Produkttyp	Mikrofon (Shotgun-Mikrofon)
Richtcharakteristik	Stark richtungsabhängig (Lobe)
Frequenzbereich	20 – 20.000 Hz
Impedanz	250 Ω
Ausgang	XLR (symmetrisch)
Phantomspeisung	11 – 52 V DC
Maximaler Schalldruckpegel	140 dB SPL
Rauschabstand	74 dB
Gehäusematerial	Metall
Abmessungen (Länge × Durchmesser)	280 mm × 19 mm
Gewicht	170 g
Anwendungsbereich	Film, Rundfunk, Videoproduktion
Reinigung	Mit einem weichen, trockenen Tuch abwischen
Sicherheitshinweis	Nicht in der Nähe von Wasser verwenden
Reparatur	Nur durch autorisiertes Servicepersonal
Lieferumfang	Mikrofon, Windschutz, Transportkoffer

Häufig gestellte Fragen - BP4073 Audio-Technica

Benötigt das Audio-Technica BP4073 eine Phantomspeisung?

Ja, das BP4073 benötigt eine Phantomspeisung von 11–52 V DC.

Kann ich das Mikrofon an einer Kamera befestigen?

Ja, mit einem entsprechenden Kameraschuhadapter oder über eine Boom-Stange.

Wie reinige ich das Mikrofon?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Reinigungsmittel.

Ist das Mikrofon für den Außeneinsatz geeignet?

Es ist bedingt wetterfest, verwenden Sie jedoch einen Windschutz (im Lieferumfang enthalten) und schützen Sie es vor Regen.

Welche Richtcharakteristik hat das BP4073?

Das Mikrofon hat eine starke Richtwirkung (Lobe-Charakteristik) und eignet sich daher ideal für gerichtete Tonaufnahmen.

Wie schwer ist das Mikrofon?

Das Gewicht beträgt ca. 170 g, was es leicht und handlich macht.

Kann ich das Mikrofon ohne Vorverstärker betreiben?

Nein, das Mikrofon benötigt einen symmetrischen Eingang mit Phantomspeisung, wie ihn die meisten Mischpulte und Audio-Interfaces bieten.

Was tun, wenn kein Ton ausgegeben wird?

Überprüfen Sie die Phantomspeisung, die XLR-Verbindung und ob das Kabel korrekt angeschlossen ist.

Gibt es eine Garantie für das Mikrofon?

Ja, Audio-Technica gewährt in der Regel eine Garantie von 2 Jahren. Bewahren Sie den Kaufbeleg auf.

Wie lagere ich das Mikrofon richtig?

Lagern Sie es im mitgelieferten Transportkoffer an einem trockenen, staubfreien Ort.

BEDIENUNGSANLEITUNG BP4073 Audio-Technica

LINE + GRADIENT CONDENSER MICROPHONE

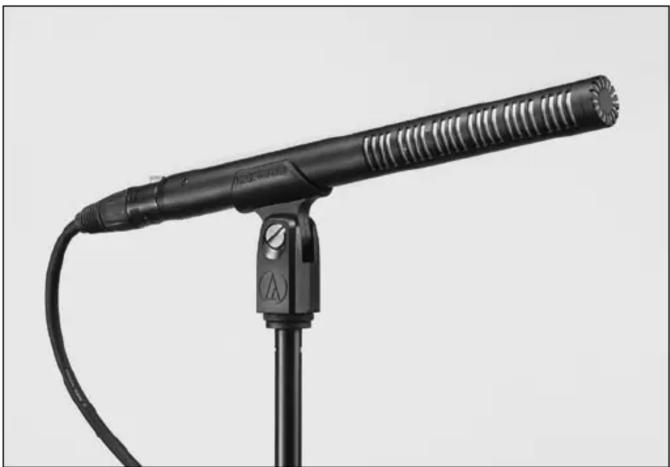

Black studio microphone on a stand, no visible text or symbols

• Designed for use in broadcasting, film/TV production, and theater sound reinforcement applications
• Direct-coupled, balanced output ensures a clean signal even in high-output conditions
• Innovative acoustic design provides same directivity as mics up to 50% longer
• Switchable 80 Hz high-pass filter & 10 dB pad
• Rugged housing made of lightweight structural-grade aluminum alloy

The BP4073 is intended for use in professional applications where remote power is available. It requires 48V DC phantom power, which may be provided by a mixer or console, or by a separate, in-line source such as the Audio-Technica AT8801 single-channel or AT8506 four-channel phantom power supplies.

Output from the microphone's XLRM-type connector is low impedance (Lo-Z) balanced. The signal appears across Pins 2 and 3; Pin 1 is ground (shield). Output phase is "Pin 2 hot" – positive acoustic pressure produces positive voltage at Pin 2.

To avoid phase cancellation and poor sound, all mic cables must be wired consistently: Pin 1-to-Pin 1, etc.

An integral 80 Hz hi-pass filter provides easy switching from a flat frequency response to a low-end roll-off. The roll-off position reduces the microphone's sensitivity to popping in close vocal use. It also reduces the pickup of low-frequency ambient noise (such as traffic, air-handling systems, etc.), room reverberation and mechanically-coupled vibrations.

The BP4073 is also equipped with a switchable 10 dB pad that lowers the microphone's sensitivity, thus providing higher SPL capability for flexible use for a wide range of speakers/performers and system configurations.

The microphone is RoHS compliant-free from all substances specified in the EU directive on hazardous substances.

Avoid leaving the microphone in the open sun or in areas where temperatures exceed 43^ C for extended periods. Extremely high humidity should also be avoided.

SPECIFICATIONS

ELEMENT	Externally polarized (DC bias) capacitor

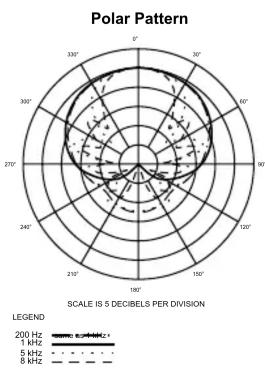

POLAR PATTERN Line + gradient

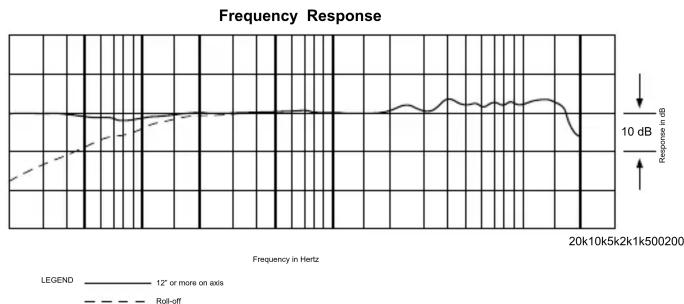

FREQUENCY RESPONSE 20-20,000 Hz
LOW FREQUENCY ROLL-OFF 80 Hz, 12 dB/octave
OPEN CIRCUIT SENSITIVITY -29 dB (35.5 mV) re 1V at 1 Pa
IMPEDANCE 50 ohms
MAXIMUM INPUT SOUND LEVEL	141 dB SPL, 1 kHz at 1% T.H.D.; 151 dB SPL, with 10 dB pad
NOISE	13 dB SPL
DYNAMIC RANGE (typical)	128 dB, 1 kHz at Max SPL
SIGNAL-TO-NOISE RATIO	81 dB, 1 kHz at 1 Pa
PHANTOM POWER REQUIREMENTS	48V DC, 4.6 mA typical
SWITCHES	Flat, roll-off; 10 dB pad (nominal)
WEIGHT (less cable and accessories)	99 g
DIMENSIONS	233.0 mm long, 21.0 mm diameter
OUTPUT CONNECTOR	Integral 3-pin XLRM-type
ACCESSORIES FURNISHED	AT8405a stand clamp for 58 "-27 threaded stands; AT8144 windscreen; two o-rings; 58 "-27 to 38 "-16 threaded adapter; protective carrying case

CE

audio-technica®

Machida • Tokyo • Japan

超指向性电容话筒

Black studio microphone on a stand, no visible text or symbols

• 专为广播、影视制作和电影拍摄的音频收音而设计。
• 直接耦合式平衡输出，高收音灵敏度而不受风声等杂音影响。
• 创新的声学设计，相同窄角度的超指向性能下，提供多50%长度的收音效果。

- 设有80Hz高通滤波和10dB衰减开关。

- 坚固的外壳结构，以轻量铝合金构造

BP4073需要使用48V幻象供电工作，可使用专业调音台上的幻象电源，也可以使用鐵三角的AT8801单通道或AT8506四通道幻象电源供电器作独立供电。

低阻抗的平衡音频输出，话筒音频信号最终以卡农公头的2号及3号针脚输出，而1号针脚则为地线(屏蔽)连接。输出相位将以正相位电平设于2号针脚上。

为澗免出现相位相互抵消而失真的情况，所有话筒连接时，接线必需以 1-1, 2-2, 3-3 型式把针脚连接。

内置高通滤波电路，可轻易由平直的频率响应，开启为于 80 Hz 以下衰减的收音效果，应用高通滤波器可减低话筒在近距离讲话收音时的喷气声，并可减低收音环境中低频噪声 (如外间汽车引擎声，空调系统的风声等)，房间中的回声及机械性的震动声。

BP4073话同并有10dB衰减开关，在高声压环境收音时，减低话筒的灵敏度，避免破声的失真现象出现。

话筒符合 RoHS 规格，在构造上不含有欧盟禁用的危害性物质。

把话筒暴露于高温中可能导致输出电平逐渐及永久性减弱，应避免将话筒留在日晒的地方或长时间置于温度超过 43^ C的地方，而极高湿度也应避免。

技术指标

收音头	直流偏压电容式

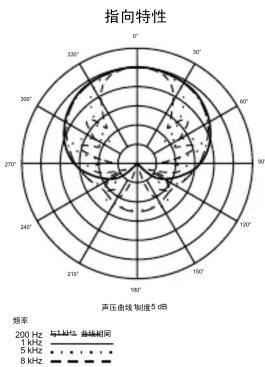

指向特性	超指向性

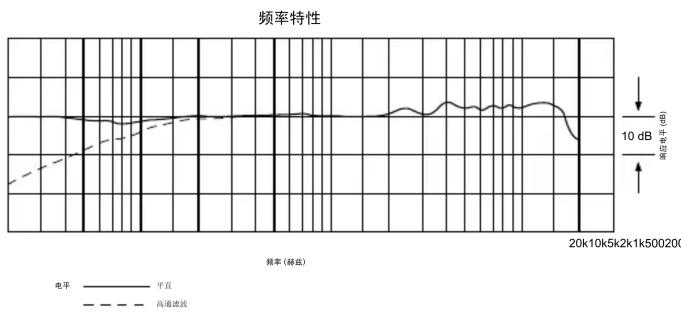

频率响应	20-20,000 Hz
高通滤波	80 Hz, 12 dB/octave
开通灵敏度	-29 dB (35.5 mV) 以 1V 于 1 Pa
输出阻抗	50 欧姆
最大承受声压	141 dB 声压, 1 kHz 于 1% T.H.D.151 dB 声压 于 10dB 衰减
噪音	13 dB 声压
动态范围(典型)	128 dB, 1 kHz 于最高声压
讯噪比	81 dB, 1 kHz 于 1 Pa
幻像供电	直流 48V, 耗电 4.6mA 典型
开关	平直 / 高通滤波; 10dB 衰减
重量	99 g
外形尺寸	233.0 mm 长, 21.0 mm 直径
输出连接器	内置 XLRM-3针卡农公头
附属品	AT8405a 58 "-27接头转轴式支架;AT8144海棉防风罩; 58 "-27至 38 "-16转接头;圆型环2个;保护袋

audio-technica.

鐵三角。

Machida • Tokyo • Japan
