BEDIENUNGSANLEITUNG IAN 69126 Livarno Lux

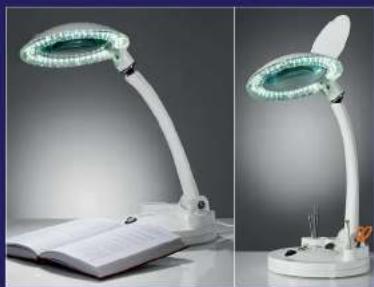

LED-LUPENLEUCHTE LLL 72 A1

Informationen zu dieser Bedienungsanleitung 2

Urheberrecht 2

Haftungsbeschränkung 2

Bestimmungsgemäße Verwendung 2

Warnhinweise 3

Sicherheit 4

Grundlegende Sicherheitshinweise 4

Aufstellen und Anschließen ....5

Lieferumfang und Transportinspektion 5

Auspacken....5

Entsorgung der Verpackung 5

Elektrischer Anschluss 6

Gerätebeschreibung 6

Bedienung und Betrieb 6

Ein- und Ausschalten 6

Die Lupenleuchte ausrichten 7

Das Vergrößerungsglas verwenden 7

Fehlerbehebung 7

Fehlerursachen und -behebung 7

Reinigung 8

Wartung 8

Entsorgung....8

Anhang 9

Technische Daten....9

Hinweise zur Konformitätserklärung 10

Garantie 10

Service....11

Importeur....11

Einführung

Informationen zu dieser Bedienungsanleitung

Diese Bedienungsanleitung ist Bestandteil der LED-Lupenleuchte LLL 72 A1 (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für den bestimmungsgemäßen Gebrauch, die Sicherheit, den Anschluss sowie die Bedienung des Gerätes.

Die Bedienungsanleitung muss ständig in der Nähe des Gerätes verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der Bedienung und Störungsbehebung des Gerätes beschäftigt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt.

Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Haftungsbeschränkung

Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für den Anschluss und die Bedienung entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Anleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile.

Bestimmungsgemäße Verwendung

Dieses Gerät kann als Schreibtischleuchte eingesetzt werden. Mit Hilfe des eingebauten Vergrößerungsglases kann die Leuchte auch als Lupenleuchte verwendet werden. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungs- gemäß. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber.

Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

ARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen.

Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.

Grundlegende Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb. Es besteht Stromschlaggefahr.
Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.
■ Bei Beschädigung des Netzkabels lassen Sie dieses von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden.
Benutzen Sie die Leuchte niemals mit einer fehlerhaften Anschlussleitung. Es besteht Stromschlaggefahr.
Benutzen Sie keine Verlängerungskabel oder Steckdosenleisten, die nicht den erforderlichen Sicherheitsbestimmungen entsprechen.
■ Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Benutzen Sie keine optischen Instrumente wie z.B. ein Vergrößerungsglas, um direkt in den Lichtstrahl zu schauen. Es besteht die Gefahr von Augenschäden.

Aufstellen und Anschließen

Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

• LED-Lupenleuchte

Diese Bedienungsanleitung

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.

Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter

Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Auspacken

Entnehmen Sie das Gerätes und die Bedienungsanleitung aus dem Karton.

Entfernen Sie sämtliches Verpackungsmaterial.

△WARNUNG

Verpackungsmaterialien dürfen nicht zum Spielen von Kindern verwendet werden. Es besteht Erstickungsgefahr.

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoff e und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können.

Elektrischer Anschluss

ACHTUNG

Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten.
▶ Vergewissern Sie sich, dass das Netzkabel 4 des Gerätes unbeschädigt ist und nicht über heiße Flächen und/oder scharfe Kanten verlegt wird.

Achten Sie darauf, dass das Netzkabel 4 nicht straff gespannt oder geknickt wird.

Lassen Sie das Netzkabel 4 nicht über Ecken hängen (Stolperdrahteff ekt).

♦ Stecken Sie den Netzstecker in die Steckdose.

Gerätebeschreibung

1 Lasche zum Öff nen der Vergrößerungsglasabdeckung
② Kugelgelenk des Leuchtenschirms
3 Gelenk mit Innensechskantschraube zum Fixieren des Schwenkarms
4 Netzkabel
5 Standfuß mit Aufbewahrungsfächern
6 Ein-/Ausschalter

Bedienung und Betrieb

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und zum Betrieb des Gerätes.

Ein- und Ausschalten

Schalten Sie den Ein-/Ausschalter ⑥ in die Position „I“, um die Lupenleuchte einzuschalten.

♦ Schalten Sie den Ein-/Ausschalter ⑥ in die Position „0“, um die Lupenleuchte auszuschalten.

Die Lupenleuchte ausrichten

Entnehmen Sie den Innensechskantschlüssel an der Unterseite des Standfußes 5.

• Lösen Sie die Innensechskantschraube am Gelenk ③ des Standfußes ⑤ und stellen Sie die Neigung des Schwenkarms nach Bedarf ein.
  Ziehen Sie die Innensechskantschraube wieder fest, um den Schwenkarm zu fi xieren.
  Befestigen Sie den Innensechskantschlüssel wieder an der Unterseite des Standfußes 5.
  ♦ Stellen Sie die Neigung des Leuchtenschirms mit Hilfe des Kugelgelenks 2 ein.

Das Vergrößerungsglas verwenden

Klappen Sie die Vergrößerungsglasabdeckung auf, indem Sie an der Lasche ziehen.

Schauen Sie von oben durch das Vergrößerungsglas, um kleine Gegenstände unter dem Leuchtenschirm vergrößert zu sehen. Verändern Sie den Abstand zwischen dem Vergrößerungsglas und dem Gegenstand, um die Ansicht scharf einzustellen.
Wenn Sie das Vergrößerungsglas nicht mehr benötigen, klappen Sie die Abdeckung wieder zu.

Fehlerbehebung

Fehlerursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

Fehler Mögliche Ursache Behebung
Gerät lässt sich nicht einschalten.	Der Netzstecker ist nicht eingesteckt.	Stecken Sie den Netzstecker in die Steckdose.
	Steckdose liefert keine Spannung.	Überprüfen Sie die Haussicherungen.

HINWEIS

Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.

Reinigung

GEFAHR

Lebensgefahr durch elektrischen Strom!

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung beginnen.

▶ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt.

ACHTUNG

Mögliche Beschädigung des Gerätes.

Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, da diese die Gehäuseoberfl äche angreifen können.

Reinigen Sie das Gerät ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel.

Wartung

Die Leuchtmittel des Gerätes bestehen aus langlebigen LEDs. Diese sind nicht auswechselbar und müssen nicht gewartet werden.

Entsorgung

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC (Waste Electrical and Electronic Equipment).

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Anhang

Technische Daten

LED Lupenleuchte
Betriebsspannung 220 - 240 V ~, 50 / 60 Hz
Leistungsaufnahme	ca.
Schutzklasse	II / ☐
Leuchtmittel	72
LEDs
Lichtstärke 1700 mcd +/-10%
Lichtstrom 6,0 lm +/-10%
Leistung 0,06 W
Farbtemperatur 7200 K +/-10%
Lebensdauer	20000
Vergrößerungsglas
Linsenstärke 5 Dioptrien
Vergrößerung 2,25-fach
Maße und Gewicht
Gesamthöhe ca. 41 cm
Standfuß ø ca. 20 cm
Kopf ø	ca. 18,7 cm
Vergrößerungsglas ø	ca. 12,7 cm (sichtbar 12,2 cm)
Kabellänge ca. 200 cm
Gewicht	ca. 2,8 kg

DE AT CH

6

Hinweise zur Konformitätserklärung

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der europäischen Richtlinie für elektromagnetische Verträglichkeit 2004/108/EC sowie der Niederspannungsrichtlinie 2006/95/EC.

Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

HINWEIS

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z.B. Leuchtmittel oder Schalter.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.

Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig.

Service

DE Service Deutschland

Tel.: [phone]

(0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

IAN 69126

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 69126

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 69126

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
