Produkttyp	Akku-Schlagschrauber
Modell	M18 CHIWF12-502X
Marke	Milwaukee
Spannung	18 V
Akkutyp	Li-Ion
Akkukapazität (mitgeliefert)	5,0 Ah
Max. Drehmoment	950 Nm (135 Nm bei niedriger Drehzahl)
Leerlaufdrehzahl	0 - 425 / 0 - 1700 min⁻¹
Schlagzahl	0 - 450 / 0 - 2300 min⁻¹
Werkzeugaufnahme	1/2" (12,7 mm) Vierkant mit Sprengring
Schraubenkapazität	M14 – M24 (Festigkeit 8.8)
Gewicht mit Akku	3,3 kg
Länge	228 mm
Motor	Bürstenloser POWERSTATE™ Motor
Elektronik	REDLINK PLUS™ mit Überlastschutz
Schaltstufen	2 (DRIVE CONTROL™)
Gehäuse	Robustes Metallgetriebegehäuse
Handgriff	Softgrip
Rechts-/Linkslauf	Ja
LED-Beleuchtung	Ja, mit Akku-Ladestandsanzeige
Schalldruckpegel	94,4 dB(A)
Schallleistungspegel	105,4 dB(A)
Vibrationswert	11,08 m/s²
Lieferumfang	2 Akkus (5,0 Ah), Ladegerät (59 Min Ladezeit), HD-Transportkoffer
Zubehör (Holzschrauben)	Bis 12 mm

Häufig gestellte Fragen - M18 CHIWF12-502X MILWAUKEE

Wie wechsle ich die Schlagnuss?

Welche Akkus sind mit dem M18 CHIWF12-502X kompatibel?

Wie lange dauert das Aufladen der Akkus?

Kann ich mit diesem Schrauber auch Holzschrauben eindrehen?

Wie stelle ich die Drehzahl ein?

Was bedeuten die LED-Anzeigen am Gerät?

Ist der Schrauber für schwere Anwendungen geeignet?

Welches Zubehör wird empfohlen?

Wie reinige ich das Gerät richtig?

Wo finde ich Ersatzteile?

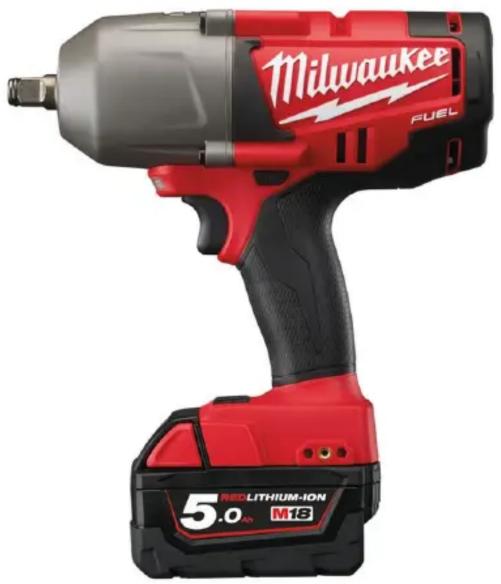

BEDIENUNGSANLEITUNG M18 CHIWF12-502X MILWAUKEE

FUEL™ 1/2" Vierkant Akku-Schlagschrauber

Features

• Hochleistungs-Schlagschrauber mit 950 Nm max. Drehmoment bei nur 228 mm Länge
  Holzschrauben bis 12 mm•
  Rechts-/Linkslauf•
  Robustes Metallgetriebegehäuse•
  Handgriff mit Softgrip-Auflage für höchsten Anwenderkomfort•
• Bürstenloser POWERSTATE™ Motor für bis zu 20% mehr Leistung
• REDLINK PLUS™ Elektronik – Überlastschutz und Leistungsmanagement
  DRIVE CONTROL™ mit 2 Schaltstufen•
• REDLITHIUM-ION™ Akkus für bis zu 2 x längere Laufzeit, 20% mehr Leistung und 2 x mehr Ladezyklen

Einzelzellenüberwachung für lange Lebensdauer des Akkus•

Werkzeugaufnahme 12 Vierkant mit Sprengring für schnellen und einfachen Wechsel der Schlagnuss•

LED-Beleuchtung des Arbeitsbereichs und Akku-Ladestandsanzeige•

Schraubenkapazität M14 bis M24 (8.8)•

RANGE SPEC (1)	M18 CHIWF12-402C	M18 CHIWF12-502C	M18 CHIWF12-502X
Akku Li-ion Li-ion Li-ion
Akkukapazität (Ah) 4.0 5.0 5.0
Anzahl mitgelieferter Akkus 2 2 2
Artikelnummer 4933446244 4933448100 4933448418
Geliefert in Transportkoffer Transportkoffer HD Box
Gewicht mit Akku (kg) 3.3 3.3 3.3
Ladegerät im Lieferumfang enthalten	80 min 100 Min 59 Min
Leerlauf-Drehzahl (min-1) 0 - 425 / 0 - 1700 0 - 425 / 0 - 1700 0 - 425 / 0 - 1700
Max. Drehmoment (Nm)	135 / 950	135 / 950	135 / 950
Max. fastening torque [Nm]	135 / 950	135 / 950	135 / 950
Nut_busting torque [Nm]	1491	1491	1491
Schalldruckpegel (dB(A))	94.4	94.4	94.4
Schalldruckpegel Unsicherheit (dB(A))	3 3 3
Schallleistungspegel (dB(A))	105.4	105.4	105.4
Schallleistungspegel Unsicherheit (dB(A))	3 3 3
Schlagzahl (min-1)	0 - 450 / 0 - 2300	0 - 450 / 0 - 2300	0 - 450 / 0 - 2300
Spannung (V)	18	18	18
Vibration Schrauben (m/s2)	11.08	11.08	11.08
Vibration Schrauben Unsicherheit (m/s2)	1.5	1.5	1.5

RANGE SPEC (2) M18 CHIWF12-0
Akku Li-ion
Akkukapazität (Ah) -
Anzahl mitgelieferter Akkus 0
Artikelnummer 4933446237
Geliefert in -
Gewicht mit Akku (kg) -
Ladegerät im Lieferumfang enthalten	-
Leerlauf-Drehzahl (min-1) 0 - 425 / 0 - 1700
Max. Drehmoment (Nm) 135 / 950
Max. fastening torque [Nm] 135 / 950
Nut_busting torque [Nm] 1491
Schalldruckpegel (dB(A)) 94.4
Schalldruckpegel Unsicherheit (dB(A))	3
Schallleistungspegel (dB(A)) 105.4
Schallleistungspegel Unsicherheit (dB(A))	3
Schlagzahl (min-1) 0 - 450 / 0 - 2300
Spannung (V) 18
Vibration Schrauben (m/s2) 11.08
Vibration Schrauben Unsicherheit (m/s2)	1.5
