M18 CHIWF34 - Tour MILWAUKEE - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schlagschrauber
Modell	M18 CHIWF34
Marke	Milwaukee
Spannung	18 V
Antrieb	Bürstenloser POWERSTATE™ Motor
Werkzeugaufnahme	3/4" Vierkant mit Sprengring
Leerlaufdrehzahl	0–1200 / 0–1700 min⁻¹ (2 Stufen)
Schlagzahl	0–1700 / 0–2300 min⁻¹
Max. Drehmoment (Festziehen)	508 / 1016 Nm
Max. Drehmoment (Lösen)	1626 Nm
Schraubenkapazität	M22 bis M27 (8.8)
Gewicht (mit Akku)	3,3 kg
Länge	235 mm
Akku-System	REDLITHIUM-ION™
Akkukapazität (im Lieferumfang)	4,0 Ah oder 5,0 Ah (je nach Set)
Ladezeit	ca. 59–100 min (je nach Ladegerät)
Schalldruckpegel	94,4 dB(A)
Schallleistungspegel	105,4 dB(A)
Vibration (Schrauben)	14,88 m/s²
Schutzart	REDLINK PLUS™ Elektronik (Überlastschutz)
Antriebsmodi	DRIVE CONTROL™ mit 2 Schaltstufen
Beleuchtung	LED-Beleuchtung des Arbeitsbereichs
Handgriff	Softgrip-Auflage
Lieferumfang	Akku (je nach Version), Ladegerät, Transportkoffer
Reinigung	Mit trockenem Tuch reinigen, keine aggressiven Mittel
Wartung	Regelmäßige Überprüfung der Schrauben und Kontakte
Sicherheitshinweise	Gehörschutz tragen, Akku vor Feuchtigkeit schützen
Ersatzteile	Akku, Ladegerät, Bürsten, Schlagwerk (über Milwaukee Service)

Häufig gestellte Fragen - M18 CHIWF34 MILWAUKEE

Welche Akkus sind mit dem M18 CHIWF34 kompatibel?

Alle REDLITHIUM-ION™ Akkus der M18 Serie (18 V) sind kompatibel, z.B. 4,0 Ah, 5,0 Ah, 6,0 Ah usw.

Wie stelle ich die Drehmomentstufe ein?

Der Schrauber hat zwei Drehzahl-/Drehmomentstufen, die über den Schalter an der Oberseite gewählt werden: Stufe 1 (niedrig) und Stufe 2 (hoch).

Kann ich den Schrauber auch im Linkslauf verwenden?

Ja, der Rechts-/Linkslauf wird über den Drehrichtungsschalter am Griff eingestellt.

Wie wechsle ich die Schlagnuss?

Drücken Sie den Sprengring zurück und ziehen Sie die Schlagnuss ab. Setzen Sie die neue Nuss auf und lassen Sie den Sprengring einrasten.

Was bedeutet die LED-Anzeige am Akku?

Die LED-Leiste zeigt den Ladezustand des Akkus an: 1 LED = niedrig, 3 LEDs = fast voll, 4 LEDs = voll. Zusätzlich leuchtet die Arbeitsbeleuchtung bei Betätigung des Drückers.

Ist der Schrauber für schwere Anwendungen geeignet?

Ja, mit einem maximalen Drehmoment von 1016 Nm (Festziehen) und 1626 Nm (Lösen) ist er ideal für schwere Verschraubungen im Metallbau und an Fahrzeugen.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie immer Gehörschutz (94 dB(A)) und Schutzbrille. Bei längerem Gebrauch sind Handschuhe empfehlenswert.

Wie oft muss der Schrauber gewartet werden?

Prüfen Sie regelmäßig die festen Schrauben und die Sauberkeit der Lüftungsschlitze. Alle 6 Monate eine Inspektion durch den Milwaukee Service empfehlenswert.

Kann ich den Akku im Regen verwenden?

Nein, vermeiden Sie Feuchtigkeit. Der Schrauber ist nicht wasserdicht. Bei Nässe kann der Akku beschädigt werden.

Wo finde ich Ersatzteile für den M18 CHIWF34?

Original Milwaukee Ersatzteile erhalten Sie über den Kundendienst (z.B. www.milwaukeetool.de) oder autorisierte Fachhändler. Typische Teile: Akku, Ladegerät, Schleifkohlen, Schlagmechanismus.

BEDIENUNGSANLEITUNG M18 CHIWF34 MILWAUKEE

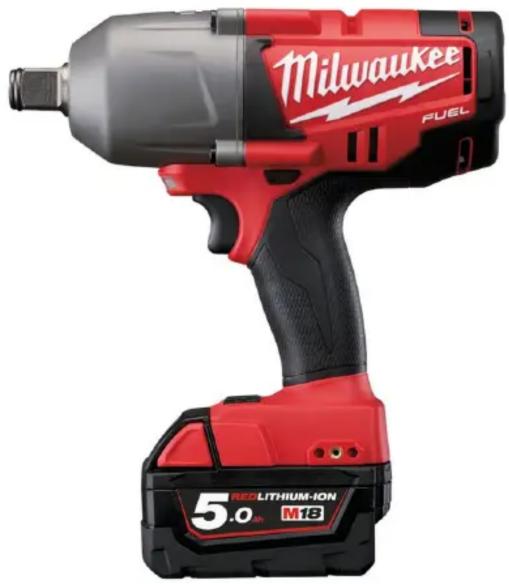

FUEL™ 3/4" Vierkant Akku-Schlagschrauber

Features

• Hochleistungs-Schlagschrauber mit 1.016 Nm max.
  Drehmoment bei nur 235 mm Länge
  Holzschrauben bis 12 mm•
  Rechts-/Linkslauf•
  Robustes Metallgetriebegehäuse•
  Handgriff mit Softgrip-Auflage für höchsten Anwenderkomfort•
• Bürstenloser POWERSTATE™ Motor für bis zu 20% mehr Leistung
• REDLINK PLUS™ Elektronik – Überlastschutz und Leistungsmanagement
  DRIVE CONTROL™ mit 2 Schaltstufen•
• REDLITHIUM-ION™ Akkus für bis zu 2 x längere Laufzeit, 20% mehr Leistung und 2 x mehr Ladezyklen

Einzelzellenüberwachung für lange Lebensdauer des Akkus•

Werkzeugaufnahme 34 Vierkant mit Sprengring für schnellen und einfachen Wechsel der Schlagnuss•

LED-Beleuchtung des Arbeitsbereichs und Akku-Ladestandsanzeige•

Schraubenkapazität M22 bis M27 (8.8)•

RANGE SPEC (1)	M18 CHIWF34-402C	M18 CHIWF34-502X	M18 CHIWF34-502C
Akku Li-ion Li-ion Li-ion
Akkukapazität (Ah) 4.0 5.0 5.0
Anzahl mitgelieferter Akkus 2 2 2
Artikelnummer 4933446267 4933448415 4933448105
Geliefert in Transportkoffer HD Box Transportkoffer
Gewicht mit Akku (kg) 3.3 3.3 3.3
Ladegerät im Lieferumfang enthalten	80 min 59 Min 100 Min
Leerlauf-Drehzahl (min-1) 0 - 1200 / 0 - 1700 0 - 1200 / 0 - 1700 0 - 1200 / 0 - 1700
Max. fastening torque [Nm]	508 / 1016	508 / 1016	508 / 1016
Nut_busting torque [Nm]	1626	1626	1626
Schalldruckpegel (dB(A))	94.4	94.4	94.4
Schalldruckpegel Unsicherheit (dB(A))	3 3 3
Schallleistungspegel (dB(A))	105.4	105.4	105.4
Schallleistungspegel Unsicherheit (dB(A))	3 3 3
Schlagzahl (min-1)	0 - 1700 / 0 - 2300	0 - 1700 / 0 - 2300	0 - 1700 / 0 - 2300
Spannung (V)	18	18	18
Vibration Schrauben (m/s2)	14.88	14.88	14.88
Vibration Schrauben Unsicherheit (m/s2)	1.5	1.5	1.5

RANGE SPEC (2) M18 CHIWF34-0
Akku Li-ion
Akkukapazität (Ah) -
Anzahl mitgelieferter Akkus 0
Artikelnummer 4933446261
Geliefert in -
Gewicht mit Akku (kg) -
Ladegerät im Lieferumfang enthalten	-
Leerlauf-Drehzahl (min ^-1 ) 0 - 1200 / 0 - 1700
Max. fastening torque [Nm] 508 / 1016
Nut_busting torque [Nm] 1626
Schalldruckpegel (dB(A)) 94.4
Schalldruckpegel Unsicherheit (dB(A))	3
Schallleistungspegel (dB(A)) 105.4
Schallleistungspegel Unsicherheit (dB(A))	3
Schlagzahl (min-1) 0 - 1700 / 0 - 2300
Spannung (V) 18
Vibration Schrauben (m/s ^2 ) 14.88
Vibration Schrauben Unsicherheit (m/s ^2 )	1.5
