M12 CDD-202X - Tour MILWAUKEE - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Bohrschrauber
Marke	Milwaukee
Modell	M12 CDD-202X
Akku-Spannung	12 V
Akku-Typ	Li-Ion (M12 Serie)
Leerlaufdrehzahl (1. Gang)	0 – 400 U/min
Leerlaufdrehzahl (2. Gang)	0 – 1.500 U/min
Max. Drehmoment (hart)	35 Nm
Bohrfutter	Schnellspannbohrfutter, 10 mm
Gänge	2
Rechts-/Linkslauf	Ja
LED-Arbeitslicht	Ja
Gewicht (mit Akku)	ca. 1,1 kg
Abmessungen (L x B x H)	ca. 160 x 50 x 50 mm
Gehäusematerial	Kunststoff mit Gummiüberzug
Lieferumfang	Gerät, 2 Akkus (M12), Ladegerät, Koffer
Anwendung	Bohren und Schrauben in Holz, Metall, Kunststoff
Reinigung	Gehäuse mit feuchtem Tuch reinigen, keine aggressiven Mittel
Wartung	Akku regelmäßig laden, Kontakte sauber halten
Sicherheitshinweise	Schutzbrille tragen, Gerät vor Feuchtigkeit schützen
Ersatzteile/Reparatur	Über Milwaukee Kundendienst oder Fachhändler

Häufig gestellte Fragen - M12 CDD-202X MILWAUKEE

Wie wechsel ich das Bohrfutter am M12 CDD-202X?

Das Schnellspannbohrfutter wird von Hand geöffnet und geschlossen. Zum Wechseln des Einsatzwerkzeugs drehen Sie die Hülse gegen den Uhrzeigersinn.

Welche Akkus sind kompatibel?

Alle M12 Li-Ion Akkus von Milwaukee sind kompatibel. Die Kapazität kann variieren (z.B. 2,0 Ah, 4,0 Ah, 6,0 Ah).

Kann die Drehzahl stufenlos eingestellt werden?

Ja, die Drehzahl ist über den Schalter stufenlos regelbar. Zudem gibt es zwei mechanische Gänge für unterschiedliche Drehmomentbereiche.

Wie stelle ich den Rechts-/Linkslauf ein?

Der Umschalter befindet sich oberhalb des Ein-/Ausschalters. Zum Linkslauf schieben Sie den Hebel nach links, für Rechtslauf nach rechts.

Was bedeutet die LED-Anzeige am Gerät?

Das LED-Licht leuchtet bei Betätigung des Schalters. Es dient zur Ausleuchtung des Arbeitsbereichs. Bei schwachem Akku blinkt die Akku-LED am Gerät.

Wie reinige ich den Bohrschrauber richtig?

Wischen Sie das Gehäuse mit einem leicht feuchten Tuch ab. Verwenden Sie keine Lösungsmittel oder scheuernde Reiniger. Die Lüftungsschlitze sollten frei von Staub sein.

Welches Drehmoment ist für Schrauben in Holz geeignet?

Stellen Sie den Drehmomentring auf eine niedrige Stufe ein (1-5) und erhöhen Sie bei Bedarf. Für härtere Materialien wählen Sie höhere Stufen oder den Bohrmodus.

Kann ich mit dem M12 CDD-202X in Beton bohren?

Für Beton wird ein Schlagbohrschrauber empfohlen. Der M12 CDD-202X hat keine Schlagfunktion, daher ist er nur für weichere Materialien wie Holz, Kunststoff und dünnes Metall geeignet.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie die Kontakte am Akku und Ladegerät. Reinigen Sie sie bei Bedarf. Wenn der Akku defekt ist, ersetzen Sie ihn durch einen neuen M12 Akku.

Wo finde ich Ersatzteile wie Kohlebürsten?

Das Gerät hat einen bürstenlosen Motor, daher sind keine Kohlebürsten erforderlich. Andere Ersatzteile erhalten Sie beim Milwaukee Kundendienst oder autorisierten Händlern.

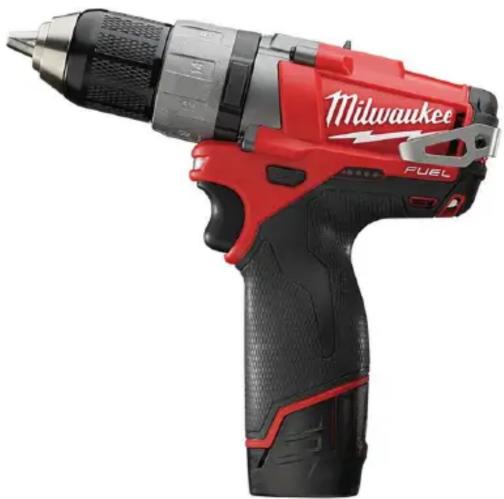

BEDIENUNGSANLEITUNG M12 CDD-202X MILWAUKEE

FUEL™ Akku-Bohrschrauber M12 CDD

Eigenschaften

• Bürstenloser POWERSTATE™ Motor für bis zu 10 x längere Lebensdauer des Motors
  REDLINK PLUS™ Elektronik für bis zu 2 x mehr Leistung• REDLITHIUM-ION™ Akkus für bis zu 50% längere Laufzeit• Einzelzellenüberwachung für lange Lebensdauer des Akkus•
• 13 mm FIXTEC-Metall-Schnellspannbohrfutter mit Spindel-Lock für schnellen Bit- und Bohrerwechsel
  Akku-Ladestandsanzeige•
  LED-Beleuchtung des Arbeitsbereichs•
  Schlagbohrstufe•

BESCHREIBUNG (1) M12 CDD-0 M12 CDD-202C M12 CDD-402C
Bezeichnung: Artikelnummer	4933440400 4933440390 4933440395
Akku Li-ion Li-ion Li-ion
Akkukapazität (Ah) - 2.0 4.0
Anzahl mitgelieferter Akkus 0	2 2
Bohrfutter-Spannbereich (mm)	13 13 13
geliefert in - Transportkoffer	Transportkoffer
Gewicht mit Akku (kg) -	1.3	1.5
Holzschrauben (mm)	8 8 8
Ladegerät im Lieferumfang enthalten	-	40 min	80 min
Leerlauf-Drehzahl im 1. Gang (U/min)	0 - 450	0 - 450	0 - 450
Leerlauf-Drehzahl im 2. Gang (U/min)	0 - 1700	0 - 1700	0 - 1700
Max. Bohrdurchmesser in Holz (mm)	25 25 25
Max. Bohrdurchmesser in Stahl (mm)	13 13 13
Max. Drehmoment (Nm) 37	37 44
Schalldruckpegel (dB(A))	91 91 91
Schalldruckpegel Unsicherheit (dB(A))	3 3 3
Schallleistungspegel (dB(A))	102	102	102
Schallleistungspegel Unsicherheit (dB(A))	3 3 3
Spannung (V)	12 12 12
Vibration drilling into Metal [mls2]	1.27	1.27	1.27
Vibration drilling into metal uncertainty [mls2]	1.5	1.5	1.5
Vibration Schrauben (m/s2)	1.27	1.27	1.27
Vibration Schrauben Unsicherheit (m/s2)	1.5	1.5	1.5
