PWB 30 A1 - Hochdruckreiniger PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruckwaschbürste
Geeignet für	PARKSIDE Hochdruckreiniger (z.B. PHD 100 A1, PHD 150 D3) mit max. 110 bar; mit Adapter auch für andere Hersteller
Max. zulässiger Druck (p max)	16 MPa / 2320 psi
Max. Durchflussmenge (Q max)	450 l/h
Max. Zulauftemperatur (T max)	60 °C / 140 °F
Adapter enthalten	Ja, für Anschluss an gängige Hochdruckreiniger
Anschlussart	Bajonettverschluss
Reinigung	Mit feuchtem Tuch abwischen
Wartung	Wartungsfrei
Lagerung	Frostfrei lagern
Sicherheitshinweise	Strahl nicht auf Personen, Tiere, aktive elektrische Geräte richten; Herstellerangaben des Reinigungsobjekts beachten
Lieferumfang	Hochdruckwaschbürste, Adapter, Betriebsanleitung
Garantie	3 Jahre ab Kaufdatum (privat)
Ersatzteile/Zubehör	Adapter (Art.-Nr. 30300505) unter www.grizzly-service.eu

Häufig gestellte Fragen - PWB 30 A1 PARKSIDE

Welche Hochdruckreiniger sind mit der Waschbürste PWB 30 A1 kompatibel?

Die Bürste passt auf PARKSIDE-Modelle wie PHD 100 A1, PHD 150 D3 u.a. mit max. 110 bar. Mit dem mitgelieferten Adapter ist sie auch für viele andere Fabrikate geeignet.

Kann ich die Bürste ohne Adapter anschließen?

Ja, direkt an die Spritzpistole Ihres PARKSIDE-Hochdruckreinigers mittels Bajonettverschluss. Bei anderen Geräten den Adapter verwenden.

Wie befestige ich den Adapter?

Adapter auf den Hochdruckanschluss stecken und um 90° drehen, bis er einrastet. Dann die Spritzpistole anschließen und die Überwurfmutter festziehen.

Welche Reinigungsmittel sind empfehlenswert?

Verwenden Sie ein neutrales, biologisch abbaubares Reinigungsmittel gemäß Herstellerangabe. Keine aggressiven oder scheuernden Mittel.

Wie reinige ich die Waschbürste selbst?

Vor der Reinigung Netzstecker des Hochdruckreinigers ziehen. Die Bürste mit einem feuchten Tuch abwischen. Trocken lagern.

Wie lagere ich die Bürste richtig?

An einem frostfreien Ort aufbewahren, um Beschädigungen durch Eisbildung zu vermeiden.

Ist die Bürste wartungsfrei?

Ja, das Gerät ist wartungsfrei. Keine speziellen Wartungsarbeiten erforderlich.

Welche Sicherheitshinweise muss ich beachten?

Hochdruckstrahl nicht auf Personen, Tiere, aktive Elektrogeräte oder das Gerät selbst richten. Vorher Unverträglichkeiten prüfen.

Wo bekomme ich Ersatzteile?

Ersatzteile wie den Adapter (Best.-Nr. 30300505) bestellen Sie unter www.grizzly-service.eu oder telefonisch über das Service-Center.

Wie lange gilt die Garantie?

3 Jahre ab Kaufdatum für Material- und Fabrikationsfehler bei privater Nutzung. Original-Kassenbon und IAN 297590 bereithalten.

BEDIENUNGSANLEITUNG PWB 30 A1 PARKSIDE

Originalbetriebsanleitung

IAN 297590

PL LT

PL

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung Seite 12

Spis tresci

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NIEMCY

www.grizzly-service.eu

Turinys

Ivadas 8

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Vokietija

www.grizzly-service.eu

Inhalt

Einleitung......12

Bestimmungsgemäße

Verwendung 12

Lieferumfang 12

Übersicht 13

Sicherheitshinweise......13

Technische Daten......13

Inbetriebnahme ....13

Verwendung

von Reinigungsmitteln......13

Reinigung/Wartung/Lagerung ...14

Entsorgung/Umweltschutz .....14

Ersatzteile/Zubehör ......14

Garantie 14

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Hochdruckwaschbürste ist zur Reinigung von glatten Oberflächen rund um Haus, Garten und Garage geeignet (z. B. Rollläden, Jalousien, Balkonverkleidungen, Gartenmöbel, Garagentor, Carport, Glasflächen, Nummernschild, Auto- und Motorradfelgen).

Das Gerät ist vorgesehen für den Einsatz mit den PARKSIDE-Hochdruckreinigern PHD 100 A1, PHD 100 B2, PHD 100 C2, PHD 100 D2, PHD 100 E2, PHD 110 A1, PHD 135 A1, PHD 150 A1, PHD 150 B2, PHD 150 C2, PHD 150 D3, PHD 150 E4, PHD 150 F4

mit einem Bemessungsdruck (p) von max. 110 bar.

Der Adapter ist zur Verbindung mit weiteren gängigen Hochdruckreinigern anderer Hersteller geeignet.

Für empfindliche Oberflächen ist das Gerät grundsätzlich nicht geeignet.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Hochdruckwaschbürste
• Adapter
• Betriebsanleitung

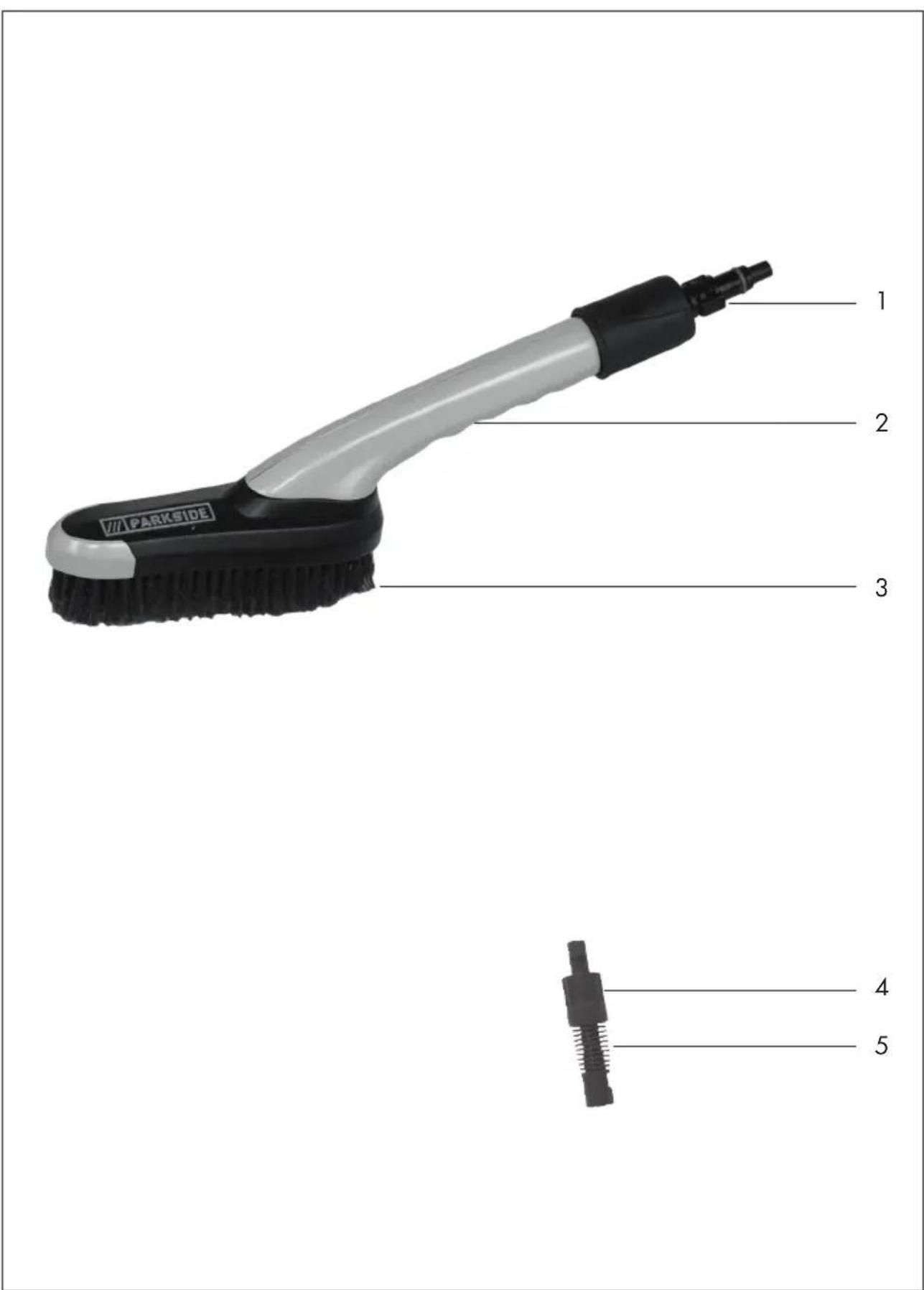

Übersicht

1 Hochdruckanschluss Pistolenseite
2 Handgriff
3 Bürste
4 Überwurfmutter Adapter
5 Adapter

Sicherheitshinweise

Beachten Sie auch die Sicherheits- hinweise Ihres Hochdruckreinigers.

Hochdruckreiniger können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

• Beachten Sie auch die Herstellerangaben des zu reinigenden Objektes, um Schäden zu vermeiden.
• Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten durch.

Technische Daten

Hochdruckwaschbürste:

Geeignet für Hochdruckreiniger mit folgenden Leistungsdaten:

Bemessungsdruck (p) ..11 MPa / 1595 psi Zulässiger Druck (p max) .....16 MPa / 2320 psi Max. Durchflussmenge (Q max) ... 450 l/h Max. Zulauftemperatur (T max) .....60 °C / 140 °F

Inbetriebnahme

Anschließen ohne Adapter:

1. Verbinden Sie durch Einstecken und Eindrehen (Bajonettverschluss) die Hochdruckwaschbürste über den Hochdruckanschluss Pistolenseite (1) mit der Spritzpistole Ihres PARKSIDE-Hochdruckreinigers.

Anschließen mit Adapter:

1. Stecken Sie den Adapter (5) auf den Hochdruckanschluss (1) auf und drehen Sie um 90° bis zum Einrasten (Bajonettverschluss).
2. Schließen Sie die Spritzpistole des Hochdruckreinigers an (Bajonettverschluss) und verschrauben Sie die Überwurfmutter (4) des Adapters (5) gegen die Spritzpistole.

Testen Sie die Bürste (3) an allen Oberflächen an einer nicht sichtbaren Stelle aus, um eine Verträglichkeit sicherzustellen.

Lösen:

Das Lösen des Hochdruckschrubbers erfolgt in umgekehrter Reihenfolge.

1. Lösen Sie die Überwurfmutter (4) am Adapter (5).
2. Lösen Sie die Verschlüsse durch Drücken und Drehen um 90° in entgegengesetzter Richtung (Bajonettverschluss).

Verwendung von Reinigungsmitteln

Verwenden Sie ein neutrales Reinigungsmittel, das biologisch abbaubar ist. Verwenden Sie das Reinigungsmittel nach den Angaben des Herstellers.

Reinigung/Wartung/ Lagerung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker des Hochdruckreinigers. Es besteht die Gefahr eines Stromschlages.

• Reinigen Sie das Gerät mit einem feuchten Tuch.
  • Das Gerät ist wartungsfrei.
• Bewahren Sie das Gerät in einem frostsicheren Raum auf.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“, Seite 15). Halten Sie die unten genannte Bestellnummer bereit:

A 9 Adapter ....30300505

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Original-Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile (z. B. Adapter) angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Bitte halten Sie für alle Anfragen den Original-Kassenbon und die Identifikationsnummer (IAN 297590) als Nachweis für den Kauf bereit.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

Service-Center

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 297590

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 297590

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 297590

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

www.grizzly-service.eu

GERMANY

GRIZZLY TOOLS GMBH & CO. KG

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen: 01 / 2018

Ident.-No.: 75040221012018-PL/LT

IAN 297590

PL LT
