Produkttyp	CHIRP-Schallgeber (Transducer)
Marke	Garmin
Modell	GT24UHD-TM
Abmessungen (ca.)	7,6 x 4,3 x 2,3 cm
Gewicht (ca.)	200 g
Stromversorgung	12 V Gleichstrom
Frequenzbereich	Hochfrequenz-CHIRP (bis 800 kHz)
Anschluss	12-polig
Einbauort	Spiegelmontage (Transom Mount)
Kabeltyp	Geschirmtes Kabel, 5 m
Betriebstemperatur	-10 °C bis 50 °C
Schutzart	IPX7
Kompatible Geräte	Garmin ECHOMAP, GPSMAP, Striker Serie
Lieferumfang	Schallgeber, Montageschablone, Montagematerial, Anleitung
Garantie	2 Jahre
Reinigung	Mit weichem Tuch und mildem Reiniger
Sicherheitshinweise	Vor Bohren auf Hindernisse prüfen; Schablone korrekt verwenden

Häufig gestellte Fragen - GT24UHD-TM GARMIN

Wie installiere ich den GT24UHD-TM Schallgeber?

Folgen Sie der mitgelieferten Montageschablone und den Anweisungen in der Bedienungsanleitung. Vergewissern Sie sich, dass die Schablone im korrekten Maßstab gedruckt ist.

Mit welchen Garmin-Geräten ist der GT24UHD-TM kompatibel?

Der GT24UHD-TM ist kompatibel mit vielen Garmin Plottern/Fishfindern der ECHOMAP, GPSMAP und Striker Serien.

Kann ich die Montageschablone selbst ausdrucken?

Garmin empfiehlt, die originale Montageschablone aus der Verpackung zu verwenden. Beim Drucken muss die Seitengröße korrekt sein und 'Seitenanpassung' auf 'Keine' gesetzt werden.

Welche Frequenzen nutzt der GT24UHD-TM?

Der GT24UHD-TM arbeitet mit CHIRP-Technologie im Hochfrequenzbereich, typisch bis 800 kHz für detaillierte Darstellung.

Wie reinige ich den Schallgeber?

Reinigen Sie die Oberfläche mit einem weichen Tuch und mildem Reinigungsmittel. Vermeiden Sie abrasive Mittel, die die Schallgeberfläche beschädigen könnten.

Ist der GT24UHD-TM wasserdicht?

Ja, der Schallgeber ist nach IPX7 geschützt, d.h. er kann kurze Zeit in bis zu 1 m Wasser getaucht werden.

Welche Halterung wird für die Montage benötigt?

Der GT24UHD-TM ist für die Spiegelmontage (Transom Mount) ausgelegt. Das Montagematerial ist im Lieferumfang enthalten.

Wie lang ist das Kabel des Schallgebers?

Das Kabel ist ca. 5 Meter lang und abgeschirmt, um Störungen zu minimieren.

Kann ich den Schallgeber auch bei Eis nutzen?

Der Betriebstemperaturbereich liegt zwischen -10 °C und 50 °C. Bei Eisbildung sollte der Schallgeber nicht verwendet werden.

Was tun, wenn die Montageschablone falsch gedruckt wurde?

Verwenden Sie die originale Schablone aus der Verpackung. Bei Schäden wenden Sie sich an den Garmin-Support oder fordern Sie eine Ersatzschablone an.

BEDIENUNGSANLEITUNG GT24UHD-TM GARMIN

GARMIN®

Printing a Mounting Template

NOTICE

It is not recommended that you print a mounting template on your own. Use the template that came in the product box.

If you do print the template, you must follow these instructions for printing a mounting template precisely. To print large templates, you need large enough paper and printer. Failure to have the correct sized paper and printer, or a failure to follow these instructions, may result in an incorrectly sized template and therefore an incorrect cutout (too large or too small) on the mounting surface of your boat.

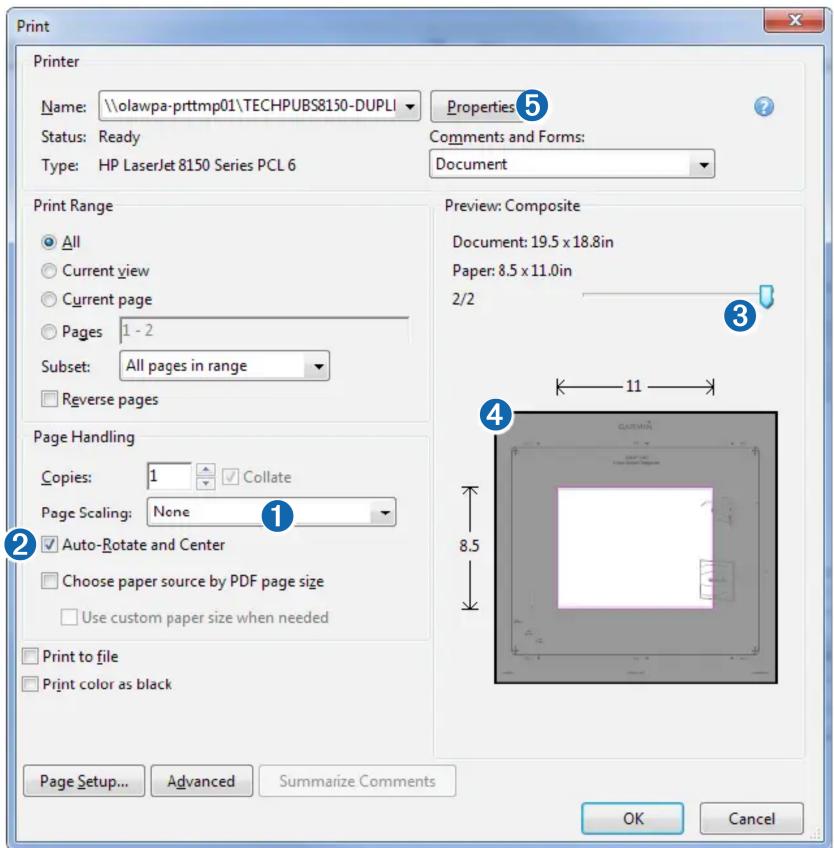

1 Select File > Print.

2 Select None for Page Scaling 1.
3 Ensure the check mark is next to Auto-Rotate and Center ②.
4 Drag the arrow ③ to the right, to view page 2 in the window below.
4 Verify that the paper size is larger than the template ④.

In this example, the paper is not larger than the template.

5 If the paper size is not large enough, select Properties ⑤ and select a Page Size that is larger than the template.

NOTICE

Garmin is not responsible for any damages or expenses resulting from a miscut mounting surface arising from a failure to follow these instructions.

GARMIN®

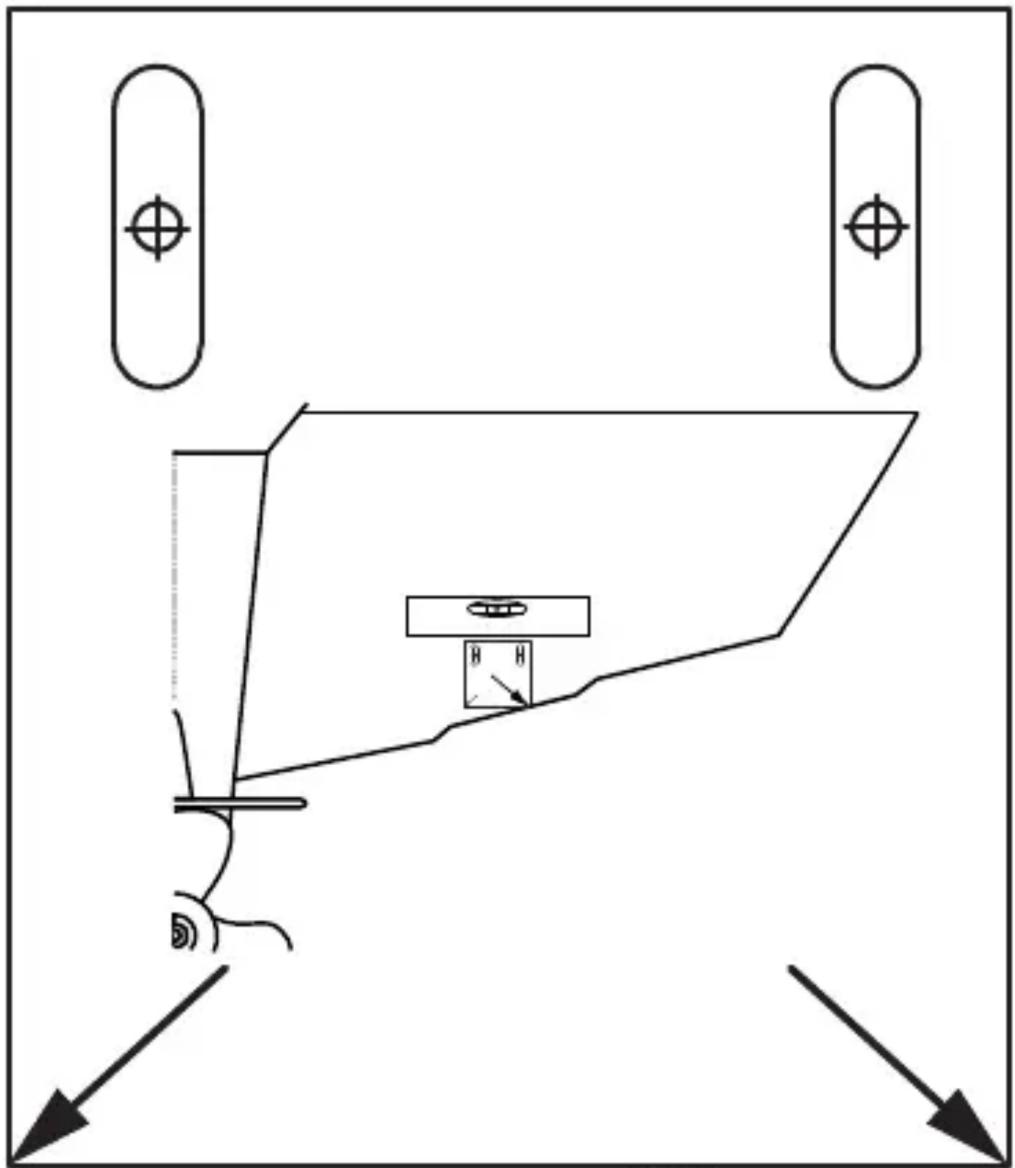

Transducer Transom Mount Template

Pure mechanical diagram showing a lever mechanism with no text, numbers, or symbols

January 2017 Printed in Taiwan190-02-160-05_0C
