Notice JBL S2S-EX - page 1
1 / 2
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Produkttyp Passiver Subwoofer mit 15-Zoll-Treiber und zwei frontseitigen Ports
Treiber JBL W1500H 15-Zoll-Treiber mit Kevlar-Kapok-Konus
Frequenzgang 22 Hz – 400 Hz (-6 dB)
Empfindlichkeit 93 dB (1 W / 1 m) bei 60 Hz
Nennimpedanz 8 Ohm
Peak-Leistungskapazität 3200 Watt
Empfohlene Verstärkerleistung 1200 Watt
Gehäusematerial 1-Zoll-MDF mit 3/4-Zoll-Verstrebungen
Abmessungen (H x B x T) 27,5" x 21" x 15" (16,6" mit Gitter) (699 mm x 533 mm x 381 mm) (432 mm mit Gitter)
Gewicht (mit Gitter) 125 lbs (56,7 kg)
Anschlüsse Duale 5-Wege-Bindungsposten
Ports Duale SlipStream™-Ports (vorne)
Besonderheiten Symmetrical Field Geometry™ Motorstruktur, Super-Vented GAP™ Kühlung, Industriegehäuse mit ineinandergreifenden Verstrebungen
Ausrichtung Vertikal oder horizontal möglich
Gitter Im Lieferumfang enthalten

Häufig gestellte Fragen - S2S-EX JBL

Welche Verstärkerleistung wird für den S2S-EX empfohlen?
Der S2S-EX benötigt einen Verstärker mit mindestens 1200 Watt Dauerleistung; die Spitzenleistung beträgt 3200 Watt.
Wie ist der Frequenzgang des Subwoofers?
Der Frequenzgang reicht von 22 Hz bis 400 Hz (-6 dB).
Kann der Subwoofer vertikal oder horizontal aufgestellt werden?
Ja, der S2S-EX kann sowohl vertikal als auch horizontal betrieben werden, um sich flexibel in Ihre Umgebung einzufügen.
Welche Impedanz hat der Subwoofer?
Die Nennimpedanz beträgt 8 Ohm.
Wie wird der Subwoofer angeschlossen?
Der Anschluss erfolgt über duale 5-Wege-Bindungsposten, die eine sichere Verbindung ermöglichen.
Ist ein Gitter im Lieferumfang enthalten?
Ja, ein passendes Gitter ist im Lieferumfang enthalten.
Was ist das Besondere an den SlipStream™-Ports?
Die doppelten SlipStream™-Ports sind patentiert und reduzieren Turbulenzen, um eine tiefe und saubere Basswiedergabe zu gewährleisten.
Wie schwer ist der Subwoofer?
Der S2S-EX wiegt mit Gitter 125 lbs (ca. 56,7 kg).
Welche Treibertechnologie wird verwendet?
Der JBL W1500H Treiber verwendet einen Kevlar-Kapok-Konus für eine verzerrungsarme und leistungsstarke Wiedergabe.
Wie reinige ich den Subwoofer?
Staub und Verschmutzungen können mit einem trockenen, fusselfreien Tuch entfernt werden. Verwenden Sie keine aggressiven Reinigungsmittel.

Benutzerfragen zu S2S-EX JBL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Subwoofer kostenlos im PDF-Format! Finden Sie Ihr Handbuch S2S-EX - JBL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. S2S-EX von der Marke JBL.

BEDIENUNGSANLEITUNG S2S-EX JBL

Features

W1500H transducer with 15" (380mm) Kevlar®-Kapok reinforced cone
Symmetrical Field Geometry™ motor structure
Super-Vented GAP™ cooling (patent no. 5,042,072)
Specially optimized dual SlipStream™ ports (patent no.7,711,134)
▶ Industrial cabinetry with interlocking internal braces
3200-watt peak power capacity
▶ 20 Hz Low Frequency Performance (-10dB)
▶ Included Grille
Front ported enclosure allows soft fit mounting
Ideal choice for LFE reproduction and Bass Management in Immersive Audio formats

The S2S-EX Studio Subwoofer is designed to deliver high output and extended low frequency performance required in production of today's dynamic music and film soundtracks. Housed in a compact form factor, the S2S is the ideal choice for the LFE (low frequency effects) channel and bass management in in a broad range of mix environments. Employing a JBL W1500H 15-inch Low Frequency transducer, the S2S-EX produces in-room low frequency response below 20 Hz. Ingenious Kevlar®-Kapok rigid cone material delivers exceptional output free of coloration. JBL's patented SlipStream™ low frequency ports work in concert with the woofer to produce deep bass response at all playback levels. The double-flared shape of the port is precisely engineered for greater low-frequency extension and reduced turbulence. Industrial grade cabinetry with internal interlocking horizontal and vertical braces provide a strong, rigid enclosure. The S2S-EX can be oriented vertically or horizontally for installation flexibility.

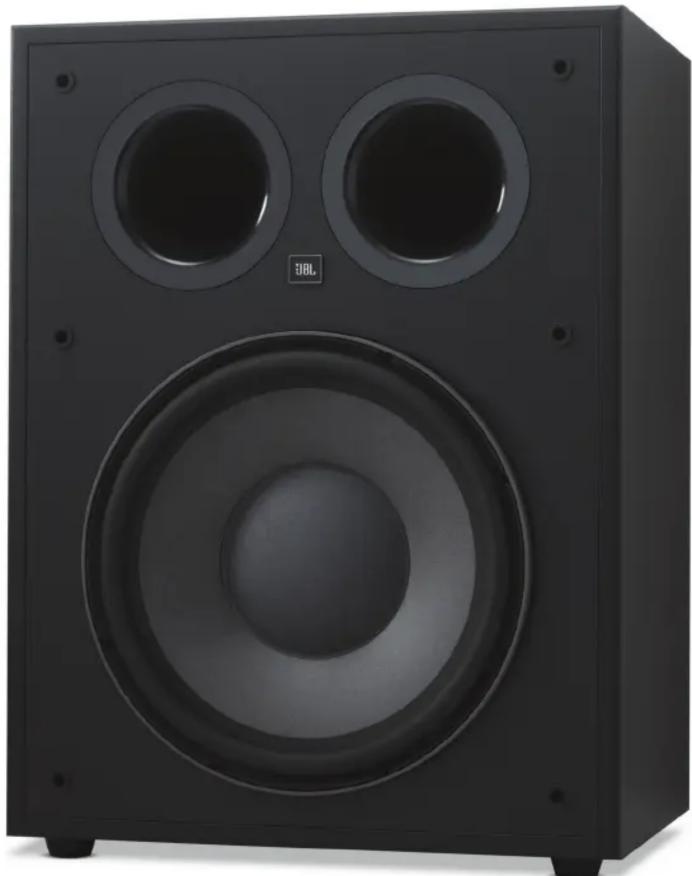

JBL S2S-EX - Features - 1

natural_image Black JBL speaker with two circular sound dividers (no text or symbols visible)

JBL S2S-EX - Features - 2

natural_image Black rectangular electronic device with two circular vent holes, no visible text or symbols

JBL S2S-EX - Features - 3

natural_image Black rectangular electronic device with a small port and label (no visible text or symbols on the device body)

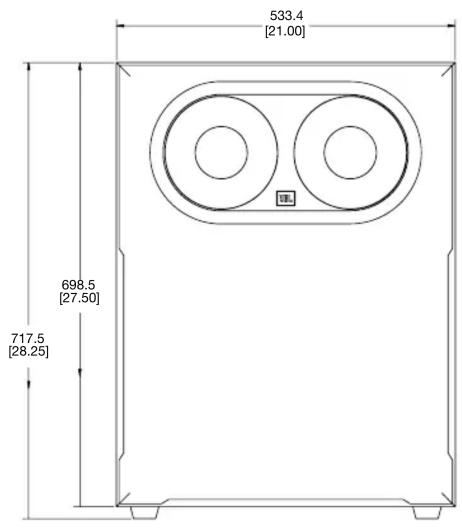

Dimensions:
533.4 [21.00] 698.5 [27.50] 717.5 [28.25]

419.7 [16.53] 381.0 [15.00]

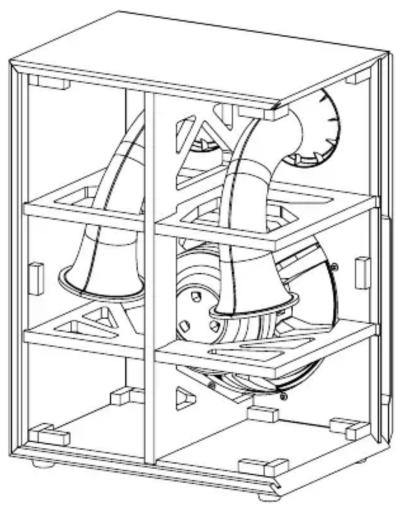

JBL S2S-EX - Features - 6

natural_image Technical line drawing of a mechanical device with multiple fans and housing (no text or symbols)

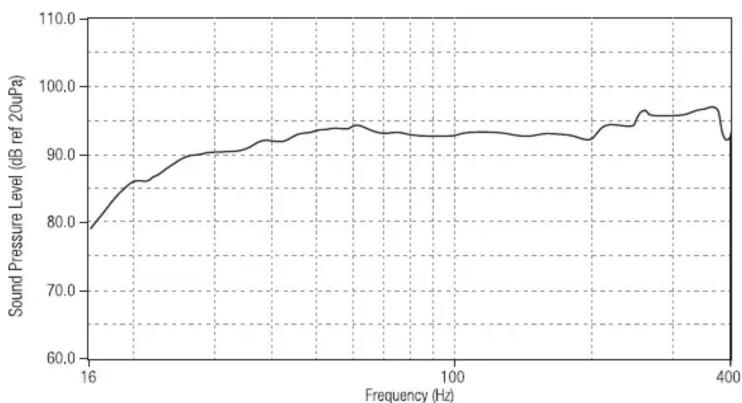

Frequency Response:
JBL S2S-EX - Features - 7

line | Frequency (Hz) | Sound Pressure Level (dB ref 20uPa) | | -------------- | ----------------------------------- | | 16 | 79.0 | | 15 | 85.0 | | 14 | 88.0 | | 13 | 90.0 | | 12 | 91.0 | | 11 | 92.0 | | 10 | 93.0 | | 9 | 93.5 | | 8 | 93.0 | | 7 | 92.5 | | 6 | 92.0 | | 5 | 91.5 | | 4 | 91.0 | | 3 | 90.5 | | 2 | 90.0 | | 1 | 89.5 | | 0 | 89.0 | | -1 | 88.5 | | -2 | 88.0 | | -3 | 87.5 | | -4 | 87.0 | | -5 | 86.5 | | -6 | 86.0 | | -7 | 85.5 | | -8 | 85.0 | | -9 | 84.5 | | -10 | 84.0 | | -11 | 83.5 | | -12 | 83.0 | | -13 | 82.5 | | -14 | 82.0 | | -15 | 81.5 | | -16 | 81.0 | | -17 | 80.5 | | -18 | 80.0 | | -19 | 79.5 | | -20 | 79.0 | | -21 | 78.5 | | -22 | 78.0 | | -23 | 77.5 | | -24 | 77.0 | | -25 | 76.5 | | -26 | 76.0 | | -27 | 75.5 | | -28 | 75.0 | | -29 | 74.5 | | -30 | 74.0 | | -31 | 73.5 | | -32 | 73.0 | | -33 | 72.5 | | -34 | 72.0 | | -35 | 71.5 | | -36 | 71.0 | | -37 | 70.5 | | -38 | 70.0 | | -39 | 69.5 | | -40 | 69.0 |

S2S-EX Subwoofer System, 1 meter @ 2.83v, 4 pi anechoic measurement

Specification:

▶ Speaker type: 15" Passive Subwoofer with dual front-firing ports
▶ Frequency response (-6dB): 22Hz – 400Hz
▶ Recommended amplifier power: 1200 watts
▶ 3200-watt peak power capacity
▶ Sensitivity (ground plane): 93dB (1 watt at 1 meter) @ 60Hz
JBL 1500H 15-inch Low Frequency Transducer with Kevlar(R)-Kapok cone
▶ Nominal impedance: 8 ohms

▶ Dual 5-way binding posts
▶ Enclosure Construction: 1-inch MDF with 3/4-inch bracing
▶ Dimensions (H x W x D): 27.5" x 21" x 15" (16.6" with grille) (699mm x 533mm x 381mm) (432mm with grille)
▶ Weight (grille included): 125lbs (56.7kg)
