Produkttyp	Gasgrill für draußen
Marke	Klarstein
Modell	Gazooka 2.OT 10033532
Anzahl der Brenner	2
Gesamtleistung	ca. 6 kW
Kochfläche	ca. 2600 cm²
Zündung	Elektronische Piezo-Zündung
Temperaturregelung	Einstellbar über Drehknöpfe
Warmhalterost	Ja, inklusive
Gehäusematerial	Edelstahl / pulverbeschichteter Stahl
Material des Kochrosts	Gusseisen mit Emaillebeschichtung
Abmessungen (L x B x H)	110 x 60 x 110 cm
Gewicht	ca. 15 kg
Brennstofftyp	Propangas (Flüssiggas)
Gasregler inklusive	Ja, 30 mbar
Montage erforderlich	Ja, mit Anleitung
Reinigungsmethode	Rost und Brennerabdeckungen entfernen; mit warmem Seifenwasser waschen
Sicherheitsfunktionen	Gasabsperrventil, Flammenausfallsicherung
Ersatzteilverfügbarkeit	Online bestellbar
Garantie	2 Jahre

Häufig gestellte Fragen - Gazooka 2.OT 10033532 Klarstein

Wie montiere ich den Klarstein Gazooka 2.OT Grill?

Siehe Bedienungsanleitung für Schritt-für-Schritt-Montageanleitung. Normalerweise müssen Sie die Beine, Seitentische anbringen und den Gasregler anschließen. Stellen Sie sicher, dass alle Schrauben festgezogen und der Gasanschluss sicher ist.

Welche Gasart sollte ich verwenden?

Verwenden Sie Propangas (LPG) mit einem 30 mbar Regler. Verwenden Sie kein Butan oder Erdgas, sofern nicht angegeben. Überprüfen Sie immer die Kompatibilität des Reglers.

Wie reinige ich den Grill nach Gebrauch?

Nach jedem Gebrauch den Grill abkühlen lassen. Entfernen Sie den Kochrost und die Brennerabdeckungen. Waschen Sie sie mit warmem Seifenwasser und einem nicht scheuernden Schwamm. Spülen und gründlich trocknen, bevor Sie alles wieder zusammensetzen.

Warum zündet der Grill nicht?

Überprüfen Sie, ob die Gasflasche eingeschaltet ist und Gas enthält. Stellen Sie sicher, dass die Zündbatterie (falls vorhanden) funktioniert. Reinigen Sie die Zündelektrode und die Brenneröffnungen. Wenn es immer noch nicht funktioniert, lesen Sie den Abschnitt zur Fehlerbehebung in der Anleitung.

Wie schließe ich die Gasflasche an?

Stellen Sie zuerst sicher, dass die Drehknöpfe in der AUS-Position sind. Schließen Sie den Gasregler von Hand an der Flasche an, indem Sie die Mutter festdrehen. Befestigen Sie dann das andere Ende am Gaseinlass des Grills. Öffnen Sie das Flaschenventil langsam und prüfen Sie mit Seifenwasser auf Lecks.

Was ist die maximale Belastung der Seitentische?

Die Seitentische können normalerweise bis zu 10 kg gleichmäßig verteilt halten. Vermeiden Sie es, schwere Gegenstände oder heiße Sachen direkt auf die Oberfläche zu stellen.

Kann ich den Grill bei kaltem Wetter verwenden?

Ja, aber die Leistung kann beeinträchtigt werden. Stellen Sie sicher, dass die Gasflasche voll ist, und verwenden Sie gegebenenfalls einen Windschutz. Die Zündung kann schwieriger sein; versuchen Sie, den Piezo zuerst mit einem Feuerzeug zu erwärmen.

Wie oft sollte ich den Brenner austauschen?

Brenner halten normalerweise mehrere Jahre bei richtiger Pflege. Ersetzen Sie sie, wenn sie Anzeichen von Rost, Rissen oder ungleichmäßiger Flamme zeigen. Lesen Sie in der Bedienungsanleitung nach kompatiblen Ersatzteilen.

Ist der Grill für Camping geeignet?

Der Grill ist für den Außeneinsatz konzipiert, aber relativ schwer (15 kg). Er kann für Camping mit dem Auto geeignet sein, wenn Sie Platz haben. Nicht für Rucksacktouren empfohlen.

Was tun, wenn die Flamme gelb oder ungleichmäßig ist?

Eine gelbe Flamme weist auf unvollständige Verbrennung hin. Reinigen Sie die Brenneröffnungen und stellen Sie sicher, dass die Luftklappe richtig eingestellt ist. Überprüfen Sie auch auf Verstopfungen in der Gasleitung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Klarstein-Support.

BEDIENUNGSANLEITUNG Gazooka 2.OT 10033532 Klarstein

KLARSTEIN NIELSRYAK TEIN NIELSRYAK KLAR KLARSTEIN NIELSRYAK TEIN NIELSRYAK KLAR KLARSTEIN NIELSRYAK TEIN NIELSRYAK KLAR KLARSTEIN NIELSRYAK

KLARSTEIN

Gazooka 2.OT

Gas BBQ grill

CE

0063-19

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 5

Übersicht 7

Montage 9

Inbetriebnahme 14

Bedienung 15

Reinigung und Pflege 17

Fehlersuche 18

Montage 39

TECHNISCHE DATEN

Artikelnummer	10033532
Beschreibung	Gasgrill für Außenbereiche
Geräteklasse	13+(28-30/37) □ 13B/P(37) □ 13B/P(30) □				13B/P(50) ☑
Gastyp	Butan Propan Butan/Propan Butan/			Propan	Butan/Propan
Auslassdruck am Regulator (mbar)	28-30 37	37 28-30	50
Injektorgröße (mm): Hauptbrenner	0,86 0,86	0,75 0,86	0,75
Gesamtwärmeleistung	6 kW(436 g/h)	6 kW(428 g/h)	6 kW(436 g/h)	6 kW(436 g/h)	6 kW(436 g/h)
13 + (28-30/37)	BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV
13B/P (30)	LU, NL, DK, FI, SE, CY, CZ, LT, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU, LV
13B/P(37)	PL
13B/P (50)	AT, DE, CH, LU, SK
PIN-Nummer	0063CN7292
Wichtige Hinweise	Nur im Freien verwenden!Lesen Sie die Bedienungsanleitung bevor Sie das Gerät verwenden!Achtung: Einige Teile des Grills können sehr heiß werden! Halten Sie Klein-kinder fern!

Chal-Tec GmbH

Wallstraße 16

10179 Berlin

Deutschland

0063-19

a) Wählen Sie den richtigen Regler nach Gerätekategorie und Gasdruck in der Tabelle des Abschnitts „Technische Daten“, z. B. 37 mbar Regler mit Gerätekategorie 13+ für Propangas.
b) Die Kennzeichnung auf der Einspritzdüse, z.B. 0,82, bedeutet, dass die Größe der Einspritzdüse 0,82 mm beträgt.

Hinweis:

-„SB“ bedeutet mit „Seitenbrenner“; ermöglicht es Ihnen, eine Pfanne auf den Seitenbrenner zu stellen (der Durchmesser der Pfanne darf max. ∅24cm betragen und die Mischung Φ8cm)

-BB bedeutet mit Rückbrenner

SICHERHEITSHINWEISE

• Lesen Sie sich die Bedienungsanleitung vor der Installation und Inbetriebnahme des Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch auf.
• Befolgen Sie bei der Installation und Inbetriebnahme die in der Bedienungsanleitung angegebene Reihenfolge und erlauben Sie Kindern niemals, das Gerät zu bedienen.
• Das Gerät darf ausschließlich im Außenbereich verwendet werden.
• Die leicht zugänglichen Geräteteile können während der Verwendung des Geräts sehr heiß werden. Halten Sie kleine Kinder vom Gerät fern. Verwenden Sie Schutzhandschuhe, wenn Sie mit heißen Komponenten arbeiten.
• Bewegen Sie das Gerät nicht an einen anderen Ort, während es in Verwendung ist.
• Drehen Sie das Gasventil der Gasflasche nach der Verwendung des Geräts zu.
• Jegliche Modifikationen des Geräts können gefährlich sein, modifizieren Sie das Gerät daher nicht. Durch unautorisierte Modifikationen am Gerät erlischt die Garantie.
• Modifizieren Sie keinesfalls die Hauptkontrolleinheiten des Gasgrills, wie beispielsweise Gasanschlüsse, Einspritzdüsen, Ventile etc.
• Vom Hersteller oder dem Kundendienst abgedichtete Teile dürfen vom Nutzer des Geräts nicht verändert werden.
• Lagern oder verwenden Sie kein Benzin oder Methanolkraftstoffe oder andere leicht Flammbare Flüssigkeiten und Dämpfe in der Nähe dieses Geräts.
• Entzünden Sie einen Gasgrill niemals mit Benzin oder vergleichbaren Flüssigkeiten.
• Einige Flüssiggashändler befüllen die Gasflaschen über die eigentliche Füllkapazität hinaus, was zu einem gefährlichen Zustand führen kann, da sich dadurch im Inneren der Gasflasche ein hoher Druck aufbauen kann.
• Als Sicherheitsvorrichtung wird das Gasdruckventil automatisch Gas ablassen, um die Druckverhältnisse im Gasflascheninneren zu normalisieren und den Überdruck auszugleichen. Vorsicht: Das abgelassene Gas ist leicht entzündlich und könnte sich daher entzünden. Um diese Gefahr zu verringern, sollten Sie die folgenden Sicherheitsvorkehrungen treffen:
• Sagen Sie dem Gashändler, dass er die Gasflasche maximal zu 80 % der Gesamtkapazität befüllen soll.
• Wenn Sie eine zusätzliche Gasflasche besitzen, sollten Sie diese niemals in der Nähe oder unterhalb eines Grills, eines Heizkastens oder sonstiger Wärme- und Zündquellen aufbewahren.
• Das Gerät ist sicher und einfach zu bedienen. Vergewissern Sie sich, dass die Gasflasche einen für den Grill geeigneten Druck hat.
• Lebensmittel können sowohl mit geöffneter als auch mit geschlossener Abdeckung auf dem Grillrost gegrillt werden.
• Wenn die Abdeckung 5 Minuten lang geschlossen war, muss Sie anschließend mindestens eine Minute geöffnet bleiben, damit die angestaute Hitze entweichen kann.
• Verwenden Sie den Grill ausschließlich in Kombination mit einer Abtropfschale für Fett und Öl.
• Eine ausreichende Belüftung ist für die Verbrennungs- und Wirkungsleistung des

Geräts essentiell. Dadurch wird die Sicherheit des Nutzers und der Personen, die sich in der Nähe des Grills aufhalten, gewährleistet.

- Verwenden Sie das Gerät niemals in geschlossenen Räumen oder ähnlichen Umgebungen.

- Stellen Sie das Gerät nicht direkt in Windrichtung, wenn die Windgeschwindigkeit über 2 m/s ist.

- Der Grill ist ausschließlich für die Verwendung im Außenbereich geeignet.

- Installieren Sie die Gasflasche niemals unter dem Grill auf der Bodenplatte, da dies zu schweren Verletzungen des Nutzers und den Personen in der unmittelbaren Umgebung des Grills führen könnte.

- Oberhalb des Geräts darf sich nicht befinden. Stellen Sie es daher nicht unter Bäume, Büsche oder Dächer.

- Achten Sie darauf, dass das zwischen dem Gerät und anderen Gegenständen ein Mindestabstand von einem Meter eingehalten wird.

- Das Gerät darf nicht in der Nähe von leicht entzündlichen Materialien (z. B. Produkte auf Erdölbasis, Verdünnungsmittel oder andere feste Objekte, welche ein Warnschild „leicht flammbar“ tragen) verwendet werden.

- Schließen Sie nach jeder Verwendung das Gasventil oder das Gasdruckventil der Gasflasche.

- Überprüfen Sie den Schlauch vor jeder Verwendung auf Risse, Schnitte und andere Abnutzungserscheinungen.

- Verwenden Sie den Grill keinesfalls, wenn der Schlauch nicht richtig intakt ist.

- Stellen Sie beim Wechsel der Gasflaschen sicher, dass sich keine Zündquelle, wie beispielsweise Zigaretten, offene Flammen etc. in der Nähe befindet und dass das Gerät ausgeschaltet ist.

- Drehen Sie, falls ein Gasleck vorhanden ist, sofort die Gasversorgung zu, löschen Sie offene Flammen und öffnen Sie die Abdeckung. Falls das Leck weiterhin bestehen sollte, überprüfen Sie das Gerät und die Gerätekomponenten auf Schäden und fehlerhafte Verbindungen. Kontaktieren Sie sofort den Kundendienst oder ihren lokalen Gashändler, falls das Problem nicht behoben werden kann.

- Überprüfen Sie keinesfalls mit einer offenen Flamme, ob Gaslecks vorhanden sind.

- Lassen Sie bei der Verwendung des Gasgrills Vorsicht walten und lassen Sie den Grill während der Verwendung nicht unbeaufsichtigt. Drehen Sie die Gasflasche nach jeder Verwendung zu.

- Reinigen Sie den Grill nach jeder Verwendung.

- Blockieren Sie keinesfalls die Brenneröffnungen des Grills. Sollten diese blockiert sein, verwenden Sie einen Stab mit einem Durchmesser von 1,6 mm, um die Blockade zu lösen. Achten Sie darauf, dass die Brenneröffnungen oder Düsenöffnungen dabei nicht versehentlich erweitert werden.

- Es wird empfohlen, den Gasgrill mindestens einmal im Jahr von einer hierfür qualifizierten Person warten zu lassen. Versuchen Sie keinesfalls, das Gerät selbst zu warten.

- Führen Sie vor der Inbetriebnahme des Geräts einen Gaslecktest mit Seifenwasser durch.

- Beim Entzünden des Brenners muss die Abdeckung geöffnet sein.

- Verwenden Sie zur Nutzung des Grills Ofenhandschuhe und langes Grillbesteck.

- Seien Sie vorbereitet, falls ein Brand oder ein Unfall auftritt. Informieren Sie sich über den Standort des Erste-Hilfe-Kastens und des Feuerlöschers und machen Sie

sich mit der Verwendung vertraut.

- Lassen Sie beim Grillen äußerste Vorsicht walten.

- Erhitzen Sie keine verschlossenen Glas- oder Metallbehälter auf dem Grill. Im Inneren der Behälter könnte sich Druck aufbauen, was zu einer Explosion und daraus resultierend zu Sach- und/oder Personenschäden oder zu Schäden am Grill führen könnte.

- Dieser Grill entspricht hohen Qualitätsstandards. Die Verwendung und Installation muss den lokalen Bestimmungen entsprechen.

- Dieser Grill darf ausschließlich mit Gas betrieben werden.

- Verwenden Sie den Grill erst, wenn er richtig installiert wurde und alle Gerätekomponenten festgezogen und gesichert wurden.

- Verwenden Sie den Grill nicht in der Nähe von ungeschützten brennbaren Anlagen und halten Sie zu brennbaren Gegenständen und Oberflächen einen Mindestabstand von 100 cm ein.

- Berühren Sie die Metallteile des Grills erst, wenn dieser vollständig abgekühlt ist (nach circa 45 Minuten), um Verbrennungen zu vermeiden, es sei denn, Sie verwenden Schutzausrüstung (Grillhandschuhe, Topflappen etc.).

- Der Konsum von Alkohol, verschreibungspflichtigen und nicht verschreibungspflichtigen Medikamenten oder Drogen, kann sich negativ auf die Fähigkeit des Bedieners zur ordnungsgemäßen Montage oder zum sicheren Betrieb des Grills auswirken.

- Öffnen Sie die Grillabdeckung immer vorsichtig und langsam, da die unter der Abdeckung angestaute Hitze und der Dampf zu schweren Verbrennungen führen können, wenn diese zu schnell entweichen.

- Stellen Sie den Grill immer auf eine harte und ebene Oberfläche. Eine asphaltierte oder schwarze Oberfläche könnte für diesen Zweck ungeeignet sein.

- Halten Sie kleine Kinder und Haustiere zu jeder Zeit vom Grill fern.

- Stellen Sie den Grill niemals auf Tische oder Ähnliches.

- Verwenden Sie den Grill nicht bei sehr starkem Wind.

INBETRIEBNAHME

• Wählen Sie den richtigen Regler nach Gerätekategorie und Gasdruck in der Tabelle des Abschnitts „Technische Daten“, z.B. 37 mbar Regler mit Gerätekategorie 13+ für Propangas.
• Die Kennzeichnung auf der Einspritzdüse, z.B. 0,82, bedeutet, dass die Größe der Einspritzdüse 0,82 mm beträgt.

Hinweis:

• „SB“ bedeutet mit „Seitenbrenner“; ermöglicht es Ihnen, eine Pfanne auf den Seitenbrenner zu stellen (der Durchmesser der Pfanne darf max. ∅ 24 cm betragen und die Mischung Φ8 cm).
  • BB bedeutet mit Rückbrenner

Stellen Sie sicher, dass der Grill richtig zusammengebaut wird. Detaillierte Zusammenbauanleitungen mit den spezifischen Hinweisen liegen für jedes Modell vor (siehe Anhang). Befolgen Sie diese Hinweise aufmerksam, um den korrekten und sicheren Zusammenbau des Grills zu gewährleisten.

Vorsicht: Obwohl wir alle Anstrengungen unternehmen, um den Montageprozess so einfach wie möglich zu gestalten, ist es bei Stahlbauteilen selbstverständlich, dass Ecken und Kanten bei unsachgemäßer Handhabung während der Montage zu Schnitten führen können. Seien Sie während des Zusammenbaus vorsichtig bei der Handhabung von Geräteteilen. Es wird dringend empfohlen, die Hände durch Handschuhe zu schützen.

Vorbereitung

• Zur Verwendung des Grills benötigen Sie eine Flüssiggasflasche und geeignete Gasdruckregler.
  • Die Gasdruckregler sollten der aktuellen Version der Norm EN12864 und den nationalen Vorgaben entsprechen (siehe weitere Anleitungen).
• Nach dem Kauf der Gasflasche, können Sie diese in Ihrem Grill installieren.
• Der Wechsel der Gasflaschen sollte in sicherer Entfernung zu allen Zündquellen durchgeführt werden.
• Positionieren Sie die Gasflasche auf der linken Seite oder innerhalb des Grills, an einer sicheren, vor Hitze geschützten Position.
• Wenn Sie den Grill verwenden möchten, fügen Sie den Gasdruckregler in die Gasflasche ein und ziehen Sie diesen fest.

Warnung Brandgefahr

Bevor Sie den Grill entzünden, müssen Sie sich mit der gesamten Bedienungsanleitung vertraut machen. Vergewissern Sie sich, dass der Schlauch nicht verdreht ist, da dies den Gasdurchfluss beeinträchtigen könnte. Der Schlauch darf nicht unter Spannung stehen oder die heißen Gerätebestandteile berühren.

• Nutzen Sie ausschließlich Schläuche, die bei über 80 °C noch hitzebeständig sind.
• Flexible Schläuche sollten mindestens alle 2 Jahre ausgetauscht werden, oder dann, wenn die nationalen Bestimmungen es erfordern.

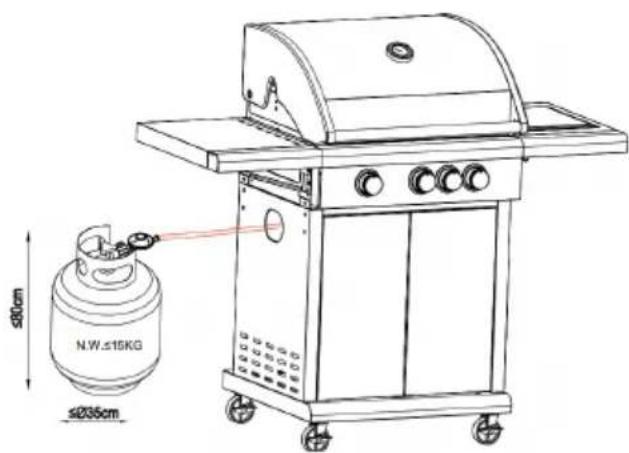

Wechsel der Gasflasche

Hinweis: Drehen Sie das Gasventil der Gasflasche zu (hierfür wird kein Schraubenschlüssel benötigt).

Wenn Sie die Gasflasche außerhalb des Grills platzieren, darf die Gasflasche nicht mehr als 80 cm hoch, 35 cm breit und 11 kg schwer sein.

≤50cm ≤2035cm N.W.≤15KG

Anschluss der Gasflasche

1. Drehen Sie die orangene Schutzkappe so, dass der Pfeil auf die Lücke in der Abdeckung zeigt.
2. Nehmen Sie die orangene Schutzkappe ab, indem Sie zunächst den Stift herausziehen und die Kappe dann abnehmen. Verwenden Sie keine Werkzeuge und lassen Sie die Schutzkappe an der Gasflasche herunterhängen.
3. Stellen Sie sicher, dass der schwarze Dichtungsring sich innerhalb des Gasflaschenventils befindet. Schließen Sie den Gasdruckregler an das Ventil an.
4. Drehen Sie den Aufsatz der Gasflasche im Uhrzeigersinn und schalten Sie den Gasgrill anschließend, gemäß der Bedienungsanleitung, ein.

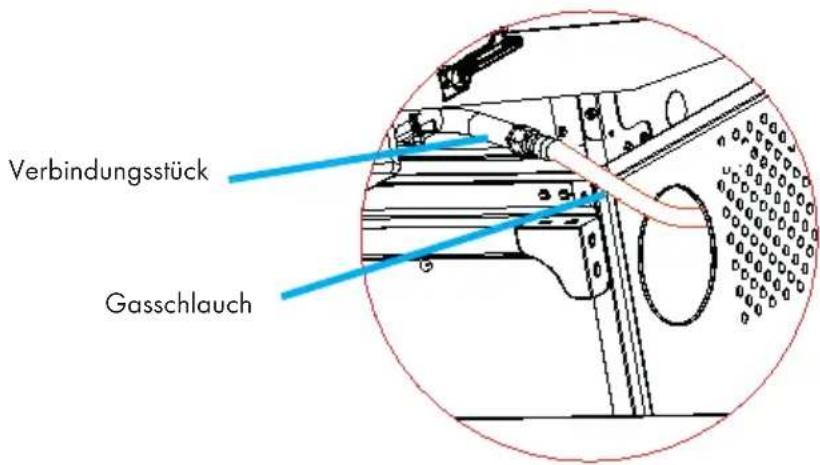

Anschluss des Gasschlauchs an den Grill

Verbindungsstück Gasschlauch

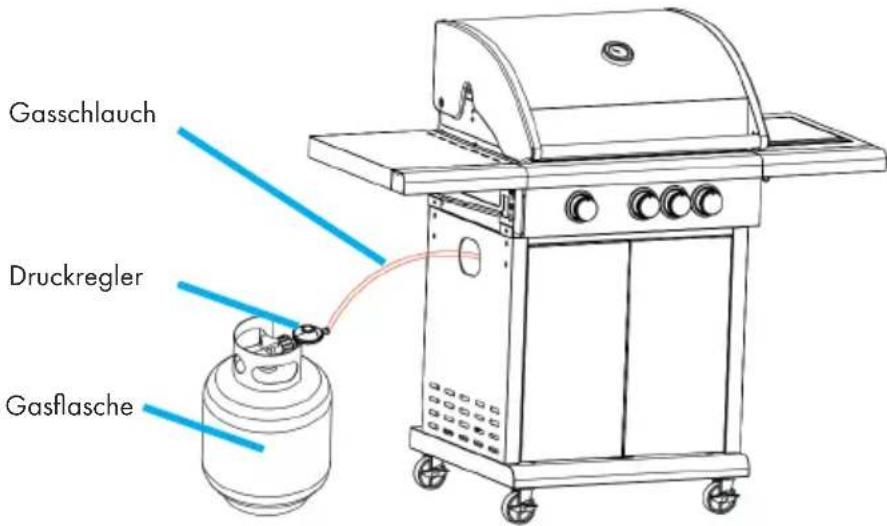

Verbinden der Gasflasche, des Druckreglers und des Schlauchs

Gasschlauch Druckregler Gasflasche

Warnung Brandgefahr

Führen Sie vor der Inbetriebnahme des Gasgrills bei allen Gasverbindungen einen Lecktest mit Seifenwasser durch.

Trennen der Gasflasche

1. Drehen Sie den Gashahn zu, falls die Gasflasche darüber verfügt; es sei denn, es liegt eine Doppelflascheninstallation mit Umschaltventil vor. Warten Sie, bis der Brenner und die Kontrollleuchte ausgegangen sind. Bei Doppelflascheninstallationen muss lediglich die leere Gasflasche zugedreht werden.
2. Setzen Sie die orangene Schutzkappe auf die leere Gasflasche auf.

Warnung Verbrennungsgefahr

Der schwarze Griff (siehe Abb. oben) wird während der Verwendung des Gasgrills sehr heiß. Berühren Sie diesen Bereich keinesfalls ohne Schutzhandschuhe!

BEDIENUNG

Hinweise zum Energiesparen

• Reduzieren Sie die Öffnungszeit der Abdeckung.
• Drehen Sie das Ventil der Gasflasche zu, sobald der Zubereitungsvorgang beendet ist.
• Heizen Sie das Gerät nur für 10 – 15 Minuten vor (außer bei der ersten Verwendung).
  • Heizen Sie das Gerät nicht länger als empfohlen vor.
• Stellen Sie die Temperatur des Geräts nicht höher ein, als benötigt.
• Schließen Sie den Schlauch und den Gasdruckregler der Gasflasche an der linken Seite des Geräts an. Stellen Sie sicher, dass sich die Gasflasche in einer sicheren Position befindet und von Hitze fern gehalten wird.
• Vergewissern Sie sich, dass sich die Gasflasche in einer sicheren Position und in sicherer Entfernung zu Wärmequellen befindet.
• Der Durchmesser des Schlauchs beträgt 8 – 10 mm.
  • Die maximale Länge des Schlauch sollte 1,5 Meter betragen.

Vor der Inbetriebnahme

• Der Grill muss vor der Inbetriebnahme auf einer ebenen Oberfläche sicher aufgestellt werden.
• Vor der ersten Verwendung muss der Grill für mindestens 30 Minuten auf höchster Stufe verwendet werden.
• Verwenden Sie das Gerät erst dann zum Grillen, wenn die Brennelemente eine leichte Rußschicht aufweisen.
• Verwenden Sie zum Entzünden oder Wiederentzünden des Grills keinen Spiritus oder Benzin sondern ausschließlich Feuerzeuge, welcher der Norm EN 1860-3 entsprechen.

Entzünden des Grills

Warnung Gefahr einer lebensgefährlichen Verbrennung

Beim Entzünden des Grills muss die Abdeckung geöffnet sein! Achten Sie darauf, dass sich Ihr Gesicht beim Entzünden des Grills nicht direkt oberhalb des Grills befindet.

Der Gasgrill verfügt über die folgenden Zündverfahren

Zündung mit Steuergasregelung (Hauptbrenner oder Hauptbrenner mit Seitenbrenner oder Hauptbrenner mit Seitenbrenner und Rückbrenner):

Drehen Sie, wenn sich alle Schalter am Gasgrill in der Position „Off“ befinden, das Gasflaschenventil in die Position „On“.

Um einen Funken zu erzeugen, müssen Sie den Gassteuerknopf (A) drücken und 3-5 Sekunden lang in dieser Position halten, um den Gasdurchfluss zu ermöglichen und anschließend gegen den Uhrzeigersinn auf „HI“ (B) drehen.

Der Funken kann so zum Brennerrohr (C) übergehen. Sie werden ein „Schnappgeräusch“ vom Zünder hören und eine orangefarbene Flamme aus dem Brennerrohr auf der linken Seite des Brenners (D) herauskommen sehen.

Halten Sie den Gasregler nach dem „Schnappgeräusch“ noch zwei Sekunden lang gedrückt, damit das Gas vollständig durch das Brennerrohr (E) strömen kann und die Zündung gewährleistet ist.

Wenn der Brenner entzündet ist, werden benachbarte Brenner ebenfalls entzündet, sobald der Schalter des Grills auf „HI“ gestellt wird. Bei der Einstellung „HI“ sollte die Brennerflamme circa 12 – 20 mm lang sein und der orangene Flammenanteil sollte minimal sein.

Drehen Sie den Gassteuerknopf für die Minimaleinstellung vollständig gegen den Uhrzeigersinn.

Sollten Sie beim Befolgen der oben genannten Schritte Schwierigkeiten beim Entzünden des Grills haben, kontaktieren Sie den Kundendienst oder Ihren lokalen Gashändler.

Wenn die automatische Zündung nicht verwendet werden kann, entfernen Sie bitte das Grillgitter und den Wärmeverteiler (Heizplatte) und drehen Sie den Schalter gegen den Uhrzeigersinn auf 90°, um das Gerät mit einem Grillfeuerzeug, welches in 5 mm Entfernung zum Brennerloch platziert wird, zu entzünden.

Setzen Sie anschließend den Wärmeverteiler und das Grillgitter mit Schutzhandschuhen wieder in den Grill ein.

Wenn der Brenner sich dennoch nicht entzünden lässt, drehen Sie den Gassteuerknopf in die Position „Off“ und warten Sie zwei Minuten, damit das überschüssige Gas sich verflüchtigen kann, bevor Sie erneut versuchen, den Grill zu entzünden.

Warnung Gefahr einer Verpuffung

Wenn der Brenner sich dennoch nicht entzünden lässt, drehen Sie den Gassteuerknopf in die Position „Off“ und warten Sie zwei Minuten, damit das überschüssige Gas sich verflüchtigen kann, bevor Sie erneut versuchen, den Grill zu entzünden.

REINIGUNG UND PFLEGE

Reinigung

• Es wird empfohlen, den Grill alle 90 Tage warten zu lassen, aber mindestens einmal im Jahr ist es zwingend erforderlich.
• Indem Sie Ihr Gerät warten lassen, verlängern Sie dessen Lebensdauer.
• Gehen Sie zur Reinigung folgendermaßen vor:
• Schalten Sie den Btrenner für 15 – 20 Minuten an. Lassen Sie das Gerät abkühlen, bevor Sie fortfahren.
• Die Grillgitter sollten regelmäßig in Seifenwasser eingeweicht und gereinigt werden.
• Die inneren Oberflächen der Abdeckung sollten ebenfalls mit heißem Seifenwasser gereinigt werden. Verwenden Sie eine Stahlbürste, Stahlwolle oder einen Scheuerschwamm, um hartnäckige Flecken zu entfernen.
• Überprüfen Sie regelmäßig den Brenner, um zu gewährleisten, dass dieser frei von Insekten und Spinnen ist, welche den Gasdurchfluss behindern könnten.
• Gehen Sie bei der Reinigung der Brenneröffnungen äußerst vorsichtig vor und vergewissern Sie sich, dass keine Blockaden vorhanden sind. Es wird empfohlen, die Brenneröffnungen mit einem Pfeifenreiniger zu putzen.

Lagerung

• Die Gasflasche muss im Außenbereich an einem gut belüfteten Ort gelagert werden und vom Gasgrill getrennt werden, wenn dieser nicht in Verwendung ist.
• Stellen Sie sicher, dass Sie die Verbindung zwischen Gasflasche und Grill im Außenbereich trennen und dass sich keine Zündquellen in der Nähe befinden.
• Überprüfen Sie den Gasgrill nach einer längeren Lagerungszeit auf Gaslecks und Blockaden der Brenneröffnungen, bevor Sie diesen erneut verwenden.
• Befolgen Sie die Reinigungshinweise, um zu gewährleisten, dass der Grill sicher verwendet werden kann.
• Überprüfen Sie alle Bereiche unterhalb der Abdeckung auf Insekten und auf durch Insekten verursachte Blockaden, wenn der Grill im Außenbereich gelagert wurde. Falls Blockaden vorhanden sind, entfernen Sie diese vor der Verwendung.

FEHLERSUCHE

Problem Möglicher Grund Lösung
Gasleck durch be-schädigten Schlauch.	Der Schlauch ist beschädigt.	Drehen Sie das Gasventil der Gasflasche zu und ersetzen Sie den Schlauch. Führen Sie das dem Wechsel des Schlauchs einen Gaslecktest durch.
Gasleck der Gasflasche	Mechanischer Ausfall durch lange Lage-rung oder falscher Handhabung.	Drehen Sie das Ventil der Gasflasche zu. Bringen Sie die Gasflasche zu Ihrem Gashändler zurück.
Gasleck des Gas-flaschenventils	Fehler durch falsche Handhabung oder mechanischen Ausfall.	Drehen Sie das Ventil der Gasflasche zu.
Gasleck zwischen Gasflasche und Gasdruckregler.	Falsche Installation, die Verbindung ist nicht dicht, der Dich-tungsring ist kaputt	Drehen Sie das Ventil der Gasflasche zu, entfernen Sie den Gasdruckreg-ler und überprüfen Sie den Dichtungsring auf Schäden. Führen Sie einen Gaslecktest aller Komponenten durch.
Feuer kommt aus den Öffnungen der Regler heraus.	Brand im Brenner-rohr auf Grund einer teilweisen Blockade.	Drehen Sie die Be-dienknöpfe und das Gasflaschenventil in die Position „Off“. Nachdem das Feuer erloschen und der Grill abgekühlt ist, entfernen Sie den Brenner und prüfen Sie die Brenneröffnungen auf Spinnennester oder Rost.
Fettbrand oder wiederkehrende große Flammen auf der Kochoberfläche.	Fettansammlung im Bereich des Brenners.	Drehen Sie das Gasflaschenventil zu. Lassen Sie die Abdeckung geöffnet und lassen Sie die Flammen ausgehen. Lassen Sie das Gerät abkühlen und entfernen Sie anschließend Essensreste und Fettansammlungen im Bereich des Brenners, der Abtropfschale und den Oberflächen.
Der Zünder wird verwendet, aber der Brenner geht nicht an.	Probleme der Gasversorgung:1. Es wird versucht, den falschen Brenner zu entzünden.	Siehe Hinweise im Abschnitt „Inbetriebnahme und Bedienung“.
	2. Der Brenner hat keine Verbindung zum Steuerventil.	2. Stellen Sie sicher, dass sich die Ventile im Inneren der Brennerrohre befinden.
	3. Der Brennerist blockiert. 3.	Stellen Sie sicher, dass die Brennerrohre nicht durch Spinnenweben oder ähnliches blockiert werden.
	4. Kein Gasfluss. 4. Vergewissern Sie sich, dass die Gasflasche nicht leer ist. Sollte sich noch Gas in der Gasflasche befinden, siehe Unterpunkt „Plötzlicher Abfall des Gasstroms“.
Der Zünder wird verwendet, aber der Brenner geht nicht an.	5. Gassperre an der Verbindungsmutter der Gasflasche.	5. Drehen Sie alle Schalter ab und trennen Sie die Verbindungsmutter von der Gasflasche. Schließen Sie sie anschließend wieder an und versuchen Sie es erneut.
	6. Die Verbindungsmutter ist nicht richtig mit dem Ventil der Gasflasche verbunden.	6. Drehen Sie die Verbindungsmutter um circa die Hälfte bis drei Viertel
Der Brenner lässt sich mit dem Zünder nicht entzünden.	1. Elektrode gerissen oder gebrochen; „Funken beim Riss.“	1. Ersetzen Sie die Elektrode.
	2. Elektrodenspitze nicht in der richtigen Position.	2. Die Elektrodenspitze sollte in Richtung des Brennerlochs zeigen. Der Abstand sollte 1/8“ bis 3/16“ betragen. Falls nötig anpassen.
	3. Draht und/oder Elektrode mit Koch-rückständen bedeckt	3. Reinigen Sie die Leitung oder die Elektrode mit Alkohol und sauberem Tupfer ab.
	4. Die Leitungen sind lose oder abgeklemmt.	4. Verbinden Sie die Leitungen erneut oder ersetzen Sie die Elektroden/ Leitungen.
	5. Die Drähte schließen zwischen Zündgerät und Elektrode kurz.	5. Ersetzen Sie die Leitung.
	6. Der Druckknopf klebt am Boden fest; Fun-kenbildung zwischen Zündgerät und Elektrode.	6. Ersetzen Sie den Zünder.
	7. Die Isolierung könnte beschädigt sein.	7. Überprüfen Sie, ob die Leitungen richtig verbunden sind. Ersetzen Sie die Leitungen, falls die Isolierung kaputt ist.
Der Brenner lässt sich mit einem Streichholz nicht entzünden.	1. Siehe Problem „Der Zünder wird verwendet, aber der Brenner geht nicht an.“2. Sie wenden nicht die richtige Anzündmethode an.	1. Siehe „Zündung mit Steuergasreglung“ im Abschnitt „Inbetriebnahme und Bedienung“.
Plötzlicher Abfall des Gasflusses oder niedrige Flamme.	1. Fettansammlung. 1. Reinigen Sie die Brenner und das Innere des Grills.
	2. Zu fettiges Fleisch. 2. Schneiden Sie fettige Fleischbestandteile vor der Zubereitung weg..
	3. Zu hohe Zubereitungstemperaturen	3. Bereiten Sie die Lebensmittel bei niedrigeren Temperaturen zu.
Flammen lodern aus dem Gerät heraus	1. Starke, aufpeitschende Winde.	1. Drehen Sie die Vorderseite des Grills in den Wind oder erhöhen Sie die Flammenhöhe.
	2. Niedriger Gasstand. 2. Tauschen Sie die Gasflasche auf.
	3. Das Überschuss-ventil hat sich gelöst.	3. Siehe Problem „Plötzlicher Abfall des Gasflusses oder niedrige Flamme“.
Wiederkehrender Fettbrand.	Fett innerhalb des Brennersystems kann durch Lebensmittelrückstände nicht ablaufen.	Drehen Sie alle Knöpfe in die Position „Off“ und drehen Sie die Gasflasche zu. Lassen Sie die Abdeckung in ihrer Position und lassen Sie die Flammen ausgehen. Lassen Sie das Gerät abkühlen und entnehmen Sie anschließend alle Bestandteile des Brenners, um diese zu reinigen.
Flammenrückschlag	Der Brenner und die Brennerrohre sind blockiert.	Drehen Sie alle Knöpfe in die Position „Off“ und drehen Sie die Gasflasche zu. Reinigen sie den Brenner und/oder die Brennerrohre. Siehe Abschnitt „Reinigung und Pflege“.
Auflodernde Flammen.	1. Fettansammlung. 1. Reinigen Sie die Brenner und das Innere des Grills.
	2. Zu fettiges Fleisch. 2. Schneiden Sie fettige Fleischbestandteile vor der Zubereitung weg.
	3. Zu hohe Zubereitungstemperaturen	3. Bereiten Sie die Lebensmittel bei niedrigeren Temperaturen zu.
Die Gasflasche lässt sich nicht neu befüllen.	Einige Gasflaschenhändler verwenden ältere Fülldüsen, deren Gewinde verschlissen sind,	Wenden Sie sich an einen anderen Gashändler.
Ein Brenner wird durch die anderen Brenner nicht entzündet.	Es befinden sich Fettansammlungen oder Lebensmittelrückstände im Überleitungsrohr.	Reinigen Sie das Überleitungsrohr mit einer Drahtbürste.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2009/142/EG (Gasverbrauchseinrichtungen)

Dear Customer,

Vor der Inbetriebnahme
