BEDIENUNGSANLEITUNG Orfeo 10033614 Klarstein

KLARSTEIN NIELSRYAK TEIN NIELSRYAK KLAR KLARSTEIN NIELSRYAK TEIN NIELSRYAK KLAR KLARSTEIN NIELSRYAK TEIN NIELSRYAK KLAR KLARSTEIN NIELSRYAK

KLARSTEIN

Orfeo

Gas-Tischgrill

Tabletop Gas Barbecue

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 5

Montage 6

Verwendung 7

Reinigung und Pflege 10

KLARSTEINChal-Tec GmbH Wallstraße 16 10179 BerlinWWW.KLARSTEIN.DE			Produktbezeichnung: GasplattengrillArtikelnummer: 10033614PIN-Nummer: 0063CN7292
Bestimmungsland Geräteklasse Gastyp und Gasdruck DüsengröBe			Hauptbrenner ∅	Gesamtwärmeleistung (Hs)
BE,CH,CY,CZ,ES,FR,GB,GR,IE,IT,LT,LU,LV,PT,SK,SI	13+(28-30/37) □	Butane(G30)(28-30) mbar	0,93 mm	3.5 kW255 g/h
		Propan(G31)37 mbar	0,93 mm	3,5 kW255 g/h
CY,CZ, DK,EE,FI,HU, LT,NL,NO,SE,SI,SK,RO,HR, TR,BG,LU,MT, IT, IS	13B/P(30) □	Butan (G30)/Propan(G31) und deren Gemische (28-30) mbar	0,93mm	3,5 kW255 g/h
AT,CH,DE,SK, LU 13B/P(50) ☑		Butan (G30)/Propane(G31) oder ihre Gemische 50 mbar	0,82 mm	3,5 kW255 g/h
PL 13B/P(37) □		Butan (G30)/Propan (G31) und ihre Gemische 37 mbar	0,86 mm	3,5 kW255 g/h
Nur für den Außengebrauch.Lesen Sie vor der Benutzung die Bedienungsanleitung.Die Gasflasche darf nicht in den Grill gestellt werden.Warnung : Zugängliche Teile können sehr heiß werden.Halten Sie kleine Kinder fern.

SICHERHEITSHINWEISE

Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch. Gewährleisten Sie, dass der Grill ordnungsgemäß montiert, aufgestellt und gewartet ist. Die Nichtbefolgung dieser Anleitung kann zu schweren körperlichen Verletzungen oder Sachschäden führen.

Wenn Sie Fragen bezüglich des Anschlusses oder Betriebs haben, wenden Sie sich an Ihren örtlichen Gaslieferanten.

Stellen Sie die Gasflasche nicht neben den Grill. Stellen Sie die Gasflasche hinten links vom Grill. Die Gasflasche sollte so weit möglich entfernt vom Grill positioniert werden wie möglich.

Entzünden Sie den Grill nicht mit geschlossenem Deckel. Der Grill und die Gasflasche müssen auf eine ebene Oberfläche gestellt dürfen und im Betrieb nicht verschoben werden.

• Wenn die Windgeschwindigkeit über 2 m/s beträgt, den Grill nicht im Wind verwenden.
• Der Grill ist ausschließlich für den Gebrauch im Freien bestimmt.
• Zugängliche Teile können sehr heiß werden. Halten Sie kleine Kinder fern.
• Bewegen Sie den Grill während der Benutzung nicht.
  • Drehen Sie nach der Benutzung die Gaszufuhr am Gashahn zu.
• Jegliche Änderung am Gerät stellt eine Gefahr dar und kann zu einer Personenverletzung oder Sachbeschädigung führen.
• Vom Hersteller unzugänglich gemachte Teile dürfen durch den Benutzer nicht verändert werden.
  • Verändern Sie das Gerät nicht.
• Stellen Sie die Gasflasche nicht unter den Grill auf das untere Regal des Grilltischs, da es zu einer Personenverletzung oder Sachbeschädigung kommen kann.
• Tragen Sie bei der Handhabung heißer Gegenstände Schutzhandschuhe.
• Über dem Grill darf es keine Gegenstände und Objekte geben wie Bäume, Büsche, überhängende Dächer. Der Grill muss mit einem Abstand von 1 m zu umliegenden Gegenständen aufgestellt werden.
• Der Grill darf nicht in der Nähe brennbarer Stoffe benutzt werden. (Flüssigkeiten auf Benzinbasis, Verdünner und feste Stoffe, die einen Warnsymbol tragen.
  • Drehen Sie den Gashahn an der Gasflasche nach der Benutzung zu.
• Der Verwendung des Geräts in geschlossenen Bereichen kann gefährlich sein und ist verboten.

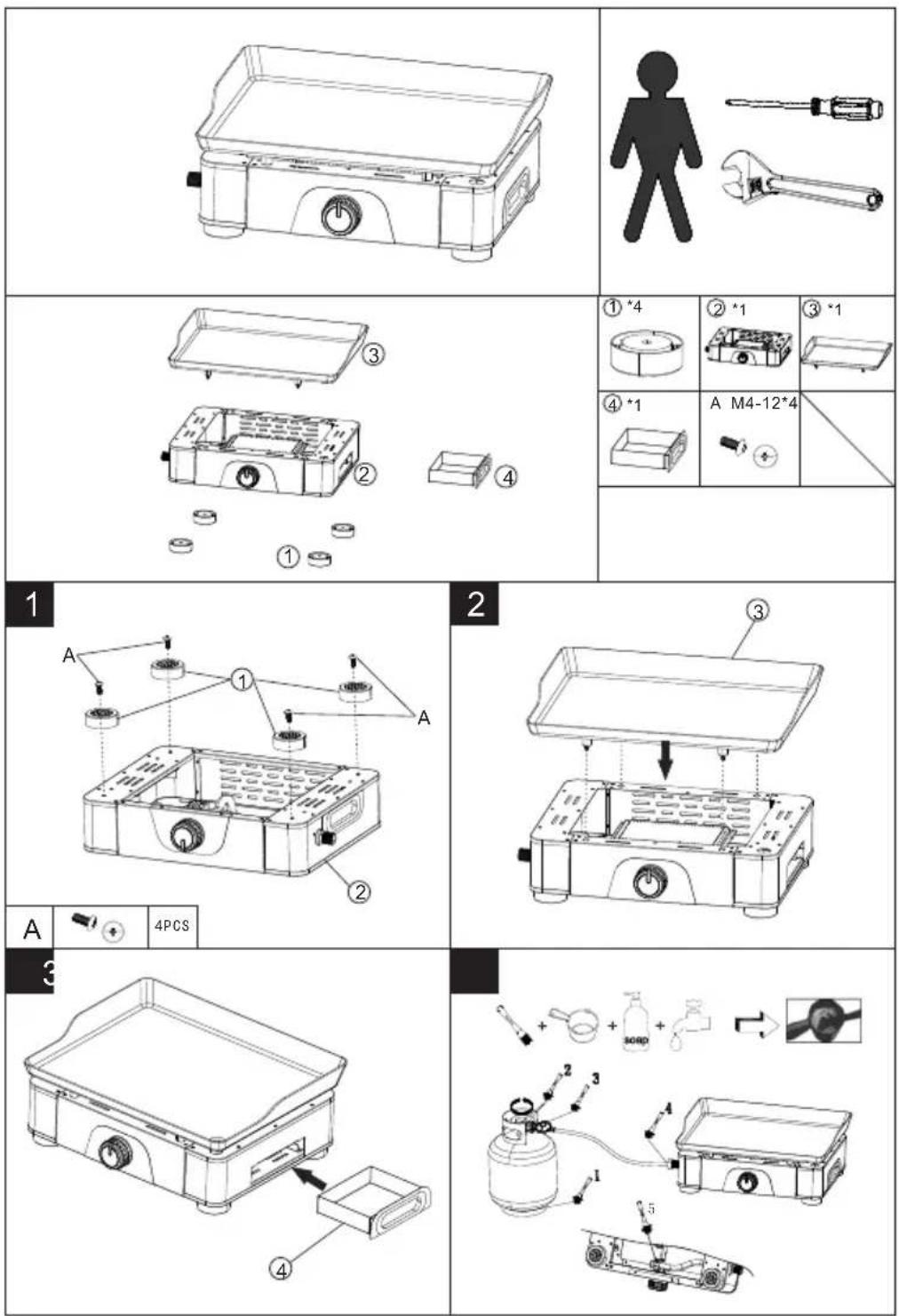

MONTAGE

VERWENDUNG

Befolgen Sie die Anleitung sorgfältig, um ernsthafte Personenschäden und Schäden am Grill zu vermeiden.

1. Setzen Sie den Grill nach der sorgfältig der Montageanleitung zusammen.
2. Schließen Sie den Gasschlauch an den Grill an. Den Druckregler an den Schlauch anschließen.
3. Schließen Sie den Druckregler an die Gasflasche an. Befolgen Sie die Anleitung, die dem Druckregler beiliegt.
4. Drehen Sie alle Drehknöpfe in die Position AUS (OFF), bevor Sie die Gasversorgung am Grill anschließen.
5. Betreiben Sie den Druckregler in Übereinstimmung mit den dazugehörigen Anleitungen.

Den Grill entzünden

Warnung Brandgefahr

Bevor Sie den Grill entzünden, müssen Sie sich mit der gesamten Bedienungsanleitung vertraut machen. Vergewissern Sie sich, dass der Schlauch nicht verdreht ist, da dies den Gasdurchfluss beeinträchtigen könnte. Der Schlauch darf nicht unter Spannung stehen oder die heißen Gerätebestandteile berühren.

1. Schließen Sie die Gasflasche gemäß den mit dem Druckregler gelieferten Anweisungen an den Grill an.
2. Drehen Sie alle Bedienknöpfe auf die Position OFF.
3. Schalten Sie die Gaszufuhr an der Flasche oder dem Reglerkopf gemäß der Anschluss- und Betriebsanleitung des Reglers ein. Überprüfen Sie mit Seifenwasser auf Gasleckagen zwischen der Flasche und dem Regler und dem Gasventil. Jede Leckage zeigt sich als Blasen im Bereich der Leckage. Wenn eine Undichtigkeit festgestellt wird, verwenden Sie den Grill nicht. Wenden Sie sich an Ihren Gaslieferanten.
4. Um den linken Brenner zu beleuchten, drücken Sie den linken Bedienknopf und halten Sie ihn gedrückt, während Sie ihn gegen den Uhrzeigersinn in die Position "Full rate" drehen und den zwischen den beiden Knöpfen befindlichen Zündknopf bis zu viermal in schneller Folge drücken. Dadurch entzündet sich der linke Brenner. Falls nichts passiert, bitte diesen Vorgang wiederholen.
5. Wenn der Brenner nach zwei Versuchen nicht angezündet wurde, drehen Sie den Gashahn aus und warten Sie 5 Minuten, bevor Sie die Zündfolge erneut versuchen.
6. Wenn der Brenner nicht angezündet bleibt, wiederholen Sie bitte Schritt 4.
7. Wenn der Brenner leuchtet. Stellen Sie die Wärme ein, indem Sie den Knopf in die Position HIGH/LOW drehen.
8. Um den rechten Brenner zu befeuern, drücken Sie den rechten Bedienknopf und

halten ihn gedrückt, während Sie ihn gegen den Uhrzeigersinn in die Position "Full rate" drehen, während Sie den Zündknopf zwischen den beiden Kammern bis zu viermal in schneller Folge drücken. Dadurch wird der rechte Brenner angezündet. Wenn nicht, wiederholen Sie diesen Vorgang.

1. Wenn der Brenner nach zwei Versuchen nicht angezündet wurde, drehen Sie den Gashahn aus und warten Sie 5 Minuten, bevor Sie die Zündfolge erneut versuchen.
2. Wenn der Brenner nicht angezündet bleibt, wiederholen Sie Schritt 8.
3. Wenn der Brenner leuchtet. Stellen Sie die Hitze ein, indem Sie den Knopf in die Position High/Low drehen.
4. Um den Grill auszuschalten, drehen Sie das Flaschenventil oder den Reglerschalter in die Position "AUS", indem Sie den Anweisungen des Reglers folgen und alle Bedienknöpfe am Gerät im Uhrzeigersinn in die Position "AUS" drehen, wenn die Flamme erloschen ist.

Warnung Gefahr von Verbrennungen

Wenn der Brenner nicht zündet, drehen Sie den Knopf im Uhrzeigersinn in die Position OFF. Drehen Sie ebenso das Ventil der Gasflasche ab..

Stellen Sie nach der Benutzung die Gaszufuhr ab, indem Sie entweder den Drehknopf am Druckregler oder an der Gasflasche in die Position OFF drehen.

Wenn die Flamme während des Betrieb erlischt, drehen Sie die Drehknöpfe am Grill und die Ventile am Druckregler und an der Gasflasche zu. Warten Sie 5 Minuten, bis Sie versuchen das Gerät wieder einzuschalten. Wenn das Problem nach dem Anzünden fortbesteht, wenden Sie sich an Ihren Händler oder einen Fachhändler. Versuchen Sie nie, den Grill selbst anzuzünden, da dies zu schweren Personenverletzungen oder Sachschäden führen kann.

Dichtigkeitstest

1. Fertigen Sie 100 ml Leckagetest-Flüssigkeit für die Leckagesuche an, indem Sie ein Teil Spülwasser mit drei Teilen Wasser mischen.
2. Achten Sie darauf, dass das Gasventil zugedreht ist.
3. Verbinden Sie den Druckregler mit der Gasflasche und mit dem Gasschlauch des Gasgrills. Achten Sie darauf, dass die Anschlüsse fest ist. Drehen Sie dann das Gas auf.
4. Streichen Sie die Seifenlösung auf den Schlauch und alle Anschlussstellen. Wenn sich Blasen bilden, haben Sie ein Leck, das vor der Verwendung des Grills repariert werden muss.
5. Führen Sie nach der Beseitigung des Lochs erneut einen Leckagetest durch. Drehen Sie nach dem Test den Gashahn an der Gasflasche zu.
6. Wenn das Leck nicht behoben werden kann, versuchen Sie nicht weiter selbst, das Leck zu flicken. Wenden Sie sich an Ihren Gashändler.

Druckregler und Gasschlauch

Verwenden Sie nur Druckregler und Schläuche, die für Flüssiggas bei den oben

genannten Drücken zugelassen sind. Die Lebenserwartung des Reglers wird auf 10 Jahre geschätzt. Es wird empfohlen, den Regler innerhalb von 10 Jahren nach dem Herstellungsdatum zu wechseln.

Die Verwendung des falschen Reglers oder Schlauches ist unsicher; überprüfen Sie vor der Inbetriebnahme des Grills immer, ob Sie die richtigen Gegenstände haben.

Der verwendete Schlauch muss der für das Einsatzland geltenden Norm entsprechen. Die Länge des Schlauches darf maximal 1,5 Meter betragen. Verschlissene oder beschädigte Schläuche müssen ersetzt werden. Stellen Sie sicher, dass der Schlauch nicht verstopft, geknickt oder mit einem anderen Teil des Grills in Berührung kommt als an dessen Anschluss. Wechseln Sie den Schlauch, wenn die nationalen Bedingungen dies erfordern und/oder je nach Gültigkeit.

Der Gasschlauch darf beim Anschluss an den Druckregler und den Gasgrill nicht verdreht oder geknickt werden. Der Schlauch darf den Grill an keiner Stelle berühren. Stellen Sie den Gasgrill links vom Grill auf, mit dem größtmöglichen Abstand. Gasflasche

Der Grill kann mit einer Gasflasche mit einem Gewicht von 4,5 kg-15 kg (Butan) und 3,9-13 kg und 3,9 kg–15 kg (Propan) benutzt werden. Die Gasflasche darf nicht fallen gelassen oder grob behandelt werden. Wenn der Grill nicht in Benutzung ist, muss er getrennt werden. Ersetzen Sie die Schutzkappe am Gasgrill, nachdem Sie ihn vom Gerät getrennt werden. Das Höchstgewicht der Gasflasche ist 6,75 kg.

Die Gasflaschen müssen im Freien in aufrechter Lage außerhalb der Reichweite von Kindern gelagert werden. Die Gasflaschen dürfen nicht bei Temperaturen von über 50 °C gelagert werden. Lagern Sie die Gasflaschen nicht in der Umgebung von Flammen, Pilotflammen oder anderen Zündquellen auf oder wo geraucht wird. Die Gasflasche muss von Zündquellen entfernt ausgetauscht werden.

REINIGUNG UND PFLEGE

Vorsicht: Gefahr einer Verbrennung

Alle Reinigungs- und Wartungsarbeiten sollten durchgeführt werden, wenn der Grill kühl ist und die Brennstoffzufuhr an der Gasflasche ausgeschaltet ist.

Wir empfehlen, dass dieser Gasgrill mindestens einmal im Jahr von Ihrem örtlichen Gashändler durch einen qualifizierten Techniker gewartet wird. Versuchen Sie nicht, dieses Gerät selbst zu warten.

Reinigung

Wenn Sie den Grill nach jeder Benutzung ca. 15 Minuten abbrennen, reduziert das die Grillgutreste auf ein Minimum.

Außenflächen

Wenn die Innenfläche des Grilldeckels wie Abziehlack aussieht, hat sich die bei Fettaufbau gebackene Farbe zu Kohlenstoff verwandelt und blättert ab. Reinigen Sie es gründlich mit starker heißer Seifenlauge. Mit Wasser abspülen und vollständig trocknen lassen. Verwenden Sie niemals Ofenreiniger.

Grillboden

Entfernen Sie Rückstände mit Bürste, Schaber und/oder Reinigungspad und waschen Sie sie mit einer Seifenlauge. Mit Wasser abspülen und trocknen lassen.

Kunststoffoberflächen

Mit einem weichen Tuch und einer heißen Seifenlösung waschen. Mit Wasser abspülen. Verwenden Sie keine scheuernden Reinigungsmittel, Entfettungsmittel oder einen konzentrierten Grillreiniger auf Kunststoffteilen.

Grillplatte

Verwenden Sie eine milde Seifenlauge. Nicht abrasives Scheuermittel kann bei hartnäckigen Flecken verwendet werden und anschließend mit Wasser gespült werden.

Fettbehälter

Öffnen Sie während der Benutzung des Grills die Fettbehälter nicht. Wenn Sie die Fettbehälter reinigen, nehmen Sie erst die Fettschüssel heraus und anschließend die Fettauffangschale. Überprüfen Sie in regelmäßigen Abständen den Füllstand der Fettbehälter. Wenn Sie zu 1/3 gefüllt ist, entleeren Sie sie. Nach dem Erkalten am Griff ziehen, um den Fettbehälter herauszunehmen.

Reinigung der Brennereinheit

Schalten Sie das Gas am Bedienknopf aus und trennen Sie die Flasche.

Kühlrost entfernen. Reinigen Sie den Brenner mit einer weichen Bürste oder mit Druckluft. Mit einem Tuch abwischen. Reinigen Sie alle verstopften Anschlüsse mit einem Pfeifenreiniger oder steifem Draht (z. B. einer geöffneten Büroklammer).

Überprüfen Sie den Brenner auf Beschädigungen (Risse oder Löcher). Wenn ein Schaden festgestellt wird, ersetzen Sie ihn durch einen neuen Brenner. Installieren Sie den Brenner wieder, überprüfen Sie, ob die Öffnungen des Gasventils korrekt positioniert und im Inneren des Brennereinlasses (Venturi-Rohr) befestigt sind.

In einigen Fällen wird Ihr Grill durch ein Insekt, das in das Venturi-Rohr kriecht, oder durch eine Spinne, die ihr Netz im Brenner dreht, wieder angezündet. Dies kann behoben werden, indem eine Flaschenbürste durch das Venturi-Rohr eingeführt und über die Brennerlänge in den Brenner geschoben wird. Bei anhaltendem Zustand wenden Sie sich bitte an Ihren Gashändler.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2009/142/EG (Gasverbrauchseinrichtungen)
