Produkttyp	Garagentoröffner
Marke	Parkside
Modell	PSGTA60
Antriebsart	Kettenantrieb
Maximale Zugkraft	600 N
Motorleistung	ca. 500 W
Spannungsversorgung	230 V / 50 Hz
Leistungsaufnahme Standby	< 1 W
Geschwindigkeit	ca. 15 cm/s
Maximale Torbreite	bis 3,5 m
Maximale Torhöhe	bis 2,5 m
Maximales Torgewicht	bis 60 kg
Abmessungen (B × H × T)	ca. 30 × 25 × 15 cm
Gewicht (Motor)	ca. 5 kg
Fernbedienung	2 x Handsender im Lieferumfang
Frequenzband	433 MHz
Reichweite Fernbedienung	ca. 30 m im Freifeld
Sicherheitsfunktionen	Automatischer Stopp bei Hindernis, Lichtschranke
Notentriegelung	Handentriegelung per Zugseil
Beleuchtung	LED-Lampe, 60 W Glühlampenäquivalent
Betriebstemperatur	-20 °C bis +50 °C
Schutzart	IP20 (nur für Innenmontage)

Häufig gestellte Fragen - PSGTA60 PARKSIDE

Wie programmiere ich den Parkside PSGTA60 Garagentoröffner?

Der Garagentoröffner reagiert nicht auf die Fernbedienung – was tun?

Wie kann ich die maximale Torhöhe einstellen?

Was bedeutet die blinkende LED am Motor?

Kann ich den Garagentoröffner auch ohne Fernbedienung betätigen?

Wie reinige ich den Garagentoröffner?

Welche Wartungsintervalle sind empfohlen?

Wie viele Handsender können angelernt werden?

Der Garagentoröffner stoppt während der Bewegung – was ist los?

Wo finde ich Ersatzteile für den Parkside PSGTA60?

BEDIENUNGSANLEITUNG PSGTA60 PARKSIDE

Allgemeine Sicherheitshinweise 2

Elektrische Sicherheit 2

Sicherheit von Personen 2

Wichtige Hinweise zur Funktion 2

Bevor Sie beginnen 3

Vorbereitungsmaßnahmen 3

Bestimmungsgemäßer Gebrauch 3

Zur Installation benötigte Werkzeuge 3

Befestigungsmaterial (enthalten) 4

Produktübersicht 4

Montage / Zusammenbau 5

Zusammenbau der Schiene 5

Montage der Schiene 5

Einführen von Kette / Kabel in die Schiene 6

Montage des Laufwagens in der Schiene 6

Montage der Schiene an der Anlage 6

Montage des Schienendstücks 7

Installation 7

Mitte des Garagentores festlegen 7

Montage der Sturzbefestigung 7+8

Befestigung der Schiene des Antriebs am Sturz 8

Aufhängen des Torantriebs 8

Montage der Torbefestigung 9

Befestigung des Torarms am Laufwagen 9

Elektroanschluss 9

Montage und Einstellung der Endschalter 10

Krafteinstellung 11

Test des automatischen Sicherheitsrücklaufs 11

Programmierung weiterer Handsender 12

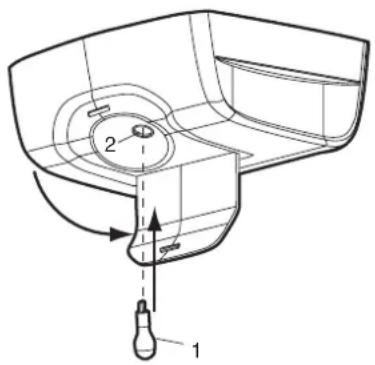

Austausch der Glühbirne 12

Installation der Entriegelung von Außen 13

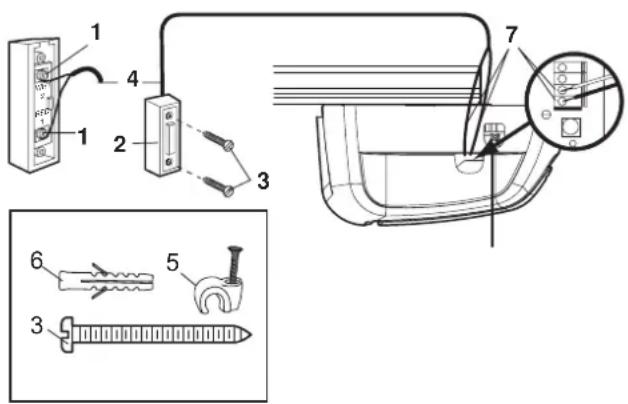

Anschluss Beleuchteter Wandtaster 14

Installation einer Lichtschranke 14

Bedienung 14

Bedienung des Torantriebs 14

Manuelles Öffnen des Tores (Handbetrieb) 14

Funktionsablauf 14+15

Pflege und Wartung 15

Pflege des Torantriebs 15

Reinigung 15

Endschalter und Krafteinstellung 15

Batterie des Handsenders 15

Austausch der Batterie 15

Wartung 15

Entsorgung 15

Batterie entsorgen 15

Häufig gestellte Fragen 16+17

BITTE ZUNÄCHST FOLGENDE SICHERHEITSHINWEISE LESEN!

de

Diese Symbole mit der Bedeutung „VORSICHT“ stehen vor Hinweisen zur Vermeidung von Personen- oder Sachschäden. Lesen Sie diese Hinweise bitte sorgfältig.

Der Torantrieb ist selbstverständlich auf eine sichere Bedienbarkeit hin ausgelegt und geprüft worden; diese kann jedoch nur gewährleistet werden, wenn bei der Installation und Bedienung die nachstehend aufgeführten Sicherheitshinweise genau eingehalten werden.

Eine Nichteinhaltung der folgenden Sicherheitshinweise kann zu schweren Personen- und Sachschäden führen.

VORSICHT: Verfügt Ihre Garage nicht über einen Seiteneingang, muss eine externe Notentriegelung installiert werden. Diese ermöglicht bei Stromausfall den manuellen Betrieb des Garagentors von außen.

Tor muss ausbalanciert sein. Nicht bewegliche oder festsitzende Tore müssen repariert werden. Garagentore, Torfedern, Kabel, Scheiben, Halterungen und Schienen stehen dann unter extremer Spannung, was zu schweren Verletzungen führen kann. Machen Sie keine Versuche, das Tor zu lockern, zu bewegen oder auszurichten, sondern wenden Sie sich an einen Wartungsdienst oder Torfachmann.

Bei der Installation bzw. Wartung eines Tor- antriebs dürfen kein Schmuck, keine Uhren oder lockere Kleidung getragen werden.

Zur Vermeidung schwerer Verletzungen aufgrund von Verwicklungen sind alle an das Tor angeschlossenen Seile und Ketten vor der Installation des Torantriebs abzumontieren.

Bei Installation und elektrischem Anschluss sind die vor Ort geltenden Bau- und Elektrovorschriften einzuhalten. Dieses Gerät erfüllt Schutzklasse 2 und bedarf keiner Erdung.

Zur Vermeidung von Schäden an besonders leichten Toren (z. B. Glasfaser-, Aluminium- oder Stahltore) ist eine entsprechende Verstärkung anzubringen. Wenden Sie sich hierzu bitte an den Hersteller des Tores.

Der Automatische Sicherheitsrücklauf muss einem Test unterzogen werden. Beim Kontakt mit einem am Boden befindlichen 50mm hohen Hindernis MUSS das Garagentor zurückfahren. Eine nicht ordnungsgemäße Einstellung des Torantriebs kann zu schweren Körperverletzungen aufgrund eines sich schließenden Tores führen. Test einmal im Monat wiederholen und gegebenenfalls erforderliche Änderungen vornehmen.

Diese Anlage darf nicht in feuchten oder nassen Räumen installiert werden.

Beim Betrieb darf das Tor unter keinen Umständen öffentliche Durchgangswege behindern.

Um allen Bedienern die sichere Bedienung in Erinnerung zu rufen, ist neben dem beleuchteten Wandtaster das Warnschild zum Schutze von Kindern anzubringen.

Zur Vermeidung einer Beschädigung des Tors sind alle vorhandenen Sperren / Schlösser zu deaktivieren.

Gegebenenfalls installierte Bedieneinrichtungen MÜSSEN in Sichtweite des Tores und außer Reichweite von Kindern installiert werden. Kindern darf die Bedienung von Tastern oder Funksteuerungen nicht erlaubt werden. Ein Missbrauch des Torantriebs kann zu schweren Verletzungen führen.

Der Torantrieb darf NUR bedient werden, wenn die Bedienperson den gesamten Torbereich einsehen kann, dieser frei von Hindernissen ist und der Torantrieb ordnungsgemäß eingestellt ist. Niemand darf durch das Tor hindurchgehen, solange es in Bewegung ist. Kindern darf das Spielen in der Nähe des Tors nicht erlaubt werden.

Manuelle Entriegelung nur zur Trennung des Laufwagens vom Antrieb und – wenn möglich – NUR bei geschlossenem Tor verwenden. Roten Griff nicht zum Auf-bzw. Zuziehen des Tores verwenden.

Vor der Durchführung von Reparaturen oder dem Entfernen von Abdeckungen ist der Torantrieb von der elektrischen Stromversorgung zu trennen.

Dieses Produkt verfügt über einen Trafo mit Spezialkabel. Im Schadensfall MUSS dieser von entsprechend qualifiziertem Fachpersonal gegen einen Originaltrafo ausgetauscht werden.

Beim Betätigen der Notentriegelung kann es zu unkontrollierten Bewegungen des Tores kommen, wenn Federn schwach oder gebrochen sind oder wenn das Tor nicht im Gleichgewicht ist.

Den Entriegelungsgriff für die Notentriegelung in einer Höhe von mindestens 1,8m anbringen.

Die Warnschilder gegen Einklemmen an auffälliger Stelle oder in der Nähe des Wantasters dauerhaft anbringen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

DIESE BEDIENUNGSANLEITUNG UNBEDINGT AUFBEWAHREN!!!

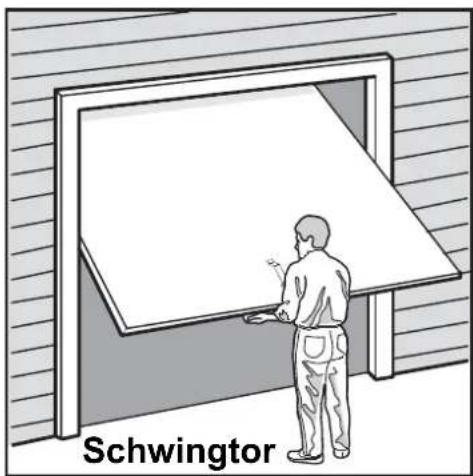

Bevor Sie beginnen:

Prüfen Sie zunächst, ob Ihr Tor ausbalanciert und im Gleichgewicht ist.

Öffnen Sie ihr Tor etwa bis zur Hälfte und lassen es los.

Das Tor darf nun selbstständig kaum seine Position ändern, sondern muss, alleine durch die Federkraft gehalten, in dieser Position stehen bleiben.

Bewegungskraft: maximal 15kg

Ihr Tor ist im Gleichgewicht:

Sie können mit der Installation beginnen.

Ihr Tor ist nicht im Gleichgewicht:

Lassen Sie Ihr Tor durch einen Fachmann entsprechend reparieren.

Vorbereitungsmaßnahmen

1. Die Schiene des Garagentorantriebs MUSS an der tragenden Wand bzw. Decke über dem Garagentor sicher und stabil befestigt werden.
2. Falls die Decke in Ihrer Garage verkleidet, verschalt o. ä. ist, sind möglicherweise zusätzliche Halterungen und Befestigungsschienen erforderlich (nicht im Lieferumfang enthalten).
3. Falls Ihre Garage über keinen separaten Seiteneingang verfügt, muss eine externe Notentriegelung installiert werden.

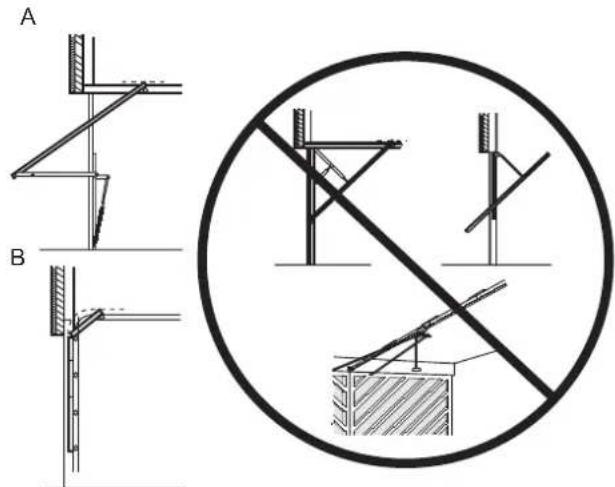

1 Bestimmungsgemässer Gebrauch für diesen Antrieb

A. Einteiliges Garagentor mit horizontaler Laufschiene (Schwingtor)
B. Sektionaltor mit gebogener Laufschiene

Hinweis: Für einteilige Garagentore mit horizontalen und verikalen Laufschienen bzw. zweiflügelige Tore oder Kipptore ist die Anlage nicht geeignet. (siehe Kreis)

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede nicht bestimmungsgemässe Verwendung des Antriebs birgt erhebliche Unfallgefahren.

Der Hersteller übernimmt keine Haftung für nicht bestimmungsgemässen Gebrauch.

2 Zur Installation benötigte Werkzeuge

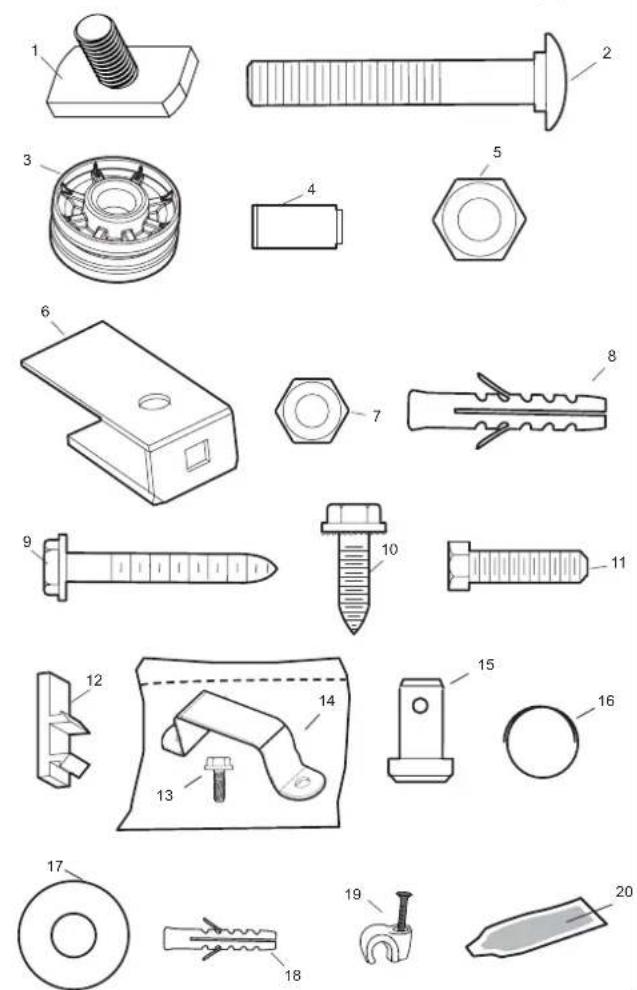

3 Befestigungsmaterial (enthalten)

im Zubehörbeutel

FÜR DIE MONTAGE

1. Plattenkopfschraube 6mm (2)
2. Flachrundkopfschraube 8mm (1)
3. Kabelumlenkrolle (1)
4. Stift (1)
5. Sicherheitsmutter 8mm (1)
6. Befestigung für Kabelumlenkrolle (1)

FÜR DIE INSTALLATION

1. Mutter 6mm (6)
2. Dübel (4)
3. Sechskantholzschraube 6mm (4)
4. Selbstschneidende Schraube (4)
5. Sechskantschraube 6x25mm (4)
6. Clips (3)
7. Sechskantschraube (2)
8. Bügel für C-Schiene (1)
9. Lastösenbolzen (2)
10. Ringbefestigung (2)
11. Unterlegscheibe (groß) (1)
12. Dübel (2)
13. Kabelschelle (10)
14. Schienenfett (1)

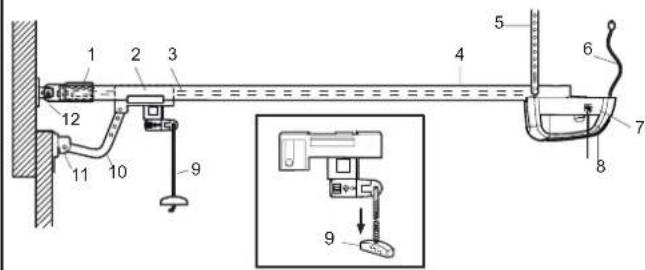

4 Produktübersicht

Diese Abbildung bietet Ihnen bei der schrittweisen Montage der Anlage stets eine komplette Übersicht über die fertig montierte Anlage.

(1) Befestigung für Kabelumlenkrolle und darin liegende Kabelumlenkrolle
(2) Laufwagen
(3) Kette und Kabel
(4) Schiene
(5) Deckenbefestigung
(6) Anschlusskabel
(7) Antrieb
(8) Licht
(9) Seil und Griff zur manuellen Entriegelung
(10) Torarm (2-teilig)
(11) Torbefestigung
(12) Sturzbefestigung

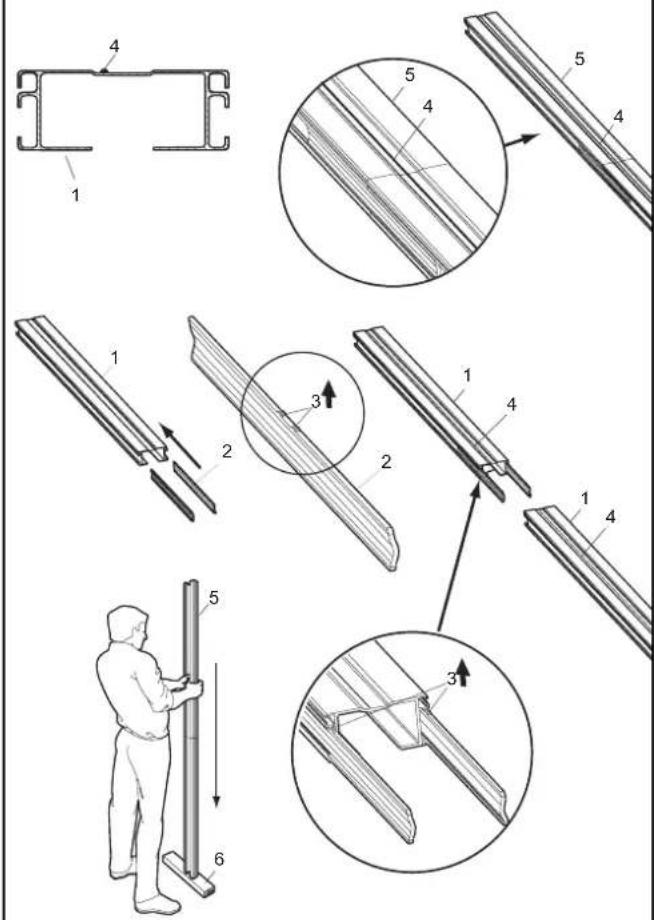

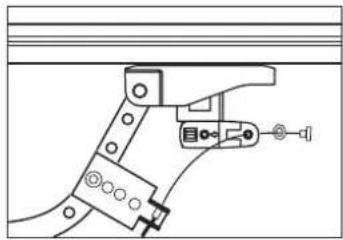

5 Zusammenbau der Schiene

Zur Vorbereitung der Montage werden die Schienenteile (1) auf eine ebene Fläche gelegt. Dabei sind die auf den Schienenteilen angebrachten Linien (4) zu beachten: diese MÜSSEN aneinander angelegt werden, damit die ganze Schiene passgenau montiert wird. Alle drei Schienenteile sind austauschbar. Die Schienenstreben (2) werden in die Schlitze seitlich in die Schienen eingeführt, wobei die kleinen Haken (3) auf den Streben gegen die Oberkante der Schiene zeigen müssen. Durch Einführen des anderen Strebenendes in die nächste Schiene werden zwei Schienen miteinander verbunden. Die Übereinstimmung der entlang der Schienenteile verlaufenden Linien (4) sollte nochmals überprüft werden. Auf einem Stück Holz (6) werden zwei und abschließend alle Schienenteile fluchtgerecht ineinander gestoßen.

HINWEIS: Nach Abschluss der Montagearbeiten sind die Schiene und der Laufwagen leicht zu fetten.

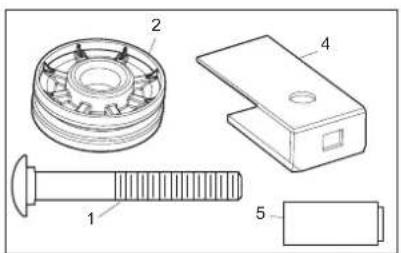

6 Montage der Schiene

Flachrundkopfschraube (1) in die rechteckige Öffnung der Befestigung (4) einführen. Kette- und Kabel-Einheit (3) aus der Verpackung nehmen und das Führungskabel um die Kabelumlenkrolle (2) legen. Kabelumlenkrolle in die Befestigung einführen

(HINWEIS: Die Aufnahme für die Umlenkrolle (4) muss wie in der Abbildung dargestellt mit dem längeren Ende nach oben gelegt werden). Stift (5) in die Löcher in der Befestigung und der Umlenkrolle einstecken.

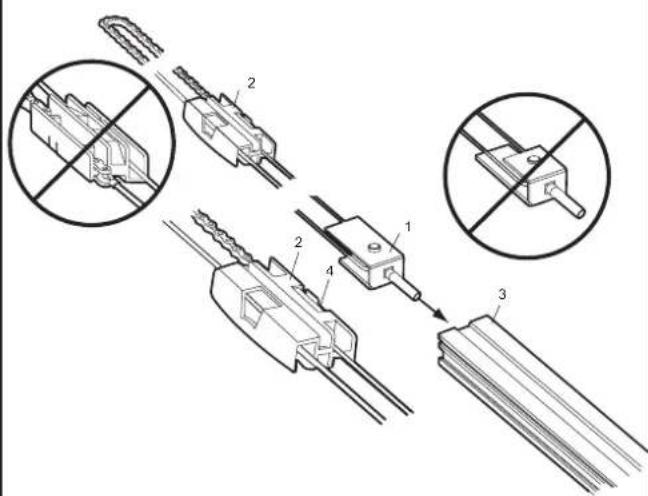

7 Einführen von Ketten-/Kabel in die Schiene

Die Befestigung mit der Kabelumlenkrolle (1) wird wie in der Abbildung dargestellt in die montierte Schiene (3) eingeführt. Befestigung mit Umlenkrolle auf der Schiene ganz durch die Schiene nach vorne schieben und auch das Innenteil des Laufwagens (2) in die montierte Schiene einführen. Der Magnet (4) MUSS wie in der Abbildung dargestellt installiert werden, sonst funktioniert die Anlage später nicht ordnungsgemäß.

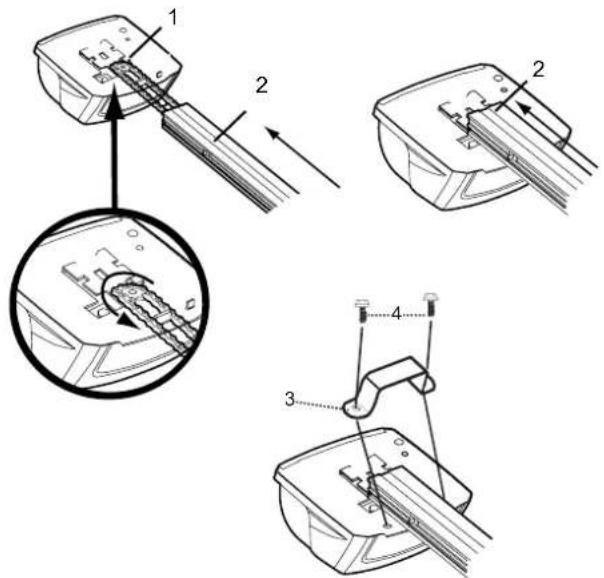

9 Montage der Schiene an der Anlage

Schiene wieder umdrehen. Kette um das Antriebszahnrad (1) legen. Schiene (2) Richtung Antrieb schieben und in die oberen Schlitze am Antrieb einführen. Sichern Sie die Schiene mit dem Bügel (3) mit den mitgelieferten Schrauben (4) wie abgebildet. Befestigung mit Umlenkrolle soweit wegschieben, dass die Kette auf dem Zahnrad straff gespannt ist. Die Kette MUSS fest in die Zähne des Antriebszahnrads eingreifen.

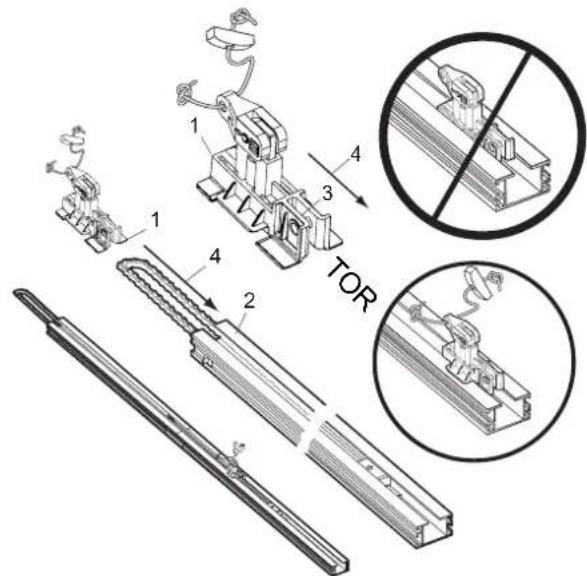

8 Montage des Laufwagens in der Schiene

Montierte Schiene umdrehen. Außenteil des Laufwagens (1) in die Schiene (2) einschieben. Dabei muss das Ende mit dem Loch für den Torarm (3) in Richtung Tor zeigen (4). Außenteil des Laufwagens solange in die Schiene schieben, bis es an das Innenteil anschließt.

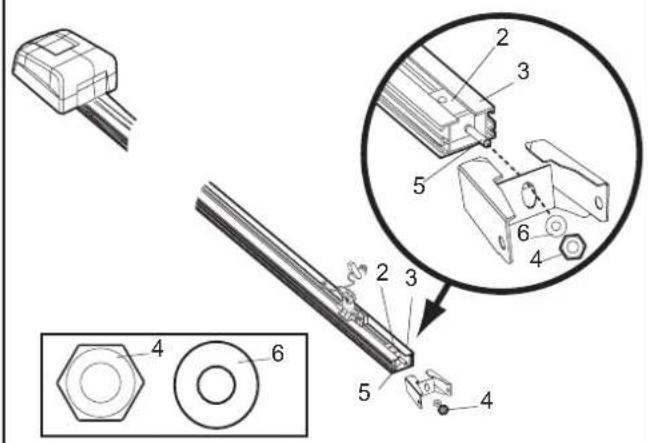

Montage des Schienenendstücks

Schiene und Antriebseinheit wieder umdrehen. Befestigung mit Umlenkrolle (2) in der Schiene (3) ganz nach vorne schieben. Dabei ist darauf zu achten, dass sich die Kette nicht vom Antriebszahnrad löst oder verdreht ist. Flachrundkopfschraube (5) in das Schienenendstück (1) einführen und mit Sicherheitsmutter (4) und der großen Unterlegscheibe (6) aus dem Zubehörbeutel sichern. Sicherheitsmutter anziehen, bis Kette nicht mehr unter Schiene herabhängt. NICHT überspannen.

DAMIT IST DIE MONTAGE DES TORANTRIEBS ABGESCHLOSSEN.

Bei Überkopfarbeiten muss zum Schutz der Augen eine Schutzbrille getragen werden. Zur Vermeidung einer Beschädigung des Tores sind alle vorhandenen Sperren / Schlösser zu deaktivieren. Zur Vermeidung schwerer Verletzungen sind alle an das Tor angeschlossenen Seile und Ketten vor der Installation des Torantriebs abzumontieren. Der Torantrieb ist in einer Höhe von mindestens 2,1m über dem Boden zu installieren.

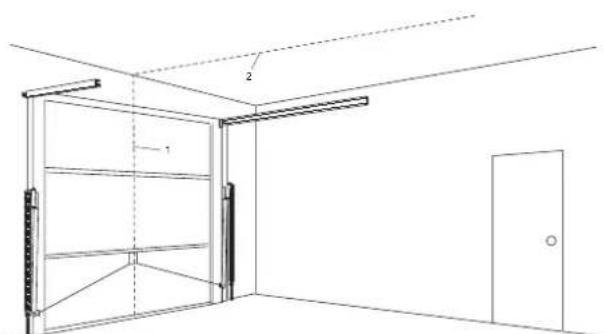

Mitte des Garagentores festlegen

Mittellinie des Tores (1) markieren und von dieser ausgehend eine Linie bis zur Decke (2) zeichnen.

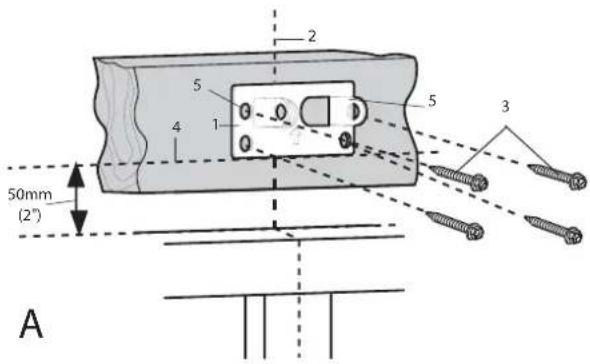

Montage der Sturzbefestigung

HINWEIS 1: Zur korrekten Platzierung der Sturzbefestigung nehmen wir auf die unter Schritt 11 gezogenen horizontalen Linien und die senkrechte Mittellinie Bezug.

HINWEIS 2: Der Abstand zwischen dem höchsten Punkt auf dem Torweg und der Schiene darf maximal 50mm sein (Abb. C).

HINWEIS 3: Im Falle einer Montage an einer Betondecke / einem Betonsturz sind die mitgelieferten Betondübel (6) zu verwenden.

A. Wandmontage: Sturzbefestigung (1) mittig auf der senkrechten Mittellinie (2) anlegen; dabei liegt ihr unterer Rand auf der horizontalen Linie (4) (mit dem Pfeil in Richtung Decke). Alle Löcher (5) für die Sturzbefestigung markieren. Löcher mit 4,5mm Durchmesser vorbohren und die Sturzbefestigung mit Holzschrauben (3) befestigen.

B. Deckenmontage: Senkrechte Mittellinie (2) weiter bis zur Decke ziehen. Sturzbefestigung (1) auf der senkrechten Markierung bis zu 150mm von der Wand entfernt mittig anlegen. Pfeil muss in Richtung Torantrieb zeigen. Alle Löcher (5) für die Sturzbefestigung markieren. Löcher mit 4,5mm Durchmesser bohren und die Sturzbefestigung mit Holzschrauben (3) befestigen.

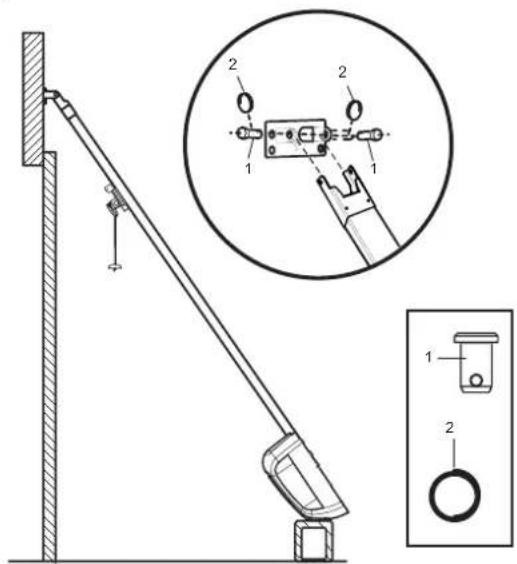

13 Befestigen der Schiene des Antriebs am Sturz

Antrieb auf Garagenboden unter die Sturzbefestigung legen. Schiene anheben, bis die Löcher des Befestigungsteils und die Löcher der Sturzbefestigung übereinander liegen. Mit den Bolzen (1) verbinden. Zur Sicherung Ringbefestigung (2) einführen.

BITTE BEACHTEN: Es kann erforderlich sein, den Antrieb vorübergehend höher zu legen, damit die Schiene bei mehrteiligen Toren nicht an die Federn stößt. Der Antrieb muss dabei entweder gut abgestützt (Leiter) oder von einer zweiten Person festgehalten werden.

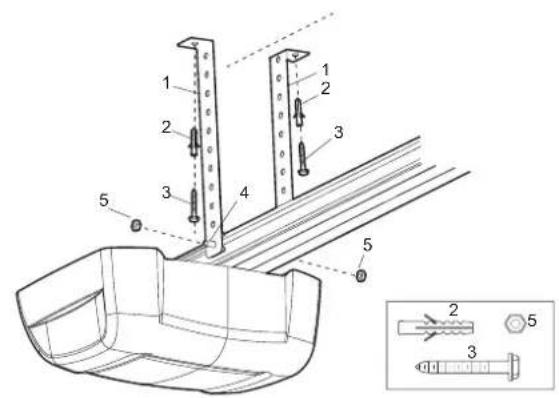

14 Aufhängen des Torantriebs

Deckenbefestigungen (1) so biegen, dass sie flach gegen die Decke aufliegen. Abstand zwischen Sturzbefestigung und Schraubengewinde zur Montage der Deckenbefestigungen (4) messen.

Von der Befestigungswand ausgehend einen Strich an der Decke bis zum Haltepunkt ziehen, da die Anlage entlang dieser Linie montiert wird. Tor ganz öffnen, Torantrieb auf dem Tor ablegen. Ein Stück Holz / Karton an der markierten Stelle (X) unterlegen. Fügen Sie die Plattenkopfschrauben (A) etwa in 120mm Abstand zum Motorkopf in die zusammengebaute Schiene (B) ein. Setzen Sie die Abhängeeisen in die Plattenkopfschrauben ein und sichern Sie sie mit den entsprechenden Muttern (5). Dabei drehen sich die Plattenkopfschrauben um 90Grad und haken sich in der Schienenseite ein (C).

Bei Betondecken müssen Bohrlöcher mit 8mm Durchmesser in die Decke gebohrt und Dübel (2) verwendet werden. Dann werden die Deckenbefestigungen mit Sechskantholzschrauben (3) in der Decke befestigt. Bei Holzdecken werden Bohrlöcher mit 4mm Durchmesser gebohrt und nur Sechskantholzschrauben (3) verwendet (nur an tragenden Teilen der Holzdecke befestigen).

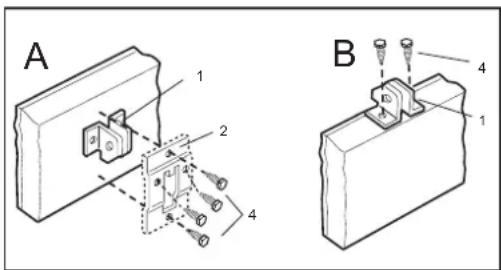

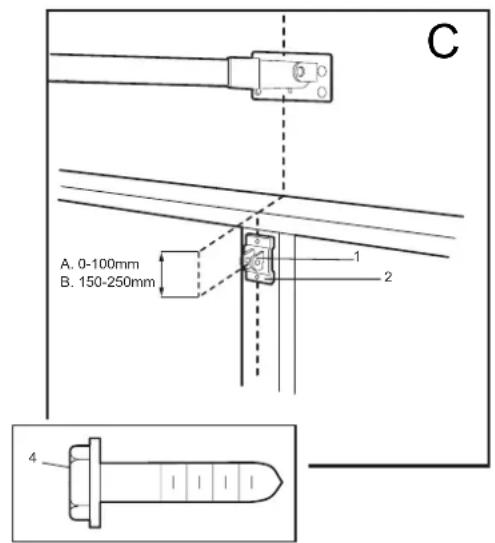

Montage der Torbefestigung

Einbau bei Sektionaltoren oder einteiligen Toren: Die Torbefestigung (1) verfügt rechts und links über Befestigungslöcher. Falls Sie für Ihre Installation obere und untere Befestigungslöcher benötigen, verwenden Sie die Verstärkungsplatte (2) wie in der Abb dargestellt.

1. Torbefestigung mittig oben (siehe Linie Abb.C) auf der Innenseite des Tores wie dargestellt anlegen (je nach Bedarf mit oder ohne Befestigungsplatte). Löcher markieren.

A. Einteiliges Tor oder Sektionaltor mit einer Laufschiene:

Torbeschlag: Innen und oben am Tor montieren. (Abb.A)

B. Sektionaltor mit zwei Laufschienen:

Torbeschlag 150-250mm von der oberen Torkante montieren. (Abb.B)

1. A. Einteiliges Tor

Mit Schrauben (4) wie gezeigt befestigen (evtl.

Löcher mit 4mm Durchmesser vorbohren).

B. Einteiliges Tor – optional

Mit Schrauben (4) wie gezeigt befestigen.

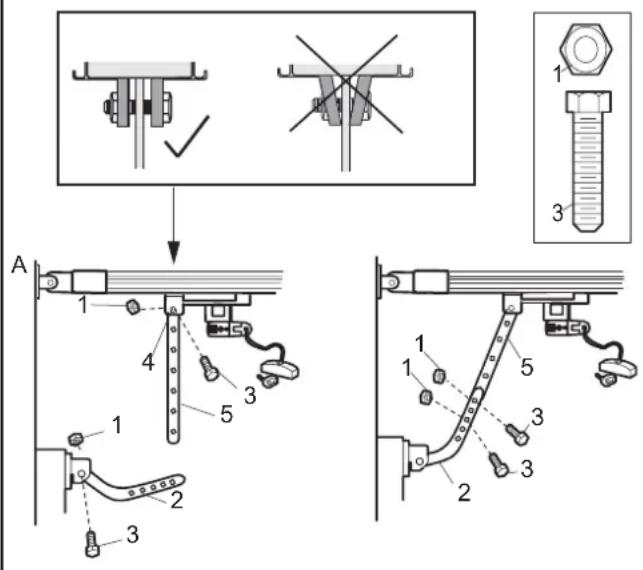

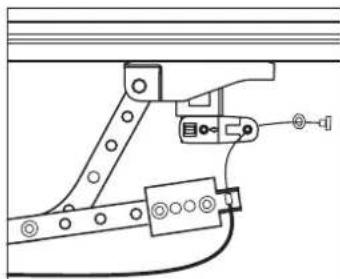

Befestigung des Torarms am Laufwagen

A.Empfohlene Installation:

Laufwagen durch Ziehen am roten Griff vom Antrieb trennen und von Hand in Richtung Tor schieben. Bei geschlossenem Tor die gerade Schubstange (5) mit Schraube (3) am Laufwagen (4) befestigen und mit Mutter (1) sichern. Gebogene Schubstange (2) mit Schraube (3) an der Torbefestigung befestigen und mit Mutter (1) sichern. Gerade und gebogene Schubstange bündig mit einer Überlappung von 2 Löchern mittels Schraube (3) miteinander verbinden und mit Mutter (1) sichern. Ist die gerade Schubstange (5) zu lang, wird das Ende derselben abgeschnitten.

B.Falls ein längerer Torweg erforderlich ist:

Bei geschlossenem Tor die gebogene Schubstange (2) mit Schraube (3) an der Torbefestigung befestigen und mit Mutter (1) sichern. Gebogene Schubstange (2) bis zum Laufwagen anheben, Stange mit Schraube (3) an Laufwagen befestigen und mittels Mutter (1) sichern.

Den Entriegelungsgriff für die Notentriegelung in einer Höhe von mindestens 1,8m anbringen.

Zur Vermeidung von Schwierigkeiten bei der Installation Torantrieb erst betätigen, wenn hierfür in dieser Anleitung ausdrücklich die Anweisung gegeben wird.

Torantrieb gemäß den vor Ort geltenden Richtlinien und Bestimmungen an eine Steckdose anschließen. Mit dem Einschalten des Antriebs wird auch die Antriebsbeleuchtung automatisch angeschaltet, welche sich nach 2 1/2 Minuten wieder abschaltet.

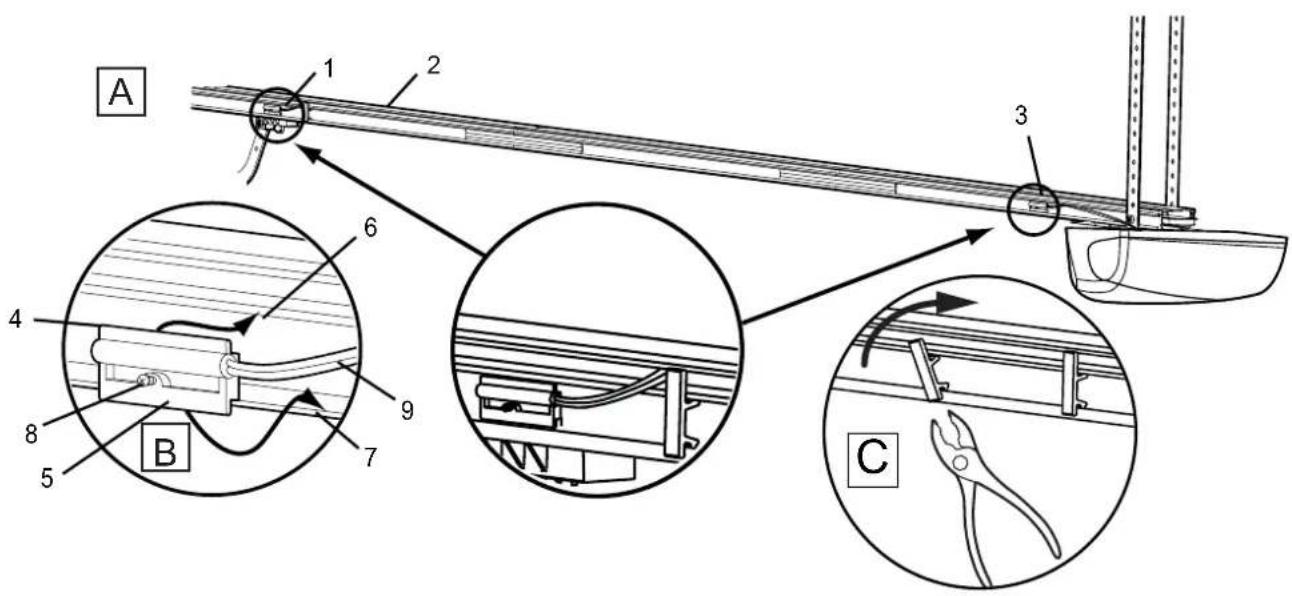

Montage und Einstellung der Endschalter

HINWEISE: Die Endschalter müssen wie in der Abbildung dargestellt installiert werden. Eine unsachgemäße Installation kann zu Funktionsstörungen führen.

WICHTIG: Die Endschalter für die Torpositionen "OFFEN" und "GESCHLOSSEN" werden durch einen Magneten im inneren Teil des Laufwagens ausgelöst.

Richtiges Positionieren der Endschalter:

1. für Torposition "GESCHLOSSEN":

Laufwagen entriegeln (am roten Griff ziehen) und das Tor von Hand schließen. Wie in Abb. A gezeigt, den Endschalter mit dem langen Kabel (1) mittig in Höhe des Laufwagens, jedoch außen an der Schiene, befestigen. Hierfür das untere Ende (5) des Endschalters für Torposition „Geschlossen“ (1) in die Schienenunterkante (7) (im unteren seitlichen Schienenkanal) einlegen, der obere Teil (4) wird dann unter die Schienenoberkante (6) eingeschoben. Gesamten Endschalter gegen Schienenoberkante hochdrücken und mit Schraube (8) sichern (Abb. B).

HINWEIS: Schraube nur leicht andrehen

2. für Torposition "OFFEN":

Garagentor von Hand ganz öffnen. Wie in Abb. A gezeigt, den Endschalter mit dem kurzen Kabel (3) mittig in Höhe des Laufwagens, jedoch außen an der Schiene, befestigen. Hierfür das untere Ende (5) des Endschalters für Torposition ‚Offen’ (1) in die Schienenunterkante (7) (im unteren seitlichen Schienenkanal) einlegen, der obere Teil (4) wird dann unter die Schienenoberkante (6) eingeschoben. Gesamten Endschalter gegen Schienenoberkante hochdrücken und mit Schraube (8) sichern (Abb. B).

HINWEIS: Schraube nur leicht andrehen

Die Kabel zu den Endschaltern (9) werden in den oberen seitlichen Schienenkanal (10) eingelegt und mit den Clips gesichert. Die Clips müssen zunächst schräg in die Schiene eingesetzt werden und dann mit einer Zange in ihre Position gebracht werden. (siehe Abb.C)

Durch Betätigung des Handsenders wird das Tor automatisch vom Torantrieb gestartet. Tor zweimal ganz öffnen und schließen. Fährt das Tor während der Fahrt zurück (reversiert), ohne den Endschalter zu erreichen, müssen die Anweisungen in Abschnitt 18 "Krafteinstellung" durchgeführt werden. Fährt der Antrieb fast bis zum Endschalter und stoppt, ohne das Tor ganz zu öffnen oder zu schliessen, ist genaueres Positionieren (Verschieben) der Endschalter erforderlich. Fährt das Tor gegen den Torrahmen und reversiert, muss auch hier der Endschalter für Torposition "GESCHLOSSEN" genauer positioniert (verschoben) werden.

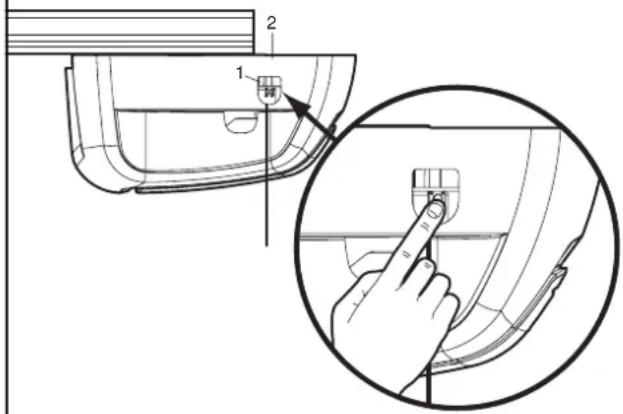

18 Krafteinstellung

Stellen Sie die Kraft am Antrieb auch dann ein, wenn der Antrieb die Endpunkte erreicht. Durch das Lernen der Kraft wird die ideale Einstellung für das Tor programmiert.

Reversiert der Antrieb während der Fahrt, muss die Kraft eingestellt werden.

Programmierungsschalter (1) links am Antrieb (2) zweimal kurz drücken; damit wird der Modus „Automatische Krafteinstellung“ aktiviert. Die grüne LED (3) blinkt langsam. Antrieb mit Handsender einschalten und bis zur Torposition “Offen” laufen lassen. Antrieb erneut einschalten und bis zur Torposition “Geschlossen” laufen lassen. Das Tor muss einmal einen kompletten Zyklus hoch-bzw. herunterfahren. Das Blinken der grünen LED hört dann auf, wenn die neue Kraft gespeichert wurde.

Die Kraft ist werkseitig so eingestellt, dass die Mehrheit der Tore ohne Schwierigkeiten betrieben werden kann.

(siehe auch: "Häufig gestellte Fragen")

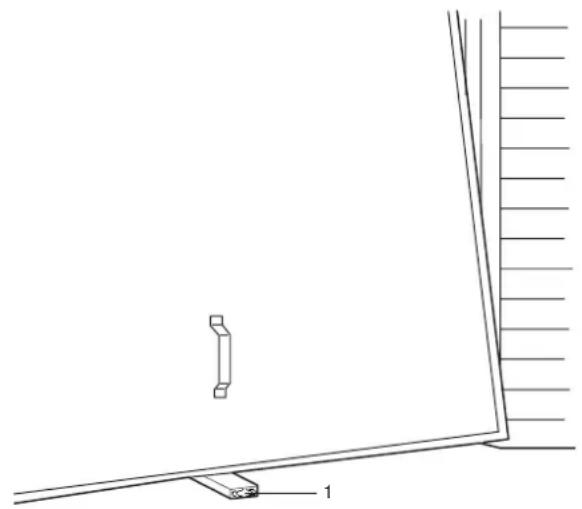

19 Test des Automatischen Sicherheitsrücklaufs

Der Automatische Sicherheitsrücklauf muss einem Test unterzogen werden. Beim Kontakt mit einem am Boden befindlichen 50mm hohen Hindernis muss das Garagentor zurückfahren. Eine nicht ordnungsgemäße Einstellung des Torantriebs kann zu schweren Körperverletzungen aufgrund eines sich schließenden Tores führen. Test einmal im Monat wiederholen und gegebenenfalls erforderliche Änderungen vornehmen.

Vorgehensweise: Ein 50mm hohes Hindernis (1) unter dem Garagentor auf den Boden legen. Tor nach unten fahren. Das Tor muss beim Kontakt mit dem Hindernis zurückfahren. Wenn das Tor beim Kontakt anhält, fährt das Tor nicht weit genug nach unten. In diesem Fall muss der Endschalter für Torposition „Geschlossen“ etwas weiter ans Tor bewegt werden.

Fährt das Tor nach Kontakt mit dem 50mm hohen Hindernis zurück, Hindernis entfernen und das Tor einmal komplett schließen und öffnen lassen.

Das Tor darf nicht zurückfahren, wenn es die Torposition „Geschlossen“ erreicht. Fährt es dennoch zurück, muss der Endschalter eingestellt und der Sicherheitsrücklauf erneut getestet werden.

Auf die Mitte des Tores 20kg auflegen und prüfen, ob das Tor höchstens 500mm hochfährt.

DIESE BEDIENUNGSANLEITUNG UNBEDINGT AUFBEWAHREN

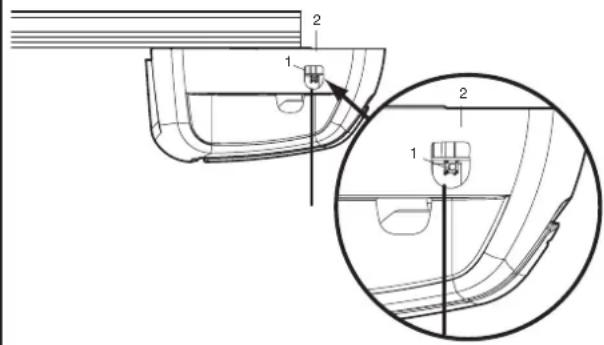

Programmierung weiterer Handsender

Die mitgelieferten Handsender sind bereits programmiert. Der Torantrieb darf nur bedient werden, wenn die

Bedienperson den gesamten Torbereich einsehen kann, dieser frei von Hindernissen ist und der Torantrieb ordnungsgemäß eingestellt ist. Niemand darf durch das Tor hindurchgehen, solange es in Bewegung ist.

Der Empfänger und Handsender Ihres Garagentorantriebs sind auf einen gemeinsamen Code programmiert. Beim Kauf einer zusätzlichen Funksteuerung muss deren Code in den Torantrieb „eingelernt“ werden, damit der zusätzliche Code akzeptiert wird.

Es dürfen NUR Originalhandsender verwendet werden.

Fremdfernbedienungen lösen Fehlfunktionen aus z.B. selbstständiges Öffnen.

So programmieren Sie den Empfänger auf zusätzliche Funksteuerungscodes:

1. Programmierungsschalter (1) seitlich am Antrieb drücken und loslassen. Die grüne LED leuchtet 30 Sekunden lang ohne Unterbrechung.
2. Halten Sie den Drucktaster auf dem Handsender (2) bis zu 30 Sekunden gedrückt.
3. Drucktaster loslassen, sobald die Beleuchtung am Antrieb blinkt. Der Code ist eingelernt. Ist die Lampe nicht installiert, sind zwei Klicktöne zu hören.

Zum Löschen aller Codes bzw. eines unerwünschten Codes aus dem Speicher des Torantriebs müssen in jedem Fall alle Codes gelöscht werden:

Programmierungsschalter (1) seitlich am Antrieb solange drücken und halten, bis die grüne LED ausgeht (etwa 6 Sekunden). Damit sind alle zuvor eingelernten Codes gelöscht. Jede von Ihnen gewünschte Funksteuerung muss nun neu programmiert werden.

Austausch der Glühbirne

Es kann eine Lampe bis zu max. 21 Watt (C6 / 24V) verwendet werden.

Hierzu die Lampe (1) wie in der Abbildung dargestellt aus der Fassung (2) herausschrauben.

Mit dem Einschalten des Antriebs wird auch die Antriebsbeleuchtung angeschaltet, welche sich nach 2 1/2 Minuten wieder automatisch abschaltet.

22 Installation der Entriegelung von Außen

Nur erforderlich wenn kein zweiter Zugang zu Garage vorhanden ist.

• Bedingt durch die große Anzahl an Toren auf dem Markt, kann die ideale Befestigungsart für Ihr Tor von dieser Zeichnung stark abweichen.
• Für eine optimale Funktion der Entriegelung muss die Zugrichtung des Stahlseiles möglichst senkrecht nach unten sein. Siehe Abbildungen. Der Torarm (Zugarm) ist ggf. so zu verändern, dass dieser in der geschlossenen Position des Tores möglichst steil steht. Wurde der Antrieb mit Schiene korrekt installiert, sollte nur der gebogene Torarm ausreichen und der gerade Torarm nicht erforderlich sein. Beide Arme sind nur bei einigen Typen von Sektionaltoren erforderlich, weil dort, bedingt durch die Torfeder, nicht näher am Tor installiert werden kann.
• Der Antrieb darf das Tor während des Schließvorgangs nicht fest gegen den Torrahmen drücken. Zur Kontrolle beobachten Sie die Schiene. Wird diese nach oben angehoben, hat das Tor zu fest gegen den Torrahmen gedrückt. Dadurch erhöht sich auch der Kraftbedarf, der zum Entriegeln später erforderlich sein wird. Endschalter neu einstellen.
• Abbildung A zeigt die übliche Verwendung
• Abbildung B zeigt eine Variante bei der der gerade Torarm als Verlängerung verwendet wird. Hierzu sind evtl. zwei zusätzliche Bohrungen im Torarm erforderlich um den geraden Torarm in Position zu bringen.
• Abbildung C zeigt eine ungünstige Variante in schlechtem Winkel, für die mehr Kraft zum Entriegeln erforderlich sein wird.
• Der Draht und das Kabel dürfen nicht geknickt werden. Ideal sind, wie dargestellt, grosse Bögen.
• Das Stahlseil darf am Ende der Installation nicht ganz gespannt werden (Tor geschlossen), weil sich beim Öffnen das Seil verkürzt. Das kann dazu führen, dass durch die Bewegung des Tores die Entriegelung ungewollt gezogen wird und sich das Tor entriegelt. Kritische Position ist meist auf halber Strecke zwischen AUF und ZU. Testen Sie die Funktion der Entriegelung 1x im Monat.

Zusammenbau:

1. Fädeln Sie das Stahlseil durch den vorgesehenen Platz am Entriegelungshebel. (Abb.D)
2. Obere und untere Adapterplatten befestigen. Stellen Sie die Adapterplatte so ein, dass der Zug möglichst vertikal nach unten erfolgt. (Abb. A & B)
3. Bohren und verschrauben Sie die Griffverlängerung (Abb. F) (Bohrungsabstand: 20 mm).

Hinweis: Die Griffverlängerung ist nur dann erforderlich, wenn durch das Drehen am Torgriff nicht genügend Bewegung erzeugt wird. Wird die Griffverlängerung montiert ist MEHR Kraft erforderlich, um das Tor zu entriegeln (Das Hebelverhältnis wird dadurch ungünstig).

1. Nippel aufsetzen und Seil spannen. (Abb.E)
2. Testen Sie die Einstellung und setzen Sie die Kabelbinder.

A

Pure mechanical linkage diagram without any text, numbers, or symbols

B

Anschluss Beleuchteter Wandtaster

Alle an der Wand montierten Schalter oder Taster müssen in Sichtweite des Tores außerhalb des Tor- oder Torschienenbereichs auf einer Höhe von 1,5m installiert werden.

Neben diesen Schaltern ist das Warnschild zum Schutze von Kindern anzubringen.

Auf der Rückseite des Schalters (2) befinden sich zwei Schraubklemmen (1). Vom Klingeldraht (4) wird die Isolierung bis zu ca. 6mm abgezogen.

Drähte weit genug voneinander trennen, so dass der weiß-rote Draht an die eine Schraubklemme (1) und der weiße Draht an die andere Schraubklemme (1) angeschlossen werden können.

Beleuchteter Wandtaster: Mit den mitgelieferten Blechschrauben (3) an eine Innenwand der Garage montieren. Bei Trocken- oder Betonwänden zuvor Löcher mit 4mm Durchmesser bohren und Dübel (6) verwenden. Die Montage neben dem Garagenseiteneingang außerhalb der Reichweite von Kindern wird empfohlen.

• Untere Schraube soweit eindrehen, dass sie noch 3mm aus der Wand herausragt.
• Obere Schraube vorsichtig eindrehen, ohne das Plastikgehäuse zu beschädigen. Nicht zu stramm drehen.

Klingeldraht an der Wand entlang über die Decke bis zum Torantrieb führen. Zur Befestigung des Drahts Nagelschellen (5) verwenden.

Die Anschlussklemmen (7) links am Antrieb befinden sich in der Vertiefung neben dem Einlernschalter.

Klingeldraht wie folgt in die Öffnungen dieser Klemmen anschließen: rot-weiß an rot und weiß an weiß.

Installation einer Lichtschranke

(Optionales Zubehör)

Nach Installation und Einstellung des Torantriebs kann eine Lichtschranke installiert werden. Die Installationsanleitung ist im Lieferumfang dieses Geräts enthalten.

Mit der optionalen Lichtschranke wird sichergestellt, dass das Tor offen ist bzw. bleibt, sobald sich Personen, insbesondere kleine Kinder, im Torbereich befinden.

Mittels einer Lichtschranke wird ein sich schließendes Tor hochgefahren bzw. ein offenes Tor am Schließen gehindert, wenn eine im Torbereich befindliche Person den Sensorstrahl unterbricht.

Eine Lichtschranke empfiehlt sich insbesondere für Familien mit kleinen Kindern.

Bedienung

Bedienung des Torantriebs:

Mit Hilfe folgender Geräte kann der Torantrieb aktiviert werden:

• Handsender: Drucktaster drücken, bis sich das Tor in Bewegung setzt.
• Beleuchteter Wandtaster (falls dieses Zubehör installiert ist): Drucktaster drücken, bis sich das Tor in Bewegung setzt.
• Externer Schlüsselschalter oder drahtloses Codeschloss (falls dieses Zubehör installiert ist).

Manuelles Öffnen des Tores (Handbetrieb):

Wenn möglich sollte das Tor ganz geschlossen sein. Schwache oder defekte Federn können ein rasches Zufallen des offenen Tores verursachen, was zu Sachschäden oder schwerem Personenschaden führen kann.

ENTRIEGELN: Durch Herunterziehen des Entriegelungsgriffes kann das Tor manuell geöffnet werden.

VERRIEGELN: Um das Tor wieder zu verbinden, muss der Entriegelungshebel von Hand zurückgeklappt werden. Dadurch wird die Verbindung bei der nächsten Auf- oder Abwärtsbewegung wiederhergestellt.

Nicht am Seil ziehend das Tor öffnen/schließen! Funktionsablauf

Bei Betätigung des Torantriebs mittels Funksteuerung oder Wandtaster...

1. Schließt das Tor, wenn es ganz geöffnet war.
2. Öffnet das Tor, wenn es geschlossen war.
3. Stoppt das Tor, wenn es öffnet oder schließt.
4. Bewegt sich das Tor in die entgegengesetzte Richtung der zuletzt vollzogenen Bewegung, wenn es zum Teil geöffnet ist.
5. Fährt das Tor zurück in die offene Torposition, wenn es beim Schließen auf ein Hindernis stößt.
6. Fährt das Tor 1 Sekunde lang zurück, wenn es beim Öffnen auf ein Hindernis trifft.
7. Lichtschranke (optional): Mittels einer Lichtschranke wird ein sich schließendes Tor hochgefahren bzw. ein offenes Tor am Schließen gehindert,

wenn eineim Torbereich befindliche Person den Sensorstrahl unterbricht. Dieses Sicherheitssystem EMPFIEHLT SICH INSBESONDERE für Familien mit kleinen Kindern.

Die Antriebsbeleuchtung schaltet sich in folg. Fällen ein: 1. erstes Anschalten des Torantriebs, 2.

Unterbrechung der Stromzufuhr, 3. bei jedem Einschalten des Torantriebs.

Das Licht schaltet sich nach 2 1/2 Minuten wieder automatisch aus. Maximal zulässige Leistung für die Lampe: 21 Watt / 24V/C6.

Pflege und Wartung

Achtung: Netzstecker ziehen!

Pflege des Torantriebs

Eine ordnungsgemäße Installation gewährleistet eine optimale Funktionalität des Torantriebs bei minimalem Wartungsaufwand. Eine zusätzliche Schmierung ist nicht erforderlich. Bei der Montage ist die Laufschiene zu schmieren.

Reinigung

Den Antriebskopf, den Wandtaster und den Handsender mit einem weichen, trockenen Tuch reinigen. Keine Flüssigkeiten verwenden.

Endschalter- und Krafteinstellung:

Diese Einstellungen müssen bei der Installation des Antriebs geprüft und ordnungsgemäß durchgeführt werden. Hierzu ist lediglich ein Schraubendreher erforderlich. Bedingt durch die Witterung können beim Betrieb des Torantriebs geringfügige Änderungen auftreten, die durch eine Neueinstellung behoben werden müssen. Dies kann insbesondere im ersten Betriebsjahr passieren.

Die Anweisungen zur Endschalter- und Krafteinstellung (siehe Punkt 18) sorgfältig befolgen und nach jeder Neueinstellung den automatischen Sicherheitsrücklauf erneut testen.

Batterie des Handsenders: Die Lithiumbatterien im Handsender sind äußerst langlebig. Verringert sich der Sendebereich, müssen die Batterien ausgetauscht werden. Batterien unterliegen nicht der Garantie.

Batterie austauschen: Das Gehäuse des Handsenders ist zweiteilig. Mit einem geeigneten Gegenstand (1 oder 2 Cent Münze) an der markierten Stelle den Handsender trennen. Batterien mit Pluspol nach oben einlegen. Abdeckung durch Einrasten an beiden Seiten wieder schließen.

• Automatischen Sicherheitsrücklauf erneut testen und falls notwendig neu einstellen.
• Tor manuell bedienen. Bei nicht ausbalanciertem oder festsitzendem Tor wenden Sie sich bitte an den Wartungsdienst.
• Vollständiges Öffnen bzw. Schließen des Tores überprüfen. Gegebenenfalls Endschalter und/oder Kraft neu einstellen.

Zweimal jährlich:

• Kettenspannung überprüfen. Hierzu zunächst den Laufwagen vom Antrieb trennen. Gegebenenfalls Kettenspannung anpassen.
  • Die Laufschiene mit handelsüblichem Schmierfett leicht einfetten (nachfetten).

Einmal jährlich: (Am Tor)

- Torrollen, Lager und Gelenke schmieren. Eine zusätzliche Schmierung des Torantriebs ist nicht erforderlich. Torlaufschienen nicht fetten!

Entsorgung

Batterie entsorgen:

Leere Batterie nicht mit dem Hausmüll entsorgen, sondern ordnungsgemäß in Batteriesammelstellen geben.

HÄUFIG GESTELLTE FRAGEN

1. Torantrieb lässt sich mit Funksteuerung nicht anschalten:

• Ist der Antrieb an die Stromversorgung angeschlossen? Schaltet sich eine an die Steckdose angeschlossene Lampe nicht an, Sicherung oder Überlastschalter überprüfen. (Manche Steckdosen werden über einen Wandschalter eingeschaltet.)
• Sind alle Torsperren deaktiviert? Siehe Sicherheitshinweise
• Betrieb mit neuer Batterie versuchen.
• Wenn Sie über zwei bzw. mehrere Handsender verfügen, von denen nur einer funktioniert, Programmierung des Empfängers überprüfen (s. Abschnitt 20).
• Befindet sich Schnee / Eis unter dem Tor? Dann ist das Tor möglicherweise am Boden angefroren. Etwaige Hindernisse entfernen.
• Möglicherweise ist die Torfeder defekt. Diese muss durch einen Fachbetrieb ausgetauscht werden.

2. Sendebereich des Handsenders ist zu gering:

• Ist eine Batterie eingelegt? Neue Batterie einlegen.
• Funksteuerung im Fahrzeug an einer anderen Stelle ausprobieren.
• Der Sendebereich verringert sich bei Metalltoren, Aluminium- oder Metallverkleidungen.

3. Tor fährt ohne ersichtlichen Grund zurück:

• Wird das Tor durch irgendetwas behindert? Manuelle Entriegelung ziehen und Tor von Hand bedienen. Bei nicht ausbalanciertem oder festsitzendem Tor wenden Sie sich bitte an den Wartungsdienst.
• Kraft neu programmieren.
• Eis oder Schnee im Schließbereich des Tores räumen.
• Fährt das Tor beim Erreichen der Torposition „Geschlossen“ zurück, muss der Endschalter für diese Torposition eingestellt werden.

Nach Abschluss jeder Einstellung muss der Automatische Sicherheitsrücklauf erneut getestet werden:

- Ein gelegentlich erforderliches Nachstellen der Endschalter ist nicht ungewöhnlich. Insbesondere durch die Witterung kann sich der Torweg verstellen.

4. Tor fährt ohne ersichtlichen Grund zurück, und das Antriebslicht blinkt 5 Sekunden nach dem Rückfahren:

- Sofern installiert, muss die Lichtschranke überprüft werden. Blinkt das Licht, muss die Ausrichtung korrigiert werden.

5. Das Garagentor öffnet und schließt von selbst:

• Alle Handsender löschen und dann neu programmieren. Siehe "Programmierung weiterer Handsender"
• Klemmt die Fernbedienungstaste in der Position "EIN" fest?
• Nur Originalfernbedienungen verwenden!
  • Die Taste der Fernbedienung wurde versehentlich gedrückt (Tasche).
• Das Kabel des Wandtasters ist beschädigt (testweise entfernen).

6. Tor schließt nicht vollständig:

- Endschalter für Torposition „Geschlossen“ einstellen.

Nach jeder Einstellung der Torarmlänge oder des Endschalters für Torposition 'Geschlossen' muss der Automatische Sicherheitsrücklauf erneut getestet werden.

7. Das Tor öffnet sich zwar, schließt jedoch nicht:

- Sofern installiert, muss die Lichtschranke überprüft werden. Blinkt die LED an der Lichtschranke, muss die Ausrichtung korrigiert werden.

Nach Abschluss der Einstellung muss der Automatische Sicherheitsrücklauf erneut getestet werden.

8. Antriebsbeleuchtung schaltet sich nicht an:

- Lampe austauschen (max. Leistung: 21 Watt / 24V/C6).

9. Antriebsbeleuchtung schaltet sich nicht aus:

- Trennen Sie den Antrieb kurzzeitig von der Stromversorgung und versuchen Sie es erneut.

• Die 2.5 Minuten sind noch nicht vorbei.

- Das Kabel am Wandtaster ist beschädigt (Testweise entfernen).

10. Motor brummt kurz, funktioniert dann jedoch nicht:

• Garagentorfedern sind defekt. Tor schließen und mittels Ziehen am Griff den Laufwagen vom Antrieb trennen (manuelle Entriegelung). Tor von Hand öffnen und schließen. Ist das Tor ordnungsgemäß ausbalanciert, wird es an jedem Punkt des Torweges allein durch die Torfedern gehalten. Ist dies nicht der Fall, wenden Sie sich an Ihren Wartungsdienst.
• Tritt dieses Problem bei der ersten Inbetriebnahme auf, ist das Tor möglicherweise versperrt. Torsperre deaktivieren.
• Kraft neu programmieren

11. Das Garagentor öffnet sich von alleine:

• Drücken Sie für 20 Sekunden die Programmiertaste des Antriebs. Anschließend lernen Sie Ihre Handsender, wie in der Anleitung beschrieben, neu ein.
• Siehe unter Punkt 5

12. Antrieb läuft nur in eine Richtung:

• Lösen Sie beide Endschalter von der Schiene und halten Sie einen Haushaltsmagneten daran. Reagiert der Antrieb auf den Haushaltsmagnet ist der Endschalter in Ordnung. Entweder wurde er zu fest angezogen oder der Magnet im Laufwagen fehlt.
• Montieren Sie die beiden Endschalter mit einem nicht-magnetischen Schraubendreher wieder an die Schiene. Ziehen Sie die Schrauben nicht fest an.
• Zu festes Anziehen der Schrauben kann den Endschalter zerstören oder dessen Funktion beeinträchtigen.

13. Torantrieb startet wegen Stromausfall nicht:

• Durch Ziehen am Griff Laufwagen vom Antrieb trennen (manuelle Entriegelung). Das Tor kann nun von Hand geöffnet und geschlossen werden. Wird der Torantrieb erneut aktiviert, schaltet sich auch der Laufwagen wieder ein.
• Sofern installiert, wird der Laufwagen bei Stromausfall mit Hilfe einer externen Notentriegelung von außerhalb der Garage vom Antrieb getrennt.

14. Tor reversiert, nachdem die Kraft eingelernt wurde:

• Schiene beobachten, ob sie sich biegt. Der Antrieb benötigt viel Kraft um das Tor zu bewegen. Tor reparieren oder richtig montieren. Siehe Punkt 11+14 der Installation.
• Tor ist sehr schwer oder in schlechtem Zustand. Rufen Sie einen Fachmann.

15. Schiene verbiegt sich sehr:

- Tor ist sehr schwer, schwergängig oder in schlechtem Zustand. Rufen Sie einen Fachmann. Siehe auch Punkt 11-14 der Installation.

16. Die Antriebsbeleuchtung flackert etwas:

- Wenn das Garagentor sehr schwer ist oder nicht reibungslos läuft. = Normal

17. Der Antreib "überfährt" einen der Endschalter:

• Endschalter wurden auf der falschen Seite der Schiene montiert oder an der falschen Position. Siehe "Montage der Endschalter"
• Ein Funktionstest des Schienenkontakts (Kabel) kann mit einem einfachen Magnet durchgeführt werden.
• Überprüfen Sie, ob die Ummantelung der Kabel der Endschalter beschädigt ist.
• Überprüfen Sie den korrekten Sitz des Magneten im inneren Teil des Laufwagens.

1. PS94331 Handsender
2. PS9747 Codeschloss mit Funkübertragung
3. PS760 Schlüsselschalter mit Kabel
4. PS770 Sicherheitslichtschranke (Reverisert das Tor automatisch ohne dass eine Berührung mit einem Hindernis stattgefunden hat)

Kontakt:

Internet: www.gta-drive.eu

e-mail: [e-mail]

PS943514331

PS760

HE747 PS9747

PS770

25 Ersatzteile

1. 04665 Laufwagen mit Kette und Kabel
2. PS04765 Antriebseinheit
3. 03465B Zubehörbeutel
4. 08660DR Torbefestigung 08660AD
5. 09660B Schienenendstück
6. 09660S Sturzbefestigung
7. 05765 Schienenstreben
8. 06765 Schienenteile
9. PS94331 Handsender
10. HE75 Wandtaster mit Kabel
11. 041A0079 Glühbirne
12. HE1702 Entriegelung

Eingangsspannung .....230VAC 50Hz

Max. Zugkraft .....600N

Leistung .....85 Watt

Normale Drehkraft .....3,0 Nm

Standby-Verbrauch .....6 Watt

Max. Torgewicht. .....60kg

Motor

Typ ....63:1 Schneckenradgetriebe

Spannung .....24VDC

Antriebsmechanismus

Länge des Laufwegs ....2,3 M

Geschwindigkeit .....8 cm/sec

Beleuchtung .....24V / 21 Watt / 2,5Minuten

Sicherheit

Elektronisch ....Automatische Krafteinstellung

Elektrisch ....Thermische Sicherung im

Trafo

Endschaltereinstellung ..Manuell

Abmessungen

Länge (insgesamt) ..... 2,75 m

Erforderliche lichte Höhe 30 mm

Hängendes Gewicht .... 9 kg

Empfängercoderegister

Rolling Code .....8

Betriebsfrequenz .....433,92 MHz

Adresse für Service und Warensendungen:

Homentry

Alfred-Nobel-Str. 4

D-66793 Saarwellingen

Kontakt:

Telefon: [phone] (€0,14 / Min)

Internet: www.gta-drive.eu

e-mail: [e-mail]

Sitz der Gesellschaft:

Homentry Vertriebsgesellschaft mbH

Am Goldhammer 4

D-90491 Nürnberg

Garantie

Die Garantiezeit beträgt 3 Jahre und beginnt am

Tag des Kaufs. Bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Während der

Garantiezeit können defekte Garagentorantriebe unfrei an die oben angegebene Serviceadresse gesandt werden. Sie erhalten dann ein neues oder ein repariertes Gerät kostenlos zurück. Um Ihnen schnellstmöglich zu helfen, setzen Sie sich bitte vorab mit uns in Verbindung.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zur Reparatur an die oben angegebende Adresse zu senden oder Ersatzteile zu bestellen. Nach Ablauf der Garantiezeit sind anfallende Reparaturen kostenpflichtig.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Índice

página

Normas de Segurança importantes 20

Homentry Vertriebsgesellschaft mbH

Am Goldhammer 4

D-90491 Nürnberg

Garantia

Konformitätserklärung

Der aufgeführte automatische Garagentoröffner entspricht den anwendbaren Abschnitten der Normen EN55014-1 (2000), EN55014-2 (1997), EN61000-3-2 (2000), EN61000-3-3 (1995), EN 301 489-3 (V1.3.1), EN 300 220-3 (V1.1.1), EN60335-1 (1994) und EN60335-2-95 (2004) gemäß den Bestimmungen und aller Ergänzungen der europäischen Richtlinien 2004/108/EWG, 2006/95/EWG, 2006/42/EG und 1999/5/EG.; Modell:....PSGTA60 S./N.:.....xxxxx000001 - xxxxx99999

Hersteller: Homentry Vertriebsgesellschaft mbH Am Goldhammer 4 D-90491 Nürnberg

Alle technischen Archivdaten für den Antrieb und das entsprechende Zubehör werden von der Homentry Vertriebsgesellschaft mbH verwahrt und auf Ersuchen der Behörden im Bedarfsfall zur Verfügung gestellt.

B. P. Kelkhoff

Homentry Vertriebsgesellschaft mbH

Am Goldhammer 4

D-90491 Nürnberg

Dezember 2010

Barbara P. Kelkhoff

CE

Fabricante: Homentry Vertriebsgesellschaft mbH Am Goldhammer 4 D-90491 Nürnberg

Homentry Vertriebsgesellschaft mbH

Am Goldhammer 4

D-90491 Nürnberg

Dezember 2010

Barbara P. Kelkhoff

CE
