Produkttyp	LCD-Monitor
Marke	BenQ
Modell	Mobiuz GW2475H
Bildschirmdiagonale	24 Zoll (61 cm)
Auflösung	1920 x 1080 (Full HD)
Seitenverhältnis	16:9
Panel-Technologie	LCD (LED-Hintergrundbeleuchtung)
Farbraum	sRGB
Flimmerfrei	Ja
Low Blue Light	Ja (verschiedene Modi)
Eingänge	1x D-Sub, 2x HDMI
Kopfhörerausgang	Ja
VESA-Halterung	100 x 100 mm
Stromversorgung	Internes Netzteil
Leistungsaufnahme (Betrieb)	ca. 25 W
Leistungsaufnahme (Standby)	< 0,5 W
Gewicht (mit Standfuß)	ca. 4,5 kg
Maße (mit Standfuß)	ca. 540 x 420 x 180 mm
Neigbar	Ja
Besonderheiten	AMA, Senseye Demo, Dynamischer Kontrast, OSD-Sperre, DDC/CI, Automatischer HDMI-Wechsel, Auto-Abschaltung
Sicherheit	Kensington-Schloss, Netztrennung über Netzstecker
Lieferumfang	Monitor, Standfuß, Netzkabel, D-Sub-Kabel, Kurzanleitung, Sicherheitshinweise
Reinigung	Mit weichem, fusselfreiem Tuch reinigen; keine aggressiven Reinigungsmittel

Häufig gestellte Fragen - Mobiuz GW2475H BENQ

Wie kann ich die Helligkeit einstellen?

Drücken Sie eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie Menü > Bild > Helligkeit und passen Sie den Wert von 0 bis 100 an.

Wie aktiviere ich den Low Blue Light Modus?

Drücken Sie die Benutzer-Taste 1 (standardmäßig für Low Blue Light) oder gehen Sie zu Menü > Bild erweitert > Bildmodus und wählen Sie einen Low Blue Light Modus (z.B. Lesen, Büro).

Wie schließe ich den Monitor an einen Computer an?

Schalten Sie Computer und Monitor aus. Verbinden Sie das D-Sub- oder HDMI-Kabel mit dem entsprechenden Anschluss an Monitor und Computer. Schließen Sie das Netzkabel an und schalten Sie beide Geräte ein. Wählen Sie ggf. die richtige Eingangsquelle über das OSD.

Wie befestige ich den Monitor an einer Wandhalterung?

Entfernen Sie den Standfuß (siehe Handbuch). Befestigen Sie eine VESA-kompatible Wandhalterung mit vier M4 x 10 mm Schrauben an der Rückseite des Monitors. Beachten Sie die Tragfähigkeit der Wand.

Was bedeutet die Meldung 'Signal außerhalb des Bereichs'?

Diese Meldung erscheint, wenn die Auflösung oder Bildwiederholfrequenz vom Monitor nicht unterstützt wird. Laden Sie den richtigen Treiber von der BenQ-Website und stellen Sie die native Auflösung (1920x1080) ein.

Wie setze ich die Monitor-Einstellungen auf die Werkseinstellungen zurück?

Gehen Sie zu Menü > System > Vorgabe und wählen Sie JA, um alle Einstellungen zurückzusetzen.

Wie reinige ich den Bildschirm richtig?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel. Reinigen Sie die Bildschirmoberfläche mit einem weichen, fusselfreien Tuch. Verwenden Sie keine Reinigungssprays, Glasreiniger oder aggressive Mittel.

Warum kommt kein Ton aus dem Kopfhörer?

Stellen Sie sicher, dass der Kopfhörer richtig in der Kopfhörerbuchse steckt. Überprüfen Sie die Audioeinstellungen im OSD unter Audio und erhöhen Sie die Lautstärke. Bei Modellen ohne Lautsprecher ist der Ton nur über Kopfhörer möglich.

Wie ändere ich die Eingangsquelle?

Drücken Sie die Benutzer-Taste 2 (standardmäßig für Eingabe) oder gehen Sie zu Menü > Anzeige > Eingabe und wählen Sie die gewünschte Quelle: D-Sub, HDMI 1 oder HDMI 2.

Was ist die AMA-Funktion und wie aktiviere ich sie?

AMA (Advanced Motion Acceleration) verbessert die Graustufen-Reaktionszeit und reduziert Bewegungsunschärfe. Aktivieren Sie es unter Menü > Bild > AMA und wählen Sie Hoch oder Premium.

BEDIENUNGSANLEITUNG Mobiuz GW2475H BENQ

Copyright © 2020 BenQ Corporation. Alle Rechte vorbehalten. Diese Veröffentlichung darf nicht ohne die vorherige schriftliche Genehmigung von BenQ Corporation in irgendeiner Form oder durch elektronische, mechanische, magnetische, optische, chemische, manuelle oder andere Mittel reproduziert, übertragen, umgeschrieben, in einem Datenabfragesystem gespeichert oder in irgendeine Sprache oder Computersprache übersetzt werden.

Ausschlusserklärung

BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

Die Leistung von Flimmerfrei kann durch externe Faktoren wie z.B. schlechte Kabelqualität, instabile Stromversorgung, Signalinterferenz oder schlechte Erdung beeinträchtigt werden und nicht nur auf die oben genannten Faktoren beschränkt sein. (Nur für flimmerfreie Modelle anwendbar.)

BenQ ecoFACTS

Produktunterstützung

Dieses Dokument soll den Kunden stets die aktuellsten und genauesten Informationen bieten. Alle Inhalte können daher von Zeit zu Zeit ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie die Webseite für die neueste Version dieses Dokuments und andere Produktinformationen. Die verfügbaren Dateien variieren je nach Modell.

I. Stellen Sie sicher, dass der Computer eine Verbindung zum Internet besitzt.
2. Besuchen Sie die lokale Webseite von www.BenQ.com. Das Layout der Website kann sich je nach Region/Land unterscheiden.

- Benutzerhandbuch und zugehöriges Dokument: www.BenQ.com > Support > Download & FAQ > model name > Bedienungsanleitung

- Treiber und Anwendungen: www.BenQ.com > Support > Download & FAQ > model name > Software

Bitte befolgen Sie diese Sicherheitshinweise, um die optimale Leistungsfähigkeit und die maximale Lebensdauer Ihres Monitors zu erreichen.

• Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt.
• Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Dieses Gerät darf nur an einem Stromnetz betrieben werden, das den Angaben auf dem Markierungsetikett entspricht. Wenn Sie nicht sicher sind, ob diese Anforderungen erfüllt sind, wenden Sie sich an Ihren Händler oder Ihr örtliches Stromversorgungsunternehmen.
• Dieses Klasse I Gerät mit Netzstecker Typ A muss mit Schutzerdung verbunden werden.
• (Wenn das Gewicht des Produktes kleiner oder gleich 3 kg ist) muss ein zugelassenes Netzkabel größer oder gleich H03VV-F, 3G, 0,75mm ^2 verwendet werden.
• (Wenn das Gewicht des Produktes größer als 3 kg ist) muss ein zugelassenes Netzkabel größer oder gleich H05VV-F oder H05RR-F, 3G, 0,75mm ^2 verwendet werden.
• Verwenden Sie nur das von BenQ bereitgestellte Netzkabel. Verwenden Sie auf keinen Fall ein Netzkabel, das beschädigt aussieht oder zerfranst ist.
• (Wenn eine Fernbedienung vorgesehen ist) RISIKO DER EXPLOSION, WENN BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD. ENTSORGEN SIE BENUTZTE BATTERIEN ENTSPRECHEND DER ANWEISUNGEN.

Für Modelle mit Netzteile:

• Verwenden Sie nur das gelieferte Netzteil zusammen mit dem LCD-Monitor. Wenn Sie eine andere Art von Netzteil verwenden, kann es zu Fehlfunktionen und/oder Gefahren kommen.
• Sorgen Sie für ausreichende Belüftung um das Netzteil herum, wenn Sie es verwenden, um das Gerät zu bedienen oder den Akku aufzuladen. Legen Sie kein Papier oder andere Objekte auf das Netzteil, um Hitzestau zu vermeiden. Verwenden Sie das Netzteil nicht, wenn es sich in der Tragetasche befindet.
• Schließen Sie das Netzteil an eine geeignete Netzquelle an.
• Versuchen Sie nicht, das Netzteil selbst zu reparieren. Im Innern befinden sich keine Teile, die repariert werden können. Ersetzen Sie die Einheit, falls sie beschädigt ist oder viel Feuchtigkeit ausgesetzt wurde.

Reinigung und Pflege

• Stellen Sie den Monitor nicht mit der Vorderseite nach unten auf den Boden oder eine Tischfläche. Andernfalls können Kratzer auf der Bildschirmoberfläche auftreten.
• Das Gerät muss vor dem Betrieb an der Gebäudestruktur befestigt werden.

• (Für Modelle, die Wand- oder Deckenmontage unterstützen)

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.

• Stellen Sie sicher, dass das Wandmaterial und die Standard Wandmontagehalterung (separat erhältlich) stabil genug sind, um das Gewicht des Monitors zu tragen.
• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

- Trennen Sie das Produkt vor der Reinigung immer von der Steckdose. Reinigen Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger.

• Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht blockiert oder abgedeckt werden. Der Monitor darf nur dann in der Nähe von oder über Heizkörpern bzw. Wärmequellen aufgestellt oder in Gehäuse eingebaut werden, wenn eine ausreichende Lüftung gewährleistet ist.
• Stellen Sie keine schweren Lasten auf den Monitor, um mögliche Verletzungen oder Beschädigungen des Monitors zu vermeiden.
• Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen.
• Beziehen Sie sich auf das Produktetikett für Informationen über Nennleistung, Herstellungsdatum und Kennzeichnungen.

Wartung

• Warten Sie das Gerät nicht selbst, da Sie sich beim Öffnen oder Entfernen des Schutzgehäuses gefährlichen Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z.B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal.
• Kontaktieren Sie Ihren Kaufort oder besuchen Sie die Webseite von www.BenQ.com für weitere Unterstützung.

Vorsicht

• Der Monitor sollte 50 \~ 70 cm (20 \~ 28 Zoll) Abstand zu Ihren Augen haben.
• Wenn Sie über einen längeren Zeitraum auf den Bildschirm blicken, könnte dies zu einer Ermüdung Ihrer Augen führen und Ihre Sehkraft beeinträchtigen. Ruhen Sie Ihre Augen für jede 1 Stunde der Produktnutzung 5 \~ 10 Minuten lang aus.
• Verringern Sie die Belastung Ihrer Augen, indem Sie weit entfernte Gegenstände anvisieren.
• Häufiges Blinzeln und Augenübungen helfen dabei, Ihre Augen nicht austrocknen zu lassen.

Inhaltsverzeichnis

Copyright 2

Produktunterstützung 3

Erste Schritte 7

Monitoransicht und Anschlüsse 9

Frontansicht....9

Rückansicht....9

Eingangs- und Ausgangsanschlüsse 10

Installation der Monitor-Hardware ....II

So trennen Sie den Monitor und den Sockel ab 16

Verwenden der Monitor-Montageeinheit 18

Optimale Benutzung des BenQ-Monitors 19

Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet.... 19

Installation auf einem neuen Computer 20

Aktualisierung des Treibers auf einem bereits installierten Computer 21

Windows 10-System installieren 22

Windows 8 (8.1)-System installieren ....23

Windows 7-System installieren ....24

So stellen Sie den Monitor ein 25

Die Steuerpalette 25

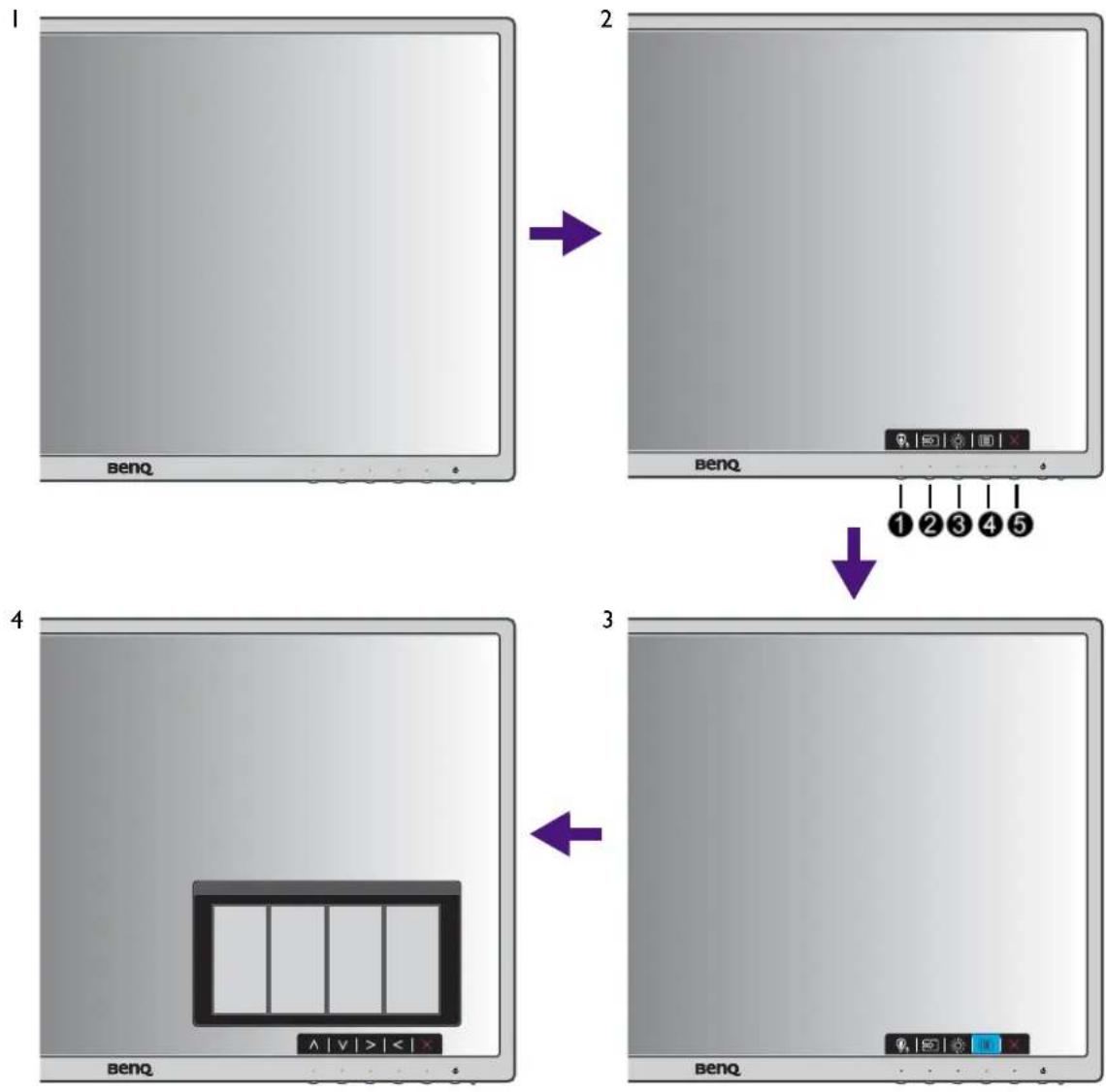

Grundlegende Menübedienung 26

Bildoptimierung 28

Anpassen der Direkttasten 28

Einstellen des Anzeigemodus 29

Auswahl eines passenden Bildmodus für Lesen 29

Verwendung des Hauptmenüs 30

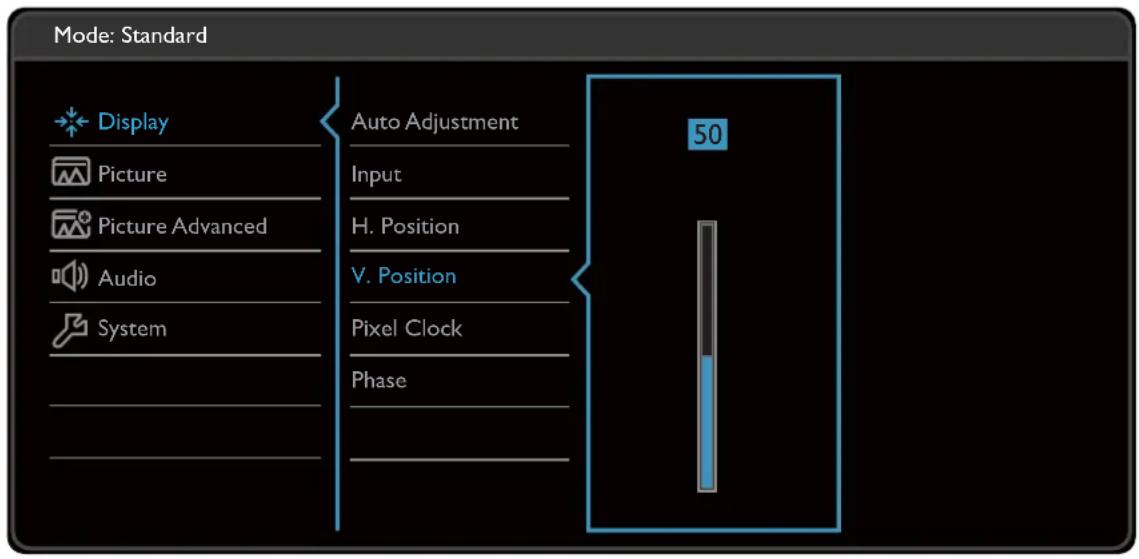

Anzeigemenü 3 l

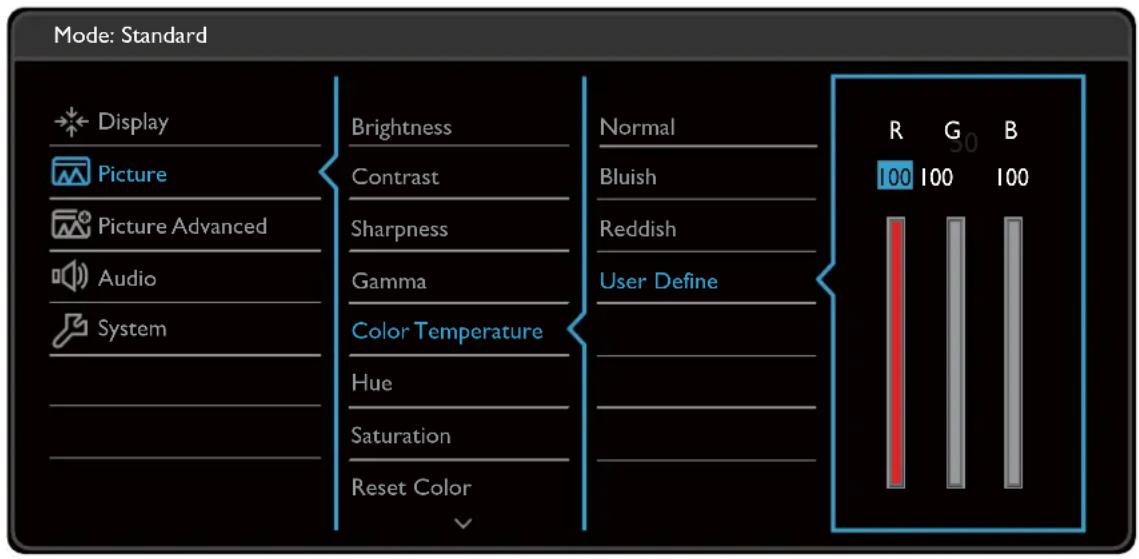

Bild Menü 33

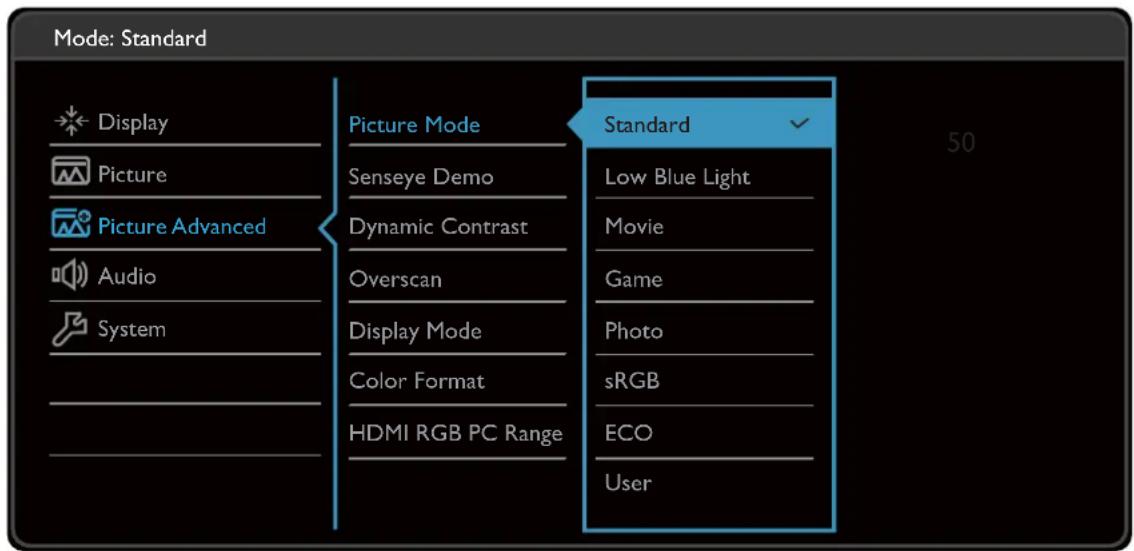

Bild erweitert Menü 35

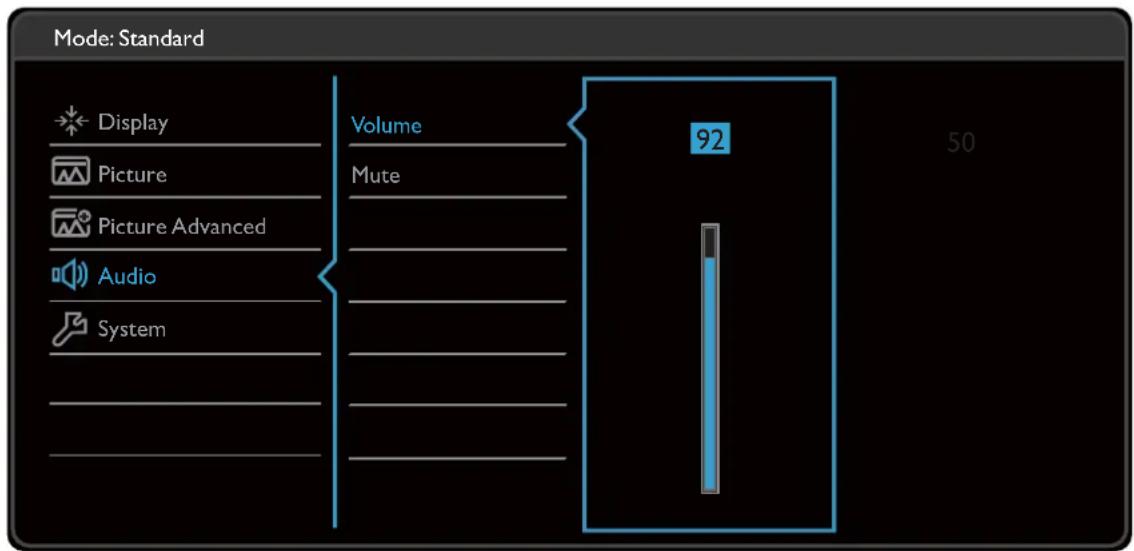

Audio Menü (nur ausgewählte Modelle) 39

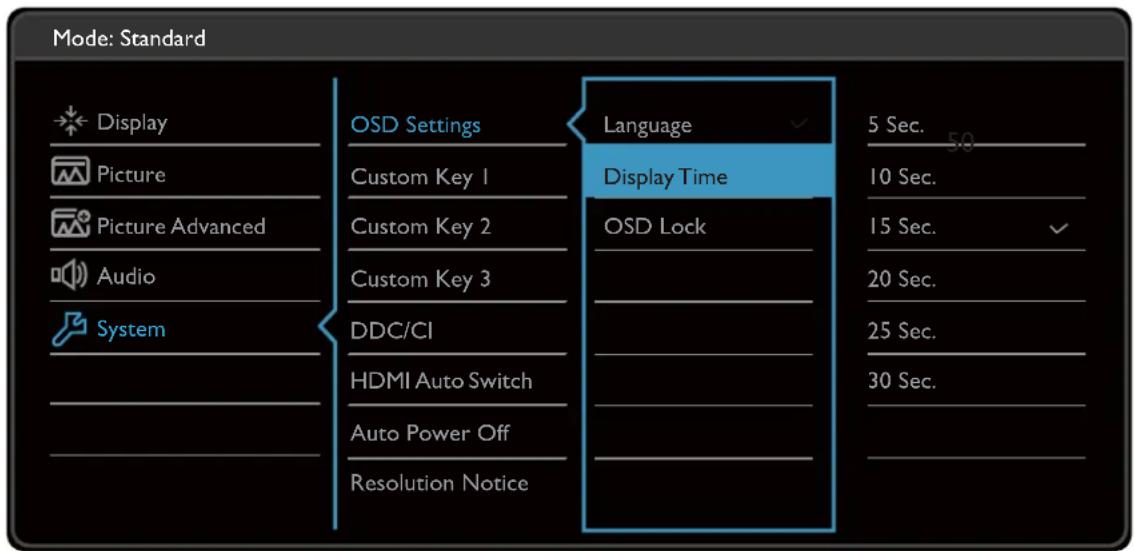

System Menü 40

Fehlerbehebung 44

Häufig gestellte Fragen (FAQ) 44

Weitere Hilfe? 46

Erste Schritte

Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben.

BenQ LCD-Monitor (Modelle mit Standardrahmen)	(Rand-zu-Rand Modelle)
Monitorständer(Variiert je nach Modell.)
Monitorsockel(Variiert je nach Modell.)
Kurzanleitung
Wichtige Sicherheitsanweisungen
Behördliche Bestimmungen
Netzkabel(Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.)
Videokabel: D-Sub
Videokabel: DVI-D(Optionales Zubehör)
Videokabel: HDMI(Optionales Zubehör)
Audiokabel(Optionales Zubehör)

• Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Der Lieferumfang kann ohne vorherige Ankündigung geändert werden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.
• Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports

Bewahren Sie das Produkt und das Zubehör immer außerhalb der Reichweite von Kleinkindern auf.

Monitoransicht und Anschlüsse

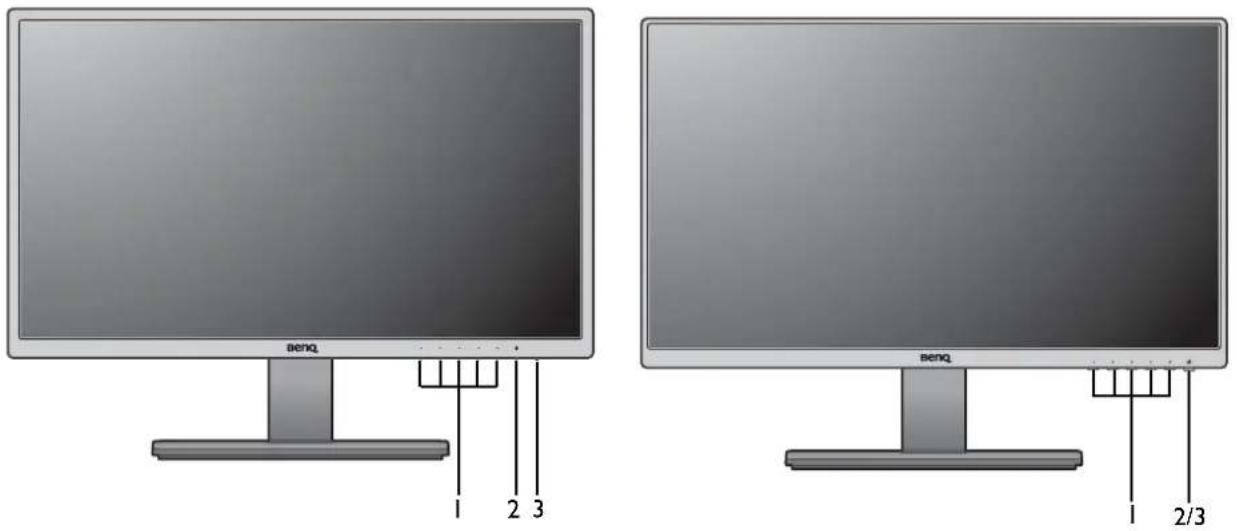

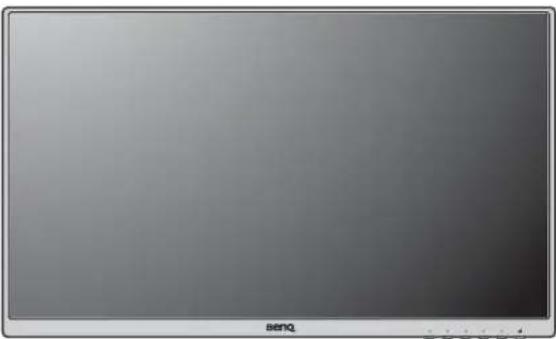

Frontansicht

(Modelle mit Standardrahmen) (Rand-zu-Rand Modelle)

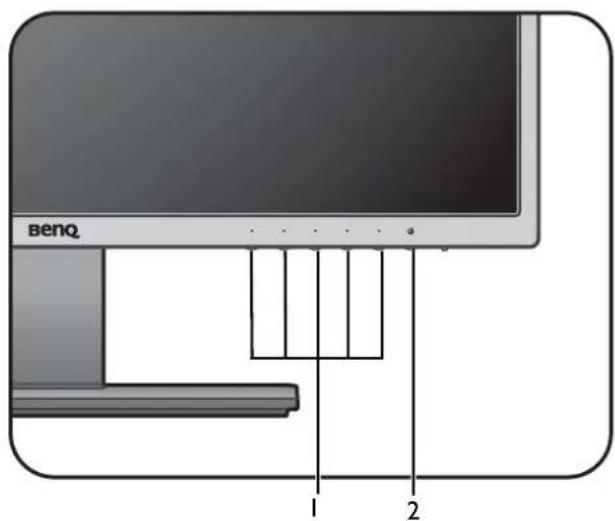

I. Kontrolltasten
2. Ein-/Aus-Taste
3. Netz LED-Anzeige

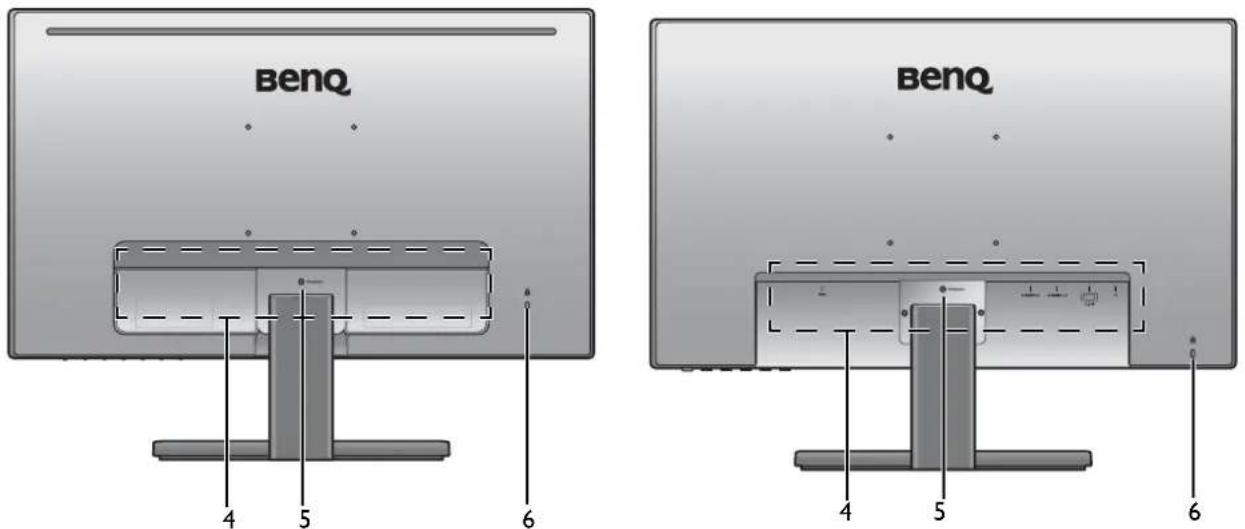

Rückansicht

(Modelle mit Standardrahmen) (Rand-zu-Rand Modelle)

1. Eingangs- und Ausgangsanschlüsse (Modellabhängig, siehe Eingangs- und Ausgangsanschlüsse auf Seite 10)
2. Ständerauslöser
3. Kensington-Schloss Steckplatz

• Das obige Diagramm kann sich von Modell zu Modell unterscheiden.
• Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

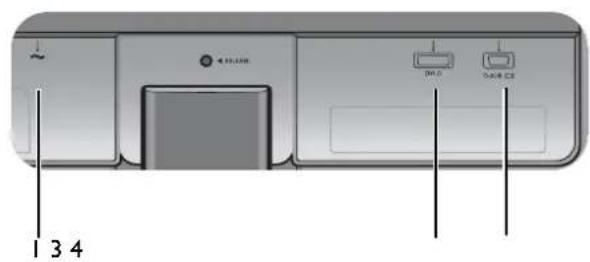

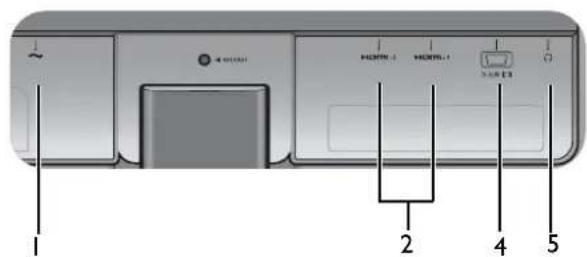

Eingangs- und Ausgangsanschlüsse

Eingangs- und Ausgangsanschlüsse können sich je nach Modell unterscheiden. Prüfen Sie die Produktspezifikationen auf der Webseite für Details.

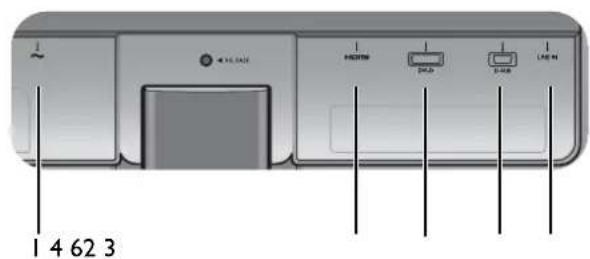

Modelle mit Dual-Eingängen I. Netzbuchse

1. HDMI-Anschlüssen

2. DVI-D-Anschluss

3. D-Sub-Anschluss

4. Kopfhörerbuchse

5. Audio-Eingang

Modelle mit HDMI-Eingängen

Modelle mit Lautsprechern

Installation der Monitor-Hardware

• Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.
• Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors.
  • Die folgenden Diagramme dienen lediglich als Beispiel. Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden.
• Seien Sie besonders vorsichtig, wenn Ihr Monitor ein Rand-zu-Rand Monitor ist.
• Vermeiden Sie Fingerdruck auf der Bildschirmoberfläche.

I. Anbringen des Monitorsockels.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie freien Platz auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. das Verpackungsmaterial des Monitors, unter den Monitor legen.

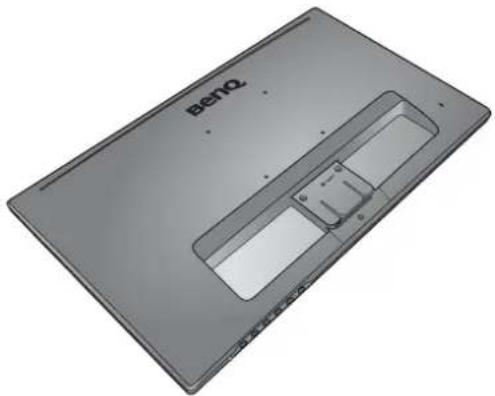

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere, gepolsterte Oberfläche.

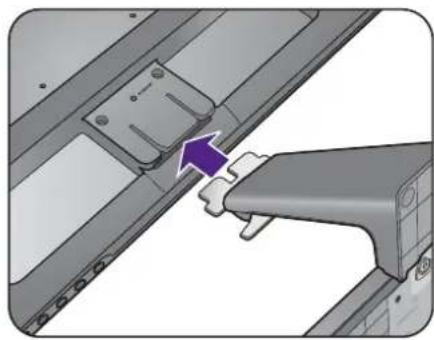

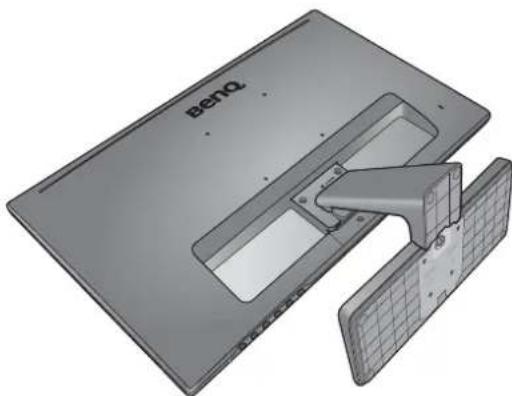

Bringen Sie den Monitorständer am Monitorsockel wie abgebildet an, bis er festsitzt.

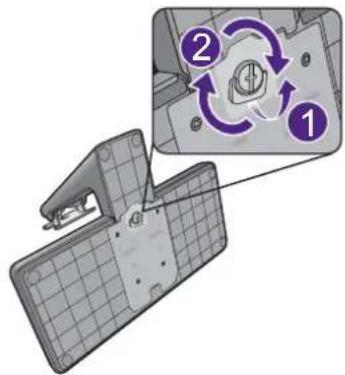

Ziehen Sie die Schraube unten am Monitor wie in der Abbildung gezeigt fest.

Die Abbildungen in diesem Dokument dienen lediglich als Beispiele und könnten sich vom Aussehen des Produktes unterscheiden.

Richten Sie den Arm am Ende des Monitors aus und drücken Sie ihn hinein, bis eine Klicken zu hören ist und er festsitzt.

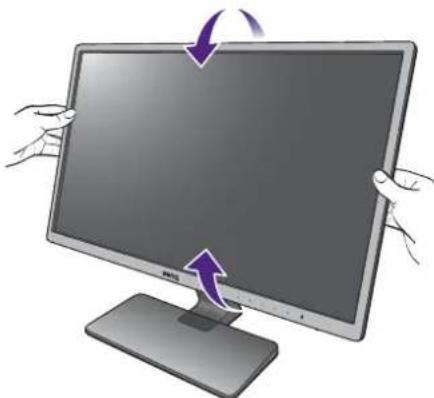

Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche.

Sie sollten die Position des Monitors und den Winkel des Bildschirmes so auswählen, dass Reflektionen von anderen Lichtquellen minimiert werden.

Wenn Ihr Monitor ein Rand-zu-Rand Monitor ist, behandeln Sie ihn mit Sorgfalt. Vermeiden Sie zu starken Druck auf den Monitor.

2. Schließen Sie das PC-Videokabel an.

Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind.

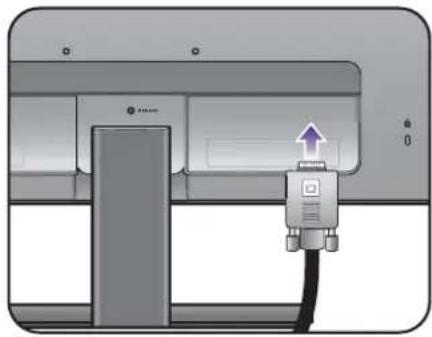

D-Sub-Kabel anschließen

Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an.

Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.

DVI-D-Kabel anschließen

Schließen Sie den Stecker des DVI-D-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an.

Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.

HDMI-Kabel anschließen

Schließen Sie den Stecker des HDMI-Kabels an den HDMI-Anschluss am Monitor an. Schließen Sie das andere Ende des Kabels an den HDMI-Anschluss des digitalen Ausgangsgerätes an.

Falls mehr als eine Videübertragungsmethode verfügbar ist, sollten Sie die Bildqualität jedes Videokabels in Betracht ziehen, bevor Sie die Verbindung herstellen.

• Bessere Qualität: HDMI / DVI-D
• Gute Qualität: D-Sub

Die im Lieferumfang enthaltenen Videokabel und die Anschlussabbildungen auf der rechten Seite können sich von dem in Ihrer Region erhältlichem Produkt unterscheiden.

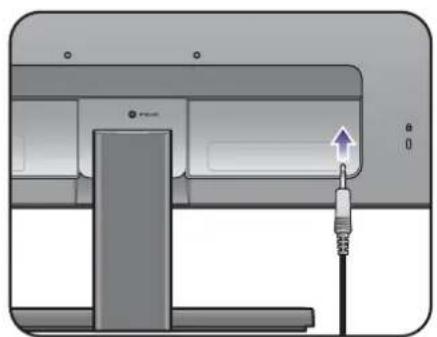

3. Anschließen des Kopfhörers.

Sie können Kopfhörer an die Kopfhörerbuchse Rückseite am Monitor anschließen.

Entweder

1. Schließen Sie das Audiokabel an (für Modelle mit Lautsprechern).

Schließen Sie das Audiokabel an den Anschluss auf der Rückseite des Monitors (Line In) und die Audioausgabe-Schnittstelle Ihres Rechners an.

1. Anschließen des Netzkabels an den Monitor.

Stecken Sie das eine Ende des Netzkabels in die Buchse \~ auf der Rückseite des Monitors. Schließen Sie das andere Ende noch nicht an eine Netzquelle an.

1. Schließen Sie nun den Strom an, und schalten Sie das Gerät ein.

Stecken Sie das andere Ende des Netzkabels in eine Netzsteckdose ein und schalten Sie diese ggf. ein.

Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

Schalten Sie den Monitor mit der Ein-/Aus-Taste am Monitor ein und aus.

Schalten Sie auch den Computer ein und wählen Sie eine Eingangsquelle über die OSD-Steuerungstasten aus, falls sie nicht automatisch erkannt wird. Die angezeigten Eingangssymbole variieren je nach verfügbaren Videoeingängen des gekauften Modells.

Befolgen Sie die Anweisungen in Optimale Benutzung des BenQ-Monitors auf Seite 19, um die Monitor Software zu installieren.

Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.

Um ein Einbrennen des Bildes zu vermeiden, sollten Sie über einen längeren Zeitraum kein festes Bild anzeigen. Wechseln Sie die Bildinhalte häufiger.

So trennen Sie den Monitor und den Sockel ab

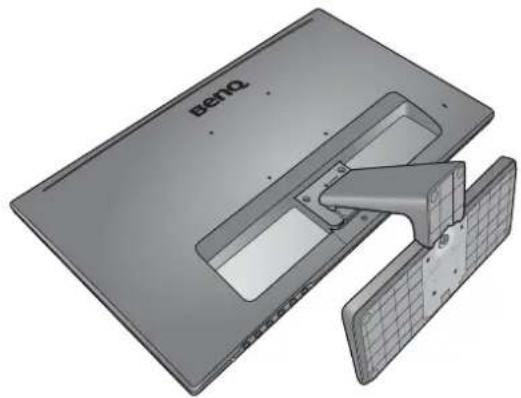

I. Vorbereiten des Monitors und der Arbeitsfläche.

Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

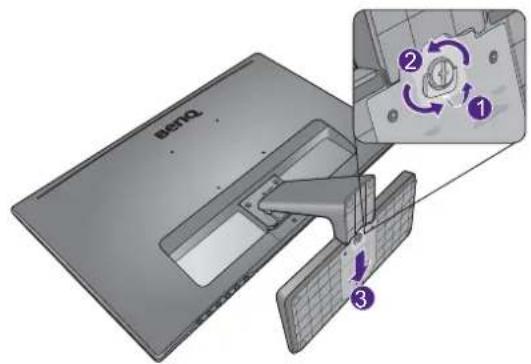

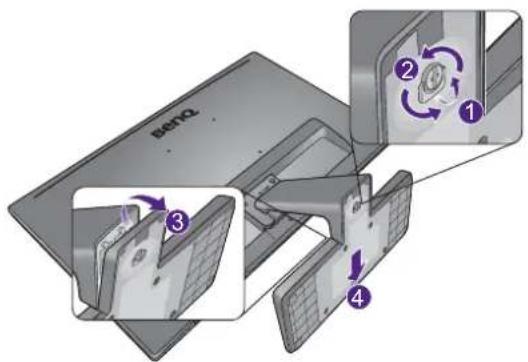

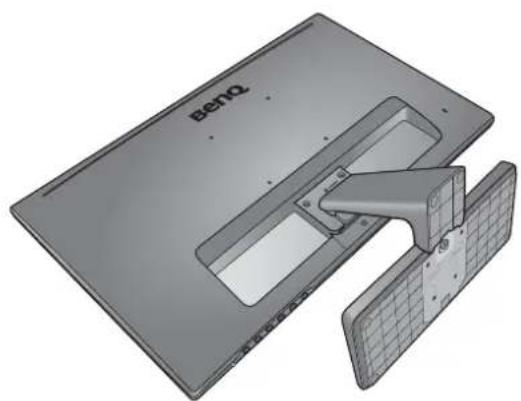

2. Entfernen Sie den Sockel des Monitors.

- Drehen Sie die Schraube unten am Monitorsockel heraus und trennen Sie den Sockel wie gezeigt ab.

Entweder

Oder

- Drehen Sie die Schraube unten am Monitorsockel heraus. Ziehen Sie den Ständer anschließend nach hinten vom Ständer weg und nehmen Sie den Monitorsockel wie abgebildet ab.

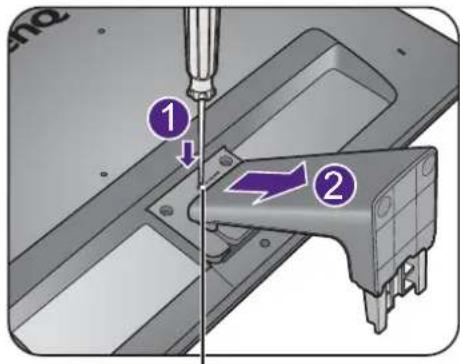

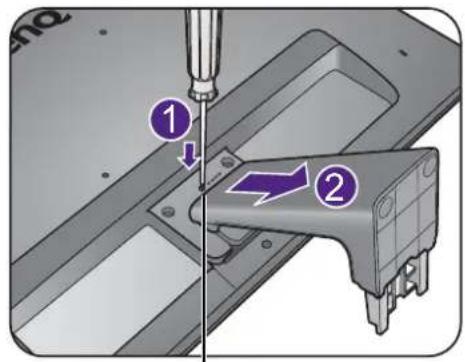

3. Entfernen Sie den Monitorständer.

Fügen Sie einen spitzen Gegenstand wie z.B. einen Schraubenzieher in die Öffnung über dem Monitorständerarm ein und drücken Sie den Schraubenzieher anschließend gegen die Auslösetaste im Inneren der Öffnung. Ziehen Sie dann den Monitorständer nach hinten vom Monitor weg.

Verwenden der Monitor-Montageeinheit

Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren.

Warnhinweise

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.
• Stellen Sie sicher, dass das Wandmaterial und die Standard Wandmontagehalterung (separat erhältlich) stabil genug sind, um das Gewicht des Monitors zu tragen. Informationen zum Gewicht finden Sie in den Produktspezifikationen auf der Webseite.
• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

I. Entfernen Sie den Ständer des Monitors.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere gut gepolsterte Oberfläche.

Fügen Sie einen spitzen Gegenstand wie z.B. einen Schraubenzieher in die Öffnung über dem Monitorständerarm ein und drücken Sie den Schraubenzieher anschließend gegen die Auslösetaste im Inneren der Öffnung. Ziehen Sie dann den Monitorständer nach hinten vom Monitor weg.

Für den Fall, dass Sie Ihren Monitor in Zukunft wieder auf den Ständer stellen möchten, bewahren Sie den Monitorsockel, den Monitorständer und die Schrauben an einem sicheren Ort auf.

2. Folgen Sie den Anweisungen in der

Anleitung für die

Wandbefestigungsklammer, die Sie gekauft haben, um den Monitor anzubringen.

Verwenden Sie vier M4 x 10 mm Schrauben, um die VESA Standard Wandhalterung am Monitor zu befestigen. Stellen Sie sicher, dass alle Schrauben richtig angezogen sind. Wenden Sie sich für die Wandmontageinstallation und Sicherheitsvorkehrungen an einen Fachtechniker oder den BenQ Kundendienst.

Optimale Benutzung des BenQ-Monitors

Sie sollten die auf der lokalen Webseite angebotene Treibersoftware für den BenQ LCD-Monitor installieren, damit Sie den größten Nutzen von Ihrem BenQ Farb-LCD-Monitor haben. Siehe Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 19 für weitere Einzelheiten.

Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) oder, ob Sie eine bereits eingerichtete Installation aktualisieren (also ob schon eine Monitor Treibersoftware existiert) wollen.

Egal welcher Fall zutrifft, das nächste Mal, wenn Sie Ihren Computer einschalten (nachdem Sie Ihren Monitor am Computer angeschlossen haben), wird Windows Ihre neue (oder eine andere) Hardware automatisch erkennen und startet seinen Neue Hardware gefunden Assistenten.

Folgen Sie den Anweisungen des Assistenten. Folgen Sie den detaillierten Anweisungen für entweder die automatische (neue) oder aktualisierte (bereits vorhandene) Installation. Siehe:

• Installation auf einem neuen Computer auf Seite 20.
- Aktualisierung des Treibers auf einem bereits installierten Computer auf Seite 21.

- Wenn Sie einen Benutzernamen und ein Passwort benötigen, um sich bei Ihrem Windows System anzumelden, dann müssen Sie Administratorenrechte haben, um die Treibersoftware installieren zu können. Wenn Ihr Computer an ein Netzwerk angeschlossen ist, könnten die Sicherheitseinstellungen des Netzwerkes Sie davon abhalten, die Software auf Ihrem Computer zu installieren.

- Um den Namen des gekauften Modells herauszufinden, schauen Sie auf das Typenschild an der Rückseite des Monitors.

Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet

I. Laden Sie die richtigen Treiberdateien von www.BenQ.com > Support > Download & FAQ > Modellname > Software herunter.
2. Extrahieren Sie die Treiberdateien in einen leeren Ordner. Merken Sie sich den Ort, an den Sie die Dateien extrahiert haben.

Installation auf einem neuen Computer

Diese Anweisungen beschreiben, wie die BenQ LCD-Monitortreibersoftware auf einem neuen Computer installiert wird, auf dem noch nie ein Monitortreiber installiert war. Diese Anweisungen können nur dann angewendet werden, wenn der Computer noch nie gebraucht wurde, und wenn der BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll.

Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist). Sie sollten statt dessen den Anweisungen in Aktualisierung des Treibers auf einem bereits installierten Computer folgen.

1. Folgen Sie den Anweisungen in Installation der Monitor-Hardware auf Seite 11. Wenn Windows startet, wird es den neuen Monitor erkennen und den Neue Hardware gefunden Assistenten starten. Folgen Sie den Anweisungen, bis die Option Treiber für Hardwarekomponente installieren erscheint.
2. Markieren Sie die Option Einen passenden Treiber suchen, und klicken Sie auf Weiter.
3. Prüfen Sie, ob der Assistent den korrekten Namen des Monitors ausgewählt hat, und klicken Sie dann auf Weiter.
4. Klicken Sie auf Fertig stellen.
5. Starten Sie den Computer neu.

Aktualisierung des Treibers auf einem bereits installierten Computer

Diese Anweisungen beschreiben die manuelle Aktualisierung eines bereits existierenden Monitortreibers auf einem Computer, auf dem Microsoft Windows installiert ist. Aktuelle Tests haben die Kompatibilität mit den Betriebssystemen (OS) Windows 10, Windows 8 (8.1) und Windows 7 Operating System nachgewiesen.

Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. Wir können daher nicht garantieren, dass die Verwendung auch in diesen Systemen möglich ist.

Um den Monitortreiber zu installieren, müssen Sie die geeignete Informationsdatei (.inf) unter den heruntergeladenen Treiberdateien für das jeweilige Monitormodell auswählen. Windows wird dann die entsprechenden Treiberdateien installieren. Sie müssen nur das richtige Verzeichnis angeben. Windows hat einen Assistent für Gerätetreiber-Updates, der Sie automatisch durch die Dateiauswahl und den Installationsprozess führt.

Siehe:

• Windows 10-System installieren auf Seite 22.
• Windows 8 (8.1)-System installieren auf Seite 23.
• Windows 7-System installieren auf Seite 24.

Windows 10-System installieren

I. Öffnen Sie Eigenschaften von Anzeige.

Wechseln Sie nach Start, Einstellungen, Geräte, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

1. Wählen Sie den Eintrag Eigenschaften aus dem Menü.
2. Klicken Sie auf die Registerkarte Hardware.
3. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche Eigenschaften.
4. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren.
5. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer nach Treibersoftware suchen.
6. Klicken Sie auf Durchsuchen und suchen Sie nach den aus dem Internet heruntergeladenen Treiberdateien, wie es unter Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 19 beschrieben wird.
7. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

Windows 8 (8.1)-System installieren

I. Öffnen Sie Eigenschaften von Anzeige.

Bewegen Sie den Cursor auf dem Bildschirm nach rechts unten oder drücken Sie auf die Windows + C Tasten auf der Tastatur, um die Charm (Kategorie)-Leiste aufzurufen. Wechseln Sie nach Einstellungen, Systemsteuerung, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

Oder rechtsklicken Sie auf das Desktop und wählen Sie Personalisieren, Anzeige, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

1. Wählen Sie den Eintrag Eigenschaften aus dem Menü.
2. Klicken Sie auf die Registerkarte Hardware.
3. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche Eigenschaften.
4. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren.
5. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer nach Treibersoftware suchen.
6. Klicken Sie auf Durchsuchen und suchen Sie nach den aus dem Internet heruntergeladenen Treiberdateien, wie es unter Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 19 beschrieben wird.
7. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

Windows 7-System installieren

I. Öffnen Sie Eigenschaften von Anzeige.

Wechseln Sie nach Start, Systemsteuerung, Hardware und Sound, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

Oder rechtsklicken Sie auf das Desktop und wählen Sie Personalisieren, Anzeige, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

1. Wählen Sie den Eintrag Eigenschaften aus dem Menü.
2. Klicken Sie auf die Registerkarte Hardware.
3. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche Eigenschaften.
4. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren.
5. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer nach Treibersoftware suchen.
6. Klicken Sie auf Durchsuchen und suchen Sie nach den aus dem Internet heruntergeladenen Treiberdateien, wie es unter Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 19 beschrieben wird.
7. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

So stellen Sie den Monitor ein

Die Steuerpalette

Nr.	Name Beschreibung
1.	Steuerungstasten Zugriff	auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste.
2.	Ein/Aus-Taste	Schaltet die Stromversorgung ein oder aus.

Grundlegende Menübedienung

Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern.

I. Drücken Sie auf eine der Steuerungstasten.
2. Das Direkttasten-Menü wird angezeigt. Die linke drei Steuerungen sind Benutzer-Tasten und besitzen bestimmte Funktionen.
3. Wählen Sie (Menü), um das Hauptmenü aufzurufen.
4. Folgen Sie den Symbolen neben den Steuerungstasten im Hauptmenü, um Einstellungen vorzunehmen oder eine Auswahl zu treffen. Weitere Einzelheiten über Menüoptionen finden Sie unter Verwendung des Hauptmenüs auf Seite 30.

Nr.	OSD im Direkttasten-Menü	OSD-Symbol im Hauptmenü	Funktion
1	Benutzer-Taste 1	^	Standardmäßig ist die Taste auch die Direkttaste für Low Blue Light / Low Blue Light Plus(*).Für die Änderung der Standardeinstellungen, siehe Anpassen der Direkttasten auf Seite 28.Dient der Erhöhung.
2	Benutzer-Taste 2	Standardmäßig	ist die Taste auch die Direkttaste für Eingabe. Für die Änderung der Standardeinstellungen, siehe Anpassen der Direkttasten auf Seite 28.Dient der Bewegung nach unten/der Verringerung einer Einstellung.
3	Benutzer-Taste 3	> / √	Standardmäßig ist die Taste auch die Direkttaste für Lautstärke (für Modelle mit Lautsprechern) oder Helligkeit (für Modelle ohne Lautsprecher).Für die Änderung der Standardeinstellungen, siehe Anpassen der Direkttasten auf Seite 28.Aufruf von Untermenüs.Auswahl von Menüelementen.
4	Menü • Aktiviert das Hauptmenü.		Rückkehr zum vorherigen Menü.
5	Been. Hiermit können Sie das OSD ausblenden.

• OSD = On Screen Display (Anzeige auf dem Bildschirm).
  Die Direkttasten funktionieren nur, wenn das Hauptmenü nicht angezeigt wird. Die Anzeige für Direkttasten wird automatisch nach ein paar Sekunden ausgeblendet, ohne dass eine Taste bedient werden muss.
• Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.
• *: Die verfügbaren Menüoptionen können je nach Produkt für Ihre Region variieren.

Bildoptimierung

Die einfachste Möglichkeit, um eine optimale Anzeige von einem analogen (D-Sub)-Eingang zu erhalten, ist die Verwendung der Auto-Einst.-Funktion. Rufen Sie Anzeige und Auto-Einst. auf, um das aktuell angezeigte Bild auf dem Bildschirm zu optimieren.

Wenn Sie ein digitales Eingangssignal unter Verwendung eines digitalen (DVI oder HDMI) Kabels an Ihren Monitor anschließen, wird die Auto-Einst.-Funktion deaktiviert, da der Monitor automatisch das beste Bild anzeigt.

Stellen Sie bitte sicher, dass die angeschlossene Grafikkarte auf Ihrem Computer auf die native Auflösung des Monitors eingestellt ist, wenn Sie die Auto-Einst.-Funktion verwenden.

Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. Das Dienstprogramm steht auf der Webseite zur Verfügung. Siehe Produktunterstützung auf Seite 3 für weitere Informationen.

1. Führen Sie das Testprogramm auto.exe aus. Dies ist die beste Methode, um mögliche Veränderungen festzustellen. Sie können auch ein beliebiges anderes Bild verwenden, z.B. das Hintergrundbild Ihres Betriebssystems. Die Verwendung des Programms auto.exe wird jedoch empfohlen.
2. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie (Menü), um das Hauptmenü aufzurufen.
3. Gehen Sie zu Anzeige und Auto-Einst.
4. Wenn Sie vertikales Rauschen beobachten (schimmernde vertikale Zeilen, wie bei einem Gardineneffekt), wählen Sie Pixeluhr und passen Sie den Bildschirm so lange an, bis das Rauschen verschwindet.
5. Wenn Sie horizontales Rauschen beobachten, wählen Sie Phase und passen Sie den Bildschirm so lange an, bis das Rauschen verschwindet.

Anpassen der Direkttasten

Die linke 3 Steuerungstasten (auch als Benutzer-Tasten bezeichnet) dienen als Direkttasten für den direkten Zugriff auf vordefinierte Funktionen. Sie können die Standardeinstellung ändern und den Tasten anderen Funktionen zuweisen.

I. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf (Menü), um auf das Hauptmenü zuzugreifen.
2. Rufen Sie System auf.
3. Wählen Sie die Benutzer-Taste, die Sie ändern möchten.
4. Wählen Sie im Untermenü eine Funktion aus, auf die über diese Taste zugegriffen werden kann. Eine Popup-Meldung wird erscheinen, um anzuzeigen, dass die Einrichtung abgeschlossen ist.

Einstellen des Anzeigemodus

Sie können den Anzeigemodus am Monitor anpassen, um Bilder mit einem anderen Seitenverhältnis als 16:9 und einer Größe anders als die Bildschirmgröße des von Ihnen erworbenen Modells anzuzeigen.

I. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf (Menü), um auf das Hauptmenü zuzugreifen.
2. Rufen Sie Bild erweitert und Anzeigemodus auf.
3. Wählen Sie den passenden Anzeigemodus aus. Die Einstellung wird sofort wirksam.

Auswahl eines passenden Bildmodus für Lesen

Ihr Monitor verfügt über einen Bildmodus, der für das Lesen von E-Books und Dokumenten geeignet ist.

I. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf (Menü), um auf das Hauptmenü zuzugreifen.
2. Rufen Sie Bild erweitert und Bildmodus auf.
3. Wählen Sie Low Blue Light / Low Blue Light Plus(*).
4. Wählen Sie Lesen. Die Einstellung wird sofort wirksam.

*: Die verfügbaren Menüoptionen können je nach Produkt für Ihre Region variieren.

Verwendung des Hauptmenüs

Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf (Menü), um auf das Hauptmenü zuzugreifen. Unter Grundlegende Menübedienung auf Seite 26 finden Sie weitere Einzelheiten.

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

Die OSD-Menüsprachen können sich von denen des an Ihrem Ort ausgelieferten Produkts unterscheiden. Siehe Sprache auf Seite 41 unter System und OSD-Einst. für weitere Informationen.

Für weitere Informationen über jedes der einzelnen Menüs sehen Sie bitte die folgenden Seiten:

• Anzeigemenü auf Seite 31
• Bild Menü auf Seite 33
• Bild erweitert Menü auf Seite 35
• Audio Menü (nur ausgewählte Modelle) auf Seite 39
• System Menü auf Seite 40

Anzeigemenü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Anzeige.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie √ zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie .X

Element Funktion Bereich
Auto-Einst. Optimiert und regelt die Bildschirmeinstellungen automatisch für Sie.Dies eignet sich nicht für ein digitales Eingangssignal.
Eingabe Verwenden Sie diese Funktion, um den Eingang einzustellen, der sich für Ihren Videokabelverbindungstyp eignet.		D-SubDVI (für Modelle mit DVI-Eingängen)HDMI (für Modelle mit HDMI-Eingängen)(GW2475H)D-SubHDMI 1HDMI 2
H. Position	Stellt die horizontale Position des Bildschirmbildes ein.	0 bis 100
V. Position	Stellt die vertikale Position des Bildschirmbildes ein.	0 bis 100
Pixeluhr Passt das Pixelaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.Sehen Sie auch:Bildoptimierung auf Seite 28.Dies eignet sich nicht für ein digitales Eingangssignal.	0 bis 100
Phase Passt das Pixelaktphasen-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.Sehen Sie auch:Bildoptimierung auf Seite 28.Dies eignet sich nicht für ein digitales Eingangssignal.	0 bis 63

Bild Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Bild.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie √ zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie .X

Element Funktion Bereich
Helligkeit	Stellt die Balance zwischen hellen und dunklen Schattierungen her.		0 bis 100
Kontrast Stellt das Ausmaß des Unterschieds zwischen Helligkeit und Dunkelheit ein.		0 bis 100
Schärfe	Stellt die Klarheit und Sichtbarkeit der Konturen von Motiven im Bild ein.		1 bis 10
Element	Funktion		Bereich
Gamma	Passen Sie hiermit die Ton-Leuchtdichte an. Der Standardwert beträgt 3 (dies ist der Standardwert für Windows).		12345
Farbtemperatur	Normal Ermöglicht	die Ansicht von Videos und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe.
	Bläulich Wendet	einen kühlen Ton auf das Bild an. Dies ist ab Werk auf den PC-Industrie-Standard für weiße Farbe voreingestellt.
	Rötlich Wendet	einen warmen Ton auf das Bild an. Dies ist ab Werk auf den Nachrichtendruck-Standard für weiße Farbe voreingestellt.
	Benutzerdefiniert	Die Mischung der Primärfarben Rot, Grün und Blau kann geändert werden, um einen anderen Farbton für das Bild zu erhalten. Rufen Sie die nachfolgenden R (rot), G (grün), und B (blau) Menüs auf, um die Einstellungen zu ändern. Durch Reduzierung einer oder mehrerer Farben wird der jeweilige Einfluss des Farbtons auf das Bild reduziert. (Wenn Sie z.B. die Blau-Stufe des Bildes reduzieren, erscheint das Bild gelblicher. Falls Sie Grün reduzieren, erhält das Bild einen Magenta-Farbton.)	R (0 bis 100)G (0 bis 100)B (0 bis 100)
Farbton	Passen Sie das Erscheinungsbild von Farben an.		0 bis 100
Sättigung Passen	Sie die Reinheit von Farben an. 0 bis 100
Farbe zurücks.	Stellt die benutzerdefinierten Farbeinstellungen auf die Voreinstellungen ab Werk zurück.		JANEIN
AMA(nur ausgewählte Modelle)	Verbessert die Graustufen-Reaktionszeit der LCD-Fläche.		AUSHochPremium

Bild erweitert Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie ∧ oder ∨ zur Auswahl von Bild erweitert.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie √ zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie .X

Element Funktion Bereich
Bildmodus(*)	Wählen Sie den Bildmodus, der sich am besten für die Art von Bildern eignet, die auf dem Bildschirm angezeigt werden.
	Standard(nur ausgewählte Modelle)	Für normale PC-Anwendung.

Element	Funktion			Bereich
	Low Blue Light (für Modelle mit Low Blue Light)	Verringert das blaue Licht des Bildschirms, um Ihre Augen vor blauem Licht zu schonen. Im Modus Low Blue Light bedeutet der jeweilige Wert wie viel blaues Licht im Vergleich zum Standard Modus verringert wird.
		Multimedia Für die Anzeige von Multimediadateien.
		Webbrowsen	Für Websurfen.
		Büro Für Büroar beiten oder Büroumgebungen.
		Lesen Zum Lesen von E-Books oder Dokumenten.
	Low Blue Light Plus (für Modelle mit Low Blue Light Plus)	Verringert das blaue Licht des Bildschirms, um Ihre Augen vor blauem Licht zu schonen. Die Menge des reduzierten blauen Lichts in den low blue light plus (Hellblaues Licht Plus) Modi variiert und wurde speziell für das angegebene Szenario eingestellt. Wählen Sie einen Modus, der Ihren Bedürfnissen entspricht.
		Standard	Für normale PC-Anwendung.
		Unterhaltung Für die Anzeige von Multimediadateien.
		Büro Für Büroar beiten oder Büroumgebungen.
		Dunkelkammer	Zur Ansicht von Dateien bei abgedunkeltem Licht.
	Film Für das	Ansehen von Videos.
	Spiele	Für Videospiele.
	Foto Für das	Ansehen von Standbildern.
	sRGB Für bessere Farbwiedergabe in Peripheriegeräten, z.B. Druckern, Digitalkameras usw.
	SPAR Für das	Sparen von Energie durch geringen Stromverbrauch, wobei für alle laufenden Programme nur ein Minimum an Helligkeit bereitgestellt wird.
	Benutzer	Wendet eine Kombination von benutzerdefinierten Bildeinstellungen an.
Element Funktion Bereich
Demo Senseye(nur ausgewählte Modelle)	Zeigt die Vorschau von Bildschirmbildern im unter Bildmodus ausgewählten Modus. Der Bildschirm wird in zwei Fenster unterteilt; das linke Fenster zeigt Bilder im Standardmodus, während das rechte Fenster Bilder im ausgewählten Modus anzeigt.		• EIN• AUS
Dynamic-Contrast	Mit dieser Funktion wird automatisch die Verbreitung eines visuellen Eingangssignals erkannt und anschließend wird ein optimaler Kontrast eingestellt.		0 bis 5
Overscan	Vergrößert das Eingangsbild etwas. Verwenden Sie diese Funktion, um störendes Rauschen an den Kanten des Bildes auszublenden. Nur verfügbar, wenn es sich bei der Quelle um HDMI oder D-Sub (VGA konvertiert von Component) handelt.		• EIN• AUS
Anzeigemodus	Diese Funktion ermöglicht die Anzeige in einem anderen Seitenverhältnis als 16:9, ohne dass es zu geometrischer Verzerrung kommt.[C4304] Die Optionen unter dem Anzeigemodus unterscheiden sich je nach Eingangssignalquelle.[5545] Abhängig von Ihrer Auswahl des Bildmodus ist eine unterschiedliche Anzeigemodus Option voreingestellt. Ändern Sie ggf. die Einstellung.
	Voll Ändert	das Eingangsbild so, dass es den gesamten Bildschirm ausfüllt. Eignet sich ideal für Bilder mit dem Seitenverhältnis 16:9.
	Seitenverhältnis	Das Eingangsbild wird ohne geometrische Verzerrung angezeigt, und der Bildschirm wird soweit wie möglich ausgefüllt.
Farbformat	Ermittelt den Farbraum (RGB oder YUV) basierend auf dem folgenden erkannten Videosignal.[2253] Sie müssen das Farbformat u. U. manuell einstellen, wenn die auf dem Monitor angezeigten Farben nicht richtig angezeigt werden.[4074] Wenn die Eingabequelle HDMI ist, kann das Farbformat nicht ausgewählt werden. Das Farbformat wird je nach Eingangsvideoquelle automatisch eingestellt.
	RGB • Für D-Sub (VGA) Eingangsquelle von PC.• Für DVI Eingangsquelle.
	YUV Für D-Sub (Component konvertiert von VGA) Eingangsquelle von einem Videogerät.
HDMI RGBPC-Bereich(für Modelle mit HDMI-Eingängen)	Bestimmt den Bereich der Farbskalen. Wählen Sie eine Option, welche mit der RGB-Bereichseinstellung auf dem angeschlossenen HDMI-Gerät übereinstimmt.	• Aut. Erk.• RGB(0 bis 255)• RGB(16 bis 235)

*: Die verfügbaren Menüoptionen können je nach Produkt für Ihre Region variieren.

Audio Menü (nur ausgewählte Modelle)

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Audio.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie √ zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie .X

Element Funktion Bereich
Lautstärke Dient der Lautstärkenregelung. 0 bis 100
Stumm Unterbindet	die Audioeingabe. • EIN	• AUS
Audio-Auswahl (für Modelle mit mehr als 2 Audioquellen)	Hiermit können Sie die Audioquelle auswählen oder den Monitor diese automatisch erkennen lassen.	• PC-Audio• HDMI Audio• Aut. Erk.

System Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von System.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie .X

Element Funktion Bereich
OSD Einstellungen	Sprache	Stellt die Sprache des OSD-Menüsein.Die in Ihrem OSD gezeigten Sprachoptionen können sich von den auf der rechten Seite gezeigten unterscheiden, was vom Produkt abhängt, das an Ihrem Ort ausgeliefert wird.	• English• Français• Deutsch• Italiano• Español• Polski• Česky• Magyar• SiCG/BiH/CRO• Română• Nederlands• Русский• Svenska• Português• Arabic• 日本語• 한국어• 繁體中文• 简体中文
	Anzeigezeit	Stellt die Anzeigezeit des OSD-Menüs ein.	• 5 Sek.• 10 Sek.• 15 Sek.• 20 Sek.• 25 Sek.• 30 Sek.
	OSD-Sperre	Verhindert, dass alle Monitoreinstellungen unbeabsichtigt geändert werden. Wenn diese Funktion aktiviert ist, sind die OSD-Steuerelemente und Direkttasten deaktiviert.Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.
Element Funktion Bereich
Benutzer-Taste 1 Hiermit können Sie die Funktionen einstellen, auf die Sie über die Benutzer-Taste 1 zugreifen können.		BildmodusLow Blue Light / Low Blue Light Plus(*)AnzeigemodusHelligkeitKontrastAuto-Einst.Lautstärke (nur ausgewählte Modelle)StummEingabe
Benutzer-Taste 2 Hiermit können Sie die Funktionen einstellen, auf die Sie über die Benutzer-Taste 2 zugreifen können.
Benutzer-Taste 3 Hiermit können Sie die Funktionen einstellen, auf die Sie über die Benutzer-Taste 3 zugreifen können.
DDC/CI Ermöglicht, dass die Einstellungen des Monitors über die Software auf dem PC eingestellt werden.DDC/CI ist eine Abkürzung für Display Data Channel/Command Interface. Dies wurde von Video Electronics Standards Association (VESA) entwickelt, um den bestehenden DDC-Standard zu erweitern. DDC/CI ermöglicht das Senden von Monitoreinstellungen mit Hilfe der Software für Ferndiagnose.		EINAUS
Automatischer HDMI-Wechsel (für Modelle mit HDMI-Eingängen)	Wenn diese Funktion aktiviert ist, befindet sich der HDMI-Anschluss in der Schleife für die automatische Eingangsauswahl. Ansonsten kann HDMI nur durch Eingangsauswahl oder durch Betätigung einer Direkttaste ausgewählt werden.	EINAUS
Auto-Abschaltung	Stellt die Zeit für die automatische Ausschaltung des Monitors im Stromsparmodus ein.	AUS10 Min.20 Min.30 Min.
Auflösungshinweis	Einstellung, ob ein Hinweis für die empfohlene Auflösung angezeigt werden soll, wenn eine neue Eingangsquelle vom Monitor erkannt wird.	EINAUS
Informationen Zeigt	die aktuellen Einstellungen für die Monitoreigenschaften.	EingabeAktuelle AuflösungOptimale Auflösung (am besten mit dem Monitor)Modellname
Vorgabe Stellt alle Modus-, Farb- und Geometrieeinstellungen auf die Standardwerte ab Werk zurück.		JANEIN

*: Die verfügbaren Menüoptionen können je nach Produkt für Ihre Region variieren.

Fehlerbehebung

Häufig gestellte Fragen (FAQ)

Bilder

Das Bild ist verschwommen.

• Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.
• Wenn ein VGA-Verlängerungskabel verwendet wird, entfernen Sie es für die Prüfung. Ist das Bild jetzt scharf? Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben, um das Bild zu optimieren. Leitungsverluste in Verlängerungskabeln führen im Allgemeinen zu einer schlechteren Bildqualität. Sie können diese Verluste minimieren, indem Sie ein Verlängerungskabel mit besseren Leitereigenschaften oder mit einem integrierten Verstärker verwenden.

Kommt es nur bei niedrigeren Auflösungen als der nativen (maximalen) Auflösung zu unscharfen Bildern?

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie die native Auflösung.

Pixelfehler werden angezeigt.

Eines von mehreren Pixeln ist immer schwarz, eines oder mehrere Pixel sind immer weiß, eines oder mehrere Pixel sind immer rot, grün, blau oder haben eine andere Farbe.

• Reinigen Sie den LCD-Monitor.
• Schalten Sie Gerät abwechselnd ein/aus.
• Dies sind Pixel, die permanent ein- oder ausgeschaltet sind. Dies ist ein natürlicher Effekt, der bei der LCD-Technologie häufig vorkommt.

Das Bild hat eine falsche Farbtönung.

Es ist gelb-, blau- oder rosastichig.

Rufen Sie Bild und Farbe zurücks. auf und wählen Sie anschließend JA, um die Farbeinstellungen auf die Voreinstellungen ab Werk zurückzustellen.

Wenn das Bild immer noch nicht korrekt angezeigt wird, und auch das OSD eine falsche Farbtönung hat, fehlt eine der drei Primärfarben am Signaleingang. Überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

Das Bild ist verzerrt, blinkt oder flimmert.

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

Für den Monitor wird seine native Auflösung verwendet, aber das Bild ist weiterhin verzerrt.

Bilder aus unterschiedlichen Eingangsquellen können auf dem Monitor verzerrt oder gestreckt erscheinen, wenn für diesen die native Auflösung verwendet wird. Um eine optimale Anzeigeleistung für jede Art von Eingangsquelle zu erzielen, können Sie die Funktion Anzeigemodus auf das geeignete Seitenverhältnis für die Eingangsquellen einstellen. Siehe Anzeigemodus auf Seite 37 für weitere Einzelheiten.

Das Bild ist in eine Richtung verschoben.

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

Schwacher Schatten auf dem Standbild ist auf dem Bildschirm sichtbar.

- Aktivieren Sie die Energieverwaltungsfunktion, um Ihren Rechner und Monitor in den weniger Energie verbrauchenden "Ruhe"-Modus zu bringen, wenn Sie in nicht verwenden.

- Verwenden Sie einen Bildschirmschoner, um die Beibehaltung eines Bilds auf dem Bildschirm zu vermeiden.

Netz LED-Anzeige

Die LED-Anzeige ist grün oder orange.

- Wenn die LED grün leuchtet, ist der Monitor eingeschaltet.

- Wenn die Anzeige grün leuchtet und die Meldung Signal außerhalb des Bereichs am Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird. Wechseln Sie zu einem unterstützten Modus. Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

- Wenn die LED orange leuchtet, ist der Energiesparmodus aktiv. Drücken Sie eine beliebige Taste auf der Computertastatur, oder bewegen Sie die Maus. Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

- Wenn die LED aus ist, überprüfen Sie die Steckdose, die externe Stromversorgung und den Netzschalter.

OSD-Steuerungen

Die OSD-Steuerelemente stehen nicht zur Verfügung.

Um die OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.

OSD Meldungen

Eine Meldung Signal außerhalb des Bereichs wird während des Startvorgangs des Computers auf dem Bildschirm angezeigt.

Wenn eine Meldung Signal außerhalb des Bereichs auf dem Bildschirm während des Startvorgangs des Computers angezeigt wird, bedeutet dies eine durch das Betriebssystem oder der Grafikkarte verursachte Inkompatibilität. Das System wird die Aktualisierungsrate automatisch anpassen. Warten Sie einfach, bis das Betriebssystem gestartet wird.

Audio

Die angeschlossenen externen Lautsprecher geben keinen Ton aus.

• Entfernen Sie den Kopfhörer (falls dieser an den Monitor angeschlossen ist).
• Prüfen Sie, ob der Ausgang richtig angeschlossen ist.
• Wenn die externen Lautsprecher mit Strom über die USB-Verbindung versorgt werden, prüfen Sie, ob diese Verbindung in Ordnung ist.
• Erhöhen Sie die Lautstärke der externen Lautsprecher (Ton ist evt. deaktiviert oder Lautstärke ist zu niedrig).

Weitere Hilfe?

Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder rufen Sie die lokale Webseite von www.BenQ.com für weiteren Support und lokalen Kundendienst auf.
