Produkttyp	LCD-Monitor
Modellnummer	9H.L8GLB.HWE (RL2450H / RL2450HT)
Marke	BenQ
Bildschirmdiagonale	24 Zoll (61 cm)
Auflösung	1920 x 1080 (Full HD)
Seitenverhältnis	16:9
Panel-Typ	TN
Reaktionszeit	1 ms (GTG)
Anschlüsse	D-Sub, DVI-D, HDMI, Kopfhörerausgang
Besondere Merkmale	Black eQualizer, Game-Modi, Smart Scaling, Höhenverstellung (nur HT), Pivot (nur HT)
VESA-Montage	100 x 100 mm
Stromversorgung	100 - 240 V, 50/60 Hz
Leistungsaufnahme (typ.)	ca. 35 W
Abmessungen (mit Ständer)	579 x 415 x 209 mm (RL2450H)
Gewicht (mit Ständer)	ca. 5,1 kg (RL2450H)
Neigbereich	-5° bis +15°
Drehbereich	±90° (nur RL2450HT)
Höhenverstellung	110 mm (nur RL2450HT)
Reinigung	Mit einem weichen, fusselfreien Tuch; keine aggressiven Reinigungsmittel
Sicherheitshinweis	Netzstecker trennt Gerät vom Stromnetz; keine Gegenstände oder Flüssigkeiten in das Gehäuse einführen

Häufig gestellte Fragen - 9H.L8GLB.HWE BENQ

Warum ist das Bild unscharf?

Überprüfen Sie die Auflösung und Wiederholfrequenz. Lesen Sie die Anweisungen unter 'Die Bildschirmauflösung verändern' auf der CD-ROM und wählen Sie die native Auflösung (1920x1080).

Das Bild hat eine falsche Farbtönung. Was kann ich tun?

Der Standardmodus ist RTS. Gehen Sie zu Bild erweitert > Bildmodus und wählen Sie einen anderen Modus. Bei Gelb-/Blau-/Rosastich setzen Sie unter Bild > Farbe zurücks die Farbeinstellungen zurück.

Es werden Pixelfehler angezeigt. Ist das ein Defekt?

Einzelne permanent helle oder dunkle Pixel sind ein natürlicher Effekt der LCD-Technologie und kein Herstellungsfehler. Reinigen Sie den Bildschirm und schalten Sie das Gerät aus und wieder ein.

Kein Bild, obwohl der Monitor eingeschaltet ist.

Prüfen Sie die LED-Anzeige: Grün = Signal außerhalb des Bereichs (Auflösung ändern), Orange = Energiesparmodus (Tastatur oder Maus bewegen), Aus = Stromversorgung prüfen.

Wie schließe ich externe Lautsprecher an?

Der Monitor hat nur eine Kopfhörerbuchse. Schließen Sie Ihre Lautsprecher dort an. Stellen Sie sicher, dass die Lautstärke im OSD-Menü (Audio > Lautstärke) nicht auf 0 oder stumm geschaltet ist.

Die OSD-Steuerelemente sind gesperrt. Wie entsperre ich sie?

Drücken und halten Sie eine beliebige Taste 10 Sekunden lang gedrückt, um die OSD-Sperre aufzuheben.

Wie stelle ich die Höhe des Monitors ein?

Nur beim Modell RL2450HT vorhanden. Halten Sie beide Seiten des Monitors und ziehen Sie ihn nach oben oder drücken Sie nach unten. Achtung: Nicht auf den oberen oder unteren Teil des Ständers legen.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor hat eine VESA-Halterung (100 x 100 mm). Entfernen Sie zuerst den Ständer (siehe Anleitung) und befestigen Sie eine Wandhalterung gemäß deren Anleitung.

Der Bildschirm flimmert oder das Bild ist verzerrt.

Stellen Sie die richtige Auflösung (1920x1080) und Wiederholfrequenz (60 Hz) ein. Lesen Sie auf der CD-ROM unter 'Die Bildschirmauflösung verändern'.

Wie kann ich die Energie sparen?

Aktivieren Sie die Energieverwaltung Ihres Computers und nutzen Sie den Spar-Bildmodus (unter Bild erweitert > Bildmodus). Auch die Auto-Abschaltung unter System kann helfen.

BEDIENUNGSANLEITUNG 9H.L8GLB.HWE BENQ

Copyright © 2011 BenQ Corporation. Alle Rechte vorbehalten. Diese Veröffentlichung darf nicht ohne die vorherige schriftliche Genehmigung von BenQ Corporation in irgendeiner Form oder durch elektronische, mechanische, magnetische, optische, chemische, manuelle oder andere Mittel reproduziert, übertragen, umgeschrieben, in einem Datenabfragesystem gespeichert oder in irgendeine Sprache oder Computersprache übersetzt werden.

Ausschlusserklärung

BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

Sicherheitshinweise zur Stromversorgung

Bitte befolgen Sie diese Sicherheitshinweise, um die optimale Leistungsfähigkeit und die maximale Lebensdauer Ihres Monitors zu erreichen.

• Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt.
• Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Dieses Gerät darf nur an einem Stromnetz betrieben werden, das den Angaben auf dem Markierungsetikett entspricht. Wenn Sie nicht sicher sind, ob diese Anforderungen erfüllt sind, wenden Sie sich an Ihren Händler oder Ihr örtliches Stromversorgungsunternehmen.
• Sie müssen ein zugelassenes Netzkabel verwenden, das größer als oder identisch mit H03VV-F oder H05VV-F, 2G oder 3G, 0,75mm^2 ist.

Reinigung und Pflege

• Reinigung. Ziehen Sie vor der Reinigung den Netzstecker des Monitors aus der Steckdose. Reinigen Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger.
• Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht blockiert oder abgedeckt werden. Der Monitor darf nur dann in der Nähe von oder über Heizkörpern bzw. Wärmequellen aufgestellt oder in Gehäuse eingebaut werden, wenn eine ausreichende Lüftung gewährleistet ist.
• In das Innere dieses Geräts dürfen keine Gegenstände oder Flüssigkeiten gelangen.

Wartung

Warten Sie das Gerät nicht selbst, da Sie sich beim Öffnen oder Entfernen des Schutzgehäuses gefährlichen Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z.B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal.

BenQ ecoFACTS

Erste Schritte ....5

Monitoransicht und Anschlüsse ....7

Frontansicht....7

Rückansicht....7

Installation der Monitor-Hardware (RL2450H) 8

So trennen Sie den Monitorsockel ab 12

Verwenden der Monitor-Montageeinheit 13

Zusammenbau des Monitors mit einem Höhenanpassungsständer (RL2450HT) ..... 14

So bringen Sie den Monitorsockel an.... 14

So trennen Sie den Sockel ab 16

Einstellen der Höhe des Monitors 17

Drehen des Monitors 18

Einstellung des Ansichtwinkels.... 19

Verwenden der Monitor-Montageeinheit 20

Optimale Benutzung des BenQ-Monitors 21

Installation auf einem neuen Computer 22

Aktualisierung des Treibers auf einem bereits installierten Computer 23

Windows 7-System installieren ....24

Windows Vista-Systeme installieren 25

So stellen Sie den Monitor ein 26

Die Steuerpalette 26

Grundlegende Menübedienung 27

Bildoptimierung 29

Anpassen der Direkttasten 29

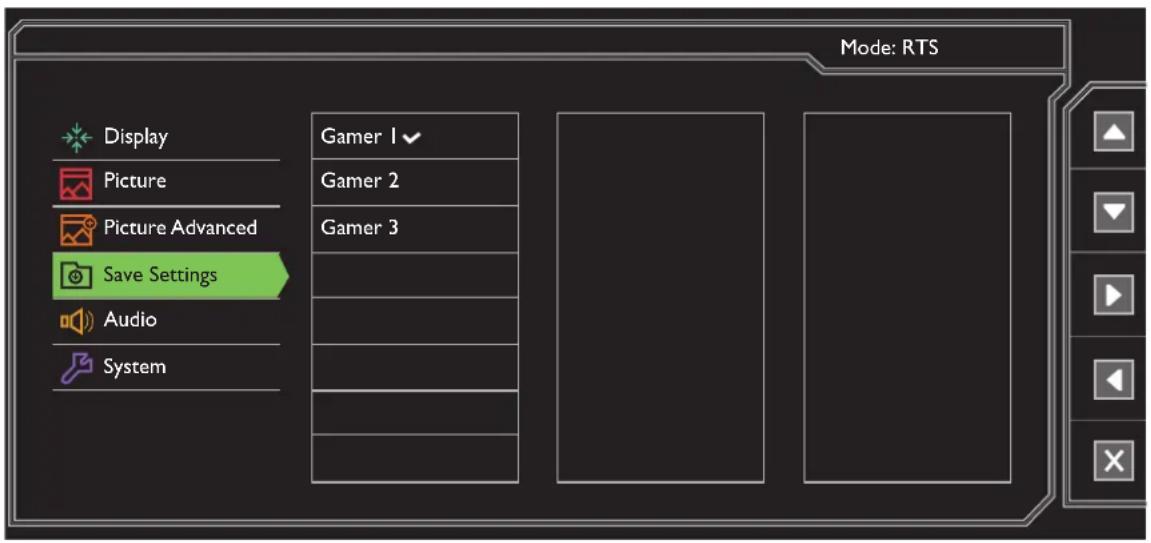

Einrichtung Ihres eigenen Spielmodus 30

Einstellen des Anzeigemodus.... 30

Intelligente Skalierung verwenden 31

Verwendung des Hauptmenüs 32

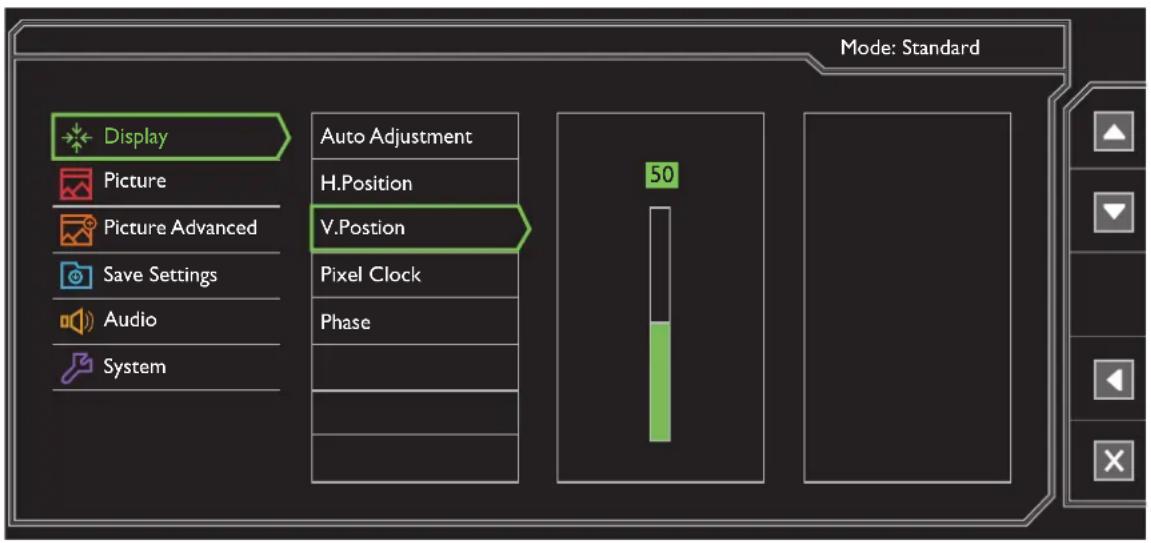

Anzeigemenü 33

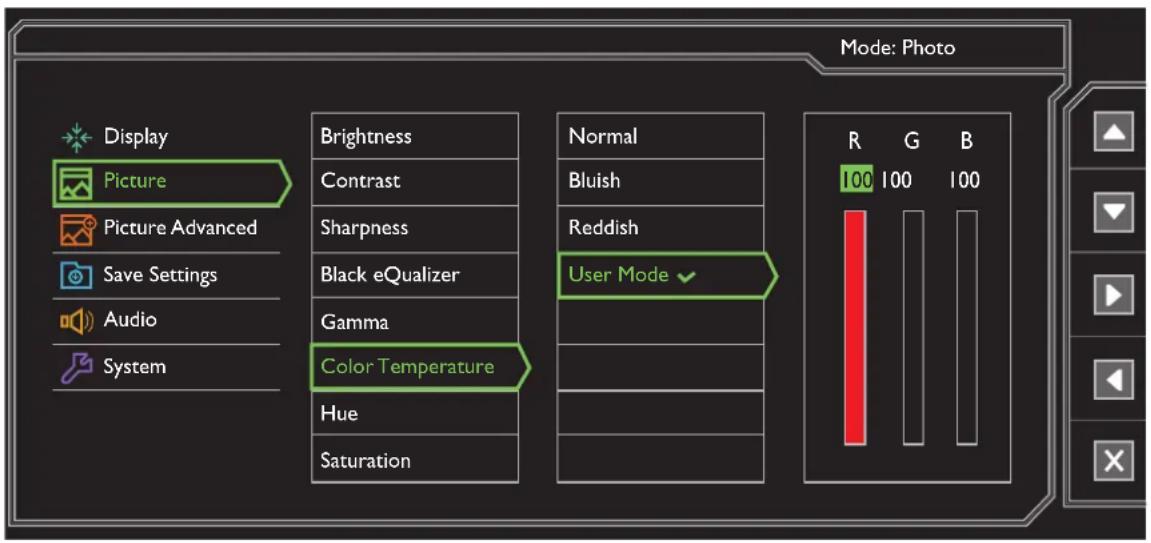

Bild Menü 35

Bild erweitert Menü 37

Einstellungen speichern Menü 41

Audio Menü 42

System Menü 43

Fehlerbehebung 46

Häufig gestellte Fragen (FAQ) 46

Weitere Hilfe? 48

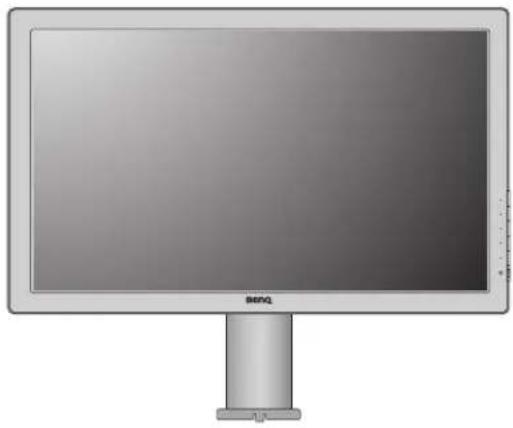

Erste Schritte

Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben.

BenQ LCD-Monitor	RL2450H
	RL2450HT
Monitorständer(für RL2450H)
Monitorsockel(für RL2450H)
Monitorsockel(für RL2450HT)
Schnellstartanleitung
CD-ROM
Netzkabel(Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.)
Videokabel: D-Sub
Videokabel: DVI-D(Optionales Zubehör)
Videokabel: HDMI(Optionales Zubehör)

Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports.

Bewahren Sie das Produkt und das Zubehör immer außerhalb der Reichweite von Kleinkindern auf.

Monitoransicht und Anschlüsse

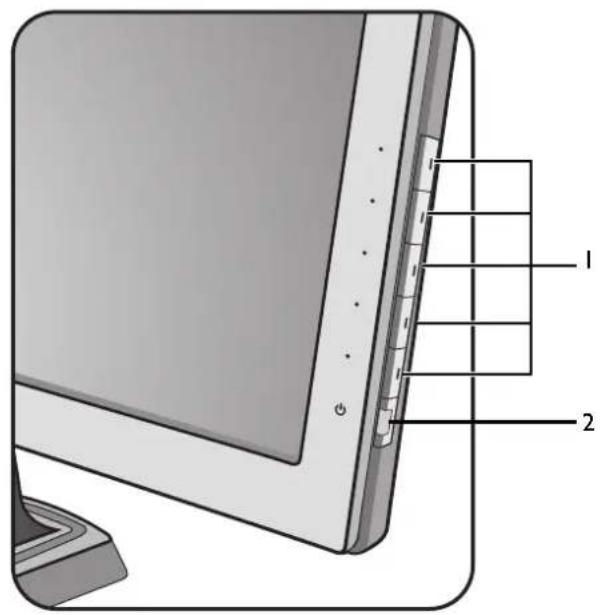

Frontansicht

I. Kontrolltasten
2. Ein-/Aus-Taste

Rückansicht

1. Netzstrom-Eingangsbuchse
2. Kopfhörerbuchse
3. HDMI-Anschluss
4. DVI-D-Anschluss
5. D-Sub-Anschluss
6. Kensingtonschloss-Halterung
7. Auslösetaste
8. Wandmontageöffnungen

6 7 8

• Das obige Diagramm kann sich von Modell zu Modell unterscheiden.
• Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

Installation der Monitor-Hardware (RL2450H)

• Wenn Ihr Modell mit einem Höhenanpassungsständer (HAS) geliefert wurde, finden Sie unter "Zusammenbau des Monitors mit einem Höhenanpassungsständer (RL2450HT)" auf Seite 14 weitere Einzelheiten zur Hardwareinstallation.
• Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors.

I. Anbringen des Monitorsockels.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie freien Platz auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. das Verpackungsmaterial des Monitors, unter den Monitor legen.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere, gepolsterte Oberfläche.

Bringen Sie den Monitorständer am Monitorsockel wie abgebildet an, bis er festsitzt.

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

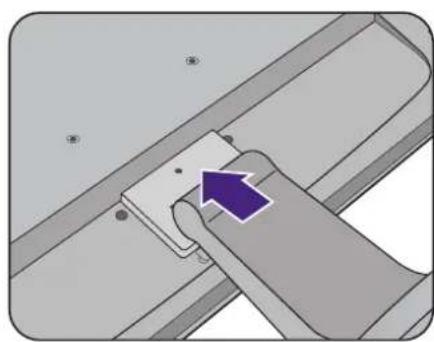

Richten Sie den Arm am Ende des Monitors aus und drücken Sie ihn hinein, bis eine Klicken zu hören ist und er festsitzt.

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche.

Sie sollten die Position des Monitors und den Winkel des Bildschirmes so auswählen, dass Reflektionen von anderen Lichtquellen minimiert werden.

2. Schließen Sie das PC-Videokabel an.

Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind.

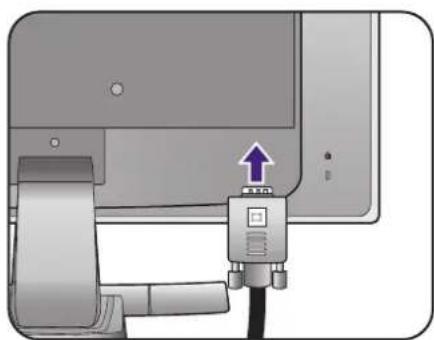

D-Sub-Kabel anschließen

Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an.

Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.

Entweder

DVI-D-Kabel anschließen

Schließen Sie den Stecker des DVI-D-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an.

Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.

HDMI-Kabel anschließen

Schließen Sie den Stecker des HDMI-Kabels an den HDMI-Anschluss am Monitor an. Schließen Sie das andere Ende des Kabels an den HDMI-Anschluss des digitalen Ausgangsgerätes an.

Falls mehr als eine Videübertragungsmethode verfügbar ist, sollten Sie die Bildqualität jedes Videokabels in Betracht ziehen, bevor Sie die Verbindung herstellen.

• Bessere Qualität: HDMI / DVI-D
• Gute Qualität: D-Sub

Die im Lieferumfang enthaltenen Videokabel und die Anschlussabbildungen auf der rechten Seite können sich von dem in Ihrer Region erhältlichem Produkt unterscheiden.

3. Schließen Sie die Kopfhörer an.

Sie können Kopfhörer an die Kopfhörerbuchse links am Monitor anschließen.

4. Anschließen des Netzkabels an den Monitor.

Stecken Sie das eine Ende des Netzkabels in die Buchse auf der Rückseite des Monitors. Schließen Sie das andere Ende noch nicht an eine Netzquelle an.

Oder

5. Schließen Sie nun den Strom an, und schalten Sie das Gerät ein.

Stecken Sie das andere Ende des Netzkabels in eine Netzsteckdose ein und schalten Sie diese ggf. ein.

Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

Schalten Sie den Monitor mit der Ein-/Aus-Taste am Monitor ein und aus.

Schalten Sie den Computer an, und befolgen Sie die Anweisungen in "Optimale Benutzung des BenQ-Monitors" auf Seite 21, installieren Sie die Monitor Software.

Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.

So trennen Sie den Monitorsockel ab

I. Vorbereiten des Monitors und der Arbeitsfläche.

Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

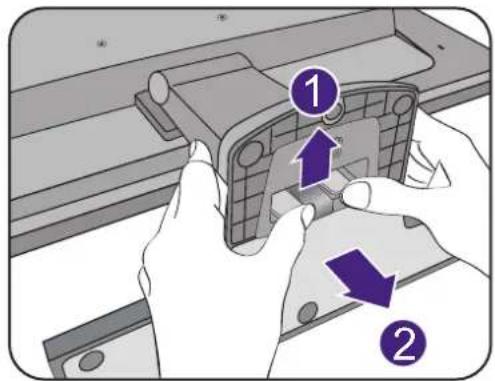

2. Drücken Sie die Sperrklammern nach oben, um den Monitorsockel vom Monitorständerarm zu trennen.

Drücken Sie die Sperrklammern nach oben und trennen Sie den Ständersockel vom Ständerarm.

3. Entfernen Sie den Ständer des Monitors.

Fügen Sie einen spitzen Gegenstand wie z.B. einen Schraubenzieher in die Öffnung über dem Monitorständerarm ein und drücken Sie den Schraubenzieher anschließend gegen die Auslösetaste im Inneren der Öffnung. Ziehen Sie dann den Monitorständer nach hinten vom Monitor weg.

Verwenden der Monitor-Montageeinheit

Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren.

Warnhinweise

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.
• Vergewissern Sie sich, dass das Wandmaterial stabil genug ist, um das Gewicht des Monitors zu tragen.
• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

I. Entfernen Sie den Ständer des Monitors.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere gut gepolsterte Oberfläche.

Entfernen Sie den Monitorsockel wie unter "So trennen Sie den Monitorsockel ab" auf Seite 12 beschrieben wird.

2. Folgen Sie den Anweisungen in der

Anleitung für die

Wandbefestigungsklammer, die Sie gekauft haben, um den Monitor anzubringen.

Zusammenbau des Monitors mit einem Höhenanpassungsständer (RL2450HT)

So bringen Sie den Monitorsockel an

- Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors.

• Die folgenden Diagramme dienen lediglich als Beispiel. Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie freien Platz auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. das Verpackungsmaterial des Monitors, unter den Monitor legen.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere, gepolsterte Oberfläche.

Während Sie den Monitor fest gegen den Schreibtisch halten, ziehen Sie den Monitorarm nach oben vom Monitor weg.

Richten Sie den Ständersockel am Ende des Ständers aus und stecken Sie die beiden Teile zusammen. Ziehen Sie die Schraube unten am Monitor wie in der Abbildung gezeigt fest.

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche.

Ziehen Sie den Monitor in die maximale Länge. Neigen Sie dann den Monitor. Drehen Sie den Monitor um 90 Grad gegen den Uhrzeigersinn, wie in der Abbildung gezeigt wird.

Sie möchten vielleicht die Höhe des Monitorständers anpassen. Unter "Einstellen der Höhe des Monitors" auf Seite 17 finden Sie weitere Informationen über das Ändern der Standardeinstellungen.

Sie sollten die Position des Monitors und den Winkel des Bildschirmes so auswählen, dass Reflektionen von anderen Lichtquellen minimiert werden.

So trennen Sie den Sockel ab

Um den Monitor richtig zu bewegen, sollten Sie den Monitor auf die maximale Höhe einrichten. Legen Sie anschließend eine Hand auf die obere Seite des Monitorständers und die andere Hand wie gezeigt auf die untere Seite des Ständers.

I. Vorbereiten des Monitors und der Arbeitsfläche.

Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen.

Ziehen Sie die Anzeige vorsichtig nach oben, und erweitern Sie den Ständer bis auf die maximal mögliche Position.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

2. Drehen Sie die Schraube unten am Sockel des Monitors heraus und trennen Sie den Sockel wie gezeigt ab.

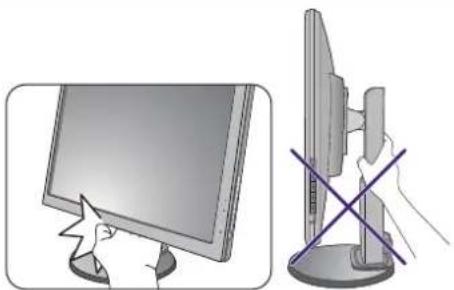

Einstellen der Höhe des Monitors

Um die Höhe des Monitors anzupassen, halten Sie sowohl die linke als auch die rechte Seite des Monitors, um den Monitor abzusenken oder ziehen Sie den Ständer auf die gewünschte Höhe nach oben.

- Vermeiden Sie es, Ihre Hände auf den oberen oder unteren Teil des in der Höhe einstellbaren Ständers oder auf die Unterseite des Monitors zu legen, da die Höheneinstellung des Monitors sonst zu Verletzungen führen könnte. Halte Sie Kinder vom Monitor fern, wenn Sie diese Aktion ausführen.

- Wenn der Monitor in das Hochformat gedreht wurde und die Höhe angepasst werden muss, beachten Sie bitte, dass der Bildschirm so nicht auf die niedrigste Höhe eingestellt werden kann.

I. Schwenken Sie die Anzeige.

Bevor Sie den Monitor mit einer Hochformatausrichtung drehen, müssen Sie die Anzeige um 90 Grad drehen.

Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie im Kontext-Menü den Eintrag Bildschirmauflösung aus. Wählen Sie Hochformat in Orientierung und übernehmen Sie die Einstellung.

Abhängig vom Betriebssystem auf Ihrem PC gibt es verschiedene Maßnahmen, um die Bildschirmausrichtung einzustellen. Weitere Einzelheiten können Sie in der Hilfedokumentation Ihres Betriebssystems finden.

2. Ziehen Sie den Monitor ganz nach oben, und neigen Sie ihn.

Ziehen Sie die Anzeige vorsichtig nach oben, und erweitern Sie ihn bis auf die maximal mögliche Position. Neigen Sie dann den Monitor.

Der Monitor sollte vertikal ausgestreckt sein, damit er vom Querformat in das Hochformat gedreht werden kann.

3. Drehen Sie den Monitor um 90 Grad im Uhrzeigersinn, wie in der Abbildung gezeigt wird.

Um zu vermeiden, dass die Kante der LCD-Anzeige den Ständer des Monitors berührt, während sie gedreht wird, sollten Sie den Monitor in die höchstmögliche Position ziehen, bevor Sie die Anzeige drehen.

Stellen Sie auch sicher, dass es keine hindernden Gegenstände in der Nähe des Monitors gibt und dass der Raum für die Kabel ausreicht. Sie müssen möglicherweise nach dem Drehen die Kabel neu durch die Kabelklammer verlegen.

1. Stellen Sie den Monitor auf den gewünschten Ansichtwinkel ein.

Einstellung des Ansichtwinkels

Sie können den Bildschirm des Monitors um -5^ bis +15^ neigen, um 90^ (nach links und rechts) drehen und auf eine Höhe von 110 mm einstellen.

Verwenden der Monitor-Montageeinheit

Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren.

Warnhinweise:

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.
• Vergewissern Sie sich, dass das Wandmaterial stabil genug ist, um das Gewicht des Monitors zu tragen.
• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

I. Entfernen Sie den Ständer des Monitors.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere gut gepolsterte Oberfläche.

Verwenden Sie einen Kreuzschlitzschraubenzieher, um die Schrauben herauszuschrauben, mit denen der Monitorständer am Monitor befestigt ist. Verwenden Sie einen Schraubenzieher mit magnetischer Spitze, um die Schrauben nicht zu verlieren.

Ziehen Sie dann den Monitorständer nach hinten vom Monitor weg.

Für den Fall, dass Sie Ihren Monitor in Zukunft wieder auf den Ständer stellen möchten, bewahren Sie den Monitorsockel, den Monitorständer und die Schrauben an einem sicheren Ort auf.

1. Folgen Sie den Anweisungen in der Anleitung für die Wandbefestigungsklammer, die Sie gekauft haben, um den Monitor anzubringen.

Optimale Benutzung des BenQ-Monitors

Sie sollten die auf der CD-ROM mitgelieferte Treibersoftware für den BenQ LCD-Monitor installieren, damit Sie den größten Nutzen von Ihrem BenQ LCD-Monitor haben.

Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) oder, ob Sie eine bereits eingerichtete Installation aktualisieren (also ob schon eine Monitor Treibersoftware existiert) wollen.

Egal welcher Fall zutrifft, das nächste Mal, wenn Sie Ihren Computer einschalten (nachdem Sie Ihren Monitor am Computer angeschlossen haben), wird Windows Ihre neue (oder eine andere) Hardware automatisch erkennen und startet seinen Neue Hardware gefunden Assistenten.

Folgen Sie den Anweisungen des Assistenten, bis Sie aufgefordert werden, ein Monitormodell auszuwählen. Klicken Sie nun auf die Schaltfläche Diskette, und legen Sie die BenQ LCD-Monitor CD-Rom ein. Wählen Sie dort das passende Monitormodell aus. Folgen Sie den detaillierten Anweisungen für entweder die automatische (neue) oder aktualisierte (bereits vorhandene) Installation. Siehe:

• "Installation auf einem neuen Computer" auf Seite 22.
• "Aktualisierung des Treibers auf einem bereits installierten Computer" auf Seite 23.

• Wenn Sie einen Benutzernamen und ein Passwort benötigen, um sich bei Ihrem Windows System anzumelden, dann müssen Sie Administratorenrechte haben, um die Treibersoftware installieren zu können. Wenn Ihr Computer an ein Netzwerk angeschlossen ist, könnten die Sicherheitseinstellungen des Netzwerkes Sie davon abhalten, die Software auf Ihrem Computer zu installieren.
• Um den Namen des gekauften Modells herauszufinden, schauen Sie auf das Typenschild an der Rückseite des Monitors.

Installation auf einem neuen Computer

Diese Anweisungen beschreiben, wie die BenQ LCD-Monitortreibersoftware auf einem neuen Computer installiert wird, auf dem noch nie ein Monitortreiber installiert war. Diese Anweisungen können nur dann angewendet werden, wenn der Computer noch nie gebraucht wurde, und wenn der BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll.

Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist). Sie sollten statt dessen den Anweisungen in "Aktualisierung des Treibers auf einem bereits installierten Computer" folgen.

1. Folgen Sie den Anweisungen in "Optimale Benutzung des BenQ-Monitors" auf Seite 21. Wenn Windows startet, wird es den neuen Monitor erkennen und den Neue Hardware gefunden Assistenten starten. Folgen Sie den Anweisungen, bis die Option Treiber für Hardwarekomponente installieren erscheint.
2. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein.
3. Markieren Sie die Option Einen passenden Treiber suchen, und klicken Sie auf Weiter.
4. Markieren Sie die Option CD-ROM-Laufwerk (alle anderen Optionen dürfen nicht markiert sein), und klicken Sie Weiter.
5. Prüfen Sie, ob der Assistent den korrekten Namen des Monitors ausgewählt hat, und klicken Sie dann auf Weiter.
6. Klicken Sie auf Fertig stellen.
7. Starten Sie den Computer neu.

Um den passenden Treiber für das gekaufte Modell zu finden, halten Sie sich bitte an die folgende Tabelle.

Treiberdateien Passende Modelle

RL2450H RL2450H /RL2450HT

Aktualisierung des Treibers auf einem bereits installierten Computer

Diese Anweisungen beschreiben die manuelle Aktualisierung eines bereits existierenden Monitortreibers auf einem Computer, auf dem Microsoft Windows installiert ist. Aktuelle Tests haben die Kompatibilität mit den Betriebssystemen (OS) Windows Vista und Windows 7 nachgewiesen.

Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. Wir können daher nicht garantieren, dass die Verwendung auch in diesen Systemen möglich ist.

Um den Monitortreiber zu installieren, müssen Sie die Informationsdatei (.inf) für das angeschlossene Monitormodell auf der BenQ LCD-Monitor CD-ROM auswählen. Windows wird dann die entsprechenden Treiberdateien von der CD aus installieren. Sie müssen nur das richtige Verzeichnis angeben. Windows hat einen Assistent für Gerätetreiber-Updates, der Sie automatisch durch die Dateiauswahl und den Installationsprozess führt.

Siehe:

• "Windows 7-System installieren" auf Seite 24.
• "Windows Vista-Systeme installieren" auf Seite 25.

Windows 7-System installieren

I. Öffnen Sie Eigenschaften von Anzeige.

Wechseln Sie nach Start, Systemsteuerung, Hardware und Sound, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

Oder rechtsklicken Sie auf das Desktop und wählen Sie Personalisieren, Anzeige, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

1. Wählen Sie den Eintrag Eigenschaften aus dem Menü.
2. Klicken Sie auf die Registerkarte Hardware.
3. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche Eigenschaften.
4. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren.
5. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein.
6. Wählen Sie im Fenster Treiber-Aktualisierungssoftware die Option Computer nach Treiber-Software durchsuchen.
7. Klicken Sie auf Durchsuchen, und gehen Sie zu folgendem Verzeichnis: d:\BenQ_LCD\Driver\ (wobei "d" der Buchstabe für das CD-ROM-Laufwerk ist).

Der Buchstabe für Ihr CD-Laufwerk kann sich vom obigen Beispiel, abhängig von Ihrem System, unterscheiden – der Buchstabe ist u.U. 'D:' oder 'E:' oder 'F:' usw.

1. Wählen Sie den korrekten Ordner Namen des Monitors in der bereitgestellten Treiberliste aus, und klicken Sie auf Weiter.

Dadurch werden die entsprechenden Treiberdateien auf Ihren Computer kopiert und installiert.

10.Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

Windows Vista-Systeme installieren

I. Öffnen Sie Einstellungen anzeigen.

Klicken Sie mit der rechten Maustaste auf das Desktop, und wählen Sie im Kontext-Menü den Eintrag Personalisieren aus.

Wählen Sie Einstellungen anzeigen im Fenster Erscheinung und Sounds personalisieren.

Das Fenster Einstellungen anzeigen wird geöffnet.

1. Klicken Sie auf die Schaltfläche Erweiterte Einstellungen.

Das Fenster Generische PnP-Monitoreigenschaften wird geöffnet.

1. Klicken Sie auf die Registerkarte Monitor und dann auf die Schaltfläche Eigenschaften.

2. Klicken Sie auf Fortfahren im erscheinenden Fenster Benutzerkonto-Steuerung.

3. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren.

4. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein.

5. Wählen Sie im Fenster Treiber-Aktualisierungssoftware die Option Computer nach Treiber-Software durchsuchen.

6. Klicken Sie auf Durchsuchen, und gehen Sie zu folgendem Verzeichnis: d:\BenQ_LCD\Driver\ (wobei "d" der Buchstabe für das CD-ROM-Laufwerk ist).

Der Buchstabe für Ihr CD-Laufwerk kann sich vom obigen Beispiel, abhängig von Ihrem System, unterscheiden – der Buchstabe ist u.U. 'D:' oder 'E:' oder 'F:' usw.

1. Wählen Sie den korrekten Ordner Namen des Monitors in der bereitgestellten Treiberliste aus, und klicken Sie auf Weiter.

Dadurch werden die entsprechenden Treiberdateien auf Ihren Computer kopiert und installiert.

10.Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

So stellen Sie den Monitor ein

Die Steuerpalette

Nr.	Name Beschreibung
1.	Steuerungstasten Zugriff auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste.
2.	Ein/Aus-Taste Schaltet die Stromversorgung ein oder aus.

Grundlegende Menübedienung

Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern.

I. Drücken Sie auf eine der Steuerungstasten.
2. Das Direkttasten-Menü wird angezeigt. Die oberen drei Steuerungen sind Benutzer-Tasten und besitzen bestimmte Funktionen.
3. Wählen Sie Menü, um das Hauptmenü aufzurufen.
4. Folgen Sie den Symbolen neben den Steuerungstasten im Hauptmenü, um Einstellungen vorzunehmen oder eine Auswahl zu treffen. Weitere Einzelheiten über Menüoptionen finden Sie unter "Verwendung des Hauptmenüs" auf Seite 32.

Nr.	OSD im Direkttasten-Menü	OSD-Symbol im Hauptmenü	Funktion
1	Benutzer-Taste 1	[dyxz]	Standardmäßig ist die Taste auch die Direkttaste für den Bildmodus. Für die Änderung der Standardeinstellungen, siehe "Anpassen der Direkttasten" auf Seite 29.Dient der Erhöhung.
2	Benutzer-Taste 2		Standardmäßig ist die Taste auch die Direkttaste für denAnzeigemodus.Für die Änderung der Standardeinstellungen, siehe"Anpassender Direkttasten" auf Seite 29.Dient der Bewegung nach unten/der Verringerung einer Einstellung.
3	Benutzer-Taste 3		Standardmäßig ist die Taste auch die Direkttaste fürIntell.Skalierung.Für die Änderung der Standardeinstellungen, siehe"Anpassender Direkttasten" auf Seite 29.Aufruf von Untermenüs.Auswahl von Menüelementen.
4	MENÜ • Aktiviert das Hauptmenü.		Rückkehr zum vorherigen Menü.
5	Been. Hiermit können Sie das OSD ausblenden.

• OSD = On Screen Display (Anzeige auf dem Bildschirm).
  Die Direkttasten funktionieren nur, wenn das Hauptmenü nicht angezeigt wird. Die Anzeige für Direkttasten wird automatisch nach ein paar Sekunden ausgeblendet, ohne dass eine Taste bedient werden muss.
• Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.

Bildoptimierung

Der Standard Bildmodus auf diesem Monitor ist RTS, welcher für RTS (Echtzeitstrategie) Spiele geeignet ist. Wenn Sie einen anderen Bildmodus bevorzugen, rufen Sie Bild erweitert und ändern Sie die Einstellung unter Bildmodus.

Die einfachste Möglichkeit, um eine optimale Anzeige von einem analogen (D-Sub)-Eingang zu erhalten, ist die Verwendung der Auto-Einst.-Funktion. Rufen Sie Anzeige und Auto-Einst. auf, um das aktuell angezeigte Bild auf dem Bildschirm zu optimieren.

Wenn Sie einen digitalen Videoausgang unter Verwendung eines digitalen (DVI oder HDMI) Kabels an Ihren Monitor anschließen, wird die Auto-Einst.-Funktion deaktiviert, da der Monitor automatisch das beste Bild anzeigt.

Stellen Sie bitte sicher, dass die angeschlossene Grafikkarte auf Ihrem Computer auf die native Auflösung des Monitors eingestellt ist, wenn Sie die Auto-Einst.-Funktion verwenden.

Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen.

I. Führen Sie das Testprogramm auto.exe von der CD-ROM aus. Dies ist die beste Methode, um mögliche Veränderungen festzustellen. Sie können auch ein beliebiges anderes Bild verwenden, z.B. das Hintergrundbild Ihres Betriebssystems. Die Verwendung des Programms auto.exe wird jedoch empfohlen.
2. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie Menü, um das Hauptmenü aufzurufen.
3. Gehen Sie zu Anzeige und Auto-Einst.
4. Wenn Sie vertikales Rauschen beobachten (schimmernde vertikale Zeilen, wie bei einem Gardineneffekt), wählen Sie Pixeluhr und passen Sie den Bildschirm so lange an, bis das Rauschen verschwindet.
5. Wenn Sie horizontales Rauschen beobachten, wählen Sie Phase und passen Sie den Bildschirm so lange an, bis das Rauschen verschwindet.

Anpassen der Direkttasten

Die oberen drei Steuerungstasten (auch als Benutzer-Tasten bezeichnet) dienen als Direkttasten für den direkten Zugriff auf vordefinierte Funktionen. Sie können die Standardeinstellung ändern und den Tasten anderen Funktionen zuweisen.

I. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf Menü, um auf das Hauptmenü zuzugreifen.
2. Rufen Sie System auf.
3. Wählen Sie die Benutzer-Taste, die Sie ändern möchten.
4. Wählen Sie im Untermenü eine Funktion aus, auf die über diese Taste zugegriffen werden kann. Eine Popup-Meldung wird erscheinen, um anzuzeigen, dass die Einrichtung abgeschlossen ist.

Einrichtung Ihres eigenen Spielmodus

Der Monitor verfügt über verschiedene voreingestellte Bildmodi, die für Spiele geeignet sind. Sie können die entsprechenden Anzeigeeinstellungen auf Ihre Bedürfnisse ändern und speichern und ganz einfach zu Ihrem eigenen Spielmodus wechseln.

I. Stellen Sie die entsprechenden Anzeigeeinstellungen in den verschiedenen OSD-Menüs ein. Für den Spielmodus anpassbare Einstellungen sind:

• "Helligkeit" (Sie auf den Seiten 35)
• "Kontrast" (Sie auf den Seiten 35)
• "Schärfe" (Sie auf den Seiten 35)
- "Black eQualifier" (Sie auf den Seiten 35)
• "Gamma" (Sie auf den Seiten 36)
• "Farbtemperatur" (Sie auf den Seiten 36)
• "Farbton" (Sie auf den Seiten 36)
• "Sättigung" (Sie auf den Seiten 36)
• "AMA" (Sie auf den Seiten 36)
• "Sofortmodus" (Sie auf den Seiten 36)
• "Bildmodus" (Sie auf den Seiten 37)
• "Anzeigemodus" (Sie auf den Seiten 39)
• "Dynamic Contrast" (Sie auf den Seiten 38)
- "Intell. Skalierung" (Sie auf den Seiten 40)
• "Smart Focus" (Sie auf den Seiten 40)
• "Lautstärke" (Sie auf den Seiten 42)
• "Stumm" (Sie auf den Seiten 42)

1. Rufen Sie nach Abschluss aller Einstellungen Einst. Speichern auf und speichern Sie es als eine der Spielmodi.
2. Wenn Sie zu Ihrem Spielmodus wechseln möchten, rufen Sie Bild erweitert und Bildmodus auf und wählen Sie den in Schritt 2 gespeicherten Spielmodus aus. Ihre bevorzugten Anzeigeeinstellungen werden vollständig übernommen.

Einstellen des Anzeigemodus

Für die Anzeige von Bildern mit einem Seitenverhältnis anders als 16:9 und einer Größe anders als 24" können Sie den Anzeigemodus am Monitor einstellen.

I. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf Menü, um auf das Hauptmenü zuzugreifen.
2. Rufen Sie Bild erweitert und Anzeigemodus auf.
3. Wählen Sie den passenden Anzeigemodus aus. Die Einstellung wird sofort wirksam.

Wechseln Sie zuerst in den bevorzugten Anzeigemodus und folgen Sie den Anweisungen unter "Intelligente Skalierung verwenden" auf Seite 31, um die Anzeigegröße präzise auf Ihre Bedürfnisse anzupassen.

Intelligente Skalierung verwenden

Sie können die Größe der Anzeige mit Intell. Skalierung ändern.

I. Rufen Sie Bild erweitert und Intell. Skalierung auf.
2. Stellen Sie den Wert ein.

• Falls eine der Steuerungstasten für Intell. Skalierung eingestellt ist, können Sie auf die Benutzer-Taste drücken und den Wert direkt einstellen.
  • Die Anzeige kann während der Größenänderung mitunter unruhig sein. Dies ist eine normale Erscheinung und sollte nicht als ein Herstellungsfehler angesehen werden.
• Weitere Informationen über Intell. Skalierung finden Sie unter "Intell. Skalierung" auf Seite 40.

Verwendung des Hauptmenüs

Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf Menü, um auf das Hauptmenü zuzugreifen. Unter "Grundlegende Menübedienung" auf Seite 27 finden Sie weitere Einzelheiten.

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet.

Die OSD-Menüsprachen können sich von denen des an Ihrem Ort ausgelieferten Produkts unterscheiden. Siehe "Sprache" auf Seite 44 unter System und OSD-Einst. für weitere Informationen.

Für weitere Informationen über jedes der einzelnen Menüs sehen Sie bitte die folgenden Seiten:

• "Anzeigemenü" auf Seite 33
• "Bild Menü" auf Seite 35
• "Bild erweitert Menü" auf Seite 37
- "Einstellungen speichern Menü" auf Seite 41
• "Audio Menü" auf Seite 42
• "System Menü" auf Seite 43

Anzeigemenü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet.

I. Wählen Sie Menü aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Anzeige.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie
6. Um das Menü zu verlassen, wählen Sie .×

Element Funktion Bereich
Auto-Einst.	Optimiert und regelt die Bildschirmeinstellungen automatisch für Sie.Dies eignet sich nicht für ein digitales Eingangssignal.
H. Position	Stellt die horizontale Position des Bildschirmbildes ein.	0 bis 100
V. Position	Stellt die vertikale Position des Bildschirmbildes ein. 0	bis 100
Pixeluhr	Passt das Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.Sehen Sie auch: "Bildoptimierung" auf Seite 29.HT4TDies eignet sich nicht für ein digitales Eingangssignal.	0 bis 100
Phase	Passt das Pixeltaktphasen-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.Sehen Sie auch: "Bildoptimierung" auf Seite 29.KHAD]Dies eignet sich nicht für ein digitales Eingangssignal.	0 bis 63

Bild Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet.

I. Wählen Sie Menü aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Bild.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie .
6. Um das Menü zu verlassen, wählen Sie ✗

Element Funktion Bereich
Helligkeit	Stellt die Balance zwischen hellen und dunklen Schattierungen her.		0 bis 100
Kontrast	Stellt das Ausmaß des Unterschieds zwischen Helligkeit und Dunkelheit ein.		0 bis 100
Schärfe	Stellt die Klarheit und Sichtbarkeit der Konturen von Motiven im Bild ein.		1 bis 10
Black eQualifier	Verstärkt dunkle Schatten durch Erhöhen der Helligkeit ohne die von hellen Schatten zu ändern.Wenn das Bild zu hell ist oder kaum dunkle Schatten enthält, hat die Einstellung des Wertes für Black eQualifier keinen großen Effekt auf das Bild.		0 bis 20
Gamma	Passen Sie hiermit die Ton-Leuchtdichte an. Der Standardwert beträgt 3 (dies ist der Standardwert für Windows).		• Gamma 1• Gamma 2• Gamma 3• Gamma 4• Gamma 5
Farbtemperatur	Normal	Ermöglicht die Ansicht von Videos und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe.
	Bläulich	Wendet einen kühlen Ton auf das Bild an. Dies ist ab Werk auf den PC-Industrie-Standard für weiße Farbe voreingestellt.
	Rötlich	Wendet einen warmen Ton auf das Bild an. Dies ist ab Werk auf den Nachrichtendruck-Standard für weiße Farbe voreingestellt.
	Benutzer	Die Mischung der Primärfarben Rot, Grün und Blau kann geändert werden, um einen anderen Farbton für das Bild zu erhalten. Rufen Sie die nachfolgenden R (rot), G (grün), und B (blau) Menüs auf, um die Einstellungen zu ändern. Durch Reduzierung einer oder mehrerer Farben wird der jeweilige Einfluss des Farbtons auf das Bild reduziert. (Wenn Sie z.B. die Blau-Stufe des Bildes reduzieren, erscheint das Bild gelblicher. Falls Sie Grün reduzieren, erhält das Bild einen Magenta-Farbton.)	• R(0 bis 100)• G(0 bis 100)• B(0 bis 100)
Farbton	Passen Sie das Erscheinungsbild von Farben an. 0 bis 100
Sättigung	Passen Sie die Reinheit von Farben an. 0 bis 100
Farbe zurücks	Stellt die benutzerdefinierten Farbeinstellungen auf die Voreinstellungen ab Werk zurück.		• JA• NEIN
AMA	Verbessert die Graustufen-Reaktionszeit der LCD-Fläche. •		EIN• AUS
Sofortmodus	Passt die Bildverarbeitung an, um eine Eingangsverzögerung zu vermeiden. Sie können beim Spielen ein Echtzeiterlebnis genießen.		• EIN• AUS
	[ITZYH] Um die Bildqualität zu optimieren, deaktivieren Sie den Sofortmodus, wenn es sich bei der Quelle um Video mit Zeilensprung handelt. Wenn Sie die Auflösung der Videoquelle prüfen möchten, wechseln Sie nach System und Informationen auf dem Monitor.

Bild erweitert Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet.

I. Wählen Sie Menü aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Bild erweitert.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie
6. Um das Menü zu verlassen, wählen Sie .×

Element Funktion Bereich
Bildmodus	Wählen Sie den Bildmodus, der sich am besten für die Art von Bildern eignet, die auf dem Bildschirm angezeigt werden. [CWKG] Die Standardeinstellung ist RTS. Ändern Sie ggf. die Einstellung.
	Standard	Für normale PC-Anwendung.
	Film	Für das Ansehen von Videos.
	Foto	Für das Ansehen von Standbildern.
	sRGB	Für bessere Farbwiedergabe in Peripheriegeräten, z.B. Druckern, Digitalkameras usw.
	Spar	Für das Sparen von Energie durch geringen Stromverbrauch, wobei für alle laufenden Programme nur ein Minimum an Helligkeit bereitgestellt wird.
	RTS	Für das Spielen von RTS (Echtzeitstrategie) Spielen.
	Spieler1	Wendet angepasste Anzeigeeinstellungen an.[2xGx]Weitere Einzelheiten zur Einstellung eines Spielmodus finden Sie unter "Einrichtung Ihres eigenen Spielmodus" auf Seite 30.
	Spieler2
	Spieler3
Demo Senseye	Zeigt die Vorschau von Bildschirmbildern im unter Bildmodus ausgewählten Modus. Der Bildschirm wird in zwei Fenster unterteilt; das linke Fenster zeigt Bilder im Standardmodus, während das rechte Fenster Bilder im ausgewählten Modus anzeigt.		• EIN• AUS
Dynamic Contrast	Mit dieser Funktion wird automatisch die Verbreitung eines visuellen Eingangssignals erkannt und anschließend wird ein optimaler Kontrast eingestellt.		0 bis 5
Overscan	Vergrößert das Eingangsbild etwas. Verwenden Sie diese Funktion, um störendes Rauschen an den Kanten des Bildes auszublenden.[246K]Nur verfügbar, wenn es sich bei der Quelle um HDMI oder D-Sub (VGA konvertiert von Component) handelt.		• EIN• AUS
Anzeigemodus	Diese Funktion ermöglicht die Anzeige in einem anderen Seitenverhältnis als 16:9, ohne dass es zu geometrischer Verzerrung kommt.〔GH3〕Die Optionen unter demAnzeigemodusunterscheiden sich je nach Eingangssignalquelle.〔TDH7〕Abhängig von Ihrer Auswahl desBildmodusist eine unterschiedlicheAnzeigemodusOption voreingestellt. Ändern Sie ggf. die Einstellung.
	Voll	Ändert das Eingangsbild so, dass es den gesamten Bildschirm ausfüllt. Eignet sich ideal für Bilder mit dem Seitenverhältnis 16:9.
	Seitenverhältnis	Das Eingangsbild wird ohne geometrische Verzerrung angezeigt, und der Bildschirm wird soweit wie möglich ausgefüllt.
	1:1	Zeigt das Eingangsbild in seiner nativen Auflösung, ohne das es geändert wird.
	17" (4:3)	Zeigt das Eingangsbild wie auf einem 17"Monitor mit einem Seitenverhältnis von 4:3 an.
	19" (4:3)	Zeigt das Eingangsbild wie auf einem 19"Monitor mit einem Seitenverhältnis von 4:3 an.
	19"B(16:10)	Zeigt das Eingangsbild wie auf einem 19"BMonitor mit einem Seitenverhältnis von 16:10 an.
	21,5" (16:9)	Zeigt das Eingangsbild wie auf einem 21,5"Monitor mit einem Seitenverhältnis von 16:9 an.
	22"B(16:10)	Zeigt das Eingangsbild wie auf einem 22"BMonitor mit einem Seitenverhältnis von 16:10 an.
	23"B (16:9)	Zeigt das Eingangsbild wie auf einem 23"BMonitor mit einem Seitenverhältnis von 16:9 an.
Intell.Skalierung	Stellt die Anzeigegröße auf Ihre bevorzugte Maße ein.〔CATG〕Wenn derAnzeigemodus17", 19"B, oder 21,5"Bist, werden die letzten 2 Skalierungseinstellungen (in verschiedenen Auflösungen der Eingangsquelle) für einen schnellen Zugriff gespeichert.〔TDZT〕Wenn derAnzeigemodus1:1ist (und die Auflösung der Eingangsquelle geringer ist als 1920 x 1080), werden die letzten fünf Skalierungseinstellungen (in unterschiedlichen Auflösungen der Eingangsquelle) für direkten Zugriff gespeichert.		0 bis 100
Farbformat	Ermittelt den Farbraum (RGB oder YUV) basierend auf dem folgenden erkannten Videosignal.Sie müssen das Farbformat u. U. manuell einstellen, wenn die auf dem Monitor angezeigten Farben nicht richtig angezeigt werden.[42K4]Wenn die Eingabequelle HDMI ist, kann das Farbformat nicht ausgewählt werden. Das Farbformat wird je nach Eingangsvideoquelle automatisch eingestellt.
	RGB	• Für D-Sub (VGA) Eingangsquelle von PC.• Für DVI Eingangsquelle.
	YUV	Für D-Sub (Component konvertiert von VGA) Eingangsquelle von einem Videogerät.
HDMI RGBPC-Bereich	Bestimmt den Bereich der Farbskalen. Wählen Sie eine Option, welche mit der RGB-Bereichseinstellung auf dem angeschlossenen HDMI-Gerät übereinstimmt.		• RGB(0 bis 255)• RGB(16 bis 235)
Smart Focus	Diese Funktion bietet einen Markierungsbereich zur Fokussierung eines bestimmten Inhalts, z.B. ein YouTube Video oder ein Online-Spiel.
	Größe	Bestimmt die Größe des markierten Bereiches.	• Klein• Groß• AUS
	H. Position	Passt die horizontale Position des markierten Bereichs an.	0 bis 100
	V. Position	Passt die vertikale Position des markierten Bereichs an.	0 bis 100
	Skalierung	Skaliert den ausgewählten Bereich. 0 bis 100

Einstellungen speichern Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet.

I. Wählen Sie Menü aus dem Direkttasten-Menü.
2. Verwenden Sie ▲ oder ▼ zur Auswahl von Einst. Speichern.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie
6. Um das Menü zu verlassen, wählen Sie .×

Element Funktion Bereich
Spieler 1	Speichert einen neuen Satz benutzerdefinierter Anzeigeeinstellungen.	-
Spieler 2
Spieler 3	Siehe "Einrichtung Ihres eigenen Spielmodus" auf Seite 30 für Informationen über die Anwendung des Spielemodus.

Audio Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet.

I. Wählen Sie Menü aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Audio.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie
6. Um das Menü zu verlassen, wählen Sie .×

Element Funktion Bereich
Lautstärke	Dient der Lautstärkenregelung. 0 bis 100
Stumm	Unterbindet die Audioeingabe. • EIN	• AUS

System Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet.

I. Wählen Sie Menü aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von System.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie .
6. Um das Menü zu verlassen, wählen Sie .×

Element Funktion Bereich
Eingang	Verwenden Sie diese Funktion, um den Eingang einzustellen, der sich für Ihren Videokabelverbindungstyp eignet.		• D-Sub• DVI• HDMI
OSD Einstellungen Sprache	Stellt die Sprache des OSD-Menüsein. Die in Ihrem OSD gezeigten Sprachoptionen können sich von den auf der rechten Seite gezeigten unterscheiden, was vom Produkt abhängt, das an Ihrem Ort ausgeliefert wird.		• English• Français• Deutsch• Italiano• Español• Polski• Česky• Magyar• Serbo-croatia• Română• Nederlands• Русский• Svenska• Português• 日本語• 繁體中文• 简体中文
	Anzeigezeit	Stellt die Anzeigezeit des OSD-Menüsein.	• 5 Sek.• 10 Sek.• 15 Sek.• 20 Sek.• 25 Sek.• 30 Sek.
	OSD-Sperre	Verhindert, dass alle Monitoreinstellungen unbeabsichtigt geändert werden. Wenn diese Funktion aktiviert ist, sind die OSD-Steuerelemente und Direkttasten deaktiviert. Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.
Benutzer-Taste 1	Hiermit können Sie die Funktionen einstellen, auf die Sie über die Benutzer-Taste 1 zugreifen können.		• Bildmodus• Anzeigemodus• Intell. Skalierung• Helligkeit• Kontrast• Smart Focus• Lautstärke• Stumm• Eingang• Black eQualizer
Benutzer-Taste 2	Hiermit können Sie die Funktionen einstellen, auf die Sie über die Benutzer-Taste 2 zugreifen können.
Benutzer-Taste 3	Hiermit können Sie die Funktionen einstellen, auf die Sie über die Benutzer-Taste 3 zugreifen können.
Auto-Abschaltung	Stellt die Zeit für die automatische Ausschaltung des Monitors im Stromsparmodus ein.	AUS10 Min.20 Min.30 Min.
DDC/CI	Ermöglicht, dass die Einstellungen des Monitors über die Software auf dem PC eingestellt werden.DDC/CI ist eine Abkürzung für Display Data Channel/Command Interface. Dies wurde von Video Electronics Standards Association (VESA) entwickelt, um den bestehenden DDC-Standard zu erweitern. DDC/CI ermöglicht das Senden von Monitoreinstellungen mit Hilfe der Software für Ferndiagnose.	EINAUS
Automatischer HDMI-Wechsel	Wenn diese Funktion aktiviert ist, befindet sich der HDMI-Anschluss in der Schleife für die automatische Eingangsauswahl. Ansonsten kann HDMI nur durch Eingangsauswahl oder durch Betätigung einer Direkttaste ausgewählt werden.	EINAUS
Auflösungshinweis	Einstellung, ob ein Hinweis für die empfohlene Auflösung angezeigt werden soll, wenn eine neue Eingangsquelle vom Monitor erkannt wird.	EINAUS
Informationen	Zeigt die aktuellen Einstellungen für die Monitoreigenschaften.	EingangAktuelle AuflösungOptimale Auflösung (am besten mit dem Monitor)Modellname
Vorgabe	Stellt alle Modus-, Farb- und Geometrieeinstellungen auf die Standardwerte ab Werk zurück.	JANEIN

Fehlerbehebung

Häufig gestellte Fragen (FAQ)

Das Bild hat eine falsche Farbtönung.

• Der Standard Bildmodus auf diesem Monitor ist RTS, welcher für RTS (Erste schießende Person) Spiele geeignet ist. Wenn Sie einen anderen Bildmodus bevorzugen, rufen Sie Bild erweitert und ändern Sie die Einstellung unter Bildmodus.
• Wenn das Bild gelblich, bläulich oder rosa erscheint, gehen Sie zu Bild und Farbe zurücks und wählen Sie anschließend JA, um die Farbeinstellungen auf die Standardwerte zurückzusetzen.

Wenn das Bild immer noch nicht korrekt angezeigt wird, und auch das OSD eine falsche Farbtönung hat, fehlt eine der drei Primärfarben am Signaleingang. Überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

Das Bild ist verschwommen.

Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

Wie verwendet man ein VGA-Verlängerungskabel?

Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. Ist das Bild jetzt scharf? Wenn nicht, optimieren Sie das Bild, indem Sie den Anweisungen unter "Die Wiederholfrequenz ändern" unter dem Link "Die Bildschirmauflösung verändern" folgen. Leitungsverluste in Verlängerungskabeln führen im Allgemeinen zu einer schlechteren Bildqualität. Sie können diese Verluste minimieren, indem Sie ein Verlängerungskabel mit besseren Leitereigenschaften oder mit einem integrierten Verstärker verwenden.

Kommt es nur bei niedrigeren Auflösungen als der nativen (maximalen) Auflösung zu unscharfen Bildern?

Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD. Wählen Sie die native Auflösung.

Pixelfehler werden angezeigt.

Eines von mehreren Pixeln ist immer schwarz, eines oder mehrere Pixel sind immer weiß, eines oder mehrere Pixel sind immer rot, grün, blau oder haben eine andere Farbe.

• Reinigen Sie den LCD-Monitor.
• Schalten Sie Gerät abwechselnd ein/aus.
• Dies sind Pixel, die permanent ein- oder ausgeschaltet sind. Dies ist ein natürlicher Effekt, der bei der LCD-Technologie häufig vorkommt.

Kein Bild.

Leuchtet die Anzeige am Bildschirm grün?

Wenn die Anzeige grün leuchtet und die Meldung Signal außerhalb des Bereichs am Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird. Wechseln Sie zu einem unterstützten Modus. Lesen Sie den Abschnitt "Voreingestellte Anzeigemodi" unter dem Link "Die Bildschirmauflösung verändern".

Schwacher Schatten auf dem Standbild ist auf dem Bildschirm sichtbar.

• Aktivieren Sie die Energieverwaltungsfunktion, um Ihren Rechner und Monitor in den weniger Energie verbrauchenden "Ruhe"-Modus zu bringen, wenn Sie in nicht verwenden.
• Verwenden Sie einen Bildschirmschoner, um die Beibehaltung eines Bilds auf dem Bildschirm zu vermeiden.

Leuchtet die Anzeige am Bildschirm orange?

Wenn die LED orange leuchtet, ist der Energiesparmodus aktiv. Drücken Sie eine beliebige Taste auf der Computertastatur, oder bewegen Sie die Maus. Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

Leuchtet die Anzeige am Bildschirm überhaupt nicht?

Überprüfen Sie die Steckdose, die externe Stromversorgung und den Netzschalter.

Das Bild ist verzerrt, blinkt oder flimmert.

Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD und wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

Für den Monitor wird seine native Auflösung verwendet, aber das Bild ist weiterhin verzerrt.

Bilder aus unterschiedlichen Eingangsquellen können auf dem Monitor verzerrt oder gestreckt erscheinen, wenn für diesen die native Auflösung verwendet wird. Um eine optimale Anzeigeleistung für jede Art von Eingangsquelle zu erzielen, können Sie die Funktion Anzeigemodus auf das geeignete Seitenverhältnis für die Eingangsquellen einstellen. Siehe "Anzeigemodus" auf Seite 39 für weitere Einzelheiten.

Das Bild ist in eine Richtung verschoben.

Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

Die OSD-Steuerelemente stehen nicht zur Verfügung.

Um die OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.

Die angeschlossenen externen Lautsprecher geben keinen Ton aus.

• Entfernen Sie den Kopfhörer (falls dieser an den Monitor angeschlossen ist).
• Prüfen Sie, ob der Ausgang richtig angeschlossen ist.
• Wenn die externen Lautsprecher mit Strom über die USB-Verbindung versorgt werden, prüfen Sie, ob diese Verbindung in Ordnung ist.
• Erhöhen Sie die Lautstärke der externen Lautsprecher (Ton ist evt. deaktiviert oder Lautstärke ist zu niedrig).

Weitere Hilfe?

Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler; bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: [e-mail].
