BEDIENUNGSANLEITUNG 46870 REV

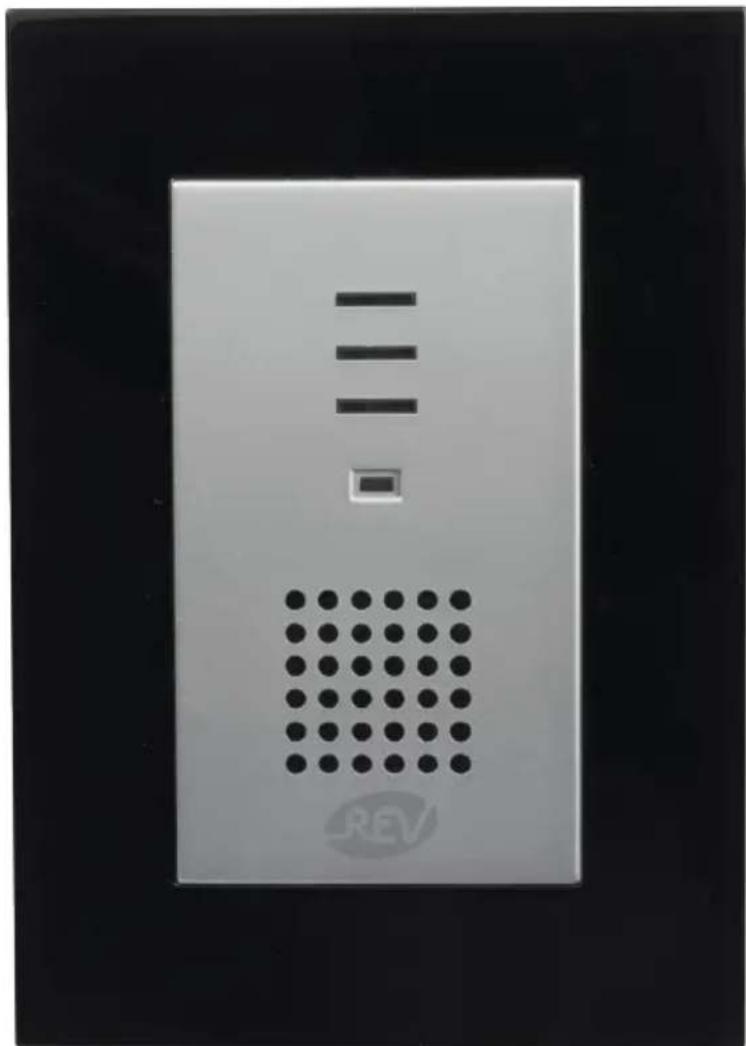

Funk-Gong & Funk-Klingeltaster

Typ: SCW-2113 & SC-2105

Lesen Sie die nachfolgende Bedienungsanleitung vor Inbetriebnahme aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Der Funk-Klingeltaster kann im geschützten Außenbereich montiert werden und ist nicht für den rauen Betrieb geeignet (IP44). Der Funk-Gong ist für die Montage in trockenen Innenräumen (IP20) vorgesehen.

Lieferumfang

1x Funk-Klingeltaster

1xFunk-Gong

1x Batterie (3V CR2032)

3x Dübel

3x Schrauben

1x Bedienungsanleitung

Produktübersicht

1. Batteriefachabdeckung

2. Batteriestandsanzeige

3. Lautstärkeregler

4. Mode-Taster

5. Funk-Klingeltaster

6. LED-Anzeige

7. Melodienwahl-Taster

8. Aufhängeöse

9. Namensschild

10. Code-Taster

11. Sendekontrollleuchte

Technische Daten

Typnummer Funk-Gong: SCW-2113

Typnummer Funk-Klingeltaster: SC-2105

Frequenz: 433,92MHz

Frequenzband: 433,05 - 434,79MHz

Max. Sendeleistung: <10mW

Anzahl Melodien: 8 (einstellbar)

Reichweite (Freifeld): ca. 100m

Lautstärke regelbar: 82 bis 85dB

Schutzart:

Batterie:

Funk-Gong: IP20 (nur zur Verwendung in trockenen Innenräumen)

Funk-Klingeltaster: IP44 (geschützter Außenbereich)

Funk-Gong: 2x 1,5V AA (nicht im Lieferumfang enthalten)

Funk-Klingeltaster: 1x 3V CR2032 Knopfzelle (im Lieferumfang enthalten)

Schutzklasse:

Sicherheitshinweise

• Der Funk-Gong ist nur zur Verwendung in trockenen Innenräumen vorgesehen.
• Der Funk-Klingeltaster kann im geschützten Außenbereich angebracht werden. Setzen Sie den Funk-Klingeltaster keinem Tropf- oder Strahlwasser aus.
• Montieren Sie den Funk-Klingeltaster nicht auf metallischen oder Hart-PVC-Türrahmen, da diese die Reichweite einschränken können.
• Wenn Sie das Produkt für längere Zeit nicht nutzen, entfernen Sie die Batterien.
• Achten Sie unbedingt auf die korrekte Lage der Batterien im Batteriefach. Falsch eingelegte Batterien können zu Explosionen führen.

DE

• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen oder zu reparieren.
• Die Reichweite kann durch verschiedene Umstände beeinflusst werden, z.B. Betonwände, (wärmedämmende) Verglasung, extreme Wärme oder Kälte, usw. Verändern Sie ggf. den Standort von Funk-Gong und/oder Funk-Klingeltaster.
• Montieren Sie das Produkt nicht in der Nähe von Wärmequellen (z.B. Radiatoren) oder in Räumen mit Dampfentwicklung (z.B. Küche, Bad).
• Um Störungen zu vermeiden, sollten Funk-Klingeltaster und Funk-Gong von metallischen und elektrischen Gegenständen ferngehalten werden.

Funktionsweise

Durch Drücken des Funk-Klingeltasters wird ein Funksignal gesendet und der Funk-Gong ertönt mit der von Ihnen gewählten Melodie. Der Klingelton endet sobald die Melodie komplett abgespielt wurde. Um den Klingelton zu wiederholen, muss der Funk-Klingeltaster erneut betätigt werden. Längeres Drücken wiederholt nicht den Klingelton.

Der Funk-Klingeltaster verfügt über eine Sendekontrollleuchte [11].

Folgendes ist möglich:

• 1 Funk-Klingeltaster bis zu 4 Funk-Gongs (gleiche Melodie bei allen Gongs) zuzuordnen
  1 Funk-Göng bis zu 4 Funk-Klingeltaster (unterschiedliche Melodien bezüglich Rufunterscheidung möglich) zuzuordnen

Inbetriebnahme

Batterie

Funk-Gong

Öffnen Sie das Batteriefach durch Herausschieben der Abdeckung [1]. Legen Sie Batterien ein (2x 1,5V AA). Achten Sie auf die richtige Polarität! Wenn die Batterie des Funk-Gongs ersetzt worden muss, blinkt eine rote Anzeige-LED [2] auf. Erneuern Sie dann immer beide Batterien.

Funk-Klingeltaster

Öffnen Sie den Funk-Klingeltaster und entfemen Sie den Batterieisolierstreifen. Prüfen Sie, ob die Batterie (1x 3V CR2032) gemäß der Polaritätsangabe einlegt ist.

Montage

Wählen Sie einen geeigneten Platz für Funk-Gong und Funk-Klingeltaster. Prüfen Sie die gewählten Stellen auf Leitungen bevor Sie Löcher bohren. Führen Sie einen Funktionstest durch, um sicherzustellen, dass Funk-Gong und Funk-Klingeltaster innerhalb der Reichweite sind, bevor Sie Löcher bohren.

Funk-Gong

Montieren Sie den Funk-Gong mit 1 Schraube und Dübel. Verwenden Sie die Aufhängeöse [8] zur festen Installation.

Funk-Klingeltaster

Montieren Sie den Funk-Klingeltaster mit 2 Schrauben und Dübeln. Öffnen Sie hierfür den Funk-Klingeltaster und durchbohren Sie die beiden vorgesehenen Sollbruchstellen auf der Rückseite.

Funktion

Drücken Sie den Mode-Taster [4] zur Einstellung des gewünschten Modus (Melodie und LED-Anzeige, nur LED-Anzeige, nur Melodie).

DE

Drehen Sie den Volume-Knopf [3] vorsichtig, bis die gewünschte Lautstärke erreicht ist.

Codierung

Dieser Funk-Gong ist mit einer fortgeschrittenen zufälligen und selbstlermenden Codierung ausgestattet.

Erstinbetriebnahme: Nachdem Sie die Batterien wie oben beschrieben eingelegt haben, betätigen Sie den Funk-Klingeltaster um eine Codierung zu erzeugen. Der Funk-Gong piept um anzuzeigen, dass eine Codierung registriert und gespeichert wurde.

Zweiten Funk-Klingeltaster hinzufügen: Legen Sie die Batterie ein, im Anschuss drücken und halten Sie den Code-Taster [10] für ca. 1-2 Sekunden. Der Funk-Gong gibt einen Piepton von sich, um anzuzeigen, dass er für die neue Codierung bereit ist. Drücken Sie den zweiten Funk-Klingeltaster innerhalb von 5 Sekunden, um eine neue zufällig generierte Codierung zu erzeugen und ein Funksignal an den Funk-Gong zu senden. Der Funk-Gong ertönt um anzuzeigen, dass eine zweite Codierung registriert und gespoichert wurde.

Um einen dritten und vierten Funk-Klingeltaster hinzuzufügen, gehen Sie wie beim Zweiten vor.

Achtung: Nach jedem Batteriewechsel muss die Codierung zwischen Funk-Gong und Funk-Klingeltaster wiederholt werden.

Hinweis: Wenn der Funk-Gong ohne Grund klingelt, kann das auf ein anderes Funk-Produkt in der Nähe hinweisen. Entfernen Sie die Batterien von Funk-Klingeltaster und Funk-Gong für ca. 10 Sekunden und starten die Codierung erneut.

Rufunterscheidung

Wenn Sie den Funk-Gong mit mehreren Funk-Klingeltastern betreiben, ist es möglich jedem Funk-Klingeltaster eine eigene Melodie zuzuordnen.

Verbinden Sie den Funk-Klingeltaster mit dem Funk-Gong wie im Punkt „Codierung“ beschrieben. Anschließend drücken Sie den Melodienwahl-Taster [7] und wählen eine der 8 Melodien aus. Wiederholen Sie das für alle Funk-Klingeltaster.

Melodienauswahl

Der Melodienwahl-Taster [7] befindet sich im Funk-Klingeltaster neben der Knopfzelle. Durch Drücken dieses Tasters können Sie eine der folgenden 8 Melodien wählen.

1. Westminster

2. Ding-Dong

3. Tubular-1

4. Tubular-2

5. Piano-1

6. Piano-2

7. Drum

8. Bell

Die eingestellte Melodie bleibt bis zum Batteriewechsel gespeichert und muss danach erneut eingestellt werden.

Reinigung

• Schalten Sie das Produkt durch Entfernen der Batterien spannungsfrei.
• Reinigen Sie das Produkt nur mit einem trockenen oder leicht feuchten, fusselfreien Tuch.
• Verwenden Sie ggf. ein mildes Reinigungsmittel. Verwenden Sie keine säure- oder lösungsmittelhaltigen Reinigungsmittel.

WEEE-Entsorgunghinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.

Batterie-Entsorgungshinweis

Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

CE-Konformitätserklärung

Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp SCW-2113 und SC-2105 der Richtlinie 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe: www.rev.de unter der entsprechenden Artikel- oder Typnummer.

Service

Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [e-mail].

Wir weisen darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigem müssen.

REV Ritter GmbH · Frankenstr. 1 - 4 · D-63776 Mömbris · www.rev.de Tel. [phone]* · Fax. [phone] · E-Mail: [e-mail] * 36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.

DE Eine mehrsprachige Version dieser Anleitung finden Sie unter www.rev.de. Alternativ können Sie auch dem nebenstehenden QR-Code folgen. SI Na voljo je večjezična različica lega priročnika www.rev.de. Lahko pa vidite tudi sosednjo Sledite QR kodi.
