AD-2220A - Gegensprechanlage REV - Kostenlose Bedienungsanleitung

Produkttyp	Gegensprechanlage (Türsprechanlage)
Modell	AD-2220A
Marke	REV
Außeneinheit	Ja, mit Namensschild und Klingeltaster
Inneneinheit	Ja, mit Hörer/Sprechmuschel
Anzahl der Außenstellen	1 (erweiterbar auf mehrere)
Anzahl der Innenstellen	1 (erweiterbar auf mehrere)
Versorgungsspannung	15 V DC, min. 1 A
Türöffnerfunktion	Ja, über potentialfreien Kontakt (LOCK)
Klingelton	Einstellbar (über Schalter)
Audioübertragung	Voll-Duplex (gleichzeitiges Sprechen und Hören)
Montageart Außeneinheit	Aufputz oder Unterputz (Schraubbefestigung)
Montageart Inneneinheit	Aufputz (Wandmontage)
Namensschildwechsel	Möglich, durch Abziehen der Frontblende
Kabeltyp	4-Draht-Bus (13, +, LOCK, -) + optionale Leitungen für weitere Stellen
Schutzart Außeneinheit	IP44 (gegen Spritzwasser geschützt)
Betriebstemperatur	-10 °C bis +40 °C
Entsorgung	Elektroaltgeräte gemäß WEEE-Richtlinie
Zubehör (optional)	Zweite Außen-/Innenstelle, Netzteil 15 V DC
Garantie	2 Jahre
Hersteller	REV Ritter GmbH, Frankenstraße 1-4, 63776 Mömbris, Deutschland
Service-Hotline	[phone] (36 ct/Min. aus dem dt. Festnetz)

Häufig gestellte Fragen - AD-2220A REV

Wie schließe ich die Gegensprechanlage AD-2220A an?

Kann ich mehrere Innenstellen anschließen?

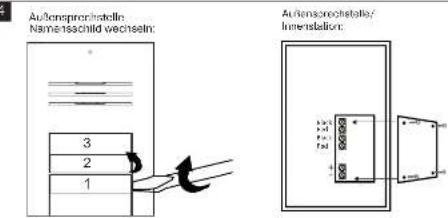

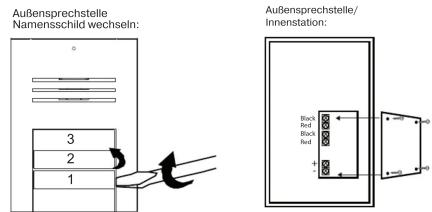

Wie wechsle ich das Namensschild an der Außeneinheit?

Die Klingel funktioniert nicht. Was kann ich tun?

Kann ich den Klingelton verändern?

Welches Netzteil benötige ich?

Die Sprachqualität ist schlecht. Woran liegt das?

Kann ich die Anlage mit einer Video-Türsprechanlage nachrüsten?

Wie reinige ich die Außeneinheit?

Wo finde ich die Bedienungsanleitung als PDF?

BEDIENUNGSANLEITUNG AD-2220A REV

4

5

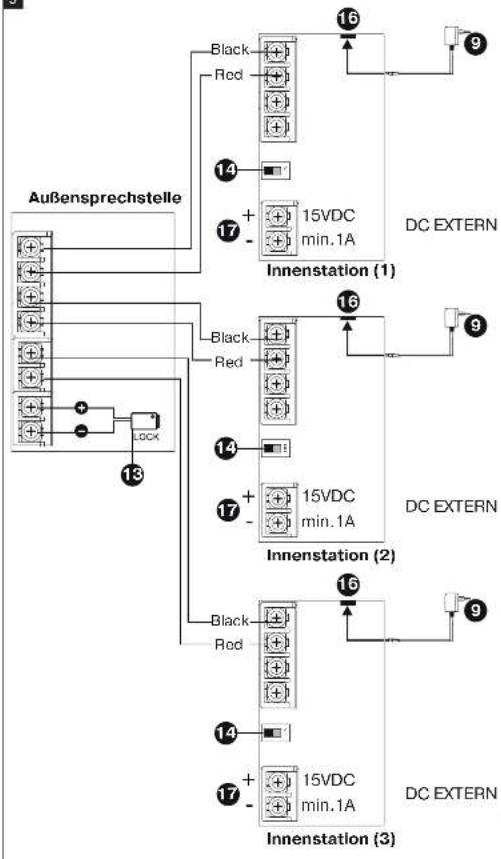

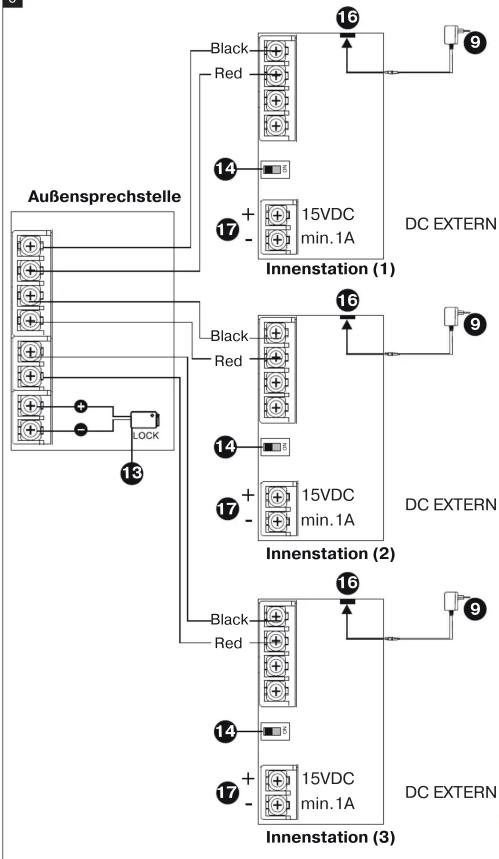


REV Ritter GmbH · Frankenstraße 1-4 · 63776 Mömbris · Germany · www.rev.biz · E-Mail: [e-mail]
• Service-Telefon: [phone]
• Service-Pax: [phone]

-36 ct/Min aus dem deutschen Festnetz, Mobilfunkpreise abweichend
