BEDIENUNGSANLEITUNG TF 6060 CI TOPFIELD

1.1 Funktionen .... 1
1.2 Bedienung des Digitalreceivers 2
1.2.1 Die Vorderseite .... 3
1.2.2 Die Fernbedienung 4
1.3 Was ist ein Common Interface? 6

2 Installation 8

2.1 Auspacken....8
2.2 Sicherheitshinweise 8
2.3 Anschlüsse auf der Rückseite 10
2.4 Anschluss Ihres Digitalreceivers 11
2.4.1 Anschluss der Antenne 12
2.4.2 Anschluss an Ihren Fernseher 13
2.4.3 Anschluss an den Videorecorder ..... 15
2.4.4 Einlegen der Batterien in die Fernbedienung ..... 16

3 Vorzugseinstellungen 17

3.1 Spracheinstellungen 17

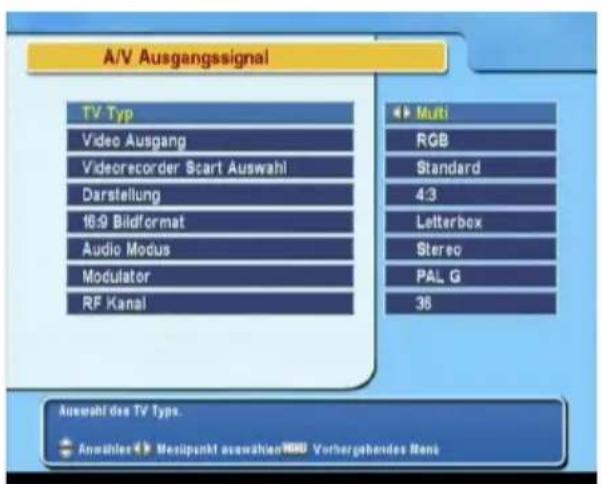

3.2 Video- und Audioeinstellungen ..... 18
3.2.1 TV-Standard 19

3.2.2 Farbmodell ..... 19
3.2.3 Videorecorder 20

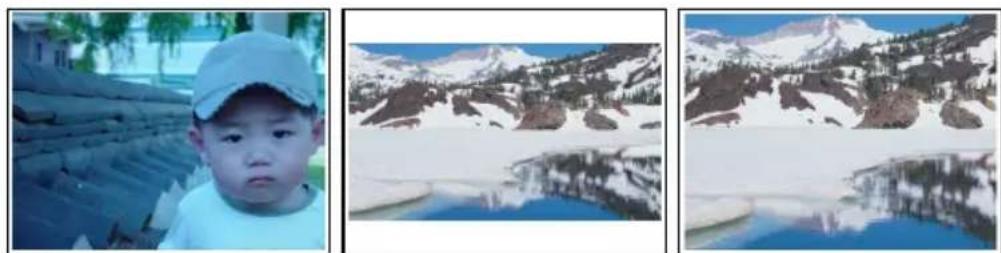

3.2.4 Fernseh-Bildseitenformat 20
3.2.5 Audio-Modus ..... 21
3.2.6 RF-Ausgang 21

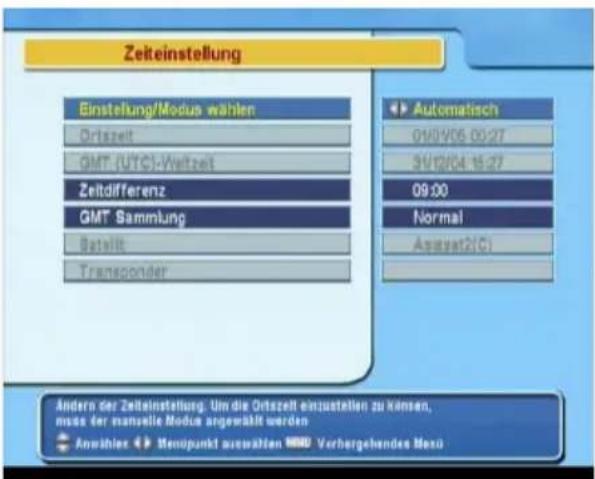

3.3 Einstellung der Ortszeit 22

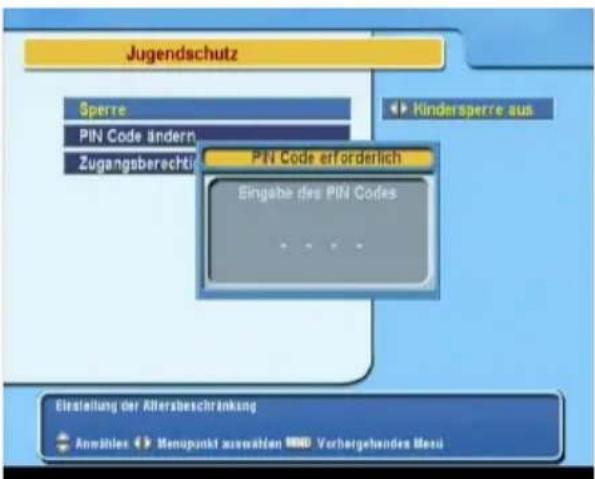

3.4 Jugendschutz 23

3.5 Anpassung der OSD-Menüanzeige 26

3.6 Auswahl einer Senderübergangsart 26

4 Kanalsuchlauf 28

4.1 Suche von Rundfunksendern 28

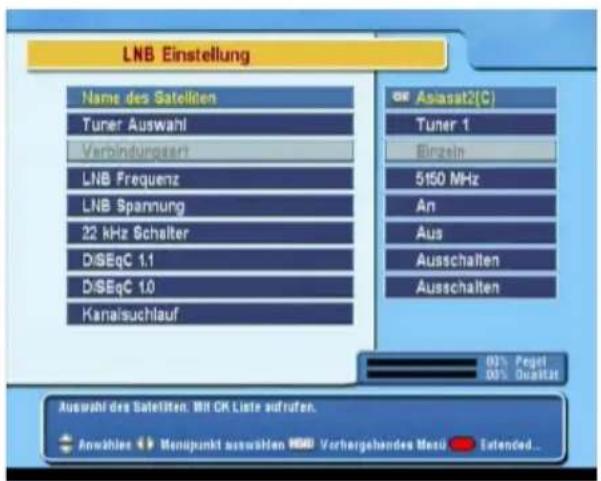

4.1.1 Konfigurierung der LNB-Einstellungen. 29

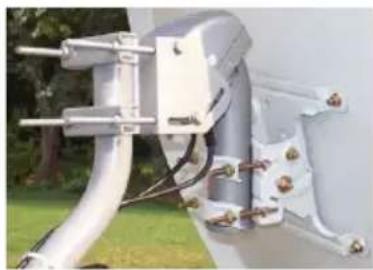

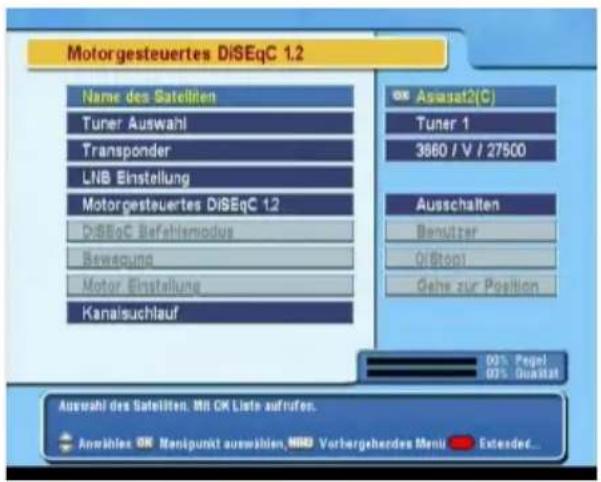

4.1.2 Konfigurierung der DiSEqC 1.2 Einstellungen ..... 31

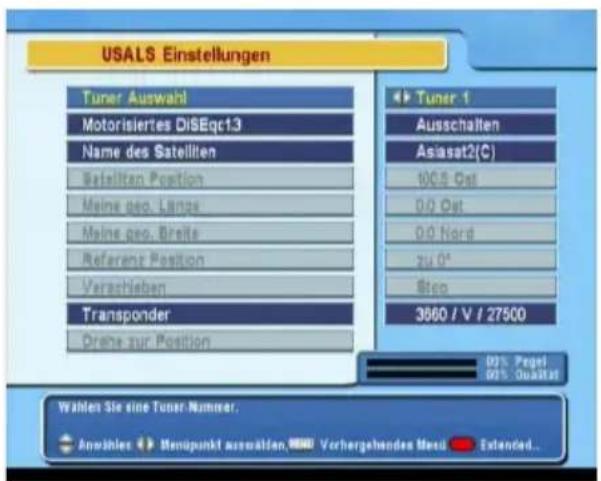

4.1.3 Konfigurierung der USALS-Einstellungen ..... 33

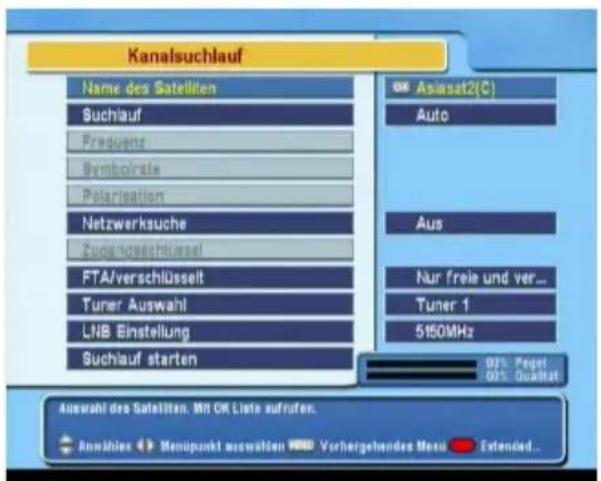

4.1.4 Suche von Sendern 34

4.2 Kopieren von Sendeern 37

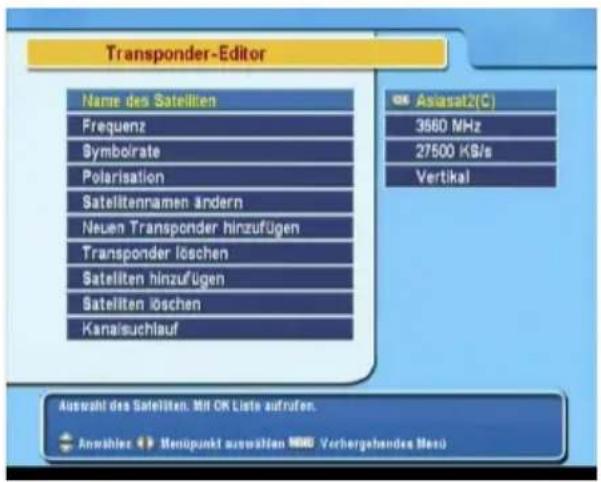

4.3 Bearbeiten der Transponderliste 37

4.4 Zurücksetzen in die Werkseinstellungen ..... 39

5 Täglicher Gebrauch 40

5.1 Lautstärkeregelung 40

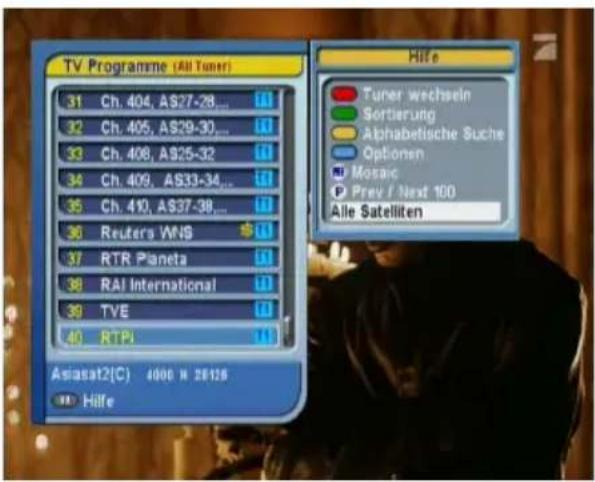

5.2 Fernsehen schauen 40

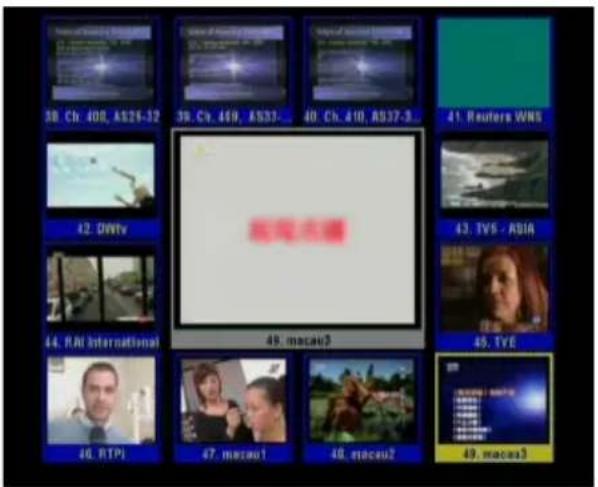

5.2.1 Verwendung der Multi-Bildanzeige 43

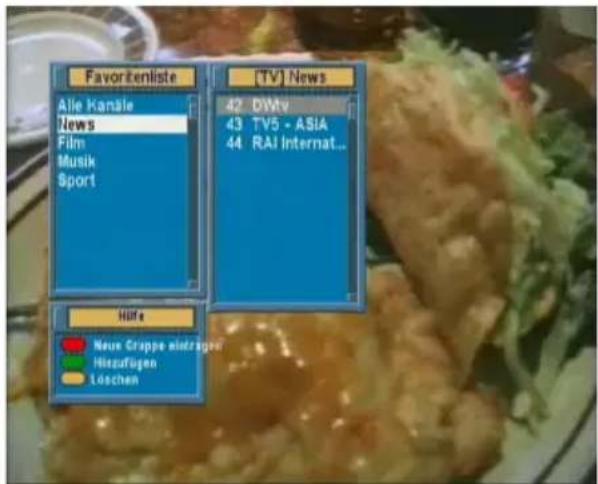

5.2.2 Favoritensender ansehen 44

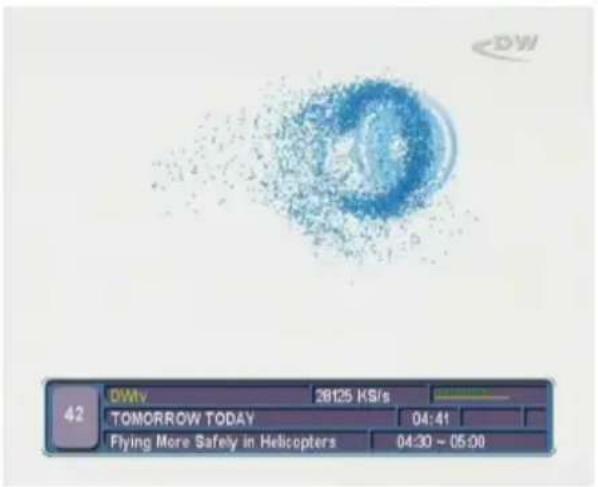

5.2.3 Ansehen von Programminformationen ..... 45

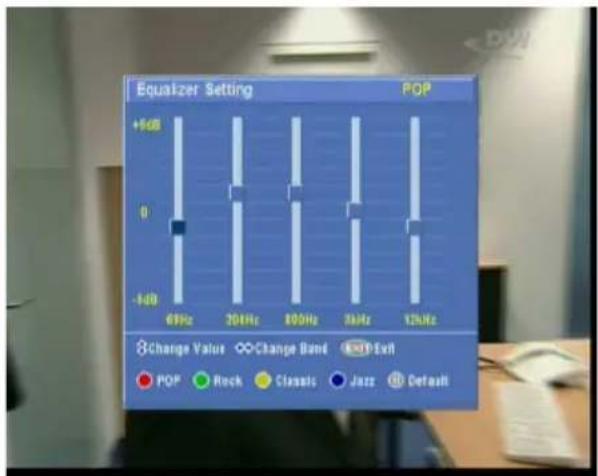

5.2.4 Auswahl des Audiokanals 46

5.2.5 Auswahl der Untertitel 47

5.2.6 Videotext ansehen 47

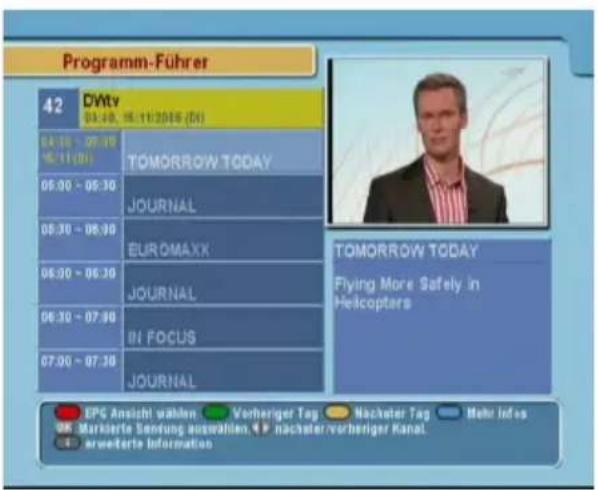

5.3 Nutzung des Elektronischen Programmführers ..... 47

5.4 Sender mit Bildauswahl ansehen 49

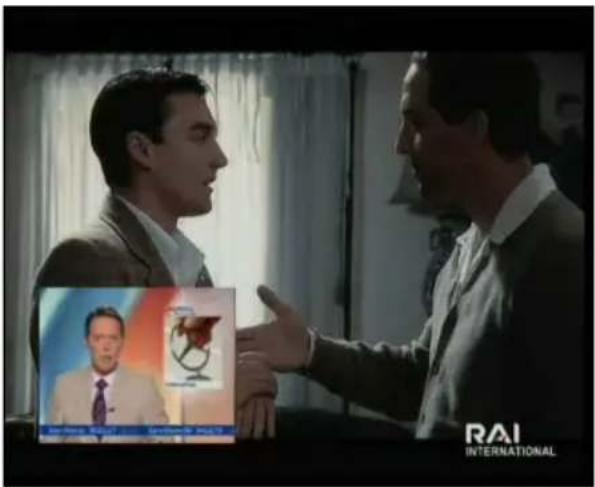

5.5 Benutzung der Funktion Bild-im-Bild 50

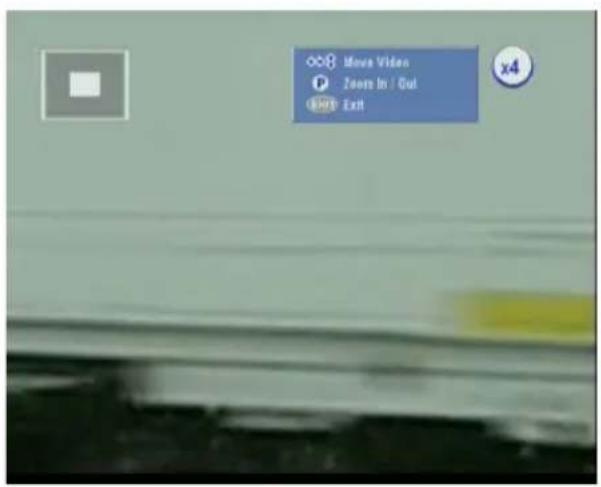

5.6 Benutzung der Bildvergrößerungsfunktion 51
5.7 Erstellen von Timerereignissen 51

6 Senderlisten 54

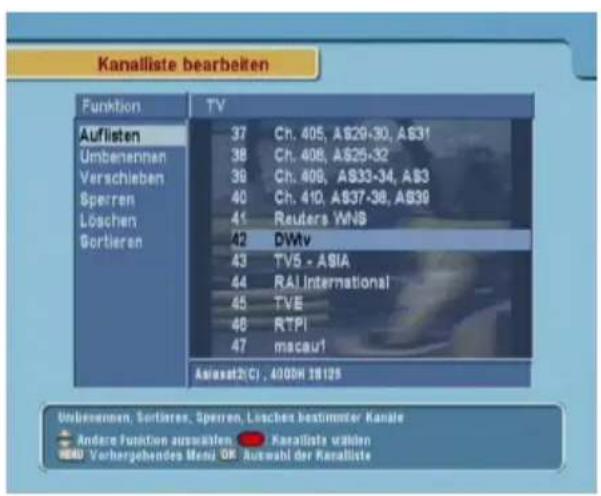

6.1 Bearbeiten der Senderliste 54

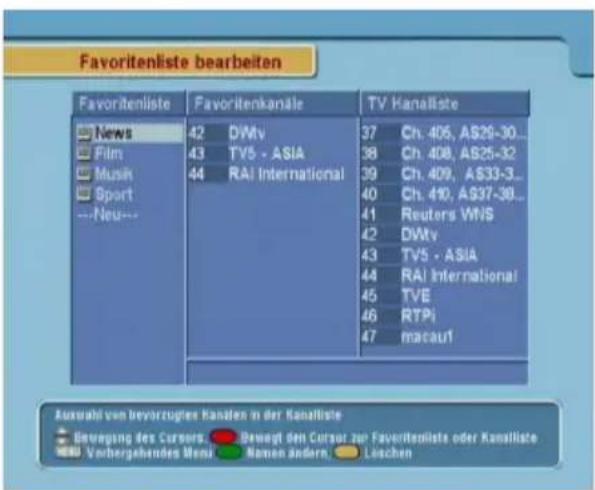

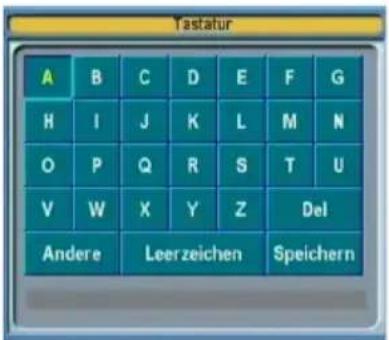

6.2 Bearbeiten der Favoritenliste 56
6.3 Übertragung von Receiverdaten 58

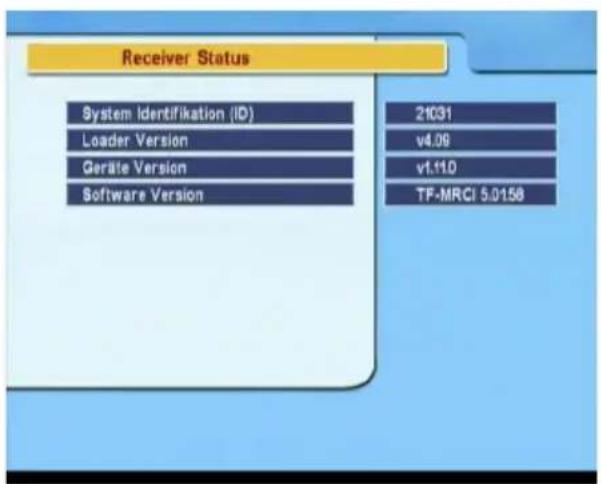

7 Aktualisierung der Firmware 60

7.1 Über Ihren Computer und die Schnittstelle RS-232 ..... 61
7.2 Über einen anderen Digitalreceiver 62

Index 63

Kapitel 1

Einführung

Dieser Digitalreceiver des Modells TF 6060 CI entspricht dem internationalen Standard Digital Video Broadcasting (DVB) und kann digitale Rundfunkübertragungen empfangen. Dafür benötigen Sie eine Antenne, die entsprechend installiert sein muss.

HINWEIS

Normalerweise entspricht ein Kanal einer Frequenz. Im Gegensatz zu analogen Übertragungen werden jedoch digitale Übertragungen nicht immer ihrer eigenen Frequenz zugewiesen. Stattdessen werden zahlreiche Fernseh- und Radioübertragungen über eine einzige Frequenz übermittelt. Die Frequenz wird bei digitalen Übertragungen gewöhnlich als Transponder bezeichnet. Um Verwirrungen zu vermeiden, verwenden wir in diesem Dokument vorzugsweise die Bezeichnung Sender und nicht Kanal, um auf eine Fernseh- oder Radioübertragung hinzuweisen.

1.1 Funktionen

Der Digitalreceiver TF 6060 CI ist mit folgenden Funktionen ausgestattet:

• Er unterstützt DiSEqC 1.0, DiSEqC 1.1, DiSEqC 1.2 und USALS.
• Es können bis zu 5000 Fernseh- und Radiosendungen gespeichert werden.
• Ein Elektronischer Programmführer ermöglicht einen Überblick über das Programm der nächsten Stunden.
• Sie können die Senderliste bearbeiten.
• Sie können Ihre eigene Favoritenliste erstellen.
• Sie können die Informationen zum laufenden Fernseh- oder Radioprogramm ansehen.
• Sie können die Firmware des Digitalreceivers auf den neuesten Stand bringen. Diese Aktualisierungen werden vom Hersteller bereitgestellt.

1.2 Bedienung des Digitalreceivers

Der Digitalreceiver wird mithilfe der Fernbedienung und den Tasten an der Vorderseite des Gerätes bedient.

HINWEIS

Ist der Digitalreceiver ausgeschaltet, aber mit dem Stromnetz verbunden, bezeichnen wir dies als den Standby-Modus. Ist er eingeschaltet, bezeichnen wir dies als Betriebsmodus. Sie sollten den Digitalreceiver stets mit dem Stromnetz verbunden haben, damit er Timeraufnahmen jederzeit durchführen kann.

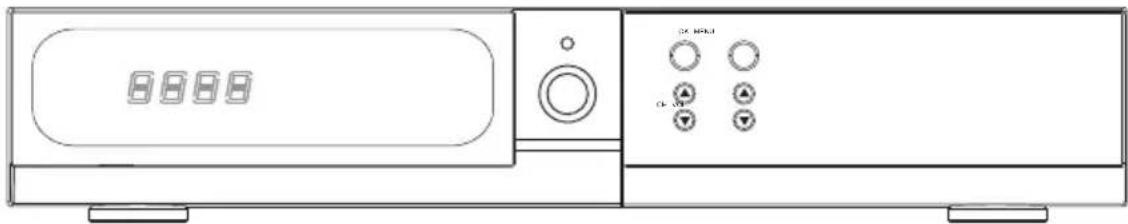

1.2.1 Die Vorderseite

Auf der Vorderseite des Digitalreceivers finden Sie Tasten, mit denen der Digitalreceiver bedient werden kann. Anzeigelämpchen und ein Display zeigen den Status an. Sie werden folgendermaßen benutzt:

Ziehen Sie dann an der rechten Kante, um die Klappe zu öffnen.

Status Anzeige zum Anzeigen der aktuellen Zeit im Standby-Modus und des aktuellen Status des Digital-receivers im Betriebsmodus.

OK Taste zum Einblenden der Senderliste. Sie wird auch benutzt, um Menüpunkte auszuwählen.

MENU Taste zur Anzeige des Hauptmenüs. Sie wird auch benutzt, um von einem Untermenü in das vorangegangene Menü zurückzukehren.

CH ▲, ▼ Tasten zum Umschalten auf den nächsten oder vorigen Sender. Sie werden auch benutzt, um in Menüs und interaktiven Bildschirmen zu navigieren.

VOL ▲, ▼ Tasten zum Erhöhen bzw. Verringern der Lautstärke. Sie werden auch verwendet, um die Optionen für einen Menüpunkt zu verändern.

Betätigen Sie die runde Taste in der Mitte der Vorderseite des Gerätes, um den Digitalreceiver einzuschalten.

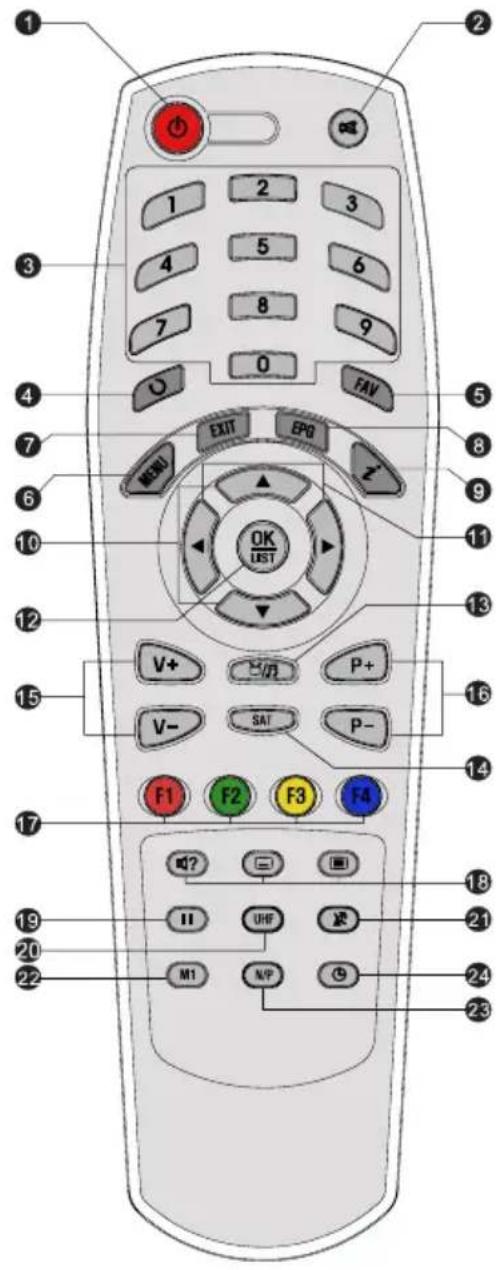

1.2.2 Die Fernbedienung

① Taste zum Umschalten des Digitalreceivers zwischen Standby-Modus und Betriebsmodus.
② Taste schaltet den Ton temporär aus. Betätigen Sie die Taste noch einmal, um den Ton wieder einzuschalten.
③ Zifferntasten für die Eingabe von Sendernummern und die Auswahl von Menüoptionen.
④ Taste zum Umschalten zwischen dem aktuell eingeblendeten Sender und dem zuvor gesehenem Sender.
⑤ (FAV) Taste zum Einblenden der Favoritenliste.
⑥ MENU Taste zur Anzeige des Hauptmenüs. Sie wird auch benutzt, um von einem Untermenü in das vorangegangene Menü zurückzukehren.
⑦ EXIT Taste zum Verlassen des aktuellen Bildschirms.
⑧ EPG Taste zum Einblenden des Elektronischen Programmführers.

vorigen Sender. Sie werden auch benutzt, um in Menüs und interaktiven Bildschirmen zu navigieren.

⑪ ◀, ▶ Tasten zum Erhöhen bzw. Verringern der Lautstärke. Sie werden auch verwendet, um die Optionen für einen Menüpunkt zu verändern.
⑫ OK Taste zum Einblenden der Senderliste. Sie wird auch benutzt, um Menüpunkte auszuwählen.
⑬ Taste zum Umschalten zwischen Fernseh- und Radiosendern.
⑭ SAT Taste zum Anzeigen der Satellitenliste mit entsprechender Senderliste.
⑮ V+, V− Tasten zum Erhöhen bzw. Verringern der Lautstärke. Sie werden auch verwendet, um die Optionen für einen Menüpunkt zu verändern.
⑯ P+ P− Tasten zum Umschalten auf den nächsten oder vorigen Sender. Sie werden auch benutzt, um in Menüs und interaktiven Bildschirmen zu navigieren.
⑰ Je nach Menü besitzen diese Tasten verschiedene Funktionen. Diese werden durch die Hilfestellungen im Bildschirm erläutert.
⑱ Taste zum Auswählen eines Audiotitels mit Tonmodus oder eines Videotitels des Bildauswahlprogramms. □ Taste zur Auswahl einer Untertitelspur. Taste zum Einblenden des Videotexts.
⑲ Taste zum Anhalten des aktuellen Fernsehprogramms.
⑳ UHF Taste zur Anzeige des Einstellungsmenüs für Radiofrequenzen. Siehe § 3.2.6 für ausführliche Erläuterungen.
②1 Taste zum Umschalten des Ausgangs vom TV SCART-Anschluss zwischen dem Digitalreceiver und dem angeschlossenen Gerät zum VCR SCART-Anschluss. Siehe § 3.2.3 für ausführliche Erläuterungen.

②2 M1 Taste zur Aktivieren der Multi-Bildanzeige. Siehe § 5.2.1 für ausführliche Erläuterungen.
②3 N/P Taste zum Umschalten des TV-Standards zwischen PAL und NTSC. Diese Funktion steht jedoch für einige Modelle nicht zur Verfügung. Siehe § 3.2.1 für ausführliche Erläuterungen.
②4 Taste zum Einstellen der automatischen Abschaltung (Sleep-Timer).

1.3 Was ist ein Common Interface (Gemeinsame Schnittstelle)?

Einige Sender sind verschlüsselt, so dass sie nur von zahlenden Abonnenten gesehen werden können. Verschlüsselte Sender können nur mithilfe eines Conditional Access Modules (CAM) und einer Abonnementkarte gesehen werden, die zum Verschlüsselungssystem gehört.

Common Interface (CI)—ist eine Schnittstelle für solche Zugangsmodule. Auf der Vorderseite des Digitalreceivers finden Sie zwei Kartensteckplätze als Common Interface (CI-Kartensteckplätze).

Um einen Pay-TV-Sender zu sehen, sollten Sie folgende Schritte ausführen:

1. Kaufen Sie sich ein Zugangsmodul und eine Abonnementkarte (CI-Karte) für den Pay-TV-Sender, den Sie sehen möchten.
2. Legen Sie die Abonnementkarte in das Zugangsmodul ein.
3. Führen Sie das Zugangsmodul in einen der CI-Kartensteckplätze auf der Vorderseite des Digitalreceivers ein.

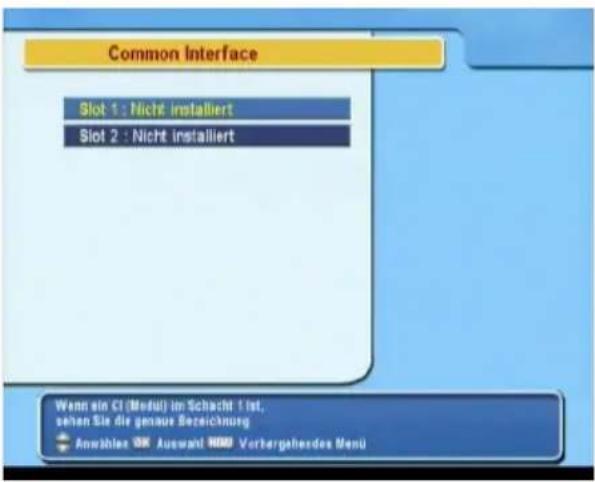

Common Interface Slot 1: Nicht installiert Slot 2: Nicht installiert Wenn ein CI (Modul) im Schacht 1 ist, sehen Sie die genaue Bezeichnung Anwählen UK Auswalt RMB Verbergehendes Menu

Um Informationen zum Modul und zur Abonnementkarte anzusehen, die Sie in den Digitalreceiver eingeführt haben, gehen Sie zum Menü Common Interface.

Kapitel 2

Installation

2.1 Auspacken

Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob Sie die folgenden Bestandteile mit Ihrem Digitalreceiver erhalten haben.

• 1 Fernbedienung
• 2 Batterien (AAA 1,5 V)
• 1 Bedienungsanleitung

2.2 Sicherheitshinweise

Bitte lesen Sie sich diese Sicherheitshinweise sorgfältig durch und befolgen Sie sie.

• Die Stromversorgung muss zwischen 90 und 250 Volt liegen. Überprüfen Sie dies, bevor Sie den Digitalreceiver an die Steckdose anschließen. Informationen zum Stromverbrauch des Digitalreceivers finden Sie im Abschnitt Tabelle 2.1.

• Die Steckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.

• Setzen Sie das Gerät nicht der Feuchtigkeit aus. Der Digitalreceiver wurde für die Benutzung in trockenen Räumen entwickelt. Sollten Sie das Gerät außer Haus verwenden, stellen Sie sicher, dass es vor Feuchtigkeit, wie Regen oder Spritzwasser, geschützt ist. Verwenden Sie zum Reinigen des Digitalreceivers nur trockene Tücher.

• Stellen Sie den Digitalreceiver auf eine feste und ebene Oberfläche.
• Platzieren Sie den Digitalreceiver nicht in der Nähe von Heizungen oder im direkten Sonnenlicht. Die Kühlung könnte sonst beeinträchtigt werden. Legen Sie keine Objekte, wie Zeitschriften, auf dem Digitalreceiver ab. Sollten Sie das Gerät in einem Regal unterbringen, stellen Sie sicher, dass der Mindestabstand von 10 Zentimetern Freiraum um das Gerät herum eingehalten wird. Informationen zu den physikalischen Eigenschaften des Digitalreceivers finden Sie im Abschnitt Tabelle 2.2.
• Sorgen Sie dafür, dass niemand auf das Stromkabel treten oder es beschädigen kann.
• Unter keinen Umständen sollten Sie das Gehäuse des Digitalreceivers öffnen. Für Schäden, die aus der unsachgemäßen Benutzung des Gerätes entstehen, verfällt der Garantieanspruch.
• Überlassen Sie alle Wartungs- und Reparaturarbeiten einem Fachmann.

Tabelle 2.1: Leistungsmerkmale

Eingangsspannung 90 bis 250 V AC, 50/60 Hz

Stromverbrauch 35 W max. im Betriebszustand17 W im Standby-Modus

Tabelle 2.2: Physikalische Eigenschaften

Größe 340×60×265 mm

Gewicht 2,4 kg

Betriebstemperatur 0 bis 45 °C

Rel. Luftfeuchtigkeit Standort 5 bis 95%

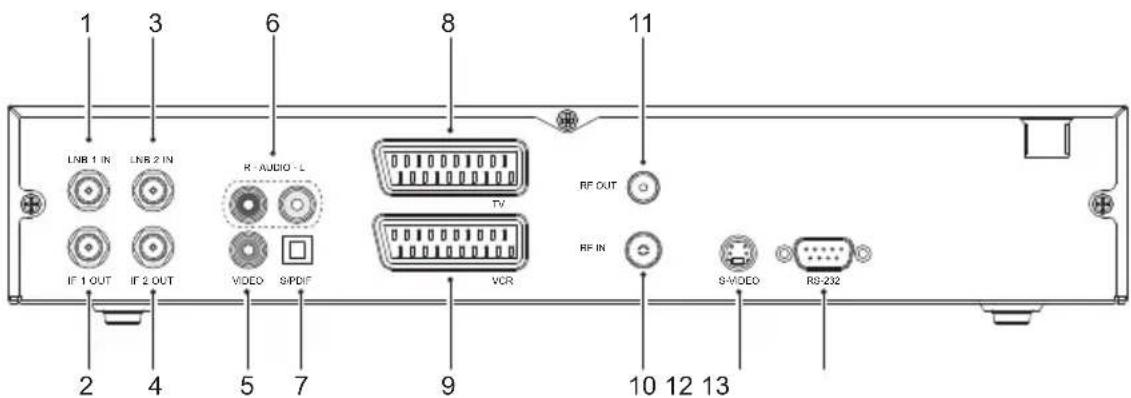

2.3 Anschlüsse auf der Rückseite

Der TF 6060 CI verfügt auf der Rückseite über einige Anschlüsse.

1 3 6 8 11 LNB 1 IN LNB 2 IN R - AUDIO - L IF 1 OUT IF 2 OUT VIDEO S/PDIF TV VCR RF OUT RF IN S-/VIDEO RS-232 2 4 5 7 9 10 12 13

Prüfen Sie, welche Anschlüsse Ihres Fernsehers mit denen des Digitalreceivers übereinstimmen.

① LNB 1 IN Übertragungssignaleingangsbuchse für den ersten Tuner.
② IF 1 OUT Übertragungssignalausgangsbuchse für den ersten Tuner
③ LNB 2 IN Übertragungssignaleingangsbuchse für den zweiten Tuner.
④ IF 2 OUT Übertragungssignalausgangsbuchse für den zweiten Tuner.
⑤ VIDEO Composite-Videoausgangsbuchse für das Fernsehgerät

⑥ AUDIO L/R Stereo-Audioausgangsbuchse für das Fernsehgerät oder Audiosystem.
⑦ S/PDIF Dolby Digital Ausgangsbuchse für das Audiosystem.
⑧ TV Audio- und Videoausgangsbuchse für das Fernsehgerät.
⑨ VCR Audio- und Video input / output Buchse für Videorecorder oder ähnliche Geräte.
⑩ RF IN Eingangsbuchse Analogfernsehen.
⑪ RF OUT Ausgangsbuchse Analogfernsehen.
⑫ S-VIDEO Super-Videoausgangsbuchse für das Fernsehgerät.
⑬ RS-232 Serielle Schnittstelle für Firmwareaktualisierung und Datenübertragung.

Tabelle 2.3: Erläuterung der Anschlüsse

VIDEO Composite Video (CVBS) Ausgang

AUDIO Links & Rechter Audioausgang

S-VIDEO Super-Video (S-Video) Ausgang

TV CVBS/S-Video/RGB/YUV Videoausgang

Linker & Rechter Audioausgang

VCR CVBS Videoausgang

Linker & Rechter Audioausgang

CVBS/S-Video/RGB/YUV Videoeingang für Bypass

Linker & Rechter Audioeingang für Bypass

S/PDIF Dolby Digital Audioausgang

RS-232 115,2 kbps maximal

2.4 Anschluss Ihres Digitalreceivers

Es gibt verschiedene Möglichkeiten, Ihren Digitalreceiver anzuschließen. Installieren Sie Ihren Digitalreceiver so, wie Ihr

Fernsehgerät und andere Geräte dies erfordern. Sollten Sie Probleme bei der Installation haben oder Hilfe benötigen, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

2.4.1 Anschluss der Antenne

Unabhängig von der Art der Verbindung zwischen Ihrem Digitalreceiver und Ihrem Fernseher müssen Sie den Digitalreceiver an Ihre Fernsehantenne anschließen, damit das Gerät digitale Fernsehsender empfangen kann.

Schließen Sie das Antennenkabel an die Buchse LNB 1 IN auf der Rückseite des Digitalreceivers an.

Unabhängig von der Art der Verbindung zum Fernseher achten Sie bitte darauf, dass am Digitalreceiver sowohl am Anschluss LNB 1 IN als auch am Anschluss LNB 2 IN eine Verbindung hergestellt wurde, damit beide Tuner ordnungsgemäß funktionieren können.

In der Regel wird diese Durchschleifverbindung von IF 1 OUT zu LNB 2 IN mithilfe eines Verbindungskabels hergestellt.

Wenn Sie über zwei Antennensysteme ohne DiSEqC-Schalter verfügen, müssen Sie ein Kabel der zweiten Antenne direkt an den Anschluss LNB 2 IN anschließen, ohne ein Verbindungskabel zu verwenden.

Sollten Sie einen weiteren Digitalreceiver besitzen, schließen Sie diesen an die Buchse IF 2 OUT an.

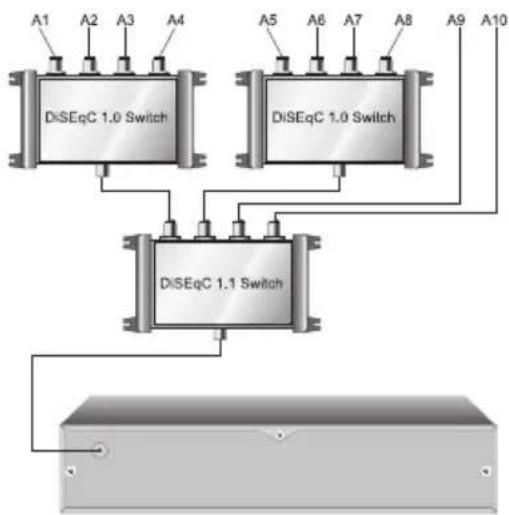

HINWEIS

Der Digitalreceiver kann Antennengeräte, einschließlich LNB, DiSEqc-Schalter und Antennenrotoren über jeden Antenneneingang einzeln, aber nicht gleichzeitig, mit höchstens 500 Milliampere Strom versorgen. Sollten also zu viele Antennengeräte gleichzeitig und über längere Zeit über die Antenneneingänge

mit Strom versorgt werden müssen, erhalten Ihre LNBs gegebenenfalls nicht genügend Strom, um ordnungsgemäß zu funktionieren. Es ist deshalb ratsam, den Anschluss IF 1 OUT über ein Verbindungskabel mit dem Anschluss LNB 2 IN zu verbinden, obwohl der Digitalreceiver aufgrund seiner technischen Merkmale wahlweise über zwei Antennen betrieben werden kann.

2.4.2 Anschluss an Ihren Fernseher

Von den nachstehend genannten Anschlüssen am Digitalreceiver sollten Sie den zuerst genannten wählen, um die beste Videoqualität zu erzielen. Sollte Ihr Fernseher nicht über den genannten Anschluss verfügen, wählen Sie den nächsten in der Liste.

1. SCART Anschluss (TV)
2. S-Video Anschluss (S-VIDEO)
3. Composite-Anschluss (VIDEO)
4. RF-Anschluss (RF OUT)

Nach dem Anschließen sollten Sie die Audio- und Videoeinstellungen konfigurieren. Siehe § 3.2 für ausführliche Erläuterungen.

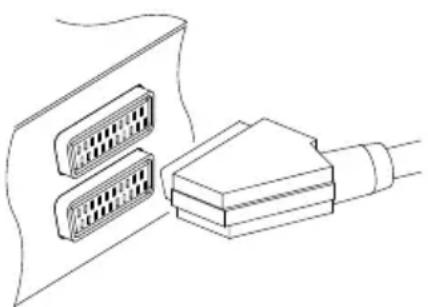

Verwendung des SCART-Anschlusses

Um das beste Ergebnis zu erzielen, sollten Sie ein SCART-Kabel verwenden, von dem Sie das eine Ende mit der TV Buchse am Digitalreceiver und das andere mit einem freien SCART-Anschluss an Ihrem Fernseher verbinden.

Einige Fernsehgeräte besitzen anstelle des SCART-Anschlusses einen Komponenten- oder S-Video-Anschluss. Besitzen Sie ein

solches Fernsehgerät, verwenden Sie ein geeignetes Adapterkabel, um die TV Buchse am Digitalreceiver mit der passenden Buchse an Ihrem Fernseher zu verbinden.

Wenn Sie den Anschluss mit einem herkömmlichen SCART-Kabel herstellen, müssen Sie keine zusätzlichen Audio-Anschlüsse durchführen. Über den SCART-Anschluss wird Stereo-Audio ausgegeben. Wenn Sie ein Adapterkabel verwenden, wie SCART-zu-Komponenten, müssen Sie Audioanschlüsse herstellen.

Verwendung des S-Video-Anschlusses

Halten Sie ein S-Video-Kabel bereit, um den S-Video-Anschluss zu nutzen. Schließen Sie ein Ende des Kabels an die Buchse S-VIDEO am Digitalreceiver an und verbinden Sie das andere Ende mit der entsprechenden Buchse an Ihrem Fernseher.

Verwendung des Composite-Video-Anschlusses

Halten Sie für den Composite-Video-Anschluss ein Composite-Video-Kabel (Chinch) bereit. Schließen Sie ein Ende des Kabels an die Buchse VIDEO (gelb) am Digitalreceiver an und verbinden Sie das andere Ende mit der entsprechenden Buchse an Ihrem Fernseher.

Die Audio-Anschlüsse herstellen

Halten Sie zum Herstellen der Audio-Anschlüsse ein Audiokabel (Chinch) bereit. Schließen Sie ein Ende des Kabels an die Buchsen AUDIO L (weiß) AUDIO R (rot) am Digitalreceiver an und verbinden Sie die anderen Enden mit den entsprechenden Buchsen an Ihrem Fernseher oder Audiosystem.

Verwendung des RF-Anschlusses

Falls Ihr Fernsehgerät weder über Video- noch über Audioeingänge verfügt, müssen Sie den RF-Ausgang des Digitalreceivers nutzen.

In diesem Fall verbinden Sie ein Kabel von der RF OUT-Buchse mit dem Antennenanschluss Ihres Fernsehers. Um zu gewährleisten, dass Ihr Fernseher ebenfalls die vorhandenen analogen Kanäle empfängt, sollten Sie ein Kabel von Ihrer Fernsehantenne mit der Buchse RF IN verbinden.

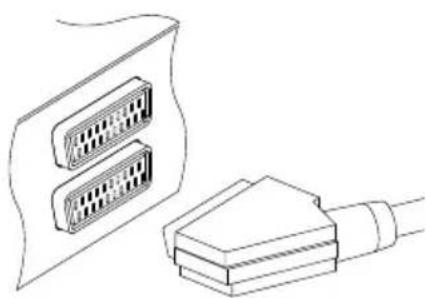

2.4.3 Anschluss an den Videorecorder

Der Digitalreceiver kann auch Videosignale an andere Geräte, wie Videorecorder oder Videoreceiver, über einen zusätzlichen SCART-Anschluss übermitteln.

Halten Sie für den Anschluss an den zusätzlichen SCART-Anschluss ein SCART-Kabel bereit. Schließen Sie ein Ende des Kabels an die Buchse VCR Ihres Digitalreceivers an und verbinden Sie das andere Ende mit der entsprechenden Buchse an Ihrem Videorecorder oder dem anderen Gerät.

2.4.4 Einlegen der Batterien in die Fernbedienung

Um die Batterien einzulegen, öffnen Sie das Batteriefach, indem Sie den Deckel entfernen. Legen Sie nun die Batterien entsprechend der Polarität ein, die am Boden des Batteriefachs gekennzeichnet ist.

Sollte der Digitalreceiver nicht mehr richtig auf die Fernbedienungskommandos ansprechen, könnten die Batterien zu schwach sein. Entfernen Sie verbrauchte Batterien. Der Hersteller übernimmt keine Verantwortung für Schäden, die von auslaufenden Batterien verursacht werden.

HINWEIS

Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Das gilt auch für Batterien, die keine Schwermetalle enthalten. Bitte entsorgen Sie verbrauchte Batterien auf umweltbewusste Art und Weise. Informieren Sie sich über die gesetzlichen Bestimmungen in Ihrer Region.

Kapitel 3

Vorzugseinstellungen

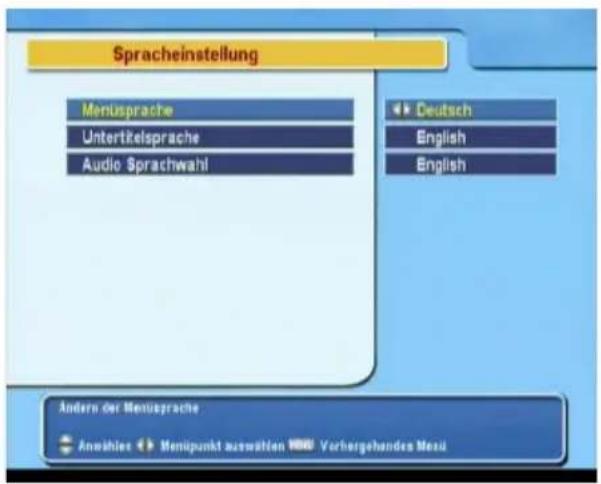

3.1 Spracheinstellungen

Sie können die Sprache für das Menü, für Audiospuren und für Untertitel einstellen.

Spracheinstellung Menüsprache Untertitelsprache Audio Sprachwahl Deutsch English English Ändern der Menüsprache Anziehler Menüpunkt auswaltien Verhergehendes Meul

Öffnen Sie das Menü System Einstellungen > Spracheinstellung.

Menüsprache

Der Digitalreceiver unterstützt eine Vielzahl von Menüsprachen: Niederländisch, Englisch, Deutsch, Französisch, Italienisch, Russisch, Spanisch, Türkisch und andere mehr. Stellen Sie für die Option Menüsprache die von Ihnen gewünschte

Sprache ein. Sobald Sie die Sprache ausgewählt haben, wird das Menü sofort in der gewählten Sprache angezeigt.

Untertitelsprache

Stellen Sie für die Option Untertitelsprache die von Ihnen gewünschte Sprache ein. Wenn Sie ein Programm ansehen, werden die Untertitel in der ausgewählten Sprache angezeigt, falls diese verfügbar sind.

Unabhängig von dieser Einstellung können Sie die Untertitelspur mit der Taste ☐ einstellen. Siehe § 5.2.5 für ausführliche Erläuterungen.

Audiosprache

Stellen Sie für die Option Audio Sprachwahl die von Ihnen gewünschte Sprache ein. Wenn Sie ein Programm ansehen, werden die Audiosignale in der ausgewählten Sprache ausgegeben, falls diese verfügbar sind.

Unabhängig von dieser Einstellung können Sie die Audiospur mit der Taste 🔘? einstellen. Siehe § 5.2.4 für ausführliche Erläuterungen.

3.2 Video- und Audioeinstellungen

Sie müssen die Video- und Audioeinstellungen so festlegen, dass sie für Ihr Fernsehgerät und andere Geräte geeignet sind.

A/V Ausgangssignal TV Typ Video Ausgang Videorecorder Scart Auswahl Darstellung 16:9 Bildformat Audio Modus Modulator RF Kanal Multi RGB Standard 4:3 Letterbox Stereo PAL G 36 Auswahl des TV Typs. Anwahles ▼ Mesipsunkt auswahlen® Vorhergebendes Rens

Um die Video- und Audioeinstellungen vorzunehmen, öffnen Sie das Menü System Einstellungen >A/V Ausgangssignal.

3.2.1 TV-Standard

Der Digitalreceiver unterstützt zwei Fernsehformat-Standards. Dabei handelt es sich um den PAL Standard und den NTSC Standard. PAL wird in den europäischen Ländern genutzt, während NTSC in den USA, in Kanada, Mexiko und anderen Ländern verbreitet ist.

Falls Sie ein PAL-Fernsehgerät besitzen, müssen Sie für TV Typ die Option PAL einstellen. Wird ein Sender im NTSC Standard ausgestrahlt, wandelt der Digitalreceiver die Signale dann in PAL um, damit Sie ihn auf Ihrem PAL-Fernsehgerät sehen können. Die Qualität des Senders wird jedoch etwas abgeschwächt. Die umgekehrte Einstellung führt in etwa zum gleichen Ergebnis.

Es ist empfehlenswert, PAL-Sender mit einem PAL-Fernsehgerät und NTSC-Sender mit einem NTSC-Fernsehgerät anzusehen. Ein Mehrsystem-Fernsehgerät kann jedoch beide Signale verarbeiten. Sollten Sie ein Mehrsystem-Fernsehgerät besitzen, wählen Sie für die Option TV Typ die Einstellung Multi aus. Bei Auswahl dieser Option wird der Digitalreceiver die Signale ohne Umwandlung des Standards ausgeben. Diese Einstellung ist besonders dann empfehlenswert, wenn Sie nicht sicher sind, welchem Standard Ihr Fernsehgerät entspricht.

3.2.2 Farbmodell

Über den TV SCART-Anschluss kann der Digitalreceiver Videosignale in verschiedenen Farbmodellen ausgeben. Wenn Sie den Digitalreceiver über diesen Anschluss an Ihren Fernseher angeschlossen haben, sollten Sie für die Option Video Ausgang Ihr gewünschtes Farbmodell auswählen. Wenn Sie die Verbindung über den Chinch-Anschluss mit der Aufschrift VIDEO auf der Rückseite des Digitalreceivers hergestellt haben, müssen Sie diese Option nicht auswählen, da der Digitalreceiver CVBS-Videosignale über den Chinch-Anschluss unabhängig vom Scartanschluss ausgibt.

Wenn Sie jedoch den S-VIDEO-Anschluss genutzt haben, müssen Sie für diese Option S-Video einstellen. Der Grund dafür ist die Herleitung des Signalausgangs für S-Video von der SCART-Schnittstelle.

Es ist allgemein bekannt, dass RGB für die beste Videoqualität sorgt und sich dabei fast kaum von YUV unterscheidet, während CVBS die schwächste Qualität bietet. RGB ist für diese Option also am besten geeignet.

3.2.3 Videorecorder

Sie sollten Ihren Digitalreceiver mit dem Videorecorder oder einem ähnlichen Gerät über den VCR SCART-Anschluss verbunden haben. Je nach den im Punkt Videorecorder Scart Auswahl getroffenen Einstellungen wird der Digitalreceiver auf unterschiedliche Weise operieren. Haben Sie Standard eingestellt, wird der Digitalreceiver das Videosignal vom Videorecorder an den Fernseher weiterleiten, sobald der Videorecorder mit der Wiedergabe startet. Ist die Einstellung Externes A/V festgelegt, wird der Digitalreceiver das Videosignal nicht weiterleiten, auch wenn der Videorecorder ein Video abspielt. Um das Signal durchzuleiten, drücken Sie die Taste 🚗.

3.2.4 Fernseh-Bildseitenformat

Falls Sie einen Breitbild-Fernseher besitzen, stellen Sie für die Option Darstellung die Einstellung 16:9 ein.

Falls Sie ein Fernsehgerät mit Standard-Bildformat besitzen, wählen Sie für die Option Darstellung die Einstellung 4:3.

Wie Sie oben in den Abbildungen erkennen können, ist es nicht möglich, Sendungen mit einem 4:3-Fernsehgerät richtig zu genießen, wenn diese im Breitbildformat ausgestrahlt werden. In der linken Abbildung sehen Sie ein Bild im Standardformat 4:3, das in einem Bildschirm mit 4:3-Format angezeigt wird. Um Sendungen im Breitbildformat, wie in der mittleren Abbildung dargestellt, anzusehen, stellen Sie im Punkt 16:9 Bildformat die Option Letterbox ein. Bilder von Sendungen im Breitbildformat werden dann verkleinert, um in die Breite eines 4:3-Bildschirms zu passen. Möchten Sie solche Sendungen so ansehen, wie wir dies rechts dargestellt haben, stellen Sie Bildmitte ein. Bilder im Breitbildformat werden dann links und rechts gleichmäßig abgeschnitten, um in die Breite eines 4:3-Bildschirms zu passen.

3.2.5 Audio-Modus

Entsprechend der beiden Audioanschlussbuchsen auf der Rückseite des Digitalreceivers gibt es grundsätzlich zwei Audioquellen. Sie können jeweils nur eine Quelle auswählen, d.h. entweder Stereo oder Mono. Stellen Sie die gewünschte Option für den Audio Modus ein.

Unabhängig von dieser Einstellung können Sie den Audio-Modus mit der Taste 📄? verändern. Siehe § 5.2.4 für ausführliche Erläuterungen.

3.2.6 RF-Ausgang

Wenn Sie Ihren Fernseher an die Buchse RF OUT angeschlossen haben, sollten Sie den RF-Ausgang konfigurieren. Der Digitalreceiver kann die digitalen Signale in analoges Fernsehen umwandeln und über die RF OUT-Buchse ausgeben.

Stellen Sie für die Option Modulator den TV-Standard ein, der in Ihrem Land unterstützt wird. Siehe Tabelle 3.1.

Tabelle 3.1: TV-Standards nach Ländern

SignaltypLand
PAL G	Australien, Österreich, Zypern, Tschechische Republik, Ägypten, Estland, Finnland, Deutschland, Griechenland, Island, Iran, Israel, Italien, Kuwait, Lettland, Libyen, Litauen, Luxemburg, Niederlande, Neuseeland, Norwegen, Portugal, Slowakien, Slovenien, Spanien, Schweden, Schweiz, Syrien, Jugoslawien
PAL I	Hongkong, Macao, Republik Irland, Südafrika, Großbritannien
PAL K	Tschechische Republik, Ungarn, Polen
NTSC M	Bahamas, Belgien, Bolivien, Chile, Ecuador, Fidschi, Guam, Jamaika, Mexiko, Panama, Peru, USA, Venezuela

Stellen Sie für die Option RF Kanal eine von Ihnen gewünschte Kanalnummer ein. Sie müssen Ihren Fernseher auf diesen Kanal einstellen, um Fernsehen sehen zu können.

Wenn Sie Ihre analoge Fernsehantenne an RF IN angeschlossen haben, können Sie über den Digitalreceiver analoge Rundfunkübertragungen ansehen.

3.3 Einstellung der Ortszeit

Sie sollten Ihre Ortszeit für die Ausführung von Timerereignissen einstellen. Wenn Sie Ihre Ortszeit nicht richtig einstellen, ist der vom Elektronischen Programmführer angebotene Programmzeitplan gegebenenfalls auch nicht vertrauenswürdig. Siehe Informationen zum Elektronischen Programmführer § 5.3.

Zeiteinstellung Einstellung/Modus wählen Ortszeit GMT (UTC)-Weltzeit Zeitdifferenz GMT Sammlung Basilis Transponder Automatisch 01/09/06 00:27 31/12/04 15:27 09:00 Normal Anwahls2(C) Änder der Zeiteinstellung. Um die Ortszeit einzustellen zu küssen, maß der manselle Modus angewählt werden Anwahler → Menupunkt auswahlen NHD Verbergehendes Mezi

Öffnen Sie das Menü System Einstellungen >Einstellung der Ortszeit.

Sie können die Ortszeit entweder manuell oder automatisch mithilfe der Mittleren Greenwich Zeit (UTC-Weltzeit) einstellen. Wir empfehlen die Verwendung der Mittleren Greenwich Zeit.

Um die Ortszeit mithilfe der GMT einzustellen, führen Sie folgende Schritte aus:

1. Wählen Sie für die Option Einstellung die Einstellung Automatisch. Die Option Zeitdifferenz wird nun deaktiviert.
2. Stellen Sie für die Option Zeitdifferenz die auf Ihre Zeitzone zutreffende Zeitdifferenz ein. Siehe Tabelle 3.2.

Vergewissern Sie sich, dass die Ortszeit in der Option Ortszeit richtig angezeigt wird.

Um die Ortszeit manuell einzustellen, bestätigen Sie für die Option Einstellung/Modus wählen die Auswahl Manuell und geben Ihre Ortszeit mithilfe der Zifferntasten in der Option Ortszeit ein.

Das Zeitformat lautet Tag/Monat/Jahr 24-Stunden:Minute.

3.4 Jugendschutz

Im Allgemeinen wird ein Fernsehprogramm entsprechend seinem Inhalt an Gewalt, pornografischen Szenen und dem Niveau der Sprache bewertet. Wenn Sie ein Programm ansehen,

Tabelle 3.2: Zeitdifferenztabelle

ZeitverschiebungStadt
GMT –12:00 Eniwetok, Kwajalein
GMT – 11:00	Midway Island, Samoa
GMT –10:00 Hawaii
GMT –09:00 Alaska
GMT – 08:00	Pacific Time USA, Kanada
GMT – 07:00	Mountain Time USA, Kanada
GMT – 06:00	Central Time USA, Kanada, Mexiko Stadt
GMT – 05:00	Eastern Time USA, Kanada, Bogota, Lima
GMT – 04:00	Atlantic Time Kanada, La Paz
GMT –03:30 Neufundland
GMT – 03:00	Brasilien, Georgetown, Buenos Aires
GMT –02:00 Mid-Atlantic
GMT – 01:00	Azoren, Cap Verde Inseln
GMT London, Lissabon, Casablanca
GMT + 1:00	Paris, Brüssel, Kopenhagen, Madrid
GMT +2:00 Südafrika, Kaliningrad
GMT + 3:00	Baghdad, Riad, Moskau, St. Petersburg
GMT +3:30 Teheran
GMT + 4:00	Abu Dhabi, Muscat, Baku, Tbilisi
GMT +4:30 Kabul
GMT + 5:00	Ekaterinburg, Islamabad, Karatschi, Taschkent
GMT + 5:30	Bombay, Kalkutta, Madras, Neu Delhi
GMT + 6:00	Almaty, Dhaka, Colombo
GMT + 7:00	Bangkok, Hanoi, Jakarta
GMT + 8:00	Peking, Perth, Singapur, Hongkong
GMT + 9:00	Tokio, Seoul, Osaka, Sapporo, Jakutsk
GMT +9:30 Adelaide, Darwin
GMT + 10:00	Ostaustralien, Guam, Wladiwostok
GMT + 11:00	Magadan, Salomonen, Neu-Kaledonien
GMT + 12:00	Fidschi, Auckland, Wellington, Kamtschatka

können Sie dessen Bewertung in der Info-Box nachprüfen. Informationen zur Info-Box finden Sie unter § 5.2.3.

Sie können verhindern, dass Ihre Kinder bestimmte Programme sehen, indem Sie eine Grundbewertung festlegen.

Jugendschutz Sperre PIN Code ändern Zugangsberechtig PIN Code erforderlich Eingabe des PIN Codes Einstellung der Altersbeschränkung Anwählen Menupunkt auswalten NRD Verhargehundes Mesi

Um eine Grundbewertung festzulegen, öffnen Sie das Menü System Einstellungen > Kindersicherung. Hier werden Sie nach Ihrer Persönlichen Identifikationsnummer (PIN) gefragt. Diese Nummer ist standardmäßig auf '0000' eingestellt.

Wenn Sie Sendungen mit der Bewertung 15 oder höher sperren möchten, stellen Sie die Option Sperre auf 15 Jahre ein. Die Einstellung Kindersperre aus bewirkt, dass kein Programm gesperrt ist. Die Einstellung Alles sperrt wiederum jedes Programm.

HINWEIS

Wenn für ein Programm keinerlei Bewertungsinformationen vorliegen, wird Ihre Bewertungseinstellung nicht berücksichtig werden.

Sobald jemand eine Sendung ansehen möchte, die außerhalb der Grundbewertung liegt, muss diejenige Person die persönliche Identifikationsnummer eingeben.

Um die Nummer zu verändern, öffnen Sie das Menü PIN Code ändern. Ein Eingabefenster wird eingeblendet. Zur Bestätigung müssen Sie Ihren gewünschten Code zweimal eingeben.

Sie können auch den Zugriff auf einige Menüs beschränken. Wählen Sie das Menü Zugangsberechtigung aus, um eine Liste der Menüs einzublenden, die gesperrt werden können. Wurde für das Menü Zeiteinstellung die Option Gesperrt gewählt, müssen Sie Ihren persönlichen Identifikationscode eingeben, um das Menü Zeiteinstellung aufrufen zu können. Wenn Sie einen falschen Code eingeben, können Sie nicht auf das Menü

zugreifen. Um ein gesperrtes Menü wieder freizugeben, stellen Sie Freigeben ein.

3.5 Anpassung der OSD-Menüanzeige

Sie können das Transparenzniveau der OSD-Anzeige einstellen. Öffnen Sie das Menü System Einstellungen und stellen Sie die Option OSD Transparenz entsprechend ein. Der Einstellungsbereich liegt zwischen 0 und 50 Prozent.

Sie können die Einblendungsdauer der Info-Box anpassen. Informationen zur Info-Box finden Sie unter § 5.2.3. Um die Anzeigezeit einzustellen, öffnen Sie das Menü System Einstellungen und stellen die Option Info-Box Anzeigedauer entsprechend ein. Der Einstellungsbereich liegt zwischen 1 und 30 Sekunden. Wenn Sie die Option Keine Infos vorhanden auswählen, wird das Informationsfenster beim Umschalten zwischen Sendlern nicht eingebendet werden. Durch Betätigen der Taste

können Sie die Info-Box jedoch einblenden. Wenn Sie die Option Nie verbergen auswählen, wird die Info-Box immer eingeblendet werden.

Sie können die Position der Info-Box nach oben und unten anpassen. Öffnen Sie das Menü System Einstellungen und stellen Sie die gewünschte Option für die Position der Infobox ein. Der Einstellungsbereich beträgt – 10 bis +3 Linien. Je höher der eingestellte Wert ist, desto niedriger wird die Info-Box im Bildschirm eingeblendet.

3.6 Auswahl einer Senderübergangsart

Sie können die Übergangsart auswählen, die beim Schalten von Sendern angewendet werden soll. Um eine Senderübergangsart auszuwählen, öffnen Sie das Menü System Einstellungen und stellen die Option Service Change Mode entsprechend ein.

Der Digitalreceiver bietet 3 Arten des Senderübergangs an: Normal, Freeze und Fade. Bei der Übergangsart Normal wird

keinerlei Übergangseffekt genutzt. Bei Einstellung der Übergangsart Freeze wird der aktuelle Sender für einen Augenblick angehalten, bevor der nächste Sender angezeigt wird. Die Übergangsart Fade lässt den aktuellen Sender langsam ausblenden und den nächsten Sender langsam einblenden.

Kapitel 4

Kanalsuchlauf

Nach der Installation des Digitalreceivers muss ein Kanalsuchlauf zur Sendersuche durchgeführt werden.

4.1 Suche von Rundfunksendern

Dieser Digitalreceiver kann sowohl mit einem fixierten als auch mit einem motorgesteuerten Antennensystem betrieben werden. Sie müssen die Antenneneinstellungen entsprechend Ihrem Antennensystem in der folgenden Reihenfolge konfigurieren:

1. LNB-Einstellungen konfigurieren. (Siehe § 4.1.1.)
2. Die Position des gewünschten Satelliten einstellen, wenn Sie eine motorgesteuerte Antenne besitzen. Sie können die Antenne im DiSEqC 1.2 Modus oder USALS Modus steuern. Für DiSEqC 1.2 siehe § 4.1.2 und für USALS siehe § 4.1.3.
3. Durchführung des Sendersuchlaufs.

4.1.1 Konfigurierung der LNB-Einstellungen.

Für Rundfunkübertragungen via Satellit stehen zum Großteil zwei Frequenzbänder zur Verfügung. DasC Band mit einem Bereich von etwa 4 bis 6 GHz. Und das K_u Band mit einem Bereich von etwa 12 bis 18 GHz.

Das LNB (rauscharmer Signalumsetzer) wird eingesetzt, um ein aufgenommenes, breites Band relativ hoher Frequenzen zu verstärken und in ähnliche Signale umzuwandeln, die auf viel geringerer Frequenz übertragen werden, der so genannten Intermediate Frequency (Zwischenfrequenz).

Hohe Frequenzen von Satelliten werden von einem LNB in Frequenzen von 950 bis 2150 MHz umgewandelt.

LNB Einstellung Name des Satelliten Tuner Auswahl Verbindungsart LNB Frequenz LNB Spannung 22 kHz Schalter DISEqC 1.1 DISEqC 1.0 Kanaisuchlauf GK Asiasat2(C) Tuner 1 Einzeln 5160 MHz An Aus Ausschalten Ausschalten 03% Pegel 00% Duastat Auswahl des Satelliten. BIR OK Liste aufrufen. Anwählen Monapunkt auswählen HBD Verhargehandes Metu Extended...

Zur Konfigurierung der LNB-Einstellungen öffnen Sie das Menü Installation > LNB Einstellung.

Durch Drücken der Taste OK in der Option Name des Satelliten wird die Satelliten Liste in alphabetischer Reihenfolge angezeigt. Wählen Sie den Satelliten aus, auf den Ihre Antenne ausgerichtet ist. Selbst wenn Sie Ihren gewünschten Satelliten nicht finden, können Sie den Satelliten zur Satellitenliste hinzufügen. Siehe § 4.3 für ausführliche Erläuterungen.

Sie müssen festlegen, welcher Tuner mit Ihrem gewünschten Satelliten verbunden ist. Ist es der LNB 1 IN, wählen Sie für die Option Tuner Auswahl die Einstellung Tuner 1. Anderenfalls wählen Sie Tuner 2.

Wenn Sie das Signal über IF 1 OUT und LNB 2 IN mit einem Verbindungskabel durchschleifen, wählen Sie als Verbindungsart die Einstellung Durchschleifen. Anderenfalls wählen Sie Einzeln.

HINWEIS

Beide Anschlüsse, d. h. LNB 1 IN als auch LNB 2 IN, sollten entweder direkt oder über das Verbindungskabel mit Ihren Antennen verbunden sein. Wenn Sie nur einen Anschluss verbunden haben, können Sie einige Funktionen, wie die gleichzeitige Aufnahme, nicht nutzen.

Der Digitalreceiver besitzt eine Datenbank mit Übertragungssatelliten und deren Transpondern, die die folgenden Daten umfasst: Position des Satelliten, Frequenzbereich, Symbolrate, Polarisation und LNB-Frequenz entsprechend des Frequenzbereiches. Sie müssen also die Option LNB Frequenz gegebenenfalls nicht festlegen. Wenn Sie jedoch den Menüpunkt Andere in der Option Name des Satelliten ausgewählt haben, um einen Satelliten zu spezifizieren, der nicht in der Satellitenliste aufgeführt ist, müssen Sie die richtige LNB-Frequenz herausfinden. Der Unterschied zwischen einer Rundfunkfrequenz und der entsprechenden LNB-Frequenz muss zwischen 950 und 2150 MHz liegen. Reicht das Frequenzband des gewünschten Satelliten zum Beispiel von 3660 bis 4118 MHz, müssen Sie die Option LNB Frequenz mit 5150 MHz festlegen.

Das LNB muss mit Strom versorgt werden, damit es funktioniert. Wählen Sie für LNB Spannung die Einstellung An, wenn das LNB nicht über eine eigene Stromversorgung verfügt.

Wir empfehlen, die Option 22 kHz zu ignorieren.

Der Digitalreceiver ist mit DiSEqC (Digital Satellite Equipment Control) Schaltern kompatibel. Mit DiSEqC-Schaltern ist es

möglich, mehrere Antennen mit einem Digitalreceiver zu verbinden. Ein DiSEqC 1.0 Schalter ermöglicht das Schalten zwischen bis zu 4 Satellitenquellen. Ein DiSEqc 1.1 Schalter kann zwischen bis zu 16 Satellitenquellen schalten.

Stellen Sie die Optionen DiSEqC 1.0 und DiSEqC 1.1 entsprechend Ihrer Antennenkonfiguration ein.

Wenn Sie zum Beispiel, wie links abgebildet, eine Antenne auswählen möchten, die am Eingang A5 angeschlossen ist, wählen Sie für die Option DiSE-qC 1.1 die Einstellung 2 von 4 und für DiSEqC 1.0 die Einstellung 1 von 4. Wenn Sie einen DiSEqC 1.0 Mini-Schalter besitzen, der nur über zwei Eingänge verfügt, sollten Sie für DiSE-qC 1.0 die Einstellung Mini A anstelle von 1 von 4 wählen.

4.1.2 Konfigurierung der DiSEqC 1.2 Einstellungen

Mit DiSEqC 1.2 dreht sich Ihre motorgesteuerte Antenne horizontal in Richtung des von Ihnen gewünschten Satelliten.

Wenn Sie einen Sender einschalten, der nicht vom aktuell genutzten Satelliten übertragen wird, dauert der Umschaltvorgang länger als gewöhnlich dauern, da sich die Antenne zunächst in die richtige Position drehen muss.

Motorgesteuertes DiSEqC 1.2 Name des Satellien Tuner Auswahl Transponder LNB Einstellung Motorgesteuertes DiSEqC 1.2 DiSEqC Befehlsmodus Bewegung Motor Einstellung Kanaisuchlauf Asiasat2(C) Tuner 1 3860 / V / 27500 Ausschalten Benutzer 0/Stop Gehe zur Position 00% Page! 00% Quasat Auswahl des Satellien, NR OK Lists aufrufen. Anwihles OK Rentpunkt auswahlen, NBD Vorbergeherdes Menu Extended...

Für die Verwendung von DiSEqC 1.2 öffnen Sie das Menü Installation > Motorgesteuertes DiSEqC 1.2.

Zunächst müssen Sie für Motorized DiSEqC 1.2 die Einstellung Einschalten wählen.

Gehen Sie folgendermaßen vor, um die richtige Position des von Ihnen gewünschten Satelliten zu ermitteln:

1. Wählen Sie in der Option Name des Satelliten den von Ihnen gewünschten Satelliten aus.

2. Wählen Sie im Punkt Tuner Auswahl den Tuner aus, an den die motorgesteuerte Antenne angeschlossen ist.

3. Stellen Sie für DiSEqC Befehlsmodus die Auswahl Benutzer ein.

4. Wählen Sie die Option Gehe zur Position im Menü Motor Einstellung. Die Antenne wird sich nun in Richtung des ausgewählten Satelliten drehen und dabei die Positionsdaten verwenden, die dem Digitalreceiver vorliegen.

5. Wenn die Empfangsqualität, die unten rechts im Bildschirm angezeigt wird, nicht gut ist, können Sie die Position der Antenne mit den Optionen im Menü Bewegung anpassen. Wenn Sie die Bewegungsoption 2(E) auswählen, wird sich die Antenne um zwei Grad nach Osten drehen. Nun überprüfen Sie die Empfangsqualität für jeden Transponder und wählen die Beste in der Option Transponder (oder Frequenz) aus. Dies wird bei der Feinabstimmung hilfreich sein.

6. Zum Abschluss wählen Sie die Option Speichern im Menü Motor Einstellung und speichern die angepasste Position, wenn sich die Empfangsqualität verbessert hat.

Für Installateure stehen weitere Motorsteuerungsoptionen zur Verfügung, die aber in dieser Anleitung nicht beschrieben werden. Wenn Sie ein Installateur sind, finden Sie diese in der Bedienungsanleitung für den STAB Rotor.

4.1.3 Konfigurierung der USALS-Einstellungen

USALS (Universal Satellite Automatic Location System) ist auch als DiSEqC 1.3 bekannt. Es berechnet die Positionen aller verfügbaren Satelliten von Ihrem Standort aus. Im Vergleich zu DiSEqC 1.2 ist es nicht mehr erforderlich, jede Satellitenposition manuell zu suchen und zu speichern. Es genügt, einen bekannten Satelliten anzuwählen. Diese Position fungiert als Ausrichtungspunkt. Das USALS berechnet dann die Positionen der verfügbaren Satelliten.

USALS Einstellungen Tuner Auswahl Motorisiertes DiSEqc13 Name des Satellten Satellten Position Maine geo. Lange Maine geo. Breite Referenz Position Verachleben Transponder Draine zur Position Tuner 1 Ausschalten Asasat2(C) 100,5 Gpi 0,0 Gpi 0,0 Nord zu 0° Step 3660 / V / 27500 Wahlen Sie eine Tuner Nummer. Anwöhlen: Menüpunkt auswällen. MBDV Vorhergehendes Meut Extended...

Zur Nutzung von USALS öffnen Sie das Menü Installation >USALS Einstellungen.

Zunächst müssen Sie für Motorisiertes DiSEqc1.3 die Einstellung Einschalten wählen.

Führen Sie die folgenden Schritte aus, um alle Satellitenpositionen zu berechnen:

1. Wählen Sie in der Option Name des Satelliten den von Ihnen gewünschten Satelliten aus.

2. Wählen Sie im Punkt Tuner Auswahl den Tuner aus, an den die motorgesteuerte Antenne angeschlossen ist.

3. Geben Sie bei Meine geo. Länge und Meine geo. Breite Ihren Standort mithilfe der Tasten ◀, ▶ und der Ziffern-tasten ein.

4. Geben Sie bei Satelliten Position die Position des von Ihnen ausgewählten Satelliten an, falls diese nicht korrekt ist.

5. Wählen Sie die Option Drehe zur Position aus. Die Antenne wird sich nun in die Richtung des von Ihnen ausgewählten Satelliten drehen und dessen Position berechnen.

6. Wenn die Empfangsqualität, die unten rechts im Bildschirm angezeigt wird, nicht gut ist, können Sie die Position der Antenne mit den Optionen im Menü Verschieben anpassen. Die geänderte Position wird sofort automatisch gespeichert. Nun überprüfen Sie die Empfangsqualität für jeden Transponder und wählen die Beste in der Option Transponder (oder Frequenz) aus. Dies wird bei der Feinabstimmung hilfreich sein.

4.1.4 Suche von Sendern

Kanalsuchlauf Name des Satelliten Suchlauf Frequenz Symboliste Polarisation Netzwerksuche Zugangszahlüssel FTA/verschlüsselt Tuner Auswahl LNB Einstellung Suchlauf starten Asiasat2(C) Auto Aus Nur freie und ver... Tuner 1 5150MHz 07% Pegst 01% Qualität Auswahl des Satelliten. Mit OK Lists aufrufern. Anwählen Menupunkt auswalten Verhergehendes Mau Extended...

Um einen Kanalsuchlauf durchzuführen, öffnen Sie das Menü Installation >Kanalsuchlauf.

Es gibt vier Methoden, um nach Sndern zu suchen:

• Jeden einzelnen Sender eines Satelliten suchen.
• Jeden einzelnen Sender eines Transponders suchen.
• Einen Sender eines Transponders suchen.
• Jeden Sender eines SMATV (Satellite Master Antenna Television) Transponders suchen.

Zur Suche aller Sender eines Satelliten gehen Sie folgendermaßen vor:

1. Wählen Sie in der Option Name des Satelliten den gewünschten Satelliten aus.
2. Wählen Sie für die Option Suchlauf die Auswahl Automatisch.

Um jeden einzelnen Sender eines Transponders zu suchen, gehen Sie folgendermaßen vor:

1. Wählen Sie in der Option Name des Satelliten den gewünschten Satelliten aus.
2. Wählen Sie für die Option Suchlauf die Auswahl Manuell.
3. Wählen Sie in der Option Frequenz den gewünschten Transponder aus oder geben Sie ihn mithilfe der Ziffern-tasten ein.
4. Geben Sie die Symbolrate des gewünschten Transponders mithilfe der Zifferntasten in der Option Symbolrate ein.
5. Passen Sie die Option Polarisation auf die Polarisation des von Ihnen gewünschten Transponders an.

HINWEIS

Die Transponderdaten finden Sie in Satelliten-Fachzeitschriften oder auf Webseiten, wie http://www.satcodx.com oder http://www.lyngsat.com.

Um einen Sender eines Transponders zu suchen, gehen Sie folgendermaßen vor:

1. Wählen Sie in der Option Name des Satelliten den gewünschten Satelliten aus.
2. Wählen Sie für die Option Suchlauf die Einstellung Advanced.
3. Wählen Sie in der Option Frequenz den gewünschten Transponder aus oder geben Sie ihn mithilfe der Ziffern-tasten ein.
4. Geben Sie die Symbolrate des gewünschten Transponders mithilfe der Zifferntasten in der Option Symbolrate ein.
5. Passen Sie die Option Polarisation auf die Polarisation des von Ihnen gewünschten Transponders an.
6. Spezifizieren Sie die Zugangsschlüssel (PIDs) des gewünschten Senders mithilfe der Zifferntasten im Menü Zugangsschlüssel. Zugangsschlüssel (Packet Identifier) ist eine Ziffernfolge, die Datenstromblöcke identifiziert.

Um jeden einzelnen Sender eines SMATV-Transponders zu suchen, falls der Digitalreceiver an einen SMATV angeschlossen ist, gehen Sie folgendermaßen vor:

1. Wählen Sie in der Option Name des Satelliten den gewünschten Satelliten aus.
2. Wählen Sie für die Option Suchlauf die Einstellung SMATV.
3. Wählen Sie in der Option Frequenz den gewünschten Transponder aus oder geben Sie ihn mithilfe der Ziffern-tasten ein.
4. Geben Sie die Symbolrate des gewünschten Transponders mithilfe der Zifferntasten in der Option Symbolrate ein.
5. Passen Sie die Option Polarisation auf die Polarisation des von Ihnen gewünschten Transponders an.

Sie können sowohl Pay-TV-Sender als auch kostenfreie Sender suchen. Um nur kostenfreie Sender zu suchen, wählen Sie für die Option FTA/verschlüsselt die Einstellung nur freie. FTA bezeichnet kostenfreie Sender. Um nur nach Pay-TV-Sendern zu suchen, wählen Sie die Einstellung nur verschlüsselte. CAS bezeichnet Pay-TV-Sender. Um sowohl kostenfreie als auch Pay-TV-Sender zu suchen, wählen Sie die Einstellung alle.

Zum Starten des Suchlaufs wählen Sie den Menüpunkt Start Search. Im daraufhin eingeblendeten Fenster werden die gefundenen Sender aufgelistet. Drücken Sie die Taste OK, um die gefundenen Sender nach Abschluss des Suchlaufs zu speichern. Um den Suchlauf abzubrechen oder den Vorgang ohne Speichern zu verlassen, drücken Sie die Taste EXIT.

4.2 Kopieren von Sendern

Der Digitalreceiver speichert für jeden Tuner einzelne Senderlisten. Ist ein bestimmter Sender nur in der Senderliste eines Tuners vorhanden, ist es nicht möglich, einen Sender zu sehen und zwei andere Sender aufzunehmen. Sie können Einträge der Senderliste eines Tuners in die Senderliste des anderen Tuners kopieren, um solche Probleme zu vermeiden.

Um Einträge einer Senderliste zu kopieren, öffnen Sie das Menü Installation > Kanäle kopieren. Es gibt drei Möglichkeiten des Kopierens. Um Einträge der Senderliste des ersten Tuners in die Senderliste des zweiten Tuners zu kopieren, wählen Sie die Option Tuner 1 to Tuner 2. Zum Kopieren vom zweiten zum ersten Tuner wählen Sie Tuner 2 to Tuner 1. Um die Einträge gegenseitig zu kopieren, wählen Sie die Option Alle.

4.3 Bearbeiten der Transponderliste

Sie können Satelliten- oder Transponderinformationen hinzufügen, löschen oder ändern.

Transponder-Editor Name des Satelliten Frequenz Symboirate Polarisation Satellitennamen ändern Neuen Transponder hinzufügen Transponder löschen Satelliten hinzufügen Satelliten löschen Kanaisuchlauf Asiasat2(C) 3660 MHz 27500 KS/s Vertical Auswahl des Satelliten. MIR OK Liste aufrufen. Anwihler Menipunkt auswaltan NBD Verbergehendes Mesi

Um die Transponderliste zu be-arbeiten, öffnen Sie das Menü Installation > Transponder-Editor.

Zum Hinzufügen eines Satelliten wählen Sie den Menüpunkt Satelliten hinzufügen. Nun wird die Bildschirmtastatur eingebendet. Geben Sie den gewünschten Namen ein und speichern Sie ihn. Informationen zur Benutzung der Bildschirmtastatur finden Sie im Abschnitt § 6.2.

Um den Namen eines Satelliten zu ändern, wählen Sie den gewünschten Eintrag in der Option Name des Satelliten aus und öffnen den Menüpunkt Satellitennamen ändern. Nun wird die Bildschirmtastatur eingeblendet. Ändern Sie den Namen und speichern Sie die Änderung.

Um einen Satelliten zu löschen, wählen Sie den gewünschten Eintrag in der Option Name des Satelliten aus und öffnen den Menüpunkt Satelliten löschen. Sie werden anschließend um Bestätigung gebeten. Wenn Sie mit Ja antworten, wird der Eintrag gelöscht.

Zum Hinzufügen eines Transponders wählen Sie den gewünschten Eintrag in der Option Name des Satelliten aus und öffnen den Menüpunkt Neuen Transponder hinzufügen. Nun erscheint eine Info-Box für Transponder. Geben Sie die Frequenz und Symbolrate mithilfe der Zifferntasten ein und legen Sie die Polarisierung fest.

Um einen Transponder zu löschen, wählen Sie den gewünschten Eintrag in der Option Frequenz aus und öffnen den Menüpunkt Transponder löschen. Sie werden anschließend um Be-

stätigung gebeten. Wenn Sie mit Ja antworten, wird der Eintrag gelöscht.

4.4 Zurücksetzen in die Werkseinstellungen

Der Digitalreceiver verfügt über die folgenden gespeicherten Informationen:

• Satellitenliste
• Senderliste
• Favoritenliste
• Timerliste
• Vorzugseinstellungen

Sie können alle gespeicherten Informationen löschen, indem Sie den Digitalreceiver in den Lieferzustand zurücksetzen. Möchten Sie alle Daten zurücksetzen, öffnen Sie das Menü Installation > Werkseinstellung. Sie werden anschließend um Bestätigung gebeten. Wenn Sie mit Ja bestätigen, werden Sender, Favoriteneinträge und Timerereignisse gelöscht. Die Vorzugseinstellungen werden auf die Werkseinstellungen gemäß dem Lieferzustand zurückgesetzt.

Kapitel 5

Täglicher Gebrauch

5.1 Lautstärkeregelung

Nutzen Sie die Tasten ◀ und ▶ um die Lautstärke Ihren Wünschen gemäß anzupassen. Gegebenenfalls müssen Sie die Lautstärke am Fernsehgerät ebenfalls verändern. Um den Ton zeitweilig auszuschalten, drücken Sie die Taste . Drücken Sie die Taste noch einmal, um den Ton auf die zuvor eingestellte Lautstärke einzustellen.

5.2 Fernsehen schauen

Zum Umschalten zwischen den Sendern drücken Sie die Taste ▲ oder ▼. Durch Drücken der Taste ⚙ schalten Sie zum zuvor angesehenen Sender zurück. Sie können den von Ihnen gewünschten Sender auch durch die Eingabe der Sendernummer mithilfe der Zifferntasten aufrufen. Sie können einen Sender ebenfalls in der Senderliste auswählen. Zum Anzeigen der Senderliste drücken Sie die Taste OK.

TV Programme (All Tuner) 31 Ch. 404, AS27-28... 32 Ch. 405, AS29-30... 33 Ch. 406, AS25-32 34 Ch. 409, AS33-34... 35 Ch. 410, AS37-38... 36 Reuters WNS 37 RTR Planeta 38 RAI International 39 TVE 40 RTPi Asiasat2(C) 4000 N 28126 Hilfe Hilfe Tuner wechseln Sortierung Alphabetische Suche Optionen Mosaic Prev / Next 100 Alle Satelliten

In der Senderliste können Sie die Senderinformationen wie folgt ablesen:

• Sendernummer
• Sendername
• Übertragender Satellit
  • Empfangender Tuner:

T1 steht für den ersten Tuner; T2 steht für den zweiten Tuner.

• Transponderdaten

Ein Dollarzeichen (\$) bei manchen Einträgen weist auf einen Pay-TV-Sender hin. Um Pay-TV-Sender sehen zu können, benötigen Sie eine Abonnementkarte.

Um den von Ihnen gewünschten Sender auszuwählen, markieren Sie den Sender mithilfe der Tasten ▲ oder ▼ und drücken die Taste OK. Der Sender wird nun angezeigt.

Durch Drücken der Tasten ◀ oder ▶ springen Sie in der Liste in Zehnerschritten aufwärts oder abwärts. Durch die Eingabe einer Sendernummer mithilfe der Zifferntasten wird der entsprechende Sender in der Liste markiert.

Durch Drücken der Taste F3 wird eine alphabetische Suche durchgeführt. Wenn die Markierung zum Beispiel auf einem Eintrag steht, der mit B beginnt, wird sie durch Drücken der Taste F3 auf den ersten Eintrag mit dem Anfangsbuchstaben C gesetzt.

Zum Sortieren der Senderliste nach dem Sendernamen drücken. Sie die Taste F2. Durch wiederholtes Drücken dieser Taste erfolgt die Sortierung nach der Sendernummer.

Durch Drücken der Taste F4 werden die Zusatzoptionen angezeigt, mit denen Sie folgende Funktionen ausführen können:

- Den von Ihnen gewünschten Satelliten in der Auswahl

Satellit auswählen. Es werden dann die über diesen Satelliten übertragenen Sender angezeigt werden.

• Den von Ihnen gewünschten Tuner in der Auswahl Tuner wechseln auswählen. Es werden dann die über diesen Tuner bereitgestellten Sender angezeigt werden.
• Indem Sie die Option Anbieter auf An setzen, können Sie den Anbieter der Sender sehen. Dies ist gewöhnlich der Name der Fernsehgesellschaft, die für die Übertragung verantwortlich ist.
• Um den Namen des markierten Senders zu ändern, wählen Sie die Option Umbenennen aus. Nun erscheint die Bildschirmtastatur, mit der Sie einen neuen Namen eingeben können. Siehe § 6.2 für Erläuterungen zur Nutzung der Bildschirmtastatur.
• Sie können unterbinden, dass andere Familienmitglieder den markierten Sender sehen, indem Sie die Option Sperren auf Gesperrt einstellen. Sie müssen Ihre persönliche Identifikationsnummer eingeben, um den Sender zu sehen oder zu entsperren.
• Um den markierten Sender zu löschen, wählen Sie die Option Löschen aus. Im Anschluss werden Sie gebeten, den Vorgang zu bestätigen. Wenn Sie mit Ja antworten, wird der Eintrag gelöscht. Wenn Sie den Sender wieder herstellen möchten, müssen Sie einen neuen Sendersuchlauf durchführen. Siehe § 4.1.4 für Erläuterungen zum Sendersuchlauf.
• Um den markierten Sender einer Favoritenliste hinzuzufügen, wählen Sie die Option Add to Fav aus. Die Favoritenlisten werden nun angezeigt. Markieren Sie eine gewünschte Liste und drücken Sie die Taste OK.
• Sie können die Senderliste mit der Option Sortierung auch zusätzlich wie folgt sortieren:

Standard nach Sendernummer

Alphabetisch nach Sendername

Satellit nach Satellit

FTA kostenfreie Sender bis Pay-TV-Sender

CAS Pay-TV-Sender bis kostenfreie Sender

Anbieter nach Anbieter

FAV Favoriten bis Nicht-Favoriten.

5.2.1 Verwendung der Multi-Bildanzeige

Drücken Sie die Taste M1, um die Optionen der Multi-Bildanzeige einzublenden. Es stehen fünf Möglichkeiten zur Auswahl: 2, 4, 9, 13 oder 16 Bildanzeigen. Wenn Sie 13 Bildanzeigen auswählen, wird der aktuelle Sender sowie Standbilder der sechs vorhergehenden und der sechs nachfolgenden Sender angezeigt.

38 Ch. 402, A526-32 39 Ch. 449, A533- 40 Ch. 410, A537-3- 41. Reuters WNS 42. DNTv 43. TVS - ASIA 44. RAI International 45. TVE 46. RTPI 47. mcau1 48. epccu2 49. mcau3

Es dauert eine Weile, bis alle Bilder der Sender angezeigt werden. Um einen der angezeigten Sender zum Sehen auszuwählen, bewegen Sie den Markierungsrahmen auf das Bild und drücken die Taste OK.

Besonders bei der Anzeige von 13 oder 16 Sendern kann es lange dauern, bis die verschiedenen Sender für die Multi-Bildanzeige aufgerufen und angezeigt werden. Sie können Zeit sparen, indem Sie die Zeit festlegen, innerhalb der ein Sender gefunden werden soll. Öffnen Sie das Menü System Einstellungen und stellen Sie die Option Mosaic Search Time entsprechend ein. Sie können zwischen 1 und 10 Sekunden auswählen. Der Digitalreceiver wird versuchen, den Sender in

der festgelegten Zeit anzuzeigen. Kann der Sender in der festgelegten Zeit nicht angezeigt werden, wird er übersprungen und die Bildanzeige bleibt schwarz.

Werden 2 Bildanzeigen ausgewählt, wechseln Sie mit der Taste M1 von der Multi-Bildanzeige zur Anzeige Bild-im-Bild. Siehe § 5.5 für Erläuterungen zur Funktion Bild-im-Bild.

5.2.2 Favoritensender ansehen

Sie können einen Sender sowohl aus der Favoritenliste als auch aus der Senderliste auswählen und ansehen.

Favoritenliste Alle Kansle News Film Musik Sport [TV] News 42 DMTv 43 TV5 - ASIA 44 RAI Internat... Hilfe Neue Crappe nitragen Niszuflagen Lechen

Drücken Sie die Taste (FAV), um die Favoritenliste einzublenden. Wenn Sie die Markierung in der Favoritenliste auf oder ab bewegen, werden die zur markierten Liste gehörenden Favoritensen- der angezeigt.

Um einen Favoritensender auszuwählen, markieren Sie die gewünschte Llste und drücken die Taste ▶. In der Favoritenliste erscheint nun ein Markierungsbalken. Sobald Sie einen gewünschten Sender mit der Taste OK auswählen, wird er angezeigt werden. Drücken Sie gegebenenfalls die Taste ◀, um eine andere Liste auszuwählen.

Wenn Sie auf einen anderen Sender umschalten, nachdem Sie einen Sender aus der Favoritenliste ausgewählt haben, wird es sich dabei um einen anderen Favoritensender aus der gewählten Liste handeln. Der Digitalreceiver wird Sie daran erinnern, welche Liste Sie ausgewählt hatten, indem der entsprechende Name rechts oben im Bildschirm eingeblendet wird, wenn Sie umschalten. Wenn Sie die aktuelle Liste verlassen möchten, wählen Sie die Alle Kanäle in der Favoritenliste aus.

Sie können eine Favoritenliste oder einen Favoritensender auch löschen. Um einen Sender, den Sie gerade sehen, zu einer Favoritenliste hinzuzufügen, markieren Sie in der Favoritenlistenanzeige eine gewünschte Liste und drücken die Taste F2. Um eine Liste hinzuzufügen, drücken Sie die Taste F1. Um eine Liste oder einen Sender zu löschen, drücken Sie die Taste F3. Informationen zum Bearbeiten der Favoritenliste finden Sie im Abschnitt § 6.2.

5.2.3 Ansehen von Programminformationen

Drücken Sie die Taste 🔒, um eine Info-Box einzublenden, in der Sie die Informationen überprüfen können:

• Sendernummer
• Sendername
• Übertragender Satellit
  • Empfangender Tuner
• Transponderdaten
  • Signalstärke und Signalqualität
• Programmbezeichnung
• Programmbewertung
  • Programmzusammenfassung
• Sendezeit
• Aktuelle Zeit

Zusätzlich dazu können Sie die folgenden Symbole sehen:

• Untertitelsymbol (☐), wenn für das aktuelle Programm Untertitel angeboten werden.
• Videotextsymbol (≡), wenn für das aktuelle Programm Videotextseiten zur Verfügung stehen.
• Schlosssymbol (♂), wenn der aktuelle Sender gesperrt ist.
• Dollarzeichen (\$), wenn der aktuelle Sender ein Pay-TV-Sender ist.

- Bildauswahlsymbol (☐, wenn für das aktuelle Programm Bildauswahloptionen zur Verfügung stehen.

Durch erneutes Drücken der Taste 🔍 können Sie ausführliche Programminformationen einblenden. Zum Ausblenden der Info-Box drücken Sie die Taste EXIT.

5.2.4 Auswahl des Audiokanals

Einige Sendungen werden mit Audiospuren für eine oder mehr Sprachen ausgestrahlt. Durch Drücken von 📄? werden die verfügbaren Audiospuren angezeigt. Sobald Sie eine der Möglichkeiten auswählen, werden Sie den entsprechenden Ton hören. Zusätzlich können Sie vier Klangmodi für die Audiospur auswählen: Stereo, Mono, Links oder Rechts. Wird jedoch gerade ein Programm mit Bildauswahl angesehen, werden Videospuren eingeblendet werden. In diesem Fall drücken Sie die Taste 📄? noch einmal, um eine Audiospur auszuwählen.

Der Digitalreceiver verfügt über eine Equalizer-Funktion. Durch wiederholtes Drücken der Taste wird die Equalizeranzeige eingeblendet.

Equalizer Setting POP +5dB 0 -5dB 69Hz 20kHz 800Hz 34Hz 12kHz Change Value Change Band Exit POP Rock Classic Jazz Default

Wählen Sie mit der Taste ◀ oder ▶ das entsprechende Band aus und stellen Sie das gewünschte Niveau abwechselnd mithilfe der Tasten ▲ und ▼ ein. Darüber hinaus können Sie auch eine der fünf Voreinstellungen auswählen: Pop mit der Taste F1, Rock mit der Taste F2 Class mit der Taste F3 Jazz mit der Taste F4 und Standard mit der Taste II.

HINWEIS

Der Digitalreceiver gibt den Equalizerton nicht über den S/PDIF-Anschluss aus.

Zum Ausblenden der Equalizeranzeige drücken Sie die Taste EXIT.

5.2.5 Auswahl der Untertitel

Einige Sendungen werden mit Untertitel-Spuren für eine oder mehrere Sprachen ausgestrahlt. Stehen für das aktuelle Programm Untertitelspuren zur Verfügung, wird das Untertitel-symbol (☐) in der Info-Box angezeigt. Durch Drücken von ☐ werden die verfügbaren Untertitelspuren angezeigt. Sobald Sie eine Untertitelspur auswählen, wird diese angewendet.

5.2.6 Videotext ansehen

Manche Sender bieten Informationen, wie den Wetterbericht, Nachrichten oder Börsenberichte über Videotext an. Stehen für das aktuelle Programm Videotextseiten zur Verfügung, wird das Videotextsymbol (☐) in der Info-Box angezeigt. Drücken Sie die Taste ☐, um Videotextseiten anzusehen. Wählen Sie die gewünschte Seite aus, indem Sie die Seitennummer mit den Zifferntasten eingeben. Auf den Videotextseiten können Sie den Zoom mithilfe der Taste F3 nutzen und die Transparenz mit der Taste F4 anpassen. Um die Videotextseite auszublenden, drücken Sie die Taste EXIT.

5.3 Nutzung des Elektronischen Programmführers

Der Elektronische Programmführer stellt für jeden Sender Informationen zu den aktuellen, geplanten oder den sich bereits in Ausstrahlung befindlichen Sendungen inklusive einer kurzen Zusammenfassung bereit.

Programm-Führer 42 DVty 03:10, 16:11:2015 (21) 04:10 - 07:10 16:11 (21) TOMORROW TODAY 05:00 - 05:30 JOURNAL 05:30 - 05:30 EUROMAXX 05:30 - 05:30 JOURNAL 05:30 - 07:30 IN FOCUS 07:00 - 07:30 JOURNAL TOMORROW TODAY Flying More Safely in Helicopters EPC Ansicht wahlen Verheriger Tag Nachster Tag Mehr Infoes Markierte Senstung auswahlen nachster/verheriger Kanal arweiterte Information

Betätigen Sie die Taste [EPG] um den Elektronischen Programmführer anzuzeigen. Sie können folgende Informationen ablesen:

• Programmplanung
  • Programmzusammenfassung
• Sendedatum
• Sendezeit

Um ausführliche Informationen zu einem gewünschten Programm anzusehen, markieren Sie Ihre Auswahl mithilfe der Taste ▲ oder ▼ und drücken die Taste ▶. Um auf einen anderen Sender umzuschalten, drücken Sie die Taste ◀ oder ▶. Um den Programmführer für Radiosender einzublenden, drücken Sie die Taste . Umm wieder zurückzuschalten, drücken Sie die Taste □/□ noch einmal.

Durch Drücken der Taste F1 wird der Programmführer in der Form eines Arbeitsblattes eingeblendet. Um wieder zurückzuschalten, drücken Sie die Taste F1 noch einmal.

Sie können Timeraufnahmen über den Elektronischen Programmführer wie folgt durchführen:

1. Wählen Sie den gewünschten Sender aus.
2. Drücken Sie die Taste EPG, um den Elektronischen Programmführer anzuzeigen.
3. Wählen Sie mit der TasteOK ein gewünschtes Programm aus. Dieser Eintrag wird dann mit P markiert. Gleichzeitig wird in der Timerliste eine Timeraufnahme für das gewünschte Programm programmiert. Informationen zur Timerliste finden Sie unter § 5.7.
4. Drücken Sie die Taste OK noch einmal, um die Markierung zu entfernen.

5.4 Sender mit Bildauswahl ansehen

Einige Sender, wie Sportsender, stellen für ein Programm mehrere Perspektivansichten gleichzeitig zur Verfügung. Wir sprechen dann von einem Programm mit Multi-Bildanzeige. Sie haben die Möglichkeit, zwischen diesen Bildanzeigen zu wählen und die Perspektive anzuschauen, die Ihnen am besten gefällt.

In einer ähnlichen Methode ist es möglich, mehrere Kopien eines Programms in kurzen Zeitabschnitten zur Verfügung zu stellen.

ReihenfolgeStartzeit

1	13:00 Uhr
2	13:15 Uhr
3	13:30 Uhr
4	13:45 Uhr
5	14:00 Uhr

Nehmen Sie zum Beispiel an, dass ein Film, wie links dargestellt, in fünf Schritten ausgestrahlt wird. Selbst wenn Sie den Film im ersten Schritt verpasst haben, können Sie ihn in einem der folgenden Schritte sehen.

Falls ein Programm vom aktuellen Sender mit Multi-Bildanzeige ausgestrahlt wird, erscheint das Multi-Bildanzeigesymbol (☐) in der Info-Box. Drücken Sie die Taste ☐?, um die verfügbaren Videospuren anzeigen zu lassen. Sobald Sie eine der Optionen auswählen, wird diese eingeblendet. In diesem Fall müssen Sie die Taste ☐? noch einmal drücken, um eine Audiospur auszuwählen.

5.5 Benutzung der Funktion Bild-im-Bild

RAI INTERNATIONAL

Sie können zwei Sender zur gleichen Zeit ansehen, indem Sie einen Sender in einem Nebenbild anzeigen lassen. Wir bezeichnen diese Funktion als Bildim-Bild.

Die Bild-im-Bild-Funktion wird folgendermaßen genutzt:

1. Drücken Sie die Taste F1 um das Nebenbild einzublen- den, in dem der andere Sender dargestellt werden wird.

2. Durch wiederholtes Drücken der Taste F1 wird das Nebenbild verkleinert. Durch nochmaliges Drücken wird es noch weiter verkleinert. Das Nebenbild wird versteckt, wenn Sie die Taste nun noch einmal betätigen.

3. Durch Drücken der Taste F2 wird das Hauptbild mit dem Nebenbild getauscht.

4. Durch Drücken der Taste F4 wird das Nebenbild im Uhrzeigersinn bewegt.

5. Um die Senderliste für das Nebenbild anzuzeigen, drücken Sie die Taste F3

6. Wenn es sich bei beiden Sendern um Pay-TV-Sender handelt, wird nur das Hauptbild angezeigt.

7. Drücken Sie die Taste[M1], um die Funktion Bild-im-Bild in Multi-Bildanzeigen umzuwandeln.

5.6 Benutzung der Bildvergrößerungsfunktion

Der Digitalreceiver bietet eine Funktion der Bildvergrößerung, mit der Sie einen Teil von aktuellen Fernsehbildern vergrößern können.

Move Video Zoom In / Out Exit

Um die Bildvergrößerung zu nutzen, drücken Sie die Taste ①. Sie können die Bildvergrößerung mithilfe der Tasten ▲, ▲, ▼ und ▶ zur gewünschten Position bewegen. Durch Drücken der Taste P+ wird das Bild herangezoomt und durch Drücken der Taste P- herausgezoomt. Drücken Sie zum Verlassen der Bildvergrößerung die Taste EXIT.

5.7 Erstellen von Timerereignissen

Sie können den Digitalreceiver so programmieren, dass er einen gewünschten Sender zu einem bestimmten Zeitpunkt einstellt. Selbst wenn der Digitalreceiver ausgeschaltet ist, wird er sich zur angegebenen Zeit einschalten.

Timerliste 01/01/2005 00:29 OK Details zum Eintrag Typ Satellite Weckprogramm Modus Einschaltdatum Weckzeit Dauer OK TV Aslasat2(C) 40. RTPs Einmal 01/01/2006-Sa 00:32 30 Min. Nachster/Voriger Eintrag Markierten Eintrag bearbeiten. Neuen Eintrag einfügen Markierten Eintrag löschen.

Um ein Timerereignis einzuprogrammieren, öffnen Sie das Menü System Einstellungen > Videorecorder Einstellungen. Die Timerliste wird angezeigt.

Drücken Sie die Taste F1, um ein neues Timerereignis hinzuzufügen. Ein Fenster wird eingeblendet, siehe Abbildung oben.

Wenn Sie eine Radiosendung aufnehmen möchten, stellen Sie für die Option Typ die Auswahl Radio ein. Belassen Sie sie anderenfalls auf TV.

Für die Option Satellit wählen Sie den Satelliten, der den gewünschten Sender überträgt. Durch Drücken der Taste OK bei dieser Option wird eine Satellitenliste eingeblendet, in der Sie einen gewünschten Satelliten auswählen können.

Für die Option Sender stellen Sie den Sender ein, der das gewünschte Programm beinhaltet. Durch Drücken der Taste OK bei dieser Option wird eine Senderliste eingeblendet, in der Sie einen gewünschten Sender auswählen können.

Es stehen fünf Timermodi zur Verfügung:

Einmal bedeutet wörtlich 'ein Mal'.

Jeden Tag bedeutet wörtlich 'jeden Tag'.

Jedes Wochenende bedeutet 'jede Woche sonnabends und sonntags'.

Wöchentlich bedeutet 'einmal pro Woche'.

Jeden Werktag bedeutet 'jede Woche von Montag bis Freitag'.

Wenn Ihre Lieblingssendung am Wochenende ausgestrahlt wird und Sie jede Episode des Programms sehen möchten, stellen Sie für die Option Modus die Auswahl Jedes Wochenendeein.

Stellen Sie für die Option Datum das gewünschte Datum für das Einschalten des Digitalreceivers ein. Das Datumsformat lautet Tag/Monat/Jahr-Wochentag.

Stellen Sie für die Option Weckzeit die gewünschte Zeit für das Einschalten des Digitalreceivers ein. Sie können dazu die Zifferntasten benutzen. Das Zeitformat lautet Stunde:Minute.

Stellen Sie für die Option Dauer eine gewünschte Zeitdauer bis zum Ausschalten des Digitalreceivers ein.

Um ein Timerereignis mit den oben genannten Einstellungen zu erstellen, drücken Sie OK, da die Angaben sonst nicht gespeichert werden.

Kapitel 6

Senderlisten

6.1 Bearbeiten der Senderliste

Nach dem Sendersuchlauf wird die Senderliste angezeigt. Sie können die Einträge in der Senderliste umbenennen, verschieben, sperren oder löschen.

Kanaliste bearbeiten Funktion Auflisten Umbenanman Verschieben Sperren Löschen Sortieren TV 37 Ch. 405, AS29-30, AS31 38 Ch. 408, AS25-32 39 Ch. 406, AS33-34, AS3 40 Ch. 410, AS37-38, AS39 41 Reuters WNS 42 DWtv 43 TV5 - ASIA 44 RAI International 45 TVE 46 RTPI 47 macau1 Kanlassz/Ci , 4000H 18125 Unbekennen, Sortieren, Sperren, Löschen bestimmter Kanale Andere Funktion auswalten Kanaliste wählen Verhergebendes Menz OK Auswahl der Kanalliste

Zur Bearbeitung der Sender in der Liste öffnen Sie das Menü Kanalliste bearbeiten. Ein Fenster wird eingeblendet, siehe Abbildung links. In der linken Spalte sehen Sie die Bearbeitungsoptionen und in der rechten Spalte die Senderliste.

Sobald Sie in der linken Spalte eine gewünschte Option markieren und die Taste OK drücken, können Sie in der rechten Spalte einen Sender auswählen, den Sie bearbeiten möchten. Um die Spalte zu wechseln, drücken Sie die Taste F1.

Zur Bearbeitung der Radiosenderliste drücken Sie die Taste ☐. In der rechten Spalte erscheint nun eine Auflistung der Radiosender. Um zur Fernsehsenderliste zurückzukehren, drücken Sie die Taste noch einmal.

Zur Änderung des Sendernamens wählen Sie die Option Umbenennen und den gewünschten Sender aus. Im Anschluss wird die Bildschirmtastatur eingeblendet. Informationen zur Benutzung der Bildschirmtastatur finden Sie im Abschnitt § 6.2.

Im Gegensatz zu analogen Übertragungen erhalten Sender bei digitalen Übertragungen keine eigene Kanalnummer. Kanalnummern werden den Sendern nur in der Reihenfolge zugewiesen, in der sie beim Sendersuchlauf gefunden werden. Aus diesem Grund können Sie die Nummern der Sender ändern, indem Sie die Sendereinträge verschieben. Um einen Sender zu verschieben, wählen Sie die Option Verschieben und einen gewünschten Sender. Der gewählte Sender wird daraufhin dunkler unterlegt. Während Sie den Sender nach oben oder nach unten verschieben, verändert sich dessen Nummer je nach der entsprechenden Position. Drücken Sie die Taste OK um eine Position zu bestätigen.

Sie können einige Sender sperren, um Ihre Kinder daran zu hindern, diese zu sehen. Um einen Sender zu sperren, wählen Sie die Option Sperren und einen gewünschten Sender aus. Der gewählte Sender wird dann mit dem Schlosssymbol markiert. Möchte jemand einen gesperrten Sender sehen, muss die Person die persönliche Identifikationsnummer eingeben, die in der Option PIN Code ändern festgelegt wird. Siehe § 3.4 für Erläuterungen zu dieser Option. Um einen gesperrten Sender freizuschalten, drücken Sie die Taste OK, während der Sender markiert ist.

Um einen Sender zu löschen, wählen Sie die Option Löschen und einen gewünschten Sender aus und drücken die Taste EXIT. Sie werden anschließend um Bestätigung gebeten. Wenn Sie mit Ja antworten, wird der gewählte Sender gelöscht. Wenn

Sie die Löschung eines Sender rückgängig machen möchten, müssen Sie einfach den Sendersuchlauf erneut durchführen.

Wenn Sie die Option Sortieren in der linken Spalte auswählen, werden die folgenden Sortiermöglichkeiten eingeblendet:

alphabetisch nach Sendername

CAS Pay-TV-Sender bis kostenfreie Sender

FTA kostenfreie Sender bis Pay-TV-Sender

FAV Favoriten bis Nicht-Favoriten.

Satellitenname nach Satellit

6.2 Bearbeiten der Favoritenliste

Favoritenliste bearbeiten Favoritenliste Favoritenkanäle TV Kanalliste News 42 DWtv 37 Ch. 405, AS29-30... Film 43 TV5 - ASIA 38 Ch. 408, AS25-32 Music 44 RAI International 39 Ch. 409, AS33-3... Sport --Neu-- 37 40 41 Reuters WNS 42 DWtv 43 TV5 - ASIA 44 RAI International 45 TVE 46 RTPi 47 macauf Auswahl von bevorzugtes Kanden in der Kanalliste Einigung des Cursors... Bewert den Cursor zur Favoritenliste oder Kanalliste HED Vorhergehenden Mens... Namen ändern... Löschen

Sie können Ihre eigene Favoritenliste erstellen. Um Ihre Favoritenliste zu bearbeiten, öffnen Sie das Menü Favoritenliste bearbeiten. Es erscheint eine Favoritenliste, die Sie bearbeiten können. In der linken Spalte sehen Sie eine Auflistung der Favoritenlisten, in der Mitte die Favoritenliste und rechts eine Senderliste.

Folgende Schritte sind notwendig, um einen Eintrag zur Liste hinzuzufügen:

1. Markieren Sie eine gewünschte Liste in der Auflistung und drücken Sie die TasteOK.
2. Nun können Sie auf die Markierung in der Senderliste zugreifen. Markieren Sie einen gewünschten Sender und drücken Sie die Taste OK.

3. Der gewählte Sender wird nun der Favoritenliste hinzugefügt. Anschließend können Sie weitere Sender hinzufügen.

4. Drücken Sie die Taste F1 um eine andere Favoritenliste auszuwählen. Durch wiederholtes Drücken der Taste F1 können Sie abwechselnd auf den Markierungsbalken in jeder Spalte zugreifen.

Sie können bis zu 30 Favoritenlisten hinzufügen. Um eine Favoritenliste hinzuzufügen, wählen Sie den Menüpunkt NEW in der Auflistung aus. Im Anschluss wird eine Bildschirmtastatur eingeblendet.

Tastatur A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Del Andere Leerzeichen Speichern

Sie können den Markierungsbalken mit den Tasten ◀ und ▶ horizontal und mit den Tasten ▲ und ▼ vertikal bewegen. Durch Drücken der Taste OK wird ein Buchstabe in die Eingabezeile eingegeben.

Mit Leerzeichen wird ein Leerzeichen eingegeben. Zum Schreiben von Kleinbuchstaben oder Ziffern wählen Sie die Schaltfläche Andere. Um einen Buchstaben zu löschen, bringen Sie die Markierung auf den jeweiligen Buchstaben in der Eingabezeile und drücken Löschen. Sie müssen die Schaltfläche Speichern betätigen, um die Namenseingabe abzuschließen. Wenn Sie EXIT drücken, wird der Name nicht gespeichert.

Um eine Liste umzubenennen, markieren Sie den entsprechenden Eintrag und drücken die Taste F2. Nun wird die Bildschirmtastatur eingeblendet.

Um eine Liste zu löschen, markieren Sie den entsprechenden Eintrag und drücken die Taste F3 Ein Bestätigungsfenster wird eingeblendet. Wenn Sie mit Ja antworten, wird der Eintrag gelöscht.

Auf die gleiche Weise können Sie einen Eintrag in der Favoritenliste löschen, indem Sie die Taste [OK] in der Favoritenliste betätigen. Sie können außerdem die Favoritenlisten in der Auflistung umsortieren, indem Sie den Eintrag an eine andere

Stelle schieben. Um einen Favoriteneintrag zu verschieben, markieren Sie den entsprechenden Eintrag und drücken die Taste F2. Der gewählte Eintrag wird daraufhin dunkel unterlegt. Bewegen Sie den Eintrag zur gewünschten Position und drücken Sie die Taste OK.

Um Radiosender hinzuzufügen, drücken Sie die Taste 📂. Die Senderliste mit Radiosendereinträgen wird eingeblendet. Um nach dem Hinzufügen von Radiosendern zur Fernsehsenderliste zurückzukehren, drücken Sie die Taste noch einmal.

Mithilfe der Favoritenliste können Sie Ihre Lieblingssender schneller auswählen. Siehe § 5.2 für ausführliche Erläuterungen.

6.3 Übertragung von Receiverdaten

Der Digitalreceiver speichert Daten folgendermaßen:

• Senderliste
• Favoritenliste
  • Vorzugseinstellungen

Es ist möglich, Receiverdaten von einem anderen Digitalreceiver des gleichen Typs zum Digitalreceiver zu übertragen, indem Sie diesen anderen Receiver mit einem RS-232-Kabel anschließen.

Zur Übertragung von Receiverdaten gehen Sie folgendermaßen vor:

1. Schließen Sie ein Ende des RS-232-Kabels (9-Pin D-Sub Kabel) an den RS-232 Anschluss des Digitalreceivers an und verbinden Sie das andere Ende mit dem entsprechenden Anschluss des anderen Digitalreceivers.

2. Schalten Sie beide Geräte ein.

3. Öffnen Sie das Menü Installation > Transfer Firmware > Übertragen der Programmliste zu einem anderen Receiver.

4. Schalten Sie den Digitalreceiver aus und wieder ein.

Kapitel 7

Aktualisierung der Firmware

Der Digitalreceiver arbeitet mit einer stabilen und praktischen Firmware. Zur Verbesserung des Digitalreceivers wird jedoch gegebenenfalls eine neue Firmware herausgegeben. Die neueste Firmware und eine Aktualisierungsmöglichkeit finden Sie auf der Topfield Webseite http://www.i-topfield.com.

Receiver Status System Identifikation (ID) Loader Version Geräte Version Software Version 21031 v4.09 v1.11.0 TF-MRCI 5.0158

Sie sollten die Informationen zur Firmware Ihres Digitalreceivers prüfen, bevor Sie eine neue Firmware herunterladen. Um die aktuellen Informationen für Ihren Digitalreceiver zu prüfen, gehen Sie zum Menü Information > Receiver Status.

HINWEIS

Sie dürfen eine Aktualisierung der Firmware nur durchführen, wenn die System Identifikation (ID) mit der Ihren identisch ist. Die Aktualisierung wird anderenfalls fehlschlagen.

7.1 Über Ihren Computer und die Schnittstelle RS-232

Es ist möglich, eine neue Firmware auf den Digitalreceiver aufzuspielen, indem Sie Ihren Computer mit einem RS-232 Kabel anschließen. Dazu benötigen Sie die Firmware-Übertragungssoftware TFD-Down. Diese finden Sie auf der Topfield Webseite http://www.i-topfield.com.

Um die Firmware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

1. Laden Sie sich eine neue Firmware für diesen Digitalreceiver von der Topfield Webseite herunter.
2. Schließen Sie ein Ende des RS-232 Kabels (9-Pin D-Sub Kabel) an den RS-232 Anschluss des Digitalreceivers an und verbinden Sie das andere Ende mit dem entsprechenden Anschluss Ihres Computers.
3. Schalten Sie den Digitalreceiver ein.
4. Führen Sie TFD-Downaus.

Bedienen Sie TFD-Down wie folgt:

1. Klicken Sie auf die Schaltfläche Find, um die Datei mit der neuen Firmware auszuwählen.
2. Klicken Sie auf die Schaltfläche Download, um die Übertragung der Datei zu starten.
3. Klicken Sie auf die Schaltfläche Stop, um die Übertragung der Datei abzubrechen.
4. Schalten Sie den Digitalreceiver aus und wieder ein.

7.2 Über einen anderen Digitalreceiver und die Schnittstelle RS-232

Es ist möglich, eine neue Firmware auf den Digitalreceiver aufzuspielen, indem Sie einen anderen Digitalreceiver des gleichen Typs mit einem RS-232-Kabel anschließen.

Um die Firmware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

1. Schließen Sie ein Ende des RS-232-Kabels (9-Pin D-Sub Kabel) an den RS-232 Anschluss des Digitalreceivers an und verbinden Sie das andere Ende mit dem entsprechenden Anschluss des anderen Digitalreceivers.
2. Schalten Sie beide Geräte ein.
3. Öffnen Sie das Menü Installation > Transfer Firmware > Übertragen der Software zu einem anderen Receiver.
4. Schalten Sie den Digitalreceiver aus und wieder ein.

Index

16:9, 20

16:9 Bildformat, 21

22 kHz, 30

4:3, 20

A/V Ausgangssignal, 18

Add to Fav, 42

Advanced, 36

Alle, 37

alle, 37

Alles, 25

Alphabetisch, 43

alphabetisch, 56

Anbieter, 43

Anbieter, 42

Andere, 30

AUDIO L, 15

AUDIO L/R, 11

Audio Modus, 21

AUDIO R, 15

Audio Sprachwahl, 18

Automatisch, 35

Benutzer, 32

Bewegung, 32

Bild-im-Bild, 50

Bildmitte, 21

Bildschirmtastatur, 57

Bildvergrößerung, 51

Breitbild-Fernseher, 20

CBand, 29

CAM, 6

CAS, 37

CAS, 43, 56

Cl, 6

Common Interface, 7

Darstellung, 20

Datum, 52

Dauer, 53

DiSEqC, 30

DiSEqC 1.0, 31

DiSEqC 1.1, 31

DiSEqC Befehlsmodus, 32

Download, 61

Drehe zur Position, 34

Durchschleifen, 30

DVB, 1

Einmal, 52

Einstellung, 23

Einstellung der Ortszeit, 23

Einstellung/Modus wählen, 23

Einzeln, 30

Elektronische Programmführer, 47

Elektronischer Programmführer, 2

Equalizer, 46

Fade, 26

FAV, 43, 56

Favoritenliste bearbeiten, 56

Fernsehsenderliste, 55, 58

Find, 61

Freeze, 26

Frequenz, 32, 34–36, 38

FTA, 37

FTA, 43, 56

FTA/verschlüsselt, 37

Gehe zur Position, 32

IF 1 OUT, 10

Info-Box Anzeigedauer, 26

Jeden Tag, 52

Jeden Werktag, 52

Jedes Wochenende, 52

K_u Band, 29

Kanäle kopieren, 37

Kanalliste bearbeiten, 54

Kanalsuchlauf, 34

Kindersicherung, 25

Kindersperre aus, 25

Leerzeichen, 57

Letterbox, 21

LNB, 29

LNB 1 IN, 10

LNB 1 IN, 12, 30

LNB 2 IN, 10

Meine geo. Länge, 34

Menüsprache, 17

Mini A, 31

Modulator, 21

Modus, 52

Mono, 21

Mosaic Search Time, 43

Motor Einstellung, 32, 33

Motorgesteuertes DiSEqC 1.2, 32

Motorisiertes DiSEqc1.3, 33

Multi-Bildanzeige, 43, 49

Name des Satelliten, 29, 30, 32, 33, 35, 36, 38

Neuen Transponder hinzufügen, 38

NEW, 57

Normal, 26

NTSC, 19

nur freie, 37

nur verschlüsselte, 37

Ortszeit, 23

OSD Transparenz, 26

PAL, 19

PIN, 25

PIN Code ändern, 25

Position der Infobox, 26

Radio, 52

Radiosenderliste, 55

Receiver Status, 60

RF IN, 11

RF IN, 15

RF Kanal, 22

RF OUT, 11

RF OUT, 15, 21

RS-232, 11

RS-232, 59, 61, 62

S-VIDEO, 11

S-VIDEO, 14

S/PDIF, 11

Satellit, 43

Satellit, 42, 52

Satelliten hinzufügen, 38

Satelliten löschen, 38

Satelliten Liste, 29

Satelliten Position, 34

Satellitenname, 56

Satellitennamen ändern, 38

Sender, 52

Senderliste, 40

Spracheinstellung, 17

Standard, 43

Start Search, 37

Stereo, 21

Stop, 61

Suchlauf, 35, 36

Symbolrate, 35, 36

System Einstellungen, 26

System Identifikation (ID), 60

Taste, 4

TFD-Down, 61

Timerliste, 51

Transponder, 1

Transponder, 32, 34

Transponder löschen, 38

Transponder-Editor, 38

Tuner 1, 30

Tuner Auswahl, 30, 32, 34

Tuner wechseln, 42

TV, 11

TV, 13, 14, 52

TV Typ, 19

Typ, 52

Übertragen der Software zu einem anderen Receiver, 62

Umbenennen, 42, 55

Untertitel, 47

Untertitelsprache, 18

USALS, 33

USALS Einstellungen, 33

UTC-Weltzeit, 23

VCR, 11

VCR, 15

Verbindungsart, 30

Verschieben, 34, 55

VIDEO, 10

VIDEO, 13, 14

Video Ausgang, 19

Videorecorder Einstellungen, 51

Videorecorder Scart Auswahl, 20

Videotext, 47

Weckzeit, 52

Werkseinstellung, 39

Wöchentlich, 52

Zeitdifferenz, 23

Zeiteinstellung, 25

Zeitformat, 23

Zugangsberechtigung, 25

Zugangsschlüssel, 36

Zugangsschlüssel, 36

Übertragen der Programmliste zu einem anderen Receiver, 59

Zur richtigen Entsorgung dieses Produktes

Dieses Kennzeichen auf einem Produkt oder der Begleitdokumentation soll darauf hinweisen, dass das Produkt nach dem Ablauf seiner Nutzungsdauer nicht mit gewöhnlichem Hausmüll entsorgt werden sollte. Um mögliche Umweltschäden oder Gefährdungen für den Menschen durch unkontrollierte Abfallbeseitigung zu vermeiden, trennen Sie dieses Produkt bitte von anderen Abfallsorten und entsorgen es verantwortungsbewusst im Sinne der Wiederverwertung materieller Ressourcen.

Sie sollten entweder den Händler, bei dem Sie das Produkt gekauft haben, oder Ihre Gemeindeverwaltung kontaktieren, um Informationen zur umweltgerechten Entsorgung und Wiederverwertung dieses Produktes zu erlangen.

Geschäftsinhaber sollten sich mit ihrem Lieferanten in Verbindung setzen und die Geschäftsbedingungen des Kaufvertrages nachprüfen. Dieses Produkt sollte nicht gemeinsam mit anderem gewerblichem Abfall entsorgt werden.

Topfield wird den in dieser Anleitung beschriebenen Digitalreceiver kontinuierlich weiter verbessern. Einige Erläuterungen und Abbildungen in dieser Anleitung können deshalb vom Ihnen vorliegenden Digitalreceiver abweichen.
