BEDIENUNGSANLEITUNG ST-S7 SONY

Réception d'une émission.... 12

Spécifications 24

Guide de dépannage 25

Emplacement des commandes.... 30

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de cet appareil qu'à un personnel qualifié.

Pour les utilisateurs au Canada

ATTENTION:

POUR PREVENIR LES CHOCS ELECTRIQUES, NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT.

Precautions

On safety

- Avant de brancher l'appareil sur une source d'alimentation, prière de vérifier la compatibilité de la tension de fonctionnement de l'appareil avec la tension secteur de la région d'utilisation.

Pays d'acquisition	Tension de fonctionnement
Modèle pour le Royaume-Uni	Secteur de 240 V, 50/60 Hz
Modèle pour l'Europe continentale	Secteur de 220 - 230 V, 50/60 Hz
Les Etats-Unis et le Canada	Secteur de 120 V, 60 Hz

• Si un liquide ou un solide tombe à l'intérieur de l'appareil, débrancher l'appareil et le faire vérifier par un personnel qualifié avant de l'utiliser de nouveau.
• Lorsque l'appareil ne doit pas être utilisé pendant longtemps, le débrancher de la prise secteur murale. Pour débrancher, tirer sur la prise et jamais sur le cordon proprement dit.
• Le changement du cordon d'alimentation secteur doit être confié uniquement à un technicien spécialisé.

Installation

• Placer l'appareil sur un plan horizontal.
• Prévoir une aération adéquate pour éviter toute surchauffe interne. Ne pas placer l'appareil sur une surface molle comme une couverture qui pourrait boucher les orifices de ventilation, sur le socle.
  • Eviter de placer l'appareil dans un endroit,
• près de sources de chaleur
• exposé à la lumière directe du soleil, à des vibrations d'origine mécanique ou à des chocs
• exposé à la pluie, à l'humidité, à la saleté ou à la poussière.

Fonctionnement

Lorsque l'appareil ne doit pas être utilisé, le mettre hors tension pour économiser l'énergie et pour prolonger sa durée de vie.

Nettoyage du coffret

Nettoyer le coffret, le panneau et les commandes à l'aide d'une étoffe douce légèrement imbibée de détergent doux. N'utiliser ni poudre abrasive, ni détergent tel que l'alcool ou la benzine.

Remballage

Ne pas se débarrasser du carton d'emballage, ni du matériel qu'il contient. Ils sont idéaux pour le transport de l'appareil.

Pour toute question ou problème concernant cet appareil, non couvert dans ce mode d'emploi, consulter le concessionnaire Sony le plus proche.

Precauciones

Seguridad

Accord précis avec grand bouton

La rotation du bouton d'accord est sous contrôle numérique, ce qui permet de syntoniser dans la gamme correcte et d'accorder une station mémorisée facilement.

Un total de 30 stations de n'importe quelle gamme peut être préréglé.

Télécommande

La télécommande fournie avec l'amplicateur TA-S7 vous permet de piloter ce tuner à distance.

Pour la clientèle sauf l'euroépenne

L'intervalle d'accord AM est préréglé à l'usine sur 9 kHz ou 10 kHz. Pour utiliser l'appareil dans une région où le système d'allocation des fréquences est basé sur un autre intervalle, procéder aux changements ci-dessous.

1 Mettre l'appareil sous tension et syntoniser une station AM.
2 Mettre l'appareil hors tension.
3 Enclencher l'interrupteur POWER tout en maintenant la touche numérique PRESET "0" enfoncée, pour régler l'intervalle sur 10 kHz. (Pour régler l'intervalle sur 9 kHz, appuyer sur la touche numérique "9".)
Lorsque l'intervalle est modifié, toutes les stations préréglées en mémoire sont effacées. Par conséquent, après avoir changé l'intervalle, remémoriser toutes les stations.

Particularidades

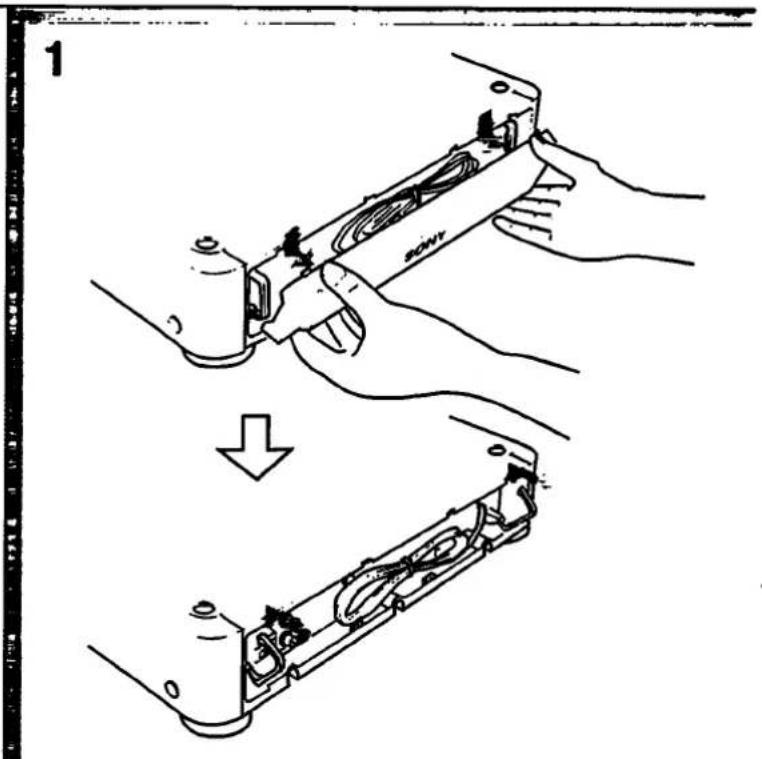

• Brancher le cordon d'alimentation en dernier en s'assurant que l'appareil est hors tension.
• Les fiches du cordon et les prises sont codées avec des couleurs. Les fiches et prises rouges correspondent au canal de droite (R) et les blanches au canal de gauche (L).

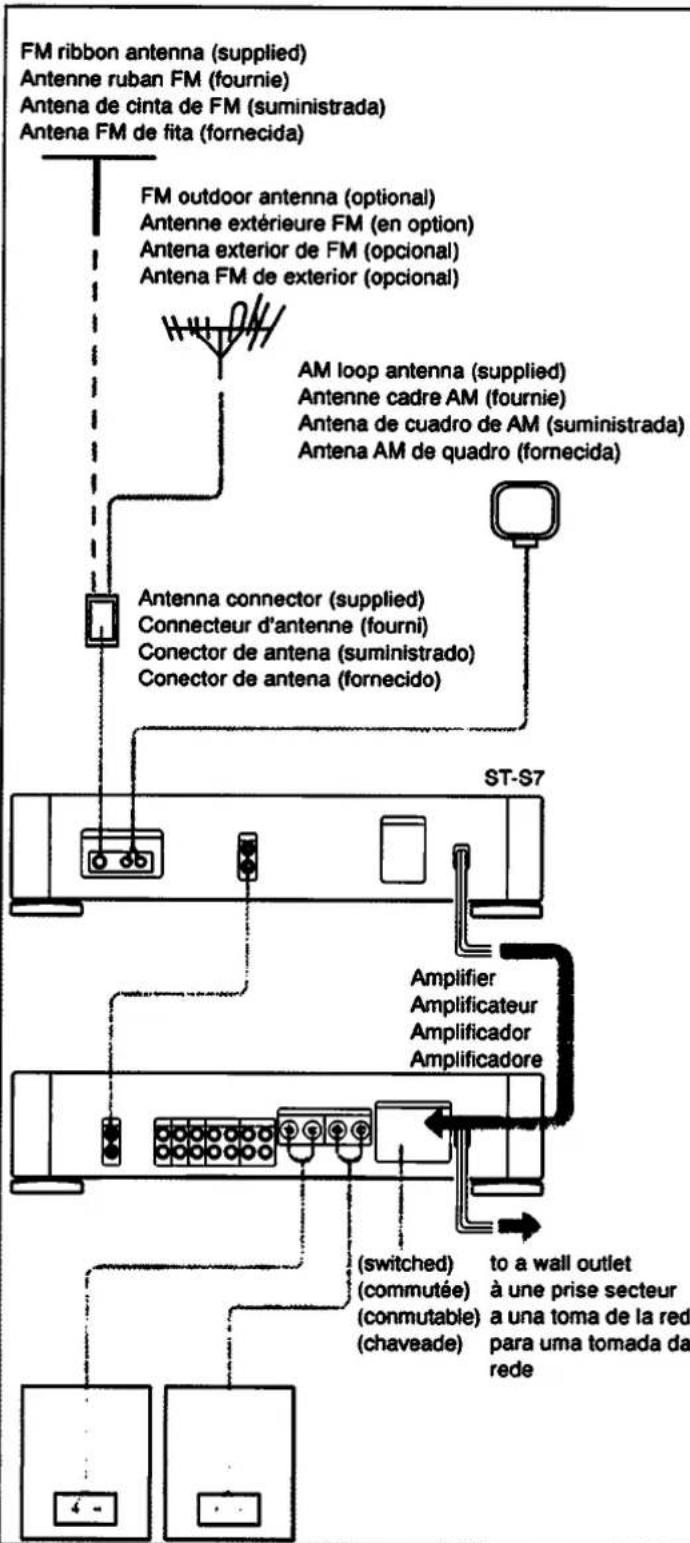


1

3 FM antenna Antenne FM Antena de FM Antenna FM

Ribbon antenna (supplied)/Antena de cinta (suministrada) Antenne ruban (fournie)/Antena de fita (fornecida)

Fixer l'extrémité de l'antenne au mur à l'aid de punaises ou de ruban adhésif. Etendre le fil d'antenne et chercher la position qui assure la meilleure réception.

Cordon d'alimentation secteur

Connector le cordon d'alimentation secteur de cet appareil à une prise AC OUTLET commutée de l'amplificateur Sony en option. Pour une réception programmée par minuterie, connecter le cordon d'alimentation secteur de l'amplificateur à la minuterie audio Sony en option.

Connexion totale du système (pour les propriétaires des autre composants du système)

Réception d'une émission

Automatic tuning

Avant la réception, s'assurer de connecter l'antenne AM et l'antenne FM.

POWER → ON 2 TUNING/PRESET → TUNING Display window Fenêtre d'affichage Ventanilla visualizadora Mostrador 3 4

Sélectionner TUNER avec le sélecteur de fonction de l'amplificateur raccordé.

Au sujet de l'interrupteur d'alimentaction POWER

Lorsque le cordon d'alimentation de cet appareil est connecté au TA-S7 (amplificateur), maintenir l'interrupteur d'alimentation enfoncé. Ceci vous permet de commander l'appareil avec la télécommande fournie avec le TA-S7.

Réception d'autres stations

Lorsque la station accordée n'est pas celle désirée, tourner de nouveau le réglage TUNING.

Témoins dans la fenêtre d'affichage

• Le témoin STEREO apparaît lorsqu'un programme stéréo avec un signal suffisamment fort est reçu.
• L'intensité du signal de la station sélectionnée est indiquée par l'indicateur du signal.

Note

Une poussée sur TUNER de la télécommande fournie avec le TA-S7 rappelle automatiquement la dernière station reçue.

Radiorrecepción

L'accord automatique commence puis s'arrête sur une station ayant un signal suffisamment fort.

Réception d'une émission

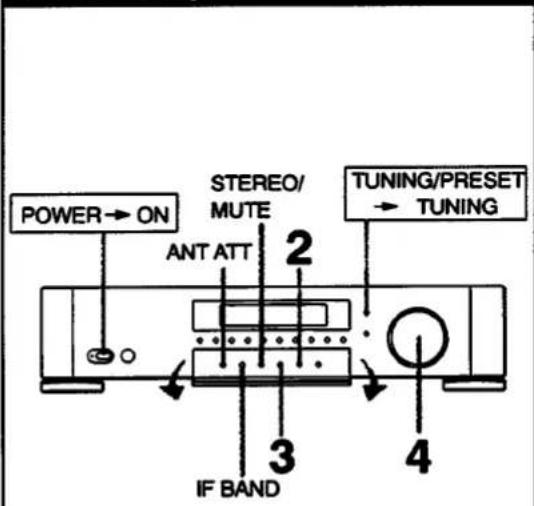

Manual Tuning

POWER→ON STEREO/ MUTE ANT ATT 2 TUNING/PRESET → TUNING 3 IF BAND 4

Accord manuel

Sélectionner TUNER avec le sélecteur de fonction de l'amplificateur raccordé.

Réception d'une station à signal faible

Appuyer sur la touche STEREO/MUTE pour faire disparaître le témoin MUTING de la fenêtre d'affichage. Dans ce mode, la station reçue est monaurale mais les parasites sont réduits.

Pour accorder uniquement des stations ayant un signal fort

Appuyer sur la touche ANT ATT pour faire apparaître le témoin ANT ATT.

Lorsque l'accord précis d'une station est obtenu L'indication TUNED apparaît dans la fenêtre d'affichage pendant quelques secondes.

Quand la station souhaitée est parasitée par les stations avoisinantes

Appuyer sur la touche IF BAND de façon que le témoin NARROW apparaisse sur la fenêtre d'affichage. Dans ce mode, la sélectivité augmente de manière à fournir un son débarrassé de tout parasite.

Sintonía manual

Sintonização manual

3

Release automatic tuning so that "AUTO" disappears from the display. Relâcher l'accord automatique pour que "AUTO" disparaisse de l'affichage.

Réception d'une émission

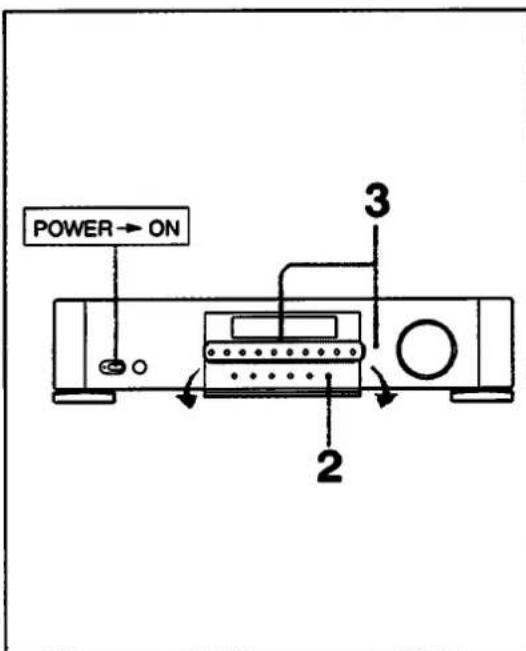

Mémorisation des féquences des stations pour le rappel rapide

Il est possible de mémoriser une station en lui attribuant un code. Pour obtenir la station mémorisée, il suffit de faire entrer son code correspondant. Les codes sont composés d'une lettre (A, B ou C) suivie d'un chiffre d'unité (1-9, 0). 30 codes en total sont donc disponibles.

POWER→ON 2 3

Si la mémorisation d'une station n'est pas possible Appuyer sur la touche MEMORY de nouveau puis faire entrer le code désiré. S'assurer de faire entrer le code pendant que le témoin MEMORY est allumé.

Si l'on a entré un code incorrect Appuyer sur la touche MEMORY puis entrer le code correct.

Est-ce qu'une station mémorisée précédemment peut être effacée?

• Le fait de mémoriser une nouvelle station sur un code déjà utilisé efface la précédente mémorisée sur ce code.
• Si l'on prévoit de laisser l'appareil déconnecté de la prise murale pendant plus d'un mois, il se peut que les stations mémorisées soient effacées de la mémoire. Dans ce cas, recommencer la mémorisation.

Radiorrecepción

Réception d'une émission

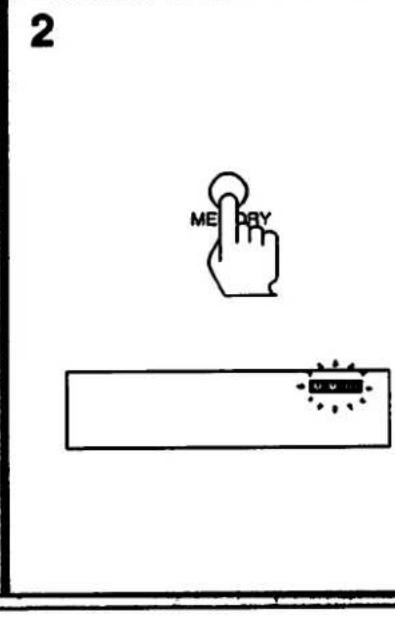

Mémorisation automatique des stations FM

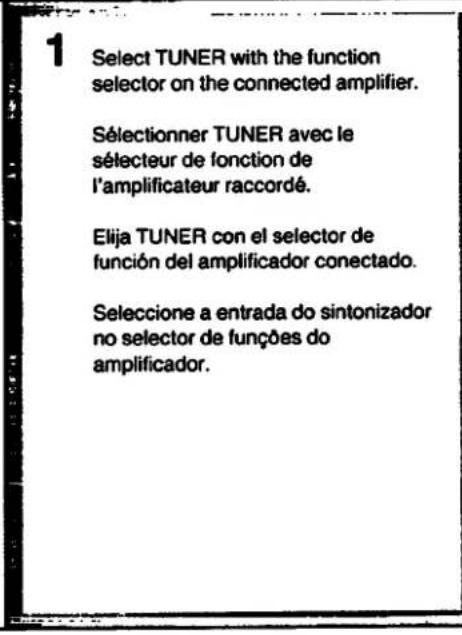

1 Select TUNER with the function selector on the connected amplifier. Sélectionner TUNER avec le sélecteur de fonction de l'amplificateur raccordé. Elija TUNER con el selector de función del amplificador conectado. Seleccione a entrada do sintonizador no selector de funções do amplificador.

2 ME DRY U W

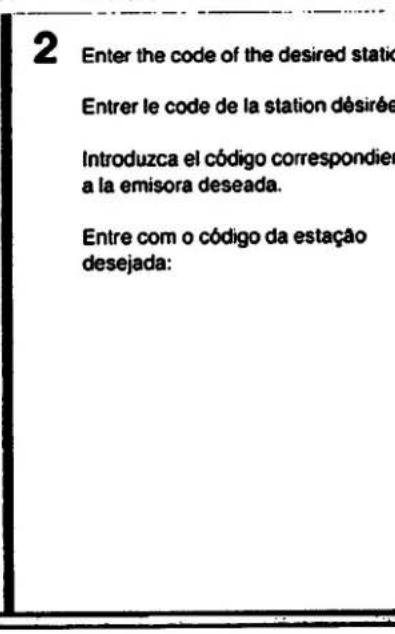

Accord direct d'une station mémorisée

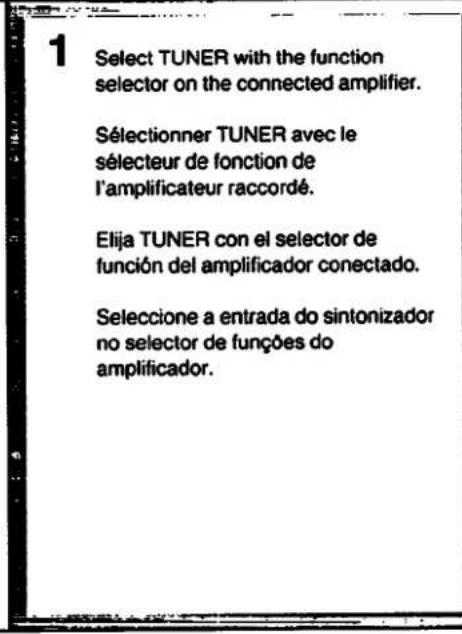

1 Select TUNER with the function selector on the connected amplifier. Sélectionner TUNER avec le sélecteur de fonction de l'amplificateur raccordé. Elija TUNER con el selector de función del amplificador conectado. Seleccione a entrada do sintonizador no selector de funções do amplificador.

Le balayage commence à partir de la fréquence la plus basse dans la gamme FM et les stations reçues sont automatiquement mémorisées dans l'ordre à partir du code A-1.

Réception d'une émission

Balayage manuel des stations mémorisées

Sélectionner TUNER avec le sélecteur de fonction de l'amplificateur raccordé.

Faire tourner le réglage TUNING, jusqu'à ce que la station désirée soit reçue.

Guide de dépannage (Voir en page 25.)

Système de circuit

Stéréo FM, tuner superhétérodyne FM/AM. Système de synthétiseur numérique PLL verrouillé au quartz

Tuner FM

Gamme de fréquence
	87,5 à 108 MHz
Bornes d'antenne	75 ohms, non équilibrée

Fréquence intermédiaire

10.7 MHz

Sensibilité (au seuil de 46 dB)

18,0 dBf, 2,2 μV (mono)

40,0 dBf, 24,5 μV (stéréo)

Rapport signal/bruit (à 40 kHz de déviation)

74 dB (mono)

70 dB (stéréo)

Distorsion harmonique

large	mono	0,04%
	stéréo	0,05%
étroite	mono	0,06%
	stéréo	0,08%

Distorsion d'intermodulation

large	mono	0,04%
	stéréo	0,05%
étroite	mono	0,06%
	stéréo	0,08%

Séparation 50 dB (à 1 kHz)

Réponse en fréquence
	40Hz à 12,5 kHz ±0,5 dB
Sélectivité	(à 400 kHz)
	80 dB (large)
	90 dB (étroite)
	(à 300 kHz)
	45 dB (large)
	70 dB (étroite)

Rapport de capture 1,0 dB

Rapport de suppression AM65 dB

Rapport de réponse image

70 dB

Rapport de réponse IF

70 dB

Rapport de réponse parasite80 dB

Seuil d'assourdissement

30 dBf

Seuil d'accord automatique30 dBf

Sortie

410 mV, 4,7 kohms (à 40 kHz de déviation)

Tuner AM

Gamme de fréquence

Modèles pour l'Europe: Excepté modèle pour l'Italie: PO: 531 - 1602 kHz GO: 153 - 279 kHz Modèle pour l'Italie: PO: 522 - 1611 kHz GO: 144 - 288 kHz Modèles pour les Etats-Unis et le Canada: AM: 530 - 1710 kHz (par pas de 10 kHz) 531 - 1710 kHz (par pas de 9kHz)

Antenne

Antenne cadre AMBorne d'antenne extérieure

Fréquence intermédiaire

450 kHz

Sensibilité utilisable (lorsque l'antenne cadre AM est utilisée)

300 μV/m (999 kHz)

1 mV/m (216 kHz)

Rapport signal/bruit	54 dB (50 mV/m) (999 kHz)
	50 dB (50 mV/m) (216 kHz)

Distortion harmonique
	0,3% (50 mV/m, 400 Hz)
Sélectivité	32 dB

Généralités

Alimentation	Modèles pour les Etats-Unis et le Canada: Secteur de 120 V, 60 HzModèle pour le R-U.: Secteur de 240 V, 50/60 HzModèle pour l'Europe continentale: Secteur de 220 - 230 V (ou 240 V ajustable par un personnel Sony autorisé), 50/60 Hz
Consommation	10 W

Sortie secteur 1 non commutée 120 W max.

Dimensions	Env. 430 × 95 · 360 mm (l/h/p)
	(17 × 33/4 × 141/4 po.)

Poids Env. 4,7 kg (10 li. 6 on.)

Accessoires fournis	Cordon de connexion (1)
	Antenne ruban FM (1)
	Antenne cadre AM (1)
	Connecteur d'antenne (1)

La conception et les spécifications sont modifiables sans préavis.

Guide de dépannage

Troubleshooting Guide (See page 23.)

Avant de passer en revue la liste ci-dessous, vérifier ce qui suit:

• Connexion ferme du cordon d'alimentation.
  • Raccordement correct du cordon de connexion.
  • Connexion de l'antenne.
  • L'amplificateur doit être sous tension.

Si le problème persiste après avoir effectué ces vérifications, consulter un concessionnaire Sony.

Symptômes	Cause	Remède
Pas de son	Réglage incorrect du sélecteur de source de programme de l'amplificateur.	Sélectionner TUNER.
Les stations mémorisées ne peuvent être reçues.	La fréquence n'est pas mémorisée correctement.	Mémoriser la fréquence correcte.
Le témoin STEREO clignote.	L'emplacement ou la direction de l'antenne est incorrect.	Ajuster l'antenne.
	Fréquence différente utilisée pour la station d'émission.	Régler la fréquence correctement.
	Le signal est faible.	Connector une antenne FM extérieure.
Bordonnement important ou bruit.	Captage de parasites d'autres appareils électriques.	Eloigner le tuner et l'antenne des sources de parasites.
	L'emplacement ou la direction de l'antenne est incorrect.	Ajuster l'antenne.
	La descente d'antenne capte des ondes radios non nécessaires ou des parasites.	La remplacer par un câble coaxial.
	L'antenne AM est en contact avec le fil d'antenne FM, le cordon de connexion, d'alimentation, etc.	Eloigner les cordons de l'antenne.
	Une antenne est utilisée pour plus de deux tuners ou avec un téléviseur.	Utiliser un distributeur.

Sintonizador

Guide de dépannage (Voir en page 25.)

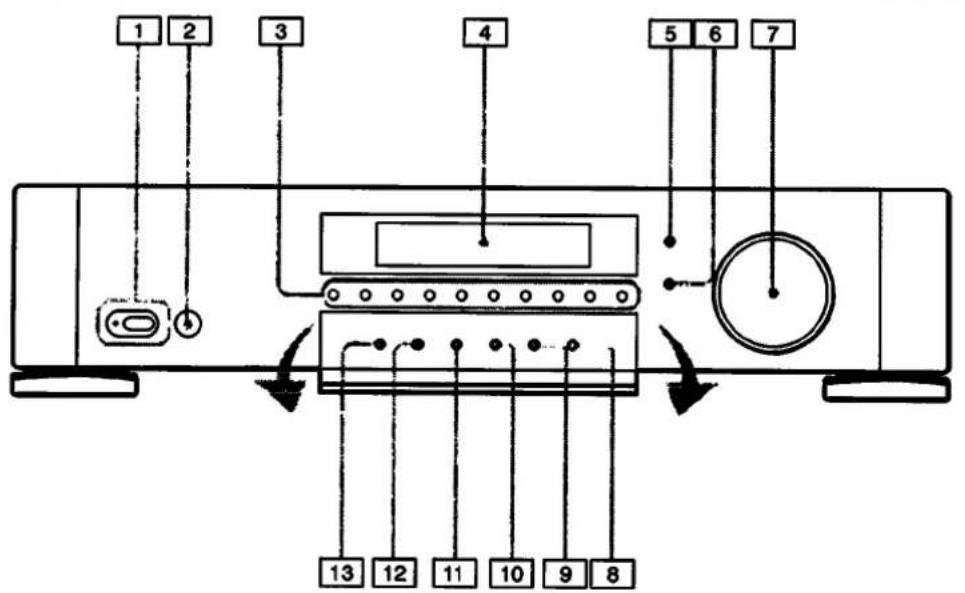

Consulter les pages indiquées dans un cercle noir ● pour plus de détails.

Tuner

1 Interrupteur et témoin d'alimentation POWER
2 Capteur de télécommande

Il sert à exploiter à distance cet appareil avec:

• Une télécommande avec une marque 📄 fournie avec un amplificateur Sony et qui peut exploiter un tuner.
• Une télécommande Sony en option avec une marque et qui peut exploiter un tuner.

3 Touches numériques 17. 19

Touches numériques ⑪, ⑫ Elles servent à mémoriser et rappeler des fréquences de station

4 Fenêtre d'affichage
5 Touche d'accord/préréglage (TUNING/PRESET) ③, ④, ⑤
6 Touche de déplacement (SHIFT) 📌. 🅜
7 Réglage d'accord (TUNING) 10, 19, 21
8 Touche de mémorisation (MEMORY) 10. 11
9 Touche de gamme (BAND) 15, 16
10 Touche de mode d'accord automatique (AUTO TUNE) ⑬. ⑭.

19

11 Touche de mode/silencieux (STEREO/MUTE)
12 Touche de gamme IF (IF BAND)
13 Touche d'atténuation d'antenne (ANT ATT)

1 2 3 4 5 6 7 13 12 11 10 9 8
