BEDIENUNGSANLEITUNG M ONE Audiotec Fischer

2-Kanal High-Res Verstärker mit integrierter aktiver

Frequenzweiche und digitalem Signaleingang

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX Verstärkers.

Audiotec Fischer setzt mit der HELIX P TWO neue Maßstäbe im Bereich der Verstärkertechnik.

Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Dieser Verstärker wurde von uns nach neuesten technischen Erkenntnissen entwickelt und zeichnet sich durch hervorragende Verarbeitung und eine überzeugende Anwendung ausgereifter Technologien aus.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeines zum Einbau von HELIX-Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Gerät vor Versand auf seinen einwandfreien Zustand überprüft wurde.

Vor Beginn der Installation unterbrechen Sie den Minusanschluss der Autobatterie.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Gerätes Voraussetzung für die Garantieleistungen sind.

Installieren Sie Ihren Verstärker an einer trockenen Stelle im Auto und vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation oder in der Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges. Im Sinne der Unfallsicherheit muss der Verstärker professionell befestigt werden. Dieses geschieht über Schrauben, die in eine Montagefläche eingeschraubt werden, die wiederum genügend Halt bieten muss.

Bevor Sie die Schrauben im Montagefeld befestigen, vergewissern Sie sich, dass keine elektrischen Kabel und Komponenten, hydraulische Bremsleitungen, der Benzintank etc. dahinter verborgen

sind. Diese könnten sonst beschädigt werden. Achten Sie bitte darauf, dass sich solche Teile auch in der doppelten Wandverkleidung verbergen können.

Allgemeines zum Anschluss des P TWO Verstärkers

Der Verstärker darf nur in Kraftfahrzeuge eingebaut werden, die den 12 V-Minuspol an Masse haben. Bei anderen Systemen können der HELIX Verstärker und die elektrische Anlage des Kfz beschädigt werden. Die Plusleitung für die gesamte Anlage sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der Car-Hifi Anlage.

Verwenden Sie zum Anschluss des Verstärkers an die Stromversorgung des Fahrzeugs ausschließlich geeignete Kabel mit ausreichendem Kabelquerschnitt. Die Sicherungen im Verstärker dürfen nur mit den gleichen Werten (3 x 30 A) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere Werte können zu gefährlichen Folgeschäden führen!

Die Kabelverbindungen müssen so verlegt sein, dass keine Klemm-, Quetsch- oder Bruchgefahr besteht. Bei scharfen Kanten (Blechdurchführungen) müssen alle Kabel gegen Durchscheuern gepolstert sein. Ferner darf das Versorgungskabel niemals mit Zuleitungen zu Vorrichtungen des Kfz (Lüftermotoren, Brandkontrollmodulen, Benzinleitungen etc.) verlegt werden.

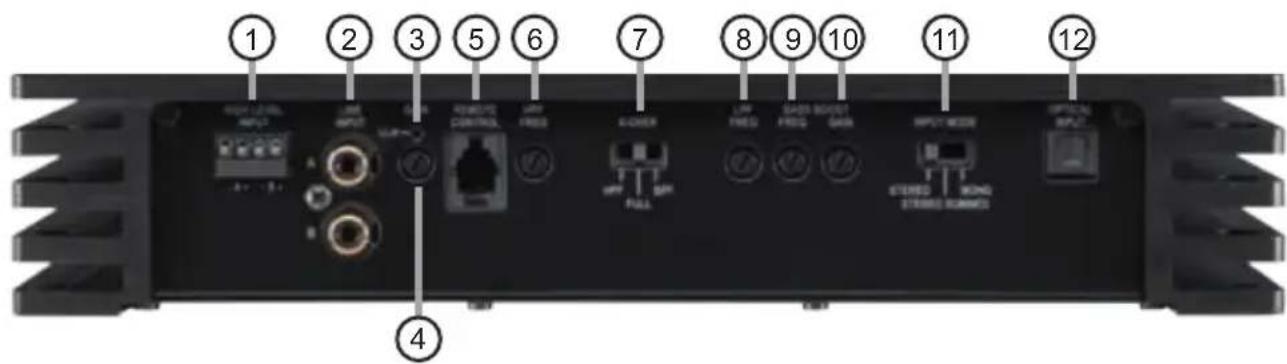

Anschluss- und Bedienelemente

1 2 3 5 6 7 8 9 10 11 12 4

① Highlevel Input

Hochpegel-Lautsprechereingang zum An- schluss von Werksradios oder Radios ohne Vorverstärkerausgänge.

② Line Input

Cinch-Eingänge zum Anschluss eines Vorverstärkersignals.

③ Clipping LED

Diese LED leuchtet rot, wenn einer der Eingänge übersteuert wird.

④ Gain

Regler zum Einstellen der Eingangsempfindlichkeit des Line, Highlevel und Optical Inputs.

⑤ Remote Control

Eingang zum Anschluss der mitgelieferten Fernbedienung zur Lautstärkeregelung.

⑥ HPF Frequenz

Regler zum Einstellen des Hochpassfilters von 15 Hz bis 4.000 Hz.

⑦ X-Over

Schalter zum Aktivieren der verschiedenen Filter.

⑧ LPF Frequenz

Regler zum Einstellen des Tiefpassfilters von 15 Hz bis 4.000 Hz.

⑨ Bass Boost Frequenz

Regler zum Einstellen der Mittenfrequenz des Bass Boost von 40 Hz bis 120 Hz.

10 Bass Boost Gain

Regler zum Einstellen der Bassanhebung von 0 bis 9 dB.

⑪ Input Mode

Schalter zur Verteilung der Eingangssignale auf die jeweiligen Verstärkerkanäle.

12 Optical Input

Optischer Eingang im SPDIF-Format für digitale Stereosignale.

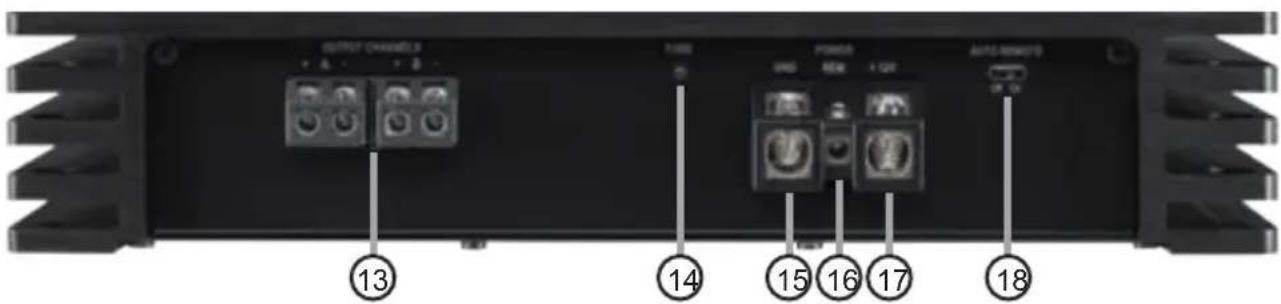

OUTPUT CHANNELS 13 14 15 16 17 18

13 Output Channels

Lautsprecherausgänge für den Anschluss von Lautsprechersystemen.

16 REM

Anschluss für die Remoteleitung.

14 Fuse LED

Die Fuse LED zeigt den Betriebszustand des Verstärkers an.

⑰ +12 V

Anschluss für das Versorgungsspannungs- es kabel +12 V der Batterie.

15 GND

schluss des Massekabels (Minuspol der Batterie oder Fahrzeugchassis).

18 Auto Remote

Dient zum Aktivieren bzw. Deaktivieren der automatischen Einschaltung des Verstärkers.

① Highlevel Input

2-Kanal Hochpegel-Lautsprechereingang. Mit Hilfe dieses Eingangs kann der Verstärker direkt an die Lautsprecherausgänge eines Werks- / Nachrüstradios angeschlossen werden, sofern dieses nicht über Vorverstärkerausgänge verfügt. Der Highlevel-Eingang verfügt über den ADEP-Schaltkreis (Advanced Diagnostics Error Protection), der dafür sorgt, dass der Verstärker auch von OEM Radios als Lautsprecher erkannt wird und somit im Werksradio keine Funktionen deaktiviert werden und kein Eintrag im Fehlerspeicher des Fahrzeugs erzeugt wird.

Bei Verwendung dieses Eingangs schaltet der Verstärker bei allen handelsüblichen Radios automatisch ein, so dass dieser nicht über den Remote-Eingang (REM) eingeschaltet werden muss.

Achtung: Verwenden Sie zum Anschluss ausschließlich den mitgelieferten Stecker mit integrierten Schraubklemmen.

Achtung: Der Highlevel- und der Vorverstärkersignaleingang eines einzelnen Kanals darf nicht gleichzeitig genutzt werden, da dies zu Schäden an ihrem Autoradio führen kann. Es ist aber zulässig, an einem Kanal den Highlevel- und an einem anderen Kanal den Vorverstärkersignaleingang zu verwenden.

② Line Input

2-Kanal Vorverstärkereingang zum Anschluss von Signalquellen, wie z.B. Radios, die mit dem/den Vorverstärkerausgang/-ausgängen bzw. Line Outputs der Signalquelle verbunden werden können.

Achtung: Der Highlevel- und der Vorverstärkersignaleingang eines einzelnen Kanals darf nicht gleichzeitig genutzt werden, da dies zu Schäden an ihrem Autoradio führen kann. Es ist aber zulässig, an einem Kanal den Highlevel- und an einem anderen Kanal den Vorverstärkersignaleingang zu verwenden.

③ Clipping LED

Diese LED leuchtet rot, wenn einer der Line Inputs, der Highlevel Inputs oder der Optical Input übersteuert wird. Sofern diese LED aufleuchtet, muss die Eingangsempfindlichkeit über den Regler 4 (Gain) abgesenkt werden, bis die LED erlischt.

④ Gain

Mit Hilfe dieses Reglers kann die Eingangsempfindlichkeit an die Ausgangsspannung des angeschlossenen Radios angepasst werden. Dieser Regler ist kein Lautstärkeregler, sondern dient nur der Anpassung. Der Regelbereich des Cinch-Eingangs (Line Input) liegt zwischen 2 - 8 Volt, des Hochpegeleingangs (Highlevel Input) zwischen 5 - 20 V und 0 - 12 dB für den optischen Eingang (Optical Input). Sofern die Lautsprecherausgänge eines üblichen Radios verwendet werden (Highlevel), empfehlen wir eine Einstellung von ca. 9 Volt. Dafür stellen Sie den Drehregler vom Linksanschlag aus im Uhrzeigersinn etwa auf die 9 Uhr-Position ein.

⑤ Remote Control

Eingang zum Anschluss der im Lieferumfang enthaltenen Fernbedienung. Mit Hilfe dieser Fernbedienung lässt sich die Lautstärke kontrollieren.

Hinweis: Die Lautstärkeregelung per Fernbedienung ist ausschließlich im Bandpass-Modus möglich.

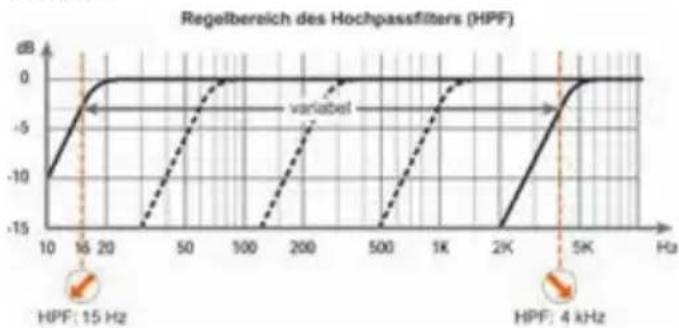

⑥ HPF Frequenz

Mit Hilfe dieses Reglers kann das Hochpassfilter von 15 Hz bis 4.000 Hz eingestellt werden.

Dieser Regler ist aktiviert, wenn der X-Over Schalter auf HPF (Hochpassfilter) oder BPF (Bandpass) eingestellt ist. Ist die Schalterstellung BPF (Bandpass) gewählt muss dieser zwingend eingestellt werden.

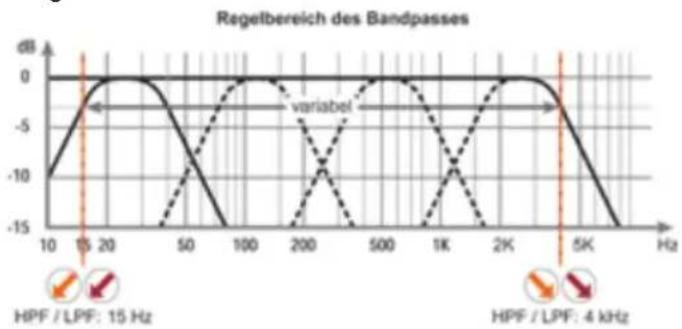

⑦ X-Over

Zur Umschaltung der internen, aktiven Frequenzweichen auf Hochpass, Fullrange oder Bandpass. Wird der X-Over Schalter auf HPF (Hochpassfilter) gestellt, so kann mit Hilfe des Reglers 6 die Übernahmefrequenz für den Hochpass eingestellt werden. Bei Schalterstellung FULL (Fullrange) ist die interne Frequenzweiche nicht aktiv. Bei Schal-

terstellung BPF (Bandpass) ist das Hochpassfilter immer aktiv. Das heißt, es wird in jedem Fall ein Bandpass gebildet.

Mit dem Regler 6 wird der Hochpass und mit dem Regler 8 der Tiefpass eingestellt. So kann jeder beliebige Bandpass zwischen 15 Hz und 4.000 Hz eingestellt werden.

Achtung: Bitte vergewissern Sie sich, dass beim Einstellen eines Bandpasses die Übernahmefrequenzen von Hoch- und Tiefpass mindestens zwei Oktaven auseinander liegen, um einen Pegelverlust zu vermeiden! Das heißt: Wird das Tiefpasssignal z.B. auf 320 Hz eingestellt, so sollte der Hochpass um mindestens zwei Oktaven tiefer auf ca. 80 Hz eingestellt werden. (1 Oktave = Frequenzverdoppfung oder Frequenzhalbierung).

Beim Anschluss eines Basslautsprechers empfehlen wir, den Hochpassregler (Regler 6) als regelbaren Subsonicfilter / tieffrequenten Hochpassfilter zu benutzen oder auf Linksanschlag (15 Hz) zu drehen, um so einen Subsonicfilter zu erhalten.

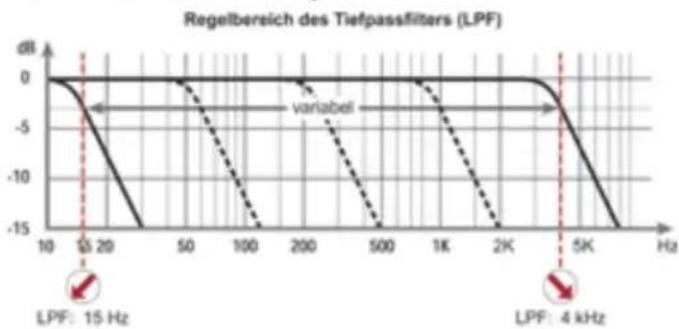

⑧ LPF Frequenz

Mit Hilfe dieses Reglers kann das Tiefpassfilter von 15 Hz bis 4.000 Hz eingestellt werden.

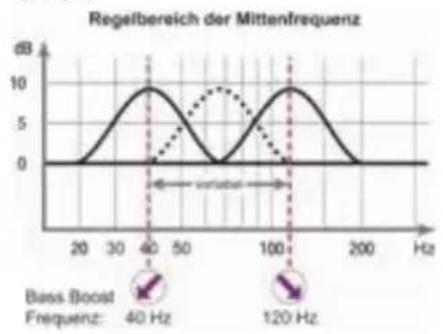

⑨ Bass Boost Frequenz

Mit Hilfe dieses Reglers kann die Mittenfrequenz des Bass Boost von 40 Hz bis 120 Hz eingestellt werden. Mit dem Regler 10 kann diese dann um 0 bis 9 dB angehoben werden. Dies ist sinnvoll, wenn bestimmte Frequenzen des Subwoofers oder Kickbasses hervorgehoben oder korrigiert werden sollen.

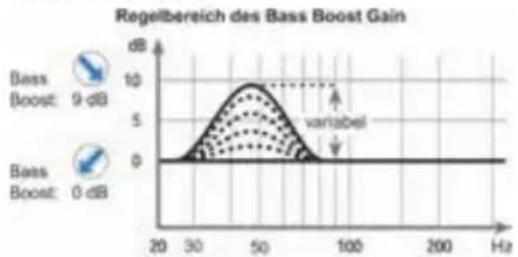

⑩ Bass Boost Gain

Mit Hilfe dieses Reglers kann die mit Regler 9 eingestellte Bassmittenfrequenz um 0 bis 9 dB angehoben werden.

⑪ Input Mode

Dieser Schalter dient zur Verteilung der Eingangssignale auf die jeweiligen Verstärkerkanäle.

Stereo: Bei Radios mit einem Stereoausgang wird jeder der Lautsprecherausgänge mit dem dazugehörigem Eingangssignal versorgt.

Stereo Summed: Bei Radios mit einem Stereoausgang wird aus den Eingangssignalen von Kanal A und B ein Summensignal gebildet.

Mono: Wird nur der Cinch- oder Highlevel-Eingangskanal A belegt, werden beide Kanäle des Verstärkers mit diesem Signal versorgt. D.h. in diesem Modus wird das Eingangssignal von Kanal A parallel auf Kanal B weitergeleitet. Bitte beachten Sie, dass sich der Balanceregler des Steuergerätes somit gleichermaßen auf Kanal B auswirkt, wie auf Kanal A.

Hinweis: Der Optical Input liefert immer ein Stereo-signal. Wird dieser als Signaleingang genutzt, ist je nach Anwendungsfall die Schalterstellung „Stereo“ oder „Stereo Summed“ zu wählen.

12 Optical Input

Optischer Eingang im SPDIF-Format für den Anschluss an Signalquellen mit digitalem Ausgang. Die „Sampling Rate“ dieses Eingangs muss zwischen 28 - 96 kHz liegen.

Dank des SPDIF Direct In-Schalters lässt sich die Eingangsstufe der P TWO umgehen und ermöglicht eine direkte Weiterleitung der Digitalsignale vom integrierten DA-Wandler zum internen Leistungsverstärker. Dazu muss der Verstärker geöffnet und der SPDIF Direct In-Schalter auf „On“ sowie der X-Over Schalter auf die Schalterposition „Full“ gestellt werden (Seite 6, Punkt SPDIF Direct In-Schalter).

Wichtig: Das digitale Audiosignal einer Quelle ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass an den Ausgängen der P TWO der volle Pegel anliegt. Dies kann im Extremfall die angeschlossenen Lautsprecher zerstören. Wir raten deshalb dringend dazu nur lautstärkegeregelte Signalquellen anzuschließen!

Hinweis: Es können ausschließlich Stereosignale und keine MP3- oder Dolby-codierten Daten verarbeitet werden!

Hinweis: Eine gleichzeitige Verwendung des optischen Eingangs zusammen mit den Hochpegel-Signaleingängen oder den Vorverstärker-Signaleingängen ist möglich.

13 Output Channels

Diese Anschlüsse dienen als Lautsprecherausgänge. Die Impedanz der Lautsprecher darf 2 Ohm nicht unterschreiten.

14 Fuse LED

Die Fuse LED zeigt den Betriebszustand des Verstärkers an.

Grün: Verstärker eingeschaltet und betriebsbereit. Rot: Es besteht eine Fehlfunktion des Verstärkers, die unterschiedliche Ursachen haben kann. Die P TWO ist mit Schutzschaltungen gegen Über- und Unterspannung, Kurzschluss am Lautsprecherausgang und Verpolung ausgestattet.

Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie z.B. Kurzschlüsse oder fehlerhafte Verbindungen. Sollte sich der Verstärker nach Beseitigung der Fehlerquelle nicht wieder einschalten lassen, liegt ein Defekt vor.

Rot blinkend: Überhitzung des Verstärkers. Die interne Temperaturüberwachung schaltet das Gerät ab, bis ein sicherer Betrieb wieder gewährleistet werden kann.

Rot / grün blinkend: Sicherungen im Inneren des Geräts zerstört. Prüfen Sie die Sicherungen und tauschen diese gegebenenfalls aus. Die Sicherungen im Verstärker dürfen nur mit den gleichen Werten (3 x 30 Ampere) ersetzt werden, um eine Beschädigung des Gerätes zu verhindern. Höhere Werte können zu gefährlichen Folgeschäden führen!

15 GND

Das Massekabel sollte am zentralen Massepunkt (dieser befindet sich dort wo der Minuspol der Batterie zum Metallchassis des Kfz geerdet ist) oder an einer blanken, von Lackresten befreiten Stelle des Kfz-Chassis angeschlossen werden. Der empfohlene Querschnitt beträgt mindestens 16 mm².

16 REM

Die Remoteleitung wird mit dem Remote-Ausgang / Antennenanschluss des Steuergerätes (Radio) verbunden. Dieser ist nur aktiviert, wenn das Steuergerät eingeschaltet ist. Somit wird der Verstärker mit dem Steuergerät ein- und ausgeschaltet. Dieser Eingang muss nicht belegt werden, wenn der Hochpegel-Lautsprechereingang (Highlevel Input) benutzt wird.

⑰ +12 V

Das +12 V Versorgungskabel ist am Pluspol der Batterie anzuschließen. Der empfohlene Querschnitt beträgt mindestens 16 mm ^2 .

18 Auto Remote

Die Einschaltung des Verstärkers erfolgt automatisch bei Ansteuerung über die Hochpegel-Lautsprechereingänge (Highlevel Input) oder sobald ein Remote-Signal am Remote-Eingang (REM) anliegt. Mit Hilfe des Auto Remote Schalters kann die automatische Einschaltung in Verbindung mit den Hochpegel-Lautsprechereingängen aktiviert bzw. deaktiviert werden. Die Deaktivierung sollte vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Verstärkers kommt.

Hinweis: Wird die automatische Einschaltung des Verstärkers deaktiviert, muss der Remote-Eingang belegt werden. Eine automatische Einschaltung

über den Hochpegel-Lautsprechereingang ist dann nicht mehr möglich.

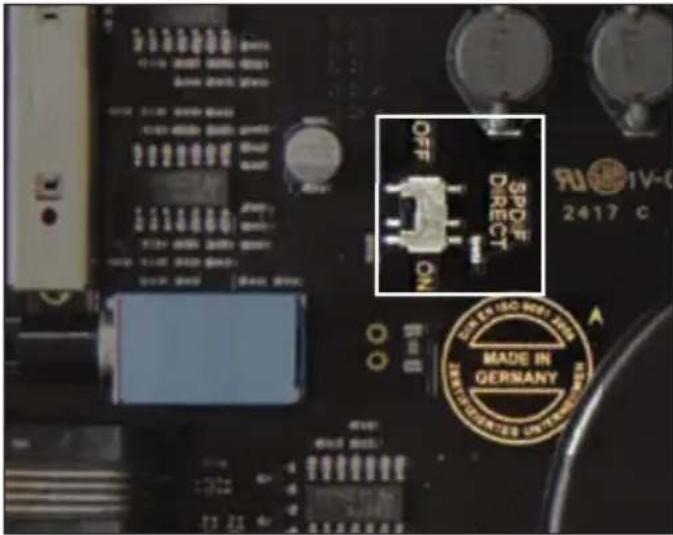

SPDIF Direct In-Schalter

Mit Hilfe des SPDIF Direct In-Schalter im Inneren des Geräts kann die Eingangsstufe der P TWO umgangen werden und das am optischen Eingang (Optical Input) anliegende Digitalsignal vom integrierten DA-Wandler direkt zum internen Leistungsverstärker weitergeleitet werden.

Um die direkte Signalweiterleitung zu aktivieren, muss das Gerät geöffnet und die Schalterposition des SPDIF Direct In-Schalters geändert werden. Dazu entfernen Sie bitte das Bodenblech indem Sie die zehn Inbusschrauben lösen und erhalten so Zugriff auf den Schalter. Dieser befindet sich auf der Platine in der Nähe des „Made in Germany“ Aufdrucks (siehe Markierung im nachfolgenden Bild).

OBT DCT 2417 C MADE IN GERMANY INTELLIGENTES UNITSERRENTEN

On: Umgehung der Eingangsstufe deaktiviert. Off: Umgehung der Eingangsstufe aktiviert (Werkseinstellung).

Hinweis: Der Schalter beeinflusst ausschließlich die Signalführung des optischen Eingangs.

Hinweis: Für die direkte Signalweiterleitung muss der Verstärker im Fullrange-Modus betrieben werden. Ändern Sie dazu die Schalterposition des X-Over Schalters auf „Full“ (Seite 4, Punkt 7; X-Over).

Hinweis: Steht der Schalter auf „ON“, sind die Highlevel- und Vorverstärker-Signaleingänge sowie der Gain-Regler (4) ohne Funktion!

Die HELIX P TWO wird wie nachfolgend beschrieben an das Autoradio angeschlossen.

Achtung: Für die Durchführung der nachfolgenden Schritte werden Spezialwerkzeuge und Fachwissen benötigt. Um Anschlussfehler und Beschädigungen zu vermeiden, fragen Sie im Zweifelsfall Ihren Einbauspezialisten und beachten Sie zwingend die allgemeinen Anschluss- und Einbauhinweise (siehe Seite 2).

1. Anschluss der Vorverstärkereingänge

Diese Eingänge (Line Input) können mit entsprechenden Kabeln (RCA / Cinch-Kabel) an die Vorverstärker- / Lowlevel- / Cinch-Ausgänge des Radios angeschlossen werden.

Dabei müssen nicht zwingend beide Eingänge belegt werden. Wird nur ein Kanal belegt, ist der Kanal A zu verwenden und der Input Mode Schalter auf „Mono“ zu stellen. Bei Belegung beider Kanäle wählen Sie je nach Anwendungsfall bitte die Schalterstellung „Stereo“ oder „Stereo Summed“ (Seite 5, Punkt 11; Input Mode).

Die Einschaltautomatik des Verstärkers funktioniert nicht bei Verwendung des Line Input oder dem Optical Input, so dass der Remote-Eingang (REM) zwingend belegt werden muss.

Achtung: Der Highlevel- und der Vorverstärkersignaleingang eines einzelnen Kanals darf nicht gleichzeitig genutzt werden, da dies zu Schäden an ihrem Autoradio führen kann. Es ist aber zulässig, an einem Kanal den High level- und an einem anderen Kanal den Vorverstärkersignaleingang zu verwenden.

2. Anschluss der Highlevel-Lautsprechereingänge

Die Hochpegel-Lautsprechereingänge (High-level Input) können direkt mit den Lautsprecherausgängen des Werks- bzw. Nachrüstradios mit Hilfe entsprechender Kabel (Lautsprecherkabel mit max. 1 mm² Querschnitt) verbunden werden. Wir empfehlen folgende Kanalbelegung:

Kanal A = Links

Kanal B = Rechts

Dabei müssen nicht zwingend beide Eingänge belegt werden. Wird nur ein Kanal belegt, ist der Kanal A zu verwenden und den Input Mode Schalter auf „Mono“ zu stellen. Bei Belegung

beider Kanäle wählen Sie je nach Anwendungsfall bitte die Schalterstellung „Stereo“ oder „Stereo Summed“ (Seite 5, Punkt 11; Input Mode). Achten Sie bitte auf eine korrekte Polung! Wenn Sie einen Anschluss verpolen, kann dadurch die Funktion des Verstärkers beeinträchtigt werden. Bei Verwendung dieses Eingangs muss der Remote-Eingang (REM) nicht belegt werden, da sich der Verstärker automatisch einschaltet, sobald ein Lautsprechersignal anliegt.

3. Anschluss einer digitalen Signalquelle

Sofern Sie über eine Signalquelle mit optischem Digitalausgang verfügen, kann diese an den Verstärker angeschlossen werden. Die Einschaltautomatik des Verstärkers funktioniert bei Verwendung des Digitaleingangs nicht, so dass der Remote-Eingang (REM) zwingend belegt werden muss. Da der Optical Input immer ein Stereosignal liefert, ist in Abhängigkeit zum jeweiligen Anwendungsfall der Input Mode Schalter auf „Stereo“ oder „Stereo Summed“ zu stellen (Seite 5, Punkt 11; Input Mode).

Wichtig: Das digitale Audiosignal einer Quelle ist üblicherweise nicht lautstärkegeregelt. Das bedeutet, dass an sämtlichen Ausgängen der P TWO der volle Pegel anliegt. Dies kann im Extremfall die angeschlossenen Lautsprecher zerstören. Wir raten deshalb dringend dazu nur lautstärkegeregelt Signalquellen anzuschließen!

Hinweis: Die P TWO kann nur unkomprimierte, digitale Stereo PCM-Signale mit einer Abtastrate zwischen 28 kHz und 96 kHz verarbeiten. Es können keine MP3- oder Dolby-codierten Daten verarbeitet werden.

4. Konfiguration des optischen Signaleingangs (optional)

Sofern Sie eine digitale Signalquelle anschließen, haben Sie die Möglichkeit das Digitalsignal vom integrierten DA-Wandler direkt und verlustfrei auf den internen Leistungsverstärker zu routen. Um das direkte Routing zu aktivieren, muss die Schalterposition des SPDIF Direct In-Schalters auf „On“ (Seite 6, Punkt SPDIF Direct In-Schalter) und des X-Over Schalters auf „Full“ geändert werden (Seite 4, Punkt 7; X-Over).

Hinweis: Der Schalter beeinflusst ausschließ-

lich die Signalführung des optischen Eingangs.

5. Einstellung der Eingangsempfindlichkeit Achtung: Es ist zwingend notwendig die Eingangsempfindlichkeit der P TWO an die Signalquelle anzupassen, um Schäden am Verstärker zu vermeiden.

Um die Eingangsempfindlichkeit zu verändern, verwenden Sie den Drehregler (Seite 4, Punkt 4; Gain). Die Einstellung dieses Reglers beeinflusst sowohl die Vorverstärkereingänge (Line Input) als auch die Hochpegel-Lautsprechereingänge (Highlevel Input) sowie den optischen Eingang (Optical Input)!

Zur Anpassung der Eingangsempfindlichkeit führen Sie bitte die folgenden Schritte durch:

1. Schließen Sie während dieser Prozedur keine Lautsprecher an die Ausgänge des Verstärkers an.
2. Schalten Sie den Verstärker ein.
3. Drehen Sie die Lautstärke Ihres Radios / Ihrer digitalen Signalquelle auf 90 % der Gesamtlautstärke und spielen ein 1 kHz Testsignal (Vollaussteuerung 0 dB) ab.
4. Sollte die Fuse LED bereits leuchten, verringern Sie mit Hilfe des Drehreglers (Punkt 4, Seite 4; Gain) die Eingangsempfindlichkeit, bis die Fuse LED erlischt.
5. Erhöhen Sie die Eingangsempfindlichkeit durch Rechtsdrehung bis die Fuse LED aufleuchtet. Drehen Sie nun den Drehregler gegen den Uhrzeigersinn bis die Fuse LED wieder erlischt.

Sofern die Lautsprecherausgänge eines üblichen Radios verwendet werden (Highlevel), empfehlen wir eine Einstellung von ca. 9 Volt.

Dafür stellen Sie den Drehregler vom Linksanschlag aus im Uhrzeigersinn etwa auf die 9 Uhr-Position ein.

6. Anschluss der Stromversorgung

Vor dem Anschluss des +12 V Versorgungskabels an das Bordnetz muss die Autobatterie abgeklemmt werden.

Das +12 V Stromkabel ist am Pluspol der Batterie anzuschließen. Die Plusleitung sollte in einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. Der Wert der Sicherung errechnet sich aus der maximalen Stromaufnahme der gesamten Car-Hifi Anlage (P TWO = max. 90 A RMS bei 12 V Bordnetz). Verwenden Sie bei kurzen Leitungen (< 1 m) einen Querschnitt von mindestens 16 mm². Bei längeren Leitungen empfehlen wir einen Querschnitt von 25 mm² bis 35 mm². Das Massekabel (gleicher Querschnitt wie das +12 V Kabel) muss an einem blanken, von Lackresten befreiten Massepunkt des Kfz-Chassis oder direkt an dem Minuspol der Autobatterie angeschlossen werden.

7. Anschluss des Remote-Eingangs

Der Remote-Eingang (REM) muss mit dem Remote-Ausgang des Radios verbunden sein, sofern die Vorverstärkereingänge oder der Digitaleingang des Verstärkers als Signaleingänge / Signaleingang genutzt werden / wird.

Es wird dringend davon abgeraten, den Remote-Eingang des Verstärkers über das Zündungsplus des Fahrzeugs zu steuern, um Störgeräusche beim Ein- und Ausschalten zu vermeiden. Bei Verwendung des Highlevel-Eingangs (Highlevel Input) muss der Remote-Eingang nicht belegt werden, sofern das angeschlossene Radio über BTL-Ausgangsstufen verfügt.

8. Konfiguration des Remote-Eingangs

Die Einschaltung der HELIX P TWO erfolgt automatisch bei Ansteuerung über die Hochpegel-Lautsprechereingänge oder sobald ein Remote-Signal am Remote-Eingang (REM) anliegt. Mit Hilfe des Auto Remote Schalters (Seite 6, Punkt 18; Auto Remote) kann die automatische Einschaltung deaktiviert werden. Dies sollte vorgenommen werden, wenn es beispielsweise zu Störgeräuschen beim Ein- und Ausschalten des Verstärkers kommt.

Hinweis: Wird die automatische Einschaltung des Verstärkers deaktiviert, muss der Remote-Eingang belegt werden. Eine automatische Einschaltung über den Hochpegel-Lautsprechereingang ist dann nicht mehr möglich. Um die automatische Einschaltung zu deaktivieren, stellen Sie den Auto Remote Schalter auf die Schalterstellung „Off“.

Einbau und Installation

9. Anschluss der Lautsprecherausgänge

Die Lautsprecherausgänge können direkt mit den Lautsprecherleitungen verbunden werden. Verbinden Sie niemals die Lautsprecherleitungen mit der Kfz-Masse (Fahrzeugkarosserie). Dies kann Ihren Verstärker und die Lautsprecher zerstören. Achten Sie darauf, dass alle Lautsprecher systeme phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Vertauschen von Plus und

Minus hat einen Totalverlust der Basswiedergabe zur Folge. Der Pluspol ist bei den meisten Lautsprechern gekennzeichnet. Die Impedanz pro Kanal darf 2 Ohm nicht unterschreiten, da sonst die Schutzschaltung des Verstärkers aktiviert wird. Die Lautsprecherausgänge dürfen nicht gebrückt oder parallel geschaltet werden. Beispiele für den Lautsprecheranschluss finden Sie auf Seite 11.

Spezielle Features der HELIX P TWO

Ultra HD Class D Verstärker-Technologie

Im Vergleich zu herkömmlichen Class D Verstärkern erzielt dieses Konzept durch eine ausgeklügelte neuartige Gegenkopplung einen ausgedehnten Frequenzgang bis über 40 kHz bei gleichzeitig reduziertem Kliirfaktor. Das Resultat: die Klangqualität eines Class AB Verstärkers kombiniert mit der Effizienz von Class D Konzepten.

Signalwandler mit nativer 32 Bit Auflösung

Die HELIX P TWO verwendet im optischen Signaleingang einen hochwertigen DA-Wandler der neuesten Generation mit einer nativen Auflösung von 32 Bit anstelle der üblichen 24 Bit. Daraus ergibt sich eine nie dagewesene Präzision bei der Signalwandlung, was speziell den Klang bei kleineren Signalpegeln weiter optimiert.

Intelligenter Highlevel-Eingang

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Wird ein Verstärker stattdessen an das Radio angeschlossen, kommt es meist zu Fehlermeldungen bis hin zum Wegfall einzelner Funktionen (wie z.B. Fader).

Der neue ADEP-Schaltkreis (Advanced Diagnostics Error Protection) verhindert all diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.

Start-Stopfähigkeit

Das Netzteil im HELIX P TWO Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass die HELIX P TWO auch beim Motorstart voll funktionsfähig bleibt.

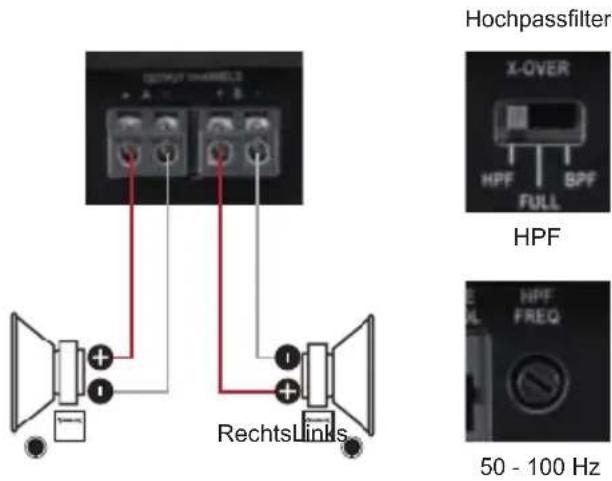

2-Kanal Fullrange Anwendung
Komponentensystem

Hochpassfilter X-OVER HPF FULL HPF RechtsLinks 50 - 100 Hz

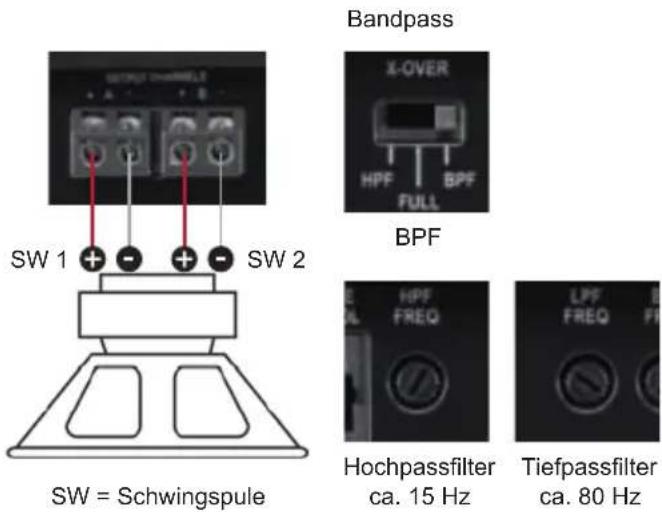

2-Kanal Subwoofer Anwendung
Subwoofer mit Doppelschwingspule

SW 1 SW 2 Bandpass X-OVER HPF BPF FULL BPF SW = Schwingspule Hochpassfilter ca. 15 Hz LPF FREQ Tiefpassfilter ca. 80 Hz

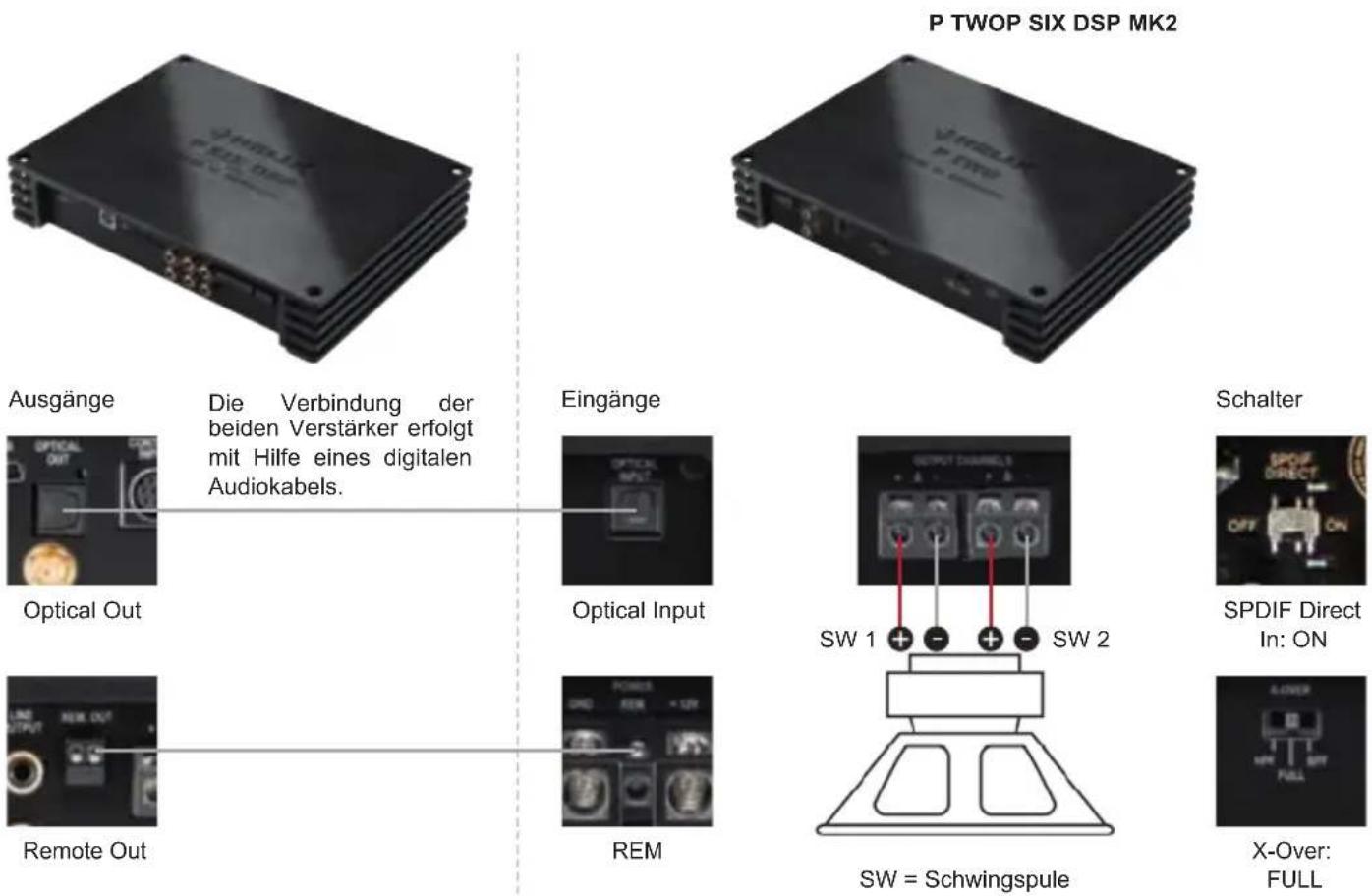

2-Kanal Subwoofer Anwendung in Kombination mit HELIX P SIX DSP MK2 inkl. HEC Modul

Subwoofer mit Doppelschwingspule

P TWOP SIX DSP MK2 Ausgänge Die Verbindung der beiden Verstärker erfolgt mit Hilfe eines digitalen Audiokabels. Eingänge Optical Out Optical Input Remote Out REM Schalter SPDIF Direct In: ON SW = Schwingspule X-Over: FULL

Die Übernahmefrequenzen für den Hoch- bzw. Tiefpass werden mit Hilfe des DSP PC-Tools im P SIX DSP MK2 Verstärker eingestellt. Um die Filter der P TWO zu deaktivieren stellen Sie den X-Over Schalter auf „FULL“ sowie den SPDIF Direct In-Schalter auf „ON“.

Technische Daten

Leistung RMS / Max.

- @ 4 Ohm....2 x 280 / 560 Watt

- @ 2 Ohm....2 x 490 / 980 Watt

Verstärkertechnologie....Ultra HD Class D

Eingänge 2 x Cinch

2 x Hochpegel-Lautsprechereingang

1 x Optisch SPDIF (28 - 96 kHz)

1 x Remote In

1 x Fernbedienungseingang

Ausgänge 2 x Lautsprecherausgang

Signalwandler für den optischen Eingang ....BurrBrown 32 Bit DA-Wandler

Frequenzbereich.... 10 Hz - 40.000 Hz

Bass Boost 0 - 9 dB / 40 Hz - 120 Hz

Hochpass.... 15 Hz - 4.000 Hz regelbar

Tiefpass 15 Hz - 4.000 Hz regelbar

Bandpass.... 15 Hz - 4.000 Hz regelbar

Flankensteilheit Hoch- / Tiefpass...... Butterworth 12 dB/Okt.

Klirrfaktor (THD) .... < 0,005 %

Signal- / Rauschabstand 105 dB (A-bewertet)

Eingangsempfindlichkeit.... Hochpegel 5 - 20 Volt

Cinch 2 - 8 Volt

Dämpfungsfaktor .... > 200

Eingangsimpedanz Cinch....10 kOhm

Eingangsimpedanz Highlevel 13 Ohm

Betriebsspannung.... 10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)

Sicherung .... 3 x 30 A LP-Mini-Stecksicherung

Abmessungen (H x B x T) 50 x 260 x 190 mm

Zusätzliche Features ....Aktive, regelbare Frequenzweiche, Bass Boost, Eingangsmodus-Schalter, Highlevel-Eingang mit Advanced Diagnostics Error Protection (ADEP), Auto Remote-Schalter, SPDIF Direct In-Schalter, Kabelfernbedienung zur Lautstärkeregelung

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Dieses Produkt ist mit einer CE-Kennzeichnung versehen. Damit ist das Gerät für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.

Congratulations!

Dear Customer,

Switches

SPDIF Direct In: ON

X-Over: FULL

Audiotec Fischer GmbH

Hünegräben 26 · 57392 Schmallenberg · Germany

Tel.: [phone] · Fax: [phone]

E-mail: [e-mail] · Internet: www.audiotec-fischer.com
