Vaio PCG-F809K - Laptop SONY - Kostenlose Bedienungsanleitung

Produkttyp	Notebook-Computer (Laptop)
Modell	Sony Vaio PCG-F809K
Abmessungen (B x H x T)	324 mm x 38,5–54,1 mm x 265,5 mm
Gewicht (mit Akku und Diskettenlaufwerk)	3,42 kg
Prozessor	Mobiler Intel Pentium III mit 850 MHz und Intel SpeedStep-Technologie
Festplatte	30 GB
Arbeitsspeicher (RAM)	128 MB SDRAM (PC100-kompatibel), erweiterbar auf max. 256 MB
Display	15,0 Zoll SXGA+ TFT (1400 x 1050 Pixel)
Optisches Laufwerk	DVD-ROM (8-fach)
Diskettenlaufwerk	3,5 Zoll, 1,44 MB (austauschbar)
Internes Modem	V.90/K56 Flex (56 kbit/s Daten/Fax)
Grafik	ATI Rage Grafikchip mit 8 MB Video-RAM und 3D-Beschleuniger
Anschlüsse	2 USB, seriell, PS/2 (Maus/Tastatur), Drucker, Monitor, i.LINK (IEEE 1394), Audio (Kopfhörer/Mikrofon), PC Card (Typ II/III)
Stromversorgung	Netzadapter 19,5 V Gleichstrom (100–240 V Wechselstrom) oder Lithium-Ionen-Akku (wiederaufladbar)
Leistungsaufnahme (max.)	49,5 W
Energiesparfunktionen	Ruhemodus, Standby-Modus, Schlafmodus (ACPI-konform, ENERGY STAR)
Betriebstemperatur	5 °C bis 35 °C
Lagertemperatur	-20 °C bis 60 °C
Lieferumfang	Notebook, Netzadapter, Netzkabel, wiederaufladbarer Akku, Diskettenlaufwerk, DVD-ROM-Laufwerk, Telefonkabel, Telefonadapterstecker, Videokabel, Schachtabdeckung, Dokumentation
Garantie	1 Jahr (Teile und Reparatur)
Reinigungshinweise	Gehäuse mit weichem, trockenem Tuch reinigen; Display mit weichem, trockenem Tuch; keine Lösungsmittel verwenden
Sicherheitshinweise	Gerät nicht öffnen; Reparatur nur durch autorisiertes Fachpersonal; Akku nicht über 60 °C erhitzen; Akku ordnungsgemäß entsorgen; Netzstecker bei Gewitter ziehen

Häufig gestellte Fragen - Vaio PCG-F809K SONY

Wie schalte ich den Sony Vaio PCG-F809K ein?

Schieben Sie den LCD-Verriegelungshebel nach oben und heben Sie das Display an. Drücken Sie dann den Netzschalter, bis die grüne Stromversorgungsanzeige leuchtet.

Wie kann ich die Helligkeit des Displays anpassen?

Drücken Sie Fn+F5. Mit den Pfeiltasten nach oben/rechts erhöhen Sie die Helligkeit, mit nach unten/links verringern Sie sie.

Wie lade ich den Akku des Notebooks?

Schließen Sie den Netzadapter an den Computer an und setzen Sie den Akku ein. Der Akku wird automatisch geladen. Die Akkuanzeige blinkt während des Ladevorgangs zweimal hintereinander. Nach ca. 2 Stunden ist 85 % erreicht, nach einer weiteren Stunde vollständig.

Kann ich einen zweiten Akku verwenden?

Ja, Sie können einen zweiten Akku in den Mehrzweckschacht auf der rechten Seite einsetzen. Die Akkuanzeige 2 zeigt den Ladezustand des Zweitakkus an.

Wie wechsle ich zwischen internem Display und externem Monitor?

Drücken Sie Fn+F7, um zwischen dem LCD-Display, einem externen Monitor oder beiden umzuschalten.

Was muss ich beim Einsetzen einer PC Card beachten?

Schieben Sie die PC Card mit dem Etikett nach oben in den Steckplatz, bis sie einrastet. Entfernen Sie die Karte erst nach dem Deinstallieren über die Systemsteuerung. Bei Typ III nur den unteren Steckplatz verwenden.

Wie kann ich das DVD-ROM-Laufwerk bei Stromausfall öffnen?

Führen Sie einen dünnen, spitzen Gegenstand in die Notauswurföffnung ein, um das Laufwerk manuell zu öffnen.

Welche Energiesparmodi stehen zur Verfügung?

Es gibt drei Modi: Ruhemodus (Fn+S, Display und Festplatte aus, gelbe LED), Standby-Modus (Fn+Esc, Systemzustand im RAM, gelb blinkende LED) und Schlafmodus (Fn+F12, Zustand auf Festplatte gespeichert, Computer aus).

Wie schließe ich einen Drucker an?

Sie können einen Drucker über den USB-Anschluss (USB-Druckerkabel) oder den Druckeranschluss (Druckerkabel) anschließen. Bei erstmaliger Verwendung ggf. den Treiber installieren.

Was soll ich tun, wenn der Computer nicht startet?

Überprüfen Sie die Stromversorgung (Netzadapter oder Akku), ob der Akku korrekt eingesetzt ist, und ob sich keine Diskette im Laufwerk befindet. Bei Kondensation warten Sie eine Stunde. Falls die Meldung 'Press to resume, to setup' erscheint, initialisieren Sie das BIOS (F2 drücken, im Menü 'Get Default Values' auswählen und speichern).

BEDIENUNGSANLEITUNG Vaio PCG-F809K SONY

Sony Notebook-Computer Benutzerhandbuch

PCG-F807K / PCG-F808K / PCG-F809K

Hinweise für den Benutzer

© 2000 Sony Corporation. Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung darf dieses Handbuch und die darin beschriebene Software weder vollständig noch in Auszügen kopiert, übersetzt oder in eine maschinenlesbare Form gebracht werden.

Die Sony Corporation übernimmt keine Gewähr für die Richtigkeit der Angaben in diesem Handbuch sowie für die Software oder andere darin enthaltenen Angaben. Jede konkludente Gewährleistung der marktgängigen Qualität oder Eignung für einen bestimmten Zweck hinsichtlich des Handbuchs, der Software und anderer Angaben wird hiermit ausdrücklich abgelehnt. Die Sony Corporation haftet unter keinen Umständen für mittelbare oder unmittelbare Folgeschäden oder besondere Schadensfolgen, die sich aus oder in Verbindung mit diesem Handbuch ergeben, gleichgültig, ob diese aufgrund unerlaubter Handlungen, eines Vertrages oder sonstiger Gründe in Verbindung mit diesem Handbuch, der Software oder darin enthaltener oder verwendeter Angaben entstehen.

Sony behält sich das Recht vor, dieses Handbuch oder die darin enthaltenen Informationen jederzeit ohne Ankündigung zu ändern. Die darin beschriebene Software unterliegt den Bedingungen eines gesonderten Lizenzvertrags.

Sony, DVgate, i.LINK™, Mavica, PictureGear, Memory Stick und das Memory Stick-Logo, VAIO und das VAIO-Logo sind Warenzeichen der Sony Corporation. Windows und das Windows 2000-Logo sind eingetragene Warenzeichen der Microsoft Corporation.

Intel, MMX, Celeron und Pentium sind Warenzeichen der Intel Corporation.

Alle anderen Warenzeichen sind Eigentum der jeweiligen Inhaber.

Alle technischen Daten können ohne vorherige Ankündigung geändert werden.

Da Sony ein Partner von ENERGY STAR ist, erfüllen die Produkte von Sony die ENERGY STAR-Richtlinien zur Energieeinsparung.

Das Internationale ENERGY STAR Programm für Bürogeräte ist ein weltweites Programm zur Förderung der Energieeinsparung bei der Benutzung von Computern und anderen Bürogeräten. Das Programm unterstützt die Entwicklung und Verbreitung von Produkten mit Funktionen, die effektiv zur Energieeinsparung beitragen. Es handelt sich um ein offenes Programm, an dem die beteiligten Unternehmen freiwillig teilnehmen. Zielprodukte hierfür sind alle Bürogeräte wie z. B. Computer, Monitore, Drucker, Faxgeräte und Kopierer. Die einzuhaltenden Standards sowie die Logos sind für alle teilnehmenden Nationen gleich.

ENERGY STAR ist ein in den U.S.A. eingetragenes Warenzeichen.

Sicherheitsinformationen

Gerätekennung

Die Modellbezeichnung und die Seriennummer befinden sich auf der Unterseite Ihres Sony Notebook-Computers. Tragen Sie die Seriennummer an der hierfür vorgesehenen Stelle ein. Halten Sie zu jedem Anruf bei VAIO-Link bitte die Modellbezeichnung und die Seriennummer Ihres Computers bereit.

Seriennummer: ____

Modellnummer:

PCG-F807K / PCG-F808K / PCG-F809K

ACHTUNG

Allgemeines

Das Gerät darf auf keinen Fall geöffnet werden, weil es dadurch beschädigt werden kann und jegliche Garantieansprüche erlöschen. Zur Vermeidung von elektrischen Schlägen darf das Gehäuse nicht geöffnet werden. Reparaturarbeiten sind ausschließlich von autorisierten Fachleuten durchzuführen. Zur Vermeidung von Feuer und elektrischen Schlägen darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Der Betrieb des Modems während eines Gewitters ist zu vermeiden. Bei Gasgeruch ist die Verwendung eines Modems oder eines Telefons unbedingt zu vermeiden.

DVD-ROM

Der Notebook-Computer ist mit optischen Geräteteilen ausgestattet, die zu Augenschäden führen können. Versuchen Sie daher nicht, das Gehäuse zu öffnen, denn der verwendete Laserstrahl kann Augenverletzungen hervorrufen. Reparaturen sind ausschließlich von autorisierten Fachleuten durchzuführen. Bei geöffnetem DVD-ROM-Laufwerk kann sichtbares und unsichtbares Licht ausstrahlen: Setzen Sie sich auf keinen Fall dem Laserstrahl aus.

Audio/Video

Wird dieser Notebook-Computer in unmittelbarer Nähe eines Gerätes aufgestellt, das elektromagnetische Strahlung abgibt, kann es bei der Wiedergabe von Audiosignalen zu Störungen kommen oder die Darstellung des Displays kann verzerrt sein.

Anschlussmöglichkeiten

Modem oder Telefonleitung dürfen niemals bei einem Gewitter an Ihren Notebook-Computer angeschlossen werden. Installieren Sie Telefonanschlüsse niemals in feuchten Räumen, es sei denn, die Telefonsteckdose ist für feuchte Räume geeignet. Bei der Installation von Telefonleitungen ist immer auf ausreichenden Sicherheitsabstand zu Stromleitungen zu achten.

Verwenden Sie für den Netzbetrieb Ihres Notebooks ausschließlich den mitgelieferten Netzadapter. Zur vollständigen Trennung Ihres Notebooks vom Netz ist der Netzadapter aus der Netzsteckdose zu ziehen. Bitte achten Sie darauf, dass die Netzsteckdose leicht zugänglich ist. Das Berühren von nicht isolierten Telefonleitungen oder -anschlüssen ist unbedingt zu vermeiden, es sei denn, die Telefonleitung wurde vorher vom Netz getrennt.

Sicherheitsstandards

Dieses Produkt entspricht den folgenden europäischen Richtlinien:

73/23/EWG (Niederspannungs-Richtlinie)

89/336/EWG, 92/31/EEC (EMV-Richtlinien)

93/68/EWG (CE-Zeichen)

1999/5/EG (Richtlinie über Funk- und Telekommunikationsendeinrichtungen)

Dieses Gerät entspricht EN 55022 Klasse B und EN 50082-1 für die Verwendung in folgenden Bereichen: Wohngebiete, Büros und Industriegebiete geringer Dichte.

Anhand von Tests wurde sichergestellt, dass dieses Gerät auch bei einem Anschlusskabel, das kürzer als 3 m ist, die EMV-Richtlinien erfüllt.

Das DVD-ROM-Laufwerk wurde als LASERPRODUKT KLASSE 1 eingestuft und entspricht dem europäischen Sicherheitsstandard für Laserprodukte EN 60825-1. Reparatur und Wartung darf nur vom Sony-Kundendienst durchgeführt werden. Nicht ordnungsgemäß ausgeführte Reparaturen können Ihre Sicherheit gefährden.

7

Entsorgung von Lithium-Ionen-Akkus

Nicht mehr einsatzfähige Akkus sind ordnungsgemäß zu entsorgen!

Hinweis: In einigen Regionen ist die Entsorgung von Lithium-Ionen-Akkus im Haus- oder Industriemüll untersagt.

Bitte führen Sie nicht mehr einsatzfähige Akkus den eingerichteten Sammelstellen für Sondermüll zu.

Entsorgung des Lithium-Ionen-Akkus

! Fassen Sie beschädigte oder auslaufende Lithium-Ionen-Akkus nicht mit bloßen Händen an. Nicht mehr einsatzfähige Akkus sind umgehend ordnungsgemäß zu entsorgen! Bei einem falschen oder falsch eingelegten Akku besteht Explosionsgefahr! Tauschen Sie den Akku nur gegen einen Akku des gleichen oder eines vergleichbaren Typs aus, der vom Hersteller empfohlen wird. Entsorgen Sie verbrauchte Akkus gemäß den Anweisungen des Herstellers (siehe unten). Bei unsachgemäßer Behandlung des in diesem Gerät verwendeten Akkus besteht Brand- oder Explosionsgefahr. Den Akku unter keinen Umständen zerlegen, Temperaturen von über 100 °C aussetzen oder verbrennen. Verbrauchte Akkus sind umgehend zu entsorgen. ! Bewahren Sie die Akkus an einem für Kinder unzugänglichen Ort auf. ! Ihr Notebook-Computer ist mit einer kleinen Batterie zur Speicherung wichtiger Daten ausgestattet. Wollen Sie diese Batterie auswechseln, dann nehmen Sie bitte Verbindung mit VAIO-Link auf.

Willkommen

Wir beglückwünschen Sie zum Erwerb eines Sony VAIO Notebook-Computers. Um Ihnen ein Notebook nach dem neuesten Stand der Technik zur Verfügung zu stellen, setzt Sony die führenden Audio-, Video- und Kommunikationstechnologien ein. Nachfolgend haben wir nur einige der Leistungsmerkmale Ihres VAIO Notebook-Computers aufgeführt. (Die Einzelheiten und technischen Daten finden Sie im Kapitel Technische Daten in diesem Handbuch).

Außergewöhnlich hohe Leistungsfähigkeit – Ihr PC ist mit einem schnellen Intel®-Prozessor, einem schnellen CD-ROM- oder DVD-ROM-Laufwerk (abhängig vom jeweiligen Modell) und einem internen Modem ausgestattet. Mobilität – Der wiederaufladbare Akku gewährleistet einen mehrstündigen netzunabhängigen Betrieb. - Sony Audio- und Videoqualität – Mit dem hochauflösenden Flüssigkristalldisplay (LCD) kommen Sie in den vollen Genuss der heutigen, anspruchsvollen Multimedia-Anwendungen, Spiele und Unterhaltungssoftware. Multimedia – Genießen Sie die Wiedergabe über die eingebauten Lautsprecher, wenn Sie Audio- oder Video-CDs abspielen. Windows ^® – Ihr System ist mit dem neuesten Betriebssystem von Microsoft ausgestattet. Kommunikation – Sie nehmen Verbindung mit beliebten Online-Diensten auf, senden und empfangen E-Mails, surfen im Internet... Hervorragender Kundendienst – Sollte es Probleme mit Ihrem Computer geben, nehmen Sie mit VAIO-Link Verbindung per Internet oder E-Mail auf (die Rufnummern und Adressen finden Sie in Ihrer VAIO-Link Kundenservice-Broschüre). Bevor Sie mit dem Kundenservice Verbindung aufnehmen, sehen Sie jedoch bitte in Ihrem Benutzerhandbuch im Kapitel Fehlerbehebung oder in den Handbüchern und Hilfe-Dateien Ihrer externen Geräte oder Software nach.

Willkommen

Die Handbücher

9

Die Handbücher

Die Dokumentation besteht aus gedruckten Handbüchern und einer Dokumentations-CD-ROM:

Gedruckte Dokumentation:

Das farbige Poster "Einrichten Ihres Sony Notebooks", eine Broschüre "Erste Schritte" und eine Kundenbroschüre enthalten alle wichtigen Informationen, damit Sie Ihren Notebook-Computer schnell benutzen können. Ein Poster mit allen Sicherheitsvorschriften und -standards. Ein Flyer mit den Modem-Einstellungen für das interne Modem. Ihre Sony Garantiebedingungen.

Online-Dokumentation:

1 Dieses Benutzerhandbuch:

Ihr Sony Notebook-Computer gibt einen Überblick über die Verwendung der Standardkomponenten Ihres Systems. Anschluss externer Geräte erläutert, wie Sie den Funktionsumfang Ihres Computers durch Anschluss anderer Geräte erweitern. ☐ Probleme? – Hier ist die Lösung enthält grundlegende Hinweise zur Fehlerbehebung und gibt einen Überblick über die angebotenen Kundendienst-Optionen. Hinweise für den Benutzer enthält Informationen und Hinweise zu den Einsatzmöglichkeiten Ihres Notebook-Computers. Technische Daten liefert alle wichtigen Angaben über Ihren Computer, die Treiber und das Zubehör.

Willkommen

Die Handbücher

2 In Ihrem Software-Handbuch finden Sie Informationen über das mitgelieferte Software-Paket und die vorinstallierte Sony-Anwendungssoftware: ☐ Hinweise zur Software enthält eine kurze Funktionsbeschreibung der in Ihrem System vorinstallierten Software. ☐ Individuelle Konfiguration des Notebook-Computers erläutert die Einrichtung Ihres Systems und des Energiemanagements mit Hilfe von Sony Notebook Setup, VAIO Action Setup, PowerPanel, BatteryScope usw. Verwendung der Produkt-Sicherheitskopie auf CD-ROM erklärt, wie Sie eine Wiederherstellung des Systems und der Anwendungen durchführen. 3 In den Online-Hilfe-Systemen für die einzelnen Programme finden Sie weitere Informationen zu Funktionen, Bedienung und Fehlerbehebung. 4 Nähere Informationen über Windows® finden Sie im Microsoft-Handbuch "Erste Schritte".

Auspacken Ihres Notebook-Computers

Auspacken Ihres Notebook-Computers

Entnehmen Sie die folgenden Komponenten aus der Verpackung:

Notebook-Computer

DVD-ROM-Laufwerk (vorinstalliert)

Produkt-Sicherheitskopie auf CD-ROM

Dokumentation

Netzadapter

Wiederaufladbarer Akku

Diskettenlaufwerk (vorinstalliert)

Schachtabdeckung für Mehrzweckschacht

Videokabel

Telefonadapterstecker (landesspezifisch)

Telefonkabel

Netzkabel

Willkommen

Ergonomie

Ergonomie

Sie werden Ihr Notebook als tragbares Gerät in einer Vielzahl von Umgebungen einsetzen. Sie sollten die folgenden Hinweise zum sicheren und angenehmen Arbeiten sowohl beim stationären als auch beim mobilen Betrieb beachten.

☐ Position Ihres Notebooks – Zum Arbeiten stellen Sie Ihr Notebook unmittelbar vor sich auf. Bei Eingaben über die Tastatur, das Touchpad oder die externe Maus achten Sie bitte darauf, dass Ihre Unterarme mit Ihren Handgelenken eine Linie bilden und sich in einer neutralen, entspannten Position befinden. Lassen Sie Ihre Oberarme ganz natürlich seitlich an Ihrem Oberkörper herunterhängen. Denken Sie daran, Ihre Arbeit am Computer regelmäßig zu unterbrechen. Zu langes Arbeiten am Computer kann zu Muskel- oder Sehnenüberanstrengungen führen.

Willkommen

Ergonomie

13

Möbel und Körperhaltung – Verwenden Sie einen Stuhl mit guter Rückenstütze. Stellen Sie die Sitzhöhe so ein, dass Ihre Füße flach auf dem Fußboden stehen. Eventuell sorgt eine Fußstütze für bequemeres Arbeiten. Sitzen Sie entspannt und in aufrechter Körperhaltung, vermeiden Sie einen krummen Rücken oder eine stark zurückgelehnte Sitzposition. ☐ Betrachtungswinkel des Notebook-Displays – Das Display kann zur Einstellung der besten Position geneigt werden. Die Belastung Ihrer Augen und Ermüdung Ihrer Muskeln können Sie durch Einstellen des richtigen Betrachtungswinkels verringern. Stellen Sie auch die richtige Helligkeit des Bildschirms ein. Beleuchtung – Stellen Sie Ihr Notebook so auf, dass Fenster und Beleuchtung auf dem Display keine Spiegelungen oder Reflektionen erzeugen. Zur Vermeidung von hellen Lichtflecken auf dem Display ist eine indirekte Beleuchtung zu verwenden. Zur Verminderung von Spiegelungen auf Ihrem Display gibt es im Handel entsprechendes Zubehör, das Spiegelungen verringern hilft. Eine richtige Beleuchtung steigert Ihr Wohlbefinden und Ihre Effektivität. Aufstellen eines externen Monitors – Verwenden Sie einen externen Monitor, so stellen Sie diesen in einem Abstand zu Ihren Augen auf, der ein angenehmes Arbeiten ermöglicht. Achten Sie darauf, dass sich der Bildschirm in Augenhöhe oder etwas darunter befindet, wenn Sie vor dem Monitor sitzen. Ausklappbare Stützen – Mit Hilfe der ausklappbaren Stützen können Sie Ihr Notebook in einem Neigungswinkel aufstellen, der Ihnen ein bequemes Tippen ermöglicht.

Ihr Notebook-Computer

In diesem Abschnitt wird beschrieben, wie Sie Ihr Notebook bedienen und die internen und externen Geräte wie z. B. das Zeigegerät und das Diskettenlaufwerk benutzen.

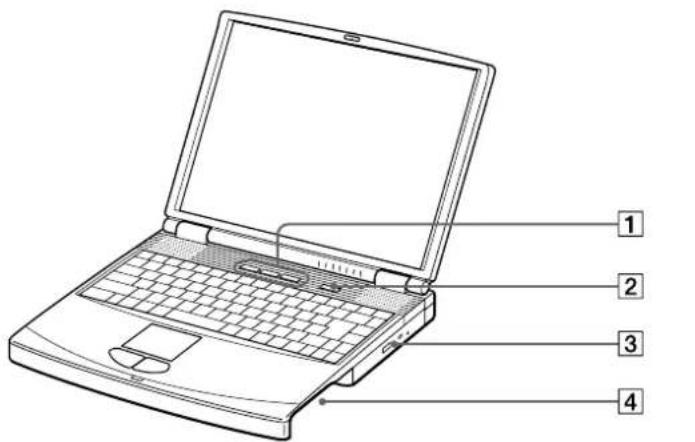

Lage der Bedienelemente und Anschlüsse

Rechte Seite

(Seite 47) DVD-ROM-Laufwerk (Seite 41)

Netzschalter (Seite 25) Mehrzweckschacht (Seite 38) (Seite 57)

Ihr Notebook-Computer

Lage der Bedienelemente und Anschlüsse

Netzstecker des Netzadapters und Netzkabel: gefährliche Spannung, gemäß EN 60950.

Telefonkabel und Stecker sind TNV-konform (Fernmeldenetzspannung) und entsprechen der Norm EN 60950.

Alle anderen Anschlüsse dieses Notebooks sind SELV-konform (Sicherheits-Kleinspannung), gemäß EN 60950.

Linke Seite

i S400 i.LINKTM-Anschluß

(Seite 71)

Mikrofonanschluss

(Seite 79)

TV-Out-Anschluss

(Seite 69)

PC-Card-Steckplätze

(Seite 44)

Ohrhöreranschluss

(Seite 78)

Akkufach

(Seite 20)

Vorderseite

1 LC-Display (Seite 34) 2 Lautsprecher (Seite 34) 3 Tastatur (Seite 28) 4 Touchpad (Seite 36)

5 Touchpad-Tasten (Seite 36) 6 ① Stromversorgungsanzeige (Seite 25) 7 Akkuanzeige 1 und 2 (Seite 32) 8 Aktivitätsanzeige Festplatte (Seite 32)

9 Num-Lock-Anzeige (Seite 32) 10 Anzeige Feststelltaste (Seite 32) 11 Anzeige Scroll-Lock (Seite 32)

Ihr Notebook-Computer

Lage der Bedienelemente und Anschlüsse

Unmittelbar neben dem Kopfhöreranschluss befindet sich ein Lüftungsschlitz. Dieser Lüftungsschlitz darf nicht abgedeckt werden, wenn der Computer eingeschaltet ist.

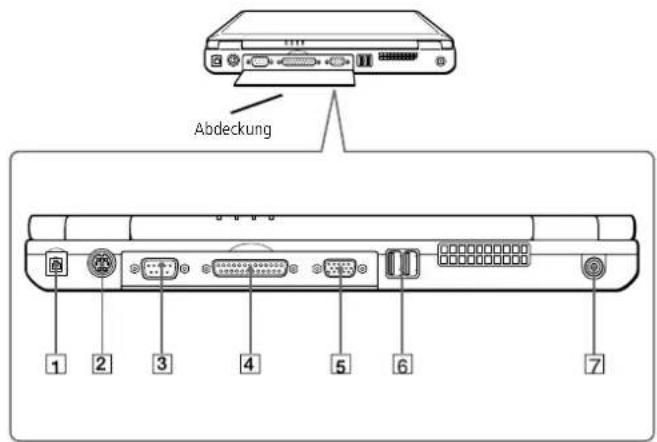

Rückseite

1

Telefonstecker

(Seite 49)

5

Monitoranschluss

(Seite 65)

2

Mausanschluss

(Seite 76)

6

USB-Anschlüsse

(Seite 77)

3

10101 Serieller Anschluss

7

DC In

(Seite 19)

4

Drucker

(Seite 63)

Ihr Notebook-Computer

Lage der Bedienelemente und Anschlüsse

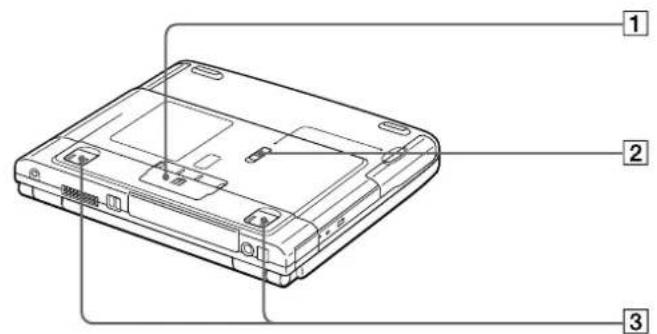

Unterseite

1 Abdeckung für den Anschluss des Port-Replikators 3 Kippständer 2 Entriegelungshebel

Ihr Notebook-Computer

Anschließen einer Stromquelle

Verwenden Sie für den Netzbetrieb Ihres Notebooks ausschließlich den mitgelieferten Netzadapter.

Zur vollständigen Trennung Ihres Notebooks vom Netz ist der Netzadapter aus der Netzsteckdose zu ziehen.

Bitte achten Sie darauf, dass die Netzsteckdose leicht zugänglich ist.

Informationen darüber, welche Peripheriegeräte mit Ihrem Notebook kompatibel sind, erhalten Sie in der Kompatibilitätstabelle.

Anschließen einer Stromquelle

Als Stromquelle können Sie entweder den Netzadapter oder einen wiederaufladbaren Akku verwenden.

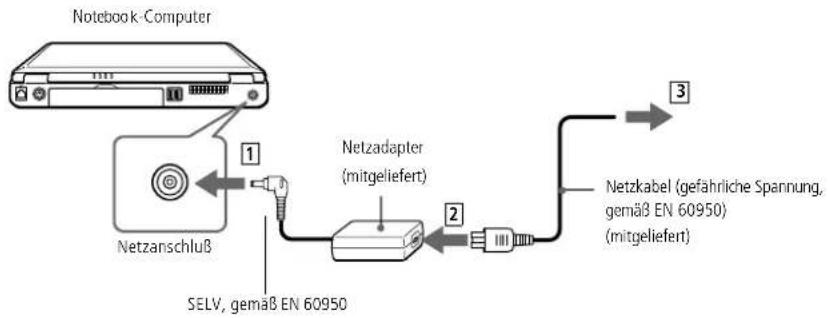

Verwenden des Netzadapters

1. Verbinden Sie das vom Netzadapter kommende Kabel mit dem Netzanschluss DC In am Notebook. 2. Verbinden Sie das eine Ende des Netzkabels mit dem Netzadapter. 3. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

Verwenden des Akkus

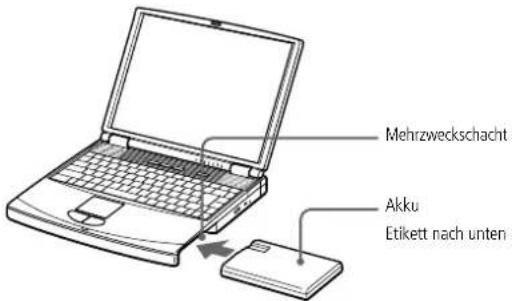

Als Stromquelle können ein oder zwei Akkus verwendet werden. Der Zweitakku kann in den Mehrzweckschacht an der rechten Seite des Computers eingesetzt werden. (Siehe Lage der Bedienelemente und Anschlüsse, Seite 14.) Zusätzliche Akkus sind optional erhältlich. Der mit Ihrem Notebook gelieferte Akku ist zum Zeitpunkt des Erwerbs nicht vollständig geladen. Das Einsetzen und Laden des Akkus ist nachstehend beschrieben.

So setzen Sie den Akku ein

1. Öffnen Sie die Abdeckung des Akkufachs.

2. Setzen Sie den Akku in das auf der linken Seite des Notebooks befindliche Akkufach ein.

3. Schließen Sie die Abdeckung des Akkufachs, sodass sie fest einrastet.

Ihr Notebook-Computer

Anschließen einer Stromquelle

So laden Sie den Akku auf

1. Schließen Sie den Netzadapter an den Computer an. 2. Setzen Sie den Akku ein.

Der Akku wird im Notebook automatisch geladen. Die Akkuanzeige blinkt während des Ladens jeweils zweimal hintereinander in größeren Zeitabständen. Wenn der Akku zu 85 % geladen ist, erlischt die Ladeanzeige. Das Laden dauert etwa zwei Stunden. Zum vollständigen Laden des Akkus muss dieser noch eine weitere Stunde geladen werden.

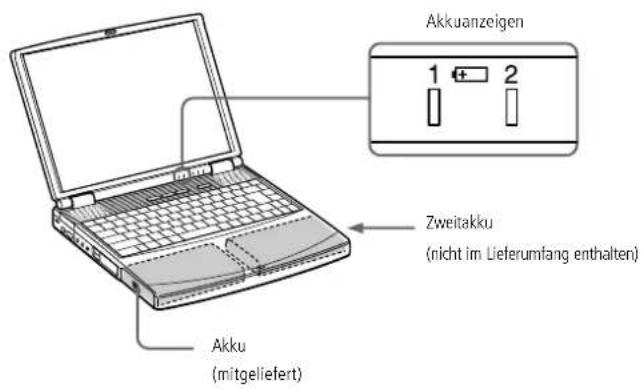

Es gibt eine Akku-Ladezustandsanzeige am Computer:

Akkuanzeige Bedeutung

1	Zeigt den Zustand des Akkus im linken Akkufach des Notebooks an.
2	Zeigt den Zustand des Akkus im Mehrzweckschacht auf der rechten Seite des Notebooks an.

Status der Akkuanzeige Bedeutung
Ein	Der Computer verbraucht Strom aus dem Akku.
Einfaches Blinken	Der Akku ist bald entladen.
Doppelblinken	Der Akku wird geladen.
Aus	Der Computer verbraucht Strom aus dem Stromnetz.

Bei einigen Software-Anwendungen und einigen externen Geräten wechselt Ihr Notebook bei geringer Akkukapazität nicht in den Schlafmodus. Um jeden Datenverlust beim Akkubetrieb zu vermeiden, sollten Sie Ihre Daten häufig speichern und manuell einen Energiesparmodus wie System-Standby oder Systemschlaf aktivieren.

Wenn der Akku nahezu entladen ist, blinken die Akku- und Stromversorgungsanzeigen gleichzeitig.

Zur Prüfung der verbleibenden Betriebszeit mit dem Akku siehe auch „Anzeigen von Akku-Informationen“ in Ihrem Software-Handbuch.

Lassen Sie den Akku im Notebook, wenn der Computer an die Netzspannung angeschlossen ist. Der Akku wird während des Notebookbetriebes geladen.

Fällt die Akkuladung unter einen Wert von 10 %, sollten Sie entweder zum Wiederaufladen des Akkus den Netzadapter an Ihr Notebook anschließen oder Ihren Computer ausschalten und einen voll geladenen Akku einsetzen.

Die Akkubetriebsdauer kann durch Änderung der Energiesparstufe im Programm PowerPanel verlängert werden. Weitere Informationen hierzu finden Sie im Abschnitt „Energiesparfunktionen“ in Ihrem Software-Handbuch.

Bei dem mit Ihrem Notebook mitgelieferten Akku handelt es sich um einen Lithium-Ionen-Akku, der jederzeit nachgeladen werden kann. Das Laden eines nur halb verbrauchten Akkus verkürzt seine Lebensdauer nicht.

Wird der Akku als Stromquelle für den Betrieb des Notebooks verwendet, so leuchtet die Akkuanzeige. Wenn der Akku fast vollständig entladen ist, beginnt die Akkuanzeige zu blinken.

Wenn der Computer direkt an das Stromnetz angeschlossen ist und ein Akku in das Akkufach eingesetzt ist, wird der Computer über die Steckdose versorgt.

Ihr Notebook-Computer

Anschließen einer Stromquelle

! Wenn Sie den Akku herausnehmen, während der Computer eingeschaltet und nicht über den Netzadapter an das Stromnetz angeschlossen ist, kann dies zum Verlust von Daten führen. Das Gleiche gilt, wenn der Akku entfernt wird, während sich der Computer im Standby-Modus befindet.

So entnehmen Sie den Akku

1. Öffnen Sie die Abdeckung des Akkufachs. 2. Ziehen Sie den Akku heraus.

3. Schließen Sie die Abdeckung des Akkufachs.

Ihr Notebook-Computer

Starten des Computers

Starten des Computers

1. Schieben Sie den LCD-Verriegelungshebel in Pfeilrichtung und heben Sie das Display an.

Wenn Sie den Netzschalter länger als vier Sekunden drücken, wird das Notebook abgeschaltet.

2. Drücken Sie den Netzschalter des Computers, bis die grüne Stromversorgungsanzeige aufleuchtet.

3. Stellen Sie gegebenenfalls die Helligkeit des LC-Displays mit der Tastenkombination Fn+F5 ein. Sie erhöhen die Helligkeit mit den Pfeiltasten Auf und Rechts. Sie verringern die Helligkeit mit den Pfeiltasten Ab und Links.

Ihr Notebook-Computer

Ausschalten des Computers

Um einen möglichen Datenverlust zu vermeiden, gehen Sie wie folgt vor:

Beantworten Sie alle Meldungen, wenn Sie aufgefordert werden, Dokumente zu speichern.

Ausschalten des Computers

1. Klicken Sie auf die Schaltfläche Start in der Windows®-Task-Leiste. 2. Klicken Sie am unteren Ende des Start-Menüs auf Beenden. Es wird das Dialogfeld Windows beenden angezeigt. 3. Wählen Sie Herunterfahren. 4. Klicken Sie auf OK. 5. Warten Sie, bis sich der Computer automatisch ausschaltet. Die Stromversorgungsanzeige erlischt. 6. Schalten Sie alle an Ihren Computer angeschlossenen externen Geräte aus.

Falls Sie Ihren Computer nicht nach dem oben beschriebenen Verfahren herunterfahren können:

- Schließen Sie alle geöffneten Anwendungen, - entfernen Sie eingesteckte PC Cards, - unterbrechen Sie die Verbindung jeglicher USB-Geräte, - starten Sie anschließend den Computer neu.

Wenn diese Schritte nicht helfen, lesen Sie im Abschnitt Fehlerbehebung dieses Benutzerhandbuchs nach.

Wird der Computer eine Zeitlang nicht benutzt, können Sie die Akkubetriebsdauer durch den Standby-Modus verlängern. Weitere Informationen hierzu finden Sie im Abschnitt Energiesparfunktionen in Ihrem Software-Handbuch.

Vor dem Einwählen in einen Online-Dienst oder in den Online-Registrierungsdienst müssen Sie Ihren Computer mit dem Telefonnetz verbinden. Informationen hierzu erhalten Sie im Abschnitt Nutzung des Modems.

Siehe Das Modem Seite 49.

Sie benötigen einen Internetanschluss, um die Online-Registrierung auf der Website vornehmen zu können.

Registrierung Ihres Computers

Wenn Sie Ihren Notebook-Computer bei Sony registrieren lassen, können Sie die Vorteile des ausgezeichneten Sony-Kundenservices nutzen:

VAIO-Link – Nehmen Sie Verbindung mit dem Sony Kundenservice-Zentrum per Internet oder E-Mail auf (die Adressen finden Sie in Ihrer VAIO-Link Kundenservice-Broschüre). Garantie – Für höheren Investitionsschutz. Die allgemeinen Geschäftsbedingungen entnehmen Sie bitte der Garantie. Weitere Informationen finden Sie in Ihrer VAIO-Link Kundenservice-Broschüre.

Zur Online-Registrierung des Sony Notebook-Computers gehen Sie bitte wie folgt vor:

1 Klicken Sie auf dem Desktop auf die Schaltfläche Willkommen. 2 Klicken Sie auf Weiter. 3 Klicken Sie auf Internet. 4 Füllen Sie das Online-Registrierungsformular aus. 5 Rollen Sie die Anzeige nach unten und klicken Sie auf Absenden. 6 Klicken Sie auf OK.

Benutzen der Tastatur

Die Tastatur Ihres Notebooks ist der eines Desktop-Computers sehr ähnlich. Sie verfügt jedoch über zusätzliche Tasten, die bestimmten Funktionen des Notebooks zugeordnet sind.

Tasten Beschreibung

Integrierter Ziffernblock

Enthält die Tasten eines typischen Taschenrechners. Verwenden Sie den integrierten Ziffernblock zur Eingabe von Zahlen oder für mathematische Berechnungen, wie z. B. Addition und Subtraktion. Zur Aktivierung des Ziffernblocks ist die Num Lk-Taste zu drücken. (Haben Sie diese Taste gedrückt, leuchtet die Anzeige Num Lock.)

Tasten	Beschreibung
Navigationstasten	Verschiedene Tasten dienen der Bewegung des Cursors im Display.
Korrekturtasten	Die Insert-, Rück- und Delete-Tasten ermöglichen es Ihnen, in Ihren Dokumenten Korrekturen durchzuführen.
Funktionstasten	Die zwölf Funktionstasten am oberen Rand der Tastatur werden dazu verwendet, vordefinierte Aufgaben auszuführen. Zum Beispiel hat die Taste F1 in vielen Anwendungen die Funktion einer Hilfe-Taste. Die Aufgabe, die einer Funktionstaste zugewiesen wird, kann sich von einer Anwendung zur anderen ändern.
Escape-Taste	Die Taste Esc (Escape) wird dazu verwendet, bereits eingegebene Befehle abzubrechen.
Prt Sc-Taste	Die Taste Prt Scerzeugt einen elektronischen Schnappschuß vom Bildschirm und speichert ihn in der Windows Zwischenablage. Anschließend können Sie den Bildschirminhalt in ein Dokument einfügen und ausdrucken.
Kombinations-tasten	Mehrere Tasten werden immer zusammen mit mindestens einer anderen Taste verwendet: Strg-, Alt- und Umschalt-Taste. Werden die Strg- und Alt-Taste zusammen mit einer anderen gedrückt, ergibt sich die Möglichkeit, Befehle auf eine andere Weise einzugeben. Zum Beispiel können in vielen Anwendungen anstelle des Befehls Speichern in einem Windows-Menü die Tasten Strg und S (angegeben als Strg+S) gedrückt werden. Die Umschalt-Taste wird dazu verwendet, Großbuchstaben oder Sonderzeichen wie & und $ einzugeben.

Ihr Notebook-Computer

Benutzen der Tastatur

Tasten Beschreibung

Windows®-Taste	Die Taste mit dem Windows®-Logo zeigt das Startmenü von Windows®an. Das Drücken dieser Taste entspricht einem Klicken auf die Start-Schaltfläche in der Task-Leiste. Weitere Einzelheiten finden Sie im Kapitel Kombinationen und Funktionen mit der Windows®-Taste.
Fn-Taste	Die Fn-Taste wird in Kombination mit anderen Tasten verwendet, um Befehle einzugeben. Siehe auch „Kombinationen und Funktionen mit der Fn-Taste“.
Anwendungstaste	Die Anwendungstaste zeigt ein Kontextmenü an; wird diese Taste gedrückt, so entspricht dies dem Klikken auf die rechte Maustaste.

Kombinationen und Funktionen mit der Windows ^® -Taste

Kombinationen Funktionen
+ F1 Zeigt die Windows-Hilfe an.
+ Tab	Schaltet auf der Task-Leiste von einer Schaltfläche zur nächsten.
+ E Zeigt den Windows-Explorer an.
+ F	Zeigt das Windows-Suchfenster an: In dem Fenster Suchen nach:Alle Dateien können Sie nach Dateien oder Ordnern suchen. Dies entspricht dem Befehl Suchen und anschließendem Klicken auf Dateien oder Ordner im Start-Menü.
+ Ctrl + F	Zeigt das Windows-Suchfenster an: Suchen nach: Computer, in dem Sie nach anderen Computern suchen können. Dies entspricht dem Befehl Suchen und anschließendem Klicken auf Computer im Start-menü.
+ M Minimiert alle angezeigten Fenster.
Shift + + M	Zeigt alle minimierten Fenster wieder in ihrer ursprünglichen Größe an.
+ R	Zeigt das Fenster Ausführen an. Dies entspricht der Auswahl Ausführen im Start-Menü.
Fn + + Insert	Zeigt das Fenster Eigenschaften an. Dies entspricht dem Doppelklicken auf das Systemsymbol in der Systemsteuerung.

LED-Anzeigen

Anzeige Funktionen
Stromversorgung1	Eingeschaltet: Anzeige leuchtet grün. Systemruhe: Anzeige leuchtet gelb. System-Standby: Anzeige blinkt gelb.
Akku 11	Zeigt den Status des auf der linken Seite des Computers in das Akkufach eingesetzten Akkus an.
2	Zeigt den Zustand des Akkus im Mehrzweckschacht auf der rechten Seite des Notebooks an.
Festplatte	Leuchtet, wenn Daten von der Festplatte gelesen oder auf diese geschrieben werden. Wenn diese Anzeige leuchtet, sollten Sie weder den Standby-Modus einleiten noch den Computer ausschalten.
Anzeige Ein Aus
Festplatte	D a t e n w e r d e n v o n d e r Festplatte gelesen oder auf diese geschrieben.Wenn diese Anzeige leuchtet, sollten Sie weder den Standby-Modus einleiten noch den Computer ausschalten.	Es erfolgt kein Zugriff auf die Festplatte.
Num Lock	Leuchtet auf, wenn der integrierte Ziffernblock aktiv ist.	Erlischt, wenn die alphanumerischen Tasten der Tastatur aktiv sind.

Ihr Notebook-Computer

Benutzen der Tastatur

33

Caps Lock	Leuchtet auf, wenn die Feststell-Taste gedrückt wurde und demzufolge nur Großbuchstaben geschrieben werden. Wurde die Feststell-Taste gedrückt, können Sie mit der Umschalt-Taste wieder auf die Eingabe von Kleinbuchstaben zurückschalten.	Erlischt, wenn durch das Drükken der Umschalt-Taste wieder auf das Schreiben von Kleinbuchstaben umgeschaltet wurde (es sei denn, Sie halten die Umschalt-Taste gedrückt).
Scroll Lock	Leuchtet, wenn die Taste Scr Lk gedrückt wurde und der Bildschirminhalt softwareabhängig gerollt werden soll. (Wie gerollt wird, hängt von der jeweiligen Anwendung ab. Diese Taste hat jedoch in vielen Anwendungen keine Funktion.)	Erlischt, wenn die auf dem Bildschirm angezeigten Informationen den normalen Tastenbefehlen (z. B. Bild-auf, Bild-ab) folgen sollen.

Kombinationen und Funktionen mit der Fn-Taste

Kombination/Merkmal Funktionen
Fn+ (ESC)Standby-Modus	Versetzt das System in den Modus „System-Standby“ (eine Energiesparstufe). Zur Rückkehr in den aktiven Zustand drücken Sie einfach eine beliebige Taste.
Fn+ □(F2)Zeigt den Status der Stromversorgung an	Zeigt den Status der Stromversorgung an
Fn+ (×)Lautsprecherschalter	Schaltet den eingebauten Lautsprecher ein und aus.
Fn+ □(F4)Lautstärke der Lautsprecher	Stellt die Lautstärke der eingebauten Lautsprecher ein.Zur Erhöhung der Lautstärke drücken Sie Fn+F4 und anschließend ↑ oder ►.Zur Verringerung der Lautstärke drücken Sie Fn+F4 und anschließend ↓ oder ◀.
Fn+ ⚙(F5)Helligkeitsregelung	Stellt die Helligkeit des Displays ein.Zur Erhöhung der Helligkeit drücken Sie Fn+F5 und anschließend ↑ oder ►.Zur Verringerung der Helligkeit drücken Sie Fn+F5 und anschließend ↓ oder ◀.
Fn+ ⭕(F6)Kontrastregelung	Nicht verfügbar

Ihr Notebook-Computer

Benutzen der Tastatur

Kombination/Merkmal Funktionen

Fn+ [LCD7) VGA]Umschalten auf das externe Display	Schaltet den Bildschirminhalt wahlweise auf das integrierte Display, einen externen Monitor (angeschlossen am Monitoranschluß) oder auf beide Geräte.
	Nur LCD → LC-Display und externer Monitor↓↓ Nur externer Monitor ←
Fn+ [LCD] / TV (F8)	Schaltet den Bildschirminhalt wahlweise auf das integrierte Display, das Fernsehgerät (an den Videoausgang angeschlossen) oder auf beide Geräte.Siehe AV-Geräte Seite 69.
Fn+ (12)Schlafmodus	Im Schlafmodus verbraucht der Computer die geringste Energie. Mit diesem Befehl wird der Zustand des Systems und der externen Geräte auf der Festplatte gespeichert und anschließend der Computer ausgeschaltet.
Fn+SSystemruhe	Versetzt den Computer in die Energiesparstufe Systemruhe. Zur Rückkehr in den aktiven Zustand drücken Sie einfach eine beliebige Taste.

Ihr Notebook-Computer

Touchpad

Weitere Informationen über Touchpadmerkmale wie Klicken mit beiden Tasten, Einstellen der Touchpadgeschwindigkeit sowie Web Assist-, Tap Off- und Startfunktionen finden Sie in der Online-Hilfe der Mauseigenschaften. Sie rufen die Online-Hilfe der Mauseigenschaften auf, indem Sie auf die Schaltfläche Start klicken, Einstellen auswählen und dann auf Systemsteuerung klicken. Klicken Sie auf das Symbol Maus in der Systemsteuerung und anschließend auf die Schaltfläche Hilfe.

Touchpad

Die Tastatur ist mit einem berührungsempfindlichen Zeigegerät ausgerüstet, das Touchpad genannt wird. Mit Hilfe dieses Touchpads können Sie den Mauszeiger bewegen, Objekte anklicken und ziehen.

Vorgang Beschreibung

Zeigen	Fahren Sie mit einem Finger über das Touchpad, und positionieren Sie den Mauszeiger auf ein Element oder Objekt.
Klicken	Drücken Sie die linke Taste einmal.
Doppelklicken	Drücken Sie die linke Taste zweimal hintereinander.
Klicken mit der rechten Taste	Drücken Sie die rechte Taste einmal. In vielen Anwendungen wird damit ein Kontextmenü mit einer Auswahl angezeigt.
Ziehen	Fahren Sie mit einem Finger über das Touchpad, während die linke Taste gedrückt wird.

Ihr Notebook-Computer

37

Touchpad

Bildlauf

Zum Rollen in vertikaler Richtung bewegen Sie Ihren Finger entlang des rechten Touchpad-Randes. Zum Rollen in horizontaler Richtung bewegen Sie Ihren Finger entlang des unteren Touchpad-Randes. (Die Rollen-Funktion steht nur bei Anwendungen zur Verfügung, die das Rollen mit dem Touchpad unterstützen.)

Ihr Notebook-Computer

Diskettenlaufwerk

Diskettenlaufwerk

Der Computer wird mit einem bereits im Mehrzweckschacht installierten Diskettenlaufwerk geliefert.

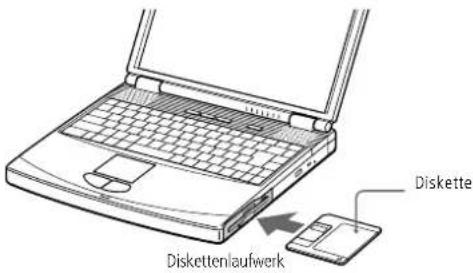

Einlegen einer Diskette

1 Halten Sie die Diskette mit dem Etikett nach oben. 2 Schieben Sie die Diskette in das Laufwerk, bis sie hörbar einrastet.

Ihr Notebook-Computer

Diskettenlaufwerk

Gelingt es Ihnen nicht, eine Diskette aus dem Laufwerk zu entnehmen, so entnehmen Sie das Diskettenlaufwerk aus dem Mehrzweckschacht.

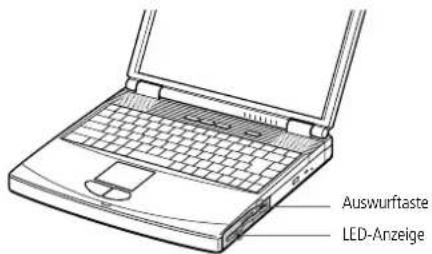

Drücken Sie nicht die Auswurftaste, solange die LED-Anzeige leuchtet. Andernfalls können Daten verlorengehen.

So entnehmen Sie eine Diskette

Wenn Sie die Diskette nicht mehr benötigen, warten Sie, bis die LED-Anzeige des Diskettenlaufwerks verlischt, und drücken Sie dann die Auswurftaste.

So entnehmen Sie das Diskettenlaufwerk

1 Schalten Sie den Computer aus. 2 An der Unterseite des Laufwerks befindet sich ein Entriegelungshebel. Schieben Sie diesen Hebel in Pfeilrichtung.

3 Ziehen Sie das Laufwerk aus dem Mehrzweckschacht heraus. 4 Setzen Sie die Schachtabdeckung ein.

Siehe Schachtabdeckung Seite 57.

Ihr Notebook-Computer

Diskettenlaufwerk

Wiedereinsetzen des Diskettenlaufwerks

1 Schalten Sie den Computer aus. 2 Befindet sich im Mehrzweckschacht ein Gerät, so ist dieses zu entnehmen. Weitere Informationen finden Sie in Entnehmen des Zweitakkus. 3 Setzen Sie das Diskettenlaufwerk mit dem Metallteil nach oben in den Mehrzweckschacht ein. Schieben Sie das Laufwerk hinein, bis der Entriegelungshebel einrastet.

Ihr Notebook-Computer

DVD-ROM

DVD-ROM

Ihr Computer ist mit einem DVD-ROM-Laufwerk ausgestattet.

In das DVD-ROM-Laufwerk können sowohl DVD-ROMs als auch CD-ROMs eingelegt werden.

Einlegen einer CD-ROM/DVD-ROM

1. Schalten Sie den Computer ein. 2. Drücken Sie die Auswurftaste, um die DVD-ROM-Schublade herauszufahren. Die Schublade wird herausgefahren.

3. Legen Sie die CD-ROM mit dem Etikett nach oben in die Schublade. Drücken Sie die CD/DVD auf die Antriebsnabe, bis sie hörbar einrastet.

4. Schließen Sie die Schublade, indem Sie diese sanft in das Laufwerk hineinschieben.

Ihr Notebook-Computer

DVD-ROM

Sie können keine DVD-ROM/CD-ROM einlegen, während sich der Computer im Standby- oder Schlafmodus befindet. Achten Sie darauf, dass die DVD-ROM/CD-ROM sicher von den Fingern der Antriebsnabe gehalten wird. Wenn die DVD-ROM/CD-ROM nicht fest sitzt, kann Ihr Laufwerk beschädigt werden und lässt sich dann möglicherweise nicht mehr öffnen.

Wenn Sie die DVD-ROM/CD-ROM nicht mehr benötigen, warten Sie, bis die LED-Anzeige des Laufwerks erlischt, und drücken Sie dann die Auswurftaste, um die DVD-ROM/CD-ROM zu entnehmen.

Sie können keine DVD-ROM/CD-ROM herausnehmen, während sich der Computer im Standby- oder Schlafmodus befindet. Weitere Informationen über den Standby- oder Schlafmodus finden Sie im Abschnitt Standby-Modus.

Fährt die Schublade nach dem Drücken der Auswurftaste nicht aus dem Laufwerk heraus, schalten Sie den Computer aus und führen Sie zum manuellen Entriegeln der Schublade einen dünnen, spitzen Gegenstand in die Notauswurföffnung ein.

Ihr Notebook-Computer

DVD-ROM

So geben Sie DVD-ROMs wieder

Zur Gewährleistung einer optimalen Wiedergabequalität Ihrer DVD-ROMs sollten Sie die folgenden Empfehlungen beachten.

Ihr Computer sollte während der Wiedergabe von DVD-Filmen bzw. während der Verwendung von DVD-Anwendungen nicht an den Port-Replikator angeschlossen sein. Schließen Sie vor der Wiedergabe eines DVD-ROM-Films alle anderen geöffneten Anwendungen.

Wenn Sie DVD-Filme im Akkubetrieb abspielen, sollten Sie das Energiesparprofil „DVD“ aktivieren. Bei anderen Profilen kann die Filmwiedergabe stocken.

In Abhängigkeit von den ausgewählten Bildschirmeigenschaften müssen Sie möglicherweise den Befehl Fn+F drücken, um den Film in Bildschirmgröße anzuzeigen.

Auf DVDs sind in der Regel Regionalcodes angegeben, die darauf hinweisen, mit welchen DVD-Playern die DVD abgespielt werden kann. Mit dem eingebauten DVD-Laufwerk können Sie nur DVDs mit den Regionalcodes „2“ oder „ALL“ abspielen.

Versuchen Sie nicht, die Einstellungen für den Regionalcode Ihres DVD-ROM-Laufwerks zu ändern. Fehler, die durch die Änderung des Regionalcodes Ihres DVD-ROM-Laufwerks entstehen, fallen nicht unter die Garantie.

Wenn sich im DVD-Laufwerk eine Video-DVD befindet, können Sie mit der Tastenkombination Fn+F8 nicht zwischen LCD- und TV-Anzeige umschalten.

Weitere Informationen über die Wiedergabe von Video-DVDs finden Sie in der Online-Hilfe von Media Bar.

Ihr Notebook-Computer

PC Cards

PC Cards

Ihr Computer ist mit zwei PC Card-Steckplätzen ausgerüstet. PC Cards ermöglichen Ihnen den Anschluß tragbarer externer Geräte.

So setzen Sie eine PC Card ein

Der untere Steckplatz ist für PC Cards vom Typ III zu verwenden.

Einige Geräte funktionieren nicht einwandfrei, wenn Sie wiederholt aus dem Standby- oder Schlafmodus in den Normalmodus zurückkehren.

Der Computer kehrt aber auf jeden Fall in seinen Ausgangszustand zurück, wenn Sie ihn neu starten.

Ihr Notebook-Computer

PC Cards

Wenden Sie beim Einsetzen einer PC Card keine Gewalt an. Die Kontaktstifte könnten beschädigt werden. Falls Sie beim Einsetzen einer PC Card Schwierigkeiten haben, prüfen Sie, ob das Etikett nach oben zeigt. Informationen über die Installation und Benutzung finden Sie im Handbuch Ihrer PC Card.

Wenn Sie bei eingesetzter PC Card zwischen Normalbetrieb und Schlaf- oder Standby-Modus wechseln, werden möglicherweise einige Geräte von Ihrem Computer nicht erkannt. Dieses Problem lässt sich durch einen Neustart des Computers beheben.

Bevor Sie die PC Card entfernen, klicken Sie auf der Task-Leiste auf das PC Card-Symbol und schließen die PC Card-Verbindung.

Vor dem Entfernen der Karte müssen alle Anwendungen geschlossen werden, die auf die PC Card zugreifen, anderenfalls droht Datenverlust.

PC Card-Steckplätze können gleichzeitig zwei PC Cards vom Typ I, zwei vom Typ II oder eine vom Typ III aufnehmen. Diese Steckplätze sind kompatibel mit dem Card Bus-Port.

Zur Verwendung einiger PC Cards kann es erforderlich sein, nicht benutzte Geräte zu deaktivieren. Deaktivieren Sie mit Hilfe des Sony Notebook Setup-Programms alle Geräte, die Sie gegenwärtig nicht benutzen. Näheres finden Sie im Abschnitt „Sony Notebook Setup“ in Ihrem Software-Handbuch.

Achten Sie darauf, dass Sie die neueste Version des von Ihrem PC Card-Hersteller gelieferten Softwarereibers verwenden.

Taucht in der Systemsteuerung unter „Eigenschaften für System“/„Gerätemanager“ das Zeichen „!“ neben der PC Card auf, entfernen Sie die Treibersoftware, und installieren Sie diese noch einmal.

Möglicherweise sind nicht alle PC Cards bzw. PC Card-Funktionen für diesen Computer geeignet.

Vor dem Einsetzen oder Entfernen einer PC Card ist es nicht erforderlich, den Computer auszuschalten.

Schieben Sie die PC Card mit dem Etikett nach oben in den PC Card-Steckplatz. Schieben Sie die Karte sanft in den Steckplatz, bis sie fest in den Anschlüssen sitzt. Der PC Card-Auswurfhebel springt heraus. Ziehen Sie den Auswurfhebel noch weiter heraus, und drücken Sie ihn dann nach hinten zum Steckplatz.

Ihr Notebook-Computer

PC Cards

So entfernen Sie eine PC Card

Gehen Sie nach den folgenden Schritten vor, um die PC Card bei eingeschaltetem Computer zu entnehmen. Wenn die PC Card nicht ordnungsgemäß entnommen wird, kann es zu Störungen in Ihrem System kommen. Wenn der Computer bereits ausgeschaltet ist, überspringen Sie die Schritte 1 bis 6.

1 Klicken Sie in der Task-Leiste von Windows® auf die Schaltfläche Start, gehen Sie mit dem Mauszeiger auf Einstellungen, und klicken Sie auf Systemsteuerung. 2 Doppelklicken Sie auf Hardware hinzufügen/entfernen. 3 Klicken Sie auf Weiter, dann auf Ein Gerät deinstallieren und dann klicken Sie auf Weiter. 4 Wählen Sie den Namen der entsprechenden PC Card aus der Liste aus, und klicken Sie dann auf Weiter. 5 Klicken Sie auf Weiter, um die Deinstallation der PC Card zu bestätigen. 6 Klicken Sie auf Fertigstellen. 7 Drücken Sie den PC Card-Auswurfhebel. 8 Fassen Sie die Karte vorsichtig, und ziehen Sie sie heraus.

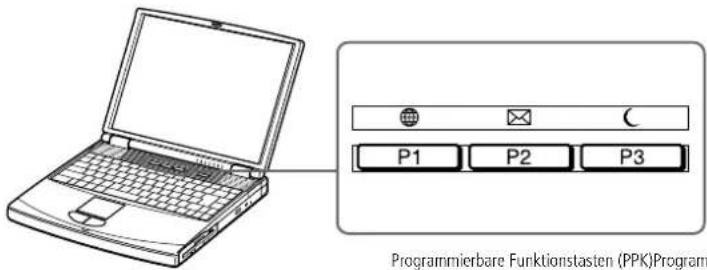

Programmierbare Funktionstasten (PPK)

Betätigen Sie eine programmierbare Funktionstaste, um Ihre bevorzugte Software zu starten, ohne dazu auf die erforderlichen Symbole auf dem Desktop zu klicken.

PPK-Standardbelegung

Sie können die programmierbaren Tasten entweder einzeln oder in Kombination mit anderen Tasten auf der Tastatur drücken, z. B. Umschalt + PPK, Strg + PPK oder Alt + PPK.

Wenn Sie bei ausgeschaltetem Computer die Taste PPK drücken, wird die Stromversorgung eingeschaltet und die entsprechende Anwendung gestartet. Standardmäßig sind folgende Tastenbelegungen eingestellt:

Taste bzw. Anwendung/Modus Tastenkombination

P1 Website des Club VAIO

P2 E-Mail (Outlook Express)

Ihr Notebook-Computer

Programmierbare Funktionstasten (PPK)

Taste bzw. Anwendung/Modus Tastenkombination

P3 System-Standby

Alt + P1 Die VAIO-Link-Website

Shift + P1 Die VAIO-Website

Ctrl + P1 Internet Explorer

Ctrl + P3 EULA

Ihr Notebook-Computer

Das Modem

* Mit Ihrem VAIO Notebook Computer wird ein länderspezifischer Telefonstecker mitgeliefert, mit dem Sie das Telefonkabel an der Telefonsteckdose anschließen können.

Ihr Computer kann über das Modem nicht an Münzfernsprecher angeschlossen werden und funktioniert möglicherweise nicht an einem Mehrfach- oder Nebenstellenanschluß. Bei bestimmten Anschlußmöglichkeiten kann ein zu hoher elektrischer Strom fließen, der zu einer Fehlfunktion des internen Modems führen kann.

Telefonkabel und Stecker sind TNV-konform (Fernmeldenetzspannung) und entsprechen der Norm EN 60950.

Es wird nur DTMF (Mehrfrequenzwahlverfahren) (Tonwahl) unterstützt.

Das Modem

Ihr Notebook-Computer ist mit einem internen Modem ausgestattet. Informationen zur Verwendung des Modems entnehmen Sie bitte dem Kapitel "Modem für die Verwendung konfigurieren" in Ihrem Software-Handbuch.

Anschluss einer Telefonleitung

Um Mitglied in einem Online-Dienst zu werden, im Internet zu surfen, Ihr Notebook mitsamt Software registrieren zu lassen und Verbindung mit dem Sony Kundenservice-Zentrum aufnehmen zu können, müssen Sie Ihren Computer mit einer Telefonleitung verbinden.

1. Stecken Sie ein Ende des Telefonkabels in den Telefonanschluss am Computer.

2. Stecken Sie das andere Kabelende in die Telefonsteckdose in der Wand. *

Ihr Notebook-Computer

Smart Connect und Smart Connect Monitor

Wenn Sie mit Smart Connect zwei VAIO-Computer miteinander verbinden, müssen Sie jedem Computer einen eindeutigen Namen zuweisen, an dem er erkannt werden kann, wenn die beiden Computer vernetzt werden.

Die i.LINK-Kabel mit den folgenden Teilenummern sind mit Ihrem VAIO-Notebook-Computer kompatibel: VMC-IL4415 (ein 1,5 m langes Kabel mit 4-poligen Anschlüssen an beiden Enden), Serie VMC-IL4408 (ein 0,8 m langes Kabel mit 4-poligen Anschlüssen an beiden Enden).

Informationen darüber, welche Peripheriegeräte mit Ihrem Notebook kompatibel sind, erhalten Sie in der Kompatibilitätstabelle.

Smart Connect und Smart Connect Monitor

Mit Hilfe von Smart Connect können Sie Dateien in einen anderen (mit Smart Connect ausgestatteten) VAIO-Computer kopieren und dort bearbeiten oder löschen, wenn dieser über ein i.LINK™-Kabel angeschlossen ist.

Sie können auch Dokumente auf einem Drucker ausgeben, der an einen anderen VAIO-Computer angeschlossen ist.

Nähere Informationen finden Sie im Online-Benutzerhandbuch von Smart Connect und Smart Connect Monitor.

Ihr Notebook-Computer

Energiesparstufen

Fällt die Akkuladung unter einen Wert von 10 %, sollten Sie entweder zum Wiederaufladen des Akkus den Netzadapter an Ihr Notebook anschließen oder Ihren Computer ausschalten und einen voll geladenen Akku einsetzen.

Energiesparstufen

Wenn Sie Ihren Computer mit einem Akku betreiben, dann können Sie zum Verlängern der Betriebsdauer die Energiesparfunktionen nutzen. Zusätzlich zur normalen Betriebsart (Normalmodus), die es Ihnen erlaubt, bestimmte Geräte abzuschalten, verfügt Ihr Computer über drei verschiedene Energiesparstufen: Systemruhe, System-Standby und Systemschlaf.

Verwenden Sie als Stromquelle einen Akku, so sollten Sie wissen, daß der Computer automatisch in den Schlafmodus schaltet, wenn die verbleibende Akkukapazität unter 7 fällt, gleichgültig, welche Energiesparstufe Sie gewählt haben. Weitere Informationen hierzu finden Sie im Abschnitt „Energiesparfunktionen“ in Ihrem Software-Handbuch.

Normalmodus

Dies ist der normale Zustand Ihres Computers, wenn er in Betrieb ist. In dieser Betriebsart leuchtet die Stromversorgungsanzeige grün. Um Energie zu sparen, können Sie ein bestimmtes Gerät wie das Display oder die Festplatte abschalten.

Systemruhe

Diese Energiesparstufe ist dann empfehlenswert, wenn Sie Ihren Computer kürzere Zeit nicht benötigen. Die Festplatte und das Display werden abgeschaltet, und der Prozessor wechselt in den Schlafmodus. In dieser Betriebsart leuchtet die Stromversorgungsanzeige gelb.

So aktivieren Sie den Ruhemodus

Drücken Sie Fn+S. Der Ruhemodus kann auch über das Programm PowerPanel aktiviert werden.

Ihr Notebook-Computer

52

Energiesparstufen

Wenn Sie den Netzschalter länger als vier Sekunden drücken, wird das Notebook abgeschaltet.

So kehren Sie in den Normalmodus zurück

Drücken Sie eine beliebige Taste.

Standby-Modus

Der Computer speichert den aktuellen Systemzustand im RAM und schaltet die Stromversorgung für den Prozessor ab. In dieser Betriebsart blinkt die Stromversorgungsanzeige gelb.

So aktivieren Sie den Standby-Modus

Drücken Sie die Tastenkombination Fn+Esc, oder betätigen Sie kurz den Netzschalter. Der Standby-Modus kann auch über das Programm PowerPanel aktiviert werden.

So kehren Sie in den Normalmodus zurück

Drücken Sie eine beliebige Taste.

Sie können keine DVD-ROM/CD-ROM einlegen, während sich der Computer im Standby- oder Schlafmodus befindet.

Schlafmodus

Der Zustand des Systems wird auf der Festplatte gespeichert, und anschließend wird die Stromversorgung abgeschaltet. Die Stromversorgungsanzeige ist in diesem Modus ausgeschaltet.

Aktivieren des Schlafmodus

Drücken Sie Fn+F12. Der Schlafmodus kann auch über das Programm PowerPanel aktiviert werden.

So kehren Sie in den Normalmodus zurück

Drücken Sie den Netzschalter, dadurch wird der Computer eingeschaltet. Der Computer kehrt in den zuletzt gültigen Zustand zurück.

Ihr Notebook-Computer

53

Energiesparstufen

☐ Rückkehr in den Normalmodus: Schlafmodus → Standby-Modus → Ruhemodus ☐ Bei der Rückkehr aus dem Standby-Modus wird weniger Zeit benötigt als bei der Rückkehr aus dem Schlafmodus. Stromverbrauch: Ruhemodus → Standby-Modus → Schlafmodus Im Ruhemodus wird mehr Energie verbraucht als im Schlafmodus.

Ihr Notebook-Computer

Zweitakku

Zweitakku

Sie können einen zweiten Akku erwerben.

Die Betriebszeit des Computers wird durch die Verwendung von zwei Akkus verlängert.

Verwenden Sie zwei Akkus, so wird der Akku, den Sie zuerst einsetzen, als erster geladen.

Mit der Ladung des danach eingesetzten Akkus wird begonnen, sobald der zuerst eingesetzte Akku eine Kapazität von 85 % erreicht hat.

Welcher Akku gerade geladen wird, können Sie an der Akkuanzeige erkennen.

So setzen Sie einen zweiten Akku ein

1 Entfernen Sie das Gerät, wenn sich das Diskettenlaufwerk im Mehrzweckschaft befindet. 2 Siehe Diskettenlaufwerk Seite 38. 3 Setzen Sie den Akku in den Mehrzweckschacht ein. 4 Die Anzeige für den Akku 2 leuchtet nun auf.

Ihr Notebook-Computer

Zweitakku

Zur Prüfung der verbleibenden Betriebszeit mit dem Akku siehe auch Anzeigen von Akku-Informationen in Ihrem Software-Handbuch.

Wenn Sie zwei Akkus verwenden, können Sie einen von ihnen entfernen, ohne den Computer herunterzufahren. Wenn Sie den einen Akku entfernen, stellen Sie sicher, daß die Anzeige des anderen leuchtet. Wenn die Anzeige des Akkus, den Sie entfernen möchten, leuchtet, klicken Sie mit der rechten Maustaste in der Task-Leiste auf 📂nd dann auf Benutzten Akku umschalten.

5 Damit der Akku sicher im Computer sitzt, ist die Schachtabdeckung wieder einzusetzen. Schieben Sie den Auswurfhebel unten an der Schachtabdekkung in Richtung der Vorderseite des Computers, um die Abdeckung zu verriegeln. Schachtabdeckung.

Laden des zweiten Akkus

Lassen Sie den Akku im Computer, wenn dieser an das Stromnetz angeschlossen ist. Wird der Akku geladen, blinkt die Akkuanzeige.

Ihr Notebook-Computer

Zweitakku

So entnehmen Sie den Zweitakku

1 Am Boden der Schachtabdeckung befindet sich ein Auswurfhebel. Zum Herausnehmen des Akkus schieben Sie den Hebel in Richtung des Pfeils 1 und schieben dann den Entriegelungshebel an der Unterseite des Computers in Richtung des Pfeils 2.

2 Entfernen Sie die Schachtabdeckung, und ziehen Sie anschließend den Akku heraus. 3 Setzen Sie die Schachtabdeckung wieder ein.

Ihr Notebook-Computer

Schachtabdeckung

Schachtabdeckung

Die Schachtabdeckung schützt den leeren Mehrzweckschacht.

Einsetzen der Schachtabdeckung

1 Befindet sich im Mehrzweckschacht ein Gerät, so ist dieses zu entnehmen. 2 Ziehen Sie die Führung der Schachtabdeckung heraus, und schieben Sie die Schachtabdeckung in Pfeilrichtung, bis sie hörbar einrastet.

Vor dem Anschließen externer Geräte sind der Computer und sämtliche externen Geräte abzuschalten. Das Netzkabel ist erst nach dem Einstecken aller Kabel zu den externen Geräten anzuschließen. Schalten Sie Ihren Computer erst ein, nachdem alle externen Geräte eingeschaltet wurden.

Anschluss externer Geräte

Ihr Notebook gewinnt durch den Anschluss der folgenden externen Geräte an Funktionsvielfalt. Außerdem können Sie die im Handbuch Hinweise zur Software beschriebene Software nutzen.

Port-Replikator (Seite 59) Drucker (Seite 63) Externes Display (Seite 65) AV-Geräte (Seite 69) Memory Sticks™ (Seite 70) Digitalcamcorder (Seite 71) MiniDisc-Deck mit MD-Player (Seite 74) Gerät mit USB-Schnittstelle (Universal Serial Bus) (Seite 77) Externe Lautsprecher (Seite 78) Externes Mikrofon (Seite 79)

Der Port-Replikator darf nur mit einem Netzteil betrieben werden, das mit Ihrem Notebook geliefert wird, oder optional mit einem Netzadapter PCGA-AC19V. Das Netzteil darf während des Betriebs weder vom Port-Replikator noch von der Steckdose getrennt werden, da es sonst zu Datenverlust oder Hardwarefehlern kommen kann.

Alle Anschlüsse sind SELV-kompatibel (Sicherheits-Kleinspannung) und entsprechen der Norm EN 60950.

Port-Replikator

Ihr Notebook kann durch einen zusätzlich erhältlichen Port-Replikator erweitert werden. Mit Hilfe eines Port-Replikators können Sie an Ihren Computer externe Geräte anschließen.

1 Netzwerk (Ethernet)

5 USB-Anschluss

(Seite 77)

2 Monitor

(Seite 65)

6 Drucker

(Seite 64)

3 10101 Serieller Anschluß

7 = DC In

(Seite 61)

4 / https/Tastatur

(Seite 76)

Anschluß externer Geräte

Port-Replikator

Zur vollständigen Trennung Ihres Port-Replikators vom Netz ist der Netzadapter aus der Netzsteckdose zu ziehen.

Wenn Sie Ihren Computer am Port-Replikator angeschlossen haben, sollten Sie nicht versuchen, den Akku einzusetzen oder zu entnehmen. Durch das Anheben und Drehen des Computers mit angeschlossenem Port-Replikator kann die Stromversorgung kurzzeitig unterbrochen werden.

Bitte achten Sie darauf, daß die Netzsteckdose leicht zugänglich ist.

Anschluß Ihres Computers an den Port-Replikator

Wenn Sie Ihren Computer bei angeschlossenem Port-Replikator einschalten wollen, müssen Sie den Netzadapter direkt mit dem Replikator verbinden.

1 Schalten Sie den Computer aus, und entfernen Sie sämtliche externen Geräte. 2 Nehmen Sie die an der Unterseite des Computers befindliche Schutzabdeckung des Port-Replikators ab.

3 Setzen Sie den Computer mit der Unterseite auf den Port-Replikator, bis er fest einrastet.

Anschluss externer Geräte

Port-Replikator

Wenn Sie den Port-Replikator zum ersten Mal benutzen, wird die Installation des Netzwerktreibers automatisch gestartet. Die mit dem Port-Replikator gelieferte Diskette wird nicht benötigt.

4 Stecken Sie das vom Netzadapter kommende Kabel in den Netzanschluss DC In am Port-Replikator. Schließen Sie den Netzadapter mit dem Netzkabel an die Netzsteckdose an.

5 Die Stromversorgungsanzeige leuchtet grün.

6 Schalten Sie den Computer ein.

Anschluss externer Geräte

Port-Replikator

Trennung Ihres Computers vom Port-Replikator

1 Schalten Sie Ihren Computer und die angeschlossenen externen Geräte aus. 2 Ziehen Sie an den beiden seitlichen Hebeln des Port-Replikators, um den Computer vom Replikator zu lösen. 3 Ziehen Sie den Computer vom Port-Replikator ab. 4 Setzen Sie die Abdeckung des Port-Replikators an der Unterseite des Computers wieder ein.

Es ist äußerst wichtig, die Abdeckung des Port-Replikator-Anschlusses zu schließen, nachdem Sie Ihren Computer vom Port-Replikator getrennt haben. Wenn die Abdeckung geöffnet bleibt, kann Schmutz in das Innere gelangen und den Computer beschädigen.

Anschluss externer Geräte

Drucker

Drucker

Sie können einen Windows-kompatiblen Drucker an Ihr Notebook anschließen.

So schließen Sie einen Drucker am USB-Anschluss an

Sie können einen mit Ihrer Windows®-Version kompatiblen USB-Drucker an Ihren Computer anschließen.

☐ Der USB-Anschluss ist an Ihrem Computer und Drucker mit dem Symbol ♂ gekennzeichnet. ☐ Stecken Sie das USB-Druckerkabel (optional) einfach in die USB-Buchsen beider Geräte ein.

Anschluss externer Geräte

Drucker

Weitere Informationen über die Installation und Verwendung des Druckers finden Sie im Druckerhandbuch.

Vor dem Einsatz des Druckers ist es eventuell erforderlich, die Einstellung für den Druckeranschluss in Sony Notebook Setup anzupassen. Weitere Informationen finden Sie im Abschnitt Sony Notebook Setup in Ihrem Software-Handbuch.

So schließen Sie einen Drucker am Druckeranschluss an

☐ Der Druckeranschluss ist am Computer mit dem Symbol 📄 gekennzeichnet. Stecken Sie das mit dem Drucker gelieferte Kabel in diesen Anschluss ein.

Anschluss externer Geräte

Externes Display

Weitere Informationen über die Installation und Verwendung finden Sie im Handbuch des Peripheriegerätes.

Externes Display

An Ihren Computer kann ein externer Monitor angeschlossen werden. Sie können Ihren Computer an jedes der nachfolgend aufgeführten Geräte anschließen:

Computermonitor (Monitor) □ Multimedia-Computermonitor □ Projektor

Angeschlossene externe Monitore können als zweite Bildschirme verwendet werden. Nur bei Windows®-Systemen können Sie das externe Display als Zweitmonitor nutzen, um einen virtuellen Desktop einzurichten (Weitere Informationen hierzu finden Sie im Abschnitt Verwenden der Doppelanzeige in Ihrem Software-Handbuch).

Anschließen eines externen Computermonitors

1 Der Monitoranschluss ist mit dem Symbol □ gekennzeichnet. Schließen Sie das Monitorkabel dort an. 2 Erforderlichenfalls ist das eine Ende des Monitor-Netzkabels mit dem Monitor und das andere Ende mit einer Netzsteckdose zu verbinden.

Anschluss externer Geräte

Externes Display

Anschließen eines Multimedia-Computermonitors

Sie können an Ihren Computer einen Multimedia-Computermonitor mit eingebauten Lautsprechern und Mikrofon anschließen.

1 Der Monitoranschluss ist am Computer mit dem Symbol □ gekennzeichnet. Schließen Sie das Monitorkabel dort an. 2 Der Ohrhöreranschluss ist am Computer mit dem Symbol Ω gekennzeichnet. Schließen Sie das Lautsprecherkabel dort an. 3 Der Mikrofonanschluss ist am Computer mit dem Symbol ♦ gekennzeichnet. Schließen Sie das Mikrofonkabel an diesen Anschluss an.

Anschluss externer Geräte

Externes Display

Weitere Informationen über die Installation und Verwendung des Projektors finden Sie in dessen Handbuch.

In Abhängigkeit vom verwendeten Computerdisplay und Projektor erfolgt die Anzeige auf dem integrierten Notebook-Display (LCD) und dem externen Projektorbildschirm möglicherweise nicht gleichzeitig.

Anschließen eines Projektors

Als externes Display kann auch ein Projektor, z.B. der Sony LCD-Projektor, verwendet werden.

Auswahl eines Displays

Wenn Sie an den Monitoranschluss Ihres Computers ein externes Display anschließen, können Sie den Ausgang auf das integrierte Display (LCD), den externen Monitor oder auf beide legen.

Zur Auswahl eines Displays verwenden Sie die Tastenkombination Fn+F7. Weitere Einzelheiten hierzu finden Sie im Abschnitt „Wahl des Anzeigemodus“ in Ihrem Software-Handbuch.

Anschluss externer Geräte

Externes Display

Zum DrückenSie		Ergebnis
Umschalten auf einen externen Monitor	Fn+F 7	Schaltet die Darstellung des Bildschirminhalts auf das integrierte Display (LCD), das an den Monitoranschluß angeschlossene externe Displaysowieaufbeidegleichzeitig.
		Nur LCD → LC-Display und externer Monitor↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↑↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

Anschluss externer Geräte

AV-Geräte

Weitere Informationen über die Installation und Verwendung finden Sie im Handbuch des Peripheriegerätes. Wenn Sie eine DVD in das DVD-Laufwerk einlegen, um ein Video über Ihr TV-Gerät anzusehen, ist es unter Umständen nicht möglich, die Anzeige mit der Tastenkombination Fn+F8 zwischen LC-Display und Fernsehgerät umzuschalten. Lösung: 1. Entnehmen Sie die DVD aus dem Laufwerk. 2. Nachdem Sie die DVD entnommen haben, schalten Sie mit Fn+F8 zwischen LC-Display und TV-Bildschirm um. Das Bild wird nun sowohl auf dem LC-Display als auch dem TV-Bildschirm angezeigt. Legen Sie die DVD wieder ein, und starten Sie die DVD-Software.

AV-Geräte

Sie können Audio/Video in hoher Qualität genießen, wenn Sie AV-Geräte an Ihren Computer anschließen.

Weitere Informationen finden Sie in den Handbüchern Ihrer AV-Geräte.

Anschließen eines Fernsehgerätes

Mit Hilfe von A/V-Kabeln kann ein mit Audio- und Videobuchsen ausgerüstetes Fernsehgerät angeschlossen werden. Schalten Sie den Eingangskanal des Fernsehgerätes auf externe Eingabe. Sie müssen auch die Systemkonfiguration Ihres Fernsehgerätes einstellen.

Anschluss externer Geräte

Memory Sticks™

Memory Sticks™

Sie können den internen Speicher der verwendeten Digitalkamera oder eines anderen Digitalgeräts mit Memory Sticks™ aufstocken. Um die Daten an den Computer zu übertragen, legen Sie den Memory Stick einfach in den optionalen PC Card-Adapter und stecken diesen in den PC Card-Einschub des Computers:

Nachdem Sie die Daten vom digitalen Gerät darauf gespeichert haben, legen Sie den Memory Stick in den PC Card-Adapter. 2 Schieben Sie die PC Card dann mit dem Etikett nach oben in den PC Card-Steckplatz Ihres Notebooks, bis der Auswurfhebel vollständig aus dem Notebook-Gehäuse herausragt. Drücken Sie dann den Auswurfhebel zurück in das Gehäuse. 3 Der Memory Stick wird vom System selbständig erkannt und im Fenster Arbeitsplatz als lokales Laufwerk angezeigt. Abhängig von der Konfiguration des Computers wird ihm ein passender Laufwerksbuchstabe zugewiesen.

Vorsichtsmaßnahmen und Spezifikationen entnehmen Sie bitte dem Benutzerhandbuch Ihres Memory Sticks.

Anschluß externer Geräte

Digitalcamcorder

Digitalcamcorder

An die i.LINK™ -Schnittstelle (IEEE-1394) kann ein Digitalcamcorder angeschlossen werden. Mit Hilfe der Bearbeitungsfunktionen der DVgate-Anwendung können Sie dann die gewünschten Änderungen an den Videos vornehmen.

Anschließen eines Digitalcamcorders

1 Bringen Sie den einen Stecker des i.LINK-Kabels am i.LINK-Anschluß des Computers und den anderen am DV-Ausgang (DV Out) des Digitalcamcorders an.

2 Starten Sie die Anwendung DVgate. Weitere Informationen hierzu finden Sie im Abschnitt DVgate in Ihrem Software-Handbuch.

Anschluß externer Geräte

Digitalcamcorder

72

In der Abbildung ist der Digitalcamcorder von Sony als Beispiel dargestellt. Ihr Digitalcamcorder wird eventuell anders angeschlossen.

Informationen über Installation und Benutzung finden Sie im Handbuch Ihres Digitalcamcorders.

Schließen Sie niemals mehrere Digitalcamcorder gleichzeitig an. Von der mitgelieferten Software kann nur jeweils eine Kamera erkannt werden.

Die Software unterstützt nur jeweils einen Digitalcamcorder oder ein i.LINK™-Gerät.

Bei den Digitalcamcordern von Sony sind die Anschlüsse mit der Bezeichnung „DV Out“, „DV In/Out“ oder „i.LINK“ miteinander kompatibel.

Im Gegensatz zu anderen Computern können die an dieses Notebook angeschlossenen externen Geräte über den i.LINK-Anschluß nicht mit Spannung versorgt werden.

Der i.LINK-Anschluß unterstützt Datenübertragungsraten von bis zu 400 Mbit/s; die tatsächlich erzielbare Datenübertragungsrate hängt jedoch von der des externen Gerätes ab.

Die zur Verfügung stehenden i.LINK-Funktionen können je nach der von Ihnen verwendeten Software unterschiedlich sein. Weitere Informationen finden Sie in dem mit Ihrer Software ausgelieferten Handbuch.

Informationen darüber, welche Peripheriegeräte mit Ihrem Notebook kompatibel sind, erhalten Sie in der Kompatibilitätstabelle.

Anschluß externer Geräte

Digitalcamcorder

Weitere Informationen über die Installation und Verwendung finden Sie im Handbuch des Peripheriegerätes.

Digitalkamera Mavica mit Disketten

Mit der Digitalkamera Mavica können Sie Fotos aufnehmen, diese als Einzelbilder in Ihren Computer übertragen und dort mit der Software PictureGear bearbeiten.

Zum Übertragen der Digital Mavica-Bilder führen Sie die folgenden Schritte aus:

1 Legen Sie die Diskette der Mavica in das Diskettenlaufwerk Ihres Computers ein, und kopieren Sie die Bilder in den gewünschten Ordner. 2 Starten Sie die Grafikanwendung, und öffnen Sie das Bild, oder ziehen Sie das Bild mit der Maus auf das Programmsymbol der Anwendung. Nehmen Sie die gewünschten Änderungen vor. 3 Speichern Sie das Bild gegebenenfalls unter einem neuen Namen und Dateityp.

Verwendung von Memory Sticks

Verfügt Ihre digitale Kamera über einen Memory Stick-Einschub, können Sie über einen Memory Stick Bilder auf Ihren Computer überspielen.

Kopieren Sie die Bilder auf den Memory Stick, und legen Sie ihn in den optionalen Memory Stick/PC-Card-Adapter. Stecken Sie danach den Adapter in den PC Card-Einschub des Computers.

Anschluss externer Geräte

MiniDisc-Deck mit MD-Player

Weitere Informationen über die Installation und Verwendung finden Sie im Handbuch des Peripheriegerätes.

Hinweise zu den technischen Daten finden Sie in den Handbüchern des MD-Decks bzw. des CD-Players.

Wenn Sie weitere Informationen benötigen oder nicht genau wissen, über welche Anschlussmöglichkeiten Ihr Computer verfügt, wenden Sie sich an Ihren Fachhändler.

Zum Kopieren von Bilddaten auf Ihren Computer benötigen Sie zwei CONTROL A1 oder CONTROL A1 II-Kabel und ein Lichtwellenleiterkabel, die Sie gegebenenfalls separat erwerben müssen. Wenden Sie sich bitte an Ihren Fachhändler.

MiniDisc-Deck mit MD-Player

Aufgrund der Kompatibilität und der gemeinsamen Protokolle der Sony-Audiogeräte und Ihres VAIO-Computers kommen Sie mit Hilfe optischer Datenübertragung in den Genuss hoher Ton- und Aufzeichnungsqualität.

Wenn Sie ein mit einem CONTROL A1- oder einem CONTROL A1 II-Anschluss ausgestattetes Sony MD-Deck an einen Sony CD-Player anschließen, der sowohl über einen digitalen LWL-Ausgang als auch einen CONTROL A1-Anschluss verfügt, können Sie Ihre MiniDisks über Ihren Computer aufzeichnen und bearbeiten. Eine Beschreibung der Software entnehmen Sie bitte dem Abschnitt „MD-Player“ in Ihrem Software-Handbuch.

Funktionen des MD Players

Zur Nutzung der MD-Player-Funktionen in Media Bar müssen Sie Ihren Computer an den Control A1-Anschluss Ihres MiniDisc®-Recorders anschließen.

Wenn Sie MD-Deck und CD-Player mit dem Lichtwellenleiterkabel und dem CONTROL A1 oder dem CONTROL A1 II-Kabel verbinden, können Sie die folgenden Funktionen nutzen:

☐ Umfassende Bearbeitungs- und Assemblierfunktionen: Ändern der Nummernreihenfolge auf Ihrer MD; Wiedergabe und Bearbeitung von MDs mit Hilfe des Touchpads bzw. der Maus; Eingeben von Disk- und Spurtiteln über die Tastatur zur Anzeige Ihrer MD während der Wiedergabe; ☐ Digitale Übertragung ohne Rauschen oder Datenverlust; Drag&Drop, Kopieren und Einfügen und andere Funktionen; Ihr Computer ist die visuelle Schnittstelle Ihres Recorders.

Anschluss externer Geräte

MiniDisc-Deck mit MD-Player

Der Control A1- oder Control A1 II-Anschluss funktioniert nur bei Sony-Geräten. Weitere Informationen erhalten Sie bei Ihrem Sony-Händler. Informationen darüber, welche Peripheriegeräte mit Ihrem Notebook kompatibel sind, erhalten Sie in der Kompatibilitätstabelle.

Anschließen des MD-Recorders an Ihren Computer

1 Schließen Sie das CONTROL A1- oder das CONTROL A1 II-Kabel an das MD-Deck an, und stecken Sie das andere Ende des Kabels in den seriellen Anschluss an Ihrem Computer.

2 Schließen Sie das Lichtwellenleiterkabel an den digitalen LWL-Ausgang/Eingang Ihres MD-Decks an. 3 Schalten Sie alle Geräte ein. 4 Starten Sie den MD-Player, um die Spuren zu bearbeiten.

Anschluss externer Geräte

Externe Maus oder Tastatur

Weitere Informationen über die Benutzung der Tastatur finden Sie im Abschnitt Benutzen der Tastatur (Seite 28).

Weitere Informationen über Installation und Benutzung finden Sie im Handbuch Ihrer Maus oder Tastatur.

Vor dem Anschließen oder Entfernen der externen Maus oder Tastatur ist der Computer abzuschalten.

Vor dem Anschließen einer Maus an die serielle Schnittstelle ist sicherzustellen, dass die Maus mit einer seriellen Schnittstelle kompatibel ist.

Externe Maus oder Tastatur

Sie können eine externe Maus oder Tastatur an Ihren Computer anschließen. Maus und Tastatur können gleichzeitig an den Port-Replikator angeschlossen werden (siehe Port-Replikator Seite 59).

Maus und Tastatur müssen mit einem PS/2-Stecker ausgerüstet sein. Anderenfalls ist ein Adapter zu verwenden.

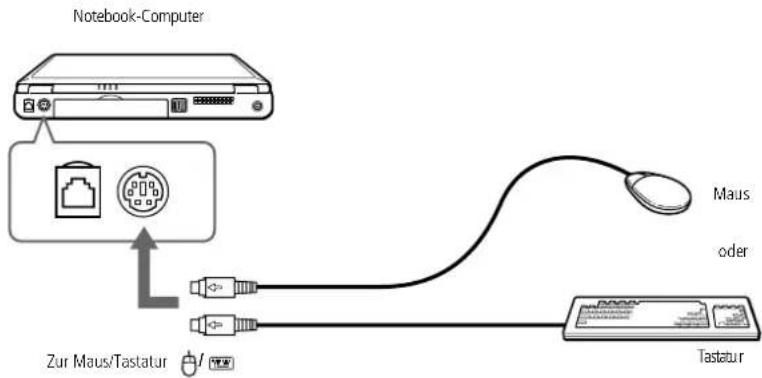

Anschließen einer externen Maus oder Tastatur

Der Maus-/Tastaturanschluss ist am Notebook mit dem Symbol ⚙ / [REDACTED] gekennzeichnet. Stecken Sie den Stecker des Tastaturkabels oder des Mauskabels in diesen Anschluss, wobei die Markierung ↑ nach oben zeigen muss.

Anschluss externer Geräte

Gerät mit USB-Schnittstelle (Universal Serial Bus)

Es ist eventuell erforderlich, vor Verwendung des USB-Gerätes die Gerätetreiber zu installieren, die zusammen mit dem jeweiligen Gerät geliefert werden. Weitere Informationen über die Installation und Verwendung finden Sie im Handbuch Ihres USB-Gerätes.

Sie können die optionale Sony USB-Maus (PCGA-UMS1) anschließen. Da der Treiber für PCGA-UMS1 bereits vorinstalliert ist, können Sie die USB-Maus PCGA-UMS1 einfach anschließen und dann sofort verwenden.

Informationen darüber, welche Peripheriegeräte mit Ihrem Notebook kompatibel sind, erhalten Sie in der Kompatibilitätstabelle.

Gerät mit USB-Schnittstelle (Universal Serial Bus)

Sie können an Ihren Computer ein USB-Gerät anschließen.

Anschließen eines USB-Gerätes

Der Anschluss für USB-Geräte ist am Computer mit dem Symbol ♦ gekennzeichnet. Stecken Sie das eine Ende des USB-Kabels in diesen Anschluss, und schließen Sie das andere Kabelende an das USB-Gerät an.

Anschluss externer Geräte

Externe Lautsprecher

Weitere Informationen über die Installation und Verwendung finden Sie im Handbuch des Peripheriegerätes. Achten Sie darauf, dass die externen Lautsprecher für den Betrieb an einem Computer geeignet sind. Vor dem Einschalten der externen Lautsprecher ist eine geringe Wiedergabelautstärke einzustellen. Legen Sie keine Disketten auf die Lautsprecher. Durch die magnetischen Felder der Lautsprecher können die gespeicherten Daten beschädigt werden. Informationen über Installation und Benutzung finden Sie im Handbuch Ihrer Lautsprecher.

Externe Lautsprecher

Durch den Anschluss von externen Lautsprechern können Sie die Qualität der Audiowiedergabe des Computers wesentlich verbessern.

Anschließen von externen Lautsprechern

Der Ohrhöreranschluss ist am Computer mit dem Symbol Ω gekennzeichnet. Schließen Sie das Lautsprecherkabel dort an.

Anschluss externer Geräte

Externes Mikrofon

Achten Sie darauf, dass Ihr Mikrofon für den Anschluss an einen Computer geeignet ist. Weitere Informationen über die Installation und Verwendung finden Sie im Handbuch des Peripheriegerätes.

Externes Mikrofon

Ihr VAIO Notebook ist nicht mit einem internen Mikrofon ausgestattet. Wenn Sie ein Gerät für die Toneingabe benötigen, um beispielsweise im Internet zu chatten, müssen Sie ein externes Mikrofon anschließen.

Anschließen eines externen Mikrofons

Der Mikrofonanschluss ist am Computer mit dem Symbol ♦ gekennzeichnet. Schließen Sie das Mikrofonkabel an diesen Anschluss an.

Probleme? — Hier ist die Lösung

In diesem Abschnitt wird beschrieben, wie Sie Hilfe von Sony erhalten können. Ebenfalls enthalten sind Hinweise zur Fehlerbehebung.

Wichtige Hinweise finden Sie auch in den Fragen und Antworten auf der Dokumentations-CD-ROM.

Die Sony Kundendienst-Optionen

Sony stellt Ihnen verschiedene Optionen des Kundendienstes zur Verfügung. Wenn Sie einmal Fragen zu Ihrem Notebook-Computer und der vorinstallierten Software haben sollten, nutzen Sie bitte die nachfolgend aufgeführten Möglichkeiten:

Gedruckte Dokumentation, die Sie mit dem Computer erhalten haben

Die Kundenbroschüre erläutert die Inbetriebnahme und die wichtigsten Grundfunktionen Ihres Computers. In dieser Broschüre finden Sie auch alle Informationen, die Sie benötigen, um sich mit dem Sony Kundenservice VAIO-Link in Verbindung zu setzen. Auf dem Übersichtsposter finden Sie den gesamten Inhalt des Paketes, eine Liste aller mitgelieferten Programme sowie die technischen Daten des Computers und des Zubehörs.

Online-Benutzerhandbücher auf der Dokumentations-CD-ROM

Dieses Handbuch erläutert, wie Sie Ihren Computer bedienen und Peripheriegeräte anschließen. Hier finden Sie auch eine Auflistung des

Probleme? — Hier ist die Lösung

Die Sony Kundendienst-Optionen

Sie müssen das Modem mit dem Telefonnetz verbinden, um die in diesem Handbuch beschriebenen Kommunikationsfunktionen nutzen zu können.

Verpackungsinhalts und die technischen Daten Ihres Computers und des Zubehörs.

Das Software-Handbuch enthält außerdem eine Liste der vorinstallierten Software und erklärt, wie Sie die Dienstprogramme bedienen und grundlegende Aufgaben mit Ihrem Computer ausführen. Im Kundenservice-Broschüre finden Sie umfassende Informationen über den VAIO-Link Kundenservice.

Andere Informationsquellen

Die Online-Hilfe, die Bestandteil der vorinstallierten Software ist, enthält Informationen darüber, wie Sie die Software am besten nutzen. VAIO-Link Webseite: Sollten Sie einmal Probleme mit Ihrem Computer haben, können Sie Verbindung mit der VAIO-Link Webseite aufnehmen (die Adressen finden Sie in Ihrer VAIO-Link Kundenservice-Broschüre). Der Sony E-Mail-Support beantwortet Ihre Fragen per E-Mail. Es genügt, wenn Sie Ihre Frage in Form einer E-Mail an den Sony E-Mail-Support absenden. Ein Fachmann wird sie per E-Mail beantworten. Möchten Sie eine E-Mail an den E-Mail-Support senden, so beachten Sie bitte die in Ihrer VAIO Link Kundenservice-Broschüre enthaltenen Informationen. VAIO-Link Hotline: Versuchen Sie, das Problem durch Lesen Ihres Benutzerhandbuchs (Kapitel Fehlersuche) oder der Handbücher und Hilfe-Dateien für die Peripheriegeräte oder die Software zu lösen, bevor Sie die VAIO-Link Hotline anrufen (die Rufnummern finden Sie in der Kundenservice-Broschüre).

Probleme? — Hier ist die Lösung

Fehlerbehebung

Wenn Sie Geräte wieder anschließen möchten (andere Geräte als USB-Geräte), schalten Sie den Computer unbedingt wie unter

Ausschalten Ihres

Computers beschrieben aus. Wenn Sie den Computer nicht auf die beschriebene Art herunterfahren, kann dies zu einem Datenverlust führen.

Fehlerbehebung

Dieser Abschnitt gibt Hilfestellung bei Problemen, die bei der Nutzung des Computers auftreten können. Für viele Probleme gibt es einfache Lösungen. Bevor Sie mit VAIO-Link Kontakt aufnehmen, versuchen Sie bitte erst selbst, Ihr Problem anhand der nachfolgend aufgeführten Fehlerbeschreibungen zu lösen.

Computer und Software, siehe Seite 83 □ Das Display, siehe Seite 87 DVD-/CD-ROMs und Disketten, siehe Seite 88 □ Audiowiedergabe, siehe Seite 90 Modem, siehe Seite 91 ☐ Externe Geräte, siehe Seite 92

Wichtige Hinweise finden Sie auch in den Fragen und Antworten auf der Dokumentations-CD-ROM.

Probleme? — Hier ist die Lösung

Fehlerbehebung

Computer und Software

Mein Computer läßt sich nicht starten

☐ Prüfen Sie, ob der Computer an eine Stromquelle angeschlossen und eingeschaltet ist. Prüfen Sie, ob die Stromversorgungsanzeige über der Tastatur leuchtet. ☐ Prüfen Sie, ob der Akku ordnungsgemäß im Computer steckt und ob er geladen ist/wird. Vergewissern Sie sich, daß sich keine Diskette im Diskettenlaufwerk befindet. Stellen Sie sicher, daß das Netzkabel und alle weiteren Kabel fest angeschlossen sind. Habeß Sieden Computeraneine USV-Anlage (unterbrechungsfre Stromversorgung) angeschlossen, prüfen Sie, ob diese eingeschaltet ist und funktioniert. ☐ Wenn Sie einen externen Monitor verwenden, prüfen Sie, ob er an die Stromquelle angeschlossen und eingeschaltet ist. Vergewissern Sie sich, daß Sie auf den externen Monitor umgeschaltet haben und daß Helligkeit und Kontrast richtig eingestellt sind. Weitere Informationen über Installation und Benutzung des Monitors finden Sie im Handbuch Ihres Monitors. ☐ Infolge von Kondensation kann im Gerät Feuchtigkeit auftreten. Benutzen Sie den Computer mindestens eine Stunde lang nicht, und schalten Sie ihn anschließend ein. ☐ Wenn die interne Batterie fast leer ist, startet Ihr Computer unter Umständen nicht ordnungsgemäß. ☐ Die Meldung Press to resume, to setup würde am unteren Rand des Bildschirms angezeigt. In diesem Fall müßten Sie das BIOS neu initialisieren. ☐ Folgen Sie den Schritten Die Meldung 'Press to resume, to setup' wird beim Start angezeigt.

Die Meldung Press to resume, to setup wird beim Start angezeigt.

☐ Wenn das Diskettenlaufwerk leer ist, folgen Sie den nachstehenden Anweisungen zur Initialisierung des BIOS. 1 Trennen Sie alle externen Geräte vom Computer. 2 Schalten Sie den Computer aus und anschließend wieder ein. 3 Schalten Sie den Computer ein, und drücken Sie beim Anzeigen des Sony-Logos die Taste F2. Daraufhin wird das BIOS-Setupmenü angezeigt. 4 Wählen Sie mit den Pfeiltasten das Menü Exit. 5 Wählen Sie mit Hilfe der Pfeiltasten die Option Get Default Values, und drücken Sie dann die Eingabetaste. Die Meldung Load default configuration now? wird angezeigt. 6 Vergewissern Sie sich, dass [Yes] markiert ist, und drücken Sie dann die Eingabetaste. 7 Markieren Sie mit Hilfe der Pfeiltasten die Option Exit (Save Changes), und drücken Sie dann die Eingabetaste. Die Meldung Save configuration changes and exit now? wird angezeigt. 8 Vergewissern Sie sich, dass [Yes] markiert ist, und drücken Sie dann die Eingabetaste. Der Computer wird neu gestartet.

Probleme? — Hier ist die Lösung

Fehlerbehebung

Mein Computer lässt sich nicht abschalten

Zum Abschalten Ihres Computers verwenden Sie am besten den Befehl Beenden aus dem Windows®-Startmenü. Die Verwendung von anderen Methoden, einschließlich der nachfolgend aufgeführten, kann zum Verlust vorher nicht gespeicherter Daten führen. Haben Sie mit dem Befehl Beenden keinen Erfolg, folgen Sie der nachstehenden Anleitung:

☐ Starten Sie den Notebook-Computer neu, indem Sie die Tastenkombination Strg+Alt+Entf drücken, wählen Sie dann die Option Herunterfahren. Ist dies nicht möglich, drücken Sie die Netztaste, und halten Sie ihn mindestens vier Sekunden lang in dieser Position fest. Dadurch wird die Stromversorgung für den Computer abgeschaltet. Ziehen Sie den Netzstecker des Netzadapters aus der Steckdose, und entfernen Sie den Akku aus Ihrem Computer.

Mein Computer stürzt ab.

☐ Wenn Sie vermuten, dass eine Anwendung Ihr System blockiert, können Sie versuchen, diese Anwendung anzuhalten. Dazu drücken Sie einmal die Tastenkombination Strg+Alt+Entf, klicken Sie auf den Task-Manager, wählen Sie die Anwendung oder den Prozess aus der Liste aus, der Ihrer Ansicht nach Ihr System blockiert, und klicken Sie auf Task beenden. ☐ Wenn das beschriebene Verfahren nicht funktioniert, oder Sie nicht wissen, welche Anwendung Ihr System blockiert, versuchen Sie, den Computer neu zu starten. Klicken Sie auf der Task-Leiste von Windows erst auf die Start-Schaltfläche, anschließend auf Beenden, wählen Sie in der Liste die Option Herunterfahren und klicken Sie auf OK.

Probleme? — Hier ist die Lösung

Fehlerbehebung

☐ Funktioniert dies nicht, drücken Sie den Netzschalter, und halten Sie ihn für mindestens vier Sekunden gedrückt. Dadurch wird die Stromversorgung zum Computer abgeschaltet. ☐ Bleibt der Computer stehen, wenn Sie eine CD-ROM abspielen, stoppen Sie die CD-ROM, und fahren Sie den Computer herunter, indem Sie die Tastenkombination Strg+Alt+Entf drücken und dann auf Herunterfahren klicken.

Mein Softwareprogramm hängt sich auf oder stürzt ab

Nehmen Sie Verbindung mit dem Softwarehersteller oder der technischen Hotline auf. In Ihrem Software-Handbuch finden Sie Informationen dazu, wie Sie Kontakt aufnehmen können.

Meine Maus funktioniert nicht.

☐ Wenn Sie eine externe Maus verwenden, prüfen Sie, ob die Maus an den Mausanschluss angeschlossen ist. ☐ Wenn Sie eine externe Maus angeschlossen haben, während der Computer eingeschaltet ist, sollten Sie einen Neustart des Computers durchführen.

Mein Touchpad interpretiert ein einfaches Klicken als Doppelklick.

Klicken Sie auf das Maussymbol in der Systemsteuerung, und ändern Sie die Tastenzuordnungen im Dialogfeld Eigenschaften. Einer der Tasten wurde der Doppelklick zugeordnet.

Probleme? — Hier ist die Lösung

Fehlerbehebung

Digitale Videoaufnahmen und DVgate

Während ich mit DVgate Bilder zu einem digitalen Videogerät überspiele, wird die Meldung "Aufzeichnung auf DV-Gerät ist fehlgeschlagen. Überprüfen Sie, ob das DV-Gerät angeschlossen und eingeschaltet ist, und versuchen Sie es dann erneut." eingeblendet.

Schließen Sie alle offenen Anwendungen, und starten Sie Ihren Computer neu. Das regelmäßige Überspielen von Bildern zu einem digitalen Videogerät mit DVgate verursacht manchmal dieses Problem. Weitere Informationen über DVgate finden Sie in der Online-Hilfe von DVgate.

Das Display

Mein Flüssigkristalldisplay (LCD) zeigt überhaupt nichts an

☐ Prüfen Sie, ob der Computer an eine Stromquelle angeschlossen und eingeschaltet ist. Prüfen Sie, ob die Stromversorgungsanzeige über der Tastatur leuchtet. Prüfen Sie, ob der Akku ordnungsgemäß im Computer steckt und ob er geladen ist/wird. ☐ Stellen Sie die Helligkeit des Displays ein. ☐ Der Computer befindet sich möglicherweise im Display-Standby. Zur Aktivierung des integrierten Displays drücken Sie eine beliebige Taste.

Der Bildinhalt wird auf meinem externen Monitor nicht zentriert oder nicht in der richtigen Größe dargestellt.

Zur Einstellung des Bildes verwenden Sie die Bedienelemente des externen Monitors. Weitere Informationen über Installation und Benutzung finden Sie im Handbuch Ihres Monitors.

Probleme? — Hier ist die Lösung

Fehlerbehebung

Änderung des Regionalcodes für DVDs:

Auf Ihrem Computer lautet der Standard-Regionalcode "2". Ändern Sie diese Einstellung weder mit der Regionalcode-Änderungsfunktion in Windows® noch mit anderen Softwareanwendungen. Systemfehlfunktionen, die daraus entstehen, daß der Benutzer den DVD-Regionalcode geändert hat, sind nicht von den Garantiebedingungen abgedeckt. Entsprechende Reparaturen wären daher für Sie nicht mehr kostenfrei.

DVD-ICD-ROMs und Disketten

Ich kann die Schublade meines DVD-ROM-Laufwerks nicht öffnen.

☐ Prüfen Sie, ob der Computer eingeschaltet ist. Drücken Sie die Auswurftaste am DVD-ROM-Laufwerk. Führt das Drücken der Auswurftaste nicht zum Öffnen der Schublade, können Sie einen dünnen und spitzen Gegenstand in die kleine Öffnung rechts neben der Auswurftaste einführen.

Ich kann keine CD abspielen.

Achten Sie darauf, daß das Etikett der CD nach oben zeigt. ☐ Ist für das Abspielen der CD-ROM eine Software erforderlich, prüfen Sie, ob die Software ordnungsgemäß installiert wurde. Überprüfen Sie die Lautstärkeeinstellung der Lautsprecher. □ Reinigen Sie die CD-ROM. ☐ Infolge von Kondensation kann im Gerät Feuchtigkeit auftreten. Benutzen Sie den Computer mindestens eine Stunde lang nicht, und schalten Sie ihn anschließend ein.

Ich kann keine DVD-ROMs abspielen.

Wenn beim Verwenden des DVD-Players eine Regionalcodewarnung angezeigt wird, ist die eingelegte DVD-ROM möglicherweise nicht mit dem DVD-ROM-Laufwerk in Ihrem Notebook-Computer kompatibel. Die verschiedenen Regionalcodes sind auf der DVD-ROM-Verpackung aufgelistet.

Probleme? — Hier ist die Lösung

Fehlerbehebung

☐ Wenn Sie Ton hören, aber kein Bild angezeigt wird, ist die Bildauflösung Ihres Computers zu hoch eingestellt. Stellen Sie die Auflösung in der Windows-Systemsteuerung unter Anzeige / Einstellungen auf 800 x 600 mit 8-Bit-Farbe ein. ☐ Wenn Sie nur das Bild sehen, aber keinen Ton hören können, führen Sie die folgenden Prüfschritte aus:

1 Vergewissern Sie sich, dass die Stumm-Einstellung an Ihrem DVD-Player ausgeschaltet ist. 2 Überprüfen Sie die Einstellung des Lautstärkereglers in den Audio-Einstellungen. Wenn Sie externe Lautsprecher angeschlossen haben, überprüfen Sie die Lautstärkeeinstellung an den Computerlautsprechern und vergewissern Sie sich, ob Lautsprecher und Computer korrekt miteinander verbunden sind. 3 Prüfen Sie im Geräte-Manager, ob die DVD-/CD-ROM-Treiber korrekt installiert sind. Um den Geräte-Manager anzuzeigen, klicken Sie auf Start, wählen Sie Einstellungen und klicken Sie auf Systemsteuerung. Klicken Sie das Symbol System per Doppelklick an. Klicken Sie auf der Registerkarte Hardware auf die Schaltfläche Geräte-Manager. Ein Systemhänger kann auch durch eine verschmutzte oder beschädigte DVD-ROM bzw. CD-ROM hervorgerufen werden. Starten Sie den Computer in einem solchen Fall neu, nehmen Sie die DVD-ROM bzw. CD-ROM heraus und überprüfen Sie dann, ob sie verschmutzt oder beschädigt ist.

Wenn ich auf ein Anwendungssymbol doppelklicke, erscheint eine Meldung (z. B. „Sie müssen die Software-CD-ROM in Ihr CD-ROM-Laufwerk einlegen“), und die Software startet nicht.

☐ Manche Titel erfordern bestimmte Dateien, die sich auf der jeweiligen Produkt-DVD-ROM / CD befinden. Legen Sie diese DVD-ROM / CD-ROM ein und versuchen Sie, das Programm noch einmal zu starten.

Probleme? — Hier ist die Lösung

Fehlerbehebung

☐ Achten Sie darauf, dass die bedruckte Seite der DVD/CD nach oben zeigt.

Ich kann mit meinem Diskettenlaufwerk keine Disketten beschreiben.

☐ Die Diskette ist schreibgeschützt. Deaktivieren Sie den Schreibschutz oder verwenden Sie eine Diskette, die nicht schreibgeschützt ist.

Achten Sie darauf, dass die Diskette richtig in das Diskettenlaufwerk eingeschoben wurde.

Audiowiedergabe

Meine Lautsprecher geben den Ton nicht wieder

☐ Die eingebauten Lautsprecher können abgeschaltet sein. Zum Einschalten der Lautsprecher drücken Sie Fn+F3. Die Wiedergabelautstärke kann auf Minimum eingestellt sein. Drücken Sie Fn+F4 und dann ◆ oder ►, um die Lautstärke zu erhöhen. ☐ Erfolgt die Stromversorgung Ihres Computers durch den Akku, prüfen Sie, ob der Akku richtig eingesetzt wurde und geladen ist. ☐ Arbeiten Sie mit einer Anwendung, die ihre eigenen Lautstärkeregler hat, prüfen Sie, ob die Lautstärke richtig eingestellt ist. Prüfen Sie die Lautstärkeregler in Windows®. Wenn Sie externe Lautsprecher anschließen, achten Sie darauf, dass diese richtig angeschlossen sind und die Lautstärkeregler nicht auf Null stehen. Sind die Lautsprecher mit einem Stummschalter ausgerüstet, achten Sie darauf, dass dieser ausgeschaltet ist. Werden die Lautsprecher aus Akkus mit Strom versorgt, prüfen Sie, ob diese richtig eingesetzt und geladen sind. ☐ Wenn Sie ein Audiokabel an den Ohrhöreranschluss angeschlossen haben, ziehen Sie den Stecker heraus.

Probleme? — Hier ist die Lösung

Fehlerbehebung

Mein Mikrofon funktioniert nicht.

Wenn Sie ein externes Mikrofon verwenden, prüfen Sie, ob der Mikrofonstecker richtig im Mikrofonanschluss Ihres Computers steckt.

Modem

Mein internes Modem funktioniert nicht.

☐ Prüfen Sie, ob das Telefonkabel an Ihren Computer angeschlossen ist. ☐ Prüfen Sie, ob die Telefonleitung an das Telefonnetz angeschlossen ist. Die Telefonleitung lässt sich prüfen, indem Sie ein normales Telefon anschließen, den Hörer abnehmen und darauf achten, ob Sie das Freizeichen hören. ☐ Prüfen Sie, ob die Telefonnummer, die das Programm anwählt, richtig ist. Im Dialogfeld Telefon- und Modemoptionen (Systemsteuerung / Telefon- und Modemoptionen) überprüfen Sie, ob Ihr Modem auf der Registerkarte Modem aufgelistet ist, und ob die Standortinformation auf der Registerkarte der Einwahlvorgaben richtig ist.

Mein Modem kann keine Verbindung erstellen.

Der Wahlmodus Ihres Modems ist möglicherweise nicht mit Ihrer Telefonverbindung kompatibel.

Informationen zur Überprüfung der Modemeinstellung entnehmen Sie bitte dem Kapitel Modem für die Verwendung konfigurieren in Ihrem Software-Handbuch.

Die Datenübertragungsrate meines Modems ist zu niedrig.

Die Modemverbindung wird von vielen Faktoren beeinflusst, darunter Störungen in Telefonleitungen oder Kompatibilität der beteiligten Geräte (wie z. B. Faxgeräte oder andere Modems). Wenn Sie Grund zur Annahme haben, dass Ihr Modem nicht optimal mit anderen PC-Modems, Faxgeräten oder Ihrem Internet-Diensteanbieter zusammenarbeitet, prüfen Sie folgendes:

☐ Lassen Sie Ihre Telefonleitung auf Leitungsstörungen überprüfen. Haben Sie Probleme beim Faxversand, prüfen Sie, ob das angerufene Faxgerät einwandfrei arbeitet und ob es mit Fax-Modems kompatibel ist. Haben Sie Probleme mit der Verbindung zu Ihrem Internet-Diensteanbieter, fragen Sie nach, ob dieser gegenwärtig technische Probleme hat. ☐ Verfügen Sie über eine zweite Telefonleitung, versuchen Sie, das Modem an dieser Leitung zu betreiben.

Externe Geräte

Ich kann keine DV-Geräte verwenden. Es erscheint die Meldung, dass ein DV-Gerät nicht angeschlossen oder nicht eingeschaltet ist.

☐ Prüfen Sie, ob das DV-Gerät eingeschaltet ist und die Kabel ordnungsgemäß angeschlossen sind. ☐ Verwenden Sie mehrere i.LINK-Geräte, kann die Kombination der angeschlossenen Geräte zu einem instabilen Betrieb führen. In diesem Fall schalten Sie alle angeschlossenen Geräte ab und entfernen nicht verwendete Geräte. Überprüfen Sie die Verbindungen, und schalten Sie danach die Geräte wieder ein.

Probleme? — Hier ist die Lösung

93

Fehlerbehebung

Meine PC Card funktioniert nicht

Achten Sie darauf, dass die PC Card mit Ihrer Windows®-Version kompatibel ist.

Ich kann nicht drucken

Überprüfen Sie, ob alle Kabel von und zum Drucker richtig angeschlossen sind. Achten Sie darauf, dass Ihr Drucker richtig konfiguriert ist und dass Sie die aktuellen Druckertreiber verwenden. Falls erforderlich, fragen Sie Ihren Händler. Für die meisten Drucker ist die Standardeinstellung für den Druckeranschluss korrekt. Wenn Sie nicht drucken können, versuchen Sie zunächst, den Druckanschlussmodus zu ändern. Wählen Sie im Sony Notebook Setup-Programm die Registerkarte Drucker. Wenn der Druckeranschluss auf ECP eingestellt ist, ändern Sie ihn auf Bidirektional. Wenn der Druckeranschluss auf Bidirektional eingestellt ist, ändern Sie ihn auf ECP. Bitte lesen Sie die Hinweise im Abschnitt Sony Notebook Setup in Ihrem Software-Handbuch, um Informationen über die Konfiguration des Systems zu erhalten.

Hinweise für den Benutzer

In diesem Abschnitt werden Vorsichtsmaßnahmen beschrieben, die Ihnen helfen sollen, Ihren Computer vor Schaden zu bewahren.

Erweitern des Arbeitsspeichers

Ihr Notebook-Computer und die Arbeitsspeichermodule verwenden Qualitätsmodule und spezielle elektronische Anschlüsse. Zur Vermeidung von Beschädigungen und zur Wahrung Ihrer Garantieansprüche empfiehlt Ihnen Sony dringend:

□ neue Speichermodule nur von Ihrem Fachhändler zu beziehen, ☐ die Speichermodule nicht selbst zu installieren, wenn Sie nicht mit der Erweiterung des Arbeitsspeichers eines Notebook-Computers vertraut sind, ☐ auf keinen Fall die Modulanschlüsse oder Speichersteckplätze zu berühren. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an den VAIO-Link-Kundenservice.

Speichererweiterung

Möglicherweise möchten Sie zu einem späteren Zeitpunkt Speichermodule installieren, um die Funktionsvielfalt Ihres Computers zu erweitern. Durch die Installation von optionalen Speichermodulen können Sie den Speicher aufrüsten.

Vorsichtsmaßnahmen

Handhabung

Seien Sie beim Hinzufügen von Speichermodulen äußerst vorsichtig. Fehler bei der Installation oder Deinstallation eines Speichermoduls können zum Ausfall des Computers führen.

Elektrostatische Entladung kann elektronische Bauteile beschädigen. Bevor Sie ein Speichererweiterungsmodul in die Hand nehmen, achten Sie darauf, dass Sie folgende Bedingungen erfüllen:

☐ Gehen Sie behutsam mit dem Speichermodul um. Die in diesem Handbuch beschriebene Vorgehensweise geht davon aus, dass Sie mit der allgemeinen Terminologie in Verbindung mit PCs und den Sicherheitsmaßnahmen sowie den Vorschriften über die Verwendung und Änderung von elektronischem Gerät vertraut sind. ☐ Bevor Sie den Computer öffnen, trennen Sie ihn von seiner Stromversorgungsquelle, von Telefonanschlüssen, Netzwerken oder Modems, und führen Sie erst dann die in "Installation des Speichermoduls" beschriebenen Arbeiten aus. Befolgen Sie diese Anweisungen nicht, können Verletzungen oder Schäden am Gerät die Folge sein. Elektrostatische Entladungen können Speichermodule und andere Komponenten beschädigen. Führen Sie die unter "Installation des Speichermoduls"

Hinweise für den Benutzer

Speichererweiterung

beschriebenen Schritte nur an einem gegen elektrostatische Entladungen ausgerüsteten Arbeitsplatz aus. Steht ein solcher Arbeitsplatz nicht zur Verfügung, arbeiten Sie nicht in einem Raum, der mit Teppichboden ausgestattet ist. Hantieren Sie nicht mit Materialien, die elektrostatische Ladungen erzeugen oder speichern (z. B. Cellophanverpackungen). Erden Sie sich durch Anfassen eines blanken Metall-Gehäuseteils, während Sie die Arbeiten durchführen.

☐ Öffnen Sie die Verpackung des Speichermoduls erst, wenn Sie bereit sind, es zu installieren. Die Verpackung schützt das Modul vor elektrostatischen Entladungen.

Aufbewahrung

Verwenden Sie den Beutel, der zum Speichermodul gehört, oder packen Sie das Speichermodul in Aluminiumfolie ein, um es vor elektrostatischer Entladung zu schützen.

Bewahren Sie das Speichermodul nicht an Orten auf, wo Folgendes zu erwarten ist:

Wärmequellen, wie z. B. Heizkörper oder Luftkanäle; direkte Sonneneinstrahlung; übermäßig viel Staub; mechanische Erschütterungen oder Stöße; Lautsprecher oder starke Magneten, die nicht magnetisch abgeschirmt sind; Umgebungstemperatur von mehr als +35 °C oder weniger als +5 °C; hohe Luftfeuchtigkeit.

Entfernen eines Speichermoduls

1. Fahren Sie Ihren Computer herunter, und trennen Sie alle externen Geräte. 2. Ziehen Sie den Netzstecker des Netzadapters, und nehmen Sie den Akku heraus.

Hinweise für den Benutzer

Speichererweiterung

3. Legen Sie Ihren Computer mit der Tastatur nach unten auf eine Arbeitsfläche, und öffnen Sie die Abdeckung im Boden des Computers. 4. Nehmen Sie das Speichermodul heraus. 5. Schließen Sie die Abdeckung.

Installation eines Speichermoduls

1 Beenden Sie den Betrieb Ihres Computers, und entfernen Sie sämtliche externen Geräte, wie z. B. den Drucker. 2 Ziehen Sie den Netzstecker des Netzadapters, und nehmen Sie den bzw. die Akkus heraus. 3 Lassen Sie den Computer abkühlen. Legen Sie den Computer danach mit der Tastatur nach unten auf eine Arbeitsfläche, und öffnen Sie die Abdeckung im Boden, indem Sie die Schraube lösen.

4 Nehmen Sie das Speichermodul aus der Verpackung heraus.

Speichererweiterung

5 Setzen Sie das Speichermodul ein.

① Ziehen Sie die Haltezungen in Pfeilrichtung. Daraufhin wird das Speichermodul entriegelt. ② Ziehen Sie das Speichermodul dann in Pfeilrichtung heraus.

6 Schließen Sie die Abdeckung, und ziehen Sie vorsichtig die Schraube fest.

7 Schalten Sie den Computer ein.

Um zu überprüfen, ob die Installation des zusätzlichen Speichers erfolgreich war, klicken Sie auf die Schaltfläche Start, wählen Sie VAIO, dann Hilfe und klicken Sie dann auf Sony Notebook einrichten. Wählen Sie die Registerkarte Über diesen Computer. Wird der zusätzliche Speicher nicht angezeigt, wiederholen Sie die Schritte 1-7.

Andere Vorsichtsmaßnahmen

Umgang mit der Festplatte

Die Festplatte hat eine hohe Speicherdichte und liest oder schreibt Daten in kürzester Zeit. Andererseits ist sie sehr anfällig gegenüber mechanischen Erschütterungen, Stößen oder Staub. Bewahren Sie die Festplatte nicht in der Nähe von Magneten auf.

Obwohl die Festplatte über eine Sicherheitsvorrichtung verfügt, die Datenverluste durch mechanische Erschütterung, Stöße oder Staub vermeiden soll, sollten Sie vorsichtig mit Ihrem Computer umgehen. Vermeidung von Datenverlust:

□ Versetzen Sie dem Computer keinen Stöße. ☐ Stellen Sie den Computer nicht an einem Ort auf, an dem mechanische Erschütterungen zu erwarten sind, oder die Stabilität nicht gewährleistet ist. ☐ Verrücken Sie den Computer nicht, wenn er eingeschaltet ist. ☐ Schalten Sie den Computer nicht aus oder führen Sie keinen Neustart durch, wenn Daten geschrieben oder gelesen werden. ☐ Setzen Sie den Computer nicht an einem Ort ein, der starken Temperaturschwankungen unterworfen ist. ☐ Wenn die Festplatte beschädigt ist, können die Daten nicht wiederhergestellt werden.

Datensicherung

Sie sollten Ihre Daten regelmäßig sichern, da Sie wichtige Daten verlieren können, wenn der Computer beschädigt ist.

Stellen Sie die Originalanwendungsprogramme mit der Produkt-Sicherheitskopie auf CD-ROM wieder her.

Weitere Informationen über Datensicherungen entnehmen Sie der Online-Hilfe von Windows®.

Umgang mit dem LC-Display

☐ Vermeiden Sie direkte Sonneneinstrahlung auf das Display, da es dadurch beschädigt werden könnte. Seien Sie daher vorsichtig, wenn Sie das Notebook in Fensternähe benutzen. ☐ Kratzen Sie oder drücken Sie nicht auf das Display. Dies kann Fehlfunktionen verursachen. Der Einsatz des Computers bei niedrigen Temperaturen kann zu einem Störbild auf dem Display führen. Dabei handelt es sich nicht um einen Fehler! Wird der Computer wieder in eine Umgebung mit normaler Temperatur gebracht, verschwindet das Störbild. Ein Störbild kann dann auf dem Display erscheinen, wenn dasselbe Bild über eine lange Zeit dargestellt wird. Das Störbild verschwindet nach einiger Zeit. Störbilder können durch die Verwendung eines Bildschirmschoners vermieden werden. ☐ Während des Betriebs wird das Display warm. Dies ist normal und kein Zeichen für einen Fehler. Das Flüssigkristall-Display (LCD) wird unter Verwendung einer sehr präzisen Technologie gefertigt. Sie können jedoch evtl. auf dem Display regelmäßig verteilte kleine schwarze Punkte und/oder helle Punkte (rot, blau oder grün) sehen. Dies ist ein normales Ergebnis des Fertigungsprozesses und ist kein Hinweis auf einen Fehler.

Spannungsquellen

☐ Ihr Computer arbeitet mit einer Wechselstrom-Netzspannung von 100 V bis 240 V, 50/60 Hz. Schließen Sie keine anderen Geräte mit hohem Stromverbrauch (z. B. Kopierer oder Aktenvernichter) an die Netzsteckdose an, an die auch der Computer angeschlossen ist. Zum Schutz des Computers können Sie eine Tischsteckdose mit integriertem Überspannungsschutz erwerben. Dieses Gerät verhindert Schäden an Ihrem Computer, die von plötzlichen Spannungsspitzen hervorgerufen werden. Spannungsspitzen können z. B. bei Gewittern auftreten. Stellen Sie keine schweren Geräte auf das Netzkabel. Das Netzkabel ist immer am Stecker aus der Steckdose zu ziehen. Ziehen Sie den Netzstecker niemals am Netzkabel heraus. Benutzen Sie Ihren Computer längere Zeit nicht, so ziehen Sie den Netzstecker aus der Steckdose. Wird der Netzadapter nicht verwendet, ziehen Sie den Netzstecker heraus. ☐ Verwenden Sie nur den mitgelieferten Netzadapter. Schließen Sie kein anderes Netzteil an.

Pflege

☐ Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Sie können auch ein weiches Tuch verwenden, das mit einer milden Reinigungsmittellösung angefeuchtet wurde. Verwenden Sie unter keinen Umständen Scheuerschwämme und Scheuer- oder Lösungsmittel wie Alkohol oder Benzin, da diese die Oberfläche Ihres Computers beschädigen können. Sollten irgendwelche feste Stoffe oder Flüssigkeiten in den Computer eingedrungen sein, beenden Sie den Betrieb, und ziehen Sie danach den

Hinweise für den Benutzer

Andere Vorsichtsmaßnahmen

Netzstecker. Unter Umständen sollten Sie den Computer in einer autorisierten Fachwerkstatt überprüfen lassen, bevor Sie ihn wieder einschalten.

Lassen Sie den Computer nicht fallen. Schwere Gegenstände dürfen nicht auf den Computer gestellt werden.

Installation

Stellen Sie den Computer nicht in einer Umgebung auf, die folgenden Einflüssen ausgesetzt ist:

Wärmequellen, wie z. B. Heizkörper oder Luftkanäle; direkte Sonneneinstrahlung; übermäßig viel Staub; Feuchtigkeit oder Regen; mechanische Erschütterungen oder Stöße; Lautsprecher oder starke Magneten, die nicht magnetisch abgeschirmt sind; Umgebungstemperaturen von über 35 °C oder weniger als 10 °C; hohe Luftfeuchtigkeit.

Stellen Sie kein elektronisches Gerät in der Nähe Ihres Computers auf. Das vom Computer erzeugte elektromagnetische Feld kann bei benachbarten Geräten zu Störungen führen.

Sorgen Sie dafür, dass die Luftzirkulation nicht behindert und ein Wärmestau im Computer vermieden wird. Stellen Sie Ihren Computer nicht auf Teppiche und Tücher oder in die Nähe von Vorhängen oder Wandbehängen, die die Lüftungsöffnungen des Computers abdecken könnten.

Der Computer erzeugt Hochfrequenzsignale, die den Rundfunk- oder Fernsehempfang beeinträchtigen können. Sollte dies der Fall sein, stellen Sie den Computer in ausreichendem Abstand zu diesen Geräten auf.

Benutzen Sie nur die aufgeführten externen Geräte, sonst könnten sich eventuell Probleme ergeben. Verwenden Sie keine abgeschnittenen oder beschädigten Verbindungskabel. Ihr Computer kann über das Modem nicht an Münzfernsprecher angeschlossen werden und funktioniert möglicherweise nicht an einem Nebenstellenanschluss.

Feuchtigkeitskondensation

Wird der Computer unmittelbar von einem kalten Raum in einen warmen gebracht, kann sich Feuchtigkeit im Inneren Ihres Computers niederschlagen. In diesem Fall warten Sie bitte mindestens eine Stunde, bevor Sie den Computer einschalten. Sollte es Probleme geben, ziehen Sie sofort den Netzstecker, und nehmen Sie Verbindung mit dem Sony Kundenservice-Zentrum auf.

Umgang mit Disketten

Öffnen Sie den Verschluss nicht mit der Hand, und berühren Sie die Oberfläche der Diskette nicht. Bewahren Sie Disketten nicht in der Nähe von Magneten auf. Bewahren Sie Disketten nicht an Orten auf, wo sie direkter Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt sind.

Umgang mit CD-ROMs und DVD-ROMs

☐ Berühren Sie die Oberfläche der CD nicht. ☐ Biegen Sie die CD nicht, und lassen Sie sie nicht fallen.

Hinweise zum Reinigen von CD-ROMs und DVD-ROMs

☐ Fingerabdrücke und Staub auf der Oberfläche der CD können zu Lesefehlern führen. Ein richtiger Umgang mit der CD ist wesentlich für die Erhaltung ihrer Zuverlässigkeit. Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Haushaltsreiniger oder Antistatik-Sprays, da diese die CD beschädigen können. ☐ Für eine normale Reinigung wird die CD an der Außenkante gehalten und mit einem weichen Tuch von innen nach außen abgewischt. ☐ Ist die CD stark verschmutzt, feuchten Sie ein weiches Tuch mit Wasser an, wringen es gut aus und wischen die Oberfläche der CD von innen nach außen ab. Wischen Sie evtl. verbliebene Feuchtigkeit mit einem trockenen weichen Tuch ab.

Verwendung der Akkus

☐ Setzen Sie einen Akku niemals Temperaturen von über 60 °C aus, wie sie z. B. in einem in der Sonne abgestellten Auto oder bei direkter Sonnenstrahlung auftreten können. ☐ Die Akkukapazität ist bei niedrigen Temperaturen geringer. Der Grund dafür ist die verringerte Leistungsfähigkeit des Akkus bei niedrigen Temperaturen. Laden Sie die Akkus bei Temperaturen zwischen 10 °C und 30 °C. Niedrigere Temperaturen erfordern eine längere Ladezeit. ☐ Wird der Akku benutzt bzw. entladen, so erwärmt er sich. Das ist normal und kein Grund zur Besorgnis. ☐ Halten Sie Akkus fern von jeglichen Wärmequellen. Sorgen Sie dafür, dass Akkus trocken aufbewahrt werden. ☐ Der Akku darf nicht geöffnet oder zerlegt werden. ☐ Setzen Sie Akkus keinen mechanischen Einwirkungen aus.

Hinweise für den Benutzer

Andere Vorsichtsmaßnahmen

105

☐ Wenn Sie den Computer längere Zeit nicht benutzen, entnehmen Sie den Akku aus dem Computer, um ihn vor Schaden zu bewahren. ☐ Bleibt die Akkukapazität nach vollständiger Ladung weiterhin niedrig, hat der Akku das Ende seiner Lebensdauer erreicht und sollte ausgetauscht werden. Ein vollständiges Entladen des Akkus vor dem Nachladen ist nicht erforderlich. ☐ Wurde der Akku längere Zeit nicht benutzt, ist er nachzuladen.

Ohrhörer

Verkehrssicherheit – Tragen Sie keine Ohrhörer, während Sie mit dem Auto oder Fahrrad fahren oder ein motorgetriebenes Fahrzeug führen. Dies kann zu gefährlichen Situationen im Straßenverkehr führen und ist in einigen Ländern gesetzlich verboten. Es kann auch gefährlich sein, Ohrhörer mit hoher Lautstärke zu betreiben, während Sie gehen. Dies trifft in besonderem Maße für Fußgängerüberwege zu. Sie sollten äußerste Vorsicht walten lassen oder die Verwendung des Ohrhörers in gefahrträchtigen Situationen ganz vermeiden. Vermeiden von Hörschäden – Vermeiden Sie es, Ohrhörer mit hoher Lautstärke zu betreiben. Fachleute warnen vor ununterbrochener, lauter und andauernder Wiedergabe über Ohrhörer. Wenn Sie im Ohr ein Klingeln oder Summen hören, reduzieren Sie die Lautstärke, oder unterbrechen Sie die Verwendung des Ohrhörers.

Wartungsarbeiten

Achten Sie darauf, dass vor dem Reinigen des Computers der Netzstecker gezogen wird. Vermeiden Sie es, auf dem Display herumzureiben, dies kann das Display beschädigen. Zur Reinigung des Displays ist ein weiches und trockenes Tuch zu verwenden.

Hinweise für den Benutzer

Andere Vorsichtsmaßnahmen

Reinigen Sie den Computer mit einem weichen Tuch, das mit einer milden Reinigungsmittellösung angefeuchtet wurde. Verwenden Sie unter keinen Umständen Scheuerschwämme und Scheuer- oder Lösungsmittel wie Alkohol oder Benzin, da diese die Oberfläche Ihres Computers beschädigen können.

Technische Daten

Modell PCG-F807K PCG-F808K PCG-F809K
Prozessor	Mobiler Intel®Pentium® III-Prozessor650 MHz -Intel®SpeedStepTM-Technologie	Mobiler Intel®Pentium® III-Prozessor750 MHz -Intel®SpeedStepTM-Technologie	Mobiler Intel®Pentium® III-Prozessor850 MHz -Intel®SpeedStepTM-Technologie
Festplatte	12,0GB GB GB	20,0	30,0
Standard-RAM	64 MB SDRAM100 MHz(PC100 compatible)	MBSDRAM100 MHz(PC100 compatible)	128 MB SDRAM100 MHz(PC100 compatible)
RAM (maximal)		256 MB
LC-Display	14,1" XGA(1024x768) TFT	15,0" XGA(1024x768) TFT	SXGA+(1400x1050) TFT
Level 2 Cache-Speicher	KB 256(in CPU integriert)	KB(in CPU integriert)	256 KB(in CPU integriert)
MPEG	MPEG 2 Digital Video unterstützt die Vollbilddarstellung
Grafikkarte	ATI Rage-Grafikchip mit 8 MB Video-RAM und 3D-Grafikbeschleuniger
Klang-Eigenschaften	16-Bit CD-Qualität, Stereoklang
Diskettenlaufwerk	3,5"-Laufwerk, 1,44 MB (austauschbar)

Modell PCG-F807K PCG-F808K PCG-F809K
DVD-ROM/CD-ROM-Laufwerk	DVD-ROM (8fach)Eigenschaften der LaserdiodeWellenlän g e : 7 8 0 u n d 6 5 0 n mLaserstrahlung: 77,5μW
Internes Modem	Integriertes Modem V.90/ K56 Flex (56 Kbit/s) Daten / Fax
Telekommunikation	Datenkommunikation über das Telefonnetz
Erweiterungs-möglichkeiten	Zwei PCMCIA-Karten vom Typ II oder eine PCMCIA-Karte vom Typ III mit Card Bus-Unterstützung
Integrierte Komponenten	Stereolautsprecher, Touchpad
Sondertasten	PPK (Programmierbare Funktionstasten)
Anschlußmöglichkeiten am Notebook	Port-Replikator, Drucker, Monitor, externe Lautsprecher oder Ohrhöhrer, serieller Anschluß, PS/2, 2 USB-Anschlüsse, PC Cards vom Typ II & III,i.LINKTM (IEEE1394)-Anschluß S400
Anschlußmöglichkeiten am Port-Replikator	LAN (Ethernet), Drucker, VGA-Monitor, Maus und Tastatur (USB oder PS/2), serieller Anschluß, USB-Anschluß
Mitgeliefertes Zubehör	DVD-ROM-Laufwerk, Diskettenlaufwerk, wiederaufladbarer Akku,Netzadapter, Videokabel, Telefonkabel, Telefonadapterstecker,Schachtabdeckung
Kundenservice	1 Jahr kostenloser VAIO-Link Kundenservice‡
Garantie	1 Jahr Garantie (Teile und Reparatur)‡

Modell PCG-F807K PCG-F808K PCG-F809K

Stromverbrauch	Max. 49,5 W (19,5 V Gleichstrom/100-240 V Wechselstrom)
Energiesparfunktionen	Gemäß Energy Star-NormenACPI (Advanced Configuration & Power Interface).
Akku	Lithium-Ionen-Akku
Abmessungen
Breite	324 mm	324 mm	324 mm
Höhe	38,5 mm → 46,9 mm	38,5 mm →54,1 mm	38,5 mm →54,1 mm
Tiefe	265,5 mm	265,5 mm	265,5 mm
Gewicht mit Akku	3,0 kg	3,24 kg	3,24 kg
mit Diskettenlaufwerk und Akku	3,23 kg	3,42 kg	3,42 kg
Betriebstemperatur	+5°C → +35°C (temperature gradient less than 10°C/hour)
Lagertemperatur	-20°C →+60°C (Temperature gradient less than 10°C/hour)
Luftfeuchtigkeit (Betrieb)	20% → 80% (Not condensed), provided that humidity is less than 65% at +35°C (hygrometer reading of less than 29°C)
Luftfeuchtigkeit (Lagerung)	10% → 90% (Not condensed) provided that humidity is less than 20% at +60°C (hygrometer reading of less than 35°C)

Siehe besondere Bedingungen für die erweiterte Garantie.

Alle technischen Daten können ohne vorherige Ankündigung geändert werden.

Kompatibilitätstabelle

Diese Tabelle enthält eine Übersicht über die mit Ihrem Notebook kompatiblen bzw. inkompatiblen Geräte.

Geräte kompatibel inkompatibel

USB Sony USB-Maus PCGA-UMS1

Netzadapter Nur mit dem Netzadapter

PCGA-AC19V.

i.LINK Kabel VMC-IL4415

Serie VMC-IL4408

Port-Replikator

- mit dem mitgelieferten

Netzadapter PCGA-AC19V

- optional erhältlicher

Netzadapter PCGA-AC19

i.LINK - Nurdigitale Sony

Videokameras

- An den Anschlüssen

gekennzeichnet: DV Out, DV

in/out, i.LINK

Dieses Notebook verfügt

über keine

Stromversorgung für

externe Geräte, die generell

nur über i. LINK Anschlüsse

mit Strom versorgt werden.

Steuerung A1 oder Steuerung

Nur mit Sony-Geräten

A1 II

Index

A

Akku 19, 20, 104

Anzeige 32, 54

austauschen 54

einsetzen 20

entnehmen 24, 56

in das Akkufach einsetzen 20

laden 21

LED-Anzeige 21

Zustand 22

Akkufach 15

Akkus

Anzeigen 16

aufladen 55

Alt-Taste 29

Anschließen

Port-Replikator 59

Anschließen

digitaler Videorecorder 71

Drucker 63

externe Lautsprecher 78

externe Maus 76

externe Tastatur 59, 76

Maus 59

Mikrofon 79

Monitor 65

Multimedia-Computermonitor 66

Port-Replikator 60

Projektor 67

Stromquelle 19

USB-Gerät 77

anschließen

Monitor 59

Anschlüsse

DC In 17, 19, 59

Drucker 63, 64

i.LINK 15

Maus 17, 59

Mikrofon 15

Monitor 17, 59

Serielle Schnittstelle 59

Serieller Anschluß 17

Tastatur 16, 59

USB 17, 59

Anwendungstaste 30

Anzeige

Akku 32, 54

Akkuzustand 21

Caps Lock 16, 33

Festplatte 32

Num Lock 32

Scroll Lock 16, 33

Stromversorgung 16

Anzeigegerät

auswählen 67

Anzeigen

Akku 16

Festplatte 16

Num Lock 16

Aufladen der Akkus 55

Aufladen des Akkus 21

Ausgabegeräte anschließen 63

Austauschen Akkus 54

Auswählen Anzeigegerät 67 LCD 67 Monitor 67 Stromquelle 20

Auswerfen CD-ROM/DVD-ROM 41 Disketten 39

Auswurfhebel 56 Auswurftaste 39, 41

B

Befehle rückgängig machen 29 Belüftung 102

C

Caps Lock 16 Anzeige 33

CD-ROM Fehlerbeseitigung 88

CD-ROM/DVD-ROM auswerfen 41 einlegen 41 reinigen 104 Umgang 103, 104

CD-ROM/DVD-ROM-Laufwerk Schließen der Schublade 41 CD-ROM-Laufwerk

Fehlerbeseitigung 88

CD-Schublade Fehlerbeseitigung 88

Computer Fehlerbehebung 82 Fehlerbeseitigung 86 Kondensation 103 Lithium-Ionen-Akku 7 reinigen 101 starten 25

Cursor-Tasten 29 Customer Service Guide 81

D

DC In 17, 59 Anschluß 19

Dialogfeld Mauseigenschaften 36

Dialogfeld Windows beenden 26 Digitale Videokamera 71

Disketten Fehlerbehebung 90 herausnehmen 39 ins Laufwerk einlegen 38 Umgang 103

Diskettenlaufwerk entfernen 39 Fehlerbehebung 90 Schacht 14

Display Optionen 67 Siehe auch Monitor 17

Drucker

anschließen 17, 59, 63

Anschluß 63, 64

Druckeranschluß 17, 59

DV In/Out 15, 71

DVD-ROM-Laufwerk Schublade herausfahren 41 verwenden 41

E

Einfüge-Taste 29

Einlegen CD-ROM/DVD-ROM 41 Disketten 38

Einschalten Computer 25

Einsetzen Akku 20

Energiesparstufen 51 Schlafmodus 52 Standby-Modus 52

Entfernen Disketten 39 Diskettenlaufwerk 39

Entnehmen Akku 24

Entriegelungshebel 39 Ergonomische Überlegungen 12, 13

Escape-Taste 29 Externe 78

Externe Geräte Anzeige 13, 67 Display

Siehe auch Monitor 65

Lautsprecher 78

Maus 76

Tastatur 76

Externes Display anschließen 65

F

Fehlerbehebung 82 Start 26 Systemstart 82

Festplatten Anzeige 16, 32

Feuchtigkeitskondensation 103 Floppy 39

Fn-Taste 30 Kombinationsbefehle 34

Funkstörung 102

Funktionstasten 29, 30

G

Hebel Auswurfhebel 56 Entriegelung 39 LCD 25

Helligkeit einstellen 25

Herausnehmen Akku 56

Hilfe

Maustreiber 36

Online 81

Hinzufügen

Hardware 58

Peripheriegeräte 58

/

i.LINK 15, 71

IEEE 1394 15, 71

Installieren

Hardware 58

Peripheriegeräte 58

Integrierter Ziffernblock 28

K

Kabel

Netzkabel 19

Kameras

digitaler Videorecorder 71

Kombinationstasten 29

Korrekturtasten 29

Kundendienst

Siehe auch VAIO-Link 8

Kundenservice 81

L

Laden

Akku 21

Ladezustandsanzeige 21

Laufwerksschacht 14

Lautsprecher

externe 78

Fehlerbeseitigung 90

LCD 100

Auswahl des Displays 67

Fehlerbehebung 87

Fehlerbeseitigung 87

Projektor 67

Verriegelungshebel 25

LED-Anzeige

Ladezustand 21

linke Taste 16

Lithium-Ionen-Akku

Entsorgung 7

Sicherheitsmaßnahmen 7

Luftzirkulation 102

M

Maus

anschließen 76

Anschluß 17

Fehlerbeseitigung 86

Mehrzweckschacht

Abdeckung 57

Mein 85

Mikrofon 15

anschließen 79

Anschluß 66

Fehlerbeseitigung 91

Modem

Fehlerbehebung 91

Monitor 17, 59

anschließen 65

Anschluß 66

auswählen 67

Multimedia-Computermonitor anschließen 66

N

Navigationstasten 29

Netzadapter 19

Netzanschluß 19

Num Lock 16

Anzeige 32

O

Öffnen

DVD-ROM-Laufwerk41

Ohrhörer

Anschluss 66

Vorsichtsmaßnahmen 105

Online-Hilfe 81

P

PC Card 93

einsetzen 44

Fehlerbeseitigung 93

Steckplätze 15, 44

Typ III 44

Port-Replikator

anbringen 60

anschließen 59

anschließen 60

trennen 62

Port-Replikator entfernen 62

PPK 47

Probleme beim Starten des Computers 26

Programmierbare Funktionstasten 47

Projektor 67

Prt Sc-Taste 29

R

rechte Taste 16

Registrierung Ihres Computers 27

Reinigen

Computer 101

S

Schachtabdeckung

einsetzen 55, 57

Schaltfläche Start 26

Schaltflächen

Start (Windows®) 26

Schlafmodus 52

Scroll Lock 16

Anzeige 33

Serieller Anschluß 17, 59

Smart Connect 50

Software-Handbuch 81

Sony E-Mail-Support 81

Standby-Modus 52

Starten

Computer 25

Störung 102

Strg-Taste 29

Stromquellen 20, 101

anschließen 19

Stromversorgung

Anzeige 16

Kabel 19

Netzschalter 25

Programmierbare Tasten 47

Systemschlaf 52

System-Standby 52

T

Tastatur 29, 59

anschließen 76

Anschluß 16

Taste

Auswurf 41

Tasten

Auswurf 41

links 16

rechts 16

Technische Daten 81

Technische Unterstützung 81

technische Unterstützung 81

Touchpad 16, 36, 86

benutzen 36

Funktionen 36

Tasten 16

Trennen

Port-Replikator 62

TV

Störung 102

U

Umgang

Audio-CD 104

CD-ROM/DVD-ROM 103, 104

Disketten 103

Umschalt-Taste 30

USB

anschließen 77

Anschluss 17, 59, 77

V

VAIO-Link 81

Kundenservice-Zentrum 81

Software 81

Verpackungsinhalt 80, 81

Videokamera 71

Vorinstallierte Software 81

Vorsichtsmaßnahmen 102

W

Wartung 102, 105

Wiederaufladbarer Akku 19, 20

Windows®

Schaltfläche Start 26

Task-Leiste 26, 85

Taste 30

Tastenkombinationen 31

Z

Zweitakku 20, 54

SID
