Produkttyp	Notebook
Modell	Vaio PCG-FX802P
Prozessor	Intel Pentium III
Arbeitsspeicher	256 MB SDRAM
Festplatte	20 GB
Display	15 Zoll XGA TFT (1024 x 768 Pixel)
Optisches Laufwerk	CD-RW/DVD-ROM-Kombilaufwerk oder DVD-ROM-Laufwerk
Modem	Integriertes 56k-Modem (V.90)
Netzwerk	Ethernet 10BASE-T/100BASE-TX
USB-Anschlüsse	3 x USB (Rückseite)
PC Card-Steckplätze	2 x Typ I/II (CardBus-kompatibel) oder 1 x Typ III
Speicherkartenslot	Memory Stick (über PC Card-Adapter)
Akku	Lithium-Ionen, wiederaufladbar, Betriebsdauer mehrere Stunden
Betriebssystem	Microsoft Windows XP Home Edition
Gewicht	ca. 2,8 kg
Sicherheitszertifikate	CE, ENERGY STAR, LASER KLASSE 1 (EN 60825-1)
Energiesparmodi	Standby- und Ruhezustand
Lieferumfang	Netzadapter, wiederaufladbarer Akku, Telefonkabel, Videokabel, Schachtabdeckung, Produkt-Sicherheitskopie auf CD-ROM, gedruckte Dokumentation

Häufig gestellte Fragen - Vaio PCG-FX802P SONY

Wie setze ich den Akku ein?

Öffnen Sie die Abdeckung des Akkufachs auf der linken Seite des Notebooks. Setzen Sie den Akku mit der Markierung nach unten ein und schließen Sie die Abdeckung, bis sie einrastet. Der Akku wird automatisch geladen, wenn das Notebook am Netz angeschlossen ist.

Wie verwende ich das Touchpad?

Bewegen Sie Ihren Finger über das Touchpad, um den Mauszeiger zu steuern. Klicken Sie durch leichtes Antippen der linken Taste, doppelklicken Sie durch zweimaliges Drücken. Für einen Rechtsklick drücken Sie die rechte Taste. Zum Ziehen halten Sie die linke Taste gedrückt und bewegen den Finger. Einen Bildlauf führen Sie entlang des rechten oder unteren Touchpad-Rands durch.

Wie schließe ich einen externen Monitor an?

Schalten Sie das Notebook und den Monitor aus. Verbinden Sie das Monitorkabel mit dem VGA-Monitoranschluss an der Rückseite des Notebooks. Schließen Sie das Netzkabel des Monitors an eine Steckdose an. Schalten Sie zuerst den Monitor, dann das Notebook ein. Mit der Tastenkombination Fn+F7 schalten Sie zwischen integriertem Display, externem Monitor oder beiden um.

Wie lege ich eine CD oder DVD ein?

Drücken Sie bei eingeschaltetem Notebook die Auswurftaste am optischen Laufwerk. Legen Sie die CD/DVD mit der Beschriftung nach oben in die Mitte der Schublade und schließen Sie diese. Achten Sie darauf, dass das Notebook nicht im Standby- oder Ruhezustand ist. Bei Problemen können Sie im Arbeitsplatz mit Rechtsklick auf das Laufwerk 'Auswerfen' wählen.

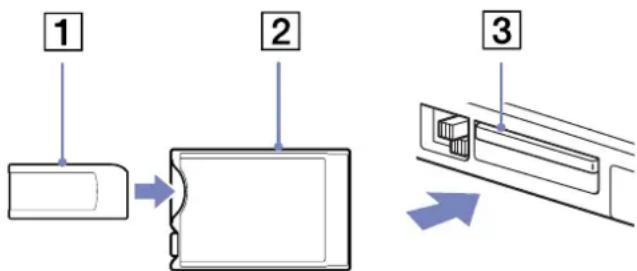

Wie verwende ich den Memory Stick?

Legen Sie den Memory Stick in den PC Card-Adapter (falls erforderlich) und stecken Sie diesen in einen PC Card-Steckplatz. Das System erkennt den Memory Stick automatisch und zeigt ihn als Laufwerk im Arbeitsplatz an. Zum Entfernen doppelklicken Sie auf das Symbol 'Hardware sicher entfernen' in der Taskleiste, wählen Sie den Memory Stick und klicken Sie auf 'Stopp'.

Wie wechsle ich in den Standby-Modus?

Drücken Sie die Tastenkombination Fn+F12 (oder Fn+ESC) oder klicken Sie auf 'Start' > 'Computer ausschalten' > 'Standby'. Die Stromversorgungsanzeige blinkt gelb. Zum Aufwachen drücken Sie eine beliebige Taste. Batteriestrom wird dabei gespart.

Wie stelle ich die Bildschirmhelligkeit ein?

Halten Sie die Fn-Taste gedrückt und drücken Sie wiederholt die F5-Taste, um die Helligkeit zu erhöhen, oder Fn+F6, um sie zu verringern. Diese Einstellung ist nur im Windows-Betrieb möglich.

Wie kann ich das System im Fehlerfall wiederherstellen?

Verwenden Sie die mitgelieferte Produkt-Sicherheitskopie auf CD-ROM. Legen Sie die CD ein und starten Sie das Notebook neu. Folgen Sie den Anweisungen zur Systemwiederherstellung. Dadurch wird die Festplatte auf den Auslieferungszustand zurückgesetzt. Sichern Sie vorher wichtige Daten.

Wie reinige ich das Notebook?

Schalten Sie das Notebook aus und ziehen Sie den Netzstecker. Reinigen Sie das Gehäuse und das Display mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner. Bei starker Verschmutzung können Sie das Tuch leicht mit Wasser anfeuchten und gut auswringen, dann die Oberfläche abwischen und trockennachwischen.

Wie entsorge ich den Akku richtig?

Lithium-Ionen-Akkus dürfen nicht im Hausmüll entsorgt werden. Führen Sie verbrauchte Akkus den eingerichteten Sammelstellen für Sondermüll zu, z.B. im Handel oder bei kommunalen Sammelboxen. Kleben Sie die Pole mit Klebestreifen ab, um Kurzschlüsse zu vermeiden. Entsorgen Sie den Akku nicht durch Verbrennen oder Öffnen.

BEDIENUNGSANLEITUNG Vaio PCG-FX802P SONY

Sony Notebook Benutzerhandbuch

Serie PCG-FX800

Bitte unbedingt zuerst lesen

Hinweis

© 2002 Sony Corporation. Alle Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung darf dieses Handbuch und die darin beschriebene Software weder vollständig noch in Auszügen kopiert, übersetzt oder in eine maschinenlesbare Form gebracht werden.

Die Sony Corporation übernimmt keine Gewähr für die Richtigkeit der Angaben in diesem Handbuch sowie für die Software oder andere darin enthaltene Angaben. Jede konkludente Gewährleistung, Zusicherung marktgängiger Qualität oder Eignung für einen bestimmten Zweck hinsichtlich des Handbuchs, der Software und anderer Angaben wird hiermit ausdrücklich abgelehnt. Die Sony Corporation haftet unter keinen Umständen für mittelbare oder unmittelbare Folgeschäden oder besondere Schadensfolgen, die sich aus oder in Verbindung mit diesem Handbuch ergeben, gleichgültig, ob diese aufgrund unerlaubter Handlungen, eines Vertrages oder sonstigen Gründen in Verbindung mit diesem Handbuch, der Software oder darin enthaltener oder verwendeter Angaben entstehen.

Macrovision: Dieses Produkt unterliegt dem Urheberrechtsschutz (Copyright) und ist durch Verfahrensansprüche einiger US-Patente sowie durch andere Urheberrechte der Macrovision Corporation und anderer Eigentümer geschützt. Die Verwendung dieser urheberrechtlich geschützten Technologie bedarf der ausdrücklichen Genehmigung der Macrovision Corporation und ist auf die private Benutzung und andere eingeschränkte Benutzungen zur Ansicht begrenzt, sofern keine andere Genehmigung der Macrovision Corporation vorliegt. Die Rückentwicklung oder Dekompilierung ist untersagt.

Sony behält sich das Recht vor, dieses Handbuch oder die darin enthaltenen Informationen jederzeit ohne Ankündigung zu ändern. Die darin beschriebene Software unterliegt den Bedingungen eines gesonderten Lizenzvertrags.

Warenzeichen

Sony, DVgate, DigitalPrint, ISP Selector, Smart Capture, SonicStage, MovieShaker, VAIO System Information, UI Design Selector, i.LINK und das i.LINK-Logo, Memory Stick und das Memory Stick-Logo, VAIO und das VAIO-Logo sind Warenzeichen der Sony Corporation.

i.LINK ist ein Warenzeichen von Sony zum alleinigen Zweck der Kennzeichnung, dass ein Produkt eine IEEE1394-Verbindung enthält.

Microsoft, Windows und das Windows-Logo sind Warenzeichen oder eingetragene Warenzeichen der U.S. Microsoft Corporation in den USA und in anderen Ländern.

Adobe, Adobe Acrobat Reader, und Adobe PhotoShop Elements LE sind Warenzeichen von Adobe Systems Incorporated.

QuickTime und das QuickTime-Logo sind Warenzeichenlizenzen. QuickTime ist in den USA und in anderen Ländern eingetragen.

RealPlayer ist ein Warenzeichen oder eingetragenes Warenzeichen von RealNetworks, Inc. in den USA und in anderen Ländern.

Symantec Norton Antivirus ist ein Warenzeichen der Symantec Corporation.

WinDVD ist ein Warenzeichen oder eingetragenes Warenzeichen von InterVideo Inc.

Alle anderen System-, Produkt- und Dienstleistungsnamen sind Warenzeichen ihrer jeweiligen Inhaber. Auf die Kennzeichnung ™ oder ® wird in diesem Handbuch verzichtet.

Alle technischen Daten können ohne vorherige Ankündigung geändert werden.

ENERGY STAR®

Da Sony ein Partner von ENERGY STAR® ist, erfüllen die Produkte von Sony die ENERGY STAR®-Richtlinien zur Energieeinsparung.

Das Internationale ENERGY STAR®-Programm für Bürogeräte ist ein weltweites Programm zur Förderung der Energieeinsparung bei der Benutzung von Computern und anderen Bürogeräten. Das Programm unterstützt die Entwicklung und Verbreitung von Produkten mit Funktionen, die effektiv zur Energieeinsparung beitragen. Es handelt sich um ein offenes Programm, an dem sich Unternehmen auf freiwilliger Basis beteiligen können. Zielprodukte hierfür sind alle Bürogeräte, wie z. B. Computer, Monitore, Drucker, Faxgeräte und Kopierer. Die einzuhaltenden Standards sowie die Logos sind für alle teilnehmenden Nationen gleich.

ENERGY STAR® ist ein in den USA eingetragenes Warenzeichen.

Sicherheitsinformationen

Gerätekennung

Die Modellbezeichnung und die Seriennummer befinden sich auf der Unterseite Ihres Sony-Notebooks. Tragen Sie die Seriennummer an der hierfür vorgesehenen Stelle ein. Halten Sie zu jedem Anruf bei VAIO-Link die Modellbezeichnung und die Seriennummer Ihres Computers bereit.

Seriennummer: ____

Modellnummer (Modellname in Klammern):

PCG-9G1M (PCG-FX805), PCG-9G2M (PCG-FX804)

PCG-9G3M (PCG-FX802), PCG-9G5M (PCG-FX801)

Warnhinweise

Allgemein

Das Gerät darf auf keinen Fall geöffnet werden, weil es dadurch beschädigt werden kann und jegliche Garantieansprüche erlöschen. Zur Vermeidung von elektrischen Schlägen darf das Gehäuse nicht geöffnet werden. Reparaturarbeiten sind ausschließlich von autorisierten Fachleuten durchzuführen. Zur Vermeidung von Feuer und elektrischen Schlägen darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. ☐ Der Betrieb des Modems bei Spannungsspitzen, z.B. bei schweren Gewittern, ist zu vermeiden. ☐ Bei Gasgeruch ist die Verwendung eines Modems oder eines Telefons unbedingt zu vermeiden. ☐ Wenn Sie den Reserve-Akku auswechseln möchten, wenden Sie sich an das nächstgelegene Sony Kundenservice-Zentrum. ☐ Vor dem Anschließen externer Geräte sind der Computer und sämtliche Peripheriegeräte abzuschalten. ☐ Schließen Sie das Netzkabel erst nach dem Anschluss aller Kabel an.

☐ Schalten Sie Ihren Computer erst ein, nachdem alle externen Geräte ausgeschaltet wurden. Die magnetischen Eigenschaften einiger Gegenstände können schwerwiegende Konsequenzen für Ihre Festplatte haben. Sie können die Daten auf der Festplatte löschen und eine Fehlfunktion des Computers bewirken. Stellen Sie den Computer nicht in der Nähe von Gegenständen auf, die magnetische Felder emittieren, und zwar vor allem: ☐ Fernsehapparate ☐ Lautsprecher ☐ Magnete ☐ Magnetarmbänder

Audio/Video

☐ Wenn dieses Gerät in unmittelbarer Nähe eines Geräts mit elektromagnetischer Strahlung aufgestellt wird, kann es bei der Wiedergabe von Ton- und Bildsignalen zu Störungen kommen.

Anschlussmöglichkeiten

Modem- und Telefonleitung niemals bei schwerem Gewitter an Ihr Notebook anschließen. ☐ Installieren Sie Telefonanschlüsse niemals in feuchten Räumen, es sei denn, die Telefonsteckdose ist für feuchte Räume geeignet. ☐ Bei der Installation von Telefonleitungen ist stets auf ausreichenden Sicherheitsabstand zu Stromleitungen zu achten. ☐ Verwenden Sie für den Netzbetrieb Ihres Notebooks ausschließlich den mitgelieferten Netzadapter. Zur vollständigen Trennung Ihres Notebooks vom Netz ist der Netzadapter aus der Netzsteckdose zu ziehen. ☐ Bitte achten Sie darauf, dass die Netzsteckdose leicht zugänglich ist.

Das Berühren von nicht isolierten Telefonleitungen oder -anschlüssen ist unbedingt zu vermeiden, es sei denn, die Telefonleitung wurde vorher vom Netz getrennt.

Optisches Laufwerk

☐ Eine fehlerhafte Bedienung von optischen Geräteteilen kann zu Augenschäden führen. Versuchen Sie nicht, das Gehäuse zu öffnen, um eine Gefährdung Ihrer Augen durch Laserstrahlung zu vermeiden. Reparaturen sind ausschließlich von autorisierten Fachkräften durchzuführen. ☐ Bei geöffnetem optischem Laufwerk kann sichtbares und unsichtbares Licht austreten: Setzen Sie sich auf keinen Fall der Laserstrahlung aus.

Sicherheitsstandards

Sony erklärt hiermit, dass dieses Produkt die grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der Europäischen Richtlinie 1999/5/EG (Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen) erfüllt.

Dieses Gerät entspricht EN 55022 Klasse B und EN 55024 für die Verwendung in folgenden Bereichen: Wohngebiete, Büros und Industriegebiete geringer Dichte. Anhand von Tests wurde sichergestellt, dass dieses Gerät bei einem Anschlusskabel, das max. 3 m lang ist, die EMV-Richtlinien erfüllt. Vor dem Aktivieren des integrierten Modems lesen Sie bitte den Leitfaden für die Modemeinstellungen. Das Optical Disc-Laufwerk wurde als LASERPRODUKT KLASSE 1 eingestuft und entspricht dem europäischen Sicherheitsstandard für Laserprodukte EN 60825-1. Reparatur und Wartung darf nur vom Sony-Kundendienst durchgeführt werden. Nicht ordnungsgemäß ausgeführte Reparaturen können Ihre Sicherheit gefährden.

KLASSE 1 LASERPRODUKT NACH EN 60825-1

Entsorgen des Lithium-Ionen-Akkus

☐ Fassen Sie beschädigte oder auslaufende Lithium-Ionen-Akkus nicht mit bloßen Händen an. Nicht mehr einsatzfähige Akkus sind umgehend ordnungsgemäß zu entsorgen! ☐ Bei einem falschen oder falsch eingelegten Akku besteht Explosionsgefahr! Tauschen Sie den Akku nur gegen einen Akku des gleichen oder eines vergleichbaren Typs aus, der vom Hersteller empfohlen wird. Entsorgen Sie verbrauchte Akkus gemäß den Anweisungen des Herstellers. ☐ Bei unsachgemäßer Behandlung des in diesem Gerät verwendeten Akkus besteht Brand- oder Explosionsgefahr. Den Akku unter keinen Umständen zerlegen, Temperaturen von über 60°C (140°F) aussetzen oder verbrennen. □ Verbrauchte Akkus sind umgehend zu entsorgen. □ Bewahren Sie die Akkus an einem für Kinder unzugänglichen Ort auf.

Entsorgen der internen Batterie für den nichtflüchtigen Speicher

☐ Der VAIO Notebook ist mit einer kleinen Batterie zur Speicherung wichtiger Daten ausgestattet. Diese muss während der Lebensdauer des Produkts voraussichtlich nicht ausgetauscht werden. Wenn Sie diese Batterie auswechseln möchten, setzen Sie sich bitte mit VAIO-Link in Verbindung. □ Bei einem falschen oder falsch eingelegten Akku besteht Explosionsgefahr! □ Verbrauchte Akkus sind unverzüglich und ordnungsgemäß zu entsorgen. ☐ Hinweis: In einigen Regionen ist die Entsorgung von ungefährlichen Akkus im Haus- oder Industriemüll untersagt. Bitte führen Sie nicht mehr einsatzfähige Akkus den eingerichteten Sammelstellen für Sondermüll zu.

☐ Bitte werfen Sie nur verbrauchte Batterien und Akkus in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel. ☐ Hinweis: In einigen Regionen ist die Entsorgung von Lithium-Ionen-Akkus im Haus- oder Industriemüll untersagt. Bitte führen Sie nicht mehr einsatzfähige Akkus den eingerichteten Sammelstellen für Sondermüll zu. Nicht mehr einsatzfähige Akkus sind stets ordnungsgemäß zu entsorgen!

Willkommen

Wir beglückwünschen Sie zum Erwerb eines VAIO-Notebooks. Um Ihnen ein Notebook nach dem neuesten Stand der Technik zur Verfügung zu stellen, setzt Sony die führenden Audio-, Video- und Kommunikationstechnologien ein.

Nachstehend sind nur einige Leistungsmerkmale Ihres VAIO-Notebooks aufgeführt.

☐ Außergewöhnlich hohe Leistungsfähigkeit – Ihr PC ist mit einem schnellen Prozessor, einem schnellen CD-RW-/DVD-ROM-Kombilaufwerk* oder DVD-ROM-Laufwerk* und einem internen Modem ausgestattet. Mobilität – Der wiederaufladbare Akku gewährleistet einen mehrstündigen netzunabhängigen Betrieb. - Sony Audio- und Videoqualität – Mit dem hochauflösenden Flüssigkristalldisplay (LCD) kommen Sie in den vollen Genuss der heutigen, anspruchsvollen Multimedia-Anwendungen, Spiele und Unterhaltungssoftware. Multimedia – Genießen Sie Audio- und Video-CDs. Anschlussfähigkeit – Ihr Computer verfügt über Ethernet- und i.LINK™-Funktionalität. i.LINK™ ist eine bidirektionale, digitale Schnittstelle für den Datenaustausch. □ Windows® – Ihr System ist mit dem Betriebssystem Microsoft Windows® XP Home ausgestattet. Kommunikation – Sie haben Zugang zu beliebten Online-Diensten, Sie können E-Mails senden und empfangen, im Internet surfen... ☐ Hervorragender Kundenservice - Bei Problemen mit Ihrem Computer finden Sie auf der Website von VAIO-Link nützliche Hinweise und u. U. eine Lösung: http://www.vaio-link.com Bevor Sie mit dem Kundenservice Verbindung aufnehmen, sehen Sie jedoch bitte in Ihrem Benutzerhandbuch im Kapitel Fehlerbehebung oder in den Handbüchern und Hilfe-Dateien Ihrer externen Geräte oder Software nach.

* Abhängig vom jeweiligen Modell. Siehe auch Technische Daten.

Dokumentationssatz

Die Dokumentation besteht aus gedruckten und Online-Handbüchern. Letztere befinden sich auf der Festplatte Ihres Computers und/oder auf der Anwendungs-CD-ROM.

Gedruckte Dokumentation

Die gedruckte Dokumentation enthält:

☐ Die Broschüre Getting Started, die einen Kurzüberblick über den Inhalt des Kartons und einige technische Daten des Notebooks verschafft sowie auch Anweisungen zum Einrichten des Notebooks enthält. ☐ Die Broschüre Fehlerbehebung mit allen grundlegenden Informationen, um mit Ihrem Notebook arbeiten zu können, sowie Informationen über Fehlerbehebung und VAIO-Link.

□ Ihre Sony-Garantie

□ Einen Sicherheitsleitfaden

□ Einen Leitfaden für die Modemeinstellungen.

Online-Dokumentation

1 Das Benutzerhandbuch für Ihr Sony Notebook:

☐ Ihr Notebook gibt einen Überblick über die Verwendung der Standardkomponenten Ihres Systems. Dieser Teil des Handbuchs enthält auch Verwendungsmöglichkeiten des Memory Stick™. Anschließen externer Geräte erläutert, wie Sie den Funktionsumfang Ihres Computers durch den Anschluss anderer Geräte erweitern. ☐ Problem? Hier ist die Lösung enthält grundlegende Hinweise zur Fehlerbehebung und gibt einen Überblick über die angebotenen Kundendienstoptionen.

□ Vorsichtsmaßnahmen enthält Informationen und Hinweise zu den Einsatzmöglichkeiten Ihres Notebooks. Das Glossar erläutert in diesem Handbuch verwendete Begriffe.

2 In Ihrem Software-Handbuch finden Sie Informationen über das mitgelieferte Software-Paket und die vorinstallierte Sony-Anwendungssoftware.

Hinweise zur Software auf Ihrem Sony Notebook enthält eine kurze Funktionsbeschreibung der auf Ihrem System vorinstallierten Software. ☐ Arbeiten mit Video-Software erläutert die Verwendung der Video-Software von Sony: DVgate, MovieShaker und Smart Capture. □ Verwenden von DigitalPrint erläutert die Verwendung von DigitalPrint damit Sie mit einer Digitalkamera aufgenommene Fotos optimal nutzen können. ☐ Verwalten von Audiodateien mit SonicStage erläutert, wie Sie Ihre vorhandenen Audiodateien im MP3-, WMA- und WAV-Format in das ATRAC3-Format konvertieren. □ Individuelle Konfiguration des Notebooks erläutert die Einrichtung Ihres Systems und des Energiemanagements. ☐ Installieren und Aktualisieren von Anwendungen erläutert, wie Sie eine Softwareanwendung installieren, ausführen oder deinstallieren. □ Verwalten von Treibern erläutert, wie Sie einen Treiber installieren, aktualisieren oder deinstallieren. ☐ Verwenden der Produkt-Sicherheitskopien auf CD-ROM erklärt, wie Sie eine Wiederherstellung des Systems und der Anwendungen durchführen. □ Verwenden partitionierter Laufwerke erläutert, wie Sie Partitionen verwenden können.

3 Im Abschnitt Technische Daten finden Sie nähere Informationen zu Ihrem Computer, Treibern und Zubehör.

4 In der VAIO-Link Kundenservice Broschüre finden Sie alle VAIO-Link-Informationen, die Sie benötigen, einschließlich der Kontaktnummern und –adressen für jedes Land.

Willkommen

5 In der Online-Hilfe der Software finden Sie weitere Informationen zur Funktionsweise und Fehlerbehebung. 6 Nähere Informationen über Windows® finden Sie im Microsoft-Handbuch Kurzeinführung. 7 Unter http://www.club-vaio.sony-europe.com finden Sie Online-Lernprogramme für Ihre bevorzugte VAIO-Software.

Ihr Notebook und sein Zubehör

Es befinden sich folgende Komponenten im Karton:

1 Computer 6 Schachtabdeckung
2 Produkt-Sicherheitskopie auf CD-ROM 7 Videokabel
3 Dokumentationssatz 8 Telefonkabel
4 Netzadapter 9 Netzkabel
5 Wiederaufladbarer Akku

Finden Sie im Karton zwei Telefonstecker, sehen Sie Verwenden des richtigen Telefonsteckers (Seite 62).

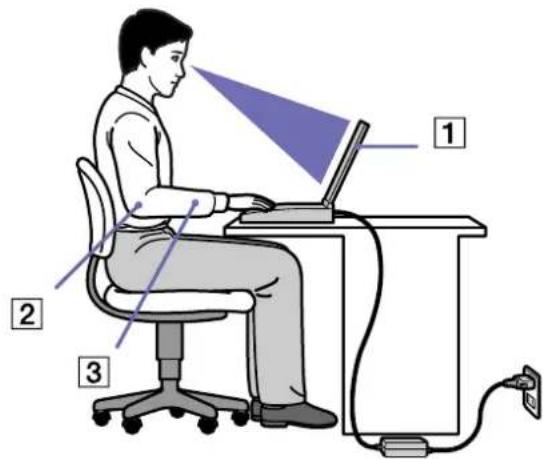

Hinweise zum sicheren und angenehmen Arbeiten

Sie werden Ihr Notebook als tragbares Gerät in einer Vielzahl von Umgebungen einsetzen. Sie sollten die folgenden Hinweise zum sicheren und angenehmen Arbeiten sowohl beim stationären als auch beim mobilen Betrieb beachten:

☐ Position Ihres Notebooks – Stellen Sie Ihr Notebook unmittelbar vor sich auf (1). Bei Eingaben über die Tastatur, das Touchpad oder die externe Maus achten Sie darauf, dass Ihre Unterarme mit Ihren Handgelenken eine Linie bilden (2) und sich in einer neutralen, entspannten Position (3) befinden. Lassen Sie Ihre Oberarme ganz natürlich seitlich an Ihrem Oberkörper herunterhängen. Denken Sie daran, Ihre Arbeit am Computer regelmäßig zu unterbrechen. Zu langes Arbeiten am Computer kann zu Muskel- oder Sehnenüberanstrengungen führen.

Möbel und Körperhaltung – Verwenden Sie einen Stuhl mit guter Rückenstütze. Stellen Sie die Sitzhöhe so ein, dass Ihre Füße flach auf dem Fußboden stehen. Eventuell sorgt eine Fußstütze für bequemeres Arbeiten. Sitzen Sie entspannt und aufrecht. Sie sollten sich weder zu stark nach vorn beugen noch zu weit nach hinten lehnen. ☐ Betrachtungswinkel des Notebook-Displays – Das Display kann zur Einstellung der besten Position geneigt werden. Die Belastung Ihrer Augen und Ermüdung Ihrer Muskeln können Sie durch Einstellen des richtigen Betrachtungswinkels verringern. Stellen Sie auch die richtige Helligkeit des Bildschirms ein. Beleuchtung – Stellen Sie Ihr Notebook so auf, dass Fenster und Beleuchtung auf dem Display keine Spiegelungen oder Reflexionen erzeugen. Zur Vermeidung von hellen Lichtflecken auf dem Display ist eine indirekte Beleuchtung zu verwenden. Zur Verminderung von Spiegelungen auf Ihrem Display gibt es im Handel entsprechendes Zubehör, das Spiegelungen verringern hilft. Eine richtige Beleuchtung steigert Ihr Wohlbefinden und Ihre Effektivität. □ Aufstellen eines externen Monitors – Bei Verwendung eines externen Monitors sollte der Abstand zwischen Monitor und Ihren Augen ein angenehmes Arbeiten ermöglichen. Achten Sie darauf, dass sich der Bildschirm in Augenhöhe oder etwas darunter befindet, wenn Sie vor dem Monitor sitzen. □ Ausklappbare Stützen – Mit Hilfe der ausklappbaren Stützen können Sie Ihr Notebook in einem Neigungswinkel aufstellen, der Ihnen ein bequemes Tippen ermöglicht.

In diesem Abschnitt werden die ersten Schritte zum Arbeiten mit Ihrem Computer sowie mit den internen und externen Geräten des Computers beschrieben.

☐ Position von Bedienelementen und Anschlüssen (Seite 16) □ Anschließen einer Stromquelle (Seite 21) □ Starten Ihres Notebooks (Seite 29) □ Herunterfahren Ihres Notebooks (Seite 30) ☐ Die Tastatur (Seite 31) □ Das Touchpad (Seite 37) □ Verwenden des CD-RW/DVD-ROM- bzw. des DVD-ROM-Laufwerks (Seite 39) ☐ Die Schachtabdeckung (Seite 43) □ Das Diskettenlaufwerk (Seite 45) □ PC Cards (Seite 48) □ Memory Stick™ (Seite 52) □ Das Modem (Seite 61) □ Verwenden der Energiesparmodi (Seite 63)

Ihr Notebook

Position von Bedienelementen und Anschlüssen Rechte Seite

1 Netzschalter (Seite 29)
2 DVD-ROM-Laufwerk* oder CD-RW/DVD-ROM-Laufwerk*	(Seite 39)
3 Mehrzweckschacht (Seite 43)

* Abhängig vom jeweiligen Modell. Siehe das Dokument Technische Daten.

Sony Notebook Benutzerhandbuch

Linke Seite

1	TV-Ausgang	(Seite 74)	4	i.LINKTM-Anschluss	(Seite 81)
2	Mikrofonanschluss	(Seite 77)	5	PC Card-Steckplätze	(Seite 48)
3	Kopfhöreranschluss	(Seite 76)	6	Akkufach	(Seite 22)

Vorderseite

1 Flüssigkristall-Display(LCD-Display)		(Seite 35)
2 Lautsprecher (Seite 76)
3	T a s t a t u	r (Seite 31)
4 Touchpad (Seite 37)
5 Touchpad-Tasten (Seite 37)
6	Stromversorgungsanzeige	(Seite 34)
7	Akkuanzeige 1 und 2	(Seite 34)
8	Aktivitätsanzeige Festplatte	(Seite 34)
9	Num Lock-Anzeige	(Seite 34)
10 Anzeige Feststelltaste (Seite 34)
11	Anzeige Scroll Lock	(Seite 34)

Rückseite

1	Modemanschluss	(Seite 61)	5	VGA-Monitoranschluss	(Seite 71)
2	USB-Anschluss	(Seite 78)	6	Ethernet-Anschluss	(Seite 83)
3	Serielle Schnittstelle	/	7	USB-Anschluss	(Seite 78)
4	Druckeranschluss	(Seite 79)	8	GS-Eingang	(Seite 21)

Der Lüftungsschlitz darf bei eingeschaltetem Computer nicht abgedeckt werden.

Ihr Notebook

Unterseite

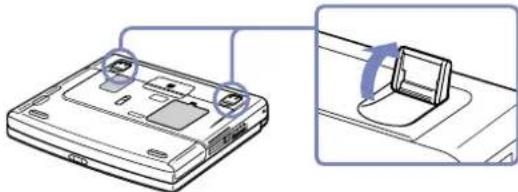

1 Entriegelungshebel (Seite 25) 2 Ausklappbare Stützen (Seite 13)

Sony Notebook Benutzerhandbuch

Anschließen einer Stromquelle

Als Stromquelle können Sie entweder den Netzadapter oder einen wiederaufladbaren Akku verwenden.

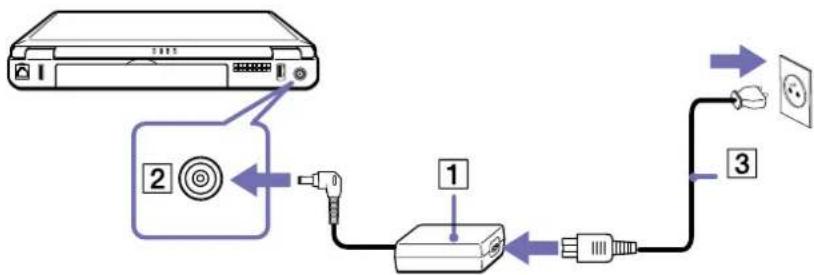

Verwenden des Netzadapters

So verwenden Sie den Netzadapter:

1. Verbinden Sie das vom Netzadapter (1) kommende Kabel mit dem Netzanschluss GS-Eingang (DC In) (2) am Notebook. 2. Verbinden Sie das eine Ende des Netzkabels (3) mit dem Netzadapter. 3. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

Verwenden Sie für den Netzbetrieb Ihres Notebooks ausschließlich den mitgelieferten Netzadapter.

Zur vollständigen Trennung Ihres Notebooks vom Netz ist der Netzadapter aus der Netzsteckdose zu ziehen.

Achten Sie darauf, dass die Netzsteckdose leicht zugänglich ist.

Verwenden des Akkus

Als Stromquelle können ein oder zwei Akkus verwendet werden. Sie können den zweiten Akku in den Mehrzweckschacht auf der rechten Seite des Notebooks einsetzen. Zusätzliche Akkus sind optional erhältlich.

Der mit Ihrem Notebook gelieferte Akku ist zum Zeitpunkt des Kaufs nicht vollständig geladen.

Einsetzen des Akkus

So setzen Sie den Akku ein:

1. Öffnen Sie die Abdeckung des Akkufachs.

2. Setzen Sie den Akku mit der Markierung nach unten in das auf der linken Seite des Notebooks befindliche Akkufach ein.

3. Schließen Sie die Abdeckung des Akkufachs, sodass sie fest einrastet.

Wenn der Computer direkt an den Netzstrom angeschlossen und ein Akku im Akkufach eingesetzt ist, wird der Computer über die Steckdose versorgt.

Laden des Akkus

So laden Sie den Akku auf:

1. Schließen Sie den Netzadapter an den Computer an.

2. Setzen Sie den Akku ein.

Der Akku (1) wird im Notebook automatisch geladen (die Akkuanzeige (2) blinkt während des Ladens jeweils zweimal hintereinander in größeren Zeitabständen). Ist der Akku zu 85 % geladen, erlischt die Ladeanzeige. Der Ladevorgang dauert etwa 2,5 Stunden, wenn das Notebook eingeschaltet ist. Zum vollständigen Laden des Akkus muss dieser noch weitere 1,5 Stunden geladen werden.

Das Notebook ist mit zwei Akkuanzeigen ausgestattet:

1. Zeigt den Zustand des Akkus im linken Akkufach des Notebooks an. 2. Zeigt den Zustand des Akkus im Mehrzweckschacht auf der rechten Seite des Notebooks an.

Akku-Ladeanzeige Bedeutung

Ein Der Computer verbraucht Strom aus dem Akku.

Einfaches Blinken Der Akku ist bald entladen.

Doppelblinken Der Akku wird geladen.

Aus Der Computer verbraucht Strom aus dem Stromnetz.

Wenn der Akku nahezu entladen ist, blinken die Akku- und Stromversorgungsanzeigen gleichzeitig.

Lassen Sie den Akku im Notebook, wenn der Computer an die Netzspannung angeschlossen ist. Der Akku wird während des Notebookbetriebs geladen.

Fällt die Akkuladung unter einen Wert von 10 %, sollten Sie entweder zum Wiederaufladen des Akkus den Netzadapter an Ihr Notebook anschließen oder Ihren Computer ausschalten und einen voll geladenen Akku einsetzen.

Ihr Notebook

Bei dem mit Ihrem Notebook mitgelieferten Akku handelt es sich um einen Lithium-Ionen-Akku, der jederzeit nachgeladen werden kann. Das Laden eines nur halb verbrauchten Akkus verkürzt seine Lebensdauer nicht.

Wird der Akku als Stromquelle für den Betrieb des Notebooks verwendet, so leuchtet die Akkuanzeige. Wenn der Akku fast vollständig entladen ist, beginnt die Akkuanzeige zu blinken.

Bei einigen Software-Anwendungen und Peripheriegeräten wechselt das Notebook bei geringer Akkukapazität möglicherweise nicht in den Ruhezustand. Um jeden Datenverlust beim Akkubetrieb zu vermeiden, sollten Sie Ihre Daten häufig speichern und manuell einen Energiesparmodus wie Standby oder Ruhezustand aktivieren.

Wenn der Computer direkt an den Netzstrom angeschlossen und ein Akku im Akkufach eingesetzt ist, wird der Computer über die Steckdose versorgt.

Entfernen des Akkus

So nehmen Sie den Akku heraus:

1. Schalten Sie den Computer aus. 2. Öffnen Sie die Abdeckung des Akkufachs. 3. Ziehen Sie den Akku heraus. 4. Schließen Sie die Abdeckung des Akkufachs.

Wenn Sie den Akku herausnehmen, während der Computer eingeschaltet und nicht über den Netzadapter an das Stromnetz angeschlossen ist, kann dies zum Verlust von Daten führen. Das Gleiche gilt, wenn der Akku entfernt wird, während sich der Computer im Standby-Modus befindet.

Verwenden des Zweitakkus

Sie können einen zweiten Akku erwerben. Die Betriebszeit des Computers wird durch die Verwendung von zwei Akkus verlängert. Wenn Sie zwei Akkus verwenden, wird der zuerst eingesetzte als erster geladen. Mit der Ladung des danach eingesetzten Akkus wird begonnen, sobald der zuerst eingesetzte Akku eine Kapazität von 85% erreicht hat. Welcher Akku gerade geladen wird, können Sie an der Akkuanzeige erkennen.

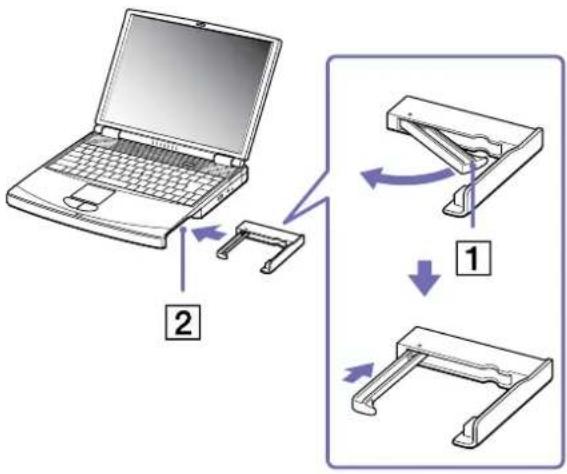

Einsetzen des zweiten Akkus

So setzen Sie einen zweiten Akku ein:

1. Entfernen Sie das Gerät, wenn sich die Schachtabdeckung oder das Diskettenlaufwerk im Mehrzweckschacht (1) befindet (siehe Seite 45). 2. Setzen Sie den Akku (2) in den Mehrzweckschacht ein. Die Anzeige für den Akku 2 leuchtet nun auf.

3. Damit der Akku sicher im Computer sitzt, muss die Schachtabdeckung (3) wieder eingesetzt werden.

Ihr Notebook

4. Schieben Sie den Auswurfhebel unten an der Schachtabdeckung in Richtung der Vorderseite des Computers, um die Abdeckung zu verriegeln.

Wenn Sie zwei Akkus verwenden, können Sie einen von ihnen entfernen, ohne den Computer herunterzufahren. Wenn Sie den einen Akku entfernen, stellen Sie sicher, dass die Akkuanzeige des anderen leuchtet.

Ihr Notebook

Laden des zweiten Akkus

So laden Sie den Zweitakku auf:

1. Lassen Sie den Akku (1,3) im Computer, wenn dieser an das Stromnetz angeschlossen ist. Wird der Akku geladen, blinkt die Akkuanzeige (2). 2. Wenn die Akkuanzeige nicht mehr blinkt, ist der Akku vollständig geladen.

Ihr Notebook

Entfernen des zweiten Akkus

So entfernen Sie den Zweitakku:

1. Schieben Sie den Auswurfhebel unten an der Schachtabdeckung in Richtung des Pfeils 1. 2. Schieben Sie den Entriegelungshebel unten am Notebook in Richtung des Pfeils 2.

3. Entfernen Sie die Schachtabdeckung. 4. Ziehen Sie den Akku heraus. 5. Setzen Sie die Schachtabdeckung wieder ein.

Sony Notebook Benutzerhandbuch

Starten Ihres Notebooks

So starten Sie Ihren Computer:

1. Schieben Sie den LCD-Verriegelungshebel (1) in Pfeilrichtung, und heben Sie die Abdeckung an.

2. Drücken Sie den Netzschalter (2) des Computers, bis die grüne Stromversorgungsanzeige (3) aufleuchtet.

3. Zum Ändern der Helligkeitseinstellung für Ihr LCD-Display benutzen Sie ggf. die Tasten + . Zur Erhöhung der Helligkeit halten Sie die -Taste gedrückt und drücken Sie wiederholt die -Taste. Zur Verringerung der Helligkeit halten Sie die und -Tasten gedrückt und drücken Sie wiederholt die -Taste.

+ ist nur möglich, wenn Windows® bereits läuft.

Wenn Sie den Netzschalter länger als vier Sekunden drücken, wird das Gerät ausgeschaltet.

Herunterfahren Ihres Notebooks

Um ungespeicherte Daten nicht zu verlieren, müssen Sie den Computer unbedingt ordnungsgemäß herunterfahren.

So fahren Sie Ihren Computer herunter:

1. Klicken Sie auf die Schaltfläche Start in der Windows®-Taskleiste. 2. Klicken Sie auf Ausschalten. Das Dialogfeld „Computer ausschalten“ wird angezeigt. 3. Wählen Sie Ausschalten. 4. Warten Sie, bis sich der Computer automatisch ausschaltet. Die Stromversorgungsanzeige erlischt. 5. Schalten Sie alle an Ihren Computer angeschlossenen externen Geräte aus.

Folgen Sie den Aufforderungen zum Speichern von Dokumenten.

Wenn sich der Computer nicht herunterfahren lässt:

• Schließen Sie alle geöffneten Anwendungen.
• Entfernen Sie ggf. eingesteckte PC Cards. Doppelklicken Sie hierzu auf das Symbol „Hardware sicher entfernen“ in der Taskleiste. Wählen Sie die zu entfernende Hardware aus, und klicken Sie auf Stopp.
• Trennen Sie alle USB-Geräte.
• Drücken Sie dann gleichzeitig die Tasten + + . Das Dialogfeld „Windows Task-Manager“ wird eingeblendet. Klicken Sie auf Herunterfahren und dann auf Ausschalten.

Andernfalls können Sie den Netzschalter länger als vier Sekunden gedrückt halten. Dadurch wird der Computer heruntergefahren. Bei diesem Vorgang können Daten verloren gehen.

Wenn Sie den Computer nur vorübergehend herunterfahren möchten, können Sie durch Verwendung des Standby-Modus Strom sparen. Siehe „Verwenden der Energiesparmodi“ (Seite 63).

Die Tastatur

Die Tastatur Ihres Notebooks gleicht der eines Desktop-Computers, verfügt jedoch über zusätzliche Tasten, die bestimmten Funktionen des Notebooks zugeordnet sind.

Tasten Beschreibung

Escape-Taste(1)	Die Taste(Escape) dient zum Rückgängigmachen von Befehlen.
Funktionstasten (2) Die zwölf Funktionstasten am oberen Rand der Tastatur dienen zum Ausführen bestimmter Aufgaben. Zum Beispiel hat die Tastein vielen Anwendungen die Funktion einer Hilfe-Taste. Die mit den Funktionstasten jeweils verknüpften Aufgaben hängen von der jeweiligen Anwendung ab.
Bildschirmdrucktaste (3)	Die Tasteerzeugt einen elektronischen Schnappschuss des Bildschirminhalts und verschiebt diesen in die Windows-Zwischenablage. Anschließend können Sie den Bildschirminhalt in ein Dokument einfügen und ausdrucken.
Korrekturtasten (4)	Mit den Tasten,undkönnen Sie Korrekturen an Ihren Dokumenten vornehmen.
Navigationstasten (5) Mit diesen Tasten können Sie den Cursor auf dem Bildschirm verschieben.
Anwendungstaste (6)	Durch Betätigen der Anwendungstastewird ein Kontextmenü eingeblendet, wobei diese Taste dem Klicken auf die rechte Maustaste entspricht.
Integrierter Ziffernblock (7) Enthält	die Tasten eines typischen Taschenrechners. Verwenden Sie den integrierten Ziffernblock zur Eingabe von Zahlen oder für mathematische Berechnungen, wie z. B. Addition und Subtraktion. Zum Aktivieren des Ziffernblocks müssen Sie die Taste(Feststelltaste) drücken. Daraufhin leuchtet die Anzeige Num Lock auf.
Kombinationstasten (8-11-12) Mehrere Tasten werden immer zusammen mit mindestens einer anderen Taste verwendet:,und-Taste. Werden die Tastenundzusammen mit einer anderen Taste gedrückt, können Sie Befehle auf eine andere Weise eingeben. Zum Beispiel können in vielen Anwendungen anstelle des Befehls Speichern in einem Windows-Menü die Tastenund(angegeben als+) gedrückt werden. Die-Tastedient zur Eingabe von Großbuchstaben oder Sonderzeichen wie @ und $.
Windows®-Taste (9)	Die Taste mit dem Windows®-Logo zeigt das Startmenü von Windows®. Das Drücken dieser Taste entspricht dem Klicken auf die Schaltfläche Start in der Taskleiste.
-Taste (10)	Die-Tastedient in Kombination mit anderen Tasten zur Eingabe von Befehlen.

Kombinationen und Funktionen mit der -Taste

Kombinationen Funktionen

田 +	Zeigt das Dialogfeld Hilfe- und Supportcenter an.
田 + Schaltet auf der Taskleiste von einer Schaltfläche zur nächsten.
田 +	Zeigt den Arbeitsplatz an.
田 +	Blendet das Fenster Suchergebnisse zum Suchen nach einer Datei oder einem Ordner ein. Dies entspricht der Auswahl des Befehls Suchen aus dem Menü Start.
田 +	Zeigt das Dialogfeld Suchergebnisse - Computer an, in dem Sie nach anderen Computern suchen können.
田 + Minimiert alle angezeigten Fenster.
+ 田 +	Zeigt alle minimierten Fenster wieder in ihrer ursprünglichen Größe an.
田 +	Blendet das Dialogfeld Ausführen ein. Dies entspricht der Auswahl des Befehls Ausführen aus dem Menü Start.
+ 田 +	Blendet das Dialogfeld Systemeigenschaften ein. Dies entspricht dem Doppelklicken auf das Symbol System in der Systemsteuerung oder dem Klicken mit der rechten Maustaste auf Arbeitsplatz (dann Eigenschaften klicken) aus dem Menü Start.

Anzeigen

Anzeige Funktionen

Netzbetrieb	Eingeschaltet: Anzeige leuchtet grün. Standby-Modus: blinkt gelb.
Akku 1	Zeigt den Status des auf der linken Seite des Computers in das Akkufach eingesetzten Akkus an.
Akku 2	Zeigt den Status des auf der rechten Seite des Computers in das Akkufach eingesetzten Akkus an.

Leuchte Ein Aus

[S00X] Festplatte	Daten werden von der Festplatte gelesen oder auf diese geschrieben.	Es erfolgt kein Zugriff auf die Festplatte.
[X308] Num Lock	Leuchtet auf, wenn der integrierte Ziffernblock aktiv ist.	Erlischt, wenn die alphanumerischen Tasten der Tastatur aktiv sind.
Caps Lock (Feststelltaste)	Leuchtet auf, wenn die Feststell-Taste gedrückt wurde und demzufolge nur Großbuchstaben geschrieben werden. Bei eingeschalteter Feststell-Taste werden die eingegebenen Buchstaben nach Betätigen der-Taste wieder klein geschrieben.	Erlischt, wenn durch das Drücken der Umschalt-Taste wieder auf die Eingabe von Kleinbuchstaben umgeschaltet wurde (es sei denn, Sie halten die-Taste gedrückt).
[DSWX] Scroll Lock	Leuchtet auf, wenn der Bildschirminhalt softwareabhängig gerollt werden kann. (In vielen Anwendungen ohne Auswirkung.)	Erlischt, wenn die auf dem Bildschirm angezeigten Informationen den normalen Tastenbefehlen (z. B. Bild-auf, Bild-ab) folgen sollen.

Kombinationen und Funktionen mit der -Taste

Kombinationen / Funktion Funktionen

	Schaltet den eingebauten Lautsprecher aus
	Stellt die Lautstärke der eingebauten Lautsprecher ein.Zur Erhöhung der Lautstärke halten Sie die-Taste gedrückt und drücken Sie wiederholt die-Taste.Zur Verringerung der Lautstärke halten Sie dieund-Tasten gedrückt und drücken Sie wiederholt die-Taste. Die Lautstärke wird sofort eingestellt, ohne dass eine Eingabeaufforderung oder ein Popup-Fenster angezeigt wird.
	Stellt die Helligkeit des Displays ein.Zur Erhöhung der Helligkeit halten Sie die-Taste gedrückt und drücken Sie wiederholt die-Taste.Zur Verringerung der Helligkeit halten Sie dieund-Tasten gedrückt und drücken Sie wiederholt die-Taste. Sie werden feststellen, wie sich die Helligkeit auf dem Display sofort verändert.
	Schaltet den Bildschirminhalt wahlweise auf das integrierte Display, einen externen Monitor (angeschlossen am Monitoranschluss) oder auf beide Geräte.
	Schaltet den Bildschirminhalt wahlweise auf das integrierte Display, das Fernsehgerät oder auf beide Geräte.

Kombinationen / Funktion Funktionen

+ 1(F12) und + n(ESC) : Standby

Versetzt den Computer in die Energiesparstufe Standby. Zur Rückkehr in den aktiven Zustand drücken Sie einfach eine beliebige Taste.Sie können diese Tastenkombinationen stattdessen auch für den Ruhezustand verwenden (die Stufe mit dem niedrigsten Energieverbrauch). Gehen Sie dazu zu Systemeinstellungen > Energieoptionen, und nehmen Sie die entsprechenden Einstellungen auf der Registerkarte Erweitert unter Netzschaltervorgänge vor.Nähere Informationen zur Energieverwaltung finden Sie im Abschnitt Verwenden der Energiesparmodi (Seite 63).

* Diese Funktion findet nur bei der ersten Benutzersitzung Unterstützung. Beim Anmelden eines zweiten Benutzers, müssen Sie auf diese Funktion verzichten.

Einige Funktionen sind erst nach dem Starten von Windows ^® verfügbar.

Das Touchpad

Die Tastatur ist mit einem berührungsempfindlichen Zeigegerät ausgerüstet, dem Touchpad (1). Mit Hilfe dieses integrierten Touchpads können Sie den Mauszeiger bewegen sowie Objekte anklicken und ziehen.

Vorgang Beschreibung

Mauszeiger positionieren Fahren Sie mit einem Finger über das Touchpad, und positionieren Sie den Mauszeiger (2) auf ein Element oder Objekt.
Klicken Drücken Sie die linke	Taste (3) einmal.
Doppelklicken Drücken Sie die linke Taste zweimal hintereinander.
Klicken mit der rechten Taste	Drücken Sie die rechte Taste (4) einmal. In vielen Anwendungen wird dadurch ein Kontextmenü eingeblendet.
Ziehen Fahren Sie mit einem	Finger über das Touchpad und halten dabei die linke Taste gedrückt.

Vorgang Beschreibung

Bildlauf Zum Rollen in vertikaler Richtung bewegen Sie Ihren Finger entlang des rechten Touchpad-Rands. Zum Rollen in horizontaler Richtung bewegen Sie Ihren Finger entlang des unteren Touchpad-Randes (die Rollen-Funktion steht nur bei Anwendungen zur Verfügung, die das Rollen mit dem Touchpad unterstützen).

Verwenden des CD-RW/DVD-ROM- bzw. des DVD-ROM-Laufwerks

Je nach dem erworbenen Modell ist Ihr Notebook mit einem CD-RW-/DVD-ROM-Laufwerk oder einem DVD-ROM-Laufwerk ausgestattet.

So legen Sie einen Datenträger ein:

1. Schalten Sie den Computer ein.

2. Drücken Sie die Auswurftaste (1), um das Laufwerk zu öffnen.

Die Schublade wird herausgefahren.

3. Legen Sie eine CD/DVD mit der Beschriftung nach oben bis zum Einrasten in die Mitte der Schublade.

4. Schließen Sie die Schublade durch behutsames Hineinschieben.

Wenn sich der Computer im Standby-Modus oder im Ruhezustand befindet, können Sie keinen Datenträger einlegen oder entnehmen.

Achten Sie darauf, dass die DVD-ROM/CD-ROM sicher von den Fingern der Antriebsnabe gehalten wird. Wenn der Datenträger nicht fest sitzt, kann Ihr Laufwerk beschädigt werden und lässt sich dann möglicherweise nicht mehr öffnen.

Wenn Sie die DVD-ROM/CD-ROM nicht mehr benötigen, warten Sie, bis die LED-Anzeige des Laufwerks erlischt und drücken dann die Auswurftaste, um die DVD-ROM/CD-ROM zu entnehmen.

Wenn der Datenträger beim Betätigen der Auswurftaste nicht ausgeworfen wird, gehen Sie zum Arbeitsplatz. Markieren Sie das Laufwerk durch Klicken mit der rechten Maustaste, und wählen Sie die Option Auswerfen. Wenn das Problem weiterhin besteht, schalten Sie den Computer ab und führen einen spitzen, dünnen Gegenstand in die Öffnung für das manuelle Entriegeln ein.

Verwenden der CD-RW-Funktion

Je nach dem erworbenen Modell* ist Ihr Notebook mit CD-RW-/DVD-ROM-Kombilaufwerk ausgestattet.

Zum Brennen von CDs können Sie CD-RWs und CD-Rs verwenden:

☐ Die CD-RW (CD-ReWriteable) ist ein Datenspeichermedium, das zum Beschreiben, Löschen oder Überschreiben mit Programmen oder sonstigen Daten verwendet werden kann. ☐ Die CD-R (CD-Recordable) ist ein Datenspeichermedium, das zum nur einmaligen Beschreiben mit einem Programm oder sonstigen Daten verwendet werden kann.

Zur Gewährleistung einer optimalen Leistung beim Beschreiben einer CD-RW beachten Sie Folgendes:

☐ Damit die Daten einer CD-R von einem CD-ROM-Laufwerk gelesen werden können, müssen Sie die Sitzung schließen, bevor Sie die CD-R aus dem Laufwerk entnehmen. Um diesen Vorgang zu beenden, befolgen Sie die zu Ihrer Software gehörigen Anweisungen. ☐ Verwenden Sie ausschließlich runde CDs. Verwenden Sie keine CDs mit einer anderen Form (Stern, Herz, Windrose etc.), da das CD-RW-Laufwerk dadurch beschädigt werden könnte. ☐ Setzen Sie den Computer während des Beschreibens einer CD keinen ruckartigen Bewegungen aus. ☐ Deaktivieren Sie den Bildschirmschoner vor dem Beschreiben einer CD, um eine optimale Schreibgeschwindigkeit zu gewährleisten. ☐ Speicherresidente Datenträgerprogramme können zu einem instabilen Betrieb oder Datenverlust führen. Deaktivieren Sie diese Dienstprogramme vor dem Beschreiben einer CD. Um optimale Ergebnisse zu gewährleisten, wird die Verwendung von CD-Rs empfohlen, die mit 4-facher Geschwindigkeit kompatibel sind, da die auf Ihrem Notebook vorinstallierte Software auf diese Geschwindigkeit eingestellt ist. Ihr VAIO-Notebook unterstützt nicht die 1-fache Schreibgeschwindigkeit. Vergewissern Sie sich bei der Verwendung einer Software zum Brennen von CDs, dass zuvor alle anderen Anwendungen beendet und geschlossen wurden. ☐ Beenden Sie vor dem Beschreiben einer CD alle Virenschutzprogramme. ☐ Berühren Sie niemals die Oberfläche des Datenträgers. Fingerabdrücke und Staub auf der Oberfläche der CD können zu Fehlern beim Schreiben führen. ☐ Schalten Sie Ihr VAIO-Notebook während des Verwendens der vorinstallierten Software nicht in den Energiesparmodus.

* Siehe das Dokument Technische Daten.

DVD-Funktion

Zur Gewährleistung einer optimalen Wiedergabequalität Ihrer DVD-ROMs sollten Sie die folgende Empfehlungen beachten.

☐ Sie können DVDs mittels eines DVD-ROM-Laufwerks und der WinDVD-Software abspielen. Weitere Informationen entnehmen Sie der Hilfe-Datei der WinDVD-Software. Ihr Computer sollte während der Wiedergabe von DVD-Filmen bzw. während der Verwendung von DVD-Anwendungen nicht an den Port-Replikator angeschlossen sein. ☐ Schließen Sie vor der Wiedergabe eines DVD-ROM-Films alle geöffneten Anwendungen. ☐ Wenn Sie DVD-Filme im Akkubetrieb abspielen, sollten Sie das Energiesparprofil DVD aktivieren. Bei anderen Profilen kann die Filmwiedergabe stocken. ☐ Schalten Sie während der Wiedergabe eines DVD-Videos nicht in einen der Energiesparmodi. ☐ Verwenden Sie keine residenten Datenträgerprogramme oder residente Dienstprogramme, um den Zugriff auf die Datenträger zu beschleunigen, da sie zu einem instabilen Systembetrieb führen können. ☐ Vergewissern Sie sich, dass der Bildschirmschoner deaktiviert ist. ☐ Auf DVDs sind in der Regel Regionalcodes angegeben, die darauf hinweisen, mit welchen DVD-Playern die DVD abgespielt werden kann. Mit dem eingebauten DVD-Laufwerk können Sie nur DVDs mit dem Regionalcode 2 (Europa gehört zur Region 2) oder ALL (d.h. die DVD ist weltweit abspielbar) abspielen. ☐ Versuchen Sie nicht, die Einstellungen für den Regionalcode Ihres DVD-ROM-Laufwerks zu ändern. Fehler, die durch die Änderung des Regionalcodes Ihres DVD-ROM-Laufwerks entstehen, fallen nicht unter die Garantie. ☐ Wenn ein Fernsehgerät angeschlossen ist, wird mit den Werkseinstellungen ein Teil des Bildschirms nicht angezeigt. Stellen Sie die Bildauflösung auf 640 x 480 ein. ☐ Beim Abspielen von DVD-Filmen können Sie die Tasten-Kombinationen + oder + verwenden, um den Bildschirminhalt wahlweise umzuschalten. Falls Sie beide Anzeigen anlassen wollen, wird der Film nur in dem 'Primären' Monitor (standardmäßig dem Notebook-Bildschirm) angezeigt. Wenn Sie das externe Display als primäre haben möchten, gehen Sie unter Systemsteuerung auf Darstellung und Designs > Anzeige. In der Registerkarte Einstellungen klicken Sie auf die Schaltfläche Erweitert und ändern Sie die Einstellungen in der Registerkarte Anzeige.

Die Schachtabdeckung

Die Schachtabdeckung schützt den leeren Mehrzweckschacht.

So bringen Sie die Schachtabdeckung an:

1. Befindet sich im Mehrzweckschacht ein anderes Gerät, muss dieses zuvor entnommen werden (siehe Entfernen des Diskettenlaufwerks (Seite 45)). 2. Ziehen Sie die Führung (1) der Schachtabdeckung heraus, und schieben Sie die Schachtabdeckung in Pfeilrichtung (2), bis sie hörbar einrastet.

So entfernen Sie die Schachtabdeckung:

1. Schieben Sie den Auswurfhebel der Schachtabdeckung in Richtung des Pfeils (1). 2. Schieben Sie den Entriegelungshebel unten am Notebook in Richtung des Pfeils (2).

Das Diskettenlaufwerk

Ihr Computer wird mit einem herausnehmbaren Diskettenlaufwerk geliefert. Wenn Sie das Diskettenlaufwerk nicht benötigen, können Sie es durch die mitgelieferte Schachtabdeckung ersetzen und so das Gewicht des Computers verringern.

Entfernen des Diskettenlaufwerks

So entnehmen Sie das Diskettenlaufwerk:

1. Schalten Sie den Computer aus. 2. Schieben Sie den Entriegelungshebel (1) unten am Notebook in Richtung des Pfeils.

3. Ziehen Sie das Laufwerk (2) aus dem Mehrzweckschacht heraus. 4. Setzen Sie die Schachtabdeckung ein.

Ihr Notebook

Einsetzen des Diskettenlaufwerks

So setzen Sie das Diskettenlaufwerk ein:

1. Schalten Sie den Computer aus. 2. Entfernen Sie das Gerät, wenn sich die Schachtabdeckung im Mehrzweckschacht (1) befindet. 3. Setzen Sie das Diskettenlaufwerk (2) mit dem Metallteil nach oben in den Mehrzweckschacht ein. 4. Schieben Sie das Laufwerk hinein, bis der Entriegelungshebel einrastet.

Einlegen einer Diskette

So legen Sie eine Diskette ein:

1. Halten Sie die Diskette (1) mit dem Etikett nach oben. 2. Schieben Sie die Diskette vorsichtig in das Diskettenlaufwerk (2), bis sie hörbar einrastet.

Entfernen einer Diskette

So entnehmen Sie eine Diskette:

1. Warten Sie, bis die LED-Anzeige (1) erlischt. 2. Drücken Sie die Auswurftaste (2), um die Diskette zu entnehmen.

Drücken Sie nicht die Auswurftaste, solange die LED-Anzeige leuchtet. Andernfalls können Daten verloren gehen.

PC Cards

Dieser Computer hat einen PC Card-Steckplatz, der PC Cards vom Typ I, II und III unterstützt. Mit PC Cards können Sie tragbare externe Geräte anschließen.

Vor dem Einsetzen einer PC Card müssen Sie den Computer nicht herunterfahren.

Einsetzen einer PC Card

So setzen Sie eine PC Card ein:

1. Schieben Sie die PC Card mit dem Etikett nach oben in einen der PC Card-Steckplätze ein.

2. Schieben Sie die PC Card behutsam ein, bis sie fest im Anschluss sitzt.

Die PC Card wird automatisch von Ihrem System erkannt.

Das Symbol "Hardware sicher entfernen" wird in der Systemleiste angezeigt.

Einige Geräte funktionieren nicht einwandfrei, wenn Sie wiederholt aus dem Standby-Modus oder Ruhezustand in den Normalmodus zurückkehren.

Der Computer kehrt aber auf jeden Fall in seinen Ausgangszustand zurück, wenn Sie ihn neu starten.

PC Card-Steckplätze können gleichzeitig zwei PC Cards vom Typ I und II oder eine vom Typ III aufnehmen. Diese Steckplätze sind kompatibel mit CardBus-Ports.

Für PC Cards vom Typ III ist der untere Steckplatz zu verwenden.

Einige PC Cards erfordern möglicherweise, dass Sie während der Nutzung der PC Card nicht genutzte Geräte ausschalten.

Achten Sie darauf, dass Sie die neueste Version des von Ihrem PC Card-Hersteller gelieferten Softwaretreibers verwenden.

Taucht im Dialogfeld Gerätemanager das Zeichen „!“ auf, entfernen Sie den Softwaretreiber und installieren Sie ihn neu.

Vor dem Einsetzen oder Entfernen einer PC Card müssen Sie den Computer nicht herunterfahren.

Drücken Sie die PC Card nicht mit Gewalt in den Steckplatz. Die Kontaktstifte könnten beschädigt werden. Falls Sie beim Einsetzen einer PC Card Schwierigkeiten haben, prüfen Sie, ob Sie die Karte in der richtigen Richtung einsetzen. Informationen zur Verwendung entnehmen Sie bitte dem mit Ihrer PC Card gelieferten Handbuch.

Wenn Sie bei eingesetzter PC Card zwischen Normalbetrieb und Ruhezustand oder Standby-Modus wechseln, werden möglicherweise einige Geräte von Ihrem Computer nicht erkannt. Dieses Problem lässt sich durch einen Neustart des Computers beheben.

Tragen Sie Ihr Notebook nicht, wenn Sie den Kopf einer PC Card berühren, die Verbindungsstifte durch Druck oder Erschütterung beschädigt werden könnten.

Es wird empfohlen, für eine PC Card stets denselben Steckplatz zu verwenden, da es bei einigen PC Cards andernfalls zu Problemen kommen kann.

Entfernen einer PC Card

Gehen Sie wie nachstehend beschrieben vor, um die PC Card bei eingeschaltetem Computer zu entnehmen. Wenn die Karte nicht ordnungsgemäß entnommen wird, arbeitet das System u. U. nicht mehr einwandfrei. Wenn Sie eine PC Card bei ausgeschaltetem Computer herausnehmen möchten, können Sie die Schritte 1 bis 6 überspringen.

So nehmen Sie eine PC Card heraus:

1 Doppelklicken Sie auf das Symbol Hardware sicher entfernen in der Taskleiste. Das Dialogfeld Hardware sicher entfernen wird eingeblendet. 2 Wählen Sie die zu entfernende Hardware aus. 3 Klicken Sie auf Stopp. 4 Bestätigen Sie im Dialogfeld Hardwarekomponente deaktivieren, dass das Gerät sicher aus dem System entfernt werden kann. 5 Klicken Sie auf OK. Die daraufhin eingeblendete Meldung bestätigt Ihnen, dass Sie das Gerät sicher entfernen können. 6 Klicken Sie auf Schließen. 7 Drücken Sie den PC Card-Auswurfhebel, so dass diese herausspringt. 8 Verschieben Sie den PC Card-Auswurfhebel, um die PC Card auszugeben. 9 Halten Sie die Karte vorsichtig fest, und ziehen Sie diese heraus. 10 Wenn der PC Card-Auswurfhebel noch hervorsteht, drücken Sie ihn hinein, damit Sie die vordere Abdeckung schließen können.

Wenn Sie die PC Card von dem eingeschalteten Computer trennen, kann Ihr System abstürzen und Sie verlieren möglicherweise Daten, die Sie nicht zuvor gespeichert haben.

Vor dem Herausnehmen der PC Card doppelklicken Sie auf das PC Card-Symbol in der Taskleiste und schließen die PC Card-Verbindung. Vor dem Entfernen der Karte müssen alle Anwendungen geschlossen werden, die auf die PC Card zugreifen. Andernfalls können Daten verloren gehen.

Ihr Notebook

Bei eingesetzter Karte lässt sich der Computer unter Umständen nicht in den Ruhezustand schalten. Er lässt sich in den Standby-Modus schalten. Es empfiehlt sich, die Karte zu entfernen, bevor der Computer in den Ruhezustand geschaltet wird bzw. wenn er so eingestellt ist, dass er automatisch in den Ruhezustand wechselt und einen Akku als Stromquelle nutzt.

Einige PC Cards bzw. deren Funktionen sind unter Umständen nicht mit diesem Computer kompatibel.

Memory Stick™

Ihr VAIO-Notebook ist zur Unterstützung des Memory Stick™ ausgelegt. Der Memory Stick™ ist ein kompaktes, tragbares und vielseitiges Gerät, das speziell für den Austausch digitaler Daten zwischen dafür geeigneten Produkten konzipiert ist. Memory Sticks eignen sich auch als externes Speichermedium, weil sie leicht entnehmbar sind.

Mit der Flashspeichertechnologie können Sie alles herunterladen, was sich in digitale Daten umwandeln lässt, z. B. Bilder, Musik, Sprache, Ton, Filme und Fotos.

Der Memory Stick™, das universelle Datenspeichermedium der Zukunft, kann schon jetzt mit einer wachsenden Anzahl von Geräten verwendet werden. Dazu gehören:

□ Audiosysteme □ Optische Geräte □ VAIO-Produkte □ CLIÉ-Handhelds □ Mobiltelefone.

Es gibt momentan zwei verschiedene Typen des Memory Stick™:

□ Den Original-Memory Stick™ in blau. □ Den weißen MagicGate Memory Stick™.

Memory Sticks™ sind erhältlich auf der Sony Style-Website (http://www.sonystyle-europe.com) oder bei Ihrem örtlichen Sony-Händler.

Wozu dient der Memory Stick™?

Sony möchte die Welt der Kommunikation erweitern und der Transportierbarkeit digitaler Daten Verbreitung verschaffen. Daher haben wir den Memory Stick™ entwickelt, durch den digitale Geräte im Handumdrehen verbunden werden können. Sie können damit Daten in einem Vorgang von einem beliebigen kompatiblen Gerät herunterladen und sie an ein anderes übertragen.

Zu den wichtigsten Vorteilen des Memory Stick™ gehören:

Kompaktheit: Mit einer Abmessung von gerade einmal 21,5 (B) x 2,8 (H) x 50 mm (T) können kompatible Geräte ebenfalls klein und leicht sein und ansprechend aussehen. Speicherkapazität: Seine Datenkapazität liegt erheblich über der einer Diskette. ☐ Sicherheit: Dank seiner Verriegelungsoption können Sie Ihre Daten vor versehentlichem Löschen schützen. ☐ Vielseitigkeit: Seine Speicherkapazität reicht von 4-128 MB (entspricht der Kapazität von 88 Disketten). ☐ Zuverlässigkeit: Zum Schutz von Hardware und Inhalt ist die Anzahl der Anschlussstifte auf 10 beschränkt. Dies und seine stabile Struktur geben ihm eine längere Nutzungsdauer als andere Speichermedien. Haltbarkeit: Der Memory Stick™ kann viele tausend Mal verwendet werden. Aufwärtskompatibilität: Das aktuelle Format des Memory Sticks™ ist für Kompatibilität mit zukünftigen Produkten und mit Memory Sticks™ höherer Kapazität konzipiert.

Der generische Memory Stick™

Der blaue oder lila Original-Memory Stick™ kann zur Speicherung von Bilddaten aus digitalen Kameras etc. oder von Daten aus dem PC verwendet werden. Damit können Sie verschiedenste Daten zu jeder beliebigen Zeit aufzeichnen, wiedergeben und übertragen.

Da er so einfach zu wechseln und so sicher zu transportieren ist, können Sie den Memory Stick™ an jedem beliebigen Ort in ein geeignetes Gerät einstecken und die gespeicherten Informationen übertragen und nutzen.

Damit können Sie die Fähigkeiten Ihres VAIO-Notebooks in folgenden Situationen erweitern:

Mit Ihrer Digitalkamera können Sie Ihre Urlaubsbilder sofort per E-Mail versenden. Durch Übertragung von der Handycam auf Ihr VAIO können Sie Ihre schönsten Augenblicke mit der Filmbearbeitung des VAIO optimal gestalten. Durch das Kopieren von Bilddateien vom Internet auf Ihr VAIO und anschließend auf Ihren CLIÉ-Handheld können Sie Bilder mit sich führen. Mit Ihrem Sprachrecorder können Sie Sprache zu Ihren E-Mails hinzufügen, damit es keine Missverständnisse gibt.

Der blaue Memory Stick™ ist derzeit mit 4, 8, 16, 32, 64 oder 128 MB Speicherkapazität erhältlich (entspricht der Kapazität von 88 Disketten).

Generische Memory Sticks™ sind nicht mit dem Memory Stick™ Walkman oder mit urheberrechtlich geschützten Daten verwendbar.

MagicGate Memory Stick™

Genau wie sein blaues Gegenstück zeichnet der weiße MagicGate Memory Stick™ PC- und Bilddaten auf. Der Unterschied besteht in der Verwendung der MagicGate-Technologie für den Urheberrechtsschutz.

Mit dieser Art von Memory Stick™, auch MG Memory Stick™ genannt, sind Ihnen folgende Leistungsmerkmale gegeben:

Kapazitätsversionen mit 32, 64 und 128 MB. Speichermöglichkeit von bis zu 120 Minuten Audiodaten. Herunterladen und Speichern von:

digitaler Musik, Bildern, Filmen und mehr.

Sie können Datendateien kombinieren, um zu Ihren eigenen Filmen z. B. Musik hinzuzufügen.

Sie können Daten übertragen und mit mehreren Digitalgeräten gemeinsam nutzen.

MagicGate-Technologie für den Urheberrechtsschutz.

Erfüllung der SDMI (Secure Digital Music Initiative).

□ SonicStage-Software.

Weitere Unterschiede zwischen MagicGate Memory Stick™ und generischen Produkten sind:

□ das -Logo und ein hervorstehender Punkt auf der Rückseite.

MagicGate

MagicGate ist ein Hinweis auf die vom MagicGate Memory Stick™ und anderen MagicGate Memory Stick™-kompatiblen Geräten verwendete Technologie für den Urheberrechtsschutz.

Memory Stick™ Walkman und MagicGate Memory Stick™ prüfen gemeinsam die Daten auf Erfüllung des Urheberrechtsschutzes.

Wenn keine Probleme erkannt werden, erfolgt der Datenaustausch in verschlüsselter Form. Bei Nichterfüllung der Authentifizierung ist weder Austausch noch Wiedergabe von Daten möglich.

SonicStage

Diese Technologie für den Urheberrechtsschutz wird zur Verwaltung der von CDs, dem Internet und sonstigen Quellen zum PC heruntergeladenen digitalen Musik verwendet.

Auf dem PC installierte Software zeichnet Musik in verschlüsselter Form auf der Festplatte auf. Die Technologie ermöglicht Ihnen, Musik auf Ihrem PC zu genießen und schützt gegen unbefugte Verbreitung im Internet. Da SonicStage mit MagicGate kompatibel ist, können Sie SonicStage verwenden, um Musik, die Sie auf Ihren PC heruntergeladen haben, auf Ihren MG Memory Stick™ zu übertragen und diese auf anderen SonicStage-kompatiblen Geräten und Medien abzuspielen.

Urheberrechtsschutz

Urheber von künstlerischen Werken wie Musik haben Anspruch auf Urheberrechtsschutz, d.h. sie haben das alleinige Recht, über die Verwendung ihrer Werke zu bestimmen. Künstlerische Werke fallen bei ihrer Entstehung automatisch unter den Urheberrechtsschutz, ohne dass es einer speziellen Mitteilung oder Registrierung bedarf, und dürfen nicht ohne die Genehmigung ihrer Urheber verwendet werden. Auf dem Gebiet der Musik ist es in letzter Zeit insbesondere über das Internet zunehmend zu

Ihr Notebook

ungesetzlichen Verbreitung von Musik ohne die Genehmigung ihrer Urheber gekommen. Aus diesem Grund schuf die Recording Industry Association of America (RIAA) das Forum Secure Music Digital Initiative (SDMI), um Technologien für den Urheberrechtsschutz bei der elektronischen Verbreitung von Musik zu prüfen. Sony bietet beim MagicGate Memory Stick™ und Memory Stick™ Walkman eine Technologie für den Urheberrechtsschutz gemäß den Standards der SDMI und damit eine Umgebung an, in der Privatpersonen Musikdaten Dritter ohne Furcht vor Verletzung des Urheberrechts aufzeichnen und genießen können.

Von Privatpersonen aufgezeichnete künstlerische Werke sind nur für den privaten Gebrauch zugelassen.

Kompatible Geräte

Zur Zeit sind nahezu 80 Memory Stick™-kompatible Produkte am Markt verfügbar oder zur Einführung angekündigt, vom Camcorder über den tragbaren Music Player bis zum Sprachrekorder und vielen anderen elektronischen Geräten.

Sie können den Memory Stick™ momentan auf folgenden Sony-Produkten einsetzen:

Visualgeräte:

□ Cybershot-Digitalkamera □ Mavica-Digitalkamera □ digitale Videokameras der Serie PC, TRV und VX □ Flüssigkristall-Datenprojektor

Audiogeräte:

□ MS Walkman □ MS Hi-Fi-Anlage □ Netzwerk-Walkmans □ Sprachrecorder

Sonstige:

□ VAIO-Notebooks □ VAIO-Desktops □ CLIÉ Handheld Entertainment - Organizer □ Sony-Mobiltelefone □ Digitaldrucker □ AIBO, der Unterhaltungsroboter von Sony

Mehr über die in Ihrem Land erhältlichen Produkte erfahren Sie unter:

http://www.sonystyle-europe.com

Einsetzen eines Memory Stick™

So setzen Sie einen Memory Stick™ ein:

1 Nachdem Sie die Daten vom digitalen Gerät darauf gespeichert haben, legen Sie den Memory Stick™ (1) in den PC Card-Adapter (2). 2 Drücken Sie den Auswurfhebel. Der PC Card-Auswurfhebel springt heraus. 3 Drücken Sie noch einmal den Auswurfhebel. Die PC Card springt heraus. 4 Ziehen Sie die PC Card aus dem Anschluss heraus. 5 Stecken Sie den PC Card-Adapter in den Anschluss (3) an Ihrem Notebook (Etikett nach oben), und schieben Sie ihn behutsam ein. 6 Der Memory Stick wird vom System selbständig erkannt und im Fenster Arbeitsplatz als lokales Laufwerk angezeigt. Abhängig von der Konfiguration des Computers wird ihm ein passender Laufwerksbuchstabe zugewiesen.

Wenn Ihr Memory Stick™ erkannt wird, wird das Symbol Hardware sicher entfernen in der Taskleiste angezeigt.

Achten Sie beim Einführen des Memory Stick™ in den Steckplatz darauf, dass der Pfeil in die richtige Richtung zeigt. Drücken Sie den Memory Stick™ nicht gewaltsam in den Steckplatz, wenn er sich nicht leicht einschieben lässt, denn er könnte dabei beschädigt werden.

Entfernen eines Memory Stick™

So entfernen Sie einen Memory Stick™:

1. Doppelklicken Sie auf das Symbol „Hardware sicher entfernen“ in der Taskleiste. Das Dialogfeld „Hardware sicher entfernen“ wird eingeblendet. 2. Wählen Sie das zu entfernende Hardware-Gerät aus. 3. Klicken Sie auf „Stopp“. 4. Wählen Sie im Dialogfeld „Hardwarekomponente deaktivieren“ das Gerät aus, das aus dem System entfernt werden kann. 5. Klicken Sie auf „OK“. Die daraufhin eingeblendete Meldung bestätigt Ihnen, dass Sie das Gerät sicher entfernen können. 6. Klicken Sie auf „Schließen“. 7. Drücken Sie den PC Card-Auswurfhebel, so dass diese herausspringt. 8. Verschieben Sie den PC Card-Auswurfhebel, um die PC Card auszugeben. 9. Halten Sie die Karte vorsichtig fest, und ziehen Sie diese heraus. Nehmen Sie den Memory Stick™ stets vorsichtig heraus; andernfalls kann er unerwartet herausspringen. Es empfiehlt sich, den Memory Stick™ herauszunehmen, bevor Sie den Computer herunterfahren.

Einrichten des Schreibschutzes für einen Memory Stick™

Memory Sticks™ besitzen einen Schreibschutz, der verhindert, dass wertvolle Daten versehentlich gelöscht oder überschrieben werden. Bewegen Sie den Schalter nach rechts oder links, um den Schreibschutz zu aktivieren oder zu deaktivieren. Auf dem Memory Stick™ mit 128 MB bewegen Sie den Schalter hinauf oder hinunter.

Wenn der Schreibschutz des Memory Stick™ deaktiviert ist, können Daten gespeichert werden. Wenn der Schreibschutz des Memory

Stick™ aktiviert ist, können zwar Daten gelesen, aber nicht gespeichert werden.

Diese Abbildung gilt nicht für den Memory Stick™ mit 128 MB, der über einen anderen Schaltertyp verfügt.

Ihr Notebook ist mit einem internen Modem ausgestattet. Um Mitglied in einem Online-Dienst zu werden, im Internet zu surfen, Ihr Notebook mitsamt Software online registrieren lassen und Verbindung mit dem Sony Kundenservice-Zentrum aufnehmen zu können, müssen Sie Ihren Computer mit einer Telefonleitung verbinden.

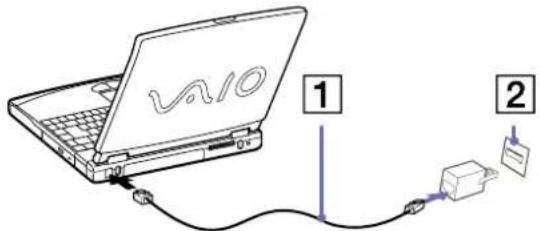

So schließen Sie den Computer an eine Telefonleitung an:

1. Stecken Sie ein Ende des Telefonkabels (1) in den Telefonanschluss am Computer. 2. Stecken Sie das andere Kabelende in die Telefon-Wandsteckdose (2).

Ihr Computer kann über das Modem nicht an Münzfernsprecher angeschlossen werden und funktioniert möglicherweise nicht an einem Mehrfach- oder Nebenstellenanschluss. Wenn Sie das Modem über den Parallelanschluss mit der Telefonleitung verbinden, funktioniert das Modem oder das andere angeschlossene Gerät u. U. nicht einwandfrei. Bei bestimmten Anschlussmöglichkeiten kann ein zu hoher elektrischer Strom fließen, der zu einer Fehlfunktion des internen Modems führen kann.

Es wird nur DTMF (Mehrfrequenzwahlverfahren) (Tonwahl) unterstützt.

Konfigurieren des Modems

Bevor Sie das Modem verwenden, sollen Sie das Land auswählen, in dem Sie es verwenden. Eine ausführlichere Beschreibung zum Auswählen Ihres Landes finden Sie im Abschnitt "Konfigurieren Ihres Modems" im Softwarehandbuch.

Verwenden des richtigen Telefonsteckers

Wenn zwei Telefonstecker im Lieferumfang enthalten sind, achten Sie darauf, den für das jeweilige Einsatzland richtigen zu verwenden:

Deutschland: Nehmen Sie den Telefonsteckeradapter mit dem kleineren Kopf, der auf der Rückseite nicht mit einem weißen Dreieck versehen ist. Bringen Sie den Steckeradapter am Telefonkabel an.

Österreich: Nehmen Sie den Telefonsteckeradapter, der auf der Rückseite mit einem weißen Dreieck versehen ist. Bringen Sie den Steckeradapter am Telefonkabel an.

Verwenden der Energiesparmodi

Wenn Sie Ihren Computer mit einem Akku betreiben, können Sie zum Verlängern der Betriebsdauer die Energiesparfunktionen nutzen. Zusätzlich zur normalen Betriebsart (Normalmodus), in der Sie bestimmte Geräte abschalten können, verfügt Ihr Computer über zwei verschiedene Energiesparstufen:

Standby und Ruhezustand. Bei Verwendung eines Akkus sollten Sie sich darüber im Klaren sein, dass der Computer automatisch in den Ruhezustand schaltet, wenn die verbleibende Akkukapazität unter 5% fällt, gleichgültig, welche Energiesparstufe Sie gewählt haben.

Fällt die Akkuladung unter einen Wert von 10%, sollten Sie entweder zum Wiederaufladen des Akkus den Netzadapter an Ihr Notebook anschließen oder Ihren Computer ausschalten und einen voll geladenen Akku einsetzen.

Verwenden des Normalmodus

Dies ist der normale Zustand Ihres Computers, wenn er in Betrieb ist. In diesem Betriebsmodus leuchtet die Stromversorgungsanzeige grün. Um Energie zu sparen, können Sie ein bestimmtes Gerät wie das LCD-Display oder die Festplatte abschalten.

Verwenden des Standby-Modus

Der Computer speichert den aktuellen Systemzustand im RAM und schaltet die Stromversorgung für den Prozessor ab. In diesem Modus blinkt die Stromversorgungsanzeige gelb.

So aktivieren Sie den Standby-Modus:

Drücken Sie + oder + .

ODER

Klicken Sie auf Start/Computer ausschalten, und drücken Sie Standby.

Um in den Normalmodus zurückzukehren, drücken Sie eine beliebige Taste.

Wenn Sie den Netzschalter länger als vier Sekunden drücken, wird der Computer automatisch abgeschaltet.

Sie können keine Diskette einlegen, wenn sich der Computer im Standby-Modus befindet.

Der Standby-Modus benötigt weniger Zeit als der Ruhezustand, um in den Normalmodus zurückzukehren.

Der Standby-Modus verbraucht mehr Strom als der Ruhezustand.

Verwenden des Ruhezustands

Der Zustand des Systems wird auf der Festplatte gespeichert, und anschließend wird die Stromversorgung abgeschaltet. Die Stromversorgungsanzeige ist in diesem Modus ausgeschaltet.

So aktivieren Sie den Ruhezustand:

1 Gehen Sie zu Start > Computer ausschalten. 2 Halten Sie im Fenster Computer ausschalten die -Taste gedrückt, und klicken Sie auf Ruhezustand.

Das System schaltet in den Ruhezustand.

Um in den Normalmodus zurückzukehren, drücken Sie den Netzschalter und wird der Computer eingeschaltet. Der Computer kehrt in den zuletzt gültigen Zustand zurück.

Sie können keine Diskette einlegen, wenn sich der Computer im Ruhezustand befindet.

Der Ruhezustand erfordert mehr Zeit als der Standby-Modus, um in den Normalmodus zurückzukehren.

Der Ruhezustand verbraucht weniger Strom als der Standby-Modus.

Mit der -Taste den Ruhezustand aktivieren

Sie können die Tastenkombinationen ++ und + auch für den Ruhezustand verwenden.

So ändern Sie die Standardeinstellungen:

1 Gehen Sie zu Systemeinstellungen > Energieoptionen. 2 Nehmen Sie die entsprechenden Einstellungen auf der Registerkarte Erweitert unter Netzschaltervorgänge vor.

Anschließen externer Geräte

Sie können die Funktionen Ihres Computers durch Anschluss oder Verwendung der folgenden externen Geräte erweitern.

Vor dem Anschließen externer Geräte sind der Computer und sämtliche Peripheriegeräte abzuschalten. Schließen Sie das Netzkabel erst nach dem Anschluss aller Kabel an.

Schalten Sie Ihren Computer erst ein, nachdem alle externen Geräte eingeschaltet wurden.

Anschließen eines Port-Replikators (Seite 67) □ Anschließen eines externen Monitors (Seite 71) □ Anschließen externer Lautsprecher (Seite 76) □ Anschließen eines externen Mikrofons (Seite 77) □ Anschließen einer USB-Maus (Universal Serial Bus) (Seite 78) □ Anschließen eines Druckers (Seite 79) Anschließen eines i.LINK™-Geräts (Seite 81) □ Anschließen an ein Netzwerk (LAN) (Seite 83)

'Hot Plug and Play'-Geräte sollen schon beim Starten des Computers angeschlossen sein.

USB-Geräte gelten als 'Hot Plug and Play'-Geräte. Es ist nicht nötig den Computer herunterzufahren bevor Sie diese Geräte anschließen, außer wenn es in dem mit dem Gerät mitgelieferten Handbuch anders geschrieben wird.

Anschließen eines Port-Replikators

Ihr Notebook kann durch einen zusätzlich erhältlichen Port-Replikator erweitert werden. Mit Hilfe eines Port-Replikators können Sie weitere externe Geräte wie etwa einen Drucker oder einen externen Monitor an Ihr Notebook anschließen.

1 Serieller Anschluss / 53 USB-Anschlüsse (Seite 78)
2	Druckeranschluss	(Seite 79)	6	Maus-/Tastaturanschluss	(Seite 90)
3	Monitor-/VGA-Anschluss	(Seite 71)	7	Netzanschluss DC In	(Seite 83)
4 Netzwerkanschluss(Ethernet)		(Seite 83)

Der Port-Replikator darf nur mit einem Netzteil betrieben werden, das mit Ihrem Notebook geliefert wird. Ziehen Sie unter keinen Umständen den Netzstecker vom Replikator ab. Dies kann zu Datenverlusten oder Fehlfunktionen führen.

Anschließen Ihres Computers an den Port-Replikator

So schließen Sie Ihren Computer an den Port-Replikator an:

1. Entfernen Sie sämtliche externen Geräte.

2. Nehmen Sie die an der Unterseite des Computers befindliche Schutzabdeckung des Port-Replikators ab.

3. Setzen Sie den Computer mit der Unterseite auf den Port-Replikator, bis er fest einrastet.

4. Verbinden Sie das vom Netzadapter (1) kommende Kabel mit dem Netzanschluss „GS-Eingang“ (DC In) (2) am Port-Replikator.

5. Schließen Sie den Netzadapter mit dem Netzkabel (4) an eine Steckdose an. Die Stromversorgungsanzeige leuchtet nun grün.

Wenn Sie den Port-Replikator zum ersten Mal benutzen, wird die Installation der Netzwerktreiber automatisch gestartet.

Wenn Sie Ihren Computer am Port-Replikator angeschlossen haben, sollten Sie nicht versuchen, den Akku einzusetzen oder zu entnehmen. Durch das Anheben und Drehen des Computers mit angeschlossenem Port-Replikator kann die Stromversorgung kurzzeitig unterbrochen werden.

Sie müssen nicht die mit Ihrem Port-Replikator mitgelieferte Diskette verwenden.

Trennen Ihres Computers vom Port-Replikator

So trennen Sie Ihren Computer vom Port-Replikator:

1. Schalten Sie die angeschlossenen externen Geräte aus. 2. Ziehen Sie an den beiden seitlichen Hebeln des Port-Replikators (1), um den Computer vom Replikator zu trennen. 3. Ziehen Sie den Computer vom Port-Replikator ab. 4. Setzen Sie die Abdeckung des Port-Replikators an der Unterseite des Computers wieder ein.

Es ist äußerst wichtig, die Abdeckung des Port-Replikator-Anschlusses zu schließen, nachdem Sie Ihren Computer vom Port-Replikator getrennt haben. Wenn die Abdeckung geöffnet bleibt, kann Schmutz in das Innere gelangen und den Computer beschädigen.

Zur vollständigen Trennung Ihres Port-Replikators vom Netz ist der Netzadapter aus der Netzsteckdose zu ziehen.

Anschließen eines externen Monitors

Sie können einen externen Monitor an Ihr Notebook anschließen. Sie können Ihren Computer z. B. mit den folgenden Geräten verwenden:

□ Computermonitor (Monitor); □ Multimedia-Computermonitor; □ TV; □ Projektor.

Schalten Sie Ihren Computer und die Peripheriegeräte aus, und nehmen Sie vor Anschluss des externen Monitors den Netzadapter und das Netzkabel ab.

Schließen Sie das Netzkabel erst nach Anschluss aller anderen Kabel an.

Schalten Sie zuerst die externen Geräte und dann Ihren Computer ein.

Angeschlossene externe Monitore können als zweiter Bildschirm verwendet werden.

Nur bei Windows®-Systemen können Sie zur Einrichtung eines virtuellen Desktops einen externen Monitor verwenden.

Anschließen eines Computermonitors

So schließen Sie einen Computermonitor an:

1 Verbinden Sie das Monitorkabel (1) mit dem Monitor-/VGA-Anschluss (2) am Computer. 2 Ggf. schließen Sie das eine Ende des Monitor-Netzkabels (3) am Monitor und das andere Ende an einer Netzsteckdose an.

Anschließen eines Multimedia-Computermonitors

Sie können an Ihr Notebook einen Multimedia-Computermonitor mit eingebauten Lautsprechern und Mikrofon anschließen.

So schließen Sie einen Multimedia-Computermonitor an:

1 Verbinden Sie das Monitorkabel (1) mit dem Monitoranschluss (2) am Computer. 2 Verbinden Sie das Lautsprecherkabel (3) mit dem Kopfhöreranschluss (4) am Computer. 3 Verbinden Sie das Mikrofonkabel (5) mit dem Mikrofonanschluss (6) am Computer.

Anschließen eines Fernsehgeräts

So schließen Sie ein Fernsehgerät an:

1. Schließen Sie ein Ende des Audio-/Videokabels (1) am TV-Ausgang (2) (gelb) und das andere Ende am Fernsehgerät an. 2. Schließen Sie ein Ende des Audiokabels (3) am Kopfhöreranschluss (4) und das andere Ende am Fernsehgerät an. 3. Schließen Sie das Netzkabel des Fernsehgeräts (5) an einer Steckdose an. 4. Schalten Sie den Eingangskanal des Fernsehgerätes auf externe Eingabe. 5. Stellen Sie die Systemkonfiguration Ihres Fernsehgerätes ein.

Weitere Informationen über die Installation und Verwendung finden Sie im Handbuch des Peripheriegerätes. Bei einer Bildschirmauflösung von über 800 x 600 Bildpunkten können Teile des Bildes auf dem Fernsehgerät nicht angezeigt werden. Der an Ihrem Fernsehgerät nicht angezeigte Bildbereich kann durch Bewegen des Cursors an Ihrem Computer angezeigt werden. Wenn Sie das gesamte Bild anzeigen möchten, ändern Sie die Bildschirmauflösung Ihres Computers auf 640 x 480 Bildpunkte.

Anschließen eines Projektors

Als externes Display kann auch ein Projektor wie der Sony LCD-Projektor verwendet werden.

So schließen Sie einen Projektor an:

1. Schließen Sie das RGB-Monitorkabel (1) am Monitoranschluss (2) an, der durch das Symbol □ gekennzeichnet ist. 2. Schließen Sie das Audiokabel (3) (nicht mitgeliefert) am Kopfhöreranschluss (4) an, der anhand des Symbols gekennzeichnet ist. 3. Schließen Sie das RGB-Monitorkabel und das Audiokabel am Anschluss des Projektors (5) an. 4. Verbinden Sie das Netzkabel (6) des Projektors mit einer Steckdose.

In Abhängigkeit vom verwendeten Computerdisplay und Projektor erfolgt die Anzeige auf dem integrierten Notebook-Display (LCD) und dem externen Projektorbildschirm möglicherweise nicht gleichzeitig.

Sie können den Ausgang auf das integrierte Display (LCD) oder den externen Monitor legen, indem Sie die Tastenkombination + drücken.

Anschließen externer Lautsprecher

Durch Anschluss externer Lautsprecher können Sie die Tonqualität des Computers wesentlich verbessern.

So schließen Sie externe Lautsprecher an:

1. Schließen Sie das Lautsprecherkabel (1) am Kopfhöreranschluss (2) an. 2. Schließen Sie das andere Ende des Lautsprecherkabels am externen Lautsprecher an. 3. Vor dem Einschalten der externen Lautsprecher sollten Sie die Wiedergabelautstärke geringer einstellen.

Achten Sie darauf, dass die externen Lautsprecher zur Verwendung mit Computern geeignet sind.

Legen Sie keine Disketten auf die Lautsprecher. Durch die magnetischen Felder der Lautsprecher können die gespeicherten Daten beschädigt werden.

Anschließen eines externen Mikrofons

Ihr VAIO-Notebook ist nicht mit einem internen Mikrofon ausgestattet. Wenn Sie ein Gerät für die Toneingabe benötigen, um beispielsweise im Internet zu chatten, müssen Sie ein externes Mikrofon anschließen.

So schließen Sie ein externes Mikrofon an:

Schließen Sie das Mikrofonkabel (1) am Mikrofonanschluss (2) an, der durch das Symbol gekennzeichnet ist.

Achten Sie darauf, dass Ihr Mikrofon zur Verwendung mit Computern geeignet ist.

Anschließen einer USB-Maus (Universal Serial Bus)

Sie können ein USB-Gerät (z. B. Maus, Diskettenlaufwerk, Tastatur, Drucker usw.) an Ihren Computer anschließen.

Sie brauchen den Computer vor dem Anschließen oder Entfernen eines USB-Geräts nicht auszuschalten.

Ggf. müssen vor Verwendung des USB-Geräts die mit dem jeweiligen Gerät gelieferten Gerätetreiber installiert werden.

Auf der Rückseite des Notebooks befinden sich 3 und auf der Rückseite des optionalen Port-Replikators 2 USB-Anschlüsse.

So schließen Sie eine USB-Maus an:

1. Wählen Sie einen der USB-Anschlüsse (1) aus. 2. Schließen Sie das Kabel der USB-Maus (2) am USB-Anschluss an.

Sie können Ihre USB-Maus (3) verwenden.

Vor dem Anschließen oder Entfernen eines USB-Gerätes müssen Sie den Computer nicht unbedingt ausschalten.

Der USB-Maustreiber ist auf Ihrem Notebook vorinstalliert. Sie müssen also nur das Kabel der USB-Maus mit dem USB-Anschluss verbinden, um Ihre USB-Maus nutzen zu können.

Gegebenenfalls müssen vor Verwendung des USB-Geräts die mit dem jeweiligen Gerät gelieferten Gerätetreiber installiert werden.

Anschließen eines Druckers

Sie können einen Windows-kompatiblen Drucker an Ihr Notebook anschließen.

Anschließen eines Druckers am USB-Anschluss

Sie können einen mit Ihrer Windows-Version kompatiblen USB-Drucker an Ihren Computer anschließen.

So schließen Sie einen Drucker am USB-Anschluss an:

1. Schließen Sie ein optionales USB-Druckerkabel (1) am USB-Anschluss (2) an, der durch das Symbol ♦ auf Ihrem Computer und Drucker zu erkennen ist. 2. Schließen Sie das Netzkabel des Druckers (3) an einer Netzsteckdose an.

Anschließen eines Druckers am Druckeranschluss

So schließen Sie einen Drucker am Druckeranschluss an:

1. Schließen Sie das mit dem Drucker gelieferte Druckerkabel (1) am Druckeranschluss (2) an, der anhand des Symbols zu erkennen ist. 2. Schließen Sie das Druckernetzkabel (3) an einer Netzsteckdose an.

Anschließen eines i.LINK™-Geräts

Ihr Computer ist mit einem i.LINK™-Anschluss (IEEE1394) ausgestattet, der für den Anschluss eines i.LINK™-Geräts, z. B. eines digitalen Camcorders, oder eines zweiten VAIO-Notebooks dient, um Dateien kopieren, löschen oder bearbeiten zu können.

Der i.LINK™-Anschluss Ihres Notebooks versorgt externe Geräte, die in der Regel von i.LINK™-Anschlüssen betrieben werden, nicht mit Strom.

Der i.LINK™-Anschluss unterstützt Datenübertragungsraten von bis zu 400 Mbit/s. Die tatsächlich erzielbare Datenübertragungsrate hängt jedoch von der Übertragungsgeschwindigkeit des externen Gerätes ab.

Die verfügbaren i.LINK™-Funktionen können je nach der von Ihnen verwendeten Software unterschiedlich sein. Weitere Informationen entnehmen Sie der Begleitdokumentation der Software.

Zu den mit dem VAIO-Notebook kompatiblen i.LINK™-Kabeln gehören Kabel mit den folgenden Teilenummern: VMC-IL4415 (ein 1,5 m langes Kabel mit 4-poligen Anschlüssen an beiden Enden), Serie VMC-IL4408 (ein 0,8 m langes Kabel mit 4-poligen Anschlüssen an beiden Enden).

Anschließen von zwei VAIO-Notebooks (Seite 81) Anschließen eines Digitalcamcorders (Seite 82)

Anschließen von zwei VAIO-Notebooks

Mit Hilfe eines optionalen i.LINK™-Kabels können Sie Dateien auf einen anderen VAIO Computer kopieren und dort bearbeiten oder löschen. Wenn auf dem zweiten Computer das Betriebssystem Windows® XP installiert ist, benötigen Sie nur das i.LINK™-Kabel. Ist auf dem zweiten Computer ein anderes Betriebssystem installiert (z.B. Windows® 2000), benötigen Sie eine Anwendungssoftware wie beispielsweise Smart Connect. Sie können auch Dokumente an einen Drucker ausgeben, der an einen anderen VAIO-Computer angeschlossen ist.

Anschließen eines Digitalcamcorders

So schließen Sie einen Digitalcamcorder an:

1 Schließen Sie ein Ende des i.LINK™-Kabels (1) am i.LINK™-Anschluss (2) des Computers und das andere Ende am DV-Ausgang (3) (DV Out) des Digitalcamcorders an.

2 Starten Sie die Anwendung DVgate.

Bei den Digitalcamcordern von Sony sind die Anschlüsse mit der Bezeichnung DV Out (DV-Ausgang), DV In/Out (DV-Ein-/Ausgang) oder i.LINK™ i.LINK™-kompatibel.

In der Abbildung ist der Digitalcamcorder von Sony als Beispiel dargestellt. Ihr Digitalcamcorder muss u. U. anders angeschlossen werden.

Verfügt Ihr digitaler Videocamcorder über einen Memory Stick™-Steckplatz, können Sie über den Memory Stick™ Bilder vom Camcorder auf Ihren Computer überspielen. Kopieren Sie hierzu einfach die Bilder in den Memory Stick™, und setzen Sie ihn dann in den Memory Stick™-Steckplatz Ihres Computers ein.

Auf einem Memory Stick™ gespeicherte Bilder können bei Verwendung einer i.LINK™-Verbindung nicht aufgerufen werden.

Anschließen an ein Netzwerk (LAN)

Sie können Ihren Computer mithilfe eines Ethernet-Kabels an ein Netzwerk des Typs 10BASE-T/100BASE-TX anschließen. Fragen Sie Ihren Netzwerkadministrator nach den erforderlichen Einstellungen und Geräten für den Netzwerkanschluss.

Ausführliche Informationen zum Anschließen Ihres Notebooks an ein Netzwerk entnehmen Sie dem Abschnitt Fehlerbehebung auf der VAIO-Link-Website:

Wie behebe ich Netzwerkprobleme?

! Stecken Sie kein Telefonkabel in den Netzwerkanschluss Ihres Computers.

Problem? - Hier ist die Lösung

In diesem Abschnitt wird beschrieben, wie Sie von Sony Hilfe erhalten können. Ebenfalls enthalten sind Hinweise zur Fehlerbehebung.

Sony-Kundendienstoptionen

Sony bietet verschiedene Kundendienstoptionen für Ihren Computer.

Mit Ihrem Notebook gelieferte gedruckte Dokumentation

Die gedruckte Dokumentation enthält:

☐ Die Broschüre Getting Started, die einen Kurzüberblick über den Inhalt des Kartons und einige technische Daten des Notebooks verschafft sowie auch Anweisungen zum Einrichten des Notebooks enthält. ☐ Die Broschüre Fehlerbehebung mit allen grundlegenden Informationen, um mit Ihrem Notebook arbeiten zu können, sowie Informationen über Fehlerbehebung und VAIO-Link.

□ Ihre Sony-Garantie

□ Einen Sicherheitsleitfaden

□ Einen Leitfaden für die Modemeinstellungen

Online-Benutzerhandbücher auf Ihrer Festplatte

1 Das Benutzerhandbuch für Ihr Sony Notebook:

Ihr Notebook gibt einen Überblick über die Verwendung der Standardkomponenten Ihres Systems. Dieser Teil des Handbuchs enthält auch Verwendungsmöglichkeiten des Memory Stick™. Anschließen externer Geräte erläutert, wie Sie den Funktionsumfang Ihres Computers durch den Anschluss anderer Geräte erweitern.

Problem? Hier ist die Lösung enthält grundlegende Hinweise zur Fehlerbehebung und gibt einen Überblick über die angebotenen Kundendienstoptionen. Vorsichtsmaßnahmen enthält Informationen und Hinweise zu den Einsatzmöglichkeiten Ihres Notebooks. Das Glossar erläutert in diesem Handbuch verwendete Begriffe.

2 In Ihrem Software-Handbuch finden Sie Informationen über das mitgelieferte Software-Paket und die vorinstallierte Sony-Anwendungssoftware.

Hinweise zur Software auf Ihrem Sony Notebook enthält eine kurze Funktionsbeschreibung der auf Ihrem System vorinstallierten Software. Arbeiten mit Video-Software erläutert die Verwendung der Video-Software von Sony: DVgate, MovieShaker und Smart Capture. Verwalten von Audiodateien mit SonicStage erläutert, wie Sie Ihre vorhandenen Audiodateien im MP3-, WMA- und WAV-Format in das ATRAC3-Format konvertieren. Verwenden von DigitalPrint erläutert die Verwendung von DigitalPrint, damit Sie mit einer Digitalkamera aufgenommene Fotos optimal nutzen können. Individuelle Konfiguration des Notebooks erläutert die Einrichtung Ihres Systems und des Energiemanagements. Installieren und Aktualisieren von Anwendungen erläutert, wie Sie eine Softwareanwendung installieren, ausführen oder deinstallieren. Verwalten von Treibern erläutert, wie Sie einen Treiber installieren, aktualisieren oder deinstallieren. Verwenden der Produkt-Sicherheitskopien auf CD-ROM erklärt, wie Sie eine Wiederherstellung des Systems und der Anwendungen durchführen. Verwenden partitionierter Laufwerke erläutert, wie Sie Partitionen verwenden können.

3 Im Abschnitt Technische Daten finden Sie nähere Informationen zu Ihrem Computer, Treibern und Zubehör.

4 In der VAIO-Link Kundenservice-Broschüre finden Sie alle VAIO-Link-Informationen, die Sie benötigen, einschließlich der Kontaktnummern und -adressen für jedes Land. 5 In der Online-Hilfe der Software finden Sie weitere Informationen zur Funktionsweise und Fehlerbehebung. 6 Nähere Informationen über Windows® finden Sie im Microsoft-Handbuch Kurzeinführung. 7 Unter http://www.club-vaio.sony-europe.com finden Sie Online-Lernprogramme für Ihre bevorzugte VAIO-Software.

Andere Informationsquellen

Die Online-Hilfe, die Bestandteil der vorinstallierten Software ist, enthält Informationen darüber, wie Sie die Software am besten nutzen. Die VAIO-Link-Website: Bei Problemen mit Ihrem Computer können Sie die VAIO-Link-Website aufrufen. Gehen Sie zu: http://www.vaio-link.com. VAIO-Link Hotline: Bevor Sie sich mit der VAIO-Link-Hotline in Verbindung setzen, sollten Sie die Benutzerhandbücher und Hilfedateien für die Peripheriegeräte oder Softwareanwendungen sorgfältig durchlesen, um Probleme selbst zu lösen. Bevor Sie eine der hier beschriebenen Kommunikationsfunktionen nutzen können, müssen Sie Ihren Computer an eine Telefonleitung anschließen und das Modem konfigurieren.

Fehlerbehebung

Dieser Abschnitt gibt Hilfestellung bei Problemen, die bei der Nutzung Ihres Notebooks auftreten können. Für viele Probleme gibt es eine einfache Lösung. Bitte befolgen Sie diese Lösungsvorschläge, bevor Sie sich mit VAIO-Link in Verbindung setzen.

Computer und Software (Seite 87) Das Display (Seite 91) CDs und Disketten (Seite 91) Audiowiedergabe (Seite 95) Modem (Seite 96) Peripheriegeräte (Seite 97) Digitale Videoaufnahmen und DVgate (Seite 99) Energiesparfunktionen (Seite 99)

Computer und Software

Mein Computer lässt sich nicht starten

Prüfen Sie, ob der Computer an eine Stromquelle angeschlossen und eingeschaltet ist. Prüfen Sie, ob die Stromversorgungsanzeige über der Tastatur leuchtet. Prüfen Sie, ob der Akku ordnungsgemäß im Computer eingesetzt und geladen ist. Vergewissern Sie sich, dass sich keine Diskette im Diskettenlaufwerk befindet. Stellen Sie sicher, dass das Netzkabel und alle weiteren Kabel fest angeschlossen sind. Wenn Sie den Computer an eine unterbrechungsfreie Stromversorgung (USV) angeschlossen haben, muss diese eingeschaltet und funktionsbereit sein.

Wenn Sie einen externen Monitor verwenden, prüfen Sie, ob er an die Stromquelle angeschlossen und eingeschaltet ist. Vergewissern Sie sich, dass Sie auf den externen Monitor umgeschaltet haben und Helligkeit und Kontrast richtig eingestellt sind. Infolge von Kondensation kann im Gerät Feuchtigkeit auftreten. Schalten Sie den Computer frühestens nach einer Stunde wieder ein. Wenn die Meldung "Press to resume, to setup" am unteren Rand des Bildschirms erscheint, müssen Sie das BIOS initialisieren. Entnehmen Sie den Akku aus dem Notebook, ziehen Sie das Netzkabel ab und schließen es dann wieder an; schalten Sie dann das Gerät wieder ein.

Beim Starten erscheint die Meldung: "Press to resume, to setup".

Wenn das Diskettenlaufwerk leer ist, folgen Sie den nachstehenden Anweisungen zur Initialisierung des BIOS:

1 Schalten Sie den Computer aus. 2 Trennen Sie alle externen Geräte vom Computer. 3 Schalten Sie den Computer ein, und drücken Sie beim Anzeigen des Sony-Logos die Taste . Daraufhin wird das BIOS-Setupmenü angezeigt. 4 Stellen Sie das Datum (Monat/Tag/Jahr) ein. 5 Drücken Sie die Eingabetaste. 6 Drücken Sie die Pfeiltasten, um System Time zu wählen. 7 Stellen Sie die Uhrzeit ein (Stunde:Minute:Sekunde). 8 Drücken Sie die Eingabetaste. 9 Wählen Sie mit den Pfeiltasten das Menü Exit. 10 Wählen Sie mithilfe der Pfeiltasten die Option Get Default Values, und drücken Sie dann die . Die Meldung Load default configuration now? wird angezeigt.

11 Stellen Sie sicher, dass Yes markiert ist, und drücken Sie die Eingabetaste. 12 Markieren Sie mithilfe der Pfeiltasten die Option Exit (Änderungen speichern), und drücken Sie dann die Eingabetaste. Die Meldung Save configuration changes and exit now? wird angezeigt. 13 Stellen Sie sicher, dass Yes markiert ist, und drücken Sie die Eingabetaste.

Mein Computer lässt sich nicht abschalten

Zum Abschalten Ihres Computers empfiehlt es sich, den Befehl Ausschalten aus dem Windows®-Menü Start zu verwenden. Bei Verwendung anderer Methoden, einschließlich der nachfolgend aufgeführten, können nicht gespeicherte Daten verloren gehen.

Wenn der Befehl Ausschalten fehlschlägt, gehen Sie wie folgt vor:

1 Starten Sie den Computer neu, indem Sie die Tastenkombination + + drücken. Das Dialogfeld Windows Task-Manager wird eingeblendet. 2 Klicken Sie auf Herunterfahren und dann auf Ausschalten. 3 Funktioniert dies nicht, drücken Sie den Netzschalter, und halten Sie ihn für mindestens vier Sekunden gedrückt. Dadurch wird die Stromversorgung abgeschaltet. 4 Ziehen Sie den Netzstecker des Netzadapters aus der Steckdose, und entfernen Sie den Akku aus Ihrem Computer.

Mein Computer stürzt ab

☐ Wenn Sie vermuten, dass eine Anwendung Ihr System blockiert, können Sie versuchen, diese Anwendung anzuhalten. Dazu drücken Sie einmal die Tastenkombination + + , wählen Sie die Anwendungen Registerkarte und dann die Anwendung aus, die Ihr System blockiert, und klicken Sie auf Task beenden.

□ Wenn das beschriebene Verfahren nicht funktioniert, oder Sie nicht wissen, welche Anwendung Ihr System blockiert, starten Sie den Computer neu. Klicken Sie auf der Windows ^® Task-Leiste auf Start, anschließend auf Ausschalten und dann auf Neu starten. ☐ Funktioniert dies nicht, drücken Sie den Netzschalter, und halten Sie ihn für mindestens vier Sekunden gedrückt. Dadurch wird die Stromversorgung abgeschaltet. □ Wenn Ihr Computer bei der Wiedergabe einer CD-ROM oder DVD-ROM blockiert, halten Sie die CD an und fahren Sie den Computer herunter, indem Sie die Tastenkombination ++ + drücken und dann im Menü Herunterfahren auf Ausschalten klicken.

Mein Softwareprogramm hängt sich auf oder stürzt ab

□ Wenden Sie sich an den Softwarehersteller oder an den angegebenen technischen Kundendienst. □ Stellen Sie sicher, dass die Software mit Ihrer EDV-Ausstattung und dem Betriebssystem kompatibel ist. □ Installieren Sie die Software erneut.

Mein Touchpad interpretiert ein einfaches Klicken als Doppelklick

Klicken Sie in der Systemsteuerung auf das Symbol Maus, und ändern Sie die Tastenkonfiguration im Dialogfeld Eigenschaften von Maus. Einer der Tasten wurde der Doppelklick zugeordnet.

Die Maus funktioniert nicht

☐ Wenn Sie eine externe PS/2-Maus verwenden, prüfen Sie, ob die Maus an den Mausanschluss Ihres optionalen Port-Replikators angeschlossen ist. ☐ Bei Verwendung einer USB-Maus prüfen Sie, ob der entsprechende Treiber sowie die erforderliche Software richtig installiert sind. ☐ Prüfen Sie, ob die USB-Maus am USB-Anschluss angeschlossen ist.

Das Display

Mein Flüssigkristalldisplay (LCD) zeigt überhaupt nichts an

☐ Prüfen Sie, ob der Computer an eine Stromquelle angeschlossen und eingeschaltet ist. □ Prüfen Sie, ob die Stromversorgungsanzeige über der Tastatur leuchtet. ☐ Prüfen Sie, ob der Akku ordnungsgemäß im Computer eingesetzt und geladen ist. □ Stellen Sie die Helligkeit des Displays ein. ☐ Der Computer befindet sich möglicherweise im Display-Standby. Zur Aktivierung des integrierten Displays drücken Sie eine beliebige Taste. ☐ Der Anzeigemodus ist u. U. auf den externen Monitor eingestellt. Halten Sie die Taste gedrückt, während Sie mehrmals drücken.

Der Bildschirminhalt wird auf meinem externen Monitor nicht zentriert oder nicht in der richtigen Größe dargestellt

Zur Einstellung des Bildes verwenden Sie die Bedienelemente des externen Monitors.

CDs und Disketten

Ich kann die Schublade meines Laufwerks nicht öffnen

□ Prüfen Sie, ob der Computer eingeschaltet ist. ☐ Drücken Sie die Auswurftaste am Laufwerk. Führt das Drücken der Auswurftaste nicht zum Öffnen der Schublade, können Sie einen dünnen und spitzen Gegenstand in die kleine Öffnung rechts bzw. links (modellabhängig) neben der Auswurftaste einführen. □ Die Anwendungssoftware kann dies während des Brennens einer CD verhindern*.

* Nicht auf jedem Modell verfügbar. Sehen Sie das Dokument Technische Daten.

Ich kann keine CD-ROM abspielen

Warten Sie nach dem Einlegen der CD einige Sekunden, bevor Sie darauf zugreifen, damit sie vom System erkannt werden kann. Vergewissern Sie sich, ob das Etikett der CD-ROM nach oben zeigt. Wenn für das Abspielen der CD-ROM Software erforderlich ist, prüfen Sie, ob diese ordnungsgemäß installiert wurde. Überprüfen Sie die Lautstärkeeinstellung der Lautsprecher. Reinigen Sie die CD-ROM. Infolge von Kondensation kann im Gerät Feuchtigkeit auftreten. Schalten Sie den Computer frühestens nach 1 Stunde wieder ein.

Ich kann keine DVD-ROM abspielen

Wenn beim Verwenden des DVD-Players eine Regionalcodewarnung angezeigt wird, ist die eingelegte DVD-ROM möglicherweise nicht mit dem DVD-ROM-Laufwerk in Ihrem Notebook kompatibel. Die Regionalcodes sind auf der DVD-ROM-Verpackung aufgeführt. Wenn Sie Ton hören, aber kein Bild angezeigt wird, ist die Bildauflösung Ihres Computers zu hoch eingestellt. Reduzieren Sie die Auflösung in der Systemsteuerung unter Anzeige. Wenn Sie nur das Bild sehen, aber keinen Ton hören können, führen Sie die folgenden Prüfschritte aus: Vergewissern Sie sich, dass die Stummeinstellung an Ihrem DVD-Player ausgeschaltet ist. Überprüfen Sie die Gerätelautstärke-Einstellungen in den Eigenschaften von Sounds und Audiogeräte. Wenn Sie externe Lautsprecher angeschlossen haben, überprüfen Sie die Lautstärkeeinstellung an den Computerlautsprechern, und vergewissern Sie sich, ob Lautsprecher und Computer korrekt miteinander verbunden sind.

Prüfen Sie im Geräte-Manager, ob die richtigen Treiber korrekt installiert sind. Klicken Sie zum Öffnen des Geräte-Managers auf Start und dann auf Systemsteuerung. Doppelklicken Sie auf das Symbol System. Klicken Sie auf der Registerkarte Hardware auf die Schaltfläche Geräte-Manager.

Ein „hängendes“, d. h. nicht mehr reagierendes System, kann auch durch eine verschmutzte oder beschädigte CD-/DVD-ROM verursacht werden. Starten Sie in einem solchen Fall den Computer neu, entnehmen Sie die CD-/DVD-ROM, und überprüfen Sie dann, ob sie verschmutzt oder beschädigt ist. Überprüfen Sie Ihre 'Parental Guidance' Einstellungen (elterliche Anleitung) in der DVD-Software. Sind diese Einstellungen aktiviert, ist Ihnen möglicherweise das Spielen von einigen DVDs versagt. Auf Ihrem Computer lautet der Standard-Regionalcode 2. Ändern Sie diese Einstellung weder mit der Regionalcode-Änderungsfunktion in Windows® noch mit anderen Softwareanwendungen. Systemfehlfunktionen infolge benutzerseitiger Änderungen des DVD-Regionalcodes sind von der Garantie ausgeschlossen. Entsprechende Reparaturen wären daher für Sie nicht mehr kostenfrei.

Wenn Sie nach dem Klicken auf Systemsteuerung nicht sofort das Symbol Anzeige sehen, klicken Sie links auf Zur klassischen Ansicht wechseln.

Die CD-RW* -Lesegeschwindigkeit ist langsam

Im allgemeinen ist die Lesegeschwindigkeit einer CD-RW langsamer im Vergleich zu einer CD-ROM oder CD-R. Die Lesegeschwindigkeit hängt auch vom Formattyp ab.

* Abhängig vom jeweiligen Modell. Siehe das Dokument Technische Daten.

Ich kann mit meinem Diskettenlaufwerk keine Disketten beschreiben

☐ Die Diskette ist schreibgeschützt. Deaktivieren Sie den Schreibschutz, oder verwenden Sie eine nicht schreibgeschützte Diskette. ☐ Prüfen Sie, ob die Diskette richtig in das (optionale) Diskettenlaufwerk eingelegt ist. ☐ Ihre Diskette ist möglicherweise beschädigt. Legen Sie eine andere Diskette ein.

Beim Doppelklicken auf ein Anwendungssymbol erscheint eine Meldung (z. B. "Sie müssen die Software-CD-ROM in Ihr CD-ROM-Laufwerk einlegen"), und die Software startet nicht

☐ Manche Titel erfordern bestimmte Dateien, die sich auf der jeweiligen Produkt-CD befinden. Legen Sie diese CD-ROM ein, und versuchen Sie, das Programm noch einmal zu starten. ☐ Achten Sie darauf, dass die bedruckte Seite der CD nach oben zeigt.

Warum kann mein CD-RW*-Laufwerk nicht mit höherer Geschwindigkeit schreiben?

Für optimale Ergebnisse müssen Sie 8x-CD-R- oder 4x-CD-RW-Medien oder höher verwenden.

Wenn Sie andere Medien verwenden möchten oder bei der Formatierung von Nicht-4x-CD-RWs Schwierigkeiten haben, ändern Sie die Schreibgeschwindigkeit von 4x auf eine niedrigere Einstellung.

So ändern Sie die Schreibgeschwindigkeit von der Standard- auf eine niedrigere Einstellung:

1. Doppelklicken Sie auf das Symbol Arbeitsplatz auf dem Desktop. 2. Klicken Sie mit der rechten Maustaste auf das Symbol für das CD-ROM-Laufwerk. 3. Wählen Sie Eigenschaften. 4. Wählen Sie die Registerkarte Recording. 5. Wählen Sie in der unteren Liste die Schreibgeschwindigkeit 2x.

Klicken Sie auf Übernehmen und dann auf OK.

* Abhängig vom jeweiligen Modell. Siehe das Dokument Technische Daten.

Die Laufwerksschublade wird die CD/DVD selbst dann aus, wenn sie eingerastet ist

☐ Achten Sie beim Einlegen darauf, dass die bedruckte Seite der CD-ROM nach oben zeigt. ☐ Reinigen Sie die CD-ROM und die Linse des CD-RW-Laufwerks. Möglicherweise ist die CD-ROM zerkratzt. Legen Sie eine andere CD ein, um zu überprüfen, ob dies der Grund ist.

Möglicherweise ist im Laufwerk Feuchtigkeit kondensiert. Nehmen Sie die CD aus dem Laufwerk, und lassen Sie das Laufwerk etwa eine Stunde lang geöffnet.

Audiowiedergabe

Meine Lautsprecher funktionieren nicht - kein Ton

☐ Die eingebauten Lautsprecher können abgeschaltet sein. Zum Einschalten der Lautsprecher drücken Sie + . ☐ Die Lautstärkeregelung ist u. U. auf ganz leise eingestellt. Zur Erhöhung der Lautstärke, halten Sie die -Taste gedrückt und drücken Sie wiederholt die -Taste. ☐ Wenn Ihr Computer durch eine Akku mit Strom versorgt wird, prüfen Sie, ob der Akku richtig eingesetzt und geladen ist. □ Wenn Sie eine Anwendung mit eigener Lautstärkeregelung verwenden, muss der Ton eingeschaltet sein. □ Prüfen Sie die Lautstärkeregler in Windows ^® . ☐ Wenn Sie externe Lautsprecher anschließen, achten Sie darauf, dass diese richtig angeschlossen sind und die Lautstärkeregler nicht auf Null stehen. Wenn die Lautsprecher einen Stummschalter haben, darf dieser nicht eingeschaltet sein. Werden die Lautsprecher aus Akkus mit Strom versorgt, prüfen Sie, ob diese richtig eingesetzt und geladen sind. ☐ Wenn Sie ein Audiokabel an den Kopfhöreranschluss angeschlossen haben, ziehen Sie den Stecker heraus.

Mein Mikrofon funktioniert nicht

Prüfen Sie beim externen Mikrofon, ob der Mikrofonstecker richtig im Mikrofonanschluss Ihres Computers steckt.

Modem

Mein internes Modem funktioniert nicht

☐ Prüfen Sie, ob das Telefonkabel an Ihren Computer angeschlossen ist. ☐ Prüfen Sie, ob die Telefonleitung an das Telefonnetz angeschlossen ist. Die Telefonleitung lässt sich prüfen, indem Sie ein normales Telefon anschließen, den Hörer abnehmen und darauf achten, ob Sie das Freizeichen hören. ☐ Prüfen Sie, ob die Telefonnummer, die das Programm anwählt, richtig ist. Im Dialogfeld Telefon- und Modemoptionen (Systemsteuerung / Telefon- und Modemoptionen) überprüfen Sie, ob Ihr Modem auf der Registerkarte Modem aufgeführt ist, und ob die Standortinformationen auf der Registerkarte der Wahlregeln richtig sind.

Wenn das Symbol Telefon- und Modemoptionen nicht angezeigt wird, gehen Sie folgendermaßen vor:

1 Klicken Sie in der Systemsteuerung rechts auf Zur klassischen Ansicht wechseln. 2 Doppelklicken Sie auf die Telefon- und Modemoptionen. Das Dialogfeld Telefon- und Modemoptionen wird angezeigt.

Das Modem arbeitet u. U. nicht ordnungsgemäß, wenn Sie es in einer Nebenstellenanlage verwenden.

Mein Modem kann keine Verbindung herstellen

☐ Der Wahlmodus Ihres Modems ist möglicherweise nicht mit Ihrer Telefonleitung kompatibel. Das Modem arbeitet eventuell nicht ordnungsgemäß, wenn Sie es in einer Nebenstellenanlage verwenden. Überprüfen Sie, ob das Modem das einzige Gerät ist, das diese Telefonleitung benutzt.

Die Datenübertragungsrate meines Modems ist zu niedrig

Die Modemverbindung wird von vielen Faktoren beeinflusst, wie u. a. durch Störungen in Telefonleitungen oder Kompatibilität der beteiligten Geräte (wie z. B. Faxgeräte oder andere Modems). Wenn Sie Grund zu der Annahme haben, dass Ihr Modem nicht optimal mit anderen PC-Modems, Faxgeräten oder Ihrem Internet-Diensteanbieter zusammenarbeitet, prüfen Sie Folgendes:

☐ Lassen Sie Ihre Telefonleitung auf Leitungsstörungen überprüfen. ☐ Bei Problemen mit dem Faxversand prüfen Sie, ob das angerufene Faxgerät einwandfrei arbeitet und ob es mit Fax-Modems kompatibel ist. ☐ Bei Problemen mit der Verbindung zu Ihrem Internet-Diensteanbieter fragen Sie nach, ob dieser gegenwärtig technische Probleme hat. Verfügen Sie über eine zweite Telefonleitung, versuchen Sie, das Modem an diese Leitung anzuschließen.

Peripheriegeräte

Die i.LINK™-Verbindung zwischen zwei Computern kann nicht aufgebaut werden

Trennen Sie das i.LINK™-Kabel von einem Computer und stellen Sie die Verbindung wieder her. Falls Sie keine Verbindung innerhalb einer gewissen Zeit herstellen können, starten Sie beide Computer neu. ☐ Die Rückkehr eines Computers aus dem Energiesparmodus könnte eine vorher bestandene Verbindung beeinträchtigt haben. Trennen Sie in diesem Fall die Verbindung und führen Sie einen Neustart durch.

Ich kann keine DV-Geräte verwenden. Es erscheint eine Meldung, wonach ein DV-Gerät nicht angeschlossen oder nicht eingeschaltet ist

☐ Prüfen Sie, ob das DV-Gerät eingeschaltet ist und die Kabel ordnungsgemäß angeschlossen sind. ☐ Bei Verwendung mehrerer i.LINK™-Geräte kann die Kombination der angeschlossenen Geräte zu einem instabilen Betrieb führen. In diesem Fall schalten Sie alle angeschlossenen Geräte ab und entfernen nicht verwendete Geräte. Überprüfen Sie die Verbindungen, und schalten Sie die Geräte danach wieder ein. ☐ Verwenden Sie den manuellen Import/Export in DVGate Motion, wenn Probleme mit Kameras von Fremdherstellern auftreten. Es wird dringend empfohlen, nur i.LINK™-Kabel von Sony zu verwenden, da andernfalls Probleme mit den i.LINK™-Geräten auftreten können.

Meine PC Card funktioniert nicht

☐ Achten Sie darauf, dass die PC Card mit Ihrer Windows®-Version kompatibel ist.

Ich kann nicht drucken

☐ Prüfen Sie, ob die Druckerkabel ordnungsgemäß angeschlossen sind. ☐ Achten Sie darauf, dass Ihr Drucker richtig konfiguriert ist und Sie die aktuellen Druckertreiber verwenden. Wenden Sie sich ggf. an Ihren Fachhändler. Für die meisten Drucker ist die Standardeinstellung für den Druckeranschluss korrekt. Wenn Sie nicht drucken können, versuchen Sie zunächst, den Druckanschlussmodus zu ändern.

So ändern Sie den Druckanschlussmodus:

1. Starten Sie den Computer neu. 2. Drücken Sie die Taste, sobald das Sony-Logo angezeigt wird. Jetzt befinden Sie sich im BIOS. 3. Gehen Sie zum Menü Advanced.

4. Verwenden Sie das Minuszeichen auf dem Ziffernblock zum Ändern des Druckeranschlussmodus. Wenn der Druckeranschluss auf ECP eingestellt ist, ändern Sie ihn auf Bidirektional (bei HP-Druckern). Wenn der Druckeranschluss auf Bidirektional eingestellt ist, ändern Sie ihn auf ECP. 5. Drücken Sie die Taste, um die neue Konfiguration zu speichern. Ihr PC wird neu gestartet.

☐ Prüfen Sie das Kabel auf fehlende oder verbogene Stifte. Führen Sie den Druckerselbsttest durch (sofern möglich), um die ordnungsgemäße Funktion des Druckers zu prüfen. Nähere Informationen entnehmen Sie Ihrem Druckerhandbuch.

Digitale Videoaufnahmen und DVgate

Beim Übertragen von Bildern mit DVgate an ein digitales Videogerät erscheint die Meldung: Übertragung an DV-Gerät fehlgeschlagen. Prüfen Sie die Strom- und Kabelanschlüsse am DV-Gerät, und wiederholen Sie den Vorgang...

☐ Schließen Sie alle offenen Anwendungen, und starten Sie Ihren Computer neu. Das regelmäßige Überspielen von Bildern zu einem digitalen Videogerät mit DVgate verursacht manchmal diesen Fehler. Ihr DV-Gerät benötigt einen DV-Ein-/-Ausgang, um Daten an das DV-Gerät übertragen zu können.

Energiesparfunktionen

Die Energiespareinstellung reagiert nicht

Das Betriebssystem Ihres Notebooks kann instabil laufen, wenn ein geringerer Energiesparmodus wie etwa der Ruhezustand aktiviert ist und dann wieder geändert wird, bevor sich das Notebook vollständig im geringeren Energiesparmodus befindet.

So stellen Sie die normale Betriebsstabilität wieder her:

1 Schließen Sie alle offenen Anwendungen. 2 Drücken Sie den Netzschalter, und halten Sie ihn mindestens vier Sekunden lang gedrückt, um das Notebook herunterzufahren.

Vorsichtsmaßnahmen

In diesem Abschnitt werden Vorsichtsmaßnahmen beschrieben, die Ihnen helfen sollen, Ihren Computer vor möglichen Schäden zu bewahren.

Ihr Notebook und die Arbeitsspeichermodule verwenden hochpräzise Bauteile und spezielle elektronische Anschlüsse. Zur Vermeidung von Beschädigungen und zur Wahrung Ihrer Garantieansprüche empfiehlt Sony Ihnen:

□ neue Speichermodule nur von Ihrem Fachhändler zu beziehen und installieren zu lassen, ☐ die Speichermodule nicht selbst zu installieren, wenn Sie mit der Erweiterung des Arbeitsspeichers eines Notebooks nicht vertraut sind. □ auf keinen Fall die Modulanschlüsse oder Speichersteckplätze zu berühren.

Wenn Sie Hilfe benötigen, wenden Sie sich bitte an den VAIO-Link-Kundenservice.

Ändern oder hinzufügen von Speichermodulen

Möglicherweise möchten Sie zu einem späteren Zeitpunkt neue Speichermodule installieren, um die Funktionen Ihres Computers zu erweitern. Durch Installation optionaler Speichermodule können Sie die Speicherkapazität erweitern.

Seien Sie beim Ändern von Speichermodulen äußerst vorsichtig. Fehler bei der Installation oder Deinstallation eines Speichermoduls können zum Ausfall des Computers führen.

Verwenden Sie bei Arbeitsspeicher-Upgrades nur PC133 (CL2) SDRAM SO-DIMMs.

Elektrostatische Entladung kann elektronische Bauteile beschädigen. Bevor Sie ein Speichererweiterungsmodul in die Hand nehmen, achten Sie auf Folgendes:

□ Gehen Sie behutsam mit dem Speichermodul um.

☐ Bei der in diesem Dokument beschriebenen Vorgehensweise wird davon ausgegangen, dass Sie mit der allgemeinen Terminologie in Verbindung mit PCs und den Sicherheitsmaßnahmen sowie den Vorschriften über die Verwendung und Änderung von elektronischen Geräten vertraut sind. Trennen Sie das System vor dem Öffnen des Geräts von der Stromversorgung und von Telekommunikationsverbindungen, Netzwerken oder Modems. Andernfalls können Verletzungen oder Schäden am Gerät auftreten. Elektrostatische Entladungen können Speichermodule und andere Komponenten beschädigen. Installieren Sie das Speichermodul nur an einer Arbeitsstation, die gegen elektrostatische Entladungen ausgerüstet ist. Steht ein solcher Arbeitsplatz nicht zur Verfügung, arbeiten Sie nicht in einem Raum, der mit Teppichboden ausgestattet ist. Hantieren Sie nicht mit Materialien, die elektrostatische Ladungen erzeugen oder speichern (z. B. Cellophanverpackungen). Erden Sie sich beim Durchführen der Arbeiten durch Berühren eines blanken Metallgehäuseteils. ☐ Öffnen Sie die Verpackung des Speichermoduls erst unmittelbar vor dem Austauschen. Die Verpackung schützt das Modul vor elektrostatischen Entladungen.

! Verwenden Sie den mit dem Speichermodul gelieferten Beutel, oder packen Sie das Speichermodul zum Schutz vor elektrostatischer Entladung in Aluminiumfolie ein. ! Bewahren Sie das Speichermodul nicht an Orten auf, die folgenden Bedingungen ausgesetzt sind:

Wärmequellen wie z. B. Heizkörper oder Luftkanäle,

Direkte Sonneneinstrahlung,

Starke Staubbelastung,

Mechanische Erschütterungen oder Stöße,

Starke Magneten oder Lautsprecher, die nicht magnetisch abgeschirmt sind,

Umgebungstemperaturen von über 35°C oder unter 5°C,

Hohe Luftfeuchtigkeit.

Welche und wie viele Steckplätze verfügbar sind, hängt von der Konfiguration Ihres Notebooks ab.

Hinzufügen oder Entfernen von Speichermodulen

So entfernen und setzen Sie ein Speichermodul ein:

1. Fahren Sie Ihren Computer herunter und trennen Sie die Verbindung aller externen Geräte. 2. Ziehen Sie den Netzstecker des Computers ab und entnehmen Sie den Akku/die Akkus. 3. Lassen Sie den Computer abkühlen. 4. Legen Sie Ihren Computer mit der Tastatur nach unten auf eine Arbeitsfläche. 5. Öffnen Sie die Abdeckung auf der Unterseite, indem Sie die Schraube lösen (entgegen dem Uhrzeigersinn drehen). 6. Zum Entnehmen des Speichermoduls ziehen Sie die Haltezungen in Pfeilrichtung 1. Daraufhin wird das Speichermodul entriegelt. 7. Ziehen Sie das Speichermodul dann in Pfeilrichtung 2 heraus. 8. Nehmen Sie das neue Speichermodul aus der Verpackung. 9. Setzen Sie das Speichermodul vorsichtig in die Öffnung ein und achten Sie darauf, dass die Führungsnuten richtig liegen.

10. Schließen Sie die Abdeckung und ziehen Sie die Schraube vorsichtig fest. 11. Setzen Sie die Akkus wieder ein und schalten Sie den Computer ein.

Andere Vorsichtsmaßnahmen

□ Umgang mit der Festplatte (Seite 104) ☐ Umgang mit dem LCD-Display (Seite 105) □ Umgang mit der Stromquelle (Seite 106) □ Umgang mit Ihrem Notebook (Seite 106) □ Umgang mit Disketten (Seite 108) □ Umgang mit CDs (Seite 108) □ Umgang mit den Akkus (Seite 109) □ Umgang mit Kopfhörern (Seite 109) ☐ Umgang mit Memory Sticks™ (optionales Zubehör) (Seite 110)

Umgang mit der Festplatte

Die Festplatte hat eine hohe Speicherdichte und liest oder schreibt Daten in kürzester Zeit. Andererseits ist sie sehr anfällig gegenüber mechanischen Erschütterungen, Stößen oder Staub.

Obwohl die Festplatte über eine Sicherheitsvorrichtung verfügt, die Datenverluste durch mechanische Erschütterung, Stöße oder Staub vermeiden soll, sollten Sie vorsichtig mit Ihrem Computer umgehen.

So vermeiden Sie Beschädigungen Ihrer Festplatte:

□ Stoßen Sie nicht zu fest gegen den Computer. □ Bewahren Sie den Computer außerhalb der Reichweite von Magneten auf. ☐ Stellen Sie den Computer nicht an einem Ort auf, an dem mechanische Erschütterungen zu erwarten sind oder die Stabilität nicht gewährleistet ist. □ Verrücken Sie den Computer nicht, wenn er eingeschaltet ist.

☐ Schalten Sie den Computer nicht aus oder führen Sie keinen Neustart durch, wenn Daten geschrieben oder gelesen werden. □ Verwenden Sie den Computer nicht an Orten, die starken Temperaturschwankungen unterworfen sind. □ Wenn die Festplatte beschädigt ist, können die Daten nicht wiederhergestellt werden.

Umgang mit dem LCD-Display

Setzen Sie das Display zur Vermeidung von Beschädigung nicht direkter Sonneneinstrahlung aus. Seien Sie daher vorsichtig, wenn Sie das Notebook in Fensternähe benutzen. Kratzen oder drücken Sie nicht auf das Display. Dies kann Fehlfunktionen verursachen. Der Einsatz des Computers bei niedrigen Temperaturen kann zu einem Störbild auf dem Display führen. Dabei handelt es sich nicht um einen Fehler! Wird der Computer wieder in eine Umgebung mit normaler Temperatur gebracht, verschwindet das Störbild. Ein Störbild kann dann auf dem Display erscheinen, wenn dasselbe Bild über eine lange Zeit dargestellt wird. Das Störbild verschwindet nach einiger Zeit. Störbilder können durch Verwendung eines Bildschirmschoners vermieden werden. Während des Betriebs wird das Display warm. Dies ist normal und kein Anzeichen für einen Fehler. Das Display wird unter Verwendung hochpräziser Technologien gefertigt. Sie können jedoch evtl. auf dem Display regelmäßig verteilte kleine schwarze Punkte und/oder helle Punkte (rot, blau oder grün) sehen. Dies ist ein normales Ergebnis des Fertigungsprozesses und kein Hinweis auf einen Fehler. Vermeiden Sie es, auf dem Display herumzureiben, da der Bildschirm dadurch beschädigt werden könnte. Wischen Sie das Display mit einem weichen, trockenen Tuch ab.

Umgang mit der Stromquelle

Ihr Computer arbeitet mit einer Wechselstrom-Netzspannung von 100 V bis 240 V, 50/60 Hz. Schließen Sie an die Netzsteckdose für den Computer keine anderen Geräte mit hohem Stromverbrauch (z. B. Fotokopierer oder Aktenvernichter) an. Zum Schutz des Computers können Sie eine Tischsteckdose mit integriertem Überspannungsschutz verwenden. Dieses Gerät verhindert Schäden an Ihrem Computer, die durch plötzliche Spannungsspitzen verursacht werden. Spannungsspitzen können z. B. bei Gewittern auftreten. Stellen Sie keine schweren Gegenstände auf das Netzkabel. Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose. Ziehen Sie den Netzstecker niemals am Netzkabel heraus. Benutzen Sie Ihren Computer längere Zeit nicht, so ziehen Sie den Netzstecker aus der Steckdose. Wird der Netzadapter nicht verwendet, ziehen Sie den Netzstecker heraus. Verwenden Sie nur den mitgelieferten Netzadapter. Schließen Sie kein anderes Netzteil an.

Umgang mit Ihrem Notebook

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Sie können auch ein weiches Tuch verwenden, das mit einer milden Reinigungsmittellösung angefeuchtet wurde. Verwenden Sie unter keinen Umständen Scheuerschwämme und Scheuer- oder Lösungsmittel wie Alkohol oder Benzin, da diese die Oberfläche Ihres Computers beschädigen können. Sollten Gegenstände oder Flüssigkeit in den Computer fallen, fahren Sie den Computer herunter und ziehen danach den Netzstecker. Unter Umständen sollten Sie den Computer in einer autorisierten Fachwerkstatt überprüfen lassen, bevor Sie ihn wieder in Betrieb nehmen. Lassen Sie den Computer nicht fallen, und stellen Sie keine schweren Gegenstände darauf ab. Stellen Sie den Computer nicht an Orten auf, die folgenden Bedingungen ausgesetzt sind: Wärmequellen, wie z. B. Heizkörper oder Luftkanäle,

Direkte Sonneneinstrahlung, starke Staubbelastung, Feuchtigkeit oder Regen, mechanische Erschütterungen oder Stöße, starke Magneten oder Lautsprecher, die nicht magnetisch abgeschirmt sind, Umgebungstemperaturen von mehr als 35 °C oder weniger als 10 °C, hohe Luftfeuchtigkeit.

Stellen Sie keine elektronischen Geräte in der Nähe Ihres Computers auf. Das vom Computer erzeugte elektromagnetische Feld kann Störungen verursachen.

Sorgen Sie für ausreichende Luftzirkulation, um einen Wärmestau im Computer zu vermeiden. Stellen Sie Ihren Computer weder auf poröse Oberflächen wie Teppiche oder Decken noch in der Nähe von Vorhängen oder Wandbehängen auf, die die Lüftungsöffnungen des Computers abdecken könnten.

Der Computer erzeugt Hochfrequenzsignale, die den Rundfunk- oder Fernsehempfang stören können. Sollte dies der Fall sein, stellen Sie den Computer in ausreichendem Abstand zu den betroffenen Geräten auf.

Benutzen Sie nur die angegebenen externen Geräte; andernfalls können Probleme auftreten.

Verwenden Sie keine abgeschnittenen oder beschädigten Verbindungskabel.

Ihr Computer kann über das Modem nicht an Münzfernsprecher angeschlossen werden und funktioniert möglicherweise nicht an einem Nebenstellenanschluss.

Beim unmittelbaren Wechsel des Computers aus einer kalten in eine warme Umgebung kann sich im Geräteinneren Kondensation niederschlagen. In diesem Fall warten Sie vor dem Einschalten Ihres Computers mindestens eine Stunde. Bei Auftreten von Problemen ziehen Sie sofort den Netzstecker und wenden sich an den VAIO-Link Kundenservice.

Achten Sie darauf, dass vor dem Reinigen des Computers der Netzstecker gezogen wird.

Sie sollten Ihre Daten regelmäßig sichern, da Sie wichtige Daten verlieren können, wenn der Computer beschädigt ist. Stellen Sie die Originalanwendungsprogramme mit der Produkt-Sicherheitskopie auf CD-ROM wieder her.

Umgang mit Disketten

Öffnen Sie den Verschluss nicht mit der Hand, und berühren Sie die Oberfläche der Diskette nicht. Bewahren Sie Disketten nicht in der Nähe von Magneten auf. Bewahren Sie Disketten nicht an Orten auf, an denen sie direkter Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt sind.

Umgang mit CDs

Berühren Sie die Oberfläche der CD nicht. Biegen Sie die CD nicht, und lassen Sie sie nicht fallen. Fingerabdrücke und Staub auf der Oberfläche der CD können zu Lesefehlern führen. Ein richtiger Umgang mit der CD ist wesentlich für die Erhaltung ihrer Zuverlässigkeit. Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Haushaltsreiniger oder Antistatik-Sprays, da diese die CD beschädigen können. Für eine normale Reinigung wird die CD an der Außenkante gehalten und mit einem weichen Tuch von innen nach außen abgewischt. Ist die CD stark verschmutzt, feuchten Sie ein weiches Tuch mit Wasser an, wringen es gut aus und wischen die Oberfläche der CD von innen nach außen. Wischen Sie ggf. verbliebene Feuchtigkeit mit einem trockenen weichen Tuch ab.

Umgang mit den Akkus

Setzen Sie einen Akku niemals Temperaturen von über 60°C aus, wie sie z. B. in einem in der Sonne abgestellten Auto oder bei direkter Sonnenstrahlung auftreten können. Die Akku-Betriebsdauer ist bei niedrigen Temperaturen geringer, da seine Leistungsfähigkeit bei niedrigen Temperaturen abnimmt. Laden Sie die Akkus bei Temperaturen zwischen 10°C und 30°C. Niedrigere Temperaturen erfordern eine längere Ladezeit. Wird der Akku benutzt bzw. entladen, so erwärmt er sich. Das ist normal und kein Grund zur Besorgnis. Halten Sie Akkus fern von jeglichen Wärmequellen. Sorgen Sie dafür, dass Akkus trocken aufbewahrt werden. Der Akku darf weder geöffnet noch zerlegt werden. Setzen Sie Akkus keinen mechanischen Einwirkungen aus. Wenn Sie den Computer längere Zeit nicht benutzen, nehmen Sie den Akku aus dem Computer heraus, um ihn vor Schaden zu bewahren. Bleibt die Akkukapazität nach vollständiger Ladung weiterhin niedrig, hat der Akku das Ende seiner Lebensdauer erreicht und sollte ausgetauscht werden. Ein vollständiges Entladen des Akkus ist vor dem Nachladen nicht erforderlich. Wurde der Akku längere Zeit nicht benutzt, ist er nachzuladen.

Umgang mit Kopfhörern

Verkehrssicherheit – Tragen Sie beim Autofahren, Fahrrad fahren oder Fahren anderer motorbetriebener Fahrzeuge keine Kopfhörer. Dies kann zu gefährlichen Situationen im Straßenverkehr führen und ist in einigen Ländern gesetzlich verboten. Das Abspielen lauter Musik kann auch beim Spazieren gehen, insbesondere beim Überqueren von Fußgängerüberwegen eine potenzielle Gefahr darstellen.

Vermeiden von Hörschäden – Stellen Sie die Lautstärke bei Verwendung von Kopfhörern nicht hoch ein. Fachleute warnen vor ununterbrochener, lauter und andauernder Wiedergabe über Kopfhörer. Wenn Sie ein Klingeln oder Summen hören, verringern Sie die Lautstärke oder sehen ganz von der Verwendung von Kopfhörern ab.

Umgang mit Memory Sticks™ (optionales Zubehör)

☐ Berühren Sie den Anschluss weder mit den Fingern noch mit metallischen Gegenständen. □ Bringen Sie nur das mitgelieferte Etikett auf dem Memory Stick™ an. □ Vermeiden Sie jedes Biegen, Fallen oder Stoßen des Memory Sticks™. ☐ Memory Sticks™ dürfen nicht zerlegt oder verändert werden. □ Lassen Sie die Karten nicht feucht werden. □ Verwenden oder lagern Sie Memory Sticks™ nicht an Orten, die folgenden Bedingungen ausgesetzt sind:

□ Extrem hohe Temperaturen, z. B. in einem in der Sonne geparkten Auto, □ Direkte Sonneneinstrahlung, ☐ Hohe Feuchtigkeit oder Nähe zu ätzenden Substanzen.

□ Bewahren Sie den Memory Stick™ stets in der Verpackung auf.

Glossar

Dieser Abschnitt umfasst eine Zusammenstellung von Begriffen, die im vorliegenden Handbuch verwendet werden. Diese Begriffsliste, versehen mit den entsprechenden Definitionen, soll Ihnen das Verständnis Ihres VAIO-Computers erleichtern.

Begriff Definition

10BASE-T/100BASE-TX	Ein Ethernet-System, das Datenübertragungsgeschwindigkeiten von 10 Mbit/s (Megabit pro Sekunde) und 100 Mbit/s bietet 100BASE-TX ist das direkte Nachfolgeprodukt von 10BASE-T. Die Geschwindigkeit von 100 Mbit/s wird dadurch erreicht, dass das Signal 10 mal schneller gesendet wird
ACPI	Kurzform für Advanced Configuration and Power Interface, eine Spezifikation für Energiesparfunktionen. ACPI ermöglicht dem Betriebssystem, Peripheriegeräte ein- und auszuschalten, um den Energieverbrauch der an den Computer angeschlossenen Geräte zu überwachen. Mit ACPI kann z. B. ein CD-ROM-Player vom Betriebssystem ausgeschaltet werden, wenn er nicht benutzt wird.
Anwendungs-Sicherheitskopie auf CD-ROM	Eine CD-ROM, die es dem Benutzer eines VAIO Computers ermöglicht, alle Anwendungen wiederherzustellen, die beim Kauf des Computers auf diesem verfügbar waren. Die CD-ROM gehört zum Lieferumfang des Computers.
Auflösung	Der Grad an Schärfe und Klarheit eines Bildes. Die Auflösung wird in Pixel ausgedrückt. Häufige Auflösungen von Computerbildschirmen sind 640 x 480 Pixel (VGA-Auflösung; geeignet für einen 14-Zoll-Bildschirm), 800 x 600 (geeignet für einen 15-Zoll-Bildschirm), 1024 x 768 (geeignet für einen 17-Zoll-Bildschirm) und 1280 x 1024. LCD-Bildschirme verfügen in der Regel über bessere Auflösungen als CRT-Bildschirme vergleichbarer Größe.

Begriff Definition

Betriebssystem	Das Betriebssystem ist die Software, die alle auf dem Computer befindlichen Programme verwaltet. Es definiert, wie der Computer Daten von seiner Festplatte und anderen Speichermedien oder Hardwaregeräten liest und auf diese schreibt. Windows 2000, Windows Millennium Edition, Windows XP Professional und Windows XP Home Edition sind Beispiele für Betriebssysteme, die auf VAIO Computern installiert sein können.
BIOS	Ein Akronym für Basic Input/Output System. Das BIOS ist ein Programm, das den Computer startet, wenn der Benutzer ihn einschaltet. Es überwacht den Datenstrom zwischen dem Betriebssystem und der zum Computer gehörigen Hardware.
CardBus	CardBus ist der Handelsname für eine erweiterte PC Card. Dank der CardBus-Technologie profitieren Computerbenutzer von Leistungssteigerungen in den Bereichen Datenübertragung und Verarbeitungsgeschwindigkeit. Siehe PCMCIA.
CD-ROM	Abkürzung für Compact Disc Read-Only Memory. Eine optische Platte mit hoher Kapazität, in der Regel 650 MB, von der Daten gelesen, auf die jedoch keine Daten geschrieben werden können.
CD-RW	Kurzform für Compact Disc-ReWriteable. Eine Compact Disc, auf die nicht nur einmal, sondern auch mehrfach Daten geschrieben werden können. Dadurch unterscheidet sie sich von der CD-ROM, auf die nur einmal Daten geschrieben werden können.
Docking-Station	Ein Zusatzgerät, das an das Notebook angeschlossen werden kann. Die Docking-Station verfügt über Steckplätze für Erweiterungskarten, Schächte für Speichergeräte sowie Anschlüsse für zusätzliche Peripheriegeräte (wie z. B. Drucker oder Monitor).
-Taste	Über die Tastekann in den meisten Anwendungen eine Online-Hilfe aufgerufen werden.
GS-Eingang	Die Gleichstromschnittstelle, an die der Netzadapter des Computers angeschlossen wird.

Begriff Definition

DVD-ROM	Kurzform für Digital Versatile Disc. Eine Art schreibgeschützte CD, die über eine Speicherkapazität von mindestens 4,7 GB verfügt (maximale Speicherkapazität 17 GB). Dank dieser extremen Speicherleistung ist die DVD-ROM das ideale Medium zum Speichern von Filmen.
Ethernet	Ethernet ist die am häufigsten implementierte LAN-Technik (Local Area Network). Das unter dem Namen 10BASE-Tbekannte Ethernet-System ermöglicht Datenübertragungen mit einer Geschwindigkeit von 10 Mbit/s (Megabit pro Sekunde). Eine neuere Version von Ethernet, 100BASE-T, erreicht Übertragungsgeschwindigkeiten von bis zu 100 Mbit/s. Gigabit Ethernet unterstützt Übertragungsgeschwindigkeiten von bis zu 1 Gigabit (1000 Megabit) pro Sekunde.
EULA	EULA (End-User License Agreement) ist der Name, der einer Lizenzvereinbarung gegeben wurde, mit der die Software auf Ihrem Computer läuft. Die EULA-Bestimmungen befinden sich im Abschnitt „Bitte unbedingt zuerst lesen“ am Beginn des Software-Handbuchs oder direkt auf dem VAIO Desktop.
Hauptplatine	Die Hauptplatine ist die Hauptschaltplatte im Computer. Auf ihr befinden sich der Prozessor, das BIOS, der Speicher usw.
i.LINKTM	i.LINKTM ist Sonys Version des IEEE 1394-Standards für eine digitale, serielle Hochgeschwindigkeitsschnittstelle. Dieser Standard wird in der Audio-/Video- und IT-Branche als die geeignetste Schnittstelle für die Verbindung von Computern und digitalen Audio-/Video-Geräten (z. B. Digitalkamera usw.) angesehen.
ISP	Ein ISP (Internet Service Provider) ist ein Unternehmen, das Ihnen einen Benutzernamen, ein Kennwort und eine Telefonnummer für den Zugang zum Internet bereitstellt.
L2 Cache-Speicher	Ein Cache-Speicher ist ein dem RAM-Speicher ähnlicher Speicher, über den ein schneller Zugriff auf Daten möglich ist, die bereits vom Computer gelesen wurden. L1 und L2 bezeichnen zwei Ebenen eines Cache-Speichers im Computer.

Begriff Definition

LAN	Ein LAN (Local Area Network) ist ein Zusammenschluss von Computern, die auf einem begrenzten geografischen Gebiet miteinander verbunden sind. Dank eines solchen Netzwerks können Benutzer Geräte (wie z. B. Drucker) gemeinsam verwenden und über einen einzigen Prozessor oder Server gemeinsam auf Daten zugreifen.
LCD	Kurzform für Liquid Crystal Display. Eine Flachbildschirmtechnik für Notebooks, bei der mit Hilfe von Flüssigkristallen (und Lichtpolarisation) scharfe , flimmerfreie Bilder auf einem Bildschirm angezeigt werden, die sich aus Millionen kleinster Zellen zusammensetzen. Farbe wird hierbei mittels zweier Grundtechniken erzeugt: Die Passivmatrix, die die preiswerte der beiden Techniken ist, und die Aktivmatrix –Technik (oder TFT), die bessere Qualität gewährleistet, jedoch kostspieliger ist.
LED	Kurzform für Light-Emitting Diode (Lumineszenzdiode). Ein Halbleitergerät, das aufleuchtet, wenn Strom durch das Gerät geleitet wird.
Lithium-Ionen-Akku	Ein Lithium-Ionen Akku verwendet Lithiumkobaltoxyd und Kohlenstoff, wenn Elektroden und Ionen während des Ladens und Entladens von einer Elektrode zur anderen übertragen werden. Lithium-Ionen Akkus eignen sich auf Grund ihres geringen Gewichts, ihrer hohen Energiedichte und des Fehlens eines Memory-Effekts am besten für Notebooks. Außerdem sind in ihnen keine Schwermetalle wie Blei, Quecksilber oder Kadmium enthalten.
MAPI	Kurzform für Messaging Application Program Interface. Eine Microsoft Windows Schnittstelle, über die E-Mail-Nachrichten übertragen werden können. Dank MAPI ist es mehreren Anwendungen möglich, auf E-Mail-Nachrichten zuzugreifen und diese unter den Anwendungen zu verteilen. MAPI-kompatible Anwendungen beinhalten die Optionen Nachricht senden oder Senden im Menü Datei der Anwendung.
maximaler RAM	Die maximale Speicherkapazität des RAM, die der Computer umfassen kann. Ist diese Kapazität ausgeschöpft, kann dem Computer kein weiterer RAM hinzugefügt werden.

Begriff Definition

MPEG	MPEG oder Moving Pictures Experts Group ist ein Standard für die Komprimierung von Video- und Audiodateien. MPEG erreicht hohe Komprimierungsraten, indem nur die Änderungen von einem Einzelbild zu einem anderen gespeichert werden. Die Verringerung der Datenmenge ist in der Regel für das menschliche Auge nicht erfassbar. MPEG-1 wurde zur digitalen Speicherung von Video- und Audiodaten auf CD-ROM konzipiert. MPEG-2 gewährleistet eine bessere Bild- und Tonqualität und ist eher auf die Anforderungen von TV und Rundfunk sowie DVD ausgerichtet.
Partition	Eine Partition ist ein logischer Abschnitt auf einer Festplatte in einem Computer. Eine Festplatte mit zwei Partitionen enthält in der Regel die Laufwerke C: und D:. Die Einteilung der Festplatte in Partitionen ist vor allem dann sinnvoll, wenn auf dem Computer mehrere Betriebssysteme ausgeführt werden oder eine klare Trennung von Datendateien und Programmdateien vorgenommen werden soll.
PBX	PBX (Private Branch Exchange) ist ein privates Telefonnetz innerhalb eines Unternehmens. Innerhalb dieses Systems sind die Anrufe unter den Unternehmensmitarbeitern lokal. Die Telefonnummern setzen sich aus drei oder vier Ziffern zusammen. Unternehmen wählen in der Regel diese Art des Telefonsystems für die interne Kommunikation, da es preiswerter ist als das herkömmliche Telefonnetz. Die Benutzer können dennoch eine bestimmte Anzahl von Amtsleitungen für Gespräche außerhalb des PBX verwenden.
PC Card	Eine PCMCIA Karte. Der Begriff PC Card wird häufiger benutzt als PCMCIA. Siehe PCMCIA.
PCMCIA	PCMCIA (Personal Computer Memory Card International Association) ist der Name der Gruppe, die die Spezifikation der kreditkartengroßen Plugin-Karten für Laptop-Computer entwickelt hat. Die Karten wurden PCMCIA-Karten genannt. Da dieser Name etwas umständlich ist, hat man sich auf PC Card geeinigt. Ein Beispiel für eine PC Card ist ein kreditkartengroßes Modem.

Begriff Definition

Pixel	Ein Pixel ist ein Bestandteil des Bildschirms. Ihr Bildschirm besteht aus mehreren tausend Pixeln, die ermöglichen, Farben und Bilder auf dem Schirm darzustellen. Je mehr Pixel ein Bildschirm anzeigen kann, desto höher ist seine Auflösung und desto besser die Bildqualität
Port-Replikator	Ein Zusatzgerät, das an das Notebook angeschlossen werden kann. Der Port-Replikator enthält Anschlüsse, über die zusätzliche Peripheriegeräte (wie z. B. ein Drucker oder ein Bildschirm) an den VAIO angeschlossen werden können. Er ähnelt einer Docking-Station, umfasst jedoch keine zusätzlichen Steckplätze für den Einbau von Erweiterungskarten oder Speichergeräten.
Produkt-Sicherheitskopie auf CD-ROM	Die Produkt-Sicherheitskopie auf-CD-ROM umfasst die CD-ROM für die Wiederherstellung von Anwendungen und die CD-ROM(s) mit der System-Sicherheitskopie.
Prozessor	Der Prozessor ist das „Gehirn“ des Computers; er verarbeitet die Anweisungen der auf dem System installierten Programme. Der Prozessor wird auch CPU oder Mikroprozessor genannt; er befindet sich auf der Hauptplatine des Computers. (Siehe Hauptplatine.)
PS/2	Ein bestimmter Maus- oder Tastaturanschluss.
PSTN (Telefonnetz)	PSTN (Public Switched Telephone Network) bezeichnet den alten Telefonservice der nationalen Telekommunikationsnetze, bei denen die Stimmübertragung durch analoge Signale erfolgte.
RAM	Kurzform für Random Access Memory. Der Arbeitsspeicher, der verwendet wird, um Programme auszuführen und gegenwärtig verwendete Daten zu speichern. RAM ist der Speicher, von dem am schnellsten Daten gelesen und in den am schnellsten Daten geschrieben werden können. Daten, die im RAM gespeichert sind, gehen mit dem Ausschalten des Computers verloren. Je höher die Speicherkapazität des RAM, desto schneller können die aktuellen Daten verarbeitet werden.

Begriff Definition

RGB-Monitorkabel	Ein Kabel, das für die drei Bildschirmfarben Rot, Grün und Blau (RGB) separate Übertragungsarten erfordert.
SDRAM	Synchroner DRAM ist eine Art dynamischer Direktzugriffsspeicher, der mit einer wesentlich höheren Taktgeschwindigkeit arbeitet als herkömmlicher Speicher.
Standard-RAM	Die Menge des verfügbaren RAM zu dem Zeitpunkt, an dem der Computer erworben wird.
System-Sicherheitskopie auf CD-ROM	Eine CD-ROM, die zum Lieferumfang des Computers gehört, und die dem VAIO-Benutzer die Gelegenheit bietet, die Festplatte wieder in den Zustand zurückzuversetzen, in dem sie sich ursprünglich beim Erwerb des Computers befunden hat.
Systemwiederherstellung	Ein Wiederherstellungsverfahren, mit dem der Benutzer sämtliche Anwendungen, die standardmäßig zu Beginn auf dem Computer verfügbar waren, wiederherstellen kann. Eine Systemwiederherstellung ist sinnvoll, wenn es zu einem schwerwiegenden Systemabsturz gekommen ist oder wenn die Größe der Festplattenpartitionen geändert werden soll.
TFT	Kurzform für Thin Film Transistor. Notebook-Bildschirm der Spitzenklasse für exzellente Bildqualität. Die TFT-Technik bietet die höchstmögliche Auflösung für Flachbildschirme; jedes Pixel wird von einem bis vier Transistoren unterstützt.
Treiber	Ein Softwareprodukt, das die Verwendung von Hardwaregeräten ermöglicht. Um einen Drucker verwenden zu können, muss beispielsweise zunächst der entsprechende Druckertreiber installiert werden. Zahlreiche Treiberprogramme, wie z. B. der Treiber für die Maus, sind Teil des Betriebssystems.

Begriff Definition

UPS	Ein UPS (Uninterruptible Power Supply) ist ein Gerät mit integriertem Akku, der den Computer im Falle eines Netzausfalls vor Datenverlust schützt. In dem Moment, in dem eine Unterbrechung der Stromversorgung festgestellt wird, übernimmt der Akku die Stromversorgung. Wird der Computer zum Zeitpunkt des Netzausfalls benutzt, hat der Benutzer dank des Akkus ausreichend Zeit, alle ungespeicherten Daten zu speichern und den Computer herunterzufahren.
USB	USB (Universal Serial Bus) ist eine Hardware-Schnittstelle für den Anschluss von Geräten (wie z. B. Tastatur, Maus, Joystick, Scanner oder Drucker). An einen USB-Anschluss können bis zu 127 Geräte angeschlossen werden. Standardmäßig können an eine USB-Schnittstelle Geräte bei laufendem Betrieb angeschlossen und betrieben werden.
VAIO	Kurzform für Video Audio Integrated Operation. Ein Markenname für Sonys PC-Produkte, Peripheriegeräte, Zubehörteile und Software. Artikel mit dem Namen VAIO sind allesamt so konzipiert, dass sie die AV- (Audio-Video) und IT- (Information Technology) Fähigkeiten von Sony voll ausnützen.
WAN	Ein WAN (Wide Area Network) ist ein Netzwerk von Computern, die über ein relativ großes geografisches Gebiet verteilt sind. Hierin unterscheidet sich das WAN vom LAN, einem Netzwerk, das in der Regel innerhalb eines Gebäudes oder in einem kleinen geografischen Gebiet eingerichtet ist. Das größte existierende WAN ist das Internet.
Wiederherstellung einer Anwendung	Ein Wiederherstellungsverfahren, mit dem der Benutzer sämtliche Anwendungen, die standardmäßig zu Beginn auf dem Computer verfügbar waren, wiederherstellen kann. Sinnvoll ist die Wiederherstellung einer Anwendung dann, wenn eine einzelne Anwendung nicht ordnungsgemäß läuft oder wenn ein Treiber neu installiert werden soll, falls ein Gerät nicht korrekt funktioniert.
XGA	Kurzform für Extended Graphic Array, ein Grafikstandard. Eine XGA-Karte kann bis zu 1024 x 768 Pixel erzeugen und unterstützt bis zu 65.000 Farben.
