Produkttyp	Plattenspieler
Marke	MEDION
Modell	Life P67007 (MD 43028)
Antriebsart	Riemenantrieb
Geschwindigkeiten	33 ⅓ und 45 U/min
Tonabnehmer	Magnetisch (Moving Magnet)
Ausgänge	RCA Cinch (Phono)
Eingebauter Vorverstärker	Ja, umschaltbar
Betriebsspannung	230 V, 50 Hz
Leistungsaufnahme	max. 15 W
Abmessungen (B x T x H)	ca. 420 x 360 x 120 mm
Gewicht	ca. 2,5 kg
Gehäusematerial	MDF mit Kunststoffoberfläche
Staubschutzhaube	Ja, abnehmbar
Zubehör	Netzteil, Bedienungsanleitung, Staubschutzhaube
Besonderheiten	Automatischer Stopp, einstellbarer Auflagegewicht
Reinigung	Staubsauger mit weicher Bürste oder antistatisches Tuch
Sicherheitshinweise	Nicht in Feuchträumen verwenden, Netzstecker ziehen bei längerem Nichtgebrauch
Reparierbarkeit	Ersatzteile wie Nadel und Riemen separat erhältlich

Häufig gestellte Fragen - Life P67007 (MD 43028) MEDION

Wie schließe ich den Plattenspieler an meine Stereoanlage an?

Verbinden Sie die RCA-Kabel des Plattenspielers mit dem Phono-Eingang Ihres Verstärkers. Falls Ihr Verstärker keinen Phono-Eingang hat, schalten Sie den eingebauten Vorverstärker am Gerät ein und nutzen Sie einen Line-Eingang.

Welche Geschwindigkeiten werden unterstützt?

Der Plattenspieler unterstützt die Geschwindigkeiten 33 ⅓ und 45 Umdrehungen pro Minute. Sie können mit dem Geschwindigkeitswahlschalter umschalten.

Wie stelle ich das Auflagegewicht des Tonarms ein?

Drehen Sie das Gegengewicht am Tonarm, bis der Arm horizontal ausbalanciert ist. Dann stellen Sie das gewünschte Auflagegewicht ein (meist 2–3 g) mit dem Einstellring. Ein Kraftmesser kann zur genauen Einstellung verwendet werden.

Warum höre ich Brummen oder Störgeräusche?

Überprüfen Sie die Verbindungskabel auf festen Sitz. Vermeiden Sie parallele Verlegung von Netzkabeln und Audiokabeln. Falls der Vorverstärker eingeschaltet ist, schalten Sie ihn aus, wenn Sie einen Phono-Eingang verwenden.

Wie reinige ich die Schallplatten und die Nadel?

Verwenden Sie eine antistatische Bürste oder ein Mikrofasertuch für die Schallplatten. Die Nadel reinigen Sie vorsichtig mit einer speziellen Nadelbürste in Pfeilrichtung. Tauchen Sie die Nadel niemals in Flüssigkeit.

Kann ich den Plattenspieler an einen PC anschließen?

Ja, wenn Ihr PC einen Phono-Eingang hat oder Sie einen USB-Vorverstärker verwenden. Der Medion Life P67007 hat einen eingebauten Vorverstärker, der auf Line-Pegel umschaltbar ist, sodass Sie den Line-Ausgang an die Soundkarte anschließen können.

Was mache ich, wenn der Plattenteller sich nicht dreht?

Überprüfen Sie die Stromversorgung und ob der Riemen richtig aufgesetzt ist. Der Riemen könnte gerissen oder von der Position gerutscht sein. Tauschen Sie den Riemen ggf. aus. Achten Sie darauf, dass der Ein-/Ausschalter auf ON steht.

Wie wechsle ich die Nadel?

Entfernen Sie die Abdeckhaube des Tonabnehmers. Ziehen Sie die alte Nadel vorsichtig nach vorne unten ab. Setzen Sie die neue Nadel ein, bis sie einrastet. Verwenden Sie nur Original-Ersatznadeln von Medion.

Ist der Plattenspieler für 78 U/min Schallplatten geeignet?

Nein, der Medion Life P67007 unterstützt nur 33 ⅓ und 45 U/min. Für 78 U/min benötigen Sie einen speziellen Plattenspieler mit entsprechender Geschwindigkeitseinstellung.

Wie transportiere ich den Plattenspieler sicher?

Sichern Sie den Tonarm mit der Arretierung und legen Sie die Staubschutzhaube auf. Transportieren Sie das Gerät in der Originalverpackung oder einer gepolsterten Tasche, um Erschütterungen zu vermeiden.

BEDIENUNGSANLEITUNG Life P67007 (MD 43028) MEDION

Bedienungs- anleitung

Da bin ich mir sicher.

MEDION®

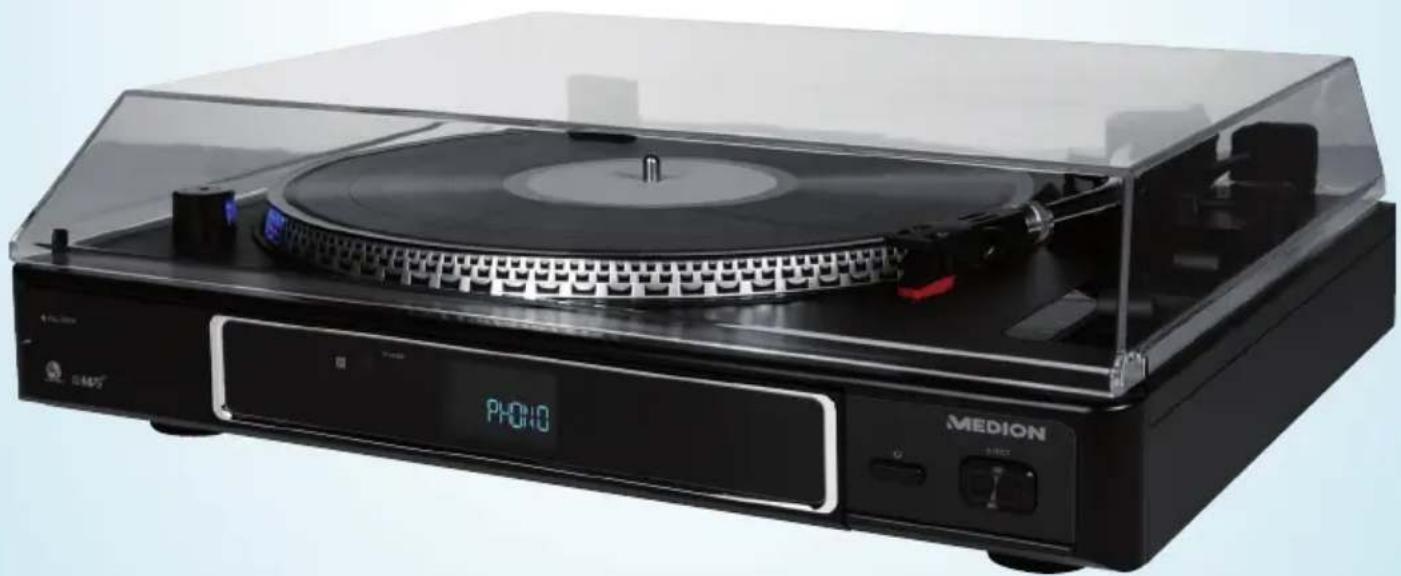

HALBAUTOMATISCHER USB- PLATTENSPIELER MEDION® LIFE® P67007

Mit QR-Codes schnell und einfach ans Ziel

Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel.

Was sind QR-Codes?

QR-Codes (QR= Quick Response) sind grafische Codes, die mithilfe einer Smart-phone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten.

Ihr Vorteil: Kein lästiges Eintippen von Internet-Adressen oder Kontaktdaten!

Und so geht's

Zum Scannen des QR-Codes benötigen Sie lediglich ein Smartphone, einen installierten QR-Code Reader sowie eine Internet-Verbindung ^* . Einen QR-Code Reader finden Sie in der Regel kostenlos im App Store Ihres Smartphones.

Jetzt ausprobieren

Scannen Sie einfach mit Ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes Hofer-Produkt.*

Ihr Hofer Serviceportal

Alle oben genannten Informationen erhalten Sie auch im Internet über das Hofer Serviceportal unter www.hofer-service.at.

Geräteübersicht....4

Geräteteile 6

Zu dieser Anleitung 9

Sicherheitshinweise....11

Vorbereitung....14

Inbetriebnahme 15

Phonobetrieb 16

USB-, Karten- und AUX-IN-Betrieb ......21

Überspielen 26

Reinigung 28

Entsorgung 29

Technische Daten 30

Impressum....31

Garantiekarte 33

Garantiebedingungen 34

A

B

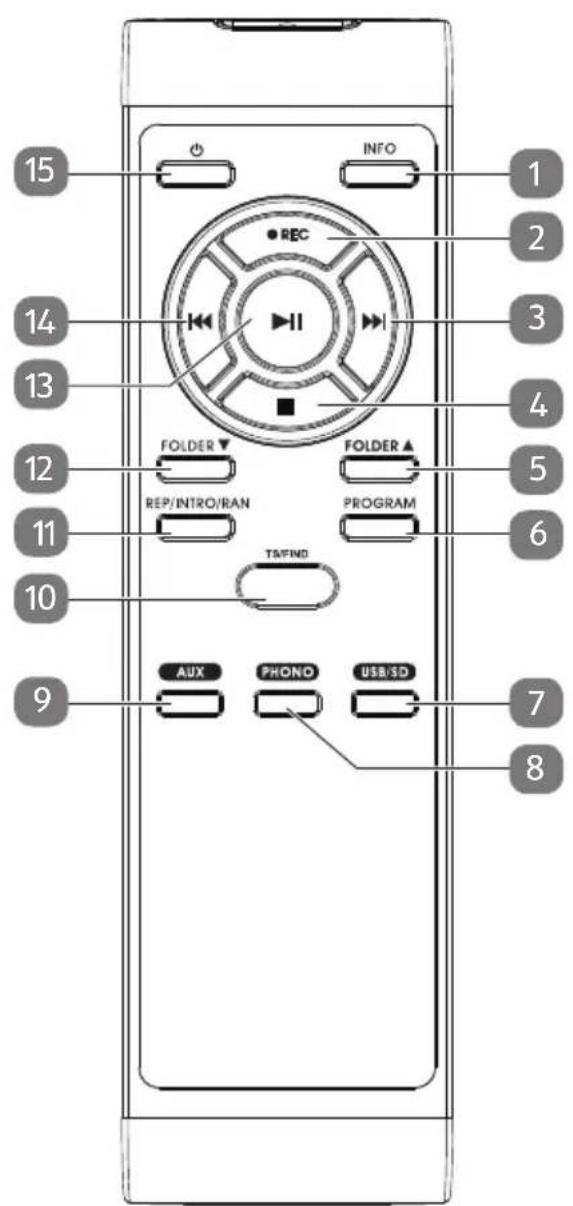

1 Wahl der Bitrate & ID Tag
2 Aufnahme starten
3 Nächster Titel/schneller Vorlauf
4 Wiedergabe / Aufnahme stoppen
5 Nächster Ordner
6 Titelprogrammierung
7 USB-/SD-Betrieb
8 Phono-Betrieb
9 Aux-Betrieb
10 Titelaufteilung bei Aufnahme
11 Wiederhol- / Anspiel- / Zufallsfunktion
12 Vorheriger Ordner
13 Wiedergabe starten/anhalten
14 Vorheriger Titel/schneller Rücklauf
15 Gerät ein-/ausschalten
16 Aufnahme starten
17 Titelsprung rückwärts
18 Titelsprung vorwärts
19 Wiedergabe starten/stoppen
20 Phono-Betrieb
21 Phonowiedergabe beenden
22 Gerät ein-/ausschalten
23 AUX-Betrieb

24 USB- oder SD-Betrieb
25 Nächster Ordner
26 Wiederholungs- / Anspiel- / Zufallsfunktion
27 Titelprogrammierung
28 Display
29 Betriebsanzeige
30 Infrarotfeld für Fernbedienung
31 Eingang für externes Gerät
32 USB-Anschluss
33 Schacht für Speicherkarte
34 Gegengewicht für Tonarm
35 Anti-Skating-Regler
36 Tonabnehmer anheben/absenken
37 Tonarm mit Tonabnehmer
38 Geschwindigkeitsumschalter
39 Manuelle Geschwindigkeitsregulierung
40 Plattenteller
41 Spindeladapter
42 Netzkabel
43 Anschluss für Verbindung an Verstärker

Inhalt

Geräteübersicht 4

Geräteteile 6

Zu dieser Anleitung 9

In dieser Bedienungsanleitung verwendete Warnsymbole und Signalwörter 9

Bestimmungsgemäßer Gebrauch....10

Konformitätsinformation....10

Sicherheitshinweise 11

Elektrische Geräte nicht in Kinderhände ....11

Das Gerät sicher aufstellen 11

Niemals selbst reparieren....12

Netzanschluss 12

Sicherer Umgang mit Batterien 12

Im Fall von Funktionsstörungen ....13

Vorbereitung ....14

Lieferumfang prüfen 14

Auspacken 14

Inbetriebnahme....15

Batterien in die Fernbedienung einlegen ....15

Netzbetrieb....15

Tonausgabe herstellen ....15

Gerät ein-/ausschalten ....16

Phonobetrieb......16

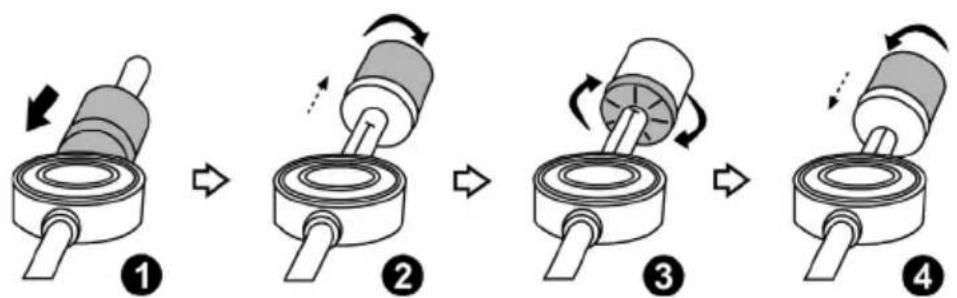

Tonarm-Gegengewicht installieren ....16

Anti-Skating....17

Wiedergabe vorbereiten 17

Platten abspielen ....18

Drehgeschwindigkeit prüfen und justieren ....18

Tonarm anheben/senken 19

Wiedergabe anhalten ....19

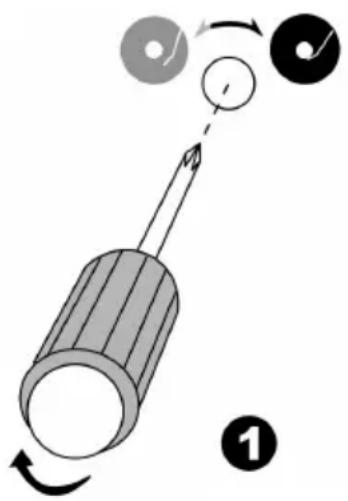

Bewegungsradius des Tonarms justieren ....20

USB-, Karten- und AUX-IN-Betrieb 21

Hinweis zu MP3-Playern 21

USB-/Kartenbetrieb......22

AUX-IN-Betrieb....22

Einfache Wiedergabefunktionen 22

ID3-Tags 23

Titelsuche und Schnelllauf 23

Ordner auswählen....24

Wiederholung/Anspielen/Zufallswiedergabe 24

Titelprogrammierung 25

Überspielen....26

Schallplatte auf ein Speichermedium überspielen 26

MP3-Titel löschen 27

Alle Titel löschen 28

Reinigung....28

Entsorgung 29

Technische Daten 30

Impressum 31

Garantiekarte ....33

Garantiebedingungen.... 34

Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitsvorschriften aufmerksam durch. Beachten Sie die Warnungen in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung und den Garantieschein aus.

In dieser Bedienungsanleitung verwendete Warnsymbole und Signalwörter

GEFAHR!

Dieses Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG!

Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT!

Dieses Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS!

Dieses Signalwort warnt vor möglichen Sachschäden.

WARNUNG!

Warnung vor Gefahr durch hohe Lautstärke!

Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb.

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

Bestimmungsgemäßer Gebrauch

Das Gerät dient zum Abspielen und Digitalisieren von Standard-LPs und Singles.

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

Konformitätsinformation

Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt:

• EMV-Richtlinie 2004/108/EG
• Niederspannungsrichtlinie 2006/95/EG
- Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.

Sicherheitshinweise

Elektrische Geräte nicht in Kinderhände

Lassen Sie Kinder dieses Gerät niemals unbeaufsichtigt benutzen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Das Gerät sicher aufstellen

Achten Sie beim Aufstellen des Geräts auf folgende Umgebungsbedingungen:

Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z. B. Badezimmer) ausgelegt.

Stellen Sie das Gerät auf eine feste, genau horizontale und vibrationsfreie Oberfläche.

Lassen Sie keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät einwirken.

Das Gerät darf nicht starkem, direktem Sonnenlicht ausgesetzt werden.

Tropf- und Spritzwasser darf nicht auf das Gerät treffen. Stellen Sie deshalb auch keine mit Flüssigkeit gefüllten Gegenstände – wie z. B. Vasen – auf das Gerät. Betreiben Sie das Gerät nicht in der Nähe von Badewannen, Wasserbecken, Swimmingpools etc.

Stellen Sie keine offenen Brandquellen (z. B. brennende Kerzen) auf oder in die Nähe des Geräts.

Für eine ausreichende Belüftung muss nach allen Seiten ein Abstand von mehreren Zentimetern eingehalten werden.

Niemals selbst reparieren

Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Netzkabel sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist. Ziehen Sie bei Beschädigung des Geräts oder des Netzkabels sofort den Netzstecker aus der Steckdose.

WARNING!

Stromschlaggefahr!

Bei unsachgemäßer Reparatur besteht die Gefahr eines elektrischen Schlags!

• Versuchen Sie auf keinen Fall, das Gerät zu öffnen oder selbst zu reparieren!
• Wenden Sie sich im Störungsfall an das Service Center oder eine andere geeignete Fachwerkstatt.

Netzanschluss

Schließen Sie das Gerät nur an eine gut erreichbare Steckdose (230 V \~ 50 Hz) an, die sich in der Nähe des Aufstellungsorts befindet. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.

Warten Sie mit dem Anschluss des Netzkabels, wenn das Gerät von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Wenn das Gerät Zimmertemperatur erreicht hat, kann es gefahrlos in Betrieb genommen werden.

Achten Sie darauf, dass das Netzkabel nicht zur Stolperfalle wird. Die Anschlussleitung darf nicht geklemmt und gequetscht werden.

Sicherer Umgang mit Batterien

Für die Fernbedienung benötigen Sie Batterien. Beachten Sie hierzu folgende Hinweise:

Halten Sie Batterien von Kindern fern. Batterien können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Werfen Sie Batterien nicht ins Feuer, schließen Sie sie nicht kurz und

nehmen Sie sie nicht auseinander.

Reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf.

Tauschen Sie immer alle Batterien gleichzeitig aus.

Setzen Sie nur Batterien des gleichen Typs ein. Verwenden Sie keine unterschiedlichen Typen; mischen Sie keine gebrauchten und neuen Batterien.

Beachten Sie beim Einlegen der Batterien die Polarität (+/-).

Wenn Sie das Gerät längere Zeit nicht verwenden, nehmen Sie die Batterien heraus.

Entfernen Sie erschöpfte Batterien umgehend! Es besteht erhöhte Auslaufgefahr!

Setzen Sie die Batterien keiner übermäßigen Wärme, z. B. durch Sonnenschein, aus. Stellen Sie das Gerät nicht auf Heizkörpern ab! Es besteht erhöhte Auslaufgefahr!

Versuchen Sie niemals, normale Batterien wieder aufzuladen! Es besteht Explosionsgefahr!

Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen. Es besteht Ver- ätzungsgefahr durch Batteriesäure!

Zerlegen oder verformen Sie Batterien nicht.

Sollte Batteriesäure ausgelaufen sein, vermeiden Sie unbedingt den Kontakt mit Haut, Augen und Schleimhäuten! Falls sie Säure doch mit Haut in Kontakt gekommen ist, spülen Sie die betroffene Stelle sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

Im Fall von Funktionsstörungen

Sollte das Gerät Funktionsstörungen zeigen, kann es sein, dass eine elektrostatische Entladung stattgefunden hat. Ziehen Sie in diesem Fall das Netzkabel ab. Nehmen Sie das Gerät wieder ans Netz. Das Gerät wird auf diese Weise zurückgesetzt.

Vorbereitung

Lieferumfang prüfen

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

• Plattenspieler mit Abdeckhaube
  • Gegengewicht für Tonabnehmer
• Spindeladapter für Schallplaten 45 U/Min. Singles
• Plattentelleraufl age
• Fernbedienung inkl. 2 x Mikro LR03/R03/AAA, 1,5 V Batterien
• Dokumentation

Auspacken

• Entfernen Sie sämtliches Verpackungsmaterial.
• Nehmen Sie die runde Plattentelleraufl age von der Abdeckhaube ab.
• Lösen Sie auch die Klebestreifen vom Plattenteller, so dass sich dieser drehen kann.
• Entfernen Sie den Draht, mit dem der Tonarm am Feststeller fi xiert ist.
• Entfernen Sie den Draht, mit dem der Tonarm am Feststeller fi xiert ist.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

- Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

HINWEIS!

Die Schutzkappe für die Nadel am Tonarmkopf gehört nicht zum Verpackungsmaterial. Sie darf nicht weggeworfen werden!

Inbetriebnahme

Batterien in die Fernbedienung einlegen

• Öffnen Sie den Batteriefachdeckel.
• Legen Sie 2 Mikro 1,5 V Batterien LR03/R03, Größe AAA, in die Fernbedienung ein. Der Minuspol liegt jeweils an der Feder an.
• Stecken Sie den Batteriefachdeckel wieder auf.

Netzbetrieb

Verbinden Sie den Netzstecker mit einer ordnungsgemäß installierten Netzsteckdose 230 V \~ 50 Hz.

Tonausgabe herstellen

– Sie müssen den Plattenspieler an ein Gerät mit Tonwiedergabefunktion, Lautsprecher und Lautstärkenregelung anschließen, z. B. an Ihrer Stereoanlage.
- Schließen Sie ein Cinchkabel mit rotem und weißem Stecker an die Line-Out Ausgänge auf der Rückseite des Geräts an.
- Das andere Ende des Kabels schließen Sie z. B. an einer AUX IN Eingang an einem Gerät mit Tonwiedergabefunktion an.
- Wählen Sie bei diesem Gerät den entsprechenden Eingang.

HINWEIS!

Schließen Sie das Gerät nicht an den Phono-Eingang an, weil an diesem Eingang eine Vorverstärkung stattfindet und der Plattenspieler bereits über eine Vorverstärkung verfügt.

Gerät ein-/ausschalten

- Nehmen Sie das Gerät in Betrieb, indem Sie die Taste 22 am Gerät drücken. Die Betriebsanzeige und das Display leuchten auf.

Das Gerät schaltet außerdem nach 15 Minuten Inaktivität automatisch aus.

- Sie können es wieder einschalten, wenn Sie die Taste 22 drücken.

Wenn das Gerät ausgeschaltet ist, braucht es weiterhin Strom. Um es komplett auszuschalten, ziehen Sie bitte den Netzstecker.

Wenn Sie das Gerät längere Zeit nicht benötigen, nehmen Sie es bitte außer Betrieb. Ziehen Sie dazu den Netzstecker ab.

Phonobetrieb

Tonarm-Gegengewicht installieren

Das mitgelieferte Gegengewicht 34 muss am Tonarm 37 installiert werden. Es dient dazu, das richtige Gewicht einzustellen, mit dem die Nadel über die Schallplatte fährt, so dass die Nadel weder springt noch zu tief in die Rille schneidet.

- Stellen Sie den Plattenspieler auf eine waagerechte, vibrationsfreie Unterlage.

- Lösen Sie den Tonarmfeststeller, so dass der Tonarm37 frei ist.

- Schieben Sie das mitgelieferte Gegengewicht ^34 , mit der Skala nach vorn, von hinten bis ganz nach vorne auf den Tonarm (1).

- Drehen Sie das Gegengewicht am Tonarm ^37 nach rechts bis zur weißen Markierung auf dem Tonarm

- Jetzt stellen Sie nur den Skalenring, nicht das Gewicht, auf „1“ (3).

- Stellen Sie nun durch Drehen des Gegengewichts34 nach links das Gewicht ein (4). Empfehlenswert sind 4 – 6 g.

Anti-Skating

Das „Anti-Skating“ wirkt dem Zug der Nadel nach innen entgegen.

- Stellen Sie den Anti-Skating-Regler auf den gleichen Wert wie das Ton-arm-Gegengewicht. Wenn das Gegengewicht also auf 3 steht, stellen Sie den Anti-Skating-Regler auch auf 3.

HINWEIS!

Wählen Sie im Zweifelsfall zunächst ein geringeres Gewicht für die Nadel. Falls die Nadel noch springt, erhöhen Sie das Gewicht in kleinen Schritten. Ein zu hohes Gewicht bewirkt, dass die Nadel in die Rille fräst und Nadel und Schallplatte zu stark verschleiißen.

Wiedergabe vorbereiten

• Schalten Sie das Gerät ein, indem Sie das Gerät mit der Taste ⏻ 22 einschalten. Das Display und die Betriebsanzeige leuchten auf.
• Drücken Sie ggf. die Taste PHONO 20, um die Betriebsart für das Abspielen von Schallplatten zu wählen. im Display erscheint PHONO.

- Legen Sie eine Platte auf den Plattenteller ^40 .

- Wenn Sie eine Single-Platte mit größerer Innenöffnung abspielen wollen, setzen Sie zunächst den Adapter („Puck“) auf die Spindel.

Stellen Sie sicher, dass die Platte staubfrei ist. Entsprechende Plattenbürsten, -tücher und -pinsel sind im Fachhandel erhältlich.

- Wählen Sie mit dem GeschwindigkeitsumschalteRPM 38 die richtige Geschwindigkeit:

• 33 Umdrehungen p. M. für Langspielplatten;
• 45 Umdrehungen p. M. für Single-Platten.

Platten abspielen

• Heben Sie den Tonarm ^37 vorsichtig an.
• Bewegen Sie den Tonarm ^37 etwas nach innen über den Schallplattenrand bzw. über die Stelle, ab der Sie die Schallplatte spielen möchten. Der Plattenteller ^40 beginnt sich zu drehen.
• Legen Sie den Tonarm37 vorsichtig an der Stelle ab, an der die Schallplatte abgespielt werden soll. Die Nadel setzt auf und die Schallplatte beginnt zu spielen.
• Senken Sie den Tonarm ^37 mit dem Tonarmhebel ^36 ab, indem Sie ihn auf die Position stellen: Tonarm nach unten. Die Nadel setzt auf und die Schallplatte beginnt zu spielen.

Am Ende der Wiedergabe bewegt sich der Tonarm zurück in die Ruheposition. und der Plattenteller stoppt.

Drehgeschwindigkeitprüfenundjustieren

Das Stroboskop wirft ein blaues pulsierendes Licht auf den Plattentellerrand. Während der Drehung des Plattentellers wird dieses Licht reflektiert. Mit dem Regler PITCH ADJ. 39 können Sie die Drehgeschwindigkeit feineinstellen.

• Der obere Ring des Plattentellerrandes gilt für die Drehgeschwindigkeit 33 U/min.
• Der mittlere Ring des Plattentellerrandes gilt für die Drehgeschwindigkeit 45 U/min.
  – Die Drehgeschwindigkeit ist richtig, wenn das refl ektierte Licht fest auf einer Stelle steht.
  – Die Drehgeschwindigkeit ist falsch, wenn das refl ektierte Licht nach links oder rechts zu laufen scheint.
• Wenn das Licht nach links läuft, ist die Drehgeschwindigkeit zu schnell.
  Schieben Sie den PITCH ADJ.-Hebel 39 nach unten (Richtung -).
• Wenn das Licht nach rechts läuft, ist die Drehgeschwindigkeit zu langsam. Schieben Sie den PITCH ADJ.-Hebel 39 nach oben (Richtung +).

Tonarm anheben/senken

Sie können den Tonarm anheben, um z. B. die die Wiedergabe zu unterbrechen.

• Bewegen Sie Hebel 36 zum Anheben/Senken des Tonarms in die Position ▼Der Tonarm 37 hebt sich an.
• Bewegen Sie den Hebel 36 auf ▼senkt sich der Tonarm 37 ab.

Wiedergabe anhalten

- Um die Wiedergabe einer Platte jederzeit anhalten zu können, drücken Sie die Taste EJECT 21.

Während einer Wiedergabe fährt der Tonarm zurück in die Ruhepositon und der Plattenteller stoppt.

Endpunkt des Tonarmes einstellen

Sollte der Tonarm zum Ende der Wiedergabe nicht automatisch beenden, kann die Endposition des Tonarms auf der Platte justiert werden. Auf der Oberseite des Gerätes unterhalb des Tonarmgewichts befindet sich dazu eine Stellschraube.

• Entfernen Sie die Gummikappe.
  – Drehen Sie die Stellschraube mit einem Schlitzschraubendreher leicht. Achten Sie dazu auf die Abbildung neben der Schraube, die anzeigt, in welche Richtung Sie den Tonarm verstellen.

VORSICHT!

Beschädigungsgefahr!

Überdrehen Sie die Schraube nicht, um Beschädigungen am Gerä zu vermeiden.

- Drehen Sie die Schraube nur so weit, bis Sie einen Widerstand spüren.

Bewegungsradi us des Tonarms justieren

Bei einigen Schallplatten kann es vorkommen, dass der Tonarm vorzeitig zurückfährt, bevor die Wiedergabe ganz beendet ist.

Es kann auch passieren, dass der Tonarm nicht ganz bis zur Gabel zurückfährt.

Der Bewegungsradius des Tonarms kann mit einer Einstellschraube justiert werden. Sie befindet sich unter der Gummiabdeckung neben der Tonarmachse.

Sie benötigen einen kleinen Kreuzschlitzschraubendreher.

• Nehmen Sie die Gummiabdeckung ab.
• Um die Tonarmbewegung nach innen zu erweitern (Tonarm fährt zu früh zurück), drehen Sie die Schraube ein wenig nach rechts (1).
• Um die Tonarmbewegung nach außen zu erweitern (Tonarm erreicht die Gabel nicht), drehen Sie die Schraube ein wenig nach links (2).

HINWEIS!

Der Plattenspieler ist werkseitig auf die gebräuchlichsten Schallplatten eingestellt. Drehen Sie die Schraube nicht unnötig und nicht zu oft.

USB-, Karten- und AUX-IN-Betrieb

Sie können mit dem Gerät MP3-Dateien wiedergeben, die auf USB-Stick, einem anderen USB-Gerät oder einer SD-Karte gespeichert sind.

An der Vorderseite des Geräts befinden sich die Anschlüsse für einen USB-Stick oder ein anderes USB-Gerät (MP3-Player), eine SD-Karte und der AUX IN-Anschluss.

Außerdem können Sie CDs von einem anderen Gerät wiedergeben, dass mit dem AUX-IN-Anschluss verbunden ist.

VORSICHT!

Beschädigungsgefahr!

Benutzen Sie keine USB-Verlängerungskabel und schließen Sie das Gerät nicht über den USB-Anschluss direkt an einen PC an, um Schäden am Gerät zu vermeiden. Verwenden Sie keine externen Festplatten.

- Der USB-Anschluss ist nur für die Verwendung von USB-Speichersticks ausgelegt, andere externe Speichermedien, wie z. B. externe Festplatten können nicht über den USB-Anschluss betrieben werden.

Hinweis zu MP3-Playern

An den USB-Anschluss kann grundsätzlich auch ein MP3-Player angeschlossen werden. Es kann jedoch nicht garantiert werden, dass alle auf dem Markt vorhandenen MP3-Player über den USB-Anschluss wiedergegeben werden können.

Verwenden Sie ggf. den AUX-IN-Anschluss.

USB-/Kartenbetrieb

• Schalten Sie das Gerät ein, indem Sie das Gerät mit der Taste 22 einschalten. Das Display und die Betriebsanzeige leuchten auf.
• Drücken Sie die TastUSB/SD 24 ein- oder mehrmals, um die Betriebsart für SD-Karten oder USB-Sticks zu wählen. im Display erscheint SD bzw USB und dann NO MEDIA.
• Setzen Sie eine SD-Karte oder ein USB-Gerät ein.

Das Gerät liest den Datenträger ein und beginnt mit der Wiedergabe der Titel.

⚠ VORSICHT!

Beschädigungsgefahr!

Setzen Sie die Speichermedien nicht mit Gewalt ein, um Schäden an den Speichermedien und dem Gerät zu vermeiden.

- Speichermedien passen nur in eine Richtung. Setzen Sie sie vorsichtig ein.

AUX-IN-Betrieb

Ein Gerät mit LINE-OUT-Ausgang (z. B. ein CD-Spieler) können Sie mit einem Kabel mit 3,5mm-Klinkenstecker mit dem AUX-IN-Eingang 31 verbinden.

- Schalten Sie das Gerät ein, indem Sie das Gerät mit der Taste 22 einschalten. Das Display und die Betriebsanzeige leuchten auf.

- Drücken Sie die TasteAUX 23, um die Betriebsart für externe Geräte zu wählen. im Display erscheint AUX.

Einfache Wiedergabefunktionen

• Drücken Sie die Taste ▶ II am Gerät ^19 oder an der Fernbedienung 13 um die Wiedergabe zu starten. Im Display erscheinen die Nummer des aktuellen Titels und die Wiedergabezeit.
• Drücken Sie die Taste▶ II 19 / 13, um die Wiedergabe zu unterbrechen. Die Wiedergabezeit blinkt.
• Drücken Sie die Taste▶ II 19 / 13, um die Wiedergabe an derselben Stelle fortzusetzen.

- Drücken Sie die Taste ■ an der Fernbedienung ^4 oder halten diese gedrückt, um die Wiedergabe zu beenden. Das Gerät ist nun im Stopp-Modus und es erscheinen die Gesamtzahl der Verzeichnisse und Titel.

ID3-Tags

– Sie können sich während der Wiedergabe die ID3-Tags der Titel ansehen, indem Sie die Taste INFO 1 drücken. Es erscheinen der Name des Titels und andere Informationen, die bei der Erstellung des Mediums vergeben worden sind.
- Drücken Sie die TasteINFO 1 erneut, um die durchlaufende Schrift wieder auszublenden.

Titelsuche und Schnelllauf

- Drücken Sie die Taste ◀ oder ▶ 14 / 3, um einen Titel weiter bzw. zurück zu springen. Während der Wiedergabe gelangen Sie mit ◀ 14 an den Anfang des aktuellen Titels.

- Wenn Sie während der Wiedergabe die Tasten oder 14 / 3 gedrückt halten, starten Sie einen Schnelllauf rückwärts bzw. vorwärts.

Titelsuche nach Alphabet

Sie können MP3-Titel und Ordner alphabetisch suchen.

• Drücken Sie die TasteTS/FIND 10 einmal.
• Drücken Sie die Taste▶ 3 bis der gewünschte Anfangsbuchstabe oder gewünschte Ziffer des Titels im Display erscheint.
• Es erscheint der erste Titel, der z. B. mit „A“ anfängt. Mit der Taste II 13 starten Sie die Wiedergabe dieses Titels. Wenn das Medium keinen Titel mit „A“ enthält, erscheint: A - NO FILE („keine Datei“).
• Mit der Taste▶ 3 können Sie innerhalb des Buchstabens oder der Zahl zwischen den einzelnen Titeln auswählen.
• Drücken Sie erneut die TasteTS/FIND 10, um den Ordner anzuzeigen.
• Drücken Sie die Taste▶ 3 bis die gewünschte Ordnernummer im Display erscheint.
• Mit der Taste▶ II 13 starten Sie die Wiedergabe des gewählten Ordner.
• Wenn kein Verzeichnis angelegt ist, erscheint im DisplayROOT.

Ordnerauswählen

Sie können Titel auf dem Datenträger in Ordnern anlegen. Um Titel aus bestimmten Ordnern abzuspielen, gehen Sie wie folgt vor:

• Drücken Sie die TastFOLDER ▼ / ▲12 / 5, um einen Ordner auszuwählen. Im Display erscheint die Nummer des Ordners.
• Wählen Sie nun mit der Taste oder 14 / 3 den gewünschten Titel.
• Mit der Taste▶ II 13 starten Sie die Wiedergabe des gewählten Ordners.

Wiederholung/Anspielen/Zufallswiedergabe

Mit der Taste REP/INTRO/RAN 11 rufen Sie nacheinander die Wiederholfunktion, die Anspielfunktion und die Zufallswiedergabe auf.

• Drücken Sie während der Wiedergabe einma REP/INTRO/RAN um den aktuellen Titel zu wiederholen. Im Display erscheint die Anzeige . Der Titel wird endlos wiederholt.
• Drücken Sie zweima REP/INTRO/RAN 11, um alle Titel des Datenträgers zu wiederholen. Im Display erscheint die Anzeige ALL.

Nur bei der MP3-Medien mit Verzeichnissen:

• Drücken Sie dreimal REP/INTRO/RAN 11, um das aktuelle Verzeichnis zu wiederholen. Im Display erscheint die Anzeige 📋 FOLDER.
• Um die Anspielfunktion zu aktivieren, drücken Sie die Tast REP / INTRO/RAN 11 viermal. Im Display erscheint die Anzeige INTRO. Jeder Titel wird jetzt für 10 Sekunden angespielt.

- Drücken Sie fünfmaREP/INTRO/RAN 11, um die Zufallswiedergabe zu aktivieren. Im Display erscheint die Anzeige RANDOM.

- Drücken Sie die TastREP/INTRO/RAN 11 ein weiteres Mal, um die normale Wiedergabe zu aktivieren. Alle Anzeigen im Display verschwinden.

Titelprogrammierung

Sie können bis zu 20 Titel in eine Abspielliste programmieren.

• Drücken Sie im Stopp-Modus die TastePROGRAM 6 auf der Fernbedienung bzw. PROG 27 am Gerät. Im Display erscheint die Anzeige PROG und P-01 001. P-01 ist die Programmnummer, 001 die Nummer des gewählten Titels.
• Wählen Sie mit den Tasten◀ / ▶▶ 14 / 3 den gewünschten Titel.
• Drücken Sie die TastePROGRAM 6 erneut, um den Titel auf dem Programmplatz P-01 zu speichern. Es wird der nächste Programmplatz P-02 angezeigt.
• Wählen Sie wieder mit den Tasten« / »| 14 / 3 einen Titel und fahren Sie so für weitere Titel fort.
• Um die Titel abzuspielen, drücken Sie die Taste ▶ II 13.
• Um die Liste zu löschen, drücken Sie die Taste 4 und danach erneut PROGRAM 6 bzw. PROG 27 bis die Anzeige MEMORY im Display verschwindet.

Überspielen

Schallplatte auf ein Speichermedium überspielen

Sie können eine Schallplatte auf einen USB-Stick oder eine SD-Speicherkarte kopieren. Dabei wird der Inhalt der Schallplatte in das MP3-Format konver- tiert. Die Aufnahmegeschwindigkeit ist 1:1 („Echtzeit“).

Auf dem Aufnahmemedium wird ein Verzeichnis „Audio“ angelegt, in dem die Titel durchnummeriert gespeichert werden.

Vorgehensweise für die Aufnahme

• Setzen Sie das gewünschte Speichermedium ein (USB-Stick oder SD-Karte) und legen Sie eine Schallplatte auf.
• Drücken Sie ggf. die Taste PHONO 20, um die Betriebsart für das Abspielen von Schallplatten zu wählen. im Display erscheint PHONO.
• Heben Sie den Tonarm ^37 an.
• Bewegen Sie den Tonarm ^37 etwas nach innen über den Schallplattenrand bzw. über die Stelle, ab der Sie die Schallplatte spielen möchten. Der Plattenteller beginnt sich zu drehen.
• Drücken Sie die TastREC 16. Im Display blinkt die Anzeige USB oder CARD sowie der Eintrag Red Die Aufnahme startet.
• Senken Sie nun den Tonarm ^37 .
• Wenn das Speichermedium voll ist, erscheint die Anzeige FULL.
• Drücken Sie die Tast ^TS /FIND 10, falls Sie die Aufnahme in einzelne Titel unterteilen wollen, siehe „Track-Separation“ auf Seite 27.
• Um die Aufnahme zu beenden, drücken Sie noch einmal die Taste 4, die Anzeigen • und im Display erlöschen.

HINWEIS!

Die Dauer des Initialisierungsprozesses kann, je nach Hersteller und/oder Größe des USB-Speichermediums oder der SD-Karte, variieren.

Unterbrechen Sie die Aufnahme nicht, indem Sie den Tonarm von der Schallplatte heben. Dies führt dazu, dass die Aufnahme nicht gespeichert wird.

Track-Separation

Di e Schallplattenaufnahme wird vom aufnehmenden Medium als ein einziger Titel (Track) betrachtet, auch wenn die Schallplatte mehrere Lieder enthält. Um die Titel entsprechend der Lieder zu unterteilen, drücken Sie die Taste TS/FIND 10.

- Wenn Sie die Aufnahme entsprechend der Pausen auf der Schallplatte in einzelne Titel (Tracks) unterteilen möchten, drücken Sie bei jedem neuen Titel die Taste TS/FIND 10 („Track Separation“) auf der Fernbedienung. Im Display wird zur Bestätigung einmal kurz PHONO eingeblendet.

Wahl der Bitrate

Wenn Sie Titel von einer Schallplatte auf einen USB- oder SD-Datenträger kopieren, können Sie die Bitrate, mit der der Titel aufgenommen wird, auswählen.

• Wählen Sie die BetriebsarPHONO. Drücken Sie die Taste PHONO 20 am Gerät oder an der Fernbedienung.
• Drücken Sie die TastENFO 1 auf der Fernbedienung. Die aktuelle Bitrate wird angezeigt.
• Stellen Sie mit den TasterFOLDER ▼ / ▲12 / 5 die gewünschte Bitrate 32, 64, 96, 128, 192 oder 256 kbps ein.

MP3-Titel löschen

Sie können einzelne oder alle Titel auf einem eingelegten Datenträger löschen.

Einzelnen Titel löschen

• Wählen Sie mit der Taste USB/SD24 den Datenträger aus, der den Titel enthält, den Sie löschen möchten.
• Wählen Sie ggf. wie in den Kapiteln „Titelsuche und Schnelllauf“ und „Ordner auswählen“ auf Seite 24 den gewünschten Titel/Ordner aus.
• Starten Sie die Wiedergabe des Titels, indem Sie die Taste▶ 13 drücken.
• Halten Sie die TastENFO 1 auf der Fernbedienung für ca. 3 Sekunden gedrückt.
• Im Display erscheinDEL OK, um anzuzeigen, dass der Titel gelöscht ist.

Alle Titel löschen

• Wählen Sie mit der Taste USB/SD24 den Datenträger aus, der den Titel enthält, den Sie löschen möchten.
• Wählen Sie ggf. wie in den Kapiteln „Titelsuche und Schnelllauf“ und „Ordner auswählen“ auf Seite 24 den gewünschten Titel/Ordner aus.
• Halten Sie die TasteINFO 1 auf der Fernbedienung für ca. 3 Sekunden gedrückt. Im Display erscheint DELALLN.
• Wählen Sie, ob alle Titel gelöscht werden sollen. Drücken Sie / 14 / 3, um Y (Ja) oder N (Nein) auszuwählen.
• Drücken Sie die TasteINFO 1, um das Löschen des Mediums zu bestätigen.

HINWEIS!

Alle Daten auf dem Datenträger werden gelöscht, wenn Sie den Löschvorgang mit ¥ bestätigen.

Reinigung

• Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose. Reinigen Sie die Außenseiten des Plattenspielers mit einem trockenen, weichen Tuch. Vermeiden Sie chemische Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder Beschriftungen des Geräts beschädigen können.
• Lassen Sie auf keinen Fall Flüssigkeiten in den Innenraum des Platten-spielers dringen. Halten Sie die Abdeckhaube außer zum Aufl egen und Entnehmen einer Schallplatte etc. immer geschlossen.
• Sollte sich auf dem Tonabnehmer Staub angesammelt haben so entfernen Sie diesen mit einer entsprechenden Bürste oder einem Pinsel. Reinigungspinsel- und –bürsten sowie Reinigungstücher für Schallplatten sind im Fachhandel erhältlich.

HINWEIS!

Reinigen Sie Schallplatten und den Tonabnehmer niemals mit normalen Reinigungstüchern oder ungeeigneten Reinigungsmitteln.

Entsorgung

Verpackung

Ihr Gerät ist zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wieder verwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll. Die Batterien müssen umweltgerecht bei einer Sammelstelle für Altbatterien abgegeben werden.

Technische Daten

Plattenspieler

Spannungsversorgung 230 V \~ 50 Hz

Leistungsaufnahme im Betrieb 14 Watt

Batterien 2 x 1,5 V, Größe AAA, LR03/R03

Drehgeschwindigkeiten Phono 33 / 45 Umdrehungen pro Minute

Aufnahmeformat MP3 32 / 64 / 96 / 128 / 192 / 256 kbps

Samplingfrequenz 44,1 kHz

Abmessungen (B/H/T) 428 x 120 x 378 mm

Gewicht ca. 3,6 kg

USB-Anschluss

Version 2.0

USB-Ausgang DC — 100mA max. 5V

Technische Änderungen vorbehalten!

Impressum

Copyright © 2015

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

* Wir empfehlen, die Rechnung mit dieser Garantiekarte aufzubewahren.

Ort des Kaufs

Beschreibung der Störung:

Schicken Sie die ausgefüllte Garantiekarte zusammen mit dem defekten produkt an:

Franz-Fritsch-Str. 11

4600 Wels

AUSTRIA

www.medion.at

KUNDENDIENST

0810 - 00 10 48

0,10 €/Min.

www.medion.at

MODELL: MD 43028

ARTIKELNUMMER: 46091 12/2015

JAHRE GARANTIE

Garantiebedingungen

Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf!

Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benutzung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden.

Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z. B.: Leuchtmittel, Akkus, etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.

Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Der Verkäufer und der Garantiegeber übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl ichtig. Sollte die Reparatur für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt.

Unsere Produkte unterliegen einer strengen Qualitäts-Endkontrolle. Sollte dieses Gerät wider Erwarten nicht einwandfrei funktionieren, so wenden Sie sich bitte zunächst an die nachstehende Servicerufnummer, um das weitere Vorgehen abzustimmen.

Da bin ich mir sicher.

Made in China

VERTRIEBEN DURCH:

MEDION AG

AM ZEHNTHOF 77

45307 ESSEN

DEUTSCHLAND

www.medion.de

KUNDENDIENST

0,10 €/Min.

www.medion.at0810-001048

JAHRE GARANTIE
