EY0001 - Ladegerät PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Ladegerät
Marke	Panasonic
Modell	EY0001
Eingangsspannung	100–240 V AC, 50/60 Hz
Ausgangsspannung	7,2–14,4 V DC
Ladestrom	1,5 A (typisch)
Kompatible Akkutypen	Panasonic Li-Ion Akkus der EY-Serie
Ladezeit	Ca. 60 Minuten für 2,0 Ah Akku
Schutzfunktionen	Überladeschutz, Kurzschlussschutz, Temperaturüberwachung
Anzeige	LED-Ladezustandsanzeige
Abmessungen (B x H x T)	ca. 150 x 70 x 100 mm
Gewicht	ca. 0,4 kg
Gehäusematerial	Kunststoff
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Netzstecker	Eurostecker (Typ C)
Zubehör im Lieferumfang	Netzkabel, Bedienungsanleitung
Reinigung	Mit trockenem Tuch reinigen, keine Flüssigkeiten verwenden
Ersatzteile	Netzkabel und Akkus über Panasonic Service erhältlich
Reparierbarkeit	Nur durch autorisiertes Fachpersonal

Häufig gestellte Fragen - EY0001 PANASONIC

Welche Akkus sind mit dem Panasonic EY0001 Ladegerät kompatibel?

Das Ladegerät ist für Panasonic Li-Ion Akkus der EY-Serie mit einer Spannung von 7,2–14,4 V ausgelegt. Verwenden Sie ausschließlich Original-Panasonic-Akkus.

Wie lange dauert ein Ladevorgang?

Die Ladezeit beträgt ca. 60 Minuten für einen 2,0 Ah Akku. Die genaue Zeit hängt vom Ladezustand und Akkutyp ab.

Kann ich das Ladegerät im Ausland mit 230 V verwenden?

Ja, das Ladegerät ist für einen Eingangsspannungsbereich von 100–240 V AC ausgelegt und kann weltweit mit dem passenden Adapter verwendet werden.

Was bedeuten die LED-Anzeigen am Ladegerät?

Eine grüne LED zeigt an, dass der Akku vollständig geladen ist. Eine rote LED blinkt während des Ladevorgangs. Bei Fehlern leuchtet die rote LED dauerhaft.

Ist das Ladegerät überladungsgeschützt?

Ja, das Gerät verfügt über einen Überladeschutz, der den Ladevorgang automatisch beendet, sobald der Akku vollständig geladen ist.

Kann ich das Ladegerät auch für andere Akkutypen verwenden?

Nein, das Ladegerät ist ausschließlich für Panasonic Li-Ion Akkus ausgelegt. Die Verwendung anderer Akkutypen kann zu Schäden führen.

Wie reinige ich das Ladegerät richtig?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel, um Kurzschlüsse zu vermeiden.

Das Ladegerät lädt nicht – was kann ich tun?

Überprüfen Sie die Netzverbindung und ob der Akku korrekt eingesetzt ist. Bei anhaltenden Problemen kontaktieren Sie den Panasonic Kundendienst.

Sind Ersatzteile wie das Netzkabel erhältlich?

Ja, Ersatzteile wie Netzkabel und Akkus können über den Panasonic Service oder autorisierte Händler bezogen werden.

Wie kann ich die Bedienungsanleitung herunterladen?

Die Bedienungsanleitung steht auf der Produktseite als PDF zum kostenlosen Download zur Verfügung. Geben Sie einfach das Modell EY0001 ein.

BEDIENUNGSANLEITUNG EY0001 PANASONIC

Lesen Sie bitte alle folgenden Hinweise

1. BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF.

Die vorliegende Anleitung enthält wichtige Sicherheitshinweise für das Batterieladegerät.

1. Lesen Sie vor Gebrauch des Ladegeräts alle Anweisungen und Hinweise auf Ladegerät und Akkupack.

2. ACHTUNG: Zur Vermeidung von Personenschäden dürfen nur geeignete Akkupacks aufgeladen werden. Andersartige Batterien können bersten und Verletzungen und Beschädigungen verursachen.

3. Setzen Sie das Ladegerät keinesfalls Regen oder Schnee aus, und betreiben Sie es auch niemals an feuchten Orten.

4. Der Einsatz eines nicht ausdrücklich empfohlenen Zusatzgeräts kann zu Bränden, Stromschlägen oder Personenschäden führen.

5. Fassen Sie beim Trennen des Ladegeräts vom Netz stets den Stecker, um Schäden an Netzkabel oder-stecker auszuschließen.

6. Verwenden Sie keinesfalls ein Verlängerungskabel.

7. Das Ladegerät darf keinesfalls mit beschädigtem Netzkabel oder Stecker betrieben werden. Die beschädigten Teile sind sofort auszutauschen.

8. Falls das ladegerät einem heftigen Stoß ausgesetzt war, auf den Boden gefallen oder auf andere Art beschädigt worden ist, darf es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen.

IO. Zerlegen Sie keinesfalls selbst das

Ladegerät, sondern bringen Sie es bei erorderlichen Wartungs- und Reparaturabteiten zum Kundendienst. Bei unsachgemäßem Zusammenbau drohen Stromschlag- und Brandgefahr.

1. Trennen Sie vor Wartung oder Reinigung das Ladegerät von der Steckdose, um Stromschlägen zu auszuschließen.

2. Das Netzkabel ist so zu verlegen, daß niemand darauf treten oder darüber stolpern kann und anderweitige Beschädigungen oder Belastungen des Kabels ausgeschlossen sind.

3. Ladegerät und Akkupack sind speziell aufeinander abgestimmt. Daher darf das Ladegerät nicht für batteriebetriebene Werkzeuge oder Akkupacks anderer Hersteller eingesetzt werden. Außerdem darf der Akkupack auch keinesfalls mit einem anderen Ladegerät aufgeladen werden.

4. Zerlegen Sie keinesfalls das Ladegerät und das Akkupackgehäuse.

5. Werkzeug und Akkupack dürfen nicht an Orten gelagert werden, wo die Temperatur auf 50°C oder höher steigen kann (z.B. Werkzeugschuppen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungsbeeinträchtigung des Akkupacks.

6. Bei Temperaturen UNTER 0°C oder ÜBER 40°C darf der Akkupack nicht geladen werden.

7. Erschöpfte Akkupacks keinesfalls verbrennen, da sie sonst explodieren können.

8. Das Ladegerät ist für Betrieb mit der üblichen Netzspannung ausgelegt. Das Aufladen darf nur mit der auf dem Typenschild angegebenen Spannung erlogen.

9. Das Netzkabel darf nicht übermäßig belastet werden. Tragen Sie daher

niemals das Ladegerät am Netzkabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steckdose. Halten Sie das Netzkabel fern von Wärme, Öl und scharfen Kanten.

1. Laden Sie das Akkupack an einem gutbelüfteten Ort, und decken Sie Ladegerät und Akkupack während des Ladevorgangs keinesfalls mit einem Tuch oder dgl. ab.
2. Das Akkupack darfkeinesfalls kurzgeschlossen werden. Ein Kurzschluß, Überhitzung und Verbrennungen führen.

(Für Modell EY0202)

1. HINWEIS : Wird das Netzkabel des Ladegeräts beschädigt, so darf es nur von einer Vertrags-Reparaturwerkstatt des Herstellers ausgetauscht werden, da für diese Arbeit Spezialwerkzeug erforderlich ist.

Aufladen des Akkupacks

Zur Beachtung: Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

EY0202

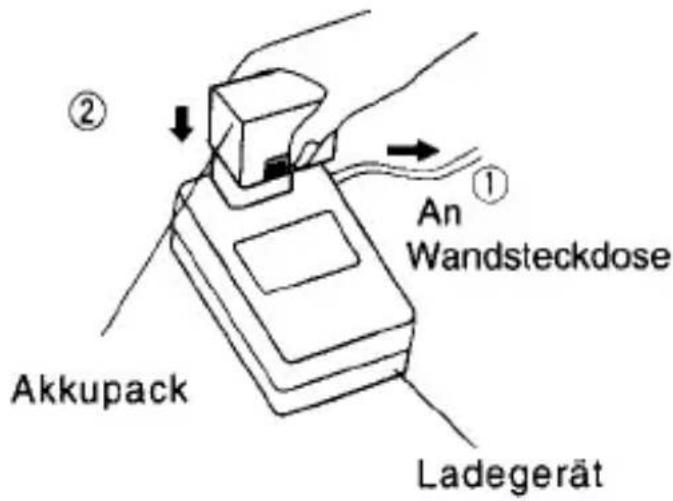

1. Ladegerät an Wandsteckdose anschließen.
2. Akkupack fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.
• Das Ende des Ladevorgangs wird durch schnelles Blinken der Ladekontrollampe angezeigt.
• Wenn ein bereits vollständig aufgeladenes Akkupack erneut in das Ladegerät eingesetzt wird, leuchtet u.U. die Ladekontrollampe auf und zeigt durch schnelles Blinken an, daß das Akkupack bereits geladen ist.
• Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.
• Beim Aufladen des Hochleistungs-Akkupacks mit dem EY0202 beträgt die Ladezeit ca. 20 Minuten.

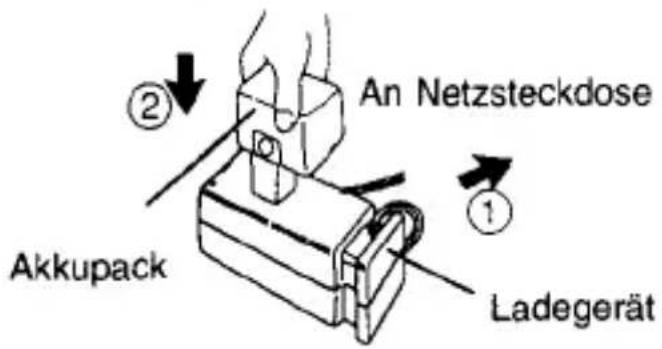

1. Ladegerät an das Netzgerät anschließen.
2. Akkupack fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhinder.

* Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).
* Wenn die Ladekontrollampe nicht leuchtet, prüfen, ob die Kontakte verschmutzt sind und das Akkupack

vollständig eingeschoben ist.

* Das Akkupack vor einem erneuten Aufladen nach Gebrauch ausreichend abkühlen lassen.
4. Wenn der Ladevorgang beendet ist, erlischt die Ladekontrollampe.
* Die Lampe kann auch aufleuchten, wenn in das Ladegerät ein bereits vollständig geladenes Akkupack eingesetzt wird. Dies stellt keine Störung dar.
5. Das Äkkupack erhitzt sich bei Gebrauch, wodurch bei Aufladen unmittelbar nach Benutzung die normale Ladung eventuell nicht ausreicht.
6. Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach zwei Stunden Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

Vorsicht! Es dürfen nur die nachfolgend genannten Kombinationen von Ladegerät und Akkupack zum Aufladen verwendet werden. Andernfalls besteht Verletzungsgefahr, und sowohl Ladegerät als auch Akkupack können beschädigt werden.

	12V	9.6V	2.4V	Standard-Ladezeit
EY0001	EY9001, EY9006	——	——	Ca. 1 Stunde
EY0082/EY0082G	——	EY9080, EY9086	——	Ca. 1 Stunde
EY0020	——	——	EY9021	Ca. 1 Stunde
RE503	——	——	EY903	Ca. 1 Stunde
EY0202	EY9001, EY9006	EY9080, EY9086	——	Ca. 15 Minuten
	EY9101	EY9180, EY9182	——	Ca. 20 Minuten

Zur Beachtung: Die Tabelle enthält u.U. Modelle, die in Ihrem Land nicht erhältlich sind.

TECHNISCHE DATEN

	EY0202	RE503	EY0020	EY0082/0082G	EY0001
Eingang	120, 220, 230-240 AC Wechselstrom Setrennt erhaltlich		120, 220, 230, 240V AC Setrennt erhaltlich	230, 230-240V AC Setrennt erhaltlich	230, 240V AC Setrennt erhaltlich
Gewicht	0.66kg(1.45 lbs)	0.7kg(1.54 lbs)	0.66kg(1.45 lbs)	1.4kg(3.1 lbs)	1.4kg(3.1 lbs)

Zur Beachtung: Die Tabelle enthält u.U. Modelle, die in Ihrem Land nicht erhältlich sind. Siehe Katalog.

※ Nach Gebrauch der Verkaufsstelle zurückgeben.
