BEDIENUNGSANLEITUNG EY3652 PANASONIC

Vor Inbetiebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

varten.

Index/Hinweise/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto

Deutsch: Seite 6 10

1

Teile und Bedienelemente

Lesen Sie bitte vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßregeln" sorgfältig durch.

WEITERE WICHTIGE SICHERHEITSREGELN

1) Denken Sie daran, daß das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muß.
2) Achten Sie darrauf, daß von der Zahnstange keine Teile der Kleidung (Krawatten, weite Ärmel usw.) eingeklemmt werden.
3) Das Werkzeug nicht weiterbenutzen, wenn dieses nicht mehr normal zu arbeiten.

4) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Das Akkupack daher nicht über lange Zeit aufladen.
5) Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtigen Lösungsmittel wie Farbverdünner oder Benzin.

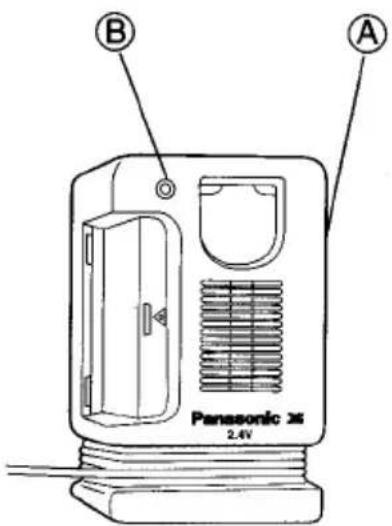

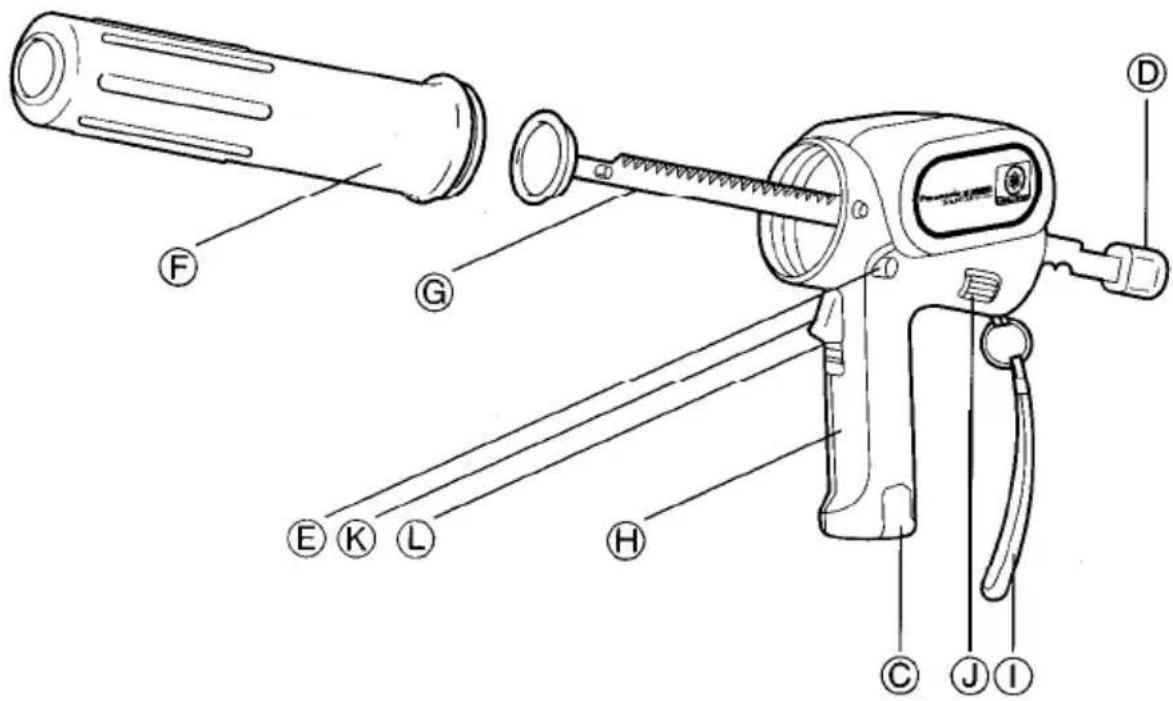

BEZEICHNUNGEN DER BAUTEILE

A) Ladegerät(EY0020/RE503)

Zur Beachtung: Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

1. Das Akkupack herausziehen.
2. Das Ladegerät an eine Netzsteckdose anschließen.
3. Den Akkupack fest in das Ladegerät einschieben. (Abb.2)
4. Während des Ladevorgangs leuchtet die Lampe. Die normale Ladezeit beträgt eine Stunde. Wenn die Akkus aufgeladen sind, unterbricht ein interner elektronischer Schalter automatisch den Ladevorgang, um ein Überladen der Akkus zu verhindern.
5. Wenn die Ladeanzeigelampe nicht aufleuchtet, prüfen, ob die Kontakte sauber sind und der Akkupack richtig in das Ladegerät eingesetzt wurde.
6. Wenn der Ladevorgang abgeschlossen ist, erlischt die Ladeanzeigelampe.
7. Aufladen der Akkus bei Temperaturen unter 0 °C oder über 40 °C vermeiden.

8. Nach dem Aufladen der Akkus, den Akkupack aus dem Ladegerät nehmen und wieder in das Werkzeug einsetzen.

9. Wenn die Ladekontrollampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder falls nach zweistündigem Aufladen die Ladeanzeigelampe nicht erlischt, ist dies Zeichen einer Störung. Das Greät sollte in diesem Fall zu einem autorisierten Fachhändler zur Überprüfung gegeben werden.

B) Ladeanzeigelampe

C) Akkupack (EY9021/EY903)

Zur Lebensdauer des Akkus

- Wenn die Ladung auch nach vollem Aufladen nur noch für die halbe normale Zeit ausreicht, ist der Akku verbraucht und sollte durch einen neuen Akku ersetzt werden. (Bei einer Aufladung pro Tag beträgt die Lebensdauer des Akkus etwa 11/2 Jahre [ca. 500 Lade/Entlade-Zyklen]. Sie richtet sich jedoch auch nach den Betriebsbedingungen.)

Warnung

• Das Akkupack nicht kurzschließen.
Es ist gefährlich, Akkupacks offen in einen Werkzeugkasten zu legen, da Metallgegenstände wie Nägel, Zangen usw. einen Kurzschluß verursachen können.
- "Dieser Batteriesatz ist mit Nickel-Kadmium-Batterien ausgestattet. Die Batterien müssen recycelt oder ordnungsgemäß, entsorgt werden."

Vorbereiten der Kartuschen-Pistole

Nur in Patronen verpackte Dichtmasse benutzen.

1) Das Ende der Patronenspitze abschneiden. Je kleiner die Öffnung, desto größer ist die zum Herauspressen der -Dichtmasse erforderliche Kraft und damit der Verbrauch an Batterieleistung. Die Öffnung auf den gewünschten Durchmesser zuschneiden (mindestens 3mm). (Abb. 3)
2) Ein Loch in die Alu-Versiegelung der Patrone stechen. Wenn vergessen wird, die Versiegelung zu durchstoßen, kann es vorkommen, daß Dichtmasse auf der Rückseite der Patrone ausstritt, was die Pistole verschmutzen und beschädigen kann. (Abb. 4)
Bei Wiederverwendung von bereits gebrauchten Patronen das erhärtete Material mit einer Nabel oder einem anderen spitzen Gegenstand entfernen. (Abb. 5)

D) Zahnstangenknauf
E) Zahnstangen-Freigabeknopf
F) Patronenstutzen

Einsetzen der Dichtmasse-Patrone in die Pistole

1) Den Zahnstangen-Freigabeknopf gedrückt halten und die Zahnstange am Zahnstangenknauf bis zum Anschlag nach hinten herausziehen. (Abb. 6)
2) Den Patronenstutzen abnehmen und die Patrone darin einsetzen. (Abb. 7)
3) Den Patronenstutzen am Gehäuse anbringen. Dazu drehen, bis das Ende des Halters das Gehäuse berührt. (Abb. 8)

G) Zahnstange

Den Zahnstangen-Freigabeknopf gedrückt halten und die Zahnstange andrücken, um diese auf die Patrone einzustellen. (Abb. 9)

H) Griff
I) Handschlaufe

Benutzung der Dichtmasse-Pistole

Die Pistole mit einer Hand am Griff halten und mit der anderen am Patronenstutzen abstützen. Mit der Hand durch die Handschlaufe greifen, damit die Pistole nicht zu Boden fallen kann. (Abb. 10)

J) Geschwindigkeitsregler

K) Auslöser

Den Geschwindigkeitregler zunächst auf LOW stellen. Sobald die Dichtmasse aus der Pistole auszutreten beginnt, die Geschwindigkeit passend auf die gewünschte Wulstbreite und Auftragsgeschwindigkeit einstellen. (Abb. 11)

Kurz vor Ende des Auftragens den Zahnstangen-Freigabeknopf drücken, um ein Nachtropfen der Dichtmasse zu verhindern. (Abb. 12)

Wenn die Patrone vollständing entleert ist, bewegt sich die Zahnstage nicht mehr weiter. (Abb. 13)

Der herausstehende Teil der Zahnstange zeigt in etwa an, wieviel Dichtmasse noch in der Patrone ist(Abb 14)

L) Auslösersperre

Bei Nichtbenutzung den Auslöser mit der Sperre verriegeln, um einer unbeabsichtigten Betätigung vorzubeugen. (Abb. 15)

Vorsicht

Nicht die Zahnstange berühren, um sich nicht die Finger einzuklemmen.

Das Werkzeug nicht überbeanspruchen oder lange Zeit ohne Unterbrechung benutzen. Die Pistole könnte sonst blockieren oder beschädigt werden. Keine Patronen mit erhärteter Dichtungsmasse oder nasse Patronen einsetzen.

Bei langem, ununterbrochenen Betrieb kann sich der Motor überhitzen.

Das Werkzeug sollte daher von Zeit zu Zeit abgeschaltet werden.

Die Verwending brennbarer Stoffe, auch für Reinigungszwecke, ist nicht erlaubt.

WARTUNG

Vorsicht

Vor dem Warten oder Überprüfen des Werkzeugs ist unbedingt das Akkupack abzunehmen.

• Das Werkzeug mit einem weichen und trockenen Lappen abwischen.
• Keine nassen Lappen oder flüchtige Mittel verwenden, da diese eine Verfärbung des Gehäuses verursachen können.
• Etwaige Dichtungsmasse aus dem Zahnstangenbereich entfernen, bevor diese hart wird.

Das Werkzeug regelmäßig überprüfen und reinigen. Das Akkupack mindestens alle 6 Monate einmal aufladen.

Das Werkzeug nicht zerlegen.

Falls Reparaturen erforderlich sind, wenden Sie sich bitte an den Händler, bei dem das Werkzeug gekauft wurde, oder direkt an eine zuständige Kundendienststelle.

DICHTLEISTUNG

Die nachstehende Tabelle gibt die ungefähre Dichtleistung bei einer vollständigen Aufladung und einer Umgebungstemperatur von 20°C an.

Öffnungsdurchmesser ∅	∅ 8 mm			∅ 5 mm
Material\Geschwindigkeit	Schnell(5)	Mittel(3)	Langsam(1)	Schnell Mittel Langsam(5)	(3)	(1)
Acrylharz	ca. 45	ca. 25	ca. 15 ca.	35	ca. 20	ca. 10
Silikon	ca. 35	ca. 20	ca. 10 ca.	30 ca.	20	ca. 10
Urethan ca. 25 ca. 15			ca. 10 ca.	15 ca. 10		ca. 8

• Die in Klammern angegebenen Zahlen bezeichnen die am Regler eingestellte Geschwindigkeitsstufe.
- Bei niedriger Temperatur geht die Dichtleistung zurück.

TECHNISCHE DATEN

Akku-Kartuschen-Pistole mit Drehzahlregulierung (EY3652)

Motor	Gleichstrommotor 2,4 V
Auspreßdruck	1500 N .150 kgf
Gesamtlänge	410 mm
Gewicht (mit Akkupack)	1,35 kg

Akkupack (EY9021/EY903)

Speicherbatterie	Ni-Cd Batterie
Spannung	2,4 V Gleichstrom (1,2 V × 2 Zellen)

Ladegerät (EY0020/RE503)

Standard-Ladezeit	Ca. 1 Stunde
Gewicht	0,7 kg (1,54 lbs.)
