Produkttyp	Kupplungs-Fahrradträger
Modell	Alu Atlas Evolution
Marke	Unitec
Maximale Anzahl Fahrräder	2 (optional 3 mit Zubehör Art.-Nr. 75352)
Eigengewicht	11,6 kg
Maximale Zuladung (bei Stützlast 50 kg)	38,4 kg
Maximale Zuladung (bei Stützlast > 60 kg)	48,4 kg
Erforderliche Mindeststützlast	50 kg
Elektrischer Anschluss	13-poliger Stecker (Adapter für 7-polig erhältlich)
Beleuchtung	Integriertes Rücklicht, Bremslicht, Blinker, Nummernschildbeleuchtung
Material	Aluminium
Zusammenbau	Als Bausatz, erforderliches Werkzeug: Schraubenschlüssel 8, 10, 13, 24 mm
Abklappmechanismus	Ja, für Kofferraumzugang
Diebstahlsicherung	Durch Sicherheitsschloss (nicht im Lieferumfang enthalten)
Befestigung auf Anhängerkupplung	Fixierschraube mit 110 Nm
Pflege und Reinigung	Mit feuchtem Tuch, keine chemischen Reinigungsmittel
Lagerung	Trockener Ort (Keller, Garage)
Garantie	24 Monate (36 Monate auf tragende Teile)
Hersteller	Inter Union Technohandel GmbH, Landau

Häufig gestellte Fragen - Alu Atlas Evolution Unitec

Wie viele Fahrräder kann ich mit dem Alu Atlas Evolution transportieren?

Welches maximale Gewicht darf ich transportieren?

Muss ich ein Nummernschild am Fahrradträger anbringen?

Wie montiere ich den Träger auf die Anhängerkupplung?

Kann ich den Kofferraum bei montiertem Träger öffnen?

Wie sichere ich die Fahrräder gegen Diebstahl?

Welche Höchstgeschwindigkeit ist beim Transport erlaubt?

Wie pflege und reinige ich den Fahrradträger?

Welches Werkzeug benötige ich für den Zusammenbau?

Was muss ich bei der elektrischen Verbindung beachten?

BEDIENUNGSANLEITUNG Alu Atlas Evolution Unitec

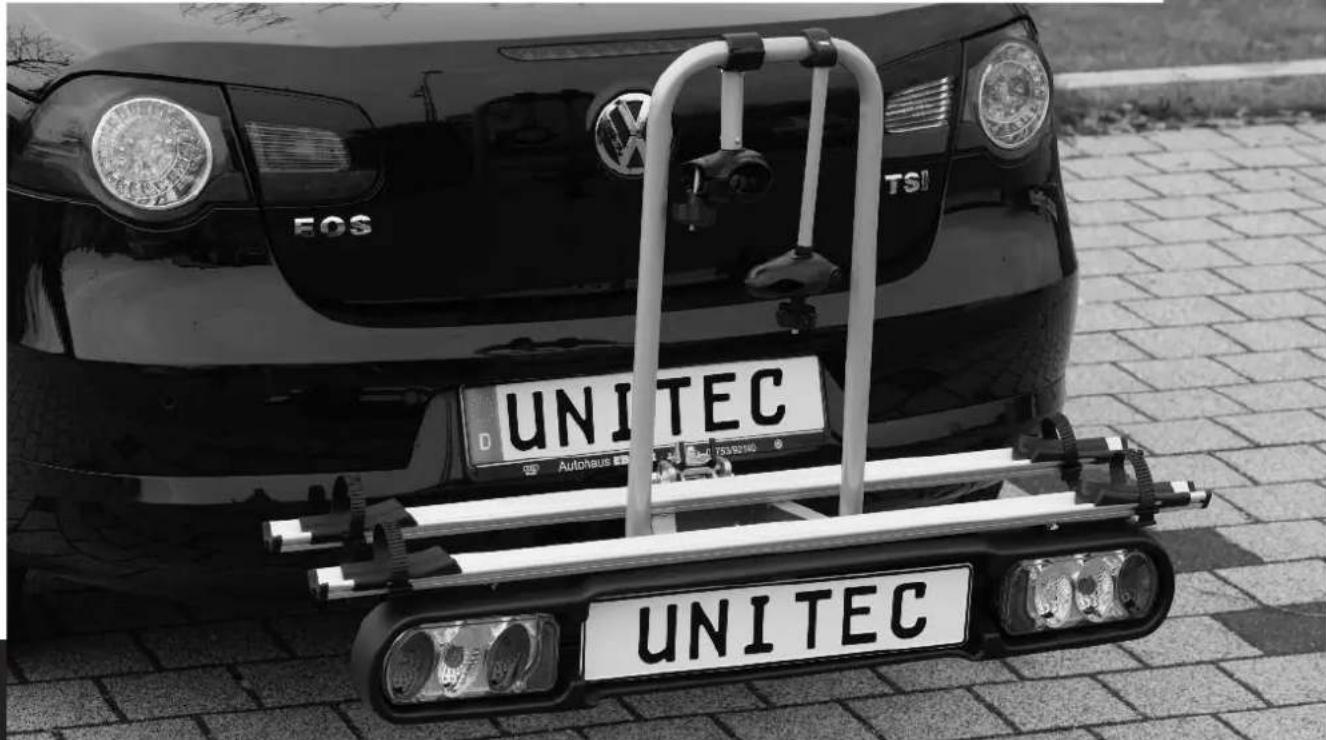

Kupplungs-Fahrradträger Alu Atlas „Evolution“

unitec

Betriebsanleitung

FDS UNITEC D Autohaus 750192160 UNITEC

Inhaltsverzeichnis

1. Sicherheitshinweise 2
2. Bestimmungsgemäßer Gebrauch 4
3. Werkzeug für den Zusammenbau 4
4. Lieferumfang 5
5. Zuordnung der Einzelteile 6
6. Zusammenbauen 7
7. Kupplungs-Fahrradträger auf Anhängerkupplung montieren . . . . . . . . . . . . . . .
8. Fahrrad am Kupplungs-Fahrradträger montieren 18
9. Öffnen des Kofferraums 19
10. Möglichkeiten zur Diebstahlsicherung 20
11. Hinweise zur Pflege und Lagerung 20
12. Umwelthinweise und Entsorgungsmaßnahmen 21
13. Garantie, Service, Hersteller 21

Sehr geehrte Kunden,

vielen Dank, dass Sie sich für den Kupplungs-Fahrradträger Alu Atlas „Evolution“ entschieden haben. Mit diesem Gerät können sie einfach und komfortabel 2 (max. 3) Fahrräder mit ihrem PKW transportieren. Dieser Kupplungs-Fahrradträger wird als Bausatz geliefert. Sie müssen diesen Kupplungs-Fahrradträger vor der ersten Verwendung sorgfältig anhand dieser Betriebsanleitung montieren.

1. Sicherheitshinweise

Beachten Sie bei der Montage und bei der Verwendung dieses Kupplungs-Fahrradträgers unbedingt die folgenden Sicherheitshinweise:

	Hinweis: Lesen Sie unbedingt diese Betriebsanleitung sorgfältig durch, bevor Sie mit der Montage des Kupplungs-Fahrradträgers beginnen! Beachten Sie besonders die Sicherheitshinweise!
	Warning: Beachten Sie die zulässige Achslast des Fahrzeuges. Die zulässige Achslast darf bei Beladung mit Fahrrädern nicht überschritten werden. Das Eigengewicht des Kupplungs-Fahrradträgers beträgt 11,6 kg!
	Warning: Beachten Sie die maximale Stützlast der Anhängerkupplung.Max. Stützlast mind. 50 kg: in diesem Fall dürfen Sie 2 Fahrräder mit einem maximalen Gewicht von 38,4 kg transportieren!Max. Stützlast > 60 kg: in diesem Fall dürfen Sie 2 Fahrräder (bzw. 3 Fahrräder) mit einem maximalen Gewicht von 48,4 kg transportieren!
	Hinweis: Das Fahrzeug muss mit einer bauartgenehmigten Anhänger-kupplung (AHK) mit einer max. Stützlast von mindestens 50 kg ausgestattet sein - Mindestgüte St 52-3 oder GGG 52.
	Hinweis: Wenn der Kupplungs-Fahrradträger montiert ist, muss er ein Nummernschild tragen (Nummernschild am Fahrzeug ist unsichtbar). Nach § 60 StVZO und § 5b SVG muss das amtliche Kennzeichen (Nummernschild) des Fahrzeuges am Kupplungs-Fahrradträger wieder-holt werden. Montieren Sie vor der Fahrt am Kupplungs-Fahrradträger ein Nummernschild, das mit dem Ihres Fahrzeuges übereinstimmt!
	Fahrtechnische SicherheitshinweiseFahrgeschwindigkeit: Beachten Sie immer die laut Straßenverkehrs-ordnung erlaubte Höchstgeschwindigkeit. Unabhängig davon empfehlen wir beim Transport von Fahrrädern mit diesem Kupplungs-Fahrradträger eine maximale Reisegeschwindigkeit von 120 km/h!
	Achtung: lt. § 22 der StVZO ist der Fahrer für die Sicherung der Ladung verantwortlich.
	Abklappmechanismus:Warnung: Achten Sie immer darauf, dass der Abklappmechanismus fest verschlossen ist.
	Fahrtechnische SicherheitshinweiseSeitenwind: Reduzieren Sie bei Seitenwind die Fahrgeschwindigkeit!Bremsen, Beschleunigen, Kurvenfahren:Vermeiden Sie ruckartiges Bremsen und Beschleunigen!Vermeiden Sie ruckartige Lenkbewegungen!Rückwärts fahren und rückwärts einparken: Beachten Sie beim rückwärts Fahren und beim rückwärts Einparken die Gesamtlänge des Fahrzeuges mit montiertem Kupplungs-Fahrradträger!Kupplungs-Fahrradträger überprüfen: Überprüfen Sie nach der Erstmontage alle Verbindungen am Kupplungs-Fahrradträger (Schrauben, Riemchen, Muttern) nach kurzer Fahrstrecke. Danach sollten Sie in regelmäßigen Abständen erneut diese Verbindungen überprüfen (bei schlechten Straßenverhältnissen entsprechend öfter)!Für Fahrten in Italien und Spanien: Der Kupplungs-Fahrradträger ragt über die im Fahrzeugschein angegebenen Abmessungen hinaus.Montieren Sie die in dem jeweiligen Land vorgeschriebene Warntafel!
	Sicherheitshinweise für die FahrräderFahrradteile fixieren: Achten Sie darauf, dass Sie während der Fahrt keine Fahrradteile (Seitenständer, Klingel, Sattel) verlieren!Fahrradzubehörteile wie z. B. Kindersitze, Luftpumpe, Körbe und Gepäckträger dürfen beim Transport nicht am Fahrrad montiert sein!
	Achtung: Achten sie bei der Montage der Fahrräder darauf, dass diese nicht mehr als 400 mm über den äußeren Rand der Beleuchtungen des Kupplungs-Fahrradträgers hinausragen!
	Vorsicht: Wenn Sie den Kupplungs-Fahrradträger auf die Anhängerkupplung ihres PKW montieren, muss der Motor abgestellt, die Zündung ausgeschaltet und die Handbremse angezogen sein!
	Hinweis: Legen Sie die im Lieferumfang enthaltene Europäische Betriebs-erlaubnis (EEC) zu ihren Fahrzeugpapieren. Halten Sie die EEC für eventuelle Kontrollen bereit!

2. Bestimmungsgemäßer Gebrauch

Der Kupplungs-Fahrradträger dient zum Transport von 2 Fahrrädern (max. 3) auf der Anhängerkupplung eines PKW. Dieser PKW muss mit einer bauartgenehmigten Anhänger-kupplung ausgestattet sein. Der Kupplungs-Fahrradträger muss entsprechend dieser Betriebsanleitung zusammengebaut werden. Im Fahrbetrieb müssen die entsprechenden gesetzlichen Bestimmungen (erlaubte Höchstgeschwindigkeit, höchst zulässiges Gesamtgewicht, etc.) eingehalten werden. Besonders beachten müssen sie die max. zulässige Stützlast der Anhängerkupplung.

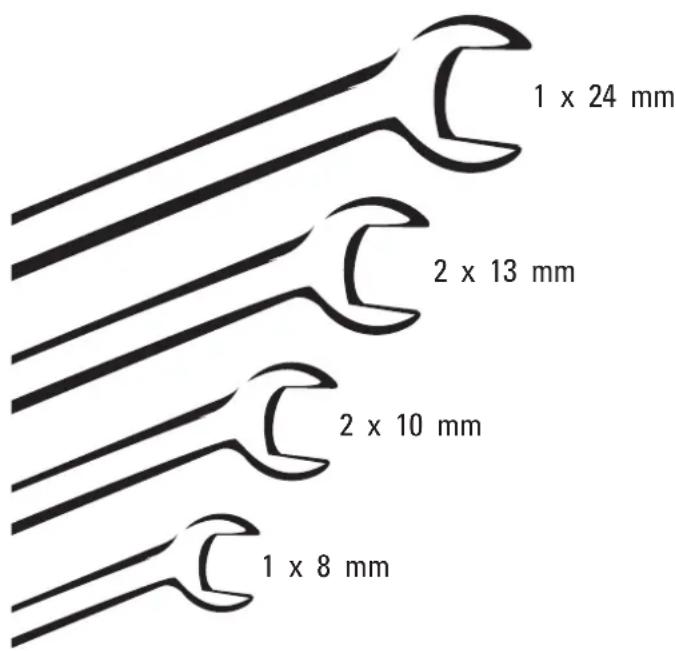

3. Werkzeug für den Zusammenbau

Für den Zusammenbau benötigen Sie folgendes Werkzeug:

1 x 24 mm 2 x 13 mm 2 x 10 mm 1 x 8 mm

1. Lieferumfang

Teile Nr.	Abbildung Anzahl	Maße Bezeichnung
1		4	M8 x 20
2		1
3		4
4		2
5		1
6		4
7		1
8		4
9		4
10		2
11		1
12		1
13		2
14		1
15		1	~ 2,5 m
16		4	~ 30 cm
17		6	M6 x 14
18		2	M6 x 14
19		1	M16 x 70
20		4	M6 x 45
21		12	M6
22		4	M8
23		4	M5
24		8	8 x 18
25		14	6 x 18
26		4	5 x 15
27		2

Achtung: Wenn Sie mit diesen Einzelteilen arbeiten, achten Sie darauf, dass keine Kleinkinder in der Nähe sind. Der Kupplungs-Fahrradträger enthält Kleinteile, die verschluckt werden könnten!

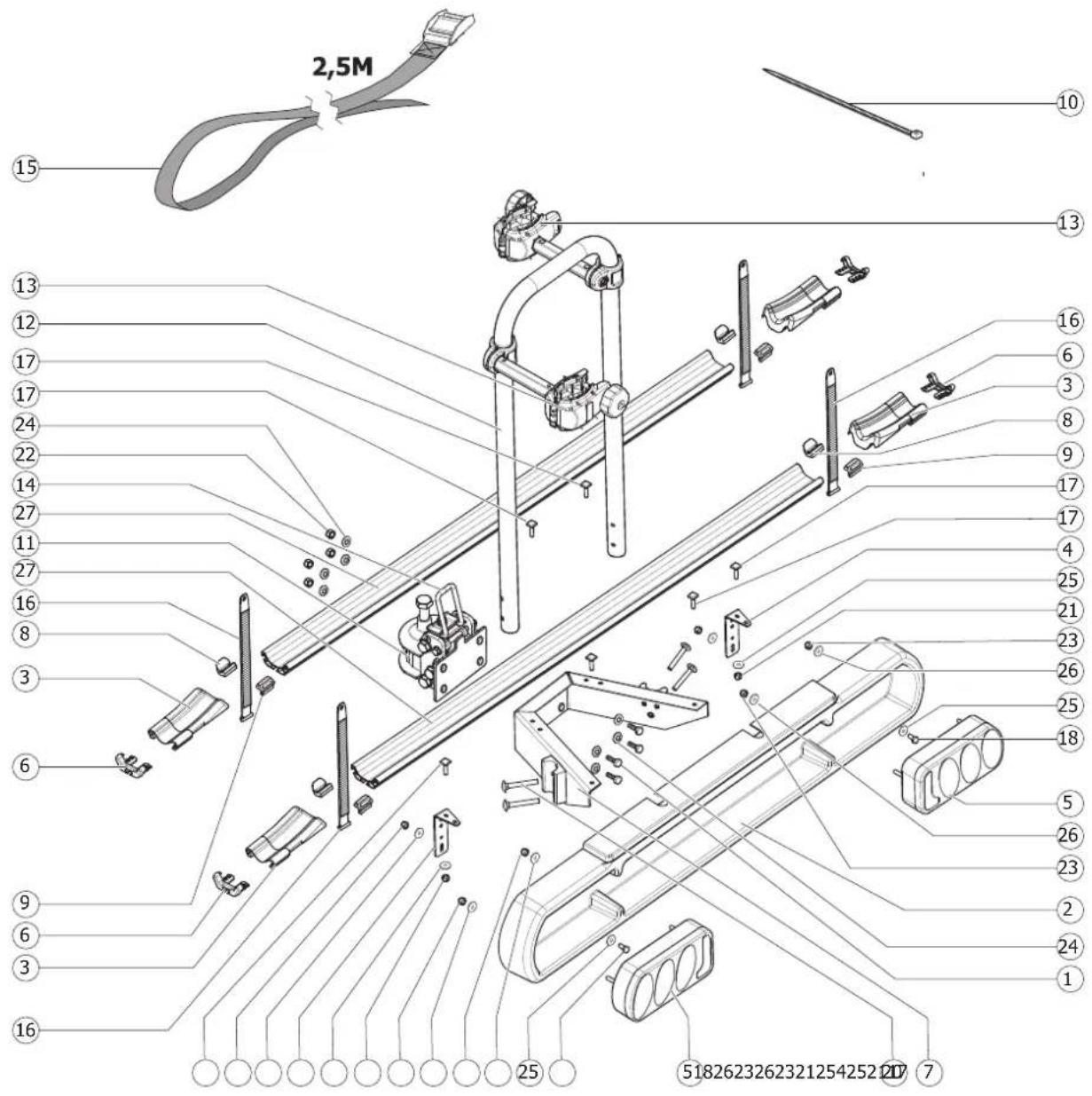

5. Zuordnung der Einzelteile

2,5M 10 13 16 6 3 8 9 17 17 4 25 21 23 26 25 18 5 26 23 2 24 1 15 13 12 12 17 17 24 22 14 27 11 27 16 8 3 6 9 6 3 16 25 5182623262321254252107 7

Achtung: Wenn Sie mit diesen Einzelteilen arbeiten, achten Sie darauf, dass keine Kleinkinder in der Nähe sind. Der Kupplungs-Fahrradträger enthält Kleinteile, die verschluckt werden könnten!

6. Zusammenbauen

Das Zusammenbauen des Kupplungs-Fahrradträgers erfolgt in mehreren Arbeitsschritten. In diesem Abschnitt erklären wir diese Arbeitsschritte einzeln in der erforderlichen Reihenfolge:

Schritt 1

Packen Sie die einzelnen Bauteile Ihres Kupplungsfahrradträgers aus und sortieren Sie diese anhand der Zeichnung auf Seite 5 (Lieferumfang).

Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht!

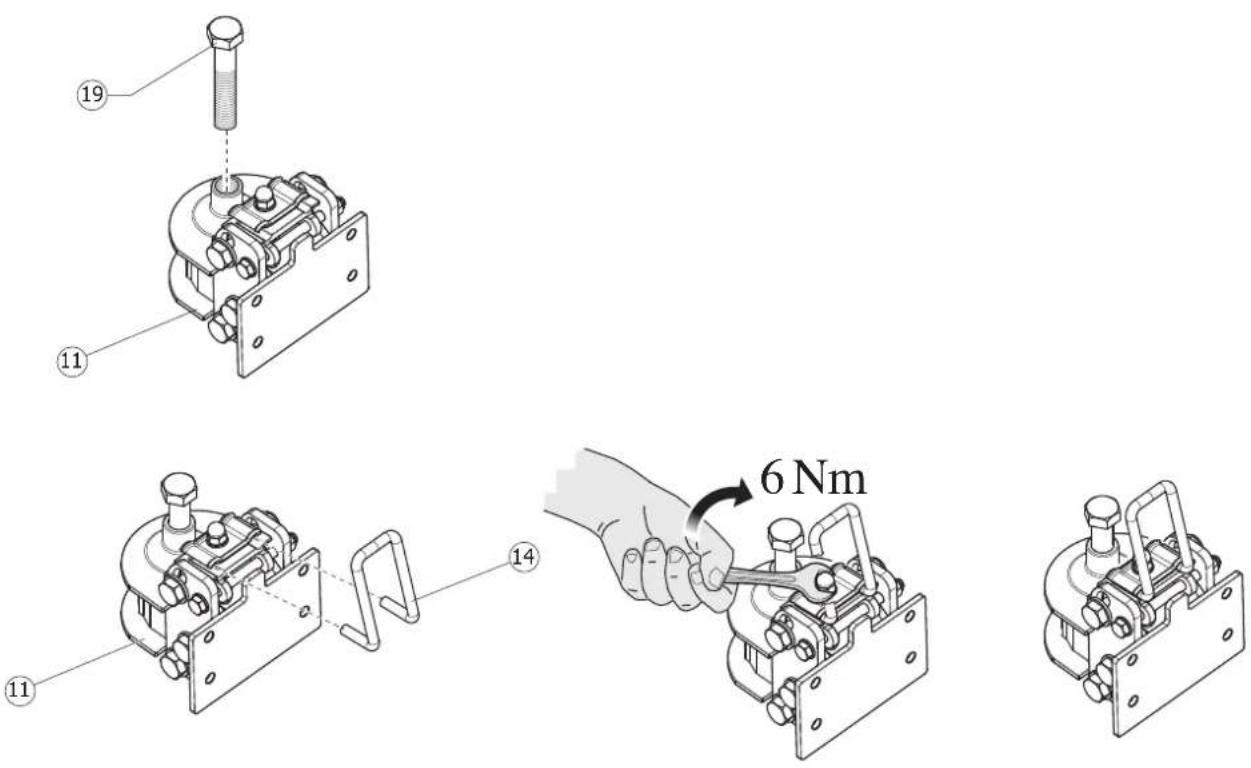

Schritt 2

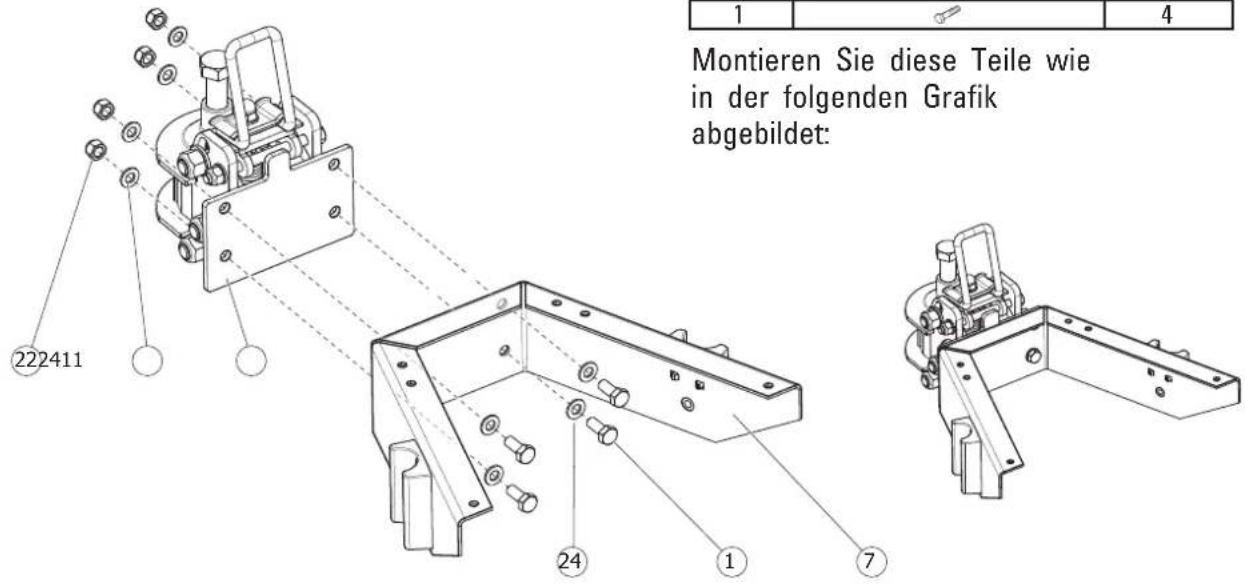

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
11		1
14		1
19		1

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
11		1
7		1
22		4
24		8
1		4

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

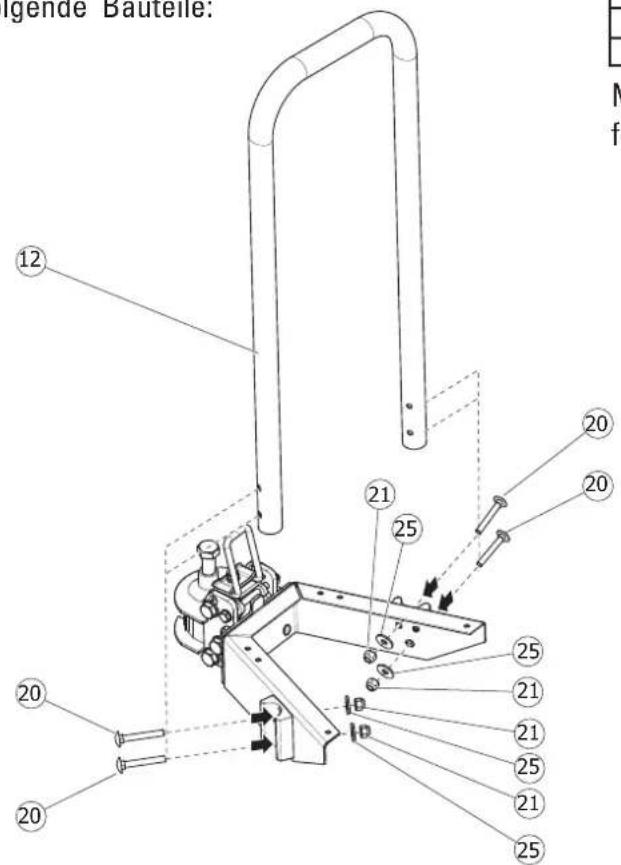

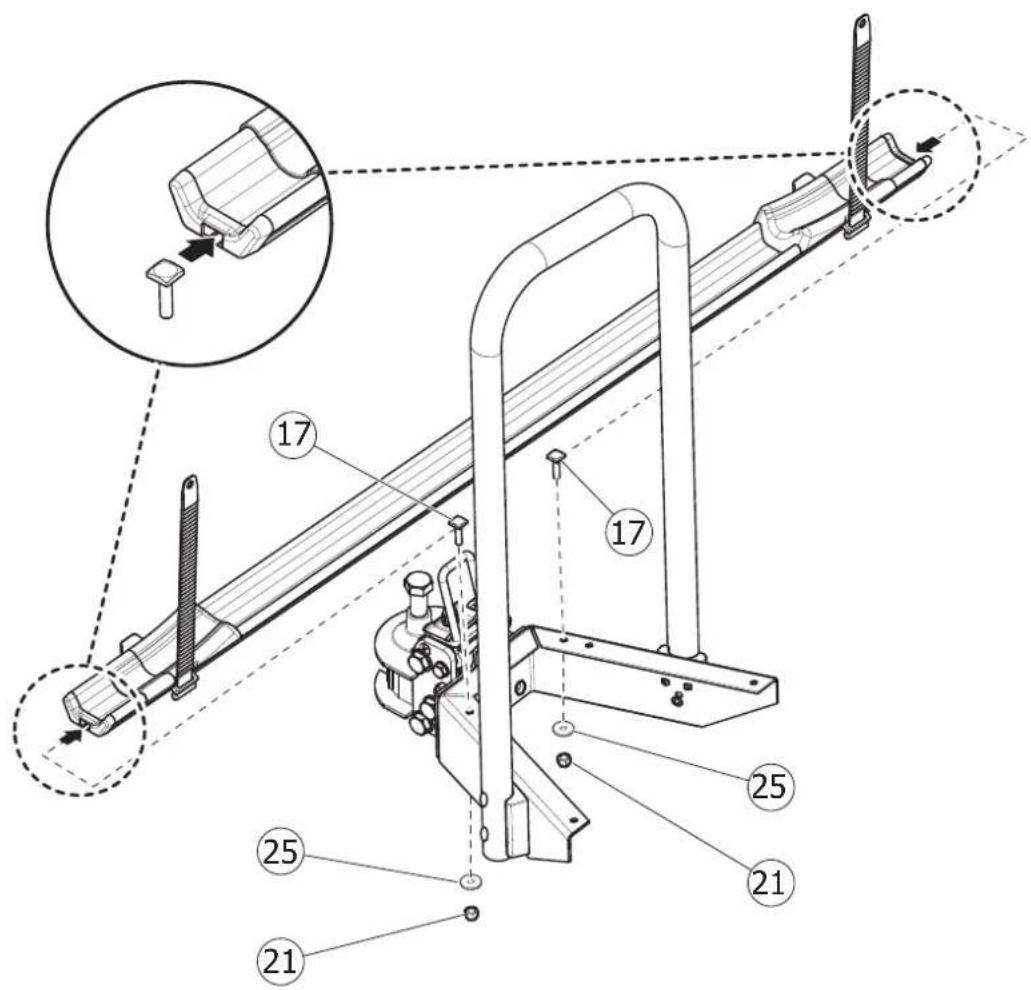

Schritt 4

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
12		1
20		4
21		4
25		4

igende Bautelle: 12 20 20 21 25 20 20 25 21 21 25 21 25 20 20

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

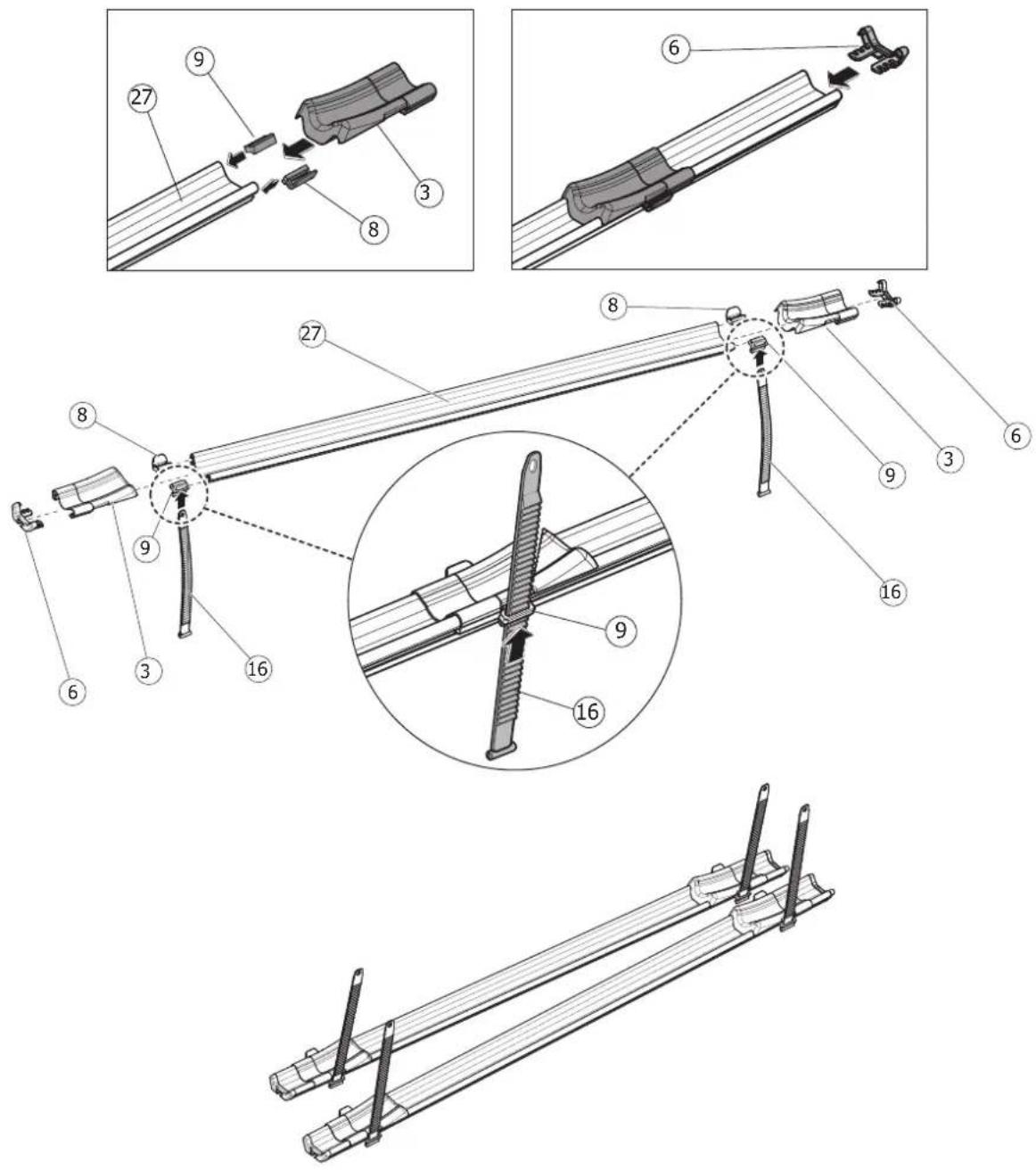

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
3		4
8		4
9		4

Teile Nr.	Abbildung Anzahl
16		4
27		2
6		4

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
21		2
25		2
17		2

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

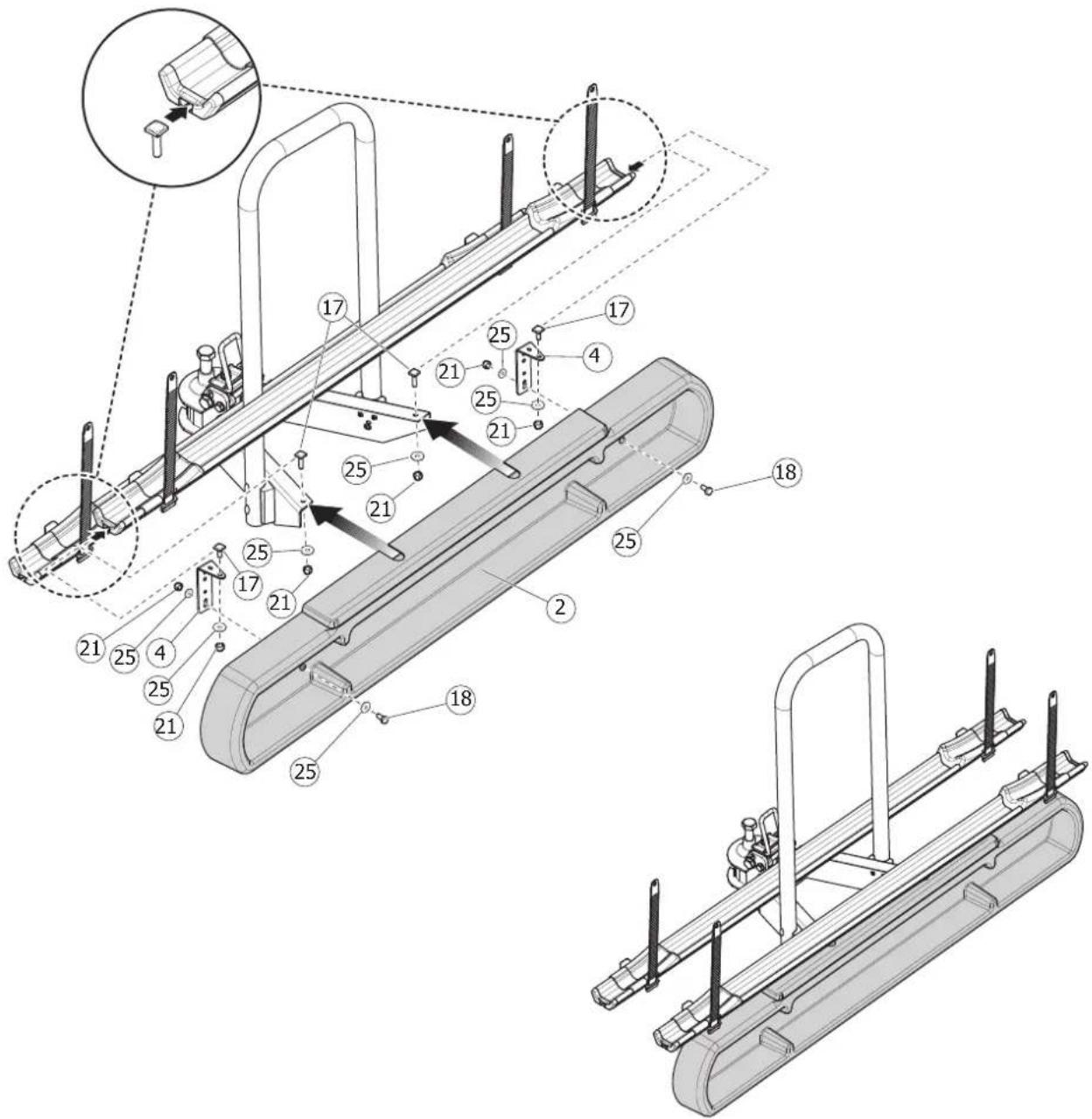

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr	Abbildung Anzahl
21		6
25		8
17		4

Teile Nr.	Abbildung Anzahl
18		2
4		2
2		1

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Achtung: 1) Nummernschild-Beleuchtung nach innen

2) Rückfahrscheinwerfer (weißes Glas) auf Beifahrerseite

Hinweis: Montieren Sie vor der ersten Fahrt ein Nummernschild, das mit dem Nummernschild Ihres Fahrzeuges übereinstimmt!

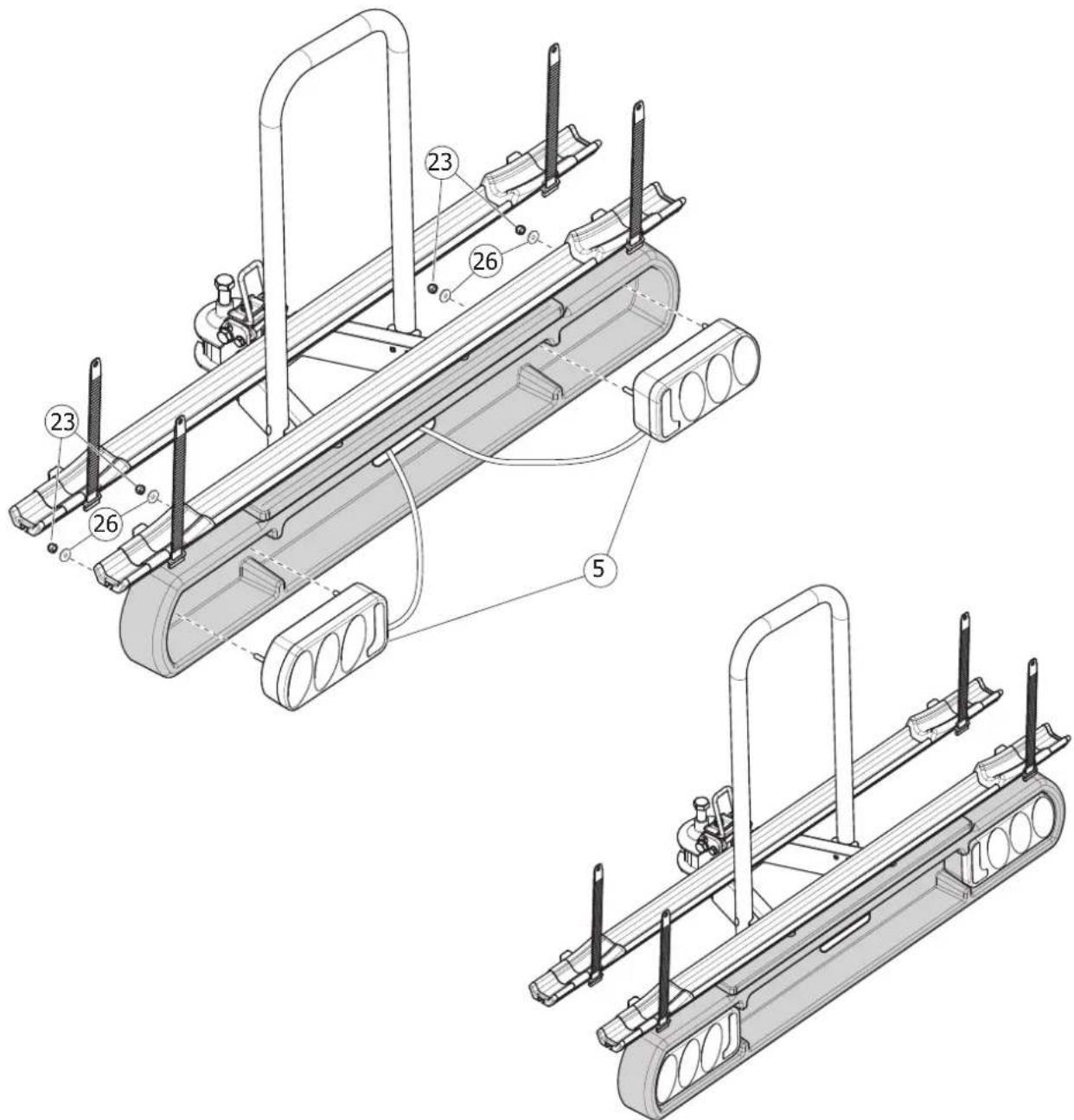

Schritt 8

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
23		4
26		4
5		1

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Hinweis: Bei Leerfahrten muss der Haltearm festgezogen werden, damit sich dieser während der Fahrt nicht lockert bzw. verloren geht.

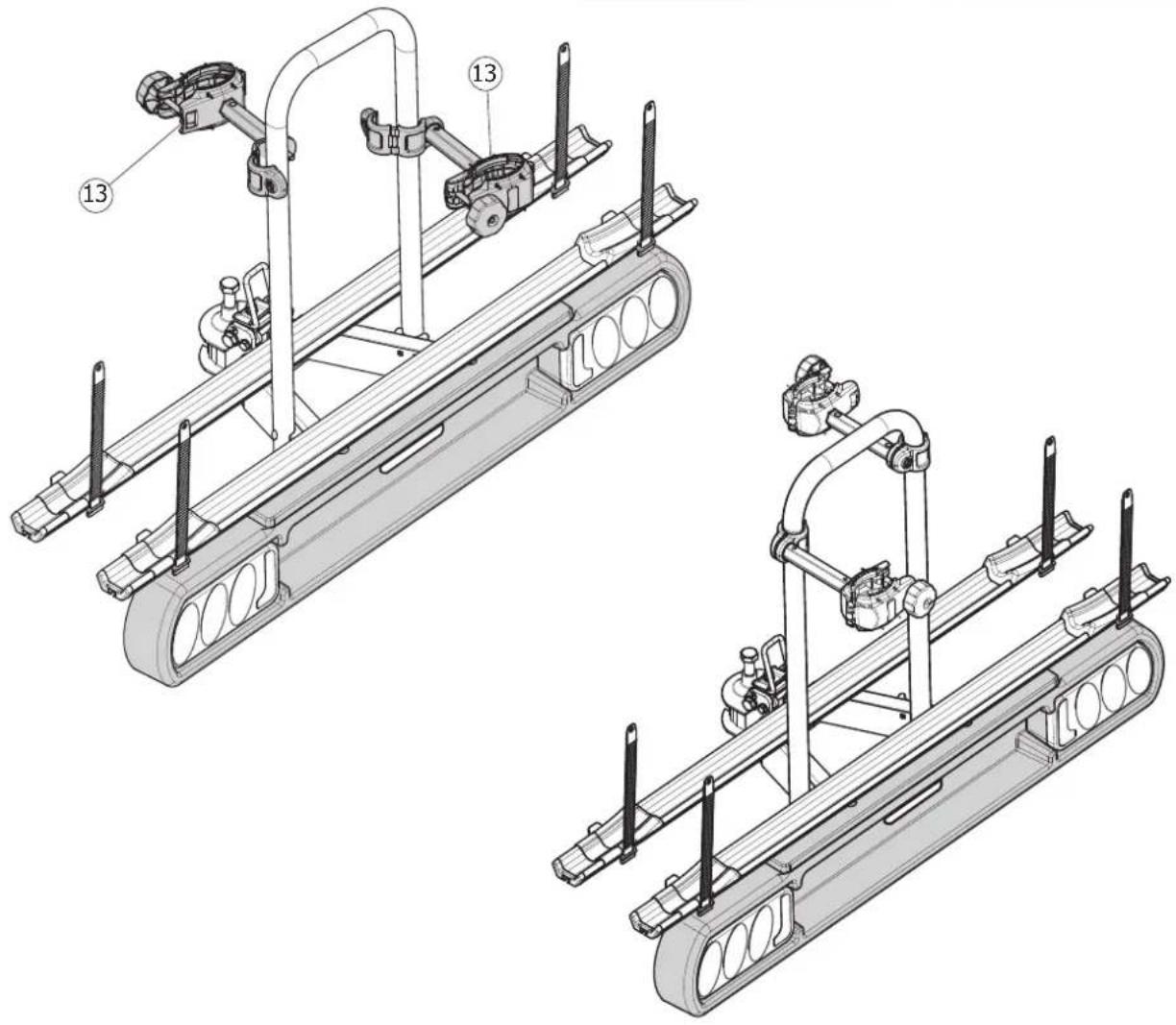

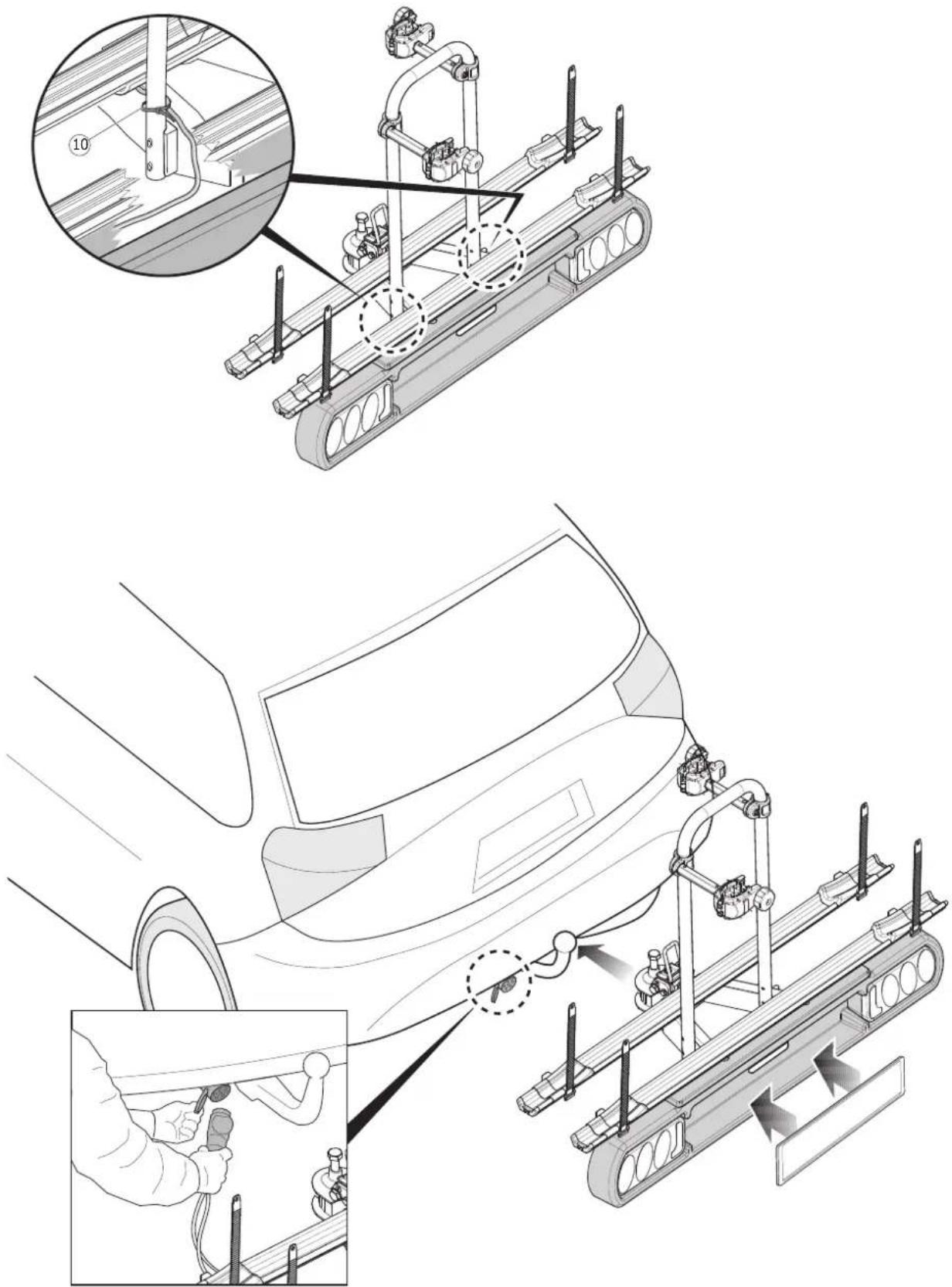

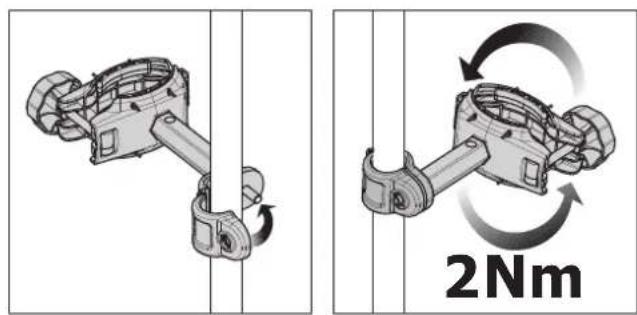

Schritt 9

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
12		2

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

2Nm

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
12		2

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

7. Kupplungs-Fahrradträger auf Anhängerkupplung montieren

Achtung: Wenn Sie den Kupplungs-Fahrradträger auf die Anhängerkupplung Ihres PKW montieren, muss der Motor abgestellt, die Zündung ausgeschaltet und die Handbremse angezogen sein!

Das Montieren des Kupplungs-Fahrradträgers auf die Anhängerkupplung des PKW erfolgt in mehreren Arbeitsschritten. In diesem Abschnitt erklären wir diese Arbeitsschritte einzeln in der erforderlichen Reihenfolge:

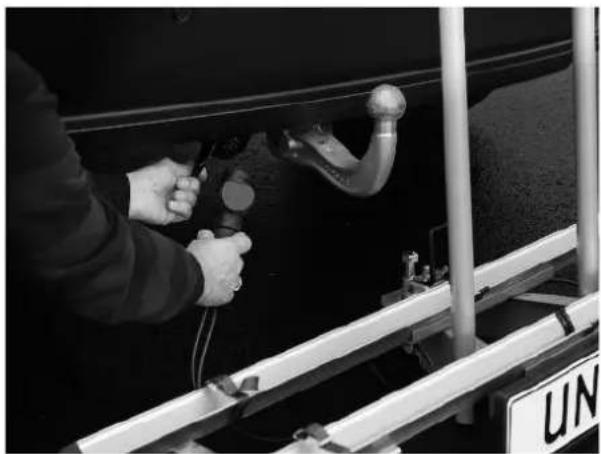

Schritt 1

1) Stellen Sie den Kupplungs- Fahrradträger hinter dem PKW auf den Boden ab.
2) Stecken Sie den Stecker für die Spannungsversorgung in die 13-polige Buchse am PKW. Sollte an Ihrem Fahrzeug eine 7-polige Dose angebracht sein, benötigen Sie einen handelsüblichen Adapter (Art.-Nr. 76820, erhältlich im Baumarkt oder Verbrauchermarkt).

Schritt 2

3) Lösen Sie die Fixierschraube.
4) Setzen Sie den Kupplungs-Fahrradträger auf die Anhängerkupplung auf und drücken Sie diesen gegen das Fahrzeug, bis die Fixierschraube festgezogen ist.
5) Ziehen Sie die Fixierschraube fest (110 NM). Nehmen Sie dazu möglichst einen Drehmomentschlüssel.

Achtung: Überprüfen Sie nach dem Zusammenbau unbedingt die elektrische Verbindung zwischen PKW und Kupplungs-Fahrradträger (Rücklicht, Bremslicht, Blinker, ect.)!

Hinweis: Montieren Sie vor der ersten Fahrt ein Nummernschild, das mit dem Nummernschild Ihres Fahrzeuges übereinstimmt!

8. Fahrrad am Kupplungs-Fahrradträger montieren

Achtung: Wenn Sie ein Fahrrad am Kupplungs-Fahrradträger montieren, muss der Motor abgestellt, die Zündung ausgeschaltet und die Handbremse angezogen sein! Das Fahrzeug muss waagrecht stehen.

Das Montieren eines Fahrrades am Kupplungs-Fahrradträger erfolgt in mehreren Arbeitsschritten. In diesem Abschnitt erklären wir diese Arbeitsschritte einzeln in der erforderlichen Reihenfolge:

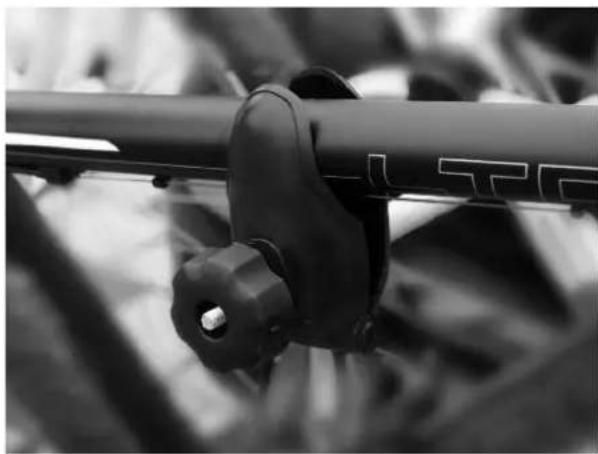

Schritt 1

1) Felgenbänder öffnen. Das erste Fahrrad mit Lenker nach links von der Seite auf den Fahrradträger schieben und mit dem Haltearm am U-Bügel befestigen.

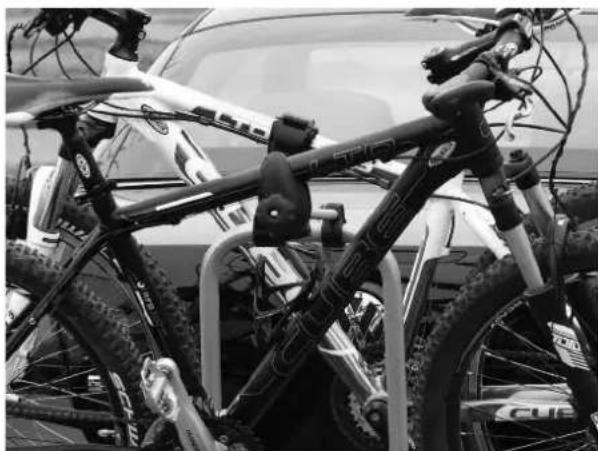

Schritt 2

2) Das zweite Fahrrad entgegengesetzt montieren und mit dem Haltearm befestigen.

Achtung: lt. § 22 der StVZO ist der Fahrer für die Sicherung der Ladung verantwortlich.

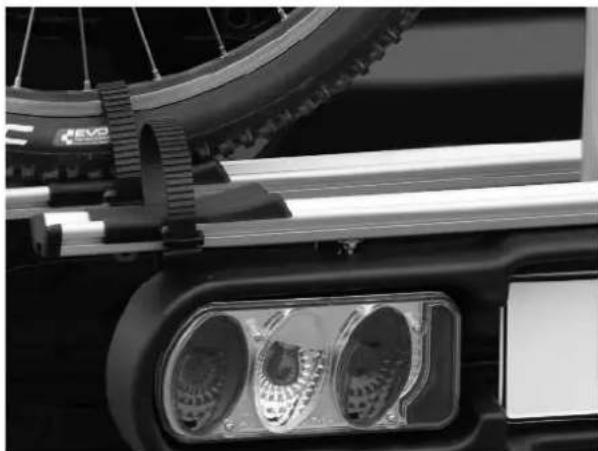

Schritt 3

3) Alle Fahrräder wieder mit Felgenbänder sichern.
4) Beide Fahrräder mit beiliegendem Verzurrgurt am U-Bügel zusätzlich befestigen.

9. Öffnen des Kofferraums

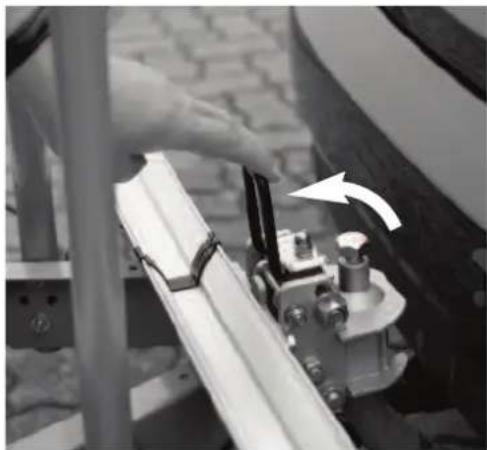

Schritt 1

Mit einer Hand den Träger stützen, mit der anderen den Hebel für Abklapp-mechanismus ziehen und Träger langsam abklappen lassen.

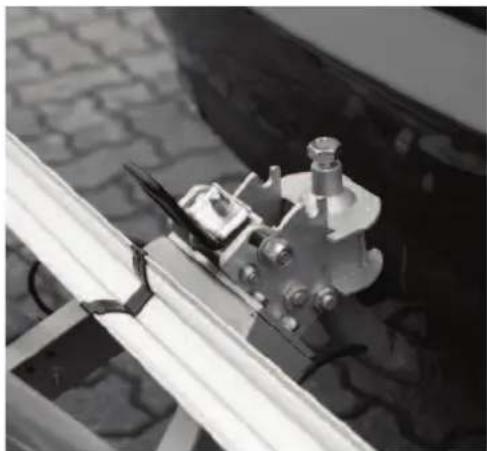

Schritt 2

Vor Fahrtantritt muß der Fahrradträger wieder hochgeklappt werden!

Achtung: Abklappmechanismus muss vollständig einrasten.

10. Möglichkeiten zur Diebstahlsicherung

Kupplungs-Fahrradträger gegen Diebstahl sichern:

Stecken Sie durch eine Öffnung am Korpus ein Sicherheitsschloss und versperren Sie dieses.

Das Sicherheitsschloss ist nicht im Lieferumfang enthalten.

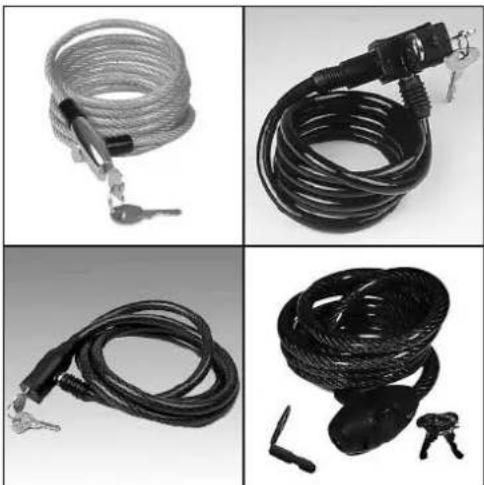

Fahrräder gegen Diebstahl sichern:

Verwenden Sie die im Handel erhältlichen Profex Spiralschlösser, um die Fahrräder zu sichern.

Transport eines dritten Fahrrades: Art.-Nr. 75352 ermöglicht den Transport eines zusätzlichen Fahrrades (nicht im Lieferumfang enthalten).

11. Hinweise zur Pflege und Lagerung

• Wischen Sie Ihren Kupplungs-Fahrradträger regelmäßig mit einem feuchten Tuch ab.
• Verwenden Sie keine chemischen Reinigungsmittel.
• Achten Sie darauf, dass die Anhängerkupplung Ihres Fahrzeuges trocken und fettfrei ist.
• Lagern Sie ihren Kupplungs-Fahrradträger nicht im Freien, sondern an einem trockenen Ort (Keller, Garage).

12. Umwelthinweise und Entsorgungsmaßnahmen

Beachten Sie unbedingt die folgenden Hinweise zur umweltgerechten Entsorgung von Verpackungsmaterial und Produkt.

Verpackungsmaterial entsorgen

Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht (Papier und Karton zum Papiermüll, Kunststoff zum Kunststoffmüll, Verpackungsmaterial aus Metall zum Metallmüll).

Endgültige Entsorgung des Produktes

Achtung: Entsorgen Sie ihren Kupplungs-Fahrradträger umweltgerecht: Metallteile (Schrauben, Muttern, Rahmenteile, Profilschienen, etc.) gehören zum Metallmüll. Kunststoffteile (Endstücke für Profilschienen, Felgenbänder, etc.) gehören zum Kunststoffmüll. Glasteile der Beleuchtungsgruppe gehören zum Glasmüll.

13. Garantie, Service, Hersteller

Auf diesen Kupplungsfahrradträger gewährt der Hersteller 24 Monate Garantie bzw. 36 Monate auf alle tragenden Teile.

Bei Garantieansprüchen wenden Sie sich an ihren Fachhändler.

Die Garantiezeit beträgt 2 Jahre (bzw. 3 Jahre Garantie auf tragende Teile) und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen ist die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassenbon und die Garantiekarte daher auf! Der Hersteller hat das Recht den Kassenbons als Nachweis zu verlangen.

Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Nachlieferung oder Austausch. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benutzung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden. Die gesetzliche Gewährleistungspflicht des Verkäufers wird durch diese Garantie nicht eingeschränkt.

Sollten Teile bei Kauf fehlen oder defekt sein, markieren Sie diese bitte in der folgenden Liste und senden Sie uns diese zu. Wir werden Ihnen die fehlenden Teile an die angegebene Adresse senden.

An:

Inter Union Technohandel GmbH „WGM AZ“

Klaus von Klitzing Str. 2 76829 Landau

Per Fax: [phone]

Teile Nr.	Abbildung Anzahl	Maße Bezeichnung
1		4	M8 x 20
2		1
3		4
4		2
5		1
6		4
7		1
8	[2458]	4
9	[86CA]	4
10	[4485]	2
11		1
12		1
13		2
14		1
15		1	~ 2,5 m
16		4	~ 30 cm
17		6	M6 x 14
18		2	M6 x 14
19		1	M16 x 70
20		4	M6 x 45
21		12	M6
22		4	M8
23		4	M5
24		8	8 x 18
25		14	6 x 18
26		4	5 x 15
27		2

Gekauft bei am:

Grund der Beanstandung:

Ihre Kontaktadresse:

Name

Straße

PLZ / Ort

Tel. (für Rückfragen) Email:
