BEDIENUNGSANLEITUNG Alu Primus 75361 Unitec

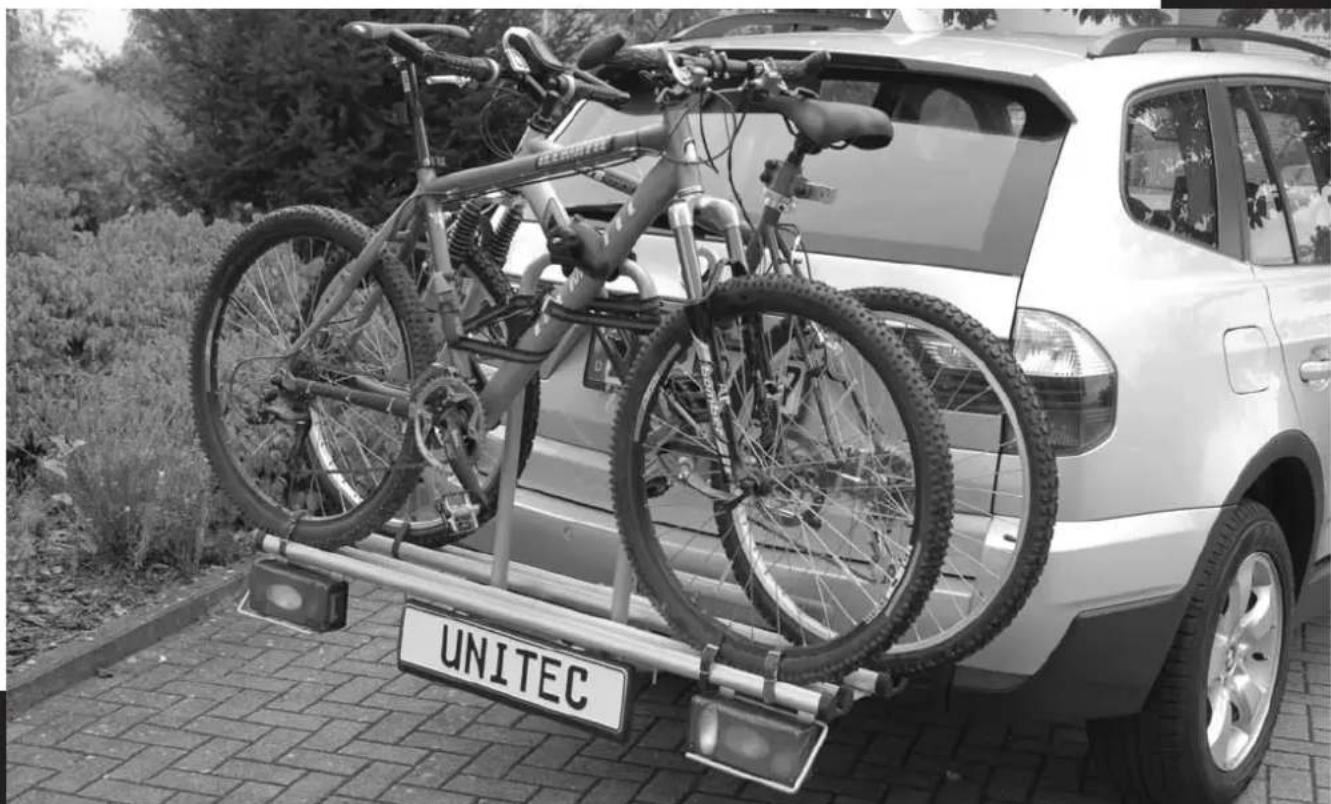

• zum Transport von 2 Fahrrädern (Mit Art. 75362 auf 3 Fahrräder erweiterbar)
• Spannungsversorgung 13-polig
• kein Eintrag in die Fahrzeugpapiere
• keine TÜV-Vorführung erforderlich
• mit wenigen Handgriffen am Fahrzeug montiert und betriebsbereit
• komfortables Aufsetzen der Fahrräder in niedriger Höhe

Betriebsanleitung Alu Primus

1. Sicherheitshinweise 2
2. Bestimmungsgemäßer Gebrauch 4
3. Werkzeug für den Zusammenbau 4
4. Lieferumfang 5
5. Zuordnung der Einzelteile 6
6. Zusammenbauen 7
7. Kupplungs-Fahrradträger auf Anhängerkupplung montieren 12
8. Fahrrad am Kupplungs-Fahrradträger montieren 13
9. Öffnen des Kofferraums 14
10. Möglichkeiten zur Diebstahlsicherung 15
11. Hinweise zur Pflege und Lagerung 15
12. Umwelthinweise und Entsorgungsmaßnahmen 16
13. Garantie, Service, Hersteller 16

Sehr geehrte Kunden,

vielen Dank, dass Sie sich für den Kupplungs-Fahrradträger Unitec Alu Primus entschieden haben. Mit diesem Gerät können sie einfach und komfortabel 2 (max. 3) Fahrräder mit ihrem PKW transportieren. Dieser Kupplungs-Fahrradträger wird als Bausatz geliefert.

Sie müssen diesen Kupplungs-Fahrradträger vor der ersten Verwendung sorgfältig anhand dieser Betriebsanleitung montieren.

1. Sicherheitshinweise

Beachten Sie bei der Montage und bei der Verwendung dieses Kupplungs-Fahrradträgers unbedingt die folgenden Sicherheitshinweise:

	Hinweis: Lesen Sie unbedingt diese Betriebsanleitung sorgfältig durch, bevor Sie mit der Montage des Kupplungs-Fahrradträgers beginnen! Beachten Sie besonders die Sicherheitshinweise!
	Warnung: Beachten Sie die zulässige Achslast des Fahrzeuges. Die zulässige Achslast darf bei Beladung mit Fahrrädern nicht überschritten werden. Das Eigengewicht des Kupplungs-Fahrradträgers beträgt 14,1 kg!
	Warnung: Beachten Sie die maximale Stützlast der Anhängerkupplung.Max. Stützlast mind. 50 kg: in diesem Fall dürfen Sie 2 Fahrräder mit einem maximalen Gewicht von 35,9 kg transportieren!Max. Stützlast >60 kg: in diesem Fall dürfen Sie 2 Fahrräder (bzw. 3 Fahrräder) mit einem maximalen Gewicht von 45,9 kg transportieren!
	Hinweis: Das Fahrzeug muss mit einer bauartgenehmigten Anhänger-kupplung (AHK) mit einer max. Stützlast von mindestens 50 kg ausgestattet sein - Mindestgüte St 52-3 oder GGG 52.
	Hinweis: Wenn der Kupplungs-Fahrradträger montiert ist, muss er ein Nummernschild tragen (Nummernschild am Fahrzeug ist unsichtbar). Nach § 60 StVZO und § 5b SVG muss das amtliche Kennzeichen (Nummernschild) des Fahrzeuges am Kupplungs-Fahrradträger wieder-holt werden. Montieren Sie vor der Fahrt am Kupplungs-Fahrradträger ein Nummernschild, das mit dem Ihres Fahrzeuges übereinstimmt!
	Fahrtechnische SicherheitshinweiseFahrgeschwindigkeit: Beachten Sie immer die laut Straßenverkehrs-ordnung erlaubte Höchstgeschwindigkeit. Unabhängig davon empfehlen wir beim Transport von Fahrrädern mit diesem Kupplungs-Fahrradträger eine maximale Reisegeschwindigkeit von 120 km/h!
	Achtung: lt. § 22 der StVZO ist der Fahrer für die Sicherung der Ladung verantwortlich.
	Achtung: Vor Beginn jeder Fahrt, den Träger abschließen und den Schlüssel abziehen.
	Abklappmechanismus:Warnung: Achten Sie immer darauf, dass der Abklappmechanismus fest verschlossen ist.
	Fahrtechnische SicherheitshinweiseSeitenwind: Reduzieren Sie bei Seitenwind die Fahrgeschwindigkeit!Bremsen, Beschleunigen, Kurvenfahren:Vermeiden Sie ruckartiges Bremsen und Beschleunigen!Vermeiden Sie ruckartige Lenkbewegungen!Rückwärts fahren und rückwärts einparken: Beachten Sie beim rückwärts Fahren und beim rückwärts Einparken die Gesamtlänge des Fahrzeuges mit montiertem Kupplungs-Fahrradträger!Leerfahrten (Kupplungs-Fahrradträger montiert, aber es werden keine Fahrräder transportiert): Bei Leerfahrten müssen Sie den Haltearm des Kupplungs-Fahrradträgers festziehen, damit sich dieser während der Fahrt nicht lockert!Kupplungs-Fahrradträger überprüfen: Überprüfen Sie nach der Erstmontage alle Verbindungen am Kupplungs-Fahrradträger (Schrauben, Riemchen, Muttern) nach kurzer Fahrstrecke. Danach sollten Sie in regelmäßigen Abständen erneut diese Verbindungen überprüfen (bei schlechten Straßenverhältnissen entsprechend öfter)!Für Fahrten in Italien und Spanien: Der Kupplungs-Fahrradträger ragt über die im Fahrzeugschein angegebenen Abmessungen hinaus. Montieren Sie die in dem jeweiligen Land vorgeschriebene Warntafel!
	Sicherheitshinweise für die FahrräderFahrradteile fixieren: Achten Sie darauf, dass Sie während der Fahrt keine Fahrradteile (Seitenständer, Klingel, Sattel) verlieren!Fahrradzubehörteile wie z. B. Kindersitze, Luftpumpe, Körbe und Gepäckträger dürfen beim Transport nicht am Fahrrad montiert sein!
	Achtung: Achten sie bei der Montage der Fahrräder darauf, dass diese nicht mehr als 400 mm über den äußeren Rand der Beleuchtungen des Kupplungs-Fahrradträgers hinausragen!
	Vorsicht: Wenn Sie den Kupplungs-Fahrradträger auf die Anhängerkupplung ihres PKW montieren, muss der Motor abgestellt, die Zündung ausgeschaltet und die Handbremse angezogen sein!
	Hinweis: Legen Sie die im Lieferumfang enthaltene Europäische Betriebs-erlaubnis (EEC) zu ihren Fahrzeugpapieren. Halten Sie die EEC für eventuelle Kontrollen bereit!

2. Bestimmungsgemäßer Gebrauch

Der Kupplungs-Fahrradträger dient zum Transport von 2 Fahrrädern (max. 3) auf der Anhängerkupplung eines PKW. Dieser PKW muss mit einer bauartgenehmigten Anhänger-kupplung ausgestattet sein. Der Kupplungs-Fahrradträger muss entsprechend dieser Betriebsanleitung zusammengebaut werden. Im Fahrbetrieb müssen die entsprechenden gesetzlichen Bestimmungen (erlaubte Höchstgeschwindigkeit, höchst zulässiges Gesamtgewicht, etc.) eingehalten werden. Besonders beachten müssen sie die max. zulässige Stützlast der Anhängerkupplung.

3. Werkzeug für den Zusammenbau

Für den Zusammenbau benötigen Sie folgendes Werkzeug:

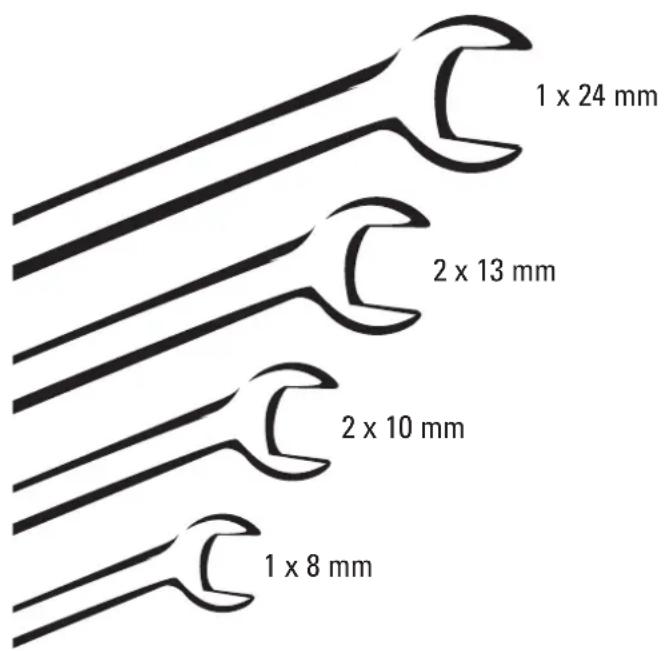

1 x 24 mm 2 x 13 mm 2 x 10 mm 1 x 8 mm

4. Lieferumfang

Teile Nr.	Abbildung Anzahl Maße Bezeichnung
1		4		Schutzkappe für Profilschiene
2		1		Beleuchtungsschutz (links)
3		1		Beleuchtungsschutz (rechts)
4		2		Bügel für Kennzeichenhalterung
5		1		Beleuchtungseinheit
6		1		Kennzeichenhalterung
7		1		Basisrahmen
8		2		U-Eisen
9		4		Profilschiene
10		2		Kabelbinder
11		1		Kupplungsadapter
12		1		Handgriff
13		1		U-Bügel
14		2		Haltearm
15		1	~ 2,5 m	Verzurrgurt
16		6	~ 30 cm	Felgenbänder
17	[Hy22]	14	M6 x 14	Nutenschraube
18	[SIGNA]	2	M6 x 14	Maschinenschraube
19	[SIGNA]	4	M6 x 45	Schlossschraube
20	[SIGNA]	20	M6	Selbstsichernde Mutter
21		6	M8	Selbstsichernde Mutter
22	[SIGNA]	4	M5	Mutter für Beleuchtungseinheit
23	[SIGNA]	10	8 x 18	Unterlegscheibe
24	[SIGNA]	18	6 x 18	Unterlegscheibe
25	[SIGNA]	4	5 x 15	Unterlegscheibe
26	[SIGNA]	6	M8 x 20	Maschinenschraube

Achtung: Wenn Sie mit diesen Einzelteilen arbeiten, achten Sie darauf, dass keine Kleinkinder in der Nähe sind. Der Kupplungs-Fahrradträger enthält Kleinteile, die verschluckt werden könnten!

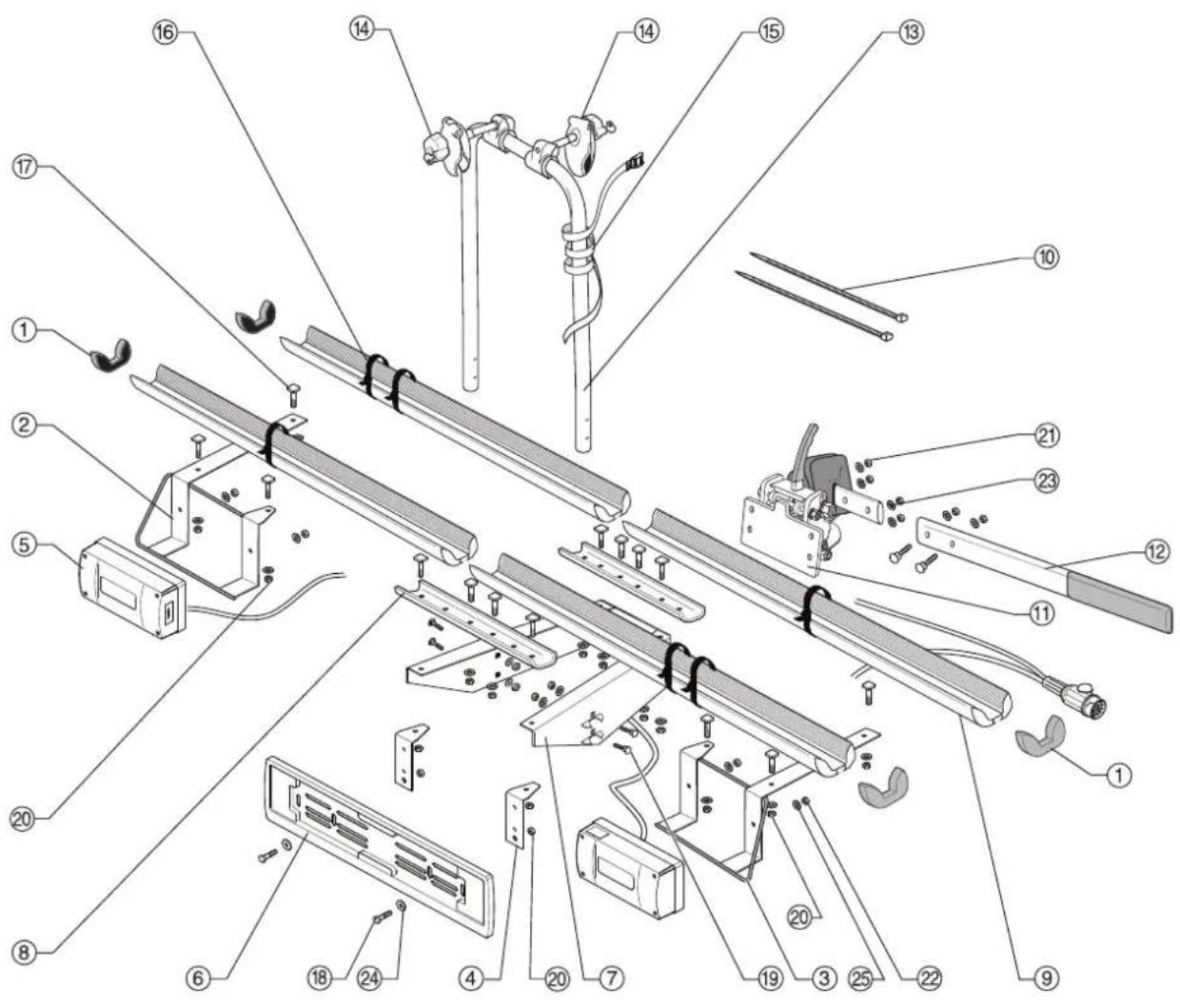

5. Zuordnung der Einzelteile

Achtung: Wenn Sie mit diesen Einzelteilen arbeiten, achten Sie darauf, dass keine Kleinkinder in der Nähe sind. Der Kupplungs-Fahrradträger enthält Kleinteile, die verschluckt werden könnten!

6. Zusammenbau

Der Zusammenbau des Kupplungs-Fahrradträgers erfolgt in mehreren Arbeitsschritten. In diesem Abschnitt erklären wir diese Arbeitsschritte einzeln in der erforderlichen Reihenfolge:

Schritt 1

Packen Sie die einzelnen Bauteile Ihres Kupplungsfahrradträgers aus und sortieren Sie diese anhand der Zeichnung auf Seite 5 (Lieferumfang).

Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht!

Schritt 2

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
7		1
11		1
12		1

Teile Nr.	Abbildung Anzahl
21		4
23		8
26		4

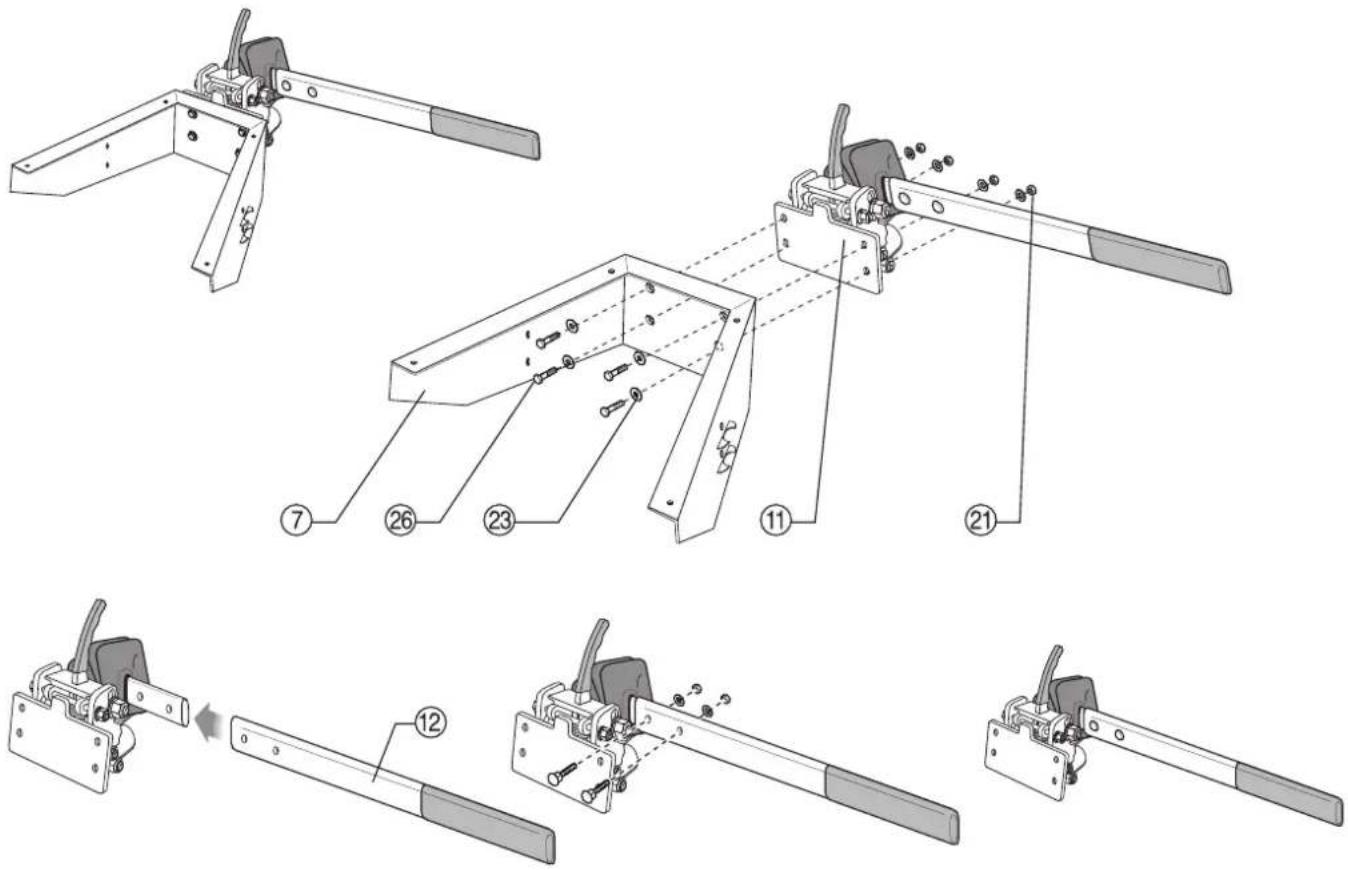

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
4		2
6		1
8		2
9		4

Teile Nr.	Abbildung Anzahl
17		8
18		2
20		10
24		8

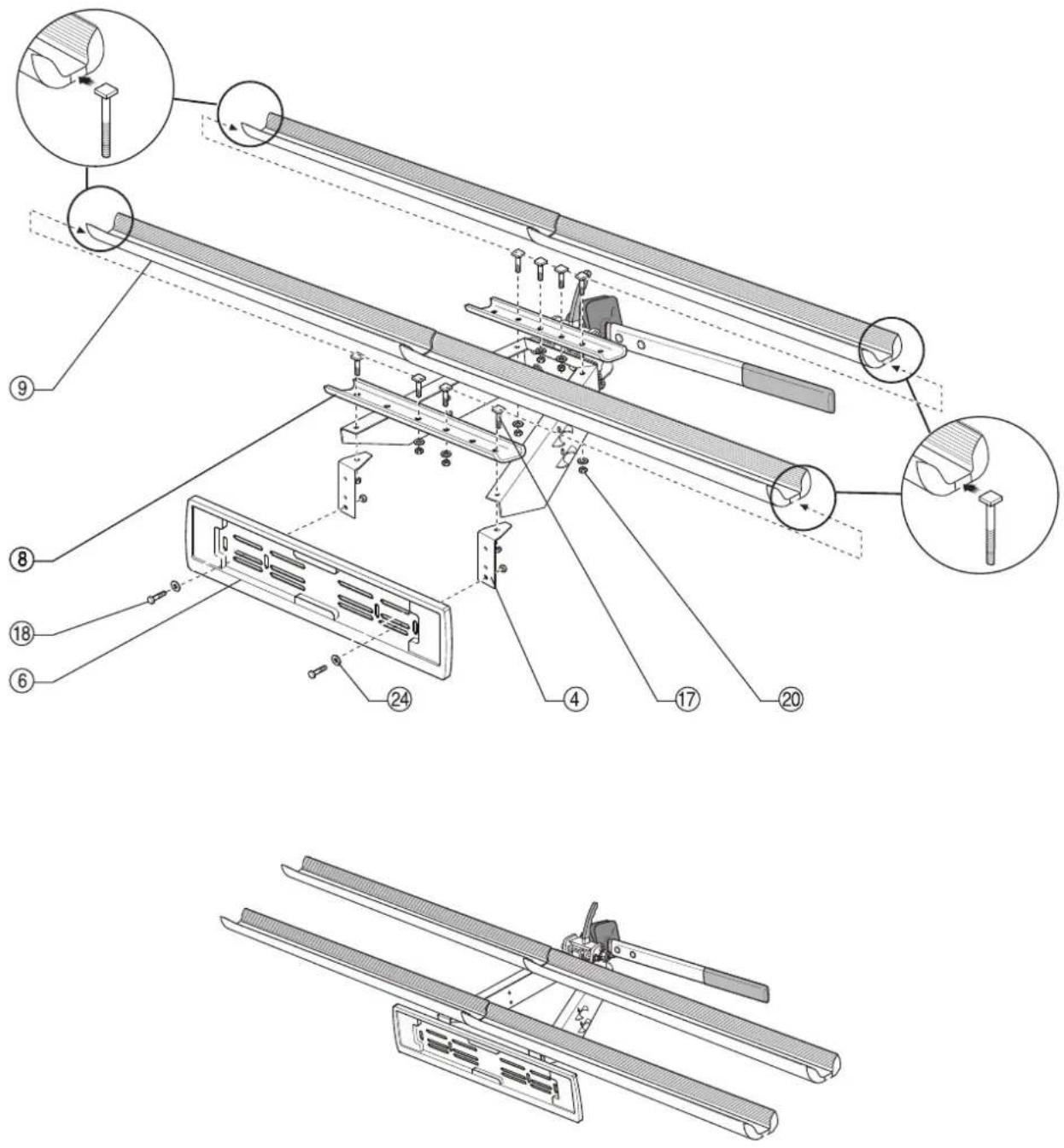

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
2		1
3		1
5		1
17		6

Teile Nr.	Abbildung Anzahl
20		6
22		4
24		6
25		4

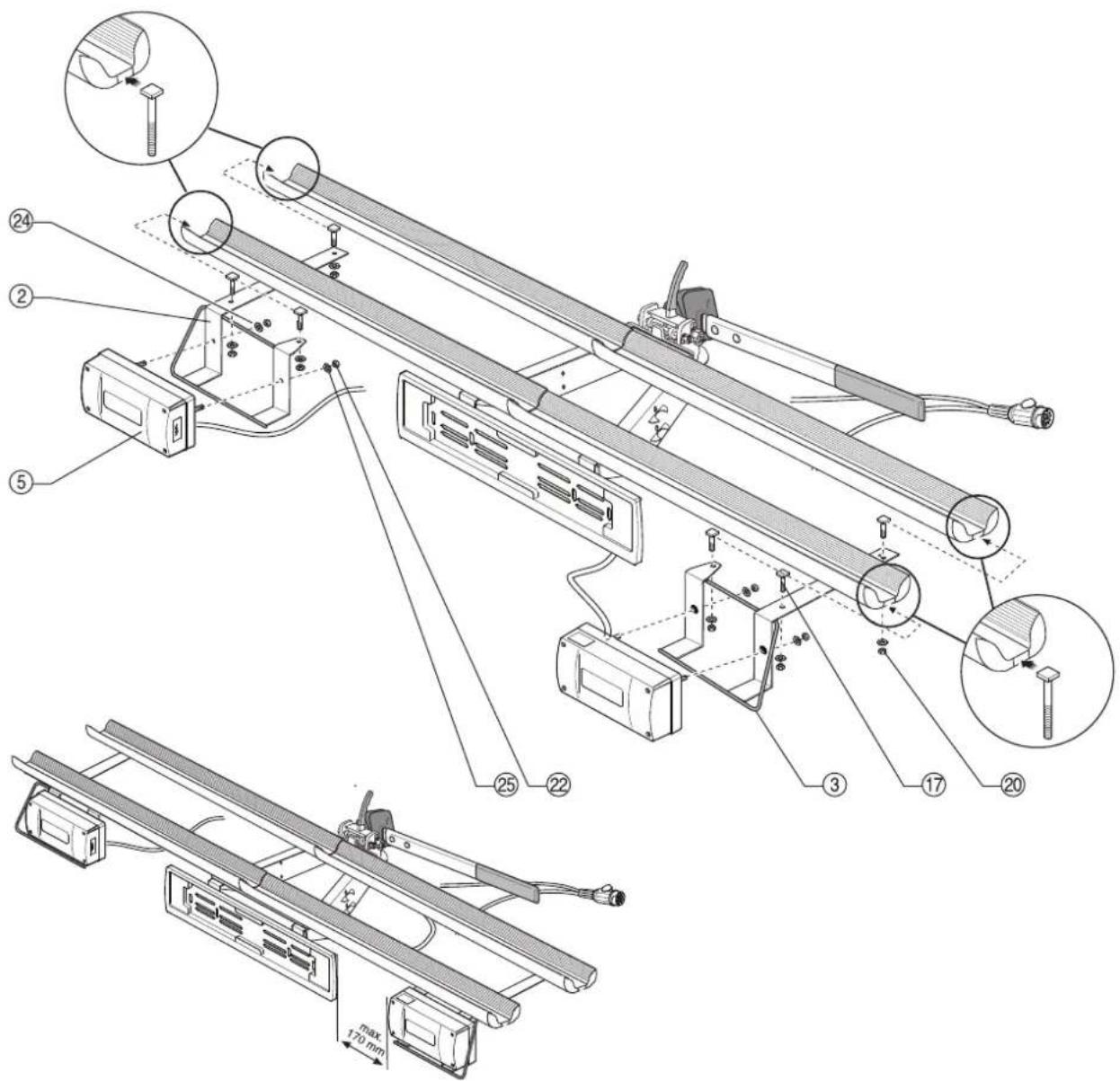

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Achtung: 1) Nummernschild-Beleuchtung nach innen 2) Rückfahrscheinwerfer (weißes Glas) auf Beifahrerseite

Hinweis: Montieren Sie vor der ersten Fahrt ein Nummernschild, das mit dem Nummernschild Ihres Fahrzeuges übereinstimmt!

Schritt 5

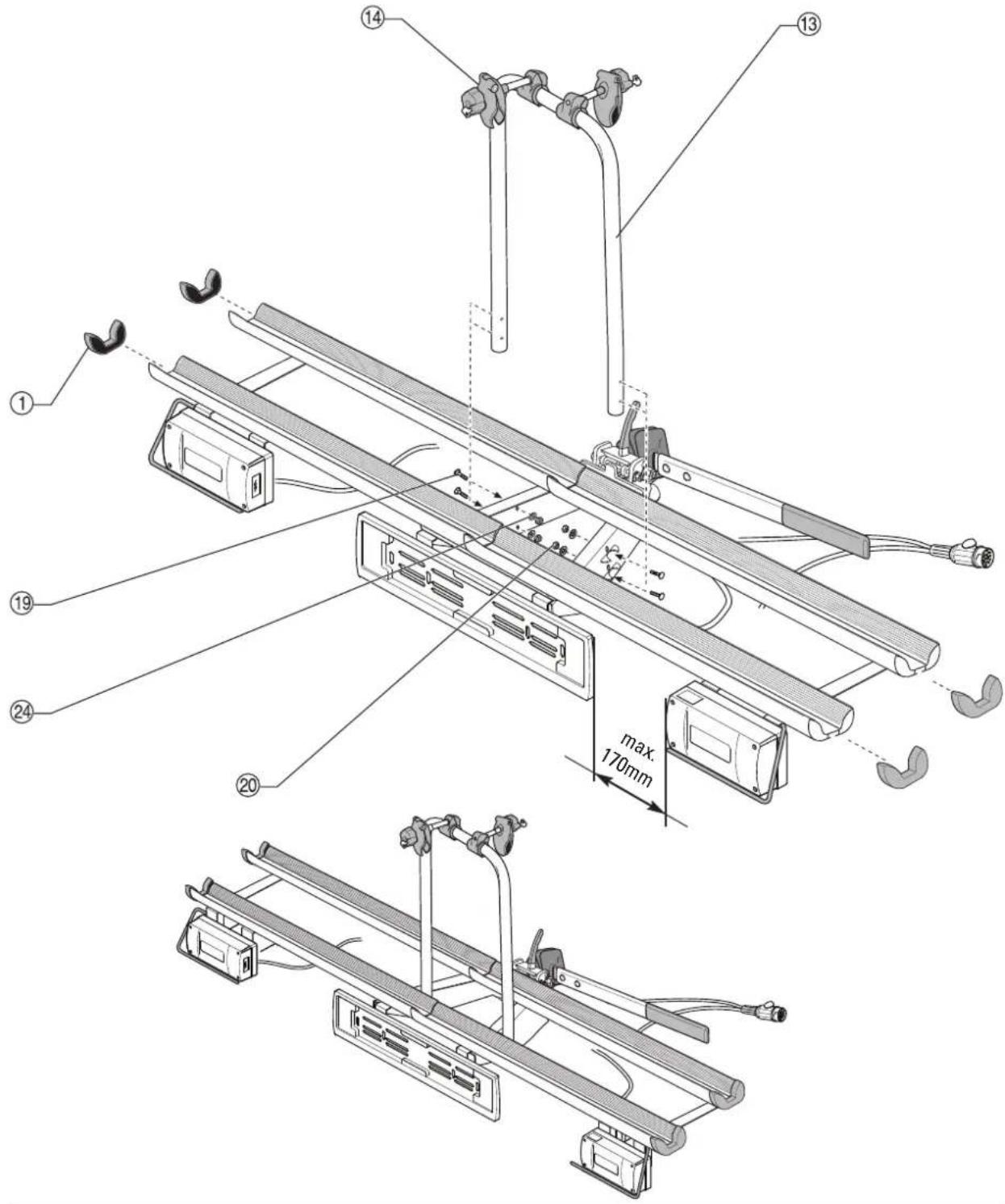

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl
1		4
13		1
14		2

Teile Nr.	Abbildung Anzahl
19		4
20		4
24		4

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Für diesen Aufbauschritt benötigen Sie folgende Bauteile:

Teile Nr.	Abbildung Anzahl

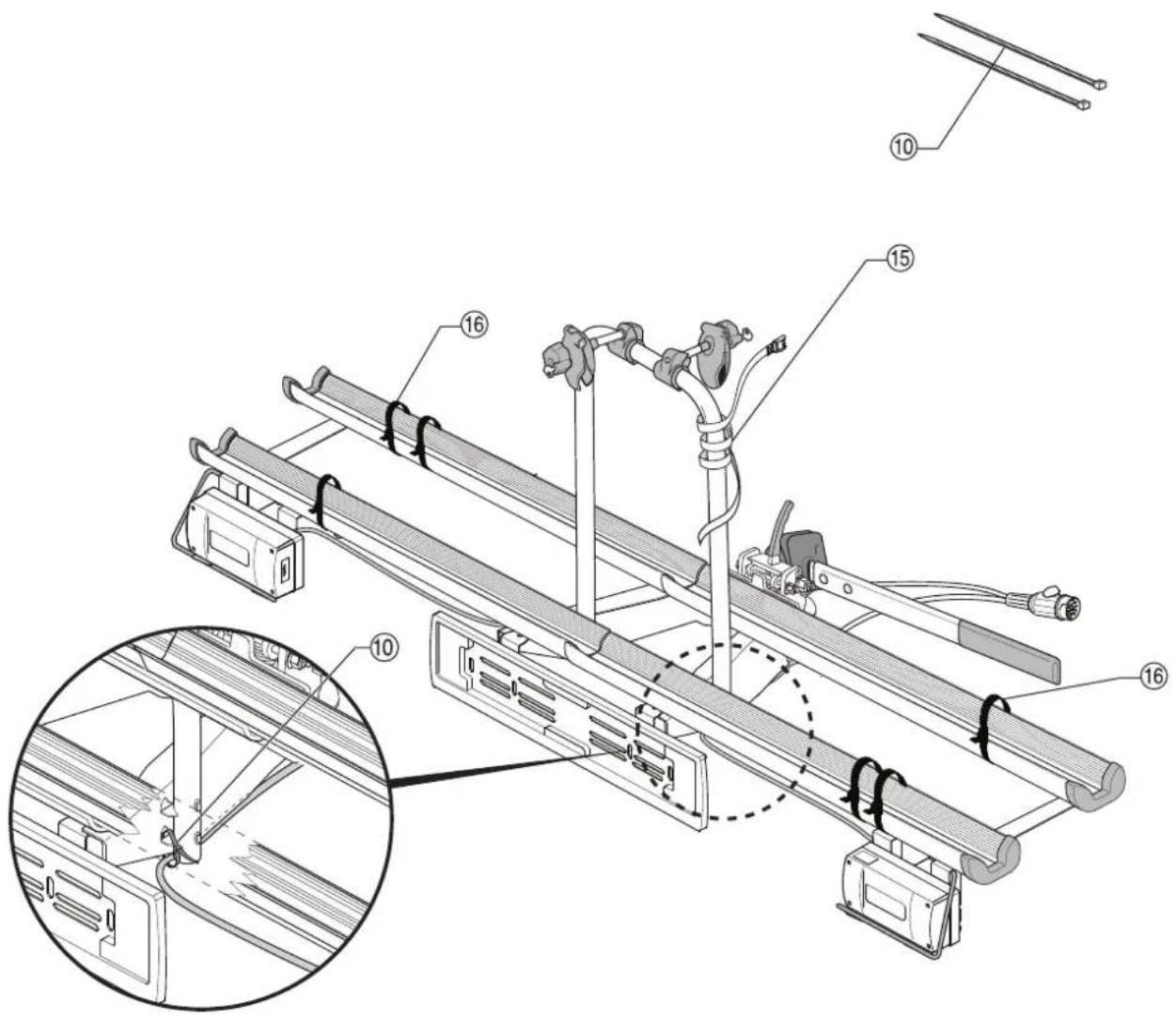

10		2
15		1

Teile Nr.	Abbildung Anzahl
16		6

Montieren Sie diese Teile wie in der folgenden Grafik abgebildet:

Hinweis: Bei Leerfahrten muss der Haltearm festgezogen werden, damit sich dieser während der Fahrt nicht lockert bzw. verloren geht.

7. Kupplungs-Fahrradträger auf Anhängerkupplung montieren

Achtung: Wenn Sie den Kupplungs-Fahrradträger auf die Anhängerkupplung Ihres PKW montieren, muss der Motor abgestellt, die Zündung ausgeschaltet und die Handbremse angezogen sein!

Das Montieren des Kupplungs-Fahrradträgers auf die Anhängerkupplung des PKW erfolgt in mehreren Arbeitsschritten. In diesem Abschnitt erklären wir diese Arbeitsschritte einzeln in der erforderlichen Reihenfolge:

Schritt 1

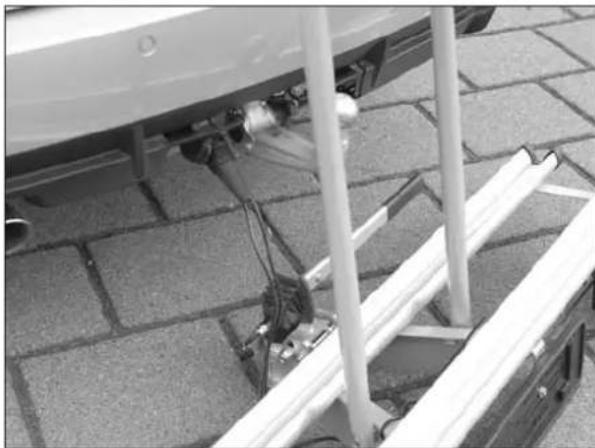

1) Stellen Sie den Kupplungs- Fahrradträger hinter dem PKW auf den Boden ab.
2) Stecken Sie den Stecker für die Spannungsversorgung in die 13-polige Buchse am PKW. Sollte an Ihrem Fahrzeug eine 7-polige Dose angebracht sein, benötigen Sie einen handelsüblichen Adapter (Art.-Nr. 76820, erhältlich im Baumarkt oder Verbrauchermarkt).

Schritt 2

3) Öffnen Sie den Schnellverschluss.
4) Setzen Sie den Kupplungs-Fahrradträger auf die Anhängerkupplung auf und heben ihn leicht an.
5) Drücken Sie den Schnellverschluss nach unten.

Achtung: Überprüfen Sie nach dem Zusammenbau unbedingt die elektrische Verbindung zwischen PKW und Kupplungs-Fahrradträger (Rücklicht, Bremslicht, Blinker, ect.)!

Hinweis: Montieren Sie vor der ersten Fahrt ein Nummernschild, das mit dem Nummernschild Ihres Fahrzeuges übereinstimmt!

8. Fahrrad am Kupplungs-Fahrradträger montieren

Achtung: Wenn Sie ein Fahrrad am Kupplungs-Fahrradträger montieren, muss der Motor abgestellt, die Zündung ausgeschaltet und die Handbremse angezogen sein! Das Fahrzeug muss waagrecht stehen.

Das Montieren eines Fahrrades am Kupplungs-Fahrradträger erfolgt in mehreren Arbeits- schritten. In diesem Abschnitt erklären wir diese Arbeitsschritte einzeln in der erforderlichen Reihenfolge:

Schritt 1

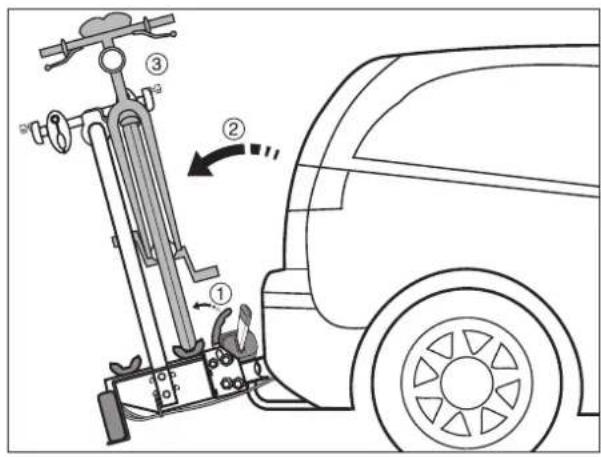

1) Felgenbänder öffnen, den Abklapp- mechanismus betätigen ① und den Träger abklappen ②. Das erste Fahrrad mit Lenker nach links von der Seite auf den Fahrradträger schieben und mit dem Haltearm befestigen ③.

Schritt 2

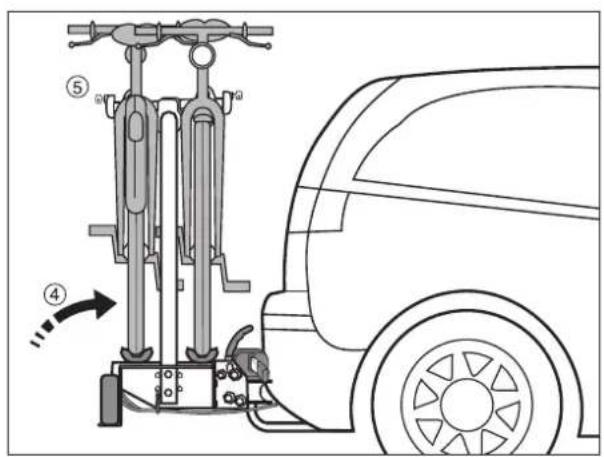

2) Den Träger in seine Ausgangsposition klappen ④ und das zweite Fahrrad entgegengesetzt mit dem Haltearm befestigen ⑤.

Achtung: lt. § 22 der StVZO ist der Fahrer für die Sicherung der Ladung verantwortlich.

Schritt 3

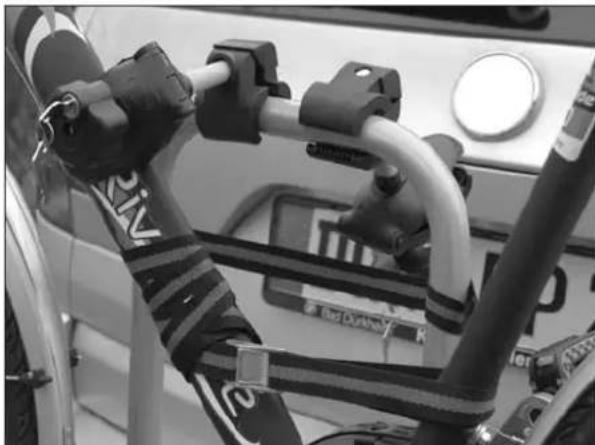

3) Alle Fahrräder wieder mit Felgenbänder sichern. Vorderrad mit zwei Felgenbändern, Hinterrad mit einem Felgenband.

4) Beide Fahrräder mit beiliegendem Verzurrgurt ⑮ am U-Bügel zusätzlich befestigen.

9. Öffnen des Kofferraums

Schritt 1

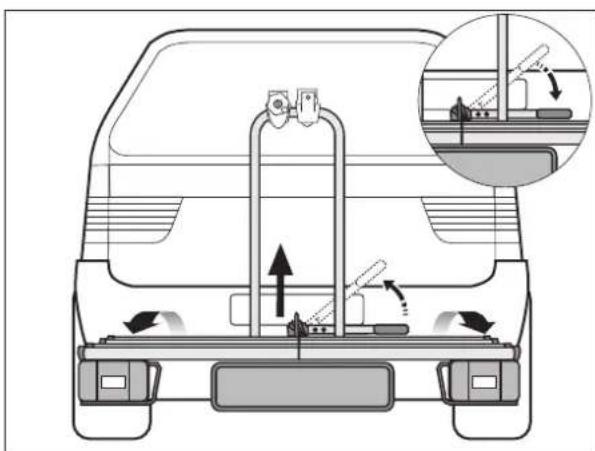

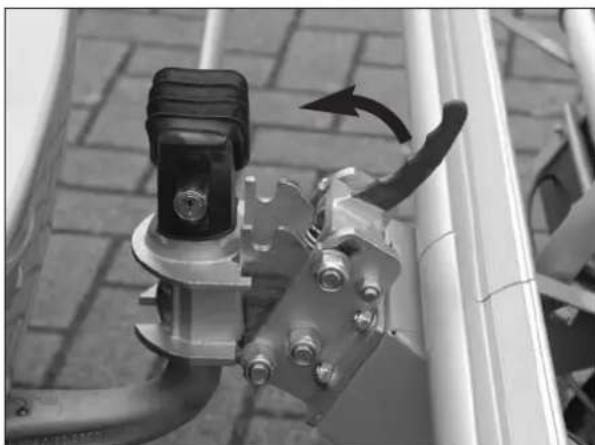

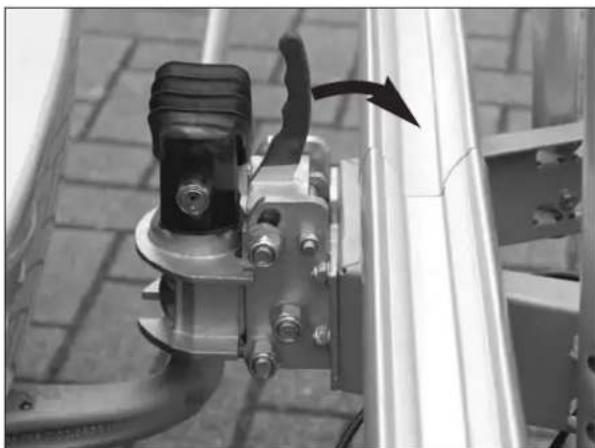

Mit einer Hand den Träger stützen, mit der anderen den Hebel für Abklapp-mechanismus ziehen und Träger langsam abklappen lassen.

Schritt 2

Vor Fahrtantritt muß der Fahrradträger wieder hochgeklappt werden!

Achtung: Abklappmechanismus muß vollständig einrasten.

10. Möglichkeiten zur Diebstahlsicherung

Kupplungs-Fahrradträger gegen Diebstahl sichern:

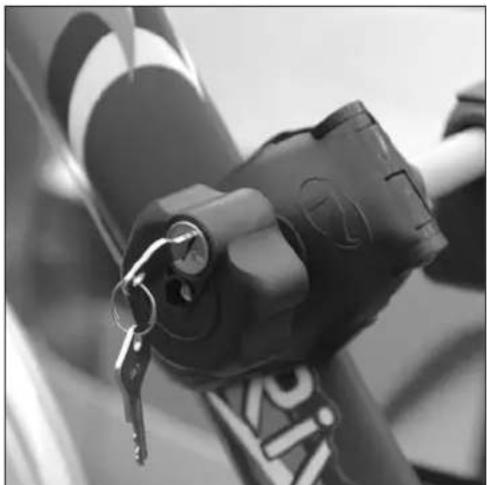

Ziehen Sie den Schlüssel ab und lassen Sie den Schließzylinder durch Drücken einrasten. Zum Öffnen Schlüssel einstecken und nach links drehen.

Vor Beginn jeder Fahrt darauf achten, dass der Träger abgeschlossen und der Schlüssel abgezogen ist.

Fahrräder gegen Diebstahl sichern:

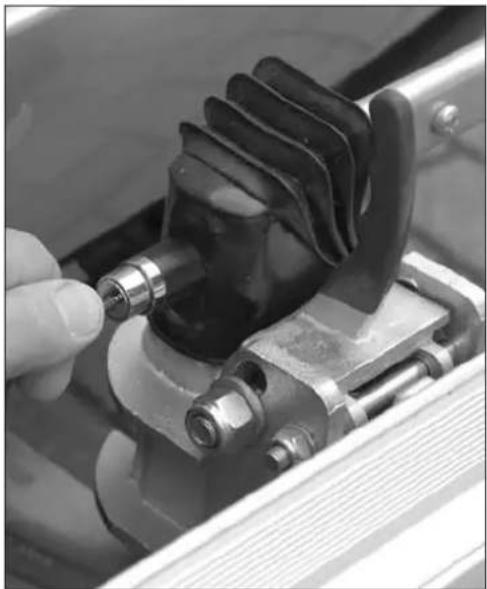

Arretieren Sie den Haltearm mittels des Schlüssels und ziehen Sie den Schlüssel ab.

Transport eines dritten Fahrrades: Art.-Nr. 75362 ermöglicht den Transport eines zusätzlichen Fahrrades (nicht im Lieferumfang enthalten).

11. Hinweise zur Pflege und Lagerung

• Wischen Sie Ihren Kupplungs-Fahrradträger regelmäßig mit einem feuchten Tuch ab.
• Verwenden Sie keine chemischen Reinigungsmittel.
• Achten Sie darauf, dass die Anhängerkupplung Ihres Fahrzeuges trocken und fettfrei ist.
• Lagern Sie ihren Kupplungs-Fahrradträger nicht im Freien, sondern an einem trockenen Ort (Keller, Garage).

12. Umwelthinweise und Entsorgungsmaßnahmen

Beachten Sie unbedingt die folgenden Hinweise zur umweltgerechten Entsorgung von Verpackungsmaterial und Produkt.

Verpackungsmaterial entsorgen

Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht (Papier und Karton zum Papiermüll, Kunststoff zum Kunststoffmüll, Verpackungsmaterial aus Metall zum Metallmüll).

Endgültige Entsorgung des Produktes

Achtung: Entsorgen Sie ihren Kupplungs-Fahrradträger umweltgerecht: Metallteile (Schrauben, Muttern, Rahmenteile, Profilschienen, etc.) gehören zum Metallmüll. Kunststoffteile (Endstücke für Profilschienen, Felgenbänder, etc.) gehören zum Kunststoffmüll. Glasteile der Beleuchtungsgruppe gehören zum Glasmüll.

13. Garantie, Service, Hersteller

Auf diesen Kupplungsfahrradträger gewährt der Hersteller 24 Monate Garantie bzw. 36 Monate auf alle tragenden Teile. Bei Garantieansprüchen wenden Sie sich an ihren Fachhändler.
