SP 120E - Lautsprecher BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Multimedia-Player-System
Marke	Blaupunkt
Modell	SP 120E
Abmessungen (Hauptgerät)	Φ175 × 198 mm
Abmessungen (Lautsprecher)	Je 40 × 95 mm
Stromversorgung	AC ~230V / 50Hz, DC 15V 2A
Leistungsaufnahme	8.5 W
Leistungsaufnahme im Standby	≤ 0.5 W
Ausgangsleistung (RMS)	10W × 2 + 25W
Bluetooth-Version	2.1 + EDR
Bluetooth-Reichweite	Ca. 10 m
Bluetooth-Profile	A2DP
Unterstützte Codecs	SBC
Multi-Device-Pairing	Bis zu 8 Geräte
Frequenzband	2.4 GHz (2.4000 – 2.4835 GHz)
Im Lieferumfang enthalten	Gerät, Bedienungsanleitung, Lautsprecher ×2, Audiokabel, AC/DC-Adapter, Lautsprecher-Verbindungsleitung mit Lautstärkeregelung
Reinigungshinweise	Gerät vom Stromnetz trennen, mit sauberem Tuch reinigen; keine Flüssig- oder Aerosolreiniger verwenden
Sicherheitshinweise	Nicht Regen oder Feuchtigkeit aussetzen; keine vom Benutzer zu wartenden Teile; von Wasserquellen fernhalten
Entsorgung	WEEE-konform; nicht als unsortierten Siedlungsabfall entsorgen

Häufig gestellte Fragen - SP 120E BLAUPUNKT

Wie koppele ich mein Bluetooth-Gerät mit dem SP 120E?

Schalten Sie Bluetooth an Ihrem Gerät ein, suchen Sie nach Geräten, wählen Sie 'SP120' aus der Liste. Wenn Sie dazu aufgefordert werden, geben Sie das Passwort '0000' ein. Die LED blinkt während des Koppelvorgangs einmal pro Sekunde und leuchtet dauerhaft blau, wenn die Verbindung hergestellt ist.

Warum hat das System keinen Strom?

Überprüfen Sie, ob der AC/DC-Adapter richtig am Gerät angeschlossen und in eine funktionierende Steckdose eingesteckt ist. Stellen Sie sicher, dass das Netzkabel nicht beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Warum kommt kein Ton aus den Lautsprechern?

Stellen Sie sicher, dass die Lautstärke aufgedreht ist. Überprüfen Sie, ob die Lautsprecher korrekt am Gerät angeschlossen sind (rechts an R, links an L). Überprüfen Sie auch, ob das externe Audiogerät ordnungsgemäß angeschlossen ist und abspielt.

Wie groß ist die Bluetooth-Reichweite des SP 120E?

Die Betriebsreichweite zwischen diesem Gerät und einem Bluetooth-Gerät beträgt ca. 10 Meter. Hindernisse oder Störungen durch andere elektronische Geräte können diese Reichweite verringern.

Kann ich mehrere Bluetooth-Geräte gleichzeitig verbinden?

Ja, das System unterstützt die Kopplung mehrerer Geräte (bis zu 8). Es kann jedoch jeweils nur ein Gerät Musik abspielen. Um zu wechseln, trennen Sie das aktuelle Gerät und verbinden Sie ein anderes.

Wie sollte ich das SP 120E-System reinigen?

Trennen Sie das System vor der Reinigung immer vom Stromnetz. Verwenden Sie ein sauberes, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Flüssig- oder Aerosolreiniger, da diese Schäden verursachen können.

Was soll ich tun, wenn die Audioqualität über Bluetooth schlecht ist?

Bewegen Sie das Bluetooth-Gerät näher an das System und entfernen Sie alle Hindernisse dazwischen. Stellen Sie sicher, dass keine anderen elektronischen Geräte Störungen verursachen. Der Empfang kann sich bei Nähe verbessern.

Warum kann ich mein Bluetooth-Gerät nicht mit dem System verbinden?

Überprüfen Sie, ob die Bluetooth-Funktion an Ihrem Gerät aktiviert ist. Stellen Sie sicher, dass sich das System im Kopplungsmodus befindet (nicht bereits mit einem anderen Gerät verbunden). Überprüfen Sie, ob Ihr Gerät die erforderlichen Bluetooth-Profile (A2DP) unterstützt. Wenn Sie immer noch keinen Erfolg haben, trennen Sie alle gekoppelten Geräte und versuchen Sie es erneut.

Welche Stromversorgungsanforderungen hat der SP 120E?

Das System benötigt AC ~230V / 50Hz Netzstrom über den mitgelieferten AC/DC-Adapter, der DC 15V 2A ausgibt. Stellen Sie vor der Verwendung sicher, dass Ihre örtliche Netzspannung übereinstimmt.

Wie sollte ich das Produkt am Ende seiner Lebensdauer entsorgen?

Entsorgen Sie das Produkt nicht als unsortierten Siedlungsabfall. Es unterliegt der WEEE-Richtlinie (2002/96/EG). Nutzen Sie die verfügbaren Rückgabe- und Sammelsysteme für die ordnungsgemäße Wiederverwertung. Batterien, falls vorhanden, müssen gemäß den örtlichen Vorschriften getrennt entsorgt werden.

BEDIENUNGSANLEITUNG SP 120E BLAUPUNKT

Bluetooth 2.1 Lautsprecher System

Bedienungsanleitung Instruction Manual

BLAUPUNKT

Inhaltsverzeichnis

Inhaltsverzeichnis 2

Einleitung....3

Sicherheitshinweise 4

Bedienungsanleitung und Warnhinweise....4

Installation....4

Netzanschluss und Bedienung 5

Service und Reparaturen....6

Kopf- und Ohrhörer - Vorsichtsmaßnahmen 7

Reinigung....8

Entsorgung von Elektro- und Elektronik-Altgeräten 8

Seriennummer 8

Lieferumfang 8

Anschlüsse und Bedienelemente 9

Lautsprecheranschluss 9

Anschluss eines externen Audio-Geräts 10

Anschluss des Gleichstrom-/Wechselstromadapters 11

Anschluss und Wiedergabe vom Bluetooth-Gerät 12

Verbindungsaufbau (Pairing) mit einem bluetooth-fähigen Gerät 12

Musik vom Bluetooth-Gerät hören 13

Fehlerbehebung 14

Technische Daten 16

Konformitätserklärungen und Benutzungsbereich 17

EG-Konformitätserklärung 17

Bluetooth-Konformitätserklärung 17

EU-Richtlinie 2002/96/E (WEEE) 18

Produktmarkierung für elektronische und elektrische Geräte 18

Einleitung

Vielen Dank, dass Sie unser Produkt erworben haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Bluetooth 2.1 Lautsprecher System SP 120.

Diese Bedienungsanleitung enthält detaillierte Informationen und Anweisungen, die Ihnen helfen sollen, auf einfachem Wege das Beste aus Ihrem neuen Bluetooth 2.1 Lautsprecher System herauszuholen.

Lesen Sie bitte alle diese Informationen sorgfältig durch, bevor Sie Ihr neues Bluetooth 2.1 Lautsprecher System in Betrieb nehmen!

Unter keinen Umständen ist der Hersteller verantwortlich für:

• Verlust oder Beschädigung von persönlichen Daten;
• Mittelbare Schäden an der Soft- oder Hardware, die durch falsche Bedienung entstanden sind; • Reparaturen Ihres Produkts; • oder andere Unfälle.

Sollten die Anweisungen dieser Bedienungsanleitung vom Benutzer missverstanden werden, war es nicht vorauszusehen, deshalb ist der Hersteller auch für mögliche Schäden, die durch die Nutzung dieser Bedienungsanleitung entstanden sind, nicht verantwortlich. Dies gilt auch für alle Ansprüche Dritter, die aus Benutzung dieses Produkts oder dieser Bedienungsanleitung entstehen können.

Wir behalten uns vor, Informationen in dieser Bedienungsanleitung und technische Spezifikationen ohne vorherige Ankündigung zu ändern.

Das von Ihnen erworbene Gerät ist für die gewerbliche Nutzung nicht vorgesehen.

Achtung:

Das Aussehen und die Funktionen des Geräts können ohne Ankündigung verändert werden.

Sicherheitshinweise

Bedienungsanleitung und Warnhinweise

ACHTUNG: UM DIE STROMSCHLAGGEFAHR ZU VERMEIDEN, ÖFFNEN SIE NIEMALS DAS GEHÄUSE. DARIN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN SOLLEN. ALLE REPARATUREN SOLLEN VON QUALIFIZIERTEN FACHKRÄFTEN DURCHGEFÜHRT WERDEN.

Das Pfeilblitzsymbol in einem gleichseitigen Dreieck warnt den Benutzer vor nicht isolierten Teilen mit "gefährlicher Spannung", die sich im Gerät befinden. Diese Spannung kann so hoch sein, dass Stromschlaggefahr besteht.

Das Ausrufezeichen in einem gleichseitigen Dreieck weist den Benutzer auf wichtige Betriebs- und Wartungshinweise in den technischen Unterlagen wie in dieser Bedienungsanleitung hin. Nichtbeachtung dieser Hinweise kann zu Verletzungen oder zur Beschädigung des Geräts führen.

Das CE-Zertifizierungssymbol weist darauf hin, dass wir das Produkt getestet und attestiert haben, um seine Übereinstimmung mit allen gültigen Vorschriften und Anforderungen der EU festzustellen.

1. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung für Ihre Sicherheit sorgfältig und vollständig durch.
2. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen an einem sicheren Ort auf.
3. Die Bedienungsanleitung dient dazu, Sie mit den Funktionen und der Wartung des Geräts vertraut zu machen. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte unbedingt an unseren Service.
4. Lesen und befolgen Sie alle Warnhinweise auf dem Gerät und in der Bedienungsanleitung.
5. Das Gerät soll gemäß den Anweisungen und Diagrammen, die sich in dieser Bedienungsanleitung befinden, installiert und bedient werden.

Installation

1. Installieren Sie das Gerät gemäß den Herstelleranweisungen und lokalen Vorschriften.
2. Das Gerät ist bestimmt für den Gebrauch in moderaten Klimazonen. Verwenden Sie das Gerät nicht in tropischen Klimazonen.
3. Stellen Sie das Gerät nicht an schlecht belüftete Plätze. Vermeiden Sie auch schmutzige oder staubige Plätze. Wählen Sie keine instabilen oder beweglichen bzw. vibrierenden Flächen. Am besten stellen Sie das Gerät in eine saubere, gut belüftete und trockene Umgebung.
4. BELÜFTUNG: Das Gerätegehäuse hat Öffnungen und Spalten, die der notwendigen Ventilation dienen. Stellen Sie sicher, dass die Ventilationsöffnungen des Geräts nicht versperrt werden (z. B. mit einem Stück Stoff oder mit einem anderen Material), sonst kann das Gerät überhitzen oder nicht richtig funktionieren. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppiche oder ähnliche Flächen, wo die Ventilationsöffnungen leicht verstopft werden können. Stellen Sie das Gerät nicht in geschlossene Räume wie z. B. auf Bücherregale oder in eingebaute Schränke, es sei denn, Sie lassen genug Raum (mindestens 5 cm) um das Gerät herum. Lassen Sie genug Raum (mindestens 5 cm) um das Gerät herum. Stellen Sie sicher, dass Luft um das Gerät frei zirkulieren kann.
5. WASSER und FEUCHTIGKEIT: Um Brand oder elektrischen Schlägen vorzubeugen, setzen Sie das Gerät niemals dem Regen oder der Feuchtigkeit aus.
6. WARNUNG: Benutzen Sie elektrische Geräte niemals in der Nähe von Wasser, z. B. nah an Badewannen, Waschbecken, Schwimmbecken, Ausgussbecken, in feuchten Kellern oder an ähnlichen Orten. Stellen Sie das Gerät nicht in die Nähe von fließendem, spritzendem oder tropfendem Wasser.
7. WÄRME: Stellen Sie das Gerät nicht in die Nähe von anderen Geräten, die starke Wärme oder magnetischen Fluss ausstrahlen, wie z. B. in die Nähe von Verstärkern, Heizkörpern, Heizlüftern und Öfen. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus.
8. Stellen Sie keine Gegenstände mit offener Flamme oder mit Wasser wie z. B. Kerzen oder Blumenvasen aufs Gerät. Stellen Sie keine schweren Gegenstände aufs Gerät.

Netzanschluss und Bedienung

1. ENERGIEQUELLE: Das Gerät darf nur an die Stromversorgung angeschlossen werden, die in dieser Bedienungsanleitung genannt oder auf seinem Typenschild angegeben wird. Wenn Sie sich nicht sicher sind, über welche Art von Spannung Ihr Stromnetz verfügt, wenden Sie sich an Ihren Fachhändler oder an Ihr Stromversorgungsunternehmen.
2. WARNUNG: Der Netzstecker (Gleichstrom-/Wechselstromadapter) wird als Trennschalter zur Unterbrechung der Stromversorgung benutzt. Deswegen muss der Netzstecker jederzeit betriebsfähig und zugänglich sein.
3. Benutzen Sie ausschließlich die Zubehörteile (Gleichstrom-/Wechselstromadapter, Lautsprecher), die vom Hersteller geliefert oder empfohlen werden.
4. Wenn der Netzstecker (der Gleichstrom-/Wechselstromadapter) an die Wandsteckdose angeschlossen ist, ist auch das Gerät an die Stromversorgung angeschlossen, selbst wenn Sie das Gerät mit dem Netzschalter ON/OFF ausgeschaltet haben.
5. ÜBERLASTUNG: Überlasten Sie niemals die Wandsteckdosen,

Verlängerungskabel oder Mehrfachsteckdosen. Andernfalls besteht Brand- und Stromschlaggefahr.

1. STROMKABELSCHUTZ: Stromkabel sollen so verlegt werden, dass niemand darauf treten kann. Stromkabel dürfen nicht zwischen Gegenständen eingeklemmt werden. Stellen Sie keine Gegenstände auf die Stromkabel.

Achten Sie besonders auf die Verbindungsstellen zwischen Kabeln und Steckern, Kabeln und Verlängerungskabeln sowie Kabeln und dem Gerät.

1. Versuchen Sie niemals den Netzstecker (Gleichstrom-/Wechselstromadapter) oder das Netzkabel selbst zu reparieren. Der Netzstecker (der Gleichstrom-/Wechselstromadapter) und das Netzkabel dürfen nur von einem qualifizierten Fachbetrieb gewechselt werden.
2. Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie das Netzkabel (den Gleichstrom-/Wechselstromadapter) aus der Steckdose. Fassen Sie am Netzstecker. Ziehen Sie niemals direkt am Netzkabel. Berühren Sie das Netzkabel niemals mit feuchten Händen.
3. GEWITTER: Bei Gewitter trennen Sie das Gerät vom Stromnetz, um Überspannungsschäden durch Blitzschlag vorzubeugen.
4. Wenn Sie externe Geräte an das Lautsprechersystem anschließen, schalten Sie es aus und ziehen Sie den Netzstecker aus der Steckdose. Die externen Geräte, die Sie an das Lautsprechersystem anschließen, sollten ebenfalls ausgeschaltet und von der Stromversorgung getrennt werden.
5. Versuchen Sie niemals irgendwelche Operationen mit diesem Gerät durchzuführen, die nicht in dieser Bedienungsanleitung genannt und beschrieben werden. Auf diese Weise können Sie das Gerät irreparabel beschädigen. Dies kann auch zum sofortigen Verlust des Garantieanspruchs führen.
6. Schieben Sie keine Gegenstände durch die Öffnungen hinein. Sie können dabei spannungsführende Teile berühren oder Bauteile kurzschließen. Sprühen oder schütten Sie niemals irgendwelche Flüssigkeiten direkt auf das Gerätegehäuse. Dabei besteht Brand- und Stromschlaggefahr.
7. Updates finden Sie auf unserer Website www.blaupunkt.com. Wünschen Sie die Konformitätserklärung, wenden Sie sich bitte an [e-mail].

Service und Reparaturen

1. REPARATUREN: Alle Reparaturen dürfen nur von qualifiziertem und autorisiertem Fachpersonal durchgeführt werden. Versuchen Sie niemals, das Gerät selbst zu reparieren. Dies kann zum sofortigen Verlust des Garantieanspruchs führen. Im Inneren des Gerätes befinden sich keine Teile, die vom Benutzer bedient oder gewartet werden sollen.
2. WARTUNG: Sollte Ihr Gerät fachgerechte Wartung oder Überprüfung benötigen, wenden Sie sich bitte an Ihren Fachhändler oder an unser Service-Center.
3. Versuchen Sie niemals, das Gerät zu zerlegen oder umzubauen. Dies kann zum sofortigen Verlust des Garantieanspruchs führen.
4. SERVICE KONTAKTIEREN: Wenn die folgenden Umstände auftreten, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an unser Service:

a. Das Stromkabel oder der Netzstecker (Gleichstrom-/Wechselstromadapter) ist beschädigt.

b. In das Gerät ist Flüssigkeit eingedrungen.

c. Das Gerät ist dem Regen oder der Feuchtigkeit ausgesetzt worden.

d. In das Gerät sind Gegenstände eingedrungen.

e. Wenn das Gerät nicht einwandfrei funktioniert oder irgendwelche merkwürdigen Veränderungen in seiner Leistung auftreten, obwohl die Hinweise der Bedienungsanleitung strikt befolgt werden.

f. Wenn das Gerät (das Gehäuse) z. B. nach einem Fall oder Schlag mechanisch beschädigt wird.

1. Wenn das Gerät nicht ordnungsgemäß funktioniert, stellen Sie nur diese Bedienelemente ein, die in der Bedienungsanleitung benannt werden. Wenn Sie andere Bedienelemente unsachgemäß einstellen, können Sie das Gerät beschädigen. Wenn Sie nicht imstande sind, den normalen Betrieb des Geräts wiederherzustellen, schalten Sie es aus und trennen Sie es von der Stromversorgung. Anschließend setzen Sie sich in Verbindung mit unserem Service.
2. Versuchen Sie niemals das Gehäuse zu öffnen, weil lebensgefährliche Spannung im Gerät vorhanden ist. Es besteht Verletzungsgefahr. Wenden Sie sich bitte an unseren Service, sollte dies notwendig sein.
3. ERSATZTEILE: Wenn irgendwelche Teile ersetzt werden müssen, achten Sie bitte darauf, dass nur solche Ersatzteile verwendet werden, die vom Hersteller zugelassen werden oder dieselben Eigenschaften haben wie das Originalteil. Wenn nicht zugelassene Ersatzteile verwendet werden, besteht unter anderem Brand- und Stromschlaggefahr.
4. SICHERHEITSKONTROLLE: Nach Abschluss aller Reparaturarbeiten sollen Sie vom Reparaturfachbetrieb eine Sicherheitsüberprüfung des gesamten Geräts durchführen lassen, um sicherzustellen, dass sich das Produkt in einem einwandfreien Zustand befindet.

Kopf- und Ohrhörer - Vorsichtsmaßnahmen

1. Stellen Sie die Ohrhörer/Kopfhörer nicht auf die höchste Lautstärke ein. Es kann für Sie und andere gefährlich sein.
2. Bevor Sie die Lautsprecher an die Haupteinheit anschließen, stellen Sie die Lautstärke auf ein niedriges Niveau ein.
3. Wenn Sie die Ohrhörer/Kopfhörer benutzen, nehmen Sie Rücksicht auf die Umgebung und stellen Sie nicht die höchste Lautstärke ein.
4. Wenn Sie Ohrsausen spüren, sollen Sie unverzüglich die Lautstärke verringern oder überhaupt das Gerät ausschalten.
5. Die Ohrenärzte empfehlen, die Ohrhörer/Kopfhörer nicht ununterbrochen zu benutzen.

Reinigung

1. Vor der Reinigung schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.
2. Zur Reinigung verwenden Sie keine Flüssigreiniger oder Reiniger in Spraydosen. Sprühen oder schütten Sie niemals irgendwelche Flüssigkeit direkt aufs Gehäuse.
3. Wischen Sie das Display und Gehäuse mit einem weichen, trockenen und fusselfreien Tuch ab. Auf diese Weise können Sie Staub und andere Partikeln entfernen.

Entsorgung von Elektro- und Elektronik-Altgeräten

1. Wenn sich das Symbol eines durchgestrichenen Abfalleimers auf einem Produkt oder in seiner Bedienungsanleitung befindet, erfüllt dieses Produkt die Voraussetzungen der EU-Richtlinie 2002/96/EC.

1. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll an dafür staatlich vorgesehenen Stellen entsorgt werden.
2. Mit der ordnungsgemäßen Entsorgung von Elektro- und Elektronik-Altgeräten vermeiden Sie Umweltschäden und schützen Sie Ihre Gesundheit.
3. Weitere Informationen zur Entsorgung von Elektro- und Elektronik-Altgeräten erhalten Sie bei Ihrer Gemeindeverwaltung oder im Fachgeschäft, wo Sie das Gerät erworben haben.
4. Bevor Sie ein Altgerät verschrotten, entfernen Sie die Batterien aus der Fernbedienung, um sie ordnungsgemäß an einer Sammelstelle zu entsorgen.
5. In vielen Ländern der EU ist die Entsorgung von Elektro- und Elektronik-Altgeräten über den Haus- und/oder Restmüll ab 13.8.2005 verboten - in Deutschland ab 28.3.2006.

Seriennummer

Die Seriennummer finden Sie auf der Rückseite des Geräts. Diese Nummer gilt ausschließlich für dieses Gerät und ist sonst niemandem bekannt.

Lieferumfang

Prüfen Sie bitte, ob sich die folgenden Teile im Lieferumfang befinden:

1. Haupteinheit (Lautsprechersystem) x 1
2. Lautsprecher x 2
3. Gleichstrom-/Wechselstromadapter (AC-/DC-Adapter) x 1
4. Bedienungsanleitung x 1
5. Audio-Anschlusskabel x 1
6. Lautsprecheranschlusskabel mit Lautstärkeregler und Ein-/Ausschalter

Sollten irgendwelche Teile in Ihrer Lieferung fehlen, setzen Sie sich unverzüglich mit Ihrem Händler in Verbindung.

Anschlüsse und Bedienelemente

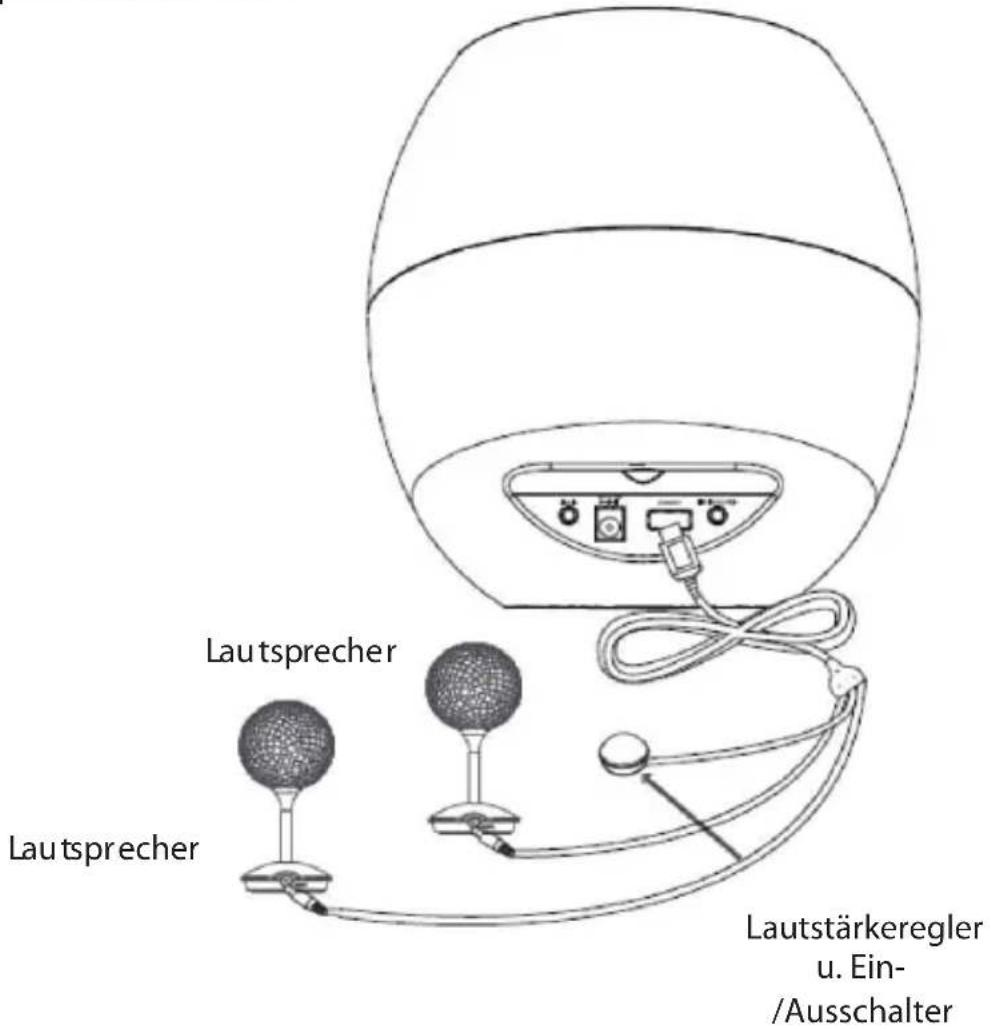

Lautsprecheranschluss

1. Um die mitgelieferten Lautsprecher an die Haupteinheit anzuschließen, benutzen Sie das mitgelieferte Lautsprecher-Anschlusskabel.
2. Schließen Sie den Steckverbinder des mitgelieferten Lautsprecheranschlusskabels an die Eingangsbuchse CONNECT auf der Rückseite der Haupteinheit an.
3. Verbinden Sie die beiden Lautsprecherstecker des Lautsprecher-Anschlusskabels mit den mitgelieferten Lautsprechern. Dabei schließen Sie den Stecker des rechten Lautsprechers an die rote Eingangsbuchse R und den Stecker des linken Lautsprechers an die weiße Eingangsbuchse L an.
4. Um das Gerät ein- und nach dem Gebrauch auszuschalten, drehen Sie den Lautstärkeregler-Knopf nach links oder rechts, bis Sie ein Klicken hören.

Vorsicht! Bevor Sie das Gerät einschalten, müssen Sie es an die Stromversorgung anschließen. Für die Einzelheiten sehen Sie die folgenden Kapitel.

1. Um die Lautstärke einzustellen, drehen Sie den Lautstärkeregler-Knopf nach links oder rechts.

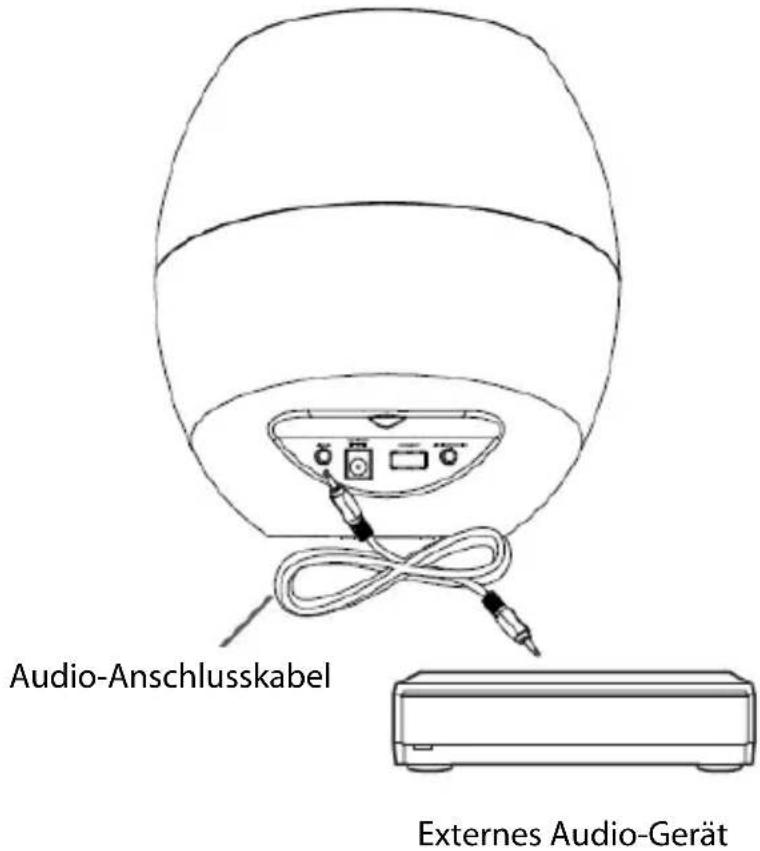

Anschluss eines externen Audio-Geräts

1. Um ein externes Audio-Gerät an das Lautsprechersystem anzuschließen, benutzen Sie das mitgelieferte Audio-Anschlusskabel.
2. Das Lautsprechersystem ist mit zwei Audio-Eingängen LINE IN ausgestattet, die Sie wahlweise benutzen können, um ein externes Audio-Gerät an die Haupteinheit anzuschließen.
3. Mit dem mitgelieferten Audio-Anschlusskabel verbinden Sie einen der Audio-Eingänge LINE IN der Haupteinheit mit dem entsprechenden Ausgang Ihres externen Audio-Geräts.

Anmerkungen:

1. Wenn Sie die Geräte aneinander anschließen, schalten Sie sie aus und trennen Sie sie von der Stromversorgung.
2. Sehen Sie in der Bedienungsanleitung des externen Audio-Geräts nach, wie es an die anderen Geräte angeschlossen werden soll.

Anmerkungen:

1. Weder die iPhone-Dockingstation noch das Anschlusskabel befinden sich im Lieferumfang.
2. Sehen Sie in der Bedienungsanleitung Ihrer iPhone-Dockingstation nach, wie sie an ein Lautsprechersystem angeschlossen werden soll.
3. Stellen Sie sicher, dass Ihre Dockingstation mit dem iPhone kompatibel ist.

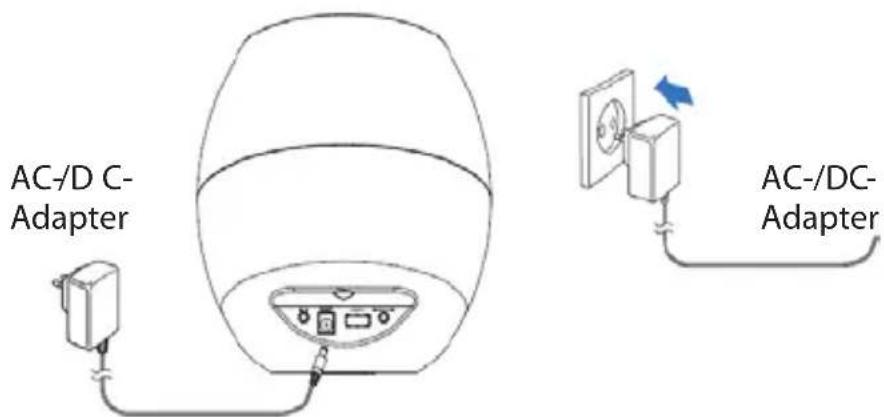

Anschluss des Gleichstrom-/Wechselstromadapters

1. Nachdem Sie die Lautsprecher und eventuell die externen Geräte mit der Haupteinheit verbunden haben, schließen Sie das Lautsprechersystem mit dem gelieferten Gleichstrom-/Wechselstromadapter (AC-/DC-Adapter) an die Stromversorgung an.
2. Dafür schließen Sie den Wechselstromstecker (AC) des AC-/DC-Adapters an die Wandsteckdose und den Gleichstromstecker (DC) des AC-/DC-Adapters an die Gleichstrombuchse DC 15V auf der Rückseite der Haupteinheit an.

Anmerkung:

Trennen Sie das Gerät von der Stromversorgung, wenn Sie es für längere Zeit nicht benutzen.

Anschluss und Wiedergabe vom Bluetooth-Gerät

Verbindungsaufbau (Pairing) mit einem Bluetooth-fähigen Gerät

Um ein Bluetooth-Gerät an das Lautsprechersystem anzuschließen, müssen Sie zwischen den beiden Geräten eine Verbindung (Pairing) aufbauen. Diese Verbindung (Pairing) soll nur einmal hergestellt werden.

Anmerkungen:

1. Die Betriebsreichweite zwischen dem Lautsprechersystem und dem Bluetooth-Gerät beträgt höchstens ca. 10 Meter.
2. Hindernisse zwischen dem Lautsprechersystem und dem Bluetooth-Gerät können die Betriebsreichweite wesentlich verringern.
3. Bevor Sie ein Bluetooth-Gerät an das Lautsprechersystem anschließen, machen Sie sich mit den Bluetooth-Möglichkeiten Ihres Geräts vertraut.
4. Nicht alle Bluetooth-Geräte sind kompatibel mit dem Lautsprechersystem.

Um ein Bluetooth-Gerät an das Lautsprechersystem anzuschließen:

1. Schalten Sie die Bluetooth-Funktion des Geräts ein, das Sie an das Lautsprechersystem anschließen wollen.
2. Suchen Sie ein anderes aktives Bluetooth-Gerät (das Lautsprechersystem).

a. Wenn es keine Verbindung mit einem anderen Bluetooth-Gerät gibt, leuchtet die LED-Anzeige einmal pro Sekunde.

b. Wenn die Verbindung mit einem anderen Bluetooth-Gerät bereits steht, leuchtet die blaue LED-Anzeige hell.

1. Wählen Sie die Option SP 120 von der Verbindungsliste (Pairing-Liste), die auf Ihrem Bluetooth-Gerät erscheint.
2. Geben Sie das voreingestellte Passwort „0000“ ein. Manche Bluetooth-Geräte brauchen keine Passwörter, um eine direkte Verbindung (Pairing) mit dem Lautsprechersystem herzustellen.

Anmerkungen:

1. Wenn Sie das Bluetooth-Gerät außerhalb der Betriebsreichweite des Lautsprechersystems verlegen, wird die Verbindung abgebrochen.
2. Wollen Sie die Verbindung wiederherstellen, bewegen Sie das Bluetooth-Gerät in die Betriebsreichweite des Lautsprechersystems.
3. Das Bluetooth-Gerät stellt die Verbindung (Pairing) her und geht in den Pairing-Modus über. Ein anderes Bluetooth-Gerät kann gesucht werden, um eine Verbindung (Pairing) herzustellen.
4. Wenn das Lautsprechersystem die Verbindung mit dem Bluetooth-Gerät beendet, geht das Gerät in den Pairing-Modus über. Ein anderes Bluetooth-Gerät kann gesucht werden, um eine Verbindung (Pairing) herzustellen.

Musik vom Bluetooth-Gerät hören

Wenn das angeschlossene Bluetooth-Gerät das A2DP-Protokoll (Advanced Audio Distribution Profile) unterstützt, können Sie die Musik vom Speicher des Bluetooth-Geräts über das Lautsprechersystem hören.

A2DP ist eine Technik, die man benutzt, um Stereo-Audio-Signale drahtlos über Bluetooth an ein Empfangsgerät zu senden.

Um die Musik von einem Bluetooth-Gerät zu hören:

1. Stellen Sie die Verbindung (Pairing) zwischen dem Bluetooth-Gerät und dem Lautsprechersystem her.
2. Starten Sie die Musikwiedergabe vom angeschlossenen Bluetooth-Gerät.

Anmerkungen:

Wenn Sie während der Wiedergabe vom Bluetooth-Gerät andere Geräte an das Lautsprechersystem anschließen, wird das Abspielen von Dateien des Bluetooth-Geräts fortgesetzt.

Fehlerbehebung

Bevor Sie sich mit unserem Service in Verbindung setzen, prüfen Sie bitte, ob sich der Fehler anhand dieser Liste beheben lässt. Erst wenn das nicht der Fall ist, wenden Sie sich an unseren Service.

Störungen werden meistens nicht durch technische Mängel oder Defekte des Geräts verursacht, sondern durch Bedienungsfehler, deswegen sind sie leicht zu beheben.

Die häufigsten Ursachen von Störungen sind nicht angeschlossene oder falsch (zu schwach) angeschlossene Stecker (Kabel).

Vorsicht!

Versuchen Sie niemals, das Gerät selbst zu reparieren oder das Gehäuse zu öffnen. Dies kann zum sofortigen Verlust des Garantieanspruchs führen.

Keine Ausgabeleistung

1. Stellen Sie sicher, dass der Gleichstrom-/Wechselstromadapter (AC-/DC-Adapter) fest an die Netzsteckdose und an die Gleichstrombuchse auf der Rückseite des Geräts angeschlossen ist.
2. Stellen Sie sicher, dass die Netzsteckdose mit Strom versorgt wird.
3. Stellen Sie sicher, dass alle Komponenten des Lautsprechersystems und die angeschlossenen Geräte richtig und fest verbunden sind.
4. Prüfen Sie, ob die Lautstärke nicht auf das Minimum eingestellt ist. Gegebenenfalls stellen Sie die Lautstärke entsprechend ein.

Kein Ton

1. Stellen Sie sicher, dass die Haupteinheit richtig und fest mit den mitgelieferten Lautsprechern verbunden ist.
2. Prüfen Sie, ob die Lautstärke nicht auf das Minimum eingestellt ist. Gegebenenfalls stellen Sie die Lautstärke entsprechend ein.
3. Stellen Sie sicher, dass das Lautsprechersystem richtig und fest mit der Audioquelle verbunden ist.

Probleme mit dem Bluetooth-Gerät

1. Es ist keine Musikwiedergabe mit dem Lautsprechersystem möglich, obwohl das Bluetooth-Gerät erfolgreich mit dem Lautsprechersystem verbunden worden ist. Das angeschlossene Bluetooth-Gerät kann nicht benutzt werden, um gemeinsam mit dem Lautsprechersystem Musik wiederzugeben.
2. Nach dem Anschluss eines Bluetooth-Geräts ist die Tonqualität mangelhaft. Der Empfang des Bluetooth-Signals ist zu schwach.

Verlegen Sie das Gerät näher an das Lautsprechersystem und/oder beseitigen Sie die Hindernisse zwischen dem Gerät und dem Lautsprechersystem.

1. Das Bluetooth-Gerät kann sich nicht mit dem Lautsprechersystem verbinden.

a. Das Bluetooth-Gerät unterstützt nicht die Profile, die vom Lautsprechersystem verlangt werden.

b. Die Bluetooth-Funktion des anzuschließenden Geräts ist nicht aktiv. Sehen Sie in der Bedienungsanleitung des Bluetooth-Geräts nach, wie man diese Funktion aktivieren soll.

c. Das Lautsprechersystem befindet sich im Pairing-Modus.

d. Das Lautsprechersystem ist bereits mit einem anderen bluetooth-fähigen Gerät verbunden. Trennen Sie dieses Bluetooth-Gerät und eventuell die anderen angeschlossenen Geräte vom Lautsprechersystem. Danach versuchen Sie nochmals, das Bluetooth-Gerät anzuschließen.

Technische Daten

Allgemeine

1. Stromversorgung: .... \~ 230V/50Hz
2. Gleichstromversorgung: 15V = 2A
3. Stromverbrauch: 8,5W
4. Ausgangsleistung: 10W x 2 + 25W(RMS)
5. Stromverbrauch im Standby-Modus: .... ≤0,5 W
6. Abmessungen:

a. Haupteinheit: 175 x 198 mm

b. Lautsprecher: 40 x 95 mm

Bluetooth

1. Kommunikationssystem: Bluetooth Standard Version 2.1 u. EDR
2. Ausgang: Bluetooth Standard Power Class 2
3. Max. Betriebsreichweite ca. 10 m
4. Frequenzbereich: 2,4 GHz Bereich (2,4000 GHz – 2,4835 GHz)
5. Kompatible Bluetooth-Profile: Advanced Audio Distribution Profile (A2DP)
6. Gleichzeitig unterstützte Geräte (Pairing)...... bis zu 8 Geräte
7. Unterstützte Codecs: c. Empfang: ....SBC (Sub Band Codec) d. Übertragung: ....SBC (Sub Band Codec)

Wir behalten uns vor, die technische Spezifikation ohne vorherige Ankündigung zu ändern.

Konformitätserklärungen und Benutzungsbereich

EG-Konformitätserklärung

Artikel-Nummer: SP 120

Handelsname: Blaupunkt Competence Center Audio M3 Electronic GmbH Zuständige Vertragspartei: M3 Electronic GmbH, Gutenbergstraße 5, D-65830 Kriftel, Germany.

Blaupunkt Competence Center Audio M3 Electronic GmbH erklärt hiermit, dass das Produkt der Klasse 1 die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG erfüllt.

Die vollständige Konformitätserklärung erhalten Sie von: [e-mail].

Bluetooth-Konformitätserklärung

Bluetooth®

Blaupunkt Competence Center Audio M3 Electronic GmbH erklärt hiermit, dass das Produkt die Bluetooth-Lizenzanforderungen erfüllt. Weitere Informationen können Sie auf der Webseite https://www.bluetooth.org/apps/content finden.

EU-Richtlinie 2002/96/E (WEEE)

Produktmarkierung für elektronische und elektrische Geräte

Markierung	Produktmarkierung für elektronische und elektrische Geräte ge mäß den Normen Elektr oG und DIN EN 50419
	Um klare Identifizierung des in Deutschland ansässigen Herstellers (einschließlich Quasihersteller/Importeurs) zu gewährleisten, soll eine eindeutige Information über den Hersteller am Produkt auf folgende Weise angebracht werden:BLAUPUNKT Competence Centre Audio, M3 Electronic GmbH, Gutenbergstrasse 5, D-65830 Kriftel, Germany - www.blaupunkt.comEingetragenes Warenzeichen: BLAUPUNKTEingetragene Firmennummer: DE8846 1756Außerdem, ab 24. März 2006 sollen sich das Produktionsdatum (Monat und Jahr) / Abfalleimersymbol / Information / Stabsymbol auf dem Produkt befinden.Die Markierung soll zugänglich, gut leserlich, haltbar, schwer zu entfernen und untilgbar sein.Wenn keine Markierung auf dem Produkt wegen seiner Größe, Funktionalität oder anderen Merkmale angebracht werden kann, soll sie an das Produktetikett befestigt werden oder in der Bedienungsanleitung bzw. Garantiekarte des Produkts eingeschlossen werden.Wenn es keine dieser Möglichkeiten besteht, soll die Markierung auf der Verpackung angebracht werden.Die Abmessungen der Markierung sollen proportional sein. Die Höhe des schwarzen Stabs soll mindestens 1 mm betragen.
Schadstoffverbote ab 1. Juli 2006 (Importdatum)
Ab 1. Juli 2006 darf ein Gerät auf dem Markt ver lauft werden w en n es folgerde Voraussetzungen erfüllt:- Max 0,1% des Gewichts de homogenen Materia b bes teht aus:Ble j Quecksilber, sechswertigem Chrom, poly bromiertem Biphenyl (PBB), poly bromiertem Diphenylet her(PBDE)- Max. 0,01% des Gewichts des homogenen Materials be steht aus:K admium
Dieses Gerät darf nicht in dem Hausmüll entsorgt werden.Die Entsorgung darf ausschließlich lokalen Entsorgern in Ihrem Wohngebiet erfolgen.

Vor dem Anschluss

(ca. 14 Ct/Min. aus dem dt. Festnetz,

max. 42 Ct/Min. aus dem Mobilfunknetz)

Service Hotline Österreich (Austria): Tel. [phone]

(ca. 14,5 Ct/Min. aus dem österr. Festnetz,

max. 31,5 Ct/Min. aus dem Mobilfunknetz)
