BEDIENUNGSANLEITUNG 10032549 Klarstein

KLARSTEIN NIELSRYAK TEIN NIELSRYAK KLAR KLARSTEIN NIELSRYAK TEIN NIELSRYAK KLAR KLARSTEIN NIELSRYAK TEIN NIELSRYAK KLAR KLARSTEIN NIELSRYAK

KLARSTEIN

Gasgrill

Gas BBQ grill

CE

0359-19

0359

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

INHALT

Sicherheitshinweise 5

EInzelteile und Schrauben 6

Montage 8

Anschluss der Gasflasche am Gerät 16

Überprüfung auf Lecks 18

Anzünden 20

Reinigung und Pflege 21

Fehlersuche 22

Hinweise zur Entsorgung 23

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien und Verordnungen:

Verordnung (EU) 2016/426

KLARSTEIN

Artikelnummer	K104M1BKD1S /10032549
Beschreibung	Gasgrill für Außenbereiche
Gastyp	I3+(28-30/37)		I3B/P(30)	I3B/P(37)	I3B/P(50)
Gasdruck	Butan(G30)	Propan(G31)	Butan/Propan	Butan/Propan	Butan/Propan
Auslassdruck am Regulator	28-30mbar	37mbar	30mbar	37mbar	50mbar
Gesamtwärmeleistung	Hauptbrenner: 10,5 kW (763 g/h)Seitenbrenner: 3 kW (218 g/h)Infrarotbrenner: 3,5 kW (254 g/h)
Injektorgröße HauptbrennerSeitenbrennerSeitenbrenner (infrarot)	0,92 mm0,88 mm0,92 mm	0,92 mm0,88 mm0,92 mm	0,92 mm0,88 mm0,92 mm	0,86 mm0,79 mm0,86 mm	0,81 mm0,75 mm0,81 mm
Bestimmungsland	AT, CH, DE, CZ, SK
Stromversorgung LED	4x 1.5 V LED Lampe
Identifikationsnummer	0359CP1429
Seriennummer	100325490011804
Wichtige Hinweise	Benutzen Sie das Gerät nur im Freien.Lesen Sie sich die Bedienungsanleitung sorgfäl-tig durch.VORSICHT: Die zugänglichen Teile können während der Benutzung sehr heiß werden.Halten Sie Kinder vom Gerät fern.

Chal-Tec GmbH

Wallstraße 16

10179 Berlin

Deutschland

CE

0359-19

0359

SICHERHEITSHINWEISE

• Nur zur Verwendung im Freien
- Lesen Sie die Bedienhinweise
- Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf.

WARNUNG

Gefahr eines Brands oder einer Explosion.

Beachten Sie die Hinweise

• Lesen Sie vor Verwendung des Geräts die Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf.
• Nur im Freien verwenden.
• Zugängliche Tele können sehr heiß werden. Kinder fern halten.
• Bewegen Sie das Gerät während der Benutzung nicht.
• Drehen Sie nach der Verwendung den Gashahn an der Gasfl asche zu.
  • Bauen Sie das Gerät nicht um.
• Das Gerät muss während der Benutzung von brennbaren Stoffen fern gehalten werden.
• Der Druckregler und der Schlauch müssen richtig am Gerät angeschlossen sein. Zum Festziehen der Mutter auf dem Anschlussgewinde muss ein Schraubenschlüssel verwendet werden.
• Bewahren Sie im Gasgrillwagen während der Verwendung keine Gasfl aschen auf. Es ist untersagt, Gasfl aschen in das Gerät zu stellen.

Falls Sie Gas riechen:

1. Drehen Sie den Gashahn an der Gasfl asche zu.
2. Löschen Sie alle offenen Flammen. Keine elektrischen Geräte betreiben.
3. Den Bereich lüften.
4. Auf Lecks überprüfen wie in der Bedienungsanleitung beschrieben.
5. Wenn der Geruch weiterhin besteht, wenden Sie sich an dem Händler oder den Gaslieferanten.

Vorsichtsmaßnahmen

1. Überprüfen Sie nach jedem Auffüllen der Gasfl asche alle Verbindungen.
2. Überprüfen Sie nach Lecks nie mit einem Streichholz oder offenen Flammen.
3. Lagern Sie in der Nähe des Gasgrills nie Benzin oder andere entfl ammbare Dämpfe.
4. LP-Gasfl aschen, die nicht angeschlossen sind, dürfen nicht in der Nähe dieses Geräts oder eines anderen Geräts aufbewahrt werden.

Hinweise: Achten Sie darauf vor der Montage den Kunststoffschutz abzunehmen.

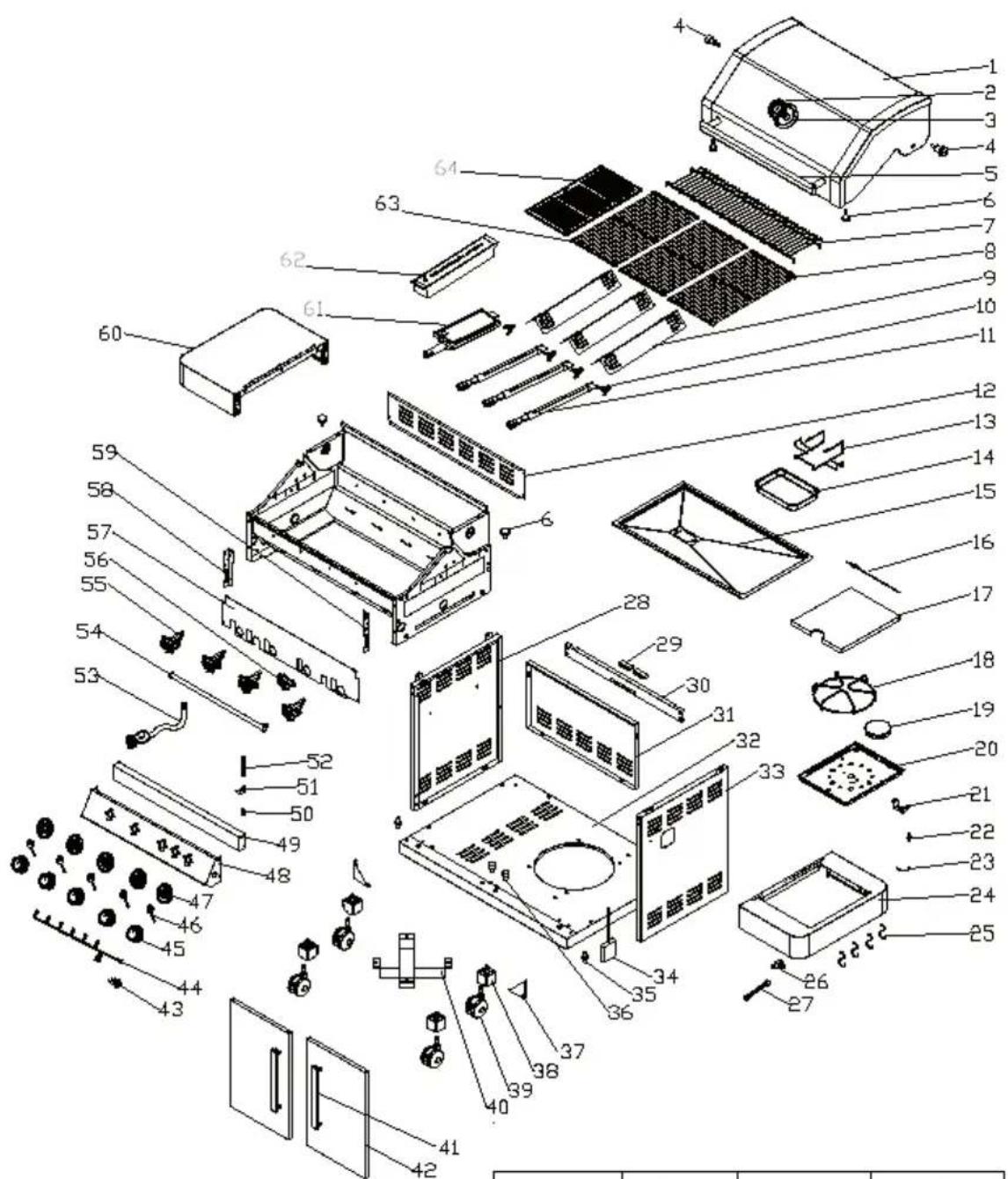

EINZELTEILE UND SCHRAUBEN

Nr.	Name Stk. Nr. Name Stk.
1	Deckel 1 33 Rechte Schrankwand 1
2	Thermometer 1 34 Batteriekasten 1
3	Sockel des Thermometers 1 35 Türspindel 2
4	Deckelspindel 2 36 Türriegel			2
5	Deckelhalterung	1 37 Regalhalter		4
6	Stoßschutz	4 38 Radfußstopfen		4
7	Warmhaltegestell	1 39 Rolle		4
8	Grillrost (450x295 mm)	1	40	Gasflaschenhalter	2
9	Flammenabdeckung	3	41	Türgriffe	2
10	Schnappfeder	4	42	Türen	2
11	Hauptbrenner	4 43 Taste		1
12	Rückwand des Kochraumes	1 44 Anschluss der Lampenplatine			1
13	Aufhängung der Fettschale	4	45	Bedienknopf	4
14	Fettbecher	1	46	Lampenplatine	4
15	Fettschale	1	47	Knaufsockel	4
16	Drehachse des Seitenbrenners	1 48 Bedienfeld		1
17	Deckel des Seitenbrenners	1	49	Dekoplatte	1
18	Schalenträger	1	50	Steckverbinder	1
19	Seitenbrenner	1	51	Feste Platte	1
20	Boden des Seitenbrenners	1	52	Wellrohr	1
21	Anschluss des Seitenbrenners	1 53 Gasregler 1
22	Funkenelektrode des Seitenbrenners	1 54 Trachealkombination		1
23	Draht des Seitenbrenners	1 55 Gasprüfung des Hauptbrenners			4
24	Rechter Beistelltisch	4 56 Gasprüfung des Seitenbrenners			1
25	Haken	1	57	Inneres Bedienfeld	1
26	Düse des Seitenbrenners	1	58	Linke Anschlussplatte	1
27	Wellrohr des Seitenbrenners	1 59 Rechte Anschlussplatte		1
28	Linke Schrankwand	1	60	Linker Seitentisch	1
29	Türmagnet	2	61	Infrarotbrenner	1
30	Türträger 1 62 Raucherbox			1
31	Rückwand des Schrankes	1	63	Grillrost (450x195 cm)	2
32	Bodenplatte des Schrankes	1	64	Kochplatte	1

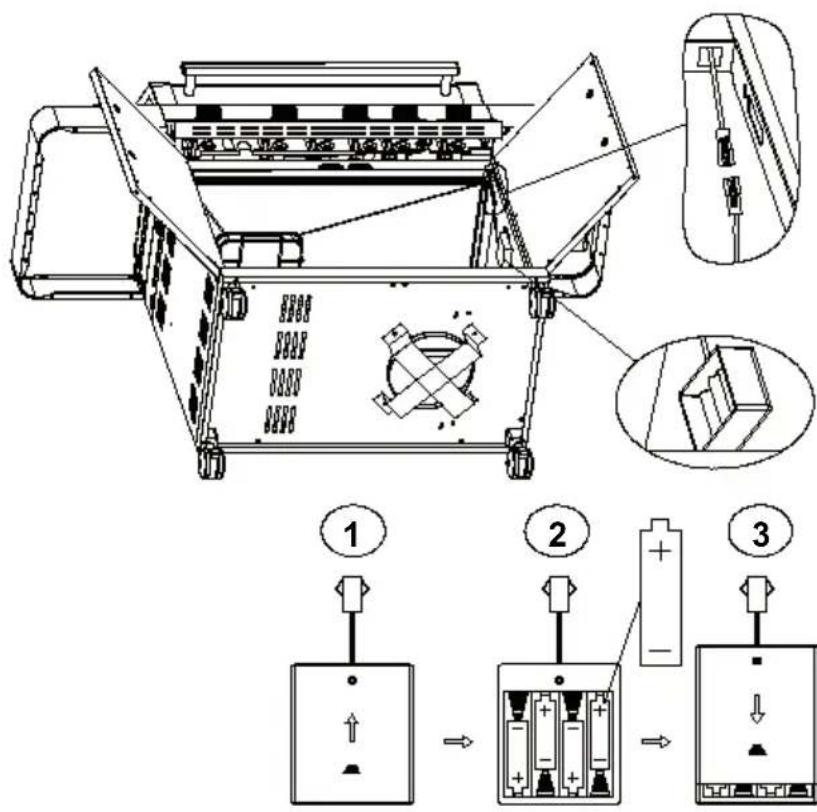

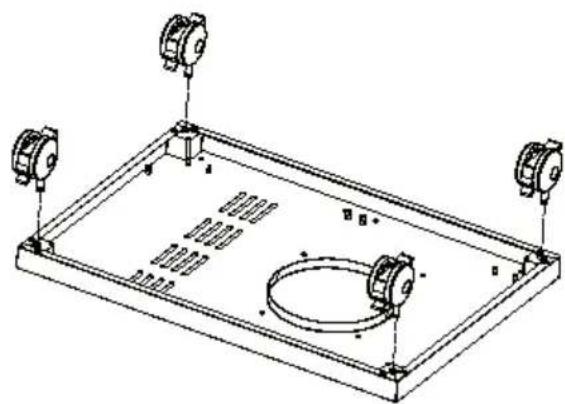

MONTAGE

VORSICHT

Verletzungsgefahr! Obwohl jede Anstrengung unternommen wurde, scharfe Kanten vom Grill zu entfernen, behandeln Sie alle Teile mit Vorsicht, um eine Verletzung zu vemeiden.

Benötigte Werkzeuge: Entweder ein Kreuzschlitzschraubendreher oder ein Schlitzschraubendreher. Entweder ein Schraubenschlüssel oder eine Zange.

Zusammenbau: Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie fortfahren. Suchen Sie sich einen großen, sauberen Bereich, an dem Sie den Grillwagen aufbauen können. Sehen Sie in die Liste des Lieferumfangs nach und schauen sich die Montagebilder an. Der Aufbau des Grills beinhaltet viele große Teile. Der Aufbau benötigt 2 Personen.

Hinweis: Nehmen Sie vor der Montage die Kunststoffkappe ab.

1

Der Infrarotbrenner hat ammenzügler

Hinweis: Der Infrarotbrenner hat keinen Flammenzügler

16

ANSCHLUSS DER GASFLASCHE AM GERÄT

• Der Gasgrill kann mit einer 5 kg-Gasflaschen betrieben werden. Der maximale Durchmesser sollte 31 cm sein und die maximale Höhe 60 cm betragen. Richten Sie sich nach den technischen Informationen wie in der Bedienungsanleitung beschrieben. Informieren Sie sich bei Ihrem örtlichen Händler nach der passenden Gasflasche für den Gasgrill.
• Das Gerät ist ausschließlich zur Verwendung mit einer Niederdruck-Butan- oder Propangasflasche mit einem flexiblen Schlauch geeignet, die mit einem Niederdruckregler verbunden sind.
• Der Schlauch muss an den Druckregler und Schlauchklemmen angeschlossen werden. Achten Sie darauf, dass der Schlauch nicht mit heißen Flächen in Berührung kommt.
• Verwenden Sie einen passenden Druckregler, der mit EN 12864 und EN 16129 konform sind. Der Regler und der Schlauch müssen mit den örtlichen Bestimmungen übereinstimmen.

Druckregler und Schlauch

Verwenden Sie nur Druckregler und Schläuche, die für Propangas für den oben angegebenen Druck geeignet sind. Die Lebenserwartung eines Druckreglers liegt bei 2 Jahren.

Die Verwendung eines falschen Druckreglers ist nicht sicher. Überprüfen Sie vor dem Einsatz des Grills, dass Sie die richtigen Zubehörteile haben.

Hinweis: Der Schlauch muss der anwendbaren EU-Norm und den örtlichen Gesetzen entsprechen. Abgenutzte oder beschädigte Schläuche müssen ausgetauscht werden. Gewährleisten Sie, dass der Schlauch nicht behindert oder geknickt wird oder mit einem Teil des Grills als dem Anschluss in Berührung kommt.

Flexible Schläuche

Knicken Sie den Schlauch nicht, wenn der Grill benutzt wird. Der Schlauch muss den relevanten Normen entsprechen. Die Länge des Schlauchs darf 1,5 m nicht überschreiten. In Finnland darf die Länge 1,20 m nicht überschreiten.

Aufbewahrung des Grills

Die Lagerung des Grills in Innenräumen ist möglich, wenn die Gasflasche vom Grill getrennt wurde. Wenn der Grill längere Zeit nicht benutzt wird, sollte er in seiner Originalverpackung in einer staubfreien Umgebung aufbewahrt werden.

Gasflasche

• Die Gasflasche darf nicht fallen gelassen oder grob angefasst werden! Wenn der Grill nicht verwendet wird, muss die Gasflasche abgetrennt werden. Setzen Sie die Schutzkappe nach dem Trennen der Verbindung zum Grill wieder auf. Die Gasflasche muss außerhalb des Grills aufgestellt werden.
• Tauschen Sie die Gasflasche stets in einem gut belüfteten Bereich aus, fern von Zündquellen wie Flammen, Funken oder Wärmequellen.
• Gasflaschen müssen im Freien aufrecht gelagert werden, außerhalb der Reichweite von Kindern. Sie dürfen nie über einer Temperatur von 50 °C lagern. Nicht in der Umgebung von Flammen, Zündflammen oder anderen Zündquellen lagern. Nicht rauchen.
• Der Gasgrill ist für die Verwendung im Freien konzipiert, fern von brennbaren Stoffen.
• Es ist wesentlich, dass es keine Behinderungen durch einen Überbau gibt und dass ein Mindestabstand von 1 m zu den Seiten des Geräts eingehalten wird.
• Die Luftöffnungen am Grill dürfen nicht blockiert werden. Der Grill muss auf einer evenen, stabilen Oberfläche stehen. Das Gerät muss vor direkter Sonneneinstrahlung geschützt und gegen Tropfwasser (z. B. Regen) geschützt werden.

Anschluss an den Grill

• Achten Sie vor der Verwendung darauf, dass am Kopf der Gasflasche, am Druckregler, Brenner und den Brenneröffnungen keine Ablagerungen oder Verunreinigungen befinden. Spinnen und Insekten können an der Brenneröffnung oder an Rohrmündungen nisten. Ein verstopfter Brenner kann zu einem Brand unter dem Gerät führen.
• Reinigen Sie die Brenneröffnungen mit einer stabilen Rohrbürste.
• Befestigen Sie den Schlauch mit einem Schraubenschlüssel am Verbindungsgewinde am Grill. Wenn der Schlauch ausgetauscht wird, muss er mit Klemmen am Grill und am Druckregler angeschlossen werden. Trenn Sie den Druckregler von der Gasflasche, wenn Sie den Grill nicht benutzen (s. Anleitung des Druckreglers).
• Der Grill muss an einem gut belüfteten Ort aufgestellt werden. Blockieren Sie während der Benutzung nicht den Fluss der Verbrennungsluft.

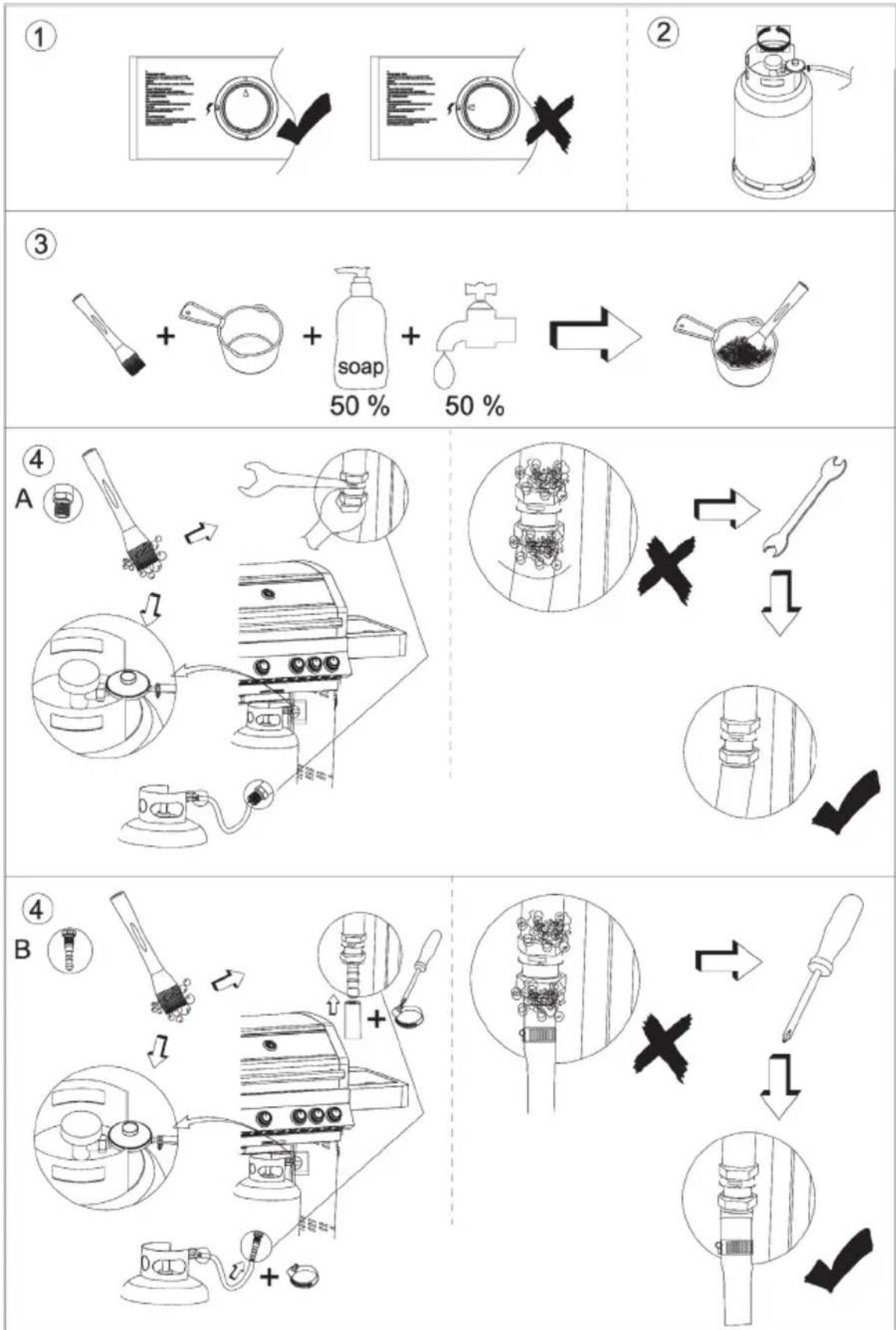

ÜBERPRÜFUNG AUF LECKS

• Stellen Sie 50-80 ml Lecksuchmittel her. Verwenden Sie dazu 1 Teil Spülmittel und 3 Teile Wasser.
  • Das Ventil muss auf OFF stehen.
• Verbinden Sie den Druckregler mit der Gasflasche und dem Einlassventil des Brenners. Überprüfen Sie, ob die Verbindungen sicher sind und lassen das Gas ein, indem Sie das Ventil auf ON stellen.
• Streichen Sie die Spülmittellösung auf den Schlauch und alle Verbindungen. Wenn Blasen erscheinen, gibt es ein Leck, das Sie beheben müssen. Nach der Behebung der Problemquelle erneut testen.
• Nach dem Test die Gasflasche schließen. Wenn Sie ein Leck gefunden haben und das Leck nicht beheben können, versuchen Sie es nicht selbst zu beheben und wenden sich an einen Fachmann.

1. Öffnen Sie die Haube des Grills, bevor Sie versuchen die Brenner zu entzünden.

2. Stellen Sie alle Knöpfe in die Position OFF.

3. Verbinden Sie den Druckregler mit der Gasfl asche. Drehen Sie Gaszuleitung am Druckregler auf. Führen Sie den Lecktest zwischen Gasfl asche und Druckregler durch.

4. Drücken Sie den vorderen linken Drehknopf nach unten. Halten Sie den Knopf

gedrückt während Sie ihn gegen den Uhrzeigersinn in Richtung HIGH drehen (es ist ein Klicken zu hören). Dies entzündet den Brenner. Beobachten Sie, ob der Brenner sich entzündet hat. Falls nicht, wiederholen Sie den Vorgang.

1. Wenn der Brenner sich nach einem erneuten Versuch nicht entzündet hat, warten Sie 5 Minuten und wiederholen Schritt 4.

2. Stellen Sie die Hitze ein, indem Sie den Drehknopf in die Position High/Low stellen.

3. Wenn der Brenner nicht angeht, entzünden Sie ihn mit einem Streichholz am Zündloch an der Seite des Gerät.

4. Um die verbleibenden Brenner der Reihenfolge nach von links nach rechts zu entzünden, wiederwohlen Sie Schritt. Durch den Zündkanal zwischen den Brennern wird der benachbarte Brenner gezündet.

5. Um den Grill auszustellen, drehen Sie das Ventil an der Gasfl asche zu. Stellen Sie anschließend den Drehknopf im Uhrzeigersinn in die Position OFF.

Achtung: Sollte der Brenner sich nicht entzünden, stellen Sie den Drehknopf aus (im Uhrzeigersinn). Drehen Sie auch das Ventil der Gasfl asche zu.

• Machen Sie den Grill vor der ersten Verwendung 15 Minuten mit geschlossener Haube auf niedrigster Flamme an. Dies reinigt das Geräteinnere und Lackgerüche verfl üchtigen sich.
• Reinigen Sie den Grill nach jeder Verwendung. Verwenden Sie keine Scheuermittel oder brennbare Reiniger, da dies Teile des Grills beschädigt und einen Brand entstehen lassen kann. Mit einer sauberen Seifenlauge reinigen.
  • Die zugänglichen Teile des Grills können sehr heiß werden. Halten Sie kleine Kinder jederzeit von kleinen Kindern fern (auch währen der Abkühlphase).
• Verwenden Sie beim Umgang mit heißen Teilen Schutzhandschuhe.

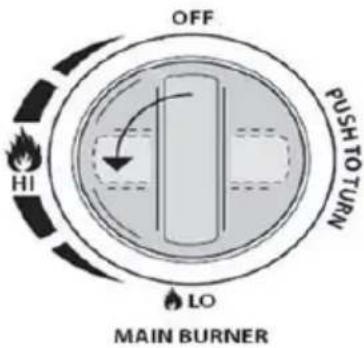

OFF HI LO PUSH TO TURN MAIN BURNER

REINIGUNG UND PFLEGE

WARNUNG

Verbrennungsgefahr! Jegliche Reinigung und Wartung muss ausgeführt werden, wenn der Grill kalt ist und die Gaszufuhr an der Gasfl asche abgestellt wurde.

Reinigung:

Brennen Sie den Grill nach jeder Benutzung ca. 15 Minuten nach. Dies reduziert die Lebensmittelreste.

Außenfl ächen:

Verwenden Sie ein mildes Reinigungsmittel oder eine Natronlösung. Nicht abreibende Scheuermittel können verwendet werden, um hartnäckige Flecken zu entfernen. Wenn der Lack der Innenseite des Grills so aussieht, als ob er abblättert, handelt es sich um verkohltes Fett, das abblättert. Mit einer starken Seifenlösung reinigen. Dann mit Wasser abspülen und vollständig trocknen lassen.

Grillboden:

Entfernen Sie Reste mit einer Bürste, Schaber oder Reinigungspad mit einer Seifenlösung. Mit Wasser abspülen und trocknen lassen.

Holzfl ächen:

Mit einem weichen Tuch und einer Seifenlauge abwaschen. Mit Wasser abspülen. Keine Scheuermittel, fettlösende Reiniger oder Reinigungsmittelkonzentrate für Grills auf den Holzfl ächen anwenden.

Grillrost

Verwenden Sie eine milde Seifenlauge. Ein nicht abreibendes Scheuermittel darf für hartnäckige Flecken verwendet werden.

Reinigung der Brennereinheit

WARNUNG

Verbrennungsgefahr! Jegliche Reinigung und Wartung muss ausgeführt werden, wenn der Grill kalt ist und die Gaszufuhr an der Gasfl asche abgestellt wurde.

1. Drehen Sie die Gaszufuhr am Drehregler aus und trennen Sie die Verbindung zur Gasfl asche.
2. Nehmen Sie den abgekühlten Rost ab.
3. Die Brenner mit einer weichen Bürste reinigen oder mit Druckluft sauber pusten.
4. Die verstopften Teile mit einer Rohrbürste und steifen Draht reinigen.
5. Überprüfen Sie den Brenner auf Beschädigungen hin (Risse oder Löcher). Wenn ein Schaden gefunden wurde, mit einem neuen Brenner ersetzen. Achten Sie darauf, dass die Gasventilöffnungen richtig positioniert sind.

FEHLERSUCHE

Problem Möglicher Grund	Lösung
Der Brenner geht bei der Verwendung des Zündsystems nicht an.	Die Gasflasche ist leer.	Durch eine volle Gasflasche ersetzen.
	Fehlerhafter Druckregler.	Den Druckregler überprüfen oder ersetzen.
	Verstopfung im Brenner. Den	Brenner reinig
	Verstopfung im Gasdüse oder -schlauch	Gasdüse und Schlauch reinigen.
	Draht der Elektrode lose und von Elektrode oder Zündeinheit getrennt.	Den Draht wieder anschließen.
	Elektrode oder Draht beschädigt. Fehlerhafter Zündschalter.	Elektrode oder Draht austauschen.
Der Brenner lässt sich nicht mit einem Streichholz anzünden.	Die Gasflasche ist leer.	Durch eine volle Gasflasche ersetzen.
	Fehlerhafter Druckregler.	Den Druckregler überprüfen oder ersetzen.
	Verstopfung im Brenner. Den	Brenner reinigen.
	Verstopfung im Gasdüse oder -schlauch	Gasdüse und Schlauch reinigen.
Niedrige Flame oder Flammenrückschlagt	Die Gasflasche ist zu klein.	Verwenden Sie eine größere Gasflasche.
	Verstopfung im Brenner. Brenner reinigen.
	Verstopfung im Gasdüse oder -schlauch	Gasdüse und Schlauch reinigen.
	Windige Bedingungen	Verwenden Sie den Grill in einem windgeschützten Bereich

HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
