Marke	Elysee
Modell	Stentor 13272
Produkttyp	Armbanduhr
Uhrwerktyp	Quartz (kompatibel mit Citizen/Miyota, Ronda, Seiko/TMI, ETA/Valjoux)
Gehäusematerial	Edelstahl (typisch)
Gehäusedurchmesser	Ca. 40 mm (typische Herrengröße)
Gehäusedicke	Ca. 10 mm (typisch)
Gewicht	Ca. 80 g (mit Armband)
Wasserdichtigkeit	3 ATM (spritz-/regenbeständig); genaue Angabe siehe Gehäuseboden
Kronenpositionen	0 (Normal), 1 (Datum), 2 (Zeit)
Funktionen	Zeit, Datum, Chronograph (Start/Stopp/Rückstellung)
Batterietyp	SR626SW oder gleichwertig (je nach Uhrwerk)
Garantiezeit	2 Jahre ab Kaufdatum
Herstellungsland	Deutschland (Düsseldorf)
Glasart	Mineralglas (typisch)
Bandmaterial	Edelstahl oder Leder (nicht näher bezeichnet)
Schließenart	Faltschließe oder Dornschließe (typisch)
Leuchtzeiger	Wahrscheinlich ja (typisch für Elysee)
Datumsanzeige	Analog bei 3 Uhr (typisch)
Chronographen-Zifferblätter	Kleine Sekunde, 30-Minuten-Zähler, 1/10 Sekunde (typisch)

Häufig gestellte Fragen - Stentor 13272 Elysee

Wie stelle ich das Datum an meiner Elysee Stentor 13272 ein?

Ziehen Sie die Krone in Position 1 und drehen Sie sie gegen den Uhrzeigersinn (für Citizen/Miyota und Ronda) oder im Uhrzeigersinn (für Seiko/TMI), um das Datum des Vortages einzustellen. Ziehen Sie dann in Position 2 und bewegen Sie die Stunden- und Minutenzeiger, bis das Datum auf das aktuelle Datum springt. Stellen Sie die Zeit ein und drücken Sie die Krone zurück in Position 0.

Wie stelle ich die Zeit ein?

Ziehen Sie die Krone in Position 2 und drehen Sie sie im Uhrzeigersinn (oder in die erforderliche Richtung), um die aktuelle Zeit einzustellen. Drücken Sie die Krone zurück in Position 0.

Wie benutze ich den Chronographen?

Drücken Sie Drücker A, um die Zeitmessung zu starten/stoppen. Drücken Sie Drücker B, um die Chronographenzeiger nach dem Stoppen auf Null zurückzusetzen. Sie können den Start/Stopp nach Bedarf wiederholen.

Was soll ich tun, wenn die Chronographenzeiger nicht auf Null stehen?

Ziehen Sie die Krone in Position 2. Je nach Uhrwerk: bei Citizen/Miyota drücken Sie Drücker A, um den Sekundenzeiger zurückzusetzen; bei Ronda drücken Sie beide Drücker für 2 Sekunden und stellen dann ein; bei Seiko/TMI drücken Sie Drücker B für 2 Sekunden; bei ETA/Valjoux lesen Sie im Handbuch nach. Nach der Einstellung drücken Sie die Krone zurück auf 0.

Welche Wasserdichtigkeitsklasse hat meine Uhr?

Die Wasserdichtigkeit ist auf dem Gehäuseboden angegeben. Übliche Klassifizierungen sind 3 ATM (spritzwassergeschützt), 5 ATM (nicht zum Schwimmen geeignet), 10 ATM (Schwimmen/Schnorcheln) oder 20 ATM (Tauchen). Bei diesem Modell beträgt sie typischerweise 3 ATM, aber überprüfen Sie Ihre Uhr.

Wie lange ist die Garantiezeit?

Ihre Elysee Stentor 13272 hat eine 2-jährige Garantie ab Kaufdatum auf Herstellungsfehler. Ausgeschlossen sind Armband, Glas, Batterie und Schäden durch unbefugte Eingriffe.

Wie setze ich das Datum nach einem kurzen Monat zurück?

Am ersten Tag eines Monats, der auf einen Monat mit weniger als 31 Tagen folgt, müssen Sie das Datum manuell korrigieren, indem Sie die Krone in Position 1 ziehen und es auf das aktuelle Datum einstellen.

Welchen Batterietyp verwendet meine Uhr?

Der Batterietyp hängt vom Uhrwerk ab. Üblich ist SR626SW. Den genauen Typ entnehmen Sie dem auf dem Gehäuseboden aufgedruckten Uhrwerkskaliber oder fragen Sie einen Fachmann.

Kann ich die Wochentags- und Datumsanzeige zwischen 21 Uhr und 3 Uhr einstellen?

Vermeiden Sie bei ETA/Valjoux-Uhrwerken das Einstellen von Wochentag und Datum zwischen 21:00 und 03:00 Uhr, da dies das Uhrwerk beschädigen kann. Bei anderen Uhrwerken ist es im Allgemeinen sicher, aber vermeiden Sie es bei Unsicherheit am besten.

Wo kann ich meine Uhr unter Garantie reparieren lassen?

Senden Sie Ihre Uhr mit dem Original-Kaufbeleg an: ELYSEE Uhren GmbH, Heerdter Lohweg 212, 40549 Düsseldorf, Deutschland. Bei Fragen kontaktieren Sie [e-mail] oder rufen Sie [phone] an.

BEDIENUNGSANLEITUNG Stentor 13272 Elysee

Bedienungsanleitung Instruction manual

Chronograph

elysee-watches.com

D GB

INHALT · CONTENT

ELYSEE Uhren 5

Einstellung für CITIZEN/MIYOTA Uhrwerke 6

Einstellungen für RONDA Uhrwerke 10

Einstellungen für SEIKO/TMI Uhrwerke 14

Einstellungen für ETA/VALJOUX Uhrwerke ......18

Wasserdichtigkeit 21

Gewährleistung und Garantie 22

Umwelthinweis und Entsorgung 23

ELYSEE Watches 25

Seit 1960 lässt ELYSEE klassische Uhrmachertechnik in feinstem Uhrendesign auferstehen. Hier in Düsseldorf, entstehen so hochwertige Zeitmesser - Made in Germany. Dabei immer besser zu werden, ist für das gesamte ELYSEE-Team gelebte Firmenphilosophie:

„Im Zentrum unseres Schaffens steht die Summe von Design, Qualität und hohem Gegenwert, verbunden mit den Wünschen von Uhren-Liebhabern.“

Wir möchten Sie daher zu Ihrer neuen ELYSEE beglückwünschen und hoffen, dass Sie lange und viel Freude daran haben werden.

Mit den besten Grüßen aus Düsseldorf, Ihr ELYSEE-Team

EINSTELLUNGEN FÜR CITIZEN/MIYOTA UHRWERK

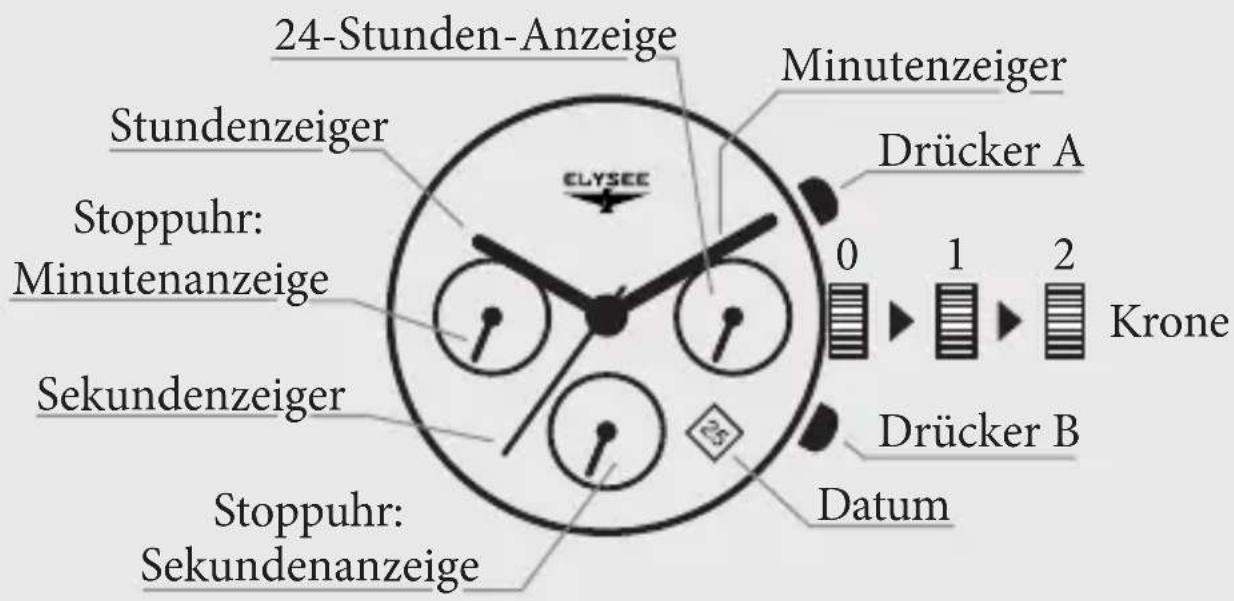

Bitte beachten Sie, dass dies nur eine schematische Abbildung zur Verdeutlichung der Einstellungen ist. Das Design sowie verschiedene Funktionen können daher von Ihrer Uhr abweichen.

Einstellen des Datums

1. Ziehen Sie die Krone bis zur Position 1 heraus und drehen Sie die Krone gegen den Uhrzeigersinn, um das Datum des Vortages einzustellen.
2. Ziehen Sie die Krone bis Position 2 heraus. Um sicherzustellen, dass die Datumsanzeige nicht mittags, sondern um Mitternacht schaltet, drehen Sie den Stunden- und Minutenzeiger vorwärts, bis die Datumsanzeige auf das heutige Datum schaltet.
3. Stellen Sie jetzt, durch weiteres Drehen der Krone, den Stunden- und Minutenzeiger auf die aktuelle Uhrzeit ein.
4. Drücken Sie anschließend die Krone wieder in die Normalposition (0) zurück und setzen Sie so die Uhr wieder in Gang.

Einstellen der Uhrzeit

1. Ziehen Sie die Krone bis zur Position 2 heraus und drehen Sie die Krone im Uhrzeigersinn, um die aktuelle Uhrzeit einzustellen.
2. Drücken Sie die Krone wieder in die Normalposition (0) zurück.

Das Datum muss am ersten Tag jedes Monats, der auf einen Monat mit weniger als 31 Tagen folgt, neu eingestellt werden.

VERWENDUNG DER STOPPUHR

1. Durch Betätigen des Drückers A, wird die Stoppuhr gestartet bzw. gestoppt. Der Stoppvorgang kann durch erneutes Betätigen des Drückers A fortgeführt und auch wieder gestoppt werden.
2. Einmaliges Betätigen des Drückers B, setzt die Stoppuhr zurück, sofern die Zeitmessung vorher angehalten wurde.

Beispiel:

1. Drücker A betätigen = Start der Zeitmessung
2. Drücker A betätigen = Zeitmessung stoppen und Ablesen der Zeit
3. Drücker A betätigen = Wiederaufnahme der Zeitmessung
4. Drücker A betätigen = Zeitmessung stoppen und erneutes Ablesen der Zeit
5. Drücker B betätigen = Die Zeiger des Chronographen stellen sich wieder auf ihre Nullstellung zurück

RÜCKSTELLUNG DES CHRONOGRAPHEN

Sie sollten diesen Vorgang ausführen, wenn der Sekundenzeiger des Chronographen nicht exakt auf die Nullposition zurückkehrt, nachdem der Chronograph auf „0“ gestellt wurde und nachdem die Batterie ausgetauscht wurde.

1. Ziehen Sie die Krone in Position 2.
2. Drücken Sie Knopf „A“, um den Sekundenzeiger des Chronographen auf die Nullposition zu stellen.
3. Wenn die Zeiger wieder exakt auf Position „0“ stehen, stellen Sie die Uhrzeit ein und drücken die Krone wieder in Normalposition.

Drücken Sie die Krone nicht wieder in die Normalposition, während der Sekundenzeiger des Chronographen sich noch nicht auf der Position „0“ befindet. Die Uhr nimmt dann die Zwischenposition als Nullstellung an.

EINSTELLUNGEN FÜR RONDA UHRWERK

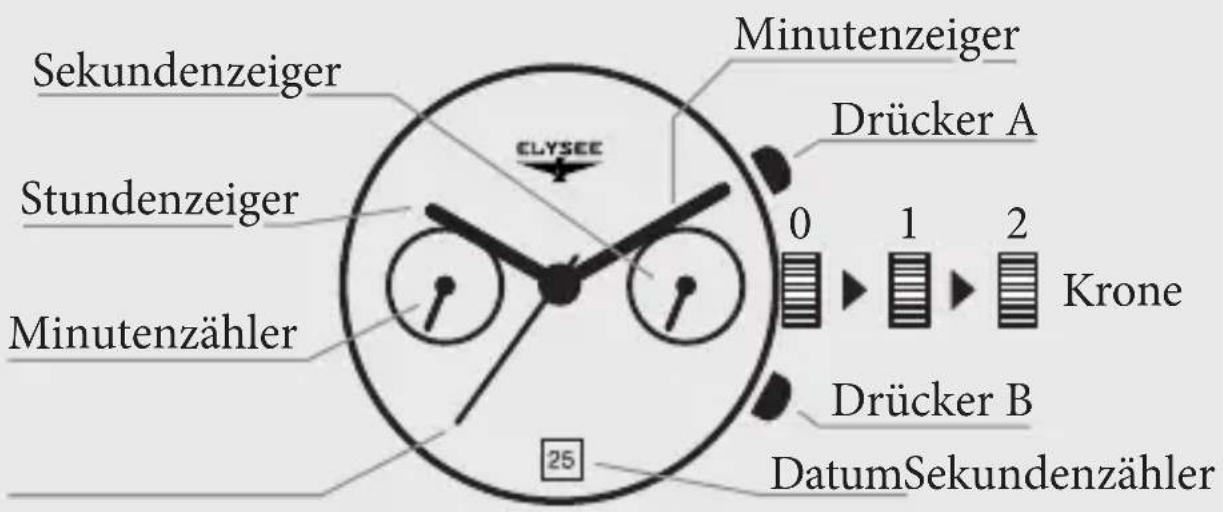

Bitte beachten Sie, dass dies nur eine schematische Abbildung zur Verdeutlichung der Einstellungen ist. Das Design sowie verschiedene Funktionen können daher von Ihrer Uhr abweichen.

Einstellen des Datums

1. Ziehen Sie die Krone bis zur Position 1 heraus und drehen Sie die Krone gegen den Uhrzeigersinn, um das Datum des Vortages einzustellen.
2. Ziehen Sie die Krone bis Position 2 heraus und drehen Sie diese, bis das Datum, auf das heutige Datum schaltet.
3. Stellen Sie jetzt, durch weiteres Drehen der Krone, den Stunden- und Minutenzeiger auf die aktuelle Uhrzeit ein.
4. Drücken Sie anschließend die Krone wieder in die Normalposition (0) zurück und setzen Sie so die Uhr wieder in Gang.

Einstellen der Uhrzeit

1. Ziehen Sie die Krone bis zur Position 2 heraus und drehen Sie die Krone, um die aktuelle Uhrzeit einzustellen.
2. Drücken Sie die Krone wieder in die Normalposition (0) zurück.

Das Datum muss am ersten Tag jedes Monats, der auf einen Monat mit weniger als 31 Tagen folgt, neu eingestellt werden.

Chronograph: Grundfunktion (Start/Stopp/Nullstellung)

1. Durch Betätigen des Drückers A, wird die Stoppuhr gestartet bzw. gestoppt. Der Stoppvorgang kann durch erneutes Betätigen des Drückers A fortgeführt und auch wieder gestoppt werden.

2. Einmaliges Betätigen des Drückers B, setzt die Chronographen-Zeiger wieder in ihre Nullstellungen zurück, sofern der Stoppvorgang vorher angehalten wurde.

Weitere Zeitmessungen, wie z.B. eine aufaddierte Zeitmessung oder eine Zwischenzeit-Messungen sind ebenfalls möglich. Weitere Informationen erhalten Sie unter www.elysee-watches.com

RÜCKSTELLUNG DES CHRONOGRAPHEN

Ein oder mehrere Chronographen-Zeiger sind nicht in ihren korrekten Nullpositionen und müssen ausgerichtet werden (z.B. nach einem Batteriewechsel).

Ausrichtung der Chronographen-Zeiger auf die Nullposition

1. Ziehen Sie die Krone bis auf Position 2. (Alle Chronographen-Zeiger stellen sich in ihre korrekte bzw. nicht korrekte Nullposition.)
2. Betätigen Sie mind. 2 Sekunden die Drücker A und B gleichzeitig. Der Korrekturmodus ist aktiviert, wenn der Sekundenzeiger sich um 360° dreht.
3. Betätigen Sie jetzt Drücker A (1 x kurz = Einzelschritte, lang = kontinuierlich), um die Ausrichtung des Sekundenzeigers einzustellen.
4. Wechseln Sie zum nächsten Zeiger, indem Sie Drücker B betätigen. Wiederholen Sie Schritt 3. und 4., bis Sie alle Zeiger auf die korrekte Nullposition eingestellt haben.
5. Drücken Sie anschließend die Krone wieder in die Normalposition (0) zurück.

EINSTELLUNG FÜR SEIKO/TMI

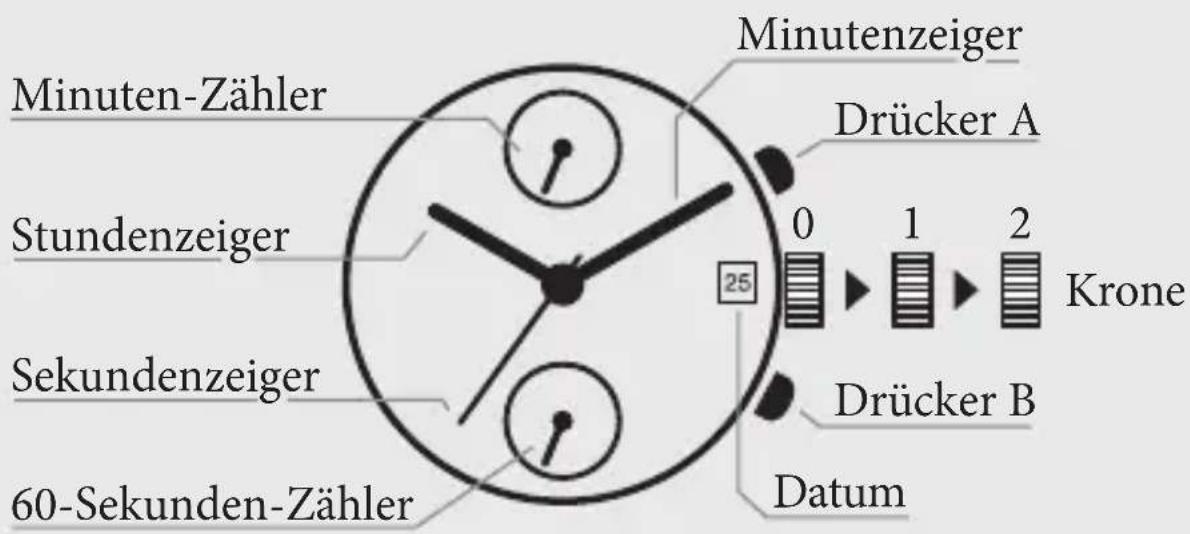

Bitte beachten Sie, dass dies nur eine schematische Abbildung zur Verdeutlichung der Einstellungen ist. Das Design sowie verschiedene Funktionen können daher von Ihrer Uhr abweichen.

Einstellung des Datums

1. Ziehen Sie die Krone bis zur Position 1 heraus und drehen Sie diese im Uhrzeigersinn, um das Datum des Vortages einzustellen.
2. Ziehen Sie die Krone bis Position 2 heraus. Um sicherzustellen, dass die Datumsanzeige nicht mittags, sondern um Mitternacht schaltet, drehen Sie den Stunden- und Minutenzeiger vorwärts, bis die Anzeige auf das heutige Datum schalten.
3. Stellen Sie durch weiteres Drehen der Krone, den Stunden- und Minutenzeiger auf die aktuelle Uhrzeit ein und beachten Sie, ob die aktuelle Zeit vor oder nach 12:00 Uhr mittags ist.
4. Drücken Sie die Krone wieder in die Normalposition (0) zurück.

Einstellen der Uhrzeit

1. Ziehen Sie die Krone bis zur Position 2 heraus und drehen Sie diese, um die aktuelle Uhrzeit einzustellen. Beachten Sie, ob die aktuelle Zeit vor oder nach 12:00 Uhr mittags ist.

2. Drücken Sie die Krone wieder in die Normalposition (0) zurück.

Chronograph: Grundfunktion (Start/Stopp/Nullstellung)

1. Durch Betätigen des Drückers A, wird die Stoppuhr gestartet bzw. gestoppt. Der Stoppvorgang kann durch erneutes Betätigen des Drückers A fortgeführt und auch wieder gestoppt werden.

2. Einmaliges Betätigen des Drückers B, setzt die Chronographen-Zeiger wieder in ihre Nullstellungen zurück, sofern der Stoppvorgang vorher angehalten wurde.

Weitere Zeitmessungen, wie z.B. eine aufaddierte Zeitmessung oder eine Zwischenzeit-Messungen sind ebenfalls möglich. Weitere Informationen erhalten Sie unter www.elysee-watches.com

RÜCKSTELLUNG DES CHRONOGRAPHEN

Ein oder mehrere Chronographen-Zeiger sind nicht in ihren korrekten Nullpositionen und müssen ausgerichtet werden (z.B. nach einem Batteriewechsel).

Ausrichtung der Chronographen-Zeiger auf die Nullposition

1. Ziehen Sie die Krone bis auf Position 2 heraus.
2. Betätigen Sie mind. 2 Sekunden den Drücker B.
3. Drücken Sie die Krone wieder in die Normalposition (0) zurück.

Zur Demonstration bewegt sich der kleine Sekundenzeiger 10 Sekunden lang in zwei-Sekunden-Intervallen. Wird die Krone innerhalb dieser 10 Sekunden bewegt, wird die Bewegung in zwei-Sekunden-Intervallen nicht aktiviert.

EINSTELLUNG FÜR ETA/VALJOUX UHRWERK

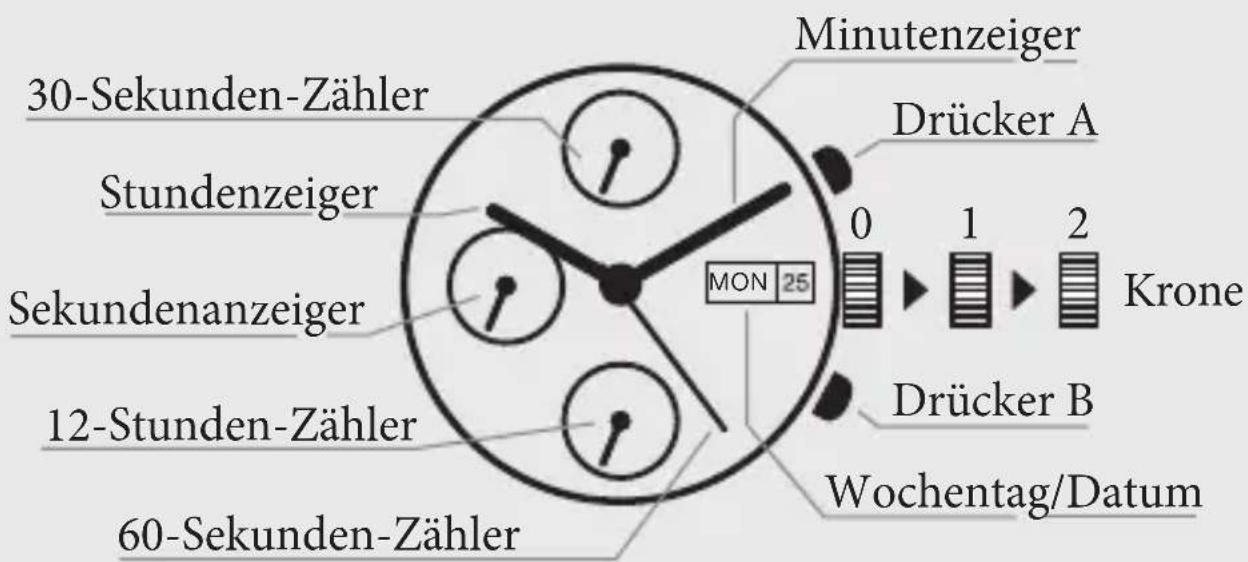

Bitte beachten Sie, dass dies nur eine schematische Abbildung zur Verdeutlichung der Einstellungen ist. Das Design sowie verschiedene Funktionen können daher von Ihrer Uhr abweichen.

Einstellung von Wochentag/Datum

1. Ziehen Sie die Krone bis zur Position 1 heraus und drehen Sie diese im Uhrzeigersinn, um das Datum des Vortages einzustellen. Drehen Sie die Krone entgegen dem Uhrzeigersinn, um den Wochentag des Vortages einzustellen.
2. Ziehen Sie die Krone bis Position 2 heraus. Um sicherzustellen, dass die Datums- und Wochentags-Anzeige nicht mittags, sondern um Mitternacht schaltet, drehen Sie den Stunden- und Minutenzeiger vorwärts, bis beide Anzeigen auf das heutige Datum und Wochentag schalten.
3. Stellen Sie durch weiteres Drehen der Krone, den Stunden- und Minutenzeiger auf die aktuelle Uhrzeit ein und beachten Sie, ob die aktuelle Zeit vor oder nach 12:00 Uhr mittags ist.
4. Drücken Sie die Krone wieder in die Normalposition (0) zurück.

Einstellen der Uhrzeit

1. Ziehen Sie die Krone bis zur Position 2 heraus und drehen Sie diese, um die aktuelle Uhrzeit einzustellen.
2. Drücken Sie die Krone wieder in die Normalposition (0) zurück.

ZEITMESSUNG

1. Durch Betätigen des Drückers A, wird die Stoppuhr gestartet bzw. gestoppt. Der Stoppvorgang kann durch erneutes Betätigen des Drückers A fortgeführt und auch wieder gestoppt werden.
2. Einmaliges Betätigen des Drückers B, setzt die Chronographen-Zeiger wieder in ihre Nullstellungen zurück, sofern der Stoppvorgang vorher angehalten wurde.

Beispiel:

1. Drücker A betätigen = Start der Zeitmessung
2. Drücker A betätigen = Zeitmessung stoppen und ablesen der Zeit
3. Drücker A betätigen = Wiederaufnahme der Zeitmessung
4. Drücker A betätigen = Zeitmessung stoppen und erneutes Ablesen der Zeit
5. Drücker B betätigen = Die Zeiger des Chronographen stellen sich wieder auf ihre Nullstellung zurück

DIE WASSERDICHTIGKEIT (DIN 8310)

3 ATM Beständig gegen Spritzer, Schweiß und Regentropfen.

5 ATM Wasserdicht, möglichst jedoch nicht schwimmen.

10 ATM Zum Schwimmen oder Schnorcheln geeignet.

20 ATM Zum Schwimmen, Schnorcheln und Tauchen geeignet.

Die Angaben zur Wasserdichtigkeit, finden Sie auf dem Gehäuseboden Ihrer Uhr.

GEWÄHRLEISTUNG UND GARANTIE

Ihre ELYSEE hat eine Garantie von 2 Jahren ab Kaufdatum gegen alle Fabrikationsfehler. Davon ausgenommen sind Armbänder, Glas, Batterien sowie Beschädigungen, die durch Eingriffe von unbefugter Seite verursacht werden.

Sollten Sie die Garantie oder eine Reparatur in Anspruch nehmen müssen, schicken Sie bitte Ihre ELYSEE mit Beilage des originalen Kassenbelegs an folgende Adresse:

ELYSEE Uhren GmbH Heerdter Lohweg 212 40549 Düsseldorf

Sollten Sie Fragen zur Serviceabwicklung haben, können Sie sich gerne telefonisch unter [phone] an uns wenden. Oder schreiben Sie eine E-Mail an [e-mail]

UMWELT-HINWEIS UND ENTSORGUNG

Einige unserer Produkte, werden aus hochwertigen Materialien und Teilen hergestellt, die recyclebar sind und wieder verwendet werden können. Sie dürfen diese Produkte daher nicht über den Hausmüll entsorgen. Die Entsorgung muss gemäß den geltenden Richtlinien für Elektro- und Elektronik-Altgeräte erfolgen. Bitte geben Sie die Produkte an einer örtlichen Sammelstelle für Elektronik-Altgeräte ab.

Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten. Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und überall, wo Batterien verkauft werden, abgeben.

Mit der Verwertung von Altgeräten und der ordnungsgemäßen Entsorgung von Batterien/Akkus leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Heerdter Lohweg 212 · 40549 Düsseldorf · Deutschland
