Produkttyp	Kühl-Gefrier-Kombination (Kühlschrank mit Gefrierfach)
Marke	Hanseatic
Modell	HKGK16155A3I
Farbe	Edelstahl
Abmessungen (H x B x T)	161,3 cm x 55,4 cm x 55,8 cm
Gewicht	58 kg
Energieeffizienzklasse	A+++
Jährlicher Energieverbrauch	128 kWh/Jahr
Kühlraumvolumen	159 L
Gefrierraumvolumen	66 L (4-Sterne)
Gefriervermögen	3 kg pro 24 Stunden
Lagerzeit bei Störung	18 Stunden
Klimaklasse	N, ST, T (16 °C – 43 °C)
Geräuschpegel	39 dB(A)
Kältemittel	R600a (Isobutan), 67 g
Stromversorgung	220–240 V ~ 50 Hz, 0,6 A
Nennleistung	80 W
Temperaturregelung	Drehregler (1–7) im Kühlraum
Innenbeleuchtung	LED, wartungsfrei
Ablagen	2 verstellbare Glasablagen im Kühlschrank, 1 Glasabdeckung für Gemüsefach
Türablagen	3 verstellbare Türablagen
Gefrierschubladen	3 Schubladen
Zusätzliches Zubehör	Eierablage (2), Eiswürfelbehälter, Reinigungswerkzeug für Tauwasserablauf
Türanschlag	Wechselbar (kann auf Links- oder Rechtsanschlag geändert werden)
Abtauen	Kühlschrank: automatisch; Gefrierfach: manuell über Temperaturregler

Häufig gestellte Fragen - HKGK16155A3I Hanseatic

Wie stelle ich die Temperatur an meinem Hanseatic HKGK16155A3I Kühl-Gefrier-Kombination ein?

Drehen Sie den Temperaturregler (oben im Kühlraum) auf eine Stufe zwischen 1 und 7. Höhere Zahlen (z.B. 7) bedeuten kältere Temperaturen. Eine mittlere Einstellung wird zunächst empfohlen, dann je nach Umgebung anpassen.

Kann ich in diesem Gerät Eiswürfel herstellen?

Ja. Füllen Sie den mitgelieferten Eiswürfelbehälter zu 3/4 mit frischem Trinkwasser und legen Sie ihn waagerecht in das Gefrierfach. Um die Eiswürfel zu lösen, den Behälter leicht biegen oder kurz unter fließendes Wasser halten.

Wie tau ich das Gefrierfach ab?

Stellen Sie den Temperaturregler für mindestens 3 Stunden vor dem Abtauen auf '7', um eine Kältereserve zu schaffen. Dann auf '0' stellen, Gerät vom Netz trennen und Gefriergut entnehmen. Stellen Sie eine Schüssel mit heißem (nicht kochendem) Wasser hinein, um das Abtauen zu beschleunigen. Verwenden Sie niemals scharfe Gegenstände oder Elektroheizungen. Vor dem Wiedereinschalten gründlich reinigen und trocknen.

Kann ich die Türanschlagsrichtung wechseln?

Ja. Die Türscharniere sind wechselfähig. Sie benötigen einen Kreuzschlitzschraubendreher (PH2), Schlitzschraubendreher sowie Schraubenschlüssel (Größe 8 und 10). Befolgen Sie die detaillierten Schritt-für-Schritt-Anweisungen im Handbuch, beginnend mit dem Entfernen der Scharnierblende und dem vorsichtigen Übertragen der Komponenten auf die gegenüberliegende Seite.

Warum macht mein Kühl-Gefrier-Kombination ungewöhnliche Geräusche?

Normale Betriebsgeräusche sind ein leises Summen (Kompressor), Gluckern (Kältemittelfluss) und Klicken (Kompressor ein/aus). Bei lauten oder vibrierenden Geräuschen stellen Sie sicher, dass das Gerät auf einem festen Boden waagrecht steht und entfernen Sie Gegenstände auf oder hinter dem Gerät.

Wie kann ich mit diesem Kühl-Gefrier-Kombination Energie sparen?

Stellen Sie das Gerät entfernt von Wärmequellen (Herd, direkte Sonneneinstrahlung) auf und sorgen Sie für ausreichende Belüftung (Mindestabstände: 100 mm oben, 70 mm hinten usw.). Halten Sie Türen so kurz wie möglich offen und vermeiden Sie das Einlagern warmer Speisen. Tauen Sie das Gefrierfach ab, bevor die Eisschicht 5 mm überschreitet. Die Energieklasse ist A+++ (128 kWh/Jahr).

Wie reinige ich das Innere des Geräts?

Trennen Sie das Gerät vom Netz. Entfernen Sie alle Ablagen und Schubladen. Waschen Sie sie mit lauwarmem Wasser und mildem Reinigungsmittel. Für den Innenraum geben Sie ein paar Tropfen Essig hinzu, um Schimmel vorzubeugen. Reinigen Sie den Tauwasserablauf an der Rückwand über dem Gemüsefach mit dem mitgelieferten Reinigungswerkzeug. Vor dem Wiedereinschalten gründlich trocknen.

Wie viel Lebensmittel kann ich in 24 Stunden maximal einfrieren?

Die maximale Gefrierkapazität beträgt 3 kg pro 24 Stunden. Überschreiten Sie diesen Wert nicht, um ein ordnungsgemäßes Gefrieren und die Lebensmittelqualität zu gewährleisten. Verteilen Sie frische Lebensmittel so, dass sie bereits gefrorene Lebensmittel nicht berühren.

Wie lange bleiben Lebensmittel bei einem Stromausfall gefroren?

Die Lagerzeit bei Störung beträgt 18 Stunden. Öffnen Sie in dieser Zeit nicht die Gefriertür. Wenn der Stromausfall länger dauert, überprüfen Sie die Lebensmittel und verbrauchen Sie aufgetaute sofort.

Was soll ich tun, wenn die Innenbeleuchtung nicht funktioniert?

Die Innenbeleuchtung verwendet wartungsfreie LEDs, die vom Benutzer nicht ausgetauscht werden können. Wenn die Beleuchtung ausfällt, wenden Sie sich an den Hanseatic-Kundendienst (siehe Handbuch für Kontaktdaten). Versuchen Sie nicht, die Abdeckung zu entfernen.

BEDIENUNGSANLEITUNG HKGK16155A3I Hanseatic

Kühl-Gefrier-Kombination

Inhaltsverzeichnis

Lieferung DE-3

Lieferumfang DE-3

Lieferung kontrollieren ..... DE-3

Geräteteile / Bedienelemente ..... DE-4

Sicherheit DE-5

Bestimmungsgemäßer Gebrauch . . DE-5

Begriffserklärung DE-5

Symbolerklärung DE-5

Sicherheitshinweise ..... DE-6

Bedienung .....DE-11

Bevor Sie beginnen .....DE-11

Gerät ein- und ausschalten .....DE-11

Temperatur einstellen .....DE-11

Glas- und Türablagen ..... DE-12

Lebensmittel kühlen ..... DE-13

Kühlbereich bestücken . . . . . . . DE-13

Qualität erhalten . . . . . . . . . . . . DE-14

Lebensmittel einfrieren /

Tiefkühlkost lagern ..... DE-15

Lebensmittel einfrieren ..... DE-15

Tiefkühlkost lagern ..... DE-16

Lebensmittel auftauen ..... DE-17

Eiswürfel herstellen ..... DE-17

Pflege und Wartung ..... DE-18

Türdichtungen kontrollieren und reinigen. DE-18

Außenwände reinigen ..... DE-18

Rückseite reinigen ..... DE-18

Abtauen und Innenbereich reinigen .DE-18

Innenbeleuchtung ..... DE-20

Inbetriebnahme ..... DE-21

Bevor Sie das Gerät in Betrieb nehmen ...... DE-21

Auspacken und Aufstellen ..... DE-21

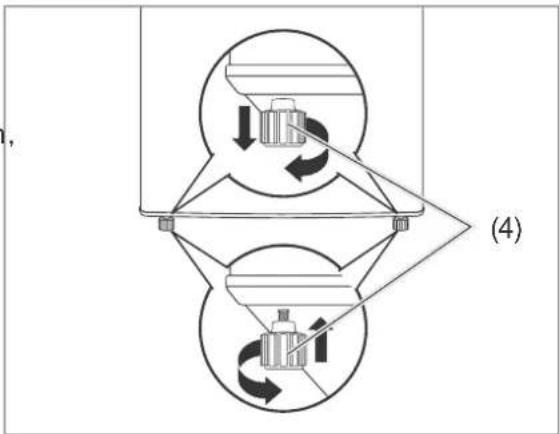

Gerät aufstellen und ausrichten . . . DE-22

Grundreinigung DE-23

Gerät in Betrieb nehmen ..... DE-23

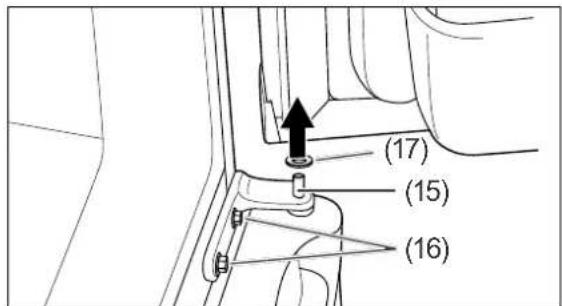

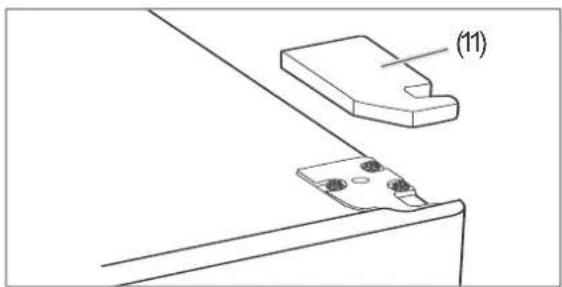

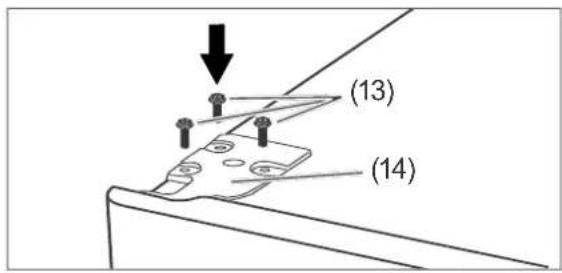

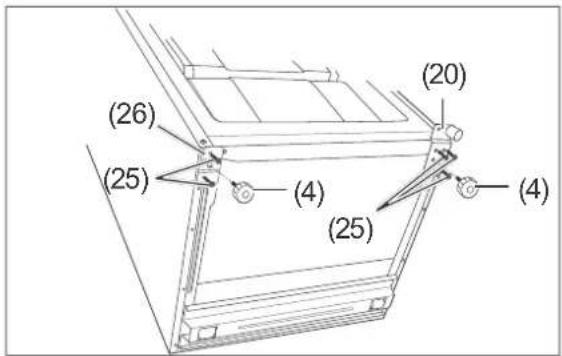

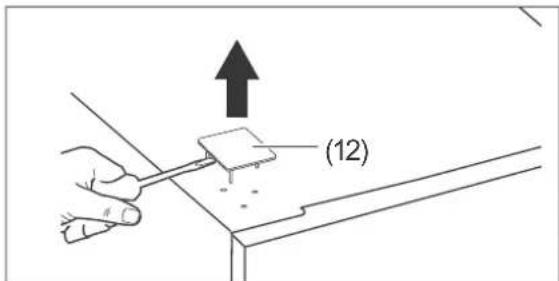

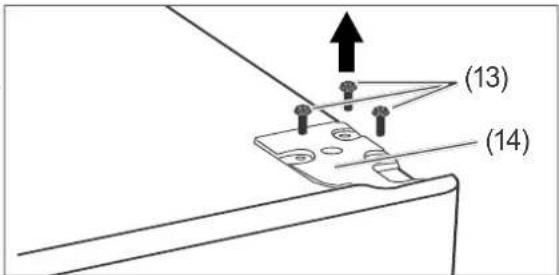

Türanschlag wechseln ..... DE-24

Fehlersuchtabelle ..... DE-27

Umweltschutz ..... DE-29

Elektro-Altgeräte umweltgerecht entsorgen ..... DE-29 Unser Beitrag zum Schutz der Ozonschicht ..... DE-29

Service DE-30

Beratung, Bestellung und Reklamation ..... DE-30 Reparaturen und Ersatzteile ..... DE-30

Produktdatenblatt VO (EU) Nr. 1060/2010 ..... DE-31

Technische Daten ..... DE-33

Informationen zum Aufstellen und zur Erstinbetriebnahme fi n- den Sie ab Seite DE-21.

Bevor Sie das Gerät benutzen, le sen Sie bitte zu erst die Sicherheitshinweise und die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle Funk tio nen sicher und zuverlässig nutzen.

Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Lieferung

1× Kühl-Gefrier-Kombination

Kühlbereich

2× Glasablage

1× Glasablage als Abdeckung für die Obst-/Gemüseschublade

1× Obst-/Gemüseschublade

3× Türablage

Gefrierbereich

3× Gefrierschublade

2× Eierablage

1× Eiswürfelbehälter

1× Scharnierblende

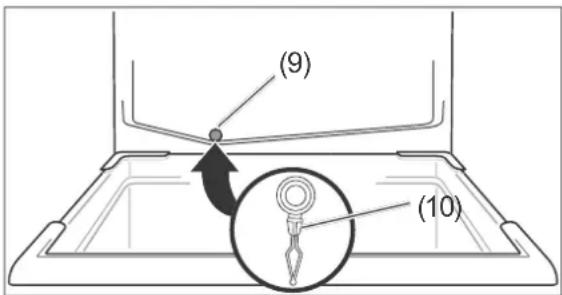

1× Reinigungswerkzeug (steckt im Tauwasserablauf an der Rückwand oberhalb der Gemüseschublade)

Lieferung kontrollieren

1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus (siehe „Inbetriebnahme“ auf Seite DE-21).
2. Entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-30).

WARNUNG!

Stromschlaggefahr!

Nie ein beschädigtes Gerät in Betrieb nehmen.

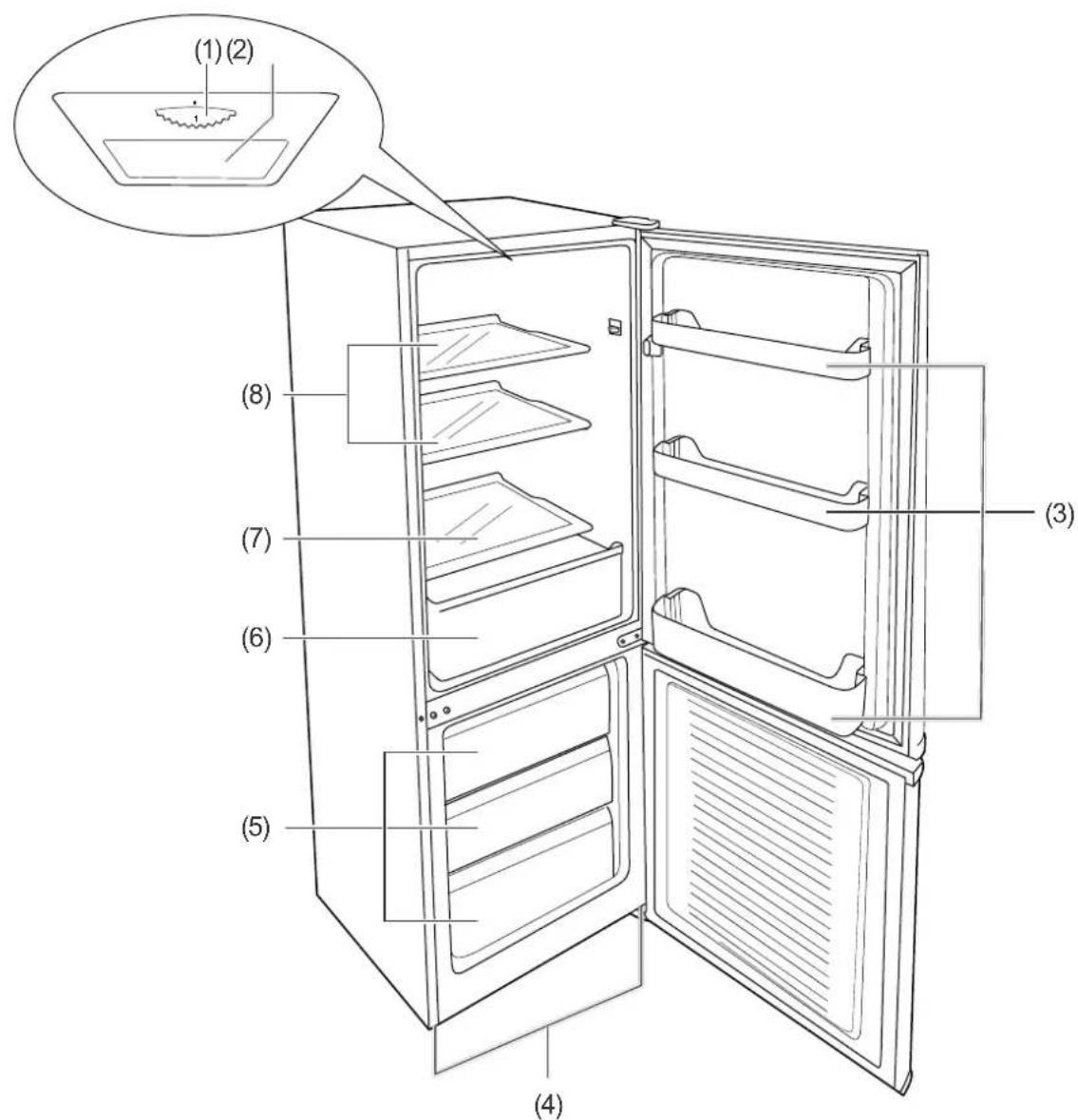

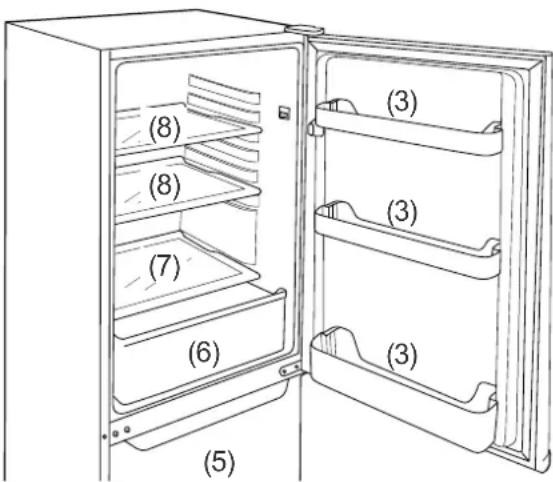

Geräteteile / Bedienelemente

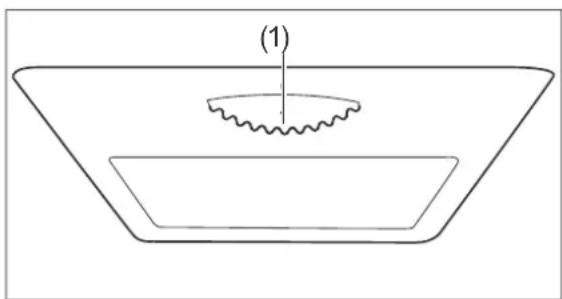

(1) Temperaturregler
(2) Kühlraumbeleuchtung
(3) Türablagen
(4) Gerätefüße (im Bild nicht sichtbar)
(5) Gefrierschubladen
(6) Gemüseschublade
(7) Glasabdeckung der Gemüseschublade
(8) Glasablagen

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät dient zum

– Kühlen frischer Lebensmittel,
– Einlagern handelsüblicher Tief kühlkost,
– Tiefkühlen frischer, zimmerwarmer Lebensmittel,
– Zubereiten von Eiswürfeln.

Das Gerät ist für den Gebrauch im Haushalt und in ähnlichen Anwendungsbreichen vorgesehen wie

• Personalküchenbereichen in Läden, Büros und anderen Arbeitsbereichen;
  – in der Landwirtschaft und von Gästen in Hotels, Motels und anderen Unterkünften;
• Frühstückspensionen;
• im Catering und ähnlichem Großhandelseinsatz.

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Vorsicht: Brandgefahr!

Symbol „4 Sterne“: Gefrierbereich mit -18 °C oder käl ter

Dieses Gerät erfüllt die geltenden europäischen und nationalen Richtlinien. Dies wird durch die CE-Kennzeichnung bestätigt (entsprechende Erklärungen sind beim Hersteller hinterlegt).

Sicherheitshinweise

In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B. die Netzanschlussleitung defekt ist,
– Rauch entwickelt oder verbrannt riecht,
-ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite DE-30).

- Das Gerät entspricht der Schutzklasse I und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Beim Anschließen darauf achten, dass die richtige Spannung anliegt. Nähere Informationen hierzu fi nden Sie auf dem Typenschild.

■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.
■ Die vollständige Trennung vom Strom-netz erfolgt bei diesem Gerät nur durch Ziehen des Netzsteckers. Gerät daher nur an eine gut zugängliche Steckdose anschließen, damit es im Störfall schnell vom Stromnetz getrennt werden kann.
■ Falls der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
■ Bei der Aufstellung des Gerätes ist sicherzustellen, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
■ Netzanschlussleitung nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch oder eine Beschädigung der Isolation sein.
■ Gerät, Netzstecker und Netzanschlussleitung von offenem Feuer und heißen Flächen fernhalten.
■ Ortsveränderliche Mehrfachsteckdosen oder Netzteile nicht an der Rückseite der Geräte platzieren.
■ Immer am Netzstecker selbst, nicht an der Netzanschlussleitung anfassen.
■ Netzstecker niemals mit feuchten Händen anfassen.
■ Netzanschlussleitung und -stecker nie in Wasser oder andere Flüssigkeiten tauchen.

■ Wenn die Netzanschlussleitung des Geräts beschädigt ist, muss sie durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.

■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen (siehe „Service“ auf Seite DE-30).

- Wenn eigenständige oder unsachgemäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

■ Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.

■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.

■ Gerät regelmäßig auf Schäden prüfen.

Risiken für Kinder

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.

Risiken im Umgang mit chemischen Stoffen

Explosionsgefahr!

Unsachgemäßer Umgang mit chemischen Stoffen kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.
■ Zum Abtauen auf keinen Fall Abtausprays verwenden. Sie können ex plosiveGasebilden.

VORSICHT

Risiken für bestimmte Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Kühl-/Gefriergerät be- und entladen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Sicherstellen, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.

Risiken im Umgang mit Kühl- und Gefriergeräten

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

■ Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen.
■ Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.
■ Um ausreichende Luftzirkulation zu gewährleisten, Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen.
- Gerät nicht direkt an die Wand stellen und alle Mindestabstände einhalten (siehe „Auspacken und Aufstellen“ auf Seite DE-21).

Gefahren durch Kältemittel!

Im Kältemittel-Kreis lauf Ihres Gerätes befindetsichdasumweltfreundliche, aberbrennbareKältemittelR600a(Isobutan).

■ MechanischeEingriffeindas Kältesystem sind nur autorisierten Fachkräften er laubt.
■ Den Kältekreislauf nicht be schä di gen, z. B. durch Aufstechen Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungen, Aufschneiden der Isolierung usw.
■ Herausspritzendes Kältemittel ist brenn bar und kann zu Au gen schä den

füh ren. In die sem Fall die Au gen unter klarem Wasser spülen und sofort ei nen Arzt rufen.

- Damit im Fall einer Leckage des Kältemittelkreislaufskeinzündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN378 eine Mindestgröße von 1 m3 je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät fi nden Sie auf dem Datenblatt „Technische Daten“ auf Seite DE-33.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen.
■ Prüfen, ob Transportwege und Aufstellort frei von Hindernissen sind (z. B. geschlossene Türen oder auf dem Boden liegende Gegenstände).
- Sockel, Schubfächer, Türen etc. nicht als Trittbrett oder zum Abstüt zen verwenden.
■ Keine schweren Gegenstände auf dem Gerät abstellen. Sie können herunterfallen und Verletzungen verursachen.
■ Netzanschlussleitung so verlegen, dass sie nicht zur Stolperfalle wird.

d Gesundheitsgefahr!

Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.

■ Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
■ Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
■ Zwei-Sterne-Gefrierfächer sind für die Aufbewahrung von bereits eingefrorenen Lebensmitteln und die Aufbewahrung oder Zubereitung von Speiseeis oder Eiswürfeln geeignet.
■ Ein-, Zwei- und Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.
■ Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Gesundheitsgefahr!!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

■ Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.
■ Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines TemperaturanstiegsimGeräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).
■ Bei einem Stromausfall bleibt das Gefriergut noch einige Zeit ausreichend

gekühlt „Produktdatenblatt VO (EU) Nr. 1060/2010“ auf Seite DE-31. Bei längerem Stromausfall oder einer Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät einlagern.

• Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.
  ■ Zur Bereitung von Eiswürfeln nur Trinkwasser verwenden.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Inneren kommen.

■ Immer die vorgeschriebene Umgebungstemperatur einhalten (siehe Zeile „Klimaklassen“ ab Seite DE-31).

Verletzungsgefahr durch Gefriergut! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Es besteht Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwände des Gefrierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich.
■ Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen.

HINWEIS

Beschädigungsgefahren

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

■ Das Kühlgerät möglichst nur vertikal transportieren.
■ Vor Inbetriebnahme das Kühlgerät 2 Stunden aufrecht stehen lassen. Währenddessen fl ießt das Schmiermittel in den Kompressor zurück.

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

■ Gerät nicht an den Türen oder Türgriffen ziehen oder heben.
■ Gerät nur auf einem ebenen und festen Untergrund abstellen. Der Untergrund muss das Gewicht des gefüllten Gerätes tragen können.
■ Beim Auspacken keine scharfen oder spitzen Gegenstände verwenden.
■ Beim Auspacken auf keinen Fall das Isoliermaterial an der Geräterückseite beschädigen.
■ Keine elektrischen Geräte innerhalb des Kühlraums betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.

■ Innenbeleuchtung ausschließlich zur Beleuchtung des Geräte-Inneren verwenden. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

■ Keine Glas- oder Metallgefäße mit Wasser, Limonade, Bier etc. einlagern. Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter sprengen.

• Gerät rechtzeitig abtauen, bevor sich eine Eis- und Reifschicht von mehr als 5 mm bildet. Bei zu starker Eisbildung steigt der Stromverbrauch, die Schubladen werden schwergängig und die Tür schließt eventuell nicht mehr dicht ab.
  ■Zum Beschleunigen des Abtauvorgangs keine anderen Mittel verwenden als die vom Hersteller empfohlenen. Z. B. keine elek tri schen Heiz ge rä te, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen verwen den. Die Wärmedämmung und der In nen be häl ter sind kratz- und hitzeempfi nd lich oder können schmelzen.

■ Beim Reinigen beachten:

-Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststoffflächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.

– Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.

– Nur weiche Tü cher verwenden.

- Nach dem Ausschalten 5 Minuten warten. Erst danach das Gerät erneut einschalten.

■ Nur Original-Zubehörteile verwenden.

Bedienung

Bevor Sie beginnen

• Lesen Sie das Kapitel „Sicherheit“ ab Seite DE-5 und alle Sicherheitshinweise.
• Stellen Sie das Gerät auf, und schließen Sie es an, wie im Kapitel „Inbetriebnahme“ ab Seite DE-21 beschrieben.

Gerät ein- und ausschalten

(1)

Mit dem Temperaturregler (1) schalten Sie das Gerät ein und aus. Er befindet sich an der Decke des Kühlbereichs.

Einschalten

1. Stellen Sie den Temperaturregler (1) auf eine Einstellung zwischen „1“ und „7“.
   Das Gerät ist damit eingeschaltet. Der Kompressor beginnt zu arbeiten, das Käl te- mit tel strömt durch die Rohre und Sie hören ein leises Rauschen. Die Innenbeleuchtung schaltet sich ein, sobald die Tür geöffnet wird, und schaltet sich aus, wenn die Tür geschlossen wird.
2. Macht das Gerät störende Geräusche, überprüfen Sie den festen Stand, und entfernen Sie Gegenstände, die auf dem Gerät liegen.

Ausschalten

1. Stellen Sie den Temperaturregler (1) auf „0“.
   Der Kompressor ist ausgeschaltet. Das Gerät kühlt nicht. Die Innenbeleuchtung funktioniert weiterhin.

2. Um das Gerät ganz auszuschalten, ziehen Sie den Netzstecker.

3. Wenn das Gerät ausgeschaltet ist, lassen Sie die Tür leicht geöffnet, damit sich kein Schimmel bildet.

Temperatur einstellen

VORSICHT

Gesundheitsgefahr!

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Kühl- und Gefrierbereich kommen, sodass die eingelagerten Lebensmittel schneller verderben.

- Immer die vorgeschriebene Umgebungstemperatur einhalten „Produktdatenblatt VO (EU) Nr. 1060/2010“ auf Seite DE-31.

Mit dem Temperaturregler (1) können Sie die Temperatur im Kühl- und im Gefrierbereich einstellen.

• Wählen Sie zunächst eine mittlere Einstellung.
• Wählen Sie bei ansteigender Um gebungstemperatur, z. B. im Sommer, eine entsprechend höhere Einstellung.

Um die Kühlleistung im Kühl- und Gefrierbereich zu

– erhöhen, drehen Sie den Temperaturregler in Richtung „7“.
– verringern, drehen Sie den Temperaturregler in Richtung „1“.

Um die Kühlleistung kontrollieren zu können, benötigen Sie idealerweise 2 Kühl-/Gefrierthermometer.

Platzieren Sie eins im Kühlbereich oberhalb der Gemüseschublade (6) und eins im Gefrierbereich. Die richtige Temperatur im Kühlbereich beträgt +6 °C. Im Gefrierbereich beträgt die ideale Lagertemperatur -18 °C.

Glas- und Türablagen

Die Glasabdeckung (7) der Gemüseschubla-de (6), die Glasablagen (8) und die Türablagen (3) lassen sich herausnehmen. Die Glasabla-gen (8) können Sie bei Bedarf anders anordnen.

• Ziehen Sie die Glasablagen (8) einfach heraus, und schieben Sie sie an der gewünschten Position wieder in die Halterung.
• Drücken Sie die Türablagen (3) seitlich etwas zusammen, und ziehen Sie sie gleichzeitig nach oben aus der Halterung heraus.

Lebensmittel kühlen

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr!

Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.
■ Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
■ Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
■ Zwei-Sterne-Gefrierfächer sind für die Aufbewahrung von bereits eingefrorenen Lebensmitteln und die Aufbewahrung oder Zubereitung von Speiseis oder Eiswürfeln geeignet.
■ Ein-, Zwei- und Drei-Sterne-Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.
■ Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Kühlbereich bestücken

Bestücken Sie den Kühlbereich so, dass er die Temperaturverhältnisse im Inneren optimal ausnutzt.

– Legen Sie streichfähige Butter und Käse in die obere Türablage (3) im Kühlbereich. Dort ist die Temperatur am höchsten.
– Lagern Sie Konserven, Gläser und Eier auf der mittleren Türablage. Die Eier legen Sie am besten auf die mitgelieferten Eierablagen.
- Stellen Sie Getränkekartons und Flaschen in die große untere Türablage. Stellen Sie volle Behälter dichter ans Scharnier, um die Belastung der Tür zu vermindern.
– Legen Sie Gekochtes und Gebackenes auf die Glasablagen (8).
- Legen Sie Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch auf die Glasabdeckung (7) über der Gemüseschublade (6). Dort ist die Temperatur am niedrigsten.
- Legen Sie frisches Obst und Gemüse in die Gemüseschublade (6).
– Lagern Sie hochprozentigen Alkohol nur stehend und fest verschlossen.
– Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie in den Kühlbereich stellen.
– Wenn Sie Nahrungsmittel für längere Zeit einfrieren und aufbewahren möchten, platzieren Sie rohes Fleisch, gefrorene Speisen, Eiscreme, Pizza, Trockenfrüchte etc. in den Gefrierschubladen (5).

Die Temperaturen im Gerät und damit der Energieverbrauch können ansteigen, wenn die Tü ren häufig g oder lange geöff net werden oder die vorgeschriebene Raumtemperatur ü ber- oder unterschritten wird „Produktdatenblatt VO (EU) Nr. 1060/2010“ auf Seite DE-31.

Qualität erhalten

• Damit Aroma und Frische der Lebensmittel im Kühl be reich erhalten bleiben, legen oder stellen Sie alle zu küh len den Le bensmit tel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder handelsübliche Folien.
  • Legen Sie die Lebensmittel
  – so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. Ä. ab.
• nicht direkt an die Rückwand. Sie können sonst an der Rück wand fest frie ren.

Lebensmittel einfrieren / Tiefkühlkost lagern

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zur Explosion führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr!

Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

■ Insbesondere rohes Fleisch und Fisch ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.
■ Die von den Lebensmittelherstellern empfohlenen Lagerzeiten einhalten.
■ Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).
- Bei einem Stromausfall bleibt das Gefriergut noch einige Zeit ausreichend gekühlt (siehe „Lagerzeit bei Störung“ ab Seite DE-31). Bei längerem Stromausfall oder einer Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät einlagern.

- Nach einer Störung überprüfen, ob die eingelagerten Lebensmittel noch genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Verbrennungsgefahr durch Tieftemperaturen.

- Die Lebensmittel und die Innenwände des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Hautverletzungenführen. Auchbeitrockener Haut sind Hautschäden möglich. - Eiswürfel oder Eis am Stiel vor dem Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen.

Wenn der Platz im Gefrierbereich in den Schubladen nicht ausreicht, kön-Sie die Schubladen herausnehmen.

Lebensmittel einfrieren

Einfrieren heißt, frische, zimmerwarme Lebensmittel möglichst schnell – am besten „schockartig“ – bis in den Kern durchzufrieren. Bei zu langsamem Kühlen „erfrieren“ die Lebensmittel, d. h. die Struktur wird zerstört. Die Erhaltung von Konsistenz, Geschmack und Nährwert erfordert eine gleichmäßige Lagertemperatur von -18 ^ .

Lebensmittel vorbereiten

• Frieren Sie nur qualitativ einwandfreie Lebensmittel ein.
• Frieren Sie frische und zubereitete Speisen un ge sal zen und ungewürzt ein. Ungesalzen eingefrorene Lebensmittel haben eine längere Halt bar keit.
• Lassen Sie zubereitete Lebensmittel abkühlen, bevor Sie sie einfrieren. Das spart nicht nur Energie, sondern ver mei det auch übermäßige Reifbildung im Gefrierbereich.
• Kohlensäurehaltige Getränke eignen sich nicht zum Einfrieren, da die Kohlensäure beim Einfrieren entweicht.

Die geeignete Verpackung

Wichtig beim Tiefgefrieren ist die Verpackung. Sie soll vor Oxidation, vor dem Eindringen von Mikroben, vor der Übertragung von Geruchs- und Geschmacksstoffen, und vor dem Austrocknen (Gefrierbrand) schützen.

• Verwenden Sie nur Verpackungsmaterial, das widerstandsfähig, luft- und flüssigkeitsundurchlässig, nicht zu steif und gut zu beschriften ist. Es sollte als Gefrierverpackung ausgewiesen sein.
• Verwenden Sie zum Verschließen Plastik-Clips, Gummiringe oder Klebebänder.

Das Portionieren

• Verwenden Sie möglichst flache Portionen; diese frieren schneller bis in den Kern durch.
• Streichen Sie die Luft aus dem Gefrierbeutel heraus, denn sie begünstigt das Austrocknen und nimmt Platz weg.
• Füllen Sie Flüssigkeitsbehälter max. zu 34 , denn beim Frieren dehnt sich Flüssigkeit aus.
• Lagern Sie keine Glas- oder Metallgefäße mit Flüssigkeit wie Wasser, Limonade, Bier etc. Wasser dehnt sich im gefrorenen Zustand aus und kann den Behälter sprengen.

Frieren Sie nur hochprozentigen Alkohol (ab vol. 40%) ein; achten Sie darauf, dass der Behälter fest verschlossen ist.

- Kennzeichnen Sie das Gefriergut nach Art, Menge, Einfrier- und Verfalldatum. Benutzen Sie möglichst wischfeste Filzschreiber oder Klebeetiketten.

So bestücken Sie richtig

Kleinere Menge einfrieren

Sobald die Temperatur im Gefrierbereich bei -18 °C liegt, können Sie frische, zimmerwarme Lebensmittel einfrieren.

Maximales Gefriervermögen

Halten Sie das maximale Gefriervermögen ein. Sie finden die Angabe zum Gefriervermögen ab Seite DE-31.

Die frische Ware darf keinen Kontakt mit dem bereits eingelagerten Gefriergut bekommen, da dieses sonst antauen kann. Lässt sich der Kontakt mit dem eingelagerten Gefriergut nicht vermeiden, empfehlen wir, vor dem Einfrieren der frischen Ware eine Kältereserve im Gefrierbereich zu schaffen.

Nach dem Einlagern der frischen Ware steigt die Temperatur im Gefrierraum kurzfristig an. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren.

Tiefkühlkost lagern

Auf dem Weg vom Hersteller in Ihr Gefrierge-rät darf die Tiefkühlkette nicht unterbrochen werden. Die Temperatur des Gefrierguts muss stets mindestens -18°C betragen.

Kaufen Sie deshalb keine Ware, die – in bereiften, stark vereisten Truhen liegt.
– oberhalb der vorgeschriebenen Markierungsmarke gestapelt ist.

– teilweise verklumpt ist (vor allem bei Beeren und Gemüse leicht festzustellen).
– Schnee und Saftspuren aufweist.

Transportieren Sie Tiefkühlkost in Spezialboxen aus Styropor oder in Isoliertaschen.

Beachten Sie die Lagerbedingungen und -zeiten auf der Verpackung.

und schließen Sie die Packung sofort wieder. Dadurch beugen Sie „Gefrierbrand“ vor und vermindern die Eisbildung am verbleibenden Lebensmittel.

Bereiten Sie aufgetaute Lebensmittel so schnell wie möglich zu. Entsorgen ie Auftauflüssigkeit.

Lebensmittel auftauen

Beachten Sie folgende Grundregeln, wenn Sie Lebensmittel auftauen:

– Um Lebensmittel aufzutauen, nehmen Sie sie aus dem Gefrierraum und lassen Sie sie am besten bei Raumtemperatur oder im Kühlschrank auftauen.
– Tauen Sie Fleisch, Geflügel und Fisch immer im Kühlschrank auf. Ach ten Sie darauf, dass das Gefriergut nicht in der eigene Auftauflüssigkeit liegt.
- Um Lebensmittel schnell aufzutauen, nutzen Sie z. B. die Auftaufunktion Ihrer Mikrowelle. Beachten Sie dabei die Herstellerangaben und beachten Sie, dass sie so vermehrt Bakterien und Keime bilde können.
– Wenn Sie nur einen Teil einer Packung auftauen möchten, entnehmen Sie diesen

Eiswürfel herstellen

VORSICHT

Gesundheitsgefahr!

Der Verzehr von Eiswürfeln, die mit verunreinigtem oder abgestandenem Wasser bereitet wurden, kann die Gesundheit gefährden. Durch falsche Handhabung besteht die Gefahr einer Lebensmittelvergiftung.

■ Zur Bereitung von Eiswürfeln nur fri- h sches Trinkwasser verwenden.
- Füllen Sie den mitgelieferten Eiswürfelbehälter zu 34 mit frischem Trinkwasser und legen Sie ihn waagerecht in den Gefrierraum.

Die Eiswürfel lösen sich am besten, indem Sie den Eiswürfelbehälter leichten oder kurze Zeit unter fließendes ander halten.

Pflege und Wartung

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Reinigen den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.
■ Beim Herausziehen des Netzsteckers immer am Netzstecker selbst anfassen, nicht an der Netzanschlussleitung ziehen.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

HINWEIS

Die Oberfl ächen und Geräteteile werden durch ungeeignete Behandlung beschädigt.

■ Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststofffl ächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.
■ Nur weiche Tücher verwenden.

Türdichtungen kontrollieren und reinigen

Die Türdichtungen müssen regelmäßig kontrolliert werden, damit keine war me Luft in das Gerät eindringt.

1. Klemmen Sie zur Prüfung ein dünnes Stück Pa pier an verschiedenen Stel len ein . Das Pa pier muss sich an allen Stellen gleich schwer durch zie hen las sen.
2. Falls die Dich tung nicht überall gleichmäßig an liegt: Erwärmen Sie die Dich tung an den entsprechenden Stellen vor sich tig mit ei nem Haar trock ner und ziehen Sie sie mit den Fin gern etwas her aus.
3. Reinigen Sie verschmutzte Dichtungen nur mit klarem Wasser.

Außenwände reinigen

– Lackierte Oberflächen
Verwenden Sie nur eine leichte pH-neutra-le Seifenlauge.
– Edelstahl-Oberflächen
Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden.

Rückseite reinigen

Befreien Sie ein- bis zweimal im Jahr die Geräterückseite und den Kompressor von Staub.

- Fegen Sie die Geräterückseite und den Kompressor mit einem weichen Besen vorsichtig ab.

Abtauen und Innenbereich reinigen

Der Kühlbereich muss nicht abgetaut werden, denn er ist mit einer Abtau-Automatik ausgestattet. Reif und Eis werden automatisch abgetaut und das Tauwasser auf der Rückseite

des Ge rä ts in einer Tauwasserschale gesammelt. Durch die Wärme des Mo tors verdunstet das Tauwasser.

Um den Gefrierbereich abzutauen, schaffen Sie zunächst eine Kältereserve. Stellen Sie den Temperaturregler (1) hierfür mindestens 3 Stunden vor dem Abtauen auf „7“.

Die Tief kühl kost taut nun nicht so schnell auf.

VORSICHT

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einer Verpuffung oder Explosion führen!

■ Auf keinen Fall Abtausprays verwenden. Sie können ex plo si ve Gase bilden.
■Zum Beschleunigen des Abtauvorgangs keine anderen Mittel verwenden als vom Hersteller empfohlen. Z.B.keineelektrischenHeizgeräte, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen ver wen den. Die Wärmedämmung und die In nenwände sind kratz- und hit ze emp findlich oder können schmelzen.

1. Stellen Sie den Temperaturregler (1) auf „0“.

2. Ziehen Sie den Netzstecker aus der Steckdose.

3. Nehmen Sie das Gefriergut aus dem Gefrierbereich heraus.

4. Sorgen Sie dafür, dass Ihre Lebensmittel ausreichend gekühlt bleiben. Wenn Sie keine Möglichkeit haben, das Gefriergut in einem anderen Gefrierschrank zwischenzulagern, wickeln Sie es dick in Zeitungspapier ein und lagern Sie es während der Abtauzeit in einem kühlen Raum oder in einer Isoliertasche.

5. Nehmen Sie die Schubladen aus dem Gefrierbereich heraus. Waschen Sie sie in warmem Wasser mit Spül mit tel und trocknen Sie sie gründlich ab.

6. Stellen Sie eine Schüssel mit heißem, nicht kochendem Wasser in den Gefrierbereich. Das Abtauen wird da durch be schleu nigt.

7. Lassen Sie die Tür während des Abtauens ge öff net und legen Sie einen Wischlappen vor das Gerät, um austretendes Tauwasser aufzufangen. Die Ab tau zeit hängt von der Dicke der Eisschicht ab. Erfahrungsgemäß kann nach ca. 1 Stunde mit dem Reinigen des Geräts begon nen werden.

8. Nehmen Sie die Gemüseschublade (6), die Glasabdeckung (7) und die Glasablagen (8) aus dem Kühlbereich heraus. Um die Türablagen (3) herauszunehmen, drücken Sie sie seitlich etwas zusammen, und ziehen Sie sie gleichzeitig nach oben aus der Halterung heraus.

9. Reinigen Sie alle Teile in lauwarmem Spülwasser. Trocknen Sie danach alles gründlich ab.

10. Wischen Sie die Innen räume mit warmem Wasser und Spülmittel aus. Geben Sie beim Nach wischen etwas Essig ins Wasser, um Schimmelbildung vorzu beu gen. Wischen Sie die Innenräume trocken, und lassen Sie die Tür zum Lüften noch einige Zeit offen.

(9) (10)

1. An der Rückwand des Kühlbereichs oberhalb der Gemüseschublade (6) befindet sich der Tauwasserablauf (9). In der Öffnung des Tauwasserablaufs steckt das Reinigungswerkzeug (10). Reinigen Sie damit den Tauwasserablauf.

2. Reinigen Sie die Türdichtungen nur mit klarem Wasser, sie sind empfindlich gegen Öl und Fett.

3. Setzen Sie die Glasablagen (8), die Gemüseschublade (6), die Glasabdeckung (7) und die Türablagen (3) wieder ein.

4. Legen Sie die Lebensmittel zurück in den Kühl- bzw. Gefrierbereich.
5. Stecken Sie den Netzstecker wieder in die Steckdose und drehen Sie den Temperaturregler (1) auf Stufe „7“.
6. Sobald eine Temperatur von -18 ^ erreicht ist, drehen Sie den Temperaturregler wieder in die übliche Position.

Innenbeleuchtung

WARNUNG

Stromschlaggefahr!

Das Berühren von unter Spannung stehenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Abdeckungen von der Innenbeleuchtung nicht entfernen.
■ Nicht versuchen, die Innenbeleuchtung auszutauschen.

Als Leuchtmittel werden LEDs verwendet, die wartungsfrei sind. Sollte die Innenbeleuchtung einmal ausfallen, wenden Sie sich an unseren Service (siehe Seite DE-30).

Inbetriebnahme

Bevor Sie das Gerät in Betrieb nehmen

- Lesen Sie das Kapitel „Sicherheit“ auf Seite DE-5 und alle Sicherheitshinweise.

Auspacken und Aufstellen

WARNUNG

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.

! VORSICHT

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport die Hilfe einer weiteren Person in Anspruch nehmen.

■ Schub fächer, Tü ren etc. nicht als Tritt-brettoderzumAbstützenverwenden.

Gefahren durch Kältemittel!

■ Den Kältekreislauf nicht be schä digen, z. B. durch Auf ste chen der Kältemittelkanäledes Verdampfersmit scharfenGegenständen, Abknicken von Rohrleitungenusw.

■ HerausspritzendesKältemittelist brennbar und kann zu Augenschäden füh ren. Spü len Sie in diesem Fall die Augen unter klarem Wasser und rufen Sie sofort einen Arzt.

! HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Das Kühlgerät möglichst nicht in die Horizontale kippen.
■ Zum Auspacken keine scharfen oder spitzen Gegenstände verwenden.
■ Beim Auspacken auf keinen Fall das Isoliermaterial an der Geräterückseite beschädigen.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Inneren kommen.

■ Immer die vorgeschriebene Umgebungstemperatur einhalten „Produktdatenblatt VO (EU) Nr. 1060/2010“ auf Seite DE-31.

1. Packen Sie das Gerät aus und entfernen Sie vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen, Schutzfolien und Schaumpolster innen, außen und auf der Geräterückseite.
2. Wählen Sie einen geeigneten Standort und halten Sie die vorgegebenen Mindestabstände und Umgebungstemperaturen ein (siehe nächste Seite).
3. Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m ^3 je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät finden Sie auf dem Typschild und auf dem Datenblatt ab Seite DE-33.

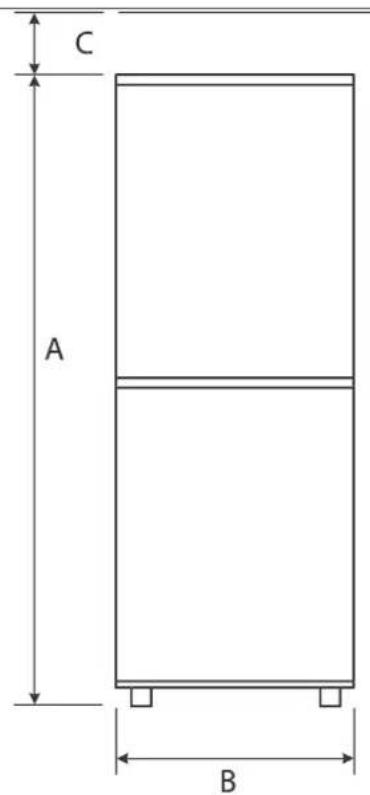

C A B

Raumbedarf (bei geschlossener und bei geöffneter Tür)

Raumbedarf nach Gerätemaßen

A: 1613 ~mm

B: 554 ~mm

C: 100 ~mm

D: 558 ~mm

E: 1062 ~mm

F: 70 ~mm

G: 100 ~mm

H: 135^

l: 915 mm

Gerät aufstellen und ausrichten

1. Stellen Sie das Gerät auf einen möglichst ebenen, fe sten Un ter grund.
2. Über prü fen Sie den Stand mit einer Wasser waa ge.

– Gut geeignet sind Standorte, die trocken, gut be lüf te t und möglichst kühl sind.

– Ungünstig sind Standorte mit direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heiz kör per.

- Wenn am Aufstellungsort eine Fußbodenheizung installiert ist, stellen Sie das Kühlgerät auf eine Isolierplatte aus festem Material.

1. Gleichen Sie Unebenheiten des Unter grunds mithilfe der bei den vorderen Schraubfüße (4) aus.
2. Schließen Sie dazu die Türen.
3. Kippen Sie das Gerät leicht nach hinten und drehen Sie die Schraubfüße hinein bzw. heraus.
4. Richten Sie das Gerät wieder auf und überprüfen Sie die Ausrichtung mit einer Wasserwaage. Wiederholen Sie den Vorgang, bis das Gerät senk recht aus gerich tet ist. Beim Öffnen der Türen darf sich das Gerät nicht be we gen.

Grundreinigung

Um den Geruch zu entfer nen, der allen neuen Geräten anhaftet, wischen Sie den Kühl- und Gefrierraum vor dem ersten Gebrauch mit einer Lösung aus 100 ml Essig und 200 ml Wasser aus. Wischen Sie anschließend mit klarem Wasser nach und trocknen Sie alle Teile danach ab.

! HINWEIS

Beschädigungsgefahr!

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

- Nach dem Transport und vor dem Anschließen das Gerät ca. 2 Stunden aufrecht stehen lassen. Dadurch hat das Schmiermittel genügend Zeit, um in den Kompressor zurückzufl ießen.

- Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte und leicht zugängliche Steck do se (220-240 V\~ / 50 Hz). Mit dem Öffnen und Schließen der Kühlbereichstür wird die Kühlraumbeleuchtung (2) automatisch ein- und ausgeschaltet.

Alles Wichtige zur Bedienung finden Sie ab Seite DE-11.

Gerät in Betrieb nehmen

! VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

■ Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

Türanschlag wechseln

Wenn es Ihre räumlichen Verhältnisse erforden, können Sie bei Bedarf den Türanschlag Ihres Kühlgeräts wechseln. Diese Arbeit erfordert allerdings etwas handwerkliches Geschick. Bitte lesen Sie die nachfolgenden Arbeitsschritte vollständig durch, bevor Sie mit der Arbeit beginnen.

Neben dem Lieferumfang benötigen Sie:

– Kreuzschlitz-Schraubendreher (PH2)
– mittelgroßer Schlitz-Schraubendreher
- 8er und 10er Schraubenschlüssel

Türen abnehmen

1. Ziehen Sie den Netzstecker aus der Steckdose.

1. Hebeln Sie die Scharnierblende (11) mithilfe eines Schlitz-Schraubendrehers vorsichtig nach oben ab.

(12)

1. Entfernen Sie auch die Abdeckplatte (12) auf der gegenüberliegenden Seite.

1. Lösen Sie die Schrauben (13), und entfernen Sie das obere Scharnier (14).

(17) (15) (16)

1. Öffnen Sie die Kühlbereichstür, und heben Sie sie senkrecht nach oben von dem Bolzen des mittleren Scharniers (15) ab. Stellen Sie die Tür beiseite.
2. Drehen Sie die beiden Schrauben (16) des mittleren Scharniers (15) heraus und ziehen Sie das Scharnier (15) aus der Gefrierbereichstür heraus.
3. Nehmen Sie die Unterlegscheibe (17) vom Scharnier (15) ab.
4. Heben Sie die Gefrierbereichstür nach oben heraus, und stellen Sie sie beiseite.

Scharniere vorbereiten

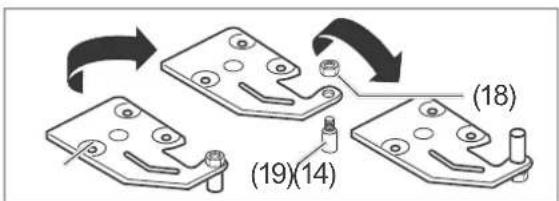

1. Schrauben Sie die Mutter (18) mit einem 10er Schraubenschlüssel vom Scharnierbolzen (19) ab. Schrauben Sie den Scharnierbolzen (19) von der Oberseite der

Scharnierplatte (14) ab und schrauben Sie ihn auf der Unterseite wieder an.

Schrauben Sie die Mutter wieder am Scharnierbolzen fest.

(26) (25) (4) (25) (20) (4)

1. Kippen Sie das Gerät so weit nach hinten (45° max.), dass Sie die vorderen Gerätefüße (4) und die untere Scharnierplatte (20) gut erreichen können.
2. Schrauben Sie beide Gerätefüße (4) heraus (gegen den Uhrzeigersinn).
3. Schrauben Sie mit einem 8er Schraubenschlüssel die drei Schrauben (25) der Scharnierplatte (20) sowie die zwei Schrauben (25) der Stützplatte (26) heraus.
4. Nehmen Sie die Scharnierplatte (20) und die Stützplatte (26) ab.

(20) (24) (23) (22) (21)

1. Schrauben Sie die Zierkappe (21) vom Scharnierbolzen (24).

2. Lösen Sie die Mutter (22), und nehmen Sie diese und den Sprengring (23) ab.

3. Versetzen Sie den Scharnierbolzen (24) wie oben dargestellt, und stecken bzw. schrauben Sie den Sprengring (23) und die Zierkappe (21) wieder auf.

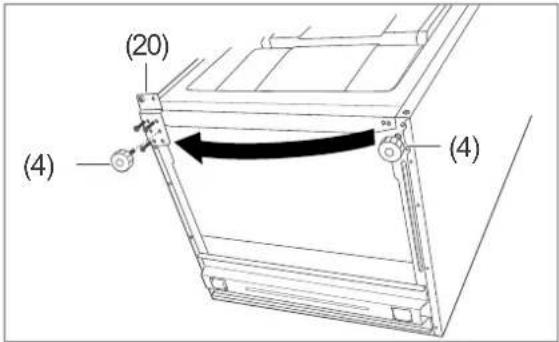

(20) (4) (4)

1. Schrauben Sie die Scharnierplatte (20) sowie die Stützplatte (26) auf der gegenüberliegenden Seite wieder an.
2. Schrauben Sie beide Gerätefüße (4) wieder ein.
3. Stellen Sie das Gerät wieder aufrecht hin.

Türen vorbereiten

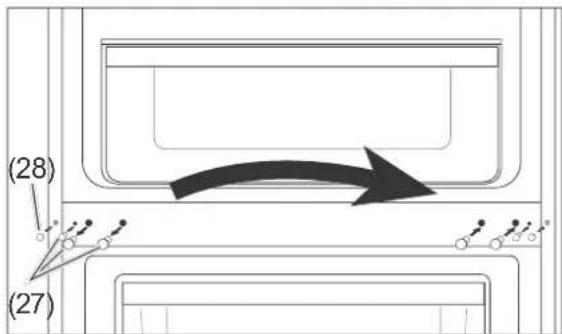

1. Entfernen Sie die 3 Blindstopfen (27) sowie die Zierkappe (28) auf der linken Seite aus dem Bereich des mittleren Scharniers, und befestigen Sie sie an den entsprechenden Stellen auf der gegenüberliegenden Seite.

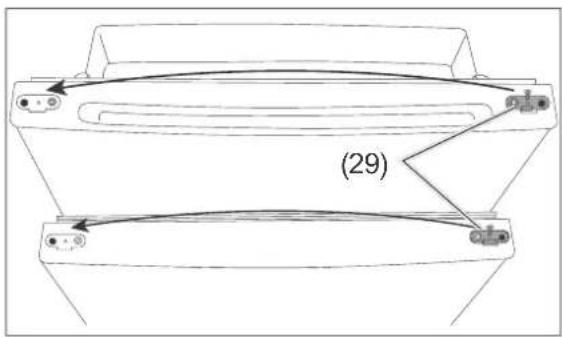

(29)

1. Schrauben Sie an der Oberseite der Kühlbereichstür und an der Unterseite der Gefrierbereichstür die Scharnierbuchsen (29) ab, und schrauben Sie sie auf der gegenüberliegenden Seite wieder fest.
2. Setzen Sie die Gefrierbereichstür auf den unteren Scharnierbolzen (24), und schließen Sie die Tür.
3. Stecken Sie das mittlere Scharnier (15) auf die Gefrierbereichstür, und schrauben Sie es fest.
4. Setzen Sie die Kühlbereichstür auf den Bolzen (19) des mittleren Scharniers (15), und schließen Sie die Tür.

1. Stecken Sie die obere Scharnierplatte (14) auf die Kühlbereichstür, und schrauben Sie sie anschließend mit den drei Kreuzschlitzschrauben (13) fest.
2. Prüfen Sie, ob die Kühlbereichstür passgenau sitzt. Justieren Sie ggf. mithilfe der Unterlegscheibe (17) nach.

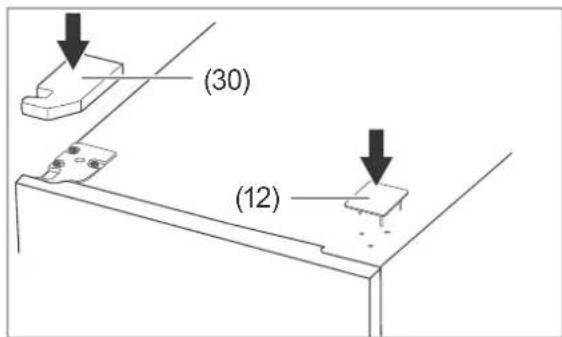

1. Pressen Sie die Scharnierblende (30) auf die Scharnierplatte und die Abdeckplatte (12) in die Löcher auf der gegenüberliegenden Seite.

Der Türanschlagwechsel ist damit abgeschlossen.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rieren. Das kann Sie und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfendieseReparaturenausführen.

Problem Mögliche Ursache Lösungen, Tipps, Erklärungen
Kompressor aus, Innenbeleuchtung aus.	Steckdose ohne Strom. Steckdose mit einem anderen Gerät überprüfen.	Sicherung prüfen.
	Netzstecker sitzt lose. Festen Sitz des Netz stec kers kontrollieren.
Kompressor aus, Innenbeleuchtung an.	Temperaturregler (1) steht auf „0“.	Temperaturregler auf höhere Position drehen (siehe „Temperatur einstellen“ auf Seite DE-11).
	Gewünschte Temperatur ist erreicht.	Wenn die Kühltemperatur steigt, schaltet sich der Kompressor selbsttätig wieder ein.
Gerät kühlt zu stark.	Temperaturregler zu hoch eingestellt.	Niedrigere Einstellung wählen (siehe „Temperatur einstellen“ auf Seite DE-11).
Gerät kühlt nicht ausreichend.	Temperaturregler zu niedrig eingestellt.	Höhere Einstellung wählen (siehe „Temperatur einstellen“ auf Seite DE-11).
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“ auf Seite DE-18.
	Gerät steht in der Nähe einer Wärmequelle.	Isolierplatte zwischen die Geräte stellen oder Standort wech sein.
	Speisen warm eingelagert.	Nur abgekühlte Speisen einlagern.
	Zu viel Ware eingefroren.	Max. Gefriervermögen nicht überschreiten (siehe „Technische Daten“ auf Seite DE-33).
	Dicke Eisschicht im Gefrierbereich.	Gefrierbereich abtauen (siehe „Abtauen und Innenbereich reinigen“ auf Seite DE-18).
	Umgebungstemperatur zu niedrig oder zu hoch.	Umgebungstemperatur an Klimaklasse anpassen siehe ab Seite DE-31.
	Kompressor scheint defekt.	Temperaturregler auf „7“ stellen. Schaltet der Kompressor nicht binnen einer Stunde ein, verständigen Sie unseren Service (siehe Seite DE-30).
Unten im Kühlfach hat sich Wasser gesammelt.	Tauwasserablauf (9) ist verstopft.	Verstopfung des Tauwasserablaufs mithilfe des mitgelieferten Reinigungswerkzeugs beseitigen (siehe „Abtauen und Innenbereich reinigen“ auf Seite DE-18).
Gerät erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Leises Brummen: Kälteaggregat läuft.
		Rauschen: Kältemittel strömt durch die Rohre.
		Klicken: Kompressor schaltet ein oder aus.
	Geräusche durch Vibration.	Festen Stand überprüfen.
		Gegenstände vom Gerät entfernen.
		Fremdkörper von der Geräterückseite entfernen.

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altgeräte an einer zugelassenen

Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und sourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyclinghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

VORSICHT

Brandgefahr!

Kühlgeräte enthalten in den Kühlsystemen und Isolierungen Kältemittel und Gase, welche fachgerecht entsorgt werden müssen. Bei Austritt von Kältemittel besteht Brandgefahr.

■ Achten Sie darauf, dass an einem Kühlgerät bis zur fachgerechten Entsorgung keine Kühlrippen oder Rohre beschädigt werden.

Unser Beitrag zum Schutz der Ozonschicht

In diesem Gerät wurden 100 % FCKW- und FKW-freie Kälte- und Aufschäummittel verwendet. Dadurch wird die Ozonschicht geschützt und der Treibhauseffekt reduziert.

Unsere Verpackungen wer den aus um weltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-frei-em Poly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP)
- Auch Energiesparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Farbe Modell Bestellnummer
hanseatic Kühl-Gefrier-Kombination HKGK 16155A2W	Weiß HKGK 16155A2W 6852		0636
hanseatic Kühl-Gefrier-Kombination HKGK 16155A3W/I	Weiß HKGK 16155A3W 3764		7804
	Edelstahl	HKGK 16155A3I	5055 1012

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Kunden in Deutschland

- Wenden Sie sich bitte an unseren Technik-Service:

Telefon [phone] (Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten: Sie sind für den einwandfreien Zustand des Gerätes und die fachgerechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Produktdatenblatt VO (EU) Nr. 1060/2010

Warenzeichen	hanseatic
Modellkennung	6852 0636 / HKGK16155A2W
Kategorie des Haushaltskühlgerätemodells	7, Kühl-Gefriergerät
Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz)	A++
Energieverbrauch 192 kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch härgt von der Nutzung und vom Standort des Geräts ab.
NutzinhaltKühlbereich	159 L
NutzinhaltGefrierbereich / Sterne-Einstufung	66 L / 4 Sterne
Lag erzeit bei Störung	15 h
Gefriervermögen	3 kg / 24 h
Klimaklasse: N,ST,T . Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16 °C und +43 °C bestimmt.
Luftschallemission	39 dB(A) re 1 pW
Einbaugerät	nein

Die oben angegebenen Werte sind unter genormten Laborbedingung en nach EN 62552 gemessen worden

Warenzeichen	hanseatic
Modellkennung	3764 7804 / HKG K16155A3W5055 1012 / HKGK16155A3I
Kategorie des Haushaltskühlgerätemodells	7, Kühl-Gefriergerät
Energieeffizienzklasse auf einer SkalaA+++ (höchste Effizienz) bis D (geringste Effizienz)	A+++
Energieverbrauch 128 kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.
NutzinhaltKühlbereich	159 L
NutzinhaltGef rierbereich / Sterne-Einstufung	66 L / 4 Sterne
Lag erzeit bei Störung	18 h
Gef riervermögen	3 kg / 24 r
Klima klasse: N,ST,T . Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen +16 °C und +43 °C bestimmt.
Luftschallemission	39 dB(A) re 1 pW
Einbaugerät	nein

Die oben angegebenen Werte sind untergenormten Laborbedingung en nach EN 62552 gemessen worden

Technische Daten

Bestellnummer	6852 0636
Gerätebezeichnung	Kühl-Gefrier-Kombination
Modell	HKGK16 155A2W
Gerätemaße (Höhe × Breite × Tiefe mit Anschlüssen)	161,3 cm × 55,4 cm × 55,8 cm
Leergewicht	50 kg
Kälte mittel	R600a
Kältemittel Füllmenge	68 g
Schaummittel Z	yklopentan
Leistungsaufnahme	104 W
Versorgungsspannung / Frequenz / Ne nns trom	220 - 240 V / 50 Hz / 0,6 A
Schutzklasse	I
Bestellnummer	3764 78045055 1012
Gerätebezeichnung	Kühl-Gefrier-Kombination
Modell	HKGK1 6155 A3WHKGK16 155A3I
Gerätemaße (Höhe × Breite × Tiefe mit Anschlüssen)	161,3 cm × 55,4 cm × 55,8 cm
Leergewicht	58 kg
Kältemittel	R600a
Kaltemittel Fullmenge	67 g
Schaummittel Z	yklopentan
Leistungsaufnahme	80 W
Versorgungsspannung / Frequenz / Nennstrom	220 - 240 V / 50 Hz / 0,6 A
Schutzklasse	I

HKGK 16155A2W

HKGK 16155A3W/I
