BEDIENUNGSANLEITUNG HKS8555A2 Hanseatic

Lieferung kontrollieren ..... DE-3

Bestimmungsgemäßer Gebrauch .... DE-3

Geräteteile / Bedienelemente ..... DE-4

Sicherheit DE-5

Begriffserklärung ..... DE-5

Symbolerklärung DE-5

Sicherheitshinweise ..... DE-5

Bedienung DE-10

Voraussetzungen zur sicheren

Verwendung DE-10

Gerät ein- und ausschalten ..... DE-10

Temperatur einstellen ..... DE-10

Glasablage und Türfächer umsetzen....DE-11

Nahrungsmittel kühlen DE-12

Kühlbereich bestücken ..... DE-12

Qualität erhalten . . . . . . . . . . . DE-13

Pflege und Wartung ..... DE-14

Türdichtungen kontrollieren und reinigen . . . . . . . . . . . . DE-14

Außenwände reinigen ..... DE-14

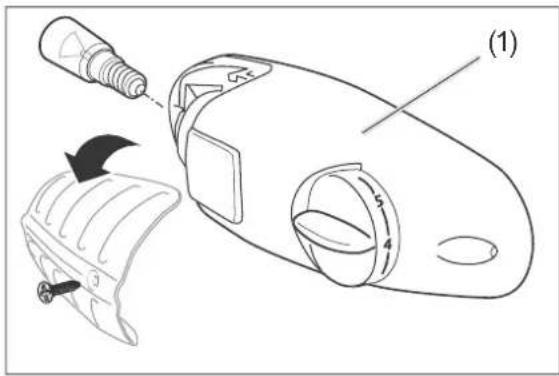

Innenraumbeleuchtung auswechseln ..... DE-15

Inbetriebnahme DE-16

Voraussetzung zur Inbetriebnahme DE-16

Transportieren und auspacken ... DE-16

Geeigneten Standort wählen ..... DE-16

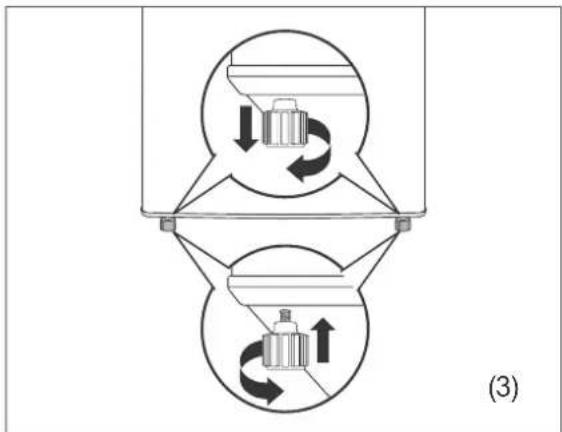

Gerät aufstellen und ausrichten . . . DE-17

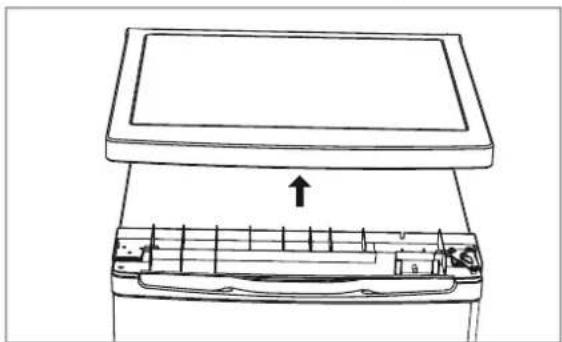

Türanschlag wechseln ..... DE-18

Grundreinigung ..... DE-20

Gerät elektrisch anschließen ..... DE-20

Fehlersuchtabelle ..... DE-22

Umweltschutz ..... DE-24

Elektro-Altgeräte umweltgerecht entsorgen ..... DE-24 Unser Beitrag zum Schutz der Ozonschicht ..... DE-24

Service DE-25

Beratung, Bestellung und Reklamation ..... DE-25 Reparaturen und Ersatzteile ..... DE-25

Porduktdatenblatt nach VO (EU) Nr. 1060/2010 ..... DE-26

Technische Daten DE-27

Informationen zum Aufstellen und zur Erstinbetriebnahme fi nden Sie ab Seite DE-16.

Bevor Sie das Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinweise und

die Gebrauchsanleitung aufmerksam durch. Nur so können Sie alle onen sicher und zuverlässig nutzen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Funkti-

Lieferung

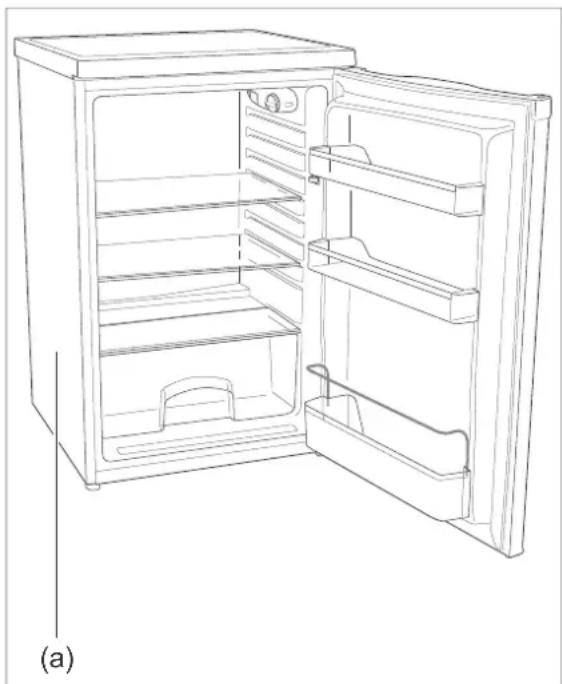

1× Kühlschrank mit Drei-Sterne-Gefrierfach und Gemüsefach (a)
1× Garantieunterlagen

Lieferung kontrollieren

1. Transportieren Sie das Gerät an einen geeigneten Standort und packen Sie es aus (siehe „Inbetriebnahme“ auf Seite DE-16).
2. Entfernen Sie alle Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.
3. Prüfen Sie, ob die Lieferung vollständig ist.
4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.
5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe Seite DE-25).

WARNUNG!

Stromschlaggefahr! Nie ein beschädigtes Gerät in Betrieb nehmen.

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet, um frische Lebensmittel zu kühlen.

Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Eine gewerbliche Nutzung ist ausgeschlossen.

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung be-

schrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

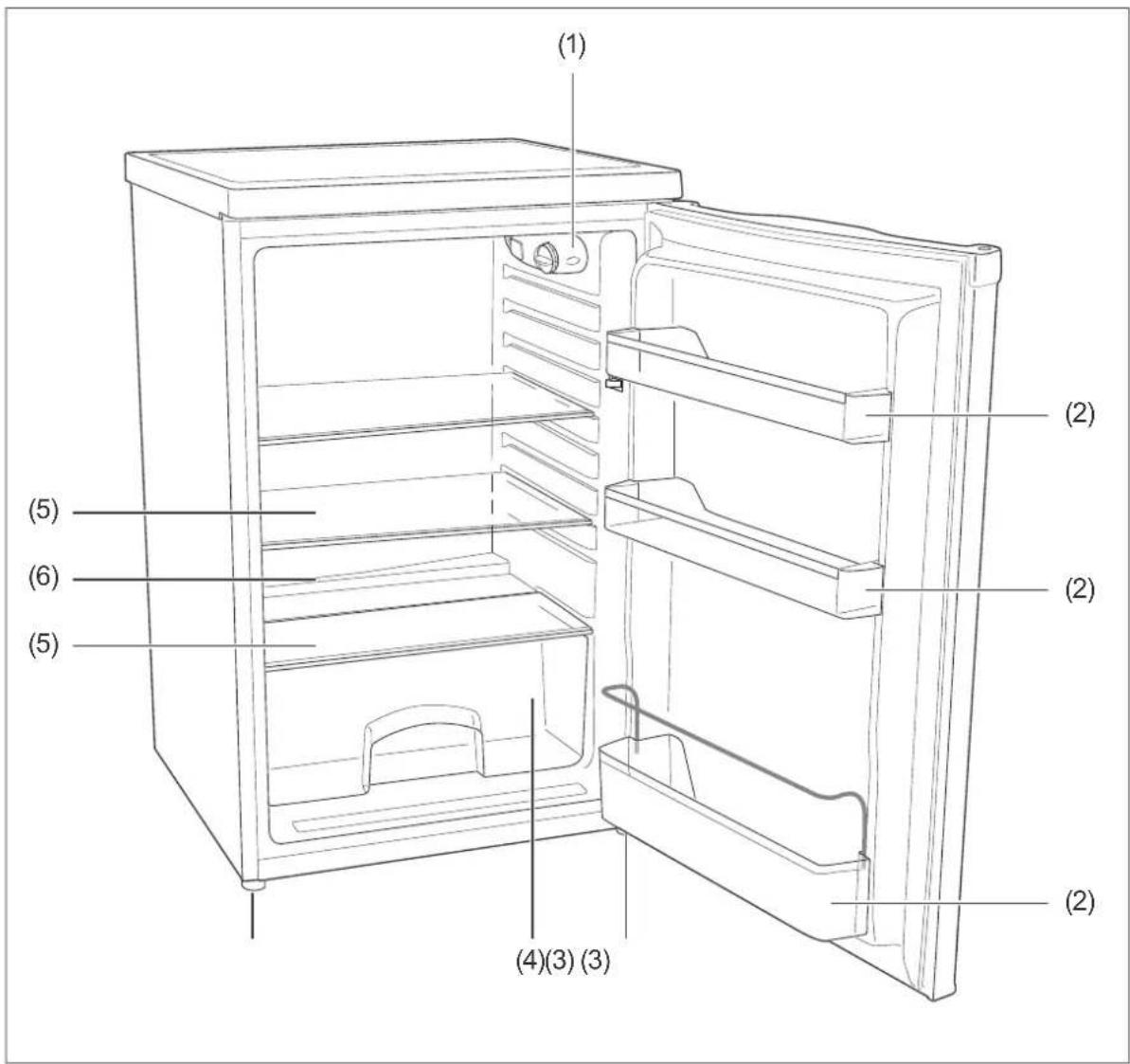

Geräteteile / Bedienelemente

(1) (2) (5) (6) (5) (4)(3) (3) (2)

(1) Temperatur-Regler und Innenbeleuchtung
(2) Türfach
(3) Schraubfüße

(4) Gemüsefach
(5) Glasablage

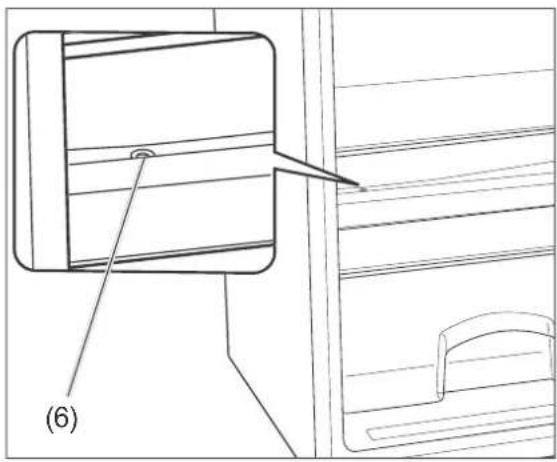

(6) Tauwasserablauf

Sicherheit

Begriffserklärung

FolgendeSignalbegriffefi nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Vorsicht: Brandgefahr!

Sicherheitshinweise

In diesem Kapitel fi nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln zu Bedienung, Aufstellung etc.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwenden. Nicht in Feuchträumen oder im Regen betreiben.
■ Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es
–sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist,
– Rauch entwickelt oder verbrannt riecht,
-ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite DE-25).

- Das Gerät entspricht der Schutzklasse I und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Beim Anschließen darauf achten, dass die richtige Spannung anliegt. Nähere Informationen hierzu fi nden Sie auf dem Typenschild.

■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.

■ Die vollständige Trennung vom Stromnetz erfolgt bei diesem Gerät nur durch Ziehen des Netzsteckers. Gerät daher nur an eine gut zugängliche Steckdose anschließen, damit es im Störfall schnell vom Stromnetz getrennt werden kann.

■ Falls der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.
■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch sein.
■ Bei der Aufstellung des Gerätes ist sicherzustellen, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
■ Ortsveränderliche Mehrfachsteckdosen oder Netzteile nicht an der Rückseite der Geräte platzieren.
■ Gerät, Netzstecker und Netzkabel von offenem Feuer und heißen Flächen fernhalten.
■ Immer am Netzstecker selbst, nicht am Netzkabel anfassen.
■ Netzstecker niemals mit feuchten Händen anfassen.
■ Netzkabel und -stecker nie in Wasser oder andere Flüssigkeiten tauchen.
■ Wenn das Netzkabel des Geräts beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualifi zierte Fachkraft ausgetauscht werden.
■ Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen (siehe „Service“ auf Seite DE-25).
■ Wenn eigenständige oder unsachgemäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche

verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Bei Reparaturen dürfen ausschließlich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
■ Im Fehlerfall sowie vor umfangreichen Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.
■ Keine Gegenstände in oder durch die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.
■ Gerät regelmäßig auf Schäden prüfen.

Risiken für Kinder

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.
■ Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Risiken im Umgang mit chemischen Stoffen

Explosionsgefahr!

Unsachgemäßer Umgang mit chemischen Stoffen kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige

Gas-Luft-Gemische zur Explosion bringen können.

■ Zum Abtauen auf keinen Fall Abtausprays verwenden. Sie können ex plosiveGasebilden.

VORSICHT

Risiken für bestimmte Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Kühl-/Gefriergerät be- und entladen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Sicherstellen, dass Kinder keinen Zugriff auf das Gerät haben, wenn sie unbeaufsichtigt sind.

Risiken im Umgang mit Kühlgeräten

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

■ Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen.

■ Der Anschluss an eine Steckdosenlei- ste oder eine Mehrfachsteckdose ist unzulässig.

■ Um ausreichende Luftzirkulation zu gewährleisten, Belüftungsöffnungen im Gerätegehäuse nicht verschließen.

- Gerät nicht direkt an die Wand stellen. Halten Sie die Mindestabstände ein (siehe „Geeigneten Standort wählen“ auf Seite DE-16).

Gefahren durch Kältemittel! Im Kältemittel-Kreis lauf Ihres Gerätes befindetsichdasumweltfreundliche, aberbrennbareKältemittelR600a(Isobutan).

■ Me cha ni sche Ein grif fe in das Käl te-system sind nur autorisierten Fachkräften erlaubt.

■ Den Kältemittelkreislauf nicht beschädigen, z. B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, AbknickenvonRohrleitungenusw.

■ Herausspritzendes Kältemittel ist brenn bar und kann zu Au gen schä den führen. In diesem Fall die Augen unter klarem Wasser spülen und sofort einen Arzt rufen.

- Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät finden Sie auf dem Datenblatt (siehe „Technische Daten“ auf Seite DE-27).

Gesundheitsgefahr!

Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.
■ Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
■ Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
■ Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen.
■ Prüfen, ob Transportwege und Aufstellort frei von Hindernissen sind (z. B. geschlossene Türen oder auf dem Boden liegende Gegenstände).
■ Sockel, Schub fä cher, Tü ren etc. nicht als Tritt brett oder zum Ab stüt zen verwenden.
■ Keine schweren Gegenstände auf dem Gerät abstellen, sie könnten herunterfallen und Verletzungen verursachen.
■ Netzkabel so verlegen, dass es nicht zur Stolperfalle wird.

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperatur anstieg im Inneren kommen.

■ Immer die vorgeschriebene Umgebungstemperatureinhalten(siehe Zeile „Klimaklassen“ auf Seite DE-26).

! HINWEIS

Beschädigungsgefahr!

Wenn das Gerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

■ Das Gerät möglichst nur vertikal transportieren.
■ Vor Inbetriebnahme das Gerät 2 Stunden aufrecht stehen lassen. Währenddessen fließt das Schmiermittel in den Kompressor zurück.

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

■ Gerät nicht an de Tür ziehen oder heben.
■ Gerät nur auf einem ebenen und festen Untergrund abstellen. Der Untergrund muss das Gewicht des gefüllten Gerätes tragen können.
■ Beim Auspacken keine scharfen oder spitzen Gegenstände verwenden.
■ Keine elektrischen Geräte innerhalb des Kühlfachs betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.

■ Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.
■ Innenbeleuchtung ausschließlich zur Beleuchtung des Geräteinneren verwenden. Sie ist nicht zur Beleuchtungeines Raumes geeignet.
■ Beim Reinigen beachten:

-Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststoffflächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.
– Nur weiche Tücher verwenden.

■ Nach dem Ausschalten 5 Minuten warten. Erst danach das Gerät erneut einschalten.

■ Nur Original-Zubehörteile verwenden.

Bedienung

Voraussetzungen zur sicheren Verwendung

- Sie haben das Kapital Gerät liegen. Sicher-

heit“ ab Seite DE-5 gelesen und alle Sicherheits hinweise verstanden.

– Das Gerät ist aufgestellt und angeschlossen wie im Kapitel „Inbetriebnahme“ ab Seite DE-16 beschrieben.

Gerät ein- und ausschalten

HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

■ Innenbeleuchtung ausschließlich zur Beleuchtung des Geräteinneren verwenden. Sie ist nicht zur Beleuchtungeines Raumes geeignet.

(1)

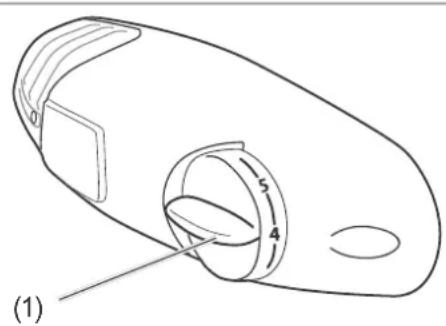

Mithilfe des Temperatur-Reglers (1) können Sie das Gerät ein- und ausschalten. Der Temperatur-Regler befindet sich an der rechten Wand im Kühlbereich.

Einschalten

1. Stellen Sie den Temperatur-Regler (1) auf eine Einstellung zwischen "1" und "7" ein. Das Gerät ist damit eingeschaltet. Der Kompressor beginnt zu arbeiten. Die Innenbeleuchtung schaltet ein, sobald die Tür geöffnet wird, und schaltet aus, wenn die Tür geschlossen wird.

2. Macht das Gerät störende Geräusche, überprüfen Sie den festen Stand und entfernen Sie Gegenstände, die auf dem Gerät liegen. Sicher-

Ausschalten

1. Stellen Sie den Temperatur-Regler (1) auf „0“. Der Kompressor ist ausgeschaltet. Das Gerät kühlt nicht.
2. Um das Gerät von der Stromzufuhr zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
3. Räumen Sie das Gerät aus und reinigen Sie es (siehe „Pflege und Wartung“ auf Seite DE-14).
4. Lassen Sie die Tür leicht geöffnet, damit sich kein Schimmel bildet.

Temperatur einstellen

WARNUNG

Gesundheitsgefahr!

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Kühl- und Gefrierbereich kommen.

- Immer die vorgeschriebene Um gebungstemperatur einhalten (siehe Zeile „Klimaklassen“ auf Seite DE-26).

Mit dem Temperatur-Regler (1) können Sie einstellen.

• Wählen Sie zunächst eine mittlere Einstellung.
• Wählen Sie bei ansteigender Umgebungstemperatur, z. B. im Sommer, eine entsprechend höhere Einstellung.

Um die Kühlleistung zu

– erhöhen, drehen Sie den Temperatur-Regler in Richtung „7“.
- verringern, drehen Sie den Temperatur-Regler in Richtung „1“.

Um die Kühlleistung kontrollieren zu können, benötigen Sie idealerweise 1 Gefrierthermometer.

Platzieren Sie es oberhalb des Gemüsefachs; die richtige Temperatur beträgt hier +6 °C.

Glasablage und Türfächer umsetzen

Die beiden oberen Glasablagen (5) und die Türfächer (2) lassen sich herausnehmen und bei Bedarf anders anordnen.

1. Ablage herausziehen bzw. Türfach anhe-Küben- und herausnehmen.
2. Ablage an neuer Position hineinschieben bzw. Türfach an neuer Position von oben einsetzen.

Nahrungsmittel kühlen

WARNUNG

Explosionsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr!

Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.
■ Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
■ Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
■ Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

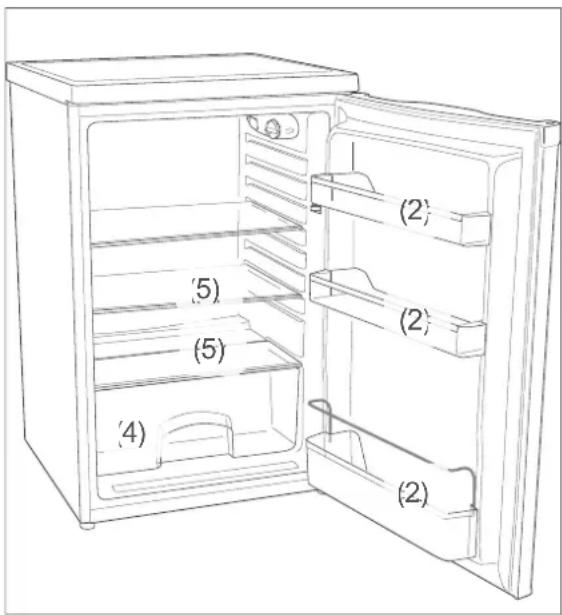

Kühlbereich bestücken

(2) (5) (5) (4) (2)

• Bestücken Sie den Kühlbereich so, dass die Temperaturverhältnisse im Inneren optimal ausnutzt werden:
  – Legen Sie streichfähige Butter und Käse in das obere Türfach (2). Dort ist die Temperatur am höchsten.
  – Lagern Sie Konserven Gläser und Eier im mittleren Türfach (2). Die Eier legen Sie am besten auf die mitgelieferte Eierschale (b).
• Stellen Sie Getränkekartons und Flaschen in das untere Türfach (2). Stellen Sie volle Behälter dichter ans Scharnier, um die Belastung der Tür zu vermindern.
  – Legen Sie Gekochtes und Gebackenes auf die obere Glasablage (5).
  – Legen Sie Frischfleisch, Wild, Geflügel, Speck, Wurst und rohen Fisch auf die Glasablage über dem Gemüsefach (4). Dort ist die Temperatur am niedrigsten.
  – Legen Sie frisches Obst und Gemüse in die Gemüseschublade (4).
• Lagern Sie hochprozentigen Alkohol nur stehend und fest verschlossen.
• Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.

• Die Temperaturen im Gerät und damit der Energieverbrauch können ansteigen,

– wenn die Tür häufig oder lange geöffnet wird.

– wenn die vorgeschriebene Raumtemperatur ü ber- oder unterschritten wird.

- Der Energieverbrauch ist auch abhängig vom gewählten Standort (siehe „Geeigneten Standort wählen“ auf Seite DE-16).

Qualität erhalten

- Damit Aroma und Frische der Nahrungsmittel im Kühl be reich erhalten bleiben, legen oder stellen Sie alle zu küh len den Le bens mit tel nur verpackt in den Kühlbereich. Verwenden Sie spezielle Kunststoffbehälter für Lebensmittel oder han dels übli che Folien.

• Legen Sie die Lebensmittel

– so in den Kühlbereich, dass die Luft frei zirkulieren kann. Decken Sie die Ablagen nicht mit Papier o. Ä. ab.

– nicht direkt an die Rückwand. Sie kön nen sonst an der Rück wand fest frie ren.

Pflege und Wartung

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Reinigen den Netzstecker aus der Steckdose ziehen bzw. die Sicherung ausschalten/herausdrehen.
■ Beim Herausziehen des Netzsteckers immer am Netzstecker selbst anfas- sen, nicht am Netzkabel ziehen.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

HINWEIS

Beschädigungsgefahr!

Die Oberfl ächen und Geräteteile werden durch ungeeignete Behandlung beschädigt.

■ Auf keinen Fall aggressive, körnige, soda-, säure-, lösemittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststofffl ächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.
- Türdichtungen und Geräteteile aus Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.
■ Nur weiche Tücher verwenden.

Türdichtungen kontrollieren und reinigen

Die Türdichtungen müssen regelmäßig kontrolliert werden, damit keine war me Luft in das Gerät eindringt.

1. Klemmen Sie zur Prüfung ein dünnes Stück Pa pier an verschiedenen Stel len ein . Das Pa pier muss sich an allen Stellen gleich schwer durch zie hen las sen.
2. Falls die Dich tung nicht überall gleichmäßig an liegt: Erwärmen Sie die Dich tung an den entsprechenden Stellen vor sich tig mit ei nem Haar trock ner und ziehen Sie sie mit den Fin gern etwas her aus.
3. Reinigen Sie verschmutzte Dichtungen nur mit klarem Wasser, sie sind empfindlich gegen Öl und Fett.

Außenwände reinigen

– Lackierte Oberflächen
Verwenden Sie nur eine leichte pH-neutra-le Seifenlauge.
– Edelstahl-Oberflächen
Verwenden Sie spezielle Edelstahl-Reiniger aus dem Fachhandel. Niemals Politur verwenden.

1. Stellen Sie den Temperatur-Regler (1) auf „0“.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Entnehmen Sie das Kühlgut und stellen Sie sicher, dass es ausreichend gekühlt bleiben.
4. Entnehmen Sie die drei Türfächer (2), die drei Glasablagen (5) sowie das Gemüsefach (4).
   Reinigen Sie alle Teile in lauwarmem Spülwasser. Trocknen Sie danach alles gründlich ab.

(6)

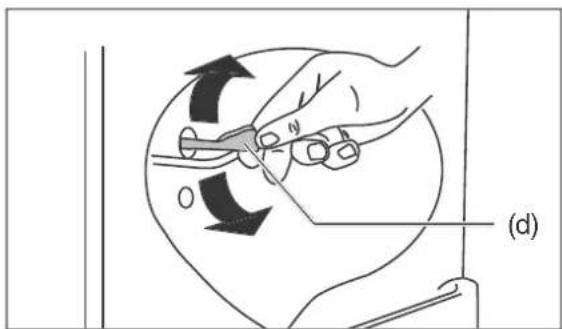

(d)

1. Säubern Sie die Öffnung des Tauwasserablaufs (6).
2. Wischen Sie den Innneraum mit war mem Wasser und Spülmittel aus. Geben Sie beim Nachwischen einige Tropfen Essig ins Wasser, um Schimmelbildung vorzubeugen.
3. Reiben Sie alles, einschließlich der Tür- dich tung, gründlich trocken und lüften Sie kurze Zeit durch.
4. Setzen Sie die Glasablagen, das Gemüsefach und die Türfächer wieder ein.
5. Legen Sie das Kühlgut wieder in den Kühlbereich.
6. Stecken Sie den Netzstecker wieder in die Steckdose und drehen Sie den Temperatur-Regler (1) auf die übliche Position.

Innenraumbeleuchtung auswechseln

WARNUNG

Stromschlaggefahr!

Das Berühren von unter Spannung stehenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Wechsel der Glühlampe den Netzstecker ziehen.

Ausschließlich Glühlampen mit einer Leistung von max. 10W, 220-240 Volt und Sockel E14 verwenden (ILCOS: IBA/C-220/240-E14-23).

(1)

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Lösen Sie mit einem Kreuzschlitzschraubendreher die Schraube der Abdeckung und nehmen Sie die Abdeckung ab.
3. Drehen Sie die Glühlampe aus der Fassung und ersetzen Sie sie durch eine neue desselben Typs.
4. Schrauben Sie die Abdeckung wieder fest.
5. Stecken Sie den Netzstecker wieder in die Steckdose.

Inbetriebnahme

Voraussetzung zur Inbetriebnahme

Sie haben das Kapitel „Sicherheit“ ab Seite DE-5 gelesen und alle Sicherheits hinweise verstanden.

1. Transportieren Sie das Gerät mithilfe einer Transportkarre oder einer zweiten Person.
2. Packen Sie das Gerät aus und entfernen Sie vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen, Schutzfolien und Schaumpolster innen, außen und auf der Geräterückseite.

Transportieren und auspacken

WARNUNG

Erstickungsgefahr!

Kinder können sich in der Verpackungsfolie verfangen oder Kleinteile verschlucken und ersticken.

■ Kinder nicht mit der Verpackungsfolie spielen lassen.
■ Kinder daran hindern, Kleinteile vom Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

⚠ VORSICHT

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich. Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen.
■ Gemüse fach, Tür etc. nicht als Tritt-brettoderzumAbstützenverwenden.

! HINWEIS

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Das Gerät möglichst nicht in die Horizontale kippen.
■ Zum Auspacken keine scharfen oder spitzen Gegenstände verwenden.

Geeigneten Standort wählen

! WARNING

Gesundheitsgefahr!

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Kühl- und Gefrierbereich kommen.

■ Immer die vorgeschriebene Um gebungstemperatur einhalten (siehe Zeile „Klimaklassen“ auf Seite DE-26).

! VORSICHT

Gefahren durch Kältemittel!

■ Den Kältekreislauf nicht beschädigen, z.B. durch Aufstechen der Kältemittelkanäle des Verdampfers mit scharfen Gegenständen, Abknicken von Rohrleitungenusw.
■ HerausspritzendesKältemittelist brenn bar und kann zu Au gen schä den führen. Spülen Sie in die sem Fall die Au gen unter kla rem Was ser und rufen Sie sofort ei nen Arzt.

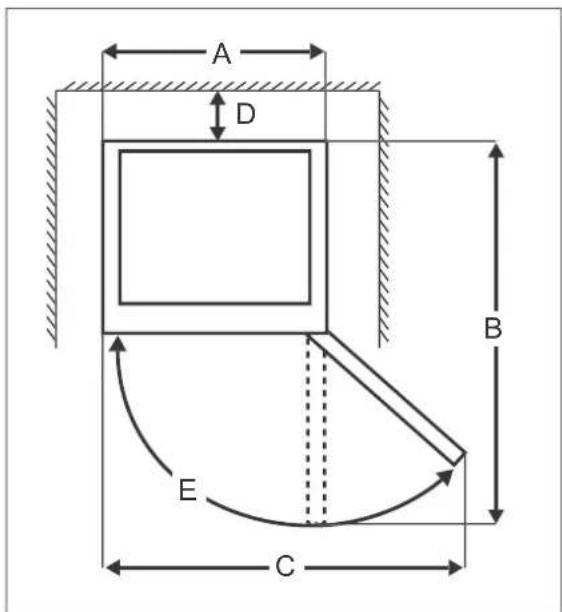

A D B E C

Platzbedarf nach Gerätemaßen
A: 54,5 cm B: 106,5 cm
C: 89,0 cm D: ≥ 5,0 cm
E: 110-125°

Raumanforderungenn:

• Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum mindestens 3 m³ groß sein.
  – Gerät nur auf einem ebenen und festen Untergrund abstellen. Der Untergrund muss das Gewicht des gefüllten Geräts tragen können.
  – Gut geeignet sind Standorte, die trocken, gut belüftet und möglichst kühl sind.
• Ungünstig sind Standorte mit direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heizkörper.
• Wenn am Aufstellungsort eine Fußbodenheizung installiert ist, stellen Sie das Kühlgerät auf eine Isolierplatte aus festem Material.

Mindestabstände:

- Diese Mindestabstände müssen eingehalten werden:

• zu Elektroherden 3 cm
• zu Öl- und Kohleherden 30 cm
• zu anderen Gefriergeräten 2 cm
• zu Wasch-/Geschirrspülmaschinen 2 cm

- Möchten Sie diese Abstände verringern, können Sie eine Isolierplatte zwischen den Geräten anbringen.

Gerät aufstellen und ausrichten

1. Stellen Sie das Gerät auf einen möglichst ebenen, festen Untergrund.
2. Um eine ausreichende Luftzirkulation zu gewährleisten, muss der gesamte Raum oberhalb des Gerätes frei bleiben.
3. Überprüfen Sie den Stand mit einer Wasserwaage.

4. Gleichen Sie Unebenheiten des Untergrunds mithilfe der beiden vorderen Schraubfüße (3) aus.

5. Schließen Sie dazu die Tür.

6. Kippen Sie das Gerät leicht nach hinten und drehen Sie die beiden Schraubfüße (3) hinein bzw. heraus.
7. Richten Sie das Gerät wieder auf und überprüfen Sie die Ausrichtung mit einer Wasserwaage.
8. Wiederholen Sie den Vorgang, bis das Gerät senkrecht ausgerichtet ist. Beim Öffnen der Tür darf sich das Gerät nicht bewegen.

Türanschlag wechseln

Bei Bedarf können die Türanschlagseite wechseln. Bei Auslieferung befindet sich der Türanschlag rechts.

Diese Arbeit erfordert etwas handwerkliches Geschick. Bitte lesen Sie die nachfolgenden Arbeitsschritte vollständig durch, bevor Sie mit der Arbeit beginnen.

Neben dem Lieferumfang benötigen Sie:

– mittelgroßer Kreuzschlitz-Schraubendreher
- 8er- und 10er-Maulschlüssel
– einen stabilen Bindfaden
– möglichst eine zwei te Per son

WARNUNG

Stromschlaggefahr!

Zum Wechseln des Türanschlags ist es nötig, die Abdeckung vom Gerät zu entfernen. Dadurch können stromführende Teile zugänglich werden.

■Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit dem Wechsel des Türanschlags beginnen.

Voraussetzung: Das Gerät ist nicht ans Stromnetz an ge schlos sen.

Abdeckung entfernen

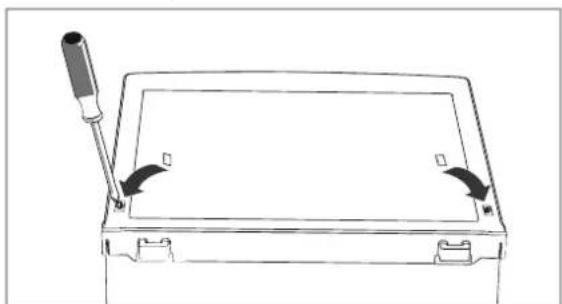

1. Hebeln Sie die beiden Schraubabdeckungen auf der Oberseite der Abdeckung vorsichtig mit einem Schraubendreher heraus.

2. Drehen Sie die zwei Schrauben links und rechts mit einem Kreuzschlitz-Schraubendreher aus der Abdeckung heraus.

1. Hebeln Sie die beiden Seiten der Abdeckung vorne leicht nach außen und heben Sie die Abdeckung nach oben ab.

Oberes Scharnier umsetzen

Entfernen Sie den Blindstopfen an der Oberseite der Tür, indem Sie einen stabilen Bindfaden um ihn legen, den Bindfaden stramm hin und her ziehen und den Blindstopfen vorsichtig heraushebeln.

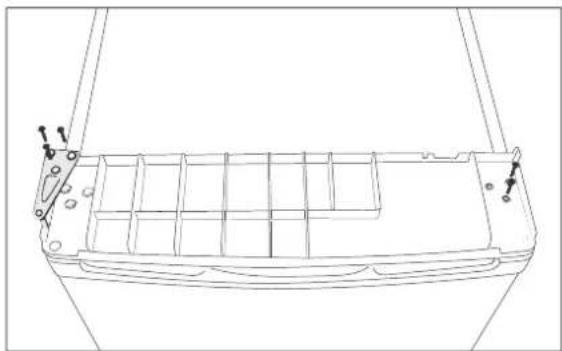

1. Drehen Sie die drei Befestigungsschrauben der Scharnierplatte und die beiden

einzelnen Schrauben auf der gegenüberliegenden Seite heraus. Verwenden Sie dafür einen 8er Maulschlüssel oder einen Kreuzschlitz-Schraubendreher.

1. Nehmen Sie die Scharnierplatte ab.

1. Schrauben Sie die Scharnierplatte sowie die beiden einzelnen Schrauben auf der jeweils gegenüberliegenden Seite wieder an.

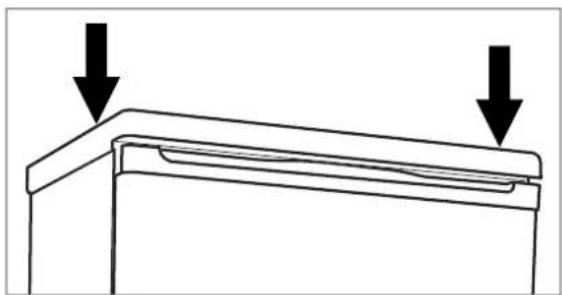

1. Legen Sie die Abdeckung wieder auf den Kühlschrank zurück. Drücken Sie an beiden Seiten vorne links und rechts auf die Abdeckung, bis sie einrastet.

1. Schrauben Sie die zwei Schrauben auf der Abdeckung wieder fest. Verwenden Sie dafür einen Kreuzschlitz-Schraubendreher. Befestigen Sie die beiden Schraubabdeckungen wieder.

Unteres Scharnier umsetzen

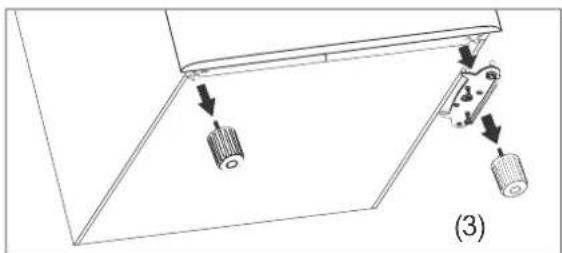

1. Kippen Sie den Kühlschrank nach hinten (maximal 45°).
2. Schrauben Sie die beiden vorderen Schraubfüße (3) heraus.
3. Schrauben Sie die untere Scharnierplatte ab. Verwenden Sie dafür einen 8er Maulsschlüssel oder einen Kreuzschlitz-Schraubendreher.

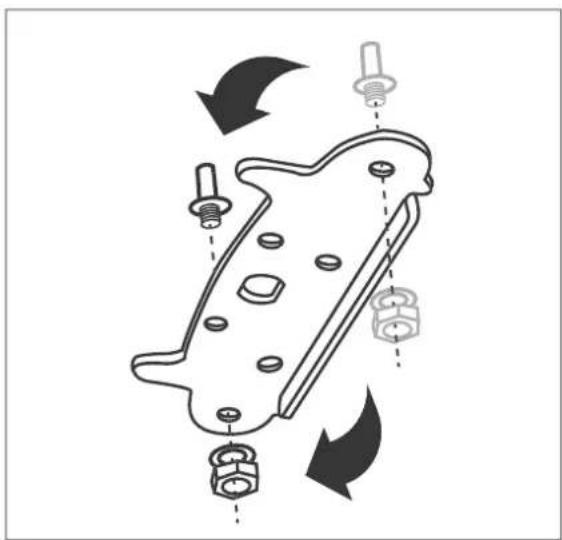

1. Versetzen Sie den Scharnierbolzen auf die gegenüberliegende Seite der Scharnierplatte. Verwenden Sie zum Lösen und Festziehen der Mutter einen 10er Maulschlüssel oder die Unterseite eines Schraubfußes.

1. Schrauben Sie die Scharnierplatte auf der gegenüberliegenden Seite fest. Achten Sie darauf, dass sich der Scharnierbolzen in der Scharnierbuchse der Tür befindet. Die Tür ist jetzt wieder funktionsfähig.

2. Schrauben Sie beide Schraubfüße wieder fest und richten Sie den Kühlschrank aus.

1. Setzen Sie den Blindstopfen auf der gegenüberliegenden Seite der Tür wieder ein.

Grundreinigung

Um den Geruch zu entfer nen, der allen neuen Geräten anhaftet, reinigen Sie das Gerät, bevor Sie es benutzen (siehe „Pflege und Wartung“ auf Seite DE-14).

Gerät elektrisch anschließen

WARNUNG

Stromschlaggefahr!

Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

- Gerät nicht in Betrieb nehmen oder weiter betreiben, wenn es - sichtbare Schäden aufweist, z. B. die Anschlussleitung defekt ist, - Rauch entwickelt oder verbrannt riecht, - ungewohnte Geräusche von sich gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite DE-25).

■ Der Anschluss an eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und -steuerung ist unzulässig.

■ Falls der Netzstecker nach dem Aufstellen nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LS-Schalter und Schütze.

■ Netzkabel nicht knicken oder klemmen und nicht über scharfe Kanten legen. Die Folge kann ein Kabelbruch sein.

VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

■ Gerät nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose anschließen. Der Anschluss an eine Steckdosenleiste oder eine Mehrfachsteckdose ist unzulässig.

HINWEIS

Beschädigungsgefahr!

Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

- Nach dem Transport und vor dem Anschließen das Gerät ca. 2 Stunden aufrecht stehen lassen. Dadurch hat das Schmiermittel genügend Zeit, um in den Kompressor zurückzufl ießen.

- Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte und leicht zugängliche Steck do se (220-240 V\~ / 50 Hz). Bei geöffneter Tür ist nun die Innenbeleuchtung (1) eingeschaltet.

Alles Wichtige zur Bedienung finden Sie ab Seite DE-10.

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur!

Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rieren. Das kann Sie und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfendieseReparaturenausführen.

Problem Mögliche Ursache Lösungen, Tipps, Erklärungen
Kompressor aus, Innenbeleuchtung aus.	Steckdose ohne Strom. Überprüfen Sie die Steckdose mit einem anderen Gerät.
	Netzstecker sitzt lose.	Kontrollieren Sie den festen Sitz des Netzstec kers.
Kompressor aus, Innenbeleuchtung an.	Temperatur-Regler (1) steht auf „0“.	Drehen Sie den Temperatur-Regler auf höhere Position drehen (siehe „Temperatur einstellen“ auf Seite DE-10).
	Gewünschte Temperatur ist erreicht.	Weiteres Kühlen nicht erforderlich. Wenn die Innentemperatur steigt, schaltet sich der Kompressor selbsttätig ein.
Gerät kühlt zu stark.	Temperatur-Regler zu hoch eingestellt.	Wählen Sie eine niedrigere Einstellung (siehe Seite DE-10).
Gerät kühlt nicht ausreichend.	Temperatur-Regler zu niedrig eingestellt.	Wählen Sie eine höhere Einstellung (siehe Seite DE-10).
	Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.	Siehe „Türdichtungen kontrollieren und reinigen“ auf Seite DE-14.
	Gerät steht in der Nähe einer Wärmequelle.	Stellen Sie eine Isolierplatte zwischen die Geräte oder wechseln Sie den Standort.
	Speisen warm eingelagert.	Lagern Sie nur abgekühlte Speisen ein.
	Umgebungstemperatur zu niedrig oder zu hoch.	Passen Sie die Umgebungstemperatur an Klimaklasse an (siehe „Porduktdatenblatt nach VO (EU) Nr. 1060/2010“ auf Seite DE-26).
	Kompressor scheint defekt.	Stellen Sie den Temperatur-Regler auf „7“ Wenn der Kompressor nicht binnen einer Stunde einschaltet, verständigen Sie unseren Service (siehe Seite DE-25).
Innenbeleuchtung funktioniert nicht.	Stromversorgung ist unterbrochen.	Überprüfen Sie die Steckdose mit einem anderen Gerät.
	Glühlampe defekt	Wechseln Sie die Glühlampe (siehe „Innenraumbeleuchtung auswechseln“ auf Seite DE-15).
Gerät erzeugt Geräusche.	Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.	Rauschen: Kälteaggregat läuft.
		Fließgeräusche: Kältemittel fließt durch die Rohre.
		Klicken: Kompressor schaltet ein oder aus.
	Störende Geräusche. Festen	Stand überprüfen.
		Gegenstände vom Gerät entfernen.
Unten im Kühlbereich hat sich Wasser gesammelt.	Tauwasserablauf oberhalb der Gemüseschub lade ist verstopft.	Verstopfung des Tauwasserablaufs beseitigen (siehe „Pflege und Wartung“ auf Seite DE-14).

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen.

Jeder Verbraucher ist deshalb gesetzlich verpflichtet, Elektro-Altgeräte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Verwertung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyc linghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Unser Beitrag zum Schutz der Ozonschicht

In diesem Gerät wurden 100 %

FCKW- und FKW-freie Kälte- und Aufschäummittel verwendet. Dadurch wird die Ozonschicht geschützt und ibhaus effekt reduziert.

Unsere Verpackungen wer den aus um weltfreundlichen, wiederverwertbaren Materialien hergestellt:

– Außenverpackung aus Pappe
- Formteile aus geschäumtem, FCKW-frei-em Poly sty rol (PS)
– Folien und Beutel aus Polyäthylen (PE)
- Spannbänder aus Polypropylen (PP)
- Auch Energie sparen schützt vor zu starker Erwärmung unserer Erde. Ihr neues Gerät verbraucht mit seiner umweltverträglichen Isolierung und seiner Technik wenig Energie.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Farbe Modell Bestellnummer
Hanseatic Kühlschrank	Edelstahloptik HKS 8555A2S 667 576
	weiß HKS 8555A2 557 394

Beratung, Bestellung und Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist,
– das Gerät Transportschäden aufweist,
– Sie Fragen zu Ihrem Gerät haben,
– sich eine Störung nicht mithilfe der Fehlersuchtabelle beheben lässt,
– Sie weiteres Zubehör bestellen möchten.

Reparaturen und Ersatzteile

Kunden in Deutschland

– Wenden Sie sich bitte an unseren Technik-Service:
Telefon [phone]
(Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf)

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie: Sie sind für den einwandfreien Zustand des Gerätes und die fach ge rechte Benutzung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers
den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Garantiezeit für Sie mit Kosten verbunden. Durch Nichtbeachtung dieser Anleitung verursachte Schäden können leider nicht anerkannt werden.

Porduktdatenblatt nach VO (EU) Nr. 1060/2010

Warenzeichen	hanseatic
Modellkennung	557394 / HKS 8555A2667576 / HKS 8555A2S
Kategorie des Haushaltskühlgerätemodells	1, Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel
Energieeffizienzklasse auf einer Skala A+++ (höchste Eftizienz) bis D (geringste Eftizienz)	A++
Energieverbrauch 91 kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.
NutzinhaltKühlbereichGe frierbereich / Sterne-Einstufung	130 L-L / -Sterne
Lagerzeit bei Störung	- h
Ge friervermögen	- kg / 24 h
Klima klasse: N-ST . Dieses Gerät ist für den Betrieb bei einer Jmgebungstemperatur zwischen +16 °C und +38 °C bestimmt.
Luftschalle miss õn	43 dB(A) re 1 pW
Einbaug erät	nein

Die oben angegebenen Werte sind unter genormten Laborbedingung en nach EN 62552 gemessen worden.

Technische Daten

Bestellnummer	557394, 667576
Gerätebezeichnung	Kühlschrank
Modell	HKS 8555A2HKS 8555A2S
Gerätemaße (Höhe × Breite × Tiefe mit Anschlüssen)	85,0 cm × 55,0 cm × 58,0 cm
Leergewicht	26 kg
Kältemittel	R600a
Kältemittel Füllmenge	20 g
Schaummittel Z	yklopentan
Leistungsaufnahme	80 W
Versorgungsspannung / Frequenz / Nennstrom / Lampenleistung	220 -240 V / 50 Hz / 0,55 A max 10 W
Schutzklasse	I

HKS 8555A2S

HKS 8555A2
