Produkttyp	Kabelloser digitaler Thermostat
Modell	Homexpert THR842DBG
Marke	Honeywell
Maße (ca.)	80 x 80 x 25 mm
Gewicht (ca.)	150 g
Stromversorgung	2 x AA-Alkalibatterien
Heiz-/Kühlsteuerung	Umschaltbar zwischen Heizen und Kühlen
ECO-Modus	Energiesparmodus mit einstellbarer Temperatur und Dauer (1-24 Std.)
Frostschutz	Mindesttemperatur von 5°C (einstellbar 5-16°C oder deaktivierbar)
Kommunikation	Drahtlos (RF) zum Relaiskasten, Reichweite bis 30 m (Absorption)
Installation	Wandmontage oder Standfuß; Relaiskasten am Heiz-/Kühlsystem
Einstellungen	Minimale Ein-/Ausschaltzeit, Zyklen pro Stunde, proportionale Bandbreite, Temperaturverschiebung, Höchst-/Mindesttemperatur
Display	LCD-Anzeige mit Raumtemperatur, Symbolen für Heizen/Kühlen, ECO, Batteriestand
Batteriewechsel	Abdeckung abnehmen, durch 2 neue AA-Alkalibatterien ersetzen
Reinigung	Mit einem trockenen Tuch abwischen; keine Flüssigkeiten verwenden
Sicherheit	Vor Installation Strom abschalten; Frostschutz bei ausgeschaltetem Gerät
Reparierbarkeit	Batterien austauschbar; bei Defekt Fachpersonal oder Kundendienst kontaktieren

Häufig gestellte Fragen - Homexpert THR842DBG HONEYWELL

Wie schalte ich zwischen Heizen und Kühlen um?

Halten Sie die Tasten ▲ und ▼ gleichzeitig 5 Sekunden lang gedrückt, bis sich die Anzeige ändert. Diese Funktion muss zuvor in den Installationseinstellungen aktiviert werden (Funktion 8: HC auf 1 setzen).

Wie aktiviere ich den ECO-Modus?

Drücken Sie die grüne ECO-Taste. Stellen Sie die gewünschte Dauer (1-24 Stunden) mit ▲ oder ▼ ein. Die ECO-Temperatur kann vorübergehend angepasst werden. Nach Ablauf kehrt der Thermostat in den Normalbetrieb zurück.

Wie tausche ich die Batterien aus?

Nehmen Sie die Abdeckung ab. Entfernen Sie die alten Batterien und setzen Sie zwei neue AA-Alkalibatterien korrekt ein. Achten Sie auf die Polarität. Das Batteriesymbol blinkt bei niedrigem Stand.

Was bedeutet das blinkende Batteriesymbol?

Es zeigt an, dass die Batterien fast leer sind und ausgetauscht werden müssen. Ersetzen Sie sie durch zwei neue AA-Alkalibatterien, um eine einwandfreie Funktion zu gewährleisten.

Wie stelle ich die drahtlose Verbindung (Bindung) wieder her?

Halten Sie die Taste am Relaiskasten 15 Sekunden gedrückt (rote LED blinkt), dann loslassen und erneut 5 Sekunden gedrückt. Am Thermostat: ausschalten, dann ▲ und ▼ gedrückt halten, bis Anzeige wechselt, mit ▲ zu 'CLR' navigieren und mit EIN/AUS bestätigen, dann erneut ▲ drücken und EIN/AUS zur erneuten Bindung.

Wie teste ich die Signalstärke?

Schalten Sie den Thermostat aus, halten Sie ▲ und ▼ gedrückt bis Anzeige wechselt (Testmodus). Drücken Sie ▼ bis 'TEST' erscheint und halten Sie ▼ gedrückt. Bewegen Sie den Thermostat und beobachten Sie die Signalstärkeanzeige (0-5). Mindestwert 3 für guten Standort. Mit EIN/AUS-Taste beenden.

Welche maximale und minimale Temperatur kann ich einstellen?

Die Höchsttemperatur (uL) ist werkseitig auf 35°C einstellbar (21-35°C). Die Mindesttemperatur (LL) ist werkseitig auf 5°C einstellbar (5-21°C). Änderungen erfolgen im Installationsmenü.

Wie schalte ich den Frostschutz ein oder aus?

Der Frostschutz ist werkseitig auf 5°C eingestellt. Sie können im Installationsmenü (Funktion 9: OS) eine Temperatur zwischen 5°C und 16°C wählen oder die Funktion deaktivieren (Einstellung '--'). Bei ausgeschaltetem Thermostat wird dann nie geheizt.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie, ob die Batterien korrekt eingelegt und nicht leer sind. Setzen Sie ggf. neue AA-Alkalibatterien ein. Wenn das Problem bestehen bleibt, kontaktieren Sie den Honeywell Kundendienst.

Kann ich den Thermostat selbst installieren?

Ja, aber die Installation erfordert Kenntnisse in der Verkabelung. Wenn Sie unsicher sind, lassen Sie die Installation von einem Fachinstallateur durchführen. Schalten Sie vor der Arbeit immer den Strom ab.

BEDIENUNGSANLEITUNG Homexpert THR842DBG HONEYWELL

WARNING: Das Produkt muss ordnungsgemäß installiert und konfiguriert werden, damit es richtig funktioniert (siehe Seite 12-23). Falls Sie keine Erfrahrung in der Verkabelung elektrischer Geräte haben, sollten Sie die Installation von Fachpersonal ausführen lassen, um eventuelle Vorlotzungen oder Schäden am Gerät zu vermöden.
TIPP: Lesen Sie nach der Installation die KURZANLEITING auf Seite 6, und informieren Sie sich darüber, wie Sie das Gerät Ihren Bedürfnissen anpassen und sofort verwenden können.

homexpert® by Honeywell at eine Marke von Honeywell International Inc. Alle Rechte vorbehalten.

Inhalt

Informationen zu Ihrem neuen Thermostat

Was ist ein Raumthermostat? 4-5
KURZANLEITUNG 6
Kurzreferenz zu den Steuerfunktionen .....7

Bedienung

Ein/Aus-Schalter 8
Steuerfunktionen für Heizung oder Kühlung .... 9
Temperaturregulierung ....10
Energiesparender ECO-Mocus ....11

Installation und Einrichtung

Systeminstallation 12
Rolaiskaston-Installation....13
Systemverkabelung 14-15
Einsetzen der Batterien und Tests .....16-17
Thermostatinstallation ....18-19
Systemtest 20
Installationseinrichtung 21-25

Anhang

Was tun bei Problemen? 26-29
Angaben zur Garantle 30
Bekanntmachungen, Entsorgung, Recycling .. 31

HINWEIS: Dieses Symbol blinkt bei niedrigem Batteriesland auf dem Display. Nehmen Sie die Abdeckung ab und ersetzen Sie die Batterien durch zwei neue AA Alkali-Batterien (siehe Seite 16).

Benutzerhandbuch

homexpert ^v by Honeywell THR842DBG drahtloser digitaler Thermostat

Was ist ein Raumthermostat?

...eine Erklärung für die Hausbewohner

Ein Raumthermostat schaltet die Heizung ganz einfach nach Bodarf ein und aus. Dabei wird die Lufttemperatur gemessen und die Heizung wird eingeschaltet, sobald die Temperatur unter den mit dem Thermostat eingestellten Wert fällt. Sie schaltet sich wieder aus, sobald die festgelegte Temperatur erreicht ist. Durch eine höhere Temperatureinstellung auf dem Raumthermostat wird das Zimmer nicht schneller warm. Wie schnell die gewünschte Temperatur erreicht wird, hängt ausschließlich vom Heizsystem ab, wie beispielsweise von der Größe des Heizkessels und der Heizkörper.

Ebenso wenig hat die Einstellung Einfluss darauf, wie schnell sich ein Raum abkühlt. Eine niedrigere Einstellung auf dem Thermostat führt zu einer niedrigeren Raumtemperatur und damit zu Energieeinsparungen.

Die Heizungsanlage funktioniert nicht, falls sie über eine Schalluhr oder durch Programmierung abgeschaltet wurde.

Stellen Sie den Raumthermostat ein, indem Sie zunächst die niedrigste Temperatur wählen, in der Sie sich noch wohlfühlen. Überlassen Sie anschließend alles andere dem Thermostat. Hierzu sollten Sie den Thermostat zunächst auf eine relativ niedrige Temperatur einstellen – balspiolswalse auf 18° C – und die Temperatur dann jeden Tag um ein Grad erhöhen, bis eine behegliche Temperatur einsicht ist. Anschließend sind keine weiteren Anpassungen am Thermostat nötig. Eine höhere Temperatureinstellung würde nur zu Energieverschwendung und höheren Kosten führen.

Falls es sich bei Ihrer Heizungsanlage um einen Heizkessel mit Heizkörpern handelt, wird in der Regel nur ein Raumthermostat für das gesamte Haus verwendet. Sie können jedoch unterschiedliche Temperaturen in den

einzelben Zimmern erzielon, indem Sie thermostatische Radiatorventile (TRVs) an den einzelnen Heizkörpern anbringen. In einer Anlage ohne TRVs sollten Sie eine Temperatur wählen, die im gesamten Haus für Komfort sorgt. Bei Hoizsystemen mit TRVs können Sie eine etwas höhere Einstellung wählen, damit selbst das kälteste Zimmer angensheim warm ist, ohne dass es in den anderen Räumen zu heiß wird. Hierzu können die TRVs entsprechend angepasst werden.

Für die Raumthermostate ist eine ungehinderte Luftzufuhr notwendig, weshelb diese nicht durch Vorhänge oder Möbel blockiert sein dürfen. In der Nähe befindliche elektrische Feuerquellen, Fernsehgeräte, Wand- oder Stehlampen können ebenfalls das ordnungsgemälte Funktionieren des Thermostats verhindern.

Benutzerhandbuch

homexpert ^c by Honeywell THR842DBG drahtloser digitaler Thermostat

Informationen zu Ihrem neuen drahtlosen Thermostat

Bei dem THR842DBG handelt es sich um einen leicht bedienbaren Thermostat, mit dem Sie eine wohlig warme Temperatur erreichen, wenn Sie zuhause sind und Energiekosten einsparen können, falls Sie unterwegs sein sollten. Mit nur einem Druck auf die ECO Taste wird die normale Temperatureinstellung überschrieben und für eine bestimmte Zeit auf einen niedrigaren und damit energiesparanden Wert gesetzt (siehe Seite 11).

KURZANLEITUNG

Der neue Thermostat ist vorprogrammiert und sofort einsatzbereit. Überprüfen Sie einfach die folgenden Schritte und ändern Sie bei Bodarf die Einstellungen:

1 Installieren Sie den Thermostat und den Relaiskasten und richten Sie diese ein
(falls dies nicht von einem Fachinstallateur durchgeführt wurde.) ......siehe Seite 12-25
2 Wählen Sie den Helzmodus (Standard) oder den Kühlmodus...... siehe Seite 9
3 Wahlen Sie die gewünschte Innentemperatur .... siehe Seite 10

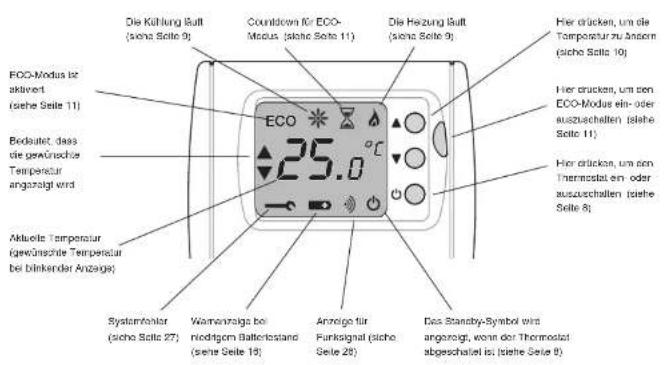

Schnellreferenz

Benutzerhandbuch

homexpert ^c by Honeywell THR842DBG drahtloser digitaler Thermostat

Ein/Aus-Schalter und Frostschutz

Zum Ein- und Ausschellen gadrückt halten

Halten Sie die EIN/AUS Taste gedrückt (siehe Abbildung links), um den Thermostat ein- oder auszuschalten. Das Kühlsystem wird selbst bei ausgeschaltetem Thermostat nicht aktiviert, und die Heizung wird nur eingeschaltet, um eine Mindesttemperatur von 5°C im Innenbereich beizubehalten (Frotschutz).

Sie können für den Frostschutz jede bellabige Temperatur zwischen 5° und 16° C wählen oder diese Funktion ganz deaktivieren, damit sich die Heizung bei abgeschaltetem Thermostat nie einschaltet (siehe Seite 23).

System behält eine Mindstoffcoratur bei, wann der Thomostal ausgeschaltet ist

Symbol wird angezeigt, wenn der Thermostat ausgeschaltet ist

8

Steuerfunktionen für Heizung oder Kühlung

Halten Sie beide Tasten 5 Sekunden lang gedrückt,

Es wird von Holzen auf Köhlen umgestellt

Der Thermostat ist so vorprogrammiert, dass nur das Heizsystem damit gesteuert wird. Falls der Thermostat ordnungsgemäß installiert und eingerichtet ist, lässt sich damit jedoch auch das Kühlsystem steuern.

Sie können zwischen Heizen und Kühlen umsehalten, indem Sie die Tasten ▲ und ▼ gleichzeitig gedrückt halten, bis sich die Anzeige ändert.

HINWEIS: Der Thermostat lässt sich nur dann auf die Regulierung der Kühlung umschalten, wenn diese Funktion aktiviert wurde (siehe Seite 23).

HINWEIS: Beim Umschalten des Systems werden die Symbole für „Heizen“ und „Kühlen“ einige Sekunden lang angezeigt und erlöschen dann. In der Regel werden diese Symbole nur dann angezeigt, wenn das Heiz- oder Kühlsystem in Betrieb sind.

9

Benutzerhandbuch

homexpert ^c by Honeywell THR842DBG drahtloser digitaler Thermostat

Temperaturregulierung

Aktuelle Raumtemperatur

Drücken Sie auf die Tasten, um die gewünschte Temperatur anzuzeigen oder zu andem

Im inaktiven Zustand zeigt der Thermostat die derzeitige Raumtemperatur an. Sie können zu jedem beliebigen Zeitpunkt auf die Taste ▲ oder ▼ drücken, damit die „gewünschte Temperatur“ eingebilendet wird, die der Thermostat beizubehalten versucht.

Drücken Sie einmal auf die Taste, um die gewünschte Temperatur blinkend anzuzoigen. Sie können die Temperatur ändern, indem Sie wiederholt auf die entsprechende Taste drücken, bis die gewünschte Temperatur angezeigt wird. Nach einigen Sekunden hört die Anzeige auf zu blinken, und anschließend wird wieder die aktuelle Raumtemperatur angezeigt.

HINWEIS: Mit dem ECO-Modus können Sie die gewünschte Temperatur vorübergehend für eine bestimmte Zeit überschreiben (siehe Seite 11).

Energiesparender ECO-Modus

Her drücken, um den ECO-Modus aufzurufen

Logan Sie die Anzahl der Stunden fest

Ändem Sie die ECO-Temperatur (falls notwendig)

Im ECO-Modus werden die Thermostateinstellungen überschrieben, um für einen Zeitraum von einer bis zu 24 Stunden eine andere Temperatur beizubehalten. Dadurch können Sie Kosten für die Heizung oder Kühlung sparen, falls Sie nicht zuhause sind.

1 Drücken Sie auf die grüne ECO-Taste. um die Schaltuhr einzublenden.

2 Drücken Sie auf die Taste ▲ oder ▼, um den Zeitraum festzulegen (1 bis 24 Stunden).

Im ECO-Modus erscheint auf dem Display abwechselnd die verbleibende Zeit und die aktuelle Raumtemperatur. Nach dem Ablauf der Zeit nimmt der Thermostat den normalen Betrieb wieder auf. Optionen:

- Drücken Sie auf die Taste ▲ oder ▼, um die ECO-Temperatur bei Bedarf vorübergehend zu erhöhen oder zu senken.

- Drücken Sie erneut auf die ECO-Taste, um den ECO-Modus zu beenden und zum normalen Betrieb zurückzukehren.

HINWEIS: Die Standardtemperatur im ECO-Modus ist auf 18° C vorprogrammiert. Anleitungen zum Erhöhen oder Senken der Standardtemperatur erhalten Sie auf Seite 23.

Installation und Einrichtung

homexpert ^c by Honeywell THR842DBG drahtloser digitaler Thermostat

Systeminstallation

Installationsschritte

1 Installieren Sie den Relaiskasten.
2 Schließen Sie die Systemkabel an.
3 Aktivieren Sie die Batterien und installieren Sie den drahtlosen Thermostat.
4 Richten Sie das System ein und testen Sie den Betrieb.

HINWEIS: Falls Sie nicht über Erfahrungen bei der Geräteinstallation verfügen, sollten Sie die folgenden Schritte von einem Fachinstallateur durchführen lassen.
UNTERBRECHEN SIE DIE STROMZUFUHR VOR DER INSTALLATION: Es können Stromschläge oder Schäden am Gerät auftreten.

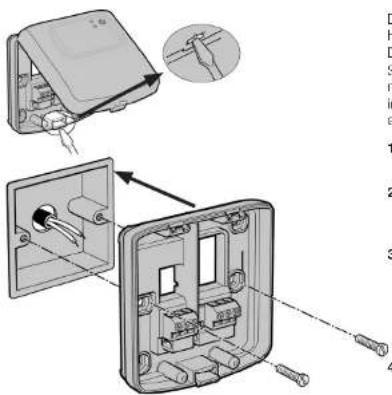

Installieren Sie den Relaiskasten

Der Relaiskasten wird direkt an die Heizungs- bzw. Kühlanlage angeschlossen. Der Thermostat kommuniziert bei der Systemsteuerung über ein drahtloses RF-Signal mit dem Relaiskasten. Installieren Sie es nicht in der Nähe von Metallgegenständen oder elektronischen Geräten.

1 Vergewissern Sie sich, dass der Strom abgeschaltet ist.
2 Öfinen Sie den Verschluss mit einem Schraubenziener und nehmen Sie den Deckel vom Relaiskasten ab.
3 Montieren Sie die Wandhalterung des Relals (siehe Abbildung links). Halten Sie bei der Installation einen Mindestabstand von 30 cm von allen Metallgegenständen wie beispieleweise Wandkästen oder Gerätegehäusen aus Metall ein.
4 Schließen Sie die Systemkabel an, wie auf Seite 14-15 abgebildet, und setzen Sie den Deckel des Relaiskastens wieder auf.

Installation und Einrichtung

homexpert ^c by Honeywell THR842DBG drahtloser digitaler Thermostat

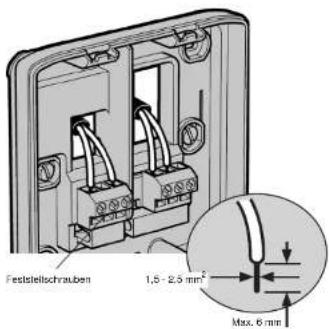

Schließen Sie die Systemkabel an

Schließen Sie die Kabel der Heiz- bzw. Kühlgeräte an dem Relauskasten an (siehe Abbildung links). Weitere Angaben erhalten Sie in den Schaltplänen für die Verkabelung auf Seite 15.

1 Vergewissern Sie sich, dass der Strom abgeschaltet ist.
2 Schneiden Sie das Isolierkalool zurück, sodass etwa 6 mm blankes Kabel freiliegen.
3 Lösan Sie mit einem Schrauberzieher die Feststellschraube, führen Sie das Kabel in den Schlitz ein und ziehen Sie die Schraube wieder an.
4 Selzen Sie den Deckel des Relaiskastens wieder auf und schalten Sie den Strom wieder an.

HINWEIS: Die Verkabelung muss unter Einhaltung der IEE-Bestimmungen erfolgen. Halten Sie die Wechselstrom-Netzspannungs-/Lastkabel von der Geräteverkabelung getrennt.

Schaltpläne für die Verkabelung

NLL ABC Kabelklemmen

Brenner (direkte Steuerung) Kombiheizkessel

Zonenventil Kühlgerät

Installation und Einrichtung

homexpert ^c by Honeywell THR842DBG drahtloser digitaler Thermostat

Aktivieren Sie die Batterien und testen Sie den Thermostat

Fassen Sie die Thermostatabdeckung und nehmen Sie sie ab. Entfernen Sie das Plastiketikett, um die Batterien zu aktivieren, und führen Sie den Test wie weiter unten beschrieben durch.

HINWEIS: Dieses Symbol blinkt bei niedrigem Batteriestand auf dem Display. Nehmen Sie die Abdeckung ab und ersetzen Sie die Batterien durch zwei neue AA Alkall-Batterien (siehe Abbildung links).

HINWEIS: Setzen Sie die Batterien nicht der direkten Sonneneinstrahlung oder anderen Hitzequellen aus. Tauschen Sie gebrauchte Batterien immer durch Batterien der gleichen oder einer vergleichbaren Sorte aus.

So testen Sie den Thermostat:

1 Stellen Sie die Stromzufuhr zum Relaiskasten wieder her.
2 Halten Sie den Thermostat in einem Abstand von 2 bis 3 Metern von dem Relaiskasten.
3 Hallen Sie die EIN/AUS-Tasle gedrückt, um den Thermostat auszuschalten.
4 Halten Sie die Tasten ▲ und ▼ gleichzeitig gedrückt, bis sich die Anzeige ändert (siehe Abbildung links).

Testen Sie den Thermostat (Forts. von Seite 16)

COOE

5 Drücken Sie einmal auf die Taste ▼

6 Halten Sie die Taste ▼ gedrückt, bis auf dem Display TEST angezeigt wird. Falls die grüne Anzeige auf dem Relaiskasten nicht blinkt, sind die beiden Einheiten nicht aneinander „gebunden“. Anweisungen zum Wiederherstellen der drahtlosen Kommunikation finden Sie auf Seite 28.

EE_SE

Installation und Einrichtung

homexpert ^c by Honeywell THR842DBG drahtloser digitaler Thermostat

Testen Sie den Thermostat (Forts. von Seite 17)

Erneut gedrückt hatten

Zum Beenden gedrückt halten

Testen Sie die Signalstärke, um einen geeigneten Standort für den Thermostat zu finden, bevor Sie es installieren.

Halton Sie die Taste ▼ gedrückt, während Sie sich noch im Testmodus befinden (selle Seite 16-17), bis sich die Anzeige wie hier abgebildet ändert, und bewegen Sie anschließend den Thermostat. Überprüfen Sie dabei die Anzeige auf dem Display, bis Sie einen geöigneten Standort gefunden haben.

Signalstärke:

0 — 2: Neln. Platzieren Sie den Thermostat an einem anderen Standort.

3 — 5: Ja, Der Standort ist gut geeignet.

Halten Sie die EIN/AUS-Taste gedrückt, um den Test zu beenden.

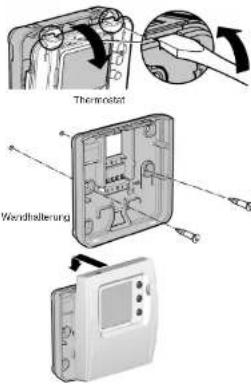

Installieren Sie den Thermostat

Den Thermostat kann entweder mit dem Standkit aufgestellt oder an der Wand montiert werden. Bei der Wandmontage müssen Sie die Abdeckung abnehmen und den Thermostat mit einem Schraubenzleher von der Wandhalterung abtrennen (siehe Abbildung links). Bringen Sie die Wandhalterung in einem Abstand von etwa 1,2 bis 1,5 Metern vom Boden an.

• Bringen Sie den Thermostat nicht in der Nähe von Heiß- oder Kallluftquellen an.
• Bringen Sie es in einem Mindestabstand von 30 cm von Metallgegenständen an.
• Bringen Sie es in einem Mindestabstand von einem Meter von anderen elektronischen Geräten an.

Stanckii

19

Installation und Einrichtung

Systemtest

Stellen Sie die Temperatur auf die Höchsttemperatur ein

Die Heizung sollte sich einschalten

Vergewissem Sie sich nach der Installation, dass das System ordnungsgemäß funktioniert.

1 Überprüfen Sie die Stromzufuhr, um sicherzustellen, dass das System eingeschaltet ist und die grüne Anzeige auf dem Relaiskasten nicht leuchtet.

2 Drücken Sie auf die Taste ▲ und erhöhen Sie die gewünschte Temperatur auf die Höchsttemperatur (35° C).

Wenn das System ordnungsgemäß eingerichtet wurde, wird auf dem Display des Thermostats das Symbol „Heizen“ angezeigt und das grüne Licht auf dem Relaiskasten leuchtet.

3 Beercien Sie den Test, indem Sie auf die Taste ▼ drücken und die gewünschte Temperatur wieder auf die richtige Einstellung herabsetzen. Das Heizsystem sollte sich abschalten und das Symbol „Heizen“ auf dem Thermostat sollte erlöschen.

homexpert ^c by Honeywell THR842DBG drahtloser digitaler Thermostat

Installationseinrichtung

Halten Sie berde Taslan 5 Sekunden lang gedrückt

Funktion Einsellung

Die Installationseinstellungen ermöglichen die Anpassung der Systemfunktionen. Informieren Sie sich in den Tabelen auf den Seiten 22.24 darüber, ob Einstellungen geändert werden müssen.

Ändern Sie die Installationseinstellungen wie folgt:

1 Halten Sie die EIN/AUS Taste 5 Sekunden lang gedrückt.

2 Halten Sie die Tasten ▲ und ▼ leichzeitig gedrückt, bis sich die Anzeige ändert.

3 Durch Drücken auf die Taste ▲ oder ▼ können Sie zügig durch die einzelnen Funktionen blähtem, bis Sie zu der Funktion gelangen, die Sie ändern möchten (weltere Informationen finden Sie in den Listen auf Seite 22-23).

4 Drücken Sie zum Ändern einer Einstellung auf die EIN/AUS-Taste und anschließend auf ▲ oder ▼ und wählen Sie eine weitere Funktion aus.

5 Drücken Sie dann noch einmal auf AUS, um die Einstellung zu speichern. Wählen Sie anschließend über die Taste ▲ oder ▼ eine weitere Funktion aus. Halten Sie die EIN/AUS Taste 5 Sekunden lang gedrückt, um die Installationseinrichtung zu beenden.

Installation und Einrichtung

homexpert ^v by Honeywell THR842DBG drahtloser digitaler Thermostat

Funktionen der Installationseinrichtung
** Werkzeilige Standardeinstellung

Funktion Beschreibung Einstellungsoptionen
1: Ot Minimale Ein- bzw. Ausschaltzeit des Heizkessels		1 Minute **Optionen: 1 bis 5 MinutenWeitere wichtige Informationen finden Sie auf Seite 24
2: Cr Cycles per hour (CPH/Zyklen pro Stunle)		6 CPH **Optionen: 3, 6, 9 oder 12Weitere wichtige Informationen finden Sie auf Seite 24
3: Pb Proportionale Bandbreite 1,5°C **		Optionen: 1,5" bis 3" C
4: 10 Temporatur-Abweichung 0: Keine Abweichung **
5: uL Zulässige Höchsttemperatur 35" C **		Optionen: +3° bis -3° C
6: LL Zulässige Mindesttemperatur 5° C **		Optionen: 21° bis 35° C
		Optionen: 5" bis 21" C

HINWEIS: Siehe Beschreibung der Funktionen auf Seite 23.

Funktionen der Installationseinrichtung

Funktion	Beschreibung Einstellungsoptionen
7: ES ECO	Standardtemperatur 18" C **	Optionen: 5° bis 35° C
8: HC Optionen für Heizung/Kühlung 0: Kein zentral gesteuartes Köhlsystem installort **
9: OS	Frostschutztemperatur	5° C **Optionen: — (keine) oder 5° bis 16° C
10: LC	Anweisungen bei unterlörechen Kommunikation	0: Abschalten von Rolals **1: Betrieb von Rolals 20 % ein / 80 % aus
11: FS	ZURÜCKSETZENAUF WERKSEITIGESTANDARDEINSTELLUNGEN	0: Keine Änderung1: Wählern Sie 1, um die Standardeinstellungen wiodorherzustellen. Alle benutzerdefinierten Einstellungsgchen dabei vorloren.

HINWEIS: Siehe Beschreibung der Funktionen auf Seite 23.

Installation und Einrichtung

homexpert® by Honeywell THR842DBG drahtloser digitaler Thermostat

Ihr Heizsystem Notwendige Änderungen Einstellungsoptionen
Standard Gasheizkessel (<30 kW)	Keine Keine Änderung
Zonenventil Keine Keine Änderung
Ölheizkessel Funktion 1: Ot	Funktion 2: Cr	Einstellung: 4 MinutenEinstellung: 3 CPH
Thermischer Stelantrieb Funktion 2: Cr Einstellung: 12 CPH
Elektrecheizung Funktion 2: Cr	Einstellung: 12 CPH

Ihr Kühlsystem Notwendige Änderungen Einstellungsoptionen
Wärmepumpe/Klimaanlage Funktion 1: OtFunktion 2: CrFunktion 8: HC		Einstellung: 4 MinutenEinstellung: 3 CPIHEinstellung: 1
Ventilatorkonvoktoren Funktion 8: HC Einstellung: 1

HINWEIS: Nachdem Sie die oben aufgeführten Einstellungen für das Kühlsystem geändert haben, können Sie den Thermostat so einstellen, dass entweder die Heizung oder die Kühlung reguliert wird (siehe Seite 10).

FunktionsbeschreibungBenutzerdefinierte Einstellungen für Ihr System

O1 Minimale Abschaltzeit des Heizkessels: Prüfen Sie die richtigen Einstellungen für Ihr System (siehe Seite 24).
Zyklen pro Stunde: Prüfen Sie die richtigen
Einstellungen für Ihr System (siche Seite 24).
Pb Proportionale Bandbreite: Falls Ihr Heizsystem überdimensioniert für Ihr Haus ist, können Sie dies ausgleichen, indem Sie die proportionale Bandbreite des Systems um bis zu 3°C erhöhen.
10 Temperatur-Abweichung: Unter Umständen muss der Thermostat an einem Standort installiert werden an dem sich die Temperatur nicht exakt regulieren lässt, damit eine optimale Temperatur in den ander Räumen erzielt worden kann. Sie können den Thermostat so einstellen, dass dies ausglichen wird, Indern Sie die Abweichung anpassen.
ul. Höchsttemperatur: Wenn die Taste ▲ gedrückt wird, kann über den Thermostat keine Temperatur eingestellt werden, die über der von ihnen gewählten Höchsttemperatur liegt.

LL. Mindesttemperatur: Wenn die Taste ▼ gedrückt wird, kann über den Thermostat keine Temperatur eingestellt werden, die über der von Ihnen gewählten Mindesttemperatur liegt.
ES ECO-Standardtemperatur: Hierbei handelt es sich um die Standardtemperatur, wenn der Thermostat sich im ECO-Modus befindet (siche Seite 11).
HOHeiz-/Kühloptionen: Wenn die Einstellung 1 gewählt wird, kann über den Thermostat sowohl das Heiz- als auch das Kühlsystem gesteuert werden (siehe Seite 9).
OS Frostschutztemperatur: Zulässige Mindesttemperatur bei abgeschaltetom Thermostat (siehe Seite 8).
LC Verlust der Kommunikation: Logt fest, wie das System arbeitet, falls die drahtlose Kommunikation zwischen dem Thermostat und dem Relaiskastien unterbrochen ist.

Anhang

homexpert ^v by Honeywell THR842DBG drahtloser digitaler Thermostat

Was tun bei Problemen?

Keine Anzeige auf dem Thermostat-Display

Vergewissem Sie sich, dass zwei volle AA Alkali-Batterlen korrekt eingesetzt sind (siehe Seite 18).

Das Heiz- oder Kühlsystem reagiert nicht

Überprüfen Sie die Batterien im Thermostat (siehe oben).Vergewissem Sie sich, dass die Heiz- und Kühlsysteme mit Strom versorgt werden. Überprüfen Sie die Sicherungen und die Überlastschalter, wechseln Sie die Sicherung falls notwendig aus oder selzen Sie die Schalter zurück.Überprüfen Sie die Vorkabolung (Seite 14-15) und die Systemkonfiguration (Seite 21-25).Falls die rote Anzige im Relaiskasten louchtet, besteht unter Umstände keine Kommunikation zwischen dem Thermostat und dem Relaiskasten. Vergewissem Sie sich, dass die drahtlose Verbindung nicht durch Metallgegenstände oder andere Geräte blockiert wird. Führen Sie die auf den Seiten 16-20 beschriebenen Testverfahren durch.Falls das Problem durch die oben beschriebenen Lösungsvorschläge nicht behöben werden kann, muss der Thermostat unter Umständen an einem anderen Standort installiert werden. Wählen Sie einen näher am Relaiskasten gelegenen oder weiter von Störquellen wie Metallobjekten oder elektronischen Gerätten wie Fernseher, Storooanlagen oder Computer, usw. entfernt gologenen Standort.

26

Was tun bei Problemen?

Die gewünschte Temperatur wird nicht beibehalten

• Falls das Problem nicht durch die auf Seite 26 beschriebenen Lösungsvorschläge behöten werden kann, muss der Thermostat unter Umständen an einem anderen Standort installiert werden. Bringen Sie es nicht in der Nähe von Heiß- oder Kaltluftquellen an (Heizkörper, Fenster, Heizungs- oder Kühlungsrohre).

Falls dieses Symbol während des normalen Betriebs blinkt, ist ein Fehler aufgotroten.• Drücken Sie die Taste auf dem Reisiskasten, um das grüne Licht einzuschalten und die Systemfunktionen vorübergehend wiedetherzustellen. Dabei werden die Funktionen manuell überschrieben; der Fehler wird jedoch hierdurch nicht behoben. Es wird lediglich sichergestellt, dass weiterhin Wärme erzeugt wird, bis der Fehler behoben ist.• Wenden Sie sich an Honeywell Customer Care, falls Sie das Problem nicht lösen können (siehe Kontaktinformationen auf der Umschlagrücksahö).

27

Anhang

homexpert ^c by Honeywell THR842DBG drahtloser digitaler Thermostat

Neuherstellen der Bindung

Hallen Sie die Taste am Relaiskosten pedrückt

Gedrück

hallan

Falls ein drahtloser Thermostat oder der Relaiskasten ausgetauscht werden muss, ist das System solange nicht funktionstüchtig, bis die beiden Geräte miteinander kommunizieren können. Dies wird auch als Bindung bezeichnet. Befolgen Sie die folgenden Schnitte, um die drahtlose Kommunikation wiederherzustellen.

1 Platzieren Sie den Thermostat etwa 1 oder 2 Meter entfernt vom Relaiskaston, und halten Sie die Relaistaste 15 Sekunden lang gedrückt.

HINWEIS: Nach 5 Sekunden ändert sich die Blinkfolge der roten Leuchtanzeige. Sie müssen die Taste jedoch noch mindestens weitere 15 Sekunden lang gedrückt halten, damit die vorhandenen Bindungsinformationen aus dem Speicher gelöscht werden.

2 Lassen Sie die Relaistaste los und halten Sie sie dann noch einmal 5 Sekunden lang gedrückt, bis die rote Leuchtanzeige in gleichmäßigen Abständen blinkt („Bindungs-Modus“).

3 Lassen Sie die Relaistaste los und halten Sie anschließend die EIN/AUS Taste am Thermostat gedrückt, um es abzuschalten.

4 Halten Sie die Taston ▲ und ▼ am Thermostat gleichzeitig gedrückt, bis sich die Anzeige ändert (siehe Abbildung links).

20

Neuherstellen der Bindung (Forts. von Seite 28)

5 Drücken Sie mehrmals auf die Taste ▲ bis auf dem Display „CLR“ angezeigt wird. Drücken Sie anschließend auf die EIN/AUS-Taste, um die bestehende Bindung zu den anderen Geräten zu löschen.
6 Drücken Sie noch einmal auf die Taste ▲, um zum Bindungs-Modus zurückzukehron.
7 Drücken Sie noch einmal auf die EIN/AUS-Taste, um die Kommunikation mit dem Relaiskasten wiederherzustellen. Falls die Kommunikation erfolgreich wiederhergestellt wurde, erlischt die role Leuchlanzeige am Relaiskasten und der Thermostat nimmt wenige Sekunden später den normalen Betrieb im ausgeschalteten Modus wieder auf.

Die rote Leuchtanzeige sollte sich abschatten

29

Anhang

homexpert ^v by Honeywell THR842DBG drahtloser digitaler Thermostat

Beschränkte Garantie

Honeywell übernimmt für einen Zeitraum von einem Jahr ab dem Kaufdatum die Garantie für dieses Produkt. Sollte innerhalb eines Jahres aufgrund eines Material- oder Herstellungslehlers ein Schaden an den Produkten auftreten, werden diese nach eigenem Ermessen ausgelauscht oder repariert.

Falls das Produkt nicht im Einklang mit den Anweisungen von Honeywall Installiert oder gewartet wurde, es nicht ordnungsgemäß verwendet wurde oder falls der Versuch unternommen wurde, das Produkt in irgendeiner Weise zu verbessern, zu zerlegen oder zu verändern, wird diese Garantie ungültig.

Diese Produktgarantie umfasst Honeywells gesamte Haftung. Sie schließt nicht die aufgrund von Verlust oder Schäden entstehenden Kosten sowie die Installationskosten mit ein, die aufgrund eines schachhaften Produkts entstehen.

Sollte das Produkt defekt sein, bringen Sie es bitte mitsamt dem Kaufnachweis oder einer Quittung an den Kaufort zurück.

Ihre gesetzlichen Rechte werden hierdurch nicht beinträchtigt.

Falls Sie weitere Informationen zu diesem Produkt benötigen, wenden Sie sich telefonisch an das technische Helpdesk von homexpert™ by Honeywell. Die Rufnummer lautet +0915 601 2893.

Eine vollständige Liste der allgemeinen Geschäftsbedingungen erhalten Sie unter www.homexpertbyhonyewell.com.

Bekanntmachung, Entsorgung, Recycling

Bekanntmachung

Honeywell erklärt hiermit, dass dieses drahtlose Produkt in Übereinstimmung mit den entscheidienden Anforderungen und anderen relevanten Vorgaben der Radio and Telecommunications Terminal Equipment (R&TTE)-Richtline, 1999/5/EC, steht.

Entsorgung und Recycling

Batterien und nicht länger verwendete Elektrogeräte dürfen nicht zusammen mit dem normalen Hausmüll entsorgt werden. Recycahn Sie diese Komponenten bei den dafür vorgesehenen Einrichtungen (falls vorhanden). Weitere Ratschläge zum Recycling erhalten Sie bei Ihrer vor Ort zuständigen Stelle oder bei Ihrem Händler.

Bewahren Sie diese Anleitungen als Referenz auf.

31

Brauchen Sie Hilfe?

Hilfestellung zu diesem Produkt erhalten Sie unter www.homexpertbyhoneywell.com oder bei Honeywell Customer Care unter der Rufnummer 0180 5 70 10 50*

*0,14 Euro/Min aus dem dt. Festnetz.

Mobilfunkpreise können davon abweichen.

Mo.-Fr.von 08:00 - 19:00 und Sa. 09:00 - 15:00.

Honeywell

The Arnold Centre

Paycocke Road

Basildon, Essex

SS14 3EA
