BEDIENUNGSANLEITUNG JGI4429 Juno Electrolux

Bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch.

Diese sind Sicherheitshinweise. Wir ersuchen Sie daher, die folgenden Punkte vor der Installation des Gerätes und seiner Inbetriebnahme aufmerksam durchzulesen.

Es wird empfohlen, diese Gebrauchsanweisung gut aufzubewahren und bei einem eventuellen Verkauf des Gerätes dem neuen Besitzer auszuhändigen.

Benutzung im Haushalt

• Die Kühl- und/oder Gefrierschränke sind zur Einlagerung und/oder zum Einfrieren von Lebensmitteln bestimmt.
• Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.
• Das Gerät ist schwer. Scharfe Metallkanten am Gerät hinten und unten stellen ein Verletzungsrisiko dar. Beim Aufstellen oder Verschieben sind Schutzhandschuhe zu tragen.
• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.
• Nach Installation des Gerätes kontrollieren, dass dieses nicht auf dem Anschlusskabel aufliegt.
• Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Kältemittel zurückströmen kann.
• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.
• Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.

• Speiseeis und Eiswürfel nicht unmittelbar aus dem Gefrierfach in den Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und Verletzungen verursachen.

• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran festfrieren.

• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemässe Reparaturen erhebliche Folgeschäden entstehen können. Sich an die nächstgelegene Kundendienststelle wenden und nur Original-Ersatzteile anfordern.

Sicherheit für Kinder

• Die Teile des Verpackungsmaterials (z.B. Kunststoffhüllen, Polystyrol) können für Kinder gefährlich werden. Erstickungsgefahr!
• Im Falle der Entsorgung des Gerätes ist das Anschlusskabel durchzutrennen und der Türverschluss unbrauchbar zu machen, damit sich spielende Kinder nicht im Gerät einschließen können.

Umweltnormen

- Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

Sicherheitshinweise ....2

Entsorgung ....3

Gebrauch Vor Inbetriebnahme ....3

Bedienungsblende / Inbetriebnahme / Temperaturregelung / Schnellgefriervorgang / Alarmlampe .....4

Akustisches Alarmsignal 4

Gefrierkalender / Gefrierabteilausstattung / Tips 5

Wartung Abtauen / Reinigung 6

Wenn etwas nicht funktioniert / Kundendienst und Ersatzteile / Technische Angabe ....7

Installation Aufstellung / Elektrischer Anschluss ....8

Türanschlag wechseln 9

Einbau 9

2 Gedruckt auf umweltschonend hergestelltem Papier

Hinweise zur Benutzung der Gebrauchsanweisung

Die folgenden Symbole erleichtern das Lesen der Gebrauchanweisung:

Sicherheitshinweise bezüglich der Benutzung des Gerätes

Ratschläge für den korrekten Gebrauch und die optimale Ausnutzung des Gerätes.

Informationen zum Umweltschutz

Entsorgung

Verpackungsmaterialien

- die mit dem Symbol gekennzeichneten Materialien sind recyclingfähig.

PE<=Polyäthylen

PS<=Polystyrol

PP<=Polypropylen

Sämtliche Verpackungsmaterialien sind recyclingfähig.

In Deutschland können Sie die Verpackung an den Händler zurückgeben, bei dem Sie das Gerät gekauft haben.

Entsorgung von Altgeräten

Informationen bezüglich der Sammelstellen erhalten Sie bei Ihrer Gemeindeverwaltung.

Gebrauch

Dieses Gerät ist mit dem ✘Wersterne-» Symbol versehen, was bedeutet, dass darin sowohl frische Lebensmittel eingefroren als auch Tiefkühlkost langfristig gelagert werden können.

Vor Inbetriebnahme

- Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.

Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.

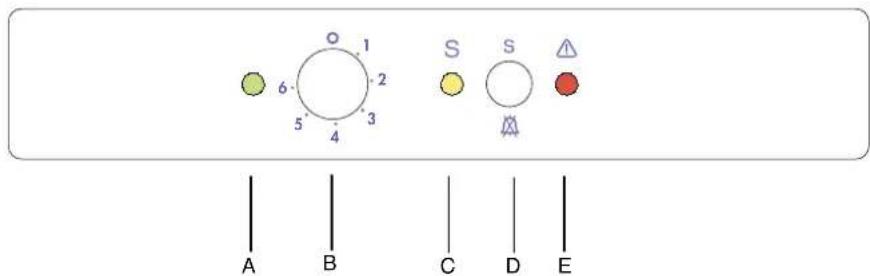

Bedienungsblende

6 O 1 2 5 3 4 S S △ A B C D E

A. Netz-Leuchtanzeige
B. Temperaturregler
C. Schnellgefrieranzeige

D. Schnellgefriertaste/Stoptaste des akustisches Alarmsignales

E. Alarm-Leuchtanzeige

Inbetriebnahme

Den Stecker in die Steckdose einsetzen.

Temperaturregler (B) nach der Stellung «1» aus im Uhrzeigersinn drehen. Das Aufleuchten der Netz-Leuchtanzeige (A) und das Tönsignal fuer 2 Sec. zeigen an, daß das Gerät unter Spannung steht. Das Blinken der Alarm-Leuchtanzeige (E) und das Ertönen des Tonsignales zeigen an, dass die Innentemperatur zu hoch ist.

Durch Drücken die Schnellgefriertaste (D) schaltet sich das Tonsignal aus und durch Drücken erneut die selbe Taste leuchtet die Schnellgefrieranzeige (C) an.

Das Gerät ist eingeschaltet. Den Stillstand des Gefrierabteils erhält man durch Drehen des Thermostatknopfes auf das Symbol «O». Auch in diesem Fall hört man fuer 2 Sec. das Tönsignal.

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermostatknopfes auf niedrigere Einstellungen oder verringert (kälter) durch das Drehen auf höhere Zahlen. Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten Lebensmittel,

• Aufstellung des Gerätes.
  • Die Temperatur wird automatisch geregelt.

• Stellung „1“ = wärmste Innentemperatur

• Stellung „6“ = kälteste Innentemperatur
• Stellung „O“ = Kühlung aus

Die mittlere Einstellung ist meistens die geeignetste.

Schnellgefriervorgang

Zur Durchführung des Schnellgefriervorganges die Schnellgefriertaste (D) drücken. Die Kontrollampe (C) leuchtet auf.

Wird die Schnellgefrier-Funktion nicht manuell beendet, schaltet die Elektronik des Gerätes diese Funktion nach 52 Stunden ab. Die gelbe Anzeige erlischt.

Durch erneutes Drücken der Taste (D) kann die Schnellgefrier-Funktion jederzeit manuell beendet werden. Die gelbe Anzeige erlischt.

Alarmlampe (E)

Die Alarmlampe blinkt, wenn die Temperatur im Geräteinneren steigt, und dadurch die richtige Lagertemperatur nicht mehr gewährleistet wird. Sie blinkt jedoch auch dann, wenn das Gerät gerade eingeschaltet worden ist und bleibt solange blinkend, bis die richtige Lagertemperatur erreicht ist.

Akustisches Alarmsignal

Ein Tonsignal ertönt, wenn die Innentemperatur nicht ausreichend kalt ist, um eine perfekte Lagerung der Lebensmittel zu gewährleisten. Das Tonsignal wird durch Drücken die Schnellgefriertaste (D) ausgeschalten.

Gefrierkalender

Die Symbole auf den Schubladen zeigen unterschiedliche Arten von Tiefkühlgut.

Die Zahlen geben für die jeweilige Art von Tiefkühlgut die Lagerzeit in Monaten an. Ob der obere oder der untere Wert der angegebenen Lagerzeiten gültig ist, hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab.

Gefrierabteilausstattung

Eiswürfelbereitung

Das Gerät hat Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierraum gestellt werden. Die Eiswürfel können herausgenommen werden, indem die Eiswürfelschale kurz unter Leitungswasser gehalten wird.

Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!

Kälteakku

Das Gerät ist mit einem Kälteakku ausgestattet, durch den im Falle von Stromausfall oder Störung die Aufbewahrungszeit des Gefriergutes verlängert wird. Den Kälteakku im oberen Fach, über den Lebensmitteln einlegen.

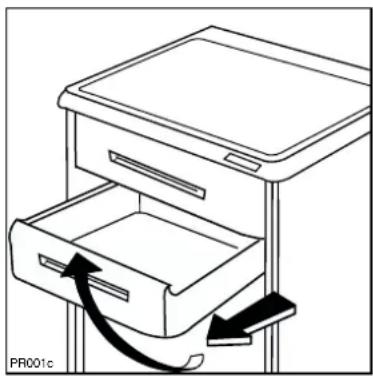

Schublade

Die stabilen Kälteschubladen sind kippgesichert und in Endstellung arretiert. Dies gewährleistet sicheres und bequemes Einlagern und Entnehmen des Gefrierguts.

Zum Herausnehmen ziehen Sie die Schubladen bis zur Arretierung heraus, kippen sie nach oben und ziehen sie nach vorn heraus (siehe Abb.)

- Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger. Bitte im Abschnitt "Aufstellung" nachsehen.

• Tür nur so lange wie nötig geöffnet lassen.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen lassen.
  • Die Temperatur nicht kälter als nötig einstellen.
• Tiefkühlgut zum Auftauen in den Kühlraum legen. Die Kälte im Tiefkühlgut wird so zur Kühlung im Kühlraum genutzt.
• Den Verflüssiger, das Metallgitter an der Geräterückseite, mit einem Staubsauger oder einer Bürste immer sauber halten.

Einfrieren und Tiefkühllagern

• Um den Schnellgefriervorgang durchzuführen, muss das Gerät, falls es nicht in Betrieb ist, wenigstens drei Stunden vor der Einlagerung der einzufrierenden Lebensmittel auf Schnellgefriervorgang gestellt werden. Läuft jedoch das Gerät bereits, wird empfohlen, den Schnellgefriervorgang mindestens 24 Stunden vor der Einlagerung der einzufrierenden Lebensmittel einzuschalten.
• Nach der Einlagerung der Lebensmittel, rechnet man 24 Stunden, bis der Gefriervorgang beendet ist. Nach dieser Zeit den «Aufbewahrungs-Betrieb» wieder einstellen.
• Nach einem längeren Stillstand des Gerätes muss dieses vor der Einlagerung der Lebensmittel, durch Einstellung des Schalters auf Schnellgefriervorgang (SUPER), wenigstens 2 Stunden in Betrieb gesetzt werden; danach wieder den normalen Betrieb einstellen.
• Die einzufrierenden Lebensmittel in die beiden oberen Fächer des Gerätes einlegen; soll nur eine geringe Menge an Lebensmitteln eingefroren werden, nur das oberste Fach verwenden.
• Eingelagerte Waren dürfen nicht über die Stapelmarkierungen bzw. nicht über die Vorderkante der Ablagefläche hervorstehen.
• Das Gefriervermögen in 24 Stunden finden Sie auf dem «Typschild» links unten im Gerätes.
• Die Lebensmittel in kleine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen.
• Tür so wenig wie möglich öffnen oder offen lassen.
• Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken.
  • Die einzufrierenden Lebensmittel sollen mit den Tiefkühlkosten nicht in Berührung kommen, um ein Temperaturanstieg an diese zu verhindern.

• Speiseeis, das direkt aus dem Gefrierfach genommen wird, kann Kälte-Brandwunden verursachen.

• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.

• Der Transport vom Verkäufer zum Verbraucher muss in kurzer Zeit erfolgen.
• Es sollten keine kohlensäurehaltigen Getränke in das Gefrierschrank eingestellt werden, da sie explodieren können.
• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.

Wartung

Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen.

Dieses Gerät erhält im Kaltekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen ausschließlich von autorisierten Fachpersonal durchgeführt werden.

Abtauen

• Die Reifschicht mit einem Plastikschaber abkratzen.
- Wenn im Gefrierschrank die Eisschicht stärker als ca. 5 mm ist, tauen Sie Ihr Gerät ab.
Um ein vollständiges Abtauen durchzuführen, geht man wie folgt vor:
- Tiefkühlgut herausnehmen, in mehrere Lagen Zeitungspapier einpacken und abgedeckt an einem kühlen Ort lagern.
- Thermostatknopf auf «O» einstellen oder Stecker aus der Steckdose herausziehen;

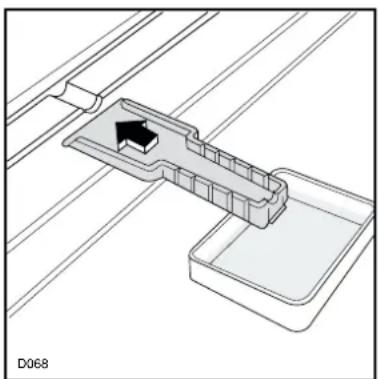

- Tür offen lassen, und zum Auffangen des Abtauwassers den Plastikschaber als Verlängerung der Tauwasserführung in den vorgesehenen Sitz einstecken und eine Schale unterstellen (siehe Abb.).

• Nach beendetem Abtauprozess das Gefrierteil gut nachtrocknen.
• Nach dem Abtauen, Gerät einschließlich Innenausstattung gründlich reinigen.

- Gerät wieder in Betrieb nehmen. Den Schnellgefriervorgang einschalten. Nach zwei bis drei Stunden Betrieb Lebensmittel wieder einlagern.

Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigung des Gerätes vermieden werden kann.

Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen.

Reinigung

Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten.

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen.

Gut nachwaschen und sorgfältig trocknen.

Um einen sicheren Betrieb des Gerätes zu gerwährleisten, einmal im Jahr den Sockel-Grill abbauen und die Luftkanäle mit einem Staubsauger reinigen. Dies begünstigt den guten Betrieb mit folglicher Stromersparnis.

Stillstandszeiten

• Den Stecker aus der Steckdose ziehen. Alle Lebensmittel herausnehmen und Gerät reinigen.
• Die Tür offen lassen, um im Inneren eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Falls das Gerät Störungen aufweisen sollte, bevor Sie den Kundendienst verständigen, überprüfen Sie zuerst folgendes:

Störung Abhilfe
Im Gerät wird es nicht kalt genug	Der Drehknopf auf kältere Temperatur drehen.Die Lebensmittel müssen so eingelagert werden, dass die Kälte um sie frei zirkulieren kann.Tür richtig schließen.Die Umgebungstemperatur ist zu warm.
Gerät kühlt zu stark.	Der Drehknopf auf wärmere Temperatur drehen.
Der Kompressor läuft ständig	Der Drehknopf auf niedrigere Zahlen drehen.Die Umgebungstemperatur ist zu warm.Achten Sie darauf, dass diese Öffnungen nicht durch Sockelblenden oder Geschirr abgedeckt werden.Innerhalb der letzten 24 Std. wurden größere Mengen warmer Lebensmittel eingelagert.Tür nur so lange wie nötig geöffnet lassen.
Geräusche	Manchmal sind sie charakterstisch für Kältegeräte.Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes oder plätscherndes Geräusch hören.Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu hören.Geräusche können durch das Instand setzen der Möbelstruktur entstehen.
Gerät kühlt, aber die grüne Netz-Leuchtanzeige blinkt	Bitte wenden Sie sich an unseren nächsten Kundendienst.

Kundendienst und Ersatzteile

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig anzugeben:

• Modellbezeichnung
  • Erzeugnis-Nummer (PNC)
  • Fertigungs-Nummer (S-No.)

Diese Angaben finden Sie auf dem Typschild links an der Innenseite des Gerätes. Damit Sie die Daten schnell bei der Hand haben, empfehlen wir, sie hier einzutragen.

Technische Angabe

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken inneren Seite der Anlage liegt.

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkühlkost bzw. von eingefrorenen Lebensmitteln soll die Tür des Gerätes nicht geöffnet werden. Die Tiefkühlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (bis 23 Std.) und das Gerät voll ist. Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkühlkost verkürzt die Aufbewahrungsdauer).

Vor der Installation sicherstellen, dass das Gerät nicht beschädigt ist. Mögliche Transportschäden sind dem Händler unverzüglich mitzuteilen.

• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Aus Gründen der Sicherheit muss eine Mindestbelüftung gesichert sein. Siehe Aufstellungsanweisungen.
• Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder dem Kundendienststellen erhältlich sind.

Aufstellung

• Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder sonstigen Wärmequelle aufgestellt werden.
• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.
• Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein.

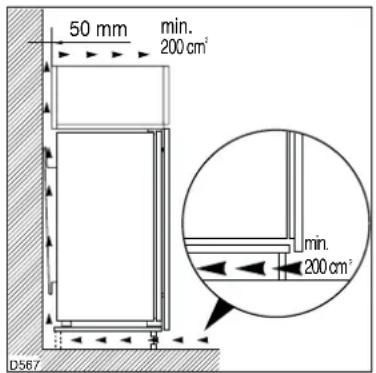

• Für eine optimale Belüftung des Gerätes müssen die minimalen Lüftungsquerschnitet (Abb.) eingehalten werden.

50 mm min. 200 cm² min. 200 cm² D567

Achtung: Die Ventilations - Öffnungen müssen immer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit folgenden Massen notwendig:

Tiefe 50 mm Breite 540 mm

Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum des Gerätes befindet.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimaklasse	für Umgebungstemperatur von
SN +10 bis +32°C
N	+16 bis +32°C
ST	+18 bis +38°C
T	+18 bis +43°C

Zu beachten: Wird dieses Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

Elektrischer Anschluss

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, dass die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlusswert des Hauses übereinstimmen.

Eine Abweichung von ±6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muss ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerät muss unbedingt vorschriftsmäßig geerdet werden.

Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muss das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der folgende EWG Richtlinie:

CE - 73/23 EWG vom 19.2.73 (Niederspannung) und folgende Änderungen;
- 87/308 EWG vom 2.6.87 (Funkentstörung);
- 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Wichtig

Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die Steckdose daher zugänglich bleiben.

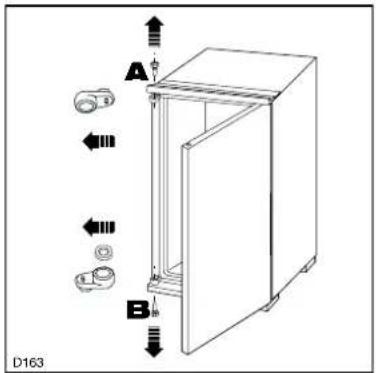

Türanschlag wechseln

Zur Transportsicherung wurde die Gerätetür an beiden Auschlagseiten mit Scharnierstiften befestigt. Je nach Türanschlag, Scharnierstift (A und B) auf einer Seite oben und unten entfernen.

A B D163

Achtung!

Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit. Wollen Sie aber diesen Prozess beschleunigen, so genügt es die Dichtung mit einem Fön zu erwärmen.

Einbau

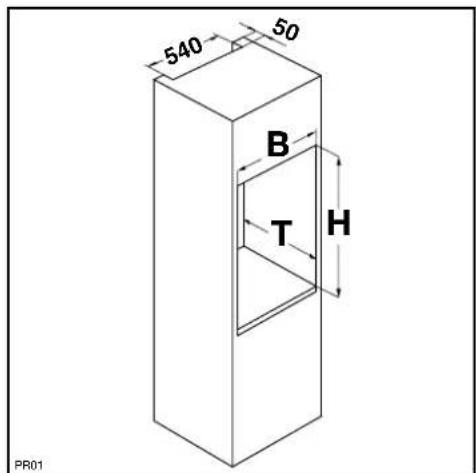

Maßzeichnungen

Höhe (H) 880 mm

Tiefe (T) 550 mm

Breite (B) 560 mm

540 50 B T H PR01

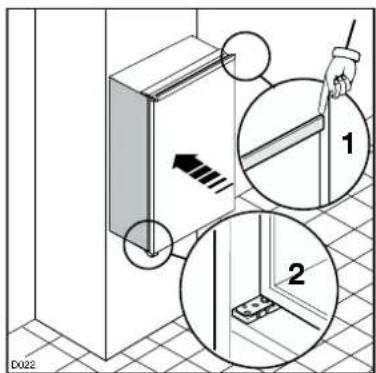

Gerät in die Nische einschieben, bis die Anschlagleiste (1) oben am Möbel anliegt und die vordere Kante des Scharniers mit der Türöffnungsseite bündig an der Nischenseitenwand ansteht (2).

D022 1 2

Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit folgenden Massen notwendig:

Tiefe 50 mm

Breite 540 mm

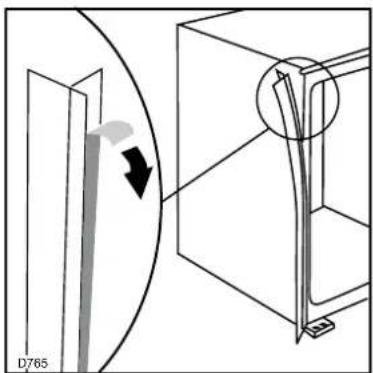

Fugenabdeckprofil am Gerät, wie in Abbildung gezeigt ankleben.

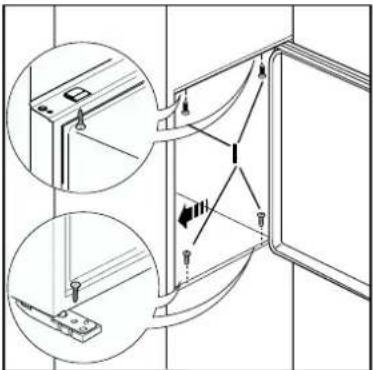

Gerät mit den 4 beiliegenden Schrauben befestigen.

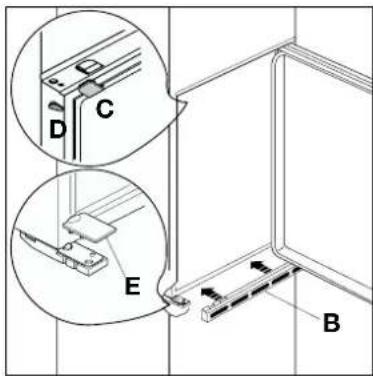

In die Befestigungs- und Scharnierlöcher beiliegende Abdeckkappen (C-D) eindrücken.

Belüttungsgitter (B) und Scharnierabdeckung (E) aufstecken.

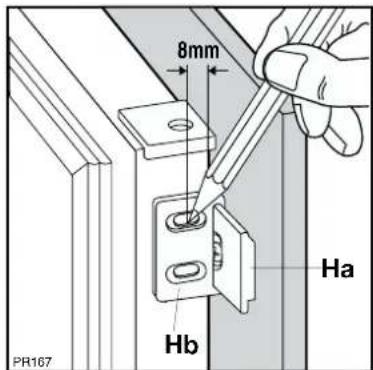

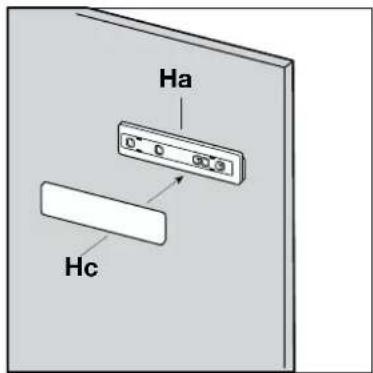

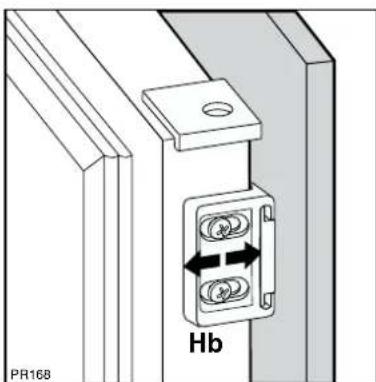

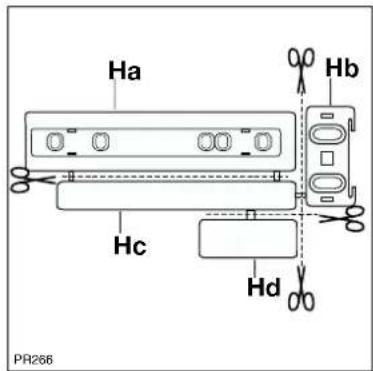

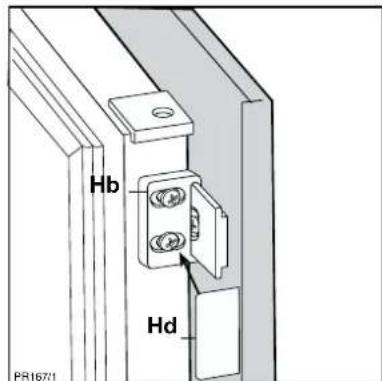

Die Teile Ha Hb Hc, Hd abnehmen, wie in der Abb. gezeigt wird.

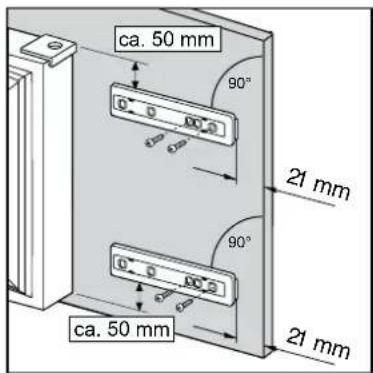

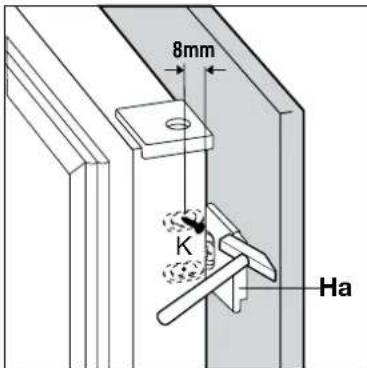

Die Schiene (Ha) auf der Innenseite der Möbeltür oben und unten auflegen (siehe Abb.) und die Position der äußeren Bohrlöcher anzeichnen. Nachdem die Löcher gebohrt wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken, bis sie einrastet.

Gerätetür und Möbeltür auf ca. 90° öffnen. Den Winkel (Hb) in der Schiene (Ha) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.).

Die Winkeleisen entfernen und 8 mm vom äusseren Rand der Tür mit dem Nagel (K) kennzeichnen.

8mm K Ha

Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlöcher nutzen.

Nach Beendigung der Arbeiten den einwandfreien Verschluß der Gerätetür überprüfen.

PR168 Hb

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken, bis sie einrastet.

Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
