Produkttyp	Dunstabzugshaube
Modell	JDK7340E
Marke	JUNO
Abmessungen (H×B×T)	800–1350 × 598 × 470 mm
Gesamtanschlusswert	175 W
Lüftermotorleistung	1 × 130 W
Beleuchtung	2 × 20 W
Lüfterstufen	3 Stufen + Intensivstufe (5 Min.)
Luftleistung Abluft (Stufe 1/2/3/Intensiv)	200 / 270 / 350 / 520 m³/h
Luftleistung Umluft (Stufe 1/2/3/Intensiv)	170 / 230 / 300 / 440 m³/h
Abluftrohrdurchmesser	150 mm (reduzierbar auf 125 mm mit Adapter)
Filter	Metallfettfilter (waschbar), optional Aktivkohlefilter (Long Life)
Betriebsart	Abluft oder Umluft (mit Aktivkohlefilter)
Steuerung	Tasten (Ein/Aus, Lüfterstufen, Intensivstufe, Beleuchtung)
Kabellänge	100 cm
Mindestabstand zu Elektroherd	500 mm
Mindestabstand zu Gasherd	650 mm
Mindestabstand zu Kohle-/Ölherd	700 mm
Sicherheit	Allpolige Trennung (≥3 mm Kontaktöffnung)
Reinigung	Metallfettfilter alle 4 Wochen (Spülmaschine oder Hand); Aktivkohlefilter alle 2 Monate
Lampenwechsel	Glühlampe (gleichartig), Abdeckung ausrasten

Häufig gestellte Fragen - JDK7340E JUNO

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter sollten alle 4 Wochen gereinigt werden. Sie können entweder von Hand (1 Stunde in heißem Spülwasser einweichen) oder im Geschirrspüler (stärkstes Programm, mind. 65 °C) gereinigt werden. Nach dem Trocknen wieder einbauen.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, dafür benötigen Sie den Original-AEG-Aktivkohlefilter (PNC 942 120 399). Die Haube wird dann mit einem Kohlefilter ausgestattet, der die Luft reinigt und wieder in die Küche leitet.

Welche Mindestabstände zur Kochstelle sind einzuhalten?

Bei Elektroherden mindestens 500 mm, bei Gasherden 650 mm und bei Kohle-/Ölherden mindestens 700 mm von der Oberkante der Kochstelle bis zur Unterkante der Haube.

Wie wechsle ich die Beleuchtung?

Trennen Sie die Haube vom Stromnetz. Drücken Sie die Lampenabdeckung (2) nach innen, um sie auszurasten. Tauschen Sie die defekte Glühlampe gegen eine gleichartige aus und schließen Sie die Abdeckung wieder.

Was bedeuten die LEDs auf der Bedienblende?

Die LEDs C, D, E zeigen die eingestellte Lüfterstufe (1,2,3) an. LED F zeigt die Intensivstufe an. Die Intensivstufe läuft 5 Minuten und schaltet dann zurück zur vorherigen Stufe oder aus.

Wie montiere ich die Dunstabzugshaube?

Die Haube wird mit zwei Bohrungen (8 mm) an der Wand befestigt, die Position der Symmetrieachse einhalten. Nach dem Einhängen und Ausrichten mit Stellschrauben wird die Haube fixiert. Der Kamin wird oben und unten verschraubt.

Ist ein Abluftrohr mit 125 mm Durchmesser möglich?

Ja, der mitgelieferte Reduzierstutzen 150/125 mm ermöglicht den Anschluss an ein vorhandenes 125-mm-Rohr. Beachten Sie, dass das Betriebsgeräusch etwas höher sein kann.

Wie reaktiviere ich den Aktivkohlefilter?

Der Long-Life-Aktivkohlefilter kann gereinigt werden: Im Geschirrspüler bei 65 °C waschen, dann im Backofen bei 100 °C (Ober-/Unterhitze) 10 Minuten trocknen. Nach ca. 3 Jahren muss er ersetzt werden.

Was tun, wenn die Bedienung nicht funktioniert?

Unterbrechen Sie die Stromversorgung für mindestens 5 Sekunden (z.B. Sicherung ausschalten oder Stecker ziehen) und schalten Sie die Haube dann wieder ein. Dadurch wird das System zurückgesetzt.

Wo finde ich die Ersatzteilnummer?

Die Geräte-Ident-Nr. und Modellbezeichnung befinden sich auf dem Typenschild im Inneren der Haube, sichtbar nach Entfernen des Metallfettfilters. Diese Angaben benötigen Sie für Ersatzteilbestellungen.

BEDIENUNGSANLEITUNG JDK7340E JUNO

Montage- und Gebrauchsanweisung für den Dunstabzug

JDK 7340

JDK 8340

Allgemeines

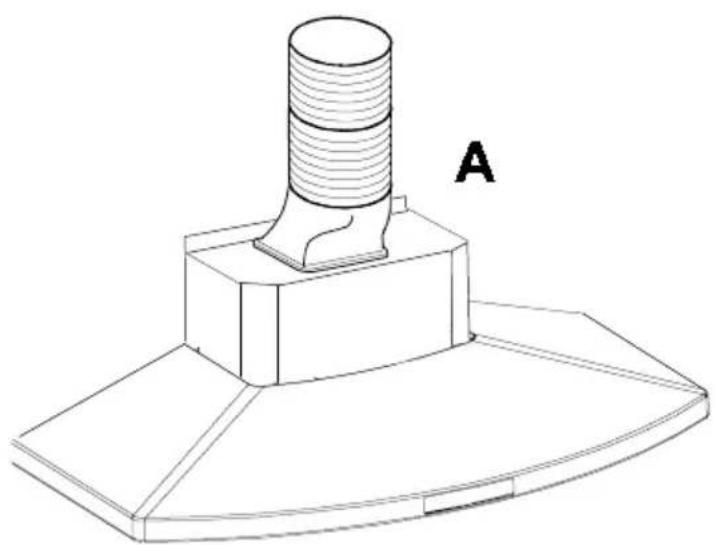

Abluftbetrieb

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.
• Dazu benötigen Sie den original AEG Aktivkohlefilter (siehe Sonderzubehör).
  • Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden Rohres ins Freie geleitet. Bild 1.
• Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser von 150mm haben. (Sonderzubehör).

Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/125 mm, verwendet werden. Das Betriebsgeräusch wird dann etwas höher. Zusammen mit dem Reduzierstutzen kann der Ablaufschlauch 125 montiert werden

- Wird der Küchendunst durch die Außenwand ins Freie geleitet, so wird ein Mauerkasten aus dem Sonderzubehörprogramm benötigt.

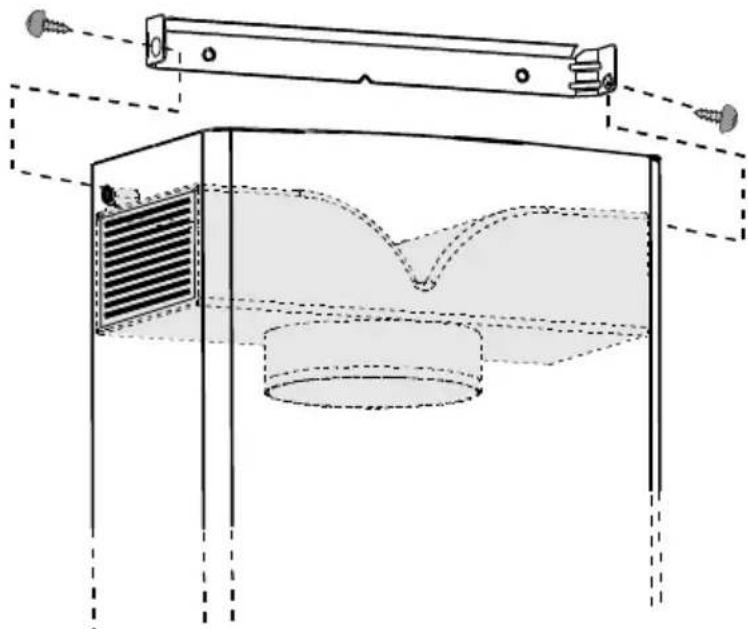

Umluftbetrieb

• Die Luft wird durch Kohlefilter gefiltert und durch das obere Gitter am Abluftschacht wieder in die Küche geleitet.
- Für den Umluftbetrieb wird der Original-Kohleaktivfilter PNC 942 120 399 benötigt.

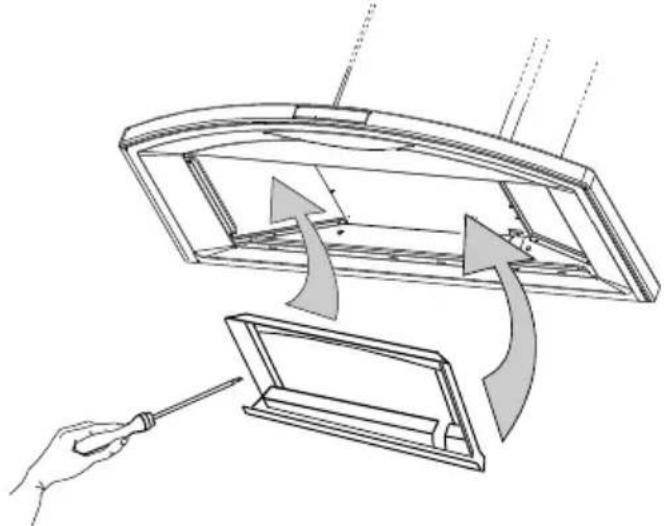

- Den Luftleiter mittels zwei Schrauben ∅ 2,9x13 mm befestigen. Bild 2.
- Die Position der Kamine kann wahlweise ausgetauscht werden. Soll die Haube mit Umluftversion funktionieren, muß der Kamin mit dem Gitter für den seitlichen Luftaustritt oben fixiert werden.

Sicherheitshinweise für den Elektro-Installateur

Vor dem Anschluß des Gerätes darauf achten, daß die auf dem Typschild verzeichnete Spannung der Netzspannung entspricht. Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden.

Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungsweite vorzusehen.

Als geeignete Trennvorrichtungen gelten z.B. Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze mit einer Kontaktöffnung von mehr als 3 mm.

Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Die Anbringung der Steckdose direkt über der Dunstabzugshaube hat zwei Vorteile:

1. Die Steckdose ist nicht sichtbar.
2. Sie können im Bedarfsfall das Gerät durch Ziehen des Gerätesteckers leicht stromlos machen.

Anschluß

220-240 V - über festmontierte Zuleitung mit Stecker. (Festanschluß nur durch den zugelassenen Elektro-Installateur.)

Technische Daten

Maße (JDK 7340):

Höhe x Breite x Tiefe (in cm) 800-1350 x 598X x 470

Maße (JDK 8340):

Höhe x Breite x Tiefe (in cm) 820-1370 x 898 x 480

Gesamtanschlußwerte: 175 W

Lüftermotor: 1 x 130 W

Beleuchtung: 2 x20 W

Länge des Netzkabels: 100 cm

Lüfterleistungen (Stufen), Lüfterstufen nach IEC 61591

(Abluft) Stufe:

1 200 m ^3/h

2 270 m ^3/h

3 350 m ^3/h

i 520 m ^3/h

(Umluft) Stufe:

1 170 m ^3/h

2 230 m ^3/h

3 300 m ^3/h

i 440 m ^3 /h

Abluftsystem original/reduziert 150 mm ∅

Montage

Sicherheitshinweise für den Küchenmöbel-Monteur

• Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser von 150 mm haben.
  Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/125 mm, verwendet werden. Zusammen mit dem Reduzierstutzen kann der Ablaufschlauch 125 montiert werden (Seite 4).
• Wird der Küchendunst durch die Außenwand ins Freie abgeleitet, so benötigen Sie einen Teleskop-Mauerkasten MKZ (mit Ab- und Zuluft) aus unserem Sonderzubehör.
• Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten:

Elektroherde 500 mm

Gasherde 650 mm

Kohle- und Ölherde min 700 mm

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4PA (4x10 ^-5 bar) sein.
• Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.
• Bei Einleitung der Abluft in einen nicht in Betrieb befindlichen Rauch- oder Abgaskamin ist es zweckmäßig, die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
  Für die Abluftführung sind grundsätzlich die behördlichen

Vorschriften einzuhalten.

• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.
• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.

- Der gemeinsame, gefahrlose Betrieb von kaminge–bundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm² von außen belüftet sind und dadurch bei laufender Dunstabzugshaube ein Unterdruck vermieden wird.

- Im Zweifelsfalle holen Sie bitte den Rat und die Zustimmung des zuständigen Bezirks-Schornsteinfegermeisters oder der örtlichen Baubehörde ein.

- Da in Räumen ohne Feuerungsstätte die Regel gilt: "Zuluftöffnung so groß wie Abluftöffnung", kann durch eine größere Öffnung als 500-600 cm² der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.

- Der Betrieb der Haube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.

- Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird:

— kurze, gerade Abluftstrecken
— möglichst wenige Rohrbögen
— Verlegung der Rohre nicht in spitzen Winkeln sondern in flachen Bögen
— möglichst große Rohrdurchmesser (min. 150 mm ∅)

- Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

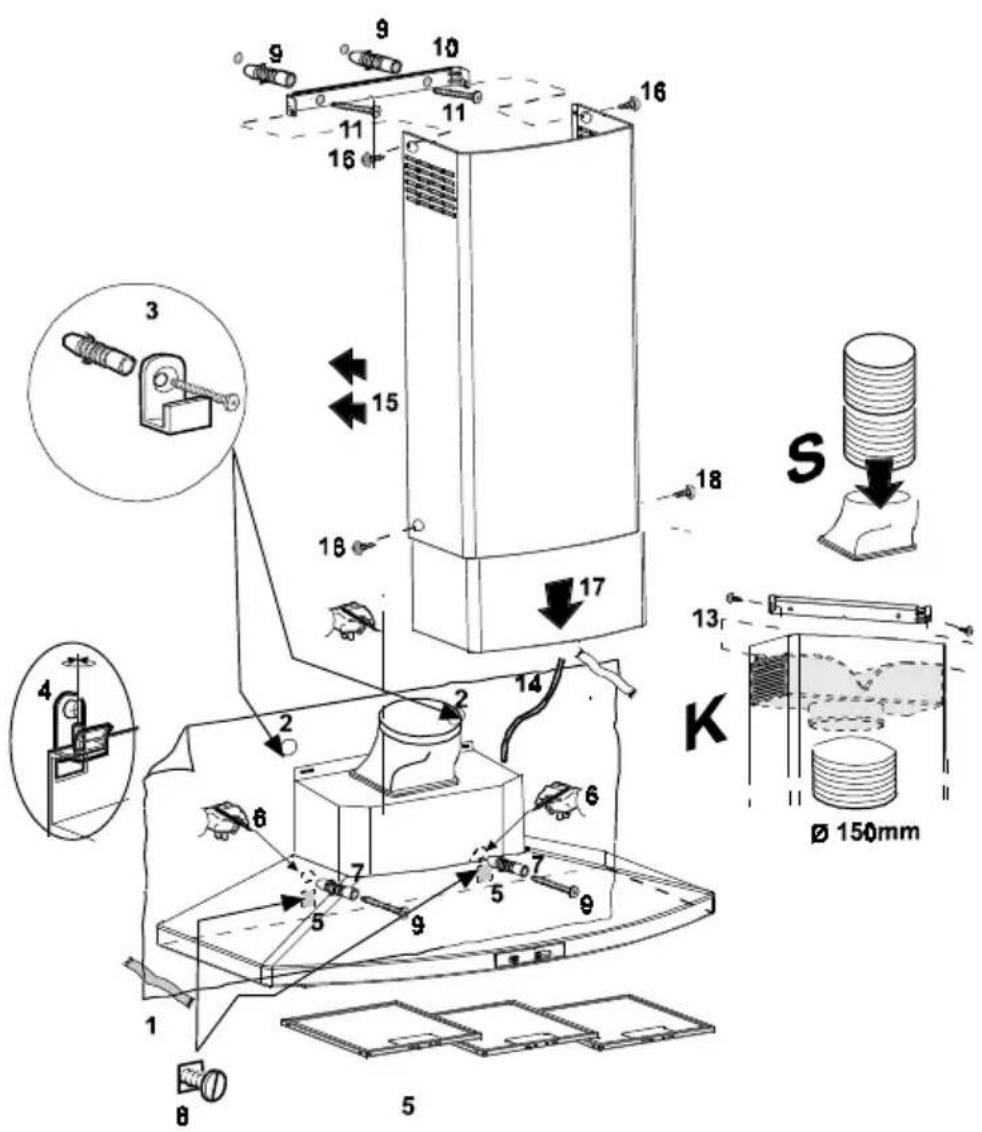

Montage - Bild 3

• Die Symmetriechse vorzeichnen, das Bohrschema (1) auf der Wand positionieren und die beiden durchzuführenden Bohrungen markieren; dann die Löcher bohren (2 x ∅ 8 mm) (2).
  ● Die beiden Mauerdübel mit Haken einfügen (3).
  ● Die Haube beim Kamin einhaken und mit Hilfe der Stellschrauben horizontal ausrichten (4).
• Die Metallfettfilter (5) entfernen und zwei Bohrungen auf der Wand kennzeichnen (6). Die Haube aushaken und die zuvor gekennzeichneten Löcher bohren (2 x ∅ 8 mm). Die Mauerdübel bei den Bohrlöchern einfügen (7) und die Haube wieder einhängen; mit Hilfe der Schrauben (8) ausrichten und die Haube endgültig mit Hilfe der mitgelieferten Schrauben fixieren (9).
• Die Kaminhalterung (10) mit Mauerdübeln (9) und Schrauben (11) fixieren, wobei darauf zu achten ist, daß diese hinsichtlich der Haube zentriert und horizontal perfekt ausgerichtet ist.
• Abluftversion (S): ein Rohr einfügen, daß bis ins Freie reicht. Umluftversion (K): den Deflektor mit den beiden mitgelieferten Schrauben fixieren (2,9x13 mm) (13).
• Den Elektroanschluß durchführen (14) (siehe Kapitel "Stromanschluß")
• Den Kamin einfügen (15) und bei der oberen Kaminhalterung mit den beiden mitgelieferten Schrauben (16) (2,9x6,5 mm) fixieren. Den unteren Teil des Kamins nach unten gleiten lassen (17) und beim Oberteil der Haube mit zwei mitgelieferten Schrauben fixieren (2,9x6,5 mm) (18).

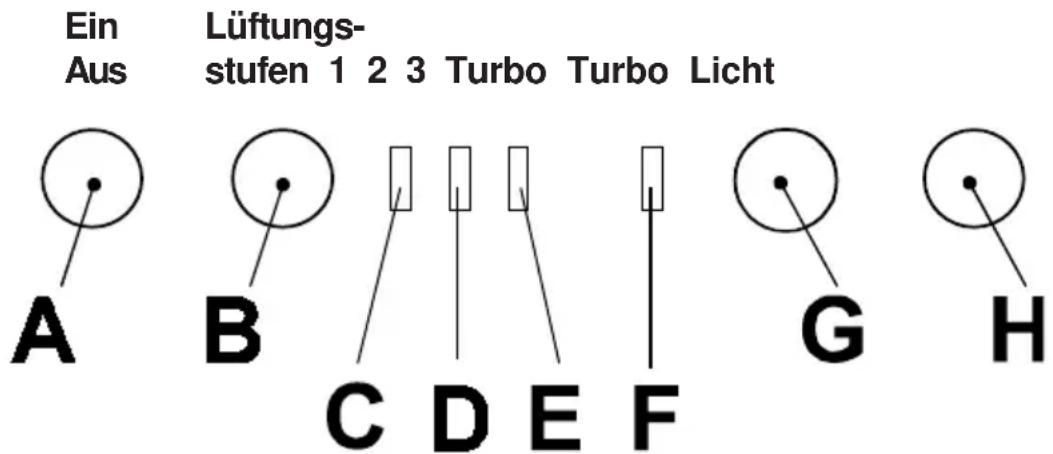

Bedienung der Dunsthaube

- Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunsthaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

A - Ausschalter
B - Einschalten und Wahl der Lüfterstufe 1-2-3
C - Anzeige Stufe 1 (LED)
D - Anzeige Stufe 2 (LED)
E - Anzeige Stufe 3 (LED)
F - Anzeige Intensivstufe (LED)
G - Einschalter Intensivstufe:

Läuft die Intensivstufe für 5 Mintuen, danach geht die Dunsthaube zu der vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, drücken Sie Knopf A oder B.

H - Ausschalter/Einschalter Beleuchtung

Ein Aus Lüftungs- stufen 1 2 3 Turbo Turbo Licht A B C D E F G H

Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren:

Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Sicherheitshinweise für den Benutzer

- Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden; Es muß stets Wärmeentzug durch aufgesetztes Kochgeschirr stattfinden.

- Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.

- Das im Fritiergerät enthaltene Öl kann die Gefahr der Selbstentzündung wesentlich größer sein.

- Es wird darauf hingewiesen, daß durch Überhitzung Brandgefahr besteht.

- Flambieren ist unter der Dunstabzugshaube nicht erlaubt.

- Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät stromlos zu machen (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten).

- Es ist wichtig, die Filterwechsel bzw. Reinigungs– intervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerung Feuergefahr besteht.

Wartung und Pflege

- Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muß die Dunsthaube vom Stromnetz getrennt werden.

Metallfettfilter

- Die Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen und werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Die Metallfettfilter sollten alle 4 Wochen herausgenommen und im Geschirrspüler bzw. von Hand gereinigt werden.

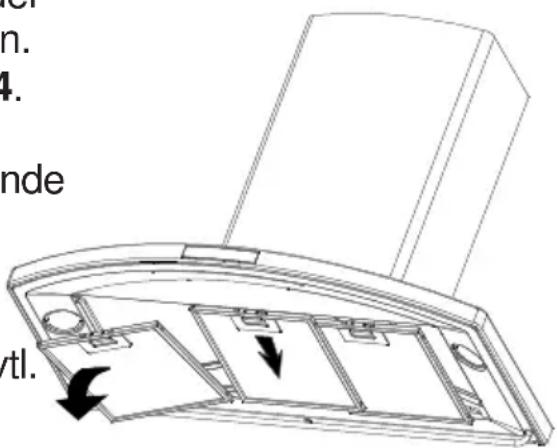

Öffnen der Metallfettfilter

- Schieben Sie die Verriegelung der Metallfettfilter zuerst nach hinten. Dann nach unten heraus. Bild 4.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen.

n. l. nde vtl.

Bild 4

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler einstellen und bei stärkstem Reinigungsprogramm und höchster Temperatur reinigen, (mind. 65°C). Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen. Zur neuerlichen Aktivierung der Sättigungsanzeige der Fettfilter, siehe Beschreibung im Kapitel "Betrieb der Dunsthaube".

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

- Das Innengehäuse nur mit warmer Spülmittellauge (keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!).

Kohlefilter

• Der Kohlefilter muß dann verwendet werden, wenn die Dunstabzugshaube als Umluftgerät eingesetzt werden soll.
• Dazu wird der Original-AEG-Aktivkohlefilter (siehe Sonderzubehör).
• Reinigung/Austausch des Kohlefilters

Im Unterschied zu anderen Kohlefiltern kann der LONG LIFE Kohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat gereinigt werden. Der Filter wird am besten in der Spülmaschine gereinigt. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backofen mit Ober- und Unterhitze bei maximal 100 °C wählen und den Filter 10 Minuten lang getrocknet werden. Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Geruchsaufnahmefähigkeit reduziert ist.

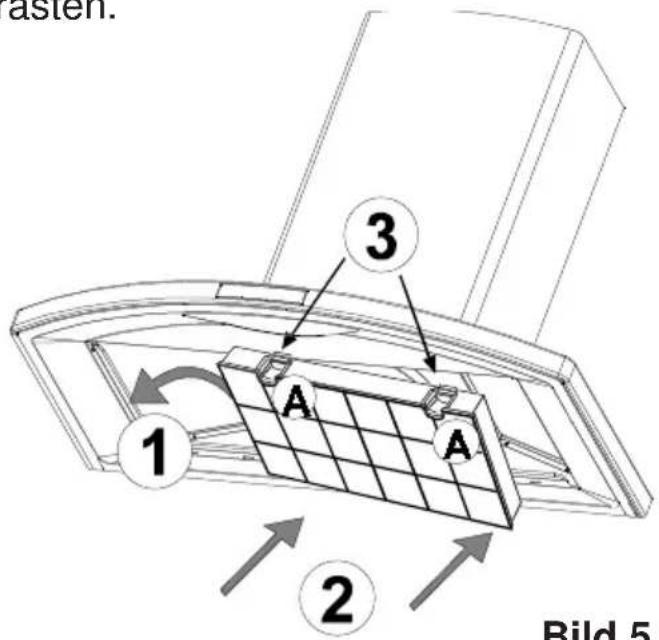

- Montage

Die Kohlefilterhalterung im Haubeninneren mit Hilfe der 5 mitgelieferten Schrauben befestigen.

Den Kohlefilter auf einer Seite einsetzen, mit einer leichten Drehung in den Filterraum einfügen und mit den roten Tasten A einrasten.

astell. 3 A A 1 2 Bild 5

Bild 5

- Zum Ausbau in umgekehrter Reihenfolge vorgehen.

- Bei Bestellung eines Ersatzfilters die Modell–bezeichnung und die E-Nr. angeben. Diese Daten sind auf dem Typenschildan der Innenseite des Gerätes zu finden.

- Der Kohlefilter kann beim Kundendienst bestellt werden.

Achtung

- Nichtbeachtung dieser Anweisungen für die Reinigung des Gerätes und den Wechsel bzw. die Reinigung der Filter kann zum Brand führen. Daher sind, diese Anweisungen unbedingt zu beachten.

- Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der hier angeführten Sicherheitsvorschriften zurückzuführen sind.

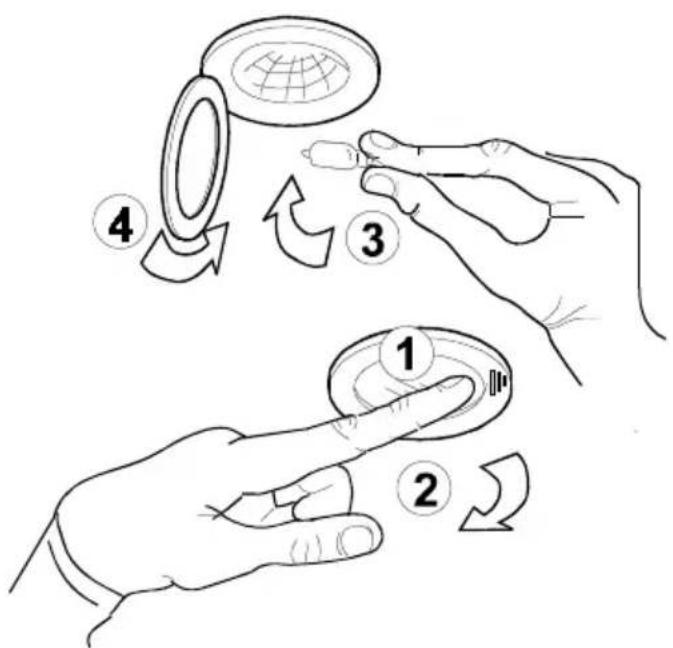

Austausch der Glühlampe

- Die Dunsthaube vom Stromnetz trennen. - Die Lampenabdeckung (2) drücken (1) und ausrasten lassen.

• Die defekte Lampe gegen eine gleichartige austauschen (3).

• Die Lampenabdeckung (4) wieder schließen.

- Bevor der Kundendienst gerufen wird, weil die Glühlampe nicht brennt, sollte erst geprüft werden, ob sie fest eingesteckt ist.

Bild 6

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät spannungslos machen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.
• Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.
• Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungs–intervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.

Bei Ersatzteilbestellung unbedingt Geräte-Ident-Nr. und Modellbezeichnung angeben. Diese Angaben sind auf dem Typenschild (nach Abnahme des Fettfilterhalters sichtbar) zu finden. Das defekte Teil möglichst genau beschreiben. Durch genaue Angaben kann der Auftrag effizienter erledigt werden.
