BEDIENUNGSANLEITUNG JDK8650 JUNO
Montage- und Gebrauchsanweisung für den Dunstabzug
JDK 8650 E


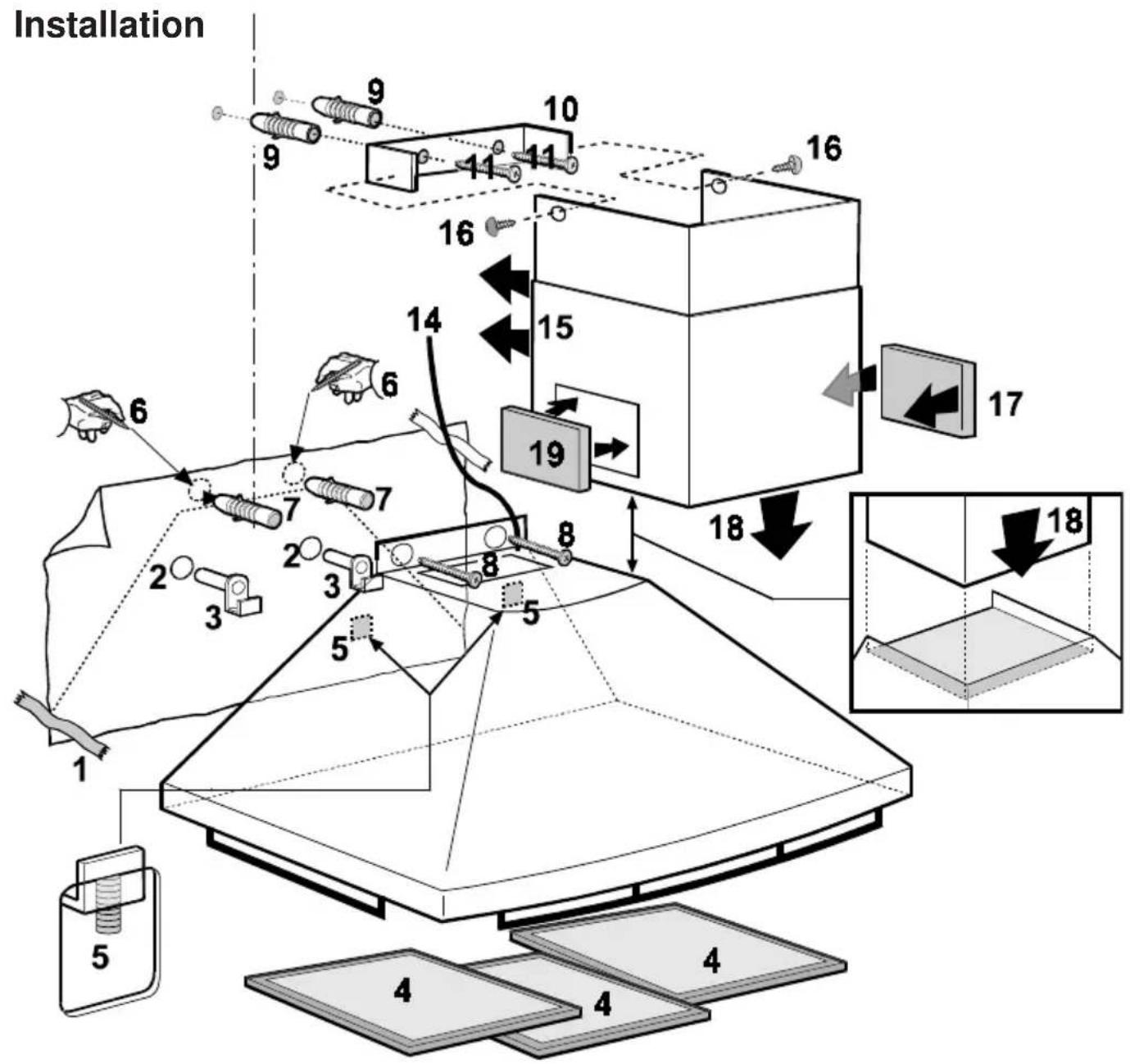

Installation 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45


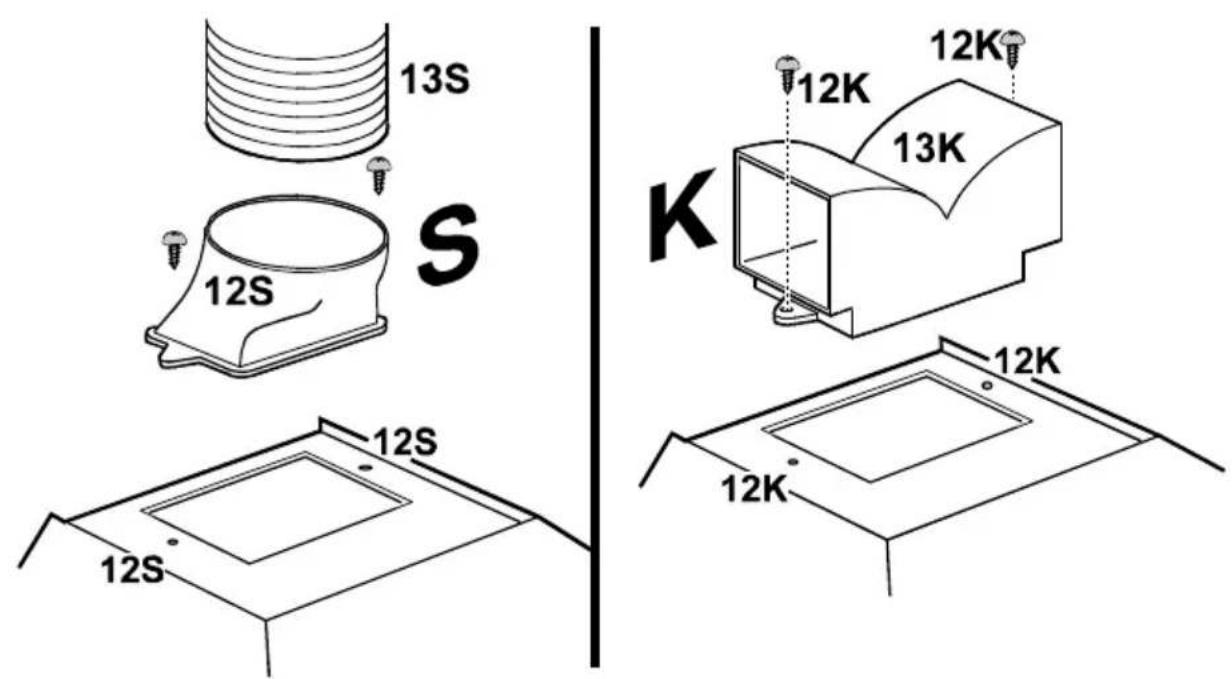

13S 12S S 12K 12K 13K K 12S 12K 12S 12K
Anwendung:2 Möglichkeiten
Abluftversion (S)
Die Kochdünste werden über ein Abluftrohr, das an den oben an der Dunstabzugshaube befindlichen Anschlußring angeschlossen wird, ins Freie geleitet.
Das Abluftrohr muß denselben Durchmesser wie der Anschlußring aufweisen.
Das Rohr muß in waagrechter Lage leicht nach oben geneigt sein (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann.
Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muß dieser entfernt werden.
Umluftversion (K)
Die Luft wird über Aktivkohlefilter (Hinsichtlich der Montage siehe Paragraph „Aktivkohlefilter“) gereinigt und über die oberen Luftschlitze im Abzug in den Raum zurückgeführt.
Sollte die Dunstabzugshaube nicht mit Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen.
Die Dunstabzugshaube wird als Umlufthaube eingesetzt, wenn kein Luftschacht oder keine Außenwand vorhanden ist.
Installation
Das installierte Gerät muss mit einem Mindestabstand von 65 cm von der Kochfläche bei Elektroherden und von 75 cm bei Gas-oder Gas-Kombiherden angebracht werden.
Elektroanschluß
Vor dem Anschluß des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.
Es ist ratsam, sich für den Elektroanschluß an einen Techniker zu wenden.
Gerät mit Stecker: Das Gerät ist an eine den geltenden Richtlinien entsprechende Steckdose anzuschließen. Soll das Gerät direkt an das Stromnetz angeschlossen werden, ist der Stecker zu entfernen und ein zweipoliger Normschalter mit einer Kontaktöffnung von mindestens 3 mm anzubringen.
Sollte der Stecker, nachdem er in die Steckdose eingesteckt wurde, nicht zugänglich sein, muß auf jeden Fall ein zweipoliger Normschalter mit einer Kontaktöffnung von mindestens 3 mm installiert werden.
Gerät ohne Stecker: Das Gerät mit einem Normstecker ausstatten oder einen zweipoligen Normschalter mit einer Kontaktöffnung von mindestens 3 mm installieren.
Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.
Anbringung eventueller Regalbretter
An der gewünschten Höhe die vier seitlichen Halter I an den angrenzenden Schränken befestigen, und das Ablagebrett darauflegen (Abb. 4).
Benutzung der Dunstabzugshaube
Wir empfehlen, die Dunstabzugshaube einige Minuten vor Kochbeginn einzuschalten und nach Beendigung des Kochvorgangs das Gerät mindestens 5 Minuten laufen zu lassen.
Für einen sachgemäßen Gebrauch wird empfohlen, bei normalen Kochdünsten die niedrigen Stufen einzuschalten, bei sehr starker Dunst- und Geruchsbildung die höheren.

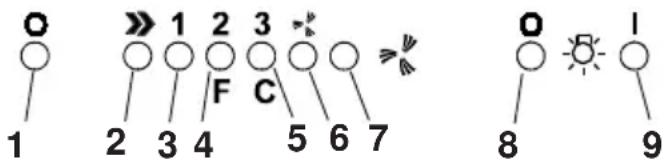

Elektronische Bedienblende
- Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2
- Stufe 1
- Stufe 2 und Sättigungsanzeige Metallfettfilter (in letzterem Fall blinkt die Anzeige - siehe Anleitungen zur Reinigung der Fettfilter).
- Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (LED)(in letzterem Fall blinkt die Anzeige - siehe Anleitungen zum Wechsel der Aktivkohlefilter).
Achtung! Die Sättigungsanzeige des
Aktivkohlefilters ist deaktiviert.
Soll die Sättigungsanzeige des
Aktivkohlefilters aktiviert werden, 3
Sekunden lang gleichzeitig die Tasten 2 und 7 drücken: zunächst blinkt nur die LED 4 und nach Ablauf der 3 Sekunden beginnt auch
D
die LED 5 zu blinken und zeigt so an, daß der Aktivkohlefilter nun aktiv ist.
Für seine Deaktivierung die beiden Tasten erneut drücken: nach 3 Sekungen stellt die LED 5 das Blinken ein und die Vorrichtung ist deaktiviert.
- Intensivstufe - LED-Anzeige
- Einschalter Intensivstufe.
Die Intensivstufe wird für 5 Minuten in Betrieb genommen. Danach geht die Dunsthaube zu der vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor den 5 Minuten zu beenden, drücken Sie den Knopf 1 oder 2.
- Ausschalter Beleuchtung
- Ausschalter Beleuchtung
Die Dunstabzugshaube oder die
Bedienelemente funktionieren nicht:
Für mindestens 5 Sekunden die
Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.
Achtung
- Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10 ^-5 bar) nicht überschreiten.
- Die Abluft darf nicht in einen Schacht geleitet werden, der für Abgase von Geräten, die nicht mit elektrischer Energie betrieben werden, benutzt wird.
- Bei gleichzeitigem Betrieb einer Dunstabzugshaube und anderen, nicht mit elektrischer Energie betriebenen Geräten, muß stets für eine ausreichende Belüftung der Küche gesorgt werden.
- Das Flambieren von Speisen unter der Dunstabzugshaube ist strengstens untersagt. Offene Flammen schaden den Filtern und können einen Brand auslösen; sie sind demnach absolut zu vermeiden. Fritieren ist nur unter ständiger Aufsicht erlaubt, um ein Entzünden des überhitzten Öls zu vermeiden.
- Hinsichtlich der zur Ableitung der Abluft zu befolgenden Sicherheitsmaßnahmen halten Sie sich bitte strengstens an die örtlichen Sicherheitsbestimmungen.
- Jegliche Verantwortung für durch Nichteinhaltung der o.g. Anweisungen verursachte Schäden oder Brände am Gerät wird abgelehnt.
Wartung
Das Gerät ist vor jeder Wartungsarbeit vom Stromnetz abzuschalten.
Metallfettfilter (2- oder 3teilig)
Er hat eine unbegrenzte Lebensdauer und muß in lauwarmer Spülmittellauge oder, wenn möglich, im Geschirrspüler (65°C) gereinigt werden. Ihn erst wieder einsetzen, wenn er vollkommen trocken ist.
Achtung: In der Spülmaschine kann sich der Fettfilter verfärben.
Der Metallfettfilter muß mindestens einmal im Monat oder immer dann, wenn die Fettfilter-Sättigungsanzeige (LED 4 - Siehe Seite 4) blinkt, gereinigt werden. Sie signalisiert Ihnen, daß der Metallfettilter gereinigt werden muß. Bei normalem Gebrauch muß der Metallfettilter alle 40 Betriebsstunden gereinigt werden. Nach erfolgter Reinigung des Metallfettilters drücken Sie die Taste 1 für mindestens 3 Sekunden, bis der Signalton ertönt: die LED 4 schaltet sich ab.

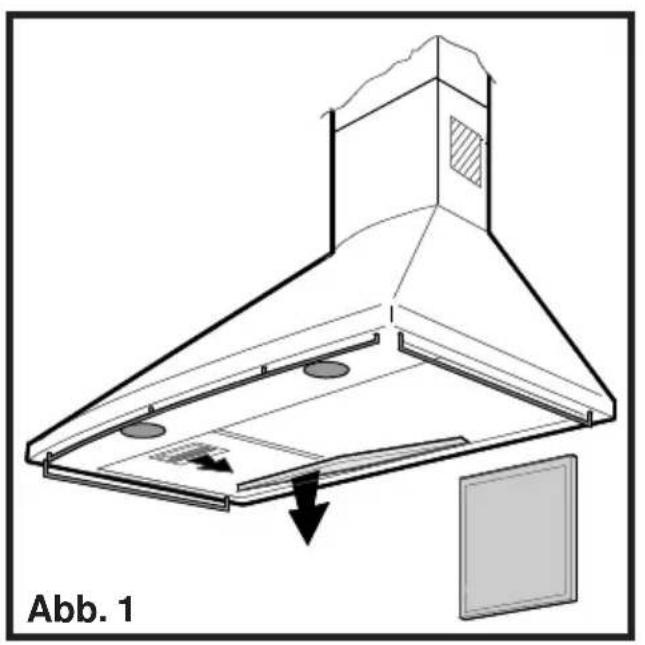

Zum Ausbau des Metallfettfilters,
schieben sie diesen zuerst zur Rückseite des Gerätes und ziehen ihn dann nach unten schräg heraus (Abb. 1).
Achten Sie darauf, den Metallfilter hierbei nicht zu beschädigen.
Nach der Reinigung des Metallfilters, diesen in umgekehrter Reihenfolge wieder einsetzen.
Aktivkohlefilter (2 teilig)
Er dient zur Auflösung der Küchendünste während des Kochens.
Der Aktivkohlefilter ist weder wasch-, noch regenerierbar.
Der Aktivkohlefilter muß mindestens alle 4 Monate und auf jeden Fall immer dann, wenn die Aktivkohlefilter-Sättigungsanzeige (LED 5 - Siehe Seite 4) blinkt, ausgewechselt werden. Sie signalisiert Ihnen, wenn der Aktivkohlefilter ausgewechselt werden muß.
Bei normalem Gebrauch muß der
Aktivkohlefilter alle 160 Betriebsstunden ausgewechselt werden. Nach erfolgtem Aktivkohlefilterwechsel drücken Sie die Taste 1 für mindestens 3 Sekunden bis der Signalton ertönt: die LED 5 schaltet sich ab.
Montage und Auswechseln des Aktiv-kohlefilters:
a) Das Gerät vom Stromnetz abschalten.
b) Die Metallfettfilter abnehmen (Abb. 1).

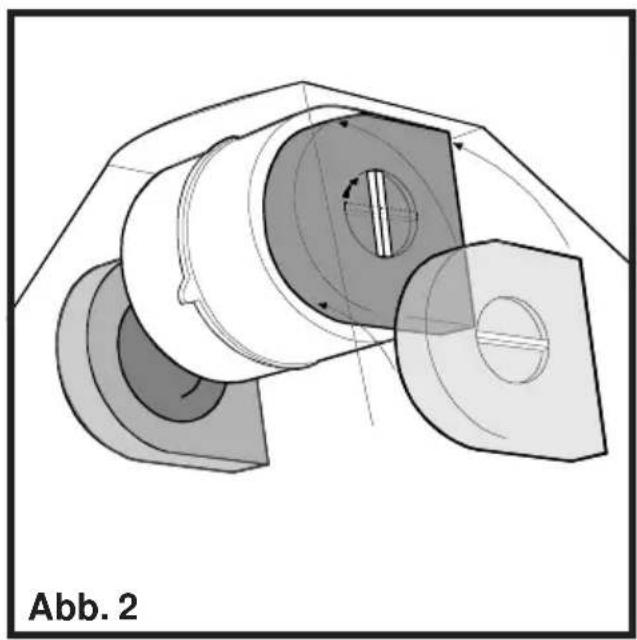

c) Sollten keine Filter montiert sein, legen Sie zur Abdeckung der beiden Schutzgitter des Motorgebläses einen Filter pro Seite auf; drehen Sie anschließend den mittleren Griff der Filter im Uhrzeigersinn (Abb. 2).
d) Sollten die Aktivkohlefilter bereits montiert sein (zwei zur Abdeckung der Schutzgitter des Motorgebläses montierte Filter), sich jedoch ein Auswechseln als erforderlich erweisen, dann drehen Sie den mittleren Griff gegen den Uhrzeigersinn, bis die Filter entsperrt sind.
e) Die Metallfettfilter wieder anbringen.
Reinigung
Für die äußere Reinigung der Haube einen mit denaturiertem Alkohol oder neutralem Flüssigreiniger getränkten Lappen verwenden. Der Gebrauch von scheuernden Produkten ist zu vermeiden. Zur Reinigung der Teile aus satiniertem Edelstahl sollte der Lappen der Richtung der Satinierung entsprechend gehalten werden.
Zur Beachtung
Die Nichtbeachtung der Reinigungsvorschriften des Gerätes sowie der Regeln für die Auswechslung und Reinigung des Filters kann zur Brandgefahr führen. Wir empfehlen daher diese Anweisungen zu beachten.
Lampenwechsel
a) Das Gerät vom Stromnetz abschalten.
b) Den Lampenschutz abdrehen (Abb. 3).
c) Die defekte Lampe mit einer max. 20 Watt Halogenlampe desselben Typs ersetzen.
d) Den Lampenschutz wieder andrehen.
e) Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet.
