Produkttyp	Laservideoprojektor
Modell	CineBeam Laser HF80JG
Marke	LG
Projektionstechnologie	DLP (Digital Light Processing) mit Laserlichtquelle
Auflösung	Full HD (1920 x 1080) (typisch für dieses Modell)
Helligkeit	2000 ANSI-Lumen (ca.)
Kontrastverhältnis	150.000:1 (dynamisch)
Lebensdauer der Lichtquelle	Bis zu 30.000 Stunden

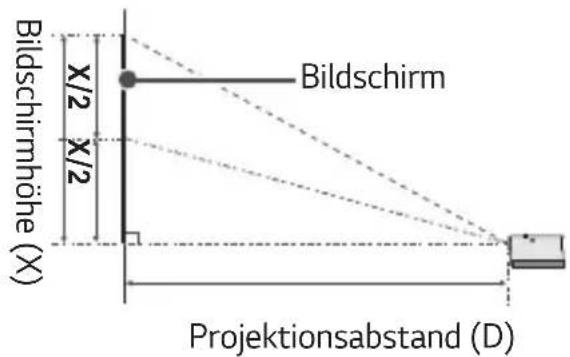

Projektionsgröße (diagonal)	40 bis 300 Zoll (ca. 102 bis 762 cm)

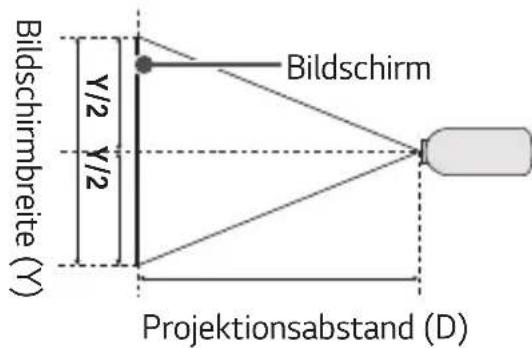

Projektionsabstand	1,2 bis 10,0 m (abhängig von der Größe)
Eingänge	HDMI, USB, Composite (AV)
Ausgang	Audio (3,5 mm Klinke)
Lautsprecher	Integrierter Mono-Lautsprecher (5 W)
Stromversorgung	100–240 V AC, 50/60 Hz
Stromverbrauch (Betrieb)	140 W (maximal)
Stromverbrauch (Standby)	< 0,5 W
Abmessungen (B x T x H)	ca. 345 x 216 x 130 mm (ohne Füße)
Gewicht	ca. 3,5 kg
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit (Betrieb)	20 % bis 80 % (nicht kondensierend)
Reinigung	Staub von Lüftungsschlitzen mit weichem Tuch entfernen; Gehäuse mit feuchtem Tuch abwischen
Sicherheitshinweise	Nicht in Wasser tauchen; keine direkte Sonneneinstrahlung; Lüftungsschlitze frei halten
Ersatzteile/Reparatur	Lasermodul nicht austauschbar; nur durch autorisiertes Servicecenter reparieren lassen
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung, Bedienungsanleitung, Schnellstartanleitung

Häufig gestellte Fragen - CineBeam Laser HF80JG LG

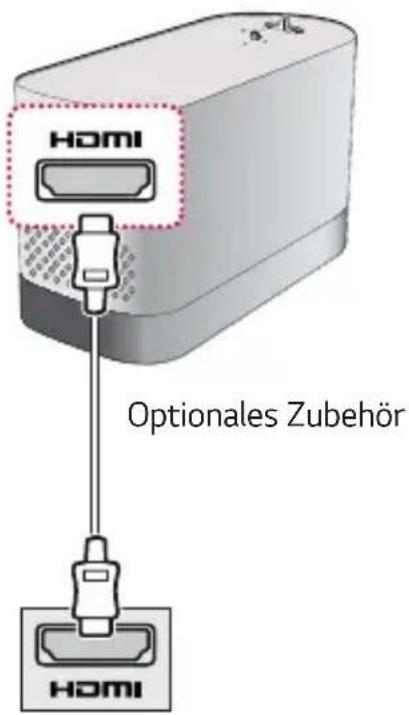

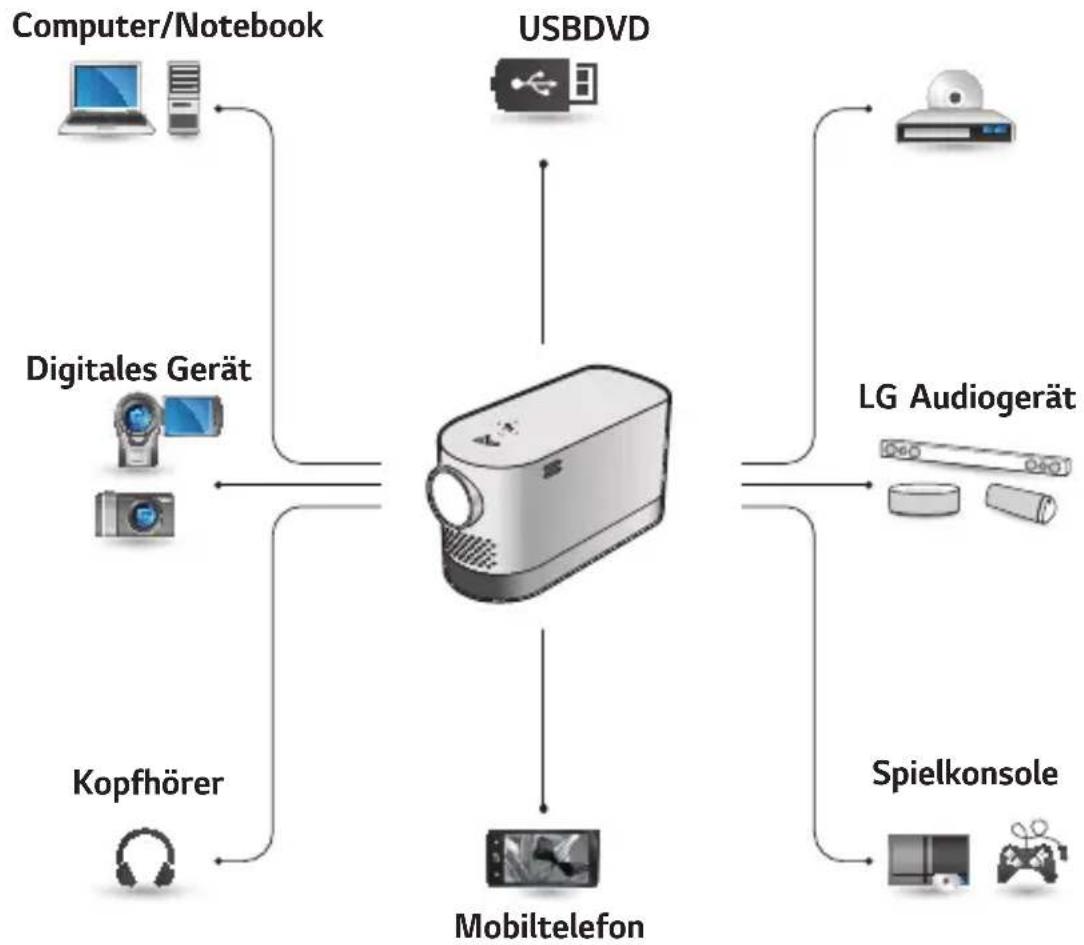

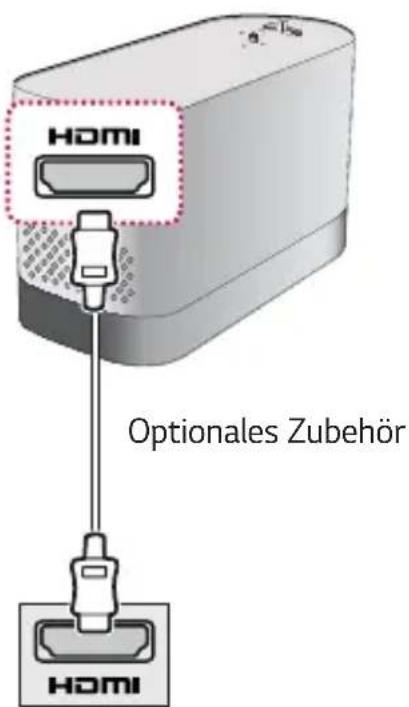

Wie schließe ich meinen LG CineBeam Laser HF80JG an einen DVD-Player an?

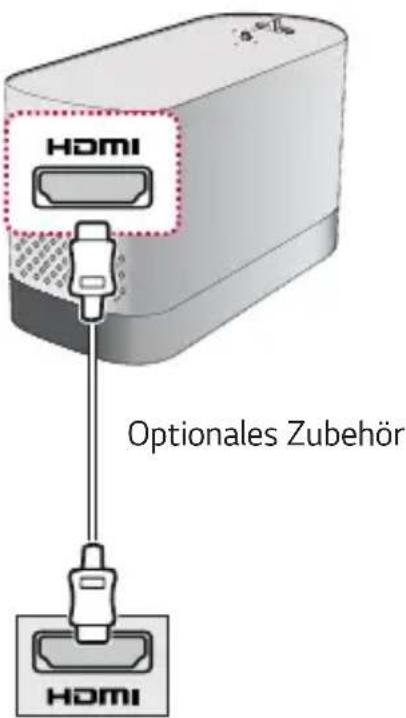

Verwenden Sie ein HDMI-Kabel, um den HDMI-Ausgang des DVD-Players mit dem HDMI-Eingang des Projektors zu verbinden. Wählen Sie dann die richtige Quelle über die Eingangstaste auf der Fernbedienung.

Kann ich den Projektor an der Decke montieren?

Ja, der Projektor ist für die Deckenmontage geeignet. Verwenden Sie eine geeignete Halterung (nicht im Lieferumfang) und schalten Sie im Menü die Deckenmodus-Option ein, um das Bild zu drehen.

Wie reinige ich den Luftfilter des Projektors?

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel. Entfernen Sie den Luftfilter (siehe Handbuch für Position) und reinigen Sie ihn mit einem Staubsauger oder spülen Sie ihn unter fließendem Wasser aus. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

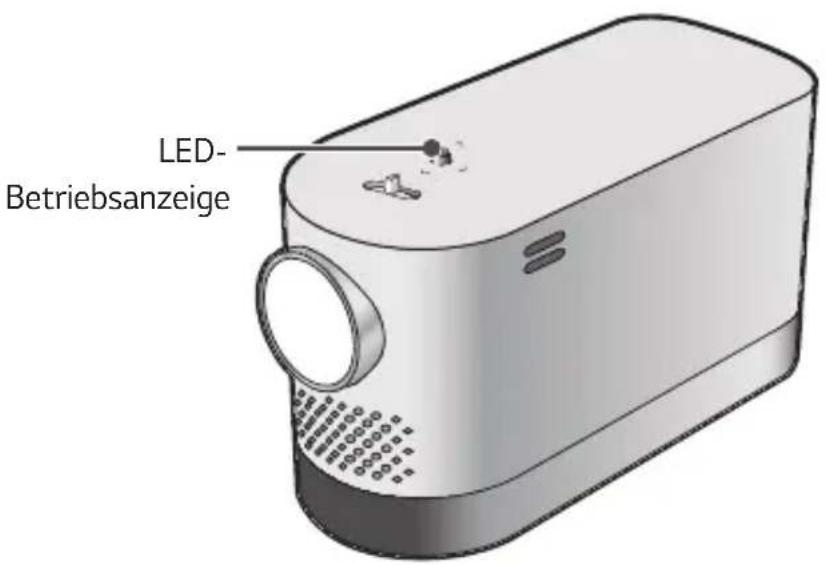

Was bedeutet die blinkende LED am Projektor?

Die blinkende LED kann auf einen Fehler hinweisen. Häufige Ursachen: Übertemperatur, defekter Lüfter oder Lampenproblem. Schalten Sie das Gerät aus, warten Sie einige Minuten und schalten Sie es wieder ein. Bleibt die LED an, konsultieren Sie die Fehlerbehebung im Handbuch.

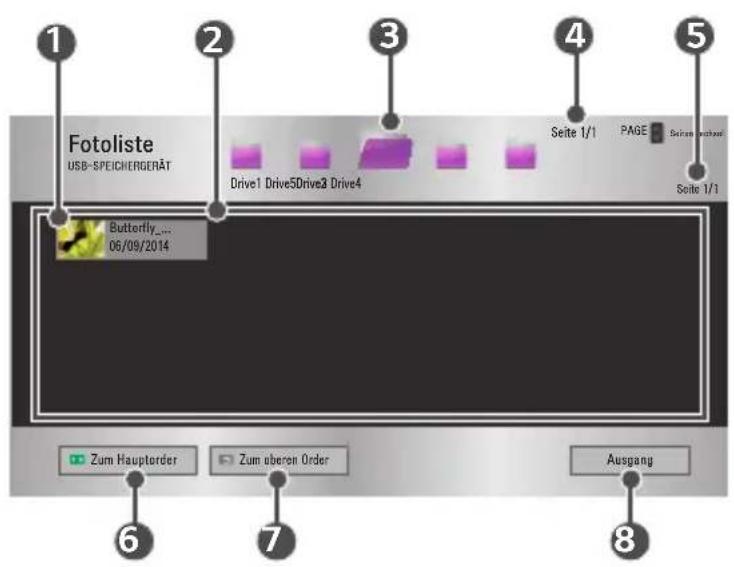

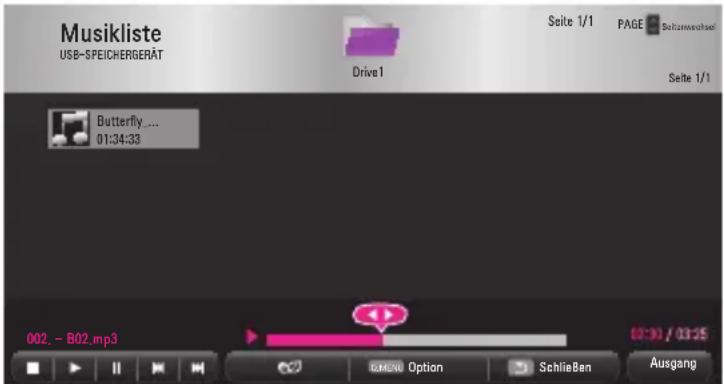

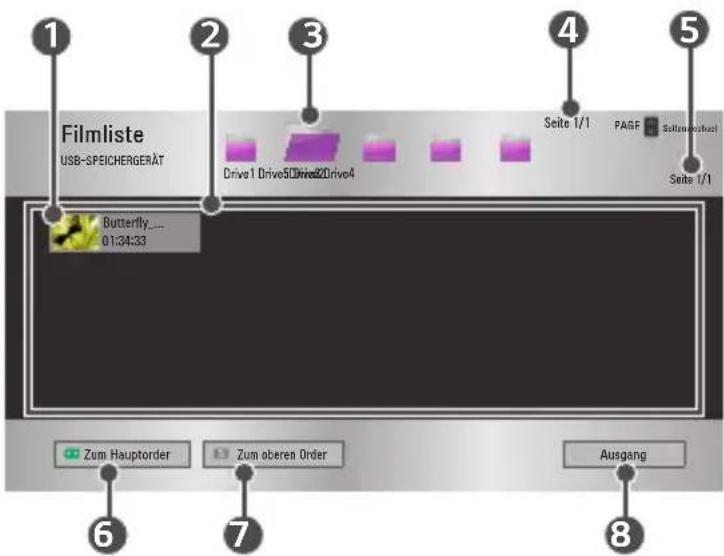

Kann ich den Projektor mit einem USB-Stick verwenden?

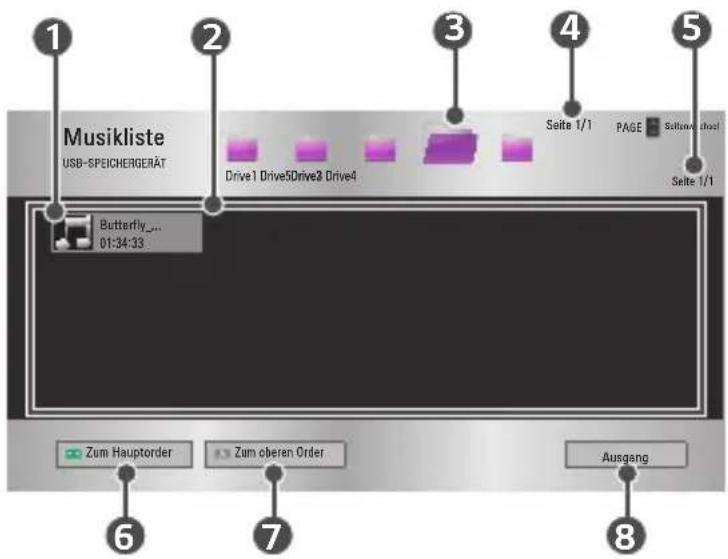

Ja, über den USB-Anschluss können Sie Mediendateien wie Fotos, Videos und Musik abspielen. Stecken Sie den USB-Stick ein und wählen Sie im Menü die USB-Quelle aus.

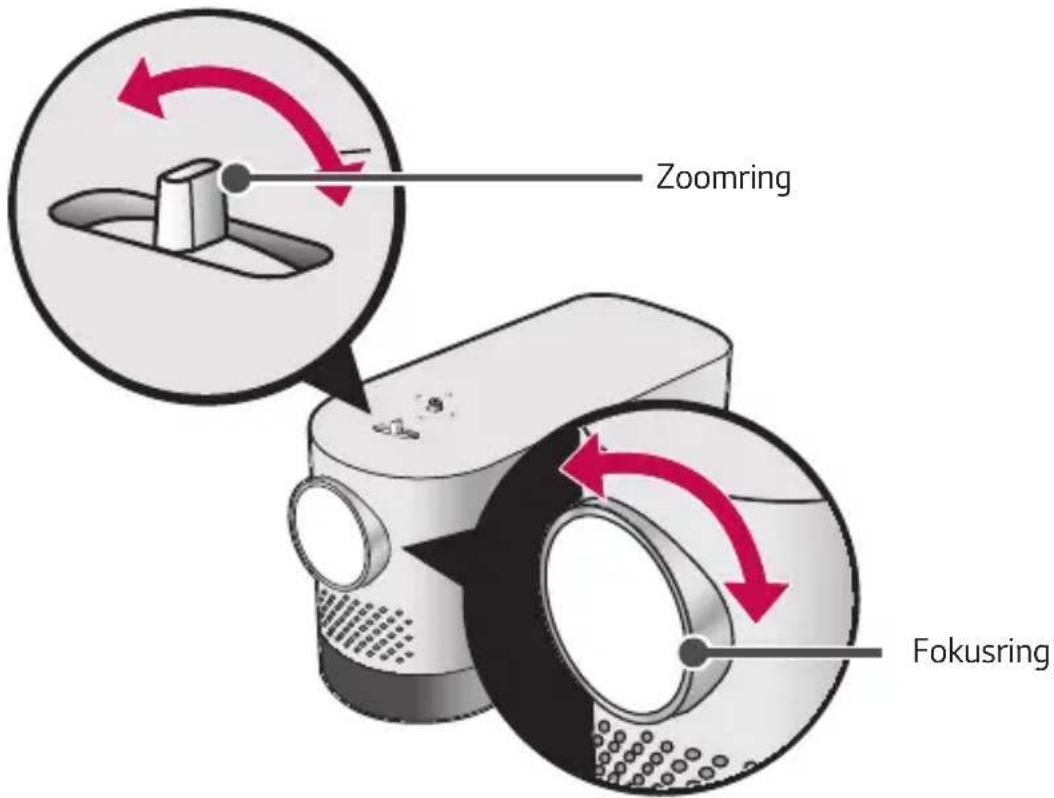

Wie stelle ich die Bildschärfe ein?

Verwenden Sie den Fokusring am Objektiv, um das Bild scharfzustellen. Drehen Sie den Ring langsam, bis das Bild klar erscheint.

Warum ist das Bild verkehrt herum?

Dies passiert oft bei Deckenmontage oder hinter der Leinwand. Gehen Sie ins Menü unter Bildeinstellungen → Projektion und wählen Sie die passende Option (Decke vorne/hinten, Tisch vorne/hinten).

Wie lange hält die Laserlichtquelle?

Die Laserlichtquelle hat eine Lebensdauer von bis zu 30.000 Stunden (bei normaler Nutzung). Das entspricht etwa 10 Jahren bei täglichem Gebrauch von 8 Stunden.

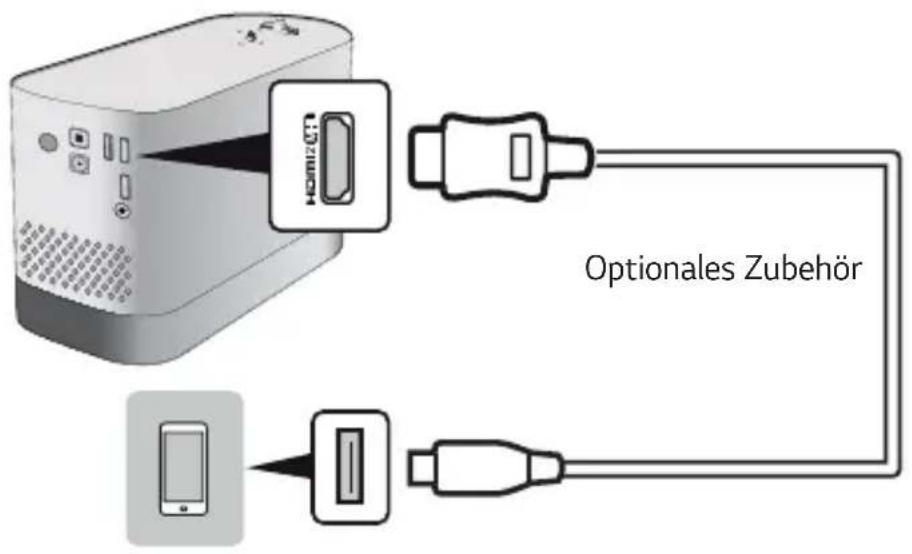

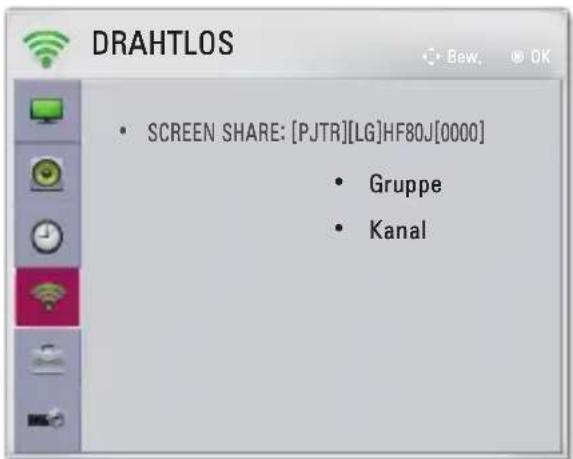

Kann ich den Projektor mit einem Smartphone verbinden?

Ja, über Miracast oder Screen Mirroring (je nach Modell). Verbinden Sie Smartphone und Projektor mit demselben WLAN und starten Sie die Spiegelungsfunktion auf Ihrem Smartphone.

Was tun, wenn der Projektor kein Bild zeigt?

Überprüfen Sie: Netzkabel eingesteckt? Eingangsquelle richtig gewählt? Objektivdeckel entfernt? Lampe leuchtet? Falls alles in Ordnung, führen Sie einen Reset durch (Gerät ausschalten, 10 Sekunden warten, wieder einschalten).

BEDIENUNGSANLEITUNG CineBeam Laser HF80JG LG

Lesen Sie die Sicherheitsinformationen aufmerksam durch, bevor Sie dieses Produkt zum ersten Mal verwenden.

HF80JG

LIZENZEN

Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.

DOLBY AUDIO™

In Lizenz von Dolby Laboratories gefertigt.

Dolby, Dolby Vision, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

DIVX.

HD

Dieses DivX Certified® Gerät wurde strengen Tests unterzogen, um zu gewährleisten, dass DivX® -Videos abgespielt werden können.

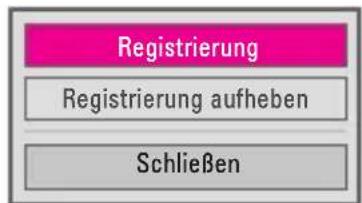

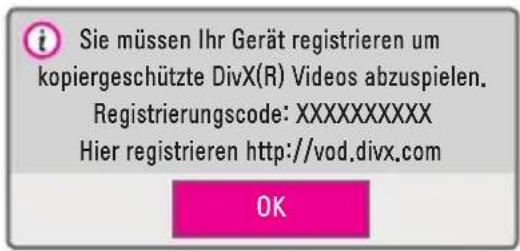

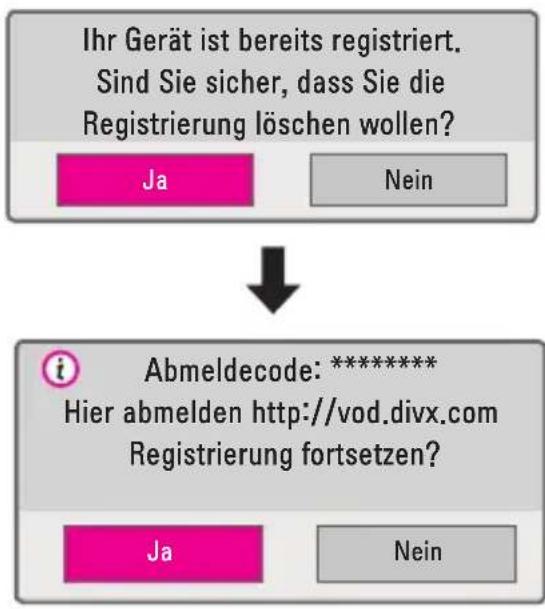

Um gekaufte DivX-Filme abzuspielen, registriere Dein Gerät zuerst unter vod.divx.com. Den Registrierungscode findest Du im DivX VOD-Abschnitt im Einstellungsmenü Deines Gerätes. DivX Certified® für die Wiedergabe von DivX®-Videos bis zu 1080p HD, einschließlich Premium-Content.

DivX ^® , DivX Certified ^® und zugehörige Logos sind Warenzeichen von DivX, LLC und werden unter einer Lizenz verwendet.

Abgedeckt durch die DivX-Patente 7,295,673; 7,515,710; RE45,052 und andere, verfügbar unter [www.divx.com/patents]

HINWEIS

• Die Abbildung kann von Ihrem Projektor abweichen.

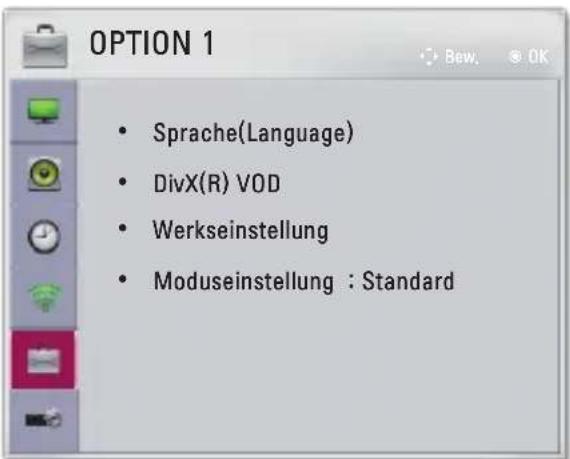

- Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres Projektors kann sich leicht von dem in diesem Handbuch beschriebenen Menü unterscheiden.

SICHERHEITSVORKEHRUNGEN

Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle und die unsachgemäße Nutzung des Produkts.

- Hinweise zu Sicherheitsvorkehrungen werden in Form von ACHTUNG und VORSICHT wie folgt erteilt:

ACHTUNG Die Nichteinhaltung der Anweisungen kann zu schweren Verletzungen und sogar zum Tod führen.

VORSICHT Nichteinhaltung der Anweisungen kann zu schweren Verletzungen oder Beschädigung des Produkts führen.

- Lesen Sie das Benutzerhandbuch sorgfältig durch, und halten Sie es griffbereit.

ACHTUNG/VORSICHT

STROMSCHLAGGEFAHR - NICHT ÖFFNEN

Das Blitzsymbol in einem gleichschenkligen Dreieck soll den Benutzer darauf

aufmerksam machen, dass im Gehäuse des Geräts eine nicht isolierte „gefährliche Spannung“ vorhanden ist, sodass die Gefahr eines Stromschlags besteht.

Das Ausrufezeichen in einem gleichschenkligen Dreieck soll den Benutzer darauf

aufmerksam machen, dass die dem Gerät beiliegende Dokumentation wichtige Betriebs- und Wartungsanweisungen enthält.

ACHTUNG/VORSICHT

— DAS GERÄT DARF WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN. ES BESTEHT BRAND- BZW. STROMSCHLAGGEFAHR.

Lesen Sie diese Sicherheitshinweise.

Bewahren Sie diese

Sicherheitshinweise gut auf.

Befolgen Sie alle Warnhinweise.

Halten Sie sich an alle Anweisungen.

Innenraum-Aufstellung

ACHTUNG

- Verwenden Sie den Projektor nicht im Freien, und setzen Sie das Gerät nicht Feuchtigkeit oder Wasser aus.

— Da das Produkt nicht wasserdicht ist, besteht bei Kontakt mit Wasser die Gefahr von Brand oder Stromschlag.

- Stellen Sie den Projektor niemals an einem Ort mit direkter Sonneneinstrahlung oder in der Nähe von Wärmequellen wie z. B. Heizungen, Kaminen oder Öfen auf.

— Andernfalls besteht Brandgefahr.

- Bewahren Sie keine brennbaren Stoffe wie Sprays in der Nähe des Projektors auf.

— Andernfalls besteht Brandgefahr.

- Lassen Sie nicht zu, dass sich Kinder an den Projektor hängen oder auf ihn hinaufklettern.

— Der Projektor könnte herunterfallen und schwere oder tödliche Verletzungen verursachen.

- Montieren Sie den Monitor nur an Stellen mit ausreichender Belüftung, also weder in einem Regal oder Schrank noch auf Teppichen oder sonstigen weichen Unterlagen.

— Andernfalls besteht Brandgefahr aufgrund erhöhter Innentemperatur.

- Stellen Sie das Produkt nicht in der Nähe von Wasserdampf-, Öl- oder Ölnebelquellen, z. B. Luftbefeuchtern oder Küchenzeilen, auf.

— Andernfalls besteht Explosionsgefahr, Stromschlaggefahr oder Korrosionsgefahr.

- Befestigen Sie das Produkt nicht an der Wand oder Zimmerdecke, wenn sich diese in der Nähe von Öl- oder Ölnebelquellen befindet.

— Andernfalls kann es zu Schäden am Gerät kommen, oder es kann herunterfallen. Dies kann zu Verletzungen führen.

- Stellen Sie den Projektor an einem möglichst staubfreien Ort auf.

— Andernfalls besteht Brandgefahr.

- Betreiben Sie den Projektor nicht an feuchten Orten, wie z. B. in einem Badezimmer.

— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.

- Achten Sie darauf, dass weder Tischdecken noch Vorhänge die Belüftungsöffnungen verdecken.

— Andernfalls besteht Brandgefahr aufgrund erhöhter Innentemperatur.

• Die Betriebsumgebung muss gut belüftet werden. Der Abstand des Projektors zur Wand sollte mindestens 30 cm betragen.

— Andernfalls besteht Brandgefahr aufgrund erhöhter Innentemperatur.

- Wenn das Produkt an der Decke installiert wird, muss es von einem professionellen Techniker mit zugelassenen Werkzeugen installiert werden. Wenn das Produkt nicht ordnungsgemäß installiert wird, kann es herabfallen.

— Dies kann zu Verletzungen oder Sachschaden führen. Informationen zur Montage des Produkts erhalten Sie vom Kundendienst.

- Das Gehäuse könnte reißen und das Produkt herabfallen, wenn Sie eine Deckenmontagevorrichtung verwenden, die Schrauben mit Klebstoff befestigen oder Öl bzw. Schmiermittel auf das Produkt auftragen. Dies kann auch zu schweren Verletzungen bei unter dem Gerät befindlichen Personen und Beschädigungen des Produkts führen.

VORSICHT

- Wenn Sie den Projektor auf einem Tisch aufstellen, achten Sie darauf, dass er nicht zu dicht an der Tischkante steht.

— Andernfalls könnte der Projektor herunterfallen, was zu Verletzungen und Schäden am Gerät führen könnte. Verwenden Sie einen Schrank oder Ständer, der für den Projektor geeignet ist.

- Wenn Sie den Projektor bewegen, schalten Sie ihn zuvor aus, und entfernen Sie den Stecker und das Kabel.

— Andernfalls kann das Netzkabel beschädigt werden, was zu Bränden oder Stromschlägen führen kann.

- Stellen Sie den Projektor nicht auf eine instabile oder vibrierende Oberfläche, z. B. ein wackliges Regal oder eine geneigte Fläche.

— Er könnte herunterfallen und Verletzungen verursachen.

- Achten Sie darauf, dass der Projektor beim Anschließen von externen Geräten nicht umkippt.

— Andernfalls kann es zu Verletzungen oder zu einer Beschädigung des Projektors kommen.

Stromquellen

ACHTUNG

• TRENNEN DES GERÄTS VON DER STROMVERSORGUNG

— Ziehen Sie den Netzstecker, um das Gerät vom Stromnetz zu trennen. Für Notfälle muss der Netzstecker stets gut erreichbar sein.

- Das Erdungskabel muss angeschlossen werden. (Außer bei Geräten, die nicht geerdet sind.)

— Achten Sie darauf, das Erdungskabel anzuschließen, um Stromschläge zu vermeiden. Falls keine Erdung des Geräts möglich ist, beauftragen Sie einen Elektriker, einen Überlastungsschalter zu installieren. Schließen Sie die Erdung niemals an die Telefonleitung, den Blitzableiter oder Gasrohre an.

- Der Netzstecker muss vollständig in die Steckdose gesteckt werden.

— Eine instabile Verbindung kann zu einem Brand führen.

- Stellen Sie keine schweren Gegenstände auf das Netzkabel.

— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.

- Berühren Sie den Netzstecker niemals mit feuchten Händen.

— Andernfalls besteht Stromschlaggefahr.

- Schließen Sie nicht zu viele Geräte an eine Mehrfachsteckdose an.

— Andernfalls besteht Brandgefahr aufgrund von Überhitzung der Steckdose.

- Halten Sie Netzadapter, Netzkabel und die verwendete Steckdose frei von Staub oder Fremdkörpern.

— Andernfalls besteht Brandgefahr.

- Wenn der Projektor oder der Netzadapter rauchen oder Brandgeruch absondern, beenden Sie unverzüglich die Nutzung des Produkts. Ziehen Sie das Netzkabel aus der Steckdose, und wenden Sie sich an den Kundendienst.

— Andernfalls besteht Brandgefahr.

- Um die Stromversorgung auszuschalten, ziehen Sie den für einen einfachen Zugriff positionierten Netzstecker heraus.

VORSICHT

• Greifen Sie stets den Stecker, um den Netzadapter oder das Netzkabel zu entfernen.
— Andernfalls kann es zu einem Brand kommen oder das Gerät beschädigt werden.
- Achten Sie darauf, dass das Netzkabel des Netzadapters nicht dauerhaft geknickt wird.
- Wenn das Netzkabel über einen langen Zeitraum übermäßig geknickt wird, kann das Innenkabel brechen. Dies kann zu einem Brand oder Stromschlag führen.
- Stellen Sie sicher, dass weder Stromkabel noch Steckdose beschädigt, manipuliert, stark geknickt, verdreht, verzogen, zusammengedrückt oder erwärmt wurden. Verwenden Sie das Produkt nicht, wenn die Steckdose lose ist.
— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.
• Halten Sie das Netzkabel von jeglichen Wärmequellen entfernt.
— Die Isolierung des Kabels könnte schmelzen und einen Brand oder Stromschlag verursachen.
- Stellen Sie den Projektor an einem Ort auf, an dem niemand über das Netzkabel stolpern oder darauf steigen kann, sodass das Netzkabel oder der Stecker nicht beschädigt werden können.
— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.

- Schalten Sie den Projektor nicht ein oder aus, indem Sie den Netzstecker einstecken oder ziehen. (Verwenden Sie den Netzstecker nicht als Netzschalter.)

— Dies kann zu einem Stromschlag führen oder das Gerät beschädigen.

- Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Gegenstand, während der Netzstecker mit der Steckdose verbunden ist. Berühren Sie außerdem niemals den Netzstecker direkt nach dem Abziehen aus der Wandsteckdose.

— Andernfalls besteht Stromschlaggefahr.

- Verwenden Sie nur das offizielle Stromkabel, welches von LG Electronics, Inc. bereitgestellt wird. Andere Netzkabel dürfen nicht verwendet werden.

— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.

- Falls Wasser oder Fremdkörper in den Netzadapter, das Netzkabel oder das Innere des Projektors gelangen, schalten Sie den Projektor aus, indem Sie die Power-Taste drücken. Entfernen Sie alle Kabel, und wenden Sie sich anschließend an den Kundendienst.

— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.

• Die Oberfläche des Netzadapters ist heiß. Halten Sie den Netzadapter von Kindern fern, und vermeiden Sie es, den Netzadapter während der Verwendung zu berühren.

• Zerlegen Sie die Netzteile (Netzadapter, Netzkabel usw.) nicht.

— Dies kann zu Schäden am Netzkabel führen und einen Brand oder Stromschlag verursachen.

• Verbinden Sie den Netzadapter und das Netzkabel fest miteinander.
• Andernfalls kann es zu Funktionsausfällen oder einem Brand kommen.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel und den Netzadapter, üben Sie keinen Druck auf diese Teile aus, und vermeiden Sie Beschädigungen.

— Dies kann zu einem Brand führen oder das Gerät beschädigen.

- Verwenden Sie immer den mitgelieferten Netzadapter oder einen von LG Electronics genehmigten und zertifizierten Netzadapter.

— Die Verwendung anderer Netzadapter kann dazu führen, dass der Bildschirm flackert.

Während des Betriebs

ACHTUNG

- Stellen Sie keine Gegenstände, die Flüssigkeit enthalten (z. B. Vase, Blumentopf, Tasse, Kosmetika oder Medikamente), und keine Ziergegenstände wie Kerzen usw. auf den Projektor.

— Es besteht Brand- und Stromschlaggefahr oder Verletzungsgefahr durch Herunterfallen.

- Im Fall von starken Stoßeinwirkungen oder Beschädigungen am Gehäuse muss das Gerät ausgeschaltet, der Netzstecker gezogen und ein autorisierter Kundendienst kontaktiert werden.

— Andernfalls besteht Stromschlaggefahr.

• Führen Sie keine Metallteile wie Münzen, Haarklemmen oder ähnliches und keine brennbaren Stoffe wie Papier oder Streichhölzer in den Projektor ein.
  — Andernfalls besteht Brand- oder Stromschlaggefahr.
• Achten Sie darauf, dass Kinder die ausgetauschten Batterien der Fernbedienung nicht verschlucken. Bewahren Sie sie außerhalb der Reichweite von Kindern auf.
• Wenn ein Kind eine Batterie verschluckt, konsultieren Sie umgehend einen Arzt.
• Öffnen Sie niemals die Abdeckungen des Projektors.
  — Es besteht erhöhte Stromschlaggefahr.
• Schauen Sie bei eingeschaltetem Projektor niemals direkt in das Objektiv.
  — Das starke Licht kann Ihre Augen schädigen.
• Bei eingeschalteter Lampe oder kurz nach dem Ausschalten sollten Belüftung und Lampe nicht berührt werden, da diese sehr heiß werden.
• Sollte in dem Raum, in dem sich der Projektor befindet, Gas austreten, berühren Sie weder den Projektor noch die Steckdose. Öffnen Sie zur Belüftung das Fenster.

— Durch Funkenschlag kann es zu einem Brand oder zu Verbrennungen kommen.

- Trennen Sie das Stromkabel während eines Gewitters von der Steckdose.

— Dies verhindert Stromschlag oder Schäden am Projektor.

• Verwenden Sie den Projektor nicht in der Nähe von elektronischen Geräten, die ein starkes Magnetfeld erzeugen.
• Bewahren Sie die Plastikfolie, die als Verpackung verwendet wurde, außerhalb der Reichweite von Kindern auf.

— Bei unsachgemäßer Handhabung besteht Erstickungsgefahr.

• Berühren Sie den Projektor nicht über eine längere Zeit, wenn dieser eingeschaltet ist.
• Wenn Sie ein Spiel spielen, bei dem Sie eine Spielkonsole mit einem Projektor verbinden, wird ein Abstand von mehr als viermal die Anzeigendiagonale empfohlen.

— Stellen Sie sicher, dass das Verbindungskabel lang genug ist. Andernfalls könnte das Gerät herunterfallen und Verletzungen oder einen Geräteschaden verursachen.

- Platzieren Sie den Projektor oder seine Fernbedienung mit Batterien nicht in einer Umgebung mit extrem hoher Temperatur.

— Andernfalls besteht Brandgefahr.

VORSICHT

- Stellen Sie keine schweren Gegenstände auf den Projektor.

— Sie könnten herunterfallen und schwere Verletzungen verursachen.

• Achten Sie während des Transports darauf, dass das Objektiv nicht beschädigt wird.
• Berühren Sie niemals das Objektiv. — Das Objektiv könnte beschädigt werden.
• Verwenden Sie keine scharfen Werkzeuge wie Messer oder Hammer für den Umgang mit dem Projektor, dadurch kann das Gehäuse beschädigt werden.
• Falls kein Bild angezeigt wird oder kein Ton zu hören ist, verwenden Sie den Projektor nicht weiter. Schalten Sie den Projektor aus, ziehen Sie den Netzstecker, und wenden Sie sich an unseren Kundendienst.

— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.

- Schützen Sie den Projektor vor herunterfallenden Gegenständen oder Schlägen.

— Dies kann zu Schäden am Projektor oder Verletzungen führen.

- Es wird ein Abstand von mindestens dem 5- bis -7-Fachen der Anzeigendiagonale empfohlen.

- Wenn Sie über einen längeren Zeitraum in einem zu geringen Abstand auf die Bildwand sehen, kann dies Ihre Sehstärke beeinträchtigen.

- Blockieren Sie den Lichtstrahl vom Projektor nicht mit einem Buch oder einem anderen Gegenstand.

— Ein längerer Kontakt mit dem Lichtstrahl kann zu Brand führen. Außerdem kann das Objektiv durch die reflektierte Wärme überhitzen und beschädigt werden. Deaktivieren Sie die AV-Funktion, um die Projektion vorübergehend zu unterbrechen, oder schalten Sie das Gerät aus.

- Starten Sie den Projektor nicht mit hoher Lautstärkeeinstellung.

— Eine hohe Lautstärke kann das Gehör schädigen.

- Verwenden Sie keine elektrischen Geräte mit Hochspannung in der Nähe des Projektors (z. B. einen elektrischen Insektenvernichter). Dies kann zu Fehlfunktionen führen.

Reinigung

ACHTUNG

- Besprühen Sie den Projektor zur Reinigung auf keinen Fall mit Wasser. Stellen Sie sicher, dass kein Wasser in den Projektor gelangt.

— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.

- Wenn vom Projektor Rauch oder ungewöhnliche Gerüche ausgehen oder Fremdkörper in den Projektor gefallen sind, schalten Sie den Projektor aus, ziehen Sie den Netzstecker, und kontaktieren Sie unseren Kundendienst.

— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.

- Verwenden Sie Druckluftspray, ein weiches Tuch oder einen mit Objektivreinigungsflüssigkeit oder Alkohol getränkten Baumwolltupfer, um Staub oder Flecken von der vorderen Linse des Projektionsobjektivs zu entfernen.

VORSICHT

- Wenden Sie sich einmal im Jahr an Ihren Verkäufer oder unseren Kundendienst, damit die innenliegenden Bauteile des Geräts fachgerecht gereinigt werden.

- Wenn Sie den Projektor längere Zeit nicht reinigen, sammelt sich Staub an, der einen Brand oder eine Beschädigung des Projektors verursachen kann.

- Ziehen Sie vor der Reinigung der Kunststoffteile (z. B. des Gehäuses) zuerst den Netzstecker. Verwenden Sie ein weiches Tuch. Benutzen Sie weder Sprühflaschen noch nasse Tücher. Verwenden Sie niemals einen Glasreiniger, für Autos oder in der Industrie verwendete Reinigungsmittel, aggressive Mittel oder Wachs, Benzol, Alkohol usw. Solche Mittel können den Projektor beschädigen.

— Dies kann zu einem Brand, einem elektrischen Schlag oder zur Beschädigung des Geräts (Verformung und Korrosion) führen.

- Wischen Sie nicht sofort über das optische System (Objektiv, Spiegel), nachdem das Produkt ausgeschaltet wurde oder während es verwendet wird. Um jedes Teil des Produkts zu reinigen, ziehen Sie den Netzstecker, und wischen Sie vorsichtig mit einem weichen Tuch. Benutzen Sie weder Sprühflaschen noch nasse Tücher. Verwenden Sie weder Reinigungsmittel, Fahrzeug- oder Industriepolitur und Scheuermittel noch Wachs, Benzol, Alkohol, Wasser usw. für die Haupteinheit oder das optische System (Objektiv, Spiegel), da dies zu Schäden am Produkt führen kann.

— Dies kann zu einem Brand, einem elektrischen Schlag oder zur Beschädigung des Geräts (Verformung und Korrosion) führen.

- Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose.

— Andernfalls besteht Stromschlafgefahr.

Laser

ACHTUNG

• Dieses Produkt enthält ein Lasermodul. Das Produkt darf nicht demontiert werden, und es dürfen daran keine Änderungen vorgenommen werden. Andernfalls ergeben sich diverse Gefahren.

• Beim Manipulieren des Produkts setzen Sie sich der Gefahr von Laserstrahlung aus, wenn Sie es auf eine Art und Weise verändern, die nicht im Benutzerhandbuch beschrieben ist.

• Um Ihre Augen zu schützen, vermeiden Sie es, direkt in das helle Licht des Geräts zu blicken.
  • Die Verwendung von Steuerelementen oder Leistungseinstellungen für Verfahren, die nicht hierin angegeben sind, können zu gefährlicher Strahlenbelastung führen.

VORSICHT

- Dieses Produkt ist ein Lasergerät der Klasse 1, das IEC 60825-1 entspricht.

Integrierter Laserstandard (Lasermodul der Klasse 4)

• Wellenlänge: 448 nm–462 nm
• Lichtleistung: ca. 4,35 W x 8

Produkt-Laserklassenkennzeichnung

Das Etikett mit der Laserklasse des Produkts befindet sich an der Unterseite des Produkts.

Andere

ACHTUNG

- Wenn Sie den Raum verlassen, platzieren Sie den Projektor außerhalb der Reichweite von Tieren, und ziehen Sie den Stecker aus der Steckdose.

— Die Verwendung eines beschädigten Netzkabels kann zu einem Kurzschluss oder Brand führen.

- Verwenden Sie den Projektor nicht in der Nähe von Präzisionsgeräten oder von Geräten, die ein schwaches Funksignal senden.

— Dies kann die Funktionsweise des Produkts beeinträchtigen und zu Unfällen führen.

- Nur ein qualifizierter Techniker darf den Projektor demontieren oder Änderungen am Gerät vornehmen. Wenden Sie sich zur Inspektion, Einstellung oder Reparatur an Ihren Verkäufer oder unseren Kundendienst.

— Andernfalls besteht Brandgefahr oder Stromschlaggefahr.

- Sorgen Sie für eine gute Belüftung, und blockieren Sie nicht die Luftzufuhr um die Einheit. Dies könnte zu Verletzungen und interner Überhitzung führen.

• Berühren Sie niemals das Objektiv. Dies kann zu Verbrennungen führen oder das Objektiv beschädigen. Das Objektiv und die Einheit können während und nach der Verwendung sehr HEISS sein. Verwenden Sie die Einheit mit Vorsicht, und lassen Sie sie abkühlen.
• Verwenden Sie nur eine geerdete Steckdose. (Außer bei Geräten, die nicht geerdet sind.)
• Halten Sie die Abluftöffnungen frei.
• Andernfalls besteht Brandgefahr oder Stromschlaggefahr.
• Halten Sie sich für eine optimale Nutzung an die Wartungsrichtlinien, und nutzen Sie nur einen autorisierten Kundendienst.
• Bewahren Sie die Batterien und die Fernbedienung außerhalb der Reichweite von Kindern auf. — Dies verhindert Verletzungen oder Schäden am Gerät.

VORSICHT

• Der Projektor darf nicht für einen längeren Zeitraum im Freien verwendet oder gelagert werden.
• Verwenden Sie keine neue Batterie zusammen mit einer gebrauchten Batterie.

— Beschädigte oder ausgelaufene Batterien können zu Schäden oder Verletzungen führen.

• Bei längerem Nichtgebrauch sollte der Netzstecker des Projektors abgezogen werden.
• Staubansammlungen können aufgrund von Überhitzung, Entzündung oder einer schlechteren Isolierung zu Bränden oder Stromschlägen führen.
• Verwenden Sie nur den angegebenen Batterietyp.
  — Beschädigte oder ausgelaufene Batterien können zu Schäden oder Verletzungen führen.
• Achten Sie darauf, dass Sie Batterien mit Batterien vom selben Typ austauschen.
  — Bei fehlerhaftem Batteriekontakt ist die Batterie möglicherweise schnell verbraucht, oder die Fernbedienung wird nicht ordnungsgemäß funktionieren.
• Entsorgen Sie verwendete Batterien ordnungsgemäß.
• Andernfalls besteht Explosionsgefahr oder Brandgefahr. Die Entsorgungsart kann sich je nach Land und Region unterscheiden. Entsorgen Sie den Akkusatz wie vorgeschrieben.
• Werfen Sie den Akku nicht, und bauen Sie ihn nicht auseinander.
  — Andernfalls kann es aufgrund eines Akkuschadens zu einem Brand oder einer Explosion kommen.
• Lagern Sie Batterien nicht in der Nähe von Metallobjekten wie Schlüsseln oder Büroklammern.
• Überstrom kann einen schnellen Anstieg der Temperatur verursachen, der zu einem Brand oder Verbrennungen führen kann.

- Lagern Sie Batterien nicht in der Nähe von Wärmequellen wie Heizgeräten.

— Dies kann zu einem Brand führen oder das Gerät beschädigen.

- Lagern Sie Batterien nicht bei Temperaturen über 60 °C oder bei hoher Luftfeuchtigkeit.

— Andernfalls besteht Explosionsgefahr oder Brandgefahr.

- Stellen Sie sicher, dass der Akku ordnungsgemäß eingesetzt wurde.

— Andernfalls besteht Explosionsgefahr oder Brandgefahr.

- Falscher Austausch von Batterien kann zu Bränden führen.

- Akku: Bewahren Sie das Zubehör (Akku etc.) an einem sicheren Ort auf, der nicht für Kinder zugänglich ist.

Risikogruppe 2

VORSICHT Von diesem Gerät geht potenziell gefährliche optische Strahlung aus. Sehen Sie nicht direkt in die leuchtende Lampe. Ihre Augen könnten geschädigt werden.

Dieses Etikett befindet sich an der Unterseite des Produkts, und die Sprache könnte abweichen.

INHALT

LIZENZEN 2

SICHERHEITSVORKEHRUNGEN 3

VORBEREITUNG 14

Lieferumfang 14

Optionales Zubehör 15

Teile und Komponenten 16

— Haupteinheit 16
— Rückseite 17

Verwenden der Joystick-Taste 18

• Grundfunktionen 18
  — Einstellen des Menüs 19

Statusanzeigen des Projektors 19

Installation 20

— Hinweise zum Aufstellen des Projektors 20

— Projektionsabstand nach Anzeigeformat 21

— Aufstellen des Projektors auf dem Stativ 23

— Kensington-Sicherheitssystem 24

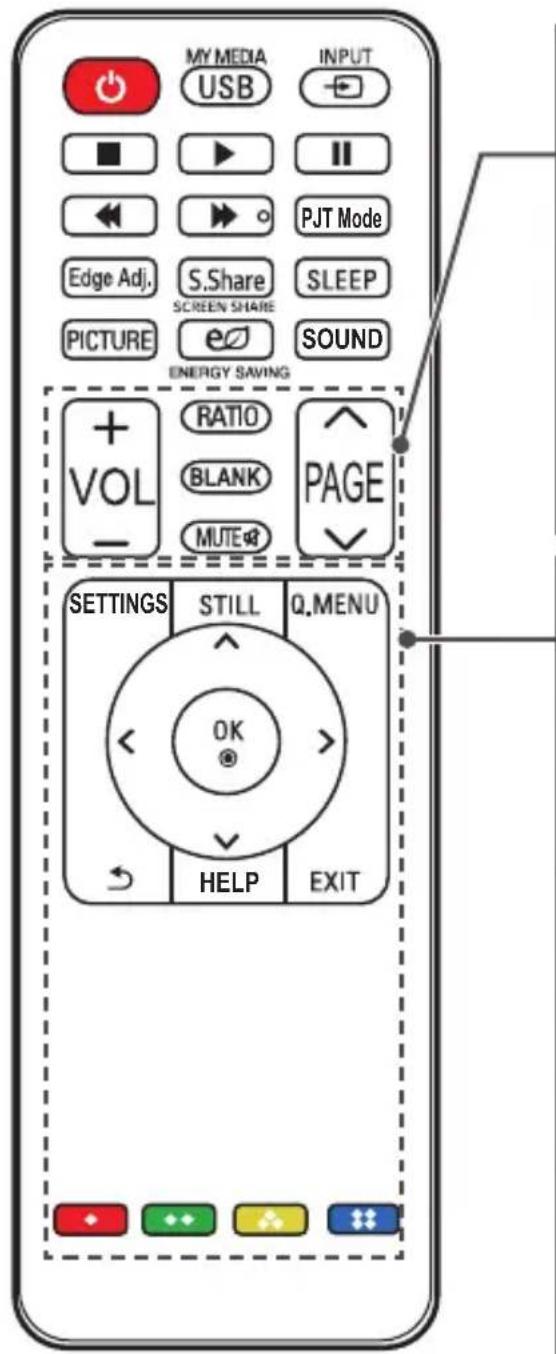

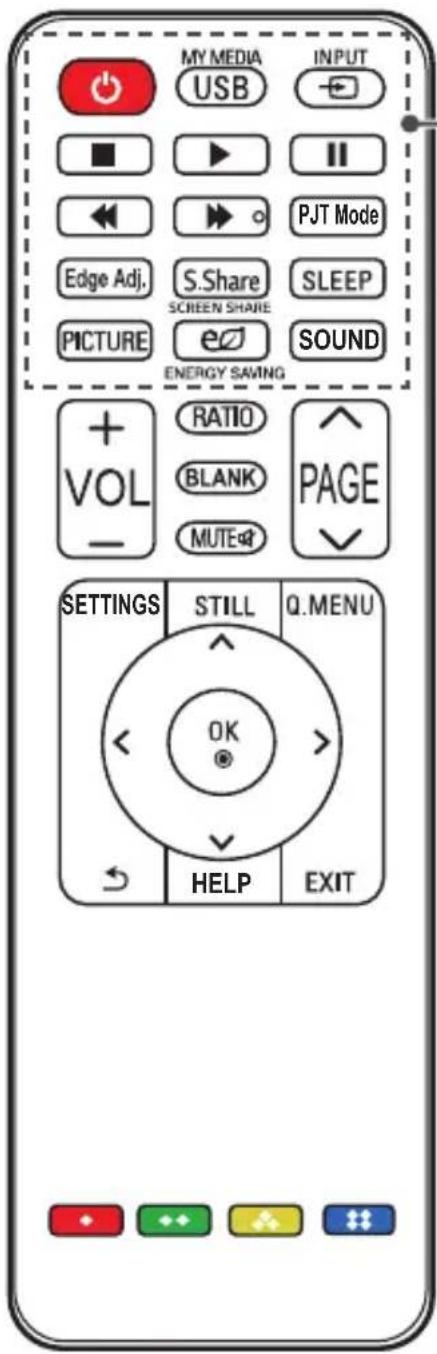

FERNBEDIENUNG 25

VERWENDEN DES

PROJEKTORS 28

Verwenden des Projektors 28

— Scharfstellen des Bildes 28
— Verwendung des Projektors 29

VERBINDEN EXTERNER GERÄTE 30

Anschluss eines HD-Receivers, DVD-Players oder externen Geräts 31

— HDMI-Anschluss 31

Verbinden mit einem PC 31

— HDMI-Anschluss 31

Anschluss eines Laptops 32 — HDMI-Anschluss 32

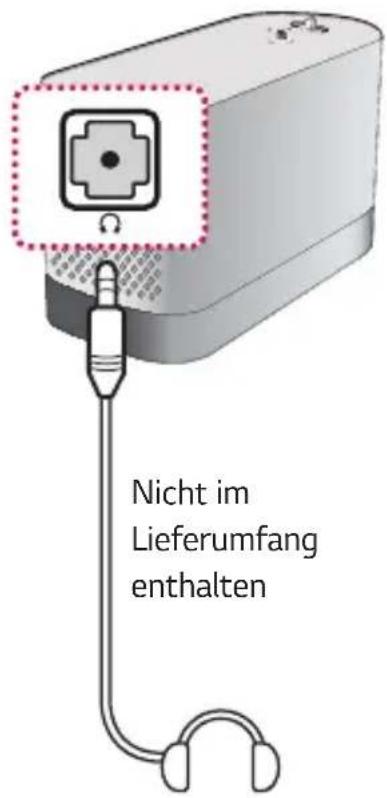

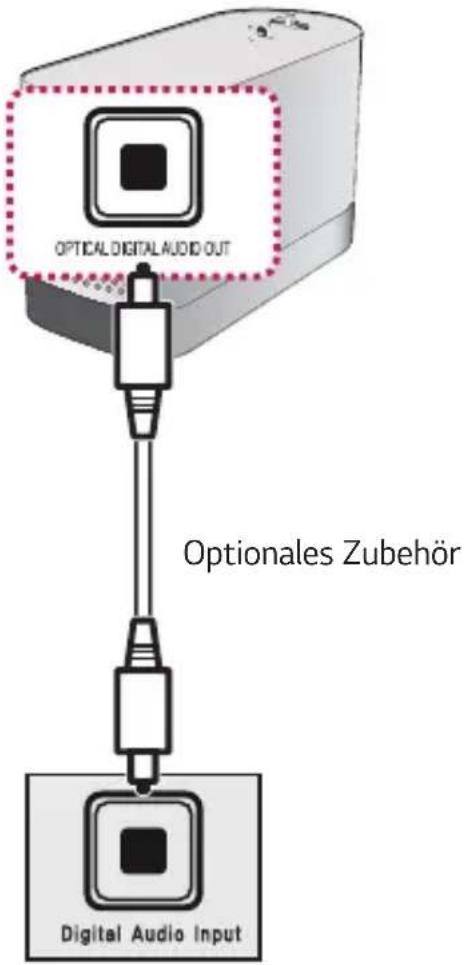

Anschließen von Kopfhörern 33 Anschluss eines Digitalverstärkers 33

Verwenden der Mirroring-Funktion eines Mobiltelefons 35

— MHL-Anschluss 35

WARTUNG 36

Reinigung 36
— Reinigen des Objektivs 36
— Reinigung des Projektorgehäuses 36

TECHNISCHE DATEN 37

SYMBOLE 40

VORBEREITUNG

Die Abbildungen unterscheiden sich möglicherweise von Ihrem Gerät.

Lieferumfang

Mit dem Projektor geliefertes Zubehör ist unten dargestellt.

Zubehör kann ohne vorherige Ankündigung geändert werden.

Neues Zubehör kann ergänzt und altes entfernt werden.

Fernbedienung Zwei AAA-Batterien

Benutzerhandbuch Netzkabel

Netzteil

- Verwenden Sie beim Verbinden eines HDMI- oder USB-Kabels oder eines USB-Flash-Laufwerks mit einem HDMI- oder USB-Anschluss ein Produkt mit einer Breite von maximal 18 mm und einer Höhe von maximal 10 mm. Falls das USB-Kabel oder das USB-Flash-Laufwerk nicht mit dem USB-Anschluss des Projektors kompatibel ist, verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt.

• Beim Anschluss von zwei USB-Geräten gleichzeitig sollte die Einfassung jeweils höchstens 8,5 mm dick sein.
  • Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo.
• Wenn Sie kein zertifiziertes HDMI-Kabel verwenden, zeigt der Bildschirm eventuell nichts an, oder ein Verbindungsfehler tritt auf. (Empfohlene Typen von HDMI-Kabeln)

— HochgeschwindigkeitsHDMHKabel
— HochgeschwindigkeitsHDMKabel mit Ethernet

Optionales Zubehör

Die optionalen Zubehörteile können Sie in einem Elektronikfachgeschäft, in einem Online-Shop oder bei dem Einzelhändler, bei dem Sie das Produkt gekauft haben, erwerben. Optionales Zubehör kann ohne vorherige Ankündigung geändert werden.

Projektionsleinwand Stativ HDMI-Kabel

Audiokabel Glasfaserkabel LG Audiogerät

MHL-Kabel

Teile und Komponenten

Der Projektor wurde mit Hochpräzisionstechnologie gefertigt. Dennoch erscheinen auf der Projektionsfläche möglicherweise permanent kleine schwarze und/oder helle Punkte (rot, blau, grün). Dies ist keine Fehlfunktion, sondern ein durch das Herstellungsverfahren bedingter, normaler Effekt.

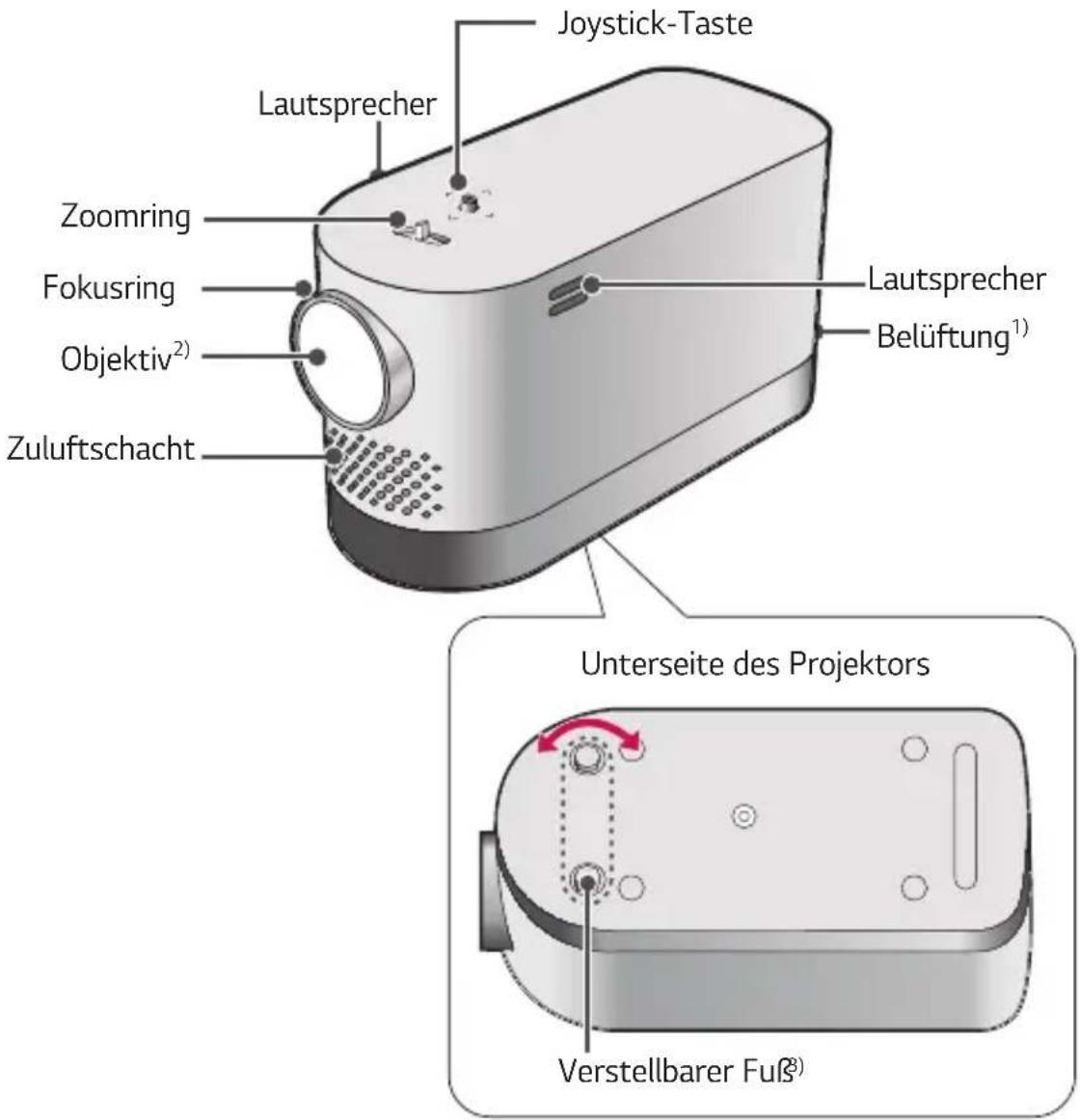

Haupteinheit

1) Halten Sie Abstand zum Belüftungsbereich, da er sehr heiß wird.
2) Berühren Sie während des Projektorbetriebs niemals das Objektiv oder den Spiegel. Objektiv und Spiegel könnten beschädigt werden.
3) Drehen Sie den verstellbaren Fuß nach links oder rechts, um den Winkel zu anzupassen.

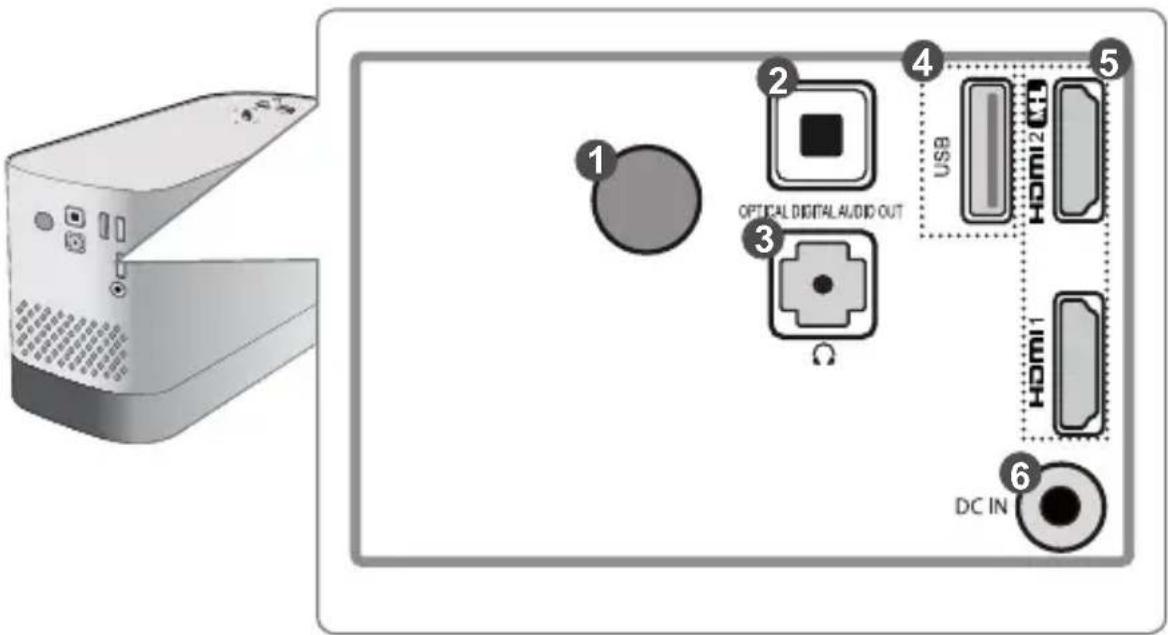

Rückseite

	Beschreibung
1	IR-Empfänger
2	OPTICAL DIGITAL AUDIO OUT Anschluss
3	Ω (Kopfhörerbuchse)
4	← (USB-Anschluss)
5	HOMI Anschluss
6	DC IN Anschluss

Verwenden der Joystick-Taste

Sie können den Projektor bedienen, indem Sie die entsprechende Taste drücken oder den Joystick nach links, rechts, oben oder unten bewegen.

Grundfunktionen

	Einschalten	Drücken Sie bei ausgeschaltetem Projektor einmal kurz die Joystick-Taste, und lassen Sie sie dann wieder los.
	Ausschalten	Drücken Sie bei eingeschaltetem Projektor ein paar Sekunden lang einmal die Joystick-Taste, und lassen Sie sie dann wieder los. (Wenn jedoch die Taste „Menü“ auf dem Bildschirm zu sehen ist, können Sie durch Drücken und Halten der Joystick-Taste das Menü verlassen.)
	Lautstärke-regelung	Regeln Sie die Lautstärke, indem Sie die Joystick-Taste nach links oder rechts bewegen.
	Nach oben/Nach unten/Nach links/Nach rechts	Wenn Sie den Joystick nach oben, unten, links oder rechts bewegen, können Sie den Cursor bewegen, um die Menüelemente auszuwählen.

HINWEIS

- Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links oder rechts bewegen. Wenn Sie die Taste drücken, während Sie den Joystick bewegen, funktioniert die Lautstärkeregelung möglicherweise nicht, und der Cursor bewegt sich vielleicht nicht mehr.

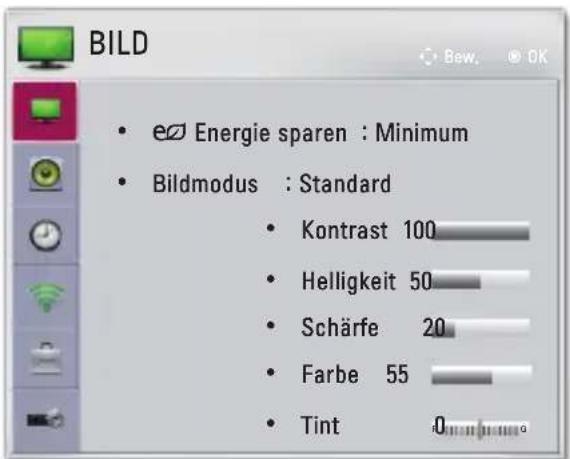

Einstellen des Menüs

Drücken Sie bei eingeschaltetem Projektor die Joystick-Taste einmal.

Sie können die Menüelemente („„) einstehen, indem Sie die

Joystick-Taste nach links, rechts, oben oder unten bewegen. Navigieren Sie zu dem gewünschten Menüelement, und drücken Sie dann die Joystick-Taste einmal, um das Element auszuwählen.

	Schaltet das Gerät aus.
	Ändert die Eingangsquelle.
	Blendet Bildschirmmenüs aus und ruft das Projektor-Bild auf.
	Zeigt das Menü „Einstellungen“ an.

Statusanzeigen des Projektors

LED-Betriebsanzeige
Rot	Standby-Modus
Aus	Der Projektor läuft im normalen Betrieb, wenn die Betriebsanzeige leuchtet.

Installation Hinweise zum Aufstellen des Projektors

- Stellen Sie den Projektor in einer gut belüfteten Umgebung auf.

— Um zu verhindern, dass sich das Innere des Projektors überhitzt, stellen Sie den Projektor an einem gut belüfteten Ort auf. Stellen Sie keine Gegenstände in der Nähe des Projektors auf. Dadurch können Belüftungsöffnungen verdeckt werden. Werden die Belüftungsöffnungen verdeckt, erhöht sich die Innentemperatur des Projektors.

- Stellen Sie den Projektor nicht auf Teppichen oder Vorlegern auf. Wenn sich der Belüftungseinlass des Projektors an der Unterseite befindet, sorgen Sie dafür, dass die Belüftungsöffnung nicht verdeckt ist, und verwenden Sie den Projektor auf einer festen, ebenen Fläche.

— Achten Sie darauf, dass keine Fremdkörper wie Papierstückchen oder ähnliches in den Projektor gelangen.

— Halten Sie nach allen Seiten des Projektors einen angemessenen Abstand (mindestens 30 cm).

• Stellen Sie den Projektor nicht in einer heißen, kalten oder feuchten Umgebung auf.
  • Stellen Sie den Projektor an einem möglichst staubfreien Ort auf.

— Andernfalls besteht Brandgefahr.

• Öffnen Sie niemals die Abdeckungen des Projektors. Es besteht erhöhte Stromschlaggefahr.
• Der Projektor wurde mit Hochpräzisionstechnologie gefertigt. Dennoch erscheinen auf der Projektionsfläche möglicherweise permanent kleine schwarze und/oder helle Punkte. Dies ist keine Fehlfunktion, sondern ein durch das Herstellungsverfahren bedingter, normaler Effekt.
  • Die Fernbedienung funktioniert u. U. nicht, falls eine Lampe mit elektronischem Vorschaltgerät bzw. mit drei Wellenlängen verwendet wird. Tauschen Sie die Lampe gegen eine Lampe internationaler Norm aus, sodass die Fernbedienung störungsfrei funktioniert.
• Befestigen Sie die Deckenhalterung mit den Schrauben M4 x 8 mm am Projektor, um diesen an der Decke anzubringen.

Projektionsabstand nach Anzeigeformat

1 Stellen Sie den Projektor auf eine stabile, ebene Fläche neben den PC oder neben der Audio/Video-Quelle.
2 Stellen Sie den Projektor mit ausreichendem Abstand zur Projektionsfläche auf. Der Abstand zwischen dem Projektor und Projektionsfläche ist maßgeblich für die tatsächliche Bildgröße.
3 Richten Sie den Projektor so aus, dass das Objektiv rechtwinklig zur Projektionsfläche abstrahlt. Trifft das Licht nicht senkrecht auf die Projektionsfläche auf, erscheint das Bild geneigt, und die Bildqualität wird beeinträchtigt. Um die Verzerrung zu korrigieren, verwenden Sie die Funktion „Kantenanpassung“.
4 Schließen Sie das Netzkabel des Projektors und des verbundenen Geräts an eine Netzsteckdose an.

Verhältnis der nach oben gerichteten Projektion: 100 %

16:9-Format (Breit)
Bildschirmdiagonale(mm)	Bildschirmbreite(Y) (mm)	Bildschirmhöhe(X) (mm)	Projektionsabstand(D) (mm)
762 664 374	905
889 775 436	1.061
1.016 886 498	1.230
1.143 996 560	1.371
1.270 1.107	623 1.526
1.397 1.218	685 1.682
1.524 1.328	747 1.837
1.651 1.439	809 1.992
1.778 1.550	872 2.147
1.905 1.660	934 2.302
2.032 1.771	996 2.458
2.159 1.882	1.058 2.613
2.286 1.992	1.121 2.768
2.413 2.103	1.183 2.923
2.540 2.214	1.245 3.078
2.667 2.324	1.308 3.234
2.794 2.435	1.370 3.388
2.921 2.546	1.432 3.544
3.048 2.657	1.494 3.698

16:9-Format (Tele)
Bildschirmdiagonale(mm)	Bildschirmbreite(Y) (mm)	Bildschirmhöhe(X) (mm)	Projektionsabstand(D) (mm)
693 604 340	905
808 704 396	1.061
924 805 453	1.230
1.039 906 509	1.371
1.155 1.006 566	1.526
1.270 1.107 623	1.682
1.385 1.208 679	1.837
1.501 1.308 736	1.992
1.616 1.409 792	2.147
1.732 1.509 849	2.302
1.847 1.610 906	2.458
1.963 1.711 962	2.613
2.078 1.811 1019	2.768
2.194 1.912 1075	2.923
2.309 2.013 1132	3.078
2.425 2.113 1189	3.234
2.540 2.214 1245	3.388
2.655 2.314 1302	3.544
2.771 2.415 1358	3.698

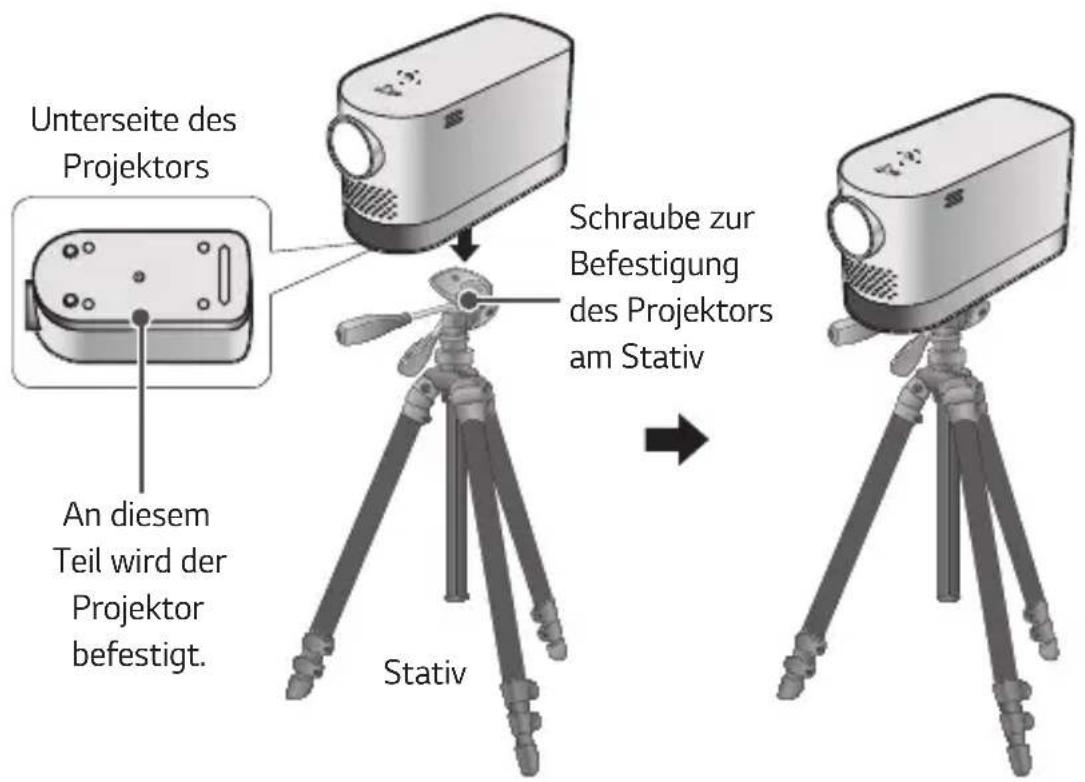

Aufstellen des Projektors auf dem Stativ

• Sie können den Projektor auf ein Kamerastativ montieren.
- Wie unten dargestellt, können Sie den Projektor anstelle einer Kamera auf das Stativ montieren.
- Zur Stabilisierung des Stativs sollte eine Fixierschraube mit einer Standardgröße von max. 4,5 mm verwendet werden. Die maximal zulässige Größe für die Fixierschraube beträgt 5,5 mm. (Wenn sie länger als die maximal zulässige Größe ist, kann dies zu Schäden am Projektor führen.)

VORSICHT

• Wenn Sie ein Stativ verwenden, achten Sie darauf, dass keine äußere Kraft auf das Stativ einwirkt. Sonst könnte der Projektor beschädigt werden.
  • Stellen Sie das Stativ nicht auf einer instabilen Oberfläche auf.
• Verwenden Sie unbedingt ein Stativ mit einer maximal zulässigen Last von 3 kg oder mehr.
• Für die sichere Verwendung des Projektors platzieren Sie die Beine des Stativs so breit und stabil wie möglich, und verbinden Sie den Projektor unbedingt sicher mit dem Stativ.

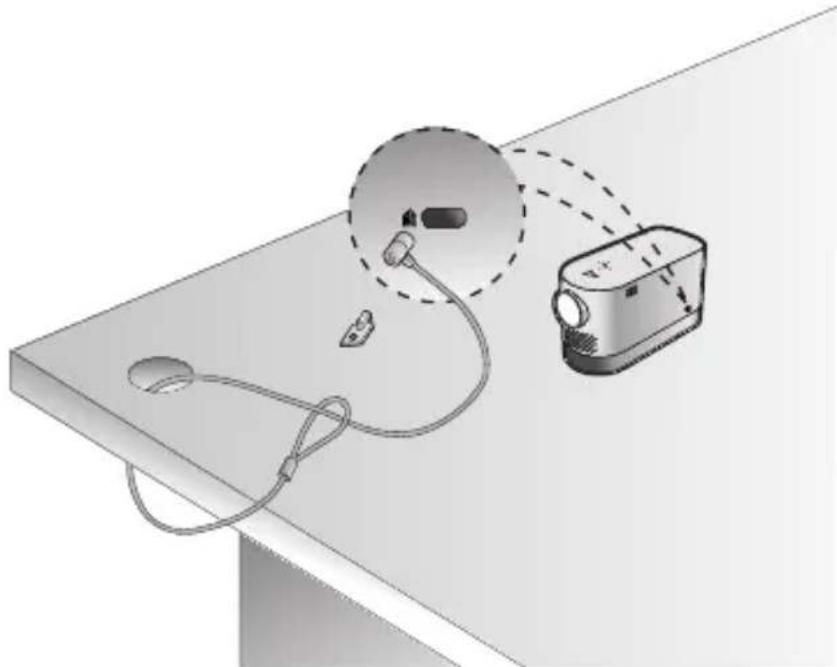

Kensington-Sicherheitssystem

• Dieser Projektor verfügt als Antidiebstahlmechanismus über einen standardmäßigen Anschluss für ein Kensington-Sicherheitssystem. Schließen Sie ein Kensington-Sicherheitskabel wie unten abgebildet an.
• Weitere Informationen zur Installation und Bedienung finden Sie im Benutzerhandbuch zum Kensington-Sicherheitssystem.
  • Das Kensington-Sicherheitssystem ist optionales Zubehör.
  • Was ist Kensington?

Kensington ist ein Unternehmen, das Sicherheitssysteme für Laptops und andere Elektrogeräte anbietet. Website: http://www.kensington.com

Öffnen Sie das Batteriefach an der Rückseite der Fernbedienung, und setzen Sie die im Batteriefach angegebenen Batterien mit den Poten in die richtige Richtung ein. Verwenden Sie zwei neue Batterien des gleichen Typs (1,5 V-AAA).

- Verwenden Sie keine neue Batterie zusammen mit einer gebrauchten Batterie.

(EIN/AUS)

Schaltet den Projektor ein und aus.

USB/MY MEDIA

Zugriff auf USB-Modus.

INPUT

Ändert die Eingangsquelle.

Steuerungstasten für Wiedergabe

Steuert die Wiedergabe von MEINE MEDIEN.

PJT Mode

Stellt das Projektorbild auf den Kopf oder spiegelt es horizontal.

Edge Adj.

Passt die Kanten an.

S.Share / SCREEN SHARE

Ändern der Eingangsquelle auf SCREEN SHARE

SLEEP

Legt fest, nach Ablauf welcher Zeitdauer sich der Projektor ausschaltet.


Ändert den Bildmodus.

e ENERGY SAVING

Reduziert den Stromverbrauch, indem die maximale Bildschirmhelligkeit angepasst wird.

SOUND

Ändern des Ton-Modus.

VOL +, -

Regelt die Lautstärke.

PAGE^,

Springt zur vorherigen/nächsten Seite.

RATIO

Ändert die Bildgröße.

BLANK

Zeigt eine Zeit lang einen leeren Bildschirm an.

MUTE

Schaltet den Ton des Projektors stumm.

SETTINGS

Zeigt das Menü „Einstellungen“ an oder schließt dieses.

STILL

Friert das Bild ein.

(In jedem Modus bis auf den USB-Modus verfügbar)

Q.MENU

Öffnet das Schnellmenü.

Tasten Nach oben/Nach unten/Nach links/Nach rechts

Legt die Funktionen des Cursors fest oder bewegt ihn.

OK

Zum Auswählen der aktuellen Einstellung und zum Speichern von Änderungen.

(ZURÜCK)

Zurück zum vorherigen Bildschirm.

HELP

Aktiviert die Selbstdiagnose.

EXIT

Dient zum Beenden des Menüs.

Farbige Tasten

Dient zum Festlegen weiterer Einstellungen für jedes Menü.

HINWEIS

- Der optimale Abstand für die Verwendung der Fernbedienung beträgt max. 6 m (links/rechts), außerdem sollte der Winkel zum IR-Empfänger 30 Grad nicht überschreiten.

- Beim Anschluss über Kabel beträgt der Abstand für die Verwendung der Fernbedienung max. 3 m (links/rechts), außerdem sollte der Winkel zum IR-Empfänger 30 Grad nicht überschreiten.

- Für einen reibungslosen Betrieb müssen Sie darauf achten, dass der IR-Empfänger nicht durch Gegenstände verdeckt wird.

- Achten Sie beim Transport der Fernbedienung in der Tragetasche darauf, dass die Tasten nicht durch den Projektor, die Kabel, die Bedienungsanleitung oder andere Zubehörteile gedrückt werden. Ansonsten könnte sich die Lebensdauer der Batterien erheblich verkürzen.

VERWENDEN DES PROJEKTORS

Verwenden des Projektors

Scharfstellen des Bildes

Prüfen Sie, ob das Bild auf der Projektionsfläche scharf und vollständig angezeigt wird.

• Drehen Sie am Fokusring, um den Bildfokus einzustellen.

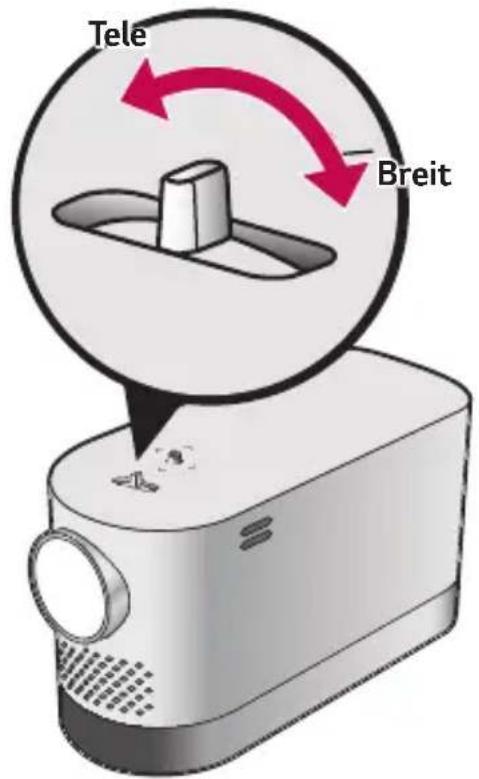

- Drehen Sie am Zoomring, um die Bildgröße einzustellen. Stellen Sie die Höhe des Fußes an der Unterseite des Projektors ein, um das Bild nach oben bzw. unten zu bewegen.

Verwendung des Projektors

1 Schalten Sie den Projektor im Standby-Modus mit der Taste ⏻ (EIN/AUS) ein.
2 Drücken Sie die Taste, und das gewünschte Eingangssignal auszuwählen.
3 Stellen Sie den Projektor während des Betriebs mit folgenden Tasten ein.

TasteBeschreibung
VOL +, -	Regelt die Lautstärke.
MUTE 📂	Schaltet den Ton des Projektors stumm.
Q.MENU	Öffnet das Schnellmenü.
RATIO	Ändert die Bildgröße.
Edge Adj.	Passt die Kanten an.

4 Schalten Sie den Projektor mit der Taste ⏻ (EIN/AUS) aus.

VERBINDEN EXTERNER GERÄTE

Sie können verschiedene externe Geräte mit dem Projektor verbinden.

HDMI - Seite 31

Kopfhörer – Seite 33

Digitalverstärker - Seite 33

Anschluss eines HD- Receivers, DVD-Players oder externen Geräts

Verbinden Sie einen HD-Receiver, DVD-Player oder ein externes Gerät mit dem Projektor, und wählen Sie den entsprechenden Eingangsmodus.

- INPUT → HDMI1/HDMI2

Sie können jeden HDMI-Eingang zum Anschließen verwenden.

HDMI-Anschluss

Mit einem HDMI-Kabel können Sie höchste Bild- und Tonqualität genießen.

Verbinden Sie den Anschluss HDMI des Projektors über ein HDMI-Kabel mit dem HDMI-Ausgang des Geräts, das Sie verbinden möchten. Video- und Audio-Ausgabe erfolgen gleichzeitig.

Verbinden mit einem PC

Der Projektor unterstützt Plug and Play. Ihr PC erkennt den Projektor automatisch, sodass kein Treiber installiert werden muss.

- INPUT → HDMI1/HDMI2

Sie können jeden HDMI-Eingang zum Anschließen verwenden.

HDMI-Anschluss

Verbinden Sie den HAM Anschluss des Projektors über ein HDMI-Kabel mit dem HDMI-Ausgang Ihres PCs. Video- und Audio-Ausgabe erfolgen gleichzeitig.

Anschluss eines Laptops

Sie können den Projektor an einen Laptop anschließen, um verschiedene Funktionen zu verwenden.

- INPUT → HDMI1/HDMI2

Sie können jeden HDMI-Eingang zum Anschließen verwenden.

HDMI-Anschluss

Verbinden Sie den HDMI-Anschluss des Projektors über ein HDMI-Kabel mit dem HDMI-Ausgang Ihres Laptops. Video- und Audio-Ausgabe erfolgen gleichzeitig.

Die nachfolgende Tabelle zeigt Beispiele für das Umschalten der Ausgabe. Weitere Informationen finden Sie unter Externer Ausgang, Anschluss eines externen Monitors oder ähnlichen Abschnitten im Benutzerhandbuch Ihres Computers.

Marke	Umschalten der Ausgabe
NEC[Fn]+[F3]
Panasonic [Fn]+[F3]
TOSHIBA[Fn]+[F5]
IBM [Fn]+[F7]
SONY[Fn]+[F7]
Fujitsu	[Fn]+[F10]
LG[Fn]+[F7]
Samsung [Fn]+[F4]
Macintosh	Passen Sie das Bedienfeld an, um das Spiegeln nach dem Startvorgang zu aktivieren.

Anschließen von Kopfhörern

Sie können sich den Ton über Kopfhörer anhören.

Anschluss eines Digitalverstärkers

Verbinden Sie den digitalen Audioeingang eines Digitalverstärkers über ein Glasfaserkabel mit dem Anschluss OPTICAL DIGITAL AUDIO OUT des Projektors. Der Ausgang eines Verstärkers mit Digitalwandler muss auf das gewünschte Audioformat eingestellt sein. Wenn Sie ein HDMI-Kabel zum Anschließen eines Heimkino-Geräts verwenden oder wenn Sie den optischen Ausgang an ein externes Audiogerät anschließen, stellen Sie Audioausgang auf Externer Lautsprecher (Optisch) wie unten dargestellt. Wenn die Lautsprecher von Projektor und Heimkino-Gerät oder externem Audiogerät gleichzeitig in Betrieb sind, kommt es zu Echoeffekten.

HINWEIS

• Beachten Sie das Benutzerhandbuch des Audiogeräts, das Sie anschließen möchten.
• Wenn Sie dieses Gerät mit anderen Geräten verbinden, schalten Sie alle Geräte vorher aus, und trennen Sie sie vom Stromnetz.
  • Die Audioausgabe dieses Geräts verfügt über eine hohe Audiobandbreite. Beachten Sie dies beim Einstellen der Lautstärke des Receivers. Lautsprecher können durch unerwartet hohe Frequenzen beschädigt werden.

- Wenn der Anschluss OPTICAL DIGITAL AUDIO

OUT des Projektors an den digitalen Audioeingang eines Digitalverstärkers und gleichzeitig der analoge Audioausgang des Digitalverstärkers an den Audioeingang des Projektors angeschlossen wird, entsteht eine Rückkopplung, was zu Störgeräuschen führen kann. Entfernen Sie eine der beiden Verbindungen, um dies zu verhindern. (Dies gilt auch für Heimkino-Geräte.)

Verwenden der Mirroring-Funktion eines Mobiltelefons

MHL-Anschluss

Mobile High-Definition Link (MHL) ist eine Schnittstelle zum Verbinden eines Mobiltelefons mit dem Projektor und zur Wiedergabe von Video- und Audiosignalen des Mobiltelefons über den Projektor.

Dies gilt nur für Geräte, bei denen ein HDMI-Eingang MHL unterstützt.

(Wenden Sie sich an den Hersteller Ihres Mobilgeräts, um zu erfahren, ob Ihr Gerät MHL-zertifiziert ist.)

Prüfen Sie den Horsch 21 MHL Unterstützung für MHL.

Verwenden Sie ein für MHL vorgesehenes Kabel.

HINWEIS

• Wenn Sie ein Mobiltelefon über de HOMAISL anschließen, sehen Sie die Anzeige des Mobiltelefons über den Projektor.
  — Dies gilt nur für Mobiltelefone, die MHL unterstützen.
  — Sie können für einige Anwendungen die Fernbedienung verwen-den.
  • Trennen Sie das MHL-Kabel vom Projektor, wenn:
  — die MHL-Funktion deaktiviert ist.

WARTUNG

Reinigen Sie Ihren Projektor regelmäßig, um optimale Betriebsbedingungen zu gewährleisten.

Reinigung

Reinigen des Objektivs

Falls sich auf dem Objektiv Staub oder Flecken befinden, muss das Objektiv gereinigt werden.

Verwenden Sie ein Druckluftspray oder Reinigungstuch, um das Objektiv zu reinigen.

Zum Entfernen von Staub oder Flecken verwenden Sie ein Druckluftspray oder einige Tropfen Reinigungsflüssigkeit auf einem Tupfer oder weichem Tuch, um das Objektiv mit nur leichtem Druck mit kreisenden Bewegungen zu reinigen.

Bitte beachten Sie, dass beim direkten Aufsprühen des Reinigungsmittels auf das Objektiv Flüssigkeit ins Gerät eindringen kann.

Reinigung des Projektorgehäuses

Ziehen Sie vor dem Reinigen des Projektorgehäuses den Netzstecker.

Um Staub oder Flecken vom Objektiv zu entfernen, verwenden Sie ausschließlich ein trockenes, fusselfreies, nicht-scheuerndes Tuch.

Verwenden Sie niemals Alkohol, Benzin, Lösungsmittel oder andere chemische Reinigungsmittel, die das Gehäuse angreifen können.

TECHNISCHE DATEN

Modelle HF80JG (HF80JG-GL)
Auflösung (Pixel) 1	.920 (Horizontal) × 1.080 (Vertical)
Format 16:9 (Horizontal:Vertical)
Konsolengröße 11,938 mm
Projektionsabstand (Bildschirmdiagonale)	905 mm bis 3.698 mm (762 mm bis 3.048 mm)
Verhältnis der nach oben gerichteten Projektion	100 %
Funktionsbereich der Fernbedienung	6 m
Stromverbrauch 140 W
Netzteil	Hersteller: Lien ChangModelle: LCAP31
	19 V-7,37 A(Eingang: 100–240 V bei 50/60 Hz)
Audioausgang 3 W	+ 3 W
Höhe 140 mm (ohne Standfuß), 144 mm (mit Standfuß)
Breite 108 mm
Tiefe 252,3 mm
Gewicht 2,1 kg
USB-Gerät 5 V; 0,5	A (max.)
Betriebsumgebung	Temperatur
	Betrieb	0 °C bis 40 °C
	Lagerung	-20 °C bis 60 °C
	Relative Feuchte
	Betrieb	0 % bis 80 %
	Lagerung	0 % bis 85 %

• Verwenden Sie nur die in der Bedienungsanleitung angegebenen Netzteile.
• Änderungen der Inhalte dieses Handbuchs sind im Zuge von Aktualisierungen der Gerätefunktionen vorbehalten.

HDMI (DTV) – unterstützter Modus

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
480p	31,47 60
	31,47 59,94
	31,50 60
576p 31,25 50
720p	45,00 60,00
	44,96 59,94
	37,5 50
1.080i	33,75 60,00
	33,72 59,94
	28,125 50
1.080p	67,500 60
	67,432 59,939
	27,000 24,000
	26,97 23,976
	33,75 30,000
	33,71 29,97
	56,25 50

Unterstützte HDMI-Modi (PC)

Auflösung	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)
640 x 480 31,469	59,94
800 x 600 37,879	60,31
1.024 x 768 48,363	60,00
1.152 x 864 54,348	60,053
1.360 x 768 47,712	60,015
1.280 x 1.024 63,981	60,02
1.920 x 1.080 67,5	60

• Empfängt der Projektor ein ungültiges Signal, wird dieses nicht ordnungsgemäß auf der Anzeige angezeigt, oder es wird eine Meldung wie Kein Signal oder Ungültiges Format angezeigt.
• Der Projektor unterstützt den DDC1/2B-Typ als Plug and Play-Funktion (automatische Erkennung von PC-Monitoren).
• 1.920 x 1.080 wird als beste Bildqualität im PC-Modus empfohlen.

Information: Hinweis bezüglich Open-Source-Software

Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, die in diesem Produkt enthalten sind, können Sie unter http://opensource.lge.com herunterladen.

Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: [e-mail]. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.

SYMBOLE

~	Steht für Wechselstrom (AC).
---	Steht für Gleichstrom (DC).
☐	Steht für Geräte der Klasse II.
∅	Steht für Standby.
|	Steht für „EIN“ (Einschalten).
⚡	Steht für gefährliche Spannung.

LG

Life's Good

Verwenden des Projektors

Die Abbildung kann von Ihrem Projektor abweichen.

Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres Projektors kann sich leicht von dem in diesem Handbuch beschriebenen Menü unterscheiden.

Grün: die Tasten und Texte, die auf der Projektionsfläche angezeigt werden sollen.

INHALT

VERWENDEN DES

PROJEKTORS 3

Projektorbetrieb 3

— Einschalten des Projektors

Weitere Optionen 4

— Einstellen des Bildformats

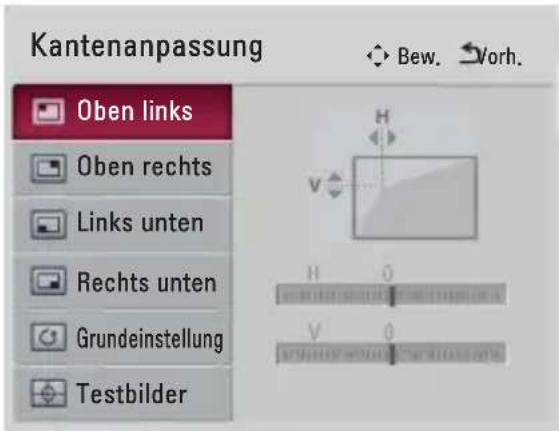

— Verwenden der Funktion

„Kantenanpassung“

(4 Eckpunkte) 5

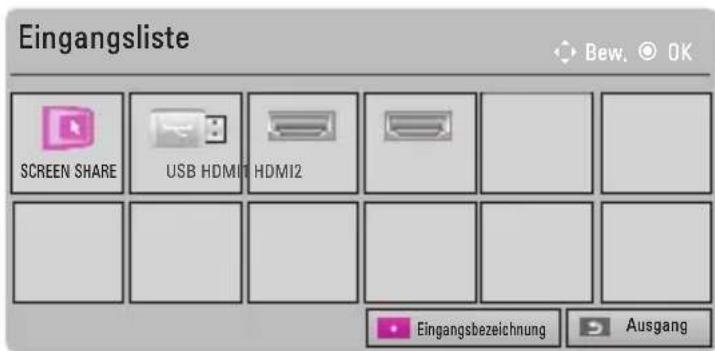

— Wechseln des Eingabegeräts
— Funktion Leeres Bild

Verwenden des Schnellmenüs

(Q.MENU) 8

UNTERHALTUNG 9

Verwenden von SCREEN SHARE 9

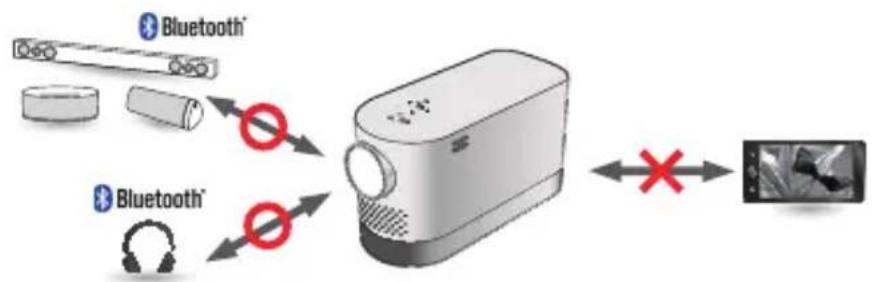

Einrichten von Bluetooth auf dem

Projektor 10

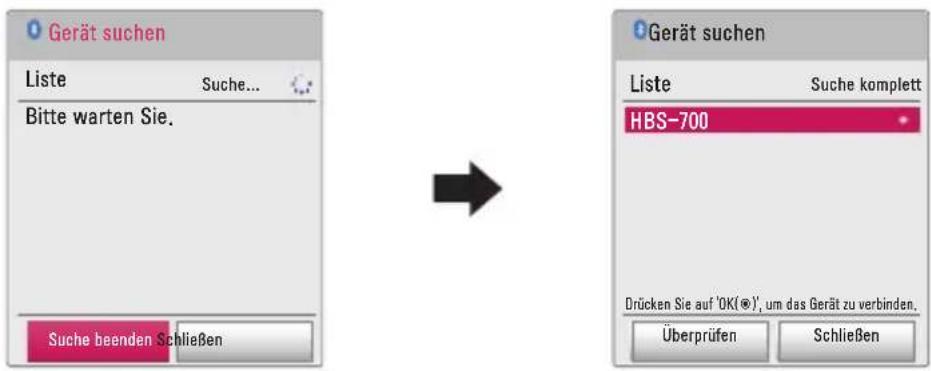

— Suche und Verbindung von
Bluetooth-Geräten 11

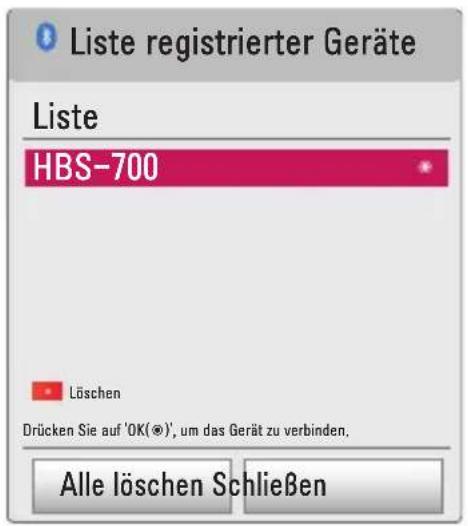

— Bluetooth-Geräte in der Liste

registrierter Geräte verbinden,

trennen oder löschen 12

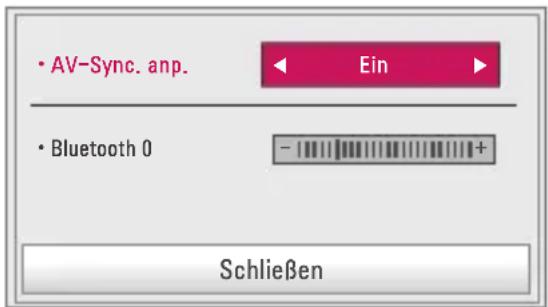

- „AV-Sync. anp.“ anp 13

MEINE MEDIEN 14

Vor der ersten Verwendung 14

— Anschließen eines USB-Geräts
3 14
— Entfernen eines USB-Geräts 14

4 Verwenden von „Meine Medien“ 16

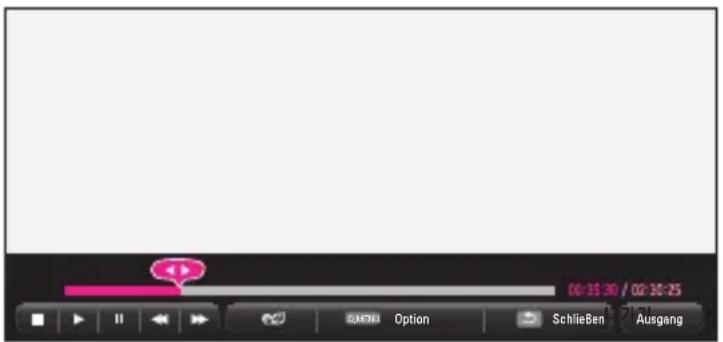

— Ansehen von Videos 19

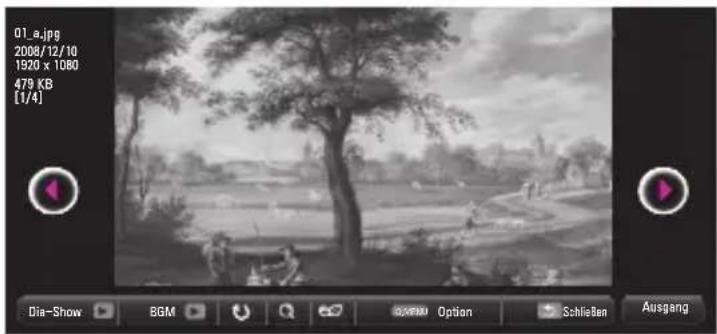

— Anzeigen von Fotos 25
— Wiedergabe von Musik 28

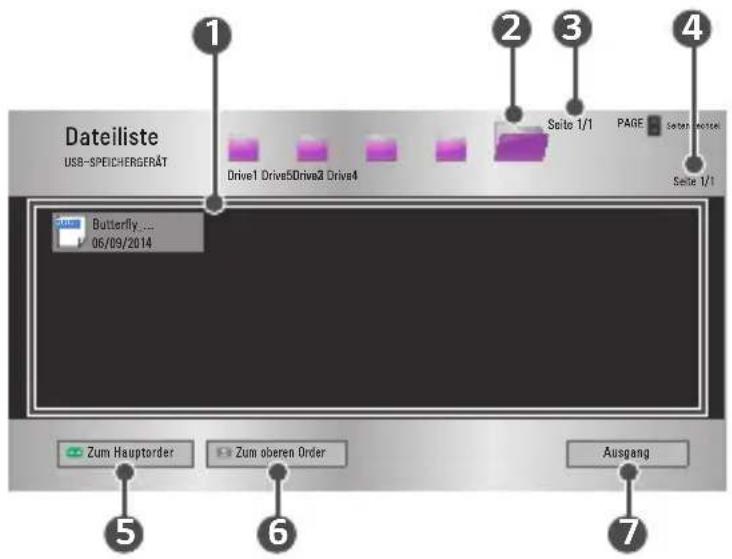

— Anzeigen von Dateien 31

7 ANPASSEN VON

EINSTELLUNGEN 35

EINSTELLUNGEN 35

Einstellungen unter BILD 36

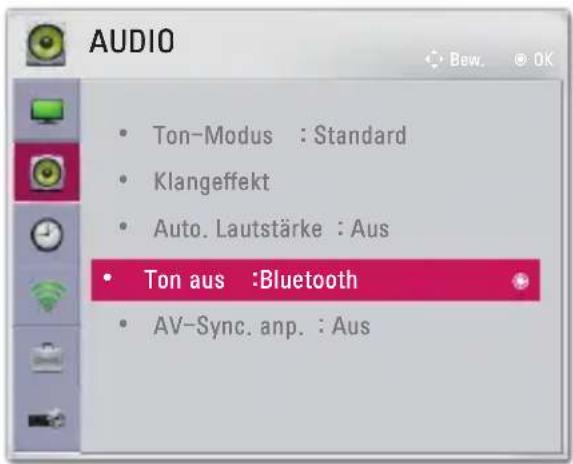

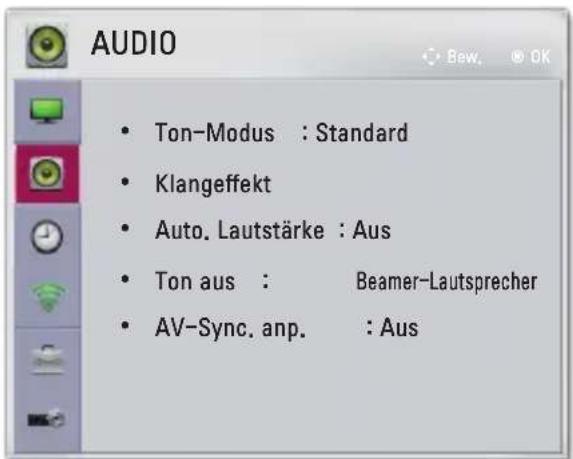

Einstellungen unter AUDIO 42

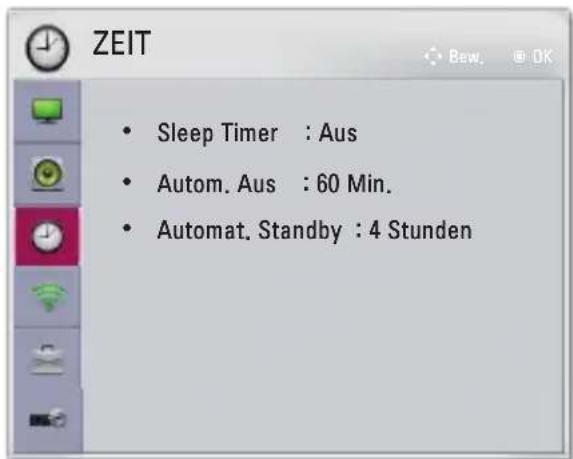

Einstellungen unter ZEIT 45
Einstellungen unter DRAHTLOS 46
Einstellungen unter OPTION 1 47
Einstellungen unter OPTION 2 48

VERWENDEN DES PROJEKTORS

Projektorbetrieb

Einschalten des Projektors

Bei den in diesem Benutzerhandbuch abgebildeten Menübildschirmen handelt es sich um Beispielabbildungen, die die Benutzer bei der Bedienung des Geräts unterstützen. Sie weichen möglicherweise vom tatsächlichen Bildschirm ab.

1 Schließen Sie das Netzkabel ordnungsgemäß an.
2 Warten Sie einen Augenblick, und drücken Sie dann die Taste auf der Fernbedienung oder die Joystick-Taste.
3 Wählen Sie in der Anzeige zur Sprachauswahl eine Sprache aus.

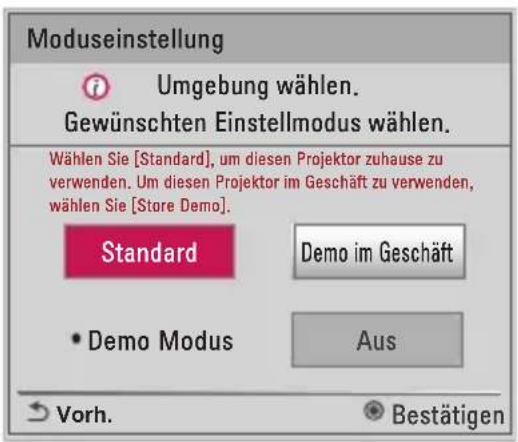

4 Wählen Sie im Bildschirm Moduseinstellung den gewünschten Einstellungsmodus aus.

* Demo im Geschäft wird verwendet, wenn das Produkt im Geschäft ausgestellt wird. Der Bildmodus wird nach einer bestimmten Zeit automatisch zurückgesetzt. Sie können Standard auswählen, um das Produkt zu Hause zu verwenden.
5 Wählen Sie über die Taste auf der Fernbedienung ein Eingangssignal.

Weitere Optionen

Einstellen des Bildformats

Mit RÄKTIEN Sie das Bild während des Projektorbetriebs auf die optimale Größe anpassen.

HINWEIS

• Die verfügbaren Bildgrößen können je nach Eingangssignal variieren.
- Sie können auch die Taste MENU oder verwenden.

16:9

Zeigt ein Bildformat von 16:9 an.

- Just Scan

Zeigt Videobilder in Originalgröße an, ohne dass Teile am Rand abgeschnitten werden.

- Wenn Sie Just Scan wählen, kann es am Rand zu Bildrauschen kommen.

Auto

Zeigt Bilder im Format des Originalbildes an.

4:3

Passt Bilder auf den früheren Standard 4:3 an.

- Zoom

Passt die Bildgröße an die Bildschirmbreite an. Der obere und untere Bildbereich sind möglicherweise abgeschnitten.

— Drücken Sie zum Vergrößern oder Verkleinern die Tasten oder .
— Drücken Sie zum Bewegen des Bildes die Tasten oder.

Kino-Zoom 1

Bringt das Bild auf das Kinoformat 2.35:1.

Der Bereich liegt zwischen 1 und 16.

— Drücken Sie zum Vergrößern oder Verkleinern die Tasten oder .
— Drücken Sie zum Bewegen des Bildes die Tasten oder.

- Wenn Sie das Bild vergrößern oder verkleinern, kann es verzerrt werden.

Verwenden der Funktion „Kantenanpassung“ (4 Eckpunkte)

Die Funktion Kantenanpassung (4 Eckpunkte) ermöglicht die Anpassung der horizontalen und vertikalen Seiten des projizierten Bildes im Fall eines geneigten Projektors, dessen Winkel nicht dem der Projektionsfläche entspricht. Diese Funktion stellt sicher, dass das projizierte Bild nicht verzerrt wird.

Verwenden Sie diese Funktion nur, wenn der Projektor nicht im optimalen Winkel angebracht werden kann. Kantenanpassung kann zu einem Verlust an Bildqualität führen.

1 Wählen Sie SETTINGS → OPTION 2 → Kantenanpassung aus.
2 Der Wertebereich von Kantenanpassung ist wie folgt:

— Oben links (H: 0 bis 100, V: 0 bis 100)
— Oben rechts (H: -100 bis 0, V: 0 bis 100)
- Links unten (H: 0 bis 100, V: -100 bis 0)
— Rechts unten (H: -100 bis 0, V:-100 bis 0)

HINWEIS

• Bei Verwendung von Autom. Trapez(Vertikal) wird der aktuell eingestellte Wert für Kantenanpassung auf den Wert geändert, der mit Autom. Trapez(Vertikal) eingestellt wurde.
• Wenn der Eingang auf SCREEN SHARE gesetzt wird, wird die Funktion Kantenanpassung deaktiviert und kann nicht verwendet werden.

Wechseln des Eingabegeräts

Externen Eingang wählen

Wählt den externen Eingang aus.

Die Abbildung des Menüs kann von dem tatsächlichen Bildschirm des Produkts abweichen.

- Drücken Sie auf der Fernbedienung die Taste, um den Bildschirm für die Signalquellenauswahl anzuzeigen.

- Verbundene Quellen werden zuerst angezeigt. SCREEN SHARE ist immer aktiviert.

• Wählen Sie mit der Taste auf der Fernbedienung ein

Eingangssignal aus, um den Projektor mit der gewünschten Quelle zu verbinden.

Sie können die Tasten <, > oder verwenden, um zwischen den einzelnen Signalquellen umzuschalten.

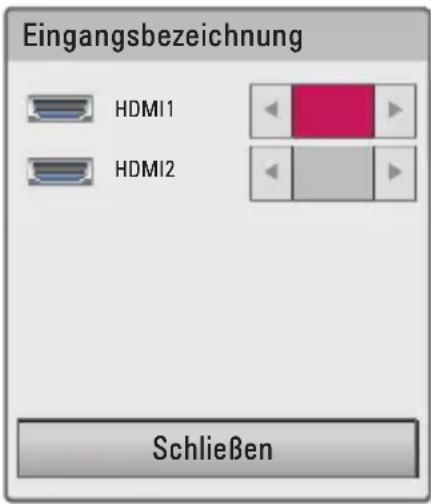

Hinzufügen einer Eingangsbezeichnung

Zeigt an, welches Gerät an welchem Eingang angeschlossen ist.

1 Drücken Sie auf der Fernbedienung die Taste, um den Bildschirm für die Signalquellenauswahl anzuzeigen.
2 Drücken Sie die rote Taste.
3 Verwenden Sie die Tasten oder, um zu einer Signalquelle zu gelangen.
4 Wählen Sie mit der Taste oder eine Eingangsbezeichnung aus.

Funktion Leeres Bild

Verwenden der Funktion Leeres Bild

Diese Funktion ist von Bedeutung, wenn Sie während eines Meetings oder in einer Schulung die Aufmerksamkeit auf etwas anderes lenken wollen.

1 Drücken Sie die Taste BLANK. Daraufhin wird auf der Projektionsfläche ein schwarzer Hintergrund angezeigt. Sie können die Farbe des Hintergrunds ändern. Lesen Sie dazu den Auswahl eines leeren BildsBilds.
2 Drücken Sie eine beliebige Taste, um die Funktion BLANK (Leeres Bild) zu beenden. Um die Anzeige vorübergehend abzudecken, drücken Sie die Taste BLANK auf der Fernbedienung. Das Objektiv darf bei eingeschaltetem Projektor nicht durch Gegenstände verdeckt werden. Ein Gegenstand könnte sich erwärmen, verformen und sogar entzünden.

Auswahl eines leeren Bilds

1 Drücken Sie die Taste SETTINGS
2 Navigieren Sie mit der Taste ∧, ∨, < oder > zu OPTION 2, und drücken Sie die Taste OK
3 Navigieren Sie mit der Taste ∧, ∨ zu Leeres Bild, und drücken Sie die Taste OK
4 Navigieren Sie mit der Taste oder zur gewünschten Einstellung oder Option, und drücken Sie die Taste OK

Verwenden des Schnellmenüs (Q.MENU)

Sie können häufig verwendete Menüs ganz einfach anpassen.

1 Drücken Sie die Taste Q.MENU
2 Wählen Sie mit der Taste oder ein Menü aus, und drücken Sie die Taste OK

- Format Passt die Bildgröße an.

• Projektions Modi

Stellt das Projektorbild auf den Kopf oder spiegelt es horizontal.

Bildmodus

Ändert den Bildmodus.

- Ton-Modus

Wählt den Ton-Modus aus.

- Sleep Timer

Der Projektor wird zur vorab eingestellten Zeit ausgeschaltet.

- Klare Stimme II

Stellt die vom Projektor übertragene Stimme so ein, dass sie klar und deutlich ist.

• Energie sparen

Reduziert den Stromverbrauch, indem die maximale Bildschirmhelligkeit angepasst wird.

• USB-Gerät

Ermöglicht das sichere Entfernen eines USB-Geräts.

(Das Menü wird nur bei angeschlossenem USB-Gerät angezeigt.)

3 Navigieren Sie mit der Taste oder durch die folgenden Menüs.

UNTERHALTUNG

Verwenden von SCREEN SHARE

1 Legen Sie SCREEN SHARE als externen Eingang für den Projektor fest.
2 Aktivieren Sie die Funktion SCREEN SHARE auf dem Gerät, mit dem Sie eine Verbindung herstellen möchten.
3 Stellen Sie über die Suchliste des zu verbindenden Geräts eine Verbindung mit dem Projektor her. (Wenn Sie eine Verbindung zwischen dem Projektor und Ihrem Laptop herstellen möchten, geben Sie den PIN-Code ein, der auf Ihrem Display angezeigt wird. Der PIN-Code ist nur beim ersten Verbindungsvorgang mit dem Projektor erforderlich.)
4 Wird die Anfrage vom Gerät akzeptiert, wird SCREEN SHARE gestartet.

VORSICHT

• Mit SCREEN SHARE sind Windows 7 / 8 / 8.1 / 10 kompatibel. Andere Versionen von Windows und einige andere Betriebssysteme sind mit SCREEN SHARE jedoch möglicherweise nicht kompatibel.
• Für die Versionen Ice Cream Sandwich, Jellybean, Kitkat, Lollipop, Marshmallow und Nougat der Android-Geräte von LG wird Kompatibilität garantiert.
• Bei Verbindungen über SCREEN SHARE platzieren Sie das Gerät nahe am Projektor.
• Antwortquote und Bildqualität können je nach Umgebung des Benutzers variieren.
• Weitere Informationen finden Sie im Benutzerhandbuch des zu verbindenden Geräts.
• Bei Verwendung bestimmter Laptops mit Windows 8.1 kann es bei einer erneuten Verbindung zu Schwierigkeiten kommen, wenn die Geräteinformationen während einer Drahtlosverbindung initialisiert werden. In diesem Fall wird empfohlen, das registrierte Gerät zu entfernen und erneut zu verbinden.
• Wenn der Eingang auf SCREEN SHAREeingestellt worden ist, sind die folgenden Funktionen deaktiviert und können nicht verwendet werden: Kantenanpassung, Projektions Modi und Autom. Trapez(Vertikal).

Einrichten von Bluetooth auf dem Projektor

Diese Option wird verwendet, um die Audioausgabe des Projektors über Bluetooth-Audiogeräte zu ermöglichen.

HINWEIS

• Die folgenden Geräte können mit dem Projektor verbunden werden: LG BTS1, LG HBS-700, LG HBS-730, LG HBS-800 (Zur Verfügung stehende Modelle können je nach Region variieren.)
- Produkte von anderen Herstellern sind möglicherweise nicht kompatibel.
- Mit der Projektor-Fernbedienung können Sie die Lautstärke des angeschlossenen Geräts einstellen.
- Wenn die drahtlose Verbindung der Geräte fehlschlägt, überprüfen Sie, ob das Gerät an die Stromversorgung angeschlossen ist und das Bluetooth-Audiogerät einwandfrei arbeitet.
- Wenn Bluetooth aktiviert ist, verbindet sich der Projektor bei der nächsten Inbetriebnahme automatisch mit dem zuletzt angeschlossenen Bluetooth-Gerät. (Stellen Sie sicher, dass das zuletzt angeschlossene Bluetooth-Gerät ebenfalls eingeschaltet ist.)
- Dieser Projektor unterstützt nicht die Funktion „TV-Ton-Synchronisierung“ von LG. Um Produkte zu verwenden, die die Funktion „TV-Ton-Synchronisierung“ von LG unterstützen, schalten Sie in den allgemeinen Bluetooth-Modus und nicht in den LG TV-Modus.
• Die Bluetooth-Funktion wird zum Verbindungsaufbau des Produkts mit Bluetooth-Lautsprechern oder -Headsets verwendet. Sie können die Bluetooth-Funktion nicht dazu verwenden, das Produkt mit einem Telefon zu verbinden.

Suche und Verbindung von Bluetooth-Geräten

Gehen Sie zu SETTINGS → AUDIO → Ton aus → Bluetooth → Gerät suchen, um nach Bluetooth-Audiogeräten in der Nähe zu suchen und dann die gewünschten gefundenen Geräte mit dem Projektor zu verbinden. (Wenn der Gerätename länger als 20 Zeichen ist, werden nur die ersten 20 Zeichen angezeigt.)

1 Stellen Sie das Bluetooth-Gerät in den Pairing-Modus, und wählen Sie dann Gerät suchen.
- Wählen Sie Suche beenden, um die bis dahin gefundenen Geräte anzuzeigen.
- Wenn das Gerät nicht gefunden wurde, überprüfen Sie, ob das Gerät eingeschaltet ist und sich im Pairing-Modus befindet.
• Die Dauer des Suchvorgangs kann je nach Signalstärke und Anzahl der Geräte variieren.

2 Sobald die Suche beendet ist, können Sie ein Bluetooth-Gerät auswählen und eine Verbindung dazu herstellen.

• Sie können den Verbindungsprozess sofort beenden, indem Sie Suche beenden auswählen.
  • Die Dauer des Verbindungsvorgangs kann je nach Signalstärke und Anzahl der Geräte variieren.

3 Wenn das Bluetooth-Gerät verbunden ist, wird der Projektor-Ton über das angeschlossene Gerät wiedergegeben.

• Das verbundene Bluetooth-Gerät wird automatisch zur Liste registrierter Geräte hinzugefügt. Sobald Bluetooth-Geräte registriert sind, können sie verbunden werden, indem sie einfach von der Liste registrierter Geräte ausgewählt werden, ohne dass ein Suchvorgang gestartet werden muss.
• Verbundene Geräte können nur über SETTINGS → AUDIO → Ton aus → Bluetooth → Liste registrierter Geräte getrennt werden.

Bluetooth-Geräte in der Liste registrierter Geräte verbinden, trennen oder löschen

Unter SETTINGS → AUDIO → Ton aus → Bluetooth → Liste registrierter Geräte werden Bluetooth-Geräte in der Reihenfolge angezeigt, in der sie verbunden wurden, und die gleichen Geräte können erneut verbunden werden, indem sie einfach ausgewählt werden, ohne dass ein Suchvorgang gestartet werden muss.

Verbinden

Wählen Sie ein Bluetooth-Gerät aus der Liste registrierter Geräte, um es zu verbinden.

• Das registrierte Bluetooth-Gerät wird, abhängig von den Eigenschaften des Geräts, automatisch versuchen sich zu verbinden. (Siehe Handbuch für das Bluetooth-Gerät.)
• Sie können den Verbindungsprozess sofort beenden, indem Sie Stopp auswählen.
  • Die Dauer des Verbindungsvorgangs kann je nach Signalstärke und Anzahl der Geräte variieren.

Trennen

Wählen Sie Trennen, um das Gerät zu trennen.

- Sie können ein Gerät nur trennen, wenn es sich in der Liste registrierter Geräte befindet.

Löschen

Wählen Sie Markierte Objekte löschen oder Alle löschen, um ein beliebiges registriertes Gerät zu löschen.

• Markierte Objekte löschen: Drücken Sie die rote Taste in der Liste registrierter Geräte, um das gewünschte Gerät zu löschen.
• Alle löschen: Wählen Sie in der Liste registrierter Geräte die Option Alle löschen, um alle registrierten Geräte zu löschen.

„AV-Sync. anp.“ anp

Wenn ein Bluetooth-Gerät verbunden ist, gehen Sie zu SEATINGS → AV-Sync. anp., um die Synchronisation zwischen Video und Ton des Bluetooth-Headsets einzustellen.

• Diese Funktion ist nur verfügbar, wenn ein Bluetooth-Gerät verbunden ist.
• Die Audio-Synchronisierung kann je nach Hersteller variieren.
- Wenn ein Video von einem verbundenen USB-Laufwerk wiedergegeben wird, kann AV-Sync. Anp. auch über das Menü Wählen Sie die Audio-Einstellungen aus. eingestellt werden.

MEINE MEDIEN

Vor der ersten Verwendung

Anschließen eines USB-Geräts

Schließen Sie das USB-Gerät (externe Festplatte, USB-Speicherstick) an den USB-Anschluss des Projektors an, damit Sie auf dem USB-Speichergerät enthaltene Inhalte auf dem Projektor anzeigen können. Sie können keine Daten auf dem USB-Gerät speichern oder löschen. Schließen Sie wie dargestellt ein USB-Flash-Laufwerk an.

Entfernen eines USB-Geräts

1 Drücken Sie die Taste Q.MENU
2 Navigieren Sie mit der Taste < oder > zum USB-Gerät, und drücken Sie die Taste OK
3 Wählen Sie das USB-Gerät aus, das Sie entfernen möchten. Warten Sie auf die Bestätigungsmeldung, dass das USB-Gerät sicher entfernt werden kann.

HINWEIS

• Wenn Sie es zu früh herausziehen, kann dies zu Funktionsstörungen des Projektors oder des USB-Speichergeräts führen.
• Sobald ein USB-Gerät zum Entfernen ausgewählt worden ist, kann nicht mehr von ihm gelesen werden. Entfernen Sie das USB-Speichergerät, und schließen Sie es dann wieder an.

Tipps zur Verwendung von USB-Geräten

• Falls das USB-Speichergerät ein eingebautes automatisches Erkennungsprogramm hat oder falls es seinen eigenen Treiber verwendet, funktioniert es möglicherweise nicht.
• Einige USB-Speichergeräte funktionieren möglicherweise nicht oder nur fehlerhaft.
• Bei der Verwendung eines USB-Verlängerungskabels wird das USB-Gerät möglicherweise nicht erkannt, oder es funktioniert nicht ordnungsgemäß.
• Verwenden Sie nur USB-Speichergeräte, die mit dem Dateisystem Windows FAT32 oder NTFS formatiert sind.
• In Bezug auf externe USB-Festplatten wird empfohlen, nur solche Geräte zu verwenden, die mit einer Nennspannung von weniger als 5 V und einer Nennstromstärke von weniger als 500 mA betrieben werden.
• Es wird empfohlen, eine Festplatte mit eigener Stromversorgung zu verwenden. (Falls die Stromversorgung nicht ausreichend hoch ist, wird das USB-Speichergerät möglicherweise nicht ordnungsgemäß erkannt.) Hinweis: Es wird kein USB-Hub unterstützt.
• Es wird empfohlen, USB-Flash-Laufwerke mit maximal 32 GB oder USB-Festplatten mit maximal 2 TB Kapazität zu verwenden.
• Falls eine USB-Festplatte mit Energiesparfunktion nicht ordnungsgemäß funktionieren sollte, schalten Sie sie aus und dann wieder ein. Weitere Informationen finden Sie im Benutzerhandbuch der externen USB-Festplatte.
• Die Daten auf einem USB-Speichergerät können beschädigt werden. Wichtige Dateien sollten Sie daher auf anderen Geräten sichern. Datenverwaltung und -pflege liegt in der Verantwortung des Benutzers, und der Hersteller haftet nicht bei Datenverlust.

Verwenden von „Meine Medien“

1 Drücken Sie die Taste auf der Sernbedienung.
2 Wählen Sie die Option MEINE MEDIEN.

Wählen Sie die gewünschte Datei aus der Liste aus. Sehen Sie sich die gewählte Datei an.

Stellt bei aktivierter Option während des Abspielens Wiedergabeoptionen ein.

Unterstützte Meine Medien-Datei

• Maximale Datenübertragungsrate: 20 Mbit/s (Megabit pro Sekunde)
- Unterstützte externe Untertitelformate: *.smi, *.srt, *.sub (MicroDVD, Subviewer 1.0/2.0), *.ass, *.ssa, *.txt (TMPlayer), *.psb (PowerDivX)
- Unterstützte interne Untertitelformate: SRT/ASS/SSA (unterstützt interne Untertitel, generiert von DivX6)

Unterstützte Videocodecs

Maximum: 1.920 x 1.080 bei 30p (nur Motion JPEG 640 x 480 bei 30p)

Endung Codecs
.asf.wmv	Video	VC-1 Erweitertes Profil, VC-1 Einfaches Profil und Hauptprofile
	Audio WMA Standard, WMA 9 Professional
.divx.avi	Video	DivX3.11, DivX4, DivX5, DivX6, XViD, H.264/AVC
	Audio	MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), Dolby Digital
.mp4.m4v.mov	Video H.264 / AVC, MPEG-4 Part 2
	Audio AAC
.mkv	Video H.264 / AVC
	Audio HE-AAC, Dolby Digital
.ts.trp.tp.mts.m2ts	Video H.264 / AVC, MPEG-2, VC-1
	Audio	MPEG-1 Layer I, II, MPEG-1 Layer III (MP3), Dolby Digital, Dolby Digital Plus, AAC
.vob	Video MPEG-1, MPEG-2
	Audio Dolby Digital, MPEG-1 Layer I, II, DVD-LPCM
.mpg	Video MPEG-1
.mpeg	Audio MPEG-1 Layer I, II

Unterstützte Musikdateitypen

Dateityp Element Info
mp3	Bitrate 32 Kbit/s bis 320 Kbit/s
	Abtastrate 32 kHz bis 48 kHz
AC3	Bitrate 32 Kbit/s bis 640 Kbit/s
	Abtastrate 32 kHz, 44,1 kHz, 48 kHz
MPEG	Bitrate 32 Kbit/s bis 448 Kbit/s
	Abtastrate 32 kHz bis 48 kHz
AAC, HEAAC	Bitrate 24 Kbit/s bis 3.844 Kbit/s
	Abtastrate 8 kHz bis 96 kHz
CDDA	Bitrate 1,44 Kbit/s
	Abtastrate 44,1 kHz
LPCM	Bitrate 1,41 Mbit/s bis 9,6 Mbit/s
	Abtastrate	Mehrere Kanäle: 44,1 kHz, 88,2 kHz / 48 kHz, 96 kHzStereo: 176,4 kHz, 192 kHz

Verfügbare Fotodatei

Dateityp Element Info
jpeg, jpg, jpe	Unterstützter Dateityp	SOF0: Baseline, SOF1: Extend Sequential, SOF2: Progressive
	Bildgröße	Minimum: 64 x 64Maximum: Normales Modell: 15.360 (B) x 8.640 (H)Progressive: 1.920 (B) x 1.440 (H)
BMP Bildgröße		Minimum: 64 x 64Maximum: 9.600 (B) x 6.400 (H)
PNG	Unterstützter Dateityp	Interlace, Non-Interlace
	Bildgröße	Minimum: 64 x 64Maximum: Interlace: 1.200 (B) x 800 (H)Non-Interlace: 9.600 (B) x 6.400 (H)

* Die Anzeige von Dateien im BMP- und PNG-Format dauert eventuell länger als die Anzeige im JPEG-Format.

Ansehen von Videos

In der Filmliste werden Filme angezeigt, die auf dem angeschlossenen USB-Gerät gespeichert sind.

Steuert die Wiedergabe und legt die Optionen während der Videowiedergabe fest.

Tipps zur Wiedergabe von Videodateien

• Untertitel, die vom Benutzer erstellt wurden, funktionieren möglicherweise nicht korrekt.
• Die Video- und Untertiteldateien müssen im selben Ordner abgelegt werden. Damit die Untertitel korrekt angezeigt werden können, müssen die Video- und Untertiteldateien denselben Namen haben.
• Streams, die GMC (Global Motion Compensation) oder Qpel (Quarterpel Motion Estimation) enthalten, werden nicht unterstützt.
  • H.264-/AVC-Profile werden bis Level 4.1 unterstützt.
  • Die Wiedergabe von Filmdateien mit mehr als 50 GB (Gigabyte) wird nicht unterstützt. Die zulässige Dateigröße ist von der Kodierung abhängig.
  • DTS-Audio wird nicht unterstützt.

Durchsuchen der Filmliste

Geben Sie eine Videodatei wieder, die auf einem angeschlossenen Gerät gespeichert ist.

1 Schließen Sie das USB-Speichergerät an.
2 Drücken Sie die Taste USB MY MEDIA
3 Navigieren Sie mit der Taste < oder > zur Filmliste, und drücken Sie die Taste OK

4 Navigieren Sie mit der Taste ∧, Voder zur gewünschten Datei, und drücken Sie die Taste OK

Nr. Beschreibung
1	Miniaturbilder
	Fehlerhafte Datei
	Datei nicht unterstützt
2	Dateiliste
3	Zum übergeordneten Ordner.
4	Aktuelle Seite/Gesamtanzahl der Ordnerseiten
5	Aktuelle Seite/Gesamtanzahl der Dateiseiten
6	Zum obersten Ordner.
7	Zum übergeordneten Ordner.
8	Filmliste beenden.

5 Die Wiedergabe wird mit folgenden Tasten gesteuert.

Element Beschreibung
	Zeigt die gerade wiedergegebene Position an. Verwenden Sie die Tasten oder , um vor- oder zurückzugehen.
	Hält die Wiedergabe an und kehrt zurück zur Filmliste.
	Fährt mit der normalen Wiedergabe fort.
	Setzt den Media Player auf Pause.Wenn nach dem Anhalten 10 Minuten lang keine Tasten auf der Fernbedienung gedrückt werden, wird die Wiedergabe fortgesetzt.
	Zeigt den Film in Zeitlupe an.
	Wenn diese Taste gedrückt wird, ändert sich die Wiedergabegeschwindigkeit: x2, x4, x8, x16, x32
	Reduziert den Stromverbrauch, indem die maximale Bildschirmhelligkeit angepasst wird.
Option	Ein Pop-up-Fenster wird eingeblendet.
Schließen	Blendet die Wiedergabeleiste aus. Drücken Sie die Taste, um sie wieder einzublenden.
Ausgang	Kehrt zurück zur Anzeige der Filmliste.

Optionen für die Filmliste

1 Drücken Sie die Taste Q.MENU
2 Navigieren Sie mit der Taste / oder zur gewünschten Option, und drücken Sie die Taste OK
3 Wählen Sie mit der Taste ∧, ∨ oder die einzelnen Einstellmöglichkeiten aus.

Wählen Sie die Video-Wiedergabe aus.

Bildgröße

Wählt die Größe der Wiedergabeanzeige aus.

— Vollbild: Die Dateien werden im Vollbildmodus wiedergegeben, dem Format des Videos entsprechend.
- Originalgröße: Zeigt das Video im Format des Originals an.

- Audiosprache

Hiermit können Sie die gewünschte Sprache für Dateien mit mehreren Audiospuren auswählen. Für Dateien mit nur einer Audiospur ist diese Funktion nicht verfügbar.

- Untertitelsprache

Die Untertitel können ein- und ausgeschaltet werden.

— Sprache: Wählen Sie eine der verfügbaren Sprachen aus.
- Codeseite: Wählen Sie für die Untertitel einen Zeichensatz aus.

- Sync: Wenn ein Untertitel nicht mit dem dazugehörigen Video synchronisiert ist, können Sie die Geschwindigkeit in 0,5-Sekunden-Schritten einstellen.

• Position: Ändert die Untertitelposition.

- Größe: Ändert die Schriftgröße der Untertitel.

• Wiederholung

Schaltet die Wiederholungsfunktion Ein oder Aus.

Wenn diese Funktion ausgeschaltet ist, kann die nächste Datei gleich im Anschluss abgespielt werden, wenn der Name der Datei ähnlich ist.

Wählen Sie die Video-Einstellungen aus.

Sie können Video-Einstellungen ändern. (Siehe Einstellungen unter BILD auf Seite 36.)

Wählen Sie die Audio-Einstellungen aus.

Sie können Audio-Einstellungen ändern. (Siehe Einstellungen unter AUDIO auf Seite 42.)

BLUETOOTH

Sie können Bluetooth-Einstellungen ändern. (Siehe Einrichten von Bluetooth auf dem Projektor auf Seite 10.)

Registrieren des DivX-Codes

Prüft den DivX-Registrierungscode für die erneute Wiedergabe von DivX-geschützten Videos. Hier registrieren http://vod.divx.com.

Verwenden Sie den Registrierungscode zum Leihen oder Kaufen von Filmen auf www.divx.com/vod.

1 Navigieren Sie im Einstellungsmenü zu OPTION 1, und drücken Sie DivX(R) VOD.

2 Navigieren Sie mit der Taste ∧ oder ∨ zu Registrierung, und drücken Sie die Taste OK

3 Überprüfen Sie den DivX- Registrierungscode.

HINWEIS

• Geliehene oder gekaufte DivX-Dateien können nicht wiedergegeben werden, wenn der DivX-Registrierungscode eines anderen Geräts verwendet wird. Verwenden Sie nur den DivX-Registrierungscode, den Sie mit diesem Gerät erhalten haben.
• Umgewandelte Dateien, die nicht dem Standard-DivX-Codec entsprechen, können möglicherweise nicht wiedergegeben werden oder fehlerhaften Ton erzeugen.

Registrierung des DivX-Codes löschen

Verwenden Sie den DivX-Deaktivierungscode, um die DivX-DRM-Funktion zu deaktivieren.

1 Navigieren Sie im Einstellungsmenü zu OPTION 1, und drücken Sie DivX(R) VOD.
2 Navigieren Sie mit der Taste ∧ oder ∨ zu Registrierung aufheben, und drücken Sie die Taste OK
3 Wählen sie die Option Ja.

HINWEIS

- Was ist DRM [Digital Rights Management]? Mit DRM-Technologien und -Services werden die Interessen und Rechte von Urheberrechtsinhabern geschützt, indem die illegale Nutzung digitaler Inhalte verhindert wird. Die Dateien können beispielsweise erst dann wiedergegeben werden, nachdem die Lizenz dazu durch eine Online-Methode verifiziert wurde.

Anzeigen von Fotos

Sie können sich die auf einem angeschlossenen Gerät gespeicherten Fotos ansehen.

Unterstützte Fotodateitypen

FOTO (*.JPEG)

Baseline: 64 Pixel (Breite) x 64 Pixel (Höhe) bis 15.360 Pixel (Breite) x 8.640 Pixel (Höhe)

Progressive: 64 Pixel (Breite) x 64 Pixel (Höhe) bis 1.920 Pixel (Breite) x 1.440 Pixel (Höhe)

• Es werden nur JPEG-Dateien unterstützt.
- Nicht unterstützte Dateien werden in Form eines Symbols angezeigt.
- Bei fehlerhaften Dateien oder Dateiformaten, die nicht wiedergegeben werden können, erscheint eine Fehlermeldung.
- Fehlerhafte Dateien werden möglicherweise nicht ordnungsgemäß angezeigt.
• Die Darstellung hoch auflösender Bilder im Vollbildmodus kann einige Zeit in Anspruch nehmen.

Durchsuchen der Fotoliste

1 Schließen Sie das USB-Speichergerät an.
2 Drücken Sie die Taste USB MY MEDIA
3 Navigieren Sie mit der Taste < oder > zur Fotoliste, und drücken Sie die Taste OK
4 Navigieren Sie mit der Taste ∧, ∨ oder zur gewünschten Datei, und drücken Sie die Taste OK

Nr. Beschreibung
1	Miniaturbilder
	Fehlerhafte Datei
	Datei nicht unterstützt
2	Dateiliste
3	Zum übergeordneten Ordner.
4	Aktuelle Seite/Gesamtanzahl der Ordnerseiten
5	Aktuelle Seite/Gesamtanzahl der Dateiseiten
6	Zum obersten Ordner.
7	Zum übergeordneten Ordner.
8	Fotoliste beenden.

5 Die Wiedergabe wird mit folgenden Tasten gesteuert.

Element Beschreibung
	Wählt das vorherige bzw. das nächste Foto aus.
Dia-Show	Während der Diashow werden alle Bilder angezeigt.Legen Sie die Dia-Geschw. im Menü Option → Wählen Sie die Foto-Ansicht aus..
BGM	Während der Vollbildanzeige von Fotos können Sie Musik hören.Wählen Sie dazu im Menü Option → Wählen Sie die Foto-Ansicht aus. die Option BGM.Dreht Fotos.Dreht das Foto um 90°, 180°, 270°, 360° im Uhrzeigersinn.Wenn Fotos breiter sind als die Höhe der maximal unterstützten Auflösung, können sie nicht gedreht werden.
	Anzeige des Fotos im Vollbild-Modus oder in Originalgröße. Drücken Sie die blaue Taste, um das Bild zu vergrößern.
	Reduziert den Stromverbrauch, indem die maximale Bildschirmhelligkeit angepasst wird.
Option	Ein Pop-up-Fenster wird eingeblendet.
Schließen	Blendet in der Vollbildansicht das Menü aus.Um das Menü wieder einzublenden, drücken Sie auf der Fernbedienung die Taste OK
Ausgang	Beendet die Fotoansicht im Vollbildmodus.

Optionen für die Fotoliste

1 Drücken Sie die Taste Q.MENU
2 Navigieren Sie mit der Taste / oder zur gewünschten Option, und drücken Sie die Taste OK
3 Wählen Sie mit der Taste ∧, ✗ oder die einzelnen Einstellmöglichkeiten aus.

Wählen Sie die Foto-Ansicht aus.

Dia-Geschw.

Wählt eine Geschwindigkeit für die Dia-Show.

BGM

Wählt einen Musikordner für die Hintergrundmusik.

— Während der Wiedergabe der Hintergrundmusik kann der Musikordner nicht geändert werden.
- Für die Hintergrundmusik kann nur ein Ordner auf demselben Gerät verwendet werden.

• Wiederholung: Wählt die wiederholte Wiedergabe.

• Zufällig: Wählt die Zufallswiedergabe.

Wählen Sie die Video-Einstellungen aus.

Sie können Video-Einstellungen ändern. (Siehe Einstellungen unter BILD auf Seite 36.)

Wählen Sie die Audio-Einstellungen aus.

Sie können Audio-Einstellungen ändern. (Siehe Einstellungen unter AUDIO auf Seite 42.)

BLUETOOTH

Sie können Bluetooth-Einstellungen ändern. (Siehe Einrichten von Bluetooth auf dem Projektor auf Seite 10.)

Wiedergabe von Musik

Sie können Audio-Dateien wiedergeben, die auf dem angeschlossenen Gerät gespeichert sind.

Unterstützte Musikdateitypen

*.MP3

Bitrate: 32 Kbit/s bis 320 Kbit/s

• Abtastrate MPEG1 Layer3: 32 kHz, 44,1 kHz, 48 kHz
• Abtastrate MPEG2 Layer3: 16 kHz, 22,05 kHz, 24 kHz

Durchsuchen der Musikliste

1 Schließen Sie das USB-Speichergerät an.
2 Drücken Sie die Taste USB MY MEDIA
3 Navigieren Sie mit der Taste < oder > zur Musikliste, und drücken Sie die Taste OK
4 Navigieren Sie mit der Taste ∧, ∨ oder zur gewünschten Datei, und drücken Sie die Taste OK

Nr. Beschreibung
1	Miniaturbilder
	Fehlerhafte Datei
	Datei nicht unterstützt
2	Dateiliste
3	Zum übergeordneten Ordner.
4	Aktuelle Seite/Gesamtanzahl der Ordnerseiten
5	Aktuelle Seite/Gesamtanzahl der Dateiseiten
6	Zum obersten Ordner.
7	Zum übergeordneten Ordner.
8	Musikliste beenden.

5 Die Wiedergabe wird mit folgenden Tasten gesteuert.

Element Beschreibung
	Ändert die Wiedergabeposition.
	Hält die Wiedergabe an.
	Fährt mit der normalen Wiedergabe fort.
	Setzt den Media Player auf Pause.
	Gibt die vorherige/nächste Datei wieder.
	Reduziert den Stromverbrauch, indem die maximale Bildschirmhelligkeit angepasst wird.
Option	Legt die Optionen der Musikliste fest.
Schließen	Blendet die Wiedergabeleiste aus.Drücken Sie die Tastek, am die Wiedergabeleiste einzublenden.
Ausgang	Kehrt zurück zur Anzeige der Musikliste.

Optionen der Musikliste

1 Drücken Sie die Taste Q.MENU
2 Navigieren Sie mit der Taste oder zur gewünschten Option, und drücken Sie die Taste OK
3 Wählen Sie mit der Taste ^∧ , ^∨ oder die einzelnen Einstellmöglichkeiten aus.

Wählen Sie die Audio-Wiedergabe aus.

• Wiederholung
Wählt die wiederholte Wiedergabe.
• Zufällig
Wählt die Zufallswiedergabe.

Wählen Sie die Audio-Einstellungen aus.

Sie können Audio-Einstellungen ändern. (Siehe Einstellungen unter AUDIO auf Seite 42.)

BLUETOOTH

Sie können Bluetooth-Einstellungen ändern. (Siehe Einrichten von Bluetooth auf dem Projektor auf Seite 10.)

Anzeigen von Dateien

Sie können sich die auf dem angeschlossenen Gerät gespeicherten Dokumentdateien ansehen.

Unterstützte Dateiformate

XLS, XLSX, DOC, DOCX, PPT, PPTX, TXT, PDF, HWP

Microsoft Office: Versionen 97/2000/2002/2003/2007

Adobe PDF: Versionen 1.0/1.1/1.2/1.3/1.4

Hangul: Versionen 97/2000/2002/2005/2007

• Dokumente werden im Datei-Browser neu angeordnet, sodass sie möglicherweise in anderer Weise angezeigt werden als auf einem PC.
• Bei Dokumenten, die Bilder enthalten, erscheint die Auflösung während der Neuanordnung u. U. geringer.
• Bei großen Dokumenten oder bei Dokumenten mit zahlreichen Seiten kann der Ladevorgang etwas länger dauern.
• Nicht unterstützte Schriftarten werden u. U. durch Alternativ-Schriftarten ersetzt.
• Der Datei-Browser lässt sich eventuell nicht öffnen, wenn Office-Dokumente angezeigt werden sollen, die mehrere hochauflösende Bilder enthalten. In diesem Fall müssen Sie die Dateigröße der Bilder verringern, die Datei auf einem USB-Speichergerät speichern und den Datei-Browser erneut ausführen. Alternativ können Sie Ihren PC an einen Projektor anschließen und die Datei auf Ihrem PC öffnen.

Durchsuchen der Dateiliste

1 Schließen Sie das USB-Speichergerät an.
2 Drücken Sie die Taste USB MY MEDIA
3 Navigieren Sie mit der Taste < oder > zur Dateiliste, und drücken Sie die Taste OK
4 Navigieren Sie mit der Taste, , yoder zur gewünschten Datei, und drücken Sie die Taste OK

Nr. Beschreibung
1	Dateiliste
2	Zum übergeordneten Ordner.
3	Aktuelle Seite/Gesamtanzahl der Ordnerseiten
4	Aktuelle Seite/Gesamtanzahl der Dateiseiten
5	Zum obersten Ordner.
6	Zum übergeordneten Ordner.
7	Dateiliste beenden.

5 Die Wiedergabe wird mit folgenden Tasten gesteuert.

• Klicken Sie auf Zur Seite, um das Popup-Fenster für die Auswahl der Seitenzahl einzublenden. Geben Sie die gewünschte Seitenzahl an.
• Drücken Sie die Taste, um die Anzeige zu vergrößern oder zu verkleinern.

Drücken Sie die Taste und navigieren Sie mit den Tasten Nach oben/Nach unten/Nach links/Nach rechts zu Zur Seite oder Zoom.

Element Beschreibung
Zur Seite	Navigiert zur gewünschten Seite.Verwenden Sie die Tasten Nach oben/Nach unten/Nach links/Nach rechts, um eine Seite auszuwählen, und drücken Sie dann die Taste OK
Zoom	Vergrößert oder verkleinert das Dokument.
Option	Legt die Optionen des Datei-Browsers fest.
Schließen	Blendet das Menü aus.Drücken Sie die Taste OK um sie wieder einzublenden.
Ausgang	Kehrt zurück zur Anzeige des Datei-Browsers.

Optionen für Dateiliste

1 Drücken Sie die Taste Q.MENU
2 Wählen Sie mit der Taste ∧, ∨ oder die einzelnen Einstellmöglichkeiten aus.

Einstellungen für FileViewer

• Einzelne Seite laden

— Ein: Lädt die Seiten einzeln und zeigt sie nacheinander an. Die Ladezeit ist zu Beginn kurz, Seiten mit viel Inhalt werden möglicherweise aber nur langsam angezeigt.
— Aus: Lädt alle Seiten einer Datei zuerst in den Speicher, bevor sie angezeigt werden. Die Ladezeit ist zu Beginn lang, nach dem Ladevorgang kann zu den einzelnen Seiten aber schnell navigiert werden.
Wenn eine Datei zu groß ist, können möglicherweise nicht alle Seiten geladen werden.

• Bildqualität

Sie können die Bildqualität im Dokument festlegen. Es stehen drei Optionen für die Bildqualität zur Verfügung: Hoch, Mittel, Tief. Je höher die Bildqualität, desto niedriger die Anzeigedauer.

• Dokumentenausrichtung

Wählt die Ersteinstellung der Dokumentenausrichtung.

Die Datei-Browser-Einstellungen sind standardmäßig eingestellt. Schließen Sie daher Ihr geöffnetes Dokument, um Änderungen an Ihrem neuen Dokument vorzunehmen.

ANPASSEN VON EINSTELLUNGEN

EINSTELLUNGEN

1 Drücken Sie die Taste SETTINGS
2 Navigieren Sie mit der Taste ∧, ‚oder zur gewünschten Funktion, und drücken Sie die Taste OK
3 Stellen Sie mit der Taste ∧, ∨ oder die gewünschte Funktion ein, und drücken Sie die Taste OK
4 Drücken Sie die Taste EXIT wenn Sie fertig sind.

Menü Beschreibung
BILD Stellt die optimale Bildqualität ein.
AUDIO Stellt die Tonqualität und die Lautstärke ein.
ZEIT Legt die Zeiteinstellungen fest.
DRAHTLOS	Drahtlos-Funktionen.
OPTION 1 Passt die allgemeinen Einstellungen an.
OPTION 2 Passt die Einstellungen des Projektors an.
SIGNALQUELLE Legt die gewünschte Signalquelle fest.
MEINE MEDIEN	Für Zugriff auf alle Foto-, Musik-, Film- und Dokumentdateien.

Einstellungen unter BILD

1 Drücken Sie die Taste SETTINGS.
2 Navigieren Sie mit der Taste ∧, ∨, oder zu BILD, und drücken Sie die Taste OK Ⓞ.
3 Stellen Sie mit der Taste ∧, ∨, oder die > gewünschte Funktion ein, und drücken Sie die Taste OK Ⓞ - Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste
4 Drücken Sie die Taste EXIT wenn Sie fertig sind.

Im Folgenden werden die verfügbaren Bildeinstellungen beschrieben.

• Energie sparen

Reduziert den Stromverbrauch, indem die maximale Bildschirmhelligkeit angepasst wird.

- Minimum/Mittel/Maximum

Wendet den vorgegebenen Modus Energie sparen an.

Bildmodus

Wählt den Bildmodus aus, der für die jeweilige Umgebung oder das Programm optimiert ist. Für jeden Modus können Sie auch erweiterte Optionen anpassen.

- Lebhaft

Maximiert die visuellen Effekte des Videos.

Verstärkt Kontrast, Helligkeit und Schärfe für die Anzeige lebhafter Bilder.

- Standard

Zeigt Bilder mit den Standardeinstellungen für Kontrast, Helligkeit und Schärfe an.

- Kino

Optimiert das Bild für die Spielfilmwiedergabe.

- Sport

Optimiert das Bild für die Wiedergabe bewegungsintensiver Sportarten durch Verstärkung der Primärfarben, so dass Aktionen dynamischer erscheinen.

- Spiel

Optimiert das Bild für schnelle Spiele.

- Expert1/Expert2

Menü zum Einstellen der Bildqualität, mit denen Experten und Liebhaber beste Bilder auf dem Projektor genießen können.

- Der Expert-Modus dient Experten für die Bildabstimmung zum Steuern und Abstimmen mithilfe eines bestimmten Bildes. Bei normalen Bildern sind die Effekte möglicherweise nicht offensichtlich.

- Kontrast

Passt den Unterschied zwischen hellen und dunklen Bereichen des Bildschirms an.

Helligkeit

Passt die gesamte Bildschirmhelligkeit an.

• Schärfe

Passt die Schärfe der Grenzen zwischen hell und dunkel an. Horizontale und vertikale Schärfe sind nur in den Modi Expert1/Expert2 verfügbar.

Farbe

Passt die Intensität aller Farben an.

• Tint Passt die Balance zwischen den Farben Rot und Grün an.
• Erweiterte Steuerung Passt die erweiterten Einstellungen an.
• Bildoption Legt optionale Einstellungen fest.
- Bild Zurücksetzen Setzt die benutzerdefinierten Werte zurück. Es wird jeder Bildmodus zurückgesetzt. Wählen Sie den Bildmodus, der auf die Grundeinstellungen zurückgesetzt werden soll.
- Format Passt die Bildgröße an.

Erweiterte Steuerung

• Dynamischer Kontrast

Passt den Kontrast und die Farbe auf die optimale Stufe entsprechend der Helligkeit des Bildschirms an.

• Dynamische Farbe

Passt die Farben für eine natürlichere Farbwiedergabe an.

Farbskala

Wählt den Farbbereich aus, der wiedergegeben werden kann.

• Standard: Zeigt die Originalfarben des Eingangssignals unabhängig von den Anzeigefunktionen an.
  — Breit: Nutzt den erweiterten Farbraum für die Anzeige.

Hautfarbe

Das Hautfarbenspektrum kann separat festgelegt werden, um die vom Benutzer definierte Hautfarbe anzuwenden.

• Farbe des Himmels

Die Farbe des Himmels wird separat festgelegt.

• Farbe des Grases

Das Spektrum für natürliche Farben (Wiesen, Berge usw.) kann separat festgelegt werden.

- Gamma

Legt die Tonwertkurve entsprechend der Ausgabe des Bildsignals im Verhältnis zum Eingangssignal fest.

* Je nach Eingangssignal und anderen Bildeinstellungen kann der Umfang der Elemente zum Anpassen variieren.

Experteneinstellung

• Dynamischer Kontrast

Passt den Kontrast und die Farbe auf die optimale Stufe entsprechend der Helligkeit des Bildschirms an.

Farbskala

Wählt den Farbbereich aus, der wiedergegeben werden kann.

• Standard: Zeigt die Originalfarben des Eingangssignals unabhängig von den Anzeigefunktionen an.
  — Breit: Nutzt den erweiterten Farbraum für die Anzeige.

- Konturenverstärkung

Für ein klareres und ausgeprägteres Bild mit natürlich dargestellten Kanten des Films.

Farbfilter

Filtert ein spezifisches Farbspektrum in RGB-Farben zur genauen Feinabstimmung der Farbsättigung und des Farbtons.

Farbtemp.

Im Expert -Modus können Sie die Optionen aller Modi anpassen.

Gamma: Einstellung von 1.9, 2.2, oder 2.4.

- a. Methode: 2-Punkt

• Muster: Innen, Außen
• Punkte: Tief, Hoch
• Rot/Grün/Blau: Der Einstellungsbereich für jede Farbe liegt zwischen -50 und +50.
• Auf alle Eingänge anwenden: Die Werte der Farbtemp. werden auf alle Eingangsmodi angewendet.

- b. Methode: 20-Punkt IRE

• Muster: Innen, Außen
• IRE (Institute of Radio Engineers) ist die Einheit zur Anzeige des Pegels eines Videosignals und kann auf 5,10,15, ... 100 eingestellt werden. Feinabstimmungen können wie folgt vorgenommen werden.
• Leuchtdichte: Der Einstellungsbereich liegt zwischen 50 und 500.
• Rot/Grün/Blau: Der Einstellungsbereich liegt zwischen -50 und +50.
• Auf alle Eingänge anwenden: Die Werte der Farbtemp. werden auf alle Eingangsmodi angewendet.

• Farbmanagement

Zur Anpassung der Farben Rot/Grün/Blau/Gelb/Türkis/Magenta. Mit dieser Funktion kann ein Experte unter Verwendung eines Testbilds die Farbtöne einstellen. Es können sechs Farben (Rot/Grün/Blau/Türkis/Magenta/Gelb) einzeln angepasst werden, ohne die Einstellung der anderen Farben zu beeinflussen. Möglicherweise erkennen Sie die Änderungen der Farbeinstellungen auf einem normalen Bild nicht.

- Sättigung Rot/Grün/Blau/Türkis/Magenta/Gelb, Farbton Rot/Grün/Blau/Türkis/Magenta/Gelb, Leuchtdichte Rot/Grün/Blau/Türkis/Magenta/Gelb: Der Einstellungsbereich liegt jeweils zwischen -30 und +30.

* Je nach Eingangssignal und anderen Bildeinstellungen kann der Umfang der Elemente zum Anpassen variieren.

Bildoption

• Rauschunterdrückung

Unterdrückt das Bildschirmrauschen im Video.

• MPEG-Rauschunterdrückung

Eliminiert das beim Erstellen von digitalen Bildsignalen generierte Rauschen.

• Schwarzwert

Passt die Helligkeit oder Dunkelheit der Projektion entsprechend dem Schwarzwert des Bildeingangs mithilfe der Dunkelheit (des Schwarzwerts) der Projektion an.

Echtes Kino

Optimiert den Bildschirm für Spielfilme.

• Farbtemp.

Stellt die Farben der Anzeige insgesamt entsprechend Ihren Vorlieben ein. Wählen Sie zwischen Warm, Natürlich, Kalt oder Mittel.

Einstellungen unter AUDIO

1 Drücken Sie die Taste SETTINGS
2 Navigieren Sie mit der Taste ∧, ∨, oder zu BILD, und drücken Sie die Taste OK Ⓞ.
3 Stellen Sie mit der Taste ∧, ∨, oder die > gewünschte Funktion ein, und drücken Sie die Taste OK Ⓞ - Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste
4 Drücken Sie die Taste EXIT wenn Sie fertig sind.
1 Drücken Sie die Taste SETTINGS
2 Navigieren Sie mit der Taste ∧, ∨, oder zu BILD, und drücken Sie die Taste OK Ⓞ.
3 Stellen Sie mit der Taste ∧, ∨, oder die > gewünschte Funktion ein, und drücken Sie die Taste OK Ⓞ - Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste
4 Drücken Sie die Taste EXIT wenn Sie fertig sind.

Im Folgenden werden die verfügbaren Audioeinstellungen beschrieben.

- Ton-Modus

Wählt den Ton-Modus aus.

- Standard

Passend für alle Video-Arten.

— Nachrichten / Musik / Kino / Sport / Spiel Optimiert den Ton passend zum festgelegten Genre.

Im Folgenden werden die verfügbaren Audioeinstellungen beschrieben.

• Klangeffekt

Der Benutzer kann verschiedene Klangeffekte auswählen.

- Klare Stimme II

Stellt die vom Projektor übertragene Stimme so ein, dass sie klar und deutlich ist.

- Virtueller Raumklang

Die proprietäre Audio-Technologie von LG ermöglicht praktisch 5.1 -Kanal-Surround-Sound über zwei Lautsprecher.

- Virtueller Raumklang kann nicht ausgewählt werden, wenn Klare Stimme II aktiviert ist.

- Equalizer

Passt die Lautstärke mithilfe des Equalizers an Ihre Vorlieben an.

• Audio-Frequenz (100 Hz/300 Hz/1 kHz/3 kHz/10 kHz): Der Einstellungsbereich liegt zwischen -10 und 10.

- Grundeinstellung: Schaltet die vom Benutzer ausgewählte Option für Stimme zurück auf die Grundeinstellung.

- Balance

Stellt die Balance zwischen linkem und rechtem Lautsprecher ein.

- Grundeinstellung

Initialisieren Sie den angewendeten Effekt im Menü Klangeffekt.

• Auto. Lautstärke

Stellt die Lautstärke automatisch ein.

Ton aus

Stellt den Audioausgang des Projektors ein.

— Beamer-Lautsprecher

Die Tonausgabe erfolgt über den Projektor-Lautsprecher.

- Externer Lautsprecher (Optisch)

Die Tonausgabe erfolgt über den Lautsprecher, der mit dem optischen Anschluss verbunden ist.

• Digitale Audioausgabe: Stellt Digitale Audioausgabe ein.

- Bluetooth Die Audioausgabe erfolgt über das Bluetooth-Headset.

Aktivieren Sie zuerst Bluetooth.

- Gerät suchen

Suchen Sie nach dem Gerät, mit dem Sie eine Verbindung herstellen möchten.

- Liste registrierter Geräte

Verbundene Geräte werden in der Liste registrierter Geräte

gespeichert. Die gespeicherte Liste registrierter Geräte kann angezeigt werden.

AV-Sync. anp.

Synchronisiert Video und Audio direkt, wenn sie nicht übereinstimmen. Wenn Sie AV-Sync. anp. auf Ein schalten, können Sie die Tonausgabe (Projektor-Lautsprecher oder SPDIF) an das Bild anpassen.

- Beamer-Lautsprecher

Stellt die Tonsynchronisation des eingebauten Projektor-Lautsprechers ein. Mit den Tasten „+“ und „-“ kann die Audioausgabe mit dem Video synchronisiert werden.

- Externe Lautsprecher

Anpassung der Tonsynchronisation für externe Lautsprecher, etwa für mit dem digitalen Audioausgabeanschluss verbundene Lautsprecher, LG-Audiogerät, Projektorlautsprecher, SPDIF und Kopfhörer.

Mit den Tasten „+“ und „-“ kann die Audioausgabe mit dem Video synchronisiert werden.

- Bluetooth

Passt die Synchronisation zwischen dem Video und der Audioausgabe des Bluetooth-Geräts an.

• Diese Funktion ist nur verfügbar, wenn ein Bluetooth-Gerät verbunden ist.
  • Die Audio-Synchronisierung kann je nach Hersteller variieren.
• Wenn Video und Musik von einem verbundenen USB-Laufwerk wiedergegeben wird, kann AV-Sync. anp. auch über das Menü Wählen Sie die Audio-Einstellungen aus. eingestellt werden.

- Bypass

Gibt Übertragungssignale oder Audiosignale eines externen Geräts ohne Audioverzögerung wieder. Audiosignale werden möglicherweise schneller als Videosignale wiedergegeben, da die Verarbeitung der Videosignale des Projektors länger dauert.

Einstellungen unter ZEIT

1 Drücken Sie die Taste SETTINGS.
2 Navigieren Sie mit der Taste ∧, ∨, oder zu ZEIT, und drücken Sie die Taste OK Ⓞ.
3 Stellen Sie mit der Taste ∧, ∨, oder die> gewünschte Funktion ein, und drücken Sie die Taste OK - Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste
4 Drücken Sie die Taste EXIT wenn Sie fertig sind.

Im Folgenden werden die verfügbaren Zeiteinstellungen beschrieben.

- Sleep Timer

Schaltet den Projektor nach einer festgelegten Anzahl von Minuten aus. Zum Abbrechen des Sleep Timer, wählen Sie Aus.

• Autom. Aus

Wenn der Projektor kein Signal empfängt oder keine Eingabe über die Tasten erfolgt, schaltet er sich nach Ablauf der eingestellten Zeit automatisch ab.

• Automat. Standby

Schaltet den Projektor nach dem Verstreichen einer festgelegten Zeit automatisch aus, wenn keine Eingabe über die Tasten erfolgt.

Einstellungen unter DRAHTLOS

1 Drücken Sie die Taste SETTINGS.
2 Navigieren Sie mit der Taste ∧, ∨, oder zu > DRAHTLOS, und drücken Sie die Taste OK
3 Stellen Sie mit der Taste ∧, ∨, oder die > gewünschte Funktion ein, und drücken Sie die Taste OK Ⓞ - Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste
4 Drücken Sie die Taste EXIT wenn Sie fertig sind.

Im Folgenden werden die verfügbaren Drahtlos-Einstellungen beschrieben.

- SCREEN SHARE Mit der Funktion SCREEN SHARE wird der Bildschirm des verbundenen Geräts angezeigt. Hier können Sie die SCREEN SHARE-ID überprüfen.

• Gruppe Dies ist die Gruppeneinstellung für jedes Gerät, das die Funktion SCREEN SHARE unterstützt. Wenn die WLAN-Verbindung schwach oder instabil ist, passen Sie die Gruppeneinstellung an, um das Problem zu beheben.
  — Kanal Sie können das Programm ändern, das für drahtlose Verbindungen verwendet wird.

• Programme suchen: Wählen Sie die Kanalsuchmethoden.

Automatisch: Der Projektor sucht nach verfügbaren Kanälen und wählt automatisch den am wenigsten verwendeten Kanal.

Manuell: Sie können einen Kanal manuell auswählen.

- Kanal: Dies wird angezeigt, wenn Programme suchen auf Manuell eingestellt ist. Jetzt können Sie eine Kanalnummer auswählen.

Einstellungen unter OPTION 1

1 Drücken Sie die Taste SETTINGS.
2 Navigieren Sie mit der Taste ∧, ∨, oder zu > OPTION 1, und drücken Sie die Taste OK
3 Stellen Sie mit der Taste ∧, ∨, oder die> gewünschte Funktion ein, und drücken Sie die Taste OK — Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste

4 Drücken Sie die Taste EXIT wenn Sie fertig sind.

Im Folgenden werden die unter „Option 1“ verfügbaren Einstellungen beschrieben.

• Sprache(Language) Wählt die gewünschte Menüsprache aus.
  • DivX(R) VOD Legt alle Einstellungen für DivX fest.
• Werkseinstellung Setzt alle Projektoreinstellungen auf die standardmäßigen Werkseinstellungen zurück. Schalten Sie während der Initialisierung das Gerät nicht aus.
• Moduseinstellung Wählen Sie Standard oder Demo im Geschäft. Bei privater Nutzung wählen Sie bitte Standard. Der Modus Demo im Geschäft ist für Vorführzwecke im Geschäft vorgesehen.

Einstellungen unter OPTION 2

1 Drücken Sie die Taste SETTINGS.
2 Navigieren Sie mit der Taste ∧, ∨, oder zu > OPTION 2, und drücken Sie die Taste OK
3 Stellen Sie mit der Taste ∧, ∨, oder die > gewünschte Funktion ein, und drücken Sie die Taste OK Ⓞ - Um zum vorherigen Modus zurückzukehren, drücken Sie die Taste
4 Drücken Sie die Taste EXIT wenn Sie fertig sind.

Im Folgenden werden die unter OPTION 2 verfügbaren Einstellungen beschrieben.

• Kantenanpassung

Kantenanpassung passt die rechte, linke, obere und untere Breite des projizierten Bildes an, wenn aufgrund einer Neigung der Leinwand das projizierte Bild und die Leinwand nicht rechtwinklig zueinander stehen.

• Autom. Trapez(Vertical)

Mit der Funktion Autom. Trapez(Vertikal) kann eine rechteckige Anzeige erreicht werden, indem die Trapeznummer automatisch eingestellt wird, wenn das Bild durch Neigung des Projektors trapezförmig dargestellt wird.

— Ein: Stellt die Trapeznummer automatisch ein.
— Aus: Stellt die Trapeznummer manuell ein.

• Projektions Modi

Mit dieser Funktion wird das projizierte Bild auf den Kopf gestellt bzw. horizontal gedreht.

• Wählen Sie die Einstellung Rück, wenn das Bild auf die Rückseite einer separat erhältlichen transparenten Leinwand projiziert wird.
• Wählen Sie die Einstellung Decke, Front, wenn das Gerät an der Decke montiert wird.
  — Falls Projektions Modi auf Decke, Rück/Decke, Front eingestellt ist, wird die Tonausgabe über die Lautsprecher links/rechts automatisch vertauscht.

• Höhenlagen-Modus

Wenn der Projektor in einer Höhe über 1200 Meter verwendet wird, schalten Sie bitte diesen Modus ein. Andernfalls kann sich der Projektor überhitzen, oder die Schutzfunktion kann aktiviert werden. Wenn dies geschieht, schalten Sie den Projektor aus, und schalten Sie ihn nach ein paar Minuten wieder ein.

• Leeres Bild

Wählt einen Hintergrund für ein leeres Bild aus.

Auto Power

Schaltet den Projektor automatisch ein, wenn das Netzteil angeschlossen wird.

— Ein: Wenn das Netzteil des Projektors an das Netz angeschlossen wird, schaltet sich der Projektor automatisch ein.
— Aus: Wenn das Netzteil des Projektors an das Netz angeschlossen wird, schaltet sich der Projektor in den Standby-Modus.

- Selbstdiagnose

Unterstützt die Fehlerbehebung bei Funktionsproblemen, die während der Verwendung des Produkts auftreten können.

* Wenn der Eingang auf SCREEN SHARE eingestellt worden ist, sind die folgenden Funktionen deaktiviert und können nicht verwendet werden: Kantenanpassung, Projektions Modi und Autom. Trapez(Vertikal).

LG

Life's Good
