BEDIENUNGSANLEITUNG TF 6000 PVRE TOPFIELD

1.1 Funktionen 2
1.2 Bedienung des Digitalreceivers 3
1.2.1 Die Vorderseite .... 3
1.2.2 Die Fernbedienung 4
1.3 Was ist ein Common Interface? 7

2 Installation 9

2.1 Auspacken....9
2.2 Sicherheitshinweise 9
2.3 Anschl üsse auf der Rückseite 11
2.4 Anschluss Ihres Digitalreceivers 13
2.4.1 Anschluss der Antenne 13
2.4.2 Anschluss an Ihren Fernseher 14

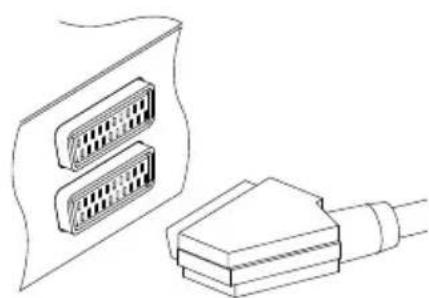

2.4.3 Anschluss an den Videorecorder ..... 17
2.4.4 Einlegen der Batterien in die Fernbedienung ..... 17

3 Vorzugseinstellungen 19

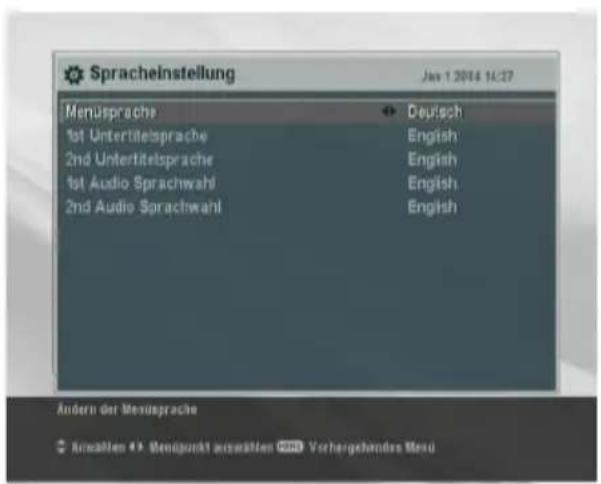

3.1 Spracheinstellungen 19

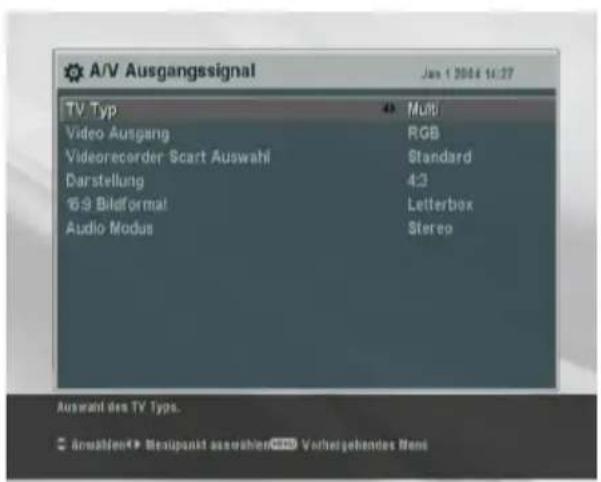

3.2 Video- und Audioeinstellungen ..... 20
3.2.1 TV-Standard 21

3.2.2 Farbmodell 22
3.2.3 Videorecorder 22

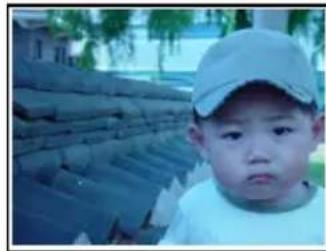

3.2.4 Fernseh-Bildseitenformat 23
3.2.5 Audio-Modus 24

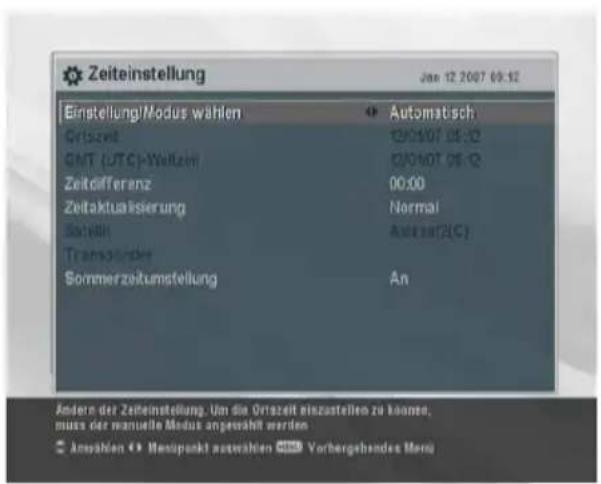

3.3 Einstellung der Ortszeit 24

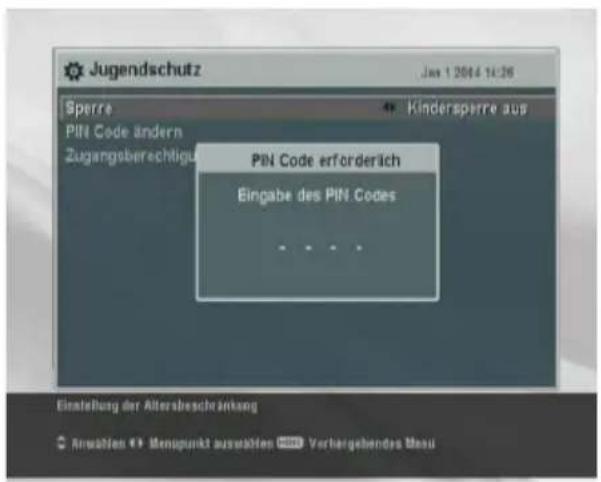

3.4 Jugendschutz 26
3.5 Anpassung der OSD-Men üanzeige 27
3.6 Verwendung der Timeshift-Funktion 28
3.7 Einstellungen für den MediaHighway Programmführer .... 28

4 Kanalsuchlauf 30

4.1 Suche von Rundfunksendern 30

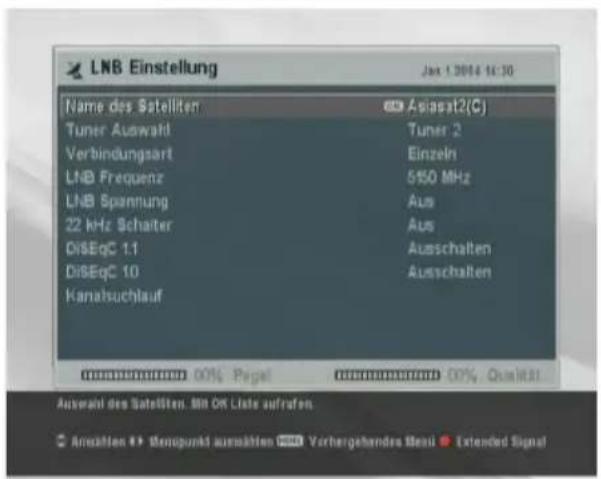

4.1.1 Konfigurierung der LNB-Einstellungen. 31

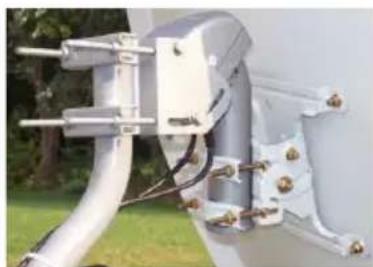

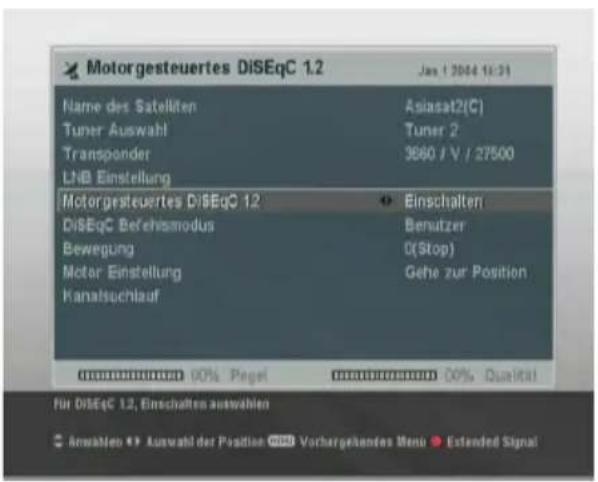

4.1.2 Konfigurierung der DiSEqC 1.2 Einstellungen ..... 33
4.1.3 Konfigurierung der USALS-Einstellungen ..... 35

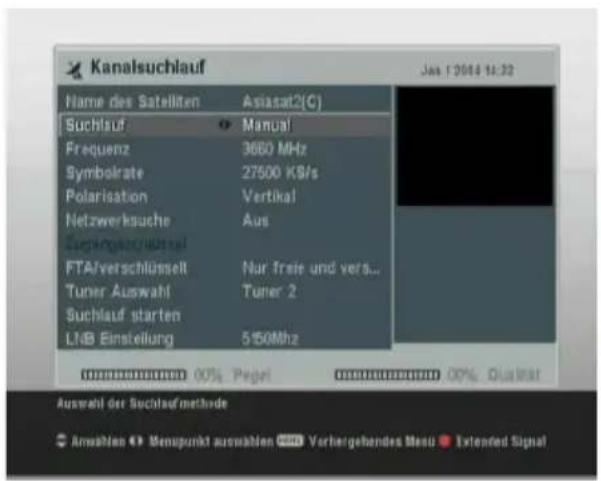

4.1.4 Suche von Sendern 36

4.2 Kopieren von Sendeern 39
4.3 Zur ücksetzen in die Werkseinstellungen ..... 40

5 Täglicher Gebrauch 41

5.1 Lautst ärkeregelung 41

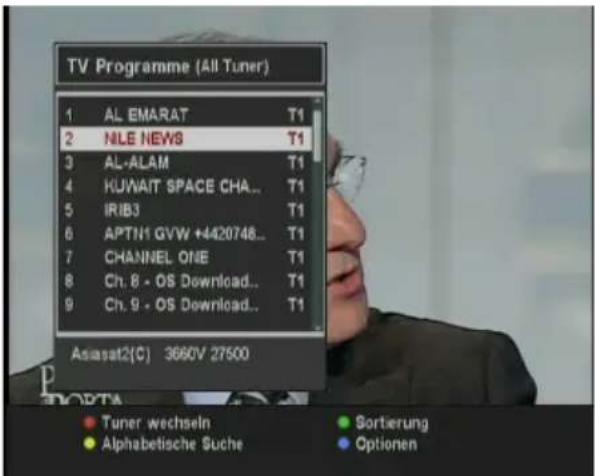

5.2 Fernsehen schauen 41

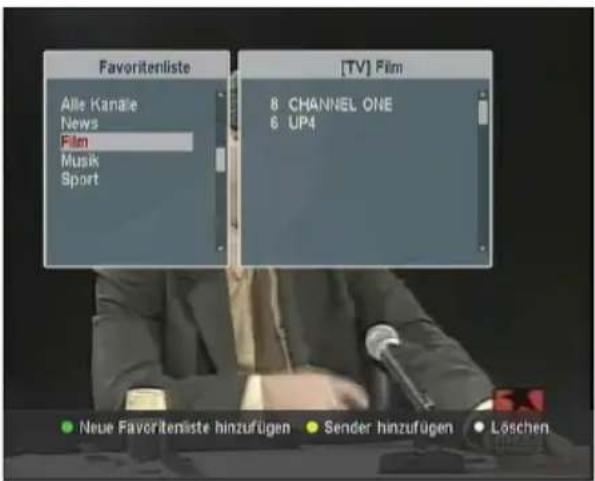

5.2.1 Favoritensender ansehen ..... 44

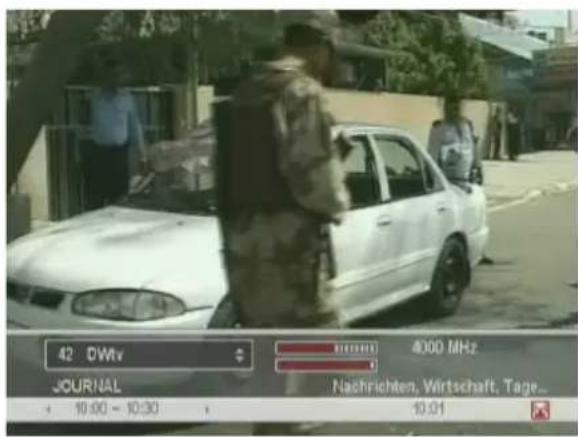

5.2.2 Ansehen von Programminformationen ..... 45
5.2.3 Auswahl des Audiokanals 46
5.2.4 Auswahl der Untertitel 46
5.2.5 Videotext ansehen 47

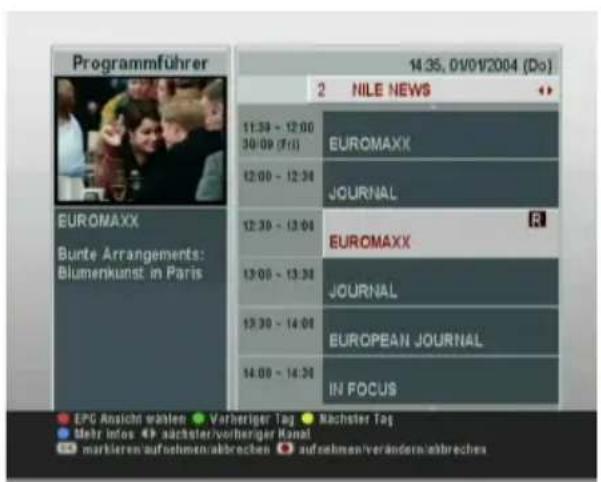

5.3 Nutzung des Elektronischen Programmf ührers ..... 47

5.4 Sender mit Bildauswahl ansehen 48

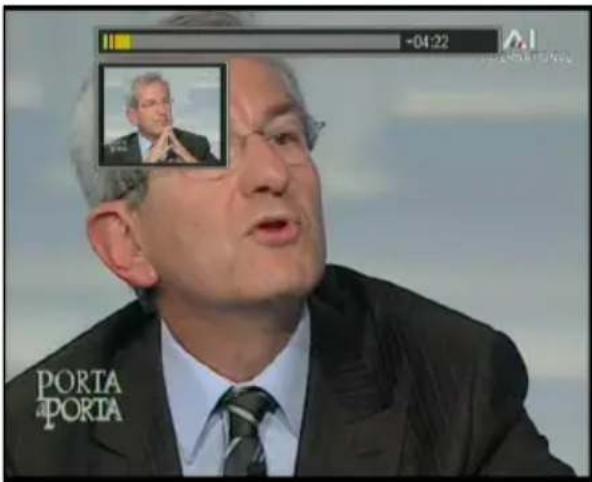

5.5 Nutzung der Timeshift-Funktion 49
5.6 Benutzung der Funktion Bild-im-Bild 50

6 Senderlisten 52

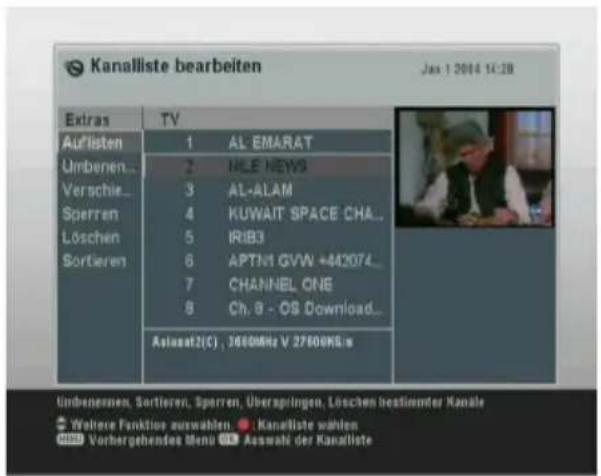

6.1 Bearbeiten der Senderliste 52

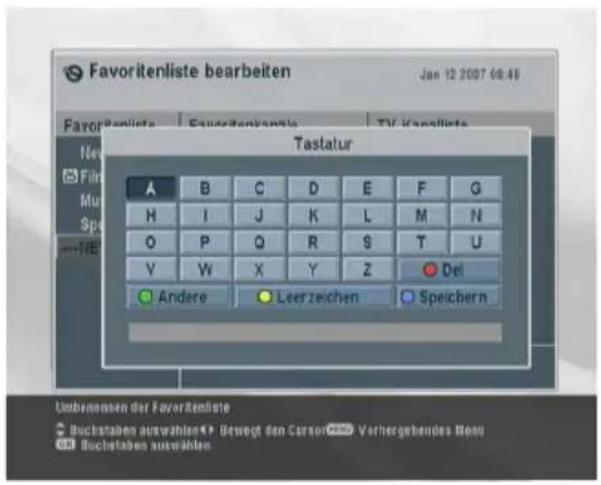

6.2 Bearbeiten der Favoritenliste 54
6.3 Übertragung von Receiverdaten 56

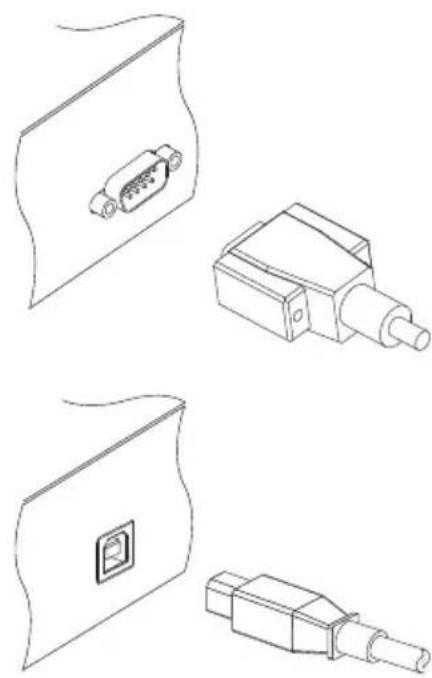

6.4 Bearbeiten von Kanalinformationen auf Ihrem Computer . . . 57

6.4.1 Bearbeiten der Satelliten- und Transponderliste ..... 59

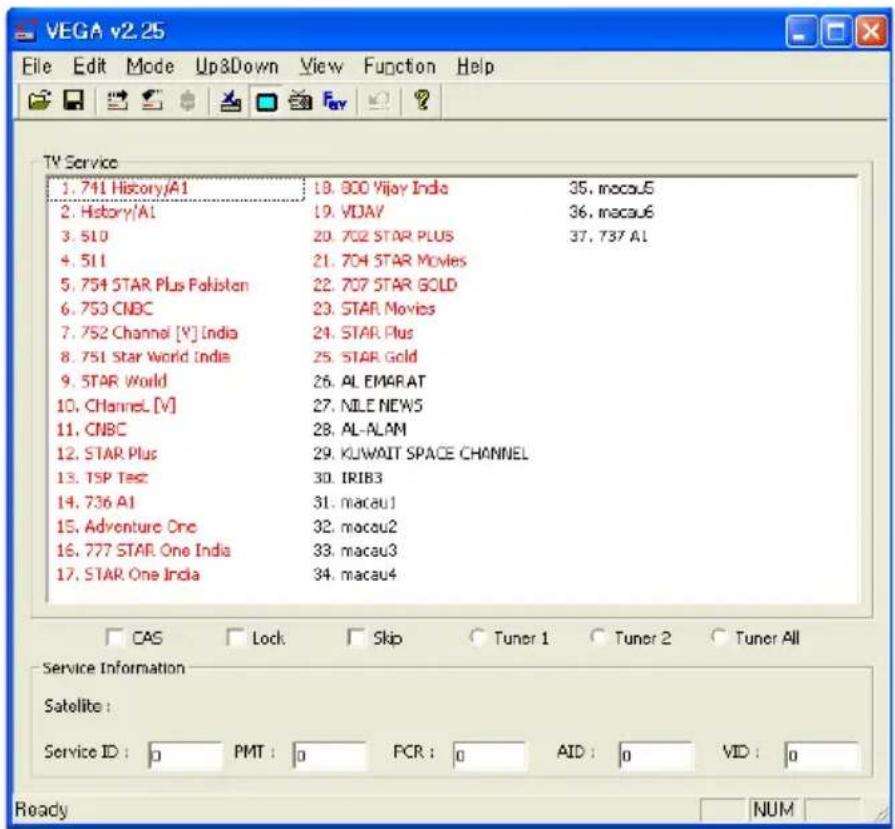

6.4.2 Bearbeiten der Fernseh- und Radiosenderliste ..... 61

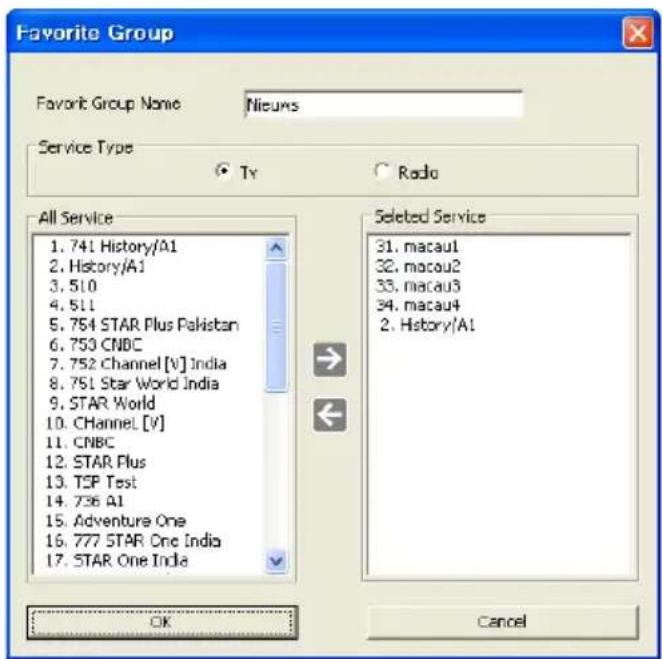

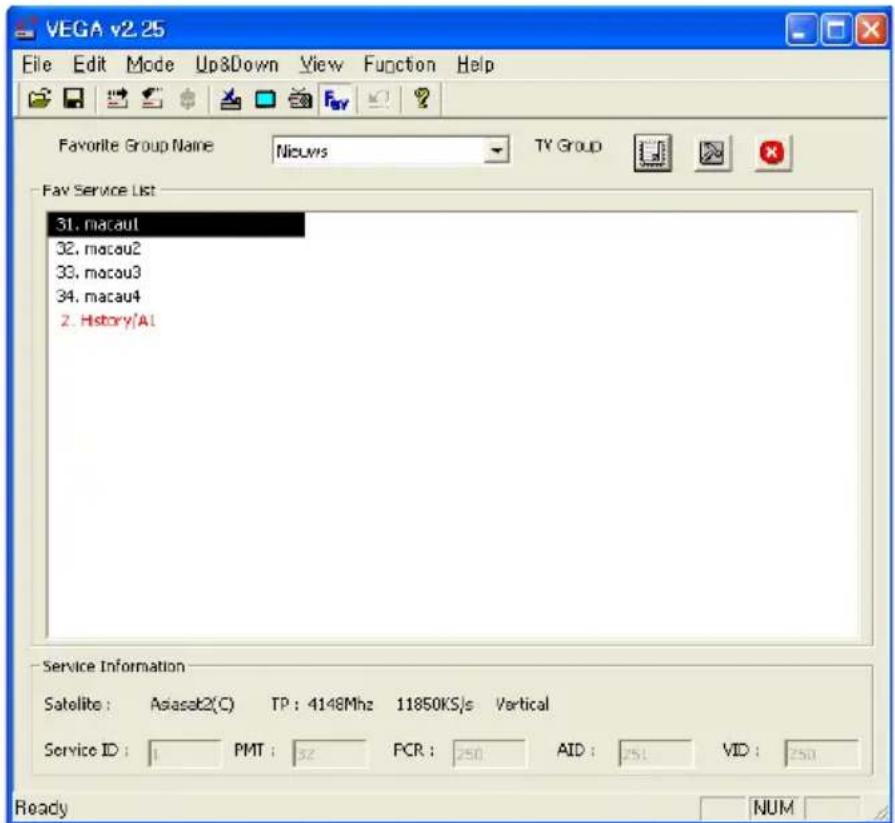

6.4.3 Bearbeitung der Favoritenliste 62

7 Aufnahme und Wiedergabe 65

7.1 Aufnehmen eines Programmes 66

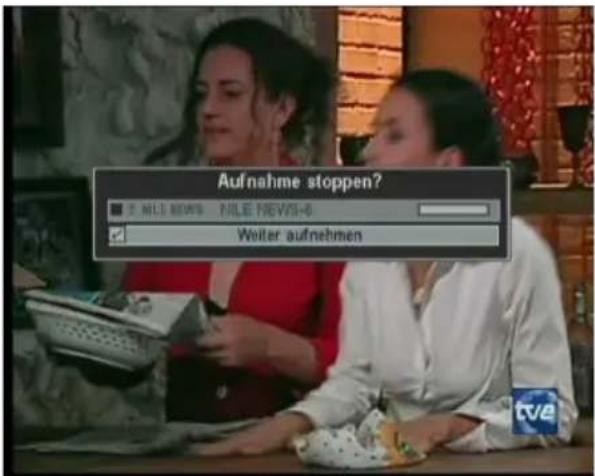

7.1.1 Sofortaufnahme 66
7.1.2 Timeraufnahme 68
7.1.3 Planen einer Aufnahme mithilfe des Programmführers 71
7.1.4 Aufnahme eines Timeshift-Programmes ..... 72
7.1.5 Aufnahme eines Pay-TV-Programmes ..... 72

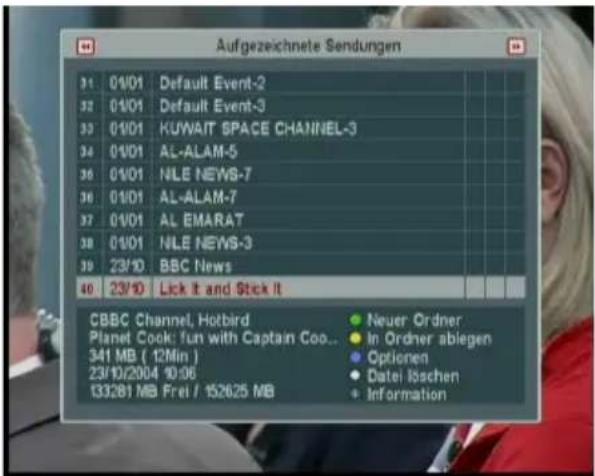

7.2 Dateiarchiv 73
7.3 Wiedergabe einer Aufnahme 76

7.3.1 Wiedergabe in Zeitlupe 77
7.3.2 Wiedergabe im Zeitraffer 77

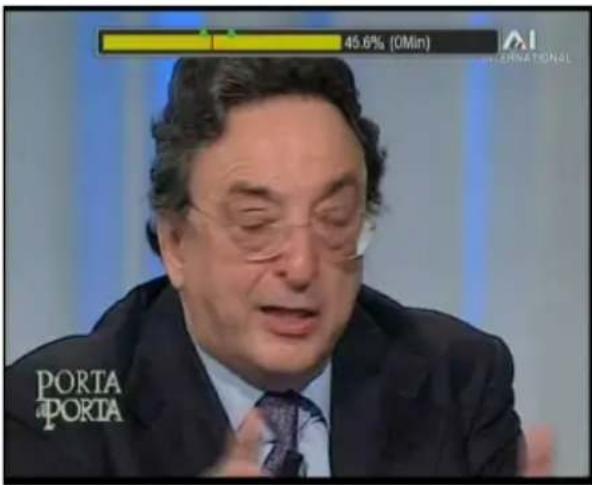

7.3.3 Ein Bookmark (Lesezeichen) setzen 78
7.3.4 Wiederholte Wiedergabe einer Aufnahme ..... 78
7.3.5 Wiedergabe von Aufnahmen in Reihenfolge ..... 79
7.3.6 Wiedergabe einer verschl üsselten Aufnahme ..... 80

7.4 Bearbeiten einer Aufnahme 80
7.5 Kopieren einer Aufnahme 81
7.6 MP3-Wiedergabe 82

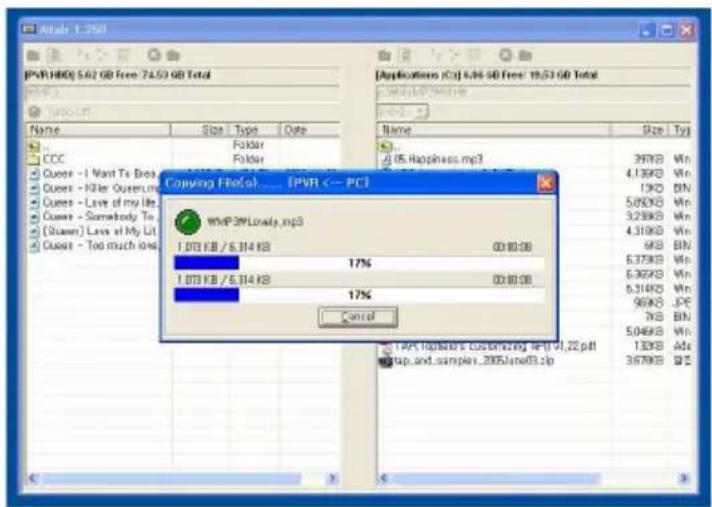

7.7 Übertragung von Aufnahmedateien 82
7.8 Formatieren der Festplatte 84

8 Zugriff auf den Digitalreceiver 86

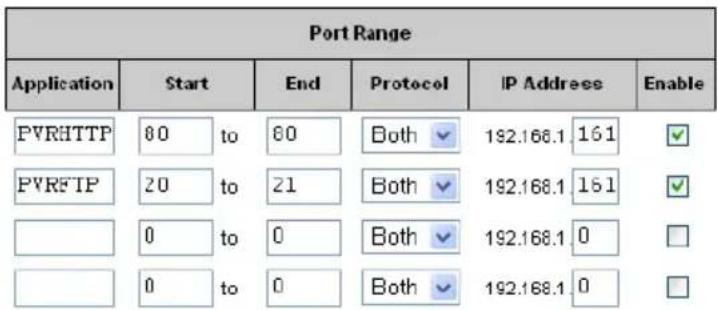

8.1 Konfigurierung des Routers 87

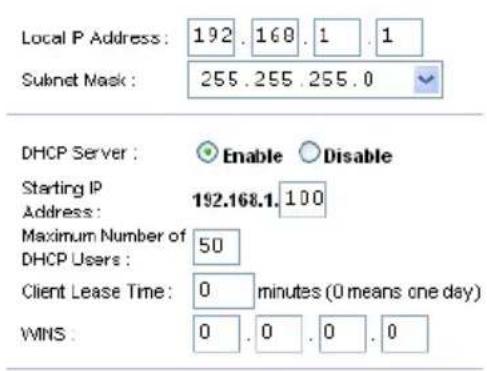

8.1.1 Lokaler Zugriff 87

8.1.2 Zugriff von außerhalb 88

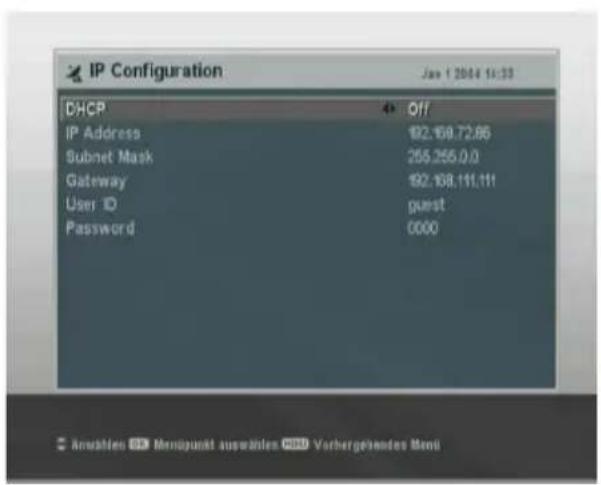

8.2 Konfigurierung des Digitalreceivers 89

8.3 Zugriff auf den Webserver 91

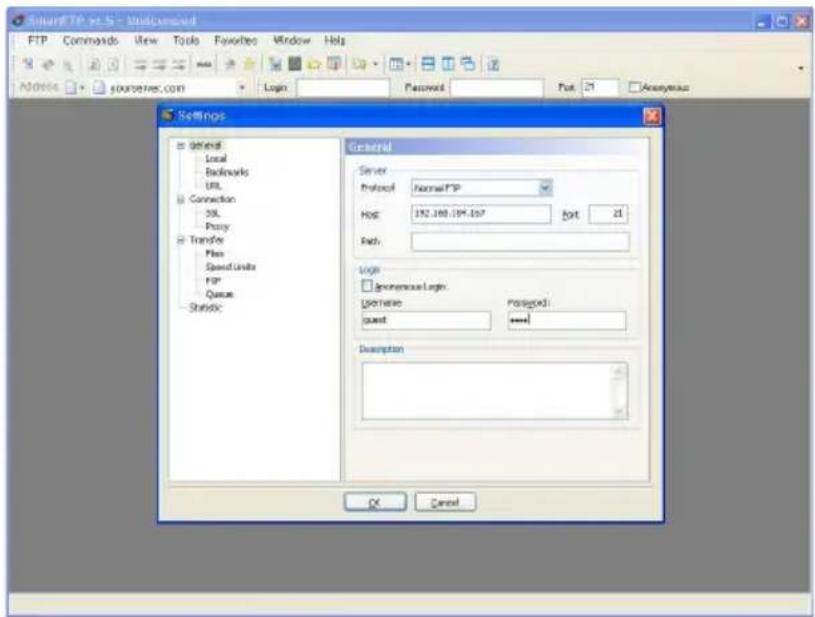

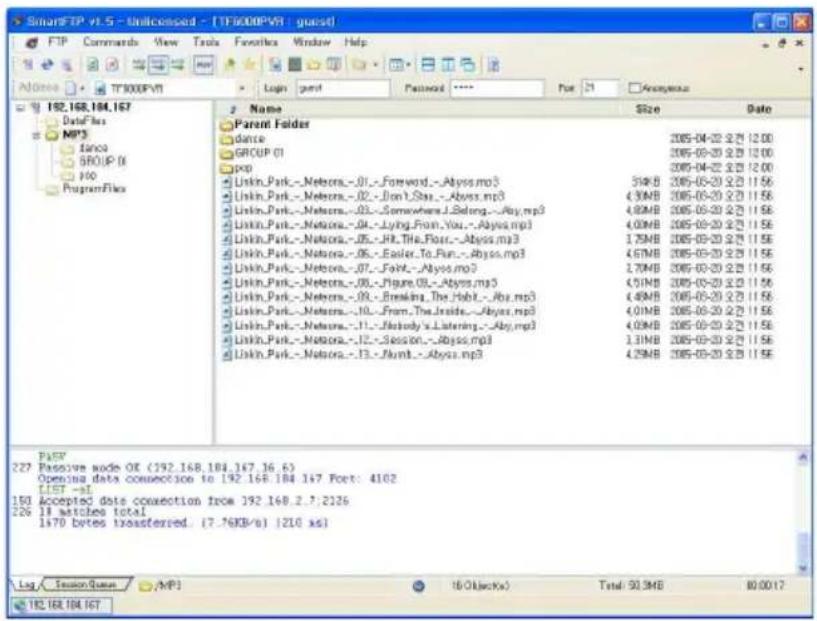

8.4 Zugriff auf den FTP-Server 93

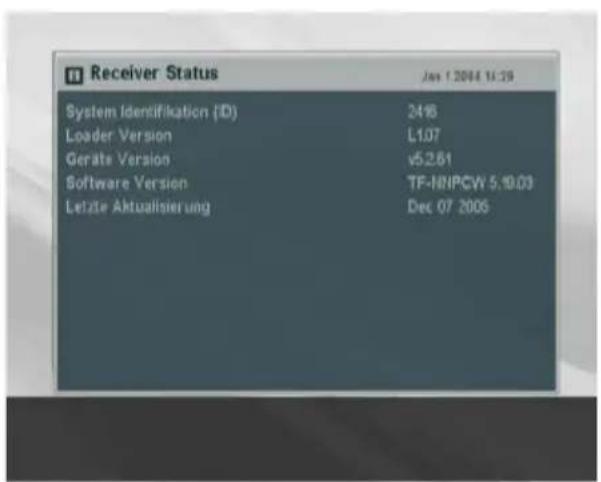

9 Aktualisierung der Firmware 95

9.1 Über Satellit 96

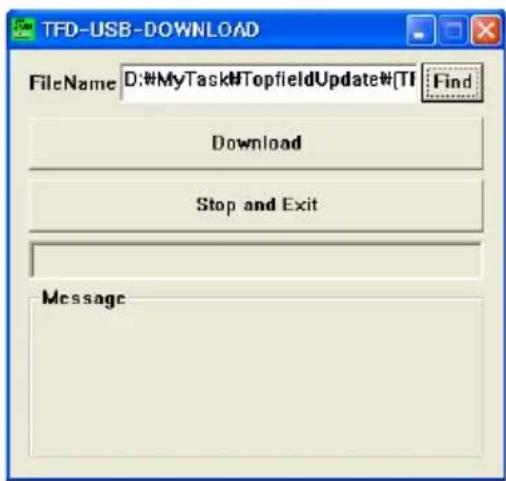

9.2 Über den USB-Anschluss Ihres Computers 96

9.3 Über Ihren Computer und die Schnittstelle RS-232 ..... 97

9.4 Über einen anderen Digitalreceiver 98

Index 100

Kapitel 1

Einf "uhrung

Dieser Digitalreceiver des Modells TF 6000 PVRE entspricht dem internationalen Standard Digital Video Broadcasting (DVB) und kann digitale Rundfunk übertragungen empfangen. Dafür benötigen Sie eine Antenne, die entsprechend installiert sein muss.

HINWEIS

Normalerweise entspricht ein Kanal einer Frequenz. Im Gegensatz zu analogen Übertragungen werden jedoch digitale Übertragungen nicht immer ihrer eigenen Frequenz zugewiesen. Stattdessen werden zahlreiche Fernseh- und Radioübertragungen über eine einzige Frequenz übermittelt. Die Frequenz wird bei digitalen Übertragungen gew öhnlich als Transponder bezeichnet. Um Verwirrungen zu vermeiden, verwenden wir in diesem Dokument vorzugsweise die Bezeichnung Sender und nicht Kanal, um auf eine Fernseh- oder Radioübertragung hinzuweisen.

1.1 Funktionen

Der Digitalreceiver TF 6000 PVRE ist mit folgenden Funktionen ausgestattet:

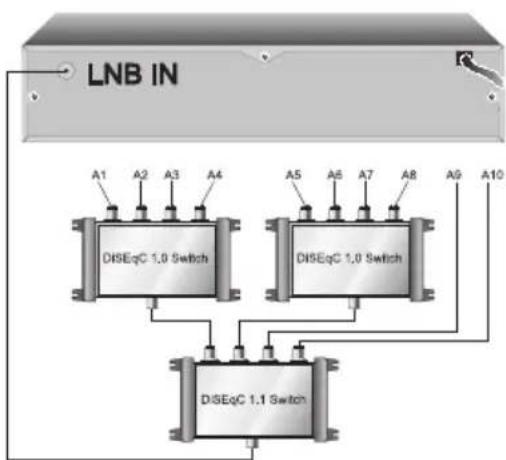

• Er unterst ützt DiSEqC 1.0, DiSEqC 1.1, DiSEqC 1.2 und USALS.
• Es k önnen bis zu 5000 Fernseh- und Radiosendungen gespeichert werden.
• Ein Elektronischer Programmf ührer erm öglicht einen Überblick über das Programm der nächsten Stunden.

- Sie k önnen die Senderliste bearbeiten.

- Sie k önnen Ihre eigene Favoritenliste erstellen.

- Sie k önnen die Informationen zum laufenden Fernseh- oder Radioprogramm ansehen.

- Sie k önnen die Firmware des Digitalreceivers auf den neuesten Stand bringen. Diese Aktualisierungen werden vom Hersteller bereitgestellt.

- Sie k önnen einen von Ihnen gew ünschten Fernsehsender aufnehmen, w ährend Sie sich gleichzeitig eine andere Sendung ansehen.

- Die hohe Speicherkapazität der integrierten Festplatte ermöglicht es Ihnen, bis zu 40 Stunden Material—falls mit 80 GB Festplatte ausgestattet—in ausgezeichneter Bild- und Tonqualität aufzunehmen.

- Timeshift ist ein besonderes technisches Merkmal. Sie können das laufende Programm anhalten und es zu einem späteren Zeitpunkt weiter ansehen. Sie können jede beliebige Stelle des aktuellen Programmes durch die Vorwärts- oder Rückwärtssuchfunktion schnell finden.

1.2 Bedienung des Digitalreceivers

Der Digitalreceiver wird mithilfe der Fernbedienung und den Tasten an der Vorderseite des Gerätes bedient.

HINWEIS

Ist der Digitalreceiver ausgeschaltet, aber mit dem Stromnetz verbunden, bezeichnen wir dies als den Standby-Modus. Ist er eingeschaltet, bezeichnen wir dies als Betriebsmodus. Sie sollten den Digitalreceiver stets mit dem Stromnetz verbunden haben, damit er Timeraufnahmen jederzeit durchführen kann.

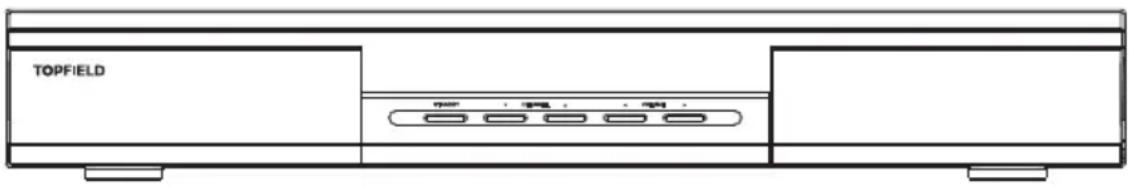

1.2.1 Die Vorderseite

Auf der Vorderseite des Digitalreceivers finden Sie Tasten, mit denen der Digitalreceiver bedient werden kann. Anzeigelämpchen und ein Display zeigen den Status an. Sie werden folgendermaßen benutzt:

TOPFIELD

STANDBY Taste Taste zum Umschalten des Digitalreceivers zwischen Standby-Modus und Betriebsmodus.

CHANNEL ▲, ▼ Tasten Tasten zum Umschalten auf den nächsten oder vorigen Sender. Sie werden auch benutzt, um in Menüs und interaktiven Bildschirmen zu navigieren.

VOLUME ◀, ▶ Tasten Tasten zum Erh öhen bzw. Verringern der Lautst ärke. Sie werden auch verwendet, um die Optionen für einen Men üpunkt zu verändern.

Status Anzeige zum Anzeigen der aktuellen Zeit im Standby-Modus und des aktuellen Status des Digitalreceivers im Betriebsmodus.

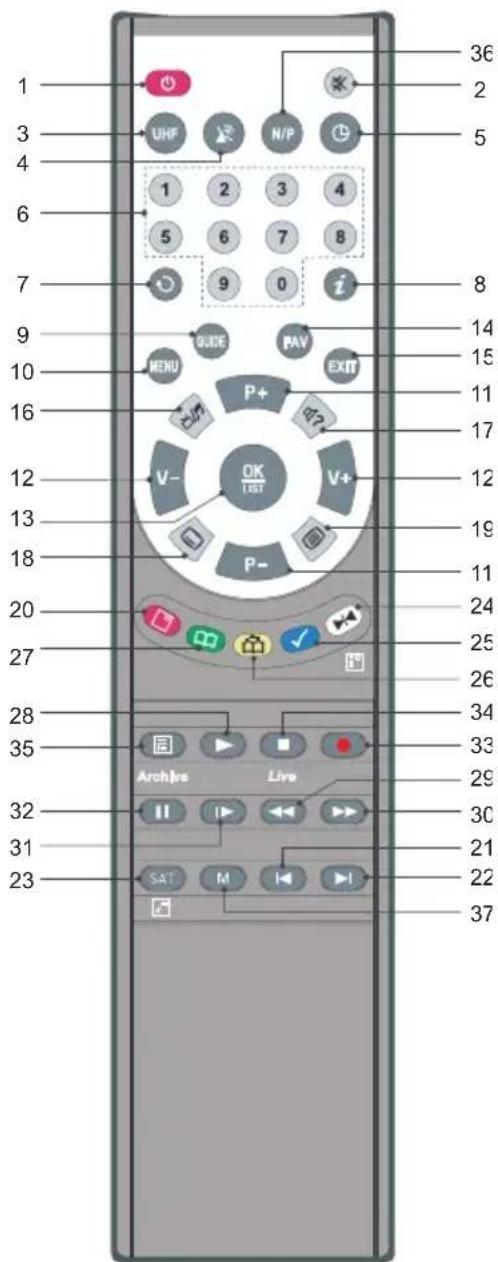

1.2.2 Die Fernbedienung

1 2 3 4 6 7 9 10 16 12 13 18 20 27 28 35 32 31 23 36 2 5 1 2 3 4 5 6 7 8 9 0 i GUIDE PAV EXIT MENU P+ V- OK LIST V+ P- Archives Live SAT M I 34 33 29 30 21 22 37

① Taste Taste zum Umschalten des Digitalreceivers zwischen Standby-Modus und Betriebsmodus.

② ✕ schaltet den Ton tempor är aus. Betätigen Sie die Taste noch einmal, um den Ton wieder einzuschalten.

③ UHF ist für dieses Modell nicht verfügbar.

④ Taste zum Umschalten des Ausgangs vom TV SCART-Anschluss zwischen dem Digitalreceiver und dem angeschlossenen Gerät zum VCR SCART-Anschluss. Siehe § 3.2.3 für ausführliche Erläuterungen.

⑤ Taste zum Einstellen der automatischen Abschaltung (Sleep-Timer).

⑥ Zifferntasten für die Eingabe von Sendernummern und die Auswahl von Menüoptionen.

⑦ Taste zum Umschalten zwischen dem aktuell eingeblendeten Sender und dem zuvor gesehenem Sender.

⑧ i Taste zum Einblenden von ausführlicheren Informationen zum aktuellen Programm oder einem Programm,

das im Elektronischen Programmf ührer markiert wurde.

⑨ GUIDE Taste zum Einblenden des Elektronischen Programmführers.

⑩ MENU Taste Taste zur Anzeige des Hauptmen üs. Sie wird auch benutzt, um von einem Untermen ü in das vorangegangene Menü zurückzukehren.

⑪ P+ P- Tasten Tasten zum Umschalten auf den nächsten oder vorigen Sender. Sie werden auch benutzt, um in Menüs und interaktiven Bildschirmen zu navigieren.

⑫ V+ V- Tasten Tasten zum Erh öhen bzw. Verringern der Lautstärke. Sie werden auch verwendet, um die Optionen für einen Menüpunkt zu verändern.

⑬ OK Taste Taste zum Einblenden der Senderliste. Sie wird auch benutzt, um Menüpunkte auszuwählen.

⑭ FAV Taste zum Einblenden der Favoritenliste.

⑮ EXIT Taste zum Verlassen des aktuellen Bildschirms.

⑯ Taste zum Umschalten zwischen Fernseh- und Radiosendern.

⑰ Taste zum Auswählen eines Audiotitels mit Tonmodus oder eines Videotitels des Bildauswahlprogramms.

⑱ Taste zur Auswahl einer Untertitelspur.

⑲ Taste zum Einblenden des Videotexts.

⑳ Taste zum Einblenden, Verkleinern oder Verstecken des Nebenbildes. Siehe § 5.6 für ausführliche Erläuterungen.

②1 Taste zum Wechseln der Position des Nebenbildes entgegen dem Uhrzeigersinn.

②2 Taste zum Wechseln der Position des Nebenbildes im Uhrzeigersinn.
②3 SAT Taste zum Anzeigen der Satellitenliste mit Senderliste sowie zum Wechsel zwischen Nebenbild und Hauptbild. Siehe § 5.6 für ausführliche Erläuterungen.
②4 Taste zum Einblenden der Senderliste für das Nebenbild oder zum Festlegen eines Blocks für die Wiederholung der Wiedergabe.
⑲ Taste zum Bearbeiten einer Aufnahme.
⑳ Taste zur Wiedergabe ab der n ächsten Bookmark-Position.
⑳ Taste zum Erstellen eines Bookmarks (Lesezeichens) während der Wiedergabe oder beim Timeshift.
⑳ Taste zur Wiedergabe eines aufgenommenen Programms oder zum Einblenden der Fortschrittsanzeige für die Navigation, wenn die Wiedergabe bereits gestartet wurde.
29 Zur Rückwärtssuche. Nochmaliges Drücken ändert die Wiedergabegeschwindigkeit.
30 Zur schnellen Vorw ärtssuche. Nochmaliges Drücken ändert die Wiedergabegeschwindigkeit.
③1 Taste zum Starten der Zeitlupenwiedergabe. Nochmaliges Drücken ändert die Wiedergabegeschwindigkeit.
③2 Taste zum Anhalten der aktuellen Fernsehübertragung oder der Wiedergabe eines aufgenommenen Programms.
③3 Taste zum Starten der Aufnahme.
③4 Taste zum Stoppen der Wiedergabe, der Aufnahme oder zum Umschalten auf das aktuelle Fernsehprogramm, wenn Timeshift aktiv ist.

③5 Taste zum Einblenden der Liste mit aufgenommenen Programmen, die auf der Festplatte des Digitalreceivers gespeichert wurden. Siehe § 7.2 für ausführliche Erläuterungen.
③6 N/P ist für dieses Modell nicht verfügbar.
③7 M1 list für dieses Modell nicht verfügbar.

Die Tasten, und haben in den jeweiligen

Menüs, neben ihren eigenen Funktionen, noch zusätzliche andere Funktionen. Diese werden durch die Hilfestellungen im Bildschirm erläutert.

Falls die Fernbedienung nicht funktioniert, überprüfen Sie bitte den Fernbedienungsmodus. Für diese Fernbedienung stehen 4 Modi zur Verfügung. Sie können den Modus wechseln, indem Sie zwei Tasten wie folgt gleichzeitig betätigen:

• Modus 1: + ⏻ ①
• Modus 2: + ⏻ ②
• Modus 3: + ⏻ ③
• Modus 4: + ⏻ ④

Modus 1 ist die Standardeinstellung ab Werk.

1.3 Was ist ein Common Interface (Gemeinsame Schnittstelle)?

Einige Sender sind verschl üsselt, so dass sie nur von zahlenden Abonnenten gesehen werden können. Verschlüsselte Sender können nur mithilfe eines Conditional Access Modules (CAM) und einer Abonnementkarte gesehen werden, die zum Verschlüsselungssystem gehört.

Common Interface (CI) – ist eine Schnittstelle für solche Zugangsmodule. Auf der Vorderseite des Digitalreceivers finden Sie zwei Kartensteckplätze als Common Interface (CI-Kartensteckplätze).

Um einen Pay-TV-Sender zu sehen, sollten Sie folgende Schritte ausführen:

1. Kaufen Sie sich ein Zugangsmodul und eine Abonnementkarte (CI-Karte) für den Pay-TV-Sender, den Sie sehen möchten.
2. Legen Sie die Abonnementkarte in das Zugangsmodul ein.
3. Führen Sie das Zugangsmodul in einen der CI-Kartensteckplätze auf der Vorderseite des Digitalreceivers ein.

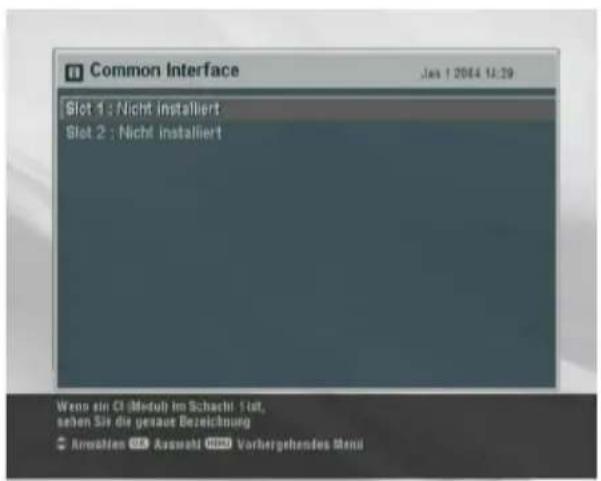

Common Interface Jan 1 2004 14:29 Slot 1 : Nicht installiert Slot 2 : Nicht installiert Wenn ein CI (Modul) im Schacht falt, sehen Sie die genaut Bezeichnung Anmalien Abschl. Vorbergehendes Menü

Um Informationen zum Modul und zur Abonnementkarte anzusehen, die Sie in den Digitalreceiver eingeführt haben, öffnen Sie den Menüpunkt Information > Common Interface.

Kapitel 2

Installation

2.1 Auspacken

Bevor Sie mit der Installation beginnen, überprüfen Sie bitte, ob Sie die folgenden Bestandteile mit Ihrem Digitalreceiver erhalten haben.

• Fernbedienung
• Zwei Batterien für die Fernbedienung (AAA 1,5 V)
• Ein Stromkabel
• Ein Exemplar dieser Bedienungsanleitung

2.2 Sicherheitshinweise

Bitte lesen Sie sich diese Sicherheitshinweise sorgf ältig durch und befolgen Sie sie.

- Die Stromversorgung muss zwischen 90 und 250 Volt liegen. Überprüfen Sie dies, bevor Sie den Digitalreceiver an die Steckdose anschließen. Informationen zum Stromverbrauch des Digitalreceivers finden Sie im Abschnitt Tabelle 2.2.

• Die Steckdose sollte sich in der N ähe des Gerätes befinden und leicht zugänglich sein.
• Setzen Sie das Gerät nicht der Feuchtigkeit aus. Der Digitalreceiver wurde für die Benutzung in trockenen Räumen entwickelt. Sollten Sie das Gerät außer Haus verwenden, stellen Sie sicher, dass es vor Feuchtigkeit, wie Regen oder Spritzwasser, geschützt ist. Verwenden Sie zum Reinigen des Digitalreceivers nur trockene Tücher.
• Stellen Sie den Digitalreceiver auf eine feste und ebene Oberfläche.
• Platzieren Sie den Digitalreceiver nicht in der Nähe von Heizungen oder im direkten Sonnenlicht. Die Kühlung könnte sonst beeinträchtigt werden. Legen Sie keine Objekte, wie Zeitschriften, auf dem Digitalreceiver ab. Sollten Sie das Gerät in einem Regal unterbringen, stellen Sie sicher, dass der Mindestabstand von 10 Zentimetern Freiraum um das Gerät herum eingehalten wird. Informationen zu den physikalischen Eigenschaften des Digitalreceivers finden Sie im Abschnitt Tabelle 2.2.
• Sorgen Sie daf ür, dass niemand auf das Stromkabel treten oder es beschädigen kann.
• Unter keinen Umständen sollten Sie das Gehäuse des Digitalreceivers öffnen. Für Schäden, die aus der unsachgemäßen Benutzung des Gerätes entstehen, verfällt der Garantieanspruch.
• Überlassen Sie alle Wartungs- und Reparaturarbeiten einem Fachmann.

Tabelle 2.1: Leistungsmerkmale

Eingangsspannung 90 bis 250 V AC, 50/60 Hz Stromverbrauch 45 W max. im Betriebszustand 8 W im Standby-Modus

Tabelle 2.2: Physikalische Eigenschaften

Größe 430× 60× 265 mm

Gewicht 4,3 kg

Betriebstemperatur 0 bis 45 °C

Rel. Luftfeuchtigkeit Standort 5 bis 95%

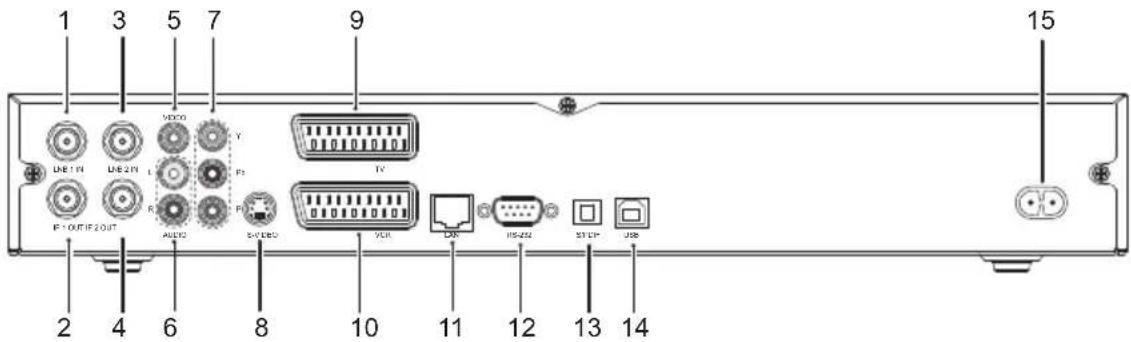

2.3 Anschl "usse auf der R "uckseite

Der TF 6000 PVRE verfügt auf der Rückseite über eine Vielzahl von Anschlüssen.

1 3 5 7 9 15 LNE 1N LNE 2N VDD Y F1 F2 F3 F4 E: OUT/F2 OUT AUDIO S+VIDEO VBR DCK HIS-2A ST-LIF USB 2 4 6 8 10 11 12 13 14

Prüfen Sie, welche Anschlüsse Ihres Fernsehers mit denen des Digitalreceivers übereinstimmen.

① LNB 1 IN Übertragungssignaleingangsbuchse für den ersten Tuner.
② IF 1 OUT Übertragungssignalausgangsbuchse für den ersten Tuner
③ LNB 2 IN Übertragungssignaleingangsbuchse für den zweiten Tuner.
④ IF 2 OUT Übertragungssignalausgangsbuchse für den zweiten Tuner.
⑤ VIDEO Composite-Videoausgangsbuchse für das Fernsehgerät
⑥ AUDIO L/R Stereo-Audioausgangsbuchse für das Fernsehgerät oder Audiosystem.

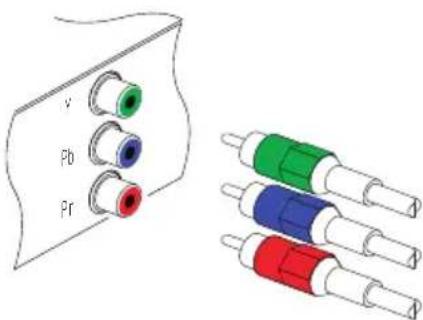

⑦ Y/Pb/Pr Komponenten-Visdoausgangsbuchse für das Fernsehgerät.
⑧ S-VIDEO Super-Videoausgangsbuchse für das Fernsehgerät.
⑨ TV Audio- und Videoausgangsbuchse für das Fernsehgerät.
⑩ VCR Audio- und Video input / output Buchse für Videorecorder oder ähnliche Geräte.
⑪ LAN Anschluss für lokales Netzwerk
⑫ RS-232 Serielle Schnittstelle für Firmwareaktualisierung und Datenübertragung.
⑬ S/PDIF Dolby Digital Ausgangsbuchse für das Audio-system.
⑭ USB USB-Anschluss für Firmwareaktualisierung und Datenübertragung.
⑮ AC INPUT Stromkabelanschluss.

Tabelle 2.3: Erläuterung der Anschlüsse

VIDEO	Composite Video (CVBS) Ausgang
AUDIO	Links & Rechter Audioausgang
S-VIDEO	Super-Video (S-Video) Ausgang
YPbPr	Komponenten-Video (YUV) Ausgang
TV	CVBS/S-Video/RGB/YUV VideoausgangLinker & Rechter Audioausgang
VCR	CVBS VideoausgangLinker & Rechter AudioausgangCVBS/S-Video/RGB/YUV Videoeingang für BypassLinker & Rechter Audioeingang für Bypass
S/PDIF	Dolby Digital Audioausgang
RS-232	115,2 kbps maximal
USB	2.0

2.4 Anschluss Ihres Digitalreceivers

Es gibt verschiedene M öglichkeiten, Ihren Digitalreceiver anzuschließen. Installieren Sie Ihren Digitalreceiver so, wie Ihr Fernsehgerät und andere Ger äte dies erfordern. Sollten Sie Probleme bei der Installation haben oder Hilfe benötigen, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

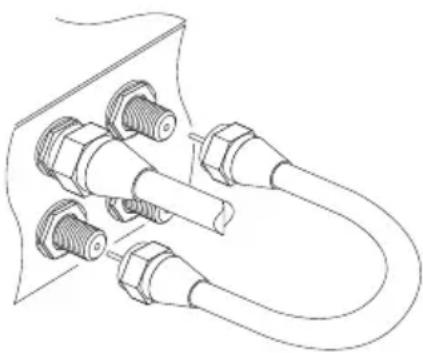

2.4.1 Anschluss der Antenne

Unabhängig von der Art der Verbindung zwischen Ihrem Digitalreceiver und Ihrem Fernseher m üssen Sie den Digitalreceiver an Ihre Fernsehantenne anschließen, damit das Ger ät digitale Fernsehsender empfangen kann.

Schließen Sie das Antennenkabel an die Buchse LNB 1 IN auf der Rückseite des Digitalreceivers an.

Unabhängig von der Art der Verbindung zum Fernseher achten Sie bitte darauf, dass am Digitalreceiver sowohl am Anschluss LNB 1 IN als auch am Anschluss LNB 2 IN eine Verbindung hergestellt wurde, damit beide Tuner ordnungsgem äß funktionieren können.

In der Regel wird diese Durchschleifverbindung von IF 1 OUT zu LNB 2 IN mithilfe eines Verbindungskabels hergestellt.

Wenn Sie über zwei Antennensysteme ohne DiSEqC-Schalter verfügen, müssen Sie ein Kabel der zweiten Antenne direkt an den Anschluss LNB 2 IN anschließen, ohne ein Verbindungskabel zu verwenden.

Sollten Sie einen weiteren Digitalreceiver besitzen, schließen Sie diesen an die Buchse IF 2 OUT an.

HINWEIS

Der Digitalreceiver kann Antennengeräte, einschließlich LNB, DiSEqc-Schalter und Antennenrotoren über jeden Antenneneingang einzeln, aber nicht gleichzeitig, mit h öchstens 500 Milliampere Strom versorgen. Sollten also zu viele Antennengeräte gleichzeitig und über längere Zeit über die Antenneneingänge mit Strom versorgt werden müssen, erhalten Ihre LNBs gegebenenfalls nicht gen ügend Strom, um ordnungsgemäß zu funktionieren. Es ist deshalb ratsam, den Anschluss IF 1 OUT über ein Verbindungskabel mit dem Anschluss LNB 2 IN zu verbinden, obwohl der Digitalreceiver aufgrund seiner technischen Merkmale wahlweise über zwei Antennen betrieben werden kann.

2.4.2 Anschluss an Ihren Fernseher

Von den nachstehend genannten Anschl üssen am Digitalreceiver sollten Sie den zuerst genannten wählen, um die beste Videoqualität zu erzielen. Sollte Ihr Fernseher nicht über den genannten Anschluss verfügen, wählen Sie den nächsten in der Liste.

1. SCART Anschluss (TV)
2. Komponenten-Anschluss (YPbPr)
3. S-Video Anschluss (S-VIDEO)
4. Composite-Anschluss (VIDEO)

Nach dem Anschließen sollten Sie die Audio- und Videoeinstellungen konfigurieren. Siehe § 3.2 für ausführliche Erläuterungen.

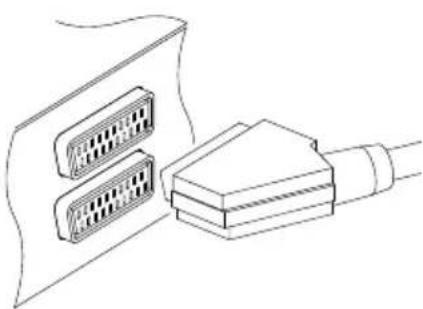

Verwendung des SCART-Anschlusses

Um das beste Ergebnis zu erzielen, sollten Sie ein SCART-Kabel verwenden, von dem Sie das eine Ende mit der TV Buchse am Digitalreceiver und das andere mit einem freien SCART-Anschluss an Ihrem Fernseher verbinden.

Einige Fernsehger äte besitzen anstelle des SCART-Anschlusses einen Komponenten- oder S-Video-Anschluss. Besitzen Sie ein solches Fernsehger ät, verwenden Sie ein geeignetes Adapterkabel, um die TV Buchse am Digitalreceiver mit der passenden Buchse an Ihrem Fernseher zu verbinden.

Wenn Sie den Anschluss mit einem herk ömmlichen SCART-Kabel herstellen, m üssen Sie keine zus ätzlichen Audio-Anschlüsse durchführen. Über den SCART-Anschluss wird Stereo-Audio ausgegeben. Wenn Sie ein Adapterkabel verwenden, wie SCART-zu-Komponenten, müssen Sie Audioanschlüsse herstellen.

Verwendung des Komponenten-Video-Anschlusses

v Pb Pr

Halten Sie für den Komponenten-Video-Anschluss ein Komponenten-Video-Kabel (Chinch) bereit. Schließen Sie die Enden des Kabels an die Buchsen Y (gr ün), Pb (blau) und Pr (rot) des Digitalreceivers an und verbinden Sie die anderen Enden mit den entsprechenden Anschlüssen an Ihrem Fernseher.

Verwendung des S-Video-Anschlusses

Halten Sie ein S-Video-Kabel bereit, um den S-Video-Anschluss zu nutzen. Schließen Sie ein Ende des Kabels an die Buchse S-VIDEO am Digitalreceiver an und verbinden Sie das andere Ende mit der entsprechenden Buchse an Ihrem Fernseher.

Verwendung des Composite-Video-Anschlusses

Halten Sie für den Composite-Video-Anschluss ein Composite-Video-Kabel (Chinch) bereit. Schließen Sie ein Ende des Kabels an die Buchse VIDEO (gelb) am Digitalreceiver an und verbinden Sie das andere Ende mit der entsprechenden Buchse an Ihrem Fernseher.

Die Audio-Anschl "usse herstellen

Halten Sie zum Herstellen der Audio-Anschlüsse ein Audiokabel (Chinch) bereit. Schließen Sie ein Ende des Kabels an die Buchsen AUDIO L (weiß) AUDIO R (rot) am Digitalreceiver an und verbinden Sie die anderen Enden mit den entsprechenden Buchsen an Ihrem Fernseher oder Audiosystem.

Um Dolby Digital Audio genießen zu können, muss Ihr Fernseher oder Audiosystem dazu in der Lage sein, Dolby Digital Audio zu dekodieren. Halten Sie für den Anschluss ein S/PDIF Kabel bereit. Schließen Sie ein Ende des Kabels an die S/PIDF Buchse des Digitalreceivers an und verbinden Sie das andere Ende mit der entsprechenden Buchse an Ihrem Audiosystem.

2.4.3 Anschluss an den Videorecorder

Der Digitalreceiver kann auch Videosignale an andere Geräte, wie Videorecorder oder Videoreceiver, über einen zusätzlichen SCART-Anschluss übermitteln.

Halten Sie für den Anschluss an den zusätzlichen SCART-Anschluss ein SCART-Kabel bereit. Schließen Sie ein Ende des Kabels an die Buchse VCR Ihres Digitalreceivers an und verbinden Sie das andere Ende mit der entsprechenden Buchse an Ihrem Videorecorder oder dem anderen Gerät.

2.4.4 Einlegen der Batterien in die Fernbedienung

Um die Batterien einzulegen, öffnen Sie das Batteriefach, indem Sie den Deckel entfernen. Legen Sie nun die Batterien entsprechend der Polarität ein, die am Boden des Batteriefachs gekennzeichnet ist.

Sollte der Digitalreceiver nicht mehr richtig auf die Fernbedienungskommandos ansprechen, k könnten die Batterien zu schwach sein. Entfernen Sie verbrauchte Batterien. Der Hersteller übernimmt keine Verantwortung für Schäden, die von auslaufenden Batterien verursacht werden.

HINWEIS

Batterien dürfen nicht mit dem Hausm üll entsorgt werden. Das gilt auch für Batterien, die keine Schwermetalle enthalten. Bitte entsorgen Sie verbrauchte Batterien auf umweltbewusste Art und Weise. Informieren Sie sich über die gesetzlichen Bestimmungen in Ihrer Region.

Kapitel 3

Vorzugseinstellungen

3.1 Spracheinstellungen

Sie können die Sprache für das Men ü, für Audiospuren und für Untertitel einstellen.

Spracheinstellung Jan 1 2014 14:27 Menusprache 1st Untertitelsprache 2nd Untertitelsprache 1st Audio Sprachwahl 2nd Audio Sprachwahl Deutsch English English English English Ändern der Menusprache Anpassen 43. Menigpunkt auspassen 500 Vorhergehendes Mesü

Öffnen Sie das Men ü System Einstellungen >Spracheinstellung.

Men "usprache

Der Digitalreceiver unterst ützt eine Vielzahl von

Menüsprachen: Niederl ändisch, Englisch, Deutsch,

Französisch, Italienisch, Russisch, Spanisch, T ürkisch und andere mehr. Stellen Sie für die Option Men üsprache die

von Ihnen gew ünschte Sprache ein. Sobald Sie die Sprache ausgewählt haben, wird das Men ü sofort in der gew ählten Sprache angezeigt.

Untertitelsprache

Stellen Sie die Optionen 1st Untertitelsprache und 2nd Untertitelsprache auf die von Ihnen gewünschten Sprachen ein. Wenn Sie ein Programm ansehen und dessen Untertitelsprache der als 1st Untertitelsprache eingestellten Sprache entspricht, wird diese eingeblendet werden. Sollte die erste ausgewählte Sprache nicht verfügba sein, wird die zweite ausgewählte Sprache eingeblendet, sofern diese verfügba ist. Sind keine Sprachen verfügba, werden keine Untertitel eingeblendet.

Unabhängig von dieser Einstellung können Sie die Untertitelspur mit der Taste ◆ einstellen. Siehe § 5.2.4 für ausführliche Erläuterungen.

Audiosprache

Stellen Sie die Optionen 1st Audio Sprachwahl und 2nd Audio Sprachwahl auf die von Ihnen gewünschten Sprachen ein. Wenn Sie ein Programm ansehen und dessen Audiospur der unter 1st Audio Sprachwahl eingestellten Sprache entspricht, wird diese ausgegeben. Sollte die erste ausgewählte Sprache nicht verfügbar sein, werden die Audiosignale entsprechend der zweiten ausgewählten Sprache ausgegeben, sofern diese verfügbar ist.

Unabhängig von dieser Einstellung können Sie die Audio-spur mit der Taste einstellen. Siehe § 5.2.3 für ausführliche Erläuterungen.

3.2 Video- und Audioeinstellungen

Sie müssen die Video- und Audioeinstellungen so festlegen, dass sie für Ihr Fernsehgerät und andere Geräte geeignet sind.

A/V Ausgangssignal Jan 1 2004 16:27 TV Typ Video Ausgang Videorecorder-Scart Auswahl Darstellung 15.9 Bildformat Audio Modus 48 Multi RGB Standard 4:3 Letterbox Stereo Auswahrt des TV Types. Anzahlte® Brauspanit assozahlen® Vorhergebendes Nens

Um die Video- und Audioeinstellungen vorzunehmen, öffnen Sie das Men ü System Einstellungen >A/V Ausgangssignal.

3.2.1 TV-Standard

Der Digitalreceiver unterst ützt zwei Fernsehformat-Standards. Dabei handelt es sich um den PAL Standard und den NTSC Standard. PAL wird in den europ äischen Ländern genutzt, während NTSC in den USA, in Kanada, Mexiko und anderen Ländern verbreitet ist.

Falls Sie ein PAL-Fernsehgerät besitzen, müssen Sie für TV Typ die Option PAL einstellen. Wird ein Sender im NTSC Standard ausgestrahlt, wandelt der Digitalreceiver die Signale dann in PAL um, damit Sie ihn auf Ihrem PAL-Fernsehgerät sehen können. Die Qualität des Senders wird jedoch etwas abgeschwächt. Die umgekehrte Einstellung führt in etwa zum gleichen Ergebnis.

Es ist empfehlenswert, PAL-Sender mit einem PAL-Fernsehgerät und NTSC-Sender mit einem NTSC-Fernsehgerät anzusehen. Ein Mehrsystem-Fernsehgerät kann jedoch beide Signale verarbeiten. Sollten Sie ein Mehrsystem-Fernsehgerät besitzen, wählen Sie für die Option TV Typ die Einstellung Multi aus. Bei Auswahl dieser Option wird der Digitalreceiver die Signale ohne Umwandlung des Standards ausgeben. Diese Einstellung ist besonders dann empfehlenswert, wenn Sie nicht sicher sind, welchem Standard Ihr Fernsehgerät entspricht.

3.2.2 Farbmodell

Über den TV SCART-Anschluss kann der Digitalreceiver Videosignale in verschiedenen Farbmodellen ausgeben. Wenn Sie den Digitalreceiverüber diesen Anschluss an Ihren Fernseher angeschlossen haben, sollten Sie für die Option Video Ausgang Ihr gew ünschtes Farbmodell ausw ählen. Wenn Sie die Verbindung über den Chinch-Anschluss mit der Aufschrift VIDEO auf der Rückseite des Digitalreceivers hergestellt haben, müssen Sie diese Option nicht auswählen, da der Digitalreceiver CVBS-Videosignale über den Chinch-Anschluss unabhängig vom Scartanschluss ausgibt.

Wenn Sie jedoch den S-VIDEO-Anschluss genutzt haben, müssen Sie für diese Option S-Video einstellen. Der Grund dafür ist die Herleitung des Signalausgangs für S-Video von der SCART-Schnittstelle. Ähnlich ist das Vorgehen, wenn Sie die YUV-Anschlüsse (Y, Pb und Pr) verwendet haben. Stellen Sie für diese Option YUV ein. Die Begründung entspricht dem zuvor Genannten.

Es ist allgemein bekannt, dass RGB für die beste Videoqualität sorgt und sich dabei fast kaum von YUV unterscheidet, während CVBS die schwächste Qualität bietet. RGB ist für diese Option also am besten geeignet.

3.2.3 Videorecorder

Sie sollten Ihren Digitalreceiver mit dem Videorecorder oder einem ähnlichen Ger ät über den VCR SCART-Anschluss verbunden haben. Je nach den im Punkt Videorecorder Scart Auswahl getroffenen Einstellungen wird der Digitalreceiver auf unterschiedliche Weise operieren. Haben Sie Standard eingestellt, wird der Digitalreceiver das Videosignal vom Videorecorder an den Fernseher weiterleiten, sobald der Videorecorder mit der Wiedergabe startet. Ist die Einstellung Externes A/V festgelegt, wird der Digitalreceiver das Videosignal nicht weiterleiten, auch wenn der Videorecorder ein Video abspielt. Um das Signal durchzuleiten, drücken Sie die Taste ^2 .

HINWEIS

In diesem Fall ist es nicht möglich, dass der Digitalreceiver das Videosignal aufnimmt, das der Videorecorder wiedergibt. Der Digitalreceiver fungiert dann nur als Bypass für den Videorecorder.

3.2.4 Fernseh-Bildseitenformat

Falls Sie einen Breitbild-Fernseher besitzen, stellen Sie für die Option Darstellung die Einstellung 16:9 ein.

Falls Sie ein Fernsehger ät mit Standard-Bildformat besitzen, wählen Sie für die Option Darstellung die Einstellung 4:3.

Wie Sie oben in den Abbildungen erkennen können, ist es nicht möglich, Sendungen mit einem 4:3-Fernsehgerät richtig zu genießen, wenn diese im Breitbildformat ausgestrahlt werden. In der linken Abbildung sehen Sie ein Bild im Standard-format 4:3, das in einem Bildschirm mit 4:3-Format angezeigt wird. Um Sendungen im Breitbildformat, wie in der mittleren Abbildung dargestellt, anzusehen, stellen Sie im Punkt Bildformat die Option Ausschnittmitte ein. Bilder von Sendungen im Breitbildformat werden dann verkleinert, um in die Breite eines 4:3-Bildschirms zu passen. Möchten Sie solche Sendungen so ansehen, wie wir dies rechts dargestellt haben, stellen Sie Briefkastenformat ein. Bilder im Breitbildformat werden dann links und rechts gleichmäßig abgeschnitten, um in die Breite eines 4:3-Bildschirms zu passen.

3.2.5 Audio-Modus

Entsprechend der beiden Audioanschlussbuchsen auf der Rückseite des Digitalreceivers gibt es grundsätzlich zwei Audioquellen. Sie können jeweils nur eine Quelle auswählen, d.h. entweder Stereo oder Mono. Stellen Sie die gewünschte Option für den Audio Modus ein.

Unabhängig von dieser Einstellung können Sie den Audio-Modus mit der Taste ver ändern. Siehe § 5.2.3 für ausführliche Erläuterungen.

3.3 Einstellung der Ortszeit

Sie sollten Ihre Ortszeit für die Ausführung von Timerereignissen einstellen. Wenn Sie Ihre Ortszeit nicht richtig einstellen, ist der vom Elektronischen Programmführer angebotene Programmzeitplan gegebenenfalls auch nicht vertrauenswürdig. Siehe Informationen zum Elektronischen Programmführer § 5.3.

Zeiteinstellung Jan 12 2007 09:12 Einstellung/Modus wählen Ortszeit GMT (UTC)-Verkzen Zeitdifferenz Zeitaktualisierung Satellin Transstandes Sommerzeitumstellung Automatisch 00:00 Normal Autzur(2C) An Andern der Zeiteinstellung. Um die Ortzeit einzastellen zu können, muss der manuelle Modus angewählt werden Anpassen → Nenupunkt auswahlen Vorbergehendes Monu

Öffnen Sie das Men ü System Einstellungen >Einstellung der Ortszeit.

Sie können die Ortszeit entweder manuell oder automatisch mithilfe der Mittleren Greenwich Zeit (GMT (UTC)-Weltzeit) einstellen. Wir empfehlen die Verwendung der Mittleren Greenwich Zeit.

Um die Ortszeit mithilfe der GMT einzustellen, führen Sie folgende Schritte aus:

Tabelle 3.1: Zeitdifferenztabelle

ZeitverschiebungStadt

GMT – 12:00 Eniwetok, Kwajalein

GMT – 11:00 Midway Island, Samoa

GMT – 10:00 Hawaii

GMT – 09:00 Alaska

GMT – 08:00 Pacific Time USA, Kanada

GMT – 07:00 Mountain Time USA, Kanada

GMT – 06:00 Central Time USA, Kanada, Mexiko Stadt

GMT – 05:00 Eastern Time USA, Kanada, Bogota, Lima

GMT – 04:00 Atlantic Time Kanada, La Paz

GMT – 03:30 Neufundland

GMT – 03:00 Brasilien, Georgetown, Buenos Aires

GMT – 02:00 Mid-Atlantic

GMT – 01:00 Azoren, Cap Verde Inseln

GMT London, Lissabon, Casablanca

GMT +1:00 Paris, Br üssel, Kopenhagen, Madrid

GMT +2:00 S üdafrika, Kaliningrad

GMT + 3:00 Baghdad, Riad, Moskau, St. Petersburg

GMT +3:30 Teheran

GMT + 4:00 Abu Dhabi, Muscat, Baku, Tbilisi

GMT +4:30 Kabul

GMT + 5:00 Ekaterinburg, Islamabad, Karatschi, Taschkent

GMT + 5:30 Bombay, Kalkutta, Madras, Neu Delhi

GMT + 6:00 Almaty, Dhaka, Colombo

GMT + 7:00 Bangkok, Hanoi, Jakarta

GMT + 8:00 Peking, Perth, Singapur, Hongkong

GMT + 9:00 Tokio, Seoul, Osaka, Sapporo, Jakutsk

GMT +9:30 Adelaide, Darwin

GMT + 10:00 Ostaustralien, Guam, Wladiwostok

GMT + 11:00 Magadan, Salomonen, Neu-Kaledonien

GMT + 12:00 Fidschi, Auckland, Wellington, Kamtschatka

1. Wählen Sie für die Option Einstellung die Einstellung Automatisch. Die Option Zeitdifferenz wird nun deaktiviert.
2. Stellen Sie für die Option Zeitdifferenz die auf Ihre Zeitzone zutreffende Zeitdifferenz ein. Siehe Tabelle 3.1.

Vergewissern Sie sich, dass die Ortszeit in der Option Ortszeit richtig angezeigt wird.

Um die Ortszeit manuell einzustellen, best ätigen Sie für die Option Einstellung/Modus wählen die Auswahl Manuell und geben Ihre Ortszeit mithilfe der Zifferntasten in der Option Ortszeit ein.

Das Zeitformat lautet Tag/Monat/Jahr 24-Stunden:Minute.

Wenn in Ihrem Land gerade die Sommerzeit gültig ist, wählen Sie für die Option Sommerzeitumstellung die Einstellung An.

3.4 Jugendschutz

Im Allgemeinen wird ein Fernsehprogramm entsprechend seinem Inhalt an Gewalt, pornografischen Szenen und dem Niveau der Sprache bewertet. Wenn Sie ein Programm ansehen, k önnen Sie dessen Bewertung in der Info-Box nachprüfen. Informationen zur Info-Box finden Sie unter § 5.2.2.

Sie können verhindern, dass Ihre Kinder bestimmte Programme sehen, indem Sie eine Grundbewertung festlegen.

Jugendschutz Jan 1 2014 14:26 Sperre PIN Code ändern Zugangsberechtigus 49 Kindersperre aus PIN Code erforderlich Eingabe des PIN Codes ... Einstellung der Altersbeschränkung Anzußten 13 Menspunkt auswählen 100 Verhargebendes Masu

Um eine Grundbewertung festzulegen, öffnen Sie das Men ü System Einstellungen >Kindersicherung. Hier werden Sie nach Ihrer Pers önlichen Identifikationsnummer (PIN) gefragt. Diese Nummer ist standardm ä ßig auf '0000' eingestellt.

Wenn Sie Sendungen mit der Bewertung 15 oder h öher sperren m öchten, stellen Sie die Option Sperre auf 15 Jahre ein. Die Einstellung Kindersperre aus bewirkt, dass kein Programm gesperrt ist. Die Einstellung Alles sperrt wiederum jedes Programm.

HINWEIS

Wenn für ein Programm keinerlei Bewertungsinformationen vorliegen, wird Ihre Bewertungseinstellung nicht berücksichtig werden.

Sobald jemand eine Sendung ansehen m öchte, die außerhalb der Grundbewertung liegt, muss diejenige Person die persönliche Identifikationsnummer eingeben.

Um die Nummer zu ver ändern, öffnen Sie das Men ü PIN Code ändern. Ein Eingabefenster wird eingeblendet. Zur Bestätigung m üssen Sie Ihren gew ünschten Code zweimal eingeben.

Sie können auch den Zugriff auf einige Men üs beschr änken. Wählen Sie das Menü Zugangsberechtigung aus, um eine Liste der Men üs einzublenden, die gesperrt werden k önnen. Wurde für das Men ü Zeiteinstellung die Option Gesperrt gewählt, m üssen Sie Ihren pers önlichen Identifikationscode eingeben, um das Men ü Zeiteinstellung aufrufen zu k önnen. Wenn Sie einen falschen Code eingeben, können Sie nicht auf das Menü zugreifen. Um ein gesperrtes Men ü wieder freizugeben, stellen Sie Freigeben ein.

3.5 Anpassung der OSD-Menüanzeige

Sie können das Transparenzniveau der OSD-Anzeige einstellen. Öffnen Sie das Menü System Einstellungen und stellen Sie die Option OSD Transparenz entsprechend ein. Der Einstellungsbereich liegt zwischen 0 und 50 Prozent.

Sie können die Einblendungsdauer der Info-Box anpassen. Informationen zur Info-Box finden Sie unter § 5.2.2. Um die Anzeigezeit einzustellen, öffnen Sie das Men ü System Einstellungen und stellen die Option Info-Box Anzeigedauer entsprechend ein. Der Einstellungsbereich liegt zwischen 1 und 30 Sekunden. Wenn Sie die Option Keine Infos vor-

handen auswählen, wird das Informationsfenster beim Umschalten zwischen Sendern nicht eingeblendet werden. Durch Betätigen der Taste k önnen Sie die Info-Box jedoch einblenden. Wenn Sie die Option Nie verbergen auswählen, wird die Info-Box immer eingeblendet werden.

Sie können die Position der Info-Box nach oben und unten anpassen. Öffnen Sie das Menü System Einstellungen und stellen Sie die gewünschte Option für die Position der Infobox ein. Der Einstellungsbereich betr ägt -10 bis +3 Linien. Je h öher der eingestellte Wert ist, desto niedriger wird die Info-Box im Bildschirm eingeblendet.

3.6 Verwendung der Timeshift-Funktion

Mit diesem Digitalreceiver können Sie die Timeshift-Funktion verwenden. Timeshift bedeutet, dass die zuletzt vergangene Stunde des von Ihnen angesehenen Fernsehprogramms auf der Festplatte des Digitalreceivers gespeichert wird. Um diese Funktion zu aktivieren, öffnen Sie das Menü System Einstellungen und wählen für die Option Timeshift die Einstellung Einschalten. Siehe § 5.5 für Informationen zur Verwendung dieser Funktion.

3.7 Einstellungen für den MediaHighway Programmführer

Fast jeder Dienstanbieter stellt einen Elektronischen Programmführer zur Verf ügung. Sie k önnen jedoch über den speziellen Transponder, der ausschließlich Programmführer anbietet, noch ausführlichere Programminformationen erhalten. Für detaillierte Informationen zum Elektronischen Programmführer siehe § 5.3. MediaHighway steht für den Transponder des Elektronischen Programmführers.

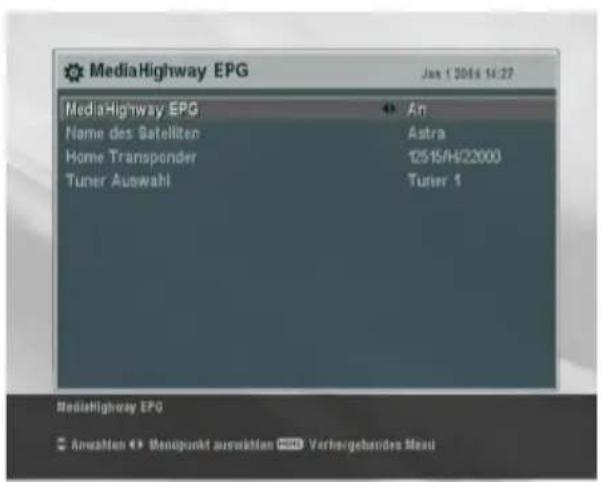

MediaHighway EPG Jan 1 2016 14:27 Media Highway EPG An Name des Satelliten Astra Home Transponder 12515/4/22000 Tuner Auswahl Tuner 1 Media Highway EPG Anzahlten 1 Manipunkt auswahlen Verhengebandes Maxi

Wenn Sie diese Funktion nutzen möchten, öffnen Sie das System Einstellungen >MediaHighway EPG.

Stellen Sie für die Option MediaHighway die Auswahl An ein, um die Funktion zu aktivieren. Nun sind die anderen Optionen verfügbar. Aktivieren Sie die Optionen Name des Satelliten und Home Transponder und stellen Sie für die Option Tuner Auswahl einen Tuner ein, über den empfangen werden soll.

Kapitel 4

Kanalsuchlauf

Nach der Installation des Digitalreceivers muss ein Kanalsuchlauf zur Sendersuche durchgeführt werden.

4.1 Suche von Rundfunksendern

Dieser Digitalreceiver kann sowohl mit einem fixierten als auch mit einem motorgesteuerten Antennensystem betrieben werden. Sie müssen die Antenneneinstellungen entsprechend Ihrem Antennensystem in der folgenden Reihenfolge konfigurieren:

1. LNB-Einstellungen konfigurieren. (Siehe § 4.1.1.)
2. Die Position des gewünschten Satelliten einstellen, wenn Sie eine motorgesteuerte Antenne besitzen. Sie können die Antenne im DiSEqC 1.2 Modus oder USALS Modus steuern. Für DiSEqC 1.2 siehe § 4.1.2 und für USALS siehe § 4.1.3.
3. Durchführung des Sendersuchlaufs.

4.1.1 Konfigurierung der LNB-Einstellungen.

Für Rundfunkübertragungen via Satellit stehen zum Großteil zwei Frequenzbänder zur Verfügung. Das CBand mit einem Bereich von etwa 4 bis 6 GHz. Und das K_u Band mit einem Bereich von etwa 12 bis 18 GHz.

Das LNB (rauscharmer Signalumsetzer) wird eingesetzt, um ein aufgenommenes, breites Band relativ hoher Frequenzen zu verstärken und in ähnliche Signale umzuwandeln, die auf viel geringerer Frequenz übertragen werden, der so genannten Intermediate Frequency (Zwischenfrequenz).

Hohe Frequenzen von Satelliten werden von einem LNB in Frequenzen von 950 bis 2150 MHz umgewandelt.

LNB Einstellung Jan 1 2014 14:30 Name des Satelliten Tuner Auswäld Verbindungsart LNB Frequenz LNB Spannung 22 kHz Schalter DiSEqC 1.1 DiSEqC 10 Kanalsuchlauf Ausgasat2(C) Tuner 2 Einzeln 5150 MHz Aus Aus Ausschalten Ausschalten Ausgasat2(0%) Page1 Ausgasat2(0%) QuaRAT Auswalt des Satelliten. Ein OR Liste aufraufen. Anschaffen → Monopunkt auswahlen → Vorhergehende Basi → Extended Signal

Zur Konfigurierung der LNB-Einstellungen öffnen Sie das Menü Installation >LNB Einstellung.

Durch Drücken der Taste OK in der Option Name des Satelliten wird die Satelliten Liste in alphabetischer Reihenfolge angezeigt. Wählen Sie den Satelliten aus, auf den Ihre Antenne ausgerichtet ist.

Sie müssen festlegen, welcher Tuner mit Ihrem gew ünschten Satelliten verbunden ist. Ist es der LNB 1 IN, wählen Sie für die

Option Tuner Auswahl die Einstellung Tuner 1. Anderenfalls wählen Sie Tuner 2.

Wenn Sie das Signal über IF 1 OUT und LNB 2 IN mit einem Verbindungskabel durchschleifen, wählen Sie als Verbindungsart die Einstellung Durchschleifen. Anderenfalls wählen Sie Einzeln.

HINWEIS

Beide Anschlüsse, d. h. LNB 1 IN als auch LNB 2 IN, sollten entweder direkt oder über das Verbindungskabel mit Ihren Antennen verbunden sein. Wenn Sie nur einen Anschluss verbunden haben, können Sie einige Funktionen, wie die gleichzeitige Aufnahme, nicht nutzen.

Der Digitalreceiver besitzt eine Datenbank mit Übertragungssatelliten und deren Transpondern, die die folgenden Daten umfasst: Position des Satelliten, Frequenzbereich, Symbolrate, Polarisation und LNB-Frequenz entsprechend des Frequenzbereiches. Sie müssen also die Option LNB Frequenz gegebenenfalls nicht festlegen. Wenn Sie jedoch den Men üpunkt Andere in der Option Name des Satelliten ausgewählt haben, um einen Satelliten zu spezifizieren, der nicht in der Satellitenliste aufgeführt ist, müssen Sie die richtige LNB-Frequenz herausfinden. Der Unterschied zwischen einer Rundfunkfrequenz und der entsprechenden LNB-Frequenz muss zwischen 950 und 2150 MHz liegen. Reicht das Frequenzband des gewünschten Satelliten zum Beispiel von 3660 bis 4118 MHz, müssen Sie die Option LNB Frequenz mit 5150 MHz festlegen. Das LNB muss mit Strom versorgt werden, damit es funktioniert. Wählen Sie für LNB Spannung die Einstellung An, wenn das LNB nicht über eine eigene Stromversorgung verfügt.

Wir empfehlen, die Option 22 kHz zu ignorieren.

Der Digitalreceiver ist mit DiSEqC (Digital Satellite Equipment Control) Schaltern kompatibel. Mit DiSEqC-Schaltern ist es möglich, mehrere Antennen mit einem Digitalreceiver zu

verbinden. Ein DiSEqC 1.0 Schalter erm öglicht das Schalten zwischen bis zu 4 Satellitenquellen. Ein DiSEqc 1.1 Schalter kann zwischen bis zu 16 Satellitenquellen schalten.

Stellen Sie die Optionen DiSEqC 1.0 und DiSEqC 1.1 entsprechend Ihrer Antennenkonfiguration ein.

LNB IN A1 A2 A3 A4 DISEqC 1.0 Switch A5 A6 A7 A8 A9 A10 DISEqC 1.1 Switch

Wenn Sie zum Beispiel, wie links abgebildet, eine Antenne ausw ählen möchten, die am Eingang A5 ange- schlossen ist, wählen Sie für die Opti- on DiSEqC 1.1 die Einstellung 2 von 4 und für DiSEqC 1.0 die Einstellung 1 von 4. Wenn Sie einen DiSEqC 1.0 Mini-Schalter besitzen, der nur über zwei Eingänge verfügt, sollten Sie für DiSEqC 1.0 die Einstellung Mini A an- stelle von 1 von 4 wählen.

4.1.2 Konfigurierung der DiSEqC 1.2 Einstellungen

Mit DiSEqC 1.2 dreht sich Ihre motorgesteuerte Antenne horizontal in Richtung des von Ihnen gewünschten Satelliten.

Wenn Sie einen Sender einschalten, der nicht vom aktuell genutzten Satelliten übertragen wird, dauert der Umschaltvorgang 1 änger als gewöhnlich dauern, da sich die Antenne zunächst in die richtige Position drehen muss.

Motorgesteuertes DiSEqC 1.2 Name des Satellten Tuner Auswahl Transponder LNB Einstellung Motorgesteuertes DiSEqC 1.2 DiSEqC Befechismodus Bewegung Motar Einstellung Kanalsuchlauf Einschalten Benutzer O(Stop) Gehe zur Position 00% Pagen 00% Qualität Fur DiSEqC 1.2, Einschalten auswahlen Anwahlen → Auswahl der Position 📋 Vorhergekentes Menu → Extended Signal

Für die Verwendung von DiSEqC 1.2 öffnen Sie das Men ü Installation >Motorgesteuertes DiSEqC 1.2.

Zunächst müssen Sie für Motorized DiSEqC 1.2 die Einstellung Einschalten wählen.

Gehen Sie folgendermaßen vor, um die richtige Position des von Ihnen gewünschten Satelliten zu ermitteln:

1. Wählen Sie in der Option Name des Satelliten den von Ihnen gewünschten Satelliten aus.
2. Wählen Sie im Punkt Tuner Auswahl den Tuner aus, an den die motorgesteuerte Antenne angeschlossen ist.
3. Stellen Sie für DiSEqC Befehlsmodus die Auswahl Benutzer ein.
4. Wählen Sie die Option Gehe zur Position im Menü Motor Einstellung. Die Antenne wird sich nun in Richtung des ausgewählten Satelliten drehen und dabei die Positionsdaten verwenden, die dem Digitalreceiver vorliegen.

5. Wenn die Empfangsqualität, die unten rechts im Bildschirm angezeigt wird, nicht gut ist, können Sie die Position der Antenne mit den Optionen im Menü Bewegung anpassen. Wenn Sie die Bewegungsoption 2(E) auswählen, wird sich die Antenne um zwei Grad nach Osten drehen. Nun überprüfen Sie die Empfangsqualität für jeden Transponder und wählen die Beste in der Option Transponder (oder Frequenz) aus. Dies wird bei der Feinabstimmung hilfreich sein.

6. Zum Abschluss w ählen Sie die Option Speichern im Menü Motor Einstellung und speichern die angepasste Position, wenn sich die Empfangsqualität verbessert hat.

Für Installateure stehen weitere Motorsteuerungsoptionen zur Verfügung, die aber in dieser Anleitung nicht beschrieben werden. Wenn Sie ein Installateur sind, finden Sie diese in der Bedienungsanleitung für den STABRotor.

4.1.3 Konfigurierung der USALS-Einstellungen

USALS (Universal Satellite Automatic Location System) ist auch als DiSEqC 1.3 bekannt. Es berechnet die Positionen aller verfügbaren Satelliten von Ihrem Standort aus. Im Vergleich zu DiSEqC 1.2 ist es nicht mehr erforderlich, jede Satellitenposition manuell zu suchen und zu speichern. Es gen ügt, einen bekannten Satelliten anzuw ählen. Diese Position fungiert als Ausrichtungspunkt. Das USALS berechnet dann die Positionen der verfügbaren Satelliten.

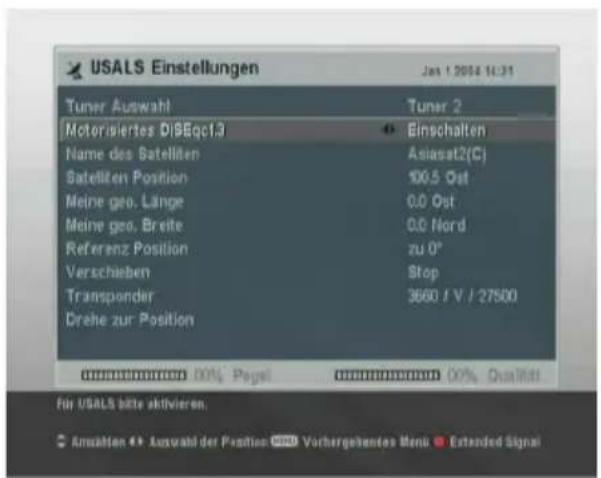

USALS Einstellungen Jan 1 2014 14:31 Tuner Auswahl Motorisiertes DiBEqcl.3 Name des Satelliten Satelliten Position Meine geo. Länge Meine geo. Breite Referenz Position Verschieben Transponder Drehe zur Position Tuner 2 Einschalten Asiasat2(C) 100,5 Ost 0,0 Ost 0,0 Nord zu 0° Stop 3660 / V / 27500 Qualität: For USALS bitte aktivieren. Amualten → Auszahl der Position → Vorhergehentes Menu → Extended Signal

Zur Nutzung von USALS öffnen Sie das Menü Installation >USALS Einstellungen.

Zunächst müssen Sie für Motorisiertes DiSEqc1.3 die Einstellung Einschalten wählen.

Führen Sie die folgenden Schritte aus, um alle Satellitenpositionen zu berechnen:

1. Wählen Sie in der Option Name des Satelliten den von Ihnen gewünschten Satelliten aus.

2. Wählen Sie im Punkt Tuner Auswahl den Tuner aus, an den die motorgesteuerte Antenne angeschlossen ist.

3. Geben Sie bei Meine geo. Länge und Meine geo. Breite Ihren Standort mithilfe der Tasten V- ,V+ und der Zifferntasten ein.

4. Geben Sie bei Satelliten Position die Position des von Ihnen ausgewählten Satelliten an, falls diese nicht korrekt ist.

5. Wählen Sie die Option Drehe zur Position aus. Die Antenne wird sich nun in die Richtung des von Ihnen ausgewählten Satelliten drehen und dessen Position berechnen.

6. Wenn die Empfangsqualität, die unten rechts im Bildschirm angezeigt wird, nicht gut ist, können Sie die Position der Antenne mit den Optionen im Merü Verschieben anpassen. Die ge änderte Position wird sofort automatisch gespeichert. Nun überprüfen Sie die Empfangsqualität für jeden Transponder und wählen die Beste in der Option Transponder (oder Frequenz) aus. Dies wird bei der Feinabstimmung hilfreich sein.

4.1.4 Suche von Sendern

Kanalsuchlauf Name des Satelliten Asiasat2(C) Suchlauf Manual Frequenz 3660 MHz Symbolrate 27500 K/S/s Polarisation Vertikal Netzwerksuche Aus Zugangskochkauf FTA/verschlüsselt Nur freie und vers... Tuner Auswahl Tuner 2 Suchlauf starten LNB Einstellung 5150MHz Auswahr der Suchlaufmethode Anwahlen Menupunkt auswahlen Verlargehendes Menu Extended Signal

Um einen Kanalsuchlauf durchzuführen, öffnen Sie das Men ü Installation >Kanalsuchlauf.

Es gibt vier Methoden, um nach Sendern zu suchen:

• Jeden einzelnen Sender eines Satelliten suchen.
• Jeden einzelnen Sender eines Transponders suchen.
• Einen Sender eines Transponders suchen.
• Jeden Sender eines SMATV (Satellite Master Antenna Television) Transponders suchen.

Zur Suche aller Sender eines Satelliten gehen Sie folgendermaßen vor:

1. Wählen Sie in der Option Name des Satelliten den gewünschten Satelliten aus.
2. Wählen Sie für die Option Suchlauf die Auswahl Automatisch.

Um jeden einzelnen Sender eines Transponders zu suchen, gehen Sie folgendermaßen vor:

1. Wählen Sie in der Option Name des Satelliten den gewünschten Satelliten aus.
2. Wählen Sie für die Option Suchlauf die Auswahl Manuell.
3. Wählen Sie in der Option Frequenz den gew ünschten Transponder aus oder geben Sie ihn mithilfe der Ziffern-tasten ein.
4. Geben Sie die Symbolrate des gewünschten Transponders mithilfe der Zifferntasten in der Option Symbolrate ein.
5. Passen Sie die Option Polarisation auf die Polarisation des von Ihnen gewünschten Transponders an.

HINWEIS

Die Transponderdaten finden Sie in Satelliten-Fachzeitschriften oder auf Webseiten, wie http://www.satcodx.com oder http://www.lyngsat.com.

Um einen Sender eines Transponders zu suchen, gehen Sie folgendermaßen vor:

1. Wählen Sie in der Option Name des Satelliten den gewünschten Satelliten aus.
2. Wählen Sie für die Option Suchlauf die Einstellung Advanced.
3. Wählen Sie in der Option Frequenz den gew ünschten Transponder aus oder geben Sie ihn mithilfe der Ziffern-tasten ein.
4. Geben Sie die Symbolrate des gewünschten Transponders mithilfe der Zifferntasten in der Option Symbolrate ein.

5. Passen Sie die Option Polarisation auf die Polarisation des von Ihnen gewünschten Transponders an.

6. Spezifizieren Sie die Zugangsschl üssel (PIDs) des gew ünschten Senders mithilfe der Zifferntasten im Men ü Zugangsschl üssel. Zugangsschlüssel (Packet Identifier) ist eine Ziffernfolge, die Datenstrombl öcke identifiziert.

Um jeden einzelnen Sender eines SMATV-Transponders zu suchen, falls der Digitalreceiver an einen SMATV angeschlossen ist, gehen Sie folgendermaßen vor:

1. Wählen Sie in der Option Name des Satelliten den gewünschten Satelliten aus.
2. Wählen Sie für die Option Suchlauf die Einstellung SMATV.
3. Wählen Sie in der Option Frequenz den gewünschten Transponder aus oder geben Sie ihn mithilfe der Ziffern-tasten ein.

4. Geben Sie die Symbolrate des gewünschten Transponders mithilfe der Zifferntasten in der Option Symbolrate ein.

5. Passen Sie die Option Polarisation auf die Polarisation des von Ihnen gewünschten Transponders an.

Sie können sowohl Pay-TV-Sender als auch kostenfreie Sender suchen. Um nur kostenfreie Sender zu suchen, wählen Sie für die Option FTA/verschlüsselt die Einstellung nur freie. FTA bezeichnet kostenfreie Sender. Um nur nach Pay-TV-Sendern zu suchen, wählen Sie die Einstellung nur verschlüsselte. CAS bezeichnet Pay-TV-Sender. Um sowohl kostenfreie als auch Pay-TV-Sender zu suchen, wählen Sie die Einstellung alle.

Zum Starten des Suchlaufs w ählen Sie den Men üpunkt Start Search. Im daraufhin eingeblendeten Fenster werden die gefundenen Sender aufgelistet. Dr ücken Sie die Taste OK, um die gefundenen Sender nach Abschluss des Suchlaufs zu speichern. Um den Suchlauf abzubrechen oder den Vorgang ohne Speichern zu verlassen, drücken Sie die Taste EXIT.

4.2 Kopieren von Sendern

Der Digitalreceiver speichert für jeden Tuner einzelne Senderlisten. Ist ein bestimmter Sender nur in der Senderliste eines Tuners vorhanden, ist es nicht möglich, einen Sender zu sehen und zwei andere Sender aufzunehmen. Sie können Einträge der Senderliste eines Tuners in die Senderliste des anderen Tuners kopieren, um solche Probleme zu vermeiden.

Um Einträge einer Senderliste zu kopieren, öffnen Sie das Men ü Installation >Kan äle kopieren. Es gibt drei Möglichkeiten des Kopierens. Um Einträge der Senderliste des ersten Tuners in die Senderliste des zweiten Tuners zu kopieren, wählen Sie die Option Tuner 1 to Tuner 2. Zum Kopieren vom zweiten zum ersten Tuner wählen Sie Tuner 2 to Tuner 1. Um die Einträge gegenseitig zu kopieren, wählen Sie die Option Alle.

4.3 Zur "ucksetzen in die Werkseinstellungen

Der Digitalreceiver verfügt über die folgenden gespeicherten Informationen:

• Satellitenliste
• Senderliste
• Favoritenliste
• Timerliste
• Vorzugseinstellungen

Sie können alle gespeicherten Informationen l öschen, indem Sie den Digitalreceiver in den Lieferzustand zur ücksetzen. Möchten Sie alle Daten zur ücksetzen, öffnen Sie das Men ü Installation >Werkseinstellung. Sie werden anschließend um Bestätigung gebeten. Wenn Sie mit Ja bestätigen, werden Sender, Favoriteneinträge und Timerereignisse gelöscht. Die Vorzugseinstellungen werden auf die Werkseinstellungen gemäß dem Lieferzustand zurückgesetzt.

Kapitel 5

T'aglicher Gebrauch

5.1 Lautst'arkeregelung

Nutzen Sie die Tasten - und + um die Lautstärke Ihren Wünschen gemäß anzupassen. Gegebenenfalls müssen Sie die Lautstärke am Fernsehgerät ebenfalls verändern. Um den Ton zeitweilig auszuschalten, dr ücken Sie die Taste. Br ücken Sie die Taste noch einmal, um den Ton auf die zuvor eingestellte Lautstärke einzustellen.

5.2 Fernsehen schauen

Zum Umschalten zwischen den Sendeern drücken Sie die Taste P+oder P-. Durch Drücken der Taste schalten Sie zum zuvor angesehenen Sender zurück. Sie können den von Ihnen gewünschten Sender auch durch die Eingabe der Sendeernummer mithilfe der Zifferntasten aufrufen. Sie können einen Sender ebenfalls in der Senderliste auswahlen. Zum Anzeigen der Senderliste drücken Sie die Taste OK.

TV Programme (All Tuner) 1 AL EMARAT T1 2 NLE NEWS T1 3 AL-ALAM T1 4 KUWAIT SPACE CHA.. T1 5 IRIB3 T1 6 APTN1 GVW +4420748.. T1 7 CHANNEL ONE T1 8 Ch. 8 - OS Download.. T1 9 Ch. 9 - OS Download.. T1 Asiasat2[C] 3660V 27500 Tuner wechseln Sortierung Alphabetische Suche Optionen

In der Senderliste k önnen Sie die Senderinformationen wie folgt ablesen:

• Sendernummer
• Sendername
• Übertragender Satellit
  • Empfangender Tuner:

T1 steht für den ersten Tuner; T2 steht für den zweiten Tuner.

• Transponderdaten

Ein Dollarzeichen (\$) bei manchen Eintr ägen weist auf einen Pay-TV-Sender hin. Um Pay-TV-Sender sehen zu können, benötigen Sie eine Abonnementkarte.

Um den von Ihnen gew ünschten Sender auszuw ählen, markieren Sie den Sender mithilfe der Tasten Ⓓ+oder Ⓓ- und drücken die Taste OK). Der Sender wird nun angezeigt.

Durch Drücken der Tasten - oder + springen Sie in der Liste in Zehnerschritten aufwärts oder abwärts. Durch die Eingabe einer Sendernummer mithilfe der Zifferntasten wird der entsprechende Sender in der Liste markiert.

Durch Drücken der Taste wird eine alphabetische Suche durchgeführt. Wenn die Markierung zum Beispiel auf einem Eintrag steht, der mit B beginnt, wird sie durch Drücken der Taste 📄 auf den ersten Eintrag mit dem Anfangsbuchstaben C gesetzt.

Zum Sortieren der Senderliste nach dem Sendernamen drücken Sie die Taste 📄. Durch wiederholtes Dr ücken dieser Taste erfolgt die Sortierung nach der Sendernummer.

Durch Dr ücken der Taste √ werden die Zusatzoptionen angezeigt, mit denen Sie folgende Funktionen ausführen können:

• Den von Ihnen gew ünschten Satelliten in der Auswahl Satellit auswählen. Es werden dann die über diesen Satelliten übertragenen Sender angezeigt werden.
• Den von Ihnen gew ünschten Tuner in der Auswahl Tuner wechseln auswählen. Es werden dann die über diesen Tuner bereitgestellten Sender angezeigt werden.
• Indem Sie die Option Anbieter auf An setzen, können Sie den Anbieter der Sender sehen. Dies ist gewöhnlich der Name der Fernsehgesellschaft, die für die Übertragung verantwortlich ist.
• Um den Namen des markierten Senders zu ändern, wählen Sie die Option Umbenennen aus. Nun erscheint die Bildschirmtastatur, mit der Sie einen neuen Namen eingeben können. Siehe § 6.2 für Erläuterungen zur Nutzung der Bildschirmtastatur.
• Sie k önnen unterbinden, dass andere Familienmitglieder den markierten Sender sehen, indem Sie die Option Sperren auf Gesperrt einstellen. Sie m üssen Ihre persönliche Identifikationsnummer eingeben, um den Sender zu sehen oder zu entsperren.
• Um den markierten Sender zu 1 öschen, wählen Sie die Option Löschen aus. Im Anschluss werden Sie gebeten, den Vorgang zu bestätigen. Wenn Sie mit Ja antworten, wird der Eintrag gel öscht. Wenn Sie den Sender wieder herstellen möchten, müssen Sie einen neuen Sendersuchlauf durchführen. Siehe § 4.1.4 für Erläuterungen zum Sendersuchlauf.
• Um den markierten Sender einer Favoritenliste hinzuzufügen, wählen Sie die Option Add to Fav aus. Die Favoritenlisten werden nun angezeigt. Markieren Sie eine gewünschte Liste und drücken Sie die Taste OK
• Sie k önnen die Senderliste mit der Option Sortierung auch zusätzlich wie folgt sortieren:

Standard nach Sendernummer

Alphabetisch nach Sendername

Satellit nach Satellit

FTA kostenfreie Sender bis Pay-TV-Sender

CAS Pay-TV-Sender bis kostenfreie Sender

Anbieter nach Anbieter

FAV Favoriten bis Nicht-Favoriten.

5.2.1 Favoritensender ansehen

Sie können einen Sender sowohl aus der Favoritenliste als auch aus der Senderliste auswählen und ansehen.

Favoriteliste Alle Kanale News Film Musik Sport [TV] Film 8 CHANNEL ONE 6 UP4 ● Neue Favoritenliste hinzufügen ● Sender hinzufügen ● Löschen

Drücken Sie die Taste (FAV), um die Favoritenliste einzublenden. Wenn Sie die Markierung in der Favoritenliste auf oder ab bewegen, werden die zur markierten Liste gehörenden Favoritensen- der angezeigt.

Um einen Favoritensender auszuw ählen, markieren Sie die gewünschte Liste und drücken die Taste ^V+ . In der Favoritenliste erscheint nun ein Markierungsbalken. Sobald Sie einen gewünschten Sender mit der Taste ^OK ausw ählen, wird er angezeigt werden. Drücken Sie gegebenenfalls die Taste ^V- um eine andere Liste auszuwählen.

Wenn Sie auf einen anderen Sender umschalten, nachdem Sie einen Sender aus der Favoritenliste ausgewählt haben, wird es sich dabei um einen anderen Favoritensender aus der gewählten Liste handeln. Der Digitalreceiver wird Sie daran erinnern, welche Liste Sie ausgewählt hatten, indem der entsprechende Name rechts oben im Bildschirm eingeblendet

wird, wenn Sie umschalten. Wenn Sie die aktuelle Liste verlassen möchten, wählen Sie die Alle Kanäle in der Favoritenliste aus.

Sie können eine Favoritenliste oder einen Favoritensender auch löschen. Um einen Sender, den Sie gerade sehen, zu einer Favoritenliste hinzuzufügen, markieren Sie in der Favoritenlistenanzeige eine gewünschte Liste und drücken die Taste um eine Liste hinzuzufügen, drücken Sie die Taste um eine Liste oder einen Sender zu 1 öschen, drücken Sie die Taste informationen zum Bearbeiten der Favoritenliste finden Sie im Abschnitt § 6.2.

5.2.2 Ansehen von Programminformationen

Drücken Sie die Taste, um eine Info-Box einzublenden, in der Sie die Informationen überprüfen können:

42 DWty JOURNAL 10:00 - 10:30 4000 MHz Nachrichten, Wirtschaft, Tage... 10:01

• Sendernummer
• Sendername
• Übertragender Satellit
  • Empfangender Tuner
• Transponderdaten
  • Signalst ärke und Signalqualität
• Programmbezeichnung
• Programmbewertung
  • Programmzusammenfassung
• Sendezeit
• Aktuelle Zeit

Zusätzlich dazu können Sie die folgenden Symbole sehen:

• Untertitelsymbol ( ) wenn für das aktuelle Programm Untertitel angeboten werden.
• Videotextsymbol (☐), wenn für das aktuelle Programm Videotextseiten zur Verfügung stehen.

• Schlosssymbol (☐), wenn der aktuelle Sender gesperrt ist.

• Dollarzeichen (\$), wenn der aktuelle Sender ein Pay-TV-Sender ist.

• Bildauswahlsymbol ( ) wenn für das aktuelle Programm Bildauswahloptionen zur Verfügung stehen.

Durch erneutes Drücken der Taste k önnen Sie ausführliche Programminformationen einblenden. Wenn der Elektronische Programmführer für den aktuellen Sender zur Verfügung steht, können Sie die Informationen zu den folgenden Programmen mithilfe der Taste V- oder V+ einsehen. Um in diesem Fall die Lautst ärke anzupassen, halten Sie die Taste V- oder V+ gedr ückt, bis die Lautst ärkeanzeige eingeblendet wird und das von Ihnen gewünschte Niveau erreicht ist. Zum Ausblenden der Info-Box drücken Sie die Taste EXIT.

5.2.3 Auswahl des Audiokanals

Einige Sendungen werden mit Audiospuren für eine oder mehr Sprachen ausgestrahlt. Durch Dr ücken von werden die verfügbaren Audiospuren angezeigt. Sobald Sie eine der Möglichkeiten auswählen, werden Sie den entsprechenden Ton hören. Zusätzlich können Sie vier Klangmodi für die Audiospur auswählen: Stereo, Mono, Links oder Rechts. Wird jedoch gerade ein Programm mit Bildauswahl angesehen, werden Videospuren eingeblendet werden. In diesem Fall drücken Sie die Taste noch einmal, um eine Audiospur auszuwählen.

5.2.4 Auswahl der Untertitel

Einige Sendungen werden mit Untertitel-Spuren für eine oder mehrere Sprachen ausgestrahlt. Stehen für das aktuelle Programm Untertitelspuren zur Verfügung, wird das Untertitel-symbol (☐) in der Info-Box angezeigt. Durch Drücken von werden die verfügbaren Untertitelspuren angezeigt. Sobald Sie eine Untertitelspur auswählen, wird diese angewendet.

5.2.5 Videotext ansehen

Manche Sender bieten Informationen, wie den Wetterbericht, Nachrichten oder B örsenberichte über Videotext an. Stehen für das aktuelle Programm Videotextseiten zur Verfügbung, wird das Videotextsymbol ( ) in der Info-Box angezeigt. Drücken Sie die Taste, um Videotextseiten anzusehen.

Wählen Sie die gew ünschte Seite aus, indem Sie die Seitennummer mit den Zifferntasten eingeben. Auf den Videotextseiten können Sie den Zoom mithilfe der Taste nutzen und die Transparenz mit der Taste ✅ anpassen. Um die Videotextseite auszublenden, drücken Sie die Taste EXIT.

5.3 Nutzung des Elektronischen Programmführers

Der Elektronische Programmführer stellt für jeden Sender Informationen zu den aktuellen, geplanten oder den sich bereits in Ausstrahlung befindlichen Sendungen inklusive einer kurzen Zusammenfassung bereit.

Programmführer 14:35, 01/01/2004 (Do) 2 NILE NEWS 11:30 - 12:00 30:09 (7:11) EUROMAXX JOURNAL 12:00 - 12:30 12:30 - 13:00 EUROMAXX R 13:00 - 13:30 JOURNAL 13:30 - 14:00 EUROPEAN JOURNAL 14:00 - 14:30 IN FOCUS EPC Ansicht wisten Verheriger Tag Nachster Tag Mehr Infos Kapstler/vorherger Kanal markieren aufnehmen/abbrechen aufnehmen/verändern/abbrechen

Betätigen Sie die Taste GUIDE, um den Elektronischen Programmführer anzuzeigen. Sie können folgende Informationen ablesen:

• Programmplanung
  • Programmzusammenfassung
• Sendedatum
• Sendezeit

Um ausführliche Informationen zu einem gew ünschten Programm anzusehen, markieren Sie Ihre Auswahl mithilfe der Taste + oder - und drücken die Taste i. Um auf einen anderen Sender umzuschalten, drücken Sie die Taste - oder + .

Um den Programmf ührer für Radiosender einzublenden, drücken Sie die Taste. Um wieder zur ückzuschalten, drücken Sie die Taste noch einmal.

Durch Dr ücken der Taste wird der Programmführer in der Form eines Arbeitsblattes eingeblendet. Um wieder zurückzuschalten, drücken Sie die Taste noch einmal.

Sie k önnen Timeraufnahmen über den Elektronischen Programmführer durchführen. Siehe § 7.1.3 für ausführliche Erläuterungen.

5.4 Sender mit Bildauswahl ansehen

Einige Sender, wie Sportsender, stellen für ein Programm mehrere Perspektivansichten gleichzeitig zur Verfügung. Wir sprechen dann von einem Programm mit Multi-Bildanzeige. Sie haben die Möglichkeit, zwischen diesen Bildanzeigen zu wählen und die Perspektive anzuschauen, die Ihnen am besten gefällt.

In einer ähnlichen Methode ist es möglich, mehrere Kopien eines Programms in kurzen Zeitabschnitten zur Verfügung zu stellen.

ReihenfolgeStartzeit
1	13:00 Uhr
2	13:15 Uhr
3	13:30 Uhr
4	13:45 Uhr
5	14:00 Uhr

Nehmen Sie zum Beispiel an, dass ein Film, wie links dargestellt, in fünf Schritten ausgestrahlt wird. Selbst wenn Sie den Film im ersten Schritt verpasst haben, k önnen Sie ihn in einem der folgenden Schritte sehen.

Falls ein Programm vom aktuellen Sender mit Multi-Bildanzeige ausgestrahlt wird, erscheint das Multi-Bildanzeigesymbol (☐) in der Info-Box. Drücken Sie die Taste ☐, um die verfügbaren Videospuren anzeigen zu lassen. Sobald Sie eine der Optionen auswählen, wird diese eingeblendet. In diesem Fall müssen Sie die Taste ☐ noch einmal drücken, um eine Audiospur auszuwählen.

5.5 Nutzung der Timeshift-Funktion

Sie haben die Möglichkeit, während des Fernsehens eine Sendung anzuhalten oder, wie bei einer Aufnahme, in der Wiedergabe zurück zu gehen. Diese Funktion wird als Timeshift bezeichnet. Wenn Sie die Timeshift-Funktion nutzen, wird das Programm in Wirklichkeit temporär aufgenommen.

PORTA PORTA

Um die Timeshift-Funktion nutzen zu können, müssen Sie für die Option Timeshift die Einstellung Einschalten gewählt haben. Siehe § 3.6 für Erläuterung zu dieser Option.

Die Timeshift-Funktion wird folgendermaßen genutzt:

1. Dr ücken Sie die Taste, um die Fortschrittsanzeige einzublenden.

2. Halten Sie die Taste gedr ückt, um im Programm vorwärts und die Taste , um zurück zu gehen.

3. Sie k önnen bis zu 10 Sekunden lang r ückwärts suchen, indem Sie die Taste √ drücken.

4. Um die Fortschrittsanzeige auszublenden, dr ücken Sie die Taste ▶ noch einmal.

5. Zum Beenden der Timeshift-Funktion lassen Sie sich die Fortschrittsanzeige mithilfe der Taste ▶ anzeigen und drücken die Taste □

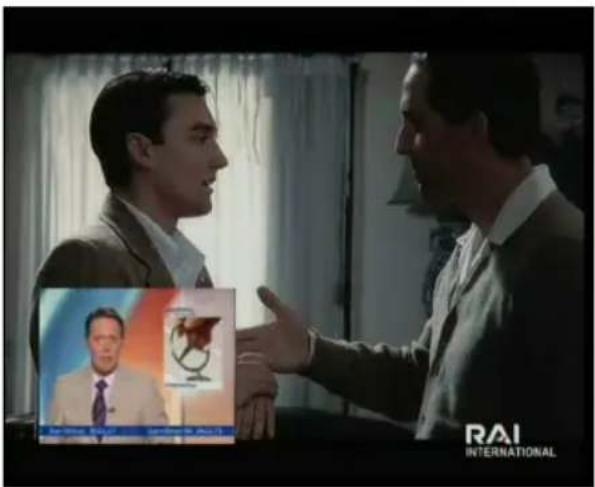

5.6 Benutzung der Funktion Bild-im-Bild

RAI INTERNATIONAL

Sie k önnen zwei Sender zur gleichen Zeit ansehen, indem Sie einen Sender in einem Nebenbild anzeigen lassen. Wir bezeichnen diese Funktion als Bild-im-Bild.

Die Bild-im-Bild-Funktion wird folgendermaßen genutzt:

1. Dr ücken Sie die Taste 📋, um das Nebenbild einzublen-den, in dem der andere Sender dargestellt werden wird.

2. Durch wiederholtes Dr ücken der Taste wird das Nebenbild verkleinert und durch nochmaliges Drücken wird das Nebenbild versteckt.

3. Durch Drücken der Taste SAT wird das Hauptbild mit dem Nebenbild getauscht. So können Sie sogar ein aktuelles Fernsehprogramm im Nebenbild sehen, während Sie eine Aufnahme wiedergeben. In diesem Fall können Sie das Bild jedoch nicht tauschen.

4. Durch Dr ücken der Taste 🏠 wird das Nebenbild entgegen dem Uhrzeigersinn bewegt. Mithilfe der Taste 🏠 wird es im Uhrzeigersinn bewegt.

5. Um die Senderliste für das Nebenbild anzuzeigen, drücken Sie die Taste

6. Wenn es sich bei beiden Sendern um Pay-TV-Sender handelt, wird nur das Hauptbild angezeigt.

HINWEIS

Wenn Sie Pay-TV-Sender mit der Funktion Bild-im-Bild ansehen möchten, benötigen Sie ein spezielles Zugangsmodul, das dazu in der Lage ist, zwei Pay-TV-Sender gleichzeitig zu entschlüsseln.

Kapitel 6

Senderlisten

6.1 Bearbeiten der Senderliste

Nach dem Sendersuchlauf wird die Senderliste angezeigt. Sie können die Einträge in der Senderliste umbenennen, verschieben, sperren oder löschen.

Kanaliste bearbeiten Jas 1 2004 14:28 Extras TV Auflisten 1 AL EMARAT Umbenen... 2 HLE NEWS Verschie... 3 AL-ALAM 4 KUWAIT SPACE CHA... 5 IRIB3 6 APTN1 GVW +442074... 7 CHANNEL ONE 8 Ch. 8 - OS Download... Sortieren Aloassat2(C) , 3600MHz V 27600KG.m Unbenennen, Sortieren, Sperten, Überspilgen, Löschen bestimmter Kanale Weitere Funktion auswahlen . Kanaliste wählen Vorbergehendes Menu . Auswalt der Kanaliste

Zur Bearbeitung der Sender in der Liste öffnen Sie das Men ü Organizing Svc/Fav >Kanalliste bearbeiten. Ein Fenster wird eingeblendet, siehe Abbildung links. In der linken Spalte sehen Sie die Bearbeitungsoptionen und in der rechten Spalte die Senderliste.

Sobald Sie in der linken Spalte eine gew ünschte Option markieren und die Taste OK dr ücken, können Sie in der rechten Spalte einen Sender ausw ählen, den Sie bearbeiten m öchten. Um die Spalte zu wechseln, drücken Sie die Taste

Zur Bearbeitung der Radiosenderliste dr ücken Sie die Taste. In der rechten Spalte erscheint nun eine Auflistung der Radiosender. Um zur Fernsehsenderliste zurückzukehren, drücken Sie die Taste noch einmal.

Zur Änderung des Sendernamens wählen Sie die Option Umbenennen und den gew ünschten Sender aus. Im Anschluss wird die Bildschirmtastatur eingeblendet. Informationen zur Benutzung der Bildschirmtastatur finden Sie im Abschnitt § 6.2.

Im Gegensatz zu analogen Übertragungen erhalten Sender bei digitalen Übertragungen keine eigene Kanalnummer. Kanalnummern werden den Sendern nur in der Reihenfolge zugewiesen, in der sie beim Sendersuchlauf gefunden werden. Aus diesem Grund können Sie die Nummern der Sender ändern, indem Sie die Sendereinträge verschieben. Um einen Sender zu verschieben, wählen Sie die Option Verschieben und einen gewünschten Sender. Der gewählte Sender wird daraufhin dunkler unterlegt. Während Sie den Sender nach oben oder nach unten verschieben, ver ändert sich dessen Nummer je nach der entsprechenden Position. Drücken Sie die Taste OK, um eine Position zu bestätigen.

Sie können einige Sender sperren, um Ihre Kinder daran zu hindern, diese zu sehen. Um einen Sender zu sperren, wählen Sie die Option Sperren und einen gewünschten Sender aus. Der gewählte Sender wird dann mit dem Schlosssymbol markiert. Möchte jemand einen gesperrten Sender sehen, muss die Person die persönliche Identifikationsnummer eingeben, die in der Option PIN Code ändern festgelegt wird. Siehe § 3.4 für Erl äuterungen zu dieser Option. Um einen gesperrten Sender freizuschalten, dr ücken Sie die Taste OK, während der Sender markiert ist.

Um einen Sender zu löschen, wählen Sie die Option Löschen und einen gewünschten Sender aus und drücken die Taste EXIT Sie werden anschließend um Bestätigung gebeten. Wenn Sie mit Ja antworten, wird der gewählte Sender

gelöscht. Wenn Sie die Löschung eines Sender rückgängig machen möchten, müssen Sie einfach den Sendersuchlauf erneut durchführen.

Wenn Sie die Option Sortieren in der linken Spalte auswählen, werden die folgenden Sortiermöglichkeiten eingeblendet:

Standard nach Sendernummer

Alphabetisch nach Sendername

Satellit nach Satellit

FTA kostenfreie Sender bis Pay-TV-Sender

CAS Pay-TV-Sender bis kostenfreie Sender

Anbieter nach Anbieter

6.2 Bearbeiten der Favoritenliste

Sie können Ihre eigene Favoritenliste erstellen. Um ihre Favoritenliste zu bearbeiten, öffnen Sie das Men ü Organizing Svc/Fav >Favoritenliste bearbeiten. Es erscheint eine Favoritenliste, die Sie bearbeiten können.

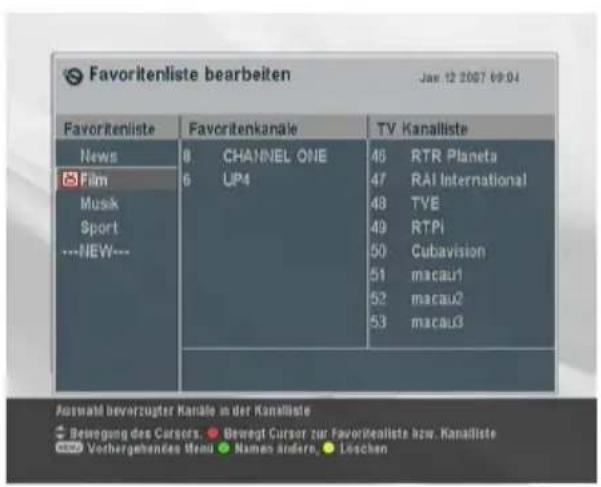

Favoritenliste bearbeiten Jaw 12 2007 09:04 Favoritenliste News Film Musk Sport ---NEW--- 8 CHANNEL ONE 6 UP4 45 RTR Planeta 47 RAI International 48 TVE 49 RTPi 50 Cubavision 51 macau1 52 macau2 53 macau3 Auswahl bevorzugter Kanale in der Kanalliste Bewegung des Cursors. ● Bewegt Cursor zur Favoritenliste bzw. Kanalliste Vorbergehendes Menu ● Names andere ● Loschen

In der linken Spalte sehen Sie eine Auflistung der Favoritenlisten, in der Mitte die Favoritenliste und rechts eine Senderliste.

Folgende Schritte sind notwendig, um einen Eintrag zur Liste hinzuzufügen:

1. Markieren Sie eine gew ünschte Liste in der Auflistung und drücken Sie die Taste OK.

2. Nun k önnen Sie auf die Markierung in der Senderliste zugreifen. Markieren Sie einen gew ünschten Sender und drücken Sie die Taste OK.

3. Der gew ählte Sender wird nun der Favoritenliste hinzugefügt. Anschließend können Sie weitere Sender hinzufügen.

4. Dr ücken Sie die Taste 🔒, um eine andere Favoritenliste auszuwählen. Durch wiederholtes Drücken der Taste 🔒 können Sie abwechselnd auf den Markierungsbalken in jeder Spalte zugreifen.

Sie können bis zu 30 Favoritenlisten hinzufügen. Um eine Favoritenliste hinzuzufügen, wählen Sie den Men üpunkt NEW in der Auflistung aus. Im Anschluss wird eine Bildschirmtastatur eingeblendet.

Favoritenliste bearbeiten Jan 12 2007 08:46 Favoritenliste Favoritenvante TV Kanelliete New Film Mu Sp →NE Tastatur A B C D E F G H I J K L M N O P Q R S T U V W X Y Z ● Del Andere ● Lserzeichen ○ Speichern Umbenommen der Favoritenliste Buchstaben auswahlen? Betwegt den Cursor... Buchstaben auswahlen

Sie können den Markierungs- balken mit den Tasten V- und V+horizontal und mit den Ta- sten P+und P- vertikal bewe- gen. Durch Dr ücken der Taste OK wird ein Buchstabe in die Eingabezeile eingegeben.

Mit Leerzeichen wird ein Leerzeichen eingegeben. Zum Schreiben von Kleinbuchstaben oder Ziffern wählen Sie die Schaltfläche Andere. Um einen Buchstaben zu löschen, bringen Sie die Markierung auf den jeweiligen Buchstaben in der Eingabezeile und drücken Löschen. Sie müssen die Schaltfläche Speichern betätigen, um die Namenseingabe abzuschließen. Wenn Sie EXIT drücken, wird der Name nicht gespeichert.

Um eine Liste umzubenennen, markieren Sie den entsprechenden Eintrag und drücken die Taste 📄. Nun wird die Bildschirmtastatur eingeblendet.

Um eine Liste zu löschen, markieren Sie den entsprechenden Eintrag und drücken die Taste. Ein Bestätigungsfenster wird eingeblendet. Wenn Sie mit Ja antworten, wird der Eintrag gelöscht.

Auf die gleiche Weise können Sie einen Eintrag in der Favoritenliste löschen, indem Sie die Taste OK in der Favoritenliste betätigen.

Um Radiosender hinzuzufügen, drücken Sie die Taste. Die Senderliste mit Radiosendereinträgen wird eingeblendet. Um nach dem Hinzufügen von Radiosendern zur Fernsehsenderliste zurückzukehren, drücken Sie die Taste noch einmal.

Mithilfe der Favoritenliste können Sie Ihre Lieblingssender schneller auswählen. Siehe § 5.2 für ausführliche Erläuterungen.

6.3 Übertragung von Receiverdaten

Der Digitalreceiver speichert Daten folgendermaßen:

• Senderliste
• Favoritenliste
• Vorzugseinstellungen

Es ist m öglich, Receiverdaten von einem anderen Digitalreceiver des gleichen Typs zum Digitalreceiver zu übertragen, indem Sie diesen anderen Receiver mit einem RS-232-Kabel anschließen.

Zur Übertragung von Receiverdaten gehen Sie folgendermaßen vor:

1. Schließen Sie ein Ende des RS-232-Kabels (9-Pin D-Sub Kabel) an den RS-232 Anschluss des Digitalreceivers an und verbinden Sie das andere Ende mit dem entsprechenden Anschluss des anderen Digitalreceivers.

2. Schalten Sie beide Ger äte ein.

3. Öffnen Sie das Menü Installation >Transfer Firmware > Übertragen der Programmliste zu einem anderen Receiver.

4. Schalten Sie den Digitalreceiver aus und wieder ein.

HINWEIS

Sie sollten sich wichtige Daten, wie Videoeinstellungen, vor der Datenübertragung notieren, um einem Zurücksetzen vorzubeugen.

6.4 Bearbeiten von Kanalinformationen auf Ihrem Computer

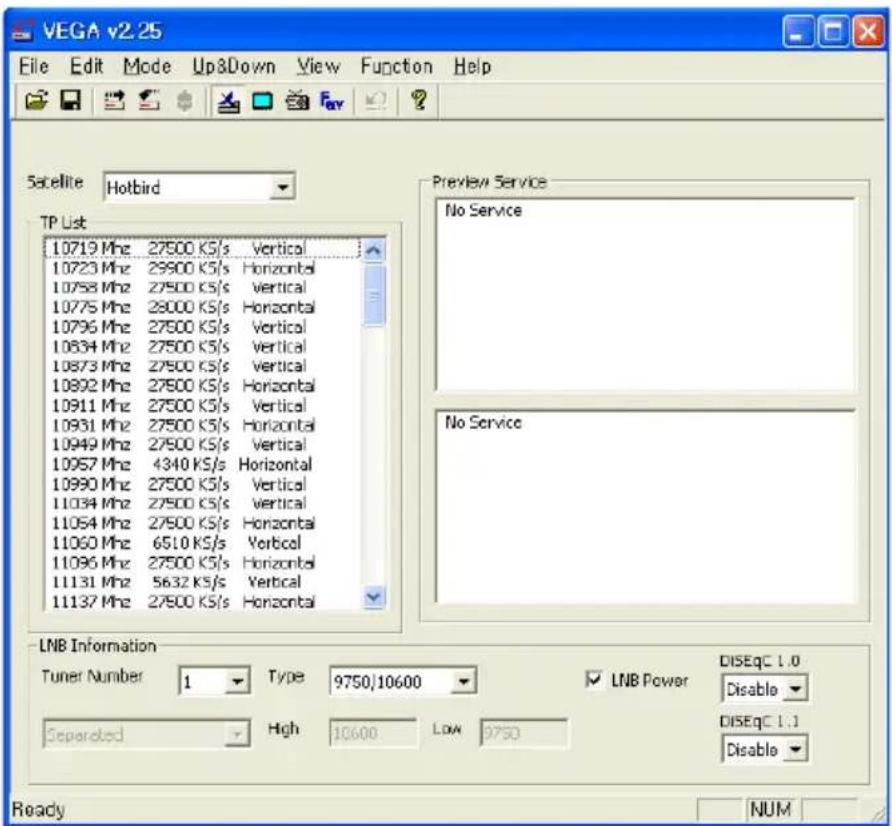

Mithilfe des Kanalbearbeitungsprogramms Vegak önnen Sie Kanalinformationen auf Ihrem Computer bearbeiten. Mit Vega können Sie folgende Bearbeitungsschritte ausführen:

• Hinzuf ügen, L öschen oder Ändern von Satelliteneinträgen
• Hinzuf ügen, Löschen oder Ändern von Transpondereinträgen
• Löschen oder Ändern von Sendereinträgen
• Hinzuf ügen, Löschen oder Ändern von Favoritenlisten

Sie können Ihre Kanalinformationen nicht nur zum Digital-receiver übertragen, sondern diese auch als Datei speichern.

Der Namenszusatz der Datei lautet std. Vega finden Sie auf der Topfield Webseite http://www.i-topfield.com.

Für die Benutzung von Vegam üssen Sie ein USB-Kabel oder ein RS-232-Kabel bereithalten, um den Digitalreceiver an Ihren Computer anzuschließen.

Wenn Sie ein RS-232-Kabel (9-Pin, D-Sub-Kabel) verwenden, verbinden Sie ein Ende des Kabels mit dem RS-232-Anschluss am Digitalreceiver und das andere Ende mit dem entsprechenden Anschluss an Ihrem Computer.

Bei Verwendung eines USB-Kabels verbinden Sie ein Ende des Kabels mit dem USB-Anschluss des Digitalreceivers und das andere Ende mit dem entsprechenden Anschluss an Ihrem Computer.

Schalten Sie den Digitalreceiver aus, falls er eingeschaltet ist und öffnen Sie Vega. Gehen Sie folgendermaßen vor, um Kanalinformationen vom Digitalreceiver zu importieren:

1. Bei Anschluss über USB öffnen Sie das Menü Mode >USB. Bei Anschluss mit einem RS-232-Kabel öffnen Sie das Menü Mode >Seriell.

2. Öffnen Sie das Menü Upload & Download >Upload from STB.

3. Ein Bestätigungsfenster wird eingeblendet. Betätigen Sie an dieser Stelle Upload.

4. Schalten Sie den Digitalreceiver ein. Die Datenübertragung beginnt, sobald der Receiver eingeschaltet ist.

Natürlich können Sie auch eine stdDatei öffnen, wenn Sie über diese verfügen, anstatt Kanalinformationen vom Digitalreceiver zu importieren. Wenn Sie den Vorgang abgeschlossen haben, müssen Sie die folgenden Schritte einhalten, um Kanalinformationen zum Digitalreceiver zu übertragen.

1. Öffnen Sie das Menü Upload & Download >Download to STB.
2. Ein Bestätigungsfenster wird eingeblendet. Betätigen Sie an dieser Stelle Download.
3. Schalten Sie den Digitalreceiver ein. Die Datenübertragung beginnt, sobald der Receiver eingeschaltet ist.

6.4.1 Bearbeiten der Satelliten- und Transponderliste

Um die Satellitenliste zu bearbeiten, m üssen Sie zun ächst die Taste F1 auf Ihrer Tastatur dr ücken. Die entsprechenden Menüs werden nun aktiviert.

VEGA v2.25 File Edit Mode Up&Down View Function Help Satellite Hotbird TP List 10719 Mhz 27500 KS/s Vertical 10723 Mhz 27500 KS/s Horizontal 10758 Mhz 27500 KS/s Vertical 10775 Mhz 27500 KS/s Horizontal 10796 Mhz 27500 KS/s Vertical 10834 Mhz 27500 KS/s Vertical 10873 Mhz 27500 KS/s Vertical 10892 Mhz 27500 KS/s Horizontal 10911 Mhz 27500 KS/s Vertical 10931 Mhz 27500 KS/s Horizontal 10949 Mhz 27500 KS/s Vertical 10957 Mhz 4340 KS/s Horizontal 10990 Mhz 27500 KS/s Vertical 11034 Mhz 27500 KS/s Vertical 11054 Mhz 27500 KS/s Horizontal 11060 Mhz 6510 KS/s Vertical 11096 Mhz 27500 KS/s Horizontal 11131 Mhz 5632 KS/s Vertical 11137 Mhz 27500 KS/s Horizontal Preview Service No Service No Service LNB Information Tuner Number 1 Type 9750/10600 LNB Power DISEqC 1.0 Disable Separated High 10600 Low 9750 DISEqC 1.1 Disable Ready NUM

Zum Hinzufügen eines Satelliten öffnen Sie das Menü Function > Satellit, TP > Add Satellite. Ein Fenster erscheint. Geben Sie in das leere Feld Satellite Name einen Namen für den neuen Satelliten ein. Wenn Ihnen der Positionsindex des neuen Satelliten für DiSEqC 1.2 bekannt ist, geben Sie diesen in das leere Feld Position Index ein. Kennen Sie ihn nicht, müssen Sie das Menü Motorized DiSEqC 1.2 des Digitalreceivers aufrufen. Siehe hierzu § 4.1.2. Nachdem Sie den neuen Satelliten durch Bestätigung mit OK im Fenster erstellt haben, sollten Sie dessen LNB-Einstellungen konfigurieren. Für LNB-Einstellungen siehe § 4.1.1.

Um einen Satelliten zu löschen, wählen Sie den gewünschten Satelliten im Ausklappfenster Satellite aus und öffnen das Menü Function > Satellite, TP > Delete Satellite. Wenn Sie im daraufhin angezeigten Bestätigungsfenster mit Yes antwor- ten, wird der Satellit gelöscht.

Um einen Satelliteneintrag zu ändern, w ählen Sie den

gewünschten Satelliten im Ausklappfenster Satellite aus und öffnen das Men ü Function > Satellite, TP > Edit Satellite. Änderungen werden auf die gleiche Weise wie das Hinzufügen von Satelliten ausgeführt.

Zum Hinzufügen eines Transponders öffnen Sie das Men ü Function > Satellit, TP > Add Transponder. Nun wird ein Fenster eingeblendet, in welchem Sie die Frequenz, Symbolrate, Polarität und Stream-Identifizierung für Ihren neuen Transponder angeben. Durch Bestätigung mit OK wird der neue Transpondereintrag gespeichert.

Um einen Transpondereintrag zu 1 öschen, wählen Sie den gewünschten Transponder im TP List Listenfenster aus und öffnen das Menü Function >Satellite, TP >Delete Transponder. Wenn Sie im daraufhin angezeigten Bestätigungsfenster mit Yes antworten, wird der Transpondereintrag gelöscht.

Um einen Transpondereintrag zu ändern, wählen Sie den gewünschten Transpondereintrag im TP List Listenfenster aus und öffnen das Menü Function > Satellite, TP > Edit Transponder. Änderungen werden auf die gleiche Weise wie das Hinzufügen von Transpondern ausgeführt.

6.4.2 Bearbeiten der Fernseh- und Radiosenderliste

Um die Fernsehsenderliste zu bearbeiten, müssen Sie zunächst die Taste F2 auf Ihrer Tastatur drücken. Die entsprechenden Menüs werden nun aktiviert.

VEGA v2.25 File Edit Mode Up&Down View Function Help TV Service 1. 741 History/A1 19. 800 Vijay India 35, macau5 2. History/A1 19. VIDAY 36, macau6 3. 510 20. 702 STAR PLUS 37, 737 A1 4. 511 21. 704 STAR Movies 5. 754 STAR Plus Pakistan 22. 707 STAR GOLD 6. 753 CNBC 23. STAR Movies 7. 752 Channel [V] India 24. STAR Plus 8. 751 Star World India 25. STAR Gold 9. STAR World 26. AL EMARAT 10. CHANNEL [V] 27. NILE NEWS 11. CNBC 28. AL-ALAN 12. STAR Plus 29. KUWAIT SPACE CHANNEL 13. TSP Test 30. IRIB3 14. 736 A1 31. macau1 15. Adventure One 32. macau2 16. 777 STAR One India 33. macau3 17. STAR One India 34. macau4 Service Information Satellite : Service ID : 0 PMT : 0 PCR : 0 AID : 0 VID : 0 Ready NUM

Zum L öschen eines Sendereintrags w ählen Sie den gewünschten Sender in der Liste TV Service aus und drücken die Taste Delete auf Ihrer Tastatur. Wenn Sie im daraufhin angezeigten Bestätigungsfenster mit Yes antworten, wird der Sendereintrag gelöscht.

Durch Anklicken des Kästchens CAS wird ein Sender als Pay-TV-Sender gekennzeichnet. Wenn Sie verhindern m öchten, dass Ihre Kinder bestimmte Sender sehen, w ählen Sie diese aus und bestätigen das Kästchen Lock.

Um die Radiosenderliste zu bearbeiten, m üssen Sie zun ächst die Taste F3 auf Ihrer Tastatur dr ücken. Die Bearbeitung erfolgt auf die gleiche Weise wie die Bearbeitung der Fernsehsenderliste.

6.4.3 Bearbeitung der Favoritenliste

Um die Favoritenliste zu bearbeiten, m üssen Sie zun ächst die Taste F4 auf Ihrer Tastatur dr ücken. Die entsprechenden

Menüs werden nun aktiviert.

VEGA v2.25 File Edit Mode Up&Down View Function Help Favorite Group Name Nieuvs TV Group Fav Service List 31. macau1 32. macau2 33. macau3 34. macau4 2. History/A1 Service Information Satellite: Asiasak2(C) TP: 4146Mhz 11850KS/s Vertical Service ID: PMT: 52 PCR: 250 AID: 251 VID: 250 Ready NUM

Zum Löschen einer Favoritenliste wählen Sie die gewünschte Favoritenliste im Favorite Group Name Ausklappfenster aus und öffnen das Men ü Function >Fav Group >Delete Current Fav Group. Wenn Sie im daraufhin angezeigten Bestätigungsfenster mit Yes antworten, wird die ausgewählte Favoritenliste gelöscht.

Favorite Group Favorit Group Name Nieuws Service Type ○ Ty ○ Radio All Service 1. 741 History/A1 2. History/A1 3. 510 4. 511 5. 754 STAR Plus Pakistan 6. 753 CNBC 7. 752 Channel [V] India 8. 751 Star World India 9. STAR World 10. CHANNEL [V] 11. CNBC 12. STAR Plus 13. TCP Test 14. 736 AI 15. Adventure One 16. 777 STAR One India 17. STAR One India Selected Service 31. macau1 32. macau2 33. macau3 34. macau4 2. History/A1 OK Cancel

Zum Hinzuf ügen einer Favoritenliste öffnen Sie das Men ü Function > Fav Group > Add New Fav Group. Nun wird ein Dialogfenster, wie links abgebildet, angezeigt. Geben Sie im Feld Favorite Group Name den gew ünschten Namen für die neue Liste ein. Für das Erstellen einer Radiofavoritenliste wählen Sie den Menüpunkt Radio.

Um Sender zur neuen Liste hinzuzuf ügen, w ählen Sie den gewünschten Sender im Fenster All Service auf der linken Bildschirmseite aus und betätigen in der Bildschirmmitte den Pfeil nach rechts (→). Der gewählte Sender wird nun der neuen Liste hinzugefügt. Um einen Sendereintrag aus der Liste zu entfernen, drücken Sie nach entsprechender Auswahl auf den Pfeil nach links (←). Durch Dr ücken von OK wird Ihre neue Favoritenliste erstellt.

Zum Ändern einer Favoritenliste öffnen Sie das Menü Function > Fav Group > Edit Current Fav Group. Änderungen werden auf die gleiche Weise wie das Hinzufügen von Favoritenlisten ausgeführt.

Kapitel 7

Aufnahme und Wiedergabe

Mit einem Tuner des Digitalreceivers können Sie einen Sender aufnehmen und gleichzeitig einen anderen Sender ansehen, wenn die beiden Sender über den gleichen Transponder bereitgestellt werden. Der Digitalreceiver TF 6000 PVRE ist mit zwei Tunern ausgestattet. Dadurch haben Sie die folgenden Möglichkeiten:

• Sie können zwei verschiedene Sender aufnehmen, während Sie zwei andere unterschiedliche Sender ansehen. Dies ist nur möglich, wenn zwei oder mehr der Sender vom gleichen Transponder bereitgestellt werden und die anderen Sender ebenfalls beide von einem anderen Transponder bereitgestellt werden. In diesem Fall können Sie zwei Sender mithilfe der Funktion Bild-im-Bild ansehen. Siehe § 5.6 für Erläuterungen zur Funktion Bild-im-Bild.

• Sie k önnen zwei unterschiedliche Sender aufnehmen, während Sie einen dieser Sender mittels der Funktion Timeshift ansehen. Siehe § 5.5 für Erl äuterungen zur Timeshift-Funktion.

• Sie k önnen zwei unterschiedliche Sender aufnehmen, während Sie eine Aufnahme wiedergeben.

• Während Sie eine Aufnahme wiedergeben, k önnen Sie einen Sender mithilfe der Funktion Bild-im-Bild im Nebenbild sehen.

7.1 Aufnehmen eines Programmes

Sobald eine Aufnahme gestartet wurde, wird das links dargestellte Symbol für einige Sekunden rechts oben im Bildschirm eingeblendet werden. Wenn Sie einen anderen Sender ansehen, als den, den Sie aufnehmen, wird in der Mitte des Symbols eine Zahl angezeigt, welche die Reihenfolge angibt, in der die Aufnahme gestartet wurde.

HINWEIS

Ist die Aufnahme beendet, wird sie eventuell nicht gespeichert, wenn die Aufnahmezeit weniger als eine Minute beträgt.

7.1.1 Sofortaufnahme

Um das Programm aufzunehmen, das Sie sich gerade anschauen, drücken Sie die Taste ●. Durch Drücken der Taste 📄 wird die aktuelle Aufnahme angehalten. Zum Fortsetzen der Aufnahme drücken Sie die Taste noch einmal.

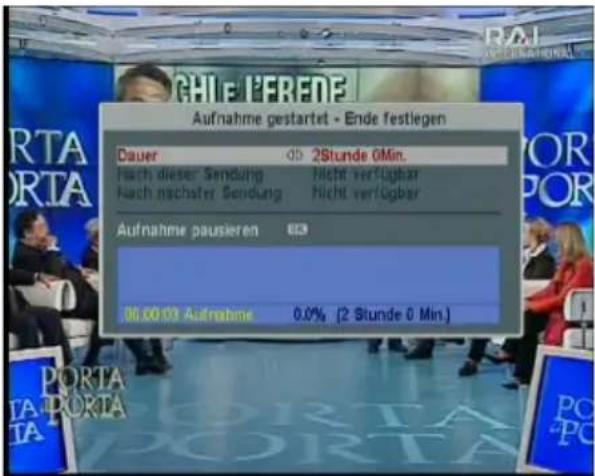

Aufnahme gestartet - Ende festlegen Dauer 2Stunde 0Min. Nach dieser Sendung Nicht verfügbar Nach nachster Sendung Nicht verfügbar Aufnahme pausieren 6/3 00.00:03 Aufnahme 0.0% (2 Stunde 0 Min.) PORTA PORTA PORTA PORTA PORTA

Nachdem eine Aufnahme gestartet wurde, dr ücken Sie die Taste , um ein Fenster einzublenden, in welchem Sie die Aufnahmedauer festlegen können. Siehe Abbildung links.

Zum Festlegen einer beliebigen Aufnahmedauer, stellen Sie für die Option Dauer mithilfe der Tasten - und + die gewünschten Werte ein und dr ücken die Taste . Die Aufnahme wird zur festgelegten Zeit gestoppt werden.

Falls die Informationen für die nachfolgende Sendung vom Elektronischen Programmführer bereitgestellt werden, sind die Optionen Nach dieser Sendung und Nach nächster Sendung verfügbar. Wenn Nach dieser Sendung ausgewählt ist, wird die aktuelle Aufnahme beendet, wenn das aktuelle Programm endet. Bei Auswahl von Nach n ächster Sendung wird die aktuelle Aufnahme entsprechend beendet, sobald das nachfolgende Programm endet.

Die Auswahl der Option Aufnahme pausieren h ält die Aufnahme an. Wenn Sie die Taste noch einmal dr ücken, verändert sich diese Option zu Aufnahme fortsetzen. Wählen Sie sie aus, um die Aufnahme fortzusetzen.

Aufnahme stoppen? ■ NICE NOWS NILE NEWS-8 ✓ Weiter aufnehmen

Drücken Sie die Taste, um die Aufnahme zu stoppen. Im Anschluss erscheint ein Fenster mit Angaben zu Programmen, die gerade aufgenommen werden. Siehe Abbildung links. Wählen Sie ein Programm aus, wird die entsprechende Aufnahme gestoppt.

Sie k önnen einen anderen Sender aufnehmen oder ansehen, w ährend eine Aufnahme durchgef ü hrt wird. Um zusätzlich einen anderen Sender aufzunehmen, schalten Sie den gewünschten Sender ein und drücken die Taste .

Sobald die Aufnahme startet, wird sie der Aufnahmeliste hinzugefügt, auch wenn die Aufnahme noch nicht beendet ist. Eine Aufnahmedatei wird nach dem jeweiligen Sendernamen unter Anfügung einer Nummer benannt. Zum Anzeigen der Aufnahmeliste dr ücken Sie die Taste . Siehe § 7.2 für ausführliche Informationen zur Aufnahmeliste.

7.1.2 Timeraufnahme

Sie können die Aufnahme einer Sendung zu einer bestimmten Zeit programmieren. Selbst wenn der Digitalreceiver ausgeschaltet ist, wird er sich einschalten und die Aufnahme zur angegebenen Zeit starten. Nach Beendigung der Aufnahme schaltet sich der Digitalreceiver wieder aus.

Zeiteinstellung Jan 12 2007 09:21 Einstellung/Modus wählen Ortszeit GMT (JTC)-Weltzeit Zeitdifferenz Zeitaktualisierung Sotrisik Transgender Sommer zeitumstellung Automatisch 12/04/07 09:21 12/04/07 09:21 00:00 Normal An Anwahlen ➔ Nesupunkt auswählen 📄 Vorhergehendes Menu

Um eine Timeraufnahme einzu-programmieren, öffnen Sie das Menü Timerliste. Die Timerliste wird angezeigt.

Drücken Sie die Taste, um ein neues Timerereignis hinzuzufügen. Ein Fenster wird eingeblendet, siehe Abbildung oben.

Sie m üssen für die Option Aufnahme die Einstellung An gewählt haben, um eine Aufnahme programmieren zu können. Ist die Option Aus eingestellt, wird sich der Digitalreceiver zwar zur richtigen Zeit einschalten, aber die Aufnahme nicht ausführen. In diesem Fall können Sie Ihren Videorecorder oder ein ähnliches Gerät zur Aufnahme verwenden.

Wenn Sie eine Radiosendung aufnehmen möchten, stellen Sie für die Option Typ die Auswahl Radio ein. Belassen Sie sie anderenfalls auf TV.

Für die Option Satellit wählen Sie den Satelliten, der den gewünschten Sender überträgt. Durch Dr ücken der Taste OK bei dieser Option wird eine Satellitenliste eingeblendet, in der Sie einen gewünschten Satelliten ausw ählen können. Wählen Sie für die Option Tuner Auswahl einen Tuner, der den gewünschten Sender empfängt.

Für die Option Sender stellen Sie den Sender ein, der das gewünschte Programm beinhaltet. Durch Drücken der Taste OK bei dieser Option wird eine Senderliste eingeblendet, in der Sie einen gewünschten Sender auswählen können.

Es stehen fünf Timermodi zur Verfügung:

Einmal bedeutet w örtlich 'ein Mal.'

Jeden Tag bedeutet w örtlich 'jeden Tag.'

Jedes Wochenende bedeutet 'jede Woche sonnabends und sonntags.'

Wöchentlich bedeutet 'einmal pro Woche.'

Jeden Werktag bedeutet 'jede Woche von Montag bis Freitag.'

Wenn Ihre Lieblingssendung am Wochenende ausgestrahlt wird und Sie jede Episode für die Aufnahme programmieren möchten, stellen Sie für die Option Modus die Auswahl Jedes Wochenendeein.

Stellen Sie für die Option Datum das gew ünschte Datum für das Einschalten des Digitalreceivers ein. Das Datumsformat lautet Tag/Monat/Jahr-Wochentag.

Stellen Sie als Startzeit die gewünschte Zeit ein, zu der die Aufnahme gestartet werden soll. Sie können dazu die Ziffern-tasten benutzen. Das Zeitformat lautet Stunde:Minute.

Stellen Sie als Dauer die gew ünschte Zeitdauer ein, nach der die Aufnahme beendet sein wird.

Durch Drücken der Taste OK bei Markierung der Option Name wird die Bildschirmtastatur eingeblendet, mit deren Hilfe Sie Ihre Aufnahme benennen können. Wenn Sie keinen Namen angeben, wird die Aufnahme nach dem Sender benannt werden. Siehe § 6.2 für Erläuterungen zur Nutzung der Bildschirmtastatur.

Um ein Timerereignis mit den oben genannten Einstellungen zu erstellen, drücken Sie OK, da die Angaben sonst nicht gespeichert werden.

Die Timereinträge können Sie in der Timerliste bearbeiten oder löschen. Um einen Timereintrag zu bearbeiten, markieren Sie den gewünschten Eintrag und drücken die Taste OK. Es erscheint nun ein Fenster, in welchem Sie die Einstellungen auf dieselbe Art und Weise ver ändern können, wie Sie

für die Neueinstellung vorgehen. Zum L öschen eines Timer-eintrags markieren Sie den gewünschten Eintrag und drücken die Taste 📄. Anschließend werden Sie gebeten, den Vorgang zu best ätigen. Wenn Sie mit Ja antworten, wird der Eintrag gelöscht.

7.1.3 Planen einer Aufnahme mithilfe des Programmführers

Programmführer 14:35, 01/01/2004 (Do) 2 NILE NEWS 11:30 - 12:00 20:00 (Fri) EUROMAXX JOURNAL 12:00 - 12:34 12:30 - 13:04 EUROMAXX R 13:00 - 13:34 JOURNAL 13:30 - 14:04 EUROPEAN JOURNAL 14:00 - 14:34 IN FOCUS EPG Ansicht wafien • Vorheriger Tag • Nachster Tag Mehr Infos • nachster/vorheriger Kanal markieren/aufohnen/abbrechen • aufohnen/verantern/abbrechen

Ist der Elektronische Programmführer ordnungsgem äß installiert, k önnen Sie Timer-aufnahmen auf folgende Weise programmieren:

1. Dr ücken Sie die Taste GUIDE, um den Elektronischen Programmführer anzuzeigen.
2. Wählen Sie mithilfe der Tasten - und + einen Sender aus, den Sie aufnehmen möchten.
3. Wählen Sie mithilfe der Tasten + und - ein Programm aus, das Sie aufnehmen möchten.
4. Um ein Timerereignis ohne Aufnahme zu programmieren, drücken Sie die Taste OK. Der Buchstabe P wird hervorgehoben. Um ein Timerereignis mit Aufnahme zu programmieren, drücken Sie die Taste noch einmal. Der Buchstabe R wird hervorgehoben.

5. Dieses Timerereignis wurde der Timerliste hinzugefügt. Um die Einstellungen zu verändern, drücken Sie die Taste . Es wird ein Fenster eingeblendet, in dem Sie die Änderungen durchführen können.

6. Dr ücken Sie die Taste ☐K noch einmal, um die Markierung zu entfernen.

7.1.4 Aufnahme eines Timeshift-Programmes

Während Sie ein Programm mit der Funktion Timeshift ansehen, können Sie es aufnehmen, indem Sie die folgenden Schritte ausführen:

1. Dr ücken Sie die Taste, um die Fortschrittsanzeige einzublenden.
2. Um eine gew ünschte Szene auszuwählen, halten Sie die Taste oder gedr ückt, bis Sie die Szene erreicht haben.
3. Dr ücken Sie die Taste, um die Aufnahme zu starten.
4. Dr ücken Sie die Taste, um die Timeshift-Funktion zu stoppen.
5. Dr ücken Sie die Taste noch einmal, um die Aufnahme zu stoppen.

Siehe § 5.5 für ausführliche Erläuterungen zur Timeshift-Funktion.

7.1.5 Aufnahme eines Pay-TV-Programmes

Sie k önnen ein Pay-TV-Programm ohne Abonnementkarte aufnehmen. Sie ben ötigen jedoch die Abonnementkarte, um es wiederzugeben, da es noch nicht entschlüsselt wurde. Es ist deshalb empfehlenswert, Pay-TV-Programme mit der Abonnementkarte aufzunehmen, damit sie bereits entschlüsselt aufgenommen werden. In diesem Fall k önnen Sie sie ohne Abonnementkarte wie normale Sender genießen.

Um ein Pay-TV-Programm in entschlüsselter Form aufzunehmen, gehen Sie folgendermaßen vor:

1. Wählen Sie ein Pay-TV-Programm aus, das Sie aufnehmen möchten.
2. Vergewissern Sie sich, dass die Abonnementkarte in den Steckplatz auf der Vorderseite des Digitalreceivers eingesetzt wurde.
3. Starten Sie die Aufnahme.
4. Bis zur Beendigung der Aufnahme d ürfen Sie den Sender nicht wechseln und die Timeshift-Funktion nicht benutzen.

HINWEIS

Wenn Sie den Sender wechseln oder die Timeshift-Funktion während einer Aufnahme von einem Pay-TV-Sender benutzen, erfolgt die Aufnahme ab diesem Zeitpunkt in verschlüsselter Form. Selbst wenn die Aufnahme nur teilweise entschlüsselt wurde, ben ötigen Sie eine Abonnementkarte, um sie wiederzugeben.

7.2 Dateiarchiv

Wenn ein Programm aufgenommen wird, wird es als Datei auf der integrierten Festplatte des Digitalreceivers gespeichert. Aufnahmen, die Sie wiedergeben möchten, können Sie aus der Aufnahmeliste auswählen.

Aufgezeichnete Sendungen 31 01/01 Default Event-2 32 01/01 Default Event-3 33 01/01 KUWAIT SPACE CHANNEL-3 34 01/01 AL-ALAM-5 35 01/01 NLE NEWS-7 36 01/01 AL-ALAM-7 37 01/01 AL EMARAT 38 01/01 NLE NEWS-3 39 23/10 BBC News 40 23/10 Lick It and Stick It CBBC Channel, Hotbird Neuer Ordner Planet Cook: fun with Captain Coo... In Ordner abiegen 341 MB ( 12Min ) 23/10/2004 10:06 Optionen 133281 MB Frei / 152625 MB Datei löschen Information

Zum Einsehen der Aufnahmeli- ste dr ücken Sie die Taste 📄. Zusätzlich zur Aufnahmeliste stehen eine MP3-Liste und eine TAP-Liste zur Verf ügung. Mit dem Digitalreceiver k önnen Sie Musik und Audiob ücher im MP3-Format genießen. Zum Anzeigen der anderen Listen drücken Sie die Taste oder .Siehe Kapitel ?? f ür Erläuterungen zu TAP.

Die Dateiinformationen umfassen die folgenden Elemente: Dateinummer, Dateiname, Aufnahmezeit, Spieldauer, Dateigröße, usw.

Sie k önnen eine Aufnahmedatei wiedergeben, verschieben, löschen, umbenennen und sperren. Sie können die Aufnahmedateien auch nach dem Dateinamen, der Spieldauer oder der Größe der Aufnahme ordnen. Außerdem können Sie einen neuen Ordner erstellen.

Löschen von Aufnahmen

Um eine Aufnahme zu löschen, markieren Sie den Listeneintrag und drücken die Taste 🔍. Sie werden anschließend um Bestätigung gebeten. Wenn Sie mit Ja antworten, wird der Eintrag gelöscht.

Sortieren von Aufnahmen

Zum Sortieren der Aufnahmen gehen Sie folgendermaßen vor:

1. Drücken Sie die Taste √, um zusätzliche Optionen einzublenden.

2. Stellen Sie für die Option Sortierung entsprechend Ihren Wünschen Alphabetisch, Zeit oder Größe ein.

3. Dr ücken Sie die Taste EXIT.

4. Die Aufnahmen sind nun entsprechend der gewählten Option sortiert.

Sperren einer Aufnahmedatei

Um eine Aufnahme zu sperren, damit andere Personen sie nicht wiedergeben können, gehen Sie folgendermaßen vor:

1. Markieren Sie die gew ünschte Aufnahme.
2. Dr ücken Sie die Taste, um zusätzliche Optionen einzublenden.
3. Wählen Sie für die Option Sperren die Einstellung Gesperrt.
4. Dr ücken Sie die Taste EXIT.
5. Das Schlosssymbol (☐) erscheint auf dem Eintrag.

Wenn Sie eine gesperrte Aufnahme für die Wiedergabe auswählen, werden Sie nach Ihrer persön ähnlichen Identifikationsnummer gefragt.

Umbenennen einer Aufnahme

Zum Umbenennen von Aufnahmen gehen Sie folgendermaßen vor:

1. Markieren Sie die gew ünschte Aufnahme.
2. Dr ücken Sie die Taste, um zusätzliche Optionen einzublenden.
3. Wählen Sie die Option Umbenennen aus. Die Bildschirmtastatur wird eingeblendet.
4. Ändern Sie den Namen und speichern Sie die Änderung. Siehe § 6.2 für Erläuterungen zur Nutzung der Bildschirmtastatur.

Erstellen eines neuen Ordners

Zum Erstellen eines neuen Ordners drücken Sie die Taste 📄 Daraufhin wird ein neuer Ordner mit dem Namen GROUP # erstellt. Sie können diesen Ordner auf dieselbe Weise umbenennen, wie Sie den Namen einer Aufnahme umändern.

Verschieben einer Aufnahme in einen anderen Ordner

Um eine Aufnahme in einen anderen Ordner zu verschieben, markieren Sie den gewünschten Eintrag und drücken die Taste. Die Ordner werden dann gelistet. Sobald Sie einen Ordner auswählen, wird die Aufnahme in diesen Ordner verschoben.

7.3 Wiedergabe einer Aufnahme

Bei der Aufnahme eines Programmes werden zus ätzliche Inhalte, wie Audiospuren oder Videotext ebenfalls mit aufgenommen. Sie kommen bei der Wiedergabe einer Aufnahme ebenfalls in deren Genuss.

Eine Aufnahme kann wie folgt wiedergegeben werden:

1. Drücken Sie die Taste, um die Aufnahmeliste einzublenden.
2. Markieren Sie die gew ünschte Aufnahme.
3. Dr ücken Sie die Taste (OK), um die Wiedergabe zu starten.
4. Zum Stoppen der Wiedergabe dr ücken Sie die Taste

Während der Wiedergabe können Sie folgende Funktionen ausführen:

- Ausf ührliche Informationen zum aktuell wiedergegebenen Programm erhalten Sie, wenn Sie die Taste

betätigen. Die dann angezeigte Info-Box enthält den Dateinamen, die Spieldauer, Senderinformationen, usw.

• Zum zeitweiligen Anhalten der Wiedergabe drücken Sie die Taste ^11 . Zum Fortsetzen der Wiedergabe drücken Sie die Taste noch einmal.
• Halten Sie die Taste bzw. die Taste gedr ückt, um im Programm vorwärts bzw. zurück zu gehen.
• Drücken Sie die Taste, um die Fortschrittsanzeige einzublenden und drücken Sie die Taste noch einmal, um sie wieder auszublenden.

Wenn die Fortschrittsanzeige nicht angezeigt wird, können Sie mithilfe der Zifferntasten eine Prozentzahl eingeben, um sich zu einer bestimmten Szene zu begeben.

7.3.1 Wiedergabe in Zeitlupe

Um eine Wiedergabe in Zeitlupe zu sehen, dr ücken Sie die Taste ▶. Wenn Sie die Taste mehrfach dr ücken, ver ändert sich die Wiedergabegeschwindigkeit in 3 Stufen: 1/2, 1/4 und 1/8 der Zeit. Zum Fortsetzen der Wiedergabe mit Normalgeschwindigkeit drücken Sie die Taste ▶.

7.3.2 Wiedergabe im Zeitraffer

Um eine Wiedergabe im Zeitraffer zu sehen, dr ücken Sie die Taste ▶. Wenn Sie die Taste mehrfach dr ücken, ver ändert sich die Wiedergabegeschwindigkeit in 3 Stufen: 2, 4 und 6-fache Geschwindigkeit. Zum Fortsetzen der Wiedergabe mit Normalgeschwindigkeit drücken Sie die Taste ▶.

Sie können die Wiedergabe nicht nur vorwärts sondern auch rückwärts im Zeitraffer ansehen. Um rückwärts wiederzugeben, drücken Sie die Taste 🏠. Wenn Sie die Taste mehrfach drücken, verändert sich die Wiedergabegeschwindigkeit in 3 Stufen: 1, 2 und 3-fache Geschwindigkeit. Zum Fortsetzen der

Wiedergabe mit Normalgeschwindigkeit dr ücken Sie die Taste ▶.

7.3.3 Ein Bookmark (Lesezeichen) setzen

45.6% (0Min) PORTA PORTA

Sie k önnen Lieblingsstellen einer Aufnahme mit einem Bookmark markieren und direkt zu diesen Stellen springen. Es k önnen h öchstens 64 Bookmarks gesetzt werden. Bookmarks werden mit der Aufnahme gespeichert, damit Sie sie anschließend wieder verwenden k önnen. Zum Setzen eines Bookmarks gehen Sie folgendermaßen vor:

1. Dr ücken Sie die Taste ▶, um die Fortschrittsanzeige während einer Wiedergabe einzublenden.

2. Dr ücken Sie die Taste 📄 in einer gew ünschten Szene, die Sie mit einem Bookmark markieren möchten. Wie Sie oben im Bild sehen können, wird nun ein kleiner Punkt über der Fortschrittsanzeige eingeblendet.

3. Um zu einem Bookmark zu springen, dr ücken Sie die Taste 📄.

4. Um ein Bookmark zu 1 öschen, springen Sie zum Bookmark und drücken die Taste 📄.

Wurden keine Bookmarks gesetzt, springt man durch Drücken der Taste 📋 jeweils 30 Sekunden vorwärts.

7.3.4 Wiederholte Wiedergabe einer Aufnahme

Sie können eine Aufnahme sowohl vollst ändig als auch teilweise wiederholt wiedergeben.

Um eine vollst ändige Aufnahme wiederholt wiederzugeben, drücken Sie die Taste 🚙️, wenn die Fortschrittsanzeige nicht eingeblendet ist. In der Info-Box wird das Wiederholungssymbol (→) angezeigt. Zum Verlassen des Wiederholungsmodus drücken Sie die Taste 🔗 noch einmal.

Um eine Aufnahmedatei teilweise zu wiederholen, gehen Sie folgendermaßen vor:

1. Dr ücken Sie die Taste, um die Fortschrittsanzeige während einer Wiedergabe einzublenden.
2. Gehen Sie zur Anfangsszene des Teils der Aufnahme, den Sie wiederholt wiedergeben möchten, indem Sie die Tasten oder bet ätigen.
3. Dr ücken Sie die Taste 🔑. Der Anzeiger beginnt zu blinken.
4. Gehen Sie zur Schlussszene. Der gew ünschte Aufnahmeteil ist rot markiert.
5. Dr ücken Sie die Taste noch einmal. Der Teil ist nun grün markiert und die Wiedergabe mit Wiederholung startet.
6. Zum Abbrechen der Funktion dr ücken Sie die Taste während die Fortschrittsanzeige eingeblendet ist.

7.3.5 Wiedergabe von Aufnahmen in Reihenfolge

Sie können mehrere Aufnahmen kontinuierlich in Reihenfolge wiedergeben, indem Sie folgende Schritte ausführen:

1. Dr ücken Sie die Taste ☐, um die Aufnahmeliste einzublenden.

2. Wählen Sie die gew ünschten Aufnahmen mit der Taste aus. Die Aufnahmen werden je nach der Reihenfolge ihrer Auswahl nummeriert.

3. Drücken Sie die Taste OK), um die Wiedergabe zu starten.

4. Die ausgew ählten Aufnahmen werden in der Reihenfolge ihrer Nummerierung wiedergegeben.

7.3.6 Wiedergabe einer verschl "usselten Aufnahme

Wenn Sie ein Programm von einem Pay-TV-Sender mit Abonnementkarte aufgenommen haben, können Sie es wie eine Aufnahme von einem unverschlüsselten Sender wiedergeben. Anderenfalls ben ötigen Sie eine Abonnementkarte, um das Programm wiederzugeben, da es ohne Entschlisselung aufgenommen wurde. Das gilt auch, wenn es teilweise entschlüsselt wurde.

Ein grünes \in der Aufnahmeliste zeigt an, dass die Aufnahme vollständig entschlüsselt wurde. Ein gelb-gr ünes \weißt darauf hin, dass die Aufnahme teilweise entschlüsselt wurde. Ein gelbes \$bezeichnet eine Aufnahme, die nicht entschlüsselt ist.

Siehe § 7.1.5 für Informationen zur Aufnahme von einem Pay-TV-Sender.

7.4 Bearbeiten einer Aufnahme

Sie können einen Teil, wie z. B. Werbung, aus einer Aufnahme herausschneiden oder speichern, indem Sie die folgenden Schritte ausführen:

1. Dr ücken Sie die Taste, um die Fortschrittsanzeige während einer Wiedergabe einzublenden.
2. Gehen Sie zur Anfangsszene des Teils der Aufnahme, den Sie bearbeiten möchten, indem Sie die Tasten oder betätigen.

3. Dr ücken Sie die Taste 🔑. Der Anzeiger beginnt zu blinken.

4. Gehen Sie zur Schlussszene. Der gewünschte Aufnahmeteil ist rot markiert.

5. Dr ücken Sie die Taste √, um die Bearbeitungsoptionen anzuzeigen.
6. Wenn Sie die Option Schneiden ausw ählen, wird der gewählte Teil aus der ursprünglichen Aufnahme entfernt.
7. Wenn Sie die Option Speichern auswählen, wird der Teil in einer neuen Datei gespeichert, die den Namen der ursprünglichen Aufnahme mit dem Zusatz 'CUT' und einer Nummer trägt.

7.5 Kopieren einer Aufnahme

Sie können eine Aufnahmedatei während der Wiedergabe vollständig oder teilweise kopieren, indem Sie die folgenden Schritte ausführen:

1. Starten Sie die Wiedergabe einer gew ünschten Aufnahme.
2. Gehen Sie zu einer Szene, von der aus Sie den Kopiervorgang starten möchten, indem Sie die Taste oder betätigen.
3. Durch Dr ücken der Taste wird der gewählte Teil in eine neue Datei kopiert, die nach der ursprünglichen Aufnahme mit dem Zusatz 'COPY' und einer Nummer benannt wird.
4. Zum Stoppen des Kopiervorgangs drücken Sie die Taste ☐.

HINWEIS

Eine längere Aufnahme können Sie schneller kopieren, indem Sie die urspr üngliche Aufnahme wiedergeben, anschließend

die Taste dr ücken, bis sich die Geschwindigkeit auf das Sechsfache erhöht hat und nun die Taste bet ätigen. Die Kopie wird mit sechsfacher Originalaufnahmegeschwindigkeit ausgeführt.

7.6 MP3-Wiedergabe

Mit diesem Digitalreceiver können Sie MP3-Dateien abspielen. Informationen zur Übertragung von MP3-Dateien von Ihrem Computer zum Digitalreceiver finden Sie unter § 7.7 und Kapitel 8.

Zur Wiedergabe von MP3-Dateien führen Sie folgende Schritte aus:

1. Dr ücken Sie die Taste und bet ätigen Sie dann die Taste oder, um die MP3-Liste anzuzeigen.
2. Markieren Sie eine gew ünschte Datei. Wenn Sie mehrere Dateien auswählen möchten, können Sie dies mit der Taste ausführen.
3. Dr ücken Sie die Taste (OK), um die Wiedergabe zu starten.
4. Zum Stoppen der Wiedergabe dr ücken Sie die Taste ☐.

Um alle MP3-Dateien eines untergeordneten Ordners wiederzugeben, markieren Sie den gew ünschten Ordner und drücken die Taste.

7.7 Übertragung von Aufnahmedateien

Dateien können zwischen dem Digitalreceiver und Ihrem Computer mittels der USB-Verbindung und dem Programm Altair übertragen werden. Das Programm wird für die Datenübertragung verwendet. Sie können es von der Topfield Webseite http://www.i-topfield.comherunterladen.

Zur Durchführung der Daten übertragung gehen Sie folgendermaßen vor:

1. Laden Sie sich das Programm Altairund den USB-Treiber von der Topfield Webseite herunter.

2. Installieren Sie beides auf Ihrem Computer.

3. Schließen Sie ein Ende des USB-Kabels an den USB-Anschluss des Digitalreceivers and und verbinden Sie das andere Ende mit dem entsprechenden Anschluss an Ihrem Computer.

4. Schalten Sie den Digitalreceiver ein.

5. Öffnen Sie das Programm Altair. Der nachfolgend dargestellte Bildschirm erscheint.

Bedienen Sie Altair wie folgt:

1. Wählen Sie die zuübertragenden Dateien aus. Im linken Bildschirmteil werden Dateien und Ordner des Digital-receivers dargestellt, während im rechten Bildschirmteil Dateien und Ordner Ihres Computers angezeigt werden.

2. Dr ücken Sie die rechte Pfeiltaste (→), um Dateien vom Digitalreceiver zu Ihrem Computer zu übertragen.

3. Dr ücken Sie die linke Pfeiltaste ( ), um Dateien von Ihrem Computer zum Digitalreceiver zu übertragen.

Oben im Bildschirm können Sie die Nachricht Turbo Off sehen. Der Turbo-Modus ist eine Methode, um die Übertragung der Dateien vom und zum Digitalreceiver zu beschleunigen. Sie können den Kreis auf der linken Seite der Nachricht anklicken, um den Turbo-Modus ein- oder auszuschalten.

Der Turbo-Modus beschleunigt die Übertragung der Dateien, doch der Digitalreceiver reagiert nicht mehr auf die Befehle der Fernbedienung. Wir raten davon ab, den Turbo-Modus zu nutzen, wenn Sie den Digitalreceiver während der Datenübertragung verwenden möchten oder wenn Aufnahmen programmiert sind, die zwischenzeitlich starten würden.

HINWEIS

Sie können die Aufnahmen nicht mit einem herk ömmlichen MPEG-Player auf Ihrem Computer wiedergeben. Grund dafür ist die Formatierung, die vom normalen MPEG-Format abweicht. Auf http://www.elecard.com und http://www.videolan.org finden Sie einen MPEG-Player, mit dem Sie die Dateien wiedergeben können. Wenn Sie DVDs mit den Aufnahmen erstellen möchten, steht Ihnen auf http://www.haenlein-software.com ein DVD-Bearbeitungsprogramm zur Verfügung, das Sie dabei unterstützen wird.

7.8 Formatieren der Festplatte

Um die Festplatte des Digitalreceivers zu formatieren, öffnen Sie das Menü Installation > Formatierung der Festplatte.

Durch das Formatieren der Festplatte werden alle Dateien unwiderruflich gel öscht. Wenn eine neue Festplatte installiert werden soll, muss diese formatiert sein, da das Dateisy-

stem dieses Digitalreceivers nicht dem eines PC-Systems entspricht. Mit einer unformatierten Festplatte können Sie weder aufnehmen noch die Timeshift-Funktion verwenden.

Kapitel 8

Zugriff auf den Digitalreceiver

Der TF 6000 PVRE bietet Ihnen einen Webservice und FTP-Service. Mithilfe dieser Services können Sie eine Timeraufnahme erstellen oder eine Aufnahmedatei herunterladen. Dafür benötigen Sie einen Router, über den Sie den Digitalreceiver an Ihren Computer anschließen oder mit dem Internet verbinden können.

Um den Webservice des Digitalreceivers zu nutzen, sollten Sie folgende Schritte einhalten:

1. Konfigurierung eines Routers für den Digitalreceiver.
2. Konfigurierung der Einstellungen des lokalen Netzwerks (LAN) des Digitalreceivers.
3. Zugriff auf die Homepage des Digitalreceivers.

Hier § 8.3 finden Sie ausführliche Informationen zur Nutzung des Webservices des Digitalreceivers.

HINWEIS

Im Standby-Modus funktionieren weder der Webserver noch der FTP-Server des Digitalreceivers. Wenn Sie den Webservice

immer benutzen m öchten, muss sich das Ger ät stets im Betriebsmodus befinden.

8.1 Konfigurierung des Routers

In diesem Abschnitt beziehen wir uns als beispielhafte Beschreibung auf das Setup-Programm des WRT54G, eines von Linksyshergestellten Routers, um Ihnen verst ändlich zu machen, wie der Router für die Netzwerkverbindung konfiguriert werden muss.

HINWEIS

Ausführliche Erläuterungen zur Einrichtung des Routers finden Sie in der Bedienungsanleitung des Routers.

8.1.1 Lokaler Zugriff

Sobald Ihr Router eingeschaltet ist und unabhängig davon, ob er mit dem Internet verbunden ist, wird ein lokales Netzwerk erstellt.

Sie können Ihren Router einem Computer oder einem mit dem Netzwerk verbundenen Gerät automatisch eine dynamische IP-Adresse zuweisen lassen, indem Sie den DHCP-Server des Routers aktivieren. In diesem Fall können Sie auf den Digitalreceiver mittels der IP-Adresse zugreifen, die dem Digitalreceiver vom Router zugewiesen wurde.

Wird der Digitalreceiver ausgeschaltet und wieder eingeschaltet, wird ihm eine neue dynamische IP-Adresse zugewiesen. Es ist empfehlenswert und praktischer, dem Digitalreceiver eine statische IP-Adresse zuzuweisen. Dazu m üssen Sie den DHCP-Server des Routers deaktivieren und im Menü IP Configuration eine verfügbare IP-Adresse für den Digitalreceiver

festlegen. Informationen zum Einrichten einer statischen IP-Adresse finden Sie unter § 8.2.

8.1.2 Zugriff von außerhalb

Wenn Sie sich außer Haus befinden, k önnen Sie auf Ihren Digitalreceiver zu Hause zugreifen, wenn Ihr Router so konfiguriert wurde, dass er mittels Port Forwarding (Port-Weiterleitung) einen Zugang zum Digitalreceiver herstellen kann. Mithilfe dieser Funktion wird Ihr Router Sie an den Digitalreceiver weiterleiten, wenn Sie auf Ihren Router mit dessen IP-Adresse zugreifen.

Port Range Application Start End Protocol IP Address Enable PVRHTTP 80_to 80 Both 192.168.1 16:1 PVRFTP 20_to 21 Both 192.168.1 16:1 0_to 0 Both 192.168.1 0 0_to 0 Both 192.168.1 0

Ihr Router kann durch einen Internetdienstanbieter mit einer dynamischen IP-Adresse versehen sein. Wurde der Router also aus- und wieder eingeschaltet, können Sie so lange nicht auf ihn zugreifen, bis Sie von jemanden, der sich bei Ihnen zu Hause befindet, über die ge änderte IP-Adresse informiert wurden. Viele Router unterstützen jedoch das Dynamic Domain Name System (DDNS), welches dieses Problem behebt.

DynDNS

Wenn Sie DDNS nutzen, k önnen Sie mit einem Domain-Namen auf Ihren Router zugreifen.

Der DDNS-Service wird folgendermaßen genutzt:

1. Wenn der DDNS-Service von Ihrem Router unterst ützt wird, erstellen Sie auf der DDNS anbietenden Webseite ein Benutzerkonto.

2. Konfigurieren Sie Ihren Router anhand des Benutzerkontos, damit er mit der Webseite kommunizieren kann.

DDNS Service : DynDNS.org User Name : yilhoze Password : ****** Host Name : tfpvr.dyndns.org Internet IP Address : 221.132.76.3 Status : DDNS is updated successfully

Jedes Mal, wenn dem Router eine neue dynamische IP-Adresse zugewiesen wird, informiert er den DDNS-Dienstanbieter über die neue IP-Adresse. Somit k önnen Sie auf Ihren Router jederzeit mit einem Domain-Namen zugreifen.

8.2 Konfigurierung des Digitalreceivers

Sie sollten die LAN-Einstellungen konfigurieren, um den Webservice und den FTP-Service zu aktivieren.

IP Configuration Jan 1 2004 16:33 DHCP 4+ Off IP Address 182.168.72.86 Subnet Mask 255.255.0.0 Gateway 192.168.111.111 User ID guest Password 0000 Anzahlten 100 Nenigunst auswahlen 1000 Vorhergehendes Moni

Öffnen Sie das Menü Installation > LAN Setting > IP Configuration.

Sie können dem Digitalreceiver eine dynamische IP-Adresse zuweisen. Dazu wählen Sie für die Option DHCP die Einstellung An. Die dem Digitalreceiver durch Ihren Router zugewiesene dynamische IP-Adresse können Sie im Menü LAN Status einsehen.

Jedes Mal, wenn der Digitalreceiver eingeschaltet wird, ändert sich die IP-Adresse. Sie m üssen diese dann im Men ü LAN Status nachprüfen, um auf den Digitalreceiver zugreifen zu können. Um diese umst ändliche Vorgehensweise zu vermeiden, sollten Sie anstelle der dynamischen besser eine statische IP-Adresse zuweisen.

Wählen Sie für die Option DHCP die Einstellung Aus, werden die Optionen für IP Address, Subnet Mask und Gateway aktiviert. Sie müssen die Einstellungen für diese Optionen treffen, um die Konfiguration der Ihres Routers anzupassen.

Passen Sie die Optionen User ID und Password Ihren Wünschen entsprechend an. Wenn Sie auf den FTP-Server zugreifen, werden Sie nach dem mit diesen Optionen erstellten Konto gefragt werden.

HINWEIS

Sie können jedoch auch ein anonymes Konto nutzen, um auf den FTP-Server zuzugreifen. Mit solch einem anonymen

Konto können Sie allerdings nur Dateien herunterladen. Sie können keine Daten auf den Server hochladen.

8.3 Zugriff auf den Webserver

Auf den Webseiten des Digitalreceivers können Sie folgende Funktionen ausführen:

• Herunterladen oder Hochladen von Aufnahmedateien, MP3-Dateien oder TAP-Dateien. Für Informationen zu TAP siehe Kapitel ??.
• Erstellen einer Timeraufnahme
• Ansehen der Programminformationen der aktuell durchgeführten Aufnahme.
• Ansehen der Systeminformationen des Digitalreceivers.

HINWEIS

Wir empfehlen die Verwendung des Web-Browsers Internet Explorer, um die oben genannten Funktionen voll nutzen zu können. Wenn Sie einen anderen Web-Browser, wie Netscape Navigator, verwenden, könnten einige Probleme auftreten.

Um auf die Homepage des Digitalreceivers zu gelangen, geben Sie die IP-Adresse oder den Domain-Namen, wenn Sie DDNS verwenden, in Ihren Web-Browser ein. Informationen zum DDNS-Service finden Sie in der Bedienungsanleitung Ihres Routers.

TOPFIELD - Mozilla Finder File Edit View Tools Help http://19C.165.10.200/INDEX.HTM TOPFIELD Control Welcome to TOPFIELD File Management Recordings Timer Settings System Information

Auf der Seite File Management k önnen Sie Aufnahmedateien und MP3-Dateien nicht nur herunterladen, sondern auch hochladen. Wenn Sie Dateien hochladen oder herunterladen möchten, die 2 Gigabyte groß oder gr ößer sind, empfehlen wir, anstelle des Webservers den FTP-Server zu verwenden.

Es kann h öchstens eine Benutzerverbindung hergestellt werden. Das bedeutet, dass Sie nicht auf den Webserver zugreifen können, wenn dieser von einer anderen Person genutzt wird.

8.4 Zugriff auf den FTP-Server

Um auf den FTP-Server zugreifen zu k önnen, benötigen Sie ein FTP-Client-Programm.

Für die Anmeldung am FTP-Server können Sie den Benutzernamen und das Passwort verwenden, die im Men ü LAN Setting hinterlegt sind. Für Informationen zur Konfiguration der LAN-Einstellungen siehe § 8.2.

SmartFTP v1.5 - Unlicensed - [TF6000PVI : guest] FTP Commands View Tools Favorites Window Help Name: TF6000PVI Login page Password **** Port 24 Acceptee 192.168.184.167 DataFiles MP3 fanco GROUP (I) 100 ProgramFiles 2 Name Size Date Parent Folder dance 2005-04-20 2011 12:00 GROUP (I) 2005-05-20 2011 12:00 pcp 2005-04-20 2011 12:00 Linkin_Park_Netora_-.01.-Forward_Abyss.mp3 31KB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.02.-Don't Stop_Abyss.mp3 4.3MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.03.-Somewhere.J.Selong_Aby.mp3 4.8MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.04.-Lying.From_Vou_Abyss.mp3 4.0MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.05.-Ht.Thea_Four_Abyss.mp3 1.7MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.06.-Easier.To_Fun_Abyss.mp3 4.6MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.07.-Font_Abyss.mp3 1.7MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.08.-Figure_OB_Abyss.mp3 4.5MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.09.-Breaking_Tha_RblA_Aby.mp3 4.4MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.10.-From_Tha_InBeA_Abyss.mp3 4.0MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.11.-Mashdy's_Latening_Aby.mp3 4.0MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.12.-Session_Abyss.mp3 2.3MB 2005-03-20 2011 11:56 Linkin_Park_Netora_-.13.-Runt_Abyss.mp3 4.2MB 2005-03-20 2011 11:56 PART Passive node OF (292.168.184.167.16.6) Opening data connection to 192.168.184.167 Port: 4102 LIST =SL Accepted data connection from 292.168.2.7.2326 18atches total 147D bytes transferred. (7.76KB/s) [2LQ xS] Log SessionQueue /MP3 16 Object(s) Total: 90.3MB 80.00/17 192.168.184.167

HINWEIS

Es kann h öchstens eine Benutzerverbindung hergestellt werden. Das bedeutet, dass Sie nicht auf den FTP-Server zugreifen können, wenn dieser von einer anderen Person genutzt wird.

Kapitel 9

Aktualisierung der Firmware

Der Digitalreceiver arbeitet mit einer stabilen und praktischen Firmware. Zur Verbesserung des Digitalreceivers wird jedoch gegebenenfalls eine neue Firmware herausgegeben. Die neueste Firmware und eine Aktualisierungsmöglichkeit finden Sie auf der Topfield Webseite http://www.i-topfield.com.

Receiver Status Jan 1 2004 11:29 System Identifikation (D) 2416 Loader Version L1.07 Geräte Version v5.2.61 Software Version TF-NNPCW 5.19.03 Letzte Aktualisierung Dec 07 2005

Sie sollten die Informationen zur Firmware Ihres Digitalreceivers pr üfen, bevor Sie eine neue Firmware herunterladen. Um die aktuellen Informationen für Ihren Digitalreceiver zu prüfen, gehen Sie zum Menü Information > Receiver Status.

HINWEIS

Sie d ürfen eine Aktualisierung der Firmware nur durchführen, wenn die System Identifikation (ID) mit der

Ihren identisch ist. Die Aktualisierung wird anderenfalls fehlschlagen.

9.1 Über Satellit

Sie können eine neue Firmware über den Satelliten herunterladen.

Software Upgrade Jan 1 2014 14:32 Name des Satelliten Astra Frequenz £600 MHz Symbolrate 22000 KG/s Polarisation Horizontal Zugangsschlüssel 347 Tuner Auswahl Tuner 1 Start Wahles Sie eines Satelliten Anzahlten Monigunkt auswahlen Vorhergehendes Menu

Um diese Aktualisierungsmethode zu nutzen, öffnen Sie das Menü Installation >Software Upgrade.

Nach Bestätigung der Option Start wird die Firmwareaktualisierung gestartet.

Satellit Astra

Frequenz 12603 MHz

Symbolrate 22000 KS/s

Polarität Horizontal

PID 347

In der links abgebildeten Tabelle finden Sie die Transponderdaten, die vom Hersteller Topfield für die Firmwareaktualisierung bereitgestellt wurden.

Diese Transponderdaten können sich ändern. Sie finden die Daten auf der Topfield Webseite http://www.i-topfield.com.

9.2 Über den USB-Anschluss Ihres Computers

Sie können eine neue Firmware auch über Ihren Computer zum Digitalreceiver übertragen, wenn dieser mit einem USB-Kabel angeschlossen ist. Dazu ben ötigen Sie die Firmware-Übertragungssoftware TFDNUSB, die auf der Topfield Webseite http://www.i-topfield.comzur Verfügung steht.

Um die Firmware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

1. Laden Sie sich eine neue Firmware für diesen Digitalreceiver von der Topfield Webseite herunter.

2. Schließen Sie ein Ende des USB-Kabels an den USB-Anschluss des Digitalreceivers and und verbinden Sie das andere Ende mit dem entsprechenden Anschluss an Ihrem Computer.

3. Schalten Sie den Digitalreceiver ein.

4. Führen Sie TFDNUSBaus.

Bedienen Sie TFDN_USB wie folgt:

1. Klicken Sie auf die Schaltfl äche Find, um die Datei mit der neuen Firmware auszuwählen.

2. Klicken Sie auf die Schaltfl äche Download, um die Übertragung der Datei zu starten.

3. Klicken Sie auf die Schaltfl äche Stop and Exit, um die Übertragung der Datei abzubrechen.

4. Schalten Sie den Digitalreceiver aus und wieder ein.

9.3 Über Ihren Computer und die Schnittstelle RS-232

Es ist m öglich, eine neue Firmware auf den Digitalreceiver aufzuspielen, indem Sie Ihren Computer mit einem RS-232 Kabel anschließen. Dazu ben ötigen Sie die Firmware-Übertragungssoftware TFD-Down. Diese finden Sie auf der Topfield Webseite http://www.i-topfield.com.

Um die Firmware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

1. Laden Sie sich eine neue Firmware für diesen Digitalreceiver von der Topfield Webseite herunter.
2. Schließen Sie ein Ende des RS-232 Kabels (9-Pin D-Sub Kabel) an den RS-232 Anschluss des Digitalreceivers an und verbinden Sie das andere Ende mit dem entsprechenden Anschluss Ihres Computers.
3. Schalten Sie den Digitalreceiver ein.
4. Führen Sie TFD-Downaus.

Bedienen Sie TFD-Down wie folgt:

1. Klicken Sie auf die Schaltfl äche Find, um die Datei mit der neuen Firmware auszuwählen.
2. Klicken Sie auf die Schaltfl äche Download, um die Übertragung der Datei zu starten.
3. Klicken Sie auf die Schaltfl äche Stop, um die Übertragung der Datei abzubrechen.
4. Schalten Sie den Digitalreceiver aus und wieder ein.

9.4 Über einen anderen Digitalreceiver und die Schnittstelle RS-232

Es ist m öglich, eine neue Firmware auf den Digitalreceiver aufzuspielen, indem Sie einen anderen Digitalreceiver des gleichen Typs mit einem RS-232-Kabel anschließen.

Um die Firmware auf diese Weise zu aktualisieren, gehen Sie wie folgt vor:

1. Schließen Sie ein Ende des RS-232-Kabels (9-Pin D-Sub Kabel) an den RS-232 Anschluss des Digitalreceivers an und verbinden Sie das andere Ende mit dem entsprechenden Anschluss des anderen Digitalreceivers.

2. Schalten Sie beide Ger äte ein.

3. Öffnen Sie das Menü Installation >Transfer Firmware > Übertragen der Software zu einem anderen Receiver.

4. Schalten Sie den Digitalreceiver aus und wieder ein.

Index

16:9, 23

1st Audio Sprachwahl, 20

1st Untertitelsprache, 20

22 kHz, 32

2nd Audio Sprachwahl, 20

2nd Untertitelsprache, 20

4:3, 23

Benutzer, 34

Bewegung, 34

Bild-im-Bild, 50

Bildformat, 23

Bildschirmtastatur, 55

Breitbild-Fernseher, 23

Briefkastenformat, 23

A/V Ausgangssignal, 21

Aufnahme fortsetzen, 67

Aufnahme pausieren, 67

Aufnahmeliste, 73

Ausschnittmitte, 23

Automatisch, 37

CBand, 31

CAM, 7

CAS, 39

CAS, 62

CI, 8

Common Interface, 8

Darstellung, 23

Datum, 70

Dauer, 67, 70

DiSEqC Befehlsmodus, 34

Drehe zur Position, 36

Durchschleifen, 32

DVB, 1

Einstellung der Ortszeit, 24

Einstellung/Modus wählen, 26

Einzeln, 32

Elektronische Programmführer, 47

Elektronischer Programmführer, 2

Leerzeichen, 55

LNB, 31

Favoritenliste bearbeiten, 54

Fernsehsenderliste, 53, 56

File Management, 92

Find, 97, 98

Formatierung der Festplatte, 84

Frequenz, 34, 36–38

FTA, 39

FTA/verschlüsselt, 39

Manuell, 37

MediaHighway, 28

MediaHighway, 29

MediaHighway EPG, 29

Meine geo. Breite, 36

Meine geo. Länge, 36

Men üsprache, 19

Mini A, 33

Modus, 70

Mono, 24

Motor Einstellung, 34, 35

Motorgesteuertes DiSEqC 1.2, 34

Motorisiertes DiSEqc1.3, 35

Multi-Bildanzeige, 48

Gateway, 90

Gehe zur Position, 34

Gesperrt, 75

Info-Box Anzeigedauer, 27

IP Address, 90

Nach dieser Sendung, 67

Nach nächster Sendung, 67

Name, 70

Name des Satelliten, 29, 31, 32, 34, 35, 37, 38

NEW, 55

NTSC, 21

nur freie, 39

nur verschlüsselte, 39

K_u Band, 31

Kanäle kopieren, 39

Kanalliste bearbeiten, 52

Kanalsuchlauf, 36

Kindersicherung, 26

Kindersperre aus, 26

Ortszeit, 25, 26

OSD Transparenz, 27

PAL, 21

Password, 90

PIN, 26

PIN Code ändern, 27

Polarisation, 37–39

Port Forwarding, 88

LAN, 86

LAN Setting, 93

LAN Status, 90

Position der Infobox, 28

Position Index, 60

Radio, 64, 69

Radiosenderliste, 53

Receiver Status, 95

Sommerzeitumstellung, 26

Sortieren, 54

Sortierung, 43, 74

Speichern, 35, 81

Sperre, 26

Sperren, 43, 53, 75

Spracheinstellung, 19

Start, 96

Start Search, 39

Startzeit, 70

std, 58, 59

Stereo, 24

Stop, 98

Stop and Exit, 97

Subnet Mask, 90

Suchlauf, 37, 38

Symbolrate, 37, 38

System Einstellungen, 27, 28

System Identifikation (ID), 95

Taste, 4

TFD-Down, 97, 98

TFDN_USB, 96, 97

Timerliste, 69

Timerliste, 69

Timeshift, 49

Timeshift, 28, 49

TP List, 61

Transponder, 1

Transponder, 34, 36

Tuner 1, 32

Tuner Auswahl, 29, 32, 34, 36, 69

Tuner wechseln, 43

Turbo Off, 84

TV, 15, 69

TV Service, 62

TV Typ, 21

Typ, 69

Übertragen der Programmliste zu einem anderen Receiver, 57

Übertragen der Software zu einem anderen Receiver, 99

Umbenennen, 43, 53, 75

Untertitel, 46

Upload, 58

Upload from STB, 58

USALS, 35

USALS Einstellungen, 35

USB, 58, 83, 97

User ID, 90

VCR, 17

Vega, 57, 58

Verbindungsart, 32

Verschieben, 36, 53

VIDEO, 14, 16

Video Ausgang, 22

Videorecorder Scart Auswahl, 22

Videotext, 47

Werkseinstellung, 40

Wöchentlich, 70

Zeit, 74

Zeitdifferenz, 25

Zeiteinstellung, 27

Zeitformat, 26

Zugangsberechtigung, 27

Zugangsschlüssel, 38

Zugangsschlüssel, 38

Zur richtigen Entsorgung dieses Produktes

Dieses Kennzeichen auf einem Produkt oder der Begleitdokumentation soll darauf hinweisen, dass das Produkt nach dem Ablauf seiner Nutzungsdauer nicht mit gew öhnlichem Hausmüll entsorgt werden sollte. Um mögliche Umweltschäden oder Gef ährdungen für den Menschen durch unkontrollierte Abfallbeseitigung zu vermeiden, trennen Sie dieses Produkt bitte von anderen Abfallsorten und entsorgen es verantwortungsbewusst im Sinne der Wiederverwertung materieller Ressourcen.

Sie sollten entweder den H ändler, bei dem Sie das Produkt gekauft haben, oder Ihre Gemeindeverwaltung kontaktieren, um Informationen zur umweltgerechten Entsorgung und Wiederverwertung dieses Produktes zu erlangen.

Geschäftsinhaber sollten sich mit ihrem Lieferanten in Verbindung setzen und die Geschäftsbedingungen des Kaufvertrages nachprüfen. Dieses Produkt sollte nicht gemeinsam mit anderem gewerblichem Abfall entsorgt werden.

Topfield wird den in dieser Anleitung beschriebenen Digitalreceiver kontinuierlich weiter verbessern. Einige Erl äuterungen und Abbildungen in dieser Anleitung können deshalb vom Ihnen vorliegenden Digitalreceiver abweichen.
