HFP-C2 - Mp3-player Renkforce - Kostenlose Bedienungsanleitung

Produkttyp	High-End-MP3-Player
Marke	Renkforce
Modell	HFP-C2
Abmessungen (L x B x H)	88 x 56 x 16 mm
Gewicht	183 g
Display	5 cm (2") TFT, 320 x 240 Pixel
Unterstützte Audioformate	MP3, WMA, WAV, FLAC, APE, OGG
Speichermedium	microSD-Karten bis zu 64 GB (FAT32)
Schnittstelle	USB 2.0
Akku-Typ	Integrierter wiederaufladbarer Li-Ion-Akku, 3,7 V / 1500 mAh
Akku-Laufzeit	Bis zu 25 Stunden
Ladezeit	Ca. 5 Stunden (mit 1-A-Ladegerät)
Kopfhöreranschluss	3,5 mm Stereo
Line-Ausgang	3,5 mm (LINE)
DAC-Chip	Hochwertiger DAC
Verstärker	Professioneller Verstärker-Chip
Lautstärkeregelung	100 Stufen
Gehäusematerial	CNC-gefrästes Metall
Betriebssysteme	Windows XP oder höher, Mac OS 10, Linux 2.4.2
Betriebstemperatur	-5 °C bis +40 °C
Luftfeuchtigkeitsbereich	30% bis 75% relative Luftfeuchte (nicht kondensierend)
Lieferumfang	MP3-Player, USB-Kabel, Bedienungsanleitung
Reinigung	Mit einem trockenen, fusselfreien Tuch; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Von Kindern fernhalten; vor Feuchtigkeit und extremen Temperaturen schützen; nicht öffnen oder modifizieren
Ersatzteile / Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; eingebauter Akku nicht entfernbar; Reset-Taste zur Fehlerbehebung

Häufig gestellte Fragen - HFP-C2 Renkforce

Wie lade ich den MP3-Player auf?

Schließen Sie das mitgelieferte USB-Kabel an die USB-Schnittstelle (12) an und stecken Sie das andere Ende in einen USB-Anschluss eines Computers oder ein USB-Netzteil mit mindestens 500 mA. Die rote Ladeanzeige (13) leuchtet während des Ladevorgangs und erlischt, wenn der Akku vollständig geladen ist. Die Ladedauer beträgt ca. 5 Stunden mit einem 1-A-Netzteil.

Wie lange hält der Akku?

Der integrierte 1500-mAh-Akku bietet bis zu 25 Stunden Wiedergabe, abhängig von Lautstärke und Nutzung.

Welche Audioformate unterstützt der HFP-C2?

Er unterstützt die Formate MP3, WMA, WAV, FLAC, APE und OGG. WMA unterstützt bis zu 24 Bit/48 kHz, APE/FLAC bis zu 16 Bit/48 kHz.

Welche Speicherkarte kann ich verwenden?

Sie können microSD-Karten bis zu 64 GB, formatiert in FAT32, verwenden. Das Gerät erkennt möglicherweise nicht alle Karten aufgrund herstellerspezifischer Abweichungen.

Wie verbinde ich den Player mit einem PC?

Schließen Sie das USB-Kabel des Players an einen USB-Anschluss Ihres Computers an. Das Gerät schaltet sich automatisch ein und ermöglicht den Zugriff auf die eingelegte microSD-Karte über den Explorer.

Was tun, wenn das Gerät einfriert oder sich nicht einschalten lässt?

Laden Sie zuerst den Akku. Wenn das Gerät weiterhin nicht reagiert, drücken Sie die RESET-Taste (10) mit einem spitzen Gegenstand wie einer Büroklammer. Sie können auch versuchen, das Gerät aus- und wieder einzuschalten, indem Sie die ⬆-Taste gedrückt halten.

Wie stelle ich die Lautstärke ein?

Drücken Sie die VOLUME-Taste (9), um die Lautstärke zu erhöhen oder zu verringern. Es gibt 100 Lautstärkestufen für eine präzise Steuerung.

Hat der Player einen Equalizer?

Ja, er bietet Voreinstellungen: Rock, Pop, Soft, Jazz, Classical, Techno und Custom. Sie können den Equalizer auch ausschalten.

Kann ich den Player an externe Lautsprecher oder ein Autoradio anschließen?

Ja, verwenden Sie den LINE-Ausgang (14), um eine Verbindung zu einem externen Gerät mit Audioeingang herzustellen. Sie können den Line-Pegel in den Einstellungen anpassen (-6 dB oder 0 dB).

Welche maximale microSD-Kartenkapazität wird unterstützt?

Das Gerät unterstützt microSD-Karten bis zu 64 GB. Stellen Sie sicher, dass die Karte in FAT32 formatiert ist.

BEDIENUNGSANLEITUNG HFP-C2 Renkforce

D Bedienungsanleitung

„HFP-C2“ High-End MP3-Player

Best.-Nr. 1457192

Seite 2 - 19

1. Einführung 3
2. Symbol-Erklärung....4
3. Bestimmungsgemäße Verwendung 4
4. Lieferumfang ....5
5. Merkmale und Funktionen....5
6. Sicherheitshinweise....6
   a) Allgemein 6
   b) Akku 7
7. Bedienelemente 8
8. Laden des eingebauten Akkus 9
9. Audioanschluss .... 10
10. Einstecken eines Speichermediums .... 10
11. Bedienung .... 11
    a) Allgemeine Bedienung .... 11
    b) Menübedienung 12
    c) Anschluss an einen Computer 16
12. Problembehandlung .... 17
13. Reinigung 18
14. Entsorgung 18
15. Technische Daten....19

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich: ____ www.conrad.at

Schweiz: ____ www.conrad.ch

www.biz-conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

3. Bestimmungsgemäße Verwendung

Das Produkt dient zur Wiedergabe von digitalen Musikdateien in verschiedenen Formaten. Die möglichen Dateiformate finden Sie im Kapitel „Merkmale und Funktionen“.

Eine Verwendung ist nur in geschlossenen Räumen und im geschützten Außenbereich erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Brand, Überhitzung, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• MP3-Player
• USB-Kabel
  • Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Merkmale und Funktionen

• Abspielbare Audiodateien: MP3, WMA, WAV, FLAC, APE, OGG
- 5 cm (2") Display mit 320 x 240 Pixel
• Hochwertiger DAC-Chip
• Professioneller Verstärkerchip
• Steckplatz für microSD-Karten (max. 64 GB)
• CNC-gefrästes Gehäuse
• Lautstärkeregelung in 100 Abstufungen
• 3,5 mm Stereo-Kopfhörerbuchse
- Integrierter Akku mit 1500 mAh mit bis zu 25 h Akkulaufzeit

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haus-tieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

- Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Akku

• Der eingebaute Akku kann nicht ausgebaut werden und darf nur im Gerät geladen werden. Versuchen Sie nie, den Akku auszubauen und an einem externen Ladegerät aufzuladen.
• Der Akku darf nur über die USB-Schnittstelle an einem USB-Netzteil oder einem USB-Port eines Computers geladen werden. Eine andere Ladestromversorgung führt zu Schäden am Gerät und könnte den eingebauten Akku zur Überhitzung bringen bzw. entzünden (Explosionsgefahr!).

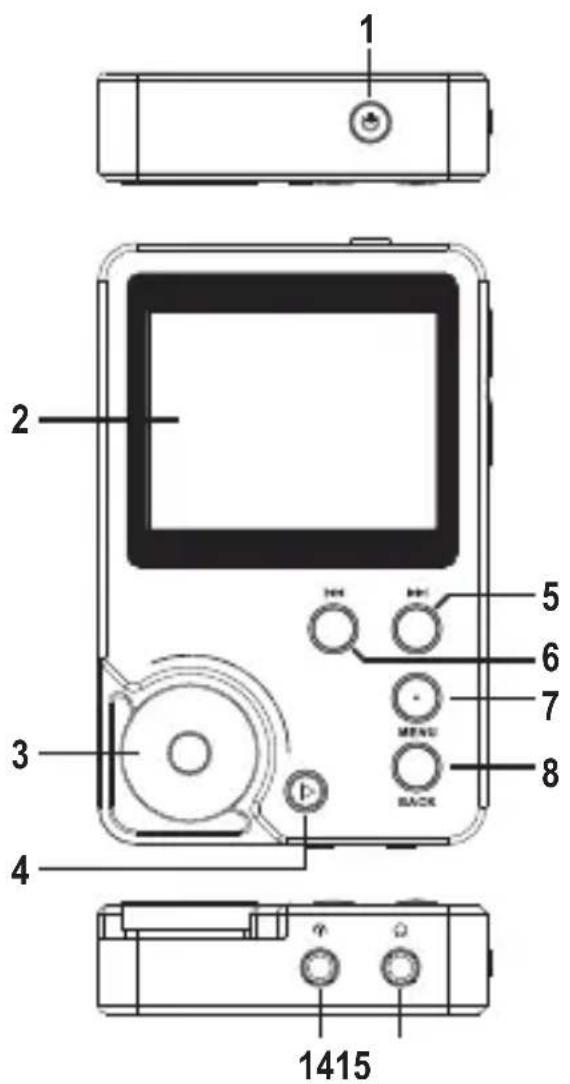

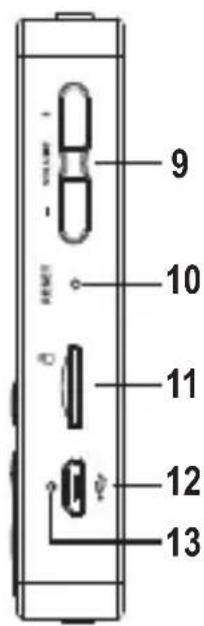

7. Bedienelemente

1 Taste
2 Display
3 Drehregler
4 Taste
5 Taste
6 Taste
7 Taste MENU
8 Taste BACK
9 Tasten VOLUME
10 Taste RESET
11 microSD-Steckplatz
12 USB-Schnittstelle
13 Ladeanzeige
14 Anschluss LINE
15 Kopfhöreranschluss

8. Laden des eingebauten Akkus

Der USB-Anschluss, an dem das Gerät geladen wird, muss eine Belastbarkeit von mindestens 500 mA haben. Dies ist normalerweise an jedem USB-Anschluss von Computern gewährleistet. Das Gerät kann jedoch auch an Netzteilen mit einer höheren Belastbarkeit geladen werden. In diesem Fall verkürzt sich die Ladedauer entsprechend.

Vor der ersten Inbetriebnahme muss zuerst der integrierte Akku voll aufgeladen werden. Die Ladedauer beträgt mit einem 1 A-Netzteil ca. 5 Stunden. Am USB-Anschluss eines Computers kann die Aufladung bis zu 10 Stunden dauern.

• Verbinden Sie das beiliegende USB-Kabel mit der USB-Schnittstelle (12).
• Stecken Sie das andere Ende des USB-Kabels in den USB-Anschluss eines Computers oder in ein geeignetes USB-Netzteil.
  • Die Ladeanzeige (13) leuchtet während des Ladevorgangs rot und erlischt, sobald der integrierte Akku voll aufgeladen ist.
• Stecken Sie das USB-Kabel nach dem Ladevorgang wieder ab.
  • Die Betriebsdauer mit einer Akkuladung beträgt je nach Lautstärke und Nutzung etwa 25 Stunden.
• Die Ladezustandsanzeige rechts oben im Display (2) zeigt den Ladezustand des Akkus an. Laden Sie das Gerät nach, wenn die Ladezustandsanzeige ein leeres Akkusymbol anzeigt.

9. Audioanschluss

• Verbinden Sie Ihren Kopfhörer mit dem Kopfhöreranschluss (15).
• Wenn Sie das Audiosignal über eine Stereoanlage oder ein anderes Gerät mit einem Audioeingang wiedergeben wollen, verbinden Sie den Anschluss LINE (14) mit dem Eingang des entsprechenden Gerätes.

10. Einstecken eines Speichermediums

Es werden microSD-Karten bis max. 64 GB unterstützt. Die Speicherkarte muss FAT 32 formatiert sein.

Aufgrund der sehr großen Vielfalt von microSD-Karten und ihren manchmal sehr herstellerspezifischen Funktionen, kann nicht sichergestellt werden, dass alle microSD-Karten erkannt werden und alle Bedienungsmöglichkeiten in Verbindung mit diesem Gerät gegeben sind.

Sollte die microSD-Karte nicht erkannt werden, ziehen Sie sie bitte nochmals heraus und stecken sie erneut ein.

Stecken Sie die microSD-Karte in den microSD-Steckplatz (11).

11. Bedienung

a) Allgemeine Bedienung

Ein-/Ausschalten

Halten Sie die Taste(1) länger gedrückt, um das Gerät ein- bzw. auszuschalten.

Tastensperre

Drücken Sie die Taste ⚙(1) bei eingeschaltetem Gerät kurz, um die Tastensperre zu aktivieren bzw. zu deaktivieren.

Wiedergabe starten/anhalten

Drücken Sie die Taste▶(4), um die Musikwiedergabe zu starten bzw. anzuhalten.

Titelsuche/Suchlauf

Drücken Sie während der Wiedergabe die Taste▶(8) kurz, um zum nächsten Titel zu springen.

Drücken Sie während der Wiedergabe die Taste (6) kurz, um zum vorherigen Titel zu springen.

Drücken Sie während der Wiedergabe die Taste ▶(5) lang, um den schnellen Suchlauf vorwärts zu aktivieren.

Drücken Sie während der Wiedergabe die Taste (6) lang, um den schnellen Suchlauf rückwärts zu aktivieren.

Lautstärkeregelung

Drücken Sie die Tasten VOLUME (9), um die Lautstärke zu regeln:

VOLUME+ erhöht die Lautstärke

VOLUME- verringert die Lautstärke

Wiedergabe-Menü

Durch das Drücken der Taste BACK (8) während der Wiedergabe, können Sie in das Musik-Menü springen (siehe „Menü-Übersicht“).

Drücken Sie die Taste BACK (8) mehrmals, um die Menüebenen rückwärts anzuwählen.

Hier können Sie Titel suchen, nach verschiedenen Kriterien auswählen, zu den Wiedergabelisten (Favoriten) hinzufügen etc.

b) Menübedienung

Allgemeine Menübedienung

• Die Taste MENU (7) wählt einen Menüpunkt bzw. eine markierte Funktion aus.
Drücken Sie während der Wiedergabe diese Taste lang, um ins Hauptmenü zu kommen.
Drücken Sie diese Taste kurz, um einen Menüpunkt bzw. eine Funktion auszuwählen.
- Mit der Taste BACK (8) springen Sie im Menü eine Ebene zurück.
- Um im angezeigten Menü zu navigieren drehen Sie den Drehregler (3) oder drücken Sie die Tasten▶(5) bzw. (6)

Menü-Übersicht

Musik Alle Titel	Auswahl nach verschiedenen Kriterien bzw. Speicherorten
	Künstler	Direkter Sprung zur Wiedergabe, wenn diese im Hintergrund bereits läuft
	Alben
	Genres
	Lokaler Ordner
	Ordner auf Karte
Kategorie Siehe	Musik-Menü
Ordner durchsuchen	Lokaler Ordner Löschfunktionen für den eingebauten Speicher
	Ordner auf Karte Löschfunktionen für die Speicherkarte
Klang-regelung	Rock Verschiedene Klangvoreinstellungen wählbar
	Pop
	Soft
	Jazz
	Klassik
	Techno
	Benutzerdefiniert Einstellung der einzelnen Equalizer-bänder mit dem Drehregler (3) bzw. den Tasten▶(5) und (6)◀◀Die Taste MENU (7) springt zum nächsten Equalizerband.
	Off Klangregelung abgeschaltet
Mein Favorit Mein Favorit [1] Favoritenliste 1

Wiedergabe-Einstellung	Zufallswiedergabe Ein- bzw. Ausschalten der zufälligen Wiedergabe
	Wiederholung Verschiedene Optionen für die Wiederholungsfunktion
	Albumcover Ein- bzw. Ausschalten der Cover-anzeige
	Standardlautstärke Einstellung der Einschalt-LautstärkeSpeicher = letzte EinstellungBenutzerdefiniert = Voreinstellung
	Speicherwieder-gabeSpeichern des letzten Wieder-gabepunktes beim Ausschalten des PlayersAus = keine SpeicherungOrt = Wiedergabe wird am letzten Wiedergabepunkt fortgesetztTitel = Wiedergabe wird am Anfang des zuletzt wiedergegebenen Titels fortgesetzt
	Ausgangspegel Einstellung des Ausgangspegels für den Anschluss LINE (14)-6 dB = leise0 dB = laut
Einstellung Ausschalten Automatische	Abschaltfunktioneinstellen (Sleeptimer)
Display-Einstellungen	Zeitdauer der Hintergrund-beleuchtung einstellen
Language/Sprache	Einstellung der Menü-Sprache
System Anzeige von	SysteminformationenFirmware-Upgrade-MöglichkeitReset auf Werkseinstellungen
Einstellungenverlassen	Sprung ins Haupt-Menü

c) Anschluss an einen Computer

Während das Gerät an einem Computer angeschlossen ist, wird der Akku automatisch geladen.

• Verbinden Sie das beiliegende USB-Kabel mit der USB-Schnittstelle (12).
• Stecken Sie das andere Ende des USB-Kabels in den USB-Anschluss Ihres Computers.
  • Das Gerät schaltet sich automatisch ein.
• Sie haben nun über den Explorer Ihres Computers Zugriff auf die eingesteckte Speicherkarte und können dort Audiodateien speichern.

12. Problembehandlung

Das Gerät läßt sich nicht einschalten

• Der Akku ist entladen.
• Das Gerät benötigt einen Reset. Drücken Sie die Taste RESET (10) mit einem spitzen Gegenstand (z.B. aufgebogene Büroklammer).

Das Gerät läßt sich nicht mehr bedienen

• Schalten Sie das Gerät aus und wieder ein (Taste Ⓞ1) lang drücken).
• Das Gerät benötigt einen Reset. Drücken Sie die Taste RESET (10) mit einem spitzen Gegenstand (z.B. aufgebogene Büroklammer).

Kein Ton beim Abspielen

• Die Lautstärke ist zu gering eingestellt.
- Der Kopfhörer ist nicht oder falsch angeschlossen.
- Der Kopfhörer ist defekt.
- Das Format der wiederzugebenden Datei wird vom Gerät nicht unterstützt.

Es können keine Dateien auf die microSD-Karte gespeichert werden

• Die Verbindung zum Computer ist nicht richtig angeschlossen.
• Die Speicherkarte ist voll.
• Die Speicherkarte ist beschädigt.

13. Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Trennen Sie das Produkt vor jeder Reinigung von der USB-Stromversorgung.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.

14. Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Der eingebaute Akku ist nicht entnehmbar und muss deshalb zusammen mit dem Produkt entsorgt werden.

15. Technische Daten

Display....5 cm (2") / 320 x 240 Pixel

Abspielbare Dateien ....MP3, WMA, WAV, FLAC, APE, OGG

Schnittstelle ....USB 2.0

Betriebssysteme......Windows XP oder höher

MAC OS 10

Linux 2.4.2

Ausgangsleistung ≥ 80 mW

S/N-Ratio ≥ 99 dB

Akku....3,7 V/1500 mAh

Akkubetriebsdauer....25 h

Betriebs-/Lagerbedingungen ....-5 °C bis +40 °C,

30% bis 75% relative Luftfeuchte (nicht kondensierend)

Abmessungen (L x B x H)....88 x 56 x 16 mm

Gewicht....183 g

Page

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten-verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
