BEDIENUNGSANLEITUNG BIC8 2KB GK IX-3 PKM

TECHNOLOGIE FÜR DEN HAUSHALT

PKM

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

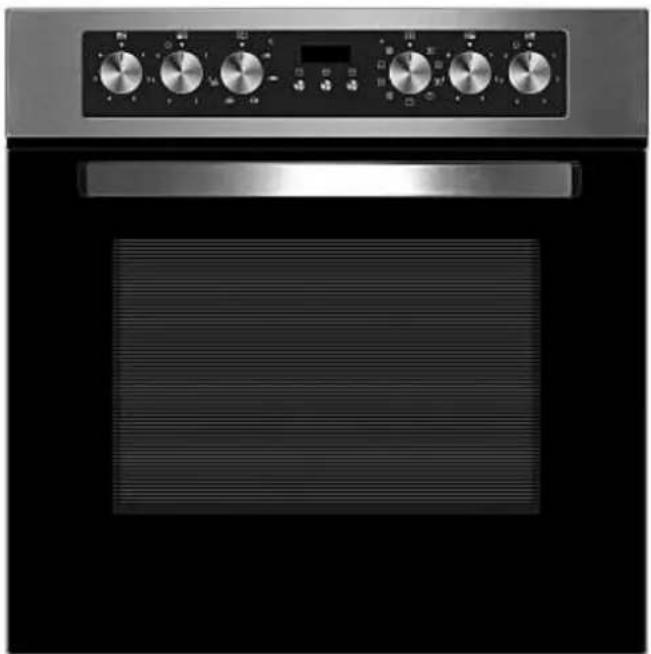

Einbau-Backofen mit-Kochfeld

Built-In Oven & Hob

BIC 8-2KB-GK-IX3

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise....3
2. Installation 7

2.1 Entpacken und Wahl des Standorts....7
2.2 Einbau des Kochfelds 8
2.3 Anschluss an die Stromversorgung.... 12
2.4 Elektrischer Anschluss/Kochfeld.... 15
2.5 Einbau des Backofens .... 15

1. Gerätebeschreibung...... 16
2. Bedienung 17

4.1 Einstellen der Uhrzeit 17
4.2 Vor der ersten Benutzung....18
4.3 Bedienfeld 18
4.4 Benutzung des Kochfelds 18
4.5 Benutzung des Backofens....19
4.6 Timer 21
4.7 Tipps zum Backen und Braten....23
4.8 Energie sparen....24

1. Reinigung und Pflege 25

5.1 Austausch des Leuchtmittels 26

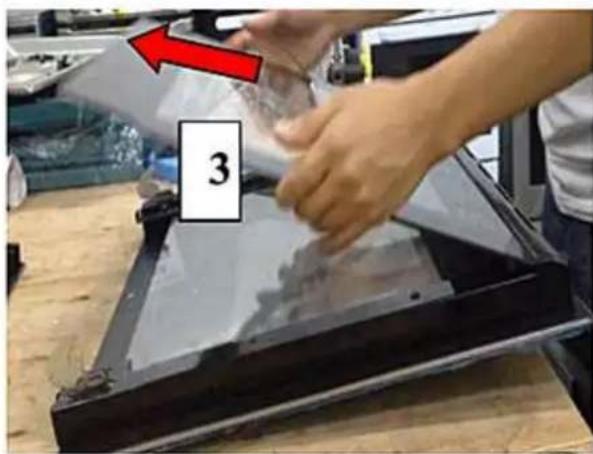

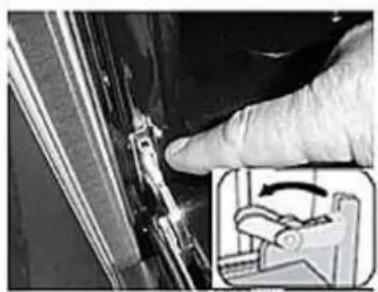

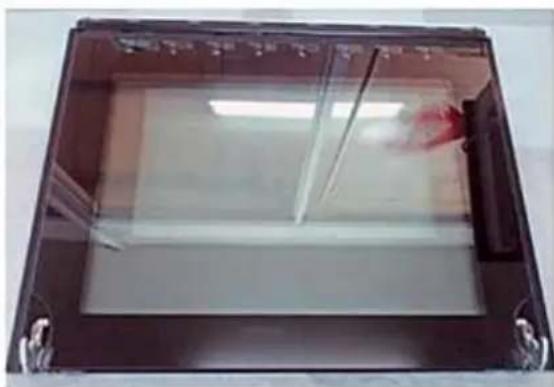

5.2 Entnahme der Ofentür/inneren Glasscheibe 26
5.3 Entnahme der Seitenführungen....28
5.4 Problembehandlung 28

1. Technische Daten 29
2. Entsorgung 30

3. Garantiebedingungen 31

4. Installationszeichnung....60

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.
i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederze griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßer Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

1. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.
2. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.
3. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.
4. Versuchen Sie niemals, das Gerät selbst zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu

lebensgefährlichen Verletzungen und ernsthaften Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst. Lassen Sie nur Original-Ersatzteile einbauen.

1. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

⚠️ WARNING!

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.
3. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.
4. Benutzen Sie keinesfalls das Kochfeld, wenn die Glaskeramik Sprünge oder Risse aufweist. Trennen Sie in einem solchen Fall das Gerät umgehend von der Stromversorgung (Haussicherungskasten). STROMSCHLAGGEFAHR!
5. Nehmen Sie keine Veränderungen an dem Gerät vor.
6. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen von Fett oder Öl enthält, unbeaufsichtigt auf einer cingeschalteten Kochzone stehen. Heiße Fette oder Öle können sich spontan entzünden.
7. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.
8. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
9. Die Furnierungen von Schränken müssen mit einem hitzeresistenen Leim befestigt sein, der Temperaturen von 120^ C widersteht.
10. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85 ^0 C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts widerstehen können.
11. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.
12. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.

13. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.

14. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR.

15. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR!

16. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.

17. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR.

18. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Geräts von diesem ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.

19. Kinder dürfen nicht mit dem Gerät spielen. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.

20. Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfelds entwickelt wurden oder in deren Bedienungsanleitung als geeignet angegeben sind oder im Gerät integriert sind. Die Verwendung ungeeigneter Herdwächter kann zu schweren Unfällen führen!

⚠ VORSICHT!

1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die heißen Teile innerhalb des Ofens.

2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tür, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen.

3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab.

4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die Kochhitze nicht komplett weiter.

5. Schützen Sie das Kochfeld gegen Verunreinigungen.

6. Schalten Sie verunreinigte Bereiche sofort ab.

7. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.

8. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Sie statt dessen das Backblech oder den Rost.

9. Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen.

10. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht.

11. Benutzen Sie stets Ofenhandschuhe.

12. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung.

Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Geräts während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Stellen Sie kein überschweres Kochgeschirr auf das Kochfeld.
9. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnete Ofentür. Stellen Sie kein Kochgeschirr auf die Ofentür. Dadurch beschädigen Sie die Türscharniere.

2. Installation

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Zubehör des Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.

4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.

5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Geräts.

6. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

2.2 Einbau des Kochfelds

Die Installation liegt in der Verantwortung des Kunden. Falls die Hilfe des Herstellers zur Korrektur von Fehlern, die auf Grund einer unsachgemäßen Installation entstanden sind, benötigt wird, ist eine solche Hilfeleistung nicht durch die Garantie abgedeckt. Eine unsachgemäße Installation kann zu erheblichen Verletzungen von Personen oder Tieren bzw. zu einer Beschädigung Ihres Eigentums führen. Der Hersteller kann für solche Verletzungen bzw. Schäden nicht verantwortlich gemacht werden.

SICHERHEITSHINWEISE ZUM EINBAU

HINWEIS! Das Kochfeld darf auf keinen Fall mit Fugendichtungsmittel (z.B. Silikon) abgedichtet werden. Kochfeld und Arbeitsplatte können beschädigt werden, wenn das Kochfeld ausgebaut werden muss.

Rahmen-/Facettenkochfelder

Das Dichtungsband unter dem Rand des Geräteoberteils gewährleistet eine ausreichende Abdichtung zur Arbeitsplatte.

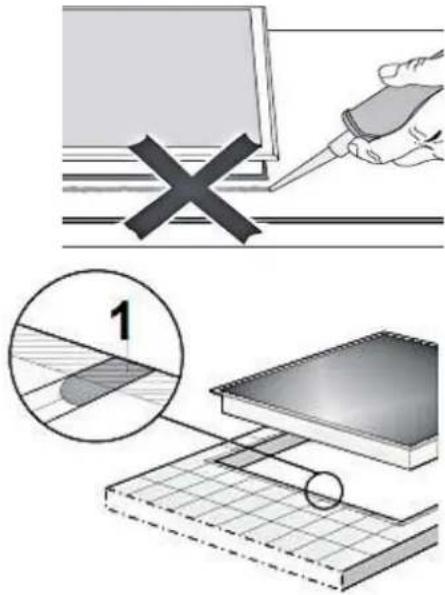

Geflieste Arbeitsfläche

Die Fugen (1) und der schraffierte Bereich unter der Auflagefläche des Kochfelds müssen glatt und eben sein, damit das Kochfeld gleichmäßig aufliegt und das Dichtungsband unter dem Rand des Geräteoberteils eine ausreichende Abdichtung zur Arbeitsfläche gewährleistet.

1. Bereiten Sie entsprechend der Abmessungen auf der Zeichnung die Einbauöffnung in der Installationsfläche vor. Sorgen Sie hierbei für einen Mindestfreiraum von 50 mm rund um die Öffnung. Die Dicke der Installationsfläche muss mindestens 30 mm betragen. Verwenden Sie nur hitzeresistentes Material, um Deformierungen durch die von den Kochplatten ausgestrahlte Hitze zu vermeiden.

56cm 49cm 5 cm mini 5 cm mini 5 cm mini 1: Dichtung

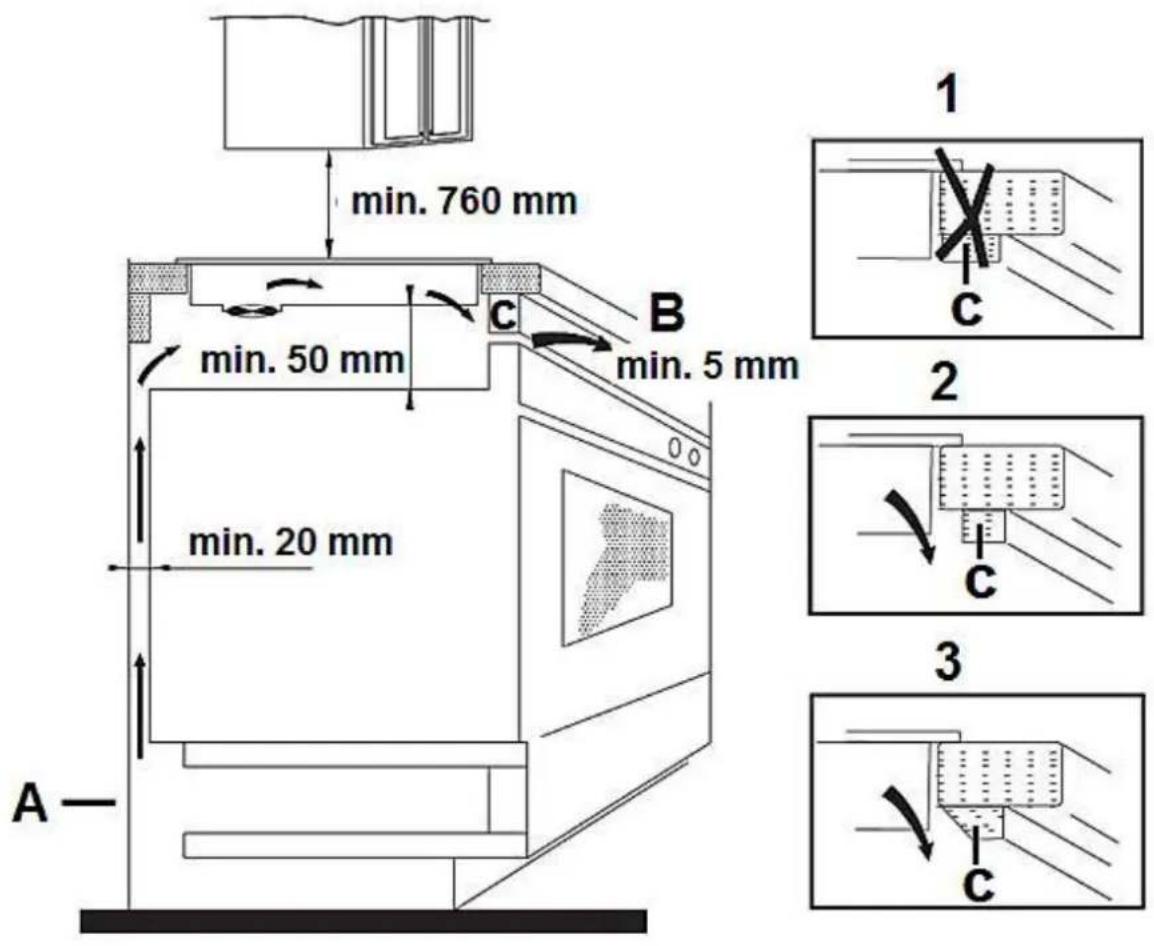

1. Das Kochfeld muss unbedingt ordnungsgemäß belüftet werden. Der Lufteinlass (A) und Luftauslass (B) dürfen in keiner Weise blockiert sein. Das Gerät muss sich immer im ordnungsgemäßen Zustand befinden. Die obere Abschlusskante des Einbaumöbels (C) darf nicht direkt an die Einbauöffnung anschließen (1). Bringen Sie die Abschlusskante versetzt an (2) oder schrägen Sie die Abschlusskante ab (3).

⚠️ WARNING! Der Sicherheitsabstand zwischen dem Kochfeld und einem sich darüber befindenden Hängeschrank muss mindestens 76 cm betragen.

Mindestabstand zu einem Hängeschrank	760 mm
Mindestfreiraum unterhalb des Kochfelds	50 mm
Mindestabstand zur Wand	20 mm
Lufteinlass (min.)	20 mm
Luftauslass (min.)	5 mm

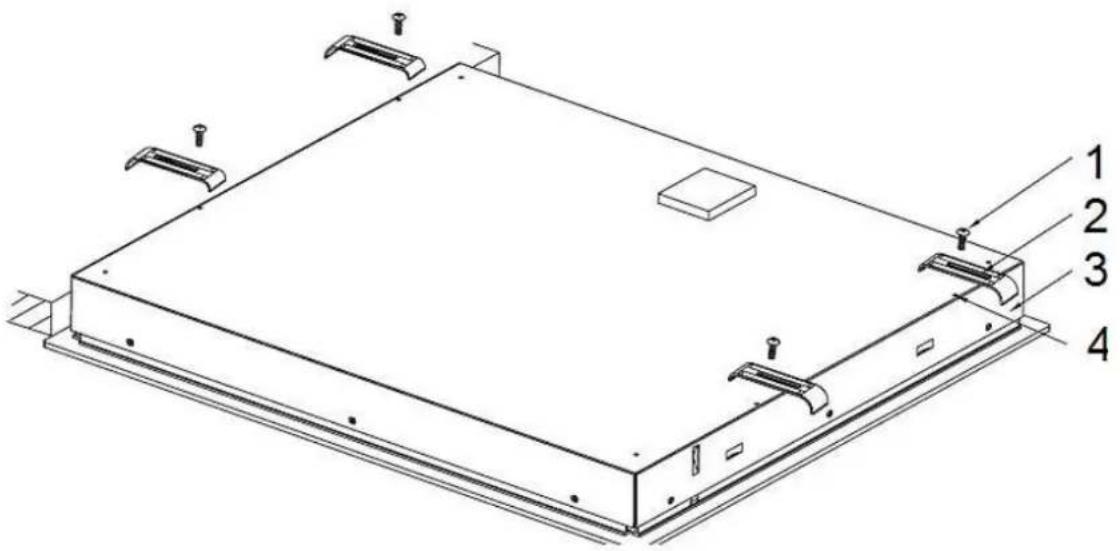

1. Sie befestigen das Gerät an der Installationsfläche, indem Sie nach der Installation die 4 Klammern an der Unterseite des Geräts anschrauben. Richten Sie die Klammerstellung entsprechend der Dicke der Installationsfläche aus

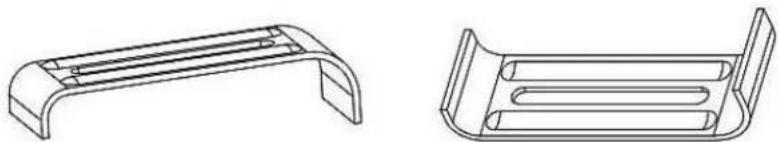

Standardklammern zum Einbau des Kochfelds:

HINWEIS! Bitte verwenden Sie nach Möglichkeit die mitgelieferten Standardklammern zum Einbau des Kochfelds.

Ersatzklammern zum Einbau des Kochfelds:

HINWEIS! Verwenden Sie die ebenfalls mitgelieferten Ersatzklammern ausschließlich dann, wenn durch die Abmessungen der Arbeitsplatte die Verwendung der Standardklammern nicht möglich ist.

2.3 Anschluss an die Stromversorgung

GEFAHR!

Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.

Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraf (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)

Als Netzanschlussleitung muss ein entsprechend ausgelegter Leistungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt werden. Die Anschlussleitung muss mit einer Zugentlastungsvorrichtung befestigt werden. Der Schutzleiter muss an die entsprechend gekennzeichnete Klemme der Anschlussleiste angeschlossen werden. Der elektrische Anschluss des Geräts muss mit einem Notschalter, der im Notfall das gesamte Gerät vom Netz abschaltet, ausgestattet sein; der Abstand zwischen den Arbeitskontakten muss mindestens 3 mm betragen. Lesen Sie vor dem Anschluss des Geräts an die Stromversorgung die Anschlussbelegung auf dem unten abgebildeten Anschlussdiagramm und dem Typenschild.

Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein Festanschluss des Geräts erforderlich ist, muss bei der Installation eine Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet. Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

Anschlussdiagramm

1

Für 220-240 VAC geerdeten 1-Phasen-Anschluss mit Betriebsnull. Brücken verbinden die Klemmen 1-2-3. Brücken verbinden die Klemmen 4-5 für Betriebsnull.

Schutzleiter auf

N 4 5 PE 1 Ph 3 2 1 L NE L

H05VV-F 3G 6,0 mm ^2

2

Für 220-240 VAC geerdeten 2-Phasen-Anschluss mit Betriebsnull. Brücken verbinden die Klemmen 1-2. Brücken verbinden die Klemmen 4-5 für Betriebsnull.

Schutzleiter auf

Für 220-240 VAC geerdeten 3-Phasen-Anschluss mit Betriebsnull. Brücken verbinden die Klemmen 4-5. Phasensequenz entsprechend 1-2-3. Brücken verbinden die Klemmen 4-5 für Betriebsnull.

Schutzleiter auf

3 Ph N 4 5 PE L3 3 2 L2 1 L1L2L3NE L1L1

H05VV-F 5G 2,5 mm ^4

1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.

2. Das Gerät muss geerdet werden.

3. Die technischen Daten der elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.

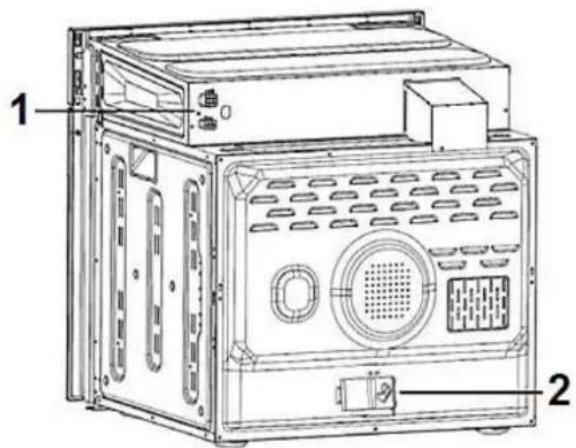

1 Kochfeldanschluss; Schutzleiter

2 Netzanschlussdose

2.4 Elektrischer Anschluss/Kochfeld

Verbinden Sie den Stecker am Ende des Kochfeld-Kabelbündels mit der entsprechenden Buchse am Ofen-Bedienfeld.

2.5 Einbau des Backofens

Je nach Modell müssen Sie vor der Endbefestigung des Ofens das Kabelbündel des Kochfelds mit dem Bedienfeld des Ofens verbinden!

Passen Sie den Ofen in die dafür vorgesehene Stelle ein. Der Ofen kann unterhalb einer Arbeitsplatte oder in einer geeigneten Einbauvorrichtung installiert werden. Befestigen Sie den Ofen, indem Sie ihn mittels der beiden Befestigungsöffnungen im Rahmen an der Einbauvorrichtung anschrauben. Öffnen Sie die Tür und schauen Sie in den Ofen, um die Befestigungsöffnungen zu lokalisieren. Halten Sie sich bei der Installation des Ofens an die Angaben auf der Installationszeichnung, um die ordnungsgemäße Belüftung des Geräts zu gewährleisten (s.a. Kap. 9). Der Ofen muss an seiner Rückseite über einen Freiraum von mindestens 45 mm verfügen.

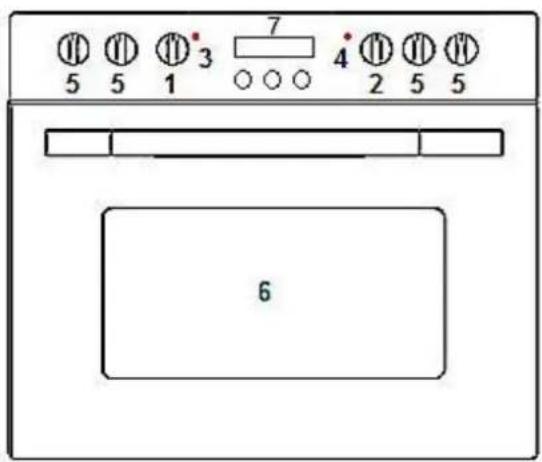

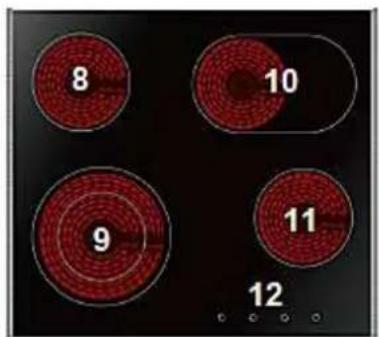

3. Gerätebeschreibung

5 5 1 3 7 4 2 5 5 6

8 10 9 11 12

1 Drehschalter/Ofenfunktionen 8 ∅ 155 mm, 1200W)
2 Drehschalter/Ofentemperatur 9 ∅ 140 mm/200 mm, 1000W/2200W
3 Anzeige Ofentemperatur* 10 ∅ 260*155 mm, 1100W/2000W
4 Betriebsanzeige 11 ∅ 155 mm/1200W)
5 Drehschalter/Kochzonen 12 Restwärmeanzeigen**
6 Ofentür
7 Display/Zeiteinstellung

* Erlischt, nachdem die eingestellte Temperatur erreicht wurde.

** Leuchten nach dem Abschalten bei heißen Kochzonen auf und erlöschen, sobald die entsprechende Kochzone abgekühlt ist.

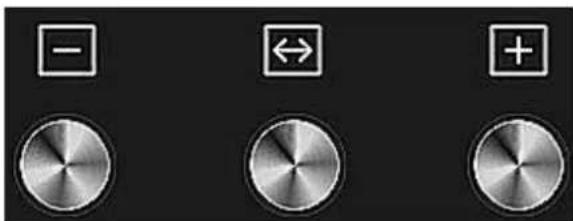

4.1 Einstellen der Uhrzeit

Wenn das Gerät erstmalig an die Energieversorgung angeschlossen wurde, warten Sie, bis das Display automatisch 12:30 anzeigt, ein akustisches Signal ertönt und der Doppelpunkt blinkt. Stellen Sie unbedingt die korrekte Uhrzeit ein, bevor Sie das Gerät benutzen. Die Uhr hat eine 24-Stunden-Skala.

1. Drücken Sie + oder -, um die Stunden einzustellen.

2. Drücken Sie zur Bestätigung ↔.

3. Drücken Sie + oder -, um die Minuten einzustellen.

4. Drücken Sie zur Bestätigung . Der Timer befindet sich nun im Standby-Modus.

Falls das Display nicht blinkt, stellen Sie die Uhrzeit ein, indem Sie + und - für mehr als 3 Sekunden gleichzeitig betätigen.

An- und ausschalten

Wenn sich der Timer im Standby-Modus befindet, drücken Si ↔ für mehr als 3 Sekunden. Derr Timer wechselt in den manuellen Modus und das Symbol Leuchtet andauernd.

1. Stellen Sie die gewünschte Funktion und Temperatur ein.
2. Stellen Sie die Zeit-Funktion ein und der Ofen ist in Betrieb.

Wenn Sie Dur oder End einstellen, schaltet sich der Ofen nach dem Kochen automatisch ab (s.a. Kapitel 4.6).

Wenn Sie den manuellen Modus einstellen, stellen Sie nach dem Kochen den Funktions- und Temperaturschalter auf 0. Drücken Sie und + für mehr als 3 Sekunden, um in den Standby-Modus zurückzukehren.

4.2 Vor der ersten Benutzung

1. Entfernen Sie sämtliche Verpackungsmaterialien.
2. Reinigen Sie den Ofeninnenraum und die Ausstattungselemente (Blech etc.) mit warmem Wasser und etwas Spülmittel.

3. Schalten Sie die Raumbelüftung ein oder öffnen Sie ein Fenster.

4. Lassen Sie den Ofen bei Ober- und Unterhitze auf 250 °C für 30 Minuten laufen. Entfernen Sie anschließend Verunreinigungen und säubern Sie den Innenraum. Hierbei kann es zu einer leichten Rauchentwicklung und zur Freisetzung von Geruch kommen. Dies ist ein normaler Betriebsvorgang, der durch eine Schutzimprägnierung gegen Korrosionsschäden während des Transports verursacht wird.

HINWEIS! Reinigen Sie den Innenraum des Ofens nur mit etwas warmem Wasser und Spülmittel.

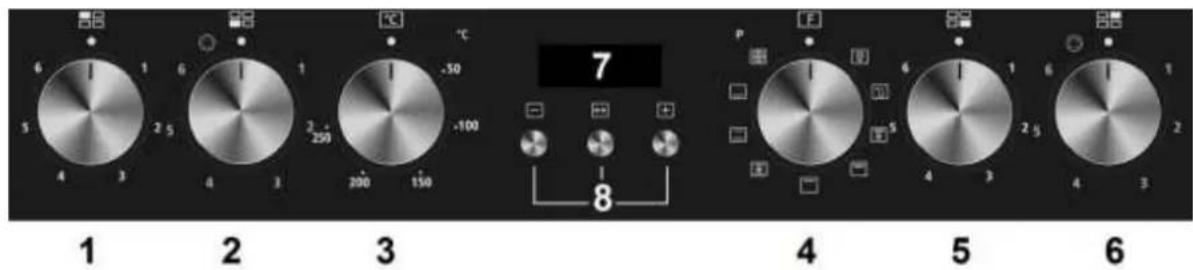

4.3 Bedienfeld

Die Drehknöpfe des Bedienfelds sind stufenlos verstellbar.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

1 Kochzone hinten links
2 Kochzone vorne links
3 Ofentemperatur hinten links
4 Ofenfunktionen vorne links
5 Kochzone vorne rechts
6 Kochzone hinten rechts
7 Display
8 Zeiteinstellung/Timer

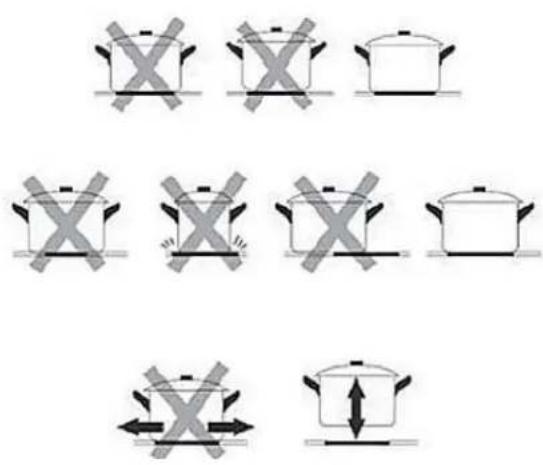

4.4 Benutzung des Kochfelds

Stellen Sie das Kochgeschirr mitten auf eine Kochzone, und bewegen Sie den entsprechenden Drehschalter mit und gegen den Uhrzeigersinn, um die Kochzone einzuschalten.
Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die Position 0/ AUS/OFF. Die entsprechende Kochzone wird nun nicht mehr

beheizt.

6 1 5 2 4 3

Lokalisierung der Kochzone.

AUS.

1 Niedrigste Einstellung (z.B. zum Warmhalten von Speisen).

6 Höchste Einstellung (schnelles Aufheizen, schnelles Kochen, braten etc.)

Stellen Sie den Schalter nach dem Kochen umgehend auf AUS.

Verwenden Sie nur Kochgeschirr mit einem komplett flachen Boden.

Der Boden des Kochgeschirrs sollte denselben Durchmesser wie die Kochzone haben. Zentrieren Sie das Kochgeschirr auf der Kochzone.

Schieben Sie das Kochgeschirr nicht über die Kochzonen; ansonsten können die Kochzonen verkratzen. Heben Sie das Kochgeschirr statt dessen an.

Zuschaltbare Bereiche

Um die ovale oder duale Kochzone zu benutzen, drehen Sie den Drehschalter der entsprechenden Kochzone im Uhrzeigersinn auf das Symbol ☐ Zur Einstellung der Leistungsstärke drehen Sie den Drehschalter anschließend zurück auf die gewünschte Leistungsstärke.

4.5 Benutzung des Backofens

Die Benutzung des Ofens wird durch den Drehschalter für die Ofenfunktionen kontrolliert. Bewegen Sie den Drehschalter hierbei auf die gewünschte Einstellung. Sie können diesen Funktionsschalter mit dem oder gegen den Uhrzeigersinn drehen.

Zur Einstellung der Temperatur bewegen Sie den Drehschalter für die Temperaturkontrolle des Ofens auf die gewünschte Einstellung. Sie können hierbei eine Temperatur von 50°C – 250°C wählen.

Sie schalten den Ofen aus, indem Sie beide dieser Drehschalter auf die Position einstellen.

250 200 150 -100 -50 °C

⚠ VORSICHT! Drehen Sie den Temperaturkontrollschalter nur im Uhrzeigersinn auf die gewünschte Temperatur. Danach können Sie den Schalter zurück auf die Ausgangsposition drehen. Ansonsten können Sie die Temperaturkontrollschalter beschädigen.

Ofenfunktionen

Schaltet die Innenbeleuchtung ein, z.B. zum Reinigen des Ofens.

Unter- und Oberhitze. Schaltet zugleich Unter- sowie Oberhitze ein.

Unter- und Oberhitze mit Umluft. Schaltet zugleich Unter- sowie Oberhitze zusammen mit dem Gebläse ein. Befindet sich der Temperaturregler auf 0, so läuft nur das Gebläse; so können Gerichte oder der Innenraum abgekühlt werden.

Grillen (halb). Es wird nur der innere Bereich des oberen Elements verwendet. Ideal zum Grillen kleiner Speisen.

Kompletter Grill. Ermöglicht das Grillen von Speisen unter Verwendung aller Grillelemente.

Auftauen. Umluft ohne Wärmezufuhr. Auftauzeiten hängen von der Raumtemperatur, Größe und Art des Lebensmittels ab.

Grillen mit Umluft. Schaltet die Umluft sowie den Grill ein. Beschleunigt das Grillen.

Unterhitze an, z.B. zum abschließenden Backen von unten her.

Heißluft. Der Ventilator ist mit einem Heizelement umgeben; somit wird die Heißluft gleichmäßig in der Backröhre verteilt.

Grillen

1. Drehen Sie den Funktionswahlschalter auf eine Position, die mit dem Grillen-Piktogramm gekennzeichnet ist.

2. Geben Sie die zu grillenden Speisen in einer entsprechenden Höhe in das Gerät. Wenn Sie auf dem Rost grillen, schieben Sie ein Blech zum Auffangen des Abtropf-Fetts darunter.

3. Halten Sie die Ofentür beim Grillen immer geschlossen.

4. Wenden Sie das Grillgut nach der Hälfte der Garzeit.

5. Reiben Sie Fisch oder Fleisch vor dem Grillen mit ein wenig Öl ein.
6. HINWEIS! Verwenden Sie keine Aluminiumfolie beim Grillen, weder zum Einwickeln des Grillguts noch zum Abdecken des Rostes oder des Abtropfblechs. Die Aluminiumfolie reflektiert die Hitze der Grillelemente, wodurch das Gerät beschädigt werden kann.

4.6 Timer

Einstellen der Timer-Funktion

Das Drücken von im manuellen Modus aktiviert das Einstellen der Timer-Funktion. Die Abfolge der Funktioneneinstellung ist Manueller Modus-Dur-End-Manueller Modus. Wählen Sie anschließend die Ofenfunktion und stellen Sie die Temperatur ein.

Manueller Modus

Im manuellen Modus leuchten nur die Tageszeit und das Symbol. Die Backzeit muss durch den Benutzer kontrolliert werden.

Um sicherzustellen, dass der Ofen im manuellen Modus nicht verschentlich eingeschaltet bleibt, wird der Timer, falls 5 Stunden lang keine Taste gedrückt wurde, einmal pro Sekunde blinken, um Sie davor zu warnen, dass der Ofen in den Standby-Modus wechselt. Der Timer wechselt nach insgesamt 10 Stunden in den Standby-Modus.

Wenn der Timer im manuellen Modus blinkt, drücken Sie eine beliebige Taste, um den Timer zurückzusetzen, falls Sie den Ofen weiterhin zu benutzen wünschen. Oder drücken Sie und + gleichzeitig für mehr als 3 Sekunden, um in den Standby-Modus zu wechseln, falls Sie den Ofen nicht länger zu benutzen wünschen.

Programmierung der Dauer einer Backzeit

Mit dieser Funktion können Sie eine bestimmte Backzeit einstellen. Geben Sie das zuzubercitende Backgut in den Ofen. Stellen Sie die Ofenfunktion und die Temperatur ein. Die maximal einzustellende Backzeit beträgt 10 Stunden.

1. Drücken Sie , bis Sie auf dem Display Dur sehen (vor dem Einstellen der Backzeit).

2. Verwenden Sie entsprechend der Anweisungen für das Einstellen der Uhrzeit + und - zum Einstellen der Backzeit. Drücken Sie zur Bestätigung . Die Uhrzeit sowie die Symbole A und 🚗 erscheinen auf dem Display. Während dieses Vorgangs nimmt der Ofen seinen Betrieb auf.

3. Nach Ablauf der eingestellten Backzeit schaltet der Timer den Ofen ab und es ertönt ein akustisches Warnsignal. Das Symbol A auf dem Display beginnt zu blinken. Stellen Sie die Ofenfunktion und Temperatur auf 0. Sie können das akustische Warnsignal abstellen, indem Sie eine beliebige Taste für weniger als 3 Sekunden drücken. Wenn Sie für länger als 3 Sekunden drücken, wechselt der Ofen in den manuellen Modus und kann wieder benutzt werden.

Programmierung des Endes einer Backzeit

Mit dieser Funktion können Sie das Ende einer bestimmten Backzeit einstellen. Geben Sie das zuzubereitende Backgut in den Ofen. Stellen Sie die Ofenfunktion und die Temperatur ein.

1. Drücken Sie , bis Sie auf dem Display End sehen (vor dem Einstellen des Endes der Backzeit).

2. Verwenden Sie entsprechend der Anweisungen für das Einstellen der Uhrzeit + und - zum Einstellen des Endes der Backzeit.

3. Drücken Sie zur Bestätigung . Die Uhrzeit sowie die Symbole A und erschinen auf dem Display. Während dieses Vorgangs nimmt der Ofen seinen Betrieb auf.

4. Ist das Ende der eingestellten Backzeit erreicht, schaltet der Timer den Ofen ab und es ertönt ein akustisches Warnsignal. Das Symbol A auf dem Display beginnt zu blinken. Stellen Sie die Ofenfunktion und Temperatur auf 0. Sie können das akustische Warnsignal abstellen, indem Sie eine beliebige Taste für weniger als 3 Sekunden drücken. Wenn Sie für länger als 3 Sekunden drücken, wechselt der Ofen in den manuellen Modus und kann wieder benutzt werden.

Programmierung Beginn & Dauer einer Backzeit

Diese Funktion beginnt einen Backvorgang zu einem bestimmten Zeitpunkt mit einer bestimmten Dauer. Geben Sie das zuzubereitende Backgut in den Ofen. Stellen Sie die Ofenfunktion und die Temperatur ein.

1. Drücken Sie , bis Sie auf dem Display Dur sehen. Verwenden Sie zum Einstellen der Backdauer + und -. Drücken Sie zur Bestätigung . Die Uhrzeit sowie das Symbol A erscheinen auf dem Display.

2. Drücken Sie solange ↔, bis Sie auf dem Display End sehen. Verwenden Sie + und -, um die Endzeit des Backvorgangs zu bestimmen. Drücken Sie zur Bestätigung ↔. Die Uhrzeit sowie das Symbol A erscheinen auf dem Display. Das Symbol erlischt , bis die Backzeit beginnt.

Sie können eine Zeit von 23:59 h nach dem Zeitpunkt, den Sie beim Addieren der Backzeit zur Uhrzeit erhalten, einstellen.

Der Ofen nimmt zu dem Zeitpunkt, den Sie erhalten, indem Sie die Backzeit von der eingestellten Endzeit subtrahieren, seinen Betrieb auf. Der Ofen stellt seinen Betrieb beim Erreichen der eingestellten Endzeit ein. Ein akustisches Warnsignal ertönt und das Symbol A beginnt zu blinken. Stellen Sie Ofenfunktion und Temperatur auf 0. Sie können das akustische Warnsignal abstellen, indem Sie eine beliebige Taste für weniger als 3 Sekunden drücken. Wenn Sie für länger als 3 Sekunden drücken, wechselt der Ofen in den manuellen Modus.

Wenn Sie diese Funktion programmiert haben, kann keine der Zeiten mehr geändert werden. Um eine Zeit zu ändern, müssen Sie das Programm abbrechen und in den entsprechenden Modus wechseln. Falls Sie die Programmierung neu einstellen möchten, müssen Sie die Einstellung des laufenden Modus ändern, um die Programmierung entsprechend der oben genannten Schritte neu vorzunehmen.

Spezifikationen

1. Durch Drücken von + und - für mehr als 3 Sekunden erhöhen oder vermindern Sie die Zahlwerte um 5 Minuten.
2. Wenn Sie beim Einstellen einer der Timer-Funktionen 5 Minuten lang keine Eingabe vornehmen, wechselt das Gerät in den manuellen Modus.
3. Wenn Sie beim Einstellen einer der Timer-Funktionen Modus für länger als 3 Sekunden drücken, brechen Sie die laufende Einstellung ab und wechseln in den manuellen Modus.
4. Wenn Sie während der Einstellung einer Timer-Funktion + und für länger als 3 Sekunden drücken, ertönt ein akustisches Signal. Die laufende Einstellung wird abgebrochen und das Gerät wechselt in den Standby-Modus.

4.7 Tipps zum Backen und Braten

• Wir empfehlen die Nutzung des Backblechs, das mit dem Herd geliefert wurde.
  Es ist auch möglich, in Kuchenformen und auf Blechen zu backen, die an anderer Stelle gekauft wurden. Zum Backen ist es besser, schwarze Bleche zu verwenden, welche die Hitze besser leiten und die Backzeit verkürzen.
  Formen und Bleche mit hellen oder glänzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und untere Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zu geringen Aufheizung des unteren Teils des Kuchens führen.
  ✿ Bevor der Kuchen aus dem Ofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstäbchen verwenden (der Kuchen ist ausgebacken, wenn das Stäbchen trocken und sauber herauskommt, nachdem Sie es in den Kuchen gesteckt haben).
• Nach dem Abschalten des Ofens ist es ratsam, den Kuchen für ungefähr 5 Minuten im Ofen zu lassen.

Bereiten Sie Fleisch mit einem Gewicht von über 1 kg im Ofen zu; kleinere Mengen sollten Sie auf einem Kochfeld zubereiten.
Benutzen Sie backofengeeignetes Kochgeschirr. Achten Sie darauf, dass auch die Griffe hitzeresistent sind.
Wenn Sie Ihr Fleisch auf einem Gitterrost oder Grillrost zubereiten, schieben Sie ein mit etwas Wasser gefülltes Backblech auf die niedrigste Einschubhöhe in den Ofen.
Wenden Sie während der Garzeit das Fleisch mindestens einmal. Übergießen Sie das Fleisch mit seinem Bratensaft oder heißem Salzwasser.
❖ Gießen Sie niemals kaltes Wasser über das Fleisch.

4.8 Energie sparen

❖ Benutzen Sie geeignetes Kochgeschirr.
Kochgeschirr mit einem dicken und geraden Boden kann bis zu einem Drittel an Energie sparen. Decken Sie ihr Kochgeschirr ab, wenn möglich; andernfalls verbrauchen Sie das 4-fache an Energie.
Der Durchmesser des Kochgeschirrs sollte nicht kleiner als der Durchmesser des verwendeten Kochrings sein.
❖ Sorgen Sie dafür, dass die Kochzone und der Boden des Kochgeschirrs sauber sind.
- Verunreinigungen können den Wärmeaustausch negativ beeinträchtigen. Mehrfach eingebrannte Verunreinigungen können oft nur noch mit umweltschädlichen Hilfsmitteln entfernt werden.
Decken Sie ihr Kochgeschirr nicht zu oft auf (ein "beobachteter" Topfinhalt wird niemals zu kochen beginnen).
❖ Öffnen Sie die Ofentür nicht unnötig oft.
✿ Schalten Sie den Ofen rechtzeitig ab und nutzen Sie die Restwärme.
Schalten Sie die Kochzonen bei langen Garzeiten 5 – 10 Minuten vor Ende der Garzeit ab. Damit sparen Sie bis zu 20% an Energie.
❖ Benutzen Sie den Ofen nur zur Zubereitung größerer Mengen.
✿ Fleisch mit einem Gewicht von unter 1 kg kann in einem Kochgeschirr auf dem Kochfeld wirtschaftlicher zubereitet werden.
◆ Nutzen Sie die Restwärme des Ofens.
✿ Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Ofen 10 Minuten vor Ende der Garzeit ab.
❖ Achten Sie darauf, dass die Ofentür richtig geschlossen ist.
✿ Aufgrund von Verunreinigungen an der Türdichtung kann dort Wärme entweichen. Entfernen Sie deshalb umgehend alle Verunreinigungen.
Schließen Sie das Gerät nicht in der unmittelbaren Umgebung von Kühl- und/oder Gefriergeräten an. Andernfalls kann der Energieverbrauch unnötig ansteigen.

⚠️WARNUNG!

Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung.

Kochfeld

Entfernen Sie Verunreinigungen wie Kochgutrückstände von der Glasoberfläche. Benutzen Sie dazu ein weiches Tuch.
▶ Scheuern Sie die Glaskeramik nicht.
Benutzen Sie zur Reinigung heißes Wasser und einen Spezialschwamm für die Reinigung von Glaskeramik. Verwenden Sie an den verunreinigten Stellen ein spezielles Produkt zur Reinigung von Glaskeramik (erhältlich im Supermarkt) und wischen Sie diese dann mit einem weichen Tuch trocken.
Benutzen Sie einen Schaber, der für die Verwendung auf Glaskeramik geeignet ist, zur Entfernung möglicher Rückstände. Ein entsprechendes Produkt aus Silikon ist zum Schutz der Glaskeramik am geeignetsten.

Reinigungsmittel

Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel! ^1
Benutzen Sie keine ätherischen Öle!
Benutzen Sie niemals Lösungsmittel.

Ofen

➢ Reinigen Sie den Ofen nach jeder Benutzung.
➢ Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein.
➢ Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein wenig Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.

Wischen Sie nach der Reinigung das Innere des Ofens trocken.

➢ Reinigen Sie die äußeren Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.

Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist.

Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

Ofentür

➢ Reinigen Sie die Glasscheibe der Ofentür äußerst vorsichtig. Verwenden Sie keine Scheuermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrechen können. Verwenden Sie etwas Spülmittel und warmes Wasser.

5.1 Austausch des Leuchtmittels

1. ⚠️ WARNING! Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung (Sicherung des Haussicherungskastens).

2. Drehen Sie die Abdeckung gegen den Uhrzeigersinns ab. Reinigen Sie die Abdeckung.

3. Drehen Sie das Leuchtmittel aus der Fassung und ersetzen Sie es durch ein neues derselben Art und Leistung:

➢ Hitzefestes Backofenleuchtmittel; (300 °C), 230-240VAC/25W/E 14/Halogen.

1. Verwenden Sie kein anderes Leuchtmittel.

Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendeten Glühbirnen nicht zur Raumbeleuchtung verwendet werden dürfen.

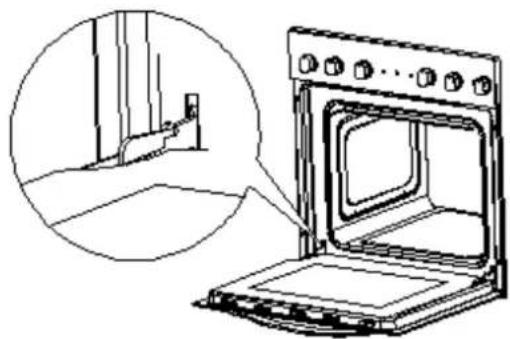

5.2 Entnahme der Ofentür/inneren Glasscheibe

1. Zichen Sie die Ofentür in waagerechte Position.

1. Öffnen Sie die Hebelverschlüsse der Scharniere komplett.

1. Stellen Sie die Tür auf einen 60 ^0 Winkel. Greifen Sie die Tür mit beiden Händen. Nehmen Sie die Tür ab, indem Sie sie aus den Scharnieren in ihre Richtung ziehen.
2. Gehen Sie zum Einbau in umgekehrter Reihenfolge vor.
3. Greifen Sie bei der Entnahme nicht in die Scharniere. VERLETZUNGSGEFAHR!

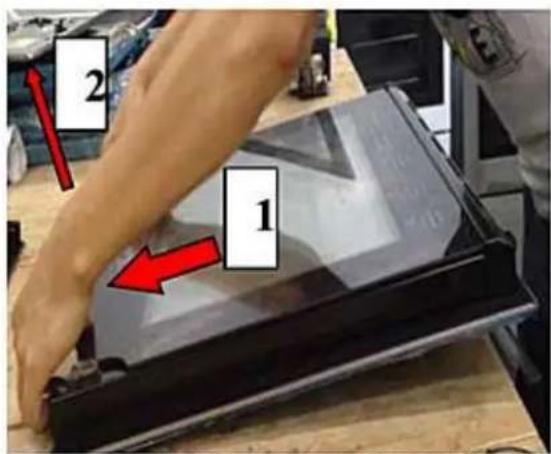

Entnahme der inneren Glasscheibe

1. Schrauben Sie den Halterungsverschluss los, der sich in der Ecke oben an der Tür befindet, und lösen Sie ihn.

1. Schieben Sie die Scheibe in Pfeilrichtung (1). Entnehmen Sie die Scheibe (2/3). Vorsichtig lagern!

1 2

3

1. Reinigen Sie die Scheibe vorsichtig von beiden Seiten mit einem sanften Reinigungsmittel.
2. Setzen Sie nach dem Reinigen die Glasscheibe ein und blockieren Sie die Glasscheibe.
3. Schrauben Sie den Blockier Mechanismus ein.

5.3 Entnahme der Seitenführungen

(Ausstattung abhängig vom Modell)

1. Drücken Sie auf die Unterseite der Seitenführung, bis sie aus ihrer Befestigung gelöst ist.

1. Halten Sie die Seitenführung zur Entnahme vertikal zum Ofen.

5.4 Problembehandlung

Regelmäßige Kontrollen

1. Kontrollieren Sie regelmäßig die Kontrollelemente und Kocheinheiten des Geräts. Lassen Sie nach Ablauf der Garantie das Gerät mindestens einmal alle zwei Jahre durch ein Kundendienst-Center inspizieren.
2. Lassen Sie alle Fehlfunktionen umgehend beheben.

Gehen Sie bei einem Notfall oder einer Fehlfunktion wie folgt vor:

1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung).
3. Kontaktieren Sie Ihren Kundendienst.

Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren.

FEHLER
MÖGLICHE URSACHE
MASSNAHMEN
Gerät arbeitet überhaupt nicht.

Das Gerät wird nicht mit Strom versorgt.

Überprüfen Sie die entsprechende Sicherung im Sicherungskasten der Hausstromversorgung.

Innenbeleuchtung funktioniert nicht.

Das Leuchtmittel ist locker oder beschädigt.

Das Leuchtmittel festdrehen oder ersetzen.

1. Technische Daten

Geräteart	Einbauherd mit Kochfeld
Bedienpanel	Edelstahlblende
Material Kochfeld	Glaskeramik
Durchmesser/Leistung Kochfelder	2*155mm (1200W), 1*140/200 mm(10002200W), 1*260*155 mm(1100/2000W)
Restwärmeanzeige	√
Funktionen Backofen	Unterhitze, Ober- und Unterhitze,Auftaun, Grill, Umluftgrill, Oberhitzemit Umluftgrill, Ober- und Unterhitzemit Umluft
Backofentür/ Glasschichten	schwarzes Glas/2
Gehäusekühlung	ja
Griff und Knöpfe	Aluminium
Energieeffizienzklasse/Index	A/106,0
Geräuschemission	< 58 dB(A)
Max. Leistung Ofen/Kochfeld	3,0 kW/6,00 kW
Stromspannung / Frequenz	220-240VAC/50Hz
Energieverbrauch konventionell	0,99 kW/h
Energieverbrauch Um-/Heißluft	0,89 kW/h
Netto Backraumvolumen	70,00 Liter
Kabellänge in cm	-
Einbaumaße Ofen H * B * T	59,50*59,50*57,20 cm
Gewicht Ofen Netto/Brutto	30,00 kg/34,00 kg
Einbaumaße Kochfeld H*B*T	5,50*56,00*52,00 cm
Gewicht Kochfeld Netto/Brutto	8,50 kg/11,50 kg

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen, ERSTICKUNGSGEFAHR!

2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.

3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!

4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.

5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.

6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.

7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit gekennzeichneten wiederverwertbar.

diesem Symbol Materialien sind

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

für Elektro-Großgeräte; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und uns oder unserem Kundendienst unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

PKM, August 2014

56cm 49cm 5 cm mini 5 cm mini 1: seal

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

Stand 23.02.2016

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
