Produktart	Kühl-Gefrierkombination (Kühlschrank mit Gefrierfach)
Modell	KS95.4A++T2
Energieeffizienzklasse	A++
Jährlicher Energieverbrauch	131 kWh
Gesamtvolumen brutto / netto	100 L / 83 L
Gefriervermögen (24 h)	14 L
Gefrierleistung (24 h)	2,0 kg
Sternebewertung	4****
Lagerzeit bei Störung	13 h
Klimaklasse	N ~ ST (Umgebung 16 °C – 38 °C)
Spannung / Frequenz	220-240 V AC / 50 Hz
Geräuschemission	39 dB(A)
Kältemittel	R600a (entflammbar, umweltfreundlich)
Kompressor	1
Temperaturregelung	Einstellbarer Thermostat (Drehknopf)
Abtauen (Kühlfach)	Automatisch
Abtauen (Gefrierfach)	Manuell
Einlegeböden / Türablagen	1 Einlegeboden / 3 Türablagen
Gemüseschublade	1
Flaschenhalter	Ja
Verstellbare Füße	2 (vorne)
Wechselbarer Türanschlag	Ja (Scharnierposition wechselbar)
Innenbeleuchtung	Ja (austauschbares Leuchtmittel)
Abmessungen (H × B × T)	84,5 × 50,1 × 54,0 cm
Nettogewicht	25,4 kg
Bruttogewicht	27,2 kg
Garantie	24 Monate (Herstellergarantie)
Verfügbarkeit von Ersatzteilen	Original-Ersatzteile über autorisierten Service erhältlich

Häufig gestellte Fragen - KS95.4A++T2 PKM

Wie stelle ich die Temperatur an meinem PKM KS95.4A++T2 Kühlschrank ein?

Drehen Sie den Thermostat-Drehknopf im Kühlfach. Eine mittlere Einstellung ist für den Normalbetrieb geeignet. Bei höheren Umgebungstemperaturen wählen Sie eine kältere Einstellung. Drehen Sie auf 0/AUS, um den Kompressor zu stoppen (aber ziehen Sie den Stecker, um die Stromversorgung zu unterbrechen).

Wie taue ich das Gefrierfach ab?

Entfernen Sie alle Lebensmittel und lagern Sie sie in einer Kühlbox. Drehen Sie den Thermostat auf 0/AUS und ziehen Sie den Stecker. Lassen Sie das Eis auf natürliche Weise schmelzen – verwenden Sie keine scharfen Gegenstände oder heißes Wasser. Legen Sie Tücher zum Aufsaugen des Wassers aus. Nach dem Abtauen reinigen und trocknen Sie das Fach und schalten Sie das Gerät wieder ein.

Kann ich die Türöffnungsrichtung wechseln?

Ja, das Türscharnier ist wechselbar. Befolgen Sie die Anleitung im Handbuch: Schalten Sie das Gerät aus und ziehen Sie den Stecker, entfernen Sie die Arbeitsplattenabdeckungen, kippen Sie das Gerät, schrauben Sie die Scharniere ab, tauschen Sie Türbolzen und Verschlussstopfen aus und montieren Sie alles auf der gegenüberliegenden Seite. Verwenden Sie mindestens zwei Personen und neigen Sie das Gerät nicht mehr als 45°.

Wie reinige ich den Kühlschrank?

Ziehen Sie vor der Reinigung den Stecker. Verwenden Sie ein weiches Tuch mit warmem Wasser und einem milden, nicht säurehaltigen Reinigungsmittel. Verwenden Sie keine Scheuermittel, Lösungsmittel oder organischen Reiniger. Spülen Sie mit klarem Wasser nach und trocknen Sie es. Reinigen Sie den Kondensator zweimal jährlich mit einem Staubsauger oder einer weichen Bürste.

Warum macht mein Kühlschrank ungewöhnliche Geräusche?

Häufige Geräusche sind fließendes Wasser (Kältemittel), Klicken (Kompressor schaltet), Brummen (Kompressor läuft) und Klopfen/Knacken (thermische Ausdehnung). Stellen Sie sicher, dass das Gerät waagerecht steht und keine Wände berührt. Wenn die Geräusche anhalten, überprüfen Sie lose Gegenstände oder kontaktieren Sie den Service.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Lassen Sie heiße Speisen vor dem Einlagern abkühlen. Öffnen Sie die Tür so wenig wie möglich. Sorgen Sie für eine gute Belüftung des Geräts (mind. 10 cm hinten, 30 cm Seiten/Oberseite). Tauen Sie regelmäßig ab, um Eisbildung zu vermeiden. Stellen Sie den Thermostat auf eine mittlere Einstellung, es sei denn, eine kältere Einstellung ist erforderlich.

Was soll ich tun, wenn der Kühlschrank nicht kühlt?

Überprüfen Sie, ob der Stecker eingesteckt und die Steckdose stromführend ist. Stellen Sie sicher, dass der Thermostat nicht auf 0/AUS steht. Überprüfen Sie, ob die Tür richtig schließt und die Dichtung sauber ist. Wenn der Kompressor nicht läuft, überprüfen Sie die Sicherung. Wenn das Problem bestehen bleibt, kontaktieren Sie den Händler.

Wie tausche ich die Innenbeleuchtung aus?

Ziehen Sie den Stecker. Entfernen Sie die Lampenabdeckung. Ersetzen Sie die Glühbirne durch eine des gleichen Typs und der gleichen Wattzahl (siehe technische Daten). Setzen Sie die Abdeckung wieder ein. Verwenden Sie die Glühbirne nicht zur Raumbeleuchtung – sie ist nur für den Gebrauch im Gerät bestimmt.

Welche Sicherheitsvorkehrungen sollte ich bezüglich des Kältemittels R600a treffen?

R600a ist entflammbar. Beschädigen Sie den Kältekreis während des Transports oder Gebrauchs nicht. Bei einem Leck halten Sie sich von Feuer, Funken oder Wärmequellen fern, öffnen Sie Fenster und kontaktieren Sie sofort den Händler. Lagern Sie keine explosionsfähigen Materialien oder Aerosoldosen.

Wie lange kann ich Lebensmittel bei einem Stromausfall lagern?

Der Gefrierschrank kann Lebensmittel bis zu 13 Stunden gefroren halten, wenn die Tür geschlossen bleibt. Lassen Sie die Tür geschlossen. Verbrauchen oder entsorgen Sie die Lebensmittel danach je nach Zustand. Tauen Sie aufgetaute Lebensmittel nicht wieder ein.

BEDIENUNGSANLEITUNG KS95.4A++T2 PKM

TECHNOLOGIE FÜR DEN HAUSHALT

PKM

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Kühlschrank mit Gefrierfach

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise.... 3
   1.1 Signalwörter....4
   1.2 Sicherheitsanweisungen.... 5
2. Klimaklassen....9
3. Installation 9
   3.1 Wahl des Standorts 9
   3.2 Wechsel des Türanschlags....10
4. Bedienung....12
   4.1 Gerätebeschreibung.... 12
   4.2 Temperaturregelung 13
   4.3 Betriebsparameter.... 13
   4.4 Hilfreiche Tipps/Energiesparen 14
5. Reinigung und Pflege 15
   5.1 Abtauen.... 16
   5.2 Austausch des Leuchtmittels 16
6. Problembehandlung....17
7. Außerbetriebnahme 18
8. Technische Daten 19
9. Entsorgung....21
10. Garantiebedingungen....22

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

1. Sicherheitshinweise

LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTS DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.

Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederze griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt

werden.

Das Gerät ist ausschließlich zur privaten Nutzung bestimmt sowie zur Nutzung (1) in Personalküchen von Geschäften, Büros und ähnlichen Arbeitsumgebungen; (2) durch Gäste von Beherbergungsbetrieben wir Hotels, Motels, B&B; (3) beim Catering oder ähnlichen nicht-wiederverkaufenden Anwendern.
Das Gerät ist ausschließlich zum Kühlen von Lebensmitteln bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1.1 Signalwörter

GEFAHR! verweist auf eine Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die „wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

1.2 Sicherheitsanweisungen

GEFAHR!

1. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.
2. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.
3. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

⚠️ WARNING!

1. Ihr Gerät wird mit dem umweltfreundlichen Kältemittel R600a betrieben. Das Kältemittel R600a ist brennbar. Deshalb ist es unbedingt erforderlich, dass keine Systemteile des Kühlkreislaufs während des Betriebs oder Transports des Geräts beschädigt werden.

2. Sollte ein Systemteil Beschädigungen aufweisen, darf sich das Gerät auf keinen Fall in der Nähe von Feuer, offenem Licht und Funkenbildungen befinden. Nehmen Sie in einem solchen Fall sofort Kontakt zu Ihrem Kundendienst auf.

3. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte:

a) Öffnen Sie alle Fenster zur Belüftung.
b) Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht die Bedienelemente des Geräts.
c) Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
d) Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen.

1. Halten Sie alle Teile des Geräts fern von Feuer und sonstigen Zündquellen, wenn Sie das Gerät entsorgen oder außer Betrieb nehmen.

2. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln in dem Gerät, da ansonsten zündfähige Gemische zur Explosion gebracht werden können.

3. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR.

4. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.
5. Betreiben Sie das Gerät nur mit 220\~240V/50Hz/AC. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Verwenden Sie zum Anschluss des Geräts an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel..
6. Schließen Sie das Gerät nicht an elektronische Energiesparstecker (z.B. Sava Plug) und an Wechselrichter, die Gleichstrom in Wechselstrom umwandeln, an (z.B. Solaranlagen, Schiffsstromnetze).
7. Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdete und ausschließlich dem Gerät zugewiesene Sicherheitssteckdose. Anderenfalls kann es zu gefährlichen Unfällen oder einer Beschädigung des Geräts kommen. Das Gerät muss ordnungsgemäß geerdet sein.
8. Der Netzstecker und die Sicherheitssteckdose müssen nach der Installation des Geräts jederzeit gut zugänglich sein.
9. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Geräts beschädigt wird.
10. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
11. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein.
12. Nehmen Sie keine Veränderungen an dem Gerät vor.
13. Schalten Sie vor dem Aufbau und Anschluss des Geräts unbedingt den Strom ab. STROMSCHLAGGEFAHR!
14. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. STROMSCHLAGGEFAHR!!
15. Benutzen Sie keine elektrischen Geräte im Inneren des Geräts, es sei denn, diese werden vom Hersteller Ihres Kühlgeräts empfohlenen.
16. Stellen Sie keine Wärme abstrahlenden elektrischen Geräte auf Ihr Gerät.
17. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit

Wasser / Regen in Kontakt kommt, damit die Isolierungen der Elektrik keinen Schaden nehmen.

1. Stellen Sie keinen Wasserkocher und keine Vasen auf das Gerät. Die Isolierung der Elektrik Ihres Geräts kann ansonsten durch verschüttetes oder überkochendes Wasser nachhaltig beschädigt werden.

2. Benutzen Sie kein Dampfreinigungsgerät, um Ihr Gerät abzutauen oder zu reinigen. Der Dampf kann in Kontakt mit elektrischen Teilen kommen und so einen Kurzschluss auslösen. STROMSCHLAGGEFAHR!

3. Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um Eisablagerungen zu entfernen. Durch dadurch resultierende Beschädigungen des Innenraums droht STROMSCHLAGGEFAHR! .

4. Kinder dürfen niemals mit dem Gerät spielen.

5. Achten Sie auch bei einer zeitweiligen Außerbetriebnahme des Geräts darauf, dass keine Kinder in das Innere des Geräts gelangen können. Beachten Sie die dafür relevanten Sicherheitshinweise 1. und 4. unter AUßERBETRIEBNAHME, endgültige.

6. Beachten Sie unbedingt die Anweisungen im Kapitel INSTALLATION.

⚠ VORSICHT!

1. An der Rückseite des Geräts befinden sich der Kondensator und der Kompressor. Diese Bestandteile können während der normalen Benutzung des Geräts eine hohe Temperatur erreichen. Schließen Sie das Gerät entsprechend der in dieser Bedienungsanleitung aufgeführten Anweisungen an. Eine unzureichende Belüftung beeinträchtigt den ordnungsgemäßen Betrieb des Geräts und beschädigt das Gerät. Decken Sie die Ventilationsöffnungen niemals ab.

2. Stellen oder legen Sie niemals kohlensäurehaltige Getränke oder Wasserflaschen in den Gefrierbereich des Geräts, da diese dort explodieren können.

3. Berühren Sie die stark gekühlten Oberflächen des Geräts nicht mit nassen oder feuchten Händen, da ansonsten Ihre Haut an den Oberflächen festkleben kann.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Kippen Sie das Gerät nicht über einen Winkel von 45 ^0 hinaus.
3. Falls das Gerät in einer horizontalen Position transportiert wird, kann Öl aus dem Kompressor in den Kühlkreislauf gelangen.
4. Lassen Sie das Gerät für mindestens 4-6 Stunden aufrecht stehen, bevor Sie es an die Stromversorgung anschließen, damit das Öl in den Kompressor zurückfließen kann.
5. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen.
6. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
7. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
8. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
9. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als Standfläche oder Stütze.
10. Stellen oder legen Sie keine heißen Flüssigkeiten und heißen Lebensmittel in das Gerät.
11. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
12. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt werden! Falls das Typenschild unleserlich gemacht oder entfernt wurde, entfällt jeglicher Garantieanspruch!

Welcher Klimaklasse Ihr Gerät unterliegt, entnehmen Sie bitte dem Kapitel TECHNISCHE DATEN. Die Angaben dort gewähren einen zuverlässigen Betrieb Ihres Geräts entsprechend der Angaben der folgenden Tabelle.

KLIMAKLASSE UMGEBUNGSTEMPERATUR
SN	+100→+320C	z.B. ungecheizter Keller
N	+160→+320C	Wohntemperaturbereich
ST	+160→+380C	Wohntemperaturbereich
T	+160→+430C	Wohntemperaturbereich

3. Installation

3.1 Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts im Kapitel ENTSORGUNG.
2. Das Zubehör Ihres Geräts ist möglicherweise gegen Beschädigungen durch den Transport gesichert (Klebebänder etc.). Entfernen Sie solche Klebebänder äußerst vorsichtig. Entfernen Sie mögliche Rückstände der Klebebänder nur mit einem feuchten Tuch und etwas handwarmem Wasser sowie einem milden Reinigungsmittel (s.a. Kapitel R EINIGUNG UND PFLEGE). Entfernen Sie keinesfalls irgendwelche Bestandteile der Rückwand des Geräts!
3. Bauen Sie das Gerät an einer geeigneten Stelle mit einem angemessenen Abstand zu extremen Hitze- oder Kältequellen auf.
4. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.
5. Wählen Sie für den Aufbau einen trockenen und gut belüfteten Raum.
6. Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
7. Die Türen müssen sich komplett und ungehindert öffnen lassen.
8. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau.
9. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
10. Das Typenschild befindet sich im Gerät oder außen an der Rückwand.

Belüftung ^1

A

10 cm

B 30 cm 30 cm ← → 30 cm

Mindestabstände für eine ordnungsgemäße Belüftung:

A. Rückseite ↔ Wand	Min. 10 cm
B. Beide Seiten ↔ Möbelstück/Wand	Min. 30 cm
B. Kopffreiheit	Min. 30 cm
Türöffnungswinkel	Min. 160^0

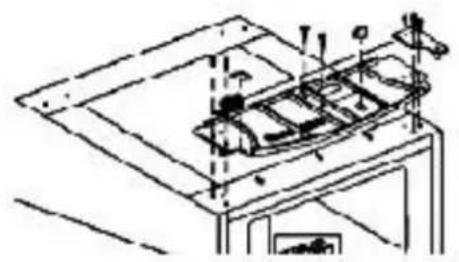

3.2 Wechsel des Türanschlags

⚠️ WARNING! Schalten Sie das Gerät vor dem Wechsel des Türanschlags aus und ziehen Sie den Netzstecker aus der Steckdose. STROMSCHLAGGEFAHR!

⚠ VORSICHT! Führen Sie den Wechsel des Türanschlags mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen. Kippen Sie das Gerät nicht über einen Winkel von 45 ^0 hinaus.

1. Sie die 2 Schraubenabdeckungen und die 2 Schrauben der Arbeitsplatte und ziehen Sie diese nach vorne.
2. Kippen Sie das Gerät leicht nach hinten und sichern Sie es in dieser Position.
3. Lösen Sie die Schrauben des Türscharniers und entfernen Sie die Halterung der Türachse.
4. Öffnen Sie die Tür ein wenig und nehmen Sie diese nach unten aus dem Scharnier heraus.
5. Schrauben Sie die obere Achse ab und bringen Sie diese an der gegenüberliegenden Seite wieder an. Setzen Sie die Tür auf die Achse. Schließen Sie dann die Tür.
6. Schrauben Sie die Halterung der Scharnierachse fest an der gegenüberliegenden Seite an.

HINWEIS! Richten Sie die Tür ordnungsgemäß aus. Die Dichtungen müssen ordnungsgemäß anliegen.

Wechsel für das Gefrierfach

1. Öffnen Sie die Tür des Gefrierfachs ein wenig.
2. Üben Sie mit einem geeigneten Schraubenzieher einen leichten Druck von oben auf die Feder der Aussparung des unteren Türdorns aus und nehmen Sie den Türdorn mit der Tür vollständig heraus.
3. Bringen Sie den Verschlussstopfen (M) auf der anderen Seite an.
4. Drehen Sie die Tür um 180 ^0 und bringen Sie den Türdorn in die untere Aussparung ein.
5. Heben Sie die Tür leicht an und bringen Sie diese in den oberen Türdorn ein, während Sie gleichzeitig den unteren Türdorn in die quadratische Öffnung einbringen. Leichte Bewegungen nach oben und unten erleichtern diesen Arbeitsschritt.
6. Reinigen Sie das Gerät, bevor Sie es wieder an die Stromversorgung anschließen.

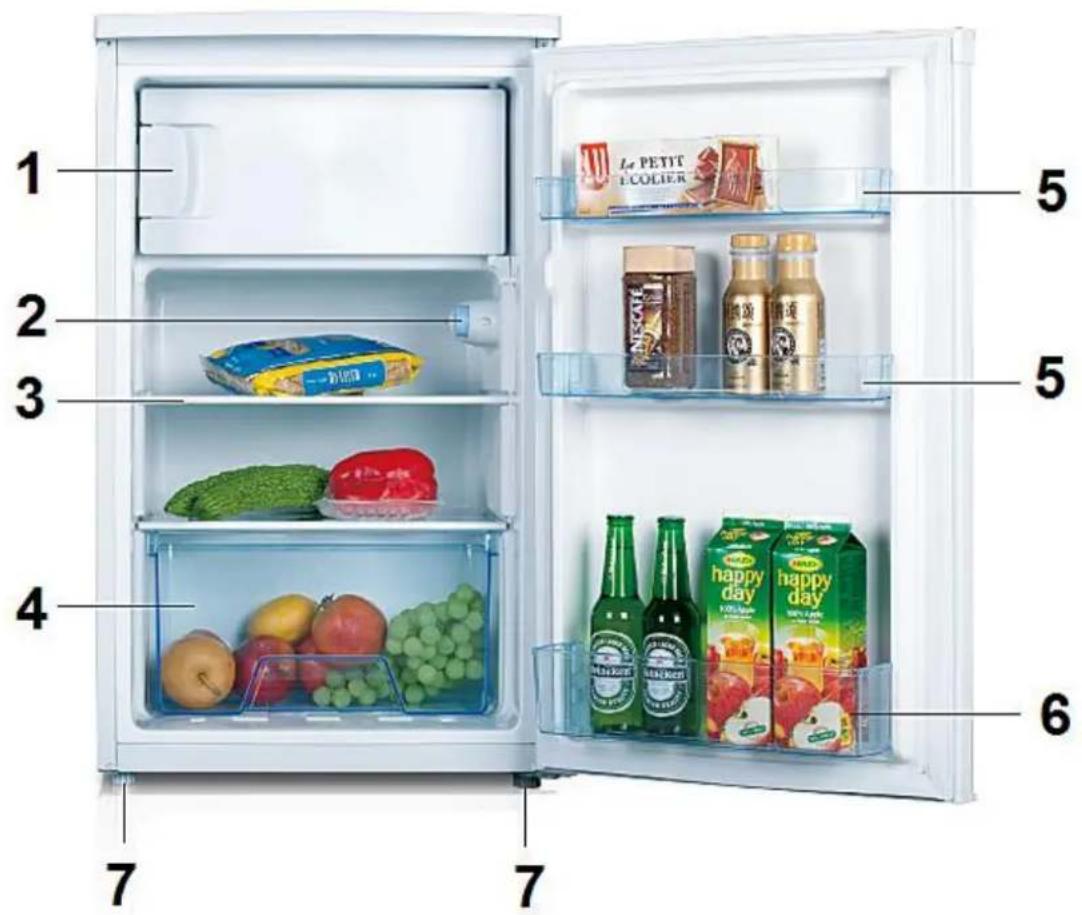

4.1 Gerätebeschreibung

1 2 3 4 5 5 6 7 7 Le PETIT ÉCOLIER NÉCÔLÈTLE PARSQUE PARSQUE happy day happy day

1 Gefrierfach 5 Türablagen
2 Thermostat 6 Flaschenfach
3 Regal 7 Höhenverstellbarer Fuß
4 Gemüsefach

SOBALD SIE DAS GERÄT AUFGESTELLT HABEN, WARTEN SIE BITTE 4-6 STUNDEN, BEVOR SIE ES ANSCHLIESSEN!

4.2 Temperaturregelung

1. Betreiben Sie das Gerät bei der ersten Inbetriebnahme in leerem Zustand, bis es von selbst bei der gewünschten Temperatur den Kühlvorgang beendet. Dieser Vorgang dauert gewöhnlich 2 bis 3 Stunden. Anschließend können Sie Lebensmittel in das Gerät geben.

2. Die Kühltemperatur wird durch Drehen des Thermostatschalters eingestellt. Eine mittlere Betriebsstufe ist für den täglichen Gebrauch am geeignetsten.

3. Bei sehr hohen, sommerlichen Außentemperaturen: stellen Sie den Thermostatschalter auf eine höhere Stufe, um die Kühltemperatur weiter abzusenken.

4. Sollte sich bei einer hohen Temperatureinstellung Reif an der Rückseite Ihres Geräts bilden, stellen Sie die Temperatur auf eine niedrigere Stufe.

5. Passen Sie die Thermostateinstellung der Umgebungstemperatur an.

6. Falls Sie das Gerät von der Stromversorgung getrennt haben, warten Sie 10 Minuten, bevor Sie es neu starten. Ansonsten kann das Gerät beschädigt werden.

Die Kühlstufenbeschreibungen sind nur Richtwerte.

Die Einstellung 0/OFF/AUS schaltet lediglich den Kompressor ab. Um das Gerät. von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen.

4.3 Betriebsparameter

1. Das Gerät kann die entsprechenden Temperaturen nur dann erzeugen, wenn:

a. die durchschnittliche Umgebungstemperatur der Klimaklasse entspricht.

b. die Türen ordnungsgemäß schließen.

c. Sie die Türen nicht oft und zu lange öffnen.

d. sich die Türdichtungen in einem ordnungsgemäßen Zustand befinden.

e. Sie einen geeigneten Standort gewählt haben.

f. Sie das Gerät nicht überfüllen.

g. Sie kein warmes oder heißes Kühlgut in das Gerät geben.

1. Bei sehr hohen sommerlichen Temperaturen ist es empfehlenswert, den Thermostat nach Bedarf auf eine kältere Einstellung zu stellen. Stellen Sie im Falle sehr starker Eisbildung den Thermostat wieder auf eine wärmere Einstellung zurück.

2. Hohe Umgebungstemperaturen bei gleichzeitigem Betrieb der kältesten Einstellungen können dazu führen, dass der Kompressor durchgehend arbeitet, um die Temperatur im Inneren des Geräts aufrecht zu erhalten.

3. Tauen Sie das Gerät regelmäßig ab, da Eisablagerungen die Leistung verringern und den Energieverbrauch erhöhen.

4.4 Hilfreiche Tipps/Energiesparen

Bereits gekochtes Essen kann im Gerät frisch gehalten werden. Lassen Sie es dazu vorher auf Zimmertemperatur abkühlen.
❖ Verwenden Sie zum Verpacken farblose, geruchslose, luftundurchlässige und widerstandsfähige Materialien.
Andere Lebensmittel, wie Fleisch, Fisch usw., neigen dazu, trocken zu werden und Gerüche frei zusetzen. Um dies zu verhindern, können sie diese Lebensmittel in Aluminiumfolie einwickeln, in geeignete Frischhaltebeutel geben oder luftdichte Behälter verwenden.
Gewähren Sie den Lebensmitteln einen angemessenen Lagerungsbereich. Überfüllen Sie das Gerät nicht.
❖ Wickeln Sie einzulagernde Lebensmittel in Frischhaltefolie oder ein geeignetes Papier und ordnen Sie die Lebensmittel einzelnen Bereichen zu. So vermeiden Sie Verunreinigungen, einen Verlust an Wasser und eine Vermischung von Gerüchen.
✿ Lassen Sie heiße Lebensmittel auf Zimmertemperatur abkühlen, bevor Sie diese einlagern, da sonst der Energieverbrauch ansteigt.
Versuchen Sie, die Tür nicht zu häufig zu öffnen, besonders bei feucht-warmen Wetter. Wenn Sie die Tür öffnen, schließen Sie diese wieder sobald als möglich.
Überprüfen Sie laufend, ob das Gerät genügend belüftet wird. Das Gerät muss an allen Seiten gut belüftet werden.
Eisablagerungen führen zu einem höheren Stromverbrauch. Tauen sie Eisablagerungen ab, wenn diese größer als 3 mm sind.
- Legen Sie Gefriergut zum Auftauen in den Kühlschrank und nutzen Sie dadurch die Kälteabstrahlung.

Lebensmittel einfrieren

1. Verpacken Sie einzufrierende Lebensmittel in Aluminiumfolie, Frischhaltefolie, luftdichte und wasserdichte Plastikbeutel, Polyäthylen-Behälter oder sonstige zum Einfrieren geeignete Kunststoffbehälter mit Deckel.
2. Lassen Sie zur Aufrechterhaltung der Luftzirkulation genügend Freiraum zwischen den einzelnen Gefriergut-Einheiten.
3. Lebensmittel sind nach 24 Stunden komplett gefroren (Angaben zu maximales Gefriervermögen in 24 Stunden finden Sie im Kapitel technische Daten).
4. Kaufen Sie nur eingefrorenen Lebensmittel, deren Verpackung unbeschädigt ist. Beschädigte Verpackungen sind ein Hinweis auf eine mögliche Unterbrechung der Kühlkette.

5. Vermeiden bzw. reduzieren Sie Temperaturschwankungen. Also: kaufen Sie eingefrorene Lebensmittel zuletzt ein und transportieren Sie diese immer in Isoliertaschen/beuteln. Geben sie diese Lebensmittel zuhause sofort in den Gefrierbereich.

6. Frieren Sie keine auf- oder angetauten Lebensmittel wieder ein. Verbrauchen Sie diese Lebensmittel innerhalb von 24 Stunden.

7. Beachten Sie immer alle Informationen auf den Verpackungen eingefrorener Lebensmittel.

5. Reinigung und Pflege

1. ⚠️WARNUNG Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.
2. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt.
3. Staubablagerungen am Kondensator erhöhen den Energieverbrauch. Reinigen Sie deshalb zweimal im Jahr den Kondensator an der Rückwand des Geräts mit einem Staubsauger oder einem weichen Pinsel.
4. Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

Reinigungsmittel

➢ Benutzen Sie niemals raue, aggressive und ätzende Reinigungsmittel.
Benutzen Sie niemals Lösungsmittel.
Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel!² Benutzen Sie keine ätherischen Öle
Diese Anweisungen gelten für sämtliche Oberflächen Ihres Geräts.

Außen

1. Benutzen Sie ein feuchtes, in einem milden Reinigungsmittel getränktes Tuch. Verwenden Sie ein geeignetes Reinigungsmittel für hartnäckige Verunreinigungen.
2. Wischen Sie anschließend mit klarem Wasser nach.
3. Wischen Sie die gereinigte Fläche trocken.

Innen

1. Reinigen Sie das herausnehmbare Zubehör und die Innenseiten mit warmem Wasser und einem milden Reinigungsmittel
2. Wischen Sie anschließend mit klarem Wasser nach
3. Wischen Sie die gereinigte Fläche trocken..

Türdichtungen

Waschen Sie diese mit warmem Wasser und einem milden Reinigungsmittel ab.

5.1 Abtauen

Kühlbereich:

1. Das Abtauen des Kühlbereichs erfolgt automatisch. Das dadurch entstehende Wasser fließt in einen Behälter, der sich am Kompressor befindet und verdunstet dort.

Gefrierfach:

⚠️ WARNING! Benutzen Sie niemals mechanische Gegenstände, ein Messer oder andere scharfe Gegenstände, um die Eisablagerungen zu entfernen. STROMSCHLAGGEFAHR!

1. Nehmen Sie das Kühlgut heraus und lagern Sie es in einer Kühlbox..
2. Schalten Sie das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.
3. Legen Sie das Gerät mit Tüchern aus, sobald das Eis abzutauen beginnt. So können Sie das Tauwasser auffangen.
4. Benutzen Sie kein heißes Wasser, um den Abtauvorgang zu unterstützen.
5. Entfernen Sie zuerst die großen Eisstücke, anschließend die kleineren Eisstücke.
6. Wischen Sie das Gerät und die Türdichtungen abschließend mit trockenen und weichen Tüchern ab und sorgfältig trocken.
7. Nach der Reinigung muss die Tür eine Zeitlang offen bleiben, damit das Gerät durchlüftet.

5.2 Austausch des Leuchtmittels

1. ⚠️ WARNING! Schalten Sie das Gerät vor dem Austausch ab und ziehen Sie den Netzstecker aus der Steckdose.

2. Entfernen Sie die Abdeckung des Leuchtmittels

3. Ersetzen Sie das Leuchtmittel durch ein Neues der gleiche Art und Leistung

4. Bringen Sie die Abdeckung wieder an.

Gemäß der EU Verordnung (EG) Nr. 244/2009 gilt Ihr Gerät im Rahmen der umweltgerechten Gestaltung von Haushaltslampen mit ungebündeltem Licht als Hausgerät. Das bedeutet, dass alle in einem Hausgerät verwendeten Glühbirnen nicht zur Raumbeleuchtung verwendet werden dürfen.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät ist mit dem Netzstecker nicht an der Steckdose angeschlossen.
Der Netzstecker ist locker.
Die Steckdose wird nicht mit Strom versorgt.
Die entsprechende Sicherung ist ausgeschaltet.
▶ Die Spannung ist zu niedrig.

Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschließen.
Überprüfen Sie die Haussicherung.
Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.

Kompressor arbeitet nicht.

▶ Fehlerhafte Energieversorgung.

Überprüfen der Energieversorgung.

Kompressor läuft zu lange.

▶ Gerät war kürzlich ausgeschaltet.

Das Gerät benötigt einige Zeit zum Erreichen der Kühltemperatur.

- Zu viele oder zu heiße Lebensmittel im Gerät.

Heiße Lebensmittel entfernen.

▶ Türen zu häufig/zu lange geöffnet.

▶ Türen selten/kurz öffnen.

Starke Eisbildung.

▶ Tür ist nicht richtig geschlossen.

▶ Türe schließen.

Dichtung beschädigt/verunreinigt.

Dichtung reinigen/austauschen.

Die normalen Geräusche beim Schließen der Türverändern sich.

▶ Die Türdichtung ist verschmutzt.

▶ Türdichtung reinigen.

Ungewöhnliche Geräuschbildung.

Das Gerät steht nicht auf einer flachen und geraden Oberfläche.

Richten Sie das Gerät neu aus.

Das Gerät berührt eine Wand oder einen anderen Gegenstand.

Richten Sie das Kühlgut neu aus.

Das Kühlgut ist falsch positioniert.

➢ Entfernen Sie die Gegenstände.

➢ Gegenstände sind hinter das Gerät gefallen.

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie das Geschäft in dem Sie das Gerät erworben haben.

i

Die folgenden Betriebsvorgänge sind normal und kein Anzeichen einer Fehlfunktion

◆ Die Kühflüssigkeit erzeugt ein Geräusch ähnlich fließenden Wassers.
Gelegentlich sind Geräusche zu hören, die durch den Einspritzvorgang in das Kühlsystem verursacht werden.
Es ist normal, dass die Seitenwände des Geräts aufgrund des Betriebs des Kühlkreislaufs warm werden.

Ausgeprägte Geräuschbildung

Bei Erstinbetriebnahme oder warmen Innentemperaturen. Der Kompressor arbeitet mit hoher Leistung, um schnell die Kühltemperatur zu erreichen.

Kondenswasser im/am Gerät

kann bei hoher Luftfeuchtigkeit / sehr warmen Außentemperaturen entstehen.

Klicken

ist immer dann zu hören, wenn sich der Kompressor ein- oder ausschaltet.

Summen

wird vom Kompressor verursacht, während er arbeitet.

Klopfen / Knacken

kann durch Ausdehnung und Schrumpfung der Bestandteile des Kühlsystems entstehen und wird infolge von Temperaturschwankungen vor und nach dem Einschalten des Kompressors ausgelöst.

7. Außerbetriebnahme

Außerbetriebnahme, zeitweilige

❖ Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird:

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Entfernen Sie sämtliche eingelagerten Lebensmittel aus dem Gerät.
3. Reinigen und trocknen Sie das Innere des Geräts und lassen Sie die Tür für einige Tage geöffnet.

✿ Bei einem durchschnittlichen Urlaub (14-21 Tage):

1. Verfahren sie entweder wie im Abschnitt oben, oder
2. lassen Sie das Gerät in Betrieb und
   a. entfernen Sie alle verderblichen Lebensmittel aus dem Kühlbereich.
   b. reinigen Sie den Kühlbereich.
   c. lagern Sie alle dafür geeigneten Lebensmittel im Gefrierbereich.

❖ Wenn Sie das Gerät bewegen wollen:

1. Sichern Sie alle herausnehmbaren Teile und den Inhalt des Geräts. Verpacken Sie diese getrennt, falls nötig.

2. Transportieren Sie das Gerät ausschließlich in einer aufrechten Position. In jeder anderen Position kann der Kompressor beschädigt werden.

3. Beschädigen Sie die Standfüße nicht.

Außerbetriebnahme, endgültige

1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Schneiden Sie das Netzanschlusskabel am Gerät ab.
3. Entfernen Sie alle Türen des Geräts.
4. Lassen Sie alle Regale des Geräts an ihrem Platz, damit Kinder nicht leicht in das Gerät hinein gelangen können.
5. Beachten Sie die Hinweise zur Entsorgung im Kapitel ENTSORGUNG.

8. Technische Daten

KS 95.4 A++ T2

Geräteart	Kühlschrank m. Gefrierfach
Klimaklasse	N ~ ST(Umgebungstemperatur 16 - 38°C)
Energieklasse*	A++
Energieverbrauch/Jahr in kW/h**	131,00
Stromspannung/Frequenz	220-240W AC/50Hz
Inhalt brutto/netto/Gefrieren in l	100/83/14
Sterne	4****
Gefriervermögen in 24 h	2,00 kg
Max. Lagerzeit bei Störung	13,00 h
Geräuschemmission	39 dB/A
Regelbarer Thermostat	ja
Kompressor	1
Kühlmittel	R600a
Wechselbarer Türanschlag	ja
Höhenverstellbare Füße	2 vorne
Abtauverfahren Kühlen/Gefrieren	automatisch/manuell
Glasablagen/Türablagen	1/3
Gemüseschublade	1
Abmessungen Gerät H*B*T in cm	84,50*50,10*54,00
Gewicht netto / brutto in kg	25,40/27,20

KS 95.4 A+ T2

Geräteart	Kühlschrank m. Gefrierfach
Klimaklasse	N ~ ST(Umgebungstemperatur 16 - 38°C)
Energieklasse*	+
Energieverbrauch/Jahr in kW/h**	167,00
Stromspannung/Frequenz	220-240W AC/50Hz
Inhalt brutto/netto/Gefrieren in l	100/83/14
Sterne	4****
Gefriervermögen in 24 h	2,00 kg
Max. Lagerzeit bei Störung	13,00 h
Geräuschemmission	39 dB/A
Regelbarer Thermostat	ja
Kompressor	1
Kühlmittel	R600a
Wechselbarer Türanschlag	ja
Höhenverstellbare Füße	2 vorne
Abtauverfahren Kühlen/Gefrieren	automatisch/manuell
Glasablagen/Türablagen	1/3
Gemüseschublade	1
Abmessungen Gerät H*B*T in cm	84,50*50,10*54,00
Gewicht netto / brutto in kg	25,40/27,20

* Auf einer Skala von A+++ (höchste Effizienz) bis D (geringste Effizienz).
** Basierend auf Standarttestresultaten für 24 Stunden. Der tatsächliche Energieverbrauch hängt von der Art der Nutzung sowie dem Aufstellungsort des Geräts ab.

1. Bitte entsorgen Sie das Gerät unter Beachtung der jeweiligen Gesetzgebung hinsichtlich explosiver Gase. Kühlgeräte enthalten in den Kühlsystemen und Isolierungen Kältemittel und Gase, die fachgerecht entsorgt werden müssen. Beschädigen Sie an einem zur fachgerechten Entsorgung vorgesehenen Kühlgerät nicht die Kühlrippen und Rohre. Bei Austritt von Kältemittel besteht Brandgefahr.
2. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR!
3. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
4. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!
5. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Kühlmittel

1. Der Kühlmittelkreislauf des Geräts enthält das Kühlmittel R600a, ein natürliches Gas von hoher Umweltverträglichkeit.
2. ⚠️WARNUNG! Beschädigen Sie während des Transports keine Komponenten des Kühlkreislaufs. BRANDGEFAHR!

Alle mit diesem Symbol gekennzeichneten Materialien sind wiederverwertbar.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

Das Kühlmittel R600A ist brennbar.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

Bitte kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben.

Änderungen vorbehalten

Stand 09.05.2017

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
