Produkttyp	Fahrradcomputer
Marke	Bontrager
Modell	Circuit
Abmessungen (H x B x T)	ca. 4,5 x 2,5 x 1,2 cm
Gewicht	ca. 25 g
Stromversorgung	CR2032 Knopfzelle
Batterielebensdauer	ca. 12 Monate bei täglicher Nutzung
Anzeige	LCD-Display
Hauptfunktionen	Aktuelle Geschwindigkeit, Durchschnittsgeschwindigkeit, Maximalgeschwindigkeit, Tageskilometer, Gesamtkilometer, Fahrzeit, Uhrzeit
Übertragungsart	Drahtlos
Montage	Lenkerhalterung im Lieferumfang
Wasserschutz	Spritzwassergeschützt (IPX4)
Reinigung	Mit einem feuchten Tuch abwischen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Keine ablenkende Nutzung während der Fahrt; Batterie kindersicher aufbewahren
Ersatzteile	Halterung, Sensor, Magnet, Batterie separat erhältlich
Reparierbarkeit	Batteriewechsel durch Benutzer möglich; andere Reparaturen durch Fachhandel
Kompatibilität	Für Fahrräder mit 20-29 Zoll Laufrädern
Herstellerangaben	Bontrager, eine Marke von Trek Bicycle Corporation

Häufig gestellte Fragen - Circuit BONTRAGER

Wie installiere ich den Bontrager Circuit Fahrradcomputer?

Befestigen Sie die Halterung am Lenker mit den mitgelieferten Gummibändern. Montieren Sie den Sensor an der Gabel und den Magneten an einer Speiche. Richten Sie Sensor und Magnet aus (Abstand ca. 2-5 mm). Setzen Sie die Batterie ein und koppeln Sie den Computer gemäß der Anleitung.

Welche Batterie benötigt der Bontrager Circuit?

Der Bontrager Circuit verwendet eine CR2032 Knopfzelle. Wechseln Sie die Batterie, wenn das Display schwächer wird oder ausfällt.

Wie stelle ich den Radumfang ein?

Messen Sie den Radumfang Ihrer Reifen in Millimetern (z.B. 2200 mm für 28 Zoll). Halten Sie die SET-Taste gedrückt, bis der Umfang blinkt, und stellen Sie den Wert mit den Tasten ein. Bestätigen Sie mit SET.

Der Bildschirm zeigt keine Werte an – was tun?

Prüfen Sie die Batterie und deren Kontakte. Stellen Sie sicher, dass Sensor und Magnet richtig ausgerichtet sind. Führen Sie einen Reset durch (Batterie für 5 Sek. entfernen).

Kann ich den Bontrager Circuit bei Regen nutzen?

Ja, der Fahrradcomputer ist spritzwassergeschützt (IPX4). Tauchen Sie ihn jedoch nicht unter Wasser.

Wie setze ich den Tageskilometer zurück?

Drücken Sie wiederholt die MODE-Taste, bis der Tageskilometer angezeigt wird. Halten Sie dann die MODE-Taste 3 Sekunden gedrückt, um den Wert zurückzusetzen.

Der Computer zeigt ungenaue Geschwindigkeit an – woran liegt das?

Überprüfen Sie den eingestellten Radumfang. Stellen Sie sicher, dass Sensor und Magnet korrekt ausgerichtet sind und der Magnet einmal pro Umdrehung am Sensor vorbeigeht.

Kann ich die Halterung an einen anderen Lenker montieren?

Ja, die Halterung passt an Lenker mit einem Durchmesser von ca. 22-32 mm. Größere Lenker erfordern eventuell eine andere Halterung.

Wie wechsle ich die Batterie?

Öffnen Sie das Batteriefach auf der Rückseite des Computers mit einem Münze oder Schraubendreher. Entnehmen Sie die alte CR2032 und legen Sie eine neue ein (Pluspol nach oben). Schließen Sie das Fach.

Der Computer lässt sich nicht einschalten – was jetzt?

Überprüfen Sie die Batterie oder tauschen Sie sie aus. Drücken Sie die MODE-Taste für 5 Sekunden. Wenn nichts passiert, entfernen Sie die Batterie für 30 Sekunden und setzen Sie sie wieder ein.

BEDIENUNGSANLEITUNG Circuit BONTRAGER

Helm-Haltesystem Anleitung zum Austausch

DEUTSCH

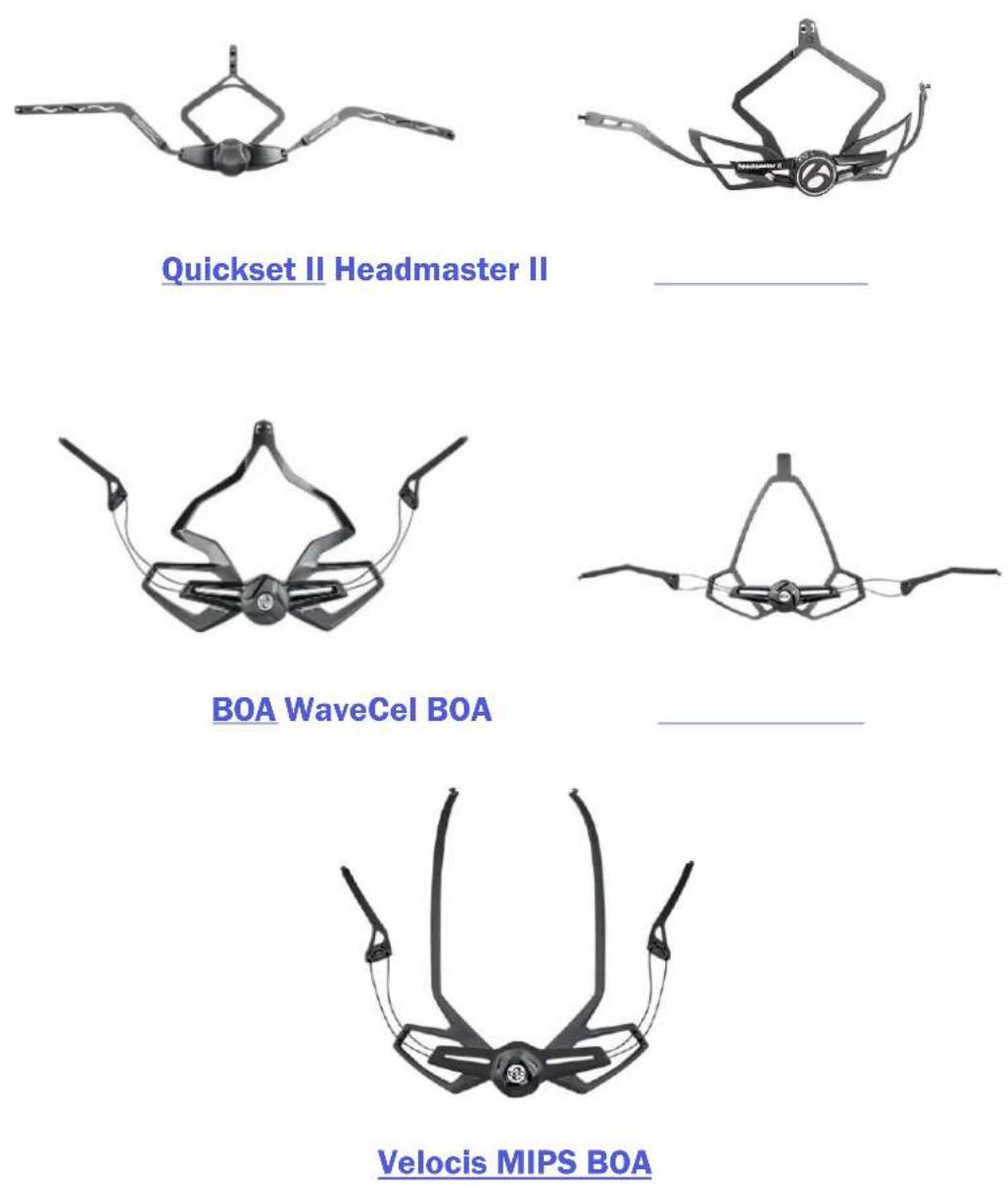

Wähle unten dein Helm-Haltesystem durch Anklicken aus.

Quickset II System

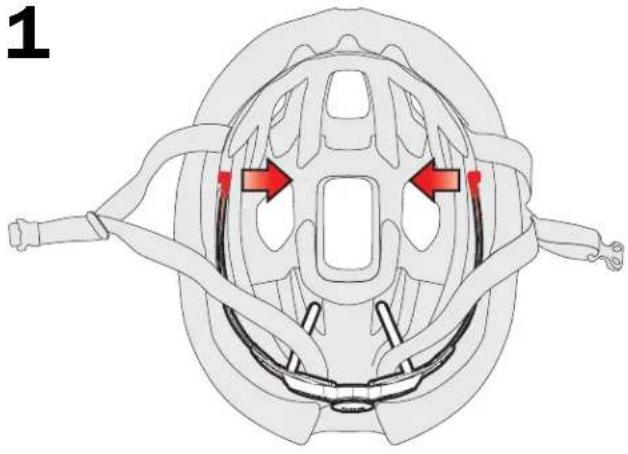

Entfernen des alten Helm-Haltesystems

HINWEIS: Die Befestigungspunkte des Haltesystems einzeln nacheinander lösen. Das Haltesystem jeweils so nah am Befestigungspunkt wie möglich fassen. Wird es weiter vom Befestigungspunkt gefasst, kann das System reißen, was die Demontage erschwert.

Den Helm mit einer Hand festhalten. Mit der anderen Hand das Haltesystem jeweils möglichst nah dort fassen, wo es am Helm befestigt ist (unten rot dargestellt). Das Haltesystem nach innen zum Zentrum des Helms hin abziehen.

1

Montage des neuen Helm-Haltesystems

WARNUNG

Richtiger Sitz des Helms

Damit der Helm richtig sitzt, muss das Haltesystem wie unten abgebildet durch die Riemen hindurchgefädelt werden.

Hinweis: Die Abbildungen unten können leicht von deinem Haltesystem abweichen, die Arbeitsschritte sind aber gleich.

Entfernen des alten Helm-Haltesystems

HINWEIS: Die Befestigungspunkte des Haltesystems einzeln nacheinander lösen. Das Haltesystem jeweils so nah am Befestigungspunkt wie möglich fassen. Wird es weiter vom Befestigungspunkt gefasst, kann das System reißen, was die Demontage erschwert.

Den Helm mit einer Hand festhalten. Mit der anderen Hand das Haltesystem jeweils möglichst nah dort fassen, wo es am Helm befestigt ist (unten rot dargestellt). Das Haltesystem nach innen zum Zentrum des Helms hin abziehen.

Montage des neuen Helm-Haltesystems

WARNUNG

Richtiger Sitz des Helms

Damit der Helm richtig sitzt, muss das Haltesystem wie unten abgebildet durch die Riemen hindurchgefädelt werden.

1

Entfernen des alten Helm-Haltesystems

HINWEIS: Die Befestigungspunkte des Haltesystems einzeln nacheinander lösen. Das Haltesystem jeweils so nah am Befestigungspunkt wie möglich fassen. Wird es weiter vom Befestigungspunkt gefasst, kann das System reißen, was die Demontage erschwert.

Den Helm mit einer Hand festhalten. Mit der anderen Hand das Haltesystem jeweils möglichst nah dort fassen, wo es am Helm befestigt ist (unten rot dargestellt). Das Haltesystem nach innen zum Zentrum des Helms hin abziehen.

Montage des neuen Helm-Haltesystems

WARNUNG

Richtiger Sitz des Helms

Damit der Helm richtig sitzt, muss das Haltesystem wie unten abgebildet durch die Riemen hindurchgefädelt werden.
