BEDIENUNGSANLEITUNG EHE 155-2 UBZ Exquisit

Bedienungsanleitung und Installationsanweisung

Elektro-Einbauherd mit Glaskeramikkochfeld

EHE 155-2 UBZ KC 4-2 BZ

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt.

Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.

Diese Anleitung bitte gut durchlesen

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese

Bedienungsanleitung aufmerksam durch. Sie enthält wichtige

Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt

des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten

Energienutzung bei und minimiert den Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser Bedienungsanleitung für Sie nicht ausführlich beschrieben sind, kontaktieren Sie den Kundendienst Deutschland Tel. [phone] oder besuchen unsere Webseite www.ggv-exquisit.de.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Inhalt

1. Entsorgung von Geräten 4
2. Sicherheit......5

Sicherheitshinweise 5
Erklärung der Sicherheitshinweise 5
Allgemeine Sicherheitshinweise 6
Besondere Sicherheitshinweise....7
Sicherheit und Wartung: Backofen und Kochfeld 8

1. Bestimmungsgemäße Verwendung 11
2. Gerät auspacken 11
3. Installation 12

Aufstellen 12
Elektroanschluss Backofen (230V) 13
Einbau 16
Einbauschritte Kochfeld 17
Einbauschritte Backofen....18

1. Erst Inbetriebnahme 20

Diese Hinweise vor Inbetriebnahme beachten: 20
-Vor Inbetriebnahme das Gerät gründlich reinigen....20

-Erstes Aufheizen....20

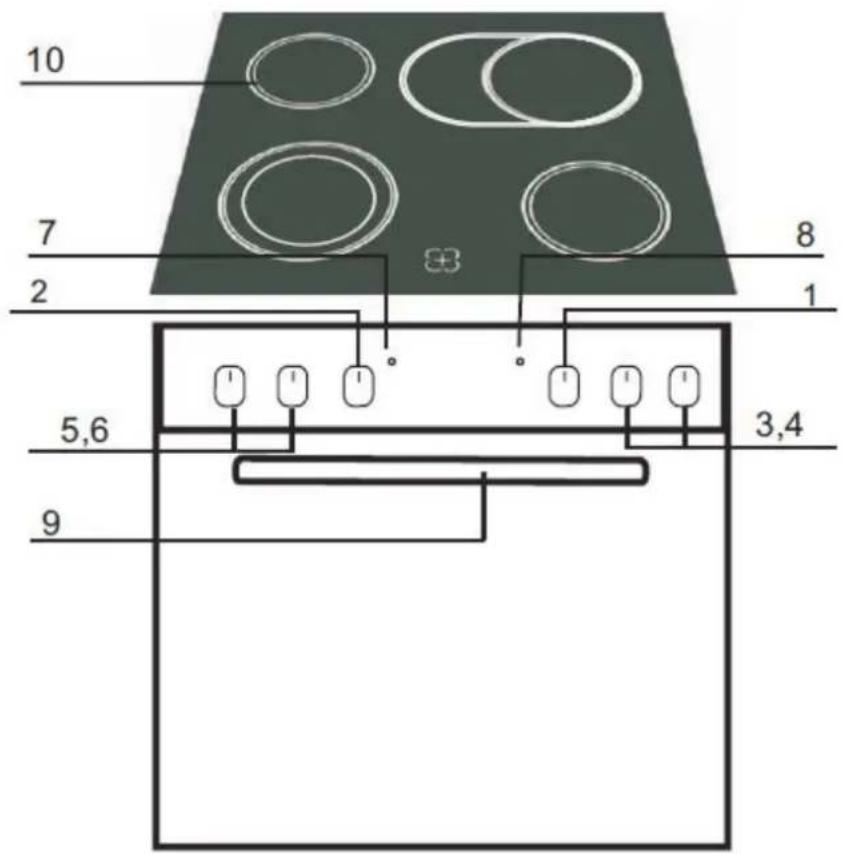

7. Gerätebeschreibung 21

Lieferumfang 21

Bezeichnung 22

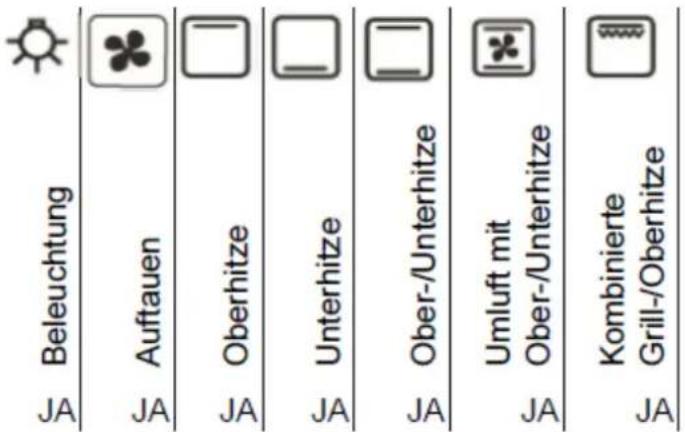

8. Backofenfunktionen 24

9. Backofenbetrieb 26

10. Back- und Brattabelle 28

Energiespartipps und Hinweise zum Backen 28

Backofenfunktion: Umluft (Ober- und Unterhitze + Lüfter) 28

Backofenfunktion: Ober und Unterhitze / Heißluft (Ringheizkörper)...... 29

Energiespartipps und Hinweise zum Braten von Fleisch....30

Backofenfunktion: Kombinierte Grill- und Oberhitze 31

Backofenfunktion: Grillhitze 31

Backofenfunktion: Umluft mit kombinierter Grill- und Oberhitze 31

11. Bedienen des Kochfeldes 32

Verwendetes Kochgeschirr....33

Energiespartipps und Hinweise zum Kochen 34

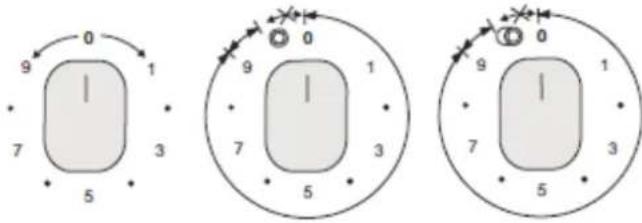

Bedienfunktionen des Kochfeldes 35

12. Reinigung und Pflege 37

13. Backofentür aushängen 40

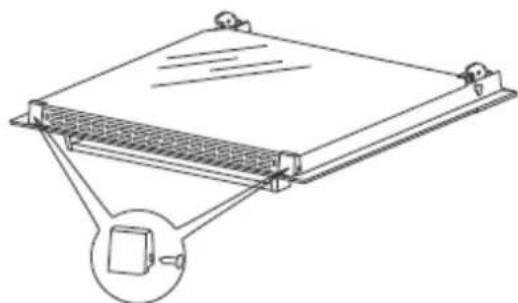

14. Innere Glasplatte reinigen....40

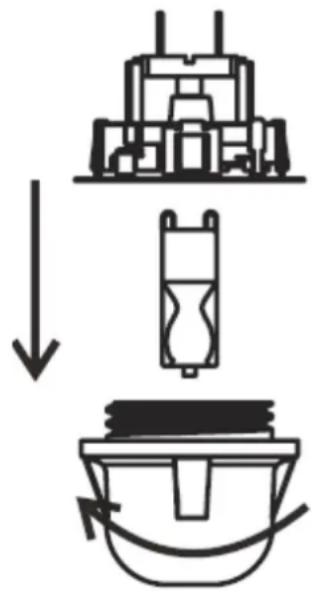

15. Leuchtmittel auswechseln 41

16. Reparaturen....41

17. Kundendienst 42

18. Allgemeine Garantiebedingungen....43

19. CE-Konformität 44

20. Technische Daten 45

21. Produktedatenblatt elektrische Haushaltsbacköfen 46

22. Produktedatenblatt elektrische Kochfelder 46

1. Entsorgung von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift

2012 / 19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

• Ziehen Sie den Netzstecker aus der Steckdose.
• Trennen Sie den Stecker vom Netzkabel.
• Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser.

Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

2. Sicherheit

Sicherheitshinweise

Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

Erklärung der Sicherheitshinweise

GEFAHR

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt!

WARNUNG

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann!

Stromschlaggefahr

Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr

VORSICHT

bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mäßigen Verletzungen führen kann!

WICHTIG

bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder Umweltschäden bewirken kann!

Allgemeine Sicherheitshinweise

Schalten Sie das Gerät nach Gebrauch immer aus.

Schalten Sie im Notfall sofort die Sicherung aus.

GEFAHRStromschlaggefahr / LebensgefahrBerühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß sind.Benutzen Sie niemals ein elektrisches Gerät im Freien.Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Normen und Vorschriften durchgeführt werden, einschließlich der Brandschutzmaßnahmen. Das Gerät muss von qualifiziertem Personal oder Technikern installiert werden.Bitte führen Sie diese Arbeiten nie selbst durch.Bei Nichteinhaltung der Mindestabstände besteht Gefahr für Mensch und Gerät.Die elektrische Sicherheit dieses Gerätes ist nur garantiert, wenn das Gerät an ein einwandfrei geerdetes System angeschlossen wird und den elektrischen Sicherheitsnormen entspricht.Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden.Wenn Kabel oder Stecker Verbindungen beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.Keine Mehrfachstecker oder Stromverlängerungskabel einsetzen.Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten und vollständig auskühlen lassen.Niemals einen Dampfreiniger zur Reinigung verwenden.Feuchtigkeit könnte in elektrische Bauteile gelangen.Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.Außer den in dieser Bedienungsanleitung beschriebenen Reinigungs- und Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.

HINWEISDer Hersteller lehnt jegliche Haftung für Verletzungen und Schäden ab, die aus der Nichtbeachtung der Hinweise und Anleitungen zur Installation, Wartung und Bedienung des Gerätes entstanden sind.

HINWEIS

Besondere Sicherheitshinweise

Sicherheit von schutzbedürftigen Personen: Kinder und Personen mit verringerten Fähigkeiten

Erstickungsgefahr

- Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fern halten!

WARNUNG

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit dem Gerät spielen. Halten Sie kleine Kinder (unter 8 Jahren) vom Gerät fern.

- Die Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

- Kinder dürfen dieses Gerät nur dann benutzen, wenn sie angelernt wurden. Sie müssen das Gerät richtig bedienen können und die Gefahren verstehen, auf die in der Bedienungsanleitung hingewiesen werden.

Sicherheit und Wartung: Backofen und Kochfeld

Brandgefahr

• Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
• Niemals Gegenstände auf der Kochfläche lagern.
• Niemals leicht Entzündliches oberhalb/unterhalb des Gerätes oder im Geschirrwagen (Backofenschublade, modellabhängig) lagern.
• Verwenden Sie das Gerät nie zum Beheizen eines Raumes!

Heiße Oberfläche! Verbrennungsgefahr

• Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen im Backofeninnenraum, Kochstellen und anderen heißen Oberflächen zu vermeiden. Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.
• Zugängliche Teile, z.B. Backofentür, Wärme-Ableitblech (bei Grillfunktion, modellabhängig), können bei Benutzung heiß werden. Kinder unter 8 Jahren fernhalten.
• Achten Sie darauf, wenn Sie die Töpfe, Gebinde, Zubehör (wie z.B. Grillrost, Backblech) einschieben, entnehmen oder die Speisen überprüfen bzw. wenden:
  -zuerst beim Elektroherd die Heizstufe zurück zu drehen oder die Energiezufuhr ganz zu schließen.
  -schützen Sie sich mit Topflappen oder geeigneten Handschuhen.
  Vor Reinigung und Wartung muss das Gerät abkühlen.

Vorgehen bei Feuer:

• NIEMALS ein Feuer mit Wasser löschen
• Gerät ausschalten: Energiezufuhr an allen Energiereglern/Wahlschaltern schließen sowie die Haushaltssicherung ausschalten.
• Flammen vorsichtig abdecken, z.B. mit einem Deckel oder einer Löschdecke
• Bei Feuerausbreitung, Feuerwehr rufen, Mitbewohner informieren und Haus verlassen.

Sicherheit und Wartung: Backofen

- Schalten Sie den Backofen nach Gebrauch immer aus.

WICHTIG: Erster Aufheizvorgang

Bei der Erst Inbetriebnahme den ausgeräumten geschlossenen Backraum - ohne Zubehör - während 45 Minuten bei maximaler Temperatur aufheizen. Während des Aufheizvorganges beseitigt die Hitze mögliche Produktionsrückstände.

Heiße Oberflächen! Kinder fern halten!

Für gute Durchlüftung des Raumes sorgen, damit Gerüche und Rauch schnell abziehen. Je nach Gegebenheiten ev. Fenster öffnen oder Lüftung einschalten.

	Emaille-Beschichtung
	Während des normalen Gebrauchs kann es zu farblichen Veränderungen der Emaille-Beschichtung kommen. Dies ist völlig normal und stellt keine Beeinträchtigung der Funktion und der sonstigen Gebrauchseigenschaften des Gerätes dar und ist deshalb kein Mangel im Sinne des Gewährleistungsrechtes.

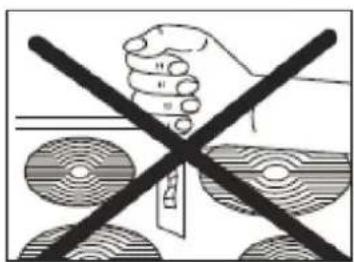

Sicherheit und Wartung: Glaskeramik-Kochfeld (modellabhängig)

- Schalten Sie das Kochfeld nach Gebrauch immer aus.

GEFAHR Stromschlaggefahr / Lebensgefahr

• Ist die Kochfläche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden.
• Lässt sich das Kochfeld durch einen Defekt nicht mehr ausschalten, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Es dürfen nur Kochmuldenschutzgitter oder -abdeckungen des Kochmuldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes freigegebenen Kochmuldenschutzgitter oder -abdeckungen verwendet werden. Die

Verwendung von ungeeigneten Kochmuldenschutzgittern oder Kochmuldenabdeckungen kann zu Unfällen führen.Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem bestimmt.Nehmen Sie keine Arbeiten im Geräteinneren vor. Gegebenenfalls den Kundendienst anrufen.Halten Sie Kinder unter 8 Jahren, sehr schutzbedürftige Personen und Haustiere vom Kochfeld fern.

• Das Gerät nicht benutzen, solange es mit Wasser in Kontakt ist. Das Gerät nicht mit feuchten Händen bedienen.
• Das Kochfeld nicht ohne geeignetes Kochgeschirr betreiben.
• Das Gerät während des Betriebs beaufsichtigen.
• Das Kochgut gut überwachen und auf den Siedezeitpunkt achten.
• Keine Alufolie bzw. Kunststoff auf die Kochfelder legen. Vom heißen Kochfeld alles fern halten, was schmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen.
  • Die Kabel von allen elektrischen Geräten vom heißen Kochfeld fern halten.
• Keine feuergefährlichen, leicht entzündbaren oder verformbaren Gegenstände unter dem Kochfeld lagern.
• Wir empfehlen nicht, das Gerät in der Nähe eines Kühlgerätes, Geschirrspülers oder Trockners aufzustellen. Die falsche Platzierung beeinflusst den Energieverbrauch (Kühlgeräte) und führt möglicherweise zu Kondenswasser Bildung (Geschirrspüler) und zu Schäden am Gerät.
• Das Gerät so installieren, dass für eine optimale Umluft Verteilung gesorgt werden kann; dies auch während einer längeren Kochzeit.
• Die Wand und alle wärmebestrahlten Bereiche oberhalb der Einbauplatte müssen hitzebeständig sein.
• Wenn der Geräteboden nach der Installation im Unterbaumöbel zugänglich ist, muss eine Trennwand eingebaut werden, unter Einhaltung der vorgeschriebenen Abstände.
• Erfolgt die Installation hingegen über einem Backofen, ist eine Trennwand nicht erforderlich.
• Das Gerät nicht auf Yachten oder in Wohnwagen einbauen.

3. Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kochen, Garen und Backen von Lebensmitteln. Jede darüber hinaus gehende Verwendung gilt als nicht bestimmungsgemäß. Wird das Gerät gewerblich, zweckentfremdet oder anders als in der Bedienungsanleitung beschrieben bedient, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs- und Wartungsbedingungen. Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

4. Gerät auspacken

Erstickungsgefahr

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fern halten!

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten.

Verpackungsmaterial

Achten Sie auf eine umweltgerechte Entsorgung.

Transporthinweise

-Transportschutz entfernen

Das Gerät ist für den Transport geschützt. Entfernen Sie alle Klebebänder. Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.

-Transportschutz anbringen

Vor dem Transport. Befestigen Sie mit Klebeband eine 1-1,5 cm starke Pappe oder Karton in der Innenseite der Ofentür in der Höhe der Backbleche um Beschädigungen beim Transport zu verhindern. Befestigen Sie die Ofentür mit etwas Klebeband an den Seitenwänden.

5. Installation

Aufstellen

Das Gerät in einem gut belüfteten und trockenen Raum installieren.

Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus.

WICHTIG

• Das Gerät stabil installieren.
- Das Netzkabel darf niemals eingeklemmt oder abgedeckt werden. Ein beschädigtes Netzkabel darf nur vom technischen Kundendienst ausgewechselt werden.
- Das Netzkabel darf an keiner Stelle eine Temperatur erreichen, die die Raumtemperatur um 50°C übersteigt.
- Falls ein Einbaubackofen oder irgendein anderes, Hitze erzeugendes Gerät direkt unter dem Glaskeramikkochfeld angebracht wird, müssen beide Geräte (Backofen und Glaskeramikkochfeld) zweckentsprechend isoliert sein. Die vom Backofen erzeugte, rechts hinten am Kochfeld gemessene Temperatur darf nicht mehr als 60°C betragen. Die mangelnde Einhaltung dieser Vorsichtsmaßnahme könnte zu Fehlfunktionen der Elektronik führen.
- Benutzen Sie das Gerät nicht zweckentfremdet (z.B. zum Heizen von Räumen, usw.)
- Den Griff während des Transports oder Reinigens nicht festhalten oder daran ziehen.
- Kinder dürfen das Gerät nicht ohne Aufsicht benutzen.
- Nach Beenden des Gar-Vorgangs darauf achten, dass das Gerät wieder ausgeschaltet ist.

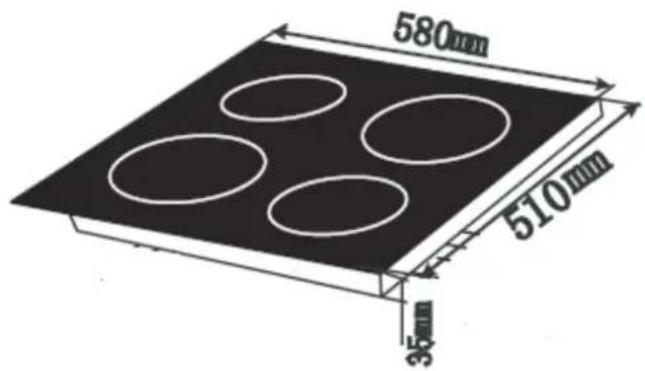

Abmessungen Gerät, in mm

-mit Glaskeramikkochfeld

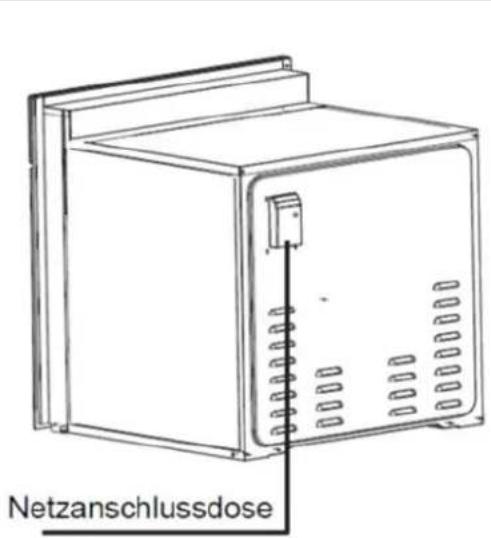

Elektroanschluss Backofen (230V)

WICHTIG

• Der Elektroanschluss an sämtlichen Herden und Einbaugeräten darf nur durch einen konzessionierten Elektroinstallateur unter Berücksichtigung der Vorschriften des örtlich zuständigen Energieversorgungsunternehmens vorgenommen werden.
• Der Elektroinstallateur muss vor Anschluss des Gerätes feststellen, ob die vorhandene Netzspannung mit der Nennspannung des Gerätes übereinstimmt.

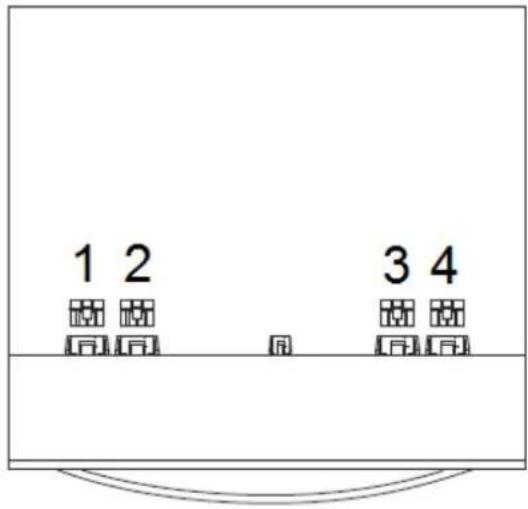

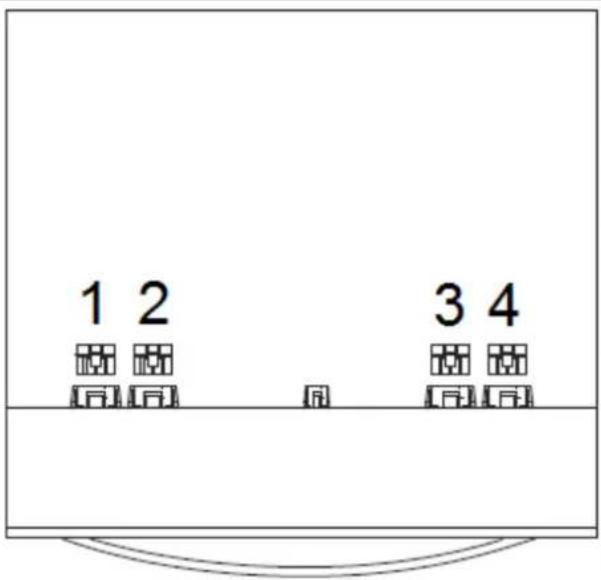

Ansicht Backofen, von oben

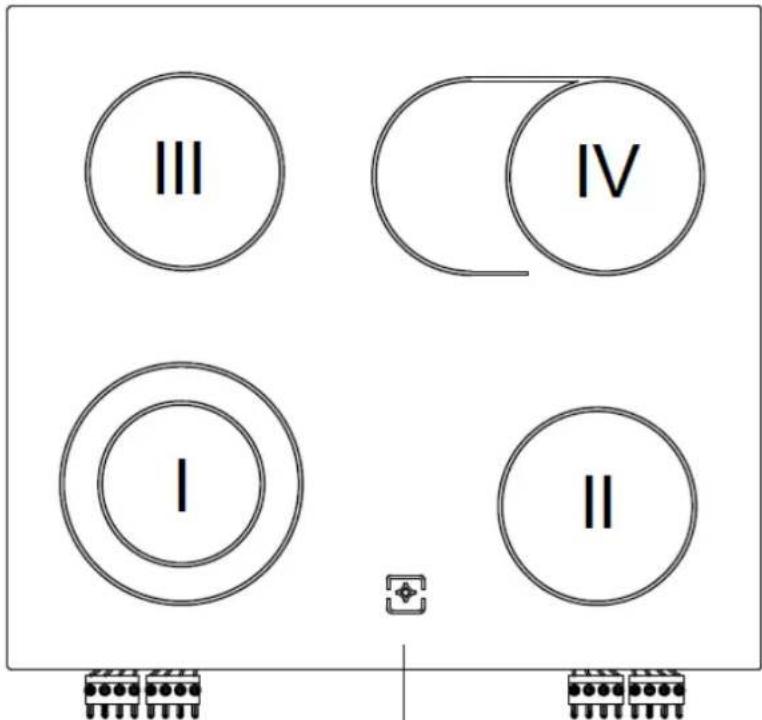

Steckleiste Backofen für Anschluss Kochfeld / Kochmulde1 Kochfeld vorne links2 Kochfeld hinten links3 Kochfeld hinten rechts4 Kochfeld vorne rechts	Netzanschlussdose öffnen:

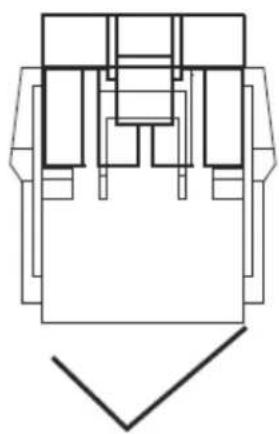

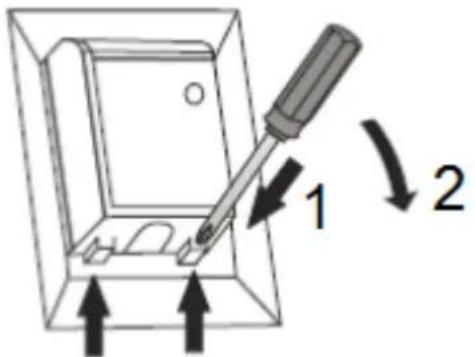

	Zum Entriegeln Schraubendreher ansetzen (1) und geringfügig nach unten bewegen (2).

Hinweise für die Elektrofachkraft

Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 2N\~50Hz / 400V 3N\~50Hz) und/oder den Anschluss an 1-Phasen-Wechselstrom (220-240V/50Hz) ausgelegt.

Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes für den Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der Anschlussleiste möglich. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen.

Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen.

WICHTIG

Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneter Anschlussleiste angeschlossen werden muss. Wie auf Abbildung gezeigt.

Die Elektroinstallation des Backofens sollte mit einem Notschalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen.

Vor Anschluss des Gerätes an das Stromnetz sind die Informationen auf Typenschild und Schaltplan durchzulesen.

Anschluss Diagramm

ACHTUNGSpannung der Heizelemente 230 V.Im Falle jedes der Anschlüsse muss der Schutzleiter vom Netz mit der Klemme + PE verbunden werden.			Art derAnschluss-leitung
3/N~	Empfohlener AnschlussBei 400/230V NetzDreiphasenanschluss mit Neutralleiter:-Brücke verbindet die Klemmen 4-5.-Neutralleiter auf 4-5.-keine weiteren Brücken.-Schutzleiter auf + -Phasenreihenfolge nach 1-2-3.		H05VV-F5G2,5oderH05VV-F5G1,5
Abkürzung Funktion Aderfarben BemerkungenL Phasenleiter L1 braun, L2 schwarz, L3 grau früher: L1=R L2=S L3=TN Neutralleiter blau + PE Schutzleiter grün-gelb

L1———— — N	L1———— — N
Auslieferungszustand EHE	Für den empfohlenen Anschluss außer der bezeichneten Brücke alle anderen Brücken entfernen.
WICHTIGAndere Brücken werden für Anschlussarten verwendet, die wir nicht empfehlen. Deshalb, um Fehlanschlüsse zu vermeiden, andere als den empfohlenen Anschluss nur nach Rücksprache mit dem Kundendienst vornehmen. Bei Fragen zu abweichenden Aderfarben den Kundendienst anrufen.

Einbau

WICHTIG

• Dieses Gerät muss von einem konzessionierten Fachmann eingebaut werden.
• Auf ausreichende Belüftung während des Betriebes ist zu achten. Lüftungsöffnungen nicht verschließen.
  • Die Luftzirkulation auf der Rückseite des Gerätes muss vorhanden sein.

• Die Küchenmöbel einschließlich Trägermaterial, Oberflächenbeschichtung, Kleber und Dichtungen müssen eine ausreichende Hitzebeständigkeit aufweisen, gemäß DIN 68930:2009-11.
• Legen Sie keine schweren Gegenstände auf die Tür, stützen Sie sich nicht darauf ab und tragen Sie das Gerät nicht am Türgriff.
• Dunstabzugshauben anhand Herstellerangaben einbauen.

Einbauschritte Kochfeld

Nachstehend die Einbauschritte für ein Kochfeld mit Halteklammern:

• Die Arbeitsplatte des Einbau-Möbels muss mindestens 28 mm dick sein. Sie muss waagerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedichtet sein.
• Die Schnittflächen müssen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um Aufquellen durch Feuchtigkeit zu verhindern.
• Der Abstand der seitlichen Ausschnittkanten zu einer linken oder rechten Wand muss mindestens 50 mm betragen. Der Ausschnitt muss mittig über den Unterbaumöbeln sitzen.
• Kontrollieren Sie die umlaufende Dichtung auf Unversehrtheit und einwandfreie Lage.
• Legen Sie das Kochfeld mit den Kabeln voran in den vorbereiteten Ausschnitt.
• Befestigen Sie das Kochfeld an der Arbeitsplatte von unten mit den beiliegenden Halteklammern und den Schrauben, die Sie gleichmäßig in die Öffnungen an der Unterseite des Kochfeldes eindrehen. Berücksichtigen Sie dabei die Dicke der Arbeitsplatte und prüfen Sie den richtigen Sitz des Kochfeldes. Beginnen Sie in der Mitte und arbeiten in der Diagonale weiter, bis die Einbauzone fest auf der Arbeitsplatte aufliegt.

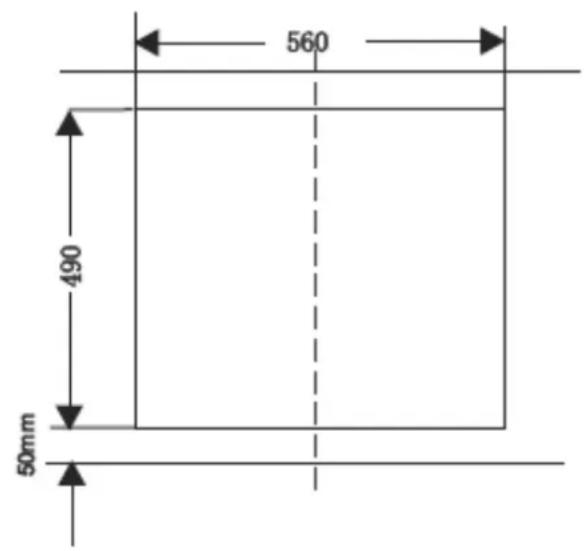

Ausschnittmaß Glaskeramikkochfeld:

560 490 50mm

1 2 3 4 5

Querschnitt eingebautes Kochfeld (schematische Abbildung)

1 Arbeitsplatte
2 Schraube ST4.2x32
3 Halteklammer
4 Kochfeld
5 Kochfeld Dichtung

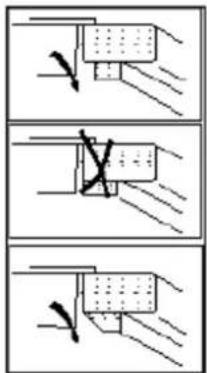

HINWEIS

• Die Lüftungsöffnungen rund um das Gerät beim Einbau nicht durch die umgebende Arbeitsplatte verschließen.
• Bei diesem Gerät ist das Dichtungsband bereits an der Unterseite angebracht. Das Dichtungsband nicht entfernen, da es Flüssigkeit und verschüttetes Essen vor dem Eindringen in die Geräteunterseite abhält.
• Verwenden Sie kein Silikon zur Abdichtung. Silikon erschwert den Ausbau des Gerätes und damit einen künftigen Kundendiensteinsatz.

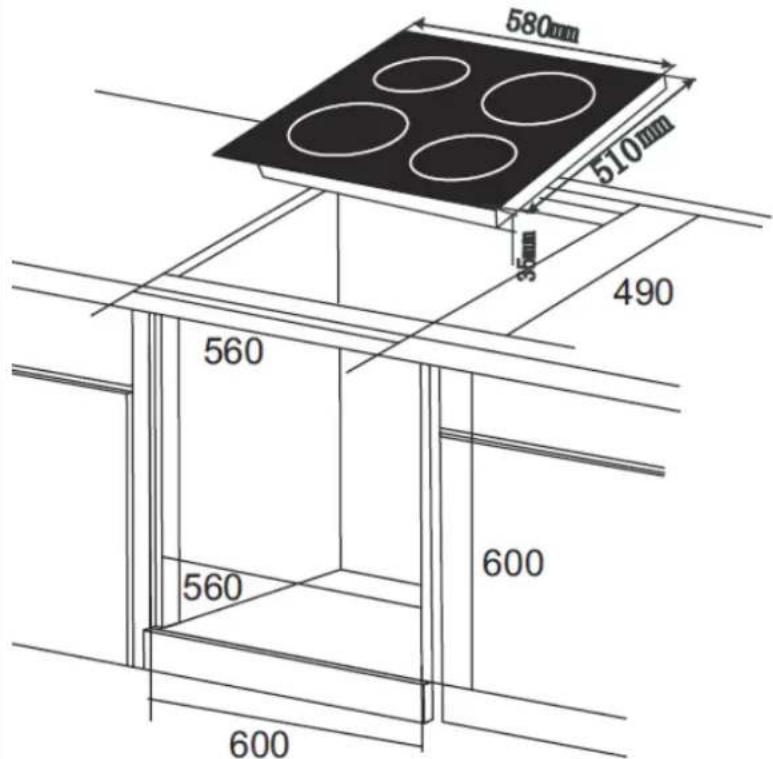

Einbauschritte Backofen

- Öffnung im Umbauschrank für den Einbau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten.

-für Einbau mit Glaskeramikkochfeld

580mm 510mm 35mm 490 560 560 600 600

- Bei abgeschalteter Stromversorgung den Backofen an das Stromnetz anschließen, den Backofen ein Stück weit in den vorher angefertigten Umbauschrank schieben und an das Kochfeld anschließen.

Ansicht Backofen, von oben:

1 2 3 4

Steckleiste Backofen für Anschluss Kochfeld / Kochmulde

1 Kochfeld vorne links
2 Kochfeld hinten links
3 Kochfeld hinten rechts
4 Kochfeld vorne rechts

- Anschluss Stecker am Ende des Kochfeld-Leitungsbündels gemäß den Farbmarkierungen in die entsprechenden Anschlussöffnungen hinter der Backofen-Schalterblende in die Steckleiste einstecken, d.h. Stecker mit schwarzer Markierung passt zur Öffnung mit schwarzer Markierung etc., unbedingt das Erdungskabel (grün/gelb) des Kochfelds an die Anschlussklemme (Kupferschraube) anschließen.

- Den Backofen vollständig in den Umbauschrank schieben. Mit vier Schrauben ST4.2x26 an den auf der Skizze dargestellten Stellen in dieser Position sichern.

6. Erst Inbetriebnahme

Diese Hinweise vor Inbetriebnahme beachten:

• Sämtliche Verpackungsmaterialien entfernen.
• Mitgelieferte Zubehörteile aus dem Backraum entnehmen.
• Überprüfen, ob sich das Gerät in einwandfreiem Zustand befindet.
• Bei Zweifel das Gerät nicht benutzen und den Kundendienst kontaktieren.

-Vor Inbetriebnahme das Gerät gründlich reinigen

• Die Herdflächen mit einem feuchten Tuch reinigen und trocken nachwischen.
• Den Backofen und die zuvor entnommenen Zubehörteile mit warmem Wasser und wenig Spülmittel reinigen und trocken reiben. Weitere Hinweise siehe Reinigung und Pflege.

-Erstes Aufheizen

• Das erste Aufheizen bereitet das neue Gerät auf den Einsatz vor. Beim ersten Aufheizen auftretende Geruchs- und Rauchentwicklung sind normal und kein Grund zur Besorgnis.
• Für gute Durchlüftung des Raumes sorgen, damit Gerüche und Rauch schnell abziehen. Je nach Gegebenheiten ev. Fenster öffnen oder Lüftung einschalten.
• Während des Aufheizvorganges beseitigt die Hitze mögliche Produktionsrückstände.

Heiße Oberflächen! Kinder fern halten!

- Der gehärtete Schutzlack beugt Rostschäden an den Kochplatten vor.

Vorgehen Backofen: vor dem ersten Backen

1. Alle Zubehörteile (wie z.B. Backblech/Fettpfanne, Grillrost) aus dem Gerät entnehmen. Den Geräteinnenraum leer halten, die Gerätetür schließen.
2. Den ausgeräumten Backofen während 45 Minuten bei maximaler Temperatur in Unter- und Oberhitze aufheizen.

-Nach dem Aufheizvorgang das Gerät abkühlen lassen und reinigen.

-Nach Beendigung des Aufheizvorganges und der Reinigung ist das Gerät betriebsbereit.

7. Gerätebeschreibung

Lieferumfang

1 Elektro-Einbauherd	(modellabhängig)	(Abbildung ähnlich)
Glaskeramikkochfeld	4 Kochzonenmit zwei Dualzonen	mit Energiereglermit Bräterzone / Zweikreiszone
Backofen	1 Backraum	mit 0 + 7 Funktionen5 Einschubpositionen
	1 Backblech
	1 Grillrost
Zubehör für Einbau-Backofen	4 Schrauben	ST4.2x26 mm
-Kochfeld	4 Schrauben	ST4.2x32 mm
	4 Halteklammern
	Dichtungsband
1 Bedienungsanleitung
Netzanschlusskabel	Ohne
Sofern mit Netzanschlusskabel geliefert:-Zur Inbetriebnahme das Netzanschlusskabel in die geerdete Steckdose stecken.-Im Notfall sofort das Gerät vom Netzanschluss trennen.Dabei am Stecker ziehen, nicht am Kabel.

Bezeichnung

Modell mit Glaskeramik-Kochfeld (Abbildung ähnlich)

10 7 2 8 1 5,6 3,4 9

1 Backofen Temperaturwähler
2 Backofen Funktionswähler
3 / 4 Energieregler Kochfeld hinten rechts / vorne rechts
5 / 6 Energieregler Kochfeld vorne links / hinten links
7 Backofen Temperatur Kontrollleuchte orange
8 Kochfeld Betriebsanzeige rot
9 Backofen Türgriff

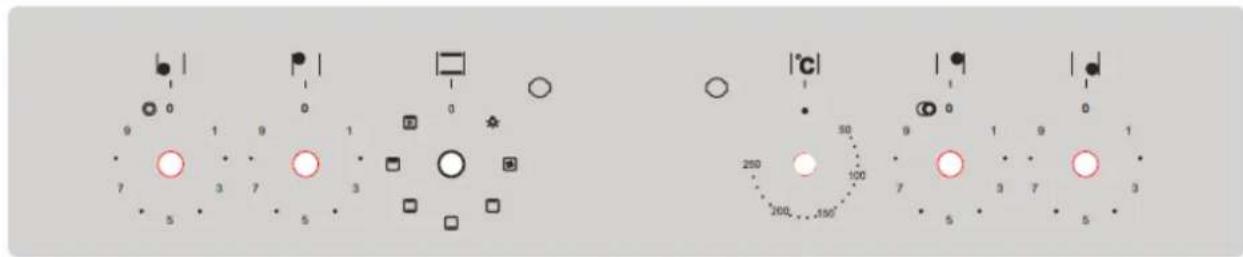

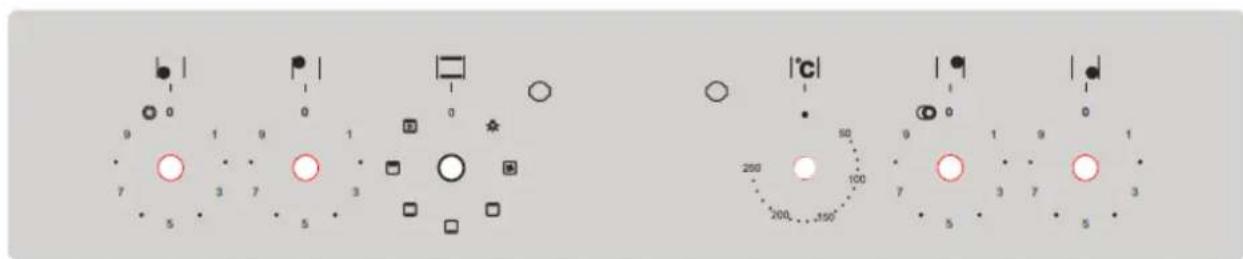

-Bedienleiste (modellabhängig)

(Abbildung ähnlich)

-Glaskeramik-Kochfeld (Abbildung ähnlich)

Modell mit zuschaltbaren Heizzonen (Dualzonen): Zweikreis- / Bräterzone

vorne mittig Kochfeldschema mit Restwärmeanzeigen

	Kochfeld	Durchmesser (mm)	Leistung (kW)
I	vorne links – Zweikreiskochfeld	∅ 140/190 mm	700/1700
II	vorne rechts	∅ 145 mm	1200
III	hinten links	∅ 145 mm	1200
IV	hinten rechts – Bräterzone	∅ 185/275 mm	1400/2200

Energieregler (Abbildung ähnlich)

Energieregler mit Dualzone(modellabhängig)			Hinweise zu den Leistungsstufen(modellabhängig)
			0 Kochfeld aus, Restwärme nutzen1-2warmhalten, garen,aufwärmen kleiner Speisemengen3Gemüse garen4-5garen größerer Speisemengen6langsames anbraten,Suppe kochen7-8Fleisch / Fisch braten9schnelles kochen /schnelles anbraten
[Zuschaltung Zweikreiszone]	Zuschaltung Bräterzone

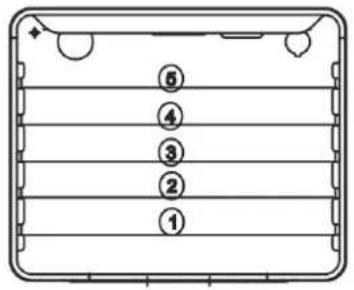

Backofen Einschubschienen

⑥ ④ ③ ② ①

8. Backofenfunktionen

Backofen mit konventioneller Konvektion, Umluft Funktion, Heißluft Funktion

Das Backen kann mit Oberhitze, Unterhitze, Grillhitze*, Lüfter ** (Umluft) / Ringheizkörper ** (Heißluft) und Kombinationen davon erfolgen. (*/** modellabhängig)

Die Betriebssteuerung dieses Backofens erfolgt über zwei Drehschalter. Mit dem Drehschalter Funktionswähler legen Sie die Heizart fest. Mit dem Temperaturwähler stellen Sie die gewünschte Backofentemperatur ein.

Backofen Funktionswähler		Backofen Temperaturwähler

Funktion

Modell

EHE155-2UBZ

Beleuchtung JA Auftauen JA Oberhitze JA Unterhitze JA Ober-/Unterhitze JA Umluft mit Ober-/Unterhitze JA Kombinierte Grill-/Oberhitze JA

50-250(°C)	Der Temperaturwähler ermöglicht Temperatureinstellungenim Bereich von 50°C bis 250°C.Zum Backen verwenden.Unabhängige Backofen-BeleuchtungDurch das Drehen des Funktionswählers auf diese Position wird der Backofeninnenraum beleuchtet.Verwenden Sie diese Funktion z.B. während der Reinigung des Backofeninnenraums.
	AuftauenGefrorene Lebensmittel können schneller und schonend aufgetaut werden; dies ist aufgrund des Ventilators möglich.Keine Temperatureinstellung erforderlich.
	Unter- und OberhitzeIst der Funktionswähler auf diese Position gedreht, erfolgt das Heizen auf herkömmliche Weise.
	Umluft mit Ober-/UnterhitzeAuf dieser Position erfolgt das Heizen mit Umluft und Ober-/Unterhitze. Der Ventilator wirbelt die heiße Luft um das Gericht und verteilt damit die Wärme gleichmäßig im Herd. Geeignet zum Backen und Braten auf allen Ebenen, z.B. für Kuchen / Cake etc.Hinweis:Diese Funktion kann auch ohne Temperatur betrieben werden. Geeignet zur Abkühlung des zubereiteten Gerichts und des Backofeninnenraumes.
	UnterhitzeAuf dieser Position erfolgt das Heizen nur mit Unterhitze. Die Wärme wird dabei vom unteren Heizkörper abgegeben.Wählen Sie diese Beheizungsart dann aus, wenn Sie die Unterseite des Backguts stärker backen möchten, z.B. zum Backen von feuchtem Backgut mit Obst oder beim Nachbacken.
	OberhitzeAuf dieser Position erfolgt das Heizen nur mit Oberhitze. Die Wärme wird dabei vom oberen Heizkörper abgegeben.Wählen Sie diese Beheizungsart zu Backende z.B. zum Überbacken eines Auflaufs (Gratinieren).
	Kombinierte Grill-/OberhitzeAuf dieser Position erfolgt das Heizen mit Grill- und Oberhitze. Diese Funktion erlaubt- eine höhere Oberflächentemperatur, dies führt zu vertiefter Bräunung/größerer Krustenbildung.- größere Portionen auf einmal zu grillen.- eine kürzere Grillzeit.Hinweise:Temperatur auf 250 °C einstellen!Benutzen Sie den Grill ausschließlich bei geschlossener Backofentüre!

9. Backofenbetrieb

Ein- und Ausschalten des Backofens

Zum Einschalten des Backofens ist folgendes zu beachten:

• die erforderlichen Betriebsbedingungen des Backofens festlegen:
  -Backofen Funktion (Heizart)
  -Backofen Temperatur

- die Drehschalter Funktionswähler und Temperaturwähler in die gewünschte Stellung bringen, indem Sie sie „nach rechts“ drehen.

Für Erläuterungen zu den Funktionen siehe Abschnitt Funktionen Backofen.

- Die rote Kontrollleuchte oder modellabhängig die Kontrollleuchte ☐Ein/Aus signalisiert, dass der Backofen eingeschaltet ist.

- Die rote Kontrollleuchte oder modellabhängig die Kontrollleuchte Heizvorgang signalisiert, dass der Backofen heizt.

- Erlischt die rote Kontrollleuchte / Kontrollleuchte ☐, so ist die eingestellte Backofentemperatur erreicht.

- Falls das Kochrezept empfiehlt, die Speise in den vorgewärmten Backofen zu stellen, ist das erste Erlöschen der roten Kontrollleuchte / Kontrollleuchte ☐ der richtige Zeitpunkt dafür.

- Während des Backens wird sich die rote Kontrollleuchte / Kontrollleuchte zeitweise ein- und ausschalten (Thermostatfunktion des Backofens).

- Nutzen Sie die Restwärme. Schalten Sie das Gerät etwas früher aus und lassen Sie z.B. den Kuchen noch 5 Minuten nachbacken.

Zum Ausschalten die beiden Drehschalter auf die Ausgangsstellung zurück drehen.

Grillen \* (modellabhängig)

Beim Grillen wird das Gericht mittels der Infrarotstrahlen des erhitzten Grillheizelementes* zubereitet.

Einschaltschritte Grillfunktion*:

• Backofen-Funktionswähler in die Position drehen, die mit dem Symbol Grill gekennzeichnet ist
• Backofen während 5 Minuten (bei geschlossener Backofentür) durchwärmen
• Universalblech mit der zu zubereitenden Speise in richtiger Höhe im Backofen anordnen; beim Grillen am Rost ist ein leeres Backblech für das abtropfende Fett gleich unterhalb des Grillrostes anzuordnen (Fettpfanne).
• Grillen* bei geschlossener Backofentür. Zugängliche Teile können bei der Nutzung des Backofens als Grillgerät* heiß werden. Kinder fern halten!

HINWEIS

Bei der Backofenfunktion Grillhitze* die Temperatur 250°C einstellen, ebenso bei kombinierter Grill- und Oberhitze.

Bei der Backofenfunktion Umluft mit kombinierter Grill- und Oberhitze maximal die Temperatur 200°C einstellen.

Wir empfehlen:

• die Dicke der zu grillenden Fleischportion von 2 - 3 cm nicht zu überschreiten
• Fleisch- und Fischspeisen vor dem Grillen mit ein wenig Öl oder Fett einzureiben
  • Die gegrillte Speiseportion nach Ablauf der halben Grillzeit zu wenden

Umluft-Betrieb \*\* (modellabhängig)

Der Ventilator wirbelt die heiße Luft um das Gericht.

Die Vorteile des Umluft-Betriebes sind:

• Beim Backen kann die Temperatur um ca. 20 Grad niedriger eingestellt werden, da durch die Umluft-Funktion die Wärme gleichmäßiger verteilt und somit besser genutzt wird.
  • Verkürzung der Brat-/Backzeit
• Geeignet zur gleichzeitigen Zubereitung mehrerer Speisen.

Heißluft-Betrieb \*\* (modellabhängig)

Der um den Ventilator angeordnete Ringheizkörper erhitzt die Luft. Der Ventilator verteilt die heiße Luft gleichmäßig im Backofeninnenraum.

Die Vorteile des Heißluft-Betriebes sind:

• Beim Backen kann die Temperatur um ca. 20 Grad niedriger eingestellt werden, da durch die Heißluft-Funktion die Wärme gleichmäßiger verteilt und somit besser genutzt wird.
  • Verkürzung der Brat-/Backzeit
• Bessere und gleichmäßigere Brat- und Backergebnisse
• Geeignet zur gleichzeitigen Zubereitung mehrerer Speisen.

10. Back- und Brattabelle

Energiespartipps und Hinweise zum Backen

• Backformen und –bleche mit schwarzen Oberflächen leiten die Wärme besser und verkürzen die Backzeit.
• Backformen und –bleche mit hellen oder glänzenden Oberflächen sind beim Backen mit Ober-/Unterhitze nicht empfohlen, da der Boden des Backgutes möglicherweise nicht gut durchbäckt.
• Den Backofen für das Gebäck vorheizen. Geeignet für das Backen ist die 3. Einschubhöhe von unten.
• Nutzen Sie die Restwärme. Schalten Sie das Gerät etwas früher aus und lassen Sie z.B. den Kuchen noch 5 Minuten nachbacken.
• Bevor Sie den Kuchen aus dem Backofen nehmen, bzw. das Gerät ausschalten, prüfen Sie die Backqualität mit einem dünnen Holz-stäbchen. Wenn der Kuchen fertig zubereitet ist, ist das Holzstäbchen nach dem Einstechen in den Kuchen trocken und sauber.
• Die Angaben in den Tabellen sollten nur als Anhaltspunkte verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.

Backofenfunktion: Umluft (Ober- und Unterhitze + Lüfter)

KUCHENGebäckart	Umluft	Backzeit[Min]
	Temperatur [C°]
Gebäck in Backform
Baiser (Meringues)	80	60-70
Sandkuchen (Viktoria Biskuit)	150	65-70
Früchtecake (Teacake)	150	60-70
Schichttorte	150	25-35
Gebäck auf Universalblech
Obstkuchen:- Mürbeteig- Hefeteig	150150	40-5540-45
Streuselkuchen	150	30-45
Biskuitkuchen	150	30-40

Backofenfunktion: Ober und Unterhitze / Heißluft (Ringheizkörper)

KUCHENGebäckart	Ober-/Unterhitze		Heißluft		Backzeit[Min]
	Einschub-höhe	Temp. [C°]	Einschub-höhe	Temp. [C°]
Gebäck in Backform
Napfkuchen/Marmorkuchen (Gugelhupf)	2	170-180	2	150-170	60-80
Sandkuchen	2	160-180	2	150-170	65-80
Tortenboden	2-3	170-180	2-3	160-170	20-30
Biskuittorte	2	170-180			30-40
Früchtestollen			2-3	160-180	60-70
Käse-/Quark-kuchen (Mürbeteig)			2	140-150	60-90
Früchtecake (Teacake)	2	160-180	2	150-170	40-60
Brot (Vollkorn- / Mehrkornbrot)	2	210-220	2	180-200	50-60
Gebäck auf Universalblech
Obstkuchen:- Mürbeteig	3	170-180	2	160-170	35-60
- Hefeteig			2	160-170	30-50
Streuselkuchen	3	160-170	2	150-170	30-40
Biskuitrolle	2	180-200			10-15
Pizza (auf dünnem Teig)	3	220-240			10-15
Pizza (auf dickem Teig)	2	190-210			30-50
Kleingebäck
Plätzchen	3	160-170	2	150-160	10-30
Blätterteig	3	180-190	2	170-190	18-25
Baiser (Meringues)	3	90-110			80-90
Brandteig			2	170-190	35-45

Energiespartipps und Hinweise zum Braten von Fleisch

• Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, für kleinere Portionen empfiehlt es sich, auf den Kochfeldern zu garen.
• Zum Braten empfiehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Griffe haben sollte.
• Beim Braten auf dem Gitter- oder Grillrost empfiehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben (Fettpfanne).
• Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.
• Die Angaben in den Tabellen sollten nur als Anhaltspunkt verstanden werden, die je nach eigenen Erfahrungen und Gewohnheiten geändert werden können.
• Insbesondere Niedrigtemperaturgaren unterscheidet sich in Temperatur, Garzeit und benötigten Hilfsmitteln.

BRATEN	Einschubhöhe		Temperatur [C°]		Garzeit
Fleischart	Umluft	Ober-/Unterhitze	Umluft	Ober-/Unterhitze	in Min
Rindfleisch					Per 1 cm
Roastbeef / Filet,-innen leicht blutig„englisch“/saignant		3		250	12-15
Ofen vorgeheizt:-halb durchbraten„medium“		3		250	15-25
-durchbraten„well done“/bien cuit		3		210-230	25-30
Rinderbraten	2	2	160-180	200-220	120-140
Schweinefleisch
Braten	2	2	160-180	200-210	90-140
Schinken	2	2	160-180	200-210	60-90
Schweinefilet		3		210-230	25-30
Kalbfleisch	2	2	160-170	200-210	90-120
Lammfleisch	2	2	160-180	200-220	100-120
Wild	2	2	175-180	200-220	100-120
Geflügel
Hähnchen	2	2	170-180	210-220	40-55
Gans (ca. 2 kg)	2		160-180	190-200	150-180
Fisch	2	2	175-180	210-220	40-55

* Die Angaben in der Tabelle beziehen sich immer auf 1 kg. Für jedes weitere kg ist mit etwa 15-25 Min. mehr zu rechnen.

Backofenfunktion: Kombinierte Grill- und Oberhitze

GRILLFleischart	Temp.[C°]	Grillzeit [min]
Hähnchen (ca. 1.5kg)	250	90-100
Hähnchen (ca. 2.0kg)	250	110-130
Schaschlik (ca. 1.0kg)	250	60-70

Backofenfunktion: Grillhitze

GRILL Speiseart	Einschubhöhe von unten	Temp.[C°]	Grillzeit [min]
			Seite 1	Seite 2
Schweinekotelett	4	250	8-10	6-8
Schweineschnitzel	3	250	10-12	6-8
Schaschlik	4	250	7-8	6-7
Bratwürste	4	250	8-10	8-10
Roastbeef, (Steak ca. 1kg)	3	250	12-15	10-12
Kalbschnitzel	4	250	8-10	6-8
Kalbsteak	4	250	6-8	5-6
Hammelkotelett	4	250	8-10	6-8
Lammkotelett	4	250	10-12	8-10
Hähnchen, halbiert (je 500g)	3	250	25-30	20-25
Fischfilet	4	250	6-7	5-6
Forelle (je ca. 200-250g)	3	250	5-8	5-7
Brot (Toastscheiben)	4	250	2-3	2-3

Backofenfunktion: Umluft mit kombinierter Grill- und Oberhitze

BRATEN Fleischart	Gewicht [kg]	Einschubhöhe von unten	Temp.[C°]	Grillzeit [min]
Schweinebraten	1.0	2	170-190	80-100
	1.5	2	170-190	100-120
	2.0	2	170-190	120-140
Lammkeule	2.0	2	170-190	90-110
Braten	1.0	2	180-200	30-40
Hähnchen	1.0	2	180-200	50-60
Ente	2.0	1 - 2	170-190	85-90
Gans	3.0	2	140-160	110-130
Truthahn	2.0	2	180-200	110-130
	3.0	1 - 2	160-180	150-180

• Mindestens einmal - nach der Hälfte der Garzeit - den Braten wenden.
• Den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.

11. Bedienen des Kochfeldes

GEFAHR Verletzungsgefahr

• Ist das Kochfeld gerissen, sofort das Gerät ausschalten zur Vermeidung eines möglichen elektrischen Schlags.
• Lässt sich das Kochfeld durch einen Defekt nicht mehr ausschalten, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
• Nehmen Sie keine Arbeiten im Geräteinneren vor. Gegebenenfalls den Kundendienst anrufen.

Heiße Oberfläche! Verbrennungsgefahr

• Kochstellen und deren Umgebung werden sehr heiß. Berühren Sie niemals heiße Oberflächen.
• Das Gerät ausschalten, sobald das Kochen beendet ist.
• Die Heizelemente nicht brennen lassen, wenn die Töpfe oder Pfannen leer oder nicht vorhanden sind.
• Halten Sie sehr schutzbedürftige Personen und Kinder unter 8 Jahren und Haustiere fern.

WICHTIG

Kochstellen trocken halten. Nasse Töpfe können den Kochfeldern schaden. Die Abdeckung der Kochmulde (modellabhängig), die Kochoberfläche und der Boden des Topfes müssen deshalb immer sauber und trocken sein.

Das Kochfeld ist mit Kochzonen unterschiedlicher Durchmesser und Leistung ausgestattet. Der Bereich, der erhitzt wird, ist auf dem Kochfeld klar bezeichnet. Das Kochgeschirr für die beste Heizleistung genau auf die bezeichnete Kochzone stellen.

Verwendetes Kochgeschirr

VORSICHT

• Nur Kochgeschirr benutzen, das nach Angaben des Herstellers zur Verwendung auf Glaskeramik-Kochfelder bei hohen Temperaturen geeignet ist.
• Ungeeignetes Kochgeschirr führt zu Schäden an Gerät und Kochgeschirr.

Die Kochoberfläche und der Boden des Topfes müssen immer sauber und trocken sein.

• Töpfe mit ebenem dickem Boden verwenden. Nach Möglichkeit immer mit einem passenden Deckel verschließen.
• Der Topfbodendurchmesser sollte gleich groß oder nur wenig grösser sein wie der Kochfelddurchmesser.
• Ein Merkmal guter Qualität ist eine leichte, kaum sichtbare Innenwölbung des Topfbodens, die bei Erhitzung des Kochgeschirrs verschwindet.
• Beim Kauf von Töpfen darauf achten, dass häufig der obere Topfdurchmesser angegeben wird. Der obere Topfdurchmesser ist meistens größer als der Topfboden.

Das geeignete Kochgeschirr immer zentriert auf den erhitzten Bereich stellen. Falls der Boden der Töpfe nicht eben ist oder zu klein, führt dies zu höherem Energieverbrauch. Es wird folglich nicht möglich sein, die maximale Hitze zu nutzen und birgt weitere Verbrennungs- und Hitzgefahr für Mensch und Umwelt.

Die Töpfe und Pfannen von der Kochzone wegheben – nicht über das Kochfeld ziehen: die Kochoberfläche könnte sonst zerkratzt werden.

• Keine Töpfe benutzen, die aus Plastik bestehen, deren innere Seite mit Aluminium beschichtet ist oder mit beschädigter, zerkratzter Innen Beschichtung.
• Keine Behälter mit rauher Unterseite verwenden, damit die Heizfläche des Kochfelds nicht zerkratzt wird.

Energiespartipps und Hinweise zum Kochen

Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizient mit Ihrem neuen Kochfeld und dem Kochgeschirr umzugehen.

• Schnellkochtöpfe sind durch den geschlossenen Garraum und den Überdruck besonders zeit- und energiesparend. Durch kurze Gardauer werden Vitamine geschont.
• Immer auf eine ausreichende Menge Flüssigkeit im Schnellkochtopf achten, da bei leer gekochtem Topf das Kochfeld und der Topf durch Überhitzung beschädigt werden können.

- Zu jeder Speisemenge sollte der richtige Topf verwendet werden:

-Ein großer kaum gefüllter Topf benötigt viel Energie.

-Achten Sie darauf, dass die Töpfe auch nicht zu klein sind.

-Verwenden Sie hohe Töpfe für Speisen mit viel Flüssigkeit, dann kann nichts überlaufen.

- Auf den Siedepunkt achten. Übergelaufenes Kochgut, eventuelle Speisereste und Fettspritzer gleich entfernen.

- Auf die Zubereitungstemperatur achten, damit die Speisen nicht anhaften und anbrennen.

- Jedes „Topfgucken“ erhöht den Energiebedarf.

- Das Gerät nach einer bestimmten Zeit zurück schalten und zur Energieeinsparung die Restwärme nutzen Weitere Informationen sind in jedem gewöhnlichen Kochbuch zu finden.

HINWEIS

Beachten Sie die Angaben zur Wartung im Kapitel Reinigung und Pflege.

Bedienfunktionen des Kochfeldes

WICHTIG

Die Energieregler mit zuschaltbarer Zone ausschließlich gegen den Uhrzeigersinn zurückdrehen. Weiterdrehen im Uhrzeigersinn bis zur Einstellung „0“ beschädigt die Energieregler mit Dualzone.

Bedienblende z.B. EHE155-2UBZ (Abbildung ähnlich)

Energieregler (Abbildung ähnlich)

Energieregler mit Bräter Zone(modellabhängig)	Hinweise zu den Leistungsstufen(modellabhängig)
Zuschaltung ZweikreiskochfeldZuschaltung Bräter Zone	0 Kochfeld aus, Restwärme nutzen1-2warmhalten, garen, aufwärmenaufwärmen kleiner Speisemengen3Gemüse garen4-5garen größerer Speisemengen6langsames anbraten,Suppe kochen7-8Fleisch / Fisch braten9schnelles kochen /schnelles anbraten

Einschalten des Kochfeldes

Die Energieregler bzw. Taktschalter befinden sich auf der Bedienblende. Mit den Energiereglern bzw. Taktschaltern regulieren Sie die Kochfelder von Warmhalten (ungefähr 7 % des Heizvermögens) bis zur maximalen Temperatur.

Neben dem Energieregler bzw. Taktschalter ist jeweils ein Kochfeldschema angebracht, das die Position des zutreffenden Kochfeldes angibt.

Eine Lichtanzeige gibt an, sobald das Glaskeramik Kochfeld (modellabhängig) eine Temperatur von 50°C übersteigt (Restwärmeanzeige) und erlischt erst, sobald diese Temperatur wieder unterschritten wird.

Zuschalten der Dualzone: Bräterzone und Zweikreiszone

(Abbildung ähnlich – Energieregler Bräterzone)

WICHTIG

Die Energieregler mit zuschaltbarer Zone ausschließlich gegen den Uhrzeigersinn zurückdrehen. Weiterdrehen im Uhrzeigersinn bis zur Einstellung „0“ beschädigt die Energieregler mit Dualzone.

Die Funktion der kleinen, runden Kocheinheit ist wie die einfachen Kochzonen bis zur höchsten Stufe zu bedienen.

Durch Weiterdrehen des Energiereglers mit Dualzone nach rechts über einen Schaltpunkt die zusätzliche Heizzone einschalten.

Die Bräterzone / Zweikreiszone ist eingeschaltet. Sie können die Heizleistung nun mit demselben Energieregler regulieren.

0 9 1 7 3 5

Ausschalten des Kochfeldes

Das Kochfeld und zugeschaltete Zonen schalten aus, sobald der Energieregler im Gegenzeigeruhrsinn auf „0“ zurückgedreht ist. Restwärme nutzen.

12. Reinigung und Pflege

Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten und vollständig auskühlen lassen.

Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen.

Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

Verbrühungsgefahr

Beim Reinigen ist die Wassertemperatur so zu wählen, dass keine Verbrühungsgefahr entstehen kann!

VORSICHT Verletzungsgefahr

Beachten Sie bei

-der Benutzung von Rasierklingenschabern, dass Rasierklingen äußerst scharf sind und Wunden verursachen können.

-den Reinigung-/Wartungsarbeiten am Gerät, die Hände und Finger vor Einklemmen in Tür und Schnappscharniere zu schützen.

VORSICHT

Keine aggressiven abbrasiven Reiniger oder scharfe Metall-schaber für die Reinigung des Glases der Backofentür benutzen, da sie die Oberfläche zerkratzen können. Dies kann das Glas zerstören.

Geräte Außenseite Einbauherd

Den Herd abkühlen lassen und mit einem weichen Tuch abwischen. Falls das Gerät sehr schmutzig ist, den Herd mit Reinigungsmittel und Wasser abwaschen und mit einem weichen Tuch nachtrocknen. Wenn Sie das Gerät längere Zeit nicht benutzen, auf den oberen Teil des Ofens ganz dünn Maschinenöl auftragen.

DE

• Die Backofentür mit Glasscheibe mit einem weichen Tuch und warmer Spüllauge abwischen.

- Bei Metallfronten handelsübliche Pflegemittel verwenden.

Glaskeramikkochfeld

Das Glaskeramikkochfeld mit einem feuchten Tuch reinigen und mit einem trockenen Tuch trocken wischen. Bei Verschmutzungen dem heißen Wasser etwas Spülmittel zugeben oder mit einem handelsüblichen Keramikkochfeldreiniger behandeln. Sie können auch in regelmäßigen Abständen einen Tropfen Öl auftragen.

- Verschüttetes Essen, Speisereste und Fettspritzer sofort weg wischen.

- Feuchtigkeit (von Topfdeckeln oder Abdeckplatten, übergelaufenem Kochgut) verkürzt die Lebensdauer der wertvollen Kochplatten. Rückstände von Flüssigkeiten dringen in die Poren ein.

- Die Kochfelder trocken halten, da sie sonst mit der Zeit durch Feuchtigkeit rosten können.

In den folgenden Fällen sofort die Energiezufuhr stoppen und

- bei Rückständen von Zucker die Oberfläche mit heißem Wasser behandeln.

- bei Bruchstücken von Aluminiumfolie und aus Versehen geschmolzenem Material aus Kunststoff / Plastik die Oberfläche mit heißem Wasser und einem Rasierklingenschaber sorgfältig behandeln.

Beachten Sie dabei, dass Rasierklingen äußerst scharf sind und Wunden verursachen können. VERLETZUNGSGEFAHR!

- Hartnäckige Verschmutzungen mit speziellen Reinigern entfernen.

VORSICHT

Bei Verwendung von speziellen handelsüblichen Glaskeramikreinigern unbedingt die Angaben des Herstellers beachten!

Backofen und Zubehörteile

• Den Backofen nach jedem Gebrauch reinigen.
• Den Backofen zuerst abkühlen lassen.
• Bei der Reinigung die Backofenbeleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen.
• Die Zubehörteile entnehmen, feucht abwischen. Die Zubehörteile trocknen und wieder in den Backofen legen. Keine scharfen oder scheuernden Reinigungsmittel verwenden.
• Den Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen.
• Steam Clean-Dampfreinigung:

In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 l Wasser (1 Glas) gießen,
■ Backofentür schließen,
■ Backofen-Temperaturregler auf „50°C“

und Backofen-Funktionsregler auf „Unterhitze“ drehen,

■ Backofen-Innenraum ca. 30 Minuten vorheizen,

- Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmittel reinigen.

Nach der Reinigung Backofen-Innenraum trockenreiben.

- Hartnäckige Verschmutzungen mit speziellen Backofenreinigern entfernen.

VORSICHT

Bei Verwendung von speziellen Backofenreinigern unbedingt die Angaben des Herstellers beachten!

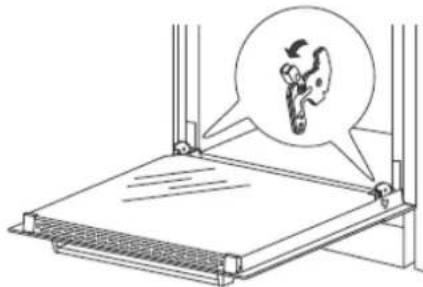

13. Backofentür aushängen

Zum Reinigen und für einen besseren Zugang zum Backofen-Innenraum lässt sich die Backofentür aushängen.

- Backofentür öffnen, die Klappbügel an den Scharnieren an beiden Seiten nach oben drücken.

- Tür leicht zudrücken, anheben und nach vorne herausziehen.

- Das Einsetzen der Backofentür erfolgt in umgekehrter Reihenfolge.

- Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt.

- Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden.

*Klappbügel nach oben drücken

14. Innere Glasplatte reinigen

Zum Reinigen lässt sich die in der Backofentür eingelassene innere Glasplatte entnehmen.

- Beide Kunststoffteile an den oberen seitlichen Ecken der Backofentür aufschrauben und zur Seite legen.

• Die Glasplatte entnehmen, reinigen.

- Das Einsetzen der Glasplatte erfolgt in umgekehrter Reihenfolge. Glasplatte wieder mit den beiden Kunststoffteilen sichern.

15. Leuchtmittel auswechseln

Sollte die Backofenbeleuchtung nicht mehr richtig funktionieren, können Sie die Backofenleuchte selbst austauschen. Sie bekommen dieses für Backofen geeignete Leuchtmittel, das bis zu 300 °C aushalten können muss, bei Ihrem Händler oder bitten Sie den technischen Kundendienst, dieses kostenpflichtig für Sie auszutauschen.

Leuchtmitteldaten Backofenleuchte (für Temperaturen bis zu 300 °C geeignet):

Spannung: 230V

Leistung: 25W

Hitzebeständigkeit: T300

Fassung: G9 (Steckleuchte)

Gehen Sie wie folgt vor:

• Schalten Sie die Sicherung aus, lassen Sie den Backofen abkühlen.
• Öffnen Sie die Backofentür, schrauben Sie das Schutzglas ab, entfernen es und entnehmen Sie das defekte Leuchtmittel.
• Ersetzen Sie behutsam das Leuchtmittel ohne es mit den Fingern zu berühren: verwenden Sie ein Tuch um das Leuchtmittel zu halten. Bauen Sie das Schutzglas wieder ein.
• Schalten Sie die Sicherung wieder ein und prüfen Sie, ob die Beleuchtung funktioniert.
• Sollte die Beleuchtung nicht funktionieren, wenden Sie sich bitte an den Kundendienst, siehe Kapitel Kundendienst.

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs!

17. Kundendienst

Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Zuständige Kundendienstadresse:

EGS GmbH

Dieselstraße 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: [phone]

Kundentelefon für Österreich: 0820 200 170

(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)

E-Mail: [e-mail]

(Reparaturauftrage können auch online erfasst werden.)

Internet: www.egs-gmbh.de

Folgende Angaben werden benötigt um Ihren Auftrag zu bearbeiten:

• vollständige Anschrift, Tel.Nr.,
- Fehlerbeschreibung
- Angaben Typenschild

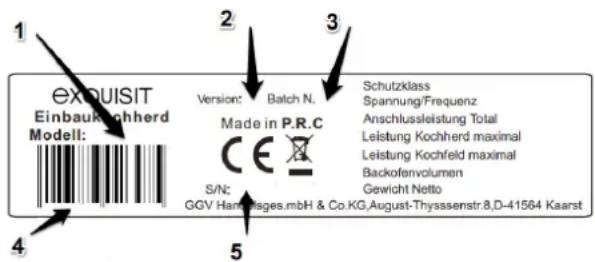

1 EXQUISIT Einbaukohherd Modell: 2 Version: Batch N. Made in P.R.C Schutzklass Spannung/Frequenz Anschlussleistung Total Leistung Kochherd maximal Leistung Kochfeld maximal Backofenvolumen Gewicht Netto S/N: GGV Hamfsges.mbH & Co.KG,August-Thyssenstr.8,D-41564 Kaarst 5

Typenschild

Das Typenschild ist im Gerät am Türrahmen (Backofen) oder auf der Rückseite des Gerätes (Kochfeld) angebracht. Bei Einbaugeräten ist zusätzlich ein Typenschild im Beipack, zusammen mit der Bedienungsanleitung.

1 Modell	2 Version	3 Batch
4 EAN	5 Seriennummer

18. Allgemeine Garantiebedingungen

Garantiebedingungen

Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen

Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt,

Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei

Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemäße Aufstellung, bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emaille-Schäden und evtl. Farbunterschiede sowie defekte Leuchtmittel. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese

Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen

Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge außerhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren Kundendienst EGS GmbH Kundentelefon für Deutschland: [phone]

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen

19. CE-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten.

1. Technische Daten

Marke		Exquisit
Modell		EHE155-2UBZKC4-2BZ
Produktegruppe		Einbauherd
Schutzklasse		I
Temperaturbereich	°C	50 – 250
Elektrischer AnschlussSpannung / Frequenz [V/Hz]	V / Hz	220 - 240 / 400 / 50
Anschlussleistung, gesamt	W	8300
Anschlussleistung Kochfeld, gesamt	W	6300
Kochfeld I (vorne links)	kW	0.7 – 1.7
Kochfeld II (vorne rechts)	kW	1.2
Kochfeld III (hinten links)	kW	1.2
Kochfeld IV (hinten rechts)	kW	1.4 – 2.2
Anschlussleistung Ofen, gesamt	W	2000
Unterhitze	W	1150
Oberhitze	W	850
Unter-&Oberhitze	W	2000
Umluft	W	-
Grill	W	1100
Konvektion/Heißluft	W	-
Grill&Konvektion	W	-
Abmessungen, unverpacktHerd	mmBxTxH	595x558x595
Kochfeld	BxTxH	580x510x50
Ausschnittmaß	BxT	560x490
Gewicht unverpackt	kg	37.5
Herd	kg	30
Kochfeld	kg	7.5
EAN Nr. [EHE155-2UBZ]		4016572019377
EAN Nr. [KC4-2BZ]		4016572019384

*Technische Änderungen vorbehalten.

Alle gerätespezifischen Daten des Energielabels sind durch den Gerätehersteller nach europaweit genormten Messverfahren unter Laborbedingungen ermittelt worden. Sie sind in der EN 50304 festgehalten. Der tatsächliche Energieverbrauch der Geräte im Haushalt hängt natürlich vom Aufstellungsort und vom Nutzerverhalten ab und kann daher auch höher liegen als die vom Gerätehersteller unter Normbedingungen ermittelten Werte.

21. Produktedatenblatt elektrische Haushaltsbacköfen

Delegierte Verordnung (EU) 65/2014

Marke Exquisit
Modell EHE 155-2 UBZ
Bauart Einbaugerät
Garräume Anzahl 1
Energieeffizienzindex Garraum I EEI 91.7
Energieeffizienzklasse 1) Garraum I A
Energieverbrauch Konventioneller Modus, Garraum I	kWh/Zyklus	0.74
Energieverbrauch Umluft-Modus, Garraum I	kWh/Zyklus	0.73
Wärmequelle Garraum I		Elektrisch
Volumen Garraum I		56

1) A+++ (höchste Effizienz) bis D (geringste Effizienz)

22. Produktedatenblatt elektrische Kochfelder

Delegierte Verordnung (EU) 66/2014

Marke		Exquisit
Modell		KC 4-2 BZ
Art der Kochmulde		Einbaugerät
Anzahl der Kochzonen	Anzahl	4
Heiztechnik		Strahlungskochzonen
∅ Kochzone I (vorne links)	cm	14 - 19
∅ Kochzone II (vorne rechts)	cm	14.5
∅ Kochzone III (hinten links)	cm	14.5
∅ Kochzone IV (hinten rechts)	cm	-
Ovale Kochzone I (LxB)	cm	18.5 - 27.5
Ovale Kochzone II (LxB)	cm	-
Energieverbrauch Kochzone I je kg	Wh/kg	199.4
Energieverbrauch Kochzone II je kg	Wh/kg	196.3
Energieverbrauch Kochzone III je kg	Wh/kg	191.4
Energieverbrauch Kochzone IV je kg	Wh/kg	187.1
Energieverbrauch der Kochmulde je kg	Wh/kg	193.5
