Produkttyp	27-Zoll LCD-Monitor
Modell	LH-27
Marke	AG Neovo
Bildschirmdiagonale	27,0 Zoll
Panel-Technologie	LED-Hintergrundbeleuchtung, TFT-LCD (IPS-Technologie)
Maximale Auflösung	FHD 1920 x 1080
Pixelabstand	0,314 mm
Helligkeit	250 cd/m²
Kontrastverhältnis	20.000.000:1 (DCR)
Blickwinkel (H/V)	178°/178°
Farbdarstellung	16,7 Millionen
Reaktionszeit	5 ms
Frequenz horizontal	30 kHz – 83 kHz
Frequenz vertikal	56 Hz – 75 Hz
Eingänge	DisplayPort (1x), HDMI 1.3 (1x), VGA (1x)
Audio-Eingang	3,5-mm-Klinke
Audio-Ausgang	3,5-mm-Klinke (Kopfhörer)
Integrierte Lautsprecher	2 x 2 Watt
Stromversorgung	Intern, AC 100 – 240 V, 50/60 Hz
Leistungsaufnahme (Betrieb)	17 W
Leistungsaufnahme (Standby)	< 0,5 W
Leistungsaufnahme (Aus)	< 0,3 W
Neigungswinkel	-5° bis 20°
Drehwinkel (Pivot)	0° bis 90°
Schwenkwinkel (Swivel)	± 160°
Höhenverstellung	0 – 130 mm
VESA-Montage	100 x 100 mm
Kensington-Schloss	Ja
Abmessungen mit Standfuß (B x H x T)	612,0 x 517,0 x 243,0 mm
Gewicht mit Standfuß	ca. 6,2 kg
Betriebstemperatur	0 °C – 40 °C
Lagertemperatur	-20 °C – 60 °C

Häufig gestellte Fragen - LH-27 AG Neovo

Wie installiere ich den Standfuß des AG Neovo LH-27?

Legen Sie das Gerät mit der Bildschirmseite nach unten auf eine gepolsterte Unterlage. Drehen Sie den Ständerarm um 90° gegen den Uhrzeigersinn. Setzen Sie die Basis an den Ständerarm und ziehen Sie die Schraube zur Fixierung fest.

Welche Anschlüsse hat der LH-27?

Der Monitor verfügt über einen DisplayPort-, einen HDMI- und einen VGA-Eingang. Zudem gibt es einen Audio-Eingang (3,5 mm) und einen Kopfhörerausgang.

Wie kann ich die Höhe und den Winkel des Monitors anpassen?

Der Monitor bietet eine Höhenverstellung von 0 bis 130 mm, Neigung von -5° bis 20°, Schwenken um ±160° und Drehung (Pivot) um bis zu 90°. Halten Sie den Standfuß beim Verstellen fest.

Was bedeuten die verschiedenen LED-Anzeigen?

Die LED leuchtet grün bei normalem Betrieb und blinkt grün im Bereitschaftsmodus. Wenn keine LED leuchtet, ist der Monitor ausgeschaltet.

Wie kann ich das OSD-Menü bedienen?

Drücken Sie die MENU-Taste zum Öffnen des OSD. Navigieren Sie mit den Pfeiltasten (◄/►) und bestätigen Sie mit MENU. Verlassen Sie Untermenüs mit AUTO, schließen Sie das Menü durch zweimaliges Drücken von AUTO.

Wie schließe ich externe Lautsprecher an?

Schließen Sie ein Audiokabel an den Audio-Eingang (AUDIO IN) des Monitors an und verbinden Sie das andere Ende mit Ihrem Computer. Die integrierten Lautsprecher geben den Ton wieder.

Der Monitor zeigt kein Bild – was kann ich tun?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Monitor eingeschaltet ist. Prüfen Sie die Signalquelle und dass das Kabel korrekt angeschlossen ist. Stellen Sie sicher, dass der Computer nicht im Standby-Modus ist.

Wie kann ich die Bildqualität optimieren?

Drücken Sie bei VGA-Eingang die AUTO-Taste zur automatischen Anpassung. Passen Sie Helligkeit, Kontrast, Farbtemperatur und Schärfe im OSD-Menü unter 'Farbe' und 'Bild' an.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor ist VESA-kompatibel (100 x 100 mm). Verwenden Sie einen geeigneten Wandmontagesatz von AG Neovo oder einem kompatiblen Anbieter. Befolgen Sie die Montageanleitung in der Bedienungsanleitung.

Was tun bei eingebrannten Bildern (Image Retention)?

Schalten Sie den Monitor für mehrere Stunden bis Tage aus. Nutzen Sie einen Bildschirmschoner mit bewegten Bildern oder zeigen Sie abwechselnd weiße und schwarze Bilder an. Aktivieren Sie die Anti-Burn-In-Funktion im OSD-Menü unter 'Sonstiges'.

BEDIENUNGSANLEITUNG LH-27 AG Neovo

LH-22, LH-24 und LH-27 LCD-Display

www.agneovo.com

Bedienungsanleitung

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE

Wichtige Hinweise zur Aufstellung ....4

Wichtige Hinweise zum Betrieb 5

Reinigung und Wartung....6

Hinweise zu LCD-Displays....6

KAPITEL 1: PRODUKTBESCHREIBUNG

1.1 Lieferumfang ....7
1.2 Installation 8

1.2.1 Basis installieren 8
1.2.2 Betrachtungswinkel und Höhe anpassen....9
1.2.3 Wandmontage....11

1.3 Übersicht 14

1.3.1 Frontansicht....14
1.3.2 Steuertasten....15
1.3.3 Rückansicht....17

KAPITEL 2: ANSCHLIESSEN

2.1 Netzkabel anschließen 18
2.2 Signalkabel anschließen 19
2.3 Audiogeräte anschließen....20

KAPITEL 3: OSD-MENÜ

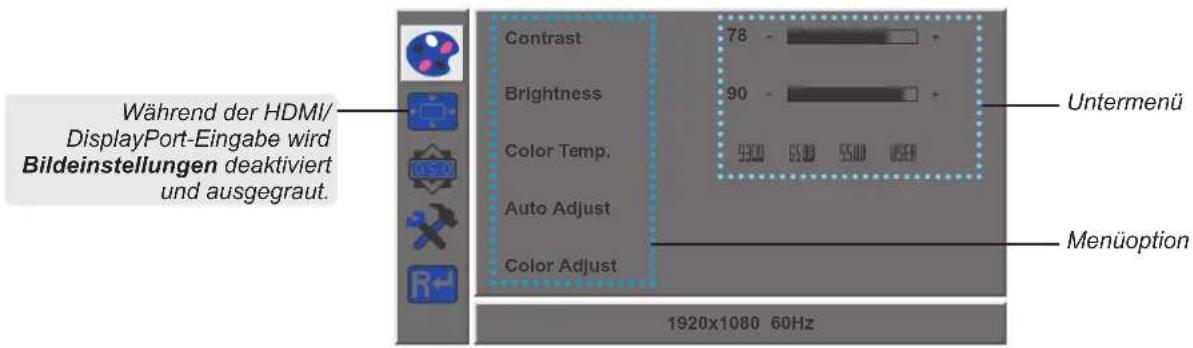

3.1 OSD-Menü verwenden....21
3.2 OSD-Menübaum 22

KAPITEL 4: EINSTELLUNG DER LCD-ANZEIGE

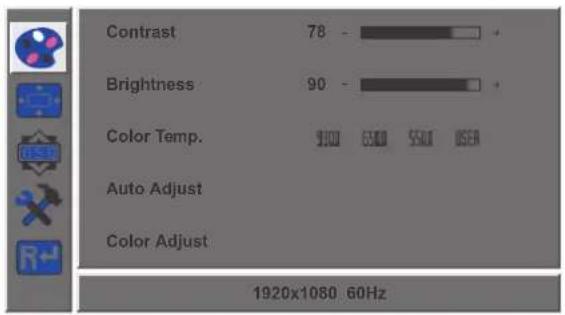

4.1 Farbeinstellungen....24

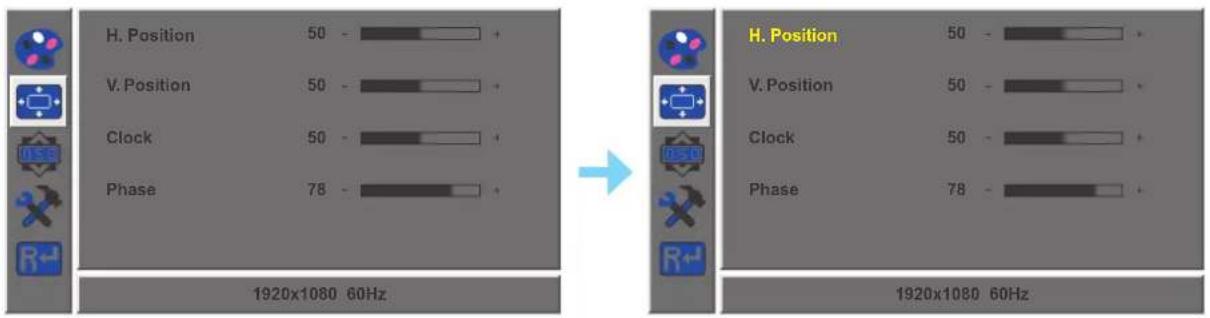

4.2 Bildeinstellungen 25

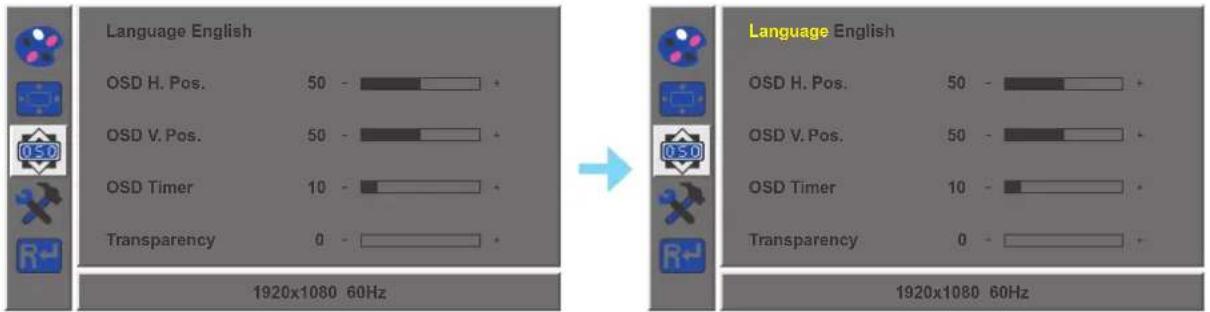

4.3 OSD-Einstellungen....26

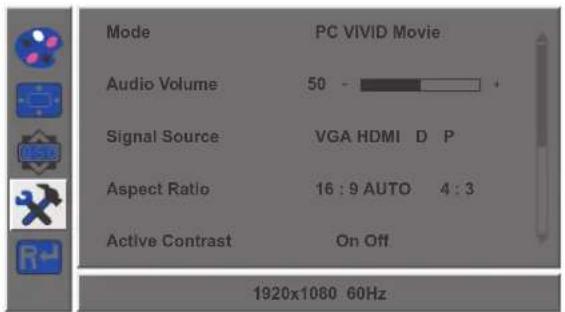

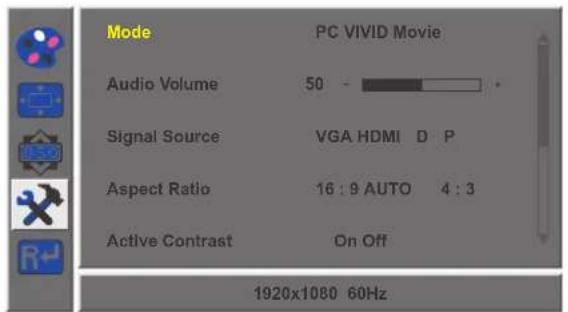

4.4 Sonstige Einstellungen....27

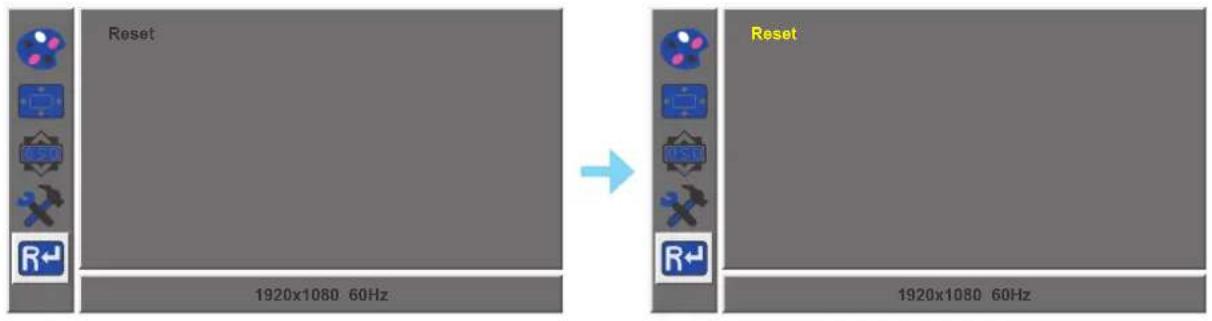

4.5 Einstellungen zurücksetzen....28

KAPITEL 5: ANHANG

5.1 Warnmeldungen 29
5.2 Fehlerbehebung 30

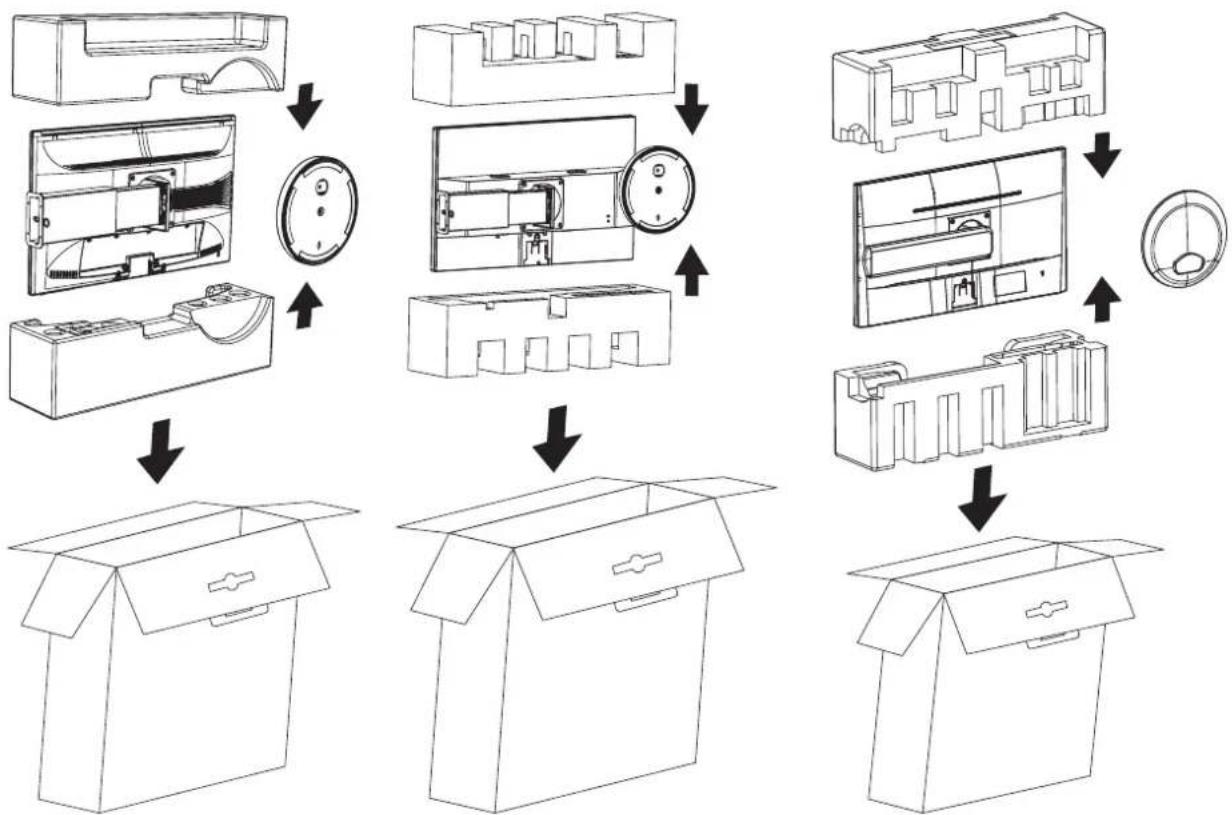

5.3 LCD-Display transportieren 31

KAPITEL 6: TECHNISCHE DATEN

6.1 Technische Daten des Anzeigegerätes 33

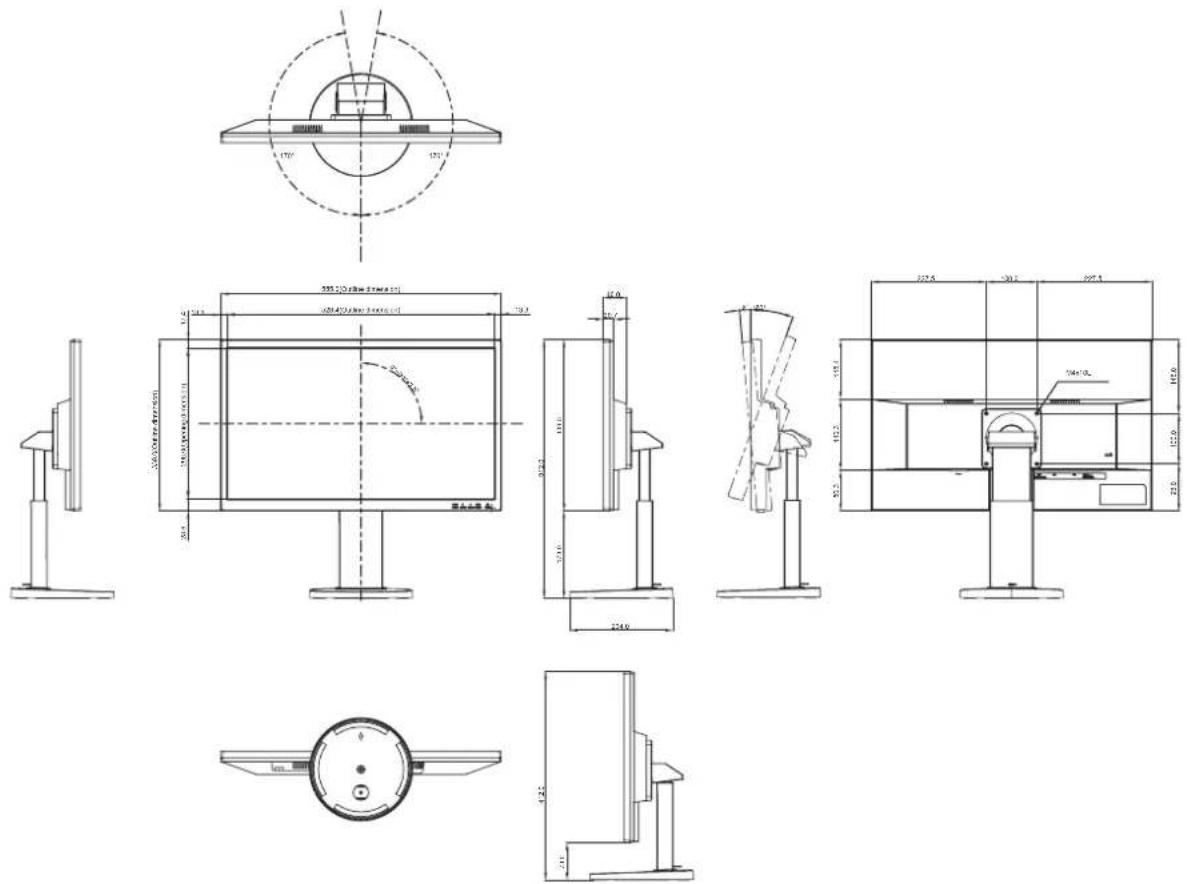

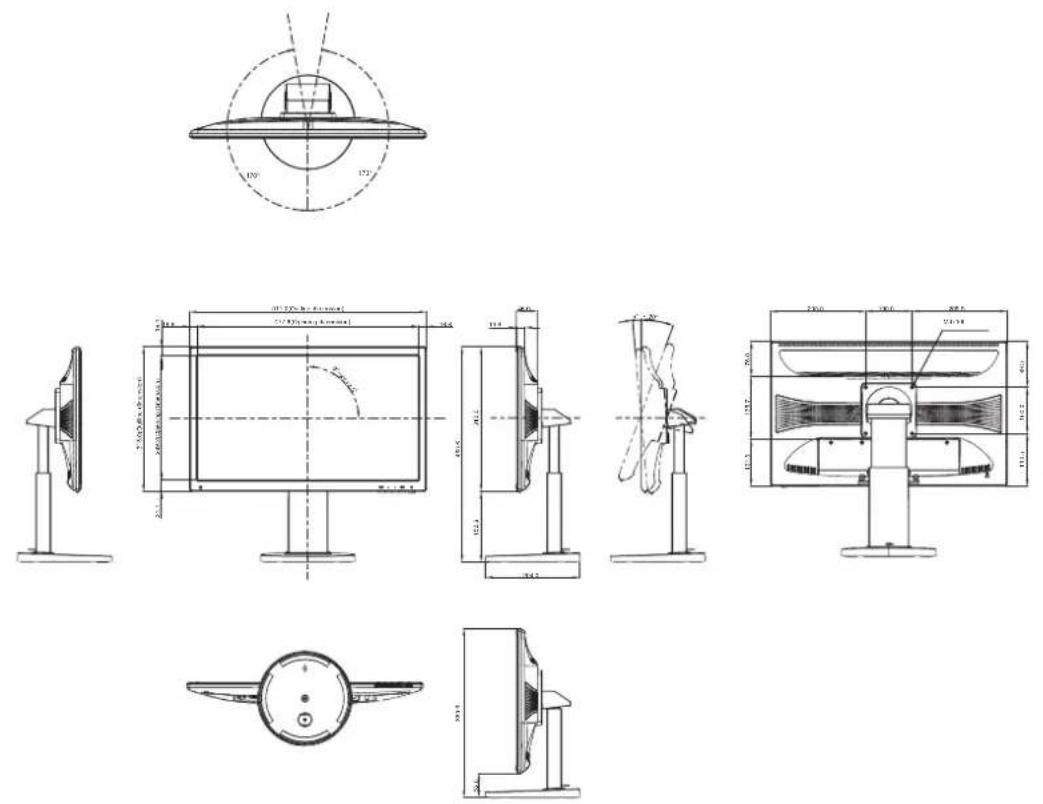

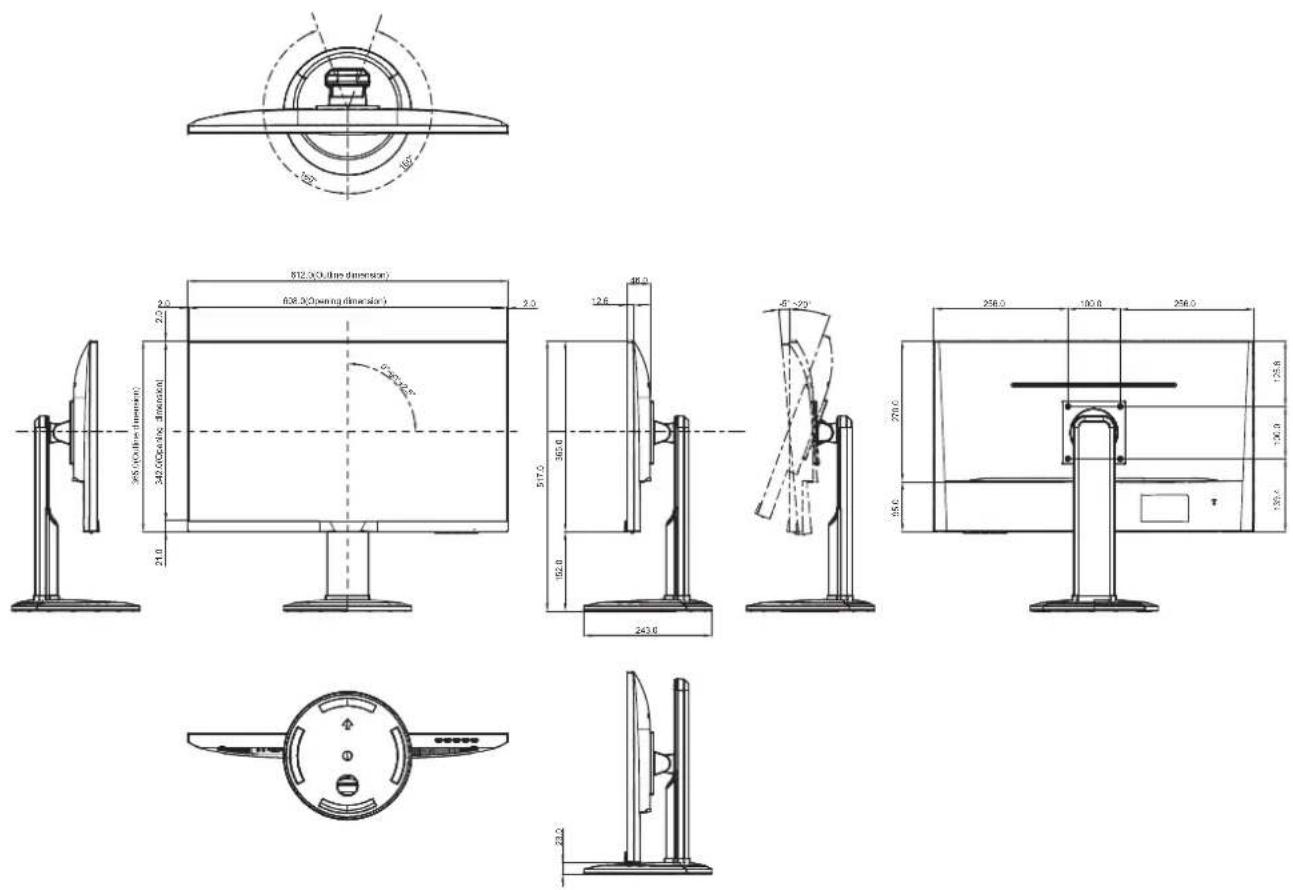

6.2 Display-Abmessungen 34

Sicherheitshinweise

Federal Communications Commission- (FCC) Hinweis (nur USA)

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann – falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten der Ausrüstung herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
• Vergrößern des Abstands zwischen Gerät und Empfänger.
• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Nicht ausdrücklich von der für die Konformität verantwortlichen Partei zugelassene Änderungen oder Modifikationen können die Berechtigung des Nutzers zur Bedienung des Gerätes erlöschen lassen.

Verwenden Sie beim Anschließen dieses Displays an ein Computergerät nur ein mit dem Display geliefertes HF-geschirmtes Kabel.

Setzen Sie dieses Gerät zur Vermeidung von Schäden, die Brände und Stromschläge verursachen können, keinem Regen oder übermäßiger Feuchtigkeit aus.

Dieses Digitalgerät der Klasse B erfüllt sämtliche Anforderungen der Canadian Interference-Causing Equipment Regulation.

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

WEEE

Informationen für Anwender innerhalb der europäischen Union

Dieses Symbol am Produkt oder an seiner Verpackung besagt, dass dieses Produkt zum Ende seiner Einsatzzeit nicht mit dem regulären Hausmüll entsorgt werden darf. Bitte vergessen Sie nicht, dass es Ihnen obliegt, elektronische Altgeräte bei geeigneten Recycling- oder Sammelstellen abzugeben. So leisten Sie einen wichtigen Beitrag zum Schutz unserer natürlichen Ressourcen. In sämtlichen EU-Ländern stehen spezielle Sammelstellen zum Recycling elektrischer und elektronischer Altgeräte zur Verfügung. Informationen zu geeigneten Sammelstellen in Ihrer Nähe erhalten Sie bei Ihrer Stadtverwaltung, bei örtlichen Entsorgungsunternehmen oder beim Händler, bei dem Sie das Produkt erworben haben.

Vorsichtsmaßnahmen

Vorsichtsmaßnahmen

In dieser Anleitung verwendete Symbole

Dieses Symbol weist auf mögliche Gefährdungen hin, die zu Verletzungen oder Beschädigungen des Gerätes führen können.

Dieses Symbol weist auf wichtige Betriebs- oder Wartungshinweise hin.

Hinweis

• Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie Ihr LCD-Display benutzen. Bewahren Sie die Anleitung auf, damit Sie später darin nachlesen können.
• Die in diese Bedienungsanleitung erwähnten technischen Daten und weitere Angaben dienen lediglich Referenzzwecken. Sämtliche Angaben können sich ohne Vorankündigung ändern. Aktualisierte Inhalte können Sie über unsere Internetseiten unter www.agneovo.com herunterladen.
• Verzichten Sie zu Ihrem eigenen Vorteil auf die Entfernung sämtlicher Aufkleber vom LCD-Bildschirm. Andernfalls können sich negative Auswirkungen auf die Garantiezeit ergeben.

Wichtige Hinweise zur Aufstellung

	Stellen Sie das LCD-Display nicht in der Nähe von Wärmequellen wie Heizungen, Entlüftungsöffnungen und nicht im prallen Sonnenlicht auf.
	Decken Sie keinerlei Belüftungsöffnungen im Gehäuse ab.
	Stellen Sie Ihr LCD-Display auf einer stabilen Unterlage auf. Achten Sie darauf, dass das Gerät keinen Vibrationen oder Stößen ausgesetzt wird.
	Wählen Sie einen gut belüfteten Ort zur Aufstellung Ihres LCD-Displays.
	Stellen Sie das LCD-Display nicht im Freien auf.
	Meiden Sie bei der Aufstellung staubige und feuchte Orte.
	Lassen Sie keine Flüssigkeiten auf oder in das Gerät gelangen, stecken Sie keinerlei Gegenstände durch die Belüftungsöffnungen in das LCD-Display. Andernfalls kann es zu Bränden, Stromschlägen und schweren Beschädigungen Ihres LCD-Displays kommen.

Vorsichtsmaßnahmen

Wichtige Hinweise zum Betrieb

	Nutzen Sie ausschließlich das mit dem LCD-Display gelieferte Netzkabel.
	Die Steckdose sollte sich in unmittelbarer Nähe des LCD-Displays befinden und jederzeit frei zugänglich sein.
	Falls Sie Verlängerungskabel oder Steckdosenleisten zur Stromversorgung Ihres LCD-Displays nutzen, achten Sie gut darauf, dass die Gesamtleistung sämtlicher angeschlossenen Geräte keinesfalls die zulässige Leistung der Steckdose überschreitet.
	Stellen Sie nichts auf das Netzkabel. Stellen Sie Ihr LCD-Display nicht so auf, dass auf das Netzkabel getreten werden kann.
	Falls Sie Ihr LCD-Display auf unbestimmte Zeit nicht nutzen sollten, ziehen Sie immer den Netzstecker aus der Steckdose.
	Wenn Sie den Netzstecker ziehen, fassen Sie grundsätzlich den Stecker selbst. Ziehen Sie nicht am Kabel; andernfalls kann es zu Bränden oder Stromschlägen kommen.
	Ziehen Sie den Netzstecker nicht mit feuchten oder gar nassen Händen; berühren Sie das Netzkabel möglichst nicht, wenn Sie feuchte Hände haben.

Warnung:

Unter folgenden Bedingungen ziehen Sie sofort den Netzstecker aus der Steckdose und lassen das Gerät von einem Fachmann überprüfen und gegebenenfalls reparieren:

• Falls das Netzkabel beschädigt ist.
• Falls das LCD-Display fallen gelassen oder das Gehäuse beschädigt wurde.
• Falls Rauch aus dem LCD-Display austritt oder das Gerät einen ungewöhnlichen Geruch von sich gibt.

Von der Deckenmontage oder Montage an einer anderen horizontalen Fläche über dem Kopf wird abgeraten.

Warnung:

Von der Anleitung abweichende Installationen können zu unvorhersehbaren Folgen führen, insbesondere zu Verletzungen und Sachschäden. Falls bereits eine Montage an der Decke oder an anderen horizontalen Flächen erfolgt sein sollte, setzen Sie sich unbedingt mit AG Neovo in Verbindung – mit einiger Sicherheit lässt sich eine befriedigende Lösung finden.

Reinigung und Wartung

Versuchen Sie niemals, Ihr LCD-Display selbst zu reparieren. Überlassen Sie solche Tätigkeiten grundsätzlich qualifizierten Fachkräften.

Beim Öffnen des Gehäuses und beim Entfernen von Abdeckungen können Sie sich gefährlichen Spannungen und anderen Risiken aussetzen.

Hinweise zu LCD-Displays

Damit die Leuchtkraft Ihres neuen Bildschirms möglichst lange erhalten bleibt, empfehlen wir Ihnen eine möglichst geringe Helligkeitseinstellung; dies tut auch Ihren Augen gut, wenn Sie in abgedunkelter Umgebung arbeiten.

Da die Leuchtmittel in LCD-Displays im Laufe der Zeit altern, ist es völlig normal, dass die Helligkeit der Beleuchtung auf lange Sicht nachlässt.

Falls statische, unbewegte Bilder über längere Zeit angezeigt werden, kann sich ein solches Bild dauerhaft im LCD-Display festsetzen. Dieser Effekt ist als „eingebranntes Bild“ bekannt.

Damit es nicht zu eingebrannten Bildern kommt, beherzigen Sie bitte die folgenden Hinweise:

• Nehmen Sie die nötigen Einstellungen vor, damit sich das LCD-Display nach einigen Minuten von selbst abschaltet, wenn Sie nicht damit arbeiten.
• Nutzen Sie einen Bildschirmschoner, der bewegte oder wechselnde Grafiken oder ein konstant weißes Bild anzeigt.
• Wechseln Sie Ihr Desktop-Hintergrundbild regelmäßig.
• Stellen Sie die Helligkeit Ihres LCD-Displays möglichst gering ein.
• Schalten Sie das LCD-Display aus, wenn Sie es nicht benutzen.

Falls es dennoch zu eingebrannten Bildern gekommen ist:

• Schalten Sie das LCD-Display längere Zeit komplett ab. Längere Zeit bedeutet hier: Mehrere Stunden bis mehrere Tage.
• Stellen Sie einen Bildschirmschoner ein, lassen Sie diesen über längere Zeit laufen.
• Lassen Sie längere Zeit abwechselnd ein komplett weißes und schwarzes Bild anzeigen.

Ein LCD-Bildschirm besteht aus Millionen winziger Transistoren. Bei dieser riesigen Anzahl kann es vorkommen, dass einige wenige Transistoren nicht richtig funktionieren und dunkle oder helle Punkte verursachen. Dies ist ein Effekt, der die LCD-Technologie sehr häufig begleitet und nicht als Fehler angesehen werden sollte.

Kapitel 1: PRODUKTBESCHREIBUNG

1.1 Lieferumfang

Überzeugen Sie sich beim Auspacken, dass die folgenden Artikel im Lieferumfang enthalten sind. Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich bitte an Ihren Händler.

LCD-Display

Schnellstartanleitung

ncovo LH-22, LH-24 & LH-27 Quick Start Guide LH-22, LH-24 & LH-27 LHD-Rush Display dugmagamcsc

Basis

LH-22/LH-24 LH-27

Netzleitung

VGA-Kabel

• Verwenden Sie nur das mitgelieferte Netzkabel.
  • Die obigen Abbildungen dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen der Artikel kann etwas abweichen.

1.2 Installation

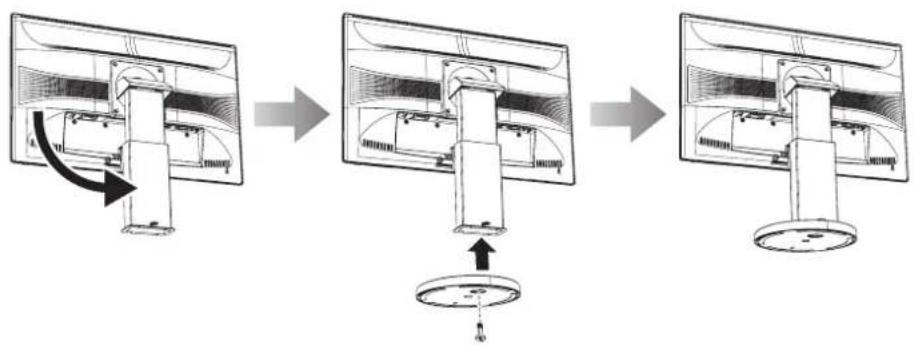

1.2.1 Basis installieren

1. Legen Sie das LCD-Display mit der Bildschirmseite nach unten auf einen gepolsterten Untergrund.
2. Bringen Sie die Basis am Ständerarm an.

a. Drehen Sie den Ständerarm um 90° gegen den Uhrzeigersinn.
b. Richten Sie die Basis am Ständerarm an und bringen Sie sie an. Ziehen Sie dann zur Fixierung der Basis die Schraube fest.

1.2.2 Betrachtungswinkel und Höhe anpassen

Für eine optimale Betrachtung sollten Sie frontal vor dem Bildschirm sitzen. Passen Sie Höhe und Winkel des LCD-Displays dann wie gewünscht an.

Halten Sie den Ständer, damit der Bildschirm bei der Anpassung nicht umkippen.

Sie können Winkel und Höhe des Bildschirms wie nachstehend gezeigt anpassen:

LH-22

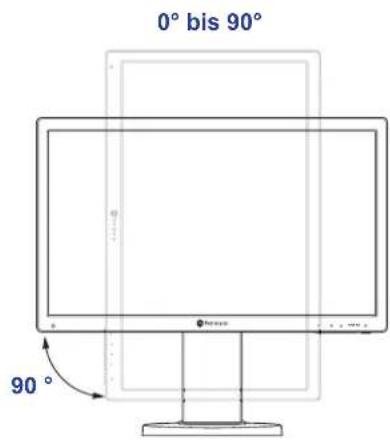

Neigungswinkel: Drehwinkel:

-5° bis 20°

0° bis 90° 90°

Hinweis: Achten Sie darauf, den Bildschirm vor der Anpassung auf die höchste Position einzustellen. Neigen Sie den Bildschirm dann um bis zu 90°.

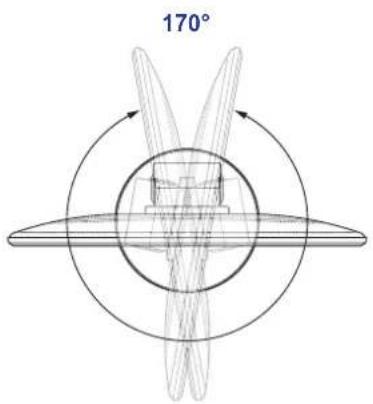

Schwenkwinkel:

Neigungswinkel: Drehwinkel:

-5° bis 20°

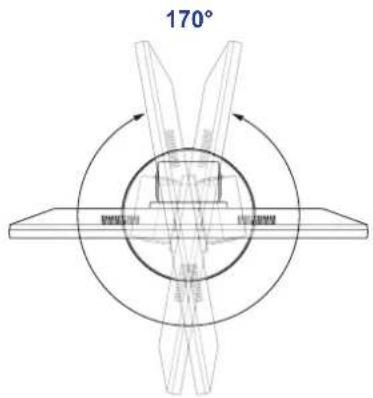

Schwenkwinkel: Höheneinstellung:

170° M80000000 M80000000 M80000000

LH-27

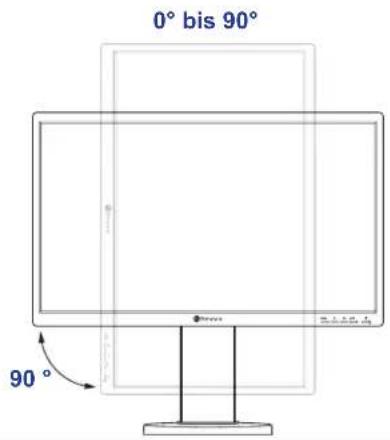

Neigungswinkel: Drehwinkel:

-5° bis 20°

0° bis 90° 90°

Hinweis: Achten Sie darauf, den Bildschirm vor der Anpassung auf die höchste Position einzustellen. Neigen Sie den Bildschirm dann um bis zu 90°.

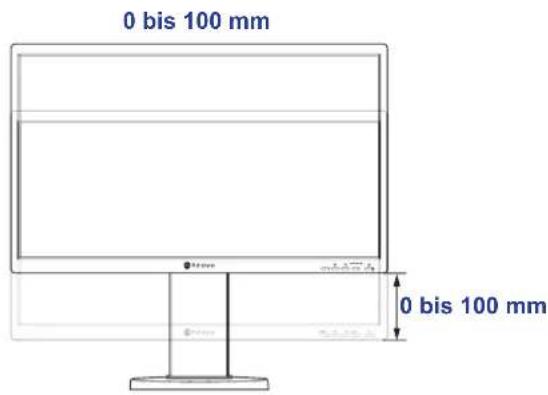

0 bis 100 mm 0 bis 100 mm

0° bis 90° 90°

Hinweis: Achten Sie darauf, den Bildschirm vor der Anpassung auf die höchste Position einzustellen. Neigen Sie den Bildschirm dann um bis zu 90°.

PRODUKTBESCHREIBUNG

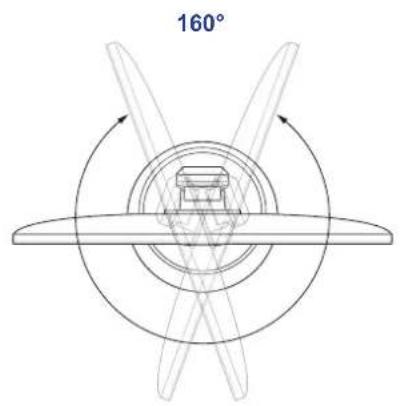

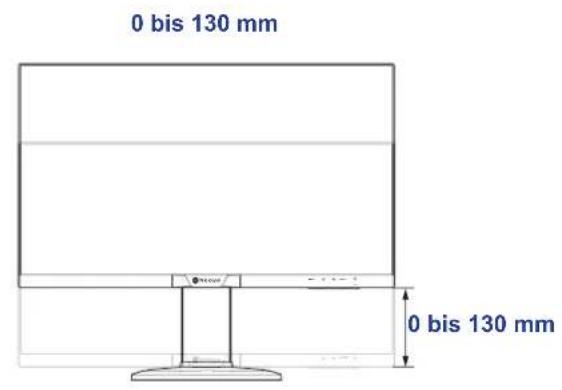

Schwenkwinkel: Höheneinstellung:

160°

0 bis 130 mm 0 bis 130 mm

1.2.3 Wandmontage

Montieren Sie das LCD-Display anhand folgender Schritte an die Wand:

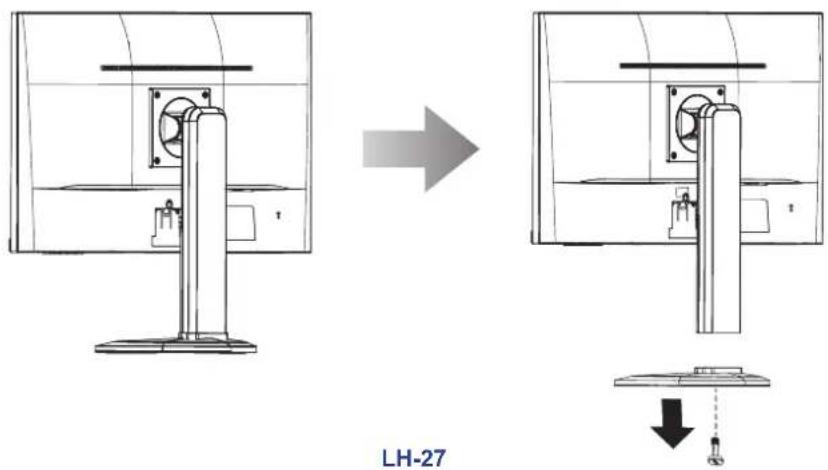

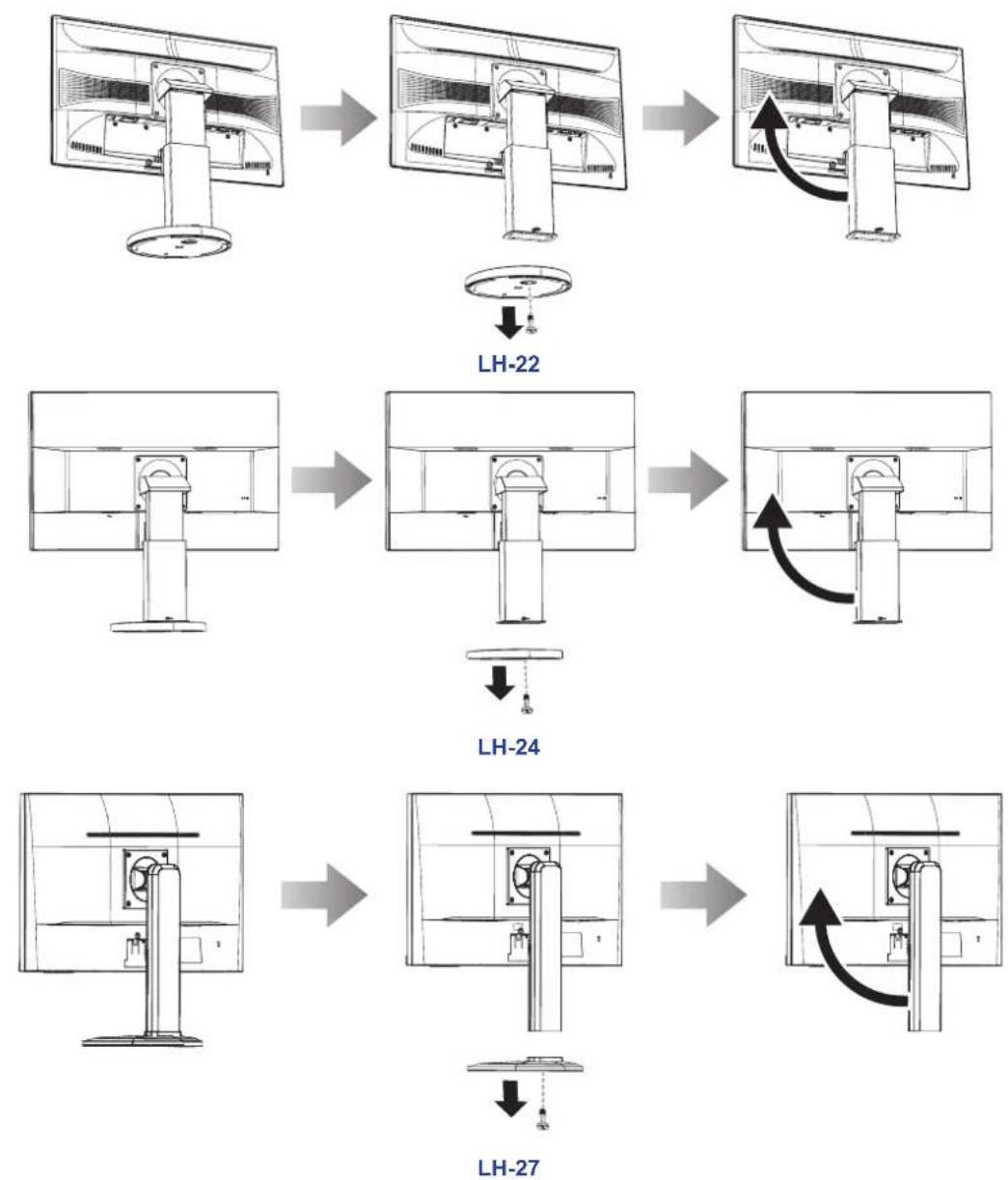

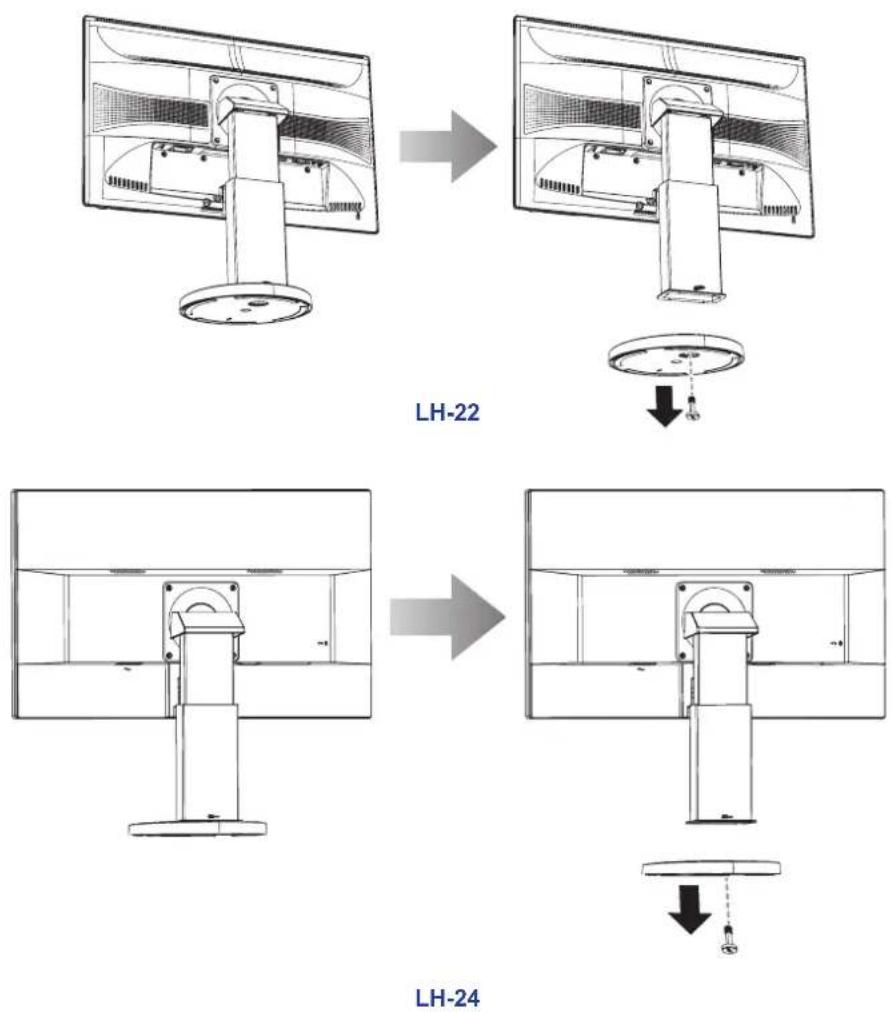

1. Nehmen Sie die Basis ab.

a. Legen Sie das LCD-Display mit der Bildschirmseite nach unten auf einen gepolsterten Untergrund.
b. Drehen Sie die Schraube zum Entfernen gegen den Uhrzeigersinn und nehmen Sie die Basis ab.

LH-22 LH-24

LH-27

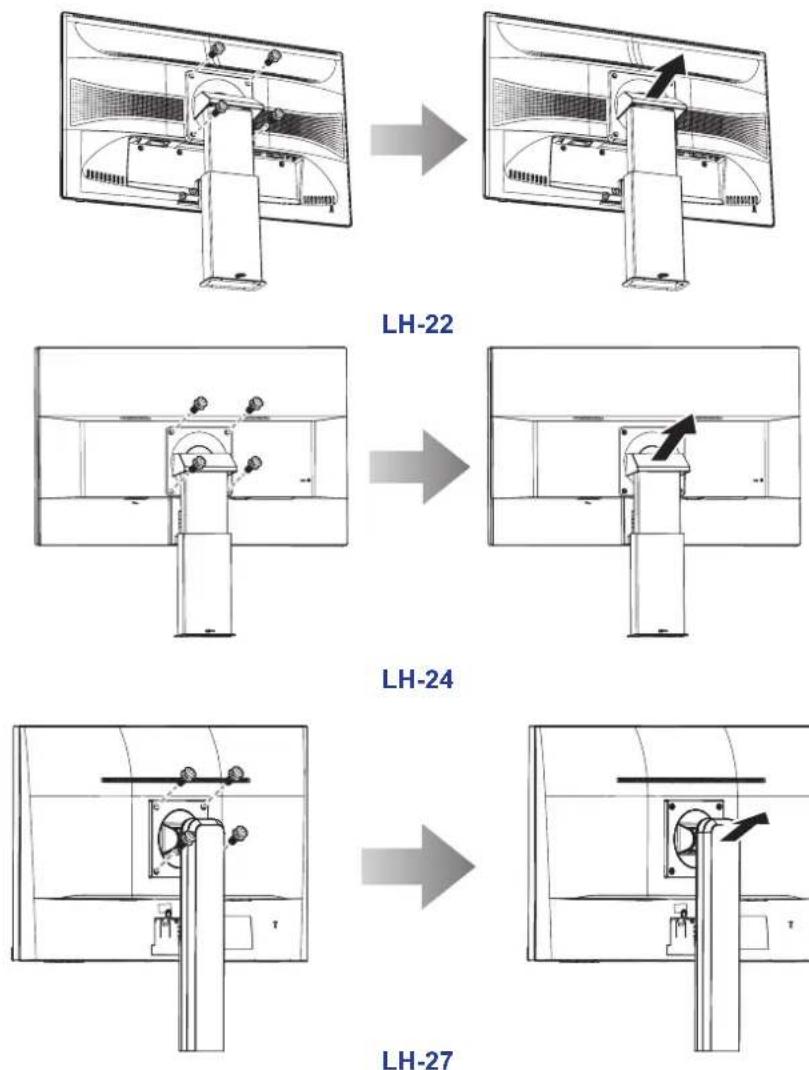

2. Nehmen Sie den Ständerarm ab.

a. Achten Sie darauf, das LCD-Display mit der Bildschirmseite nach unten auf einen gepolsterten Untergrund zu legen.
b. Entfernen Sie die Schrauben, die den Ständerarm am LCD-Display befestigen.
c. Nehmen Sie den Ständerarm ab.

PRODUKTBESCHREIBUNG

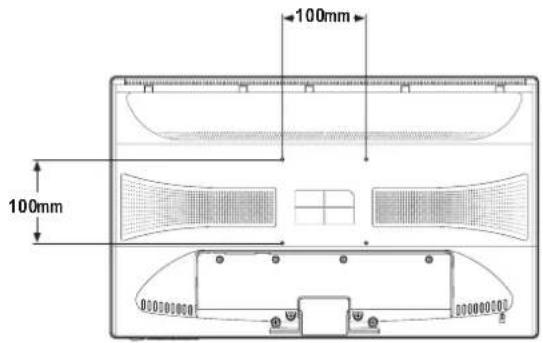

3. LCD-Display an der Wand anbringen.

Verschrauben Sie die Bildschirmhalterung mit den VESA-Bohrungen an der Rückwand des LCD-Displays.

Hinweis: Sorgen Sie gewissenhaft dafür, dass sich das LCD-Display auch bei starken Erschütterungen (z. B. Erdbeben) nicht lösen und Verletzungen oder Sachschäden verursachen kann.

• Nutzen Sie ausschließlich den von AG Neovo empfohlenen Wandmontagesatz (100 x 100 mm). Alle AG-Neovo-Wandmontagesets stimmen mit dem VESA-Standard überein.
• Fixieren Sie das LCD-Display an einer Wand, die das Gewicht des Gerätes mitsamt Halterung mühelos tragen kann.
• Sie sollten das LCD-Display an der Wand montieren, ohne es nach unten zu neigen.

Drücken Sie eine Taste zur Durchführung der jeweiligen Funktion. Weitere Informationen zu den einzelnen Tasten finden Sie auf den Seiten 15 bis 16.

PRODUKTBESCHREIBUNG

1.3.2 Steuertasten

LED-Anzeige

LH-22

MENU AUTO LED-Anzeige

LH-24

LED-Anzeige

LH-27

Taste	Beschreibung
Menütaste (MENU)	Bildschirmmenü (OSD)Blendet das OSD-Menü ein.Bei eingeblendetem OSD-MenüBestätigt die Auswahl oder ruft ein Untermenü auf.
Links- / Rechtstaste (◄/►)	LautstärkereglerRufen Sie mit der ►-Taste den Lautstärkeregler auf.Passen Sie die Lautstärke dann mit ◀/► nach Wunsch an.Hinweis: Halten Sie während der Lautstärkeregelung oder Menükonfiguration zum kontinuierlichen Ändern der Werte die Taste ◀/► gedrückt.EingangswahlreglerRufen Sie mit der ►-Taste den Eingangswahlregler auf.Drücken Sie dann zum Umschalten der Eingangsquelle die Taste ◀/► und drücken Sie zum Bestätigen MENU.Bei eingeblendetem OSD-MenüZum Blättern durch die Menüoptionen.Zur Auswahl einer Option und zur Anpassung der Einstellungen.

PRODUKTBESCHREIBUNG

Taste Beschreibung
Auto-Taste(AUTO)	Auto-Anpassung (nur verfügbar bei VGA-Eingang)Zur automatischen Anpassung drücken. Diese Funktion sorgt für optimale Bildeinstellungen; dazu zählen horizontale Position, vertikale Position, Takt und Phase.Bei Beginn der automatischen Anpassung erscheint die nachstehende Meldung am Bildschirm.Die automatische Anpassung ist abgeschlossen, sobald die Meldung verschwindet.Hinweis:Während der automatischen Anpassung kommt es vorübergehend zu leichten Bildstörungen.Wir empfehlen, die automatische Anpassung zu nutzen, wenn Sie den LCD-Bildschirm zum ersten Mal benutzen oder Auflösung oder Frequenz verändert haben.Bei eingeblendetem OSD-MenüVerlässt Untermenüs, blendet das OSD-Menü aus.Während der LautstärkeregelungZum Ausblenden des Lautstärkereglers.
Ein-/Austaste (↓)	Ein-/AusschaltenZum Einschalten des Displays einmal drücken.Zum Abschalten des Displays noch einmal drücken.
LED-Anzeige LED leuchtet während des normalen Betriebs grün und blinkt im Bereitschaftsmodus grün.

1.3.3 Rückansicht

Hier schließen Sie das Netzkabel an.

2 DP- (DisplayPort) Anschluss

Hier schließen Sie ein DisplayPort-Kabel zur Übertragung von digitalen Signalen an.

3 HDMI-Stecker

Hier schließen Sie ein HDMI-Kabel zur Übertragung von digitalen Signalen an.

4 VGA-Anschluss

Mit diesem Anschluss verbinden Sie ein VGA-Kabel zur Darstellung analoger Eingangssignale.

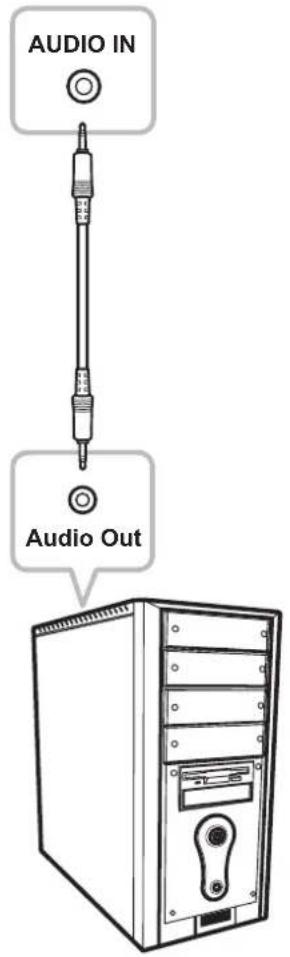

5 Audioeingang (3,5-mm-Audioanschluss)

Hier schließen Sie ein Audiokabel an, wenn Sie Audiosignale über die Lautsprecher Ihres LCD-Displays ausgeben möchten.

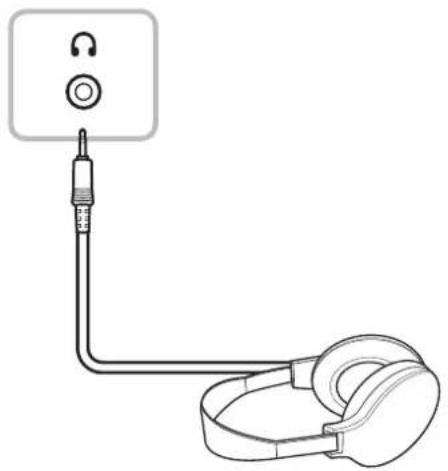

6 Kopfhörer (3,5-mm-Audioanschluss)

Zur Verbindung eines Kopfhörers.

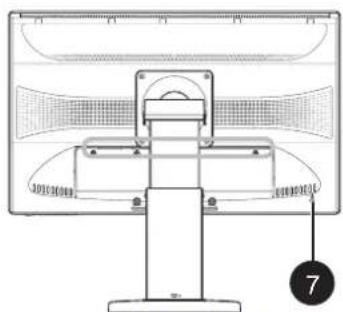

7 Kensington-Steckplatz

Zum physischen Verriegeln des Systems zur Diebstahlverhinderung.

Das Schloss ist separat erhältlich. Wenden Sie sich zum Kauf an Ihren Händler.

KAPITEL 2: Anschließen

ACHTUNG:

Achten Sie darauf, dass Ihr LCD-Display komplett vom Stromnetz getrennt ist, bevor Sie Anschlüsse herstellen oder trennen. Beim Anschließen von Kabeln bei eingeschaltetem Gerät besteht die Gefahr von Stromschlägen und Verletzungen.

2.1 Netzkabel anschließen

1. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des LCD-Bildschirms an.
2. Stecken Sie den Netzstecker in eine passende Steckdose.

AC IN

ACHTUNG:

Beim Ziehen des Netzsteckers fassen Sie grundsätzlich den Stecker selbst. Ziehen Sie nie am Kabel.

Anschließen

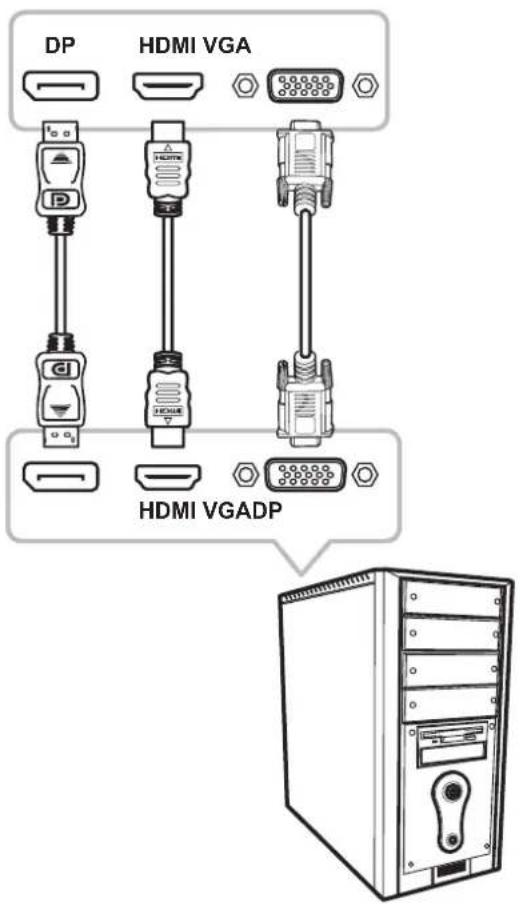

2.2 Signalkabel anschließen

Eingangssignalquellen können mit einem der folgenden Kabel angeschlossen werden:

DP HDMI VGA HDMI VGADP

- DisplayPort

Schließen Sie ein Ende eines DisplayPort-Kabels an den DisplayPort-Anschluss Ihres LCD-Displays an, das andere Ende verbinden Sie mit dem DisplayPort-Ausgang Ihres Computers.

• HDMI

Schließen Sie ein Ende eines HDMI-Kabels an den HDMI-Anschluss Ihres LCD-Displays an, das andere Ende verbinden Sie mit dem HDMI-Anschluss des Computers.

• VGA

Schließen Sie ein Ende eines 15-poligen D-Sub-Kabels an den VGA-Anschluss Ihres LCD-Displays an, das andere Ende verbinden Sie mit dem Ausgang Ihrer Computer-Grafikkarte.

Anschließen

2.3 Audiogeräte anschließen

- Audioeingang

Schließen Sie ein Ende eines Audiokabels an den Audio-Port auf der Rückseite des LCD-Displays an; das andere Ende verbinden Sie mit dem Audio-Port Ihres Computers.

AUDIO IN Audio Out

- Audioausgang

Verbinden Sie einen Kopfhörer mit dem Kopfhöreranschluss des LCD-Displays.

1. Rufen Sie mit der MENU-Taste das OSD-Fenster auf.

Während der HDMI/ DisplayPort-Eingabe wird Bildeinstellungen deaktiviert und ausgegraut. Contrast 78 - Brightness 90 - Color Temp. 9300 6500 5500 USB Auto Adjust Color Adjust Untermenü Menüoption 1920x1080 60Hz

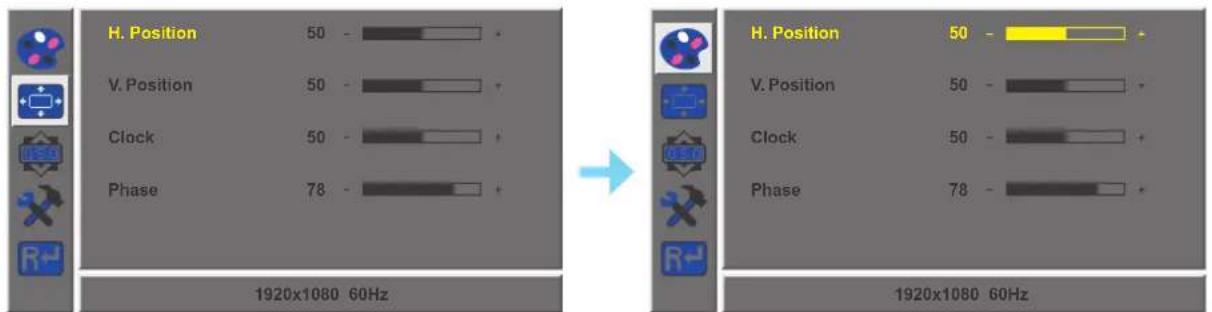

1. Wählen Sie mit der Taste ◀ oder ▶ ein Menü und drücken Sie zum Aufrufen des ausgewählten Menüs MENU.

H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 1920x1080 60Hz H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 1920x1080 60Hz

Ein ausgewähltes Menü wird grau hervorgehoben und der Text der ausgewählten Menüoption wird gelb.

1. Wählen Sie mit der Taste ◀ oder ▶ eine Option und drücken Sie zum Aufrufen des Untermenüs MENU.

H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 1920x1080 60Hz H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 60Hz 1920x1080 60Hz

Der Text der ausgewählten Menüoption oder des Untermenüs wird gelb.

1. Passen Sie die Einstellungen mit der Taste ◀ / ▶ nach Wunsch an.
2. Drücken Sie zum Verlassen des Untermenüs die Taste AUTO.
3. Drücken Sie zum Schließen des OSD-Fensters zweimal die Taste AUTO.

Hinweis: Wenn Sie Einstellungen verändern, werden die Änderungen in folgenden Fällen gespeichert:

• Wenn Sie zu einem anderen Menü wechseln.
• Wenn Sie das OSD-Menü schließen.
• Wenn Sie warten, bis sich das OSD-Menü automatisch ausblendet.

3.2 OSD-Menübaum

Hauptmenü Untermenü Referenz
Farbe Kontrast Siehe	Seite 24.
	Helligkeit
	Farbtemperatur 9300
		6500
		5500
		Benutzer
	Auto-Anpassung
	Farbanpassung
Bild H. Position Siehe	Seite 25.
	V. Position
	Takt
	Phase
OSD Sprache English	Siehe Seite 26.
		Français
		Deutsch
		Italiano
		Русский
		Spanisch
		Portugiesisch
		日本語
		한국어
		繁體中文
		簡体中文
		Polski
	H. OSD-Position
	V. OSD-Position
	OSD-Anzeigezeit
	Transparenz

OSD-Menü

Hauptmenü Untermenü Referenz
Sonstiges Modus PC	Siehe Seite 27.
		Lebendig
		Film
	Audiolautstärke
	Signalquelle VGA
		HDMI
		DP
	Bildformat 16:9
		AUTO
		4:3
	Aktiver Kontrast Ein
		Aus
	Übersteuerung Ein
		Aus
	Anti-Blaulicht
	Anti-Burn-In
Zurücksetzen Zurücksetzen Siehe Seite 28.

Hinweis: Einige Menüelemente können nur bei bestimmten Eingangssignalen genutzt werden. Nicht auswählbare Menüelemente werden grau dargestellt.

KAPITEL 4: EINSTELLUNG DER LCD-ANZEIGE

4.1 Farbeinstellungen

1. Rufen Sie mit der MENU-Taste das OSD-Fenster auf.
2. Wählen Sie mit der Taste ◀ oder ▶ die Option 🎨 und drücken Sie zum Aufrufen des Farbe-Menüs MENU.

1. Wählen Sie mit der Taste ◀ oder ▶ eine Option und drücken Sie zum Aufrufen des Untermenüs MENU.

Element Funktion Bedienung Bereich
Kontrast Zum Anpassen des Kontrastes zwischen hellen und dunklen Bildelementen.		Passen Sie den Wert mit der Taste ◀ oder ▶ nach Wunsch an.	0 – 100
Helligkeit	Stellt die Helligkeit (Leuchtkraft) des angezeigten Bildes ein.
Farbtemperatur (Farbtemperatur)	Hier finden Sie unterschiedliche Einstellungen zur Farbanpassung.	Wählen Sie die gewünschte Einstellung mit den Tasten ◀ oder ▶.	930065005500Benutzer
	Die Farbtemperatur können Sie auf folgende Werte einstellen:9300– Bei dieser Farbtemperatur erreichen Sie eine leicht bläuliche, kühlere Darstellung.6500– Eine Standard-Farbtemperatur zum allgemeinen Einsatz unter normalen Umgebungslichtbedingungen.5500– Diese Farbtemperatur sorgt für ein leicht rötliches, wärmeres Bild.Benutzer– Ermöglicht Nutzern die Einstellung der Werte für Rot, Grün und Blau nach ihrem persönlichen Geschmack festlegen.a. Wählen Sie BENUTZER und drücken Sie MENU.b. Wählen Sie mit ◀ oder ▶ die Farbe, die Sie anpassen möchten. Drücken Sie dann zum Aufrufen des Untermenus MENU.c. Passen Sie mit ◀ oder ▶ den Wert (0 – 255) an.Hinweis: Mit der Rücksetzen-Funktion setzen Sie die Farbeinstellungen wieder auf die Werksvorgaben zurück.
Auto-Anpassung	Optimiert die Bildanzeige automatisch.Hinweis: Diese Menüoption ist nur verfügbar, wenn die Eingangsquelle VGA ist.	Mit der Taste MENU führen Sie die Funktion aus.	-
Farbanpassung Führt einen Weißabgleich durch und passt die Farbeinstellungen entsprechend an.Hinweis: Diese Menüoption ist nur verfügbar, wenn die Eingangsquelle VGA ist.			-

EINSTELLUNG DER LCD-ANZEIGE

4.2 Bildeinstellungen

Hinweis: Dieses Menü ist nur verfügbar, wenn die Eingangsquelle VGA ist.

1. Rufen Sie mit der MENU-Taste das OSD-Fenster auf.
2. Wählen Sie mit der Taste ◀ oder ▶ die Option 📋 und drücken Sie zum Aufrufen des Bild-Menüs MENU.

H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 1920x1080 60Hz H. Position 50 - V. Position 50 - Clock 50 - Phase 78 - 1920x1080 60Hz

1. Wählen Sie mit der Taste ◀ oder ▶ eine Option und drücken Sie zum Aufrufen des Untermenüs MENU.

Element Funktion Bedienung Bereich
H. Position (Horizontalposition)	Verschiebt das Bild nach links oder rechts.	Passen Sie den Wert mit der Taste ◀ oder ▶ nach Wunsch an.	0 – 100
V. Position (Verticalposition)	Verschiebt das Bild nach oben oder unten.
Takt Zur Synchronisierung der Bildfrequenz mit dem jeweiligen Eingangssignal.
Phase Zur Anpassung der Bildphase an das jeweilige Eingangssignal.

EINSTELLUNG DER LCD-ANZEIGE

4.3 OSD-Einstellungen

1. Rufen Sie mit der MENU-Taste das OSD-Fenster auf.
2. Wählen Sie mit der Taste ◀ oder ▶ die Option 📄 und drücken Sie zum Aufrufen des OSD-Menüs MENU.

Language English OSD H. Pos. 50 - OSD V. Pos. 50 - OSD Timer 10 - Transparency 0 - 1920x1080 60Hz Language English OSD H. Pos. 50 - OSD V. Pos. 50 - OSD Timer 10 - Transparency 0 -

1. Wählen Sie mit der Taste ◀ oder ▶ eine Option und drücken Sie zum Aufrufen des Untermenüs MENU.

Element Funktion Bedienung Bereich
Sprache Zur Auswahl der für Bildschirmmenüs verwendeten Sprache.		Wählen Sie die gewünschte Einstellung mit den Tasten ◀ oder ▶.	EnglishFrançaisDeutschItalianoРусскийSpanischPortugiesisch日本語한국어繁體中文简体中文Polski
H. OSD-Position (Horizontalposition)	Verschiebt das OSD-Menü nach links oder rechts.	Passen Sie den Wert mit der Taste ◀ oder ▶ nach Wunsch an.	0 – 100
V. OSD-Position (Vertikalposition)	Verschiebt das OSD-Menü nach oben oder unten.
OSD-Anzeigezeit Leg	gt fest, wie lange (in Sekunden) das OSD-Menü angezeigt wird. Nach Ablauf der Zeit wird das OSD-Menü automatisch ausgeblendet.		5 – 60
Transparenz Legt die Transparenz (Durchsichtigkeit) des OSD-Menüs fest.			0 – 4

EINSTELLUNG DER LCD-ANZEIGE

4.4 Sonstige Einstellungen

1. Rufen Sie mit der MENU-Taste das OSD-Fenster auf.
2. Wählen Sie mit der Taste ◀ oder ▶ die Option ✕ und drücken Sie zum Aufrufen des Sonstiges-Menüs MENU.

Mode PC VIVID Movie Audio Volume 50 - Signal Source VGA HDMI D P Aspect Ratio 16 : 9 AUTO 4 : 3 Active Contrast On Off 1920x1080 60Hz

Mode PC VIVID Movie Audio Volume 50 - Signal Source VGA HDMI D P Aspect Ratio 16 : 9 AUTO 4 : 3 Active Contrast On Off 1920x1080 60Hz

1. Wählen Sie mit der Taste ◀ oder ▶ eine Option und drücken Sie zum Aufrufen des Untermenüs MENU.

Element Funktion Bedienung Bereich
Modus Wählt den	Anzeigemodus. Wählen Sie die	gewünschte Einstellung mit den Tasten ◀ oder ▶.	PCLebendigFilm
Audiolautstärke	Regelt die Lautstärke der integrierten Lautsprecher.	Passen Sie den Wert mit der Taste ◀ oder ▶ nach Wunsch an.	0 – 100
Signalquelle	Zum Umschalten der Quelle.	Wählen Sie die gewünschte Einstellung mit den Tasten ◀ oder ▶.	VGAHDMIDP
Bildformat	Zum Anpassen des Bildformates.		16:9AUTO4:3
Aktiver Kontrast P	Passt den Bildkontrast automatisch entsprechend der Szene an.Hinweis: Falls diese Funktion auf Ein gesetzt ist, wird, Farbe > Helligkeit/Kontrast ausgegraft.		EinAus
Übersteuerung	Verbessert die Monitorreaktionszeit.		EinAus
Anti-Blaulicht	Aktiviert/deaktiviert die Blaulichtfilter-Funktion. Bei Aktivierung verringert sich die Menge des am Bildschirm angezeigten blauen Lichts, was Nutzern ein komfortables Betrachtungserlebnis durch Verringerung der Augenbeanspruchung bei langfristiger Benutzung ermöglicht.		0 – 100
Anti-Burn-In	AktivierenSchaltet die Anti-Burn-inTM-Funktion ein und aus.		EinAus
	INTERVALL (STUNDEN)Wählt die Zeitspanne (in Stunden) bis zum Einsetzen der Anti-Burn-inTM-Funktion fest.		4568

EINSTELLUNG DER LCD-ANZEIGE

4.5 Einstellungen zurücksetzen

1. Rufen Sie mit der MENU-Taste das OSD-Fenster auf.
2. Wählen Sie mit der Taste ◀ oder ▶ die Option 📁 und drücken Sie zum Aufrufen des Zurücksetzen-Menüs MENU.

Reset 1920x1080 60Hz Reset 1920x1080 60Hz

1. Drücken Sie zum Rücksetzen Ihres Gerätes auf die Werkseinstellungen die MENU-Taste.

KAPITEL 5: Anhang

5.1 Warnmeldungen

Prüfen Sie Folgendes, wenn diese Warnmeldungen erscheinen.

Warnmeldungen Ursache Lösung
	Auflösung oder Bildschirmaktualisierungsrate der Computer-Grafikkarte befinden sich außerhalb des zulässigen Bereiches.	√ Ändern Sie Auflösung oder Bildschirmaktualisierungsrate der Grafikkarte entsprechend.
	Das LCD-Display erkennt kein Eingangssignal.	√ Prüfen Sie, ob die Quelle eingeschaltet ist.√ Vergewissern Sie sich, dass das Signalkabel richtig angeschlossen ist.√ Schauen Sie nach, ob die Anschlussstifte im Stecker verbogen oder gebrochen sind.
	Diese Warnmeldung erscheint nur, wenn die Menüfunktionseinstellung das erste Mal geändert wird.	√ Drücken Sie zum Fortsetzen der Einstellungsänderungen die Enter-Taste oder drücken Sie zum Deaktivieren der Einstellungsänderungen die Abbrechen-Taste.♦ Hinweis: Der Vorgang kann je nach Produktmodell variieren.

5.2 Fehlerbehebung

Probleme Mögliche	Ursache und Lösung
Kein Bild.• LED-Anzeige ist AUS.	Vergewissern Sie sich, dass das LCD-Display eingeschaltet ist.Überzeugen Sie sich davon, dass das Netzkabel richtig an den Netzanschluss des Gerätes angeschlossen ist.Prüfen Sie, ob der Netzstecker in der Steckdose sitzt und bis zum Anschlag eingesteckt wurde.
LED-Anzeige ist grün.	Prüfen Sie, ob der Computer eingeschaltet ist.Der Computer befindet sich eventuell im Bereitschaftsmodus. Zum „Aufwecken“ bewegen Sie die Maus oder drücken die Strg-Taste.
Die Bildposition ist nicht korrekt.	Passen Sie beim VGA-Eingang die Einstellungen H. Position und H. Position im Menü Bild ( [ZWDS] ) (siehe Seite 25).
Texte werden verschwommen dargestellt.	Gehen Sie bei einem VGA-Eingang wie folgt vor:Drücken Sie zur automatischen Anpassung des Displays die Taste AUTOgedrückt (siehe „Auto-Taste (AUTO)“ auf Seite 16).Passen Sie die Einstellungen Takt und Phase im Menü Bild ( ) an (siehe Seite 25).
Im Bild sind rote, blaue, grüne oder weiße Punkte zu sehen.	Ein LCD-Bildschirm besteht aus Millionen winziger Transistoren. Bei dieser riesigen Anzahl kann es vorkommen, dass einige wenige Transistoren nicht richtig funktionieren und dunkle oder helle Punkte verursachen. Dies ist ein Effekt, der die LCD-Technologie sehr häufig begleitet und nicht als Fehler angesehen werden sollte.
Kein Ton.	Schauen Sie nach, ob die Lautstärke auf 0 eingestellt ist (siehe Seite 15).Prüfen Sie, ob im Menü Sonstiges ( [IMAGE] ) die Einstellung Audio Lautstärke auf 0 gesetzt ist (siehe Seite 27).Bei VGA-Eingang prüfen Sie bitte die Audioeinstellungen des externen Gerätes.
Kondenswasser bildet sich auf dem LCD-Display.	Dies kann vorkommen, wenn sich das LCD-Display erwärmt – zum Beispiel dann, wenn Sie es aus einem kälteren Raum in einen wesentlich wärmeren Raum bringen. Schalten Sie das LCD-Display erst dann wieder ein, wenn das Kondenswasser vollständig verschwunden ist.
Leichte Nachbilder eines lange angezeigten Bildes sind auf dem Bildschirm zu sehen.	Schalten Sie das LCD-Display längere Zeit komplett ab.Lassen Sie längere Zeit einen Bildschirmschoner oder abwechselnd komplett weiße und schwarze Bilder anzeigen.

Anhang

5.3 LCD-Display transportieren

Wenn Sie Ihr LCD-Display transportieren oder zur Reparatur einschicken möchten, nutzen Sie am besten die Originalverpackung.

1. Nehmen Sie die Basis ab.

a. Legen Sie das LCD-Display mit der Bildschirmseite nach unten auf einen gepolsterten Untergrund.
b. Drehen Sie die Schraube zum Entfernen gegen den Uhrzeigersinn und nehmen Sie die Basis ab.
c. Drehen Sie den Ständerarm um 90° im Uhrzeigersinn.

1. Stecken Sie das LCD-Display in seine Originalverpackung.
2. Stützen Sie den LCD-Bildschirm an der Ober- und Unterseite mit den beiden Hartschaumkissen; dies bietet zusätzlichen Schutz.
3. Legen Sie das LCD-Display mit der Bildschirmseite nach unten in den Karton.

Anhang

1. Platzieren Sie die Basis im vorgesehenen Bereich.

2. Legen Sie sämtliches Zubehör (bei Bedarf) an die vorgesehenen Stellen.

3. Schließen Sie den Karton, kleben Sie ihn zu.

LH-22 LH-24 LH-27

Hinweis:

• Wir empfehlen, die Originalverpackung zu verwenden.
• Achten Sie beim Verpacken darauf, das LCD-Display vorsichtig im Karton zu platzieren und den Glasbildschirm vor Berührung mit Gegenständen zu schützen.

KAPITEL 6: Technische Daten

6.1 Technische Daten des Anzeigegerätes

LH-22 LH-24 LH-27

Panel Panel Type LED	-Backlit TFT LCD	(TN Technology)	LED-Backlit TFT LCD (IPS Technology)	LED-Backlit TFT LCD (IPS Technology)
	Panel Size 21.5" 23.8" 27.0"
	Max. Resolution FHD 1920 x 1080 FHD 1920 x 1080		FHD 1920 x 1080
	Pixel Pitch 0.248 mm 0.275 mm 0.314 mm
	Brightness 300 cd/m	^2	270 cd/ m^2	250 cd/ m^2
	Contrast Ratio 20,000,000:1 (DCR) 20,000,000:1 (DCR)
	Viewing Angle (H/V)	170°/160°	178°/178°	178°/178°
	Display Colour 16.7M	16.7M	16.7M
	Response Time	3 ms	5 ms	5 ms
Frequency (H/V)	H Freq.	30 kHz-83 kHz	30 kHz-83 kHz	30 kHz-83 kHz
	V Freq.	56 Hz-75 Hz	56 Hz-75 Hz	56 Hz-75 Hz
Input	DisplayPort	x 1	x 1	x 1
	HDMI	1.3 x 1	1.3 x 1	1.3 x 1
	VGA	15-Pin D-Sub x 1	15-Pin D-Sub x 1	15-Pin D-Sub x 1
Audio	Audio In	Stereo Audio Jack (3.5 mm)	Stereo Audio Jack (3.5 mm)	Stereo Audio Jack (3.5 mm)
	Audio Out	Stereo Audio Jack (3.5 mm)	Stereo Audio Jack (3.5 mm)	Stereo Audio Jack (3.5 mm)
	Internal Speaker	2W x 2	2W x 2	2W x 2
Power	Power Supply	Internal	Internal	Internal
	Power Requirements	AC 100-240V, 50/60 Hz	AC 100-240V, 50/60 Hz	AC 100-240V, 50/60 Hz
	On Mode	16W (On)	18W (On)	17W (On)
	Standby Mode	< 0.5W	< 0.5W	< 0.5W
	Off Mode	< 0.3W	< 0.3W	< 0.3W
Operating Conditions	Temperature	5°C-35°C (41°F-95°F)	5°C-35°C (41°F-95°F)	0°C-40°C (32°F-104°F)
	Humidity	20%-85% (non-condensing)	20%-85% (non-condensing)	10%-85% (non-condensing)
Storage Conditions	Temperature	-20°C-60°C (-4°F-140°F)	-20°C-60°C (-4°F-140°F)	-20°C-60°C (-4°F-140°F)
	Humidity	5%-85% (non-condensing)	5%-85% (non-condensing)	5%-85% (non-condensing)
Mounting	VESA FPMPMI	Yes (100 x 100 mm)	Yes (100 x 100 mm)	Yes (100 x 100 mm)
Stand	Tilt	-5° to 20°	-5° to 20°	-5° to 20°
	Pivot	0° to 90°	0° to 90°	0° to 90°
	Swivel	± 170°	± 170°	± 160°
	Height Adjustment	0-100 mm	0-100 mm	0-130 mm
Security	Kensington Security Slot	Yes	Yes	Yes
Dimensions	w/ base (W x H x D)	511.0 x 465.6 x 204.0 mm (20.1" x 18.3" x 8.0")	555.0 x 512.0 x 204.0 mm (21.9" x 20.2" x 8.0")	612.0 x 517.0 x 243.0 mm (24.1" x 20.4" x 9.6")
	Packaging (W x H x D)	565.0 x 377.0 x 149.0 mm (22.2" x 14.8" x 5.9")	628.0 x 423.0 x 166.0 mm (24.7" x 16.7" x 6.5")	701.0 x 457.0 x 196.0 mm (27.6" x 18.0" x 7.7")
Weight	w/ base	4.6 kg (10.1 lb)	4.9 kg (10.8 lb)	6.2 kg (13.6 lb)
	Packaging 6.2 kg (13.6 b)	6.5 kg (14.3 b)	8.0 kg (17.6 b)

Hinweis: Änderungen sämtlicher technischen Daten sind vorbehalten.

Technische Daten

6.2 Display-Abmessungen

LH-22

LH-24

Technische Daten

LH-27

AG Neovo
