BEDIENUNGSANLEITUNG X-19EW AG Neovo

X-15E, X-17E & X-19E Display mit

LED-Hintergrundbeleuchtung

displays.agneovo.com

Bedienungsanleitung

Inhalt

Sicherheitsinformationen

Federal Communications Commission- (FCC) Hinweis (nur USA) 4

WEEE....4

Vorsichtsmaßnahmen

Hinweis....5

Wichtige Hinweise zur Aufstellung 5

Wichtige Hinweise zum Betrieb....6

Reinigung und Wartung......6

Hinweise zu LCD-Displays 7

Kapitel 1: Produktbeschreibung

1.1 Lieferumfang 8
1.2 Vorbereitungen zur Wandmontage....9

1.2.1 Wandmontage 9
1.2.2 Fuß abnehmen....9

1.3 LCD-Display – Überblick 10

1.3.1 Frontansicht und Bedientasten.... 10
1.3.2 Rückansicht....11

Kapitel 2: Anschließen

2.1 Stromversorgung anschließen 12
2.2 Signalkabel anschließen 13

2.2.1 Computer anschließen 13

Mit VGA-Kabeln 13
Mit DVI-Kabeln....13
DisplayPort-Kabel verwenden....14
Audiogeräte anschließen 14

2.2.2 Videogerät anschließen....15

Mit HDMI-Kabeln....15

Kapitel 3: LCD-Display verwenden

3.1 Einschalten.... 16
3.2 Eingangssignal wählen....16
3.3 Lautstärke einstellen 17
3.4 OSD-Menü sperren 17
3.5 Bild-im-Bild (BiB) verwenden....18

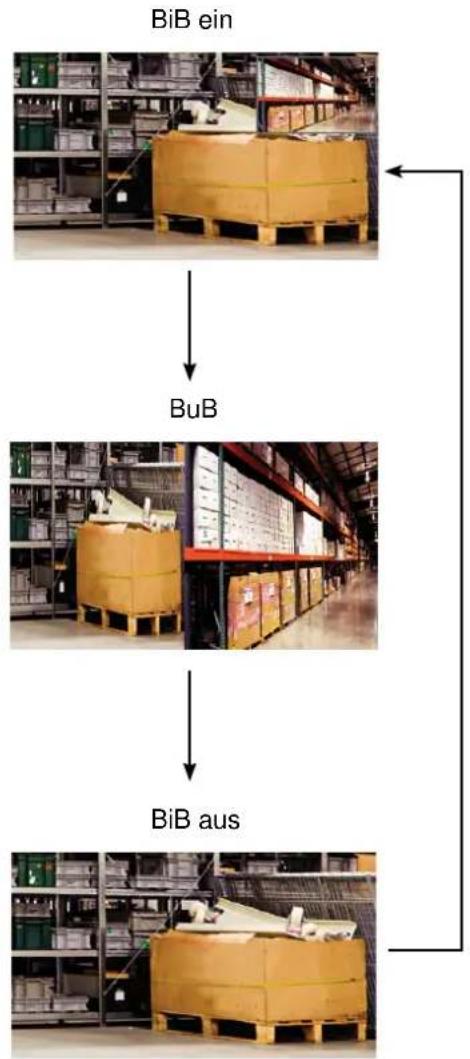

3.5.1 BiB-Optionen....18

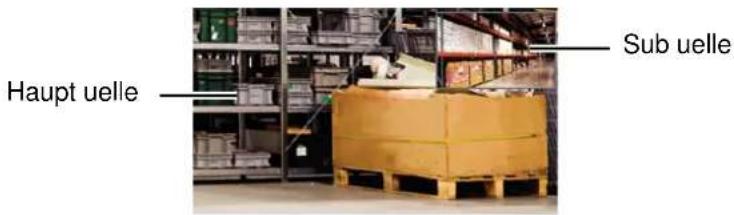

3.5.2 BiB tauschen 19

3.6 Auto-Anpassung verwenden 19

Kapitel 4: OSD-Menü

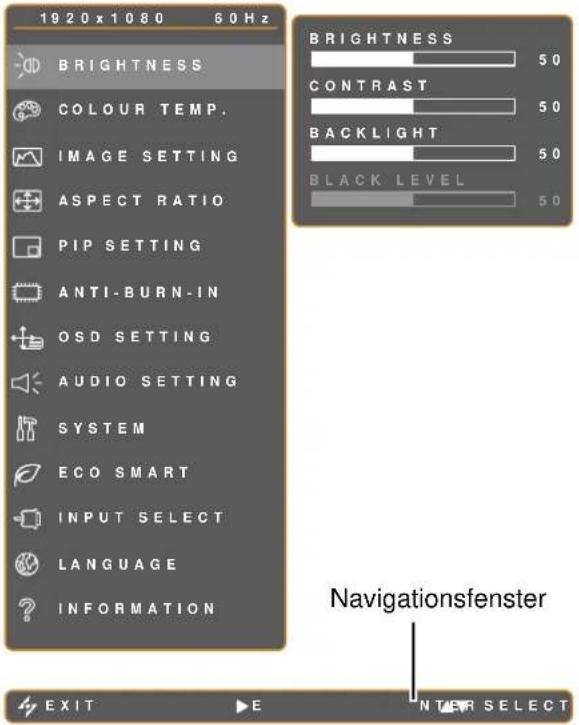

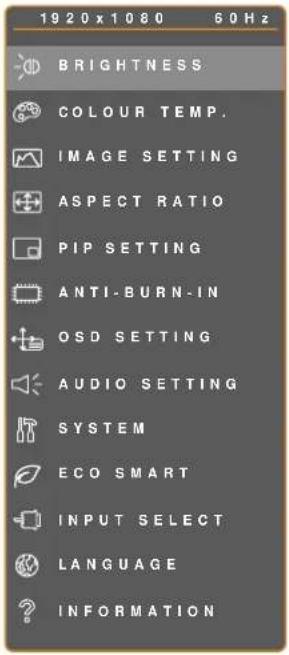

4.1 OSD-Menü verwenden....20

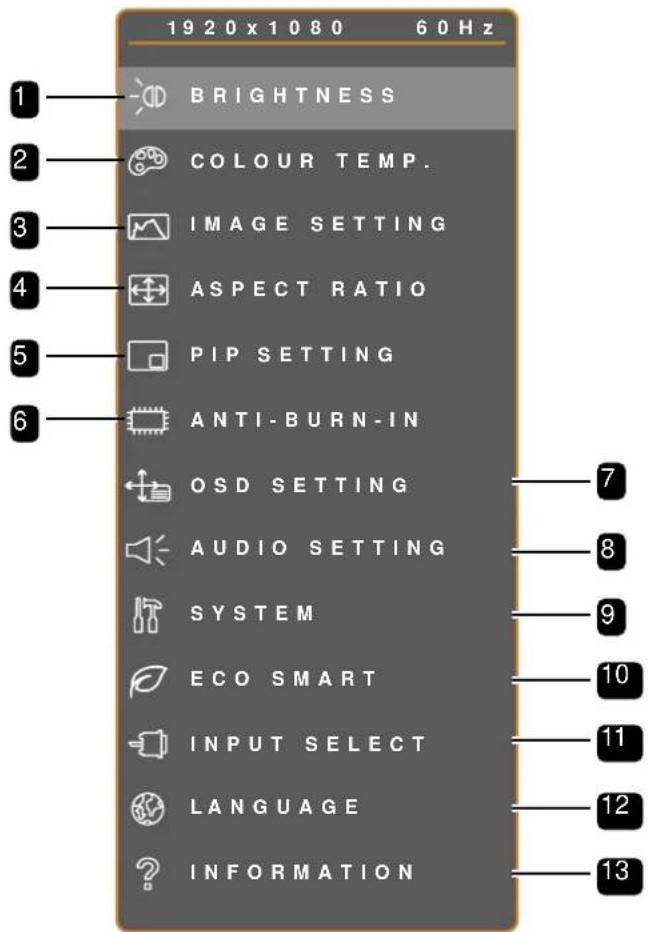

4.2 OSD-Menübaum 22

Inhalt

Kapitel 5: EINSTELLUNG DER LCD-ANZEIGE

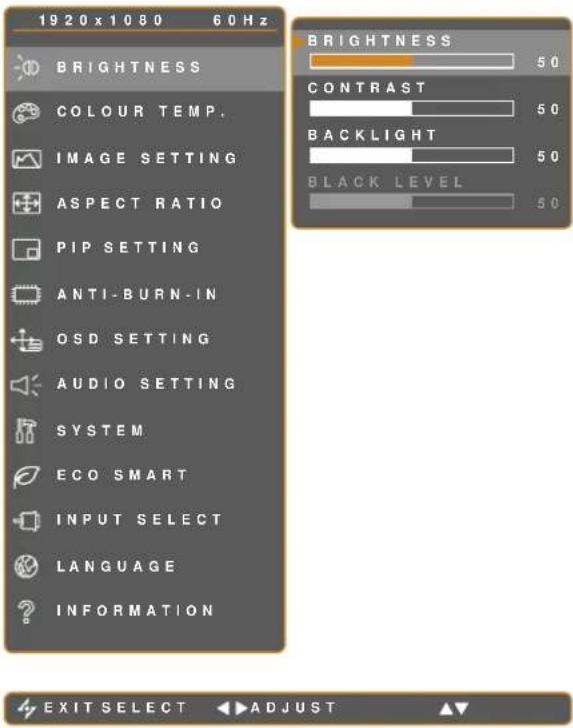

5.1 HELLIGKEIT 25

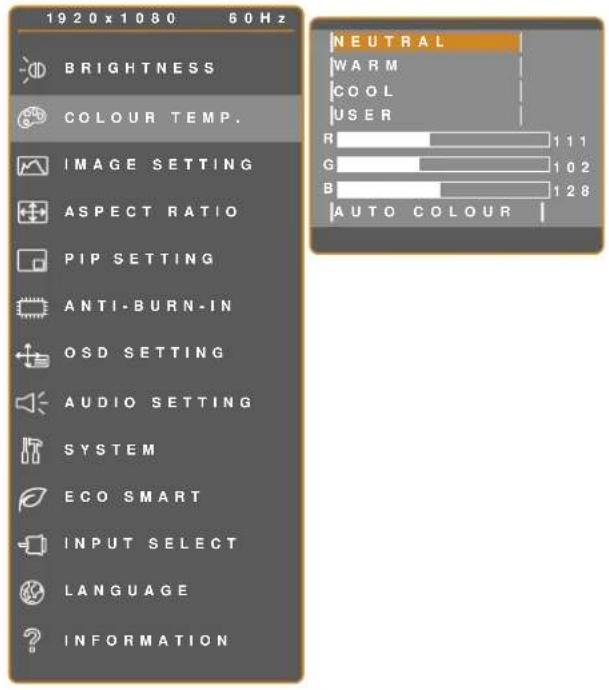

5.2 Farbtemperatur....27
5.3 Bildeinstellungen 28

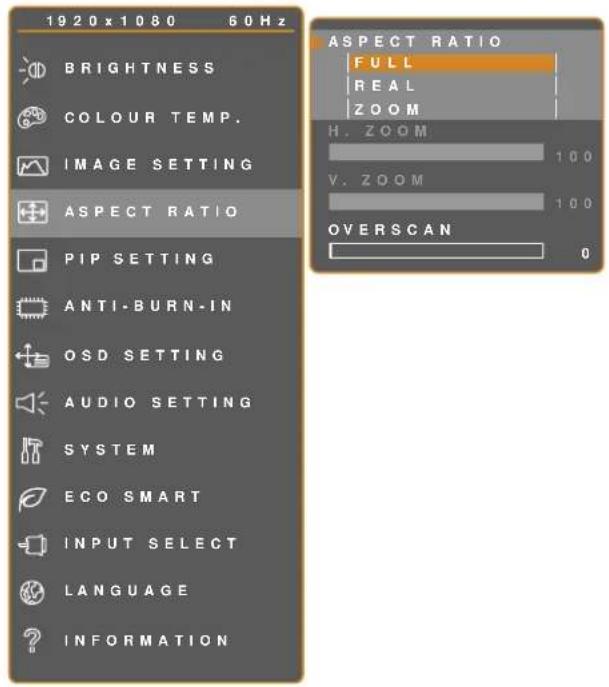

5.4 Bildformat 31

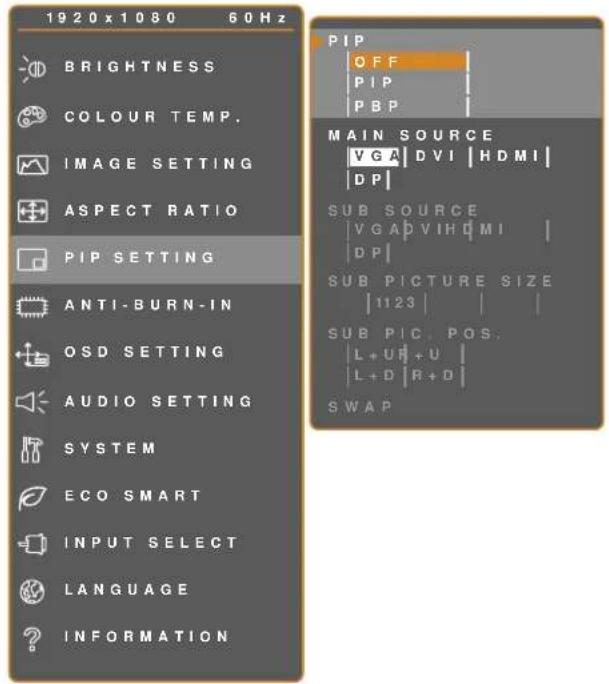

5.5 BIB-EINSTELLUNGEN 32

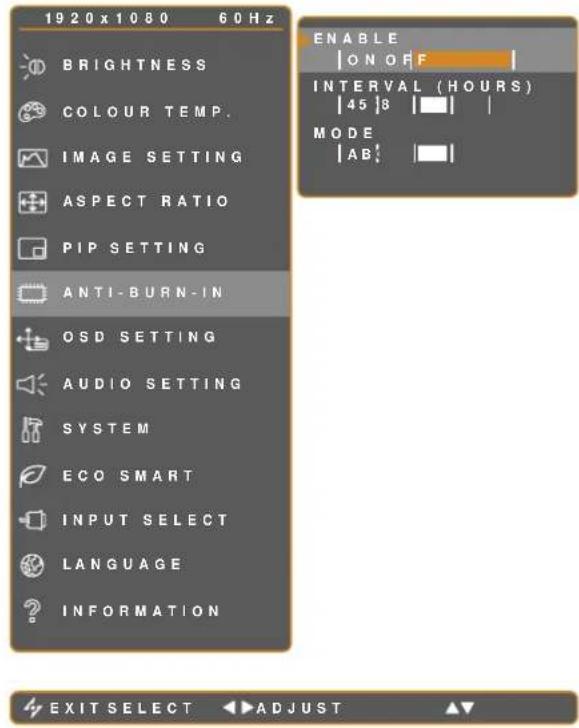

5.6 ANTI-BURN-IN 34

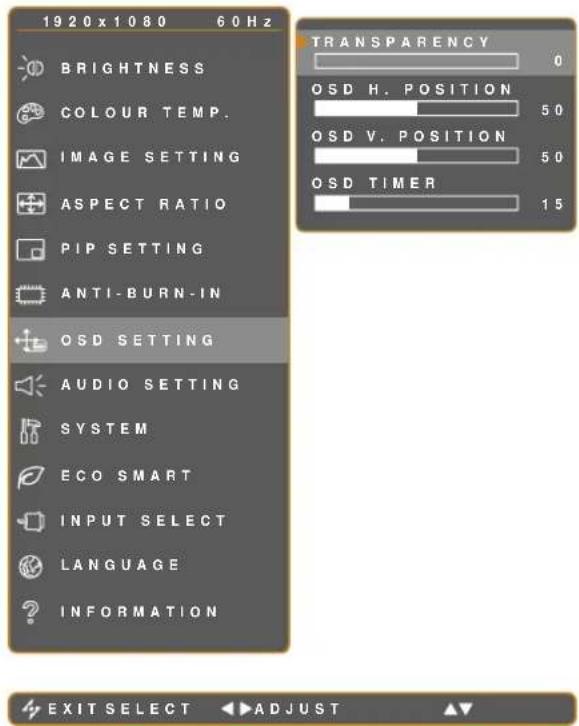

5.7 OSD-EINSTELLUNGEN 35

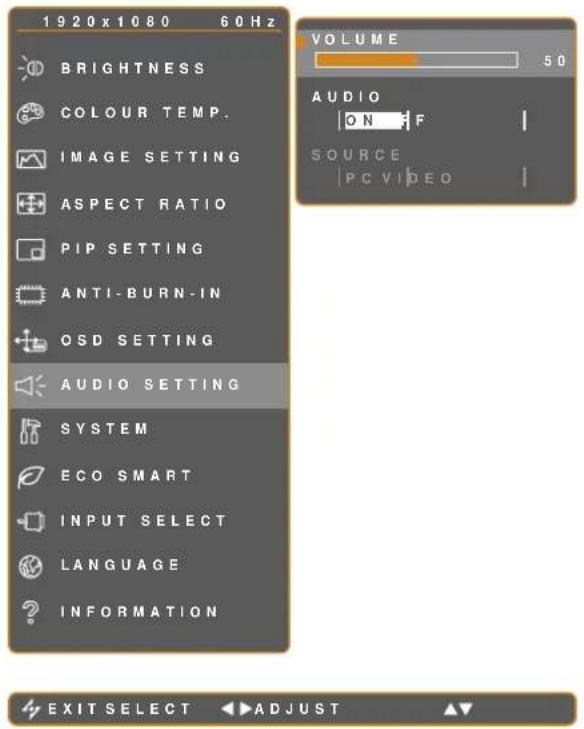

5.8 AUDIOEINSTELLUNGEN 36
5.9 System 37

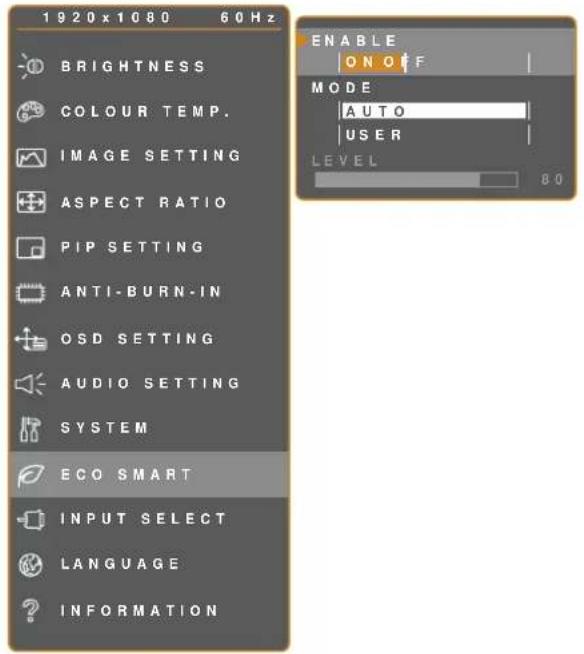

5.10 EcoSmart....39

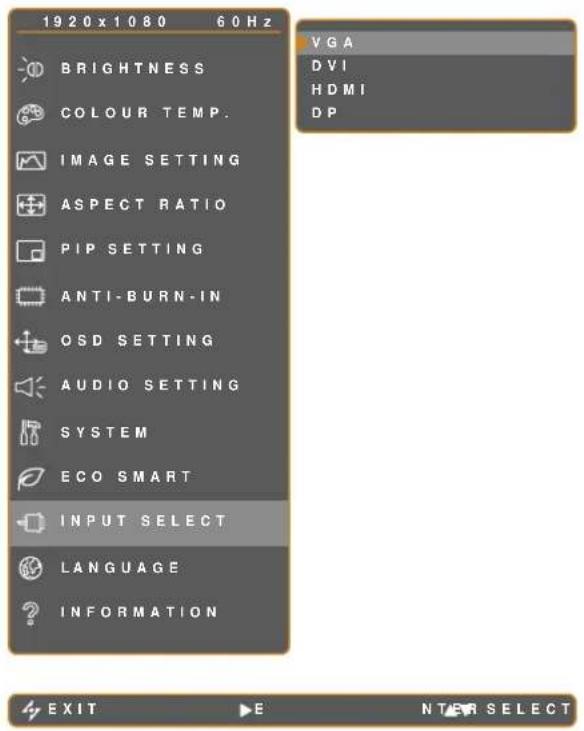

5.11 EINGANGSWAHL 40

Kapitel 6: Anhang

6.1 Warnmeldungen 41
6.2 Fehlerbehebung 42

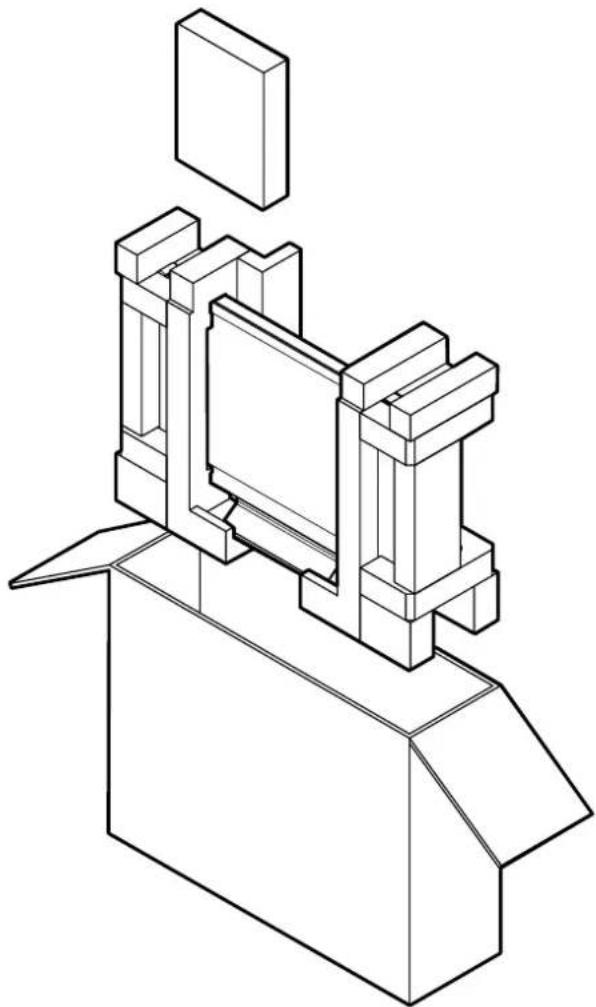

6.3 LCD-Display transportieren 44

Kapitel 7: Technische Daten

7.1 Technische Daten des Anzeigegerätes 45

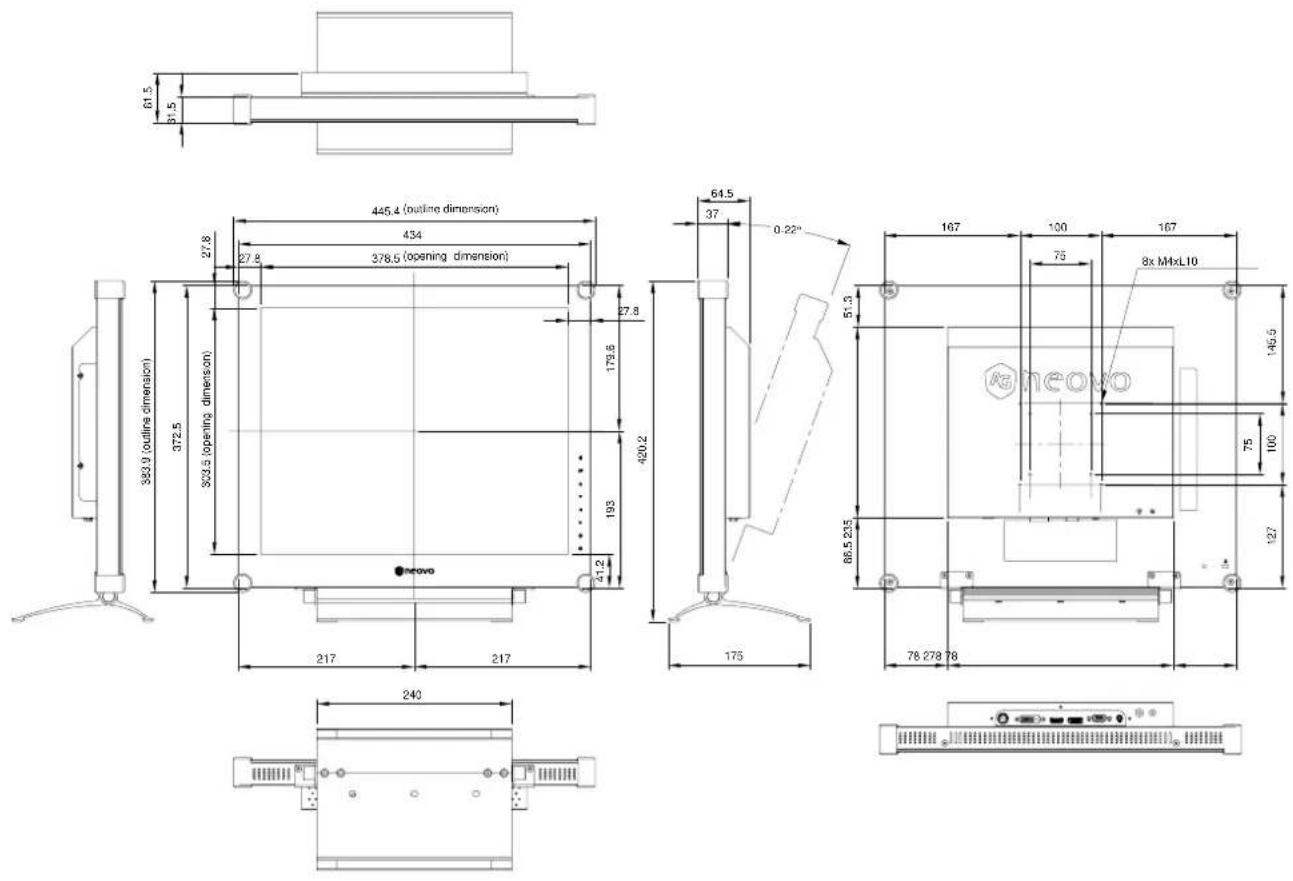

7.2 Display-Abmessungen 46

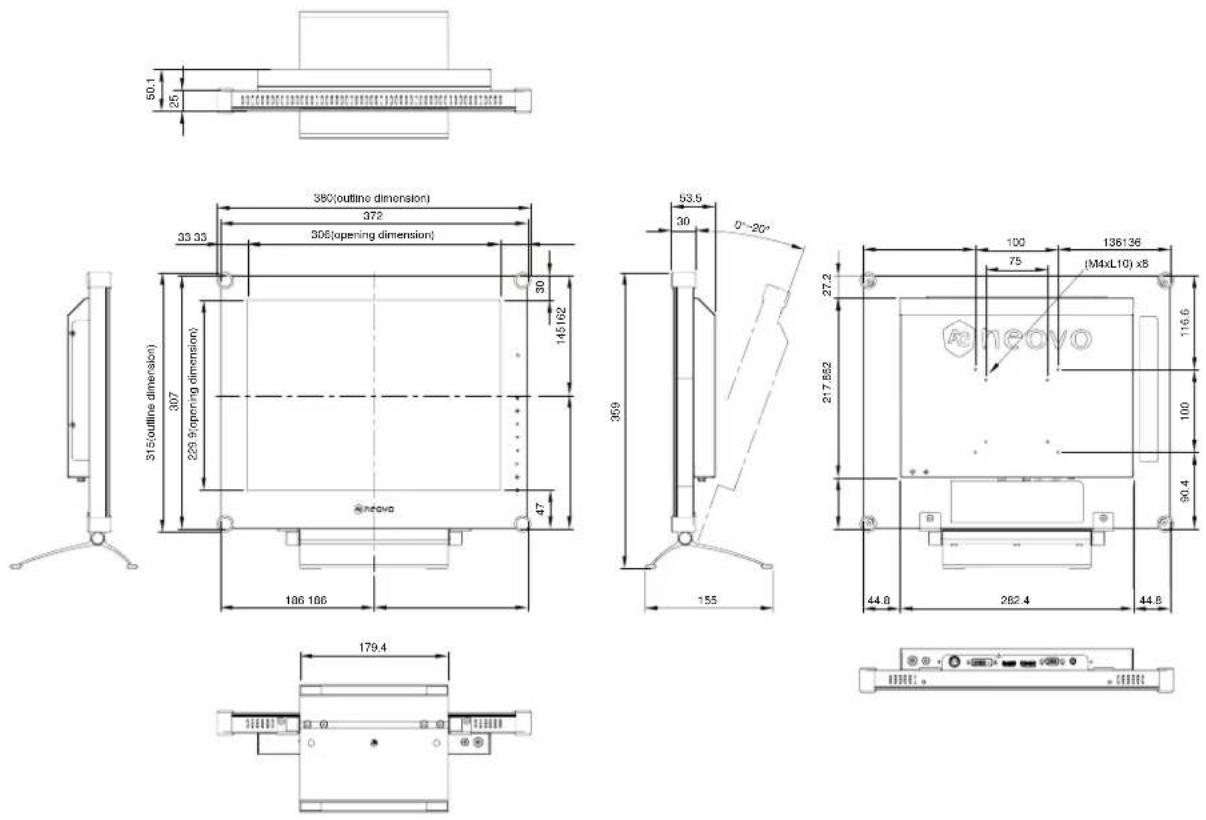

7.2.1 X-15E-Abmessungen 46
7.2.2 X-17E-Abmessungen 46
7.2.3 X-19E-Abmessungen 47

Sicherheitshinweise

ederal Communications Commission- CC inweis nur USA

X-19E

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen um angemessenen Schutz gegen St rungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt verwendet und kann Hochfre uenzenergie abstrahlen und kann – falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet – St rungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet dass es in bestimmten Installationen nicht zu St rungen kommt. Falls diese Ausrüstung St rungen des Radio- oder Fernsehempfangs verursachen sollte was leicht durch Aus- und Einschalten der Ausrüstung herausgefunden werden kann wird dem Anwender empfohlen die St rung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen

Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).

Vergr ßern des Abstands zwischen Gerät und Empfänger.

Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.

Hinzuziehen des Händlers oder eines erfahrenen Radio- Fernsehtechnikers.

Nicht ausdrücklich von der für die Konformität verantwortlichen Partei zugelassene nderungen oder Modifikationen k nnen die Berechtigung des Nutzers zur Bedienung des Gerätes erl schen lassen.

Verwenden Sie beim Anschließen dieses Displays an ein Computergerät nur ein mit dem Display geliefertes HF-geschirmtes Kabel.

Setzen Sie dieses Gerät zur Vermeidung von Schäden die Brände und Stromschläge verursachen können keinem Regen oder übermäßiger Feuchtigkeit aus.

Dieses Digitalgerät der Klasse B erfüllt sämtliche Anforderungen der Canadian Interference-Causing Equipment Regulation.

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen (1) Dieses Gerät darf keine St rungen verursachen und 2) dieses Gerät muss egliche empfangenen St rungen hinnehmen einschließlich St rungen die zu unbeabsichtigtem Betrieb führen k nnen.

EEE

Informationen für Anwender innerhalb der europäischen Union

Dieses Symbol am Produkt oder an seiner Verpackung besagt dass dieses Produkt zum Ende seiner Einsatzzeit nicht mit dem regulären Hausmüll entsorgt werden darf. Bitte vergessen Sie nicht dass es Ihnen obliegt elektronische Altgeräte bei geeigneten Recycling- oder Sammelstellen abzugeben. So leisten Sie einen wichtigen Beitrag zum Schutz unserer natürlichen Ressourcen. In sämtlichen EU-Ländern stehen spezielle Sammelstellen zum Recycling elektrischer und elektronischer Altgeräte zur Verfügung. Informationen zu geeigneten Sammelstellen in Ihrer Nähe erhalten Sie bei Ihrer Stadtverwaltung bei rtlichen Entsorgungsunternehmen oder beim Händler bei dem Sie das Produkt erworben haben.

Vorsichtsmaßnahmen

In dieser Anleitung verwendete Symbole

	Dieses Symbol weist auf m gliche Gefährdungen hin die zu Verletzungen oder Beschädigungen des Gerätes führen k nnen.
	Dieses Symbol weist auf wichtige Betriebs- oder Wartungshinweise hin.

inweis

Lesen Sie diese Bedienungsanleitung aufmerksam durch bevor Sie Ihr LCD-Display benutzen. Bewahren Sie die Anleitung auf damit Sie später darin nachlesen können.

Die in diese Bedienungsanleitung erwähnten technischen Daten und weitere Angaben dienen lediglich Referenzzwecken. Sämtliche Angaben k nnen sich ohne Vorankündigung ändern. Aktualisierte Inhalte k nnen Sie über unsere Internetseiten unter displays agneovo com herunterladen.

ur Online-Registrierung besuchen Sie bitte displays agneovo com.

Verzichten Sie zu Ihrem eigenen Vorteil auf die Entfernung sämtlicher Aufkleber vom LCD-Bildschirm. Andernfalls k nnen sich negative Auswirkungen auf die Garantiezeit ergeben.

ichtige inweise u r Aufstellung

	Stellen Sie das LCD-Display nicht in der Nähe von Wärme uellen wie Heizungen Entlüftungs ffnungen und nicht im prallen Sonnenlicht auf.
	Decken Sie keinerlei Belüftungs ffnungen im Gehäuse ab.
	Stellen Sie Ihr LCD-Display auf einer stabilen Unterlage auf. Achten Sie darauf dass das Gerät keinen Vibrationen oder Stßen ausgesetzt wird.
	Wählen Sie einen gut belüfteten Ort zur Aufstellung Ihres LCD-Displays.
	Stellen Sie das LCD-Display nicht im Freien auf.
	Meiden Sie bei der Aufstellung staubige und feuchte Orte.
	Lassen Sie keine Flüssigkeiten auf oder in das Gerät gelangen stecken Sie keinerlei Gegenstände durch die Belüftungs ffnungen in das LCD-Display. Andernfalls kann es zu Bränden Stromschlägen und schweren Beschädigungen Ihres LCD-Displays kommen.

Vorsichtsmaßnahmen

ichtige inweise u m etrieb

	Nutzen Sie ausschließlich das mit dem LCD-Display gelieferte Netzkabel.
	Die Steckdose sollte sich in unmittelbarer Nähe des LCD-Displays befinden und jederzeit frei zugänglich sein.
	Falls Sie Verlängerungskabel oder Steckdosenleisten zur Stromversorgung Ihres LCD-Displays nutzen achten Sie gut darauf dass die Gesamtleistung sämtlicher angeschlossenen Geräte keinesfalls die zulässige Leistung der Steckdose überschreitet.
	Stellen Sie nichts auf das Netzkabel. Stellen Sie Ihr LCD-Display nicht so auf dass auf das Netzkabel getreten werden kann.
	Falls Sie Ihr LCD-Display auf unbestimmte eit nicht nutzen sollten ziehen Sie immer den Netzstecker aus der Steckdose.
	Wenn Sie den Netzstecker ziehen fassen Sie grundsätzlich den Stecker selbst. iehen Sie nicht am Kabel andernfalls kann es zu Bränden oder Stromschlägen kommen.
	iehen Sie den Netzstecker nicht mit feuchten oder gar nassen Händen berühren Sie das Netzkabel m glichst nicht wenn Sie feuchte Hände haben.

Reinigung und artung

	Ihr LCD-Display ist mit dem speziellen NeoV Optical Glass ausgestattet. Reinigen Sie die Glasflächen und das Gehäuse mit einem weichen Tuch das Sie zuvor mit einer milden Reinigungsl sung angefeuchtet haben.
	Berühren Sie die Glasflächen nicht mit scharfen oder spitzen Gegenständen wie Bleistiften Kugelschreibern oder Schraubendrehern klopfen Sie nicht dagegen. Andernfalls kann es zu unschönen Kratzern in der Glasfläche kommen.
	Versuchen Sie niemals Ihr LCD-Display selbst zu reparieren. Überlassen Sie solche Tätigkeiten grundsätzlich qualifizierten Fachkräften. Beim ffnen des Gehäuses und beim Entfernen von Abdeckungen k nnen Sie sich gefährlichen Spannungen und anderen Risiken aussetzen.

arnung:

Unter folgenden Bedingungen ziehen Sie sofort den Netzstecker

aus der Steckdose und lassen das Gerät von einem Fachmann überprüfen und gegebenenfalls reparieren

• Falls das Netzkabel beschädigt ist.
• Falls das LCD-Display fallen gelassen oder das Gehäuse beschädigt wurde.
• Falls Rauch aus dem LCD-Display austritt oder das Gerät einen ungew hnlichen Geruch von sich gibt.

arnung:

Von der Deckenmontage oder Montage an einer anderen horizontalen Fläche über dem Kopf wird abgeraten.

Von der Anleitung abweichende Installationen k nnen zu unvorhersehbaren Folgen führen insbesondere zu Verletzungen und Sachschäden. Falls bereits eine Montage an der Decke oder an anderen horizontalen Flächen erfolgt sein sollte setzen Sie sich unbedingt mit AG Neovo in Verbindung – mit einiger Sicherheit lässt sich eine befriedigende Lösung finden.

Vorsichtsmaßnahmen

inweise u LCD-Displays

Damit die Leuchtkraft Ihres neuen Bildschirms m glichst lange erhalten bleibt empfehlen wir Ihnen eine m glichst geringe Helligkeitseinstellung dies tut auch Ihren Augen gut wenn Sie in abgedunkelter Umgebung arbeiten.

Da die Leuchtmittel in LCD-Displays im Laufe der eit altern ist es v llig normal dass die Helligkeit der Beleuchtung auf lange Sicht nachlässt.

Falls statische unbewegte Bilder über längere eit angezeigt werden kann sich ein solches Bild dauerhaft im LCD-Display festsetzen. Dieser Effekt ist als eingebranntes Bild bekannt.

Damit es nicht zu eingebrannten Bildern kommt beherzigen Sie bitte die folgenden Hinweise

Nehmen Sie die n tigen Einstellungen vor damit sich das LCD-Display nach einigen Minuten von selbst abschaltet wenn Sie nicht damit arbeiten.

Nutzen Sie einen Bildschirmschoner, der bewegte oder wechselnde Grafiken oder ein konstant weißes Bild anzeigt.

Wechseln Sie Ihr Desktop-Hintergrundbild regelmäßig.

Stellen Sie die Helligkeit Ihres LCD-Displays m glichst gering ein.

Schalten Sie das LCD-Display aus wenn Sie es nicht benutzen.

Falls es dennoch zu eingebrannten Bildern gekommen ist

Schalten Sie das LCD-Display längere eit komplett ab. Längere eit bedeutet hier Mehrere Stunden bis mehrere Tage.

Stellen Sie einen Bildschirmschoner ein lassen Sie diesen über längere eit laufen.

Lassen Sie längere eit abwechselnd ein komplett weißes und schwarzes Bild anzeigen.

Wenn Sie das LCD-Display von einem Raum in den anderen bringen oder das Gerät starken Temperaturschwankungen unterworfen wird, kann sich Kondenswasser auf oder hinter der Glasfläche bilden. Falls dies geschehen sollte schalten Sie Ihr LCD-Display erst dann wieder ein wenn das Kondenswasser vollständig verschwunden ist.

Bei feuchter Witterung kann die Innenseite der Glasfläche hin und wieder durchaus etwas beschlagen. Diese St rung verschwindet nach wenigen Tagen und bei nderung der Wetterlage von selbst.

Ein LCD-Bildschirm besteht aus Millionen winziger Transistoren. Bei dieser riesigen Anzahl kann es vorkommen dass einige wenige Transistoren nicht richtig funktionieren und dunkle oder helle Punkte verursachen. Dies ist ein Effekt, der die LCD-Technologie sehr häufig begleitet und nicht als Fehler angesehen werden sollte.

Kapitel 1: PRODUKTBESCHREIBUNG

1 1 Lieferumfang

Überzeugen Sie sich beim Auspacken dass die folgenden Artikel im Lieferumfang enthalten sind. Falls etwas fehlen oder beschädigt sein sollte wenden Sie sich bitte an Ihren Händler.

LCD-Display

Schnellstartanleitung

X-15R, X-17E & X-29E Quick Start Guide

Nett eil

Es darf nur das mitgelieferte

Netzteil verwendet werden

♦ Lite-on Technology Corporation Modellnummer PA-1041-81 Leistung 12V 3 33A
♦ DELTA ELECTRONICS INC. Modellnummer ADP-40DD B Leistung 12V 3 33A

inweis:

♦ Die Abbildungen dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen der Artikel kann etwas abweichen.

PRODUKTBESCHREIBUNG

1 2 Vorbereitungen u r andmontage

1 2 1 andmontage

1 Nehmen Sie den uß ab

Siehe nachstehende Schritte.

2 ringen Sie das LCD-Display an der and an

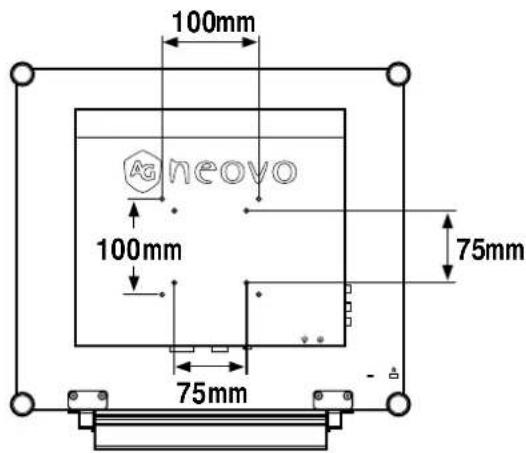

Verschrauben Sie die Bildschirmhalterung mit den VESA-Bohrungen an der Rückwand des LCD-Displays.

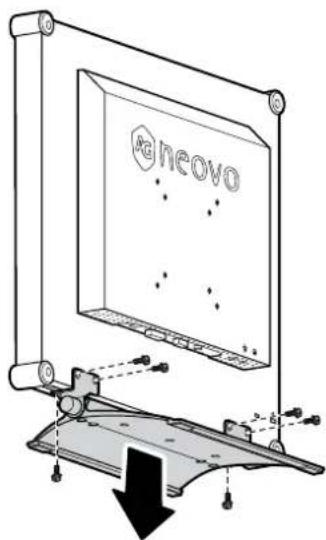

1. Legen Sie das Produkt vorsichtig mit der Bildschirmseite nach unten auf eine weiche Oberfläche, die das Produkt und seinen Bildschirm vor Schäden schützt.

2. L sen Sie die Schrauben die den Fuß am LCD-Display fixieren.

3. L sen Sie den Ständerfuß.

4. Bringen Sie die Schrauben wieder an.

neovo

inweis:

Legen Sie zum Schutz der Glasfläche ein Handtuch oder ein anderes weiches Tuch unter ehe Sie das LCD-Display mit der Bildseite nach unten ablegen.

arnung:

Von der Deckenmontage oder Montage an einer anderen horizontalen Fläche über dem Kopf wird abgeraten.

Von der Anleitung abweichende Installationen k nnen zu unvorhersehbaren Folgen führen insbesondere zu Verletzungen und Sachschäden. Falls bereits eine Montage an der Decke oder an anderen horizontalen Flächen erfolgt sein sollte setzen Sie sich unbedingt mit AG Neovo in Verbindung – mit einiger Sicherheit lässt sich eine befriedigende Lösung finden.

inweis:

Sorgen Sie gewissenhaft dafür dass sich das LCD-Display auch bei starken Erschütterungen (z. B. Erdbeben) nicht I sen und Verletzungen oder Sachschäden verursachen kann.

♦ Nutzen Sie ausschließlich den von AG Neovo empfohlenen Wandmontagesatz mit 75 und 100 mm Lochabstand.

♦ Fixieren Sie das LCD-Display an einer Wand die das Gewicht des Gerätes mitsamt Halterung mühelos tragen kann.

1 3 LCD-Display berblick

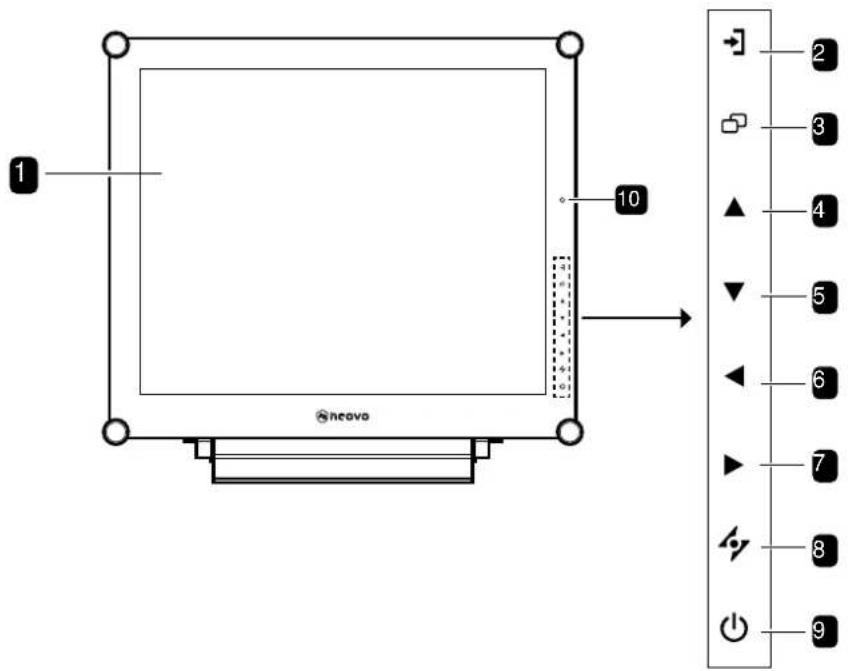

131 rontansicht und edientasten

1 10 heovo 2 3 4 5 6 7 8 9

1 Anzeigefläche

Die Anzeigefläche Ihres LCD-Displays wird durch NeoV™ Optical Glass geschützt.

2 UELLE

ur Auswahl der gewünschten Eingangs uelle (mehrmals drücken).

3 MEN

Blendet das OSD-Menü (Bildschirmmenü) ein. Blendet das OSD-Menü durch erneutes Drücken wieder aus.

4 AU

um Auswählen der PIP-Option wiederholt drücken. Im OSD-Menü Bewegt die Auswahlmarkierung in Menüs und Untermenüs nach oben.

5 A

Vertauscht BiB-Haupt- und Subbild. Im OSD-Menü Bewegt die Auswahlmarkierung in Menüs und Untermenüs nach oben.

6 LINKS

Vermindert die Lautstärke. Im OSD-Menü um ndern von Einstellungen.

7 REC TS

Erh ht die Lautstärke. Im OSD-Menü ur Auswahl von Optionen und zum ndern von Einstellungen.

8 AUTO

Bei VGA- uellen Stellt das Bild automatisch optimal ein. Im OSD-Menü Verlässt Untermenüs blendet das OSD-Menü aus.

9 ETRIE LED-Ane ige

Schaltet das Gerät ein und aus. Grün – Eingeschaltet Orange – Bereitschaftsmodus Aus – Abgeschaltet

10 EcoSmart-Sensor: Erkennung von

Umgebungslichtbedingungen und automatische Anpassung der Helligkeit. Weitere finden Sie auf Seite 40 unter EcoSmart.

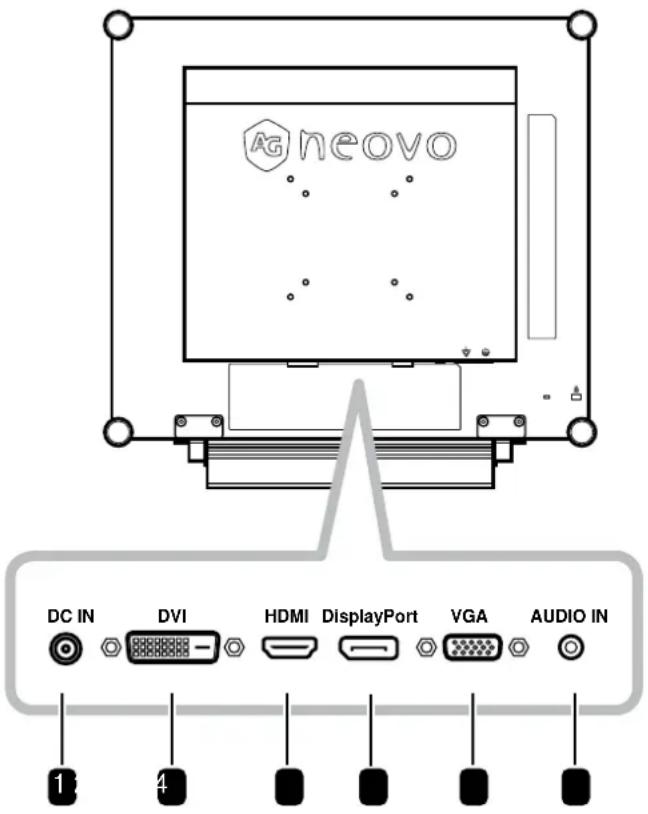

1 3 2 Rückansicht

AG neovo DC IN DVI HDMI DisplayPort VGA AUDIO IN 1 4

1 Nett eilanschluss

Hier schließen Sie das Netzteil an.

2 DVI-Anschluss

Hier schließen Sie ein DVI-Kabel (z. B. vom PC) zur Darstellung digitaler Eingangssignale an.

3 DMI-Stecker

Hier schließen Sie ein HDMI-Kabel (von einem Eingabegerät) zur Darstellung digitaler Eingangssignale an.

4 DisplayPort-Anschluss

Hier schließen Sie ein DisplayPort-Kabel z. B. vom PC oder einem Videogerät zur Darstellung digitaler Eingangssignale an.

5 VGA-Anschluss

Mit diesem Anschluss verbinden Sie ein VGA-Kabel zur Darstellung analoger Eingangssignale beispielsweise vom PC.

6 Audioanschluss

Hier schließen Sie ein Audiokabel an wenn Sie Audiosignale (z. B. vom PC) über die Lautsprecher Ihres LCD-Displays ausgeben m chten.

Kapitel 2: Anschließen

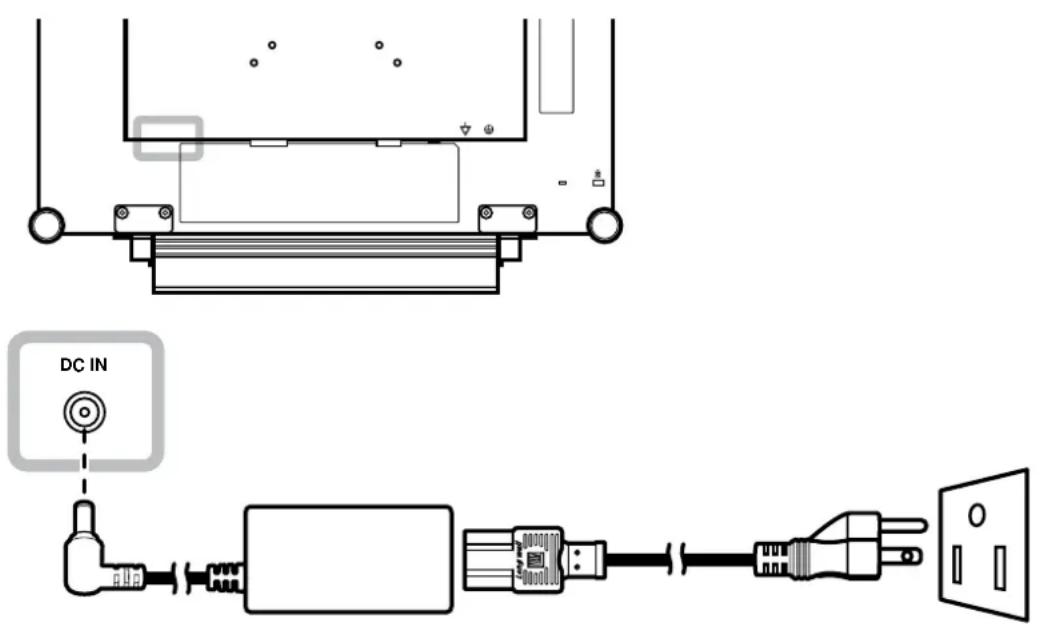

2 1 Stromversorgung anschließen

1 Verbinden Sie das Netzkabel mit dem Netzteil.
2 Verbinden Sie das Netzteil mit dem Gleichstromanschluss auf der Rückseite des LCD-Displays.
3 Stecken Sie den Netzstecker in eine passende Steckdose.

DC IN

Achtung:

♦ Achten Sie darauf dass Ihr LCD-Display komplett vom Stromnetz getrennt ist bevor Sie Anschlüsse herstellen oder trennen. Beim Anschließen von Kabeln bei eingeschaltetem Gerät besteht die Gefahr von Stromschlägen und Verletzungen.

Achtung:

- Beim iehen des Netzsteckers fassen Sie grundsätzlich den Stecker selbst. iehen Sie nie am Kabel.

Anschließen

2 2 Signalkabel anschließen

2 2 1 Computer anschließen

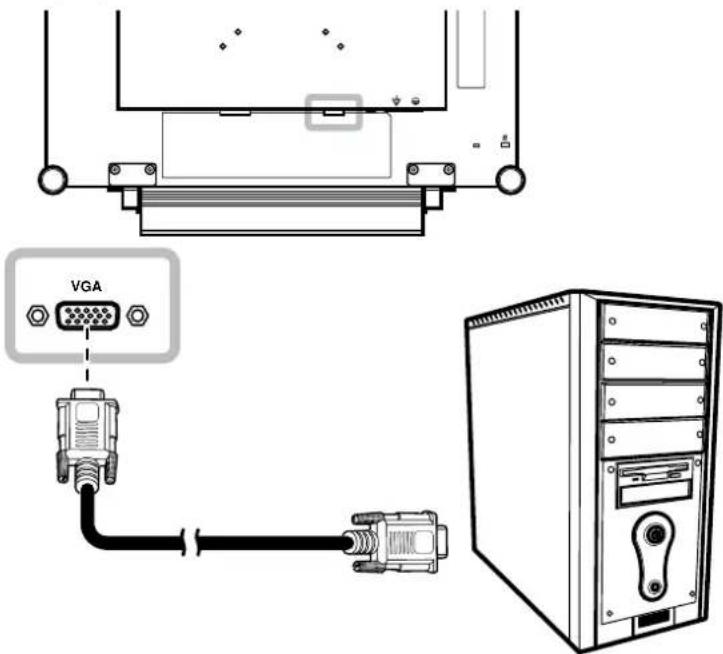

Mit VGA-Kabeln

Schließen Sie ein Ende eines D-Sub-Kabels an den VGA-Anschluss Ihres LCD-Displays an das andere Ende verbinden Sie mit dem Ausgang Ihrer Computer-Grafikkarte.

VGA

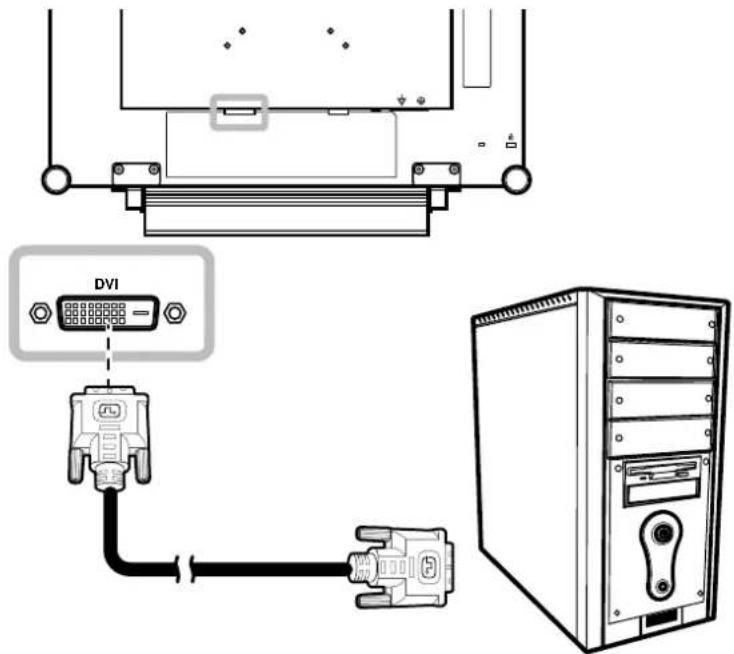

Mit DVI-Kabeln

Schließen Sie ein Ende eines DVI-Kabels an den DVI-Anschluss Ihres LCD-Displays an das andere Ende verbinden Sie mit dem DVI-Ausgang Ihres Computers.

DVI

Anschließen

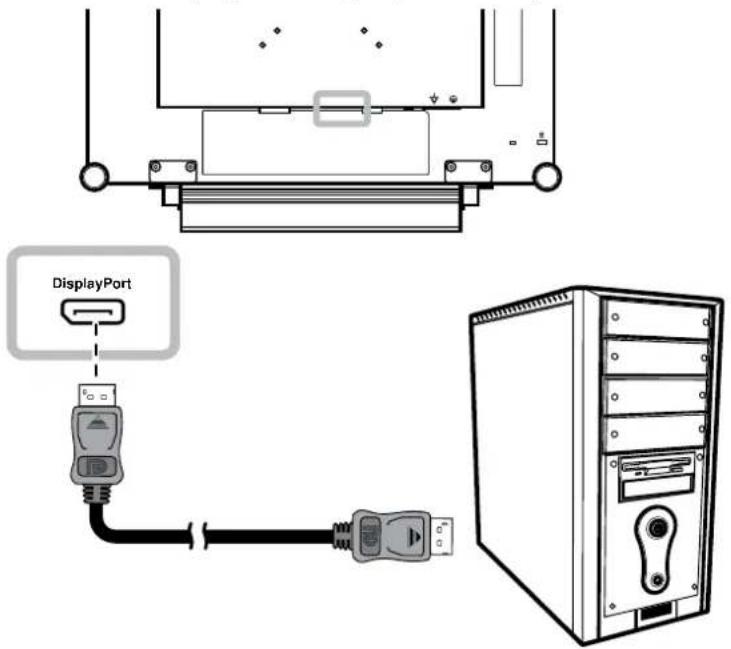

DisplayPort-Kabel verwenden

Schließen Sie ein Ende eines DisplayPort-Kabels an den DisplayPort-Anschluss Ihres LCD-Displays an das andere Ende verbinden Sie mit dem DisplayPort-Ausgang Ihres Computers.

DisplayPort

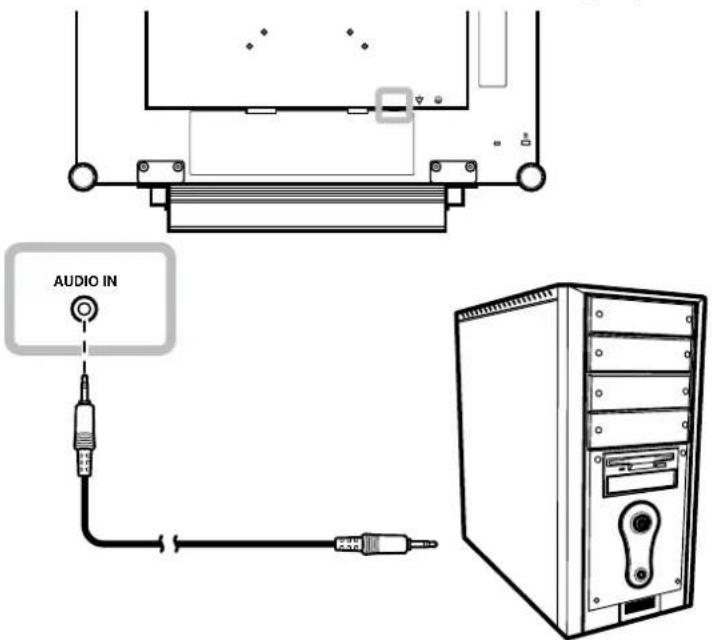

Audioger te anschließen

Schließen Sie ein Ende eines geeigneten Audiokabels an den Audioanschluss an der Rückseite des LCD-Displays an das andere Ende des Kabels verbinden Sie mit dem Audioausgang Ihres Computers.

AUDIO IN

Anschließen

2 2 2 Videoger t anschließen

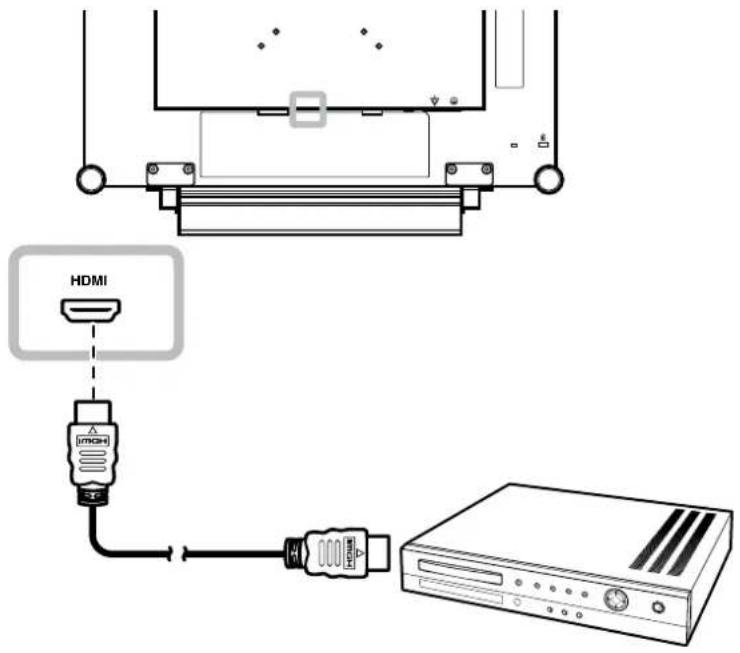

Mit DMI-Kabeln

Schließen Sie ein Ende eines HDMI-Kabels an den HDMI-Anschluss Ihres LCD-Displays an das andere Ende verbinden Sie mit dem HDMI-Anschluss des et ernen Gerätes.

HDMI

Kapitel 3: LCD-Display verwenden

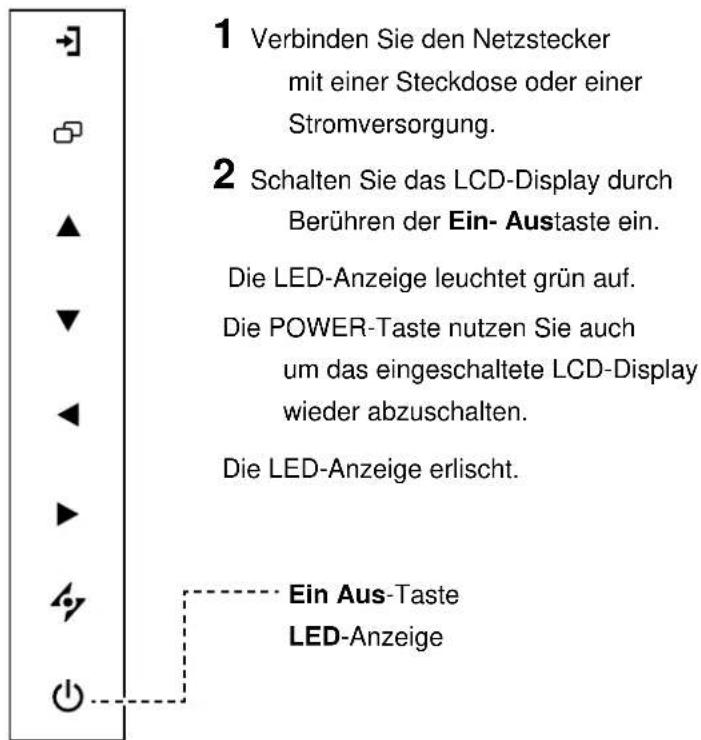

3 1 Einschalten

1 Verbinden Sie den Netzstecker mit einer Steckdose oder einer Stromversorgung. 2 Schalten Sie das LCD-Display durch Berühren der Ein-Austaste ein. Die LED-Anzeige leuchtet grün auf. Die POWER-Taste nutzen Sie auch um das eingeschaltete LCD-Display wieder abzuschalten. Die LED-Anzeige erlischt. Ein Aus-Taste LED-Anzeige

3 2 Eingangssignal w hlen

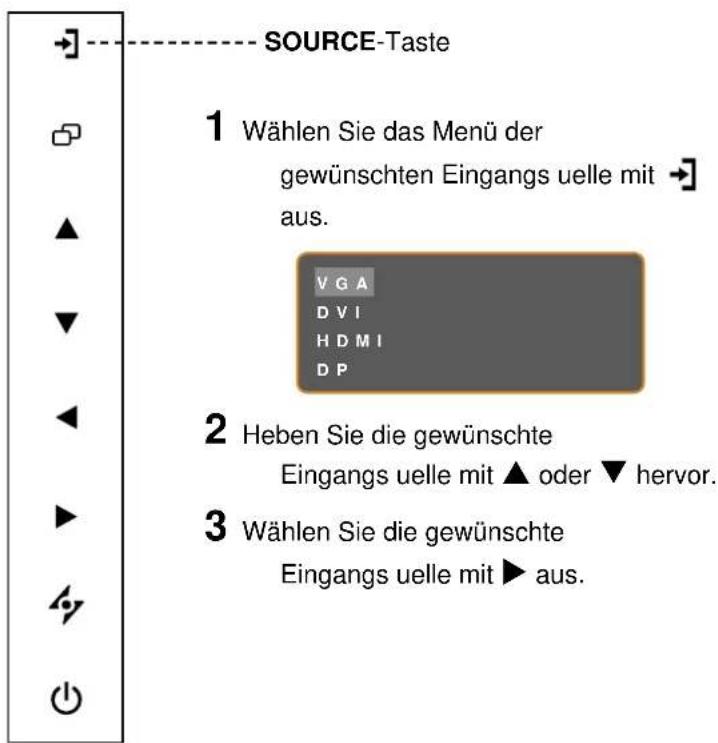

SOURCE-Taste 1 Wählen Sie das Menü der gewünschten Eingangs uelle mit aus. V G A D V I H D M I D P 2 Heben Sie die gewünschte Eingangs uelle mit ▲ oder ▼ hervor. 3 Wählen Sie die gewünschte Eingangs uelle mit ▶ aus.

inweis:

Das LCD-Display verbraucht nach wie vor etwas Strom solange der Netzstecker eingesteckt ist. um vollständigen Abschalten ziehen Sie bitte den Netzstecker.

inweise:

- Diese Funktion wird nur unterstützt wenn UELLE ERKENNEN auf MANUELL eingestellt ist. Unter Seite 37. - Nach der Auswahl wird die Bezeichnung der gewählten Eingangs uelle kurz auf dem Bildschirm angezeigt.

Beispielsweise sehen Sie die folgende Einblendung wenn Sie HDMI als uelle auswählen

HDMI INPUT

- Falls die ausgewählte Signal uelle nicht an Ihr LCD-Display angeschlossen oder abgeschaltet ist erscheint die Meldung Kein Signal.

NO SIGNAL

- Falls die Auflösung des Eingangssignals nicht mit Ihrem LCD-Display kompatibel ist wird die Meldung Ungültiges Eingangssignal angezeigt.

INPUT SIGNAL OUT OF RANGE

LCD-Display verwenden

3 3 Lautst rke einstellen

Passt die Lautst rke an

1 Mit ◀ oder ◀enden Sie die Lautstärkeleiste ein.

2 Durch Berühren der Taste ▶ erhöhen Sie die Lautstärke. Mit ◀fermindern Sie die Lautstärke. um Stummschalten des Tons stellen Sie die Lautstärke einfach auf 0 ein.

LAUTST RKE-Tasten

3 4 OSD-Menü sperren

Sie können das OSD-Menü sperren, damit Einstellungen nicht von Unbefugten oder durch unabsichtliche Tastenbetätigungen geändert werden können.

um Sperren des OSD-Menüs halten Sie die nachstehenden Tasten mindestens 5 Sekunden lang gedrückt oder zumindest so lange bis die Meldung 🅿 OSD LOCK OUT erscheint.

Bei aktiver OSD-Sperre sind sämtliche Bedientasten außer Funktion.

Art der OSD-Sperre Sperren reigeben
Sämtliche Bedientasten sperren	Halten Sie die Tasten ▶ ▲ und ▼ 5 Sekunden lang gedrückt.	Halten Sie die Tasten ▶ ▲ und ▼ 5 Sekunden lang (oder bis das OSD-Menü erscheint) gedrückt.
Sämtliche Bedientasten mit Ausnahme der (Ein-Austaste) sperren.	Halten Sie die Tasten ◀ ▲ und ▼ 5 Sekunden lang gedrückt.	Halten Sie die Tasten ◀ ▲ und ▼ 5 Sekunden lang (oder bis das OSD-Menü erscheint) gedrückt.

3 5 ild-im-ild i verwenden

Die Bild-im-Bild-Funktion ermöglicht die Anzeige mehrerer Eingangsquellen gleichzeitig.

3 5 1 i -Optionen

Durch mehrmaliges Berühren der Taste ▲ schalten Sie die verschiedenen BiB-Optionen durch. Folgende Optionen stehen zur Verfügung

BiB ein Das Subbild wird innerhalb des Hauptbildes angezeigt.

BuB (Bild-und-Bild): Haupt- und Subbild werden in identischer Größe nebeneinander angezeigt.

BiB aus Die BiB-Funktion ist abgeschaltet es wird lediglich das Bild der Hauptsignal uelle angezeigt.

inweis:

Haupt- und Sub uelle lassen sich in den BiB-Einstellungen festlegen siehe Seite 32.
♦ Bestimmte Eingangssignalkombinationen können BiB nicht unterstützen. ur BiB-Kompatibilität siehe die Tabelle auf Seite 33.

LCD-Display verwenden

352 i tauschen

Haupt- und Subbild (in den BiB-Einstellungen festgelegt) lassen sich mit den Bedientasten leicht gegeneinander tauschen.

Haupt uelle Sub uelle

Mit ▼ tauschen Sie Haupt- und Subbild gegeneinander aus. Siehe nachstehende Abbildung.

Haupt uelle Sub uelle

3 6 Auto-Anpassung verwenden

Die Auto-Anpassung sorgt für optimale Bildeinstellungen dazu zählen horizontale Position vertikale Position Takt und Phase.

Mit der Taste 47 starten Sie die Auto-Anpassung.

Eine entsprechende Meldung erscheint auf dem Bildschirm.

Während der automatischen Anpassung kommt es vorübergehend zu leichten Bildstörungen.

Die automatische Anpassung ist abgeschlossen sobald die Meldung verschwindet.

inweis:

- BiB tauschen kann nur genutzt werden wenn BiB eingeschaltet ist siehe Seite 33.

inweis:

- Die Auto-Anpassung kann nur bei VGA-Eingangsignalen genutzt werden.

- Wir empfehlen die automatische Anpassung zu nutzen wenn Sie den LCD-Bildschirm zum ersten Mal benutzen oder Auflösung oder Fre uenz verändert haben.

Kapitel 4: OSD-Menü

4 1 OSD-Menü verwenden

edienung
1 Hauptmenü anzeigen.	berühren.
2 Menü auswählen.	1 Tasten ▲ ▼ berühren.2 Mit der Taste ▶ rufen Sie das Untermenü auf.

edienung
3	Untermenüelement auswählen.	Taste ▲ ▼ berühren.
	Das derzeit aktive Untermenü erkennen Sie an einem orangefarbenen Pfeil.
4	Einstellungen anpassen.	Taste ◀ ▶ berühren.
5	Untermenü verlassen. ur Rückkehr zum vorherigen Menü	berühren.
6	OSD-Menü schließen.	Tasten erneut berühren.

Wenn Sie Einstellungen verändern werden die nderungen in folgenden Fällen gespeichert

Wenn Sie zu einem anderen Menü wechseln.

Wenn Sie das OSD-Menü schließen.

Wenn Sie warten bis sich das OSD-Menü automatisch ausblendet.

inweis: Einige Menüelemente k nnen nur bei bestimmten Eingangssignalen genutzt werden. Nicht auswählbare Menüelemente werden grau dargestellt.

4 2 OSD-Menübaum

1920 x 1080 60 Hz 1 BRIGHTNESS 2 COLOUR TEMP. 3 IMAGE SETTING 4 ASPECT RATIO 5 PIP SETTING 6 ANTI-BURN-IN 7 OSD SETTING 8 AUDIO SETTING 9 SYSTEM 10 ECO SMART 11 INPUT SELECT 12 LANGUAGE 13 INFORMATION

auptmenü Untermenü emerkungen
1. HELLIGKEIT HELLIGKEIT	KONTRASTHINTERGRUNDBELEUCHTUNGSCHWAR PEGEL	Siehe Seite 25.
2. FARBTEMPERATUR NEUTRAL	WARUMKÜHLBENUT ERAUTO-FARBE	Siehe Seite 27.
3. BILDEINSTELLUNGEN SCH RFE	S TTIGUNGFARBTONGAMMAFARBBEREICHRAUSCHUNTERDRÜCKUNGBILDMODUSH. POSITIONV. POSITIONPHASETAKT	Siehe Seite 28.
4. BILDFORMAT VOLL	REALOOMH- OOMV- OOMOVERSCAN	Siehe Seite 31.
5. BIB-EINSTELLUNGEN BIB	HAUPT UELLESUB UELLESUBBILDGR SSESUBBILDPOSITION POS.TAUSCHEN	Siehe Seite 32.
6. ANTI-BURN-IN AKTIVIEREN	INTERVALL (STUNDEN)MODUS	Siehe Seite 34.
7. OSD-EINSTELLUNGEN TRANSPAREN	H. OSD-POSITIONV. OSD-POSITIONOSD-TIMER	Siehe Seite 35.
8. AUDIOEINSTELLUNGEN LAUTST	RKEAUDIOUELLE	Siehe Seite 36.
9. S STEM ENERGIESPAREN	UELLEN ERKENNENMODUSDDC CIDCRBLAUER BILDSCHIRM SIGNALINFOHDMI CECLOGOABRUFEN	Siehe Seite 37.
10. ECOSMART AKTIVIEREN	MODUSSTUFE	Siehe Seite 39.
11. EINGANGSWAHL VGA	DVIHDMIDP	Siehe Seite 40.
12. SPRACHE Auswählbare OSD-Sprachen	EN FR DE ES IT P RO PL CSNL 簡中 繁中
13. INFORMATIONEN Zeigt Informationen zu Eingang, Auflösung,Horizontalfre uenz Vertikalfre uenzTimingmodus und Firmware-Version an.

Kapitel 5: EINSTELLUNG DER LCD-ANZEIGE

5 1 ELLIGKEIT

1920x1080 60Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION BRIGHTNESS 50 CONTRAST 50 BACKLIGHT 50 BLACK LEVEL 50 EXIT SELECT ▶ADJUST ▲

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.

2. Wählen Sie das elligkeit-Menü berühren Sie anschließend die Taste ▶.

3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung ereich
HELLIGKEIT	um Anpassen der Helligkeit (Leuchtkraft) des Bildes.	Passen Sie den Wert mit ◀ ▶ an.	0 – 100
KONTRAST	um Anpassen des Kontrastes zwischen hellen und dunklen Bildelementen.
HINTERGRUNDBELEUCHTUNG	um Anpassen der Helligkeit (Leuchtkraft) des Bildes.inweis: Diese Menüoption ist nicht verfügbar wenn die EcoSmart-Funktion aktiviert ist.
SCHWAR PEGEL	um Anpassen von dunklen Bildelementen des Bildes. Niedrige Helligkeitseinstellungen machen schwarze Farbe dunkler.

Siehe Vergleichsdiagramme unter Seite 26.

EINSTELLUNG DER LCD-ANZEIGE

Originaleinstellung ohe Einstellung Niedrige Einstellung

HELLIGKEIT
KONTRAST
SCHWAR PEGEL

EINSTELLUNG DER LCD-ANZEIGE

5 2 arbtemperatur

1920 x 1080 60Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION NEUTRAL WARM COOL USER R 111 G 102 B 128 AUTO COLOUR

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das arbtemperatur-Menü berühren Sie anschließend die Taste ▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung ereich
FARBTEMPERATUR	Hier finden Sie unterschiedliche Farbeinstellungen.	Wählen Sie die gewünschte Einstellung mit den Tasten ◀ ►.	Neutral Warum Kühl Benutzer
	Die Farbeinstellung k nnen Sie auf folgende Werte einstellenNEUTRAL – Bei normalen Lichtbedingungen.ARM – Diese Farbtemperatur sorgt für ein leicht r tliches wärmeres Bild.K L – Bei dieser Farbtemperatur erreichen Sie eine leicht bläuliche kühlere Darstellung.ENUTZER – Bei dieser Einstellung k nnen Sie die Werte für Rot Grün und Blau nach Ihrem pers nlichen Geschmack festlegen.1 Wählen Sie enute r und drücken Sie ▶.2 Wählen Sie mit ▲ ▼ die Farbe die Sie anpassen m chten.3 Durch Berühren der Taste ◀ ► k nnen Sie den eweiligen Wert nun im Bereich 0 – 255 anpassen.inweis: Mit der STANDARD ERTE-Funktion setzen Sie die Farbeinstellungen wieder auf die Werksvorgaben zurück.
Auto-Farbe	Führt einen Weißabgleich durch und passt die Farbeinstellungen entsprechend an.inweis: Diese Menüoption ist nur verfügbar wenn die Eingangs uelle VGA ist.	Führen Sie mit der ►-Taste die Funktion aus.	-

EINSTELLUNG DER LCD-ANZEIGE

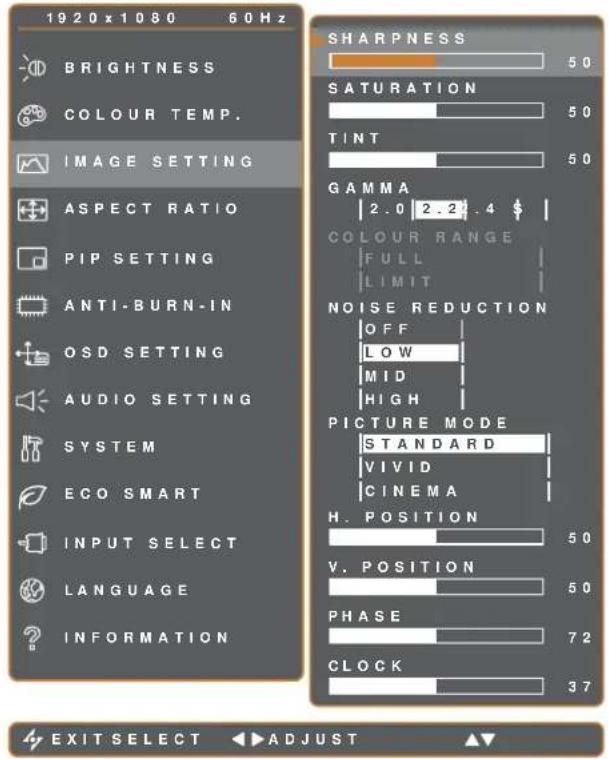

5 3 ildeinstellungen

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION SHARPNESS 50 SATURATION 50 TINT 50 GAMMA 2.0 2.2 4 $ COLOUR RANGE FULL LIMIT NOISE REDUCTION OFF LOW MID HIGH PICTURE MODE STANDARD VIVID CINEMA H. POSITION 50 V. POSITION 50 PHASE 72 CLOCK 37 EXIT SELECT ADJUST

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das ildeinstellungen-Menü berühren Sie anschließend die Taste ▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung ereich
SCH RFE	ur Anpassung der allgemeinen Bildschärfe.	Passen Sie den Wert durch Berühren der Taste ◀ ▶ nach Wunsch an.		0 – 100
S TTIGUNG um Anpassen der Farbsättigung.
FARBTON	um Anpassen des Farbtons.
GAMMA	ur Anpassung der nicht linearen Einstellung für Bildluminanz und Kontrast.	Wählen Sie die gewünschte Einstellung mit den Tasten ◀ ▶.		2.02.22.4S
	Display Gamma 2	Display Gamma 2 2	Display Gamma 2 4	Display Gamma S

EINSTELLUNG DER LCD-ANZEIGE

Element unktion edienung erreich
FARBBEREICH	um Anpassen der Schwarz- und Weißwerte eines Videos.inweis: Diese Menüoption ist nur verfügbar wenn die Eingangs uelle HDMI ist.	Wählen Sie die gewünschte Einstellung mit den Tasten◀ ▶.	Voll Begrenzt
	Signal uelle vom PC – PC-Signal im vollständigen Bereich (Grauskala 0 – 255) Monitor-OSD-Farbbereich Voll Bitte wählen Monitor-OSD-Farbbereich Begrenzt
	Signal uelle von Video – Videosignal im begrenzten Bereich (Grauskala 16 – 235) Monitor-OSD-Farbbereich BegrenztMonitor-OSD-Farbbereich VollBitte wählen
RAUSCHREDUK-TION	Die Rauschreduktion vermindert st rendes Bildrauschen. So lassen sich knackigere und weniger grieselige Bilder erzielen.	Wählen Sie die gewünschte Einstellung mit den Tasten◀ ▶.	AUS NIEDRIG MITTEL HOCH
	Rauschreduktion aus Rauschreduktion ein
BILDMODUS	Wählen Sie eine vordefinierte Bildmoduseinstellung.	Wählen Sie die gewünschte Einstellung mit den Tasten◀ ▶.	STANDARD LEBENDIG KINO

EINSTELLUNG DER LCD-ANZEIGE

Element unktion edienung ereich
H. POSITION (Horizontalposition)	Verschiebt das Bild nach links oder rechts.	Passen Sie den Wert durch Berühren der Taste ◀ ▶ nach Wunsch an.	0 – 100
V. POSITION (Vertikalposition)	Verschiebt das Bild nach oben oder unten.
PHASE	ur Anpassung der Bildphase an das eweilige Eingangssignal.inweis: Diese Menüoption ist nur verfügbar wenn die Eingangs uelle VGA ist.
TAKT	ur Synchronisierung der Bildfre uenz mit dem eweiligen Eingangssignal.inweis: Diese Menüoption ist nur verfügbar wenn die Eingangs uelle VGA ist.

EINSTELLUNG DER LCD-ANZEIGE

54 ildformat

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION ASPECT RATIO FULL REAL ZOOM H. ZOOM 100 V. ZOOM 100 OVERSCAN 0

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das ildformat-Menü berühren Sie anschließend die Taste ▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung ereich
BILDFORMAT um Anpassen des Bildformates.		Wählen Sie die gewünschteEinstellung mit den Tasten◀ ▶.	VOLLREALOOM
H- OOM(Horizontalzoom)	um Anpassen der horizontalen Vergr Berung.inweis: Diese Menüoption ist nur verfügbar wenn die ildformat auf Zoom eingestellt ist.	Passen Sie den Wert durchBerühren der Taste ◀ ▶ nach Wunsch an.	0 – 100
V- OOM(Vertikalzoom)	um Anpassen der vertikalen Vergr Berung.inweis: Diese Menüoption ist nur verfügbar wenn die ildformat auf Zoom eingestellt ist.
Overscan	um Anpassen der Overscan-Einstellung zur Fii erung der abgeschnittenen Bildschirmkanten.		0 – 15

EINSTELLUNG DER LCD-ANZEIGE

5 5 I -EINSTELLUNGEN

1920 x 1080 60Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION PIP OFF PIP PBP MAIN SOURCE VGA DVI HDMI DP SUB SOURCE VGAP VIHDMI DP SUB PICTURE SIZE 1123 SUB PIC. POS. L+UR+U L+D|R+D SWAP

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das i -Einstellungen-Menü berühren Sie anschließend die Taste ▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element	unktion	edienung	ereich
BiB	Hier finden Sie unterschiedliche BiB-Einstellungen außerdem k nnen Sie die BiB-Funktion abschalten.	Wählen Sie die gewünschteEinstellung mit den Tasten ◀ ►.	AUSBiBBuB
	Bei der BiB-Einstellung sind folgende Auswahlen m glichAUS – BiB wird abgeschaltet.i (Bild-im-Bild) – Das Bild der Sub uelle wird im Hauptbild angezeigt.u – Hauptbild und Bild der Sub uelle werden nebeneinander angezeigt.
HAUPT UELLE	ur Auswahl desHaupteingangssignals.	Wählen Sie die gewünschteEinstellung mit den Tasten ◀ ►.	VGADVIHDMIDP
SUB UELLE	ur Auswahl des Subeingangssignals.

EINSTELLUNG DER LCD-ANZEIGE

inweis: Sämtliche Eingangssignale k nnen als Haupt- oder Subsignale festgelegt werden. Allerdings ist nicht ede beliebige Kombination aus Haupt- und Subsignalen m glich.

Beachten Sie zur Kompatibilität bitte folgende Tabelle

Tabelle 51 i -Kompatibilit t

Eingangs uelle		aupt uelle
		VGA DVI DMI DP
Sub uelle	VGA	X	O	O	O
	DVI	O	X	O	O
	DMI	O	O	X	O
	DP	O	O	O	X

Element unktion edienung ereich
SUBBILDGR SSE(Subbildgr Be)	ur Auswahl der Gr Be in der das Subbild angezeigt wird.inweis: Diese Menüoption ist nur verfügbar wenn die i auf i eingestellt ist.	Wählen Sie die gewünschteEinstellung mit den Tasten ◀ ►.	123
	Die Gr Be des Bildes der Sub uelle kann wie folgt eingestellt werden1 - Kleines Bild.2 - Kleines Bild.3 - Großes Bild.
SUBBILDPOSITIONPOS.(Subbildposition)	ur Auswahl der Position an der das Subbild angezeigt wird.inweis: Diese Menüoption ist nur verfügbar wenn die i auf i eingestellt ist.	Wählen Sie die gewünschteEinstellung mit den Tasten ◀ ►.	L U R U L D R D
	Die Position des Bildes der Sub uelle kann wie folgt eingestellt werdenLU – Platziert das Bild in der linken oberen Bildschirmecke.RU – Platziert das Bild in der rechten oberen Bildschirmecke.LD – Platziert das Bild in der linken unteren Bildschirmecke.RD – Platziert das Bild in der rechten unteren Bildschirmecke.
TAUSCHEN	Tauscht Hauptbild und Subbild gegeneinander aus.	Führen Sie mit der ►-Taste die Funktion aus.	-

EINSTELLUNG DER LCD-ANZEIGE

5 6 ANTI- URN-IN

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE ? INFORMATION ENABLE ON OFF INTERVAL (HOURS) 45 |8 | MODE AB: EXIT SELECT ▶ADJUST ▼

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das ANTI-URN-IN-Menü berühren Sie anschließend die Taste ▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung ereich
AKTIVIEREN	Schaltet die Anti-Burn-In-Funktion ein und aus.	Wählen Sie die gewünschteEinstellung mit den Tasten ◀ ▶.	EINAUS
INTERVALL(STUNDEN)	Legt die eitspanne (in Stunden)bis zum Einsetzen der Anti-Burn-In-Funktion fest.	Passen Sie den Wert mit ◀ ▶ an.	4568
MODUS	Wählt den Anti-Burn-In-Modus aus.	Wählen Sie die gewünschteEinstellung mit den Tasten ◀ ▶.	ABC
	Anti-Burn-In-Modus kann wie folgt eingestellt werdenA – Schnelle Ausführung.– Langsamer aber wirkungsvoller als Modus A.C – Langsamste aber wirkungsvollste Variante.

EINSTELLUNG DER LCD-ANZEIGE

5 7 OSD-EINSTELLUNGEN

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION TRANSPARENCY 0 OSD H. POSITION 50 OSD V. POSITION 50 OSD TIMER 15 EXIT SELECT ▶ ADJUST ▼

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das OSD-EINSTELLUNGEN-Menü berühren Sie anschließend die Taste▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung ereich
TRANSPAREN	Legt die Transparenz (Durchsichtigkeit) des OSD-Menüs fest.	Passen Sie den Wert durch Berühren der Taste ◀ ▶ nach Wunsch an.	0 – 100
H. OSD-POSITION (Horizontalposition)	Verschiebt das OSD-Menü nach links oder rechts.
V. OSD-POSITION (Vertikalposition)	Verschiebt das OSD-Menü nach oben oder unten.
OSD-AN EIGE EIT	Legt fest wie lange (in Sekunden) das OSD-Menü angezeigt wird. Nach Ablauf der eit wird das OSD-Menü automatisch ausgeblendet.		5 – 100

EINSTELLUNG DER LCD-ANZEIGE

5 AUDIOEINSTELLUNGEN

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION VOLUME 50 AUDIO ON F SOURCE PC VIDEO EXIT SELECT ▶ ADJUST ▼

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das AUDIOINSTELLUNGEN-Menü berühren Sie anschließend die Taste ▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung ereich
LAUTST RKE	Regelt die Lautstärke der integrierten Lautsprecher.inweis: Der Lautsprecher bleibt stumm wenn die Lautstärke geregelt wird und AUDIO auf AUS eingestellt ist.	Passen Sie den Wert mit an.	0 – 100
AUDIO Schaltet den	Ton ein und aus.	Wählen Sie die gewünschte Einstellung mit den Tasten.	EIN AUS
UELLE	Wählt die Audio uelle für das PC-oder Video-Eingangssignal.inweis: Diese Menüoption ist nur verfügbar wenn die Eingangs uelle HDMI oder DP ist.		PC Video

EINSTELLUNG DER LCD-ANZEIGE

5 System

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION POWER SAVING ON OFF SOURCE DETECT AUTO MANUAL MODE TEXT | GRAPH | DDC / CI ON OFF DCR ON OFF BLUE SCREEN ON OFF SIGNAL INFO ON OFF HDMI CEC ON OFF LOGO ON OFF RECALL

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das S STEM-Menü berühren Sie anschließend die Taste ▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung		ereich
ENERGIESPAREN	Schaltet den Energiesparmodus ein und aus.Wenn das LCD-Display in denEnergiesparmodus wechselt wird derBildschirm schwarz und die LED-Anzeigeleuchtet orange.inweis:Der eitpunkt wann die Anzeigein den Energiesparmodus umschaltetrichtet sich nach der Einstellung für UELLEERKENNEN. Wenn UELLE ERKENNEnauf AUTO eingestellt ist prüft die Anzeigealle Eingangssignale ehe bei ausbleibendemSignal in den Energiesparmodusumgeschaltet wird dies nimmt mehr eitin Anspruch. Wenn UELLE ERKENNEnauf MANUELL eingestellt ist wechselt dieAnzeige direkt in den Energiesparmodus.	Wählen Sie die gewünschteEinstellung mit den Tasten◀ ▶.	EINAUS
UELLENERKENNEN	Stellt die Anzeige für automatische odermanuelle Erkennung der uelle ein.		AUTOManuell

EINSTELLUNG DER LCD-ANZEIGE

Element unktion edienung ereich
MODUS	ur Auswahl eines geeigneten Bildmodus zur optimalen Bilddarstellung.	Wählen Sie die gewünschte Einstellung mit den Tasten◀ ▶.	TEXT GRAFIK
	inweis: Diese Menüoption ist nur verfügbar wenn die Eingangs uelle VGA und eine der folgenden Auflösungen eingestellt ist: 640 x 350, 640 x 400, 720 x 350 oder 720 x 400. ur optimalen Bilddarstellung wählen SieTE T - Dieser Modus eignet sich zur Betrachtung von Tet dokumenten wenn die Auflösung720 x 400 oder 720 x 350 beträgt.GRA IK - Dieser Modus eignet sich zur Betrachtung von Bildern wenn die Auflösung640 x 350 oder 640 x 400 beträgt.
DDC CI	Aktiviert das DDC CI-Protokoll – dadurch k nnen Monitoreinstellungen per Software über VGA- oder DVI-Kabel von außen geändert werden.	Wählen Sie die gewünschte Einstellung mit den Tasten◀ ▶.	EIN AUS
DCR(Dynamisches Kontrastverhältnis)	Aktiviert DCR. Diese Funktion bietet eine automatische Einstellung der Bildhelligkeit und des Bildkontrastes mit schnellem und dynamischen Kontrastbereich z. B. bei der Wiedergabe von Filmen. DCR eignet sich für die Wiedergabe in Räumen.
Blauer Bildschirm	Aktiviert oder deaktiviert die Funktion Blauer Bildschirm.Falls die Option auf EINEingestellt ist wird ein blauer Bildschirm angezeigt wenn kein Signal verfügbar ist.
Signalinfo	Aktiviert oder deaktiviert die Anzeige von Signalinformationen am Bildschirm.
HDMI CEC	Aktiviert oder deaktiviert die Funktion HDMI CEC.Bei Einstellung auf EINK nnen Sie das verbundene HDMI-CEC-kompatible Gerät in demselben Betriebsstatus steuern.inweis: Diese Menüoption ist nur verfügbar wenn die Eingangs uelle HDMI ist.
Logo	Aktiviert oder deaktiviert die Funktion Logo.Bei Einstellung auf EIN wird das AG-Neovo-Logo nach Einschaltung des Displays kurz angezeigt.
STANDARDW-ERTE	um Wiederherstellen der Werksvorgaben mit Ausnahme von Sprache BiB und Eingangs uelle.	Führen Sie mit der ►-Taste die Funktion aus.	-

EINSTELLUNG DER LCD-ANZEIGE

51 EcoSmart

Über den integrierten EcoSmart-Sensor lässt sich die Bildhelligkeit mit Hilfe der EcoSmart-Funktion automatisch an die Umgebungshelligkeit anpassen. Diese Funktion entlastet die Augen und sorgt für einen konomischen Stromverbrauch.

1920 x 1080 60 Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION ENABLE ON O F MODE AUTO USER LEVEL 80

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das ECOSMART-Menü berühren Sie anschließend die Taste ▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung ert
AKTIVIEREN	Aktiviert oder deaktiviert die EcoSmart-Funktion.	Wählen Sie die gewünschte Einstellung mit den Tasten◀ ▶.	EIN AUS
MODUS	Legt den Auto-Helligkeit-Modus fest.	Wählen Sie die gewünschte Einstellung mit den Tasten◀ ▶.	AUTO Benutzer
	Den Modus k nnen Sie auf folgende Werte einstellenAUTO – Dies ist der Standardmodus. Die Bildschirmhelligkeit passt sich automatisch an die Umgebungshelligkeit an.ENUTZER – um manuellen Einstellen der Bildschirmhelligkeit.
STUFE	Mit dieser Option stellen Sie die gewünschte Helligkeitsstufe ein.inweis: Diese Menüoption ist nur verfügbar wenn die Modus auf enute r eingestellt ist.	Passen Sie den Wert mit ◀ ▶ an.	0 – 100

EINSTELLUNG DER LCD-ANZEIGE

5 11 EINGANGS A L

1920x1080 60Hz BRIGHTNESS COLOUR TEMP. IMAGE SETTING ASPECT RATIO PIP SETTING ANTI-BURN-IN OSD SETTING AUDIO SETTING SYSTEM ECO SMART INPUT SELECT LANGUAGE INFORMATION VGA DVI HDMI DP EXIT E NTBR SELECT

1. Blenden Sie das Bildschirmmenü (OSD) mit der Taste ein.
2. Wählen Sie das EINGANGS A L-Menü berühren Sie anschließend die Taste ▶.
3. Wählen Sie die gewünschte Option mit den Tasten ▲ ▼.

Element unktion edienung ert
VGA	Wählt VGA als Eingangssignal uelle aus.	Wechseln Sie mit ▶ zur ausgewählten Eingangs uelle.	-
DVI	Wählt DVI als Eingangssignal uelle aus.
HDMI	Wählt HDMI als Eingangssignal uelle aus.
DP	Wählt DP (DisplayPort) als Eingangssignal uelle aus.

Kapitel 6: Anhang

6 1 arnmeldungen

arnmeldungen	Ursache L sung
INPUT SIGNAL OUT OF RANGE	Auflösung oder Bildschirmaktualisierungsrate der Computer-Grafikkarte befinden sich außerhalb des zulässigen Bereiches.	Ändern Sie Auflösung oder Bildschirmaktualisierungsrate der Grafikkarte entsprechend.
NO SIGNAL	Das LCD-Display erkennt kein Eingangssignal.	Prüfen Sie, ob die Quelle eingeschaltet ist.Vergewissern Sie sich,dass das Signalkabel richtig angeschlossen ist.Schauen Sie nach, ob die Anschlussstifte im Stecker verbogen oder gebrochen sind.
OSD LOCK OUT	Das OSD-Menü wurde vom Anwender gesperrt.	Geben Sie das OSD wieder frei.Siehe Seite 17
[TGH7] ANTI-BURN-IN ON	Die Anti-Burn-In-Funktion wurde vom Anwender aktiviert.	Deaktivieren Sie die Anti-Burn-In-Funktion. Siehe Seite 34.

6 2 ehlerbehebung

Problem M gliche Ursache und L sung
Kein Bild.LED-Anzeige ist AUS.	Vergewissern Sie sich, dass das LCD-Display eingeschaltet ist.Überzeugen Sie sich davon, dass das Netzkabel richtig an den Netzanschluss des Gerätes angeschlossen ist.Prüfen Sie, ob der Netzstecker in der Steckdose sitzt und bis zum Anschlag eingesteckt wurde.
LED-Anzeige leuchtet ORANGE.	Prüfen Sie, ob der Computer eingeschaltet ist.Der Computer befindet sich eventuell im Bereitschaftsmodus. Zum „Aufwecken“ bewegen Sie die Maus oder drücken die Strg-Taste.
Die Bildposition ist nicht korrekt.	Passen Sie die Werte H-Position und V-Position an. Siehe Bildeinstellungen unter Seite 28.
Texte werden verschwommen dargestellt.	Bei VGA-Eingangssignalen führen Sie bitte eine automatische Bildeinstellung (Auto-Anpassung) durch; dazu drücken Sie die TastePassen Sie die Bildeinstellungen an (siehe Seite 28).
Das OSD-Menü lässt sich nicht einblenden.	Das OSD ist gesperrt. Beachten Sie zur Freigabe des OSD Seite 17.
Im Bild sind rote, blaue, grüne oder weiße Punkte zu sehen.	Ein LCD-Bildschirm besteht aus Millionen winziger Transistoren. Bei dieser riesigen Anzahl kann es vorkommen, dass einige wenige Transistoren nicht richtig funktionieren und dunkle oder helle Punkte verursachen. Dies ist ein Effekt, der die LCD-Technologie sehr häufig begleitet und nicht als Fehler angesehen werden sollte.
Kein Ton. Schauen Sie nach	Seite 17 oder 36).Prüfen Sie, obAudioeinstellungen > Audio auf Aus eingestellt ist (siehe Seite 36).Bei VGA- oder DVI-Eingang prüfen Sie bitte die Audioeinstellungen des externen Gerätes.Wählen Sie beim HDMI- oder DP-Eingang die richtige Audioeingangsquelle (siehe Seite 36).
Der BiB-Modus funktioniert nicht.	Die Eingangssignale für Haupt- und Subbild sind nicht für eine gemeinsame Anzeige als BiB-Bild kompatibel. Details finden Sie in der Tabelle zur BiB-Kompatibilität (siehe Seite 33).

Anhang

Problem M gliche Ursache und L sung
Die Hintergrundbeleuchtung lässt sich nicht einstellen.	Die EcoSmart-Funktion ist aktiviert. Stellen Sie zum Deaktivieren der EcoSmart-Funktion EcoSmart > Aktivieren auf Aus ein (siehe Seite 39).
Das Bild erscheint verzerrt.	Passen Sie das Seitenverhältnis an (siehe Seite 31).
Kondenswasser bildet sich auf oder im LCD-Display.	Dies kann vorkommen, wenn sich das LCD-Display erwärmt – zum Beispiel dann, wenn Sie es aus einem kälteren Raum in einen wesentlich wärmeren Raum bringen. Schalten Sie das LCD-Display erst dann wieder ein, wenn das Kondenswasser vollständig verschwunden ist.
Die Glasfläche ist beschlagen.	Dies kann bei feuchten Wetterbedingungen geschehen und ist völlig normal. Diese Störung verschwindet nach wenigen Tagen und bei Änderung der Wetterlage von selbst.
Leichte Nachbilder eines lange angezeigten Bildes sind auf dem Bildschirm zu sehen.	Schalten Sie das LCD-Display längere Zeit komplett ab.Lassen Sie längere Zeit einen Bildschirmschoner oder abwechselnd komplett weiße und schwarze Bilder anzeigen.

Anhang

6 3 LCD-Display transportieren

Wenn Sie Ihr LCD-Display transportieren oder zur Reparatur einschicken möchten, nutzen Sie am besten die Originalverpackung.

1 Legen Sie s mtliches Zubeh r in die Verpackung bei edarf Stüte n Sie den LCD- ildschirm an beiden Seiten mit den beiden artschaumkissen dies bietet u s tl ichen Schut
2 Legen Sie das LCD-Display in den Karton
3 Legen Sie die Zubeh rverpackung an die vorgesehene Stelle bei edarf
4 Schließen Sie den Karton und kleben Sie ihn u

Kapitel 7: Technische Daten

7 1 Technische Daten des Ane igeger tes

-15E -17E -1 E
Panel Panel Type LED	-Backlit TFT LCD (VA	Technology)	LED-Backlit TFT LCD (TN Technology)	LED-Backlit TFT LCD (TN Technology)
	Panel Size 15.0 17.0 19.0
	Ma. Resolution XGA 10	24 768 SXGA 1280 1024 S	XGA 1280 1024
	Pie I Pitch	0.297 mm	0.264 mm	0.294 mm
	Brightness	300 cd m^2	250 cd m^2	250 cd m^2
	Contrast Ratio	20 000 000 1 (DCR)	20 000 000 1 (DCR)	20 000 000 1 (DCR)
	Viewing Angle (H V)	176 176	170 160	170 160
	Display Colour	16.2M	16.7M	16.7M
	Response Time	5 ms	3 ms	3 ms
Fre uency (H V)	H Fre .	24 kHz-83 kHz	24 kHz-83 kHz	24 kHz-83 kHz
	V Fre .	50 Hz-75 Hz	50 Hz-75 Hz	50 Hz-75 Hz
Input	DisplayPort	1	1	1
	HDMI	1.4 1	1.4 1	1.4 1
	DVI	24-Pin DVI-D 1	24-Pin DVI-D 1	24-Pin DVI-D 1
	VGA	15-Pin D-Sub 1	15-Pin D-Sub 1	15-Pin D-Sub 1
Audio	Audio In	Stereo audio ack for PC (3.5 mm) 1	Stereo audio ack for PC (3.5 mm) 1	Stereo Audio ack (3.5 mm) 1
	Internal Speakers	2W 2	2W 2	2W 2
Power	Power Supply	Eternal	Eternal	Eternal
	Power Re uirements	DC 12V 1.49A	DC 12V 1.58A	DC 12V 1.72A
	On Mode	12W (On)	14W (On)	15W (On)
	Stand-by Mode	0.5W	0.5W	0.5W
	Off Mode	0.5W	0.5W	0.5W
NeoVTMOptical Glass	Thickness	3.0 mm (0.12 )	3.0 mm (0.12 )	3.0 mm (0.12 )
	Reflection Rate	1	1	1
	Transmission Rate	97	97	97
	Hardness	9H	9H	9H
Operating Conditions	Temperature	0 C-40 C (32 F-104 F)	0 C-40 C (32 F-104 F)	0 C-40 C (32 F-104 F)
	Humidity	10 -90 (non-condensing) 10	-90 (non-condensing) 10 -90	(non-condensing)
Storage Conditions	Temperature	-20 C-60 C (-4 F-140 F)	-20 C-60 C (-4 F-140 F)	-20 C-60 C (-4 F-140 F)
	Humidity	5 -95 (non-condensing)	5 -95 (non-condensing)	5 -95 (non-condensing)
Mounting	VESA FPMPMI	es(100 100 mm 75 75 mm)	es(100 100 mm 75 75 mm)	es(100 100 mm 75 75 mm)
Stand	Tilt	0 to 20	0 to 22	0 to 22
Security	Kensington Security Slot	es	es	es
Dimensions	Product with Base(W H D)	380.0 359.0 155.0 mm(15.0 14.1 6.1 )	409.4 398.2 175.0 mm(16.1 15.7 6.9 )	445.4 420.2 175.0 mm(17.5 16.5 6.9 )
	Packaging(W H D)	470.0 460.0 199.0 mm(18.5 18.1 7.8 )	506.0 506.0 225.0 mm(19.9 19.9 8.9 )	552.0 526.0 225.0 mm(21.7 20.7 8.9 )
Weight	Product with Base	4.6 kg (10.1 lb)	6.0 kg (13.2 lb)	6.8 kg (15.0 lb)
	Packaging	5.8 kg (12.8 lb)	7.5 kg (16.5 lb)	8.5 kg (18.7 lb)

inweis:

◆ nderungen sämtlicher technischen Daten sind vorbehalten.

7 2 Display-Abmessungen

721 -15E-Abmessungen

722 -17E-Abmessungen

Technische Daten

7 2 3 -1 E-Abmessungen

61.5 31.5 27.8 445.4 (outline dimension) 434 378.5 (opening dimension) 27.8 383.9 (outline dimension) 372.5 333.5 (opening dimension) 27.8 179.6 420.2 193 41.2 neovo 217 217 240 64.5 37 0.22" 51.3 167 100 167 75 8x MHxL10 146.5 86.5 235 75 100 127 78 278 78 neovo

AG Neovo
