Produkttyp	Papierschneidemaschine (Guillotine)
Marke	OLYMPIA
Modell	TR 4815
Schnittlänge	480 mm
Schnitthöhe (Papierkapazität)	bis zu 40 Blatt (80 g/m²)
Eingangsspannung	230 V, 50 Hz
Leistungsaufnahme	ca. 50 W
Abmessungen (L x B x H)	650 x 250 x 200 mm
Gewicht	ca. 4,5 kg
Schnitttisch	rutschfeste Gummiauflage
Sicherheitsmerkmale	Klingenschutz, Sicherheitsverriegelung, automatische Rückholung
Schnittanzeige	geprägte Linealskala in cm und Zoll
Geeignete Papierarten	Papier, Karton, Fotos, Etiketten
Wartung	Klinge regelmäßig reinigen und bei Bedarf nachschleifen oder ersetzen
Reinigung	Oberflächen mit weichem, trockenem Tuch abwischen; keine aggressiven Reiniger
Ersatzteile	Ersatzklingen (Modell K-480) und Schrauben erhältlich
Reparatur	Klingenwechsel durch Fachpersonal empfohlen; Kundendienst über Händler
Im Lieferumfang enthalten	Schneidemaschine, Ersatzklinge (optional), Bedienungsanleitung
Garantie	2 Jahre (gesetzliche Gewährleistung)

Häufig gestellte Fragen - TR 4815 OLYMPIA

Wie viele Blätter kann die OLYMPIA TR 4815 gleichzeitig schneiden?

Die TR 4815 schneidet bis zu 40 Blatt Normalpapier (80 g/m²) auf einmal.

Wie tausche ich die Klinge aus?

Lösen Sie die Sicherungsschraube, entfernen Sie die alte Klinge vorsichtig und setzen Sie eine neue Ersatzklinge ein. Ziehen Sie die Schraube fest an. Dies sollte nur von Fachpersonal durchgeführt werden.

Ist die Schneidemaschine sicher?

Ja, sie verfügt über einen Klingenschutz und eine Sicherheitsverriegelung, die ein ungewolltes Auslösen verhindert. Halten Sie Ihre Finger stets fern vom Schneidbereich.

Welche Papierformate kann ich schneiden?

Die Schneidlänge von 480 mm reicht für Formate bis DIN A3 (420 mm). Sie können auch kleinere Formate wie A4, A5 oder Briefumschläge schneiden.

Wie reinige ich die Schneidemaschine?

Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Scheuermittel. Die Klinge kann mit einem leicht öligen Lappen gereinigt werden.

Kann ich auch Fotopapier schneiden?

Ja, die Maschine schneidet Fotopapier und leichte Kartonagen problemlos. Achten Sie darauf, die maximale Blattanzahl nicht zu überschreiten.

Was mache ich, wenn die Schnitte unsauber werden?

Überprüfen Sie die Klingenschärfe. Bei stumpfer Klinge tauschen Sie diese aus. Auch ein Ausrichten des Papiers an der Anschlagschiene kann helfen.

Wo finde ich Ersatzteile?

Ersatzklingen (Artikel K-480) erhalten Sie bei Ihrem Fachhändler oder online. Weitere Teile sind über den Kundendienst erhältlich.

Wie stelle ich den genauen Schnitt ein?

Nutzen Sie das Lineal und die Anschlagschiene. Legen Sie das Papier bündig an und senken Sie den Hebel langsam ab. Üben Sie gleichmäßigen Druck aus.

Gibt es eine Garantie?

Es gilt die gesetzliche Gewährleistung von 2 Jahren. Bei Mängeln wenden Sie sich an den Verkäufer.

BEDIENUNGSANLEITUNG TR 4815 OLYMPIA

DE Bedienungsanleitung
GB Operating Manual

Wichtige Sicherheits-hinweise

Lesen Sie diese Hinweise bitte sorgfältig und beachten Sie diese bei der Handhabung des Geräts.

1. Bewahren Sie die Bedienungsanleitung für die zukünftige Benutzung auf.
2. Stellen Sie das Gerät vor der Verwendung auf einem ebenen und stabilen Arbeitsplatz auf.
3. Fassen Sie das Gerät beim Bewegen oder Wegstellen auf keinen Fall am Messer an.
4. Bedienen Sie das Gerät immer mit zwei Händen.
5. Halten Sie lose Teile von Bekleidung, Kra- watten, Schmuck, langes Haar oder andere lose Gegenstände vom Gerät fern.
6. Entfernen Sie vor dem Zuschneiden eventuell vorhandene Heft- und/oder Büroklammern.
7. Das Messer darf weder geschmiert noch geschliffen werden.
8. Ist das Messer oder das Gehäuse des Messers (Schneidekopf) beschädigt, darf das Gerät nicht verwendet werden.
9. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
10. Das Gerät ist nicht für das Schneiden von Finger- oder Fußnägeln vorgesehen.

●Bestimmungsgemäße Verwendung

Dieser Rollenschneider darf nur zum Zuschneiden von Papier, Fotopapier und Laminierfolien benutzt werden.

Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig.

●Nicht bestimmungs-gemäße Verwendung

Schneiden Sie ausschließlich Materialien zu, die den Angaben in den Technischen Daten entsprechen.

Jede andere Verwendung als die in Bestimmungsgemäße Verwendung beschriebene gilt als nicht bestimmungsgemäß.

●Gerät reinigen

Achtung: Verletzungsgefahr! Das Messer des Rollenschneiders ist sehr scharf! Reinigen Sie das Messer des Rollenschneiders mit größter Vorsicht!

Reinigen Sie das Gerät von außen mit einem leicht angefeuchtetem Tuch.

Verwenden Sie zur Reinigung des Geräts keine aggressiven Reinigungsmittel oder Chemikalien.

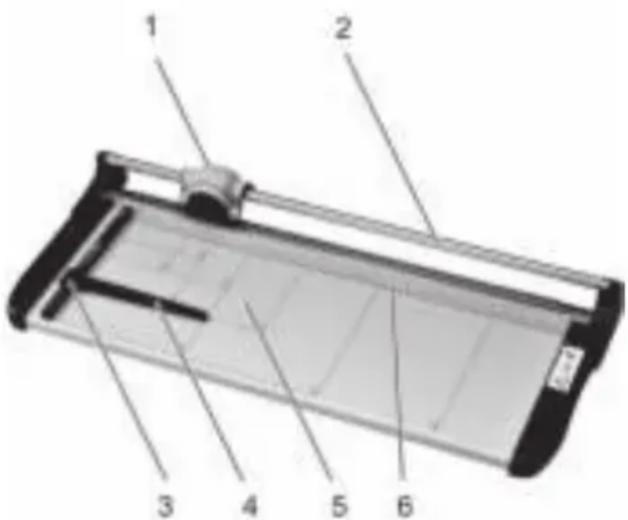

- Übersicht der Bedienelemente

1. Schneidekopf
2. Führungsschiene
3. Verriegelung
4. Papierführung
5. Rasterungen und Messeinrichtungen
6. Andruckleiste

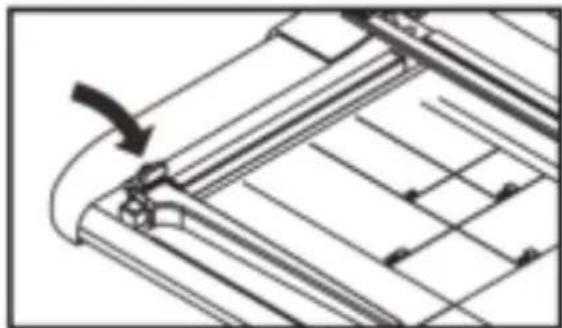

●Papierführung

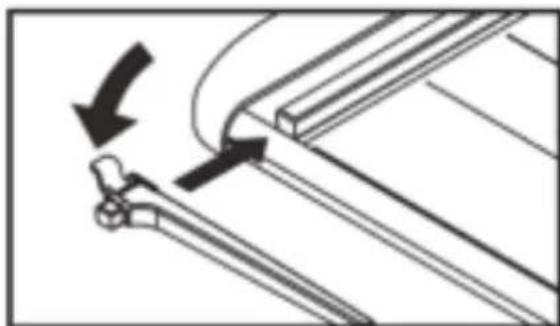

1. Lösen Sie die Verriegelung [3] der Papierführung [4].

2. Schieben Sie die Papierführung [4] vorsichtig auf die Schiene.

Hinweis: Verschieben Sie die Papierführung [4] nicht, wenn die Verriegelung [3] nicht gelöst ist.

1. Positionieren Sie die Papierführung [4] mit Hilfe der Rasterungen und Messeinrichtungen [5].

Hinweis: Die Papierführung [4] kann in der Schiene stufenlos verstellt werden.

1. Verriegeln [3] Sie die Papierführung [4]. Die Papierführung [4] dient nun als Anschlag für das zu schneidende Material.

1. Platzieren Sie das Schneidebrett auf einem ebenen und stabilen Arbeitsplatz.

Achtung: Verletzungsgefahr! Das Messer des Rollenschneiders ist sehr scharf! Niemals in das Messer des Rollenschneiders fassen.

1. Schieben Sie den Schneidekopf [1] nach außen.
2. Legen Sie das zu schneidende Material unter die Führungsschiene [2] bis an die Papierführung [4] heran und fixieren Sie das zu schneidende Material mit der flachen Hand.
3. Drücken Sie den Schneidekopf [1] leicht nach unten und ziehen Sie den Schneidekopf [1] entlang der Führungsschiene [2] bis zur anderen Seite.
4. Entfernen Sie das zugeschnittene Material.

Hinweis: Führen Sie den Schneidekopf [1] erst in seine ursprüngliche Position zurück, wenn Sie das zugeschnittene Material entfernt haben.

●Technische Daten

Schneidelänge (mm)

TR 3615	360
TR 4815 480
TR 6712 670
TR 1307 1300

Schnittleistung Blatt (80 g / m²)

TR 3615	15
TR 4815 15
TR 6712 12
TR 1307 7

●Garantie

Lieber Kunde,

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke Olympia entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

• Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
• Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
• Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514

(Kosten aus dem dt. Festnetz bei Druckle- gung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

Abmessungen (L x B x H mm)

TR 3615	370 x 546 x 100
TR 4815 370 x 656 x 100
TR 6712 370 x 856 x 100
TR 1307 510 x 1486 x 940

Gewicht (kg)

TR 3615	3,4
TR 4815 4,0
TR 6712 5,0
TR 1307 9,5

- Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu senden:

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Important Safety Information

Olympia Business Systems Vertriebs GmbH

Zum Kraftwerk 1

45527 Hattingen

GERMANY
