BEDIENUNGSANLEITUNG Street Rebel Carson

Montageanleitung / Assembly

MONTAGEANLEITUNG • ASSEMBLY

1. LENKSERVO • STEERING SERVO

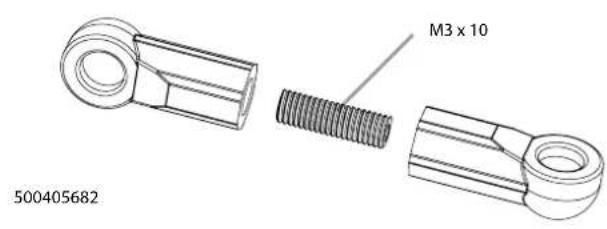

Carson Street Rebel - LENKSERVO • STEERING SERVO - 1

text_image M3 x 10 500405682

Carson Street Rebel - LENKSERVO • STEERING SERVO - 2

7. GETRIEBE • GEARBOX

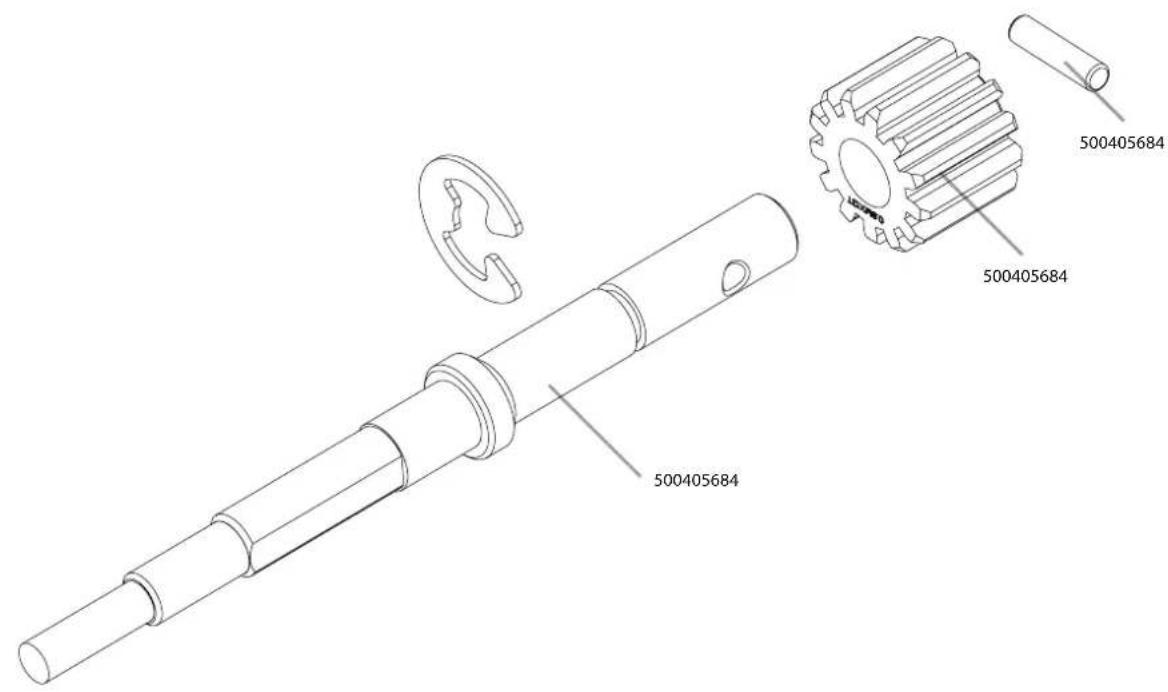

Carson Street Rebel - GETRIEBE • GEARBOX - 1

text_image 500405684 500405684 500405684

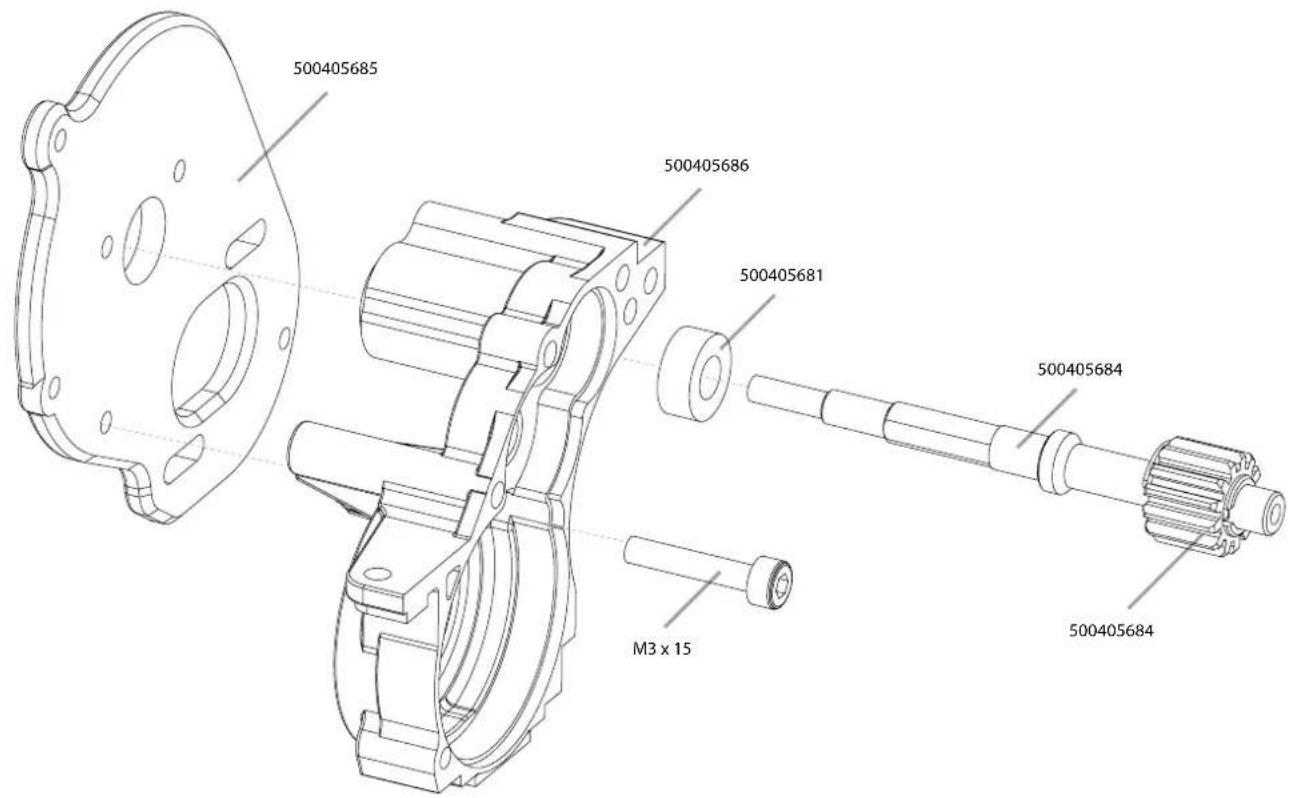

Carson Street Rebel - GETRIEBE • GEARBOX - 2

text_image 500405685 500405686 500405681 500405684 500405684 M3 x 15

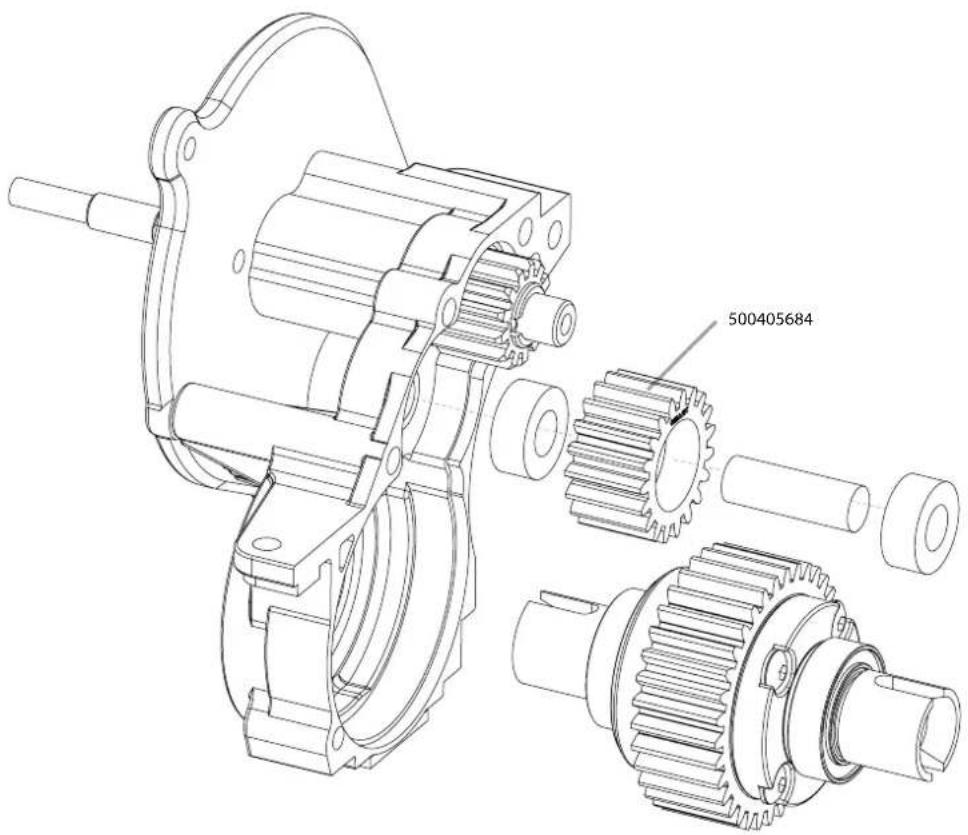

Carson Street Rebel - GETRIEBE • GEARBOX - 3

text_image 500405684

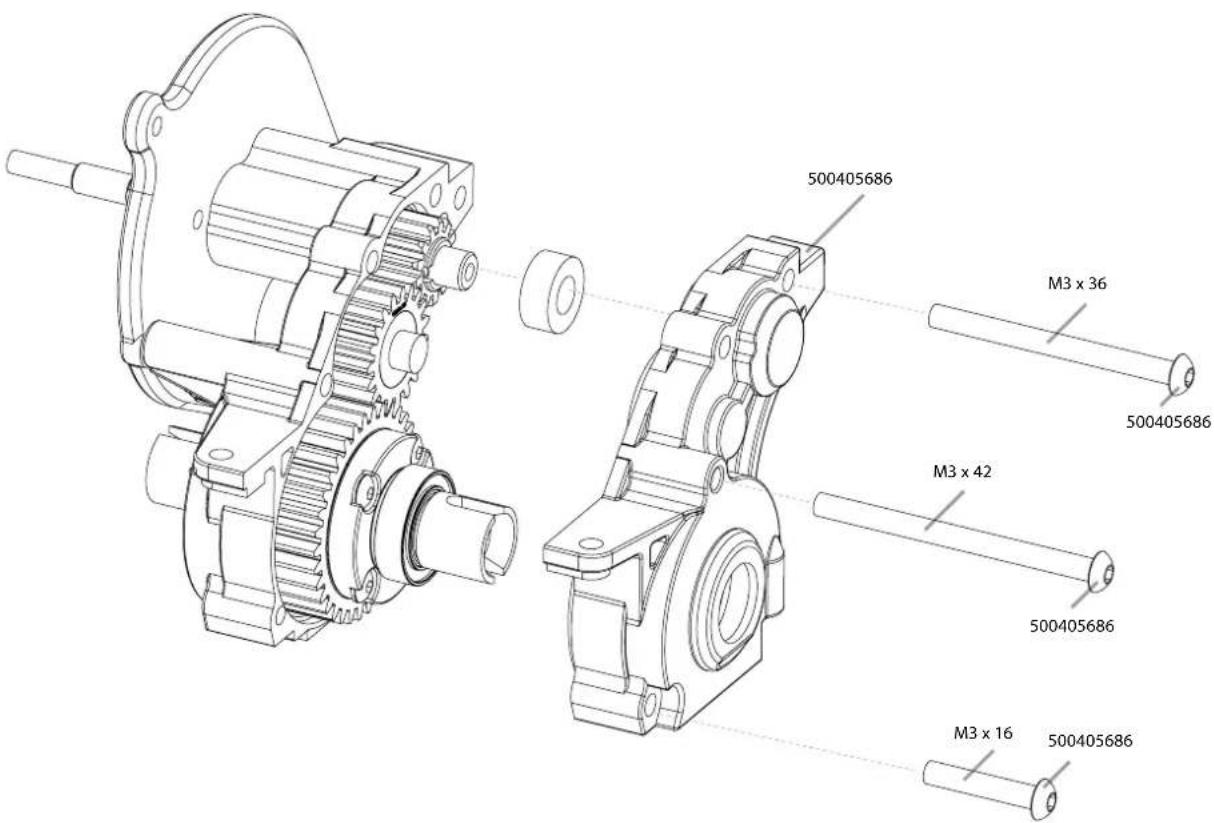

Carson Street Rebel - GETRIEBE • GEARBOX - 4

text_image 500405686 M3 x 36 500405686 M3 x 42 500405686 M3 x 16 500405686

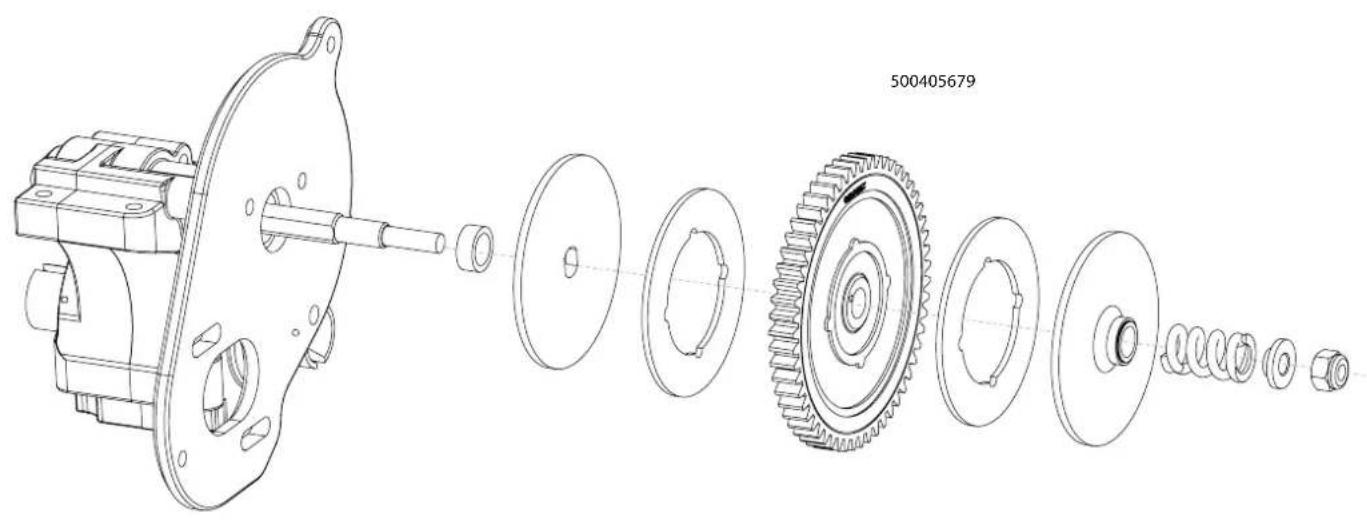

Carson Street Rebel - GETRIEBE • GEARBOX - 5

text_image 500405679

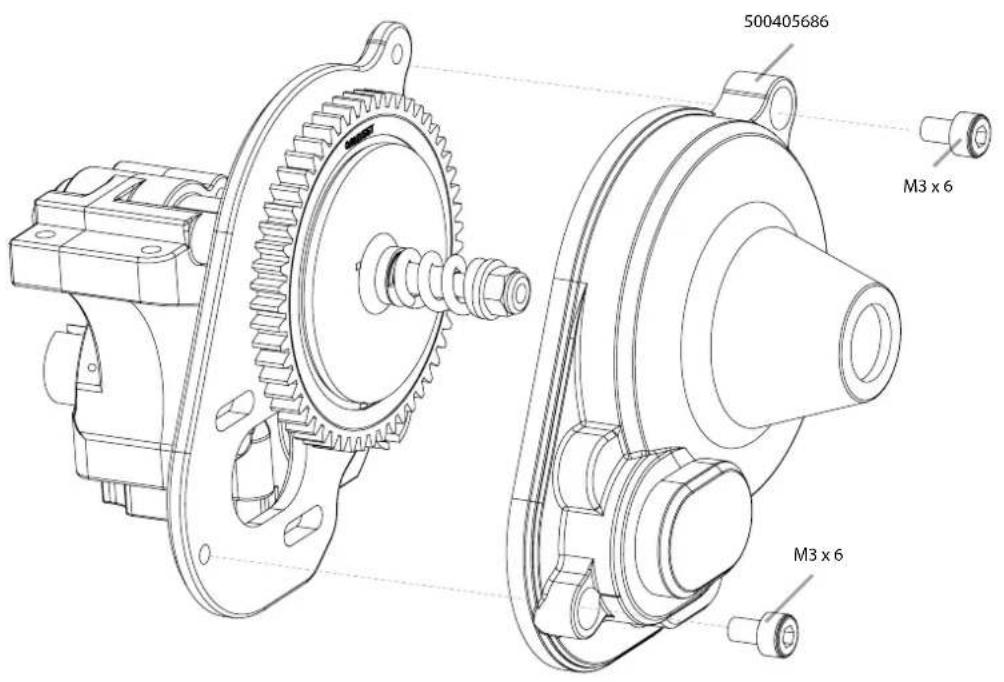

Carson Street Rebel - GETRIEBE • GEARBOX - 6

text_image 500405686 M3 x 6 M3 x 6

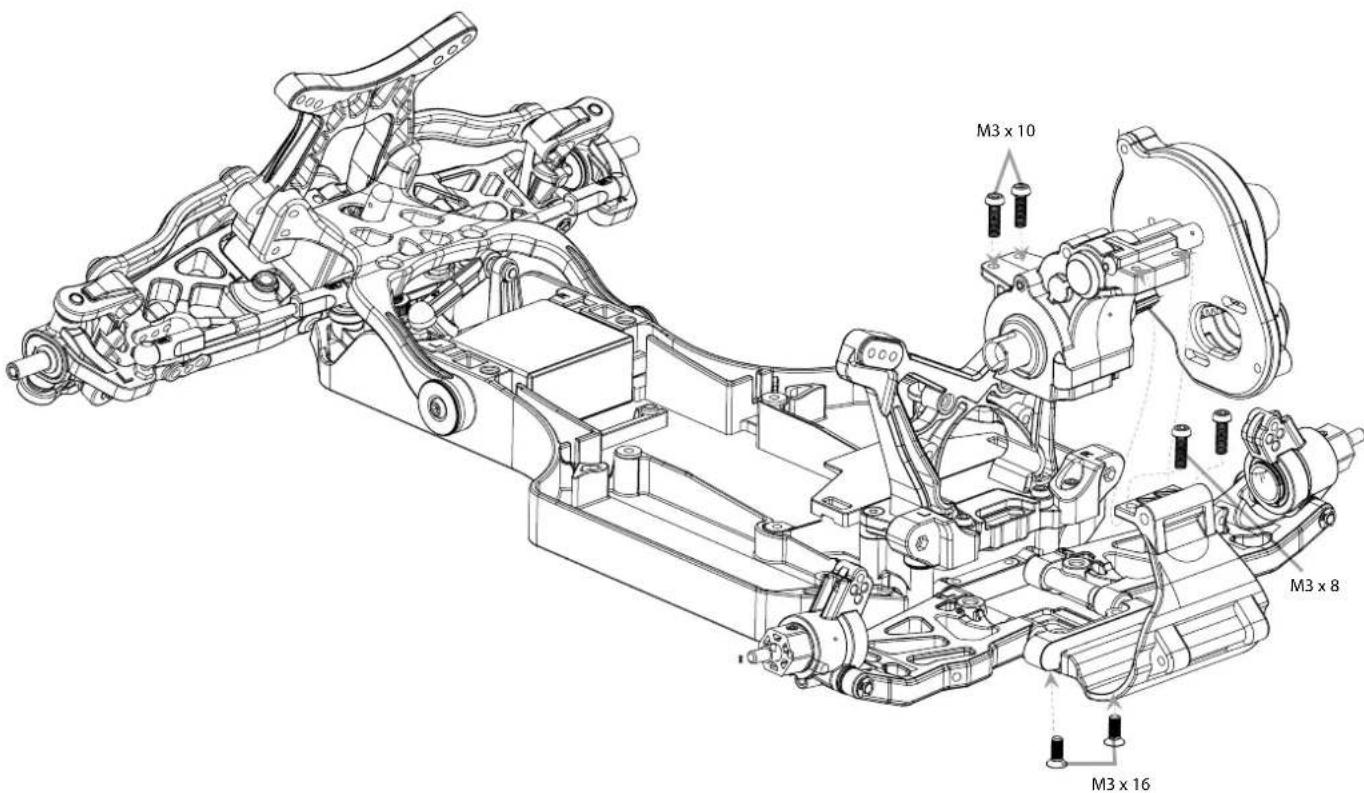

Carson Street Rebel - GETRIEBE • GEARBOX - 7

text_image M3 x 10 M3 x 8 M3 x 16
  1. SPOILERHALTER · WING HOLDER

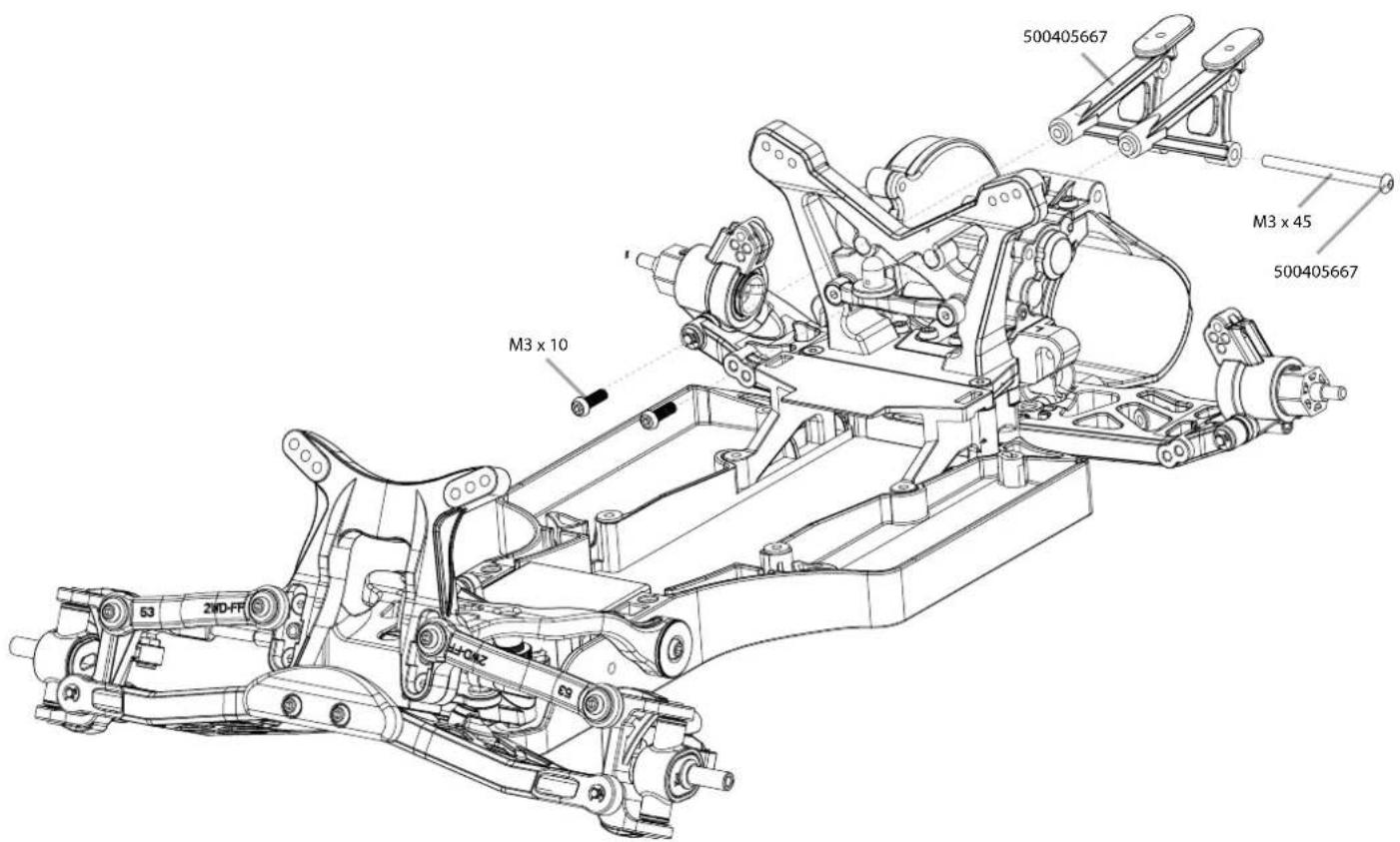

    Carson Street Rebel - GETRIEBE • GEARBOX - 8
text_image 500405667 M3 x 45 500405667 M3 x 10 ZWD-FF

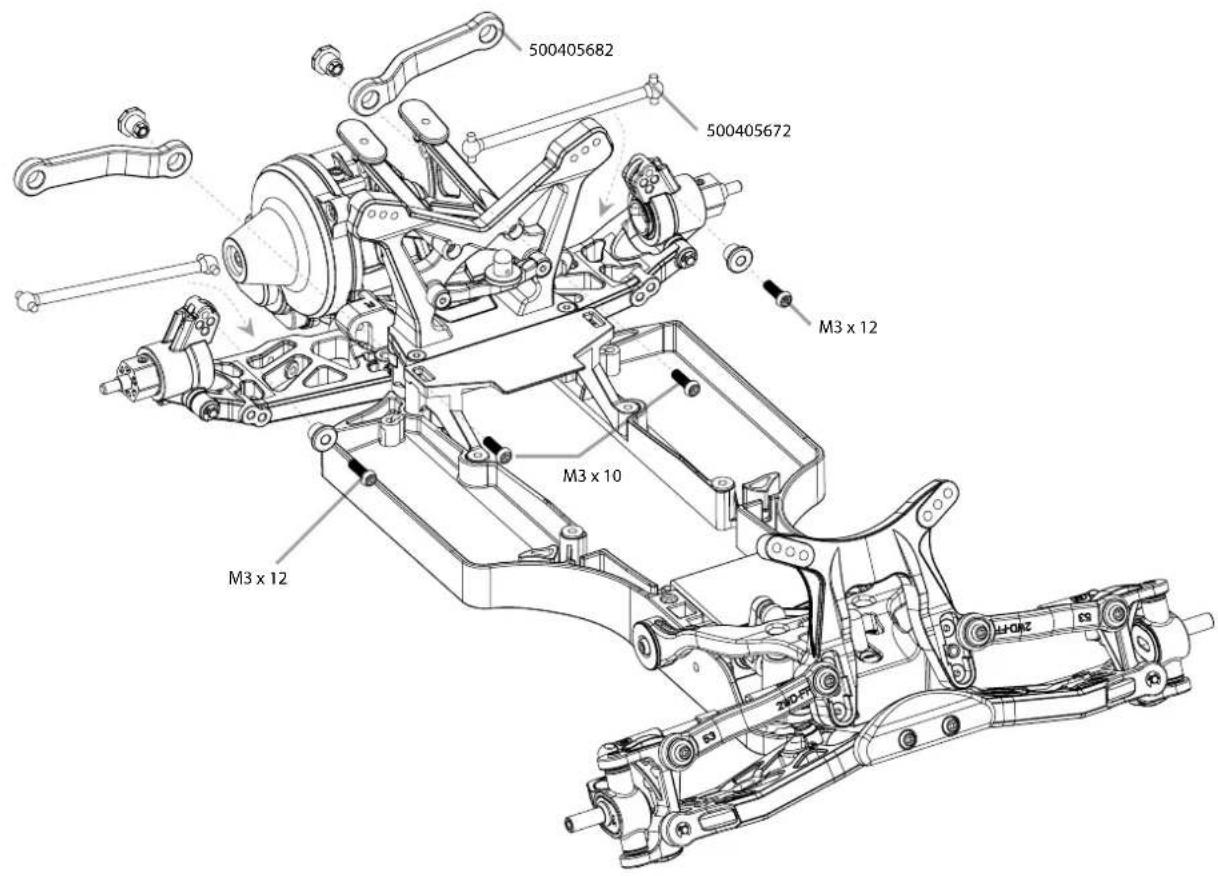

Carson Street Rebel - GETRIEBE • GEARBOX - 9

text_image 500405682 500405672 M3 x 12 M3 x 10 M3 x 12 210-FF

9. STOSSDÄMPFER • SHOCK ABSORBERS

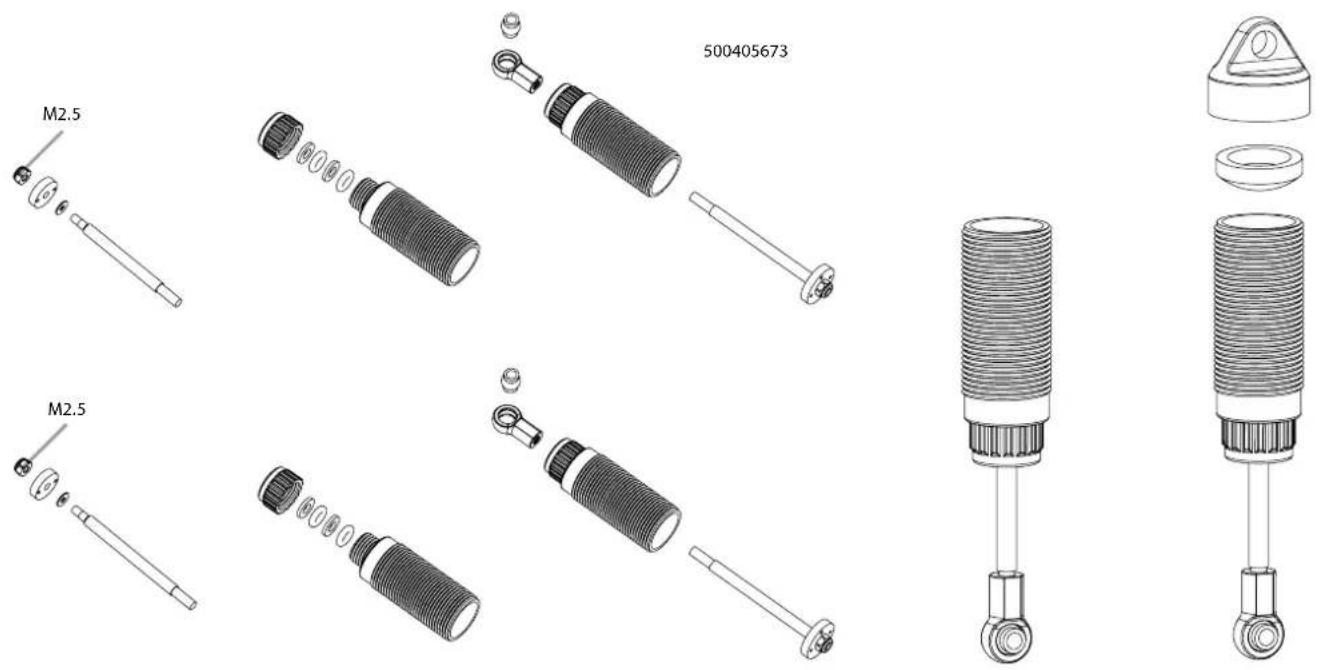

Carson Street Rebel - STOSSDÄMPFER • SHOCK ABSORBERS - 1

text_image 500405673 M2.5 M2.5

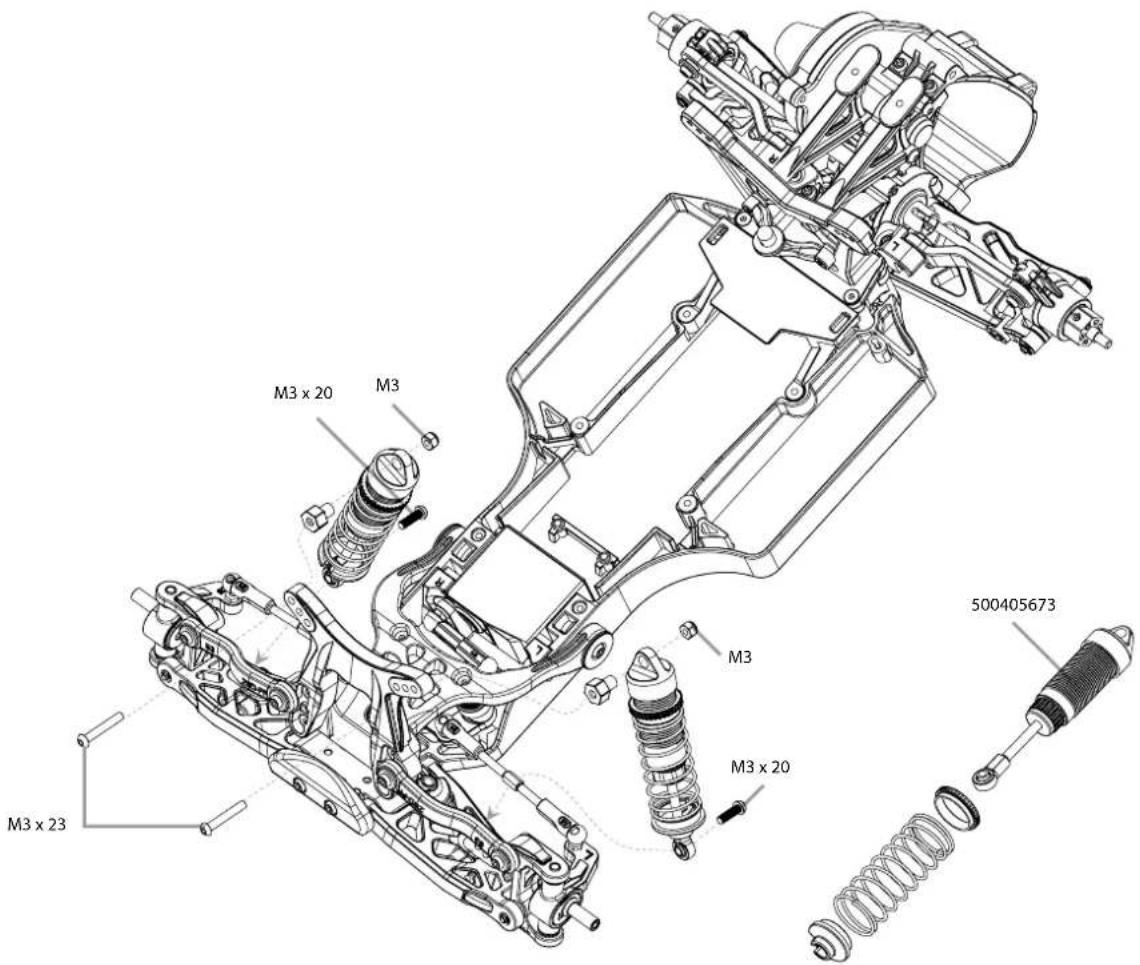

Carson Street Rebel - STOSSDÄMPFER • SHOCK ABSORBERS - 2

text_image M3 x 20 M3 M3 x 23 M3 x 20 500405673

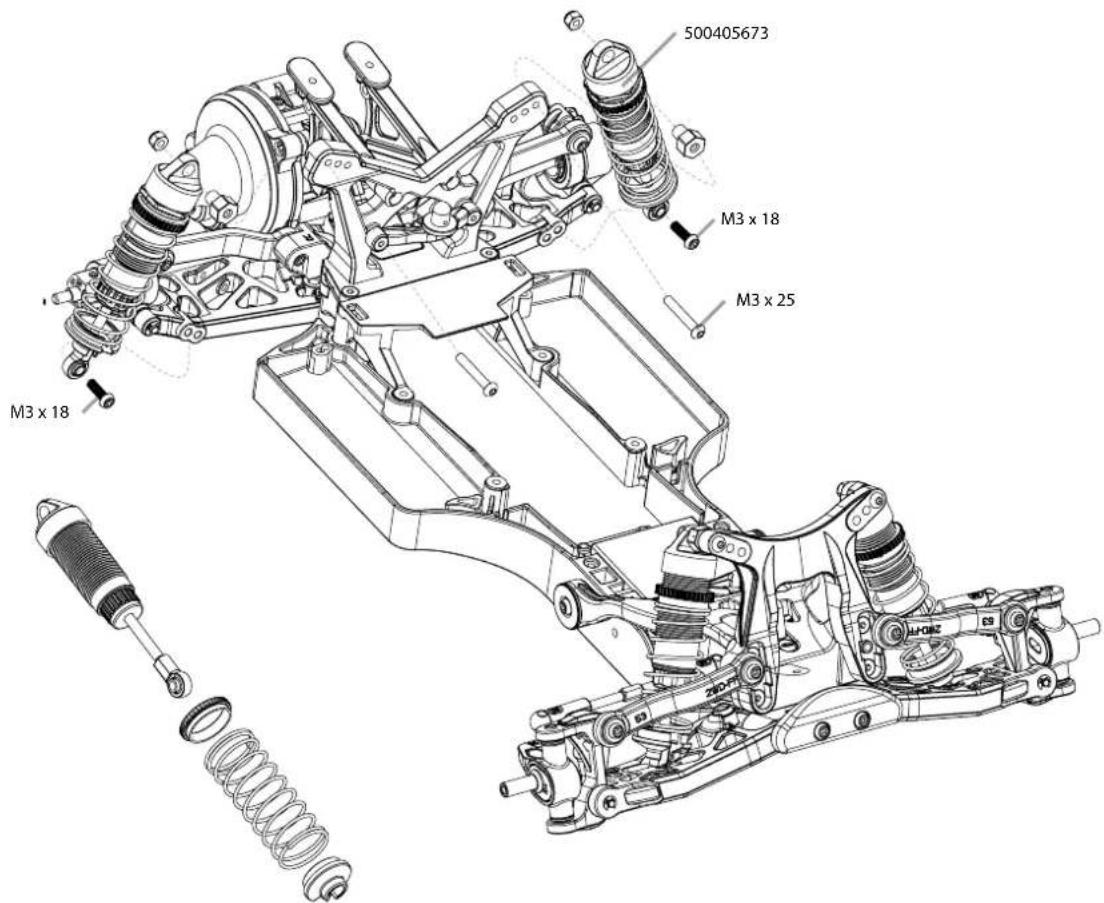

Carson Street Rebel - STOSSDÄMPFER • SHOCK ABSORBERS - 3

text_image 500405673 M3 x 18 M3 x 25 M3 x 18

10. AKKUHALTER • BATTERY HOLDER

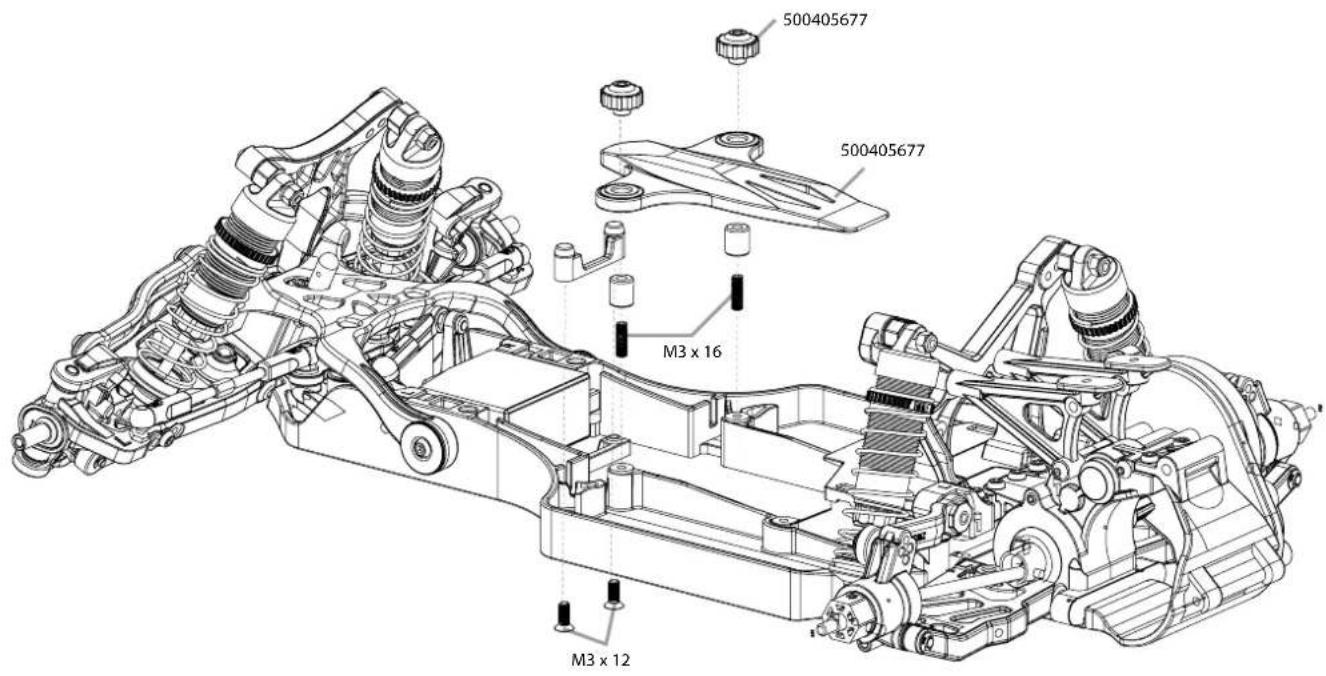

Carson Street Rebel - AKKUHALTER • BATTERY HOLDER - 1

text_image 500405677 500405677 M3 x 16 M3 x 12

11. RÄDER • WHEELS

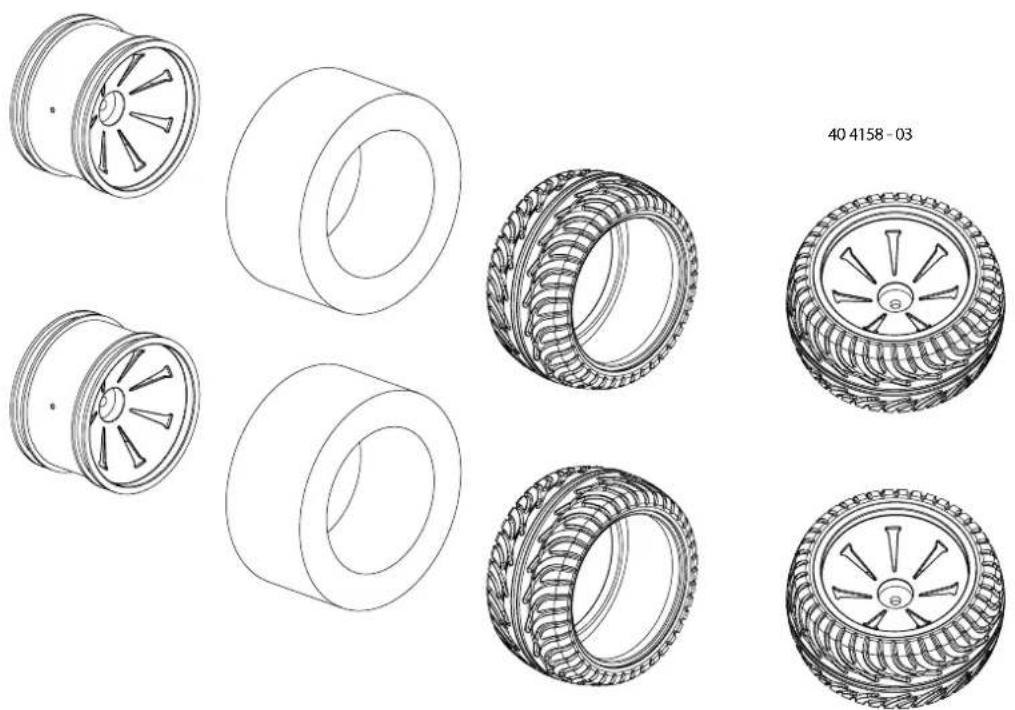

Carson Street Rebel - RÄDER • WHEELS - 1

TAMIYA-CARSON Modellbau GmbH & Co. KG

Werkstraße 1 // D-90765 Fürth // www.carson-modelsport.de

+49 36757333343

Service-Hotline for Germany: Mo - Do 8.00 - 17.00 Uhr // Fr 8.00 - 14.30 Uhr CARSON-Model Sport // Abt. Service // Mittlere Motsch 9 // 96515 Sonneberg
