Produkttyp	Ferngesteuertes RC-Boot
Modell	Micro Rapscallion (500108009)
Marke	Carson
Fernsteuerung	2,4 GHz Reflex Wheel Pro Pistolensender
Frequenzband	2,4 GHz
Fahrakku-Typ	NiMH 7,2 V / 260 mAh
Ladezeit	Ca. 2 Stunden
Motor	Wassergekühlter Elektromotor, wasserfest
Lenkservo	Wasserfest
Empfänger/Regler	Wasserfeste 2,4 GHz Einheit
Sender-Stromversorgung	4x AA-Batterien (im Lieferumfang)
Mitgeliefertes Zubehör	Bootsständer, Ladegerät, Senderbatterien
Optionales Zubehör	Ersatzpropeller (500109014), NiMH-Akku (500608150)
Garantie	24 Monate auf Material- und Fertigungsfehler
Schutzart	Wasserfeste Komponenten (Anschlüsse nicht wasserfest)
Wartung	Nach jeder Fahrt trocknen und reinigen; Schrauben überprüfen; Originalersatzteile verwenden
Sicherheitshinweise	Nicht für Kinder unter 14 Jahren ohne Aufsicht; nur auf geeigneten Gewässern; Anleitung lesen

Häufig gestellte Fragen - Micro Rapscallion Carson

Wie lade ich den Fahrakku?

Schließen Sie das mitgelieferte Ladegerät an eine 230V-Steckdose an (grüne LED leuchtet). Verbinden Sie dann den Fahrakku mit dem Ladegerät (rote LED leuchtet). Nach ca. 2 Stunden wird die LED grün – der Akku ist voll. Trennen Sie zuerst den Akku, dann das Ladegerät vom Netz.

Wie binde ich den Sender an das Modell?

Halten Sie die Setup-Taste am Modell gedrückt, schalten Sie das Modell ein, lassen Sie die Taste los (rote LED blinkt). Schalten Sie dann den Sender ein (akustisches Signal). Die LED leuchtet dauerhaft – Bindung abgeschlossen. Das System ist nun fahrbereit.

Was tun, wenn das Boot nicht fährt?

Prüfen Sie, ob Sender und Modell eingeschaltet sind. Kontrollieren Sie den Ladezustand des Fahrakkus und der Senderbatterien. Bei Überhitzung lässt man das Modell ca. 30 Minuten abkühlen. Überprüfen Sie auch die Verbindungskabel zwischen Motor und Regler.

Kann ich das Boot im Salzwasser fahren?

Nein, um Korrosion zu vermeiden, sollte das Produkt nicht mit Salzwasser in Berührung kommen. Fahren Sie nur in Süßwasser und reinigen Sie das Boot nach jeder Fahrt gründlich mit klarem Wasser.

Welche Batterien benötigt der Sender?

Der Sender benötigt 4 AA-Batterien. Diese sind im Lieferumfang enthalten. Wenn die Spannungsanzeige blinkt, müssen die Batterien durch frische ersetzt werden.

Wie wechsle ich den Propeller?

Der Ersatzpropeller (Art.-Nr. 500109014) ist optionales Zubehör. Zum Wechseln das Boot ausschalten, den alten Propeller vorsichtig abziehen und den neuen auf die Welle stecken. Achten Sie auf korrekten Sitz.

Warum bleibt der Motor plötzlich stehen?

Mögliche Ursachen: Störsignale (Umgebungswechsel), Überhitzungsschutz (30 Min. abkühlen lassen) oder Unterspannungsschutz (Akku laden). Überprüfen Sie die Umgebung und den Akkuzustand.

Wie trimme ich die Lenkung?

Stellen Sie die Lenkungstrimmung am Sender ein, damit das Boot geradeaus fährt, wenn das Steuerrad in Neutralstellung ist. Drehen Sie den Trimmregler, bis das Boot keinen Kurvendrang mehr zeigt.

Ist das Modell für Kinder geeignet?

Das Modell ist kein Spielzeug. Kinder unter 14 Jahren dürfen es nur unter Aufsicht von Erwachsenen betreiben. Die Bedienung muss schrittweise erlernt werden.

Wie schalte ich das System richtig aus?

Schalten Sie zuerst das Modell aus, dann den Sender. Entfernen Sie den Fahrakku aus dem Modell und die Batterien aus dem Sender, wenn Sie das Boot längere Zeit nicht nutzen.

BEDIENUNGSANLEITUNG Micro Rapscallion Carson

D Betriebsanleitung Seite 2 - 11
GB Instruction Manual Page 12 - 21

Rapscallion MICRO

SEA WARRIOR

CARSON Micro Sea Warrior 500108008 / Micro Rapscallion 500108009

D

Sehr geehrter Kunde

Wir beglückwünschen Sie zum Kauf Ihres CARSON RC-Modells, das nach dem heutigen Stand der Technik gefertigt wurde.

Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor.

Aus geringfügigen Abweichungen des Ihnen vorliegenden Produktes gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden.

Diese Bedienungsanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch.

Bewahren Sie diese Anleitung zum Nachlesen und für die eventuelle Weitergabe des Modells an Dritte auf.

Garantiebedingungen

Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten betreffend Fehler bei der Herstellung in Bezug auf Material und Fertigung bei normalem Gebrauch ab dem Kauf beim autorisierten Fachhändler. Im Falle eines Defekts während der Garantiezeit bringen Sie das Modell zusammen mit dem Kaufbeleg zu Ihrem Fachhändler.

CARSON wird nach eigener Entscheidung, falls nicht anders im Gesetz vorgesehen:

(a) Den Defekt durch Reparatur kostenlos in Bezug auf Material und Arbeit beheben;
(b) Das Produkt durch ein gleichartiges oder im Aufbau ähnliches ersetzen; oder
(c) Den Kaufpreis erstatten.

Alle ersetzten Teile und Produkte, für die Ersatz geleistet wird, werden zum Eigentum von CARSON. Im Rahmen der Garantieleistungen dürfen neue oder wiederaufbereitete Teile verwendet werden.

Auf reparierte oder ersetzte Teile gilt eine Garantie für die Restlaufzeit der ursprünglichen Garantiefrist. Nach Ablauf der Garantiefrist vorgenommene Reparaturen oder gelieferte Ersatzteile werden in Rechnung gestellt.

Von der Garantie ausgeschlossen sind:

• Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsanweisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall, fehlerhafte oder außergewöhnliche Beanspruchung, fehlerhafte Handhabung, eigenmächtige Veränderungen, Blitzschlag oder anderer Einfluss von Hochspannung oder Strom.
• Schäden, die durch den Verlust der Kontrolle über Ihr Fahrzeug entstehen.
• Reparaturen, die nicht durch einen autorisierten CARSON Service durchgeführt wurden
  • Verschleißteile wie etwa Sicherungen und Batterien
  • Rein optische Beeinträchtigungen
  • Transport-, Versand- oder Versicherungskosten
• Kosten für die Entsorgung des Produkts sowie Einrichten und vom Service vorgenommene Einstell- und Wiedereinrichtungsarbeiten.

Durch diese Garantie erhalten Sie spezielle Rechte, darüber hinaus ist auch eine von Land zu Land verschiedene Geltendmachung anderer Ansprüche denkbar.

Konformitätserklärung

Hiermit erklärt Dickie-Tamiya Modellbau GmbH & Co. KG, dass sich dieses Modell einschließlich Fernsteueranlage in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien: 98/37EG für Maschinen und 89/336/EWG über die elektromagnetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet.

Die Original-Konformitätserklärung kann angefordert werden:

Dickie-Tamiya Modellbau GmbH & Co. KG · Werkstraße 1 · D-90765 Fürth · Germany

Bedeutung des Symbols auf dem Produkt, der Verpackung oder Gebrauchsanleitung: Elektrogeräte sind Wertstoffe und gehören am Ende der Laufzeit nicht in den Hausmüll! Helfen Sie uns bei Umweltschutz und Recourcenschonung und geben Sie dieses Gerät bei den entsprechenden Rücknahmestellen ab. Fragen dazu beanwortet Ihnen die für Abfallbeseitigung zuständige Organisation oder Ihr Fachhändler.

Wir wünschen Ihnen viel Spaß mit Ihrem CARSON-Modell und jederzeit gute Fahrt!

Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch und alle anderen beigepackten Dokumente sorgfältig durch!

2 CARSON Micro Sea Warrior 500108008 / Micro Rapscallion 500108009

Inhalt

Vorwort 2

Lieferumfang 3

Zubehör 4

Sicherheitsanweisungen 4

Fahrakku aufladen....6

Den Fahrakku ins Modell einbauen 6

Senderbatterien 7

Erklärung Funktionen des Senders 7

2.4 Ghz Fernsteuersystem binden....8

Einschalten der RC-Anlage....8

Steuern des Modells....9

Jetzt soll die Fahrt mit Deinem CARSON-Modellboot losgehen!!!.....10

Vorsichtsmaßnahmen beim Betrieb des RC-Modells 10

Start... Modell in Betrieb nehmen! 10

Ausschalten....11

Hinweise zur Handhabung....11

Fehlersuche....11

Stand: August 2014

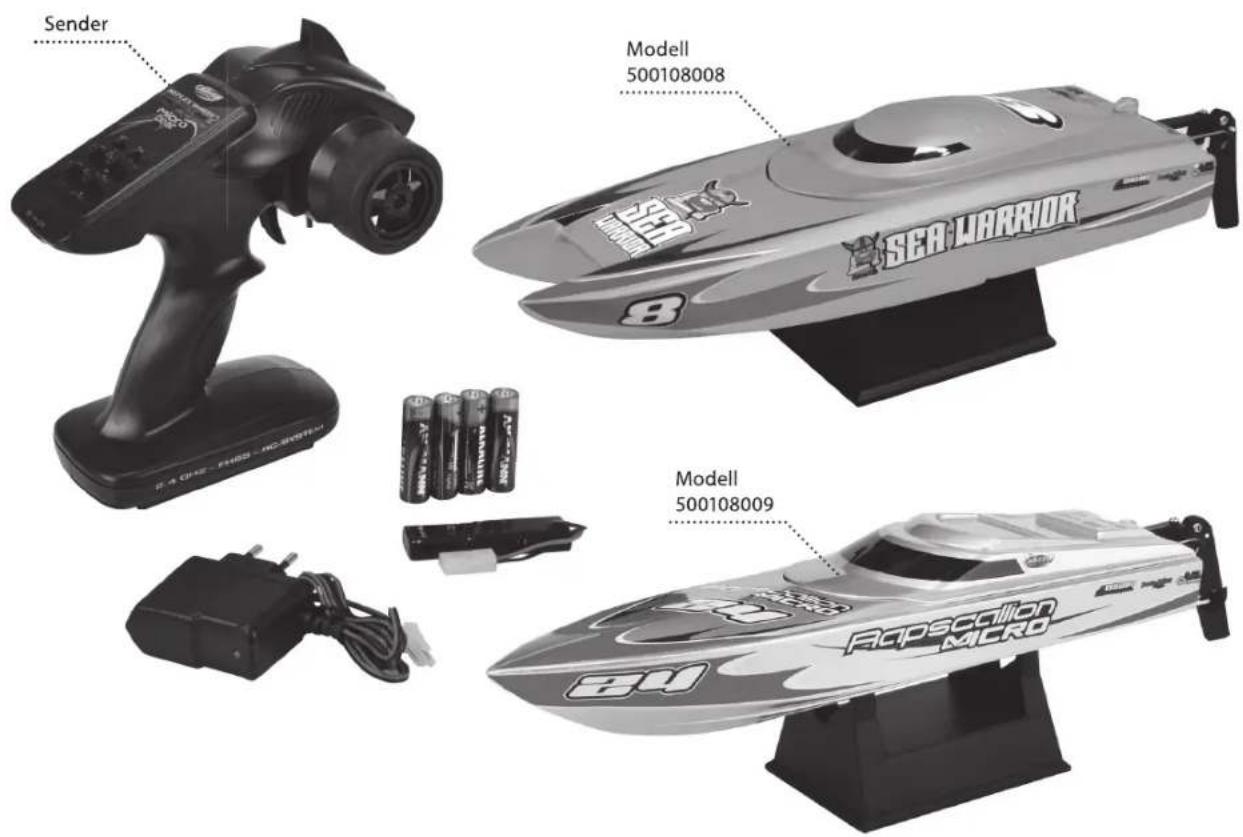

Lieferumfang

• Fahrfertig aufgebautes Modell

• 2-Kanal-Pistolensender 2,4 GHz Reflex Wheel Pro

- Wasserfeste 2,4 GHz Empfänger / Reglereinheit

- Wasserfestes Lenkservo

• Fahrakku NiMH 7.2V/260 mAh

- Bootsständer

• Elektromotor wassergekühlt + wasserfest

• Bedienungsanleitung

• Ladegerät

- Senderbatterien

D

Bitte lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie irgendwelche Arbeiten beginnen.

Nach jeder Fahrt sollten Sie die wichtigsten Bauteile und Verbindungen überprüfen. Eine einzige gelockerte Schraube kann ausreichen, um Ihr Modell in eine gefährliche Situation geraten zu lassen!

Warten Sie Ihr Modell regelmäßig und wechseln Sie defekte oder abgenutzte Bauteile gegen Original-Ersatzteile aus.

Wir wünschen Ihnen viel Spaß mit Ihrem CARSON-Modell und jederzeit gute Fahrt!

Optionales Zubehör

500608150 NiMH-Akkupack 7,2 V / 260 mAh

500109014 Ersatzpropeller

Sicherheitsanweisungen

Sicherheitsanweisung und bestimmungsgemäße Verwendung

Ein RC-Bootsmodell ist ausschließlich für Hobbyzwecke ausgelegt und darf nur auf dafür vorgesehenen Gewässern gefahren werden.

Mit einem RC-Boot dürfen keine Tiere transportiert werden.

Um Bedienungsfehler zu vermeiden, muss vor der Benutzung unbedingt die Gebrauchsanweisung gelesen werden!

Um zu vermeiden, dass das Modell mit Störungen im Steuerungssystem und dadurch unkontrolliert fährt, sind die Batterien des Senders und der Akku des Modells auf einwandfreien Zustand hin zu überprüfen.

Die korrekte Montage des Modells muss stets vor und nach jeder Fahrt überprüft werden, gegebenenfalls Schrauben und Muttern nachziehen.

4 CARSON Micro Sea Warrior 500108008 / Micro Rapscallion 500108009

Dieses Modell ist kein Spielzeug!

• Funkferngesteuerte Modelle sind kein Spielzeug, Ihre Bedienung muss schrittweise erlernt werden.
• Kinder unter 14 Jahren dürfen das Modell nur unter Aufsicht von Erwachsenen in Betrieb nehmen.

Das Fahren von ferngesteuerten Modellen ist ein faszinierendes Hobby, das jedoch mit der nötigen Vorsicht und Rücksichtnahme betrieben werden muss. Ein ferngesteuertes Modell, das ein beachtliches Gewicht aufweist und eine sehr hohe Geschwindigkeit erreicht,

kann in einem unkontrollierten Fahrzustand erhebliche Beschädigungen und Verletzungen verursachen, für die Sie als Betreiber haftbar sind.

Nur ein einwandfrei zusammengebautes und gewartetes Modell wird erwartungsgemäß funktionieren und reagieren.

Improvisieren Sie niemals mit untauglichen Hilfsmitteln, sondern verwenden Sie im Bedarfsfall nur Originalersatzteile. Auch bei einem vormontierten Modell sollten Sie alle Verbindungen auf exakten und festen Sitz kontrollieren.

Fahren Sie niemals, ohne sich von den folgenden Punkten überzeugt zu haben:

• Fahrakku und Senderakku müssen vollständig geladen sein.
• Überprüfen Sie vor dem Start die Funkreichweite.
• Überprüfen Sie das ordnungsgemäße Ansprechen des Modells auf die Steuersignale.
• Alle Funktionsteile des Modells sind in einwandfreiem Zustand und überprüft.
  • Sämtliche Schrauben sind auf festen Sitz überprüft.
• Schalten Sie immer zuerst den Sender ein, um zu vermeiden, dass der Empfänger unkontrolliert auf ein fremdes Funksignal reagiert.
• Schalten Sie nach Beendigung des Fahrbetriebes zuerst das Modell, dann den Sender aus.
• Fahren Sie auch nicht unter Hochspannungsleitungen oder Funkmasten oder bei Gewitter!
• Atmosphärische Störungen können die Signale Ihres Fernsteuersenders beeinflussen.

• Das ferngesteuerte Modell darf nur auf geeigneten Gewässern betrieben werden.

• Nicht in der Nähe von Personen und Tieren fahren!

• Fahren Sie nicht, wenn sie übermüdet oder anderweitig in Ihrer Reaktionsfähigkeit beeinträchtigt sind.
• Halten Sie immer direkten Sichtkontakt zum Modell.
• Regelmäßige Wartung und Pflege ist für erstklassige Fahrleistung notwendig.
• Das Modell hat drehende Teile wie die Schiffsschraube oder Welle. Die Berührung dieser Teile während des Betriebs kann zu Verletzungen führen.

Achten Sie auf Ladezustandsanzeige Ihres Senders.

• Mit halbleeren Akkus, Batterien können Sie die Kontrolle über das Modell verlieren.
• Mischen Sie im Sender niemals volle Akkus/Batterien mit halbleeren oder Akkus unterschiedlicher Kapazität.
• Versuchen Sie nie, Trockenbatterien zu laden (nur Akkus sind aufladbar).

Setzen Sie das Ladegerät, die Akkus und das Modell niemals widrigen Umgebungsbedingungen aus!

Diese sind z. B.:

• Nässe, zu hohe Luftfeuchtigkeit (> 75 % rel., kondensierend). Fassen Sie das Ladegerät auch nicht mit nassen Händen an.
• Betreiben Sie das Ladegerät niemals gleich dann, wenn es von einer kalten in eine warme Umgebung gebracht wird. Das dabei entstehende Kondenswasser kann das Gerät zerstören. Lassen Sie das Gerät unverbunden auf Temperatur kommen.
  • Staub und brennbare Gase, Dämpfe oder Lösungsmittel, Benzine
• Zu hohe Umgebungstemperaturen (> ca. +40°C), direkte Sonneneinstrahlung
  • Offenes Feuer, Zündquellen
• Mechanische Belastungen wie Stöße, Vibrationen
  • Starke Verschmutzung
• Starke elektromagnetische Felder (Motoren oder Transformatoren) bzw. elektrostatische Feldern (Aufladungen)
• Sendeanlagen (Funktelefone, Sendeanlagen für Modellbau usw.) Die einfallende Senderabstrahlung kann zur Störung des Ladebetriebs bzw. zur Zerstörung des Ladegerätes und damit auch des Akkus führen.

Lassen Sie das Ladegerät zwischen den Ladevorgängen abkühlen. Trennen Sie das Ladegerät vom Netz, wenn der Ladevorgang beendet ist.

Ein defektes Ladegerät darf nicht mehr verwendet werden.

Wenn anzunehmen ist, daß das Gerät defekt ist, also wenn

• Das Gerät sichtbare Beschädigungen aufweist,
• Das Gerät nicht mehr arbeitet und
- Nach längerer Lagerung unter ungünstigen Verhältnissen oder
- Nach schweren Transportbeanspruchungen, dann ist es umgehend außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Entsorgen Sie das unbrauchbar gewordene (irreparable) Ladegerät gemäß den geltenden gesetzlichen Vorschriften.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Ladegerätes nicht gestattet.

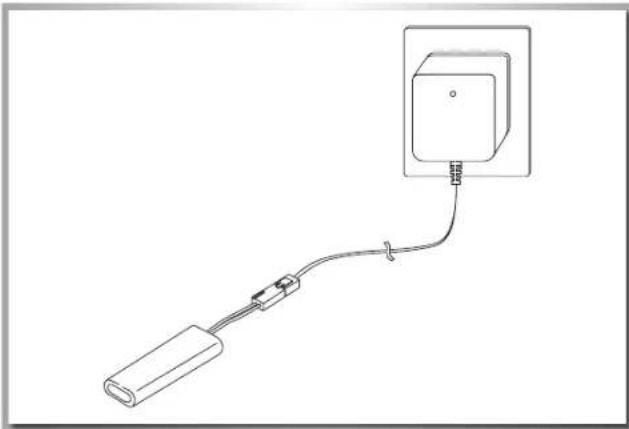

Fahrakku aufladen

Ladezeit

Das Laden des NiMH Fahrakkus benötigt ca. 2 Stunden.

Anleitung

1. Schließen Sie das im Lieferumfang enthaltene Ladegerät an eine 230V Heim-Steckdose an. Die grüne Power-LED beginnt zu leuchten.
2. Nun schließen Sie den Fahrakku am Ladegerät an. Die LED-Ladeanzeige leuchtet nun rot auf. Der Ladevorgang ist nun gestartet. Achten Sie auf die richtige Polarität der Stecker.
3. Der Fahrakku ist vollständig aufgeladen, wenn die LED-Ladeanzeige grün aufleuchtet.
4. Nun trennen Sie den Fahrakku vom Ladegerät. Und anschließend das Ladegerät von der Steckdose.

• Trocken-Batterien sind nicht wiederaufladbar.
- Wiederaufladbare Akkus müssen vor dem Aufladen aus dem Modell genommen werden.
- Laden nur unter Aufsicht eines Erwachsenen.
- Akkus/Batterien nur mit dem richtigen Pol einlegen.

• Leere Batterien/Akkus immer nach Gebrauch aus dem Modell entfernen.
• Die Anschlusskabel dürfen nicht kurzgeschlossen werden.
- Bitte überprüfen Sie regelmäßig die Elektronik und Akkus, Ladegerät, Anschlussstecker, Kabel, Gehäuse und andere Teile auf Schäden.

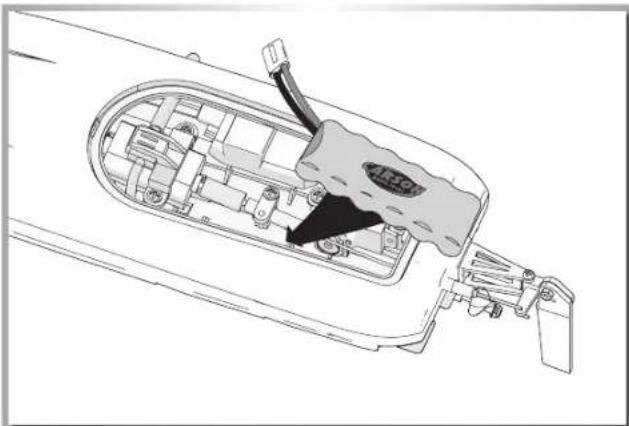

Den Fahrakku ins Modell einbauen

Achten Sie auf die richtige Balance, so dass der Rumpf des Modells später ganz gerade im Wasser liegt.

1. Der Deckel am Rumpf muss über die Verriegelung am Heck geöffnet werden. Verschluss nach hinten drehen. Dann kann der Verschlussdeckel abgehoben werden.
2. Bringen Sie das im Lieferumfang befindliche Klettband am Fahrakku an.
3. Nun kann der Fahrakku im Boot eingelegt und fixiert werden. Siehe Skizze.

ACHTUNG!

Im Fahrbetrieb bitte nach anschalten des Modells und aufsetzen der Abdeckung unbedingt den Deckel zusätzlich mit einem Klebestreifen rundherum abdichten.

Einlegen der Senderbatterien

Für den Betrieb legen Sie bitte 4x AA Batterien wie im Bild gezeigt in den Batterieschacht des Sender ein. Anschließend den Schacht wieder mit dem Batteriedeckel verschließen.

Wenn die Spannungsanzeige blinkt, müssen die Senderbatterien gegen frische getauscht werden.

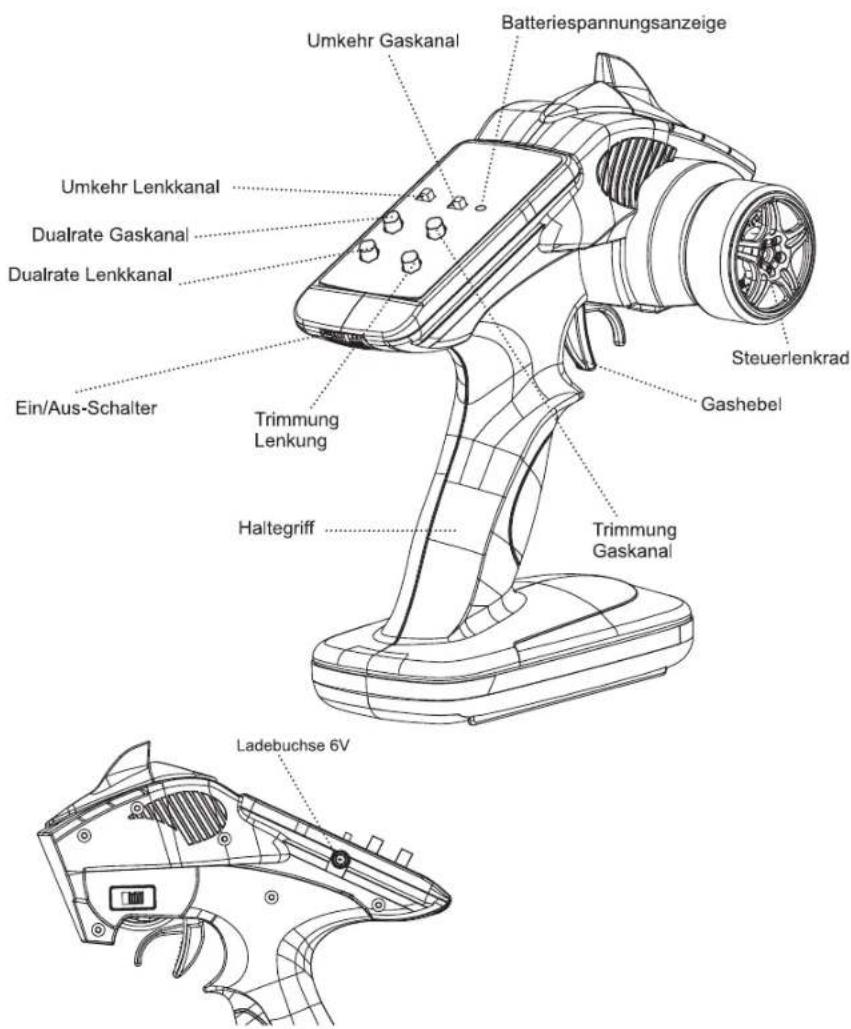

Erklärung Funktionen des Senders

Umkehr Schalter

Ermöglicht die Änderung der Lenkrichtung (ST.REV) und Gas (TH.REV). Bitte überprüfen Sie die korrekte Funktion mit einem Test

Dualrate Gas und Lenkung

Stellt den maximalen Gasweg ein

Stellt die Größe des Rude-rausschlages ein wenn das Lenkrad nach links oder rechts bewegt wird

Trimmung

Trimmung Gaskanal

Justiert die Neutralstellung des elektronischen

Trimmung Lenkung

Stellen Sie hier den Gera- deauslauf des Bootes ein wenn keine Lenkbewegung am Steuerrad erfolgt

2.4 Ghz Fernsteuersystem binden

Zuordnung der Senderkennung zum Empfänger (Binding)

Zusätzlich zur Steuerinformation wird im Fernsteuerbetrieb mit jedem Sendeimpuls eine elektronische Kennung übertragen, an Hand welcher der Empfänger erkennt, dass es sich um ein Signal „seines“ Senders handelt. Da viele Millionen von Senderkennungen verfügbar sind, ist es extrem unwahrscheinlich, dass ein fremder Sender Ihren Empfänger beeinflussen kann. Jedem neuen Empfänger muss allerdings einmalig vor der ersten Inbetriebnahme diese Kennung seitens des Senders mitgeteilt werden. Dazu ist nachfolgendes Verfahren erforderlich, dass nach Möglichkeit an einem Ort vorgenommen werden sollte, wo diese Übertragung auf dem Funkwege durch keine anderen elektrischen Signale, vor allem nicht durch andere 2,4 GHz-Sender gestört werden kann.

Vorgang:

Sender und Modell funktionsfähig aber ausgeschaltet in geringer Entfernung nebeneinander anordnen.

1. Die Setup-Taste am Modell gedrückt halten, und das Modell einschalten, die rote LED im Empfänger leuchtet vorübergehend auf, kurze Zeit später die Taste loslassen. Der Empfänger registriert in diesem Modus die Kennung des Senders. Die rote LED blinkt.
2. Nun den Sender einschalten. Es ertönt ein akustisches Signal. Der Sender sendet nun mit geringer Ausgangsleistung Signale aus. Die rote LED am Empfänger leuchtet nun dauerhaft auf. Ab sofort akzeptiert der Empfänger nur noch Steuer-(Funk-) Signale, welche die Information der Senderkennung mitbringen.
3. Ihr System ist nun gebunden und das Modell fahrbereit

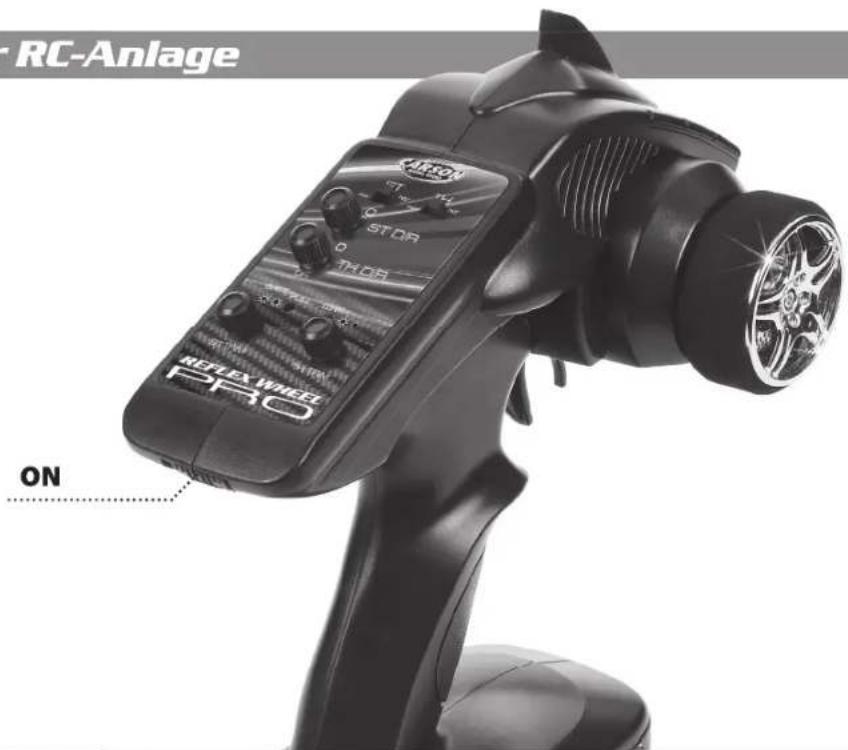

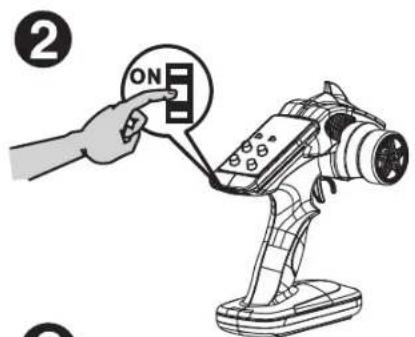

Einschalten der RC-Anlage

ACHTUNG!

Immer zuerst den Sender und anschließend erst das Modell anschalten!

8 CARSON Micro Sea Warrior 500108008 / Micro Rapscallion 500108009

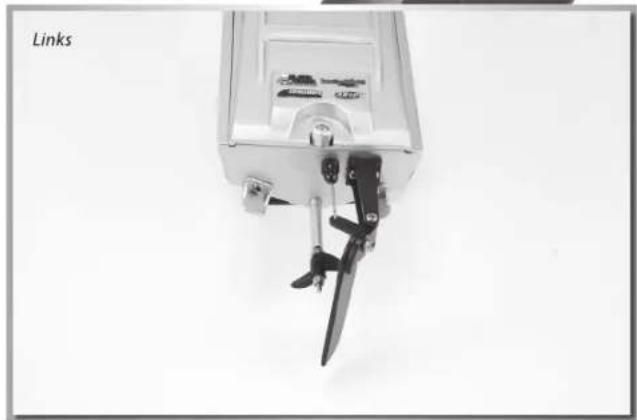

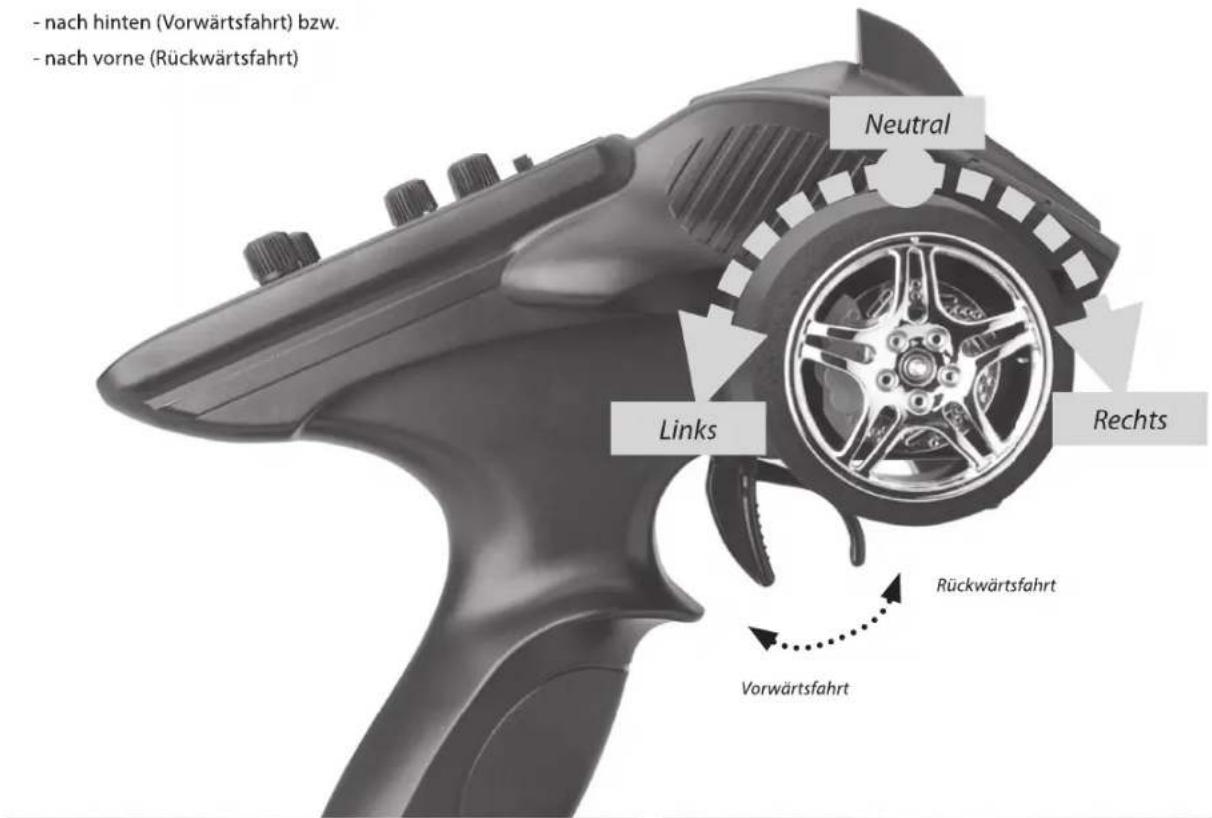

Steuern des Modells

• Stellen Sie das Modell so ab, dass die Ruderumlage frei in der Luft hängt.
• Drehen Sie das Steuerrad bis zum Anschlag nach rechts und links. Das Ruder sollte dem Lenkausschlag folgen.
• Schlägt das Ruder entgegengesetzt ein, betätigen sie den Servo-Reverse Schalter (ST in Position REV).

• Zum Regeln der Fahrgeschwindigkeit betätigen Sie den Gas/Bremshebel

• nach hinten (Vorwärtsfahrt) bzw.

• nach vorne (Rückwärtsfahrt)

Jetzt soll die Fahrt mit Deinem CARSON-Modellboot losgehen!!!

Permanenten Motoreinsatz vermeiden. Den Motor nach der Fahrt etwa 30 Minuten abkühlen lassen.

Fahren Sie mit dem Modell niemals auf öffentlichen Wasserstraßen, da dies den Schiffsverkehr gefährden könnte.

Vorsichtsmaßnahmen beim Betrieb des RC-Modells

• Fahren Sie mit dem Modell niemals in belebten Gewässern, in der Nähe von Menschen oder Tieren, um Schäden an Gegenständen oder Personen zu verhindern.
• Fahren Sie mit dem Modell niemals in Gewässern mit Algen oder Schmutz. Sich fest wickelndes Gras kann die Schiffsschraube behindern und den Motor erhitzen.
• Fahren Sie mit dem Modell nicht in fließenden Gewässern.

Start... Modell in Betrieb nehmen!

Schalten Sie immer zuerst den Sender und erst danach das Modell ein. Beim Ausschalten in umgekehrter Reihenfolge vorgehen.

Stellen Sie das Boot auf den mitgelieferten Bootsständer.

1. Schalten Sie zuerst den Sender ein und vergewissern Sie sich nochmals, dass sich frische Batterien im Sender befinden.

2. Verbinden Sie nun den Fahrakku mit dem Fahrregler. Achten Sie auf die richtige Polarität.

3. Jetzt darf das Modell angeschaltet werden.

4. Überprüfen Sie ob alle Funktionen richtig ausgeführt werden.
5. Nachdem sie die Rumpfabdeckung wieder sorgfältig aufgesetzt und verriegelt haben muss noch rundherum mit Klebefilm abgeklebt und abgedichtet werden.
6. Setzten Sie das Boot vorsichtig ins Wasser und fahren Sie langsam und vorsichtig los. Jetzt kann der geradeauslauf nochmal mit der Trimmung für die Lenkung nachjustiert werden.

Und Action...!

10 CARSON Micro Sea Warrior 500108008 / Micro Rapscallion 500108009

Ausschalten

Gehen Sie in umgekehrter Reihenfolge vor, um das Modell auszuschalten.

1. Schalten Sie das Modell aus. Akku abschließen.

2. Schalten Sie den Sender aus.

3. Berühren Sie oder blockieren Sie niemals die Schiffsschraube.

4. Der Motor und der Akku können beim Betrieb heiß werden. Gehen Sie vorsichtig damit um.
5. Entfernen Sie den Akku aus dem Modell und die Batterien aus dem Sender, wenn sie diese nicht verwenden.

Vorsicht beim Umgang mit Batterien/Akkus

Verwenden Sie für das RC-Modell nur den mitgelieferten Fahrakku.

- Laden Sie keine Akkus auf, die vom Betrieb noch warm sind, da dies zu Schäden an den Akkus führen kann. Lassen Sie die Akkus abküh-

len, bevor Sie sie aufladen.

• Entfernen Sie die Batterie aus dem Sender, wenn sie ihn längere Zeit nicht verwenden, da die Batterie auslaufen und den Sender beschädigen könnte.
• Werfen Sie verbrauchte Batterien niemals ins Feuer, da sie explodieren und schwere Unfälle verursachen können.
• Trocken-Batterien sind nicht wiederaufladbar.
• Wiederaufladbare Akkus müssen vor dem Aufladen aus dem Modell genommen werden.
• Laden nur unter Aufsicht eines Erwachsenen.
• Akkus/Batterien nur mit dem richtigen Pol ein legen.
• Leere Batterien/Akkus immer nach Gebrauch aus dem Modell entfernen.
• Bitte überprüfen Sie regelmäßig die Elektronik, Kabel, Gehäuse und andere Teile auf Schäden.

Hinweise zur Handhabung

Vorsichtsmaßnahmen mit wasserfesten Komponenten

• Bitte immer sofort nach Gebrauch abtrocknen und säubern.
  • Die Komponenten niemals in feuchtem oder nassem Zustand einlagern.
• Um Korrosion zu vermeiden, sollte das Produkt nicht mit Salzwasser in Berührung kommen.
• Das Gehäuse des Fahrreglers und Servo sind wasserfest. Die Anschlüsse zu Fahrakku, Motor und die Empfängeranschlüsse sind nicht wasserfest!

Bitte achten Sie auf die freiliegenden Anschlüsse und halten Sie Flüssigkeiten und Feuchtigkeit fern.

- Stellen Sie bitte sicher, dass elektronischen Komponenten wie Empfänger, Akku, Servo und Motor vor Wasser und Feuchtigkeit geschützt sind.

WATERRESISTANT

Fehlersuche

Problem Ursache Lösung	Ursache	Lösung
Modell fährt nicht Schalter am Sender oder/und Modell angegeben und Modell angegeben und Modell steht/ stehen auf „aus“	Schwacher oder gar kein Akku im Modell Gelade	Einschalten
	Schwacher oder gar kein Akku im Modell Gelade	Gehadikkur einkgerinlegen
	Der Überhitzungschutz hatt das Modell wegen zu starker Erwärmung angehalten	Den Empfänger ausschalten. Das RCModell etwa 30 Minuten abkühlen lassem
Keine Kontrolle Schwacher Akku/Batterie im Seuerer der Akku/Batterie im Sender oder Modell		Geladenen Akku oder neue Batterie einlegen
Sie ziehen den Gashebel für die Verwärtsfahrt wie in der Anleitung beschniedern nach hinten, das Modell fällt jedoch rückwärts.	Die Anschlusskabel zwischenem Fahrregler zum Motor sind nicht korrekt verbunden.	Tauschen Sie die Anschlusskabel zwischenem Motor und Regler.
	Der Kanalumkehrschalter am Sender ist falsch eingestellt.	Stellen Sie den Kanalumkehrschalter im die entgegengesetzte Richtungsauff“Reverse” oder “Normal”.
Der Motor bleibt während des normalen Betriebs plötzlich stehen.	Empfänger wird durch Störsignale gestört. Enteilen Siesisch basis von üngelbungsbe-reich und startem Sie dem Betrieb am einer anderen Umgebung erneut.
	Die Funktionen des Fahrreglers wurden durch die integrierte Sicherheitsabschaltung für Akkuunterspannung oder Überhitzung gestoppt.	Ersetzern Sie dem Fahralkku durch einem vollgeladenem oder wantem Sie bis sich die Elektronik abgekühlt hat.

Dear Customer

Dickie-Tamiya Modellbau GmbH & Co. KG · Werkstraße 1 · D-90765 Fürth · Germany

Mo - Do 8.00 - 17.00 Uhr

Fr 8.00 - 14.30 Uhr

CARSON-MODEL SPORT

Abt. Service

Mittlere Motsch 9

96515 Sonneberg

01805-73 33 00*

* 14 ct/min aus dem deutschen Festnetz

CARSON-MODEL SPORT

Werkstraße 1 • D-90765 Fürth/Germany

www.carson-modelsport.de
