BEDIENUNGSANLEITUNG CR-10TOGO! Block

Sehr geehrter Kunde!

Danke, dass Sie sich für dieses hochwertige Gerät entschieden haben. Diese Bedienungsanleitung soll Ihnen eine Übersicht darüber geben, wie Sie Ihr Gerät bedienen können.

Sie erhalten Sicherheitsinformationen und werden darüber informiert, wie Sie Ihr Gerät am besten reinigen.

Die Sicherheits- und Bedienungsinformationen sind einzuhalten, damit das Produkt langfristig und sicher funktioniert.

Bitte nehmen Sie sich einige Minuten Zeit, um die Bedienungsanleitung sorgfältig durchzulesen.

Bewahren Sie diese Bedienungsanleitung gut auf, damit Sie bei einem Weiterverkauf mitgegeben werden kann.

Bedingt durch Softwareupdates oder technische Weiterentwicklungen bei Drittherstellern (z. B. Apps) können Teile dieser Bedienungsanleitung aktualisiert werden. Bitte besuchen Sie von Zeit zu Zeit unsere Webseite „www.audioblock.com“, um zu prüfen, ob es neuere Bedienungsanleitungen zum Download gibt. Vergleichen Sie hierzu die Standangabe auf dem Deckblatt mit der Angabe im Internet.

Wenn Sie noch weitere Fragen zu Ihrem Gerät haben, nehmen Sie bitte Kontakt zu einem autorisierten Fachhändler oder zu unserem Service-Center auf.

Im Falle eines Defektes, der durch Fehlbedienung, Missbrauch oder Nichtbeachten der Bedienungsanleitung auftritt, bitten wir um Verständnis, dass die Garantie für diesen Defekt erlischt.

Ebenfalls kann keine Haftung für Folgeschäden übernommen werden.

Dieses Produkt ist EMV zertifiziert und erfüllt alle Richtlinien und Anforderungen der Europäischen Union.

CE und ROHS Dokumentationen liegen vor.

Inhaltsverzeichnis

Sicherheitshinweise 04

Bedienelemente am Gerät 08

Anschlüsse am Gerät 09

Die Fernbedienung....10

Vor der Inbetriebnahme....11

Aufbau des Gerätes....11

Erste Inbetriebnahme und Installation....12

Manuelle Installation WLAN....13

Verstärker und Klangeinstellungen....14

Das UKW Radio....15

Das DAB+ Radio 16

Das Internetradio....18

Der Musikabspieler (DLNA)....20

Musik streamen....21

Streamingdienste....22

So nutzen Sie Connect (Spotify).... 22

Einrichten und Bedienen von Multiroom-Systemen 22

Fernbedienung des Gerätes mit der APP „UNDOK™“ 23

Externe Geräte über Bluetooth® anschließen 24

Externe Anschlüsse: AUX IN....25

Systemeinstellungen 25

Zusätzliche Komfortfunktionen – Schlummer und Wecker......27

Fehlermeldungen und Problembehebung (Allgemein) 28

Fehlermeldungen und Problembehebung (Netzwerk) 29

Pflege und Transport....29

Technische Daten 30

Sicherheitshinweise

Achtung: Um die Gefahr eines Stromschlages zu vermeiden, darf an diesem Gerät keine Veränderung vorgenommen werden! Das Öffnen des Gerätes sowie Veränderungen am Gerät dürfen nur durch autorisierte Personen vorgenommen werden.

Wichtige Sicherheitshinweise:

• Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch.
• Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen.
• Dieses Gerät darf nur an einer dafür vorgesehenen Steckdose angeschlossen werden.
• Dieses Gerät darf keiner Feuchtigkeit ausgesetzt werden.
• Stellen Sie sicher, dass das Gerät frei steht.
• Stellen Sie sicher, dass das Gerät nicht in der Nähe einer Wärmequelle steht.
• Achten Sie darauf, dass das Anschlusskabel nicht beschädigt ist oder wird.

Informationen zur Entsorgung des Altgerätes:

Ihr Produkt ist aus qualitativ hochwertigen und wiederverwertbaren Materialien gebaut. Mit diesem Zeichen erfüllt das Produkt die EU-Norm 2002/96/EC. Bitte entsorgen Sie Ihr Gerät nicht im Hausmüll sondern an entsprechender Wertstoffsammlung. Sie sind verpflichtet elektronische Geräte, Zubehör und Verpackung in speziell dafür vorgesehenen und durch Schilder gekennzeichneten Stellen abzugeben. Für nähere Informationen, wo Sie diese dafür vorgesehenen Stellen finden, wenden Sie sich bitte an Ihre Müllabfuhr. Bitte halten auch Sie sich an diese Verordnung, um unseren Kindern eine gute Umwelt zu erhalten.

Das Gerät entspricht der EU-Norm (73/23/EEC)

und erfüllt die elektromagnetische Kompatibilität (89/336/EEC).

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Das Blitz-Symbol soll den Benutzer vor nicht isolierten gefährlichen Spannungen im Gerätegehäuse warnen. Diese Spannung könnte groß genug sein, um Personen durch einen elektrischen Schlag zu verletzen. Das Ausrufezeichen soll den Benutzer darauf aufmerksam machen, dass die Beschreibung, die mit dem Gerät ausgeliefert wird, wichtige Bedienungs- und Wartungshinweise enthält.

Sicherheitshinweise

Umgang mit Batterien

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte.

Befolgen Sie folgende Hinweise:

• Halten Sie Kinder von Batterien fern.
• Sollten Batterien verschluckt worden sein, melden Sie dies sofort Ihrem Arzt.
• Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben).
• Entladen Sie Batterien niemals durch hohe Leistungsabgabe.
• Schließen Sie Batterien niemals kurz.
• Setzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aus!
• Zerlegen oder verformen Sie Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen.

Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klarem Wassers und informieren Sie umgehend Ihren Arzt.

• Vermeiden Sie starke Stöße und Erschütterungen.
• Vertauschen Sie niemals die Polarität.

Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Reinigen Sie bei Bedarf Batterie- und Gerätekontakte vor dem Einlegen.
• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen.

Darüber hinaus würde sich die schwächere Batterie zu stark entladen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.
• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs. Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

Sicherheitshinweise

Elektrogeräte nicht in Kinderhand!

Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

Sicheres Aufstellen

• Verwenden Sie das Gerät ausschließlich in trockenen Räumen.
• Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa zwei bis drei Stunden, bevor Sie es in Betrieb nehmen.
• Stellen Sie das Gerät auf eine feste und ebene Oberfläche.
• Stellen Sie das Gerät mit mindestens 10 cm Abstand zur Wand auf.
• Decken Sie vorhandene Belüftungsöffnungen nicht ab.
• Vermeiden Sie die Nähe von Wärmequellen, wie z. B. Heizkörpern, oder Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
• Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen, auf das Gerät.
• Stellen Sie das Gerät nicht auf empfindliche Oberflächen.

Sicheres Anschließen

• Schließen Sie das Gerät nur an eine gut erreichbare und fachgerecht installierte Steckdose mit 230 V \~ 50 Hz an.
• Der Netzstecker muss frei zugänglich sein, damit Sie das Gerät im Notfall einfach und schnell vom Stromnetz trennen können.
• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern oder darauf treten kann.
• Verwenden Sie keine Verlängerungskabel. Knicken oder quetschen Sie das Netzkabel nicht.
• Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose.

Halten Sie das Gerät fern von Hitzequellen! Sorgen Sie für genügend Luftzirkulation bei dem Einbau in einem Rack!

Behandeln Sie das Stromkabel stets mit Vorsicht!

Halten Sie du Gerät fern von Feuchtigkeit!

Achten Sie darauf, dass keine Gegenstände in das Gerät fallen!

Sicherheitshinweise

Sicherer Gebrauch

• Ziehen Sie den Netzstecker aus der Steckdose und entfernen Sie das Antennenkabel vom Gerät, wenn Sie das Gerät längere Zeit nicht benutzen oder wenn sich ein Gewitter nähert.
• Das Netzkabel darf während des Betriebs nicht um das Gerät gewickelt sein oder heiße Oberflächen berühren.
• Lassen Sie keine Feuchtigkeit in das Gehäuse gelangen.
• Fassen Sie das Gerät, das Netzkabel und den Netzstecker nie mit nassen Händen an. Es besteht die Gefahr eines elektrischen Schlags. Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.
• Benutzen Sie das Gerät nie, wenn es beschädigt ist, oder Sie Schäden am Netzkabel oder Stecker feststellen. Ziehen Sie bei Beschädigungen des Geräts sofort den Stecker aus der Steckdose.
• Öffnen Sie nie das Gerät. Wenden Sie sich im Störungsfall an unser Service-Center oder eine andere geeignete Fachwerkstatt.
• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.

Nehmen Sie das Gerät vom Netz, wenn es lange Zeit nicht genutzt wird!

Achten Sie darauf, dass keine Sprays oder Chemie an Ihr Gerät kommt!

Achten Sie darauf, dass Ihr Gerät nicht abgedeckt wird!

Achten Sie darauf, dass das Gerät nur von autorisierten Personen geöffnet wird!

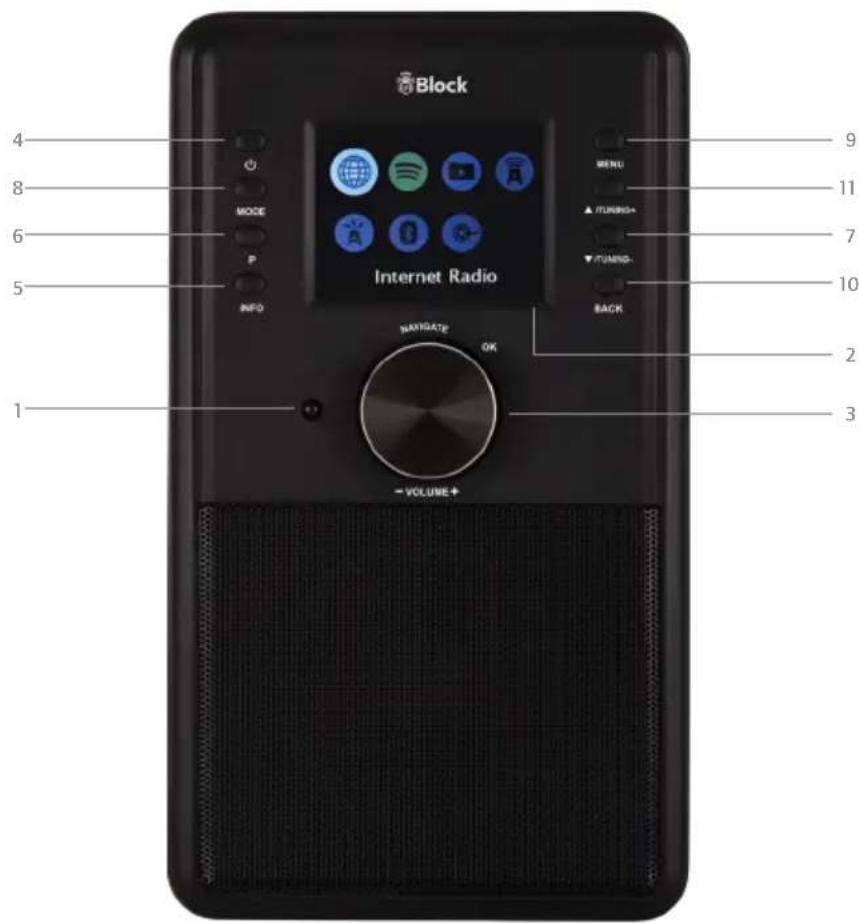

Bedienelemente am Gerät

Block Internet Radio MENU MOCE P INFO CHANNEL OK -VOLUME+ 9 11 7 10 2 3

1. Infrarotsensor für Fernbedienung.
2. Farbdisplay.
3. Multifunktionsdrehknopf: Durch links/rechts Drehung wird die Lautstärke angehoben oder abgesenkt. Im Menümodus werden durch Drehung die einzelnen Punkte angewählt und durch Drücken des Multifunktionsdrehknopfes aktiviert.
4. Taste „AN/AUS“: Drücken dieser Taste schaltet das Gerät ein bzw. schaltet das Gerät aus.
5. Taste „INFO“: Drücken dieser Taste zeigt im jeweiligen Modus des Gerätes die Daten an.
6. Taste „P“: Kurzes Drücken ruft die Liste der gespeicherten Sender auf. Langes Drücken speichert Sender auf anschließend gewählten Speicherplätzen.
7. Taste „Tuning-▼“: Im Radio-Betrieb sucht das Gerät beim Drücken der Taste automatisch den vorhergehenden Sender. Im Musikabspieler-Betrieb wechselt das Gerät zum vorherigen Titel.
8. Taste „Mode“: Kurzes Drücken schaltet das Display in den Übersichtsmodus. Sie können nun mit dem Multifunktionsdrehknopf oder den Pfeiltasten auf der Fernbedienung die Musikquelle auswählen. Längeres Drücken schaltet das Gerät in den Netzwerk-Standby.

9. Taste „Menü“: Im Radio-Betrieb sucht das Gerät beim Drücken der Taste automatisch den vorhergehenden Sender. Im Musikabspieler-Betrieb wechselt das Gerät zum vorherigen Titel.

10. Taste „Back“: Durch Drücken dieser Taste gelangen Sie zum vorherigen Menüpunkt zurück oder verlassen das Menü.

11. Taste „Tuning+▲“: Im Radio-Betrieb sucht das Gerät beim Drücken der Taste automatisch den vorhergehenden Sender. Im Musikabspieler-Betrieb wechselt das Gerät zum vorherigen Titel.

Anschlüsse am Gerät

Block MODEL: CR 19 INTERNET RADIO WIFI/DA8+FM/BT RECEIVER WIFI: 602.118gm DC INPUT: 15V 131.2A 0-4# MAX POWER CONSUMPTION: 18W Audiblock Auf der Striepe 3a 27793 Hude SERIAL NO.:

1. Modellbezeichnung, technische Daten, Seriennummer, Warn- und Entsorgungshinweise.
2. 3,5 mm AUX-IN Eingangsbuchse für externe Quellen.
3. 3,5 mm AUX-OUT Ausgangsbuchse für externe Ausgabegeräte.
4. Netzanschluss für mitgeliefertes externes Netzteil. Das Netzanschlusskabel darf keine Beschädigungen oder Defekte aufweisen, benutzen Sie hier ausschließlich das mitgelieferte Netzteil.
5. UKW und DAB+ Teleskopantenne (montiert).
6. Bassreflexöffnung für integrierten Lautsprecher.

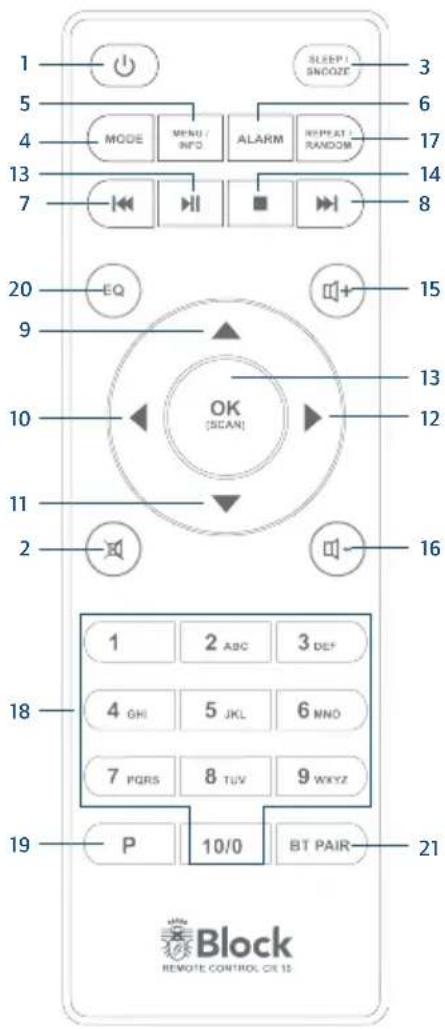

Die Fernbedienung

1 5 4 13 7 20 9 10 11 2 18 19 SLEEP / SNOOZ MODE MENU / INFO ALARM REPEAT / RANDOM EQ OK [SCAN] 1 2 ABC 3 DEF 4 GHI 5 JKL 6 MNO 7 PQRS 8 TUV 9 WOYZ P 10/0 BT PAIR 3 6 17 14 8 15 13 12 16 21 Block REMOTE CONTROL OR 15

1. Taste „Standby“: Schaltet das Gerät in den Netzwerk-Standby, im Display werden Uhrzeit und Datum angezeigt. Schalten Sie das Gerät am Netzschalter aus, um Energie zu sparen.
2. Taste „Mute“: Schaltet den Ton aus.
3. Taste „Sleep/Snooze“: Taste stellt Sleeptimer des Geräts in folgenden Zeiteinheiten an : 15, 30, 45 und 60 Min.
4. Taste „Mode“: Durch Drücken schaltet das Display in den Übersichtsmodus. Sie können nun mit dem Multifunktionsdrehknopf oder den Pfeiltasten auf der Fernbedienung die Musikquelle auswählen.
5. Taste „Menü/Info“: Ein- bis mehrmaliges kurzes Drücken zeigt zusätzliche Informationen zur Musikquelle (wenn vorhanden) im Display an. Langes Drücken ruft das Menü des Gerätes auf.
6. Taste „Alarm“: Kurzes Drücken ruft die „Wecker-Funktion“ auf. Hier können Sie Ihre persönliche Weckzeit einstellen.
7. Taste „Zurück“: Im Radio-Betrieb sucht das Gerät beim Drücken der Taste automatisch den vorhergehenden Sender. Im Musikabspieler-Betrieb wechselt das Gerät zum vorherigen Titel langes Drücken startet den schnellen Rücklauf.
8. Taste „Vorwärts“: Im Radio-Betrieb sucht das Gerät beim Drücken der Taste automatisch den nächsten Sender. Im Musikabspieler-Betrieb wechselt das Gerät zum nächsten Titel, langes Drücken startet den schnellen Vorlauf.
9. Pfeil nach oben: Im FM Betrieb, um die Frequenz in 0,05 MHz Schritten zu erhöhen. Im Menü, um die verschiedenen Punkte anzuwählen.
10. Pfeil nach links: Um im Menü zur vorherigen Einstellung zu gelangen.
11. Pfeil nach unten: Im FM Betrieb, um die Frequenz in 0,05 MHz Schritten zu verringern. Im Menü, um die verschiedenen Punkte zu wählen.
12. Pfeil nach rechts: Um im Menü ausgewählte Funktionen aufzurufen.
13. Taste „Wiedergabe/ Pause“.
14. Taste „Stopp“.
15. Taste „Vol +“: Erhöht die Lautstärke.
16. Taste „Vol -“: Vermindert die Lautstärke.
17. Taste „REPEAT/RANDOM“: Einmaliges Drücken startet die Wiederholfunktion für den aktuellen Titel, zweimaliges Drücken die Wiederholfunktion des ganzen Mediums (z.B. Medienserver), ein drittes Drücken beendet alle Wiederholfunktionen.
    Langes Drücken startet die Wiedergabe des gesamten Mediums in zufälliger Reihenfolge, erneutes langes Drücken beendet diese Funktion. Achten Sie auf die Anzeigen im unteren Bereich des Displays.
18. Tasten „1 – 10“: Rufen im Radio-Betrieb die gespeicherten Sender auf.
19. Taste „P“: Kurzes Drücken ruft die Liste der gespeicherten Sender auf. Langes Drücken speichert Sender auf anschließend gewählten Speicherplätzen.
20. Taste „EQ“: Kurzes Drücken ruft das Equalizer-Menü auf. (Weitere Informationen auf Seite 14)
21. Taste „BT PAIR“ aktiviert den Bluetooth-Modus des Gerätes um es mit einer Musikquelle verbinden zu können.

Vor der Inbetriebnahme

Bevor Sie Ihr Internetradio, die Streamingfunktionalität oder die Bedienung per Smartphone-App nutzen können, benötigen Sie:

1. Einen schnellen Internetzugang.
2. Einen Router, vorzugsweise mit WLAN (kabelloser Zugriffspunkt).
3. Wenn Ihr kabelloses Netzwerk auf Wired Equivalent Privacy (WEP) oder auf Wi-Fi Protected Access (WPA) eingestellt ist, benötigen Sie den WEP oder WPA Code, damit Ihr Internet Radio mit dem Router Daten austauschen kann.
4. Bevor Sie fortfahren, stellen Sie sicher, dass Ihr drahtloses Netzwerk angeschaltet ist und zum Breitband-Internet Zugang hat.
5. Falls Sie Probleme haben, Ihr Gerät mit Ihrem Router zu verbinden, versuchen Sie bitte, dieses mithilfe der Bedienungsanleitung des Routers zu lösen.

Aufbau des Gerätes

1. Ziehen Sie die Teleskopantenne auf volle Länge aus.
   Sie können später beim Einrichten Ihrer Sender die Empfangsqualität durch Veränderung des Neigungs- und Kippwinkels der Antenne optimieren.
2. Schließen Sie das Anschlusskabel des beiliegenden Netzteils an das Gerät an und stecken Sie dieses in eine Steckdose.

Erste Inbetriebnahme und Installation

Nachdem Sie Ihr Gerät sicher aufgestellt und alle Verkabelungen vorgenommen haben, können Sie Ihren CR-10 nun das erste Mal einschalten. Halten Sie bitte für eine eventuelle WLAN Installation Ihr Passwort (WEP oder WPA) und gegebenenfalls Ihre Netzwerkkennung (SSID) bereit.

Nach dem Einschalten startet der CR-10 mit dem Einrichtungsassistenten. Sollte dieser nicht automatisch starten, drücken Sie bitte auf der Fernbedienung lange die Taste „Menü“ und wählen Systemeinstellungen/Einrichtungsassistent mit den Pfeiltasten Ihrer Fernbedienung.

1. Bitte bestätigen Sie die Frage nach dem Starten des Einrichtungsassistenten mit Ja Drücken Sie hierfür die Pfeiltasten der Fernbedienung bis Ja aufleuchtet und bestätigen Sie mit der Taste „Enter“.
2. Wählen Sie Ihr gewünschtes Uhrzeitformat, entweder 12 h oder 24 h Anzeige und bestätigen Sie mit der Taste „Enter“.

3. Wählen Sie im nächsten Schritt Update von DAB+ (empfohlen) aus und bestätigen Sie. Ihr CR-10 bezieht aus dieser Quelle zukünftig vollautomatisch bei jedem Start seine Informationen zu Uhrzeit und Datum.

4. In der folgende Abfrage Verbindung erhalten? sollten Sie mit Ja bestätigen, um Probleme beim Internetempfang und Streaming zu vermeiden.

5. Bei der Angabe WLAN Region wählen Sie bitte Größter Teil Europas.

6. Es startet jetzt der WLAN Suchlauf und zeigt Ihnen alle gefundenen WLAN-Netze (SSID) in Ihrer Umgebung an. Wählen Sie Ihr WLAN-Netzwerk aus. Falls Ihr WLAN nicht erscheint, könnte dies folgende Gründe haben:

7. WLAN Signal zu schwach am Aufstellungsort (eventuell Antennen am Router und am CR-10 anders ausrichten oder einen WLAN-Repeater einsetzen).

8. WLAN-SSID am Router unterdrückt, wählen Sie zur Eingabe Manuelle Konfiguration.

9. Falls Ihr Router WPS unterstützt, wählen Sie Taste drücken und drücken Sie anschließend die entsprechende Taste am Router. Alternativ können Sie auch WPS überspringen auswählen und anschließend Ihr Netzwerkpasswort (WEP oder WPA) eingeben. In beiden Fällen sollten beide Geräte anschließend verbunden sein.

Manuelle Installation WLAN

Sollten bei der Einrichtung mit dem Assistenten Probleme aufgetreten sein, oder Sie eine manuelle Einrichtung vornehmen wollen, gehen Sie bitte wie folgt vor:

1. Drücken Sie lange die Taste „Menü“ auf der Fernbedienung.
   Wählen Sie mit den Pfeiltasten auf der Fernbedienung
   Systemeinstellungen/Interneteinstellungen/Manuelle Einstellungen/Drahtlos.
2. Wählen Sie im nächsten Schritt DHCP aktiv aus. Dies ist die Standardeinstellung aller gebräuchlichen Internetrouter und nimmt Ihnen eine langwierige Netzwerkkonfiguration ab.* Bestätigen Sie die Einstellung.
3. Geben Sie nun den Namen Ihres WLAN-Netzwerkes (SSID) ein, achten Sie auf korrekte Schreibweise und Groß-/Kleinschreibung. Bestätigen Sie mit OK.
4. Wählen Sie nun die Art Ihres Passwortschutzes aus (in der Regel WPA2 und AES). Konsultieren Sie im Zweifel das Handbuch Ihres Routers.
5. Geben Sie nun das Passwort Ihres WLAN-Netzwerkes ein, achten Sie auf korrekte Schreibweise und Groß-/Kleinschreibung. Bestätigen Sie mit OK.
6. Der Router und Ihr CR-10 sollten nun verbunden sein und ein Internetzugang bestehen, das Gerät zeigt die Anzeige Verbunden.

Verstärker und Klangeinstellungen

Der CR-10 ist mit einer Leistung von 7 Watt ausgestattet. Mit folgenden Einstellungen können Sie das Klangbild verändern:

Lautstärke:

Mit den Tasten „VOL+“ und "VOL-" auf Ihrer Fernbedienung oder dem Multifunktionsdrehknopf am Gerät können Sie die Lautstärke Ihres Systems verändern.

Bitte beachten Sie, dass bei verschiedenen Signalquellen bei gleicher Lautstärkeeinstellung am CR-10 unterschiedliche Raumlautstärken auftreten können. Dies ist kein Defekt, sondern wird durch unterschiedliche Eingangspegel der verwendeten Signalquellen verursacht.

Equalizer:

Drücken Sie die Taste „EQ“, sodass im Display das Equalizer-Menü erscheint.

Sie können nun unter folgenden Voreinstellungen durch nochmaliges Drücken wählen: Normal, Mittig, Jazz, Rock, Soundtrack, Klassik, Pop, Nachrichten und Mein EQ.

Unter Meine EQ Einstellung können Sie Werte für Bass und Höhen definieren. Nutzen Sie hierfür die Taste „Pfeil nach oben“ der Fernbedienung, um den Wert zu erhöhen und die Taste „Pfeil nach unten“, um den Wert zu verringern. Verlassen Sie das Menü mit der Taste „Pfeil nach links“.

Wiederholen Sie diesen Vorgang für alle Werte und drücken Sie anschließend die Taste „Pfeil nach links“ erneut.

Sie werden nun gefragt, ob Sie die Einstellungen speichern möchten. Bestätigen Sie bitte mit Ja. Ihre Einstellungen stehen Ihnen anschließend unter dem Menüpunkt Mein EQ zur Verfügung.

Das UKW Radio

Drücken Sie auf der Fernbedienung oder am Gerät die Taste „Mode“ und wählen Sie in der Quellenübersicht mittels der Pfeiltasten oder des Multifunktionsdrehknopfes das UKW Radio aus.

Erstes Einrichten:

1. Halten Sie die Taste „Enter/Scan“ auf Ihrer Fernbedienung. Der Tuner sucht nun nach dem nächsten verfügbaren Sender.
2. Wenn Sie diesen Sender als Favoriten speichern möchten, drücken Sie nun eine der Tasten auf dem Nummernblock so lange, bis die Meldung Gespeichert im Display erscheint. Sie können nun im Betrieb diesen Sender über diese Taste auf dem Nummernblock der Fernbedienung abrufen. Sie können jederzeit einmal belegte Senderspeicher auf diese Weise auch mit neuen Sendern überspeichern.
3. Wiederholen Sie die Schritte 1-2 so oft, bis Sie alle gewünschten Sender gespeichert haben oder das Frequenzband einmal durchlaufen ist. Sie können bis zu 10 Sender als Favoriten speichern.
4. Benutzen Sie bitte das kleine Empfangsqualitätssymbol in der unteren rechten Ecke des Displays, um Ihre Antenne optimal auszurichten.

Im täglichen Betrieb:

1. Starten Sie das UKW-Radio wie oben beschrieben.
2. Über den Nummernblock Ihrer Fernbedienung können Sie Ihre gespeicherten Sender jederzeit wieder abrufen. Der jeweilige Senderspeicherplatz wird unten im Display angezeigt. Durch kurzes Drücken der Taste „P“ auf der Fernbedienung oder am Gerät wird eine Liste aller gespeicherten Sender angezeigt.
3. Das Radio verfügt über RDS, es werden aktuelle Informationen zum Programm wie z. B. Titel, Genre etc. (abhängig vom Sender) im Display angezeigt. Durch ein- bis mehrmaliges kurzes Drücken der Taste „Info“ auf Ihrer Fernbedienung oder am Gerät können Sie weitere Informationen abrufen. Wenn der gewählte Sender über RDS verfügt, wird unten im Display ein Symbol eingeblendet.

4. Mit der Taste „Pfeil nach links“ auf der Fernbedienung können Sie weitere Einstellungen am Gerät aufrufen:

5. Suchlauf-Einstellungen/Nur starke Sender-Ja/Nein

6. Audio-Einstellungen/Nur Mono - Ja/Nein (Bei stark rauschenden Sendern „JA“ auswählen).

7. Mit den Tasten „Vor“ und „Zurück“ auf der Fernbedienung oder am Gerät können Sie auf dem Frequenzband zum nächsten oder vorhergehenden verfügbaren Sender wechseln.

Das DAB+ Radio

Drücken Sie auf der Fernbedienung oder am Gerät die Taste „Mode“ und wählen Sie in der Quellenübersicht mittels der Pfeiltasten oder des Multifunktionsdrehknopfes das DAB+ Radio aus.

Erstes Einrichten:

1. Es startet ein automatischer Suchlauf. Nach Abschluss des Suchlaufes werden alle gefundenen Sender als Liste auf dem Display dargestellt.

2. Wählen Sie mit den Pfeiltasten auf der Fernbedienung den gewünschten Sender aus und bestätigen Sie mit der Taste „Enter“. Wenn Sie diesen Sender als Favoriten speichern möchten, drücken Sie nun eine der Tasten auf dem Nummernblock so lange, bis die Meldung Gespeichert im Display erscheint. Sie können nun im Betrieb diesen Sender über diese Taste auf dem Nummernblock der Fernbedienung abrufen. Sie können jederzeit einmal belegte Senderspeicher auf diese Weise mit neuen Sendern überspeichern. Drücken Sie die Taste „Pfeil links“ auf der Fernbedienung um zur Liste zurückzukehren.

3. Wiederholen Sie die Schritte 1-2 so oft, bis Sie alle gewünschten Sender gespeichert haben. Sie können bis zu 10 Sender als Favoriten speichern.

4. Benutzen Sie bitte das kleine Empfangsqualitätssymbol in der unteren rechten Ecke des Displays, um Ihre Antenne optimal auszurichten.

Im täglichen Betrieb:

1. Starten Sie das DAB+-Radio wie oben beschrieben.
2. Über den Nummernblock Ihrer Fernbedienung können Sie Ihre gespeicherten Sender jederzeit wieder abrufen. Der jeweilige Senderspeicherplatz wird unten im Display angezeigt. Durch kurzes Drücken der Taste „P“ auf der Fernbedienung oder am Gerät wird eine Liste aller gespeicherten Sender angezeigt.
3. Das DAB+ Radio verfügt über digitale Textfunktionen, die Ihnen im Display angezeigt werden. Durch ein- bis mehrmaliges Drücken der Taste „Info“ auf Ihrer Fernbedienung können Sie je nach Sender weitere Informationen abrufen, mit der Taste „Enter“ schalten Sie die Cover-Darstellung auf Vollbild.
4. Durch einmaliges Drücken der Taste „Pfeil nach links“ auf der Fernbedienung gelangen Sie zurück in die komplette Senderliste.
5. Durch zweimaliges Drücken der Taste „Pfeil nach links“ auf der Fernbedienung können Sie weitere Einstellungen am Gerät aufrufen. Die Funktion DRC ist in Deutschland ohne Bedeutung, da die DAB+ Sender diese nicht unterstützen, die Funktion „Sender bereinigen“ entfernt nicht empfangbare Sender, z. B. nach einem Umzug.
6. Mit den Tasten „Vor“ und „Zurück“ auf der Fernbedienung oder am Gerät können Sie innerhalb des Bouquets zum nächsten oder vorherigen Sender wechseln.

Das Internetradio

Wenn Sie Ihren CR-10, wie auf Seite 12/13 beschrieben mit dem Internet verbunden haben, können Sie nun ohne weitere Einstellungen Internetradio empfangen. Ihr Internetradio verbindet sich vollautomatisch mit einer der größten Datenbanken für Internetsender, in der weit über 25.000 Sender und Podcasts weltweit gelistet sind.

Im täglichen Betrieb:

1. Drücken Sie auf der Fernbedienung oder am Gerät die Taste „Mode“ und wählen Sie in der Quellenübersicht mittels der Pfeiltasten oder des Multifunktionsdrehknopfes das Internet Radio aus.

2. Auswahl von Sendern:

3. Durch langes Drücken der Taste „Menü“ und Auswahl von Zuletzt gehört werden Ihnen alle zuletzt gehörten Sender angezeigt.

4. Durch langes Drücken der Taste „Menü“ und Auswahl von Senderliste/Meine Favoriten werden Ihnen alle Sender angezeigt, die Sie als Favoriten gespeichert haben.
5. Sie speichern Sender als Favoriten, indem Sie, während der Sender läuft, so lange die Taste „Enter“ auf der Fernbedienung oder den Multifunktionsdrehknopf am Gerät gedrückt halten, bis die Meldung Favorit hinzugefügt erscheint. Sie können unbegrenzt viele Favoriten speichern.

- Sie löschen Favoriten, indem Sie unter Senderliste/Meine Favoriten den entsprechenden Sender auswählen und die Taste „Enter“ auf der Fernbedienung so lange gedrückt halten, bis die Abfrage Favorit löschen kommt. Bestätigen Sie mit Ja, um den Sender zu löschen.

• Durch Drücken der Taste „Menü“ auf der Fernbedienung und Auswahl von Senderliste/Local Deutschland werden Ihnen alle deutschen Sender angezeigt, entweder alle verfügbaren Sender, nur die beliebtesten, oder nach Genres sortiert.

• Durch Drücken der Taste „Menü“ auf der Fernbedienung und Auswahl von Senderliste/Sender werden Ihnen alle weltweit verfügbaren Sender angezeigt, entweder sortiert nach Land, Genre, populären Sendern oder neuen Sendern. Sie haben hier auch die Möglichkeit, nach einem Sender durch Eingabe des Namens zu suchen.

• Sie können neben der Markierung als Favoriten aber auch, wie bei der UKW oder DAB+ Funktion beschrieben, Sender auf dem Nummernblock der Fernbedienung speichern.

• Das Internet Radio verfügt über digitale Textfunktionen, es werden aktuelle Informationen zum Programm wie z. B. Titel, Genre etc. im Display angezeigt. Durch ein- bis mehrmaliges Drücken der Taste „Info“ auf Ihrer Fernbedienung können Sie je nach Sender weitere Informationen abrufen.

Komfortable Verwaltung Ihrer Internet-Sender über einen Computer:

1. Drücken Sie auf der Fernbedienung oder am Gerät die Taste „Mode“ und wählen Sie in der Quellenübersicht mittels der Pfeiltasten oder des Multifunktionsdrehknopfes das Internet Radio aus.
2. Drücken Sie „Menü“ auf der Fernbedienung oder am Gerät und wählen Sie Senderliste/Hilfe/Zugriffscode erhalten. Notieren Sie anschließend den angezeigten Code.
3. Melden Sie sich mit Ihrem Computer auf der Internetseite http://www.wifiradio-frontier.com an und erstellen Sie sich ein Profil. Dieser Service ist kostenlos, die Webseite wird von der selben Firma betrieben, die auch die Senderdatenbank Ihres Internetradios verwaltet. Anschließend können Sie dort Ihr Gerät registrieren, indem Sie den Zugriffscode Ihres Gerätes eingeben.
4. Wählen Sie Ihre gewünschten Sender aus und fügen Sie diese Ihrem Gerät hinzu. Sie können zur besseren Sortierung Ordner erstellen, z. B. „Kinder“, „Nachrichten“, „Jazz“ oder „Party“ und in diese Ihre Sender einordnen. Alle Sortierungen, die Sie auf dieser Internetseite vornehmen, werden sofort auf Ihr Gerät übertragen und stehen Ihnen dort unter dem Punkt „Favoriten“ zur Verfügung.
5. Sollten Sie einen Sender in der Datenbank nicht finden, können Sie Ihn selbst hinzufügen, indem Sie die Webseite des Senders besuchen, und sich dort die URL des Streams kopieren oder abschreiben.
   Anschließend können Sie auf der Seite http://www.wifiradio-frontier.com diese URL als eigenen Sender hinzufügen und nach Wunsch benennen. Sie finden diesen Sender anschließend auf Ihrem Gerät unter „Menü/Senderliste/Meine hinzugefügten Sender“.
6. Über diesen Service können Sie beliebig viele Block-Geräte anmelden, die dann automatisch alle über dieselben Favoriten verfügen.

Der Musikabspieler (DLNA)

Ihr neuer CR-10 ist DLNA (Digital Living Network Alliance) zertifiziert. Das heißt Sie können nach dem DLNA Standard auf entsprechende Musikquellen in Ihrem Heimnetzwerk zugreifen.

Wenn Sie Ihren CR-10 wie auf Seite 12/13 beschrieben an Ihren Router angeschlossen haben und dieser über einen USB-Anschluss verfügt, können Sie auf dessen NAS-Funktionalität (Network Attached Storage) zurückgreifen.

Schließen Sie hierfür einfach eine handelsübliche USB-Festplatte an Ihren Router an und aktivieren Sie in dessen Konfiguration die NAS-Funktionalität oder schließen Sie ein NAS-Laufwerk an Ihr Netz an. Ziehen Sie bei Problemen oder für weitere Hinweise zur NAS-Funktionalität Ihres Routers bitte die Bedienungsanleitung des Routers zu Rate.

Auf diese Festplatte oder das NAS-Laufwerk können Sie dann nach Belieben Musikstücke oder Ordner aufspielen. Dies ist die bei weitem günstigste Möglichkeit, für all Ihre Geräte im Haushalt einen einheitlichen DLNA-Medienserver zu installieren.

Drücken Sie auf der Fernbedienung oder am Gerät die Taste „Mode“ und wählen Sie in der Quellenübersicht mittels der Pfeiltasten oder des Multifunktionsdrehknopfes den Musikabspie- ler aus. Wählen Sie aus dem angezeigten Menü Gemeinsame Medien aus, um eine Liste aller als Medienserver geeigneten Geräte in Ihrem Netzwerk anzuzeigen. Wählen Sie Ihren installierten Medienserver aus und anschließend den Punkt „Musik“.

Die Inhalte Ihrer Festplatte werden Ihnen nun nach verschiedenen Gesichtspunkten wie z. B. „Interpreten“, „Alben“, „Alle Titel“, „Genres“ oder „Ordner“ vorsortiert angezeigt. Die Qualität dieser Sortierung hängt unmittelbar mit der Qualität der aufgespielten Daten auf der Festplatte zusammen, sollten dort z.B. die MP3-Tags fehlen, werden die Musikstücke auch nicht gut vorsortiert.

Innerhalb der jeweiligen Listen können Sie mit Hilfe der Pfeiltasten auf Ihrer Fernbedienung navigieren und die gewünschten Titel oder Ordner mit „OK“ auswählen und abspielen.

Der Musikabspieler (DLNA) verfügt über die selben Steuerungsfunktionen wie der Musikabspieler.

Der Musikabspieler (DLNA) interpretiert MP3-, WMA- und FLAC-Dateien mit einer maximalen Streamgröße von 1,5 MBit/s.

Andere Dateiformate können von vielen Routern mit NAS-Funktionalität schon direkt beim Streamen in ein vom CR-10 lesbares Format konvertiert werden. Lesen Sie hierzu bitte die Betriebsanleitung Ihres Routers.

Eine Wiedergabe von Cover-Bildern wird im Musikabspieler (DLNA) unterstützt.

Musik streamen

Unter dem „Streamen“ von Musik im Heimbereich versteht man das Übertragen von Musikdaten von einem externen Gerät wie einem Computer, Tablet-PC oder Smartphone an ein Abspielgerät wie z. B. Ihrem CR-10.

Voraussetzung ist, dass diese Geräte sich im selben Netzwerk befinden (WLAN). Wir stellen Ihnen hier kurz für die gängigsten Geräte Streaming-Lösungen vor:

Apple ^® PC (Mac OS X ^® )

1. Eine Nutzung der Airplay® Funktion von iTunes® ist mit dem CR-10 nicht möglich.
2. Trotzdem können Sie mit dem Apple Macintosh® streamen: Bitte installieren Sie einen Streaming-Server wie z. B. die kostenlose Software „Serviio®“* (www. http://serviio.org/download) und starten Sie diese. Über die Funktion „Media/Gemeinsame Medien“ finden Sie nun einen Serviio®-Server, über welchen Sie auf alle Musikstücke Ihres Apple Macintosh zugreifen können. Bei Problemen oder für weitere Informationen lesen Sie bitte die Installationsanleitung von Serviio®.

Windows® PC

1. Ab Version 12 ist im Windows Media Player ^® * eine Streaming-Funktion integriert.
2. Bitte aktivieren Sie diese (siehe Bedienungsanleitung von Windows Media Player®): Sie können anschließend über die Funktion „Media“ auf alle Musikstücke des Windows Media Player zugreifen. Bei Problemen oder für weitere Informationen lesen Sie bitte die Bedienungsanleitung von Windows Media Player.

Streamen von Smartphone oder Tablet PC (Android®)

1. Bitte lesen Sie die beiliegende Bedienungsanleitung für die App „UNDOK™“ um zu erfahren, wie Sie die Musik Ihres Android-Gerätes auf dem CR-10 wiedergeben können. Viele aktuelle Android-Geräte verfügen von sich aus schon über eine Funktion, um Musik auf einem DLNA Gerät wiederzugeben. Ihre Medien müssen in der Regel auf Ihrem Android-Gerät als Medienserver freigegeben werden. Bitte lesen Sie hierzu auch die Bedienungsanleitung Ihres Android-Gerätes.

Streamen von iPod ^® , iPhone ^® oder iPad ^® (iOS ^® )

1. Bitte lesen Sie die beiliegende Bedienungsanleitung für die App „UNDOK™“ um zu erfahren, wie Sie die Musik Ihres iOS-Gerätes auf dem CR-10 wiedergeben können. Oder besuchen Sie unsere Internetseite unter der Adresse: (https://www.audioblock.com/streaming).

Streamingdienste

Zur Zeit sind eine Vielzahl an Streamingdiensten mit unterschiedlichsten Technologien auf dem Markt. Wenn Sie diese auf Ihrem CR-10 nutzen möchten, verbinden Sie einfach Ihren CR-10 mittels Bluetooth mit Ihrem Handy, Tablet oder PC. Wählen Sie dort diesen als Ausgabegerät.

So nutzen Sie Connect (Spotify)

Sie brauchen Spotify Premium, um Connect nutzen zu können.

Details finden Sie auf dem beiliegenden Flyer.

1. Stellen Sie mit Ihrem neuen Gerät eine Verbindung zu demselben WLAN-Netzwerk her, mit dem auch Ihr Handy, Tablet oder PC verbunden ist (weitere Informationen finden Sie in der Gebrauchsanweisung).
2. Öffnen Sie die Spotify-App auf ihrem Handy, Tablet oder PC und spielen Sie einen Song ab. Wenn Sie die App auf Ihrem Handy nutzen, tippen Sie links unten im Bildschirm auf das Bild zum Song. Tablet- und PC-Benutzer fahren bitte mit Schritt 4 fort.
   3 Tippen Sie auf das Connect-Symbol.
3. Wählen Sie Ihr Gerät aus der Liste aus. Wenn es Ihnen nicht angezeigt wird, stelle Sie sicher, dass es mit demselben WLAN-Netzwerk wie Ihr Handy, Tablet oder PC verbunden ist.

Fertig! Viel Spaß beim Musik hören!

Einrichten und Bedienen von Multiroom-Systemen

Um Ihren CR-10 in ein Multiroom-System einzubinden, z. B. mit der Smartbox SB-100 von Audioblock, lesen Sie bitte die beiliegende Anleitung zur App „UNDOK™“, welche zur Konfiguration zwingend erforderlich ist.

Fernbedienung des Gerätes mit der App „UNDOK™“

Wenn Sie ein iPhone ^® , iPod ^® oder iPad ^® besitzen, gehen Sie bitte in den Apple App-Store ^® und suchen Sie nach dem Begriff „undok“. Wichtig: Wählen Sie vorher „iPhone-Apps“ aus!

Besitzen Sie ein Android-Gerät (Tablet-PC oder Smartphone), besuchen Sie Googles Play-Store® und suchen Sie nach dem Begriff „undok“.

Installieren Sie anschließend die gefundene kostenlose APP auf Ihrem mobilen Gerät.

Ganz wichtig: Für die Bedienung Ihres CR-10 müssen Smartphone/Tablet und der CR-10 im selben WLAN-Netz angemeldet und der CR-10 muss eingeschaltet sein!

1. Starten Sie jetzt die App „UNDOK™“. Die App sucht jetzt alle DLNA-fähigen Geräte im WLAN.
2. Bitte wählen Sie Ihren CR-10 aus den gefundenen Geräten aus.
3. Ihr CR-10 ist nun mit der App „UNDOK™“ verbunden und Sie können das Gerät fernbedienen:
4. Funktion „Quelle“: Wählen Sie unter den verfügbaren Signalquellen die gewünschte aus.
5. Funktion „Durchsuchen“: Je nach gewählter Signalquelle sind hier die verschiedenen Optionen der Signalquelle auswählbar. Bitte lesen Sie für eine Übersicht der Funktionen die jeweiligen Kapitel zu den Signalquellen in dieser Bedienungsanleitung.
6. Funktion „Jetzt läuft“: Stellt Informationen und Cover (falls vorhanden) zu dem aktuell gespielten Stück oder Radiosender zur Verfügung.
7. Zusatzfunktionen „Einstellungen“: Über dieses Menü können Sie das Gerät aus- und einschalten, die Ton-Einstellungen verändern, die App beenden und weitere Einstellungen vornehmen.

Für weitere Funktionen der App, z. B. der Konfiguration von Multiroom-Systemen, lesen Sie bitte die beiliegende Anleitung „UNDOK™“.

Externe Geräte über Bluetooth® anschließen

Ihr Gerät ist mit einer modernen Bluetooth®-Schnittstelle ausgestattet.

Über diese können Sie jede beliebige Bluetooth®-Quelle mit dem CR-10 koppeln.

Mögliche Signalquellen sind Smartphones (iOS, Android, Windows Phone), Tablet-PCs (iOS, Android, Windows 8) oder Musikabspieler (iPod, ähnliche) mit Bluetooth®-Funktion.

Zum Aktivieren der Bluetooth®-Funktion drücken Sie auf der Fernbedienung oder am Gerät die Taste „BT PAIR“ oder wählen Sie in der Quellenübersicht mittels der Pfeiltasten oder des Multifunktionsdrehknopfes die Bluetooth®-Funktion aus.

Wenn noch keine Bluetooth®-Geräte gekoppelt wurden oder in der Nähe sind, startet die CR-10 automatisch den Pairing-Modus, das kleine Symbol im unteren Bereich des Bildschirmes blinkt.

Starten Sie nun auf Ihrem externen Gerät die Bluetooth®-Funktion und suchen Sie nach Geräten in Ihrer Umgebung. Wählen Sie aus den gefundenen Geräten den CR-10 aus und bestätigen Sie die anschließende Abfrage nach Kopplung.

Ziehen Sie bei Problemen oder für weitere Hinweise zum Pairing bitte die Bedienungsanleitung des Gerätes zu Rate, welches Sie mit Ihrem CR-10 koppeln möchten. Anschließend können Sie die Musikabspielfunktion Ihres externen Gerätes aktivieren und Ihr CR-10 spielt die Musik ab. Bitte beachten Sie, dass Sie mit der integrierten Bluetooth®-Funktion ausschließlich Signalquellen koppeln können.

Das Koppeln von z. B. externen Lautsprechern mittels Bluetooth® an den CR-10 ist nicht möglich, nutzen Sie hierzu die Multiroom-Funktion.

1. Wiedergabe von Audiodateien:

- Drücken Sie die Taste „Play/Pause“ am Gerät oder auf Ihrer Fernbedienung, um die Wiedergabe zu starten.

- Nochmaliges Drücken der Taste „Play/Pause“ pausiert die Wiedergabe.

1. Auswählen von Titeln:

Drücken Sie die Taste „Vor-“ oder „Rückwärts“ am Gerät oder auf Ihrer Fernbedienung so oft, bis Sie Ihr gewünschtes Stück erreicht haben. Die Wiedergabe startet anschließend automatisch.

1. Vor- oder Zurückspulen innerhalb eines Titels: Halten Sie die Tasten „Vor-“ oder „Rückwärts“ auf Ihrer Fernbedienung gedrückt, um innerhalb eines Stückes vor oder zurückzuspulen.

Die Funktionen Wiederholen oder Zufallswiedergabe werden von der Bluetooth®-Funktion nicht unterstützt.

Alternativ zu den Bedienfunktionen am Gerät oder mit der Fernbedienung können Sie auch die Musikwiedergabe auf Ihrem externen Bluetooth®-Gerät steuern.

Der AUX-Anschluss

Der rückwärtige AUX-Anschluss des CR-10 verarbeitet elektrische Hochpegel-Audiosignale in analoger Form. Dieser Anschluss ist geeignet für alle externen Geräte mit analoger Audioausgabe. Bitte ziehen Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate. Ein geeignetes Cinch-Kabel erhalten Sie im Zubehörhandel.

Systemeinstellungen

Drücken Sie auf Ihrer Fernbedienung oder am Gerät die Taste „Menü/Info“ und wählen Sie den Punkt Systemeinstellungen aus. Im folgenden Menü können Sie folgende Einstellungen vornehmen:

Equalizer

In diesem Menü können Sie die Klangeinstellungen Ihres CR-10 verändern. Lesen Sie hierzu bitte die Seite 14 dieser Bedienungsanleitung.

Interneteinstellungen

In diesem Menü können Sie die Einstellungen, die Sie für Ihren Internetanschluss vorgenommen haben, verändern, z. B. wenn Sie den Standort wechseln. Weiterhin können Sie den Assistenten neu starten oder die Verbindung komplett manuell einrichten. Lesen Sie hierzu Seite 12-13 dieser Bedienungsanleitung.

Zeiteinstellungen

Hier können Sie Uhrzeit und Datum manuell einstellen, Anzeigeformate ändern, Sommer-/Winterzeit-Umstellung aktivieren oder das automatische Beziehen von Datum und Uhrzeit aus dem Internet deaktivieren.

Sprache

Wählen Sie hier Ihre gewünschte Anzeigesprache für das Gerät aus.

Werkseinstellungen

Das Auswählen und Bestätigen dieses Punktes setzt alle Einstellungen auf den Werkszustand zurück.

Bitte nutzen Sie diese Funktion, wenn Probleme mit dem Empfang von Daten aus dem Internet oder der allgemeinen Betriebssoftware des Gerätes auftreten. Sie sollten diese Funktion auch ausführen, wenn Sie das Gerät einmal weiterverkaufen möchten. Ein Neustarten nach dem Ausführen der Werkseinstellungen startet wieder den Einrichtungsassistenten.

Software Update

Der CR-10 prüft regelmäßig, ob ein Update im Internet zur Verfügung steht und weist Sie darauf hin. Sie können diese Funktion hier auf manuelles Update (nicht empfohlen) oder die Betriebssoftware auf Aktualität prüfen.

Einrichtungsassistent:

Das Auswählen und Bestätigen diese Punktes startet den Einrichtungsassistenten. Alle Einstellungen, die Sie dann vornehmen, überschreiben die alten Einstellungen.

Info

Das Auswählen und Bestätigen dieses Punktes zeigt Ihnen technische Informationen zu der installierten Softwareversion, die Hersteller-ID des Gerätes und des Namens, unter dem Ihr Gerät im Netzwerk angezeigt wird.

Hintergrundbeleuchtung

Sie können hier die Helligkeit des Displays im Betrieb und im Netzwerk-Standby getrennt regeln.

1. Zeit bis Dimmen: Dieser Wert gibt an, nach welcher Zeit die Hintergrundbeleuchtung des Displays nach dem Schalten in den Netzwerk-Standby abdunkelt.
2. Displayhelligkeit: Dieser Punkt regelt die Helligkeit des Displays im Betrieb.
3. Dim-Helligkeit: Wenn Sie unter Punkt 1 einen Wert für die Zeit eingegeben haben, bestimmt dieser Punkt die Helligkeit, auf die das Display nach der ausgewählten Zeit im Netzwerk-Standby herunter regelt.

Multiraum

Sie können in diesem Menü den CR-10 mit mehreren Lautsprechern in verschiedenen Räumen zu Gruppen zusammenfassen. Wir empfehlen für die Konfiguration die Nutzung der kostenlosen App „UNDOK™“. Bitte lesen Sie hierzu auch die beiliegende Anleitung für die App „UNDOK™“. Oder besuchen Sie unsere Internetseite www.audioblock.com und drücken Sie im Auswahlmenü auf den Reiter „Videos“, dort finden Sie Tutorials über die App UNDOK und andere interessante und wissenswerte Dinge rund um die Marke BLOCK.

Zusätzliche Komfortfunktionen

Drücken Sie auf Ihrer Fernbedienung oder am Gerät die Taste „Menü/Info“ und wählen Sie den Punkt Hauptmenü aus. Im folgenden Menü können Sie neben den schon bekannten Signalquellen auch Schlummer und Wecker auswählen:

Schlummer

Wählen Sie Schlummer auf Ihrer Fernbedienung mit den Pfeiltasten aus und bestätigen Sie mit der Taste „Enter“. Es erscheint die Anzeige „Schlummer Aus“. Mit den Tasten „Pfeil nach oben“ und „Pfeil nach unten“ können Sie nun die gewünschte Dauer einstellen, nach der das Gerät automatisch in den Standby-Modus schaltet. Ihre Einstellung wird nach kurzer Zeit automatisch übernommen. Verlassen Sie dieses Menü durch erneutes Drücken der Taste „Menü/Info“. Im Display wird nun im unteren Bereich ein Symbol mit der gewählten Zeit bis zum Schalten in den Netzwerk-Standby angezeigt.

Wecker

Wählen Sie Wecker auf Ihrer Fernbedienung mit den Pfeiltasten aus und bestätigen Sie mit der Taste „Enter“. Es erscheint das Menü „Wecker“. Sie haben nun die Möglichkeit, zwei verschieden Wecker einzustellen. Wählen Sie z. B. den ersten Wecker aus. Im anschließenden Menü können Sie diesen Wecker an- und ausschalten, die Uhrzeit einstellen, zwischen täglich, einzelnen Tagen, Wochenenden etc. wählen, die Signalquelle mit der Sie geweckt werden und die Lautstärke einstellen. Bitte vergessen Sie nicht mit Hilfe des letzten Punktes im Menü diesen Wecker zu speichern!

Verlassen Sie dieses Menü durch erneutes Drücken der Taste „Menü/Info“. Im Display wird nun im unteren Bereich ein Symbol für jeden programmierten Wecker gezeigt und die Weckfunktion ist aktiv.

Wenn der Wecker zur gewählten Zeit aktiv wird, haben Sie zwei Möglichkeiten:

1. Snooze: Drücken Sie irgendeine Taste auf der Fernbedienung oder am Gerät außer die Taste „Standby“. Das Gerät zeigt nun die Zeit an bis zum erneuten Wecken, mit den Tasten „Pfeil nach oben/unten“ oder „Vol+/-“ können Sie diesen Zeitraum verändern.
2. Ausschalten des Weckers: Drücken Sie die Taste „Standby“ am Gerät oder auf der Fernbedienung, um den Wecker abzuschalten. Der Wecker wird zum nächstmöglichen Zeitpunkt je nach Programmierung wieder aktiv.

Um den Wecker ganz abzuschalten, folgen Sie den obigen Anweisungen und stellen Sie den Wecker auf Aus.

Fehlermeldungen und Problembehebung (Allgemein)

Fehlerbeschreibung Mögliche Ursache und Behebung
Kein Strom, obwohl das Gerät angeschaltet ist	- Das Stromkabel ist nicht angeschlossen- Die Steckdose ist defekt- Die Sicherung im Gerät ist defekt - Fehler muss durch einen Techniker repariert werden- Das Stromkabel ist defekt - Fehler muss durch einen Techniker repariert werden
Kein Ton - Das Gerät ist gar nicht an	- Die Lautstärke ist zu niedrig- Das Lautsprecherkabel ist nicht richtig angeschlossen- Kein Eingangssignal- Am Gerät ist der falsche Eingang eingestellt
Kein Ton auf einem Kanal - Der Audioeingang ist falsch angeschlossen	- Die Auswahl des Einganges ist falsch- Das Lautsprecherkabel ist falsch angeschlossen- Die Lautsprecher sind defekt
Lautes Brummen - Ein Audiokabel	st nicht richtig angeschlossen oder defekt- Ihr Gerät steht zu nah an einem anderen Gerät oder am Fernseher
Schwacher Bass - Die Phase beim Lautsprecher ist nicht richtig angeschlossen wechseln Sie +/-
Verzerrter Ton - Lautstärke, Bass oder Treble sind zu hoch eingestellt- Lautsprecher könnten defekt sein- Am Lautsprecherkabel liegt eine Brücke (Kurzschluss)
Die Fernbedienung funktioniert nicht	- Kontrollieren Sie, ob die Batterien richtig eingelegt sind- Sind die Batterien leer? Ersetzen Sie diese bitte durch Neue- Richten Sie die Fernbedienung zum Empfänger am Gerät- Entfernen Sie alle Gegenstände zwischen der Fernbedienung und dem Gerät- Stellen Sie fest, ob die Entfernung zwischen der FB und dem Gerät mehr als 8 Meter beträgt
Tasten funktionieren nicht (Gerät oder Fernbedienung)	- Stellen Sie das Gerät aus und erneut wieder an- Alternativ nehmen Sie das Gerät vom Strom und schließen es dann wieder an (Das Gerät kann durch externe Stromeinflüsse beeinflusst werden)
Störung im Empfang - Der Sender ist nicht richtig eingestellt	- Die Antenne ist nicht richtig ausgerichtet- Starten Sie erneut eine Sendersuche
Netzwerk Anschluss ist nicht möglich	- Das Netzwerk ist momentan nicht erreichbar. Versuchen Sie es zu einem späteren Zeitpunkt noch einmal- Der Router lässt keinen Anschluss zu, da das Gerät noch keine Adresse bekommen hat. Starten Sie den Einrichtungsassistenten- Kontrollieren Sie die Entfernung zwischen Router und dem Gerät- Ändern Sie die ausgewählte Verschlüsselungsmethode des Routers- Stellen Sie fest, ob eine Firewall das Gerät ablehnt

Fehlermeldungen und Problemebehebung (Netzwerk)

Meldung Ursache	Behebung
Keine Verbindung 1.	Falsches Passwort2. Richtiges Passwort, kein Kontakt zum Router	1. Richtiges Passwort eingeben2. Mac Filter am Router deaktivieren
Format Error Das File	Format wird nicht erkannt Vergewissern Sie sich,	dass der Stream in WMA,MP3, oder FLAC mit nicht mehr als 48 KHz codiert ist. Wenn nicht, bitte umcodieren.
Netzwerk Error Falsche	Informationen werden vom Netzwerk empfangen	Die Daten vom Server sind nicht lesbar, eventuell Neustart von CR-10 und Router
Netzwerk nicht verfügbar	Probleme mit der Verbindung zum Router Router	einschalten oder neu starten
Netzwerk Zeitüberschreitung	Keine Antwort unabhängig vom Netzwerk Der gewählte Sender ist zur Zeit nicht empfangbar, bitte wechseln Sie den Sender
Kein UPnP gefunden	Es wurde kein UPnP Server gefunden Stellen Sie sicher, dass Ihr Medienserver im selben Netz wie Ihr CR-10 und eingeschaltet ist.
Nicht autorisiert	Falsche Eingabe bei dem Passwort oder nicht beim UPnP Server angemeldet	Geben Sie das richtige Passwort an.
Update fehlgeschlagen	Software Update ist fehlgeschlagen Prüfen Sie Ihre Netzwerkeinstellungen oder versuchen Sie es zu einem späteren Zeitpunkt noch einmal.

Reparaturen und Eingriffe in das Gerät, dürfen nur durch autorisiertes Fachpersonal vorgenommen werden.

Pflege und Transport

Pflege und Reinigung des Gerätes

Nehmen Sie das Gerät, bevor Sie es reinigen, vom Strom. Benutzen Sie nur saubere und trockene Lappen, um ihr Gerät zu reinigen. Wenn das Gerät sehr stark verschmutzt ist, können Sie das Gerät mit einem handfeuchten Lappen und mit milder Reinigungsflüssigkeit reinigen. Nutzen Sie niemals Flüssigkeiten wie Benzin, Alkohol, Petroleum oder andere Lösungsmittel.

Transportieren des Gerätes

Bitte bewahren Sie die Verpackung und die Bedienungsanleitung auf, damit Sie das Gerät für einen Transport oder zum Verschicken ordnungsgemäß verpacken können. Die Originalverpackung ist so entwickelt, dass Sie das Gerät sicher transportieren oder verschicken können. Bewahren Sie bitte auch die Bedienungsanleitung auf, damit Sie diese gegebenenfalls an Dritte weitergeben können.

Technische Daten

Display 2,4" TFT Farb-Display

Leistung 7 Watt

Analoge Eingänge 3,5mm AUX IN

Analoge Ausgänge 3,5 mm AUX OUT

Fremdspannungsabstand 68 dB

Frequenzgang 32 Hz - 64 KHz @ -3 dB

Tonkontrolle Bass | Treble ± 10 dB

Frequenzbereich UKW 87,5 - 108 MHz

Frequenzbereich DAB+ 174.928 MHz - 239.200 MHz

Internet-Radio über 25.000 Sender Weltweit

Dateiformate MP3 | WMA | FLAC | AAC | AAC+ | WAV

Streaming Bluetooth | DLNA | UPnP mit UNDOK

Netzwerk

Leistungsaufnahme „Bereitschaft“

Leistungsaufnahme „Betrieb“

Netzteil mit Netzschalter

Abmessung B | H | T

Gewicht

Ausstattung:

TM App

WLAN 2,4 & 5 GHz | Bluetooth

< 1 Watt

18 Watt (max.)

AC zu DC | 15 V | 1,2 A

115 x 200 x 118 mm

1,22 kg

Systemfernbedienung, Holzgehäuse,

Logoprägung im Top-Plate

NOTIZEN:

Block MODEL: CR 10 INTERNET RADIO WIFEDAB+FMBT RECEIVER WiFi: 802.11b/g/m DC INPUT: 15V=1.2A 0-6-6 MAX POWER CONSUMPTION: 18W Audioblock Auf der Striepe 3a 27798 Hude SERIAL NO.: DC IN 0-6-6

www.audioblock.com

Audioblock GmbH

Auf der Striepe 3a | 27798 Hude

Tel.: [phone] | E-Mail: [e-mail]
