A - Audioplayer Block - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Audioplayer
Marke	Block
Modell	A
Abmessungen (B x H x T)	126 x 203 x 121 mm
Gewicht	1,44 kg
Stromversorgung	Externer Netzadapter, 230 V~50 Hz
Stromverbrauch (Betrieb)	18 W (max)
Stromverbrauch (Bereitschaft)	< 2 W (Netzwerk-Bereitschaft)
Stromverbrauch (Aus)	0,1 W
Frequenzgang	35 Hz - 20 kHz bei -3 dB
Signal-Rauschabstand	> 70 dB
Audio-Ausgangsleistung	15 Watt
Unterstützte Dateiformate	AAC, AAC+, MP3, WAV, WMA, FLAC
Maximale Abtastrate	48 kHz
Netzwerk	WLAN 2,4 und 5 GHz, Bluetooth, Ethernet (RJ-45)
Streaming-Protokolle	Bluetooth, DLNA, UPnP mit UNDOK™ App
Internetradio	Zugriff auf über 25.000 Sender weltweit
Senderspeicher	10 (über Fernbedienung)
USB-Anschluss	USB-A für USB-Sticks (FAT32, MP3/WMA/FLAC bis 48 kHz)
AUX-Eingang	3,5 mm Stereo-Klinke (Rückseite)
Bluetooth	Version nicht angegeben, unterstützt Kopplung mit externen Geräten
Fernbedienung	Infrarot (IR) mit Batterien (CR2032 oder ähnlich)
Equalizer-Modi	Normal, Rock, Pop, News
Kabellänge (Strom)	Nicht angegeben, muss aber sicher positioniert werden
Reparatur / Service	Wenden Sie sich an einen autorisierten Fachhändler oder Kundendienst; Öffnung nur durch autorisiertes Personal
Reinigung	Strom trennen, trockenes Tuch verwenden; bei Bedarf mildes Reinigungsmittel; Lösungsmittel vermeiden
Sicherheitszertifikate	EMV-zertifiziert, erfüllt EU-Richtlinien (73/23/EWG, 89/336/EWG)
Entsorgung	EU-Richtlinie 2002/96/EG – nicht mit Haushaltsmüll entsorgen

Häufig gestellte Fragen - A Block

Wie richte ich den Block A zum ersten Mal ein?

Packen Sie das Gerät aus, schließen Sie den Netzadapter an und stecken Sie ihn in eine Steckdose. Nach dem Einschalten sollte sich das Gerät im Einrichtungsmodus befinden (blaue/weiße LED blinkt). Wenn nicht, drücken Sie die Reset-Taste auf der Rückseite etwa 5 Sekunden lang. Installieren Sie dann die UNDOK™ App auf Ihrem Smartphone oder Tablet und folgen Sie den Anweisungen der App, um eine Verbindung zu Ihrem WLAN herzustellen.

Welche Dateiformate werden über USB unterstützt?

Der USB-Anschluss unterstützt MP3-, WMA- und FLAC-Dateien mit einer maximalen Abtastrate von 48 kHz. Das Speichermedium muss als FAT32 formatiert sein. Die Bitrate ist nicht begrenzt.

Kann ich Spotify mit dem Block A verwenden?

Ja, über Spotify Connect. Sie benötigen ein Spotify Premium-Konto. Stellen Sie sicher, dass der Block A und Ihr Telefon/Tablet/PC im selben WLAN-Netzwerk sind. Öffnen Sie die Spotify-App, spielen Sie einen Song ab und wählen Sie den Block A aus der Liste der verfügbaren Geräte.

Wie koppele ich ein Bluetooth-Gerät?

Drücken Sie die BT-Taste auf der Fernbedienung oder wählen Sie Bluetooth in der UNDOK™ App. Aktivieren Sie Bluetooth auf Ihrem externen Gerät. Drücken Sie dann die BT PAIR-Taste auf der Fernbedienung, um in den Kopplungsmodus zu gelangen. Wählen Sie 'Block A' aus der Bluetooth-Liste Ihres Geräts, um die Kopplung abzuschließen.

Welcher Batterietyp wird für die Fernbedienung verwendet und wie tausche ich sie aus?

Die Fernbedienung verwendet CR2032 oder ähnliche Lithium-Knopfzellen. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung, setzen Sie die Batterie unter Beachtung der richtigen Polarität (+/-) ein und schließen Sie das Fach. Mischen Sie nicht alte und neue Batterien.

Warum kommt kein Ton vom Block A?

Mögliche Ursachen: Das Gerät ist nicht eingeschaltet, kein Eingangssignal, falscher Eingang ausgewählt, Stummschaltung aktiv oder die Lautstärke ist zu niedrig. Überprüfen Sie die ausgewählte Quelle (z. B. Internetradio, Bluetooth, AUX). Stellen Sie auch sicher, dass das externe Gerät Audio abspielt.

Wie kann ich den Block A auf die Werkseinstellungen zurücksetzen?

Drücken und halten Sie die Reset-Taste auf der Rückseite etwa 5 Sekunden lang, bis das Gerät auf die Werkseinstellungen zurückgesetzt wird. Die blaue LED an der Vorderseite beginnt zu blinken, was anzeigt, dass es sich wieder im Einrichtungsmodus befindet.

Welche Abmessungen und welches Gewicht hat der Block A?

Das Gerät misst 126 x 203 x 121 mm (Breite x Höhe x Tiefe) und wiegt 1,44 kg.

Kann ich statt WLAN eine Kabelverbindung verwenden?

Ja, der Block A verfügt auf der Rückseite über einen LAN (RJ-45)-Anschluss für eine kabelgebundene Ethernet-Verbindung. Dies kann eine stabilere Netzwerkverbindung bieten.

Was soll ich tun, wenn das Gerät 'Netzwerkfehler' anzeigt?

Starten Sie sowohl den Block A als auch Ihren Router neu. Überprüfen Sie, ob das WLAN-Passwort korrekt ist und der MAC-Filter des Routers deaktiviert ist. Stellen Sie sicher, dass der Router eingeschaltet ist und das WLAN-Signal am Standort des Geräts stark genug ist.

BEDIENUNGSANLEITUNG A Block

BEDIENUNGSANLEITUNG | Manual

BLOCK A

Block

SEHR GEEHRTER KUNDE!

Danke, dass Sie sich für dieses hochweitige Corat entschieden haben. Diese Bocionungs anleitung soll Ihnen eine Übersicht darüber geben, wie Sie ihr Gerät bedeinen können. Sie erhalten Sicherheitsinformationen und werden darüber informiert, wie Sie ihr Gerät zin besten reinigen. Die Sicherheits- und Bedienungsinformationen sind einzuhalten, damit das Produkt langfristig und sicher Funktioniert. Bitte nehmen Sie sich einige Minuten Zeit, um die Bedierungsanleitung sorgtätig durchzulosen. Bewahren Sie diese Bedienungsanleitung gut auf, damit Sie bei einem Weiterverkauf mitgegeben werden kann. Bedingt durch Softwareupgrades oder technische Weiterentwicklungen bei Dritzherstellern (z. B. Apps) können Teile dieser Bedienungsanleitung aktualisiert werden. Bitte besuchen Sie von Zeit zu Zeit unsere Webselte

www.audioclock.com ^a , um zu pröfer, ob es neuere Bedienungsarleitungen zum Download gibt. Verglichen Sie Horzu die Standangabe auf dem Deckblatt mit der Angabe im Internet. Wenn Sie noch weitere Fragen zu Ihrem Gerät haben, nehmen Sie bitte Kontakt zu einem autorisierten Fachbänder oder zu unserem Service-Center au ^b . Im Falle eines Defektes, der durch Fenilbedienung, Missbrauch oder Nichbeachten der Bedienungsarleitung auftritt, bitten wir um Verständnis, dass die Garantie für dieses Gerät erlischt. Ebenfalls kann keine Haltung für Folgeschäden übernommen werden. Dieses Produkt ist FMV zerufiziert und erfüllt alle Richlirieren und Anforderungen der Europäischen Union. CE und ROHS Dokumentationen liegen vor.

INHALTSVERZEICHNIS

Sicherheitshinweise....04

Bedienelemente am Gerät (Vorderseite) 08

Anschlüsse am Gerät (Rückseite) 09

Die optional erhälliche Fernbedienung....10

Aufbau des Gerätes 11

Inbetriebnahme des Block A....11

Der AUX-Anschluss....12

Der USB-Anschluss 12

Das Internetradio 12

Externe Geräte über Bluetooth® anschließen....17

Koppeln eines externen Gerätes mit dem Block A....13

Wiedergabe von Audiodateien 13

So nutzen Sie Connect (Spouify)....13

Fehlermeldungen und Problemebehebung (Allgemein) 14

Fehlermeldungen und Problemehebung (Netzwerk) 14

Technische Daten....15

Pflege und Transport 15

Contents English 16

Block

SICHERHEITSHINWEISE

Achtung: Um die Gefahr eines Stromschlages zu vermeiden, darf an diesem Gerät keine Veränderung vorgenommen werden! Das Ölfnen des Gerätes sowie Veränderungen am Gerät dürfen nur durch autorisierte Personen vorgenommen werden.

Wichtige Sicherheitshinweise:

▶ Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch.
▶ Dieses Gerät darf nur an einer dafür vorgesehenen Steckdose angeschlossen werden.
▶ Dieses Gerät darf keiner Feuchtigkeit ausgesetzt werden.
▶ Stellen Sie sicher, dass das Gerät frei steht.
▶ Stellen Sie sicher, dass das Gerät nicht in der Nähe einer Wärmequelle steht.
▶ Achter Sie darauf, dass das Anschlusskabel nicht beschädigt ist oder wird.

mationen zur Entsorgung des Altgerätes:

In Produkt ist aus qualitativ hochwerigen und wieder verwertbarer Materialien gebaut. Mit diesem Zeichen erfüllt das Produkt die FU-Korm 2007/96/FC. Bitte entsorgen Sie Ihr Gerät nicht im Hausmöll sondern an entsprechenden Wertstoffszummlungen. Sie sind verpflichtet elektronische Geräte, Zubehör und Verpackung in speziell dafür vorgesehenen und durch Schilder gekennzeichneten Stellen abzugeben. Für nähere Informationen, wo Sie diese dafür vorgesehenen Stellen finden, wenden Sie sich bitte an Ihr Entsorgungsunternehmen. Bitte halten auch Sie sich zu diese Verordnung, um unseren Kindern eine besser Umwelt zu erhalten.

ät entspricht der FU-Norm (73/23/EEC) und erfüllt die elektromagnetische Kompachilität

(89/336/FFC)

CAUTION

NEW OF ELECTRIC HISTORY DO NOT OPEN

Das Blitz-Symbol soll den Benutzer vor nicht isolierten gefährlichen Spannungen im Gerätegehäuse warnen. Diese Spannung könnte groß genug sein, um Personen durch einen elektrischen Schlag zu verletzen. Das Ausrufwandreichen soll den Benutzer darauf auf merksam machen, dass die Beschreibung, die mit dem Gerät ausgeliefert wird, wichtige Bedienungs- und Wartungshinweise enthält.

UMGANG MIT BATTERIEN

Batterien können brennbare Stoffe enthalten. Bei ursachgemäßer Behandlung können Batterien auslaufen, sich stark erhöften, entürden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte.

Befolgen Sie folgende Hinweise:

▶ Halten Sie Kinder von Bacterien fern.
▶ Sollten Batterien verschluckt worden sein, meiden Sie dies sofort Ihrem Arzt
▶ Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben).
▶ Fälladen Sie Batterien niema's durch hohe leistungsabgabe.
▶ Schließen Sie Batterien niemals kurz.
▶ Selzen Sie Batterien niemals übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aus.
Zerlegen oder verformen Sie Batterien nicht, Ihre Hände oder Finger könnten verletzt werden oder Batterenflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klarer Wassers und informieren Sie umgehend Ihren Arzt.
▶ Vermeiden Sie starke Stöße und Frschütterungen.
▶ Vertauschen Sie nierrals die Polariät. Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kur/schlüsse zu vermeiden.
▶ Reinigen Sie bei Bedarf Batterie- und Cerätekontakte vor dem Einlegen.
Vermischen Sie keine neuen und alten Batterien oder Bacterien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus würde sich die schwächere Batterie zu stark entladen.
▶ Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
▶ Früfernen Sie die Batuerien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.
- Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs. Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

Block

SICHERES AUFSTELLEN

Wenn Sie das Gerät von einer kalien in eine warme Umgebung bringen, kann sich im Innerer des Gerätes Feuchtigkeit, niederschlagen. Wirten Sie in diesem Fall etwa zwei bis drei Stunden, bevor Sie es in Betrieb nahmon.
▶ Stellen Sie das Gerät auf eine teste und ebene Oberfläche.
▶ Stellen Sie das Gerät mit mindestens 10 cm Abstand zur Wand auf.
Vermeiden Sie die Nähe von Wärmequellen, wie z. B. Heizkörpern, oder Geräten mit starken Magnetfeldern, wie z. B. I autsprechem.
▶ Stellen Sie keine oftenen Brandquellen, wie z. B. brennende Kerzen, auf das Gerät.
▶ Stellen Sie das Gerät nicht auf empfindliche Oberflächen.

SICHERES ANSCHLIESSEN

▶ Schließen Sie das Gerät nur an eine gut erreichbare und fachgerecht installierte Steckdose mit 230 V \~ 50 Hz an.
Der Netzteil muss frei zugänglich sein, damit Sie das Gerät im Notfall einfach und schnell vom Stromnetz trennen können.
▶ Verlepen Sie das Neukabel so, dass nierrand darüber stolpern oder darauf treten kann.
▶ Verwenden Sie keine Verlängerungskabel. Knicken oder quetschen Sie das Netzkabel nicht.

SICHERER GEBRAUCH

Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät längere Zeit nicht benutzen oder wenn sich ein Gewitter nähert.
Das Netzkabel darf während des Betriebs nicht um das Gerät gewickelt sein oder heiße Oberflächen berühren.
▶ Lassen Sie keine Feuchtigkeit in das Gehäuse gelangen.
Passen Sie das Gerät, das Netzkangel und den Netzstecker nie mit nassen Händen an. Es besteht die Gefahr eines elektrischen Schlags. Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfiz als besteht, die Gefahr eines elektrischer Schlags.
Benutzen Sie das Gerät nie, wenn es beschädigt ist, oder Sie Schäden am Netzkabel oder Stecker feststellen. Ziehen Sie bei Beschädigungen des Geräts sofort den Stecker aus der Steckdose.
- Öffnen Sie nie das Gerät. Wenden Sie sich im Störungstall an unser Service-Center oder eine andere geeignete Fachwerksfall.
Die Fernbedienung besitzte eine Infraroi-Diode der Klasse 1. Betrachten Sie die I FD nicht mit optischen Geräten.
Flektrogeräte gehörer nicht Lin Kinderhandl. Lassen Sie Kinder niemals unbezufschügt elektrische Geräte benutzen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

Block

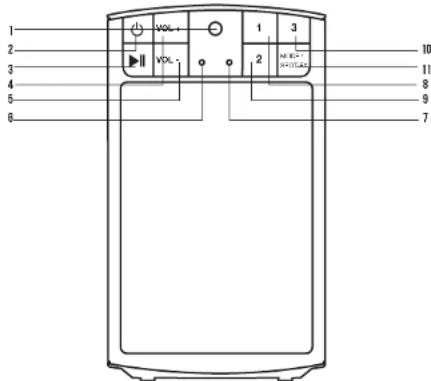

BEDIENELEMENTE AM GERÄT

1 2 3 4 5 6 VOL VOL 1 2 3 R-11 R-11 R-11 10 11 8 9 7

1. Infrarotsensor für Fern bedienung.
2. Taste „AN/AUS“: Drücken diese Taste, schaltet das Gerät ein bzw. schaltet Sie das Gerät auf Standby.
   Larges drücken der Taste „AN/AUS“ versetzt das Gerät in Standby ohne Netzwerkverbindung. In diesem
   Zustand kann das Gerät nur mit der Taste „AN/AUS“ am Gerät wieder eingeschaltet werden.
3. Taste „Wiedergabe/Pause“: Nach einfachem Drücken geht das Gerät auf Pause, nach nochmaligem Drücken wird die Wiedergabe fortgesetzt.
4. Taste „Volume +“: Drücker dieser Taste hebt die Lautstärke der Wiedergabe an.
5. Taste „Volume -“: Drücken dieser Taste senkt die Lautsärke der Wiedergabe ab.
6. Indikator LED Lampe: Blinkt beim einrichten Weiß, im Betrieb kostant Weiß und im Standby-Modus Rot.
7. Blaue Indikator LLP Lampe: Blinkt wenn keine Netzwerkverbindung vorhanden ist. Leuchtet konstat bei Netzwerkverbindung.
8. Taste „Stationslaste 1“: Durch Drücken dieser Taste kann ein Sender abgespeichen und wieder aufgerufen werden. Bei aktivieren Sender lange gedrückt halten um diesen ab zu speichern.
9. Taste „Stationsstaste 2“: Durch Brücken dieser Taste kann ein Sender abgespeicher und wieder aufgerufen werden.
10. Taste „Stationstaste 3 ^a : Durch Drücken dieser Taste kann ein Sender abgespeichert und wieder aufgerufen werden.
11. Taste „Mode/Spotify“: Durch Drücken dieser Taste kann zwischen den Wiedergabemodl gewochselt worden.

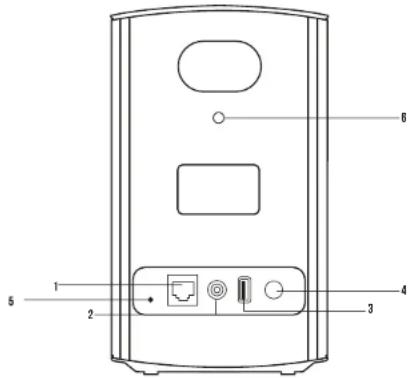

ANSCHLÜSSE AM GERÄT

1 2 3 4 5 6

1. LAN Anschluss für RJ-45 Stecker (Ethernet)
2. AUX-Eingang: Zum Anschluss externer Audioquellen
3. USB-Fingang: Zum Anschluss eines USB-Sticks
4. Spannungsversorgung für mitgeliefertes externes Netzteil. Das Netzanschlusskabel darf keine Beschädigungen oder Defekte aufweisen, benutzen Sie hier ausschließlich das mitgelieferte Netzteil.
5. Reset: 7um zurücksetzen auf Werkseinstellung,
6. Vorrichtung Wandhalterung

Block

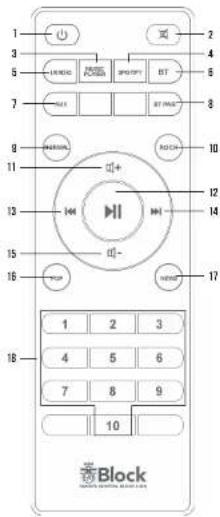

DIE OPTIONAL ERHÄLTLICHE FERNBEDIENUNG

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1 2 3 4 5 6 7 8 9 10 Block

1. Taste „Standby“ Schaltot das Gerät in den Netzwerk Standby, langes drücken der Taste „Standby“ verselt, das Gerät in Standby ohne Netzwerkverbindung, in diesem Zustand kann das Gerät nur mit der Taste „Standby“ am Gerät wieder eingeschaltet worden.
2. Taste „Mute“ Schaltet den Ton aus.
3. Taste „Music Player“. Schalter den Block A auf den Botricosmodus „Music Player“.
4. Taste „Spotify“: Schaltet den Block A auf den Betriebsmodus „Spotify Connect“.
5. Taste „I Radio“. Schaltet den Block A auf den Betriebsmodus „Internetradio“.
6. Taste „B1“: Schaltet den Block A auf den Betriebsmodus „Bluetooth“.
7. Taste „AUX“: Schaltet den Block A auf den Betriebsmocus „AUX“.
8. Taste „BT PAIR“ Schaltet den Block A in den Kopplungsmodus. In diesem Modus kann man den Block A mit einem Bluetooth sendelfähigen Gerät verbinden.
9. Taste „Normal“: Stellt den Equalizer-Modus „Normal“ ein
10. Taste „Rock“: Ste. lt den Equalzer Modus „Rock“ ein
11. Taste „vol +“: Ernöht die Lausstärke.
12. Taste „Wiedergabe/Pause“.
13. Taste „Zurück“: im Musikabspicier Betrieb wechselt das Gerät zum vor heriger Titel.
14. Taste „Vonwärzs“: Im Musikabspieler-Betrieb wechselt das Gerät zum nächsten Tiel.
15. Taste, Vol -: Verminden die aufstärke.
16. Taste „Pop“: Stellt den Equalizer Modus „Pop“ ein
17. Taste „News“: Stellt den Equalizer Mocus „News“ ein
18. Tasten „L - 10“: Buren im Radio-Betrieb die gespeicherten Sender auf.

AUFBAU DES BLOCK A

1. Packer Sie alle Komponenten aus
2. Schließen Sie das Kabel des beiliegenden Steckernetzteil an den Block A am. Stecken Sie das Steckernetzteil in eine Stockcose.

INBETRIEBNAHME DES BLOCK A

1. Nach dem Einschatzen sollte sich der Block A im Setup Modus befinden (Blau c. We Be LED blinkt). Solte dies nicht der Fall sein oder Sie eine Kneukonfiguration vornehmen wollen, drücken Sie die Rese. Taste auf der Rückseite (ca. 5 sec.) bis das Gerät sich auf die Werkseinstellungen zu rücksetzt und warten Sie, bis die blaze LED an der Vordersseite zu blinden anfänger.
2. Konfiguration Installieren Sie die kostenlose App „JNDOK™“ auf Ihrem Smartphone oder Tablet. Diese ist: In der jeweiliger Stores für iOS und Android erhältlich.
3. Öffnen Sie die WLAN Einstellungen Ihres Smartphones oder Tablets und verbinden Sie es mit dem Block A (nicht mit Ihrem Haus-WLAN)
4. Folgen Sie den Anweisungen der beiliegenden Bedienungsanleitung für die App „UNDOX“

Block

DER USB-ANSCHLUSS

Sie können einen Wechseldacenträger (z. B. USB-Stick) an dem USB-Anschluss Ihres Block A anschließen. Dieses Speichre medium muss FAT 32 formuliert sein, um von dem Block A eingeleisen werden zu können. Je nach Hersteller des Speichermediums kann dieser möglicherweise in seine Größe beschränkt sein. Der Block A erkennt MP3, WMA, und FLAC Dateion mit einer maximalen Samplingrace von 48 KHz. Die Bitrate ist hierbei nicht be schrankt. Und USB Medionspieler können sie sowohl mit der optional ornäßlichen Formoectionung als auch am Gerät se best bedienen, es empfiehlt sich jedoch die Berutzung der UNDOCK™ App.

Wenn Sie den Block A als Basisgerät in der „UNDOK™“ App definiert haben, können die Inhalte des USB-Sticks auch auf anderer Geräten in Ihrem Multiroom-System wiedergegeben werden.

DAS INTERNETRADIO

Wenn Sie Ihren Block A wie in der Anleitung für die App „UNOOK“ beschrieben mit dem Internet verbunden haben, können Sie nun ohne weitere Einstellungen Internetradio empfangen. Ihr Internetradio verbindet sich vollautomatisch mit einer der größten Datenbanken für Internetsender, in der über 25.000 Sender weltweit geläste sind.

Mittel's der Apa „JNDOK“ können Sie Ihre bevorzugten Sender als Favoriten speichern und jederzeit wieder abrufen.

EXTERNE GERÄTE ÜBER BLUETOOTH® VERBINDEN

Inr Block A ist mit einer modernen Bluetooth®-Schnittstelle ausgestattet. Über diese können Sie jede beliebige Signalquelle, die den Bluetooth® Standard beherrscht, mit dem Block A koppeln.

Mögliche Signalquellen sind Smartphones (iOS, Android, Windows Phone), Tablet-PCs (iOS, Android, Windows 8) oder Medienspieler (iPod, ähnliche) mit Bluetooth®-Funktion.

Zum Aktivieren der Bluetooth®-Funktion drücken Sie auf der optional erhältlichen Fernbedienung die Taste „BT“, oder wählen Sie in der App „UNDOK“ die Quelle „Bluetooth“. Aktivieren Sie bei ihrem externen Gehlt die Bluetooth®-Funktion. Beachten Sie der Block A ist nur für den Empfang von Aucklanden geeigne, nicht zum senden. Um den Block A in den „Paring-Modus“ zu versetzen, drücken Sie die Taste „BT PAIR“.

DER AUX-ANSCHLUSS

Der rückwärtige AUX-Anschluss des Block A verarbeitet elektrische Hochpegel-Audiognarle in ananager Form. Dieser Anschluss ist geeigns, für alle externen Geräte mit analoger Audioausgabe. Butziehen Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate. Ein geeignetes Cinch-Kabel erhalten Sie im Zubehörnandel.

KOPPELN EINES EXTERNEN GERÄTES MIT DEM BLOCK A:

Suchen Sie auf Ihrem externen Gerät nach bluetoothfähigen Geräten in Ihrer Umgebung, wählen Sie ihren Block A aus und starten Sie das Pairing (Kopplung der Geräte). Zienen Sie bei Problemen, oder für weitere Hinweisen zum Pairing bitte die Bedienungsanleitung des Gerätes zu Röte, welches Sie mit Ihrem Block A koppeln möchten. Anschließend können Sie die Musikabspielfunktion Ihres externen Gorätes aktivieren und Ihr Block A spielt die Musik ab.

WIEDERGABE VON AUDIODATEIEN:

1. Drücken Sie die Taste „Play“ auf der optionalen Fernbedierung um einen Titel abzuspielen.
2. Drücken Sie die Taste „Pause“ auf der optionalen Fernbedierung um einen Teil anzuhalten.
3. Drücken Sie die Taste „Vorwärts“ auf der optionalen Fernbedierung am den nächsten Titel zu springen
4. Drücken Sie die Taste „Zurück“ auf der optionalen Ferbedienung um zum vorliegen Titel zusprinpen.
   Alternative können Sie die Musikwiedergabe direkt über Ihr externes Gerät oder die App „JNDOK™ steuern

SO NUTZEN SIE CONNECT (SPOTIFY)

Sie brauchen Spotify Premium, um Connect nutzen zu können. Delais finden Sie auf dem beiliegenden Flyer.

1 Stellen Sie mit Ihrem neuen Gerät eine Verbindung zu demselben WLAN Netzwerk her, mit dem auch Ihr Handy, Tablet oder PC verbunden ist.
2. Öffnen Sie die Spotify-App auf Ihrem Handy, Tablet oder PC und spielen Sie einen Song ab. Wenn Sie die App auf Ihrem Hardy nutzen, tippen Sie unten im Bildschirm auf das Bild zum Song, Tablet- und PC-Benüver/Ichren bitte mit Schritt 4 Torl.
3. Tippen Sie auf das Correct-Symbol.
4. Wählen Sie Ihr Gerät aus der Liste aus. Wenn es Ihnen nicht angezeigt wird, steile Sie sicher, dass es mit dem selben WLAN-Neuzwerk wie Ihr Hardy, Tablet oder PC verbunden ist.

Das Produkt von Spotify unterliegt den Lenzbedingungen. Dritten www.sorffy.com/connect/third-party-license.Spotify ist die regislatete Mark der Spotify Group.

Block

PROBLEMBEHEBUNG

Fehlerbeschreibung Mögliche Ursache und Behebung
Kein Strom, obwohl das Gerät angeschaltet ist	- Das Stromkabel ist nicht angeschlossen- Die Steckdose ist defekt- Das Stromkabel ist defekt - Fehler muss durch einen Techniker repariert werden- Das Netzteil ist defekt - Fehler muss durch einen Techniker repariert werden
Kein Ton - Das Gerät ist nicht eingeschaltet- Kein Eingangssignal- Am Gerät ist der falsche Eingang gewählt- Hute Taste gedrückt oder Lautstärkeregelung zu niedrig eingestellt?
Lautes Brummen - Ihr Gerät steht zu nah an einem anderen Gerät oder am Femseher
Die optionale Fernbedienung funktioniert nicht	- Kontrollieren Sie, ob die Batterien richtig eingelegt sind- Sind die Batterien leer? Ersetzen Sie diese bitte durch neue- Richten Sie die Fernbedienung zum Empfänger am Gerät- Entfernen Sie alle Gegenstände zwischen der Fernbedienung und dem Gerät- Stellen Sie fest, ob die Entfernung zwischen der Fernbedienung und dem Gerät mehr als 5 Meter beträgt
Tasten funktionieren nicht (Gerät oder Fernbedienung)	- Stellen Sie das Gerät aus und erneut wieder an.- Alternativ nehmen Sie das Gerät vom Strom und schließen es dann wieder an. (Das Gerät kann durch externe Stromeinflüsse beeinflusst werden)

FEHLERMELDUNGEN UND PROBLEMBEHEBUNG (NETZWERK)

Meldung Ursache Behebung
Keine Verbindung	1. Falsches Passwort2. Richtiges Passwort, kein Kontakt zum Router	1. Richtiges Passwort eingeben2. Mac Filter am Router deaktivieren
Format Error Das File Format wird nicht erkannt Vergewisser Sie sich, dass der Stream in WMA, MP3, AAC+ oder FLAC mit nicht mehr als 48 KHz codiert ist.
Netzwerk Error Falsche Informationen werden vom Netzwerk empfangen	Die Daten vom Server sind nicht lesbar, eventuell Neustart von Block A und Router
Netzwerk nicht verfügbar	Probleme mit der Verbindung zum Router Router einschalten oder neu starten, eventuell WLAN Empfang am Standort prüfen.
Netzwerk Zeitüberschrei-tung	Keine Antwort unabhängig vom Netzwerk Der gewählter Sender ist zur Zeit nicht empfangbar, bitte wechseln Sie den Sender
Update fehlgeschlagen	Software Update ist fehlgeschlagen Prüfen Sie Ihre Netzwerkeinstellungen oder versuchen Sie es zu einem späteren Zeitpunkt noch einmal.

TECHNISCHE DATEN WLAN-SMARTBOX BLOCK A

Leistung (RMS @ 4 Ohm) 15 Watt
Fremdspannungsaußland	>70 cB
Frequenzung	35 Hz - 20 KHz @ -3dB
Intomicrodio	über 25.000 Sonder weltweit
Sondorspotcher	je 10 für Intomicrodio
Datelformate	AAC | AAC1 | MP3 | WAV | WMA | FLAC
Streaming	Bluetooth | DLNA | UPnP mit UNDOKTM App
Netzwerk	WI AN 2,4 & 5 GHz und Bluetooth
Leistungsaufnahme „Tiefer-Standby"	0,1 Wall
Leistungsaufnahme „Netzwerk-Standby"	< 2 Wall
Leistungsaufnahme „Betrieb"	18 Wall (max.)
Netzteil	AC 110 - 240V / 15V | 1,2 A
Abmessung B | H | T	126 x 203 x 121 mm
Gewicht	1,44 kg

PFLEGE UND TRANSPORT

PFLEGE UND REINIGUNG DES GERÄTES

Nehmten Sie das Gerät, bevor Sie es reinigen, vom Strom. Benutzen Sie nur szubere und trockene Lappen, um ihr Gerät zu reinigen. Wenn das Gerät sehr stark verschmutzt ist, können Sie das Gerät mit einem handfrechten Lappen und mit milor Reinigungsfössigkeit reinigen. Nutzen Sie niemals Flüssigkeiten, wie Benzin, Alkohol, Petroleum oder andere Lösungsmittel.

TRANSPORTIEREN DES GERÄTES

Brüle bewahren Sie die Verpackung und die Bedienungsanleitung auf, damit Sie das Gerät für einen Transport oder zum Verschicken ordnungsgemäß verpacken können. Die Originalverpackung ist so entwickelt, dass Sie das Gerät sicher transportieren oder verschicken können. Bewahren Sie bitte auch die Bedienungsanleitung auf, damit Sie diese gegebenenfaß an Dritte weitergaben können.

Block

DEAR COSTUMER,

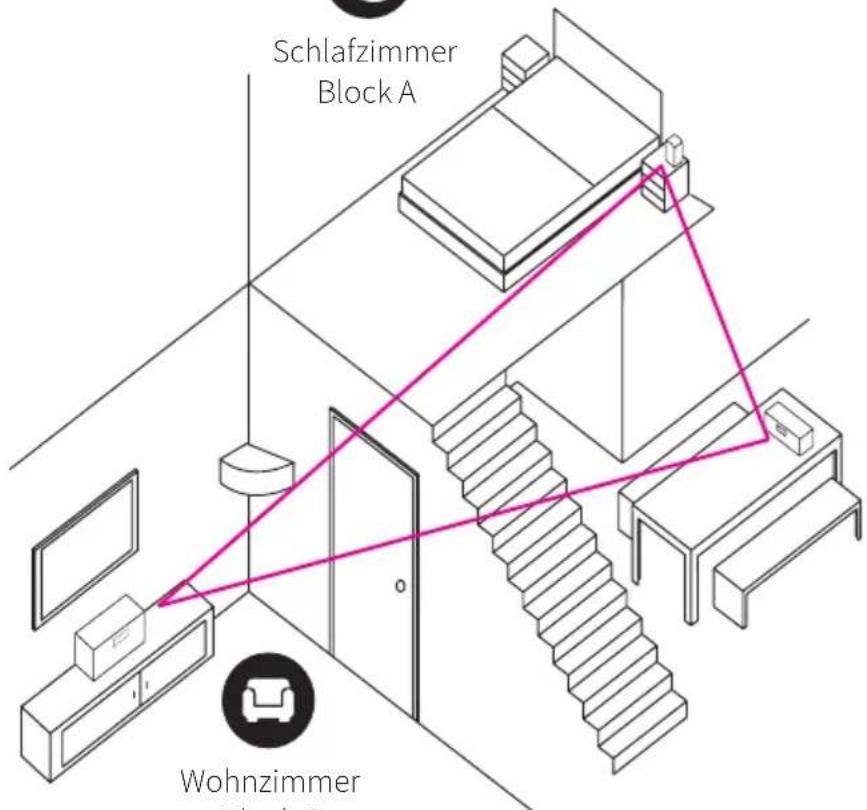

Schlafzimmer Block A

Schlafzimmer Block A Wohnzimmer Block C

Küche Block B

Wohnzimmer Block C
