BEDIENUNGSANLEITUNG UBH4060-2H PKM

Unterbau Dunstabzugshaube

UBH PKM 4060-1H weiß / Edelstahl

UBH PKM 4061H weiß

UBH PKM 4062H silbergrau

UBH PKM 5000H weiß/schwarz/silbern

UBH PKM 5001H weiß/schwarz/silbern

UBH PKM 5050H weiß/schwarz/silbern

UBH PKM 6002 H weiß/silbern

( Abbildung ähnlich / Illustration similar )

Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betrieb nehmen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an einem sicheren Ort

www.pkm-online.de

KAPITEL	THEMA	SEITE
1	Vorwort / EU Konformitätserklärung	3
2	Erklärung der Signalworte	4
3	Grundlegende Hinweise	5
4	Hinweise zur Sicherheit und Warnhinweise	6
5	Aufbau und Anschluss	9
6	Bedientafel	28
7	Reinigung und Pflege	30
8	Problembehandlung	33
9	Entsorgung	35
10	Technische Daten	37
11	Garantiebedingungen	42

Technische Änderungen bzw. Druckfehler bleiben vorbehalten..

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benutzen oder aufbauen.

Bestellen Sie Verbrauchsteile wie Kohlefilter bei

(Tel. [phone], Fax 21950)

Tel.-Nr. für Ersatzteilbestellung

01805-242464

14 Cent/Min. aus dem deutschen Festnetz, Mobilfunk abweichend

E-Mail für Ersatzteilbestellung

[e-mail]

1. VORWORT

Sehr geehrte Kundin / sehr geehrter Kunde

Vielen Dank, dass Sie eine Dunstabzugshaube aus den Baureihen 3000 - 6000 erworben haben. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem sein.

Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft.

Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem Geschäft in Verbindung, in dem Sie das Gerät erworben haben.

Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, um alle Funktionen und Möglichkeiten Ihres neuen Geräts optimal nutzen zu können.

Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.

Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften an Ihrem Wohnort.

Ihr PKM-Team

EG - Konformitätserklärung

(nach EN ISO/IEC 17050-1:2004) für folgende Produkte:

PKM Dunstabzugshauben

UBH PKM 3001H mit Halogen-Licht; UBH PKM 4060-1H mit Halogen-Licht; UBH PKM 4061H mit Halogen-Licht; UBH PKM 4062H mit Halogen-Licht; UBH PKM 5000H mit Halogen-Licht; UBH PKM 5001H mit Halogen-Licht; UBH PKM 5050H mit Halogen-Licht; UBH PKM 6002H mit Halogen-Licht

Die oben genannten Produkte entsprechen den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit festgelegt sind (2004 / 108 / EG und 2006 / 95 / EC).

2. ERKLÄRUNG DER SIGNALWÖRTER

Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter. Lesen Sie auf dieser Seite nach, welche Bedeutung das entsprechende Signalwort hat.

GEFAHR!	GEFAHR verweist auf eineGefahrensituation, die ,wenn sie nichtabgewendet wird, eine unmittelbareGefährdung für Leben und Gesundheit zurFolge hat.
WARNUNG!	WARNUNG verweist auf eineGefahrensituation, die ,wenn sie nichtabgewendet wird, eine möglichebevorstehende Gefährdung für Leben undGesundheit zur Folge hat.
VORSICHT!	VORSICHT verweist auf eineGefahrensituation, die ,wenn sie nichtabgewendet wird, zu mittelschweren oderkleineren Verletzungen führen kann.
HINWEIS!	HINWEIS verweist auf eine möglicheBeschädigung des Geräts.
	BRANDGEFAHR zeigt an, dass beiNichtbeachtung der betreffendenAnweisungen und/oder Informationen einBrandrisiko besteht.
	STROMSCHLAGGEFAHR zeigt an, dassbei Nichtbeachtung der betreffendenAnweisungen und/oder Informationen dieGefahr eines Stromschlags besteht.

Dieses Symbol zeigt an, dass eine Entsorgung des Geräts im normalen Hausmüll nicht zulässig ist.

3. GRUNDLEGENDE HINWEISE

Vor dem Aufbau und Anschluss Ihres neuen Geräts lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Anweisungen vermeiden Sie mögliche Bedienungsfehler.

Bitte bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.

Die in dieser Bedienungsanleitung enthaltenen Anweisungen und Beschreibungen wurden für verschiedene Typen von Dunstabzugshauben entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweisen.

Bedienen Sie dieses Gerät nur, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.
➢ Dieses Gerät ist ausschließlich zur Verwendung in einem privaten Haushalt bestimmt.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise dieses Geräts haben.

Wichtiger Zusatz zu Ihrer Bedienungsanleitung

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie das Gerät anschließen oder benutzen.

Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch einen autorisierten Fachmann eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen.
Alle Leitungen und sonstigen energiezuführenden Komponenten ( auch Leitungen in den Wänden ) müssen durch einen Fachbetrieb überprüft werden.

WARNUNG!

Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.

4. HINWEISE ZUR SICHERHEIT UND WARNHINWEISE

Transport und Handhabung

HINWEIS!

Beachten Sie unbedingt die folgenden Sicherheitshinweise, um Beschädigungen an Ihrem Gerät zu vermeiden.

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
2. Achten Sie darauf, dass sich das Hauptstromkabel nicht hinter dem Gerät befindet oder durch das Bewegen des Geräts beschädigt wird.
3. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.

Allgemeine Sicherheitshinweise

GEFAHR!

Benutzen Sie das Gerät nicht, bevor Sie diese Bedienungsanleitung gelesen haben. Dieses Gerät ist ausschließlich zur privaten Nutzung bestimmt.

Halten Sie sich genau an die folgenden Anleitungen. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

Energieversorgung

1. Ziehen Sie immer den Stromstecker aus der Steckdose, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Schließen Sie das Gerät an eine nur für dieses Gerät ausgewiesene Steckdose an.

3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einem qualifizierten Elektrotechniker durchgeführt werden.

4. Benutzen Sie kein Verlängerungskabel. Das Gerät darf nach dem Anschluss nicht auf das Stromkabel drücken.

5. Nehmen Sie keine Veränderungen an dem Gerät vor.
6. Wenn das Stromkabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer gleichartig qualifizierten Person ausgetauscht werden.
7. Reparieren Sie das Gerät niemals alleine. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Schäden führen. Nehmen Sie statt dessen immer Verbindung zu Ihrem Kundendienst auf. Benutzen Sie ausschließlich Original-Ersatzteile.

Brandschutz

1. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte:

• Öffnen Sie alle Fenster zur Belüftung.
  Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
  ➢ Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
  Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen.

• Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshube zu. Die offenen Flammen können das Gerät zerstören und/oder einen Brand verursachen.

• Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und/oder einen Brand verursachen.
• Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.
• Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und/oder einen Brand verursachen.
• Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.
• Halten Sie alle Teile des Geräts fern von Feuer und sonstigen Zündquellen, bevor Sie das Gerät entsorgen.

VORSICHT!

Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.

Maßnahmen für einen sicheren Betrieb

1. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.

2. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und/oder im Abluftsystem ablagert.

3. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb und die optimale Leistung Ihres Geräts.
4. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10 ^-5 bar) nicht überschreiten. Wir empfehlen in diesem Fall den Einbau eines Fensterkontaktschalters oder eines Luftdruckwächters.
5. Der entsprechende Raum muss gut belüftet sein.
6. Reinigen Sie das Gerät regelmäßig.
7. Reinigen oder ersetzen Sie die Filter regelmäßig.

GEFAHR!

Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer brennt. Andernfalls kann es zu einer massiven Rauchentwicklung in Ihrer Wohnung kommen.

Giftige Verbrennungsgase können aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden.

Besondere Maßnahmen Abluftbetrieb

1. Die angesaugte Luft wird durch den Abluftschlauch ins Freie geleitet. Dafür muss ein Abluftschacht oder ein ins Freie führendes Abluftrohr vorhanden sein.
2. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum.
3. Alle behördlichen und gesetzlichen Bestimmungen zur Ableitung von Luft müssen in Gänze erfüllt werden.
4. Falls kein fest installiertes Abluftrohr oder kein Abluftschacht vorhanden sind, müssen Sie die Abzugshaube auf Umluftbetrieb umrüsten ( Kapitel 5 ).

Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister.

Besondere Maßnahmen Umluftbetrieb

1. Die angesaugte Luft wird durch einen Kohlefilter ( auch Aktiv-Kohlefilter genannt ) geleitet und im Raum umgewälzt. Der Kohlefilter bindet die durch das Kochen entstehenden Gerüche. Die gefilterte Luft wird durch Luftöffnungen seitlich oder nach oben in den Raum zurück geleitet.
2. Wenn Sie die Abzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

Abschließende Sicherheitsanweisungen

1. Dieses Gerät wurde ausschließlich zur Benutzung durch Erwachsene entwickelt. Kinder dürfen weder in der Nähe des Geräts noch mit dem Gerät spielen.
2. Dieses Gerät darf nicht beim Camping benutzt werden.
3. Dieses Gerät darf nicht in öffentlichen Verkehrsmitteln benutzt werden.
4. Diese Gerät darf nur in geschlossenen Räumen benutzt werden.

WARNUNG!

Beachten Sie unbedingt die folgende Vorgehensweise, wenn Sie Ihr altes Gerät außer Betrieb nehmen und entsorgen

1. Ziehen Sie den Stromstecker aus der Steckdose.
2. Schneiden Sie das Stromkabel am Gerät ab.

Dieses Gerät ist nicht für den Gebrauch durch Kinder und Personen mit eingeschränkten physikalischen, sensorischen oder mentalen Fähigkeiten vorgesehen, soweit diese nicht unter Aufsicht einer für ihre Sicherheit verantwortlichen Person stehen, die im Umgang mit dem Gerät erfahren ist, oder von einer solchen Person im Gebrauch des Gerätes unterwiesen wurden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

5. AUFBAU UND ANSCHLUSS

Entpacken und Wahl des Standorts

WARNUNG!

Halten Sie das Verpackungsmaterial (Polyethylen, Schaumstoffe, etc.) beim Auspacken fern von Kindern.

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven

Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.

1. Überprüfen Sie vor dem Anschluss des Geräts, ob das Stromzufuhrkabel oder das Gerät selbst keine Beschädigungen aufweisen.
2. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
3. Wählen Sie für den Aufbau Ihres Geräts einen trockenen und gut belüfteten Raum.
4. Das Gerät eignet sich nicht für eine Verwendung außerhalb geschlossener Räume.
5. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.

Allgemeine Angaben für den Aufbau

Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein.

Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten	65 cm
Gaskochfeld	70 cm
Kohle- / Öl- / Holzfeuerung	85 cm

1. Folgen Sie der Nummerierung der Arbeitsschritte und den Zusatzanweisungen.
2. Bei Modellen mit Luftausstoß nach außen wird die Abluft über einen am Verbindungsring angeschlossenen Abluftschlauch nach außen abgesaugt.
3. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen.
4. Wenn Sie ein Rückschlagventil benutzen, prüfen Sie, ob dieses nach der Installation des Abluftschlauchs frei öffnen und schließen kann.
5. Je nach Modell kann Ihre Abzugshaube mit einer ( oben ) oder zwei ( oben und hinten ) Abzugsöffnungen ausgestattet sein.
6. „Die Dunstabzugshaube ist in der Regel für den Gebrauch der oberen Abzugsöffnung zum Einsatz als Abzugshaube vorgerüstet.
7. Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel versehen, der durch Drehen gegen den Uhrzeigersinn entfernt werden und auf die nicht benötigte Öffnung gesetzt werden kann.
8. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät als Abzugshaube verwenden wollen, müssen Sie den Kohlefilter entfernen. Der Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.

HINWEIS!

Welcher Luftfilter für Ihr Gerät passt entnehmen Sie bitte den Datenblättern auf den Seiten 32-36

Einstellen des Betriebsmodus Abluft - Umluft

WARNUNG!

Trennen Sie das Gerät komplett von der Stromversorgung, bevor Sie den Betriebsmodus einstellen oder verändern.

Sollte die Haube ohne Abluftleitung montiert sein, MUSS sie auf Umluft eingestellt sein: Die Abluftöffnungen oben vorn auf der Haube müssen offen sein, sonst sinkt die Luftförderleistung deutlich!

Die Haube ist ab Werk auf den Umluftbetrieb voreingestellt.

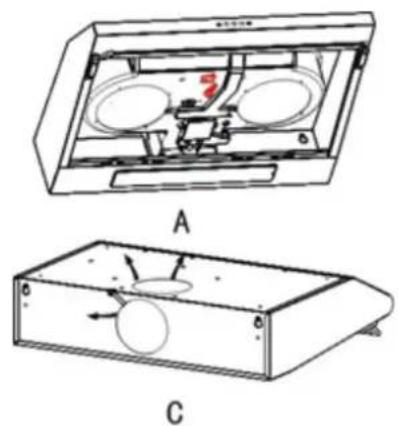

Reklamationen wegen falsch eingestellter Betriebsart können nicht akzeptiert werden.

UBH PKM 3001

UBH PKM 5000/5001/5050

Diese Unterbauhauben können im Umluft- oder im Abluftbetrieb genutzt werden. Beachten Sie, dass immer nur EINE Betriebsstufe wählbar ist.

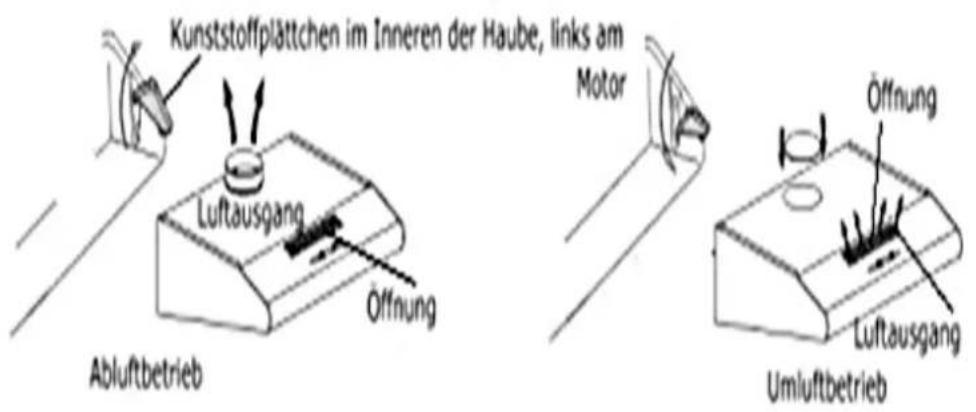

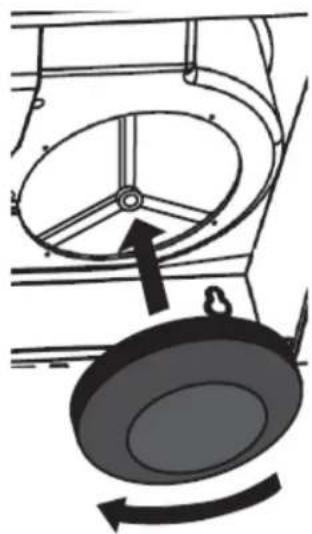

Kunststoffplättchen im Inneren der Haube, links am Abluftbetrieb Luftausgang Öffnung Motor Öffnung Umluftbetrieb

Nach Entfernen der Kunststoffplatte / Deckel ( bei UBH PKM 5000 Ausdrücken des perforierten Deckels ) kann der Adapter (optional) aufgedrückt werden, auf den der Abluftschlauch gesteckt wird.

Hierzu ist im Inneren der Haube an der vorderen linken Seite des Kunststoffgehäuses ein Kunststoffplättchen angebracht, womit Sie von Umluftbetrieb auf Abluftbetrieb umschalten können (durch leichtes Ziehen und anschließendes Einrasten in der nächsten Öffnung). Bevor Sie die Aluminiumfilter entnehmen um anschließend am Motor die gewünschte Betriebsstufe einzustellen, achten Sie unbedingt darauf, dass VORHER DER NETZSTECKER GEZOGEN WURDE UND DASS DAS GERÄT SPANNUNGSFREI IST! Beachten Sie hierzu bitte die obige Zeichnung.

Die Geräte sind in der Regel ab Werk auf Umluftbetrieb eingestellt worden (Öffnung an der vorderen Oberseite geöffnet).

Wollen Sie das Gerät auf Abluft betreiben, so muss nur dann die Betriebsstufe mit dem Kunststoffplättchen (Schalter) verstellt werden.

Bei der Ablufteinstellung bleibt die Öffnung an der vorderen Oberseite der Haube geschlossen.

Bei der Umstellung auf Umluft (durch betätigen des oben beschrieben Kunststoffplättchens) wird die Öffnung an der vorderen Oberseite des Gerätes schräg geöffnet, so dass die gefilterte Luft entweichen kann.

Achten Sie bei Umluftbetrieb darauf, dass die runde Plastikabdeckung auf den runden Auslass an der Gehäuseoberseite gesteckt wurde ( bei UBH PKM 5000 festmontiert ).

Eine Filterung der Umluft durch Aktivkohlefilter ist nicht vorgesehen.

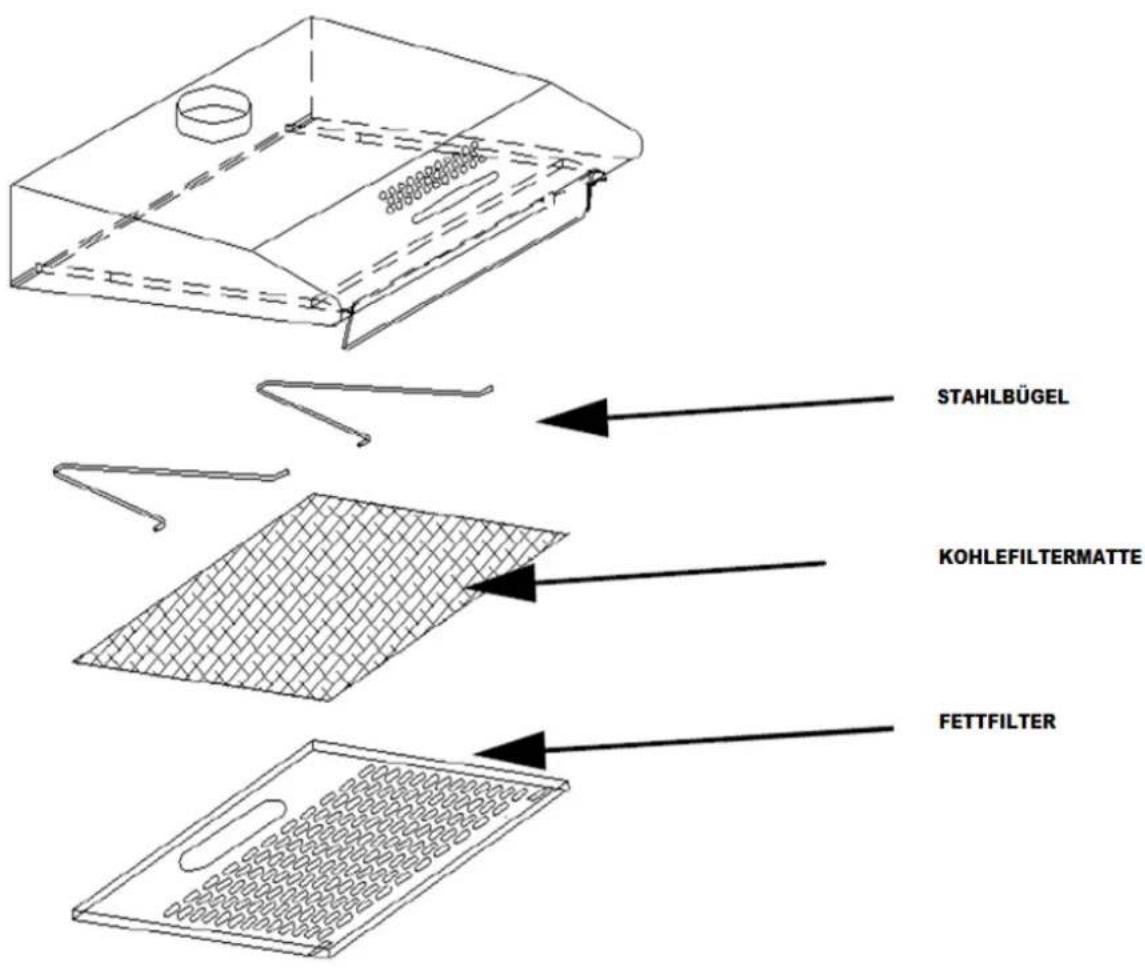

Es kann ( wird ) eine Filtermatte zwischen Fettfilter und Motor gelegt werden!

Ein Betrieb ohne Filtermatte schadet nicht dem Motor / der Elektrik!

Diese Unterbauhauben können im Umluft- oder im Abluftbetrieb genutzt werden. Beachten Sie, dass immer nur EINE Betriebsstufe wählbar ist.

Abluftbetrieb kann durch Öffnung A oder B erfolgen, dazu entsprechende Platte entfernen.

Abb. zeigt Modell UBH PKM 4060-2

Zum Ablubetrieb: Regler in der Mie auf Outdoor - Posion stellen.
Zum Umlubetrieb: Regler in der Mie auf Indoor – Posion stellen.

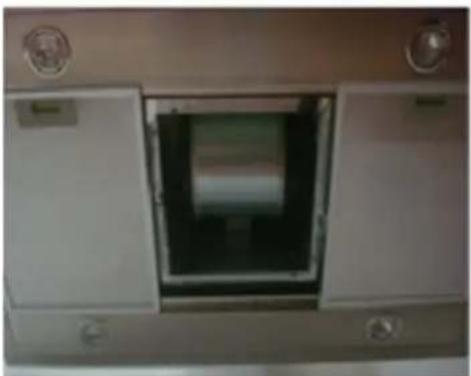

Die Dunstabzugshaube kann mit einem Kohleiter (Itert Kochgerüche aus der eintretenden Lu) betrieben werden.
▶ Dies ist nicht zwingend notwendig.
Der Filter sollte gewechselt werden, wenn er die Lu nicht mehr merklich von Gerüchen reinigt! (Ca. 3-6 Monate). Dies ist abhängig vom Gebrauch der Haube und den Kocheigenschaen.
Zum Wechseln des Kohlelters die Feilter entfernen und den Kohleiter auf die Aufnahme
( mig des Motors ) in Uhrzeigersinn drehen.
Der Akvkohleiter hat die Aufnahme in der Mie ( Bajone-Verschluss ).

Allgemeine Angaben zur Abluftleitung

1. Die Abluftleitung sollte möglichst kurz und geradlinig sein.
2. Der Durchmesser der Abluftleitung sollte je nach Modell (siehe Datenblätter) mindestens 120 - 150 mm betragen, da es ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist
3. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird.
4. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.
5. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von 1cm/m oder einen Neigungswinkel von 2 ^0 ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube ( siehe Abbildung 1 ).
6. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
7. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht.
8. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.

Alle Angaben zu Abluftführung beziehen sich nicht auf die Benutzung im Umluftbetrieb.

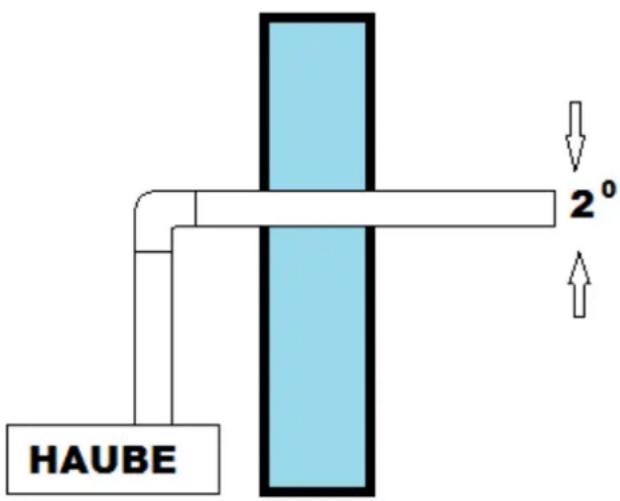

HAUBE 2°

Abb. 1

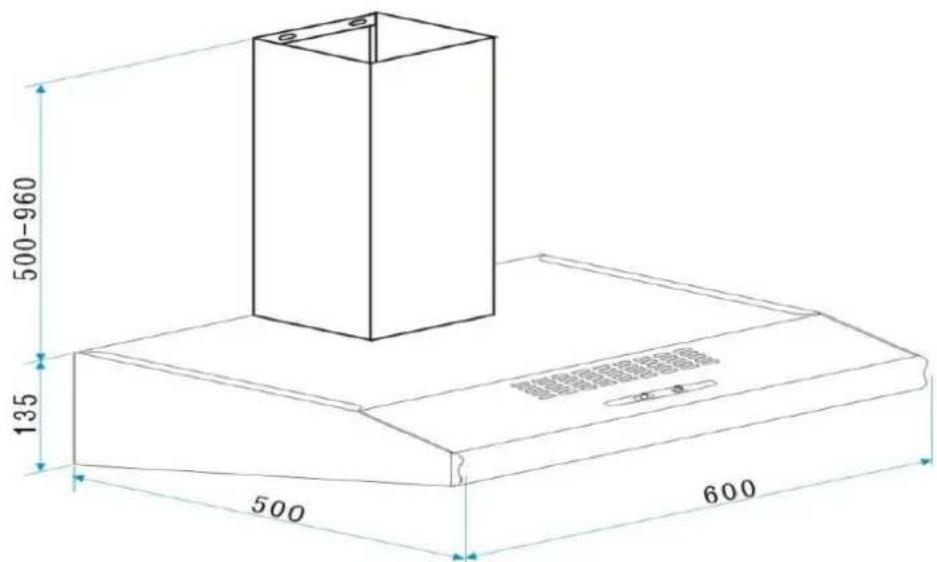

HINWEIS!

Der Hersteller ist für Störungen, die durch Nichteinhaltung der in dieser Bedienungsleitung aufgeführten Anweisungen und Hinweise entstehen, nicht verantwortlich.

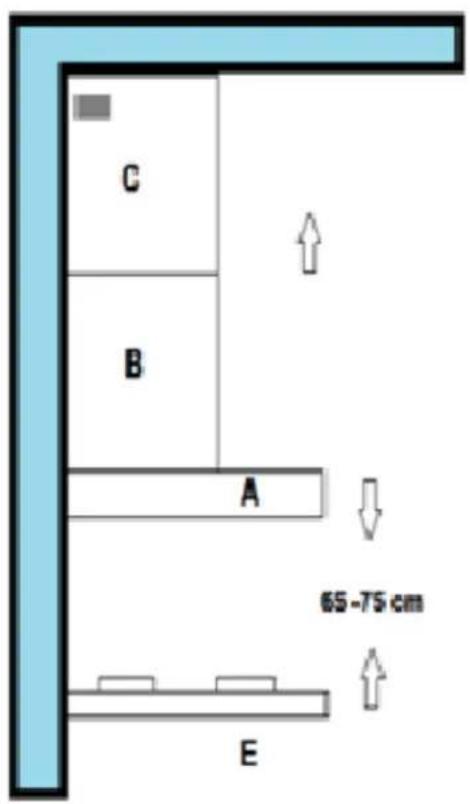

C B A 65-75 cm E

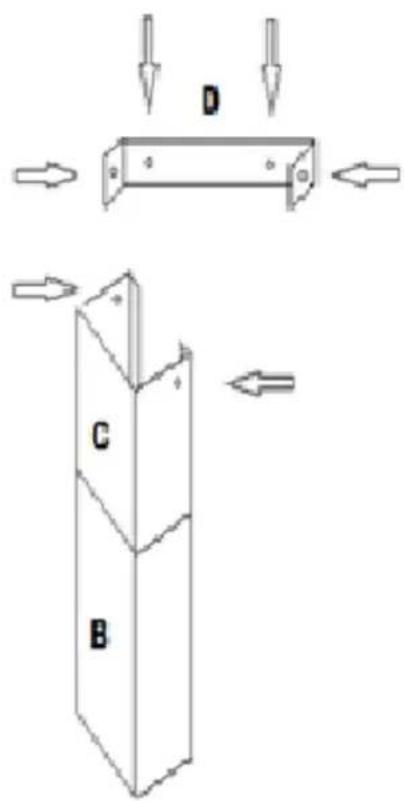

Bei Unterbaubetrieb entfallen die in Abb. 2 gezeigten Komponenten B, C und D, da kein Kamin installiert wird und die Haube sich direkt unter einem Schrank befindet.

UBH PKM 3001H mit Kamin

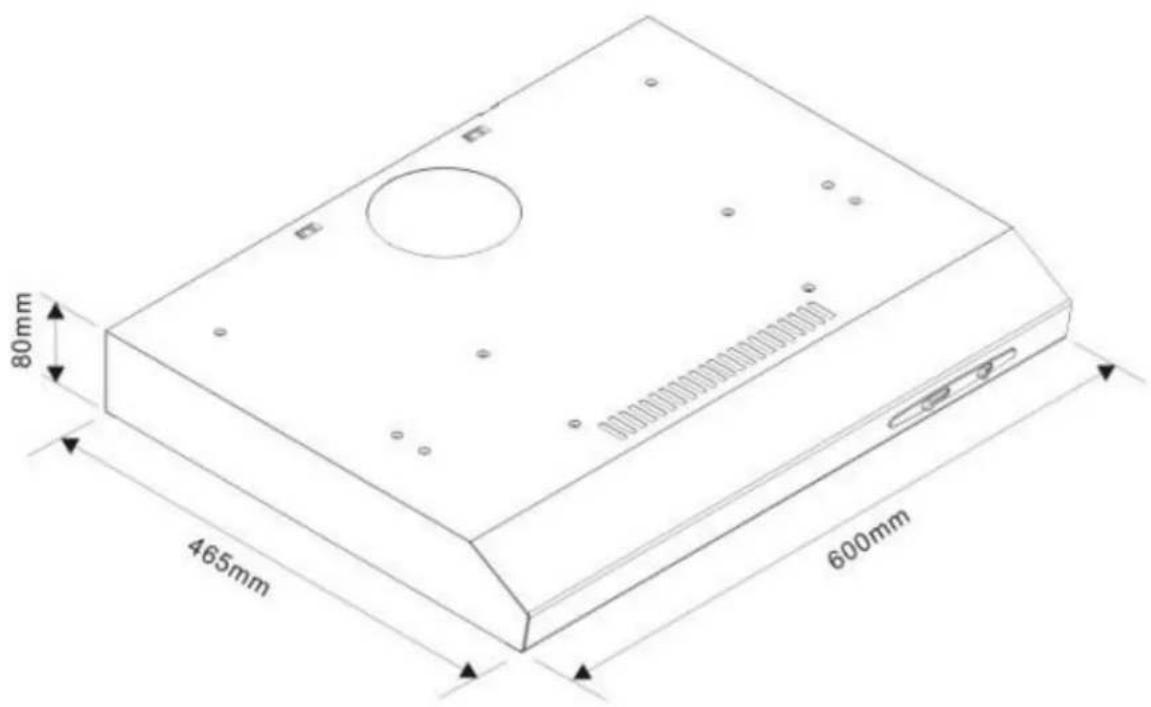

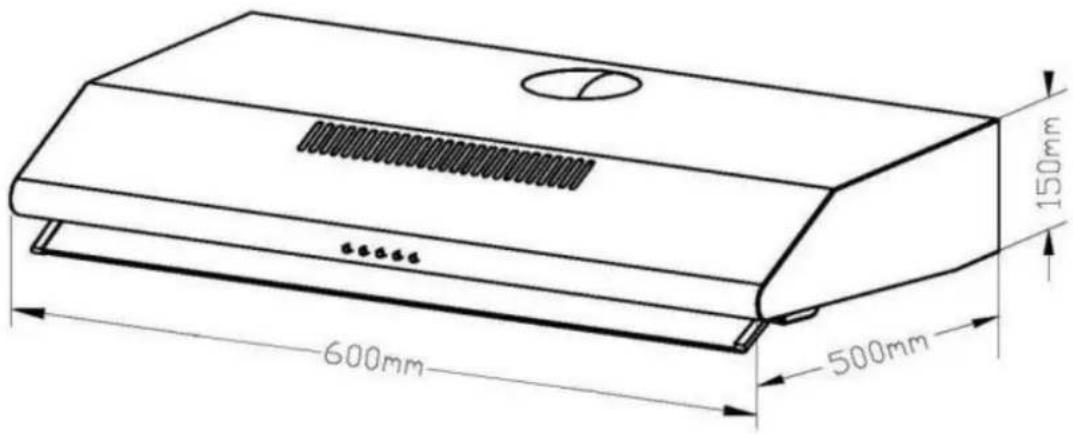

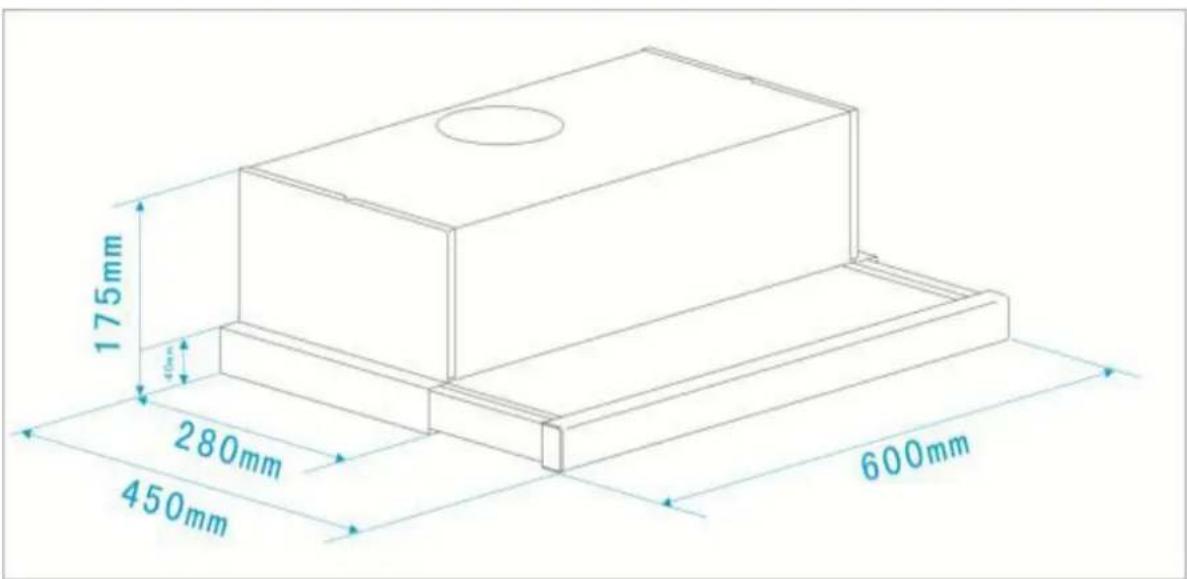

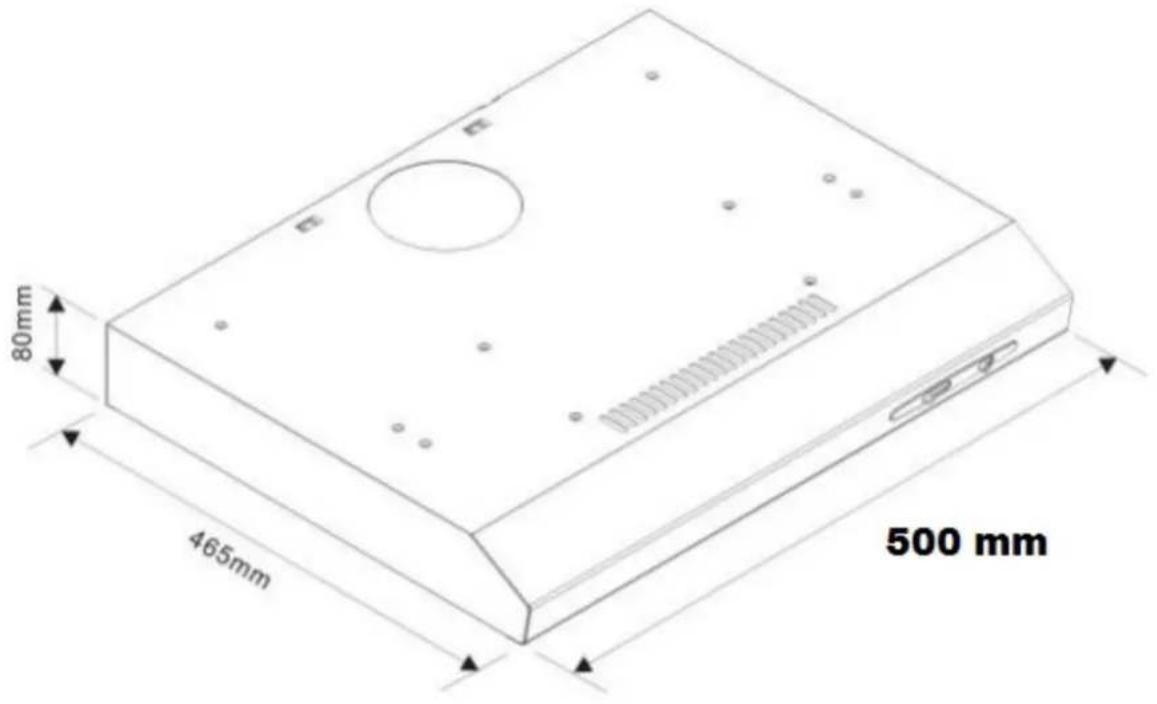

500-960 135 500 600

UBH PKM 3001H Unterbau

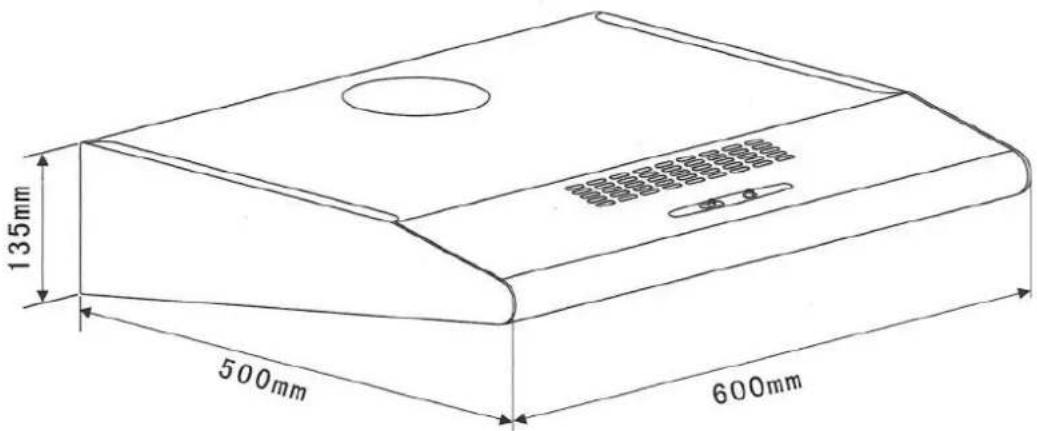

135mm 500mm 600mm

UBH PKM 4060-1H weiß; UBH PKM 4060-1H Edelstahl

UBH PKM 4061H weiß

UBH PKM 4062H silbergrau

UBH PKM 5000H weiß, schwarz, silbern

UBH PKM 5001H weiß, schwarz, silbern

UBH PKM 5050H weiß, schwarz, silbern

UBH PKM 6002 H silbern/weiß

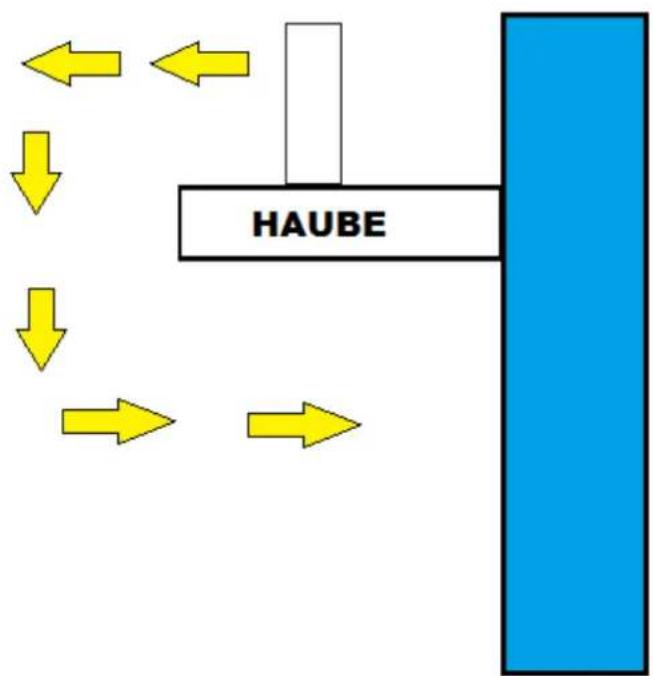

Luftstrom Umluft über Kamin


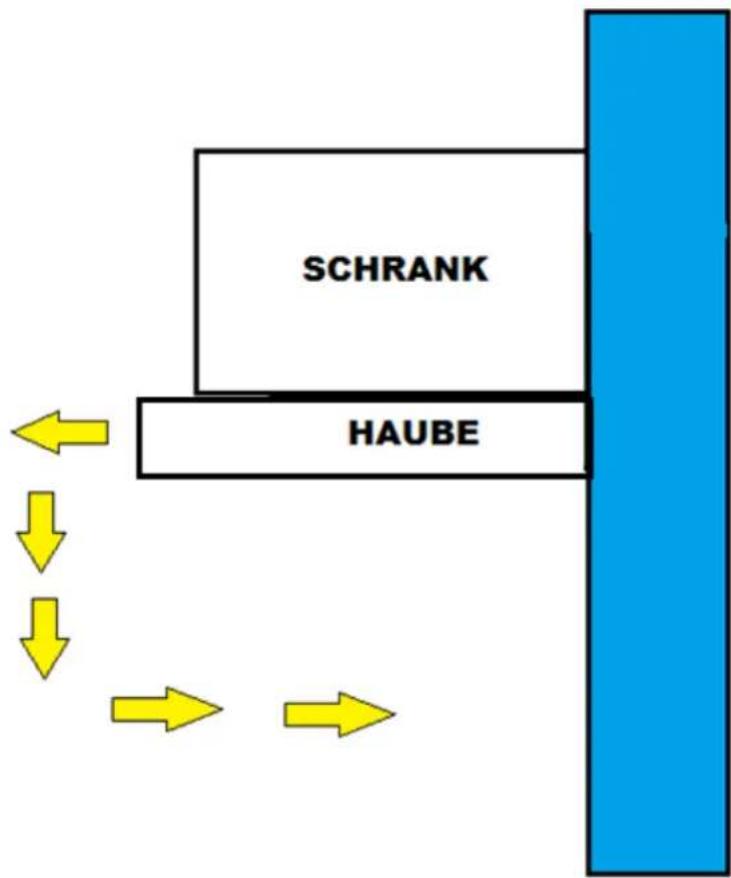

Luftstrom Umluft bei Unterbau

1. Halten Sie immer den notwendigen Sicherheitsabstand zwischen Haube und Kochstelle ein.
2. Reinigen Sie vor dem Aufbau des Geräts unbedingt dessen nähere Umgebung, damit später kein Staub oder Schutt eingesaugt wird.
3. Der Abluftschlauch darf nicht zusammen mit Gasrohren, Heißluftrohren usw. in dem selben Schacht verlaufen.
4. Führen Sie den Abluftschlauch möglichst gerade von der Haube weg.
5. Die maximal zulässige Biegung nach außen beträgt 120°.
6. Überprüfen Sie während und nach dem Aufbau des Geräts mit einer Wasserwaage die waagerechte Ausrichtung der Haube. Ansonsten können sich Fett- und/oder Kondenswasser in den Ecken ansammeln.

HINWEIS!

Verwenden Sie Kohlefilter ausschließlich bei Umluftbetrieb.

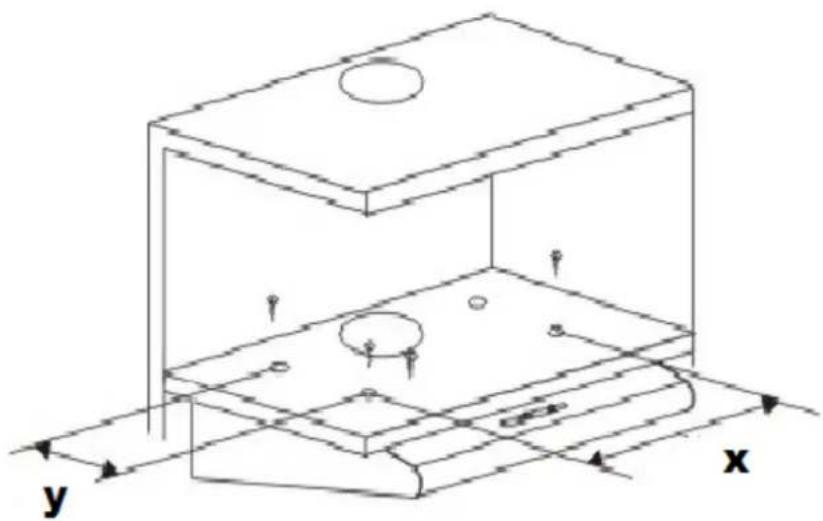

Montage der Haube Unterbau

1. Für die Benutzung als Unterbauhaube wird das Gerät direkt unter einem entsprechenden Küchenschrank befestigt.
2. Markieren Sie am Unterboden des Schranks die entsprechenden Bohrungen mit einem Stift.
3. Beachten Sie hierbei die Abstände x und y.
4. Überprüfen Sie vor dem Bohren, ob die Maße der richtigen Positionierung des Geräts entsprechen.
5. Bohren Sie die Löcher und befestigen Sie das Gerät.

Montage der Haube an der Wand

Bei Unterbaubetrieb entfallen die zur Montage des Kamins notwendigen Arbeitsschritte.

1. Halten Sie die Aufhängevorrichtung für die Haube an die Wand. Achten Sie hierbei darauf, eine Position zu wählen, die den Abmessungen des Abluftkamins entspricht.
2. Markieren Sie die Bohrungen mit einem Bleistift.
3. Bohren Sie nun die Löcher und befestigen Sie die Aufhängevorrichtung mit den Dübeln und Schrauben.
4. Hängen Sie die Haube ein.
5. Schließen Sie nun den Abluftschlauch am dafür vorgesehenen Ausgang der Haube an.
6. Verlegen Sie nun den Abluftschlauch zum vorgesehenen Ausgang ( siehe Abb. A/B ).
7. Befestigen Sie nun die hintere Strebe des Abluftkamins am Kamin.
8. Setzen Sie den Kamin samt Teleskopstück auf die Haube und befestigen Sie ihn dort.
9. Befestigen Sie den Montagebügel für den Abluftkamin in der gewünschten Höhe mit den Dübeln und Schrauben an der Wand.
10. Ziehen Sie das Teleskopteil bis zum Montagebügel aus und befestigen Sie es daran.
11. Schließen Sie das Stromkabel am Stromnetz an und setzen Sie die Fettfilter ein.

Elektrischer Anschluss

Betreiben Sie das Gerät nur mit 220V \~ 240V / 50Hz Wechselstrom. Verwenden Sie ausschließlich eine dafür geeignete Steckdose, die sich nahe an Ihrem Gerät befinden muss.
Zu Ihrer eigenen Sicherheit muss das Gerät geerdet sein. Das Gerät ist mit einem 3-poligen Erdungsstecker ausgestattet. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren.
Überprüfen Sie, ob die Stromspannung Ihrer elektrischen Versorgung den auf dem Typenschild angegebenen Werten entspricht.
Schließen Sie das Gerät nicht an die Stromversorgung an, wenn die Angaben auf dem Typenschild nicht mit denen Ihres Energieversorgers übereinstimmen.
Sollte das Gerät nicht mit einem Stromstecker ausgestattet sein, müssen Sie einen zweipoligen, allen gesetzlichen Bestimmungen entsprechenden Schalter mit einer Kontaktöffnung von mindestens 3 mm einbauen. Dieser Einbau muss von einer autorisierten Fachkraft durchgeführt werden.

WARNUNG!

Verwenden Sie bei 220 v – 240 V/50 Hz Netzbetrieb keine Steckdosenleisten oder Mehrfachsteckdosen. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einem qualifizierten Elektrotechniker ausgewechselt werden.

Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen.

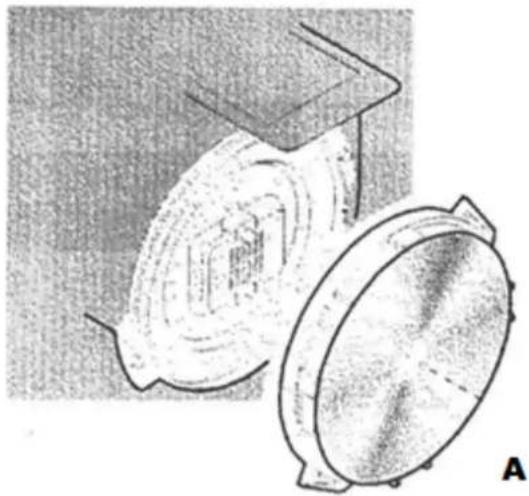

Kohlefilter

GEFAHR!

Schalten Sie das Gerät vor der Montage von Kohlefiltern unbedingt aus und trennen Sie es von der Stromversorgung.

1. Entfernen Sie die Fettfilter.

2. Die Kohlefilter werden auf beiden Seiten auf den Motor der Haube gesteckt (A). und durch eine Drehbewegung befestigt (B).

3. Befestigen Sie die Fettfilter wieder.

Geräte mit Kohlefilter CF 120

Der Kohlefilter CF 120 ist rechteckig. Zur Montage legen Sie den Kohlefilter bitte in die dafür vorgesehenen Aufnahmestellen seitlich am Motor ein.
Die schwarze Seite des Filters muss nach dem Einsetzen nach unten zeigen.

UBH PKM 5000 H

1. Entfernen Sie den Fettfilter.
2. Legen Sie die Filtermatte auf den Fettfilter.
3. Befestigen Sie die Filtermatte ordentlich ausgerichtet und fest mit dem kleinen Stahlbügel.
4. Bringen Sie den Fettfilter wieder an.

STAHLBÜGEL KOHLEFILTERMATTE FETTFILTER

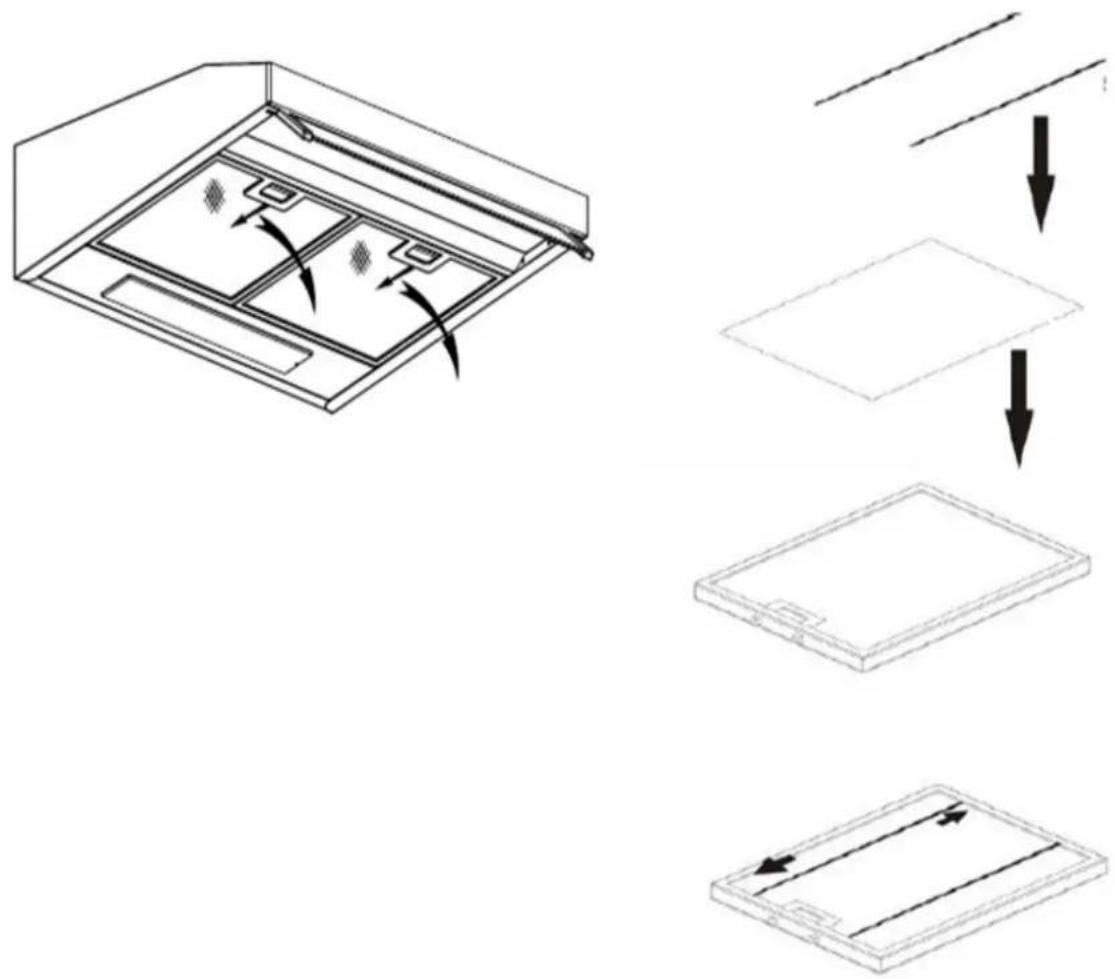

UBH PKM 3001 H

1. Entfernen Sie den Fettfilter.
2. Legen Sie die Filtermatte auf den Fettfilter.
3. Befestigen Sie die Filtermatte ordentlich ausgerichtet und fest mit dem kleinen Stahlbügel.
4. Bringen Sie den Fettfilter wieder an.

1. Entfernen Sie den Fettfilter.
2. Drücken Sie den Kohlefilter gegen das eine Ende des Motors; die Befestigungsstelle ist in der Mitte des Kohlefilters.
3. Drehen Sie den Kohlefilter im Uhrzeigersinn, bis er in seine Endposition einrastet.
4. Bringen Sie den Fettfilter wieder an.

Bestellen Sie Verbrauchsteile wie Kohlefilter bei

(Tel. [phone], Fax 21950)

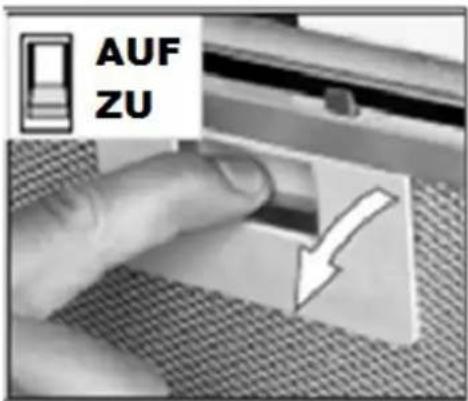

Wechsel bei Modellen mit Acrylfiltern

1

AUF ZU

3

UBH PKM 5000H weiß, schwarz, silbern / UBH PKM 5050H weiß, schwarz, silbern

UBH PKM 6002 H weiß, silbern

3 2 1 0 2 1

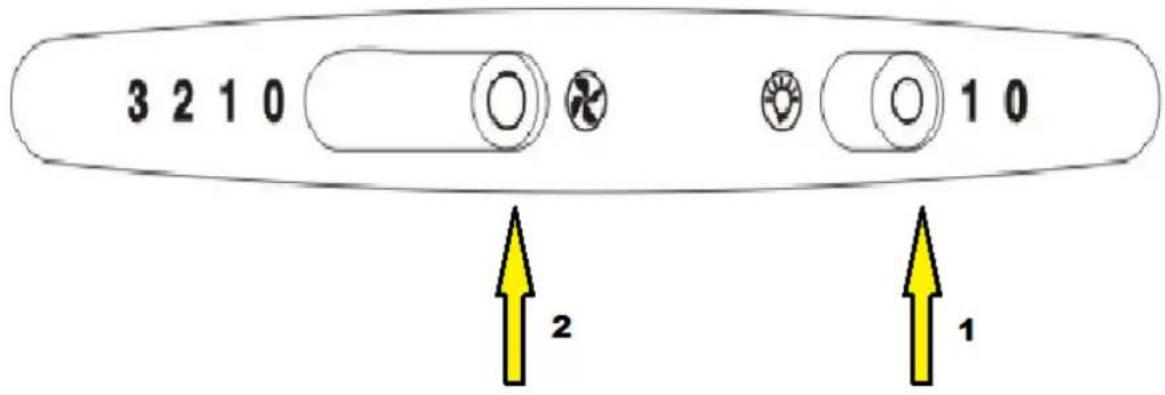

1 Licht ein / aus 2 Stufenwahl Haube

Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.

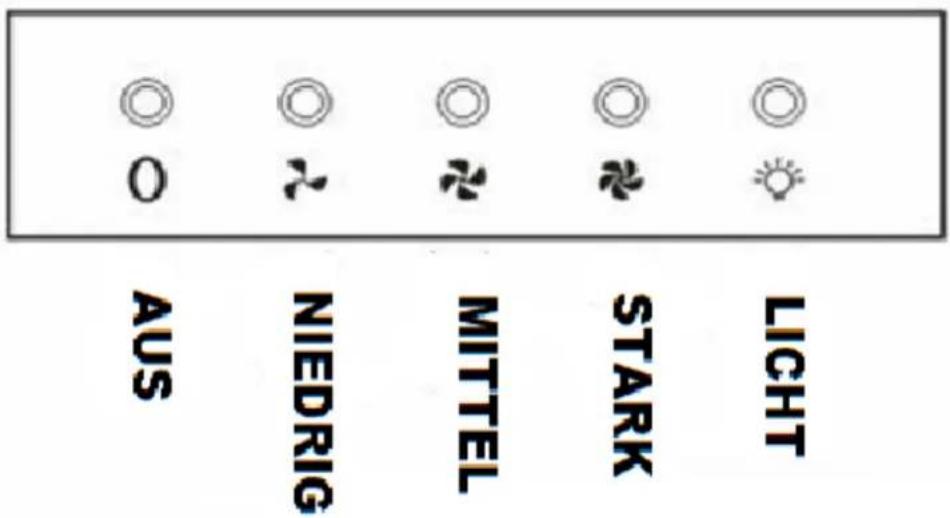

Benutzung der Bedientafel

12

Hiermit können Sie das Licht ein/ausschalten.

Schieben Sie den Regler je nach Bedarf auf die Leistungsstärke 1, 2 oder 3. Wenn Sie den Regler auf 0 zurückstellen, schalten Sie den Motor ab.

UBH PKM 4060-1H weiß / UBH PKM 4060-1H Edelstahl UBH PKM 5001H weiß, schwarz, silbern

AUS NIEDRIG MITTEL STARK LICHT

Benutzung der Bedientafel

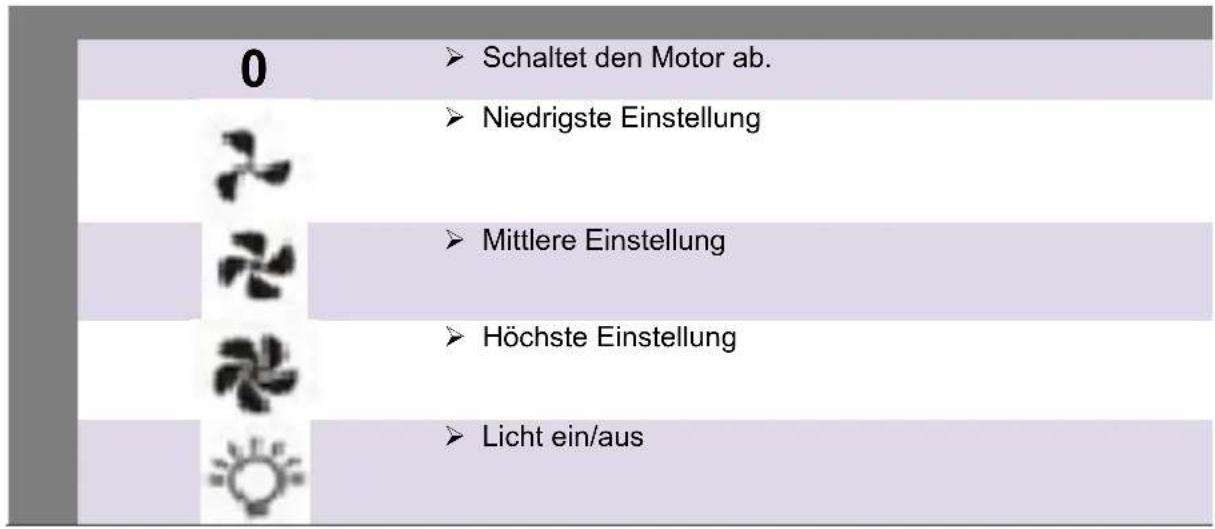

0 Schaltet den Motor ab. Niedrigste Einstellung Mittlere Einstellung Höchste Einstellung Licht ein/aus

Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.

7. REINIGUNG UND PFLEGE

WARNUNG!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.

Reinigung

Gerät

1. Verwenden Sie bei farbig lackierten Geräten niemals alkoholhaltige Reinigungsmittel, weil diese Verfärbungen verursachen.
2. Die Fettfilter müssen regelmäßig gereinigt oder ersetzt werden. Mit Fett gesättigte Filter fangen leicht Feuer und verbreiten unangenehme Gerüche.
3. Verunreinigte Fettfilter beeinträchtigen die Leistung Ihres Geräts.
4. Reinigen Sie die Außenflächen regelmäßig mit warmem Wasser und einem milden, nicht ätzenden Reinigungsmittel.
5. Reinigen Sie bei jedem Fettfilter- und Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.
6. Der Motor und alle elektrischen Komponenten dürfen nicht mit Wasser in Kontakt kommen.
7. Reinigen Sie das Bedienfeld nicht mit einem nassen Tuch. Verwenden Sie statt dessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
8. Verwenden Sie niemals einen Dampfreiniger.
9. Verwenden Sie niemals Scheuermittel.

Zusatz Reinigung Gerät mit Edelstahlgehäuse

1. Verwenden Sie im Handel erhältliche nichtscheuernde Edelstahlreinigungsmittel.
2. Behandeln Sie das Gehäuse mit einem Edelstahlpflegemittel. Wenden Sie ein solches Pflegemittel sorgfältig und sparsam an.
3. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Edelstahlreinigungsmittel. Verwenden Sie statt dessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.

4. Reinigen Sie bei jedem Fettfilter- und Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.

5. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch häufiges Reinigen und die Verwendung von aggressiven Reinigungsmitteln können Farbveränderungen der Metalloberfläche entstehen.

6. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.

WARNUNG!

Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

Ersetzen der Fettfilter

Die Fettfilter müssen periodisch ersetzt werden. Hierfür gelten die folgenden Anleitungen.

Filterart		Wechselzyklus
	Acryl-Fettfilter	Alle 1 bis 2 Monate, je nach Nutzungsintensität.
	Metall	Müssen nicht ersetzt werden. Einmal pro Monat von Hand oder in der Spülmaschine (30 ^ ) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Filter nicht zusammen mit verschmutztem Geschirr in den Geschirspüler stellen.Von Essensresten verstopfte Filter fallen nicht unter die Garantie. Lassen Sie den Filter gründlich trocknen, bevor Sie ihn wieder vorsichtig einsetzen.

Benutzen Sie keine Scheuermittel! Benutzen Sie keine alkalischen Spülmaschinenreiniger (ph größer 7).

Kohlefilter

Herkömmliche Kohle und Aktivkohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

Austausch des Leuchtmittels - Halogen

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweiß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dünnes Tuch oder dünne Stoffhandschuhe.

1. Trennen Sie das Gerät von der Stromversorgung.
2. Die Leuchtmittel befinden sich in einer normalen Schraubfassung; E 14-28W
3. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
4. Entnehmen Sie das verbrauchte Leuchtmittel.
5. Ersetzen Sie es durch ein Leuchtmittel von gleicher Bauart und Leistung.

Wir weisen ausdrücklich darauf hin, dass die Leuchtmittel sowie alle Filter (Alu-Filter, Fettfilter, Filtermatten und Kohlefilter) nicht der Garantie unterliegen!

Austausch des Stromkabels

GEFAHR!

Das Stromkabel darf nur durch einen qualifizierten und autorisierten Elektrotechniker ausgetauscht werden.

8. PROBLEMBEHANDLUNG

FEHLER	MÖGLICHE URSACHE	MASSNAHMEN
> Gerät arbeitet überhaupt nicht.	Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen.Der Stromstecker ist locker.Die Steckdose wird nicht mit Strom versorgt.Die entsprechende Sicherung ist ausgeschaltet.	Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschließen.Überprüfen Sie die Sicherung.Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.
> Beleuchtung leuchtet, aber der Motor läuft nicht	Lüftungsklappe blockiertKondensator defektMotorlager defekt	Blockierung behebenKondensator ersetzenMotor ersetzen
> Der Motor riecht verdächtig	Motor defekt	Motor ersetzen
> Gerät vibriert	Motor nicht fest montiertHaube nicht richtig befestigt	Motor richtig befestigenHaube richtig befestigen
> Ungenügende Abzugsleistung	Abstand Haube-Kochfeld zu großZu viel Zugluft aufgrund geöffneter Türen und/oder Fenster	Haube tiefer hängenTüren und/oder Fenster schließen
> Die Beleuchtung funktioniert nicht.	Das Leuchtmittel ist defekt.	Leuchtmittel ersetzen.
> Gerät ist instabil	Befestigungsbügel nicht fest montiertBefestigungsschrauben nicht fest angezogen	Befestigungsbügel richtig montierenSchrauben fest anziehen

Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:

unzureichende Größe der Abluftleitung.
eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120/150 mm betragen, da ansonsten die Leistung des Motors beeinträchtigt werden kann.
falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.

falls an der Abdeckplatte des Mauerkasten feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
➢ Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wenigsten hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie, ob die durch die Haube der Küche entnommene Luft ersetzt wird, damit kein Unterdruck entsteht.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilter rechtzeitig gewechselt wurden (alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.

GEFAHR!

Falls Ihr Gerät nicht ordnungsgemäß funktioniert, setzen Sie sich mit Ihrem Einzelhändler in Verbindung.

VERSUCHEN SIE NIEMALS SELBST, DAS GERÄT ZU REPARIEREN.

9. ENTSORGUNG

Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden. Bringen Sie Ihr altes Gerät statt dessen zu einer geeigneten Sammel- oder Entsorgungseinrichtung Ihrer Gemeinde.

Die im Gerät verwendeten Materialien sind recyclebar und mit entsprechenden Informationen versehen. Indem Sie Ihr altes Gerät oder dessen Materialien wie auch die Verpackung sachgerecht entsorgen, tragen Sie erheblich zum Schutz unserer Umwelt bei.

Verpackungsmaterial

Das Verpackungsmaterial ist recyclebar. Wir empfehlen die folgende Vorgehensweise:

Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.

Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.

➢ Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, können Sie diese Materialien mit dem Hausmüll entsorgen oder zu einer entsprechenden Sammelstelle bringen.

WARNUNG!

Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen.

Materialien, die mit dem Symbol gekennzeichnet sind, sind wiederverwertbar.

Dies bedeutet, dass diese Materialien bei einer fachgerechten Entsorgung wiederverwendet werden können, wenn sie im entsprechend gekennzeichneten Sammelbehälter entsorgt werden.

Gerät

Entsorgen Sie das Gerät keinesfalls mit dem gewöhnlichen Hausmüll.
Eine Mülltrennung ist hierbei absolut notwendig, damit die einzelnen Bestandteile des Geräts einer entsprechenden Verwendung zugeführt werden können.
➢ Entsorgen Sie elektrische Geräte nicht als unsortierten Hausmüll. Nutzen Sie die zur getrennten Entsorgung vorgesehenen örtlichen Sammeleinrichtungen.
Wenn elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt werden, können gesundheitsgefährdende Stoffe ins Grundwasser gelangen. Somit gelangen solche Stoffe in die Nahrungskette und schädigen Ihre Gesundheit und Ihr Wohlbefinden.
➢ Setzen Sie sich mit Ihren örtlichen Behörden in Verbindung, um alle verfügbaren Informationen zur Mülltrennung zu erhalten.

Umweltaspekte

Bitte unterstützen Sie unsere Umwelt, indem sie die Altgeräte sowie die Verpackungen gemäß den allgemeinen Richtlinien entsorgen.
Altgeräte sind kein unbrauchbarer Abfall. Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen.
Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig!
Das bedeutet, immer den Netzstecker ziehen und danach das Anschlusskabel durchtrennen und direkt mit dem Netzstecker entfernen und entsorgen!
Die aufgeführten Wertstoffe sind umweltverträglich und recyclebar.
Daher gilt auch hier, entsorgen Sie die Verpackungen umweltgerecht.
Nähere Informationen erhalten Sie von Ihrem Händler oder bei Ihrer entsprechenden städtischen Einrichtung.

10. TECHNISCHE DATEN

UBH PKM 3001H Edelstahl 180m³ - 2*50 Kamin - Halogen

BLATT 1

Geräteart	Dunstabzugshaube
Material	Edelstahl mit Alufront, Glaswrasenschirm
Maximale Luftumwälzung in Betrieb Abluft		180 m^3/h
Einbaubreite		60 cm
Wandmontage / Unterbau / Deckenmontage	ja	ja	-
Schiebeschalter		2
Teleskopkamin ausziehbar von bis		50-96 cm
Gesamthöhe durch Teleskopkamin		109,50 cm
Umluftbetrieb		ja
Abluftbetrieb1		ja
Leistung in m^3/h	102	138	180
Leistung in Watt	50	62	100
Geräuschentwicklung in db/A	43	48	55
Fettfilter Menge / Material / spülmaschinenfest	2	Aluminium	ja
Beleuchtung Menge / Watt / Art	2 Stück	2*28 Watt	Halogen
Anschlusswert		156 Watt
Spannung		220 - 240 V/50Hz
benötigte Menge Kohlefilter mit Modelbezeichnung		2 * CF152
mitgeliefertes Zubehör:
Rückschlagklappe		-
Abluftschlauch		-
Befestigungsmaterial		ja
Bedienungsanleitung		ja
Kohlefilter		-
Abmessungen Gerät H/B/T in cm	13,50-109,50	60,00	50,00
Abmessungen Verpackung H/B/T in cm	20,00	65,00	55,00
Gewicht netto / brutto in kg	6,00		7,00
Prüfzeichen		CE / GS

UBH PKM 3001H Edelstahl

180m ^3 - Halogen

Änderungen zu Datenblatt 1

BLATT 1a

Gesamthöhe durch Teleskopkamin		-
Teleskopkamin ausziehbar von bis		-
Beleuchtung Menge / Watt / Art	1 Stück	1*28 Watt	Halogen
Anschlusswert		128 Watt
Abmessungen Gerät H/B/T in cm	13,50	60,00	50,00

UBH PKM 4060-1H weiß

250m ^3 - Halogen

BLATT 2

Geräteart	Dunstabzugshaube
Material	Stahlblech weiß, Glaswrasenschirm
Maximale Luftumwälzung in Betrieb Abluft	250 m^3/h
Einbaubreite	60 cm
Wandmontage / Unterbau / Deckenmontage	ja	ja	-
Drucktasten		5
Umluftbetrieb		ja
Abluftbetrieb ^2		ja
Leistung in m^3/h	125	172	250
Leistung in Watt	55	61	100
Geräuschentwicklung in db/A	46	50	56
Fettfilter Menge / Material / spülmaschinenfest	2	Aluminium	ja
Beleuchtung Menge / Watt / Art	2 Stück	2*28 Watt	Halogen
Anschlusswert		156 Watt
Spannung		220 - 240 V/50Hz
benötigte Menge Kohlefilter mitModelbezeichnung		1 * CF110
mitgeliefertes Zubehör:
Rückschlagklappe		-
Abluftschlauch		-
Befestigungsmaterial		ja
Bedienungsanleitung		ja
Kohlefilter		-
Abmessungen Gerät H/B/T in cm	15,00	60,00	50,00
Abmessungen Verpackung H/B/T in cm	22,00	65,00	55,00
Gewicht netto / brutto in kg	7		8,00
Prüfzeichen		CE / GS

UBH PKM 4060-1H Edelstahl

250m^3 - Halogen

Änderungen zu Datenblatt 2

BLATT 2a
Material	Edelstahl, Glaswrasenschirm
Kohlefilter	ja

UBH PKM 4061H weiß

250m^3 - Halogen

Änderungen zu Datenblatt 2

BLATT 2b
Material		Stahlblech, weiß
Schiebeschalter		2
Fettfilter Menge / Material / spülmaschinenfest	1	Acryl	nein
benötigte Menge Kohlefilter mit Modelbezeichnung		1 * CF130

UBH PKM 4062H silbergrau

250m ^3 - Halogen

Änderungen zu Datenblatt 2

BLATT 2c
Material	Stahlblech, silbergrau

UBH PKM 5000H weiß, schwarz, silbern

180m ^3 - Halogen

BLATT 3

Geräteart	Dunstabzugshaube
Material	Stahlblech weiß, schwarz oder silbern
Maximale Luftumwälzung in Betrieb Abluft	180 m^3/h
Einbaubreite	60 cm
Wandmontage / Unterbau / Deckenmontage	ja	ja	-
Schiebeschalter		2
Umluftbetrieb		ja
Abluftbetrieb ^3		ja
Leistung in m^3/h	114	139	180
Leistung in Watt	45	54	75
Geräuschentwicklung in db/A	44	48	54
Fettfilter Menge / Material / spülmaschinenfest	1	Acryl	nein
Beleuchtung Menge / Watt / Art	1 Stück	1*28 Watt	Halogen
Anschlusswert		103 Watt
Spannung	220 - 240 V/50Hz
benötigte Menge Kohlefilter mit Modelbezeichnung	1 * CF152
mitgeliefertes Zubehör:
Rückschlagklappe		-
Abluftschlauch		-
Befestigungsmaterial		ja
Bedienungsanleitung		ja
Kohlefilter		-
Abmessungen Gerät H/B/T in cm	8,00	60,00	46,50
Abmessungen Verpackung H/B/T in cm	12,50	64,50	52,00
Gewicht netto / brutto in kg	5,00		6,00
Prüfzeichen	CE / GS

UBH PKM 5001H weiß, schwarz, silbern

180m ^3 - Halogen

Änderungen zu Datenblatt 3

BLATT 3a

Drucktasten

5

UBH PKM 5050H weiß, schwarz, silbern

180m ^3 - Halogen

Änderungen zu Datenblatt 3

BLATT 3b

Einbaubreite		50 cm
Abmessungen Gerät H/B/T in cm	8,00	50,00	46,50
Abmessungen Verpackung H/B/T in cm	12,50	54,50	52,00

UBH PKM 6002H weiß, silbern

440m ^3 - Halogen

BLATT 4

Geräteart	Dunstabzugshaube, ausziehbar
Material	Stahlblech weiß oder silbern
Maximale Luftumwälzung in Betrieb Abluft	440 m^3/h
Einbaubreite	60 cm
Wandmontage / Unterbau / Deckenmontage	ja	ja	-
Schiebeschalter		2
Umluftbetrieb		ja
Abluftbetrieb ^4		ja
Leistung in m^3/h	286	320	440
Leistung in Watt	103	128	200
Geräuschentwicklung in db/A	45	48	53
Fettfilter Menge / Material / spülmaschinenfest	2	Aluminium	ja
Beleuchtung Menge / Watt / Art	2 Stück	2*28 Watt	Halogen
Anschlusswert		256 Watt
Spannung		220 - 240 V/50Hz
benötigte Menge Kohlefilter mit		2 * CF110
Modelbezeichnung
mitgeliefertes Zubehör:
Rückschlagklappe		ja
Abluftschlauch		-
Befestigungsmaterial		ja
Bedienungsanleitung		ja
Kohlefilter		-
Abmessungen Gerät H/B/T in cm	17,50	60,00	28-45
Abmessungen Verpackung H/B/T in cm	37,00	66,00	23,50
Gewicht netto / brutto in kg	9,00		10,00
Prüfzeichen		CE / GS

11. GARANTIEBEDINGUNGEN

Garantiebedingungen für Elektro-Großgeräte der UBH PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.

Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Die Garantie gilt auch unbeschadet zwingender gesetzlicher Haftungsvorschriften, wie zum Beispiel nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch UBH PKM oder seine Erfüllungsgehilfen.

Ein Anspruch auf Garantie besteht nicht, soweit der Kauf zum Zweck der gewerblichen Nutzung erfolgt.

Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und uns oder in der Bundesrepublik Deutschland dem Geschäft, in welchem die Haube gekauft wurde, unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen, werden durch das Geschäft, in welchem die Haube gekauft wurde, unentgeltlich behoben. Soweit der Mangel innerhalb von 6 Monaten auftritt, wird vermutet, dass ein Material- oder Herstellungsfehler vorliegt.

Im Rahmen der Garantie werden mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt. Geräte, die aufgrund ihrer Größe zumutbar im Pkw transportiert werden können, sind dem Geschäft, in welchem die Haube gekauft wurde, zu übergeben oder zuzusenden.

Wird die Nachbesserung von uns abgelehnt oder schlägt sie endgültig fehl, wird innerhalb der Garantiezeit auf Wunsch das alte Gerät kostenfrei durch ein neues Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist UBH PKM berechtigt, ein ähnliches Gerät zu liefern.

Der Geräteaustausch erfolgt grundsätzlich in dem Geschäft, in dem der erste Verbraucher das Gerät gekauft hat; es sei denn, dass dem Verbraucher der Transport aufgrund der Größe des Geräts dorthin nicht zuzumuten ist.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises).

Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;

2. geringfügige Abweichungen der UBH PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;

3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerätes durch ein UBH PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

Sofern sich ein Produktfehler als durch diese Garantie nicht gedeckt erweist, hat der Käufer die Kosten, die bei der Untersuchung des Geräts entstehen einschließlich etwaiger Arbeitskosten, zu tragen.

Sofern nach Information über das Nichteingreifen der Garantie und über die voraussichtlich entstehenden Kosten der Instandsetzung die Ausführung der Instandsetzung gewünscht wird, hat der Garantienehmer die Kosten für die Ersatzteil- und Arbeitslohnkosten zu tragen.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

PKM

August 2012

Wir weisen ausdrücklich darauf hin, dass die Leuchtmittel sowie alle Filter (Alu-Filter, Fettfilter, Filtermatten und Kohlefilter) nicht der Garantie unterliegen!

Edition und Übersetzung:

Fangnetz Xanten

46509 Xanten

[e-mail]

INDEX

Bestellen Sie Kohlefilter bei PKM Tel. [phone] Fax 21950
