Produkttyp	Wandmontierte Dunstabzugshaube
Modell	9060WH
Marke	PKM
Farbe	Weiß
Abmessungen (H x B x T)	75,50 - 113,50 cm x 60,00 cm x 41,20 cm
Nettogewicht	15,0 kg
Spannung / Frequenz	AC 220-240 V / 50 Hz
Gesamtanschlussleistung	193 W
Beleuchtungsleistung	3 W (LED)
Energieeffizienzklasse	B
Fluiddynamische Effizienzklasse	B
Fettabscheideklasse	F
Beleuchtungseffizienzklasse	A
Luftstrom (Min / Max)	340 m³/h / 590 m³/h
Geräuschpegel (Min / Max)	62 dB(A) / 69 dB(A)
Betriebsmodus	Abluft (nach außen) oder Umluft (mit optionalem Kohlefilter)
Mindestabstand zum Kochfeld (Elektro / Gas / Festbrennstoff)	65 cm / 75 cm / 85 cm
Fettfiltertyp	Aluminium, spülmaschinengeeignet
Kohlefilter (optional)	CF 110, alle 3-6 Monate austauschen
Geschwindigkeitsstufen	3 (niedrig, mittel, hoch) mit intuitiver Touch-Steuerung
Timer	5 bis 60 Minuten, programmierbar
Bedienfeld	Touch-Sensoren mit LED-Anzeige
Durchmesser Abluftschlauch	120 mm oder 150 mm
Mitgeliefertes Zubehör	Abluftschlauch, Teleskopschornstein, Montageset

Häufig gestellte Fragen - 9060WH PKM

Welcher Mindestabstand zwischen Dunstabzugshaube und Kochfeld ist erforderlich?

Der Mindestabstand hängt vom Kochfeldtyp ab: Bei Ceran-Glas-Kochfeldern/Platten beträgt er 65 cm, bei Gasherden 75 cm und bei Kohle-/Öl-/Holzöfen 85 cm. Die Missachtung dieser Abstände kann aufgrund von Fettansammlungen zu einem Brand führen.

Wie installiere ich die Dunstabzugshaube?

Die Installation erfordert mindestens zwei Personen. Markieren und bohren Sie die Stützlöcher (A/B) und die Verankerungslöcher (C/D) gemäß der Schablone. Dübel einsetzen, die Haube an den Schrauben aufhängen und mit den Verankerungsschrauben sichern. Dann den Abluftschlauch und den Schornstein installieren. Stellen Sie sicher, dass der Strom während der Installation unterbrochen ist.

Kann ich die Haube ohne Abluft nach außen verwenden?

Ja, Sie können im Umluftbetrieb arbeiten, indem Sie Kohlefilter (CF 110) installieren. Der Abluftschlauch ist nicht erforderlich. Die Installationsschritte ähneln dem Abluftmodus.

Wie oft sollte ich die Filter reinigen oder austauschen?

Reinigen Sie die Aluminium-Fettfilter einmal im Monat von Hand oder in der Spülmaschine bei 30°C. Verwenden Sie keine aggressiven oder alkalischen Reinigungsmittel. Tauschen Sie die Kohlefilter je nach Nutzung alle 3 bis 6 Monate aus.

Wie stelle ich den Timer ein?

Berühren Sie während des Betriebs einmal den TIMER-Sensor. Das Display zeigt 05.00 an. Verwenden Sie den SPEED-Sensor zum Erhöhen oder LIGHT ON/OFF zum Verringern der Arbeitszeit (5-60 Minuten). Berühren Sie TIMER erneut zur Bestätigung. Die Haube schaltet sich nach der eingestellten Zeit automatisch aus.

Warum funktioniert meine Haube nicht?

Überprüfen Sie, ob der Stecker eingesteckt ist, die Steckdose Strom hat und die Sicherung eingeschaltet ist. Stellen Sie sicher, dass die Spannung 220-240 V beträgt. Wenn das Licht leuchtet, der Motor aber nicht läuft, könnte die Lüftungsklappe blockiert oder der Motor defekt sein. Bei anderen Problemen konsultieren Sie den Abschnitt zur Fehlerbehebung im Handbuch.

Wie wechsle ich den Kohlefilter?

Ziehen Sie den Stecker und entfernen Sie die Fettfilter. Die Kohlefilter befinden sich auf beiden Seiten des Motors. Drehen Sie den alten Filter nach links, um ihn zu entfernen. Richten Sie die Halterungen am Haltermechanismus des Motors aus und drehen Sie sie nach rechts, bis sie einrasten. Setzen Sie die Fettfilter wieder ein.

Wie hoch sind die Geräuschpegel dieser Haube?

Der Geräuschpegel beträgt 62 dB(A) bei minimaler Geschwindigkeit und 69 dB(A) bei maximaler Geschwindigkeit. Das Geräusch kann zunehmen, wenn der Abluftkanal zu klein oder blockiert ist.

Kann ich die Haube fernsteuern?

Nein, dieses Modell verfügt über manuelle Touch-Sensor-Bedienelemente an der Haube selbst. Es gibt keine Fernbedienung oder Smart-Konnektivität.

Wie stelle ich die Uhrzeit auf dem LED-Display ein?

Berühren Sie einmal den ON/OFF-Sensor. Halten Sie dann den TIMER-Sensor gedrückt, bis die Stundenanzeige blinkt. Verwenden Sie SPEED zum Erhöhen oder LIGHT ON/OFF zum Verringern der Stunden. Halten Sie TIMER erneut, bis die Minutenanzeige blinkt, stellen Sie die Minuten ein und berühren Sie dann TIMER zur Bestätigung.

BEDIENUNGSANLEITUNG 9060WH PKM

TECHNOLOGIE FÜR DEN HAUSHALT

PKM

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung

Instruction Manual

Dunstabzugshaube Extractor Hood

9060 BH/WH

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt

1. Sicherheitshinweise.... 3
2. Installation....7

2.1 Wichtige Sicherheitshinweise ....7
2.2 Hinweise zur Installation 7
2.3 Installationsschritte....8
2.4 Kohlefilter....12

1. Bedienung....14

3.1 Bedienfeld.... 14
3.2 Einstellen der Uhrzeit 14
3.3 Timer-Funktion....15
3.4 Maßnahmen zur Verringerung der Umweltauswirkungen beim Kochen..... 15

1. Reinigung/Pflege 16
2. Problembehandlung 18
3. Technische Daten 19

6.1 Angaben gemäß VO (EU) 66/2014....19
6.2 Relevante Angaben zur Installation.... 20

1. Entsorgung....21
2. Garanticbedingungen 22
   A. Technische Zeichnung 43

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.
★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

⚠️ GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠ VORSICHT! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

⚠️ WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.
i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiter

die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.
i Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßer Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

⚠️ GEFAHR!

1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind.
2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.

4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen sollte:

Öffnen Sie alle Fenster zur Belüftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen.

1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10 ^5 bar) nicht überschreiten.
2. Betreiben Sie das Gerät nur mit 220\~240 VAC/50Hz. Verwenden Sie bei 220\~240 VAC/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden.
3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein (beachten Sie dazu unbedingt Kapitel 2.1 in dieser Bedienungsanleitung).
6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein.
7. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
8. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
9. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.
10. Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die offenen Flammen können das Gerät zerstören und einen Brand verursachen.
11. Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine brennbaren Materialien enthalten.
12. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig.
13. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.
14. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
15. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder

Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen.

⚠ VORSICHT!

1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.
2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen.

HINWEIS!

1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
2. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die Kaminteile!
3. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät benutzen. Das Gerät ist für den Transport möglicherweise mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.
4. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb und die optimale Leistung Ihres Geräts.
5. Entnehmen Sie der Verpackung und den Styropor-Komponenten unbedingt alle Zubehörteile!
6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das Gerät selbst keine Beschädigungen aufweisen.

2. Installation

2.1 Wichtige Sicherheitshinweise

Erforderlicher Mindestabstand Unterkante Haubenkörper zu

Glaskeramik- und Gusskochplatten	65 cm
Gaskochfeld	75 cm
Kohle- / Öl- / Holzfeuerung	85 cm

⚠️ WARNUNG! Bei Nichteinhaltung der Mindestabstände kann sich das in den Filtern angesammelte Fett durch die Wärmeabstrahlung des Kochfelds entzünden. BRANDGEFAHR!

1. Die Mindestabstände benennen nicht eine zwingend notwendige Gesamtinstallationshöhe, sonder nur einen minimalen Wert, der durch die Addition der Höhe des Kochfelds (Fußboden ↔ Kochfeld) und des benötigten Mindestabstands der entsprechenden Art des Kochfelds zur Dunstabzugshaube (Kochfeld ↔ Dunstabzugshaube) entsteht, also gilt:

$$ \begin{array}{l l} & (\text {Fußboden} \leftrightarrow \text {Kochfeld}) \ + & (\text {Kochfeld} \leftrightarrow \text {Dunstabzugshaube}) \ = & \text {Mindestinstallationshöhe} \end{array} $$

1. Passen Sie die Gesamtinstallationshöhe dem Körperlängenmaß des Benutzers an. Beachten Sie hierbei, dass sich die Absaugeffizienz des Geräts bei einem sehr großen Abstand zum Kochfeld verringern kann.

⚠️ WARNING! Unterschreiten Sie bei der Installation niemals die Mindestinstallationshöhe.

⚠️ WARNING! Jeder Benutzer muss darauf achten, sich an den Ecken und Kanten des Geräts nicht den Kopf zu stoßen; ansonsten kann es zu PRELLUNGEN SOWIE ZU VERLETZUNGEN IM AUGENBEREICH kommen!

2.2 Hinweise zur Installation

1. ⚠️ WARNING! Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, genutzt wird.

2. Beachten Sie bei der Ableitung der Umluft immer alle geltenden gesetzlichen und behördlichen Bestimmungen.

3. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen.

4. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
5. Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser der Abluftleitung muss mindestens 120/150 mm (siehe Kapitel TECHNISCHE DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu rechnen ist.
6. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal zulässige Biegung nach außen beträgt 120 ^0 .
7. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material.
8. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von 1 cm/m oder einen Neigungswinkel von 2 ^0 ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube.
9. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
10. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls auch mit einer Kondenswassersperre aus.
11. Je nach Modell kann Ihre Abzugshaube mit einer (oben) oder zwei (oben und hinten) Abzugsöffnungen ausgestattet sein.
12. Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel verschen, der durch Drehen gegen den Uhrzeigersinn entfernt und auf die nicht benötigte Öffnung gesetzt werden kann.

2.3 Installationsschritte

⚠️ WARNING! Eine Nichtbeachtung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen!

⚠️WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden.

HINWEIS! Sie benötigen mindestens zwei Personen zur Installation des Geräts.

Abluftführung nach außen

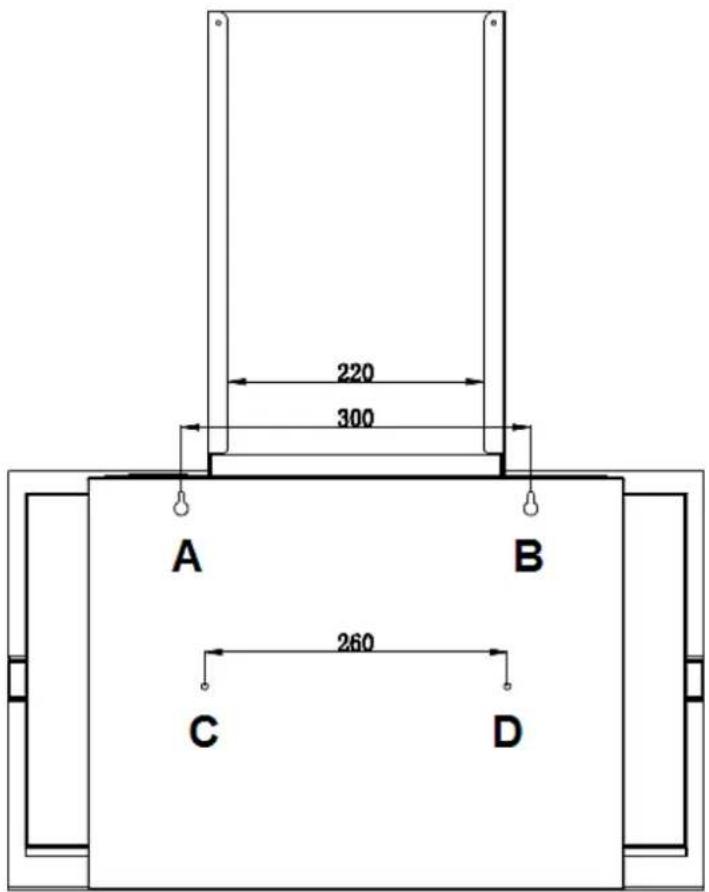

1. Halten Sie die Haube an die Wand und markieren Sie die zu bohrenden Positionen für die Halteöffnungen (A/B).

220 300 A B 260 C D

Anmerkung:

A/B Bohrlöcher für die Halteöffnungen.

C/D Bohrlöcher für Ankerschrauben.

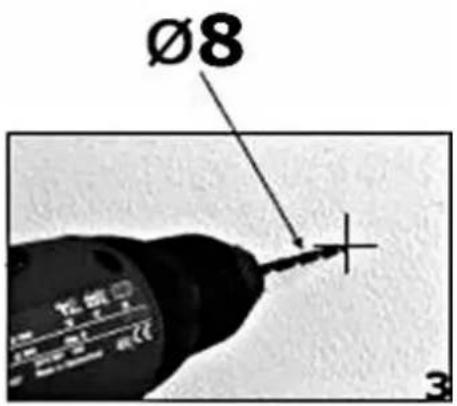

1. ∅ Bohrlöcher für A/B = 8 mm

a) Löcher bohren.
b) Dübel einbringen.

Ø8 3

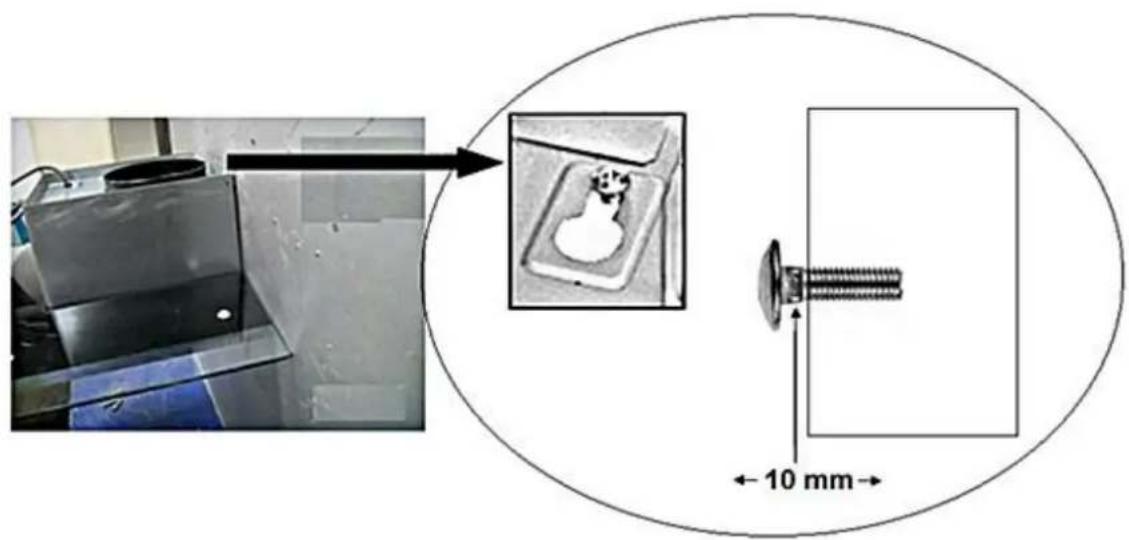

1. Drehen Sie die Schrauben für die Halteöffnung (A/B) fest, aber lassen Sie zwischen dem Schraubenkopf und der Wand einen Abstand von 10 mm frei. Hängen Sie dann die Haube auf die Schrauben.

1. Zichen Sie die Schrauben für die Halteöffnung (A/B) fest.

2. Schrauben Sie die Ankerschrauben (C/D) durch die entsprechenden Öffnungen in der Haube komplett in die Wand ein.

3. Befestigen Sie das Rückschlagventil am Luftauslass der Haube. Bringen Sie dann den Abluftschlauch wie unten dargestellt am Rückschlagventil an.

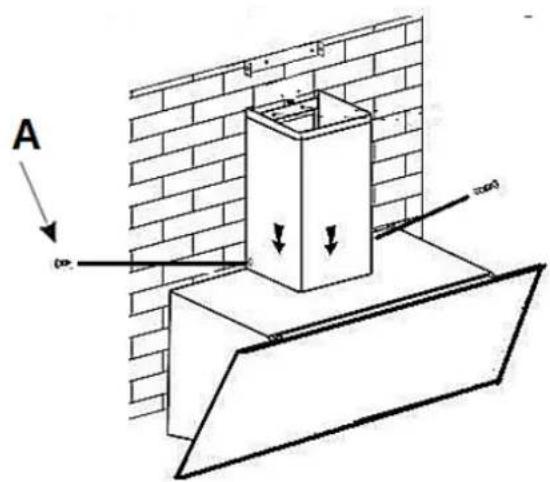

1. Befestigen Sie den unteren Kamin mit 2 Stück 4*8mm Schrauben.

A ∞

A) Schraube

1. Lassen Sie den Kamin gleiten bis Sie die erforderliche Höhe erreicht haben. Befestigen Sie dann wie unten dargestellt das Halteeisen 1 mit 2 Stück 4*8 mm Schrauben.

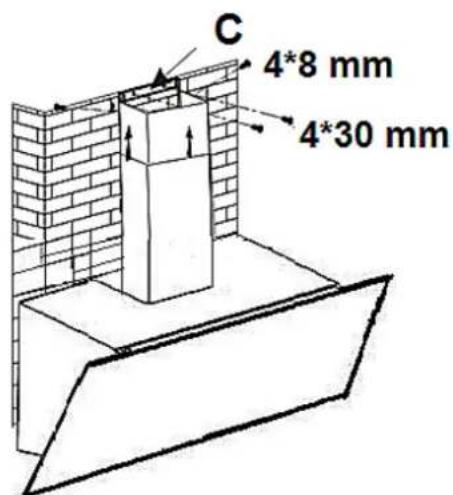

1. Bohren Sie zwei 8 mm Löcher zur Befestigung des Halteeisens 2. Schrauben Sie Halteeisen 2 mittels der mitgelieferten zwei Schrauben an der Wand fest.

2. Befestigen Sie den Kamin mit den zwei Schrauben.

C 4*8 mm 4*30 mm

C: Halteeisen 2

1. Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel ^1 am Stromnetz an.

Überprüfen Sie, ob Ihr Gerät aus der Front- und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet.

Installationsschritte (Umluft)

1. Wenn Sie nicht über eine Abluftleitung nach außen verfügen wird der Abluftschlauch nicht benötigt. Ansonsten sind die Installationsschritte identisch mit den unter INSTALLATIONSSCHRITTE (ABLUFIFÜHRUNG NACH AUßEN) beschriebenen Abläufen.

⚠️WARNUNG! Ziehen Sie vor der Montage den Netzanschlussstecker aus der Netzanschlussdose oder trennen Sie das Gerät mittels der Sicherung von der Stromversorgung (entsprechende Sicherung im Haussicherungskasten).

⚠️WARNUNG! Verwenden Sie Kohlefilter ausschließlich im Umluftbetrieb!

1. Entfernen Sie den/die Fettfilter. Die Kohlefilter werden auf den beiden Seiten des Motorgehäuses befestigt.

1. Beachten Sie für den nächsten Schritt die folgende Abbildung:

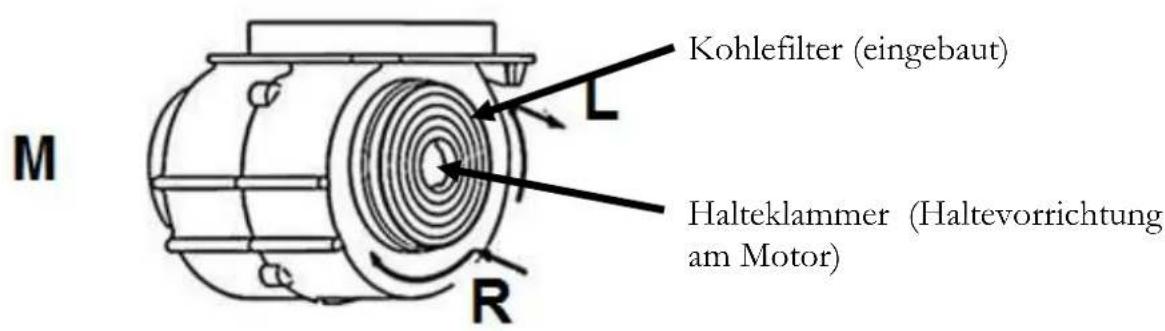

M Kohlefilter (eingebaut) L Halteklammer (Haltevorrichtung am Motor) R

L Linksdrehung = Der installierte Kohlefilter wird zum Entfernen nach links gedreht.
R Rechtsdrchung = Der Kohlefilter wird auf den Motor gesetzt und leich nach rechts gedreht oder vorsichtig geruckelt bis er fest sitzt.
M Motor

1. Richten Sie die Haltevorrichtungen am Kohlefilter an denen der Motor-Halteklammer aus und ruckeln Sie vorsichtig, bis der Filter einrastet.

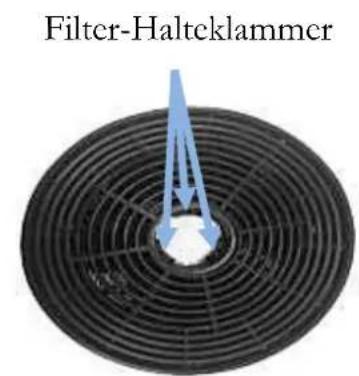

Filter-Halteklammer

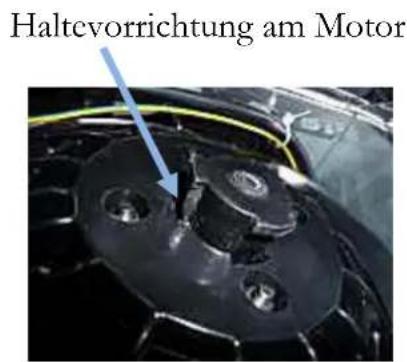

Haltevorrichtung am Motor

1. Befestigen Sie den/die Fettfilter wieder.

HINWEIS! Wechseln Sie die Kohlefilter je nach Benutzung der Haube alle drei bis sechs Monate. Reinigen Sie für einen einwandfreien Betrieb des Motors die Fettfilter regelmäßig.

Bestellen Sie den Kohlefilter unter www.pkm-online.de

3.1 Bedienfeld

⚠ VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Geräts nicht. Decken Sie das Leuchtmittel niemals mit wärmeisolierenden oder anderen Gegenständen ab.

HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

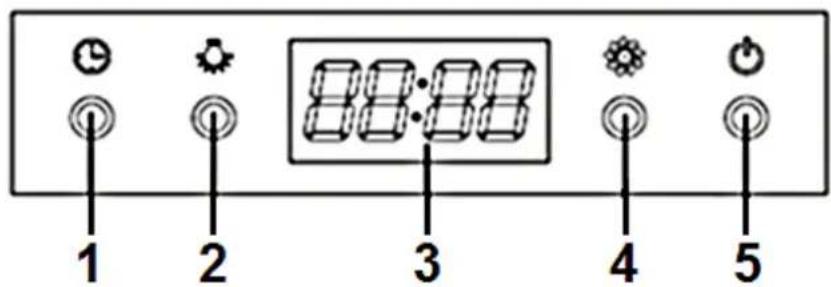

1 2 3 4 5

1 Aktiviert die Timer-Funktion.
2 Schaltet das Licht ein oder aus.
3 Display.

Einstellen der Leistungsstufen:

4 zweimaliges Drücken: mittlere Leistungsstufe.
- dreimaliges Drücken: höchste Leistungsstufe.
ein viertes Drücken setzt das Gerät wieder auf die niedrigste Leistungsstufe zurück.
5 An/Aus

Wenn Sie das Gerät wieder einschalten, läuft dieses in der zuletzt verwendeten Leistungsstufe.

3.2 Einstellen der Uhrzeit

1. Die Uhrzeit kann nur eingestellt werden, wenn das Anzeigefeld leuchtet, dazu berühren Sie den AN/AUS Sensor einmal.

2. Drücken Sie den TIMER-Sensor, bis die ersten beiden Zahlen des Displays blinken.

3. Mit der LEISTUNGSSTUFENEINSTELLUNG erhöhen Sie den Wert, mit dem LICHT An/Aus Sensor verringern Sie den Wert.
4. Nachdem Sie den gewünschten Wert für die Stunden eingestellt haben, drücken Sie den TIMER-Sensor, bis die letzten beiden Zahlen des Displays blinken.
5. Mit der LEISTUNGSSTUFENEINSTELLUNG erhöhen Sie den Wert, mit dem LICHT An/Aus Sensor verringern Sie den Wert.
6. Nachdem Sie den gewünschten Wert für die Minuten eingestellt haben, drücken Sie den TIMER-Sensor, um Ihre Einstellung zu bestätigen.

3.3 Timer-Funktion

1. Sie können eine gewünschte Betriebsdauer vorcinstellen, wenn das Gerät in Betrieb ist.
2. Sie können den Timer auf eine Zeit von 5-60 Minuten einstellen. Nach Ablauf dieser Zeit schaltet sich das Gerät ab.
3. Drücken Sie zum Einstellen der gewünschten Zeit einmal den TIMER-Sensor. Das LED Display zeigt nun 5:00 an.
4. Mit der LEISTUNGSSTUFENEINSTELLUNG erhöhen Sie den Wert, mit dem LICHT An/Aus Sensor verringern Sie den Wert um jeweils 1 Minute.
5. Der höchste einstellbare Wert beträgt 59, der niedrigste einstellbare Wert beträgt 00.
6. Nachdem Sie den gewünschten Wert eingestellt haben, drücken Sie den TIMER-Sensor, um Ihre Einstellung zu bestätigen. Das LED Display zeigt nun die verbleibende Betriebszeit an.
7. Wenn die eingestellte Betriebszeit abgelaufen ist, schaltet sich das Gerät ab. Das LED Display zeigt nun wieder die Uhrzeit an.
8. Wenn Sie die Timer-Funktion das nächste Mal nutzen, stellt die Funktion automatisch den zuletzt eingestellten Wert wieder her.

3.4 Maßnahmen zur Verringerung der Umweltauswirkungen beim Kochen.

Bereiten Sie die Speisen in Töpfen oder Pfannen unter Einsatz von Deckeln zu. Dies gilt auch beim Aufwärmen oder Warmhalten.
➢ Schalten Sie das Gerät nach dem Kochende aus oder nehmen Sie die zeitverzögerte Abschaltfunktion (Ausstattung abhängig vom Modell) in Anspruch.
➢ Schalten Sie die Beleuchtung des Geräts nach dem Kochende aus.
➢ Passen Sie die Topfgröße an den Durchmesser der verwendeten Kochzone oder die Flamme des Brenners (bei Gasgeräten) an.

➢ Verwenden Sie die höchste Motorgeschwindigkeit des Geräts ausschließlich bei einer hohen Konzentration von Kochdünsten.
Da saubere Filter die Effizienz des Geräts steigern, reinigen Sie regelmäßig die Fettfilter.
➢ Tauschen Sie Kohlefilter (Verwendung nur im Umluftbetrieb sinnvoll) regelmäßig aus. Achten Sie hierbei auf die Hinweise des Herstellers der Kohlefilter.

4. Reinigung/Pflege

⚠️WARNUNG!

Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.

HINWEIS!

Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem Reinigungsmittel. Verwenden Sie stattdessen ein leicht feuchtes Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals alkoholhaltige Reinigungsmittel, weil diese Verfärbungen verursachen.
4. Reinigen Sie gläserne Bestandteile ^2 nur mit einem geeigneten Glasreiniger.
5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einschbaren unteren Komponenten Ihres Geräts mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.
6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.
7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und sind kein Reklamationsgrund.
8. Benutzen Sie keine Scheuermittel.
9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!

Fettfilter

⚠️ WARNING! Bei Nichtbeachtung der Reinigungsanweisungen besteht BRANDGEFAHR!

Aluminiumfilter

Aluminiumfilter müssen nicht ersetzt werden. Einmal pro Monat von Hand oder in der Spülmaschine (30 ^0 ) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Benutzen Sie keine Scheuermittel! Benutzen Sie keine alkalischen Spülmaschinenreiniger (ph größer 7). Filter nicht zusammen mit verschmutzten Geschirr in den Geschirrspüler stellen. Von Essensresten verstopfte Filter fallen nicht unter die Garantie. Lassen Sie den Filter gründlich trocknen, bevor Sie ihn wieder vorsichtig einsetzen.

Kohlefilter

Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter.

Austausch des Leuchtmittels

Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der Fingerschweiß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie ein dünnes Tuch oder dünne Stoffhandschuhe.

1. ⚠️ WARNING! Trennen Sie das Gerät von der Stromversorgung.
2. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
3. Entnehmen Sie das verbrauchte Leuchtmittel.
4. Ersetzen Sie es durch ein Leuchtmittel von gleicher Bauart und Leistung.

$$ - - \mathrm{m} = 0, 4 5 \mathrm{m} $$

Erforderlicher Minimalabstand zu Oberflächen wie Topfdeckeln, Topflappen etc. zur Vermeidung heißwerdender Teile und Brandrisiken.

Zur Vermeidung unangemessen heißwerdender Teile, Brandrisiken und einer Strahlenbelastung durch UV-Strahlung dürfen ausschließlich selbstabschirmende Leuchtmittel verwendet werden.

FEHLER

MÖGLICHE URSACHE

MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät ist mit dem Stromstecker nicht an der Steckdose angeschlossen.
Der Stromstecker ist locker.
Die Steckdose wird nicht mit Strom versorgt.
Die entsprechende Sicherung ist ausgeschaltet.

Überprüfen Sie die fragliche Steckdose, indem Sie ein anderes Gerät ebenda anschließen.
Überprüfen Sie die Sicherung.
Die Stromspannung ist zu niedrig. Vergleichen Sie die Angaben auf dem Typenschild mit den Angaben Ihres Stromanbieters.

Beleuchtung leuchtet, aber der Motor läuft nicht.

▶ Lüftungsklappe blockiert.

▶ Motorlager defekt.

▶ Blockierung beheben.

▶ Motor ersetzen.

Der Motor riecht verdächtig.

▶ Motor defekt.

▶ Motor ersetzen.

Ölspuren.

Einwegventil undicht.

Übergang Basisschacht-Teleskopschacht undicht.

Einwegventil abdichten.

Übergang mit geeignetem Mittel abdichten.

Gerät vibriert.

▶ Motor nicht fest montiert.

Haube nicht richtig befestigt.

▶ Motor richtig befestigen.

Haube richtig befestigen.

Ungenügende Abzugsleistung.

▶ Abstand Haube-Kochfeld zu groß.

Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster.

Haube tiefer hängen.

➢ Türen und/oder Fenster schließen.

Gerät ist instabil.

Befestigungsbügel/-schrauben nicht fest montiert.

Befestigungsbügel/-schrauben richtig montieren

Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:

✿ unzureichende Größe der Abluftleitung.
◆ eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120/150 mm betragen (siehe TECHNISCHE DATEN), da ansonsten die Leistung des Motors beeinträchtigt werden kann.
falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.

falls an der Abdeckplatte des Mauerkastens feste und sehr schräg stehende Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen die Abdeckplatte.
- Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom am wenigsten hemmen.
✿ Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie, ob die durch die Haube der Küche entnommene Luft ersetzt wird, damit kein Unterdruck entsteht.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).

Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie bitte den Kundendienst.

6. Technische Daten

6.1 Angaben gemäß VO (EU) 66/2014

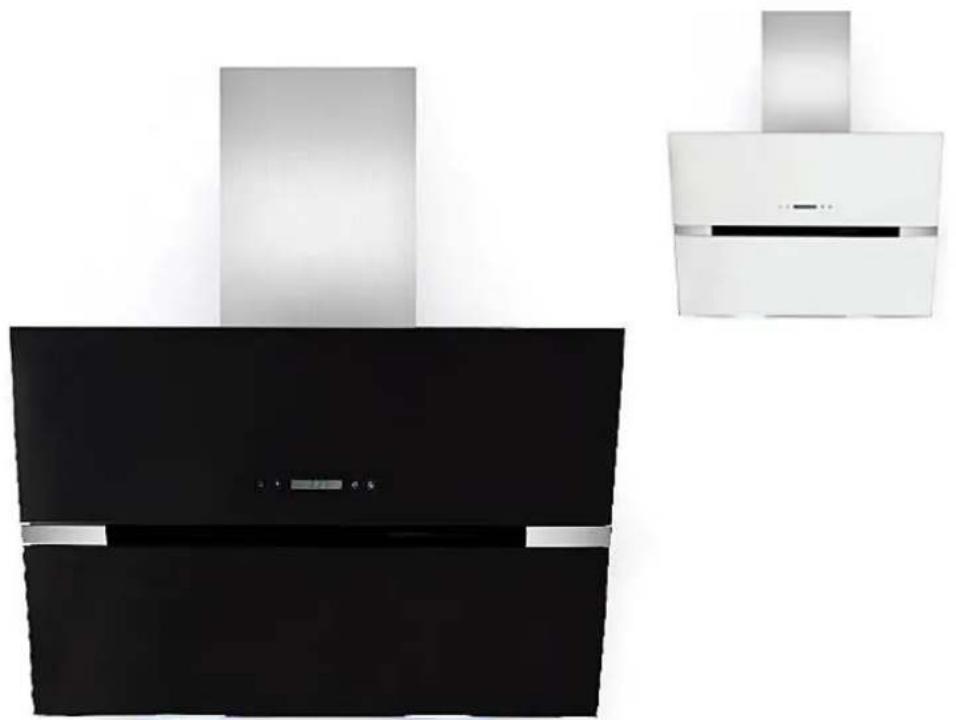

9060 WH/9060 BH

Marke/Warenzeichen	PKM
Modellkennung	9060 BH
	9060 WH
Jährlicher Energieverbrauch (AEC _hood )	53,0	kWh/Jahr
Energieeffizienzklasse(EEI _hood )	B
Zeitverlängerungsfaktor (f)	-
Fluiddynamische Effizienz (FDE _hood )	24,0
Klasse für Fluiddynamische Effizienz	B
Fettabscheidegrad	53,6
Klasse für Fettabscheidegrad	F
Luftstrom bei minimaler Geschwindigkeit im Normalbetrieb	340	m ^3 /h ^(1)
Luftstrom bei maximaler Geschwindigkeit im Normalbetrieb	590	m ^3 /h ^(1)
Luftstrom im Betrieb auf der Intensivstufe oder Schnellaufstufe	-	m ^3 /h ^(1)
Luftdruck im Bestpunkt (P _BEP )	-	Pa
Anschlusswert	193	W
Leistungsaufnahme Lichtsystem (W _L )	3	W
Beleuchtungseffizienz (LE _hood )	29,0	lux/Watt
Beleuchtungseffizienzklasse	A
Leistungsaufnahme im Bereitschaftszustand (Ps)	0,46	W
Leistungsaufnahme im Aus-Zustand (Po)	-	W
A-bewertete Luftschallemission bei minimaler verfügbarer Geschwindigkeit im Normalbetrieb	62	dB (2)
A-bewertete Luftschallemission bei maximaler verfügbarer Geschwindigkeit im Normalbetrieb	69	dB (2)
A-bewertete Luftschallemission im Betrieb auf der Intensivstufe oder Schnelllaufstufe	-	dB (2)

Erklärungen:

(1) Luftschallemission Wird nach dB(A) re 1 pW gemessen.

Für die Ermittlung der Ergebnisse sowie gemäß den Anforderungen an die Kennzeichnung in Bezug auf den Energieverbrauch und in Bezug auf die Anforderungen an das Ökodesign wurden folgende Berechnungs- und Messmethoden angewandt:

Richtlinien des Europäischen Parlaments und des Rates 2010/30/EU; VERORDNUNG NR. 65/2014.
Richtlinien des Europäischen Parlaments und des Rates 2009/125/EG; VERORDNUNG NR.66/2014.
EN 50564 - Elektrische und elektronische Haushalts- und Bürogeräte - Messung niedriger Leistungsaufnahmen.
EN 60704-2-13 - Elektrische Geräte für den Hausgebrauch und ähnliche Zwecke - Prüfvorschrift für die Bestimmung der Luftschallemission - Besondere Anforderungen an Dunstabzugshauben.
EN 61591 - Haushalts-Dunstabzugshauben und andere Absauger für Kochdünste - Verfahren zur Messung der Gebrauchseigenschaft.

6.2 Relevante Angaben zur Installation

9060 WH/9060 BH

Stromspannung/Frequenz		AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest	1	Aluminium √
Kohlefilter *		2*CF 110
Abluftschlauch		√
Befestigungsmaterial		√
Bedienungsanleitung		√
Umluftweiche		AT 150-4

Teleskopkamin ausziehbar von-bis	40,00-78,00 cm
Bei Anschluss an einen Entlüftungskamin bzw. Abluft ins Freie	Maucerdurchführung = 150 mm ∅Bohrung = ca. 153 mm ∅
Abmessungen Gerät H*B*T in cm	75,50-113,50*60,00*41,20
Gewicht netto/brutto in kg	15,00/19,00

* Ausstattung abhängig vom Modell.

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit diesem Symbol Alle verfügbaren Informationen zur gekennzeichneten Materialien sind Mülltrennung erhalten Sie bei Ihren wiederverwertbar. örtlichen Behörden.

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt. Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden. Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

Stand 11.08.2018

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
